Станок для резки пенопласта своими руками
Содержание
- Как сделать станок для резки пенопласта
- Практические схемы станков для резки пенопласта
- Станок для резки пенопласта нихромом
- Станок для механической резки пенопласта
- Заключение
Упорядоченность и однородность структуры полистиролов высокой плотности делает тяжелые сорта пенопласта идеальным материалом для изготовления всевозможных моделей, поделок, элементов дизайна. Иногда нужно просто разрезать лист пенопласта в продольном направлении, что вручную сделать, оказывается, не так просто. Если предстоит располовинить с десяток толстых плит, существенно упростить задачу можно, сделав станок для резки пенопласта своими руками. На строительство такого аппарата уйдет максимум несколько часов, но зато резку пенопласта можно выполнять в неограниченном количестве.
Как сделать станок для резки пенопласта
Обработка пенопластовых блоков или листов возможна двумя способами:
- Механической резкой с помощью вращающейся высокооборотной фрезы;
- Термической обработкой, чаще всего с помощью раскаленной нихромовой проволоки.
Совет! При любом способе резки пенопласта образуется большое количество пенопластовой пыли или продуктов термического разложения пенополистиролов при контакте с раскаленной поверхностью, поэтому нужно будет сделать отбор пыли пылесосом или мощным вытяжным вентилятором.
Любые другие способы резки, например, острозаточенным ножом, расплавлением спиртоацетоновыми смесями или лазерным лучом, оказываются либо непроизводительными, либо малоэффективными. Мало того, если требуется разрезать лист вдоль плоскости другим способом, кроме как станком с проволокой, сделать это с надлежащим уровнем качества практически невозможно.
Практические схемы станков для резки пенопласта
Благодаря очень низкой теплопроводности и небольшой температуре плавления пенопласт довольно легко можно резать даже не раскалённой, а просто разогретой до температуры плавления металлической режущей кромкой или проволокой. Поэтому приведенная ниже схема станка не представляет особой опасности для окружающей среды и человека, но работать на нем следует с осторожностью, из-за риска получить ожог.
Станок для резки пенопласта нихромом
Конструктивно аппарат для резки пенопласта состоит из четырех основных деталей:
- Станины с опорами для натяжения проволоки;
- Блока питания;
- Нихромовой проволоки с системой натяжения.
Наилучшим материалом для изготовления станины станка будет толстая фанера и планки из стеклотекстолита или гетинакса. Устройство станка приведено ниже.
Для удобства работы станина изготавливается из листа фанеры шириной не менее 60 см. На краях рабочей плоскости станка на стеклотекстолитовых опорах крепятся две резьбовые шпильки высотой 150 мм.
С обратной стороны фанерного основания к одной из шпилек подключается первый контакт от блока питания.
Совет! В качестве блока питания лучше всего использовать обычный ЛАТР.
Пенопласт можно резать металлическим ножом, разогретым до 270-300оС. Чтобы обеспечить хорошую скорость резки, нихромовую нить необходимо разогревать до 500оС.
В качестве рабочего инструмента используется нихромовая проволока 0,7-1 мм. Ее закрепляют на стойках-шпильках станка с помощью натяжной пружины, при этом второй контакт необходимо закрепить, как на фото, к «уху» проволоки. Если медную жилу просто прикрутить к пружине или шпильке станка, то в процессе работы ток разогреет пружинную сталь, и через определенный промежуток времени система натяжения выйдет из строя.
Оптимальным решением для крепления нихромовой нитки будет использование керамических фаянсовых бочонков, применяемых для навесного монтажа электропроводки. В этом случае раскаленная нить не передает часть тепла на стальные стойки, соответственно, не образуются холодные зоны проволоки в местах крепления.
Для резки нихромом потребуется ток силой не менее 10А, для провода диаметром в 0,7 мм и длиной 60 см рабочее напряжение составит 18-20В, проволоку толщиной в 1мм нужно подключать к 12В.
Если крепления нихромовой нитки сделать скользящими, то можно выполнить резку пенопласта под углом, как на фото.
После резки поверхность пенопласта далека от идеала и напоминает шероховатую необработанную обрезную доску. Такие плиты легко приклеиваются монтажной пеной или битумной мастикой к кирпичу, бетону или даже к металлу.
Станок для механической резки пенопласта
Более интересным проектом является аппарат для фигурной резки пенопласта. Учитывая небольшое усилие, необходимое для резки мягкого пенопласта, можно сделать станок для резки пенопласта с чпу из покупных деталей. Ориентировочная стоимость приобретенных компонентов составляет 650 долл.
Основу станка составляет корпус, собранный из фанерной плиты, толщиной 15 мм.
Для изготовления корпуса основные детали распечатываются на принтере и переводятся с бумаги на фанерную основу. Детали станка можно выфрезеровать или вырезать обычным электролобзиком.
После резки деталей корпус собирается по приведенной ниже схеме. Все детали склеиваются последовательно с помощью полиуретанового клея и соединяются креплениями болт-гайка М8. Верхний люнет и рабочий стол станка дополнительно укрепляется с помощью алюминиевых уголков.
Станок обеспечивает резку в трех направлениях, поэтому используется система ременных приводов от трех шаговых двигателей. Управление двигателями осуществляется с помощью программируемого контроллера и ноутбука. Для направляющих реек используются стальные, хромированные или никелированные трубки, диаметром 12 мм. Пластиковые или алюминиевые направляющие не подходят, идеальным материалом являются латунные трубки.
В качестве рабочего исполнительного инструмента используется ручной гравер или высокооборотный двигатель постоянного тока, мощностью не менее 40 Вт.
Из-за мягкой поверхности для резки пенопласта нужно использовать рабочий инструмент, рассчитанный на высокую скорость вращения. Для резки пенопласта можно использовать хромкобальтовые дисковые и концевые фрезы с рабочими оборотами 7-8 тыс. Для чистовой шлифовки модели скорость вращения должна достигать не менее 15 тыс. об/мин.
С помощью станка можно выполнять фигурную резку и гравировку самых сложных криволинейных узоров, делать надписи и резать детали к всевозможным декоративным покрытиям. Скорость резки пенопласта при ширине шва в 4 мм и глубине резки 15 мм составляет 30 см/мин.
Станок может использоваться как для фрезеровки и резки пенопластовых блоков, так и фанеры, брусков из мягких пород древесины, липы, тополя, березы, осины. Качество поверхности и производительность определяются мощностью двигателя, в среднем на доводку вырезанной «в черновую» модели уходит 60-90 минут.
Заключение
Кроме перечисленных вариантов, для резки пенопласта нередко используют ленточные станки для распиловки пиломатериалов.
- Как правильно выбрать дрель для дома
- Как выбрать электролобзик
- Какой перфоратор выбрать для дома
- Выбираем электрические ножницы правильно
Самодельный станок для резки пенопласта
Стройка в садутому назад 276 просмотра
Станок для резки пенопласта струной
Содержание статьи:
- 1 Из чего состоит станок для резки пенопласта
- 1.1 Какой нужен трансформатор для резки пенопласта струной
- 2 Как резать пенопласт правильно, полезные советы
Пенопласт очень легко поддаётся обработке, но если нужно получить гладкие торцы и идеально ровные формы, то, нужно использовать специальный станок.
Что же касается самодельного станка для резки пенопласта, то это идеальный вариант, если нужно быстро разрезать пенопласт. В этой статье строительного журнала samastroyka.ru мы рассмотрим конструкцию простого, но эффективного станка для резки пенопласта в домашних условиях.
Содержание статьи

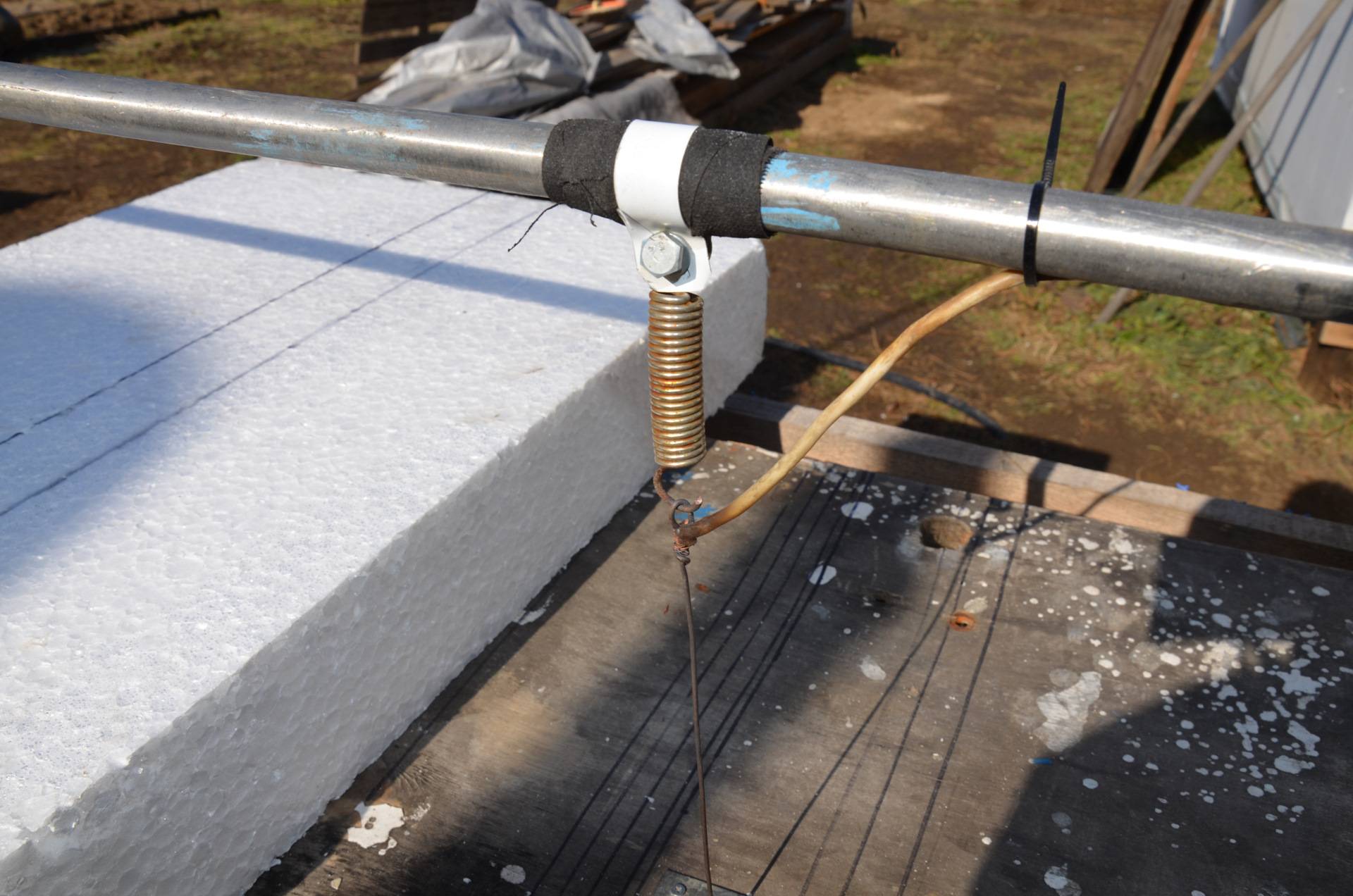

Из чего состоит станок для резки пенопласта
Простейший станок для резки пенопласта представляет собой широкую столешницу, её размеры должны подбираться исходя от ширины обрабатываемого материала. В качестве материалов для изготовления столешницы станка, лучше всего использовать лист древесно-стружечной плиты (ДСП).
Основным элементом для резки пенопласта выступает струна из нихромовой проволоки, которая подключается к понижающему трансформатору. Такой трансформатор преобразовывает напряжение 220 Вольт в 24 Вольта.
Особое внимание заслуживает регулирующий элемент станка, который позволяет задавать требуемую толщину материала.
Для этих целей на краях столешницы установлены металлические гайки (стойки), в которые вкручиваются длинные болты с пружинами. К пружинам подключается и натягивается длинный кусок нихромовой проволоки (струна).
Чтобы избежать обрыва струны и для передачи напряжения, её концы подключаются через пружины. Таким образом, закручивая или откручивая болты, можно регулировать высоту резки пенопласта струной. Длина болтов, также подбирается с учётом того, какой толщины пенопласт потребуется резать на самодельном станке.
Какой нужен трансформатор для резки пенопласта струной
Поговорим о том, какой именно использовать трансформатор для резки пенопласта струной. Не всегда нужен именно понижающий трансформатор, поскольку все во многом зависит от того, из каких именно материалов выполнена струна.
Если это хромированная проволока, то её можно подключить и к 220 Вольтам. Однако работать с таким станком для резки пенопласта будет очень опасно, поэтому мы рекомендуем использовать именно понижающий трансформатор.
Для изготовления самодельного станка, которым будет осуществлять резка пенопласта, лучше всего использовать трансформатор с 220 на 24 Вольта и нихромовую проволоку диаметром 0,5-0,8 мм. Работать с таким напряжением намного безопасней.
Также всегда нужно помнить о том, что во время резки пенопласта струной выделяется большое количество вредного дыма. Соответственно, второе условие касательно безопасности при работе с устройством, это хорошо проветриваемое помещение.
Как резать пенопласт правильно, полезные советы
Мало взять и сделать станок для резки пенопласта своими руками, поскольку им ещё нужно уметь работать.
Вот несколько советов, которые позволят сделать это качественно и не испортить пенопласт:
- Резку пенопласта следует осуществлять не слишком быстро, и только тогда, когда струна достаточно разогрета. Если передвигать пенопласт по столешнице слишком быстро, то он начнёт крошиться. В то же время скорость резки не должна быть медленной, так как из-за этого могут оплавиться края пенопласта. Здесь нужно потренироваться и выбрать оптимальную (среднюю) скорость резки.
Здесь нужно потренироваться и выбрать оптимальную (среднюю) скорость резки.- Если вам нужно резать пенопласт, чтобы потом им утеплять стены дома, то, лучше всего приобретать более толстый материал. Дело в том, что толстый пенопласт менее востребован, поэтому он оказывается выгодней по цене. Из толстого пенопласта получится вырезать более тонкие листы для утепления стен, и, сэкономить при этом.
- Трансформатор для изготовления станка, можно взять из старого советского магнитофона «Маяк». Именно в нем установлен трансформатор понижающего типа, который способен выдавать 24 Вольта.
- Если приходится использовать станок для резки пенопласта там, где нет напряжения, то воспользуйтесь батарейками «Крона». Соедините три батарейки вместе, и станком можно будет резать пенопласт около 30 минут.
Таким образом, потратив несколько часов, можно собрать недорогой самодельный станок для резки пенопласта струной. Используя его легко вырезать красивые декоративные элементы, которые широко используются на сегодняшний день при осуществлении ремонтов.
