Отмостка с гидроизоляцией – устройство, виды и выбор материалов

Через год после возведения фундамента дома, обязательно необходимо подготовить отмостку, которая будет отводить дождевые и талые воды от фундаментальной основы. При изготовлении такой конструкции используют самые разные материалы и технологии, но учитывать необходимо и то, что самому основанию также требуется защита от влаги. Отмостка с гидроизоляцией обеспечит сухость в подвале и сохранит фундамент на протяжении долгого срока.

Чтобы правильно изготовить гидроизоляционный слой, в первую очередь стоит определиться с материалом для него.

Материалы для отмостки

Гидроизоляция отмостки состоит из подстилающего слоя высотой в 20 см и покрытия из насыпного материала, который противостоит проникновению воды внутрь  конструкции. Иногда между этими слоями дополнительно укладывается утепляющий материал.

Важно! Если вы используете сырье с пористой структурой, то каждый пласт необходимо обрабатывать водоотталкивающими препаратами.

Сегодня для гидроизоляции отмостки используются следующие материалы:

1. Горячий гудрон или битумные мастики. Эти составы используют при обмазке фундамента.
2. Рубероид, гидростеклоизол, геотекстиль.
3. ПВХ-пленки.
4. ПВП-мембраны (профилированные).
5. Геотекстиль, рубемаст.

Если вы планируете изготовить твердую плиту, то лучше всего использовать гидроцемент или асфальтобетон. Также существуют специализированные составы, обладающие гидроизоляционными свойствами, например, «Xypex», «Masterseal» и прочие полимерные препараты. Они проникают в бетон и надежно защищают его от пагубного воздействия влаги.

Для гидроизоляции отмостки мягкого типа используют рулонные материалы, однако рубероид и полиэтилен не могут полностью защитить фундамент от влаги. Поэтому лучше отдать предпочтение поливинилхлоридным пленкам.

Помимо этого рулонные материалы обладают следующими недостатками:

• Поверхность цокольного этажа необходимо выровнять, очистить и тщательно просушить.
• Материалы этого типа обладают очень низкой прочностью и недолговечностью.
• Процесс укладки таких материалов требует много сил и времени.
• Гидроизоляционный слой необходимо защищать от механических повреждений.

Полезно! Если вы используете рулонные материалы, то рекомендуется произвести дополнительную  вертикальную гидроизоляцию. Для этого материал необходимо завернуть на стену дома, высотой на 150-200 мм.

Как произвести гидроизоляцию отмостки

В зависимости от наличия подвала, выполняется одноуровневая и двухуровневая отмостка:

• Если в доме не предусмотрен подвал, то гидроизоляционный пласт укладывается на цокольном уровне, то есть выше земли на 200 мм. Так как основание в обязательном порядке изготавливается под уклоном 2-5 градусов, то защитный слой укладывается по специальным выступам. Благодаря этому, каждый последующий пласт будет выступать на определенную дистанцию.
• Если в строении есть подвал, то необходимо выполнить двухуровневую гидроизоляцию. Первый пласт размещается на уровне пола подвального помещения, а второй – на уровне цоколя, выше отмостки.

Чтобы изготовить основу, выполните следующие шаги:

1. Снимите верхний слой земли, предварительно рассчитав ширину отмостки (обычно она составляет от 60 до 120 см).
2. Уложите на дно траншеи слой глины высотой 10 см.

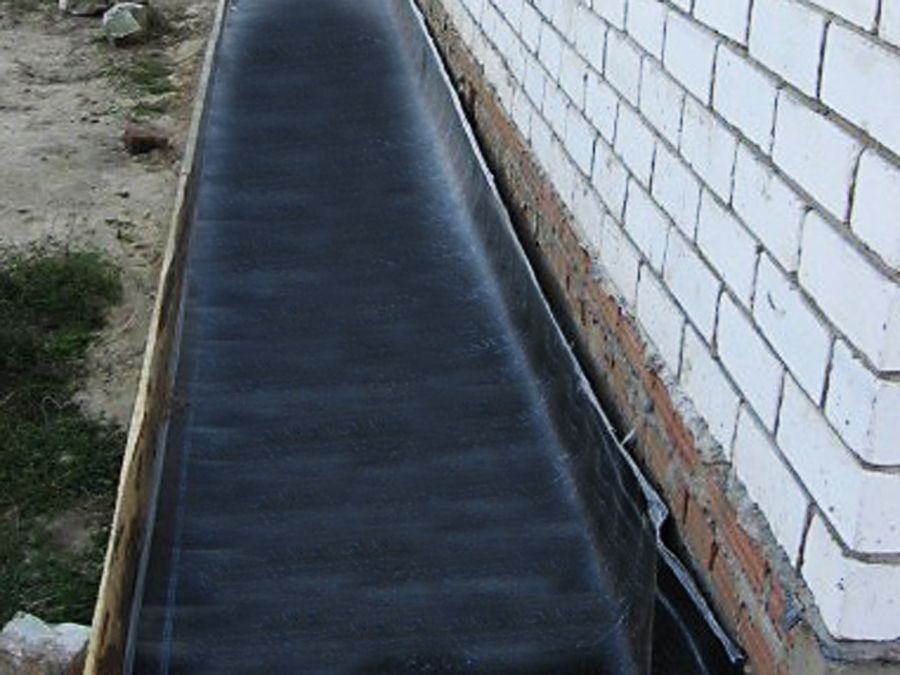

3. Уложите гидроизоляционный материал, загнув его край на стену дома.
4. Насыпьте песок высотой 10 см и утрамбуйте его.
5. Уложите геотекстиль и присыпьте его тонким слоем песка (порядка 5 см).
6. Насыпьте щебень, гальку или гравий толщиной 15 см.
7. Уложите еще один слой геотекстиля и снова присыпьте его песком (если отмостка будет мягкой, то этот этап можно пропустить).
8. Залейте основание цементом и уложите на него брусчатку. Если вы готовите мягкое основание, то можно сразу выложить тротуарную плитку, простукивая ее резиновым молотком.

Также можно выполнить горизонтальную гидроизоляцию с помощью:

• Цементной стяжки из ПЦ и уплотнителей толщиной 20-25 мм.
• Рубероида или толя, который укладывается двумя слоями и приклеивается мастикой.
• Асфальтовой стяжки толщиной 25-30 мм, которая кладется по уровню основания здания.

При работе стоит обратить внимание на некоторые особенности гидроизоляции.

Особенности гидроизоляции отмостки

Выполняя гидроизоляцию отмостки, необходимо учесть следующие рекомендации:

1. При изготовлении защитной «ленты» вокруг здания лучше всего использовать растворы, включающие в себя гидроизолирующие вещества.
2. Рулонные материалы можно использовать, только если перепады высоты основания не превышают 2 мм.
3. Если в вашем регионе часто идут сильные дожди, то после возведения основания, прокопайте по его периметру желоб, который будет отводить воду.
4. Использовать в качестве наполнителя для основания лом не рекомендуется, так как этот материал будет сужаться и расширяться при перепадах температурного режима.
5. Глубина отмостки может отличаться в зависимости от уровня грунтовых вод, количества осадков и климатически условий, наличия систем канализации.

Также существует окрасочная гидроизоляция отмостки, которая выполняется методом нанесения битумной мастики.

Окрасочная гидроизоляция

Защита от влаги основания отмостки с окрасочной гидроизоляцией отличается дешевизной и простотой монтажа. Перед обработкой поверхности цоколя, ее необходимо загрунтовать битумной мастикой. После этого на грунтовочный слой с помощью щетки наносится битумно-полимерный, цементно-полимерный, битумный или полимерный окрасочный состав.

Полезно! Если состав наносится на бутовые стены, их необходимо предварительно разровнять.

Битумная мастика наносится 2-3 тонкими слоями толщиной не более 2 мм. После обработки поверхность проверяется на наличие трещин, вздутий и прочих дефектов. Если таковые обнаруживаются, то поверхность зачищают и повторно покрывают ее гидроизолирующим составом.

Стоит учитывать, что при работе с горячими материалами, необходимо придерживаться следующих мер предосторожности:

1. Котел для варки битума нужно установить под небольшим углом, чтобы расплавленная жидкость не попала в огонь. Также рядом нужно подготовить песок и огнетушитель.
2. При использовании нескольких марок битума – сначала расплавляется более низкая марка, а затем высокая. Если в горячий бетон добавить битум низкой марки, то это приведет к быстрому пенообразованию, из-за чего состав может вылиться.
3. Количество битума в котле не должно превышать 2/3 объема емкости.
4. Чтобы избежать горячих брызг, медленно опускайте куски битума по борту котла.
5. Работать с расплавленной мастикой можно только в защитной одежде.

В заключении

При строительстве отмостки можно не укладывать гидроизоляционный пласт, однако это приведет к тому, что основа прослужит недолго и со временем она разрушится под воздействием воды. Лучше всего использовать рулонные материалы или битумную мастику, благодаря которым «лента» вокруг дома прослужит в два раза дольше.

Гидроизоляция для отмостки вокруг дома в Москве и области. Цены.

Завершающий этап строительства – обустройство бетонной отмостки вокруг дома с гидроизоляцией. Если не выполнена гидроизоляция, стекающая с крыши вода застаивается, что является причиной подтопления подвального помещения или же владельца могут ожидать более серьезные последствия в виде проседания фундамента и снижения его несущей способности.

Для защиты дома и отмостки от влаги и предупреждения ее скопления в области основы задействуют материалы, с влагозащитными характеристиками. К востребованной категории относится рулонный вид гидроизола.

Обустройство бетонной отмостки вокруг дома с функцией гидроизоляции помогает достичь следующих свойств объекта:

1. Защищает несущую конструкцию домов и непосредственно саму отмостку, а также цокольное помещение от грунтовых и осадочных вод.
2. Снижает высокий уровень влажности почвы возле основания дома, т.е. обеспечивается гидроизоляция подножия. При этом улучшаются его теплоизоляционные характеристики, особенно в случае обустройства рулонными материями.
3. Нивелирует эффект морозного пучения почвы.
4. Защита бетонных оснований от воздействия корневой системы деревьев.
5. Декоративная роль также возложена на устройство отмостка вокруг дома, поэтому все работы, в том числе и гидроизоляция отмостки должны быть выполнены не только качественно, но и аккуратно.

Выбор вида устройства отмостки и его гидроизоляция определяется количеством осадков, попадающих на основу дома. К примеру, если нет организованной сточной системы крыши, в этом случае на бетонную конструкцию будет постоянно воздействовать вода, стекающая с здания. С учетом этих факторов, основание должно быть толще и иметь соответствующие прочностные характеристики.

Отталкиваясь от параметров отмостки в доме делается выемка верхнего слоя грунта, вглубь до 250 мм, в ширину – 1 м (возможно больше или меньше, в зависимости от предпочтений заказчика). Несмотря на материалы, используемые для герметизации отмостки, по всему периметру, вокруг дома, выполняется гидроизоляция конструкции. В том случае, когда свес карниза кровли имеет большой выступ, бетонная отмостка будет также делаться шире для качественного отвода воды.

Все об отмостке: гидроизоляция отмостка, материал

Для применения свойств гидроизоляции задействуют различные виды стройматериалов, отличающихся по технологии нанесения, ценовой категории и своими характеристиками. К ним относятся следующие классификации:

1. Так называемые гидроизолы — отмостки из рулонных материалов: рубемаст с пылевидным напылением, рубероид, гидростеклоизол и другие полимеры. Для их укладки используются методы проклеивания или наплавления.
2. Жидкое устройство гидроизоляции отмостки в доме: битумная мастика горячего или холодного применения, гудрон, ксайпекс и аналогичные по свойствам составы. Такими материалами осуществляется гидроизоляция не только поверхности отмостки вокруг дома, но и кровли. Они хорошо поддаются впитыванию в бетонное основание.
3. Твердый: бетоноасфальт, гидроцемент, тротуарная плиточка, искусственный или натуральный камень. За счет их укладки под отмостки, обеспечивается наивысшая степень гидроизоляции, а также увеличивается срок эксплуатации.

Каким материалом обустраивается насыпная гидроизоляция отмостки?

Стандартное решение, обеспечивающее гидроизоляцией отмостку выполняется с применением глиняного раствора. Его укладывают вокруг дома с небольшим наклоном от стен, трамбуют, а после покрывают щебнем или гравием. Таким образом герметизация отмостки не будет поддаваться размыву, а дому обеспечивается максимальный уровень защиты.

Исходя из предназначения применяются такие группы отмосток с гидроизоляцией:

• насыпная, состоящая из двух слоев. Нижний слой – глина (200 мм). Над ней размещена щебенка – 100 мм. Такой вид задействуют при климатических условиях региона с небольшим количеством осадков и при наличии обустроенного кровельного водостока. Эту гидроизоляцию относят к наиболее простым.
• Насыпная, с вспомогательными материалами и качественной гидроизоляцией пояса вокруг дома — тип отмостки с более сложной технологией в сравнении с предыдущим образцом. Идеальный вариант для домов с цокольным этажом или подвалом. Здесь под отмостку применяется рулонная гидроизоляция, которая укладывается на утрамбованную глину с накладыванием на основание. После отмостку засыпают щебенкой или гравием. Для устранения рыхлости слоев, устройство рулонной конструкции делается послойно: глина, материал, обеспечивающий герметизацию, крупнодробленый песок (50 мм), геосентетика, гравий (100 мм), опять слой рулонного геотекстиля и насыпь щебенки в 100 мм. Более сложные отмостки воспроизводятся, применяя рулонную гидроизоляцию с повышенными эксплуатационными характеристиками. Производится рулонная изоляция на основе полипропилена, ПВХ-пленок и т.д. Такая рулонная материя, как рубероид, может применяться только на идеально ровных поверхностях, с перепадами не более 2 мм.
• Насыпная отмостка мягкого типа обладает наибольшей популярностью. Такому дому будет предоставлена защита с высоким уровнем эффективности. Это связано с выпуском инновационного вида материала для облицовки отмостки вокруг дома: тротуарная плиточка, искусственный камень и др. Они обладают повышенными качественными характеристиками и легко укладываются на подушку из песка.

Гидроизоляция отмостки вокруг дома: бетонным, асфальтным, плиточным материалом

Твердый тип гидроизоляции под бетонный или асфальтный состав представляет из себя надежную систему защиты дома от паводков. Изначально выкапывается траншея вокруг дома на 250 мм вглубь почвы. Дно тщательно утрамбовывается, а затем обустраивается деревянная опалубка, служащая формой для залива бетона.

Сюда укладывается слой смоченного водой песка в 100 мм. Этот слой покрывается щебнем на уровне 50 мм, а далее выполняется армирование посредством сетчатого полотна.

Здесь требуется только профессиональный подход, т.к. заливка бетонного состава выполняется одним приемом. Таким образом достигается максимальная прочность конструкции.

Далее поверхность ровняется и при помощи правила делается уклон. Через два часа, гидроизоляция и отмостка первично затвердевает. Посредством пленочного материала ее накрывают и не беспокоят на протяжении двух дней. Такой способ позволяет устранить испарение влаги, а смеси набрать максимальной монолитности. Для покрытия может использоваться и бетоноасфальт.

Возможно выложить отмостку вокруг дома из готовых монолитных плит, обладающими идентичными свойствами, как и наливные. Нередко гидроизоляцию оформляют брусчаткой или тротуарной плиткой. В этом случае на слой водоупорной глины насыпается щебенка, после идет песок, на который и умащивают твердую гидроизоляцию.

Гидроизоляция отмостки и дренажная система вокруг дома

Для сточных вод по внешней стороне отмостка дома комплектуется система дренажа. Возможно обустройство каменного желоба, который снизу также застилается гидроизоляцией, относящейся к рулонным видам. Также можно использовать готовые лотки, оснащенные решетками или, распиленную вдоль трубу из пластика. Укладка ведется с уклоном к специальному колодцу.

В качестве бюджетного решения, в домах с небольшой территорией, применяется закрытый тип дренажа. Для этого ложится геотекстильное полотно, наполненное щебенкой, а после оборачивается сверху этим же волокном и засыпается песком. Дренажный слив и гидроизоляция отмостки вокруг дома делается единым целым, для направления излишков воды в почву.

Гидроизоляция отмостки дома: основные аспекты

1. Выбирается гидроизоляция отмостки с обязательным учетом климатического класса региона, где расположен дом. Также принимается во внимание состав и качество почвы, количественный показатель подземных вод и месторасположение дома.
2. Высокая степень защиты в домах осуществляется посредством покрытия отмостки битумом, затем наложением слоя гидроизоляции. В приоритете рулонные виды. Если предусмотрено несколько слоев, все они проклеиваются мастикой.
3. Нередко отмостку дополнительно защищает именно рулонная изоляционная материя. Изначально производится обработка поверхности мастикой с битумом, а после укладывается рулонная изоляция. Воспроизводиться гидроизоляция отмостка из рулонных материалов может на различных этапах, поскольку таким материалам не страшна повышенная влажность и они оптимальны для полноценной защиты фундамента вокруг дома.

Проникающая гидроизоляция фундамента и отмостка

Если отмостка и основание обустраивались одновременно, их гидроизоляция будет комплексной. Наиболее современный способ, обеспечивающий должную гидроизоляцию – покрытие поверхности бетона специальными химическими составами, где за основу взят портландцемент.Если же процесс был выполнен отдельно, потребуется вскрывать бетонные поры и удалять нестойкие сегменты. Увлажненная поверхность равномерно пропитывается подготовленным составом. Здесь важным является правильность приготовления смеси и ее нанесения — слой должен быть одинаковой толщины. Если покрытие будет слишком тонким, гидроизоляция не эффективно будет выполнять свои функции, утолщенным – участки покроются трещинами.

Гидроизоляция отмостки вокруг дома от Первой дачной компании

Наша компания специализируется на всех процессах, связанных с обустройством отмостка по периметру дома. Процесс, связанный с гидроизоляцией отмостки также входит в перечень наших услуг.

Все эти задачи взаимосвязаны, а качество их выполнения зависит только от профессионализма работников. Наши сотрудники имеют многолетний опыт, поэтому Вы будете уверенны в эффективности каждого этапа действий, а ваш дом никогда не побеспокоят такие неприятные соседи как грибок и плесень.

При выезде на объект наши специалисты подготовят несколько вариантов, подходящих конкретно в вашем случае. Будет составлен подробный план действий и представлены рекомендации по подбору материалов, а также озвучена приблизительная смета.

Мы предъявляем максимальные требования к используемым материалам, ведь обеспечить должную гидроизоляцию отмостки могут только проверенные производители, поэтому наши клиенты всегда уверенны в качестве готовой конструкции.

Как влияет гидроизоляция отмостки на долговечность фундамента

Статья, описывающая технологию устройства гидроизоляции для отмостки. Общие сведения, порядок выполнения, необходимые материалы для производства работ.

Защита отмостки от влаги. Технология производства работ.

Каждое здание и сооружение состоит из отдельно взятых основных элементов – фундамент, каркас, кровля. Качественное выполнение любой из составляющих не всегда является залогом долгосрочной эксплуатации. К примеру, фундамент здания необходимо защитить от агрессивного воздействия атмосферных осадков. В этом случае роль защитной конструкции играет отмостка. Устройство ленты из бетона по периметру здания предотвращает попадание воды в пространство подвала и на поверхность фундаментных блоков, однако, чтобы полностью исключить проникновение влаги, необходимо произвести гидроизоляцию отмостки.

Основные сведения

Многие придают отмостке лишь эстетическую функцию, считая конструкцию чем-то вроде тротуара, расположенного по периметру здания. С одной стороны – суждение верное. Но если полностью соблюсти технологию работ – элемент будет нести важную влагозащитную роль.

Работа начинается с удаления грунта от стены здания на расстояние от 50 до 120 см. Глубина зависит от индивидуальных условий, но в среднем эта величина составляет около 20 см. Далее дно траншеи засыпается песком и проливается водой для уплотнения песчаного слоя. Пространство допустимо заливать как бетоном, так и раствором минимальной марки М100. В случае наличия прочных скальных грунтов тело бетонного основания допустимо не армировать, так как конструкция не несет никаких внешних нагрузок. Но при подвижных пучинистых грунтах рекомендуется применение арматурной сетки с диаметром прутьев 3-8 мм для соблюдения целостности конструкции в случае перемещения грунтов.

Так же для предотвращения появления трещин необходимо устройство температурных швов на каждые 2-2,5 м. Выполняются они либо из обычного пиломатериала в виде доски, поставленной на ребро, либо из специальной демпферной ленты, шириной 1-1,5 см. При движении грунта подобные участки будут работать как отдельные конструкции, что позволит избежать разрушения.

При заполнении бетоном или раствором опалубки необходимо предусмотреть уклон для стока воды по направлению «от стены». Обычно его значение составляет 3-5 градусов.

После набора необходимой прочности бетоном нужно задуматься об устройстве слоя, предотвращающего проникновение влаги к поверхности фундамента. Без этого этапа конструкция действительно способна нести лишь эстетическое назначение.

Гидроизоляция для отмостки бетонного типа выполняется зачастую из рулонных материалов. Для обеспечения лучшей адгезии изолирующего материала к поверхности бетона, последнюю необходимо пролить или промазать битумом. Далее, одновременно нагревая битум и нижнюю поверхность рулона при помощи газовой горелки, осуществить склеивание.

Нанесение материала для гидроизоляции отмостки нужно вести с учетом того, чтобы влага не проникала на бетонную поверхность в местах стыков. Этого можно достичь, укладывая первый отрезок по краю, противоположному стене дома. Каждый последующий слой, таким образом будет выше предыдущего и, учитывая уклон, можно представить, что вода не будет скапливаться и проникать через соединения. Но в качестве дополнительной меры допустимо промазать места стыков битумом.

Процесс гидроизоляции отмостки вокруг дома не ограничивается только лишь нанесением рулонного материала на бетонную поверхность. Так или иначе, стекая от стены здания и далее по отмостке, вода попадает в грунт, а значит, при обильных осадках большое количество влаги все-таки способно проникнуть к фундаменту сооружения. Избежать этого поможет устройство дренажа, который представляет собой искусственную небольшую траншею по периметру всей отмостки, выполненную с постоянным уклоном.

Дно дренажной канавы застилается либо мягким гидроизоляционным материалом, либо укладывается пластиковой трубой, разрезанной пополам вдоль. Необходимо предусмотреть итоговую емкость для сбора влаги, которая, как правило, представляет собой углубление в грунте, выполненное на значительном расстоянии от поверхности фундамента.

Разновидности защиты

Как более дорогостоящий и трудоемкий, но полностью оправдывающий себя в плане эффективности, рассматривается вариант отмостки с утеплением и гидроизоляцией. Слой утеплителя в конструкции позволяет избежать промерзания, а значит деформации грунта и фундамента из-за перепада температур, что предотвратит разрушение основания дома.

Положительный эффект принесет укладка утеплителя как в горизонтальной, так и в вертикальной плоскости (между стеной дома и отмосткой).

В качестве материала утеплителя используют:

• Пенополиуретан. Наиболее морозостойкий материал, способный выдержать отрицательную температуру до -60 градусов без изменения своих свойств. Так же в качестве положительной характеристики можно отметить экологичность и низкую теплопроводность.
• Пенополистерол. Является наиболее популярным средством утепления. Благодаря тому, что материал практически не впитывает воду, его слой будет служить дополнительной гидроизоляцией. Для обработки стыков поверх листов утеплителя настилается полиэтилен.
• Пенопласт. Помимо основного свойства по удержанию тепла, материал обладает хорошей звукоизоляцией. Соотношение цена-качество объясняют популярность использования пенопласта в качестве утеплителя.

Рулонная гидроизоляция для отмостки является не единственным способом предотвращения попадания влаги к основанию фундамента. Существует и более простой вариант устройства этих работ без использования бетона. В этом случае материалами для гидроизоляции отмостки будут служить:

• Геотекстиль и керамзит (либо щебень, галька и т. д). Толщина составляет 12-15 см.
• Песок. Первоначальный песчаный слой толщиной в 7-10 см укладывается, а затем утрамбовывается.
• Пленка. Застилается поверх песчаной насыпи и служит преградой для проникновения влаги. Далее снова следует слой песка толщиной около 5 см.
• Очередной настил геотекстиля и итоговый слой песка (толщина около 5 см).

В качестве эстетического завершения поверх отмостки такого типа рекомендуется уложить слой плитки или брусчатки.

Рулонная гидроизоляция фундамента – подробная методика гидроизоляции!

Рулонная гидроизоляция фундамента – популярный и эффективный способ гидрозащиты зданий, заключающийся в выполнении единого гидроизолирующего ковра из рулонных материалов.

Рулонная гидроизоляция фундамента

Виды рулонной гидроизоляции

• Гидроизоляция с помощью оклеечных рулонных материалов: рубероида, пергамина, стеклоизола. Монтаж таких материалов осуществляется с помощью наклейки нескольких слоев  материала на защищаемую поверхность. Наклейка осуществляется с помощью мастик или специального клеевого слоя;
• Гидроизоляция наплавным способом. Для ее выполнения предназначены рулонные материалы с нанесенным битумным или полимерным слоем, который при укладке необходимо нагреть с помощью газовой горелки. Расплавляясь, этот слой обеспечивает хорошую адгезию с основанием.
• Гидроизоляция с помощью диффузионных пленочных мембран, обеспечивающая не только защиту фундамента от внешней влаги, но и отведение паров изнутри здания, благодаря чему фундамент сохраняет свою прочность на долгие годы.

Гидроизоляция фундамента Технониколь

Первые два вида рулонной гидрозащиты называют также оклеечной гидроизоляцией фундамента.   Технология их выполнения различна в зависимости от вида применяемого рулонного материала. Она сводится к нескольким этапам:

1. Подготовка поверхности: очистка от грязи и пыли, выравнивание поверхности, скругление углов и острых граней.
2. Грунтовка с использованием специальных праймеров.
3. Нанесение слоя мастики или лака для лучшей адгезии рулонного материала к поверхности.
4. Монтаж оклеечной изоляции: наклеивание нескольких слоев рулонной гидроизоляции.
5. Заключительный слой гидроизоляционной мастики или лака при необходимости.
6. Обустройство защитного слоя из кирпича, бетона, или теплоизоляция фундамента.
7. Устройство дренажа и обратная засыпка.
8. Устройство и гидроизоляция отмостки.

Подробная технология выполнения работ приведена в статье «Оклеечная гидроизоляция фундамента».

Мембранные рулонные материалы

Технология рулонной гидроизоляции с использованием мембранных пленок сравнительно новая, она отличается быстротой выполнения, хорошим качеством защиты от грунтовых и осадочных вод, устойчивостью к усадке фундамента. Материалы для горизонтальной и вертикальной гидроизоляции различны.

Для гидрозащиты вертикальных внешних стен фундамента, испытывающих нагрузки со стороны грунта, используется профилированная мембрана, обладающая способностью равномерно распределять давление по поверхности фундамента. Выступы в виде шипов располагаются с внешней стороны материала, и защищают внутреннюю мембрану от повреждений. Кроме того, на шипованной поверхности конденсируется влага и, благодаря зазорам и неплотному прилеганию грунта, стекает в дренажное устройство. Для горизонтальной гидрозащиты используется гладкая пленка, ее назначение – препятствовать капиллярному подъему грунтовых вод по порам бетона.

Технология монтажа мембранных пленок несколько отличается: шипованную мембрану для вертикальной гидроизоляции крепят с помощью металлических элементов с ПВХ-покрытием, закрепляя их на стенке фундамента и приваривая к ним пленку с помощью строительного фена. Гладкую пленку для горизонтальной гидроизоляции укладывают полосами внахлест и сваривают горячим воздухом.

Технология монтажа мембранных пленок

Технология вертикальной рулонной гидроизоляции

1. Готовят основание: устраняют дефекты, трещины, убирают следы битума, жиров, монтажной пены. Острые выступы, торчащую арматуру срезают и шлифуют. Если поверхность бетонного фундамента имеет сильные загрязнения, на нее необходимо наклеить слой геотекстиля.
2. Устанавливают галтели на внутренние углы либо армируют их с помощью гидроизоляционной ленты и полимерной мастики.
3. На поверхность фундамента крепят пластиковые рондели – конструкции, позволяющие производить монтаж полотна с помощью сварки горячим воздухом. Расстояние между ронделями: 1-1,5 метра  по горизонтали и 2 метра по вертикали.
4. Производят раскрой рулонного материала, не забывая про припуск на сварной шов, он должен быть не менее 10 см.

   Раскрой рулонного материала

5. Материал для рулонной гидроизоляции крепят с помощью точечной сварки к ронделям, для этого используют строительный фен. Температуру воздуха подбирают опытным путем, добиваясь качественной сварки, устойчивой к разрыву. Стыки полос дополнительно проваривают сплошным двойным швом с зазором между полосами шва 10-20 мм.
6. Поверхность гладкого мембранного рулонного материала проклеивают геотекстильным полотном с помощью контактного клея для защиты от повреждений. Профилированный, или шипованный материал дополнительной защиты не требует.

Технология горизонтальной рулонной гидроизоляции

1. Подготовка основания под горизонтальную рулонную гидроизоляцию должна быть более тщательной, так как прилегание мембраны к грунту и бетонной стяжке в этом случае более полное, и точечные усилия в совокупности с большими неровностями могут повредить ее. Если мембрана предназначена для защиты подошвы фундамента от близко расположенных грунтовых вод, ее укладывают на подготовленную засыпку. Площадку расчищают, срезают плодородный слой почвы, выравнивают. Размечают площадку, после чего выполняют засыпку ее песком, тщательно выравнивая и утрамбовывая его.
2. На утрамбованную песчаную подушку укладывают слой геотекстиля с плотностью не менее 400 г/м². Нахлест полос геотекстиля – 15 см, по шву материал необходимо сварить горячим воздухом.

   Укладка слоя геотекстиля

3. На геотекстиль укладывают мембранную пленку так, чтобы нахлест составлял 10 см. Тщательно очищают геотекстиль в месте соединения полос. Сварку геотекстиля производят специальным сварочным аппаратом или

   Процесс раскройки и укладки рулонной гидроизоляции

   вручную с применением строительного фена и твердого тефлонового валика, которым прокатывают нагреваемую пленку.

4. Сварку производят в виде двойного шва: полоса сварки не менее 15 мм, воздушный карман и вторая полоса сварки 15 мм, торцы шва заваривают. Это необходимо для последующей проверки прочности сварного шва. Режимы сварки выбирают опытным путем  в зависимости от погодных условий и вида мембранного рулонного материала и проверяют на контрольных образцах.
5. После сварки рулонного материала проверяют качество сварного шва, для чего протыкают материал, подключают к нему компрессор и нагнетают в сварной шов воздух. Давление должно держаться не менее 20 минут, в противном случае ищут место некачественной сварки с помощью мыльной воды и дополнительно проклеивают его. На место прокола впоследствии клеят заплату.

   Процесс сварки рулонного шва

6. Поверх рулонного материала укладывают еще один слой геотектсиля с плотностью 500 г/м², предназначенный для компенсации нагрузки и защиты от повреждений. Стыки геотекстиля также сваривают феном.

   Проверка прочности сварного шва

7. Поверх геотекстиля настилают полиэтиленовую пленку толщиной не менее 200 мкм. Пленка предотвращает проникновение бетонного раствора в поры геотекстиля и обеспечивает скользящий слой, который при подвижках грунта предотвращает повреждение гидроизоляции. Полосы пленки склеивают на двусторонний монтажный скотч.
8. Поверх выполненной гидроизоляции заливают бетонную стяжку, выполняя ее в соответствии с технологией заливки плитного фундамента.

Мембранные рулонные материалы долговечны, практически водонепроницаемы и устойчивы к механическим нагрузкам, что делает их обоснованным выбором при устройстве гидроизоляции фундамента.

Как выбрать гидроизоляцию для фундамента и цоколя

Поверхность Земли на 71% – мировой океан, а человек на 80% состоит из жидкости. Напротив, основание дома – набор самых твердых материалов. Что страшного для фундамента в грунтовой воде и чем массивным бетонным конструкциям мешает дождь?

Вода непрерывно испытывает на прочность фундамент. Весной тающий снег напитывает грунт, чем повышает уровень подземных вод. Они поднимаются наверх по порам почвы – это явление называют капиллярным подъемом. Чем уже эти поры (капилляры), тем выше по ним продвигается жидкость. Тип грунта влияет на высоту подъема: в средних и мелких песках – 25-50 см, а в средних и тяжелых суглинках – 1,5-2,5 м.

 Схема капиллярного подъема жидкости

Если уровень подземных вод 3 м, а фундамент углублен в почву на 2 м из-за подвала, влага в глинистом грунте поднимется выше нижней точки фундамента. И под тем же капиллярным давлением будет двигаться вверх в порах бетона, камня или кирпича на высоту до 2 м.

Дождливым летом достается и надземной части фундамента, и его боковым стенам под землей. В тяжелых глинистых грунтах почти вся влага остается в верхних слоях почвы, откуда попадает в поры материала. К тому же, вода содержит химические соединения, которые вызывают коррозию металлических частей и бетона. Фундамент теряет прочность и устойчивость. Если имеются негерметичные швы и стыки между частями основания и в стенах, не избежать подтопления в подвале или в цокольном этаже.

Осенью и зимой влага в порах грунта замерзает и расширяется на 9%. Почва неравномерно приподнимается, вместе с ней так же неравномерно приподнимается основание. В стенах и полу фундамента вода замерзает и расширяется. Лед распирает основание изнутри и деформирует снизу и сбоку. В нем образуются трещины, которые весной заполнит влага в большем объеме, чем год назад. Цикл будет повторяться до тех пор, пока вода не разрушит фундамент окончательно.

В процессе разрушения трескаются стены, смещаются опорные конструкции. В подвале в межсезонье накапливается вода, растут и размножаются грибки, в том числе плесень. В комнатах появляются сквозняки, и уже не справляется система отопления. Избежать этих неприятностей вам помогут правильно спланированная на участке система отвода воды (дренаж) и – как часть этой системы – тщательная гидроизоляция фундамента и цокольного этажа.

Гидроизоляция по расположению бывает поверхностной, внутренней и проникающей. Поверхностная защищает фундамент от внешних сил, внутренняя отделяет друг от друга элементы конструкции, а проникающая – состав, который пропитывает материал основания.

По месту устройства выделяют горизонтальную и вертикальную, а по способу применения – оклеечную, наплавляемую, обмазочную, окрасочную, литую, штукатурную, инъекционную и пропиточную гидроизоляцию. Оклеечная гидроизоляция – когда поверхности оклеивают материалом на специальном растворе. Наплавляемую защиту в рулонах перед наклеиванием разогревают. Окрасочная и обмазочная – когда жидкая масса распределяется по поверхности. Пропиточная – когда состав впитывается в пористый материал. Штукатурная гидроизоляция – здесь, чтобы приготовить смесь, используют гидрофобный, или водоотталкивающий порошок. Литая изоляция – материал разливают по поверхности и он заполняет щели и трещины, или инъекционная, когда изолирующую массу нагнетают под давлением.

Важно: горизонтальную гидроизоляцию вы можете устроить только в процессе строительства. Пропустив этот этап, к нему нельзя вернуться.

По конструктивному решению гидроизоляция бывает однослойной и многослойной, с армированием и без него, с защитным слоем и без него.

Чтобы полностью защитить нижнюю часть постройки, вам придется сочетать виды гидроизоляции и материалы. Обустроить защиту от воды удастся лишь в несколько приемов. Очередной слой изоляции нужен на каждом этапе строительства. В таблице 1 приводим рекомендации, на какой стадии выбирать виды и средства защиты от влаги.

Таблица 1. Как выбрать гидроизоляцию при возведении фундамента и цоколя.

Этап работы	Цель гидроизоляции	Вид гидроизоляции	Материалы для гидроизоляции
Устройство котлована или траншеи	Не дать воде размыть и смешать песок подушки под фундаментом или щебень с грунтом	Горизонтальная поверхностная, укладывают на дно	Геотекстиль, рулонная изоляция, полиэтиленовая пленка, герметизирующая лента
Устройство песчаной или песчано-щебеночной подушки под фундаментом	Не допустить высыхания песка подушки, не дать проникнуть воде в слои самого фундамента	Горизонтальная поверхностная, укладывают на подушку	Геотекстиль, рулонная изоляция, полиэтиленовая пленка, герметизирующая лента
Для плитного фундамента после бетонной подготовки	Не дать воде впитаться снизу в дно бетонной плиты	Горизонтальная внутренняя, наносят, наклеивают или наплавляют на бетонную плиту	Битумный праймер, рулонная изоляция
Для свайного или столбчатого фундамента: перед установкой свай	Защитить сваи или столбы от капиллярного подъема жидкости из грунта	Горизонтальная поверхностная, оборачивают головки свай и столбов	Рулонная гидроизоляция (от рубероида до мембран)
Для сборного монолитного фундамента: установка плит и ФБС (стеновых железобетонных блоков)	Избежать подъема жидкости из плит и из стыков в верхние ряды блоков	Горизонтальная внутренняя, наносят и наклеивают на монолитные плиты	Рулонная гидроизоляция в сочетании с мастикой или цементным составом
Для ленточного монолитного фундамента – после установки опалубки, до монтажа арматуры	Не дать влаге впитаться из грунта в бетон	Поверхностная, выстилают пол и стены пространства внутри опалубки	Полиэтиленовая пленка, герметизирующая лента
Для ленточного и ростверкового фундаментов – после возведения фундамента	Изолировать стены цоколя от капиллярного подъема воды из стен фундамента	Горизонтальная внутренняя, укладывают или наклеивают на обрез (верхнюю горизонтальную поверхность фундамента)	Рулонная гидроизоляция в сочетании с мастикой или цементным составом
Для сборного монолитного фундамента – обработка стыков и швов между блоками	Защитить места стыков от грунтовых вод	Вертикальная обмазояная или оклеечная, штукатурная	Цементный состав или мастика, герметизирующая лента
Боковые поверхности фундамента и стен цоколя снаружи	Защитить стены основания от грунтовых, дождевых и талых вод	Вертикальная обмазочная или оклеечная	Мастика, рулонная или мембранная изоляция
Боковые поверхности фундамента и стен цоколя изнутри, пол	Не допустить затоплений, образования конденсата, размножения грибков и насекомых	Вертикальная обмазочная, штукатурная, проникающая	Гидроизоляционные смеси, проникающие составы, мастики на основе битума, “жидкая резина”, “жидкое стекло”



Теперь расскажем подробнее о гидроизоляционных материалах.

Рулонная гидроизоляция – средства для защиты от влаги, которые продают в рулонах и укладывают, наплавляют или клеят на поверхность. Это и традиционный рубероид, и стеклоизол, и гидроизол – его более поздние и несколько более дорогие аналоги. Срок службы рубероида на бумажной основе – максимум 5 лет, термостойкость – 80 С, прочность к разрывам – 200-300Н. Главный минус рубероида – он отлично впитывает влагу.

 Стеклоизол

Важно: когда вы изолируете дно котлована или подушку под фундамент, не используйте рубероид на бумажной или картонной основе. Бумага впитывает воду, и это благоприятная среда для питания и размножения бактерий, грибов и насекомых.

Отдельный класс рулонной изоляции, которую можно использовать для фундамента – на 100% водонепроницаемые наплавляемые материалы. Бикрост – стеклохолст на вяжущей битумной основе, со сроком службы 10 лет и термостойкостью до 80 С. Прочность к разрывам – до 300Н. Выпускают модификации с минеральными присыпками от гниения с внешней стороны рулона и пленочной защитой – с внутренней. Унифлекс – стеклоткань или полиэфир на битумно-полимерной основе толщиной 2 мм, со сроком службы 25 лет, термостойкостью 95 С и прочностью к разрывам 500Н.

Техноэласт – стеклоткань или полиэфир на битумно-полимерной основе. Толщина слоя – 4 мм, срок службы – 30 лет, термостойкость – 100 С, прочность к разрывам 600Н. У Техноэласта минимальная температура, при которой он все еще не теряет гибкость, -25 С. Для сравнения, у остальных видов рулонной изоляции – от 0 до -20 С. Это означает, что он может использоваться во всех климатических зонах. Рулонной гидроизоляции российского производства, которая превосходила бы Техноэласт по долговечности, прочности и термостойкости, пока не существует.

 Рулонная гидроизоляция Техноэласт

Есть варианты пленочных и мембранных материалов. Мембранная гидроизоляция не клеится, а прикрепляется к поверхности. Полимерная мембрана – многослойная пленка из ПВХ (поливинилхлорида), полиэтилена или полиэфира. Вы можете использовать мембрану с толщиной не менее 0,4 мм, если подземные воды залегают глубже нижней части фундамента. Если влага собирается на уровне выше пола подвала, используйте прочную профилированную мембрану толщиной 0,5-1 мм. Она выдержит давление воды. Однако мембрана легко рвется и для внутренней изоляции ее брать не стоит – есть более экологичные варианты.

 Мембранная гидроизоляция

Важно: наклеивать рулонные материалы на элементы фундамента можно только в сухую безветренную погоду при температуре не ниже 0С.

Геотекстиль – синтетический материал из сплетенных между собой нитей либо нетканое полиэстровое полотно. Вам он обязательно понадобится, когда вы будете устраивать дренажную систему на участке. Но если вы возводите фундамент на глинистых грунтах, стелите его на дно котлована и отделяйте им слои песка подушки от грунта.

 Геотекстиль

Полиэтиленовая пленка на 100% водонепроницаема, ее не нужно нагревать, бактерии и микроорганизмы внутри нее не размножаются. Но когда пленка рвется, вся гидроизоляция на этом заканчивается. Продают еще армированную, или укрепленную сетчатым каркасом пленку. Здесь ниже риск того, что она порвется во время строительных работ. Пленка подходит как часть горизонтального гидроизоляционного слоя. Требования к полиэтилену, красящие или стабилизирующие добавки, стандартные размеры рулонов, условия эксплуатации регулируются ГОСТами 10354-82 и 16338-85.

 Армированная полиэтиленовая пленка

Герметизирующая монтажная лента помогает, если вы используете пленку – герметизирует стыки, не пропускает пар, конденсат и жидкость. Еще она зафиксирует изоляцию на углах или выступах.

Битумная мастика для гидроизоляции – вязкое вещество, похожее на смолу, из нефтепродуктов, минеральных добавок, технических масел и растворителя. Вы можете обмазывать ей поверхности фундамента либо наклеивать на нее сверху рулонный материал. Есть два вида мастик по способу нанесения: “горячую” предварительно разогревают, “холодная” этого не требует.

 Битумная мастика

Битумный праймер – подготовительный слой перед основной гидроизоляцией. Праймер выравнивает поверхность и улучшает сцепление. Его вы сможете купить отдельно либо приготовить из мастики и растворителя. Битумно-минеральная мастика подходит для заглубленных стен фундамента. В состав включают добавки, которые помогают слою изоляции выдержать механические и гидравлические нагрузки без повреждений. Битумно-полимерная мастика не имеет запаха и изолирует фундамент и цоколь от радона. Подходит для внешних и внутренних поверхностей. Битумно-резиновая и битумно-каучуковая мастики эластичны за счет резины или каучука, а битумно-латексная мастика, кроме того, используется при температуре ниже 0 С и ее не нужно подогревать. Ее еще называют “жидкой резиной”, и это отличная альтернатива рулонным материалам. Покрытие однослойно и монолитно, легко напыляется и не образует швов и стыков. Битумно-масляная мастика морозоустойчива и подходит для внешних и внутренних стен фундамента и цокольного этажа.

Важно: теплостойкость битумной мастики для защиты фундамента должна составлять минимум 70 С.

Гидроизоляционные смеси – порошки, компоненты которых – цемент и присадки, – разводят водой, после чего обрабатывают ими поверхности как штукатуркой. Составы высыхают за сутки и подходят для защиты и внешних, и внутренних стен. Если требуется залить трещины в полу фундамента, такие смеси используют “инъекционным” способом.

Важно: состав из воды и гидроизоляционной смеси наносите только, если температура поверхности – не менее 5 и не более 30 С.



 Схема работы проникающей гидроизоляции

Проникающая изоляция – одно- или двухкомпонентные составы, которые наносят кистью или распылителем. Дальше материал проникает в поры бетона на 15-25 см и образует нерастворимые кристаллы. Кристаллы не дают влаге проникнуть внутрь и препятствуют коррозии. Проникающими составами стоит усиливать гидроизоляцию, не используйте их как единственное средство.

“Жидкое стекло” – вязкий раствор, в состав которого входят силикаты натрия и калия, а также вещества-пластификаторы. Они придают составу прочность, помогают проникать в толщу материала. Когда состав высыхает, он становится твердым. Жидкое стекло замешивают в бетонную массу, чтобы придать бетону прочности, добавляют к штукатурке, чтобы усилить водонепроницаемость, и изолируют им пол и стены подвальных и цокольных помещений.

  “Жидкое стекло”

Чтобы уберечь бетонное основание от влаги, вы можете добавить в бетонную смесь гидрофобные, или водоотталкивающие присадки. Вы получите проникающую изоляцию, но по всей толщине слоя бетона. Состав образует кристаллы в порах бетона и защищает конструкцию от воды и коррозии.

Единого универсального рецепта гидроизоляции нет. Сочетание материалов и технологий подбирайте с учетом уровня грунтовых вод, формы фундамента и из чего он построен. Учитывайте также, как вы используете цоколь.

Вне зависимости от того, как вы хотите использовать цокольное помещение, есть общие правила.

Если грунтовые воды залегают глубже нижней точки фундамента более чем на 1 м, вы сможете обойтись обмазочной вертикальной и рулонной горизонтальной гидроизоляцией.

Если от уровня грунтовых вод до основания фундамента меньше 1 м, но вода не достигает подвала или достигает крайне редко, то стоит выполнить горизонтальную гидроизоляцию в два слоя с промазкой между ними мастикой. Для вертикальной защиты сочетайте обмазку и оклейку рулонными материалами с проникающей гидроизоляцией. Она остановит капиллярный подъем воды.

Если грунтовые воды омывают фундамент, или в местности застройки льют обильные дожди, то вам имеет смысл оборудовать дренажную систему на участке. Напомним, что вся территория России вплоть до Восточной Сибири находится в зоне умеренно континентального климата, с большим количеством осадков.

Надземную часть фундамента или цокольного этажа снаружи вы можете отделать облицовочным материалом – камнем, плиткой, керамогранитом, штукатуркой. Облицовка защищает стены цоколя от дождевой воды. Для защиты подземной части основания снаружи вам придется обустроить отмостку – полосу из водонепроницаемого материала, которую размещают по периметру дома вплотную к стене под углом – так, чтобы вода с нее стекала от фундамента.

 Отмостка вокруг дома

Если в цокольном этаже вашего дома устроен гараж, мастерская, котельная или кладовая, позаботьтесь о гидроизоляции, которая убережет от сырости и выдержит серьезные механические нагрузки. Например, массу автомобиля, который зимой ездит по полу на резине с шипами. Для горизонтальной изоляции выбирайте комбинацию эластичных и прочных средств – битумно-минеральная мастика с рулонной изоляцией в 2-3 слоя – можно взять Техноэласт МОСТ Б или Техноэласт ЭМП. Ими изолируют даже мосты.

Если вы не отапливаете цоколь, защитите его от сырости, чтобы там не поселились болезнетворные грибки и микроорганизмы. Сделайте контур гидроизоляции непрерывным. Для горизонтальной изоляции подойдет битумная мастика, на которую можно наклеить рубероид, или наплавить более долговечный материал. Подойдет универсальный Техноэласт ЭПП.

Замкнутый контур защиты требуется и помещениям, где вы с членами семьи или гостями планируете проводить время: библиотекам, домашним кинозалам, бильярдным. Пространство должно быть сухим и безопасным для здоровья. Выбирайте экологически чистые материалы без запаха для внутренних поверхностей. Идеальный вариант изоляции для стен и пола – битумно-полимерная мастика в сочетании с проникающим раствором и рулонной защитой Техноэласт Альфа, которая уберегает от радиоактивных газов.

В помещении для бассейна, хаммама или сауны в дополнение ко всем стандартным средствам избавьтесь от трещин в полу с помощью сухой смеси. Пол и стены обработайте проникающим составом. Выбирайте штукатурную изоляцию – она совместима с отделкой. На слой штукатурки плитку наклеить удастся, а вот на слой рубероида – вряд ли. Сам бассейн или отсек для бани можно покрыть слоем “жидкой резины” или “жидкого стекла”.

 Гидроизоляция бассейна “жидкой резиной”

Если вы правильно спланируете и обустроите гидроизоляцию нижней части строения, дому будут не страшны проливные дожди, снежные зимы и грунтовые воды. Фундамент простоит без разрушений долгие годы, а атмосфера в доме не омрачится тяжелым сырым воздухом и нежелательными болезнями из-за грибков и бактерий.



Как выбрать гидроизоляцию для фундамента и цоколя

поэтапное выполнение, монтаж и особенности

После завершения строительства дома необходимо устроить отмостку. Если этого не сделать, осадки, стекающие с крыши и стен дома, задерживаются, способствуя проседанию фундамента. Чтобы защитить строение от влаги и предупреждать ее накопление в области фундамента применяются материалы, обладающие специальными водоотталкивающими свойствами. Гидроизоляция отмостки здесь необходима для выполнения следующих функций:

• защита несущих конструкций, подвальных и цокольных помещений от воды;
• снижение влажности грунта около фундамента улучшает его теплоизолирующие свойства;
• предотвращение пучения грунта;
• защита фундамента от разрушительного действия корней многолетних растений;
• покрытия придают строению декоративный вид.

Под размер отмостки снимается плодородный слой земли, который в глубину составляет около 25 см. Ее оптимальная ширина составляет 100 см. Гидроизоляция отмостки вокруг дома делается по всему периметру, какой бы материал не применялся. Если свес карниза выступает на большое расстояние, отмостку следует делать шире, чтобы вода стекала на нее.

Гидроизоляция для отмостки: материал

1. Рулонные материалы, также подходящие для защиты кровли: геотекстиль, рубероид, гидростеклоизол, полипропилен, рубемаст.
2. Жидкие – для обработки поверхностей фундамента и швов гидроизоляции: битумная мастика, гудрон, впитывающиеся в бетон составы.
3. Твердые материалы: асфальт, бетон, булыжник, тротуарная плитка, искусственный камень и др.

Виды насыпной отмостки

Простейшая гидроизоляция отмостки делается с помощью глины. Ее выкладывают вокруг дома с уклоном наружу, трамбуют, а затем закрывают сверху другими материалами, например, гравием, чтобы она не размывалась водой.

В зависимости от назначения применяют следующие виды гидроизоляционных отмосток.

1. Насыпная. Состоит из двух слоев. Над нижним слоем утрамбованной глины (толщина 20 см) помещается слой щебня толщиной 10 см. Тип гидроизоляции является самым простым. Применяется при отводе воды с крыши с помощью водостока и в районах с небольшим количеством осадков. По такой отмостке неудобно ходить. Также она со временем может размыться при намокании глины.
2. Насыпная с дополнительной гидроизоляционной защитой. Отмостка делается более сложной. Подходит для защиты домов с подвалами. Рулонная гидроизоляция для отмостки настилается на слой утрамбованной глины с накладкой на фундамент, а затем она засыпается щебнем или галькой. Чтобы слой не был рыхлым, делают слоеный “пирог”: глина, полотно гидроизоляции, слой в 5 см крупнозернистого песка, геотекстиль, слой гравия толщиной 10 см, геотекстиль и слой щебня 10 см. Для усложненной отмостки целесообразно применять долговечные материалы на основе полипропилена, ПВХ-пленки и др.

Мягкая насыпная отмостка все чаще применяется в связи с появлением качественных облицовочных материалов – тротуарной плитки, искусственного камня и др. Они кладутся на слой песка, удобны и долговечны.

Асфальтовая или бетонная отмостка

Твердая гидроизоляция отмостки из бетона или асфальта является надежной защитой от осадков. Делается углубление на 25 см в грунте вокруг дома. Дно траншеи следует тщательно утрамбовать. Затем сооружается опалубка под бетонную заливку. В траншею кладется подстилающий песчаный слой толщиной 10 см. Он смачивается водой и трамбуется. На песок насыпается слой щебня толщиной 5 см, который также уплотняется. Сверху укладывается дорожная сетка для армирования.

Бетонный раствор желательно заливать в один прием, чтобы обеспечить необходимую прочность. После поверхность выравнивается и правилом делается уклон в 5-10⁰. После первичного затвердевания в течение двух часов отмостка закрывается пленкой на 2 суток. Это необходимо для сохранения влаги, способствующей повышению прочности слоя. Покрытие также может быть асфальтовым.

Бетонную отмостку можно выкладывать из готовых плит. Она имеет характеристики, аналогичные заливным. Сейчас широко применяется укладка брусчатки или тротуарной плитки. Для этого на глиняный водоупорный слой насыпают щебень, затем – песок, и на него мостят твердое покрытие.

Гидроизоляция и дренаж

Для стока воды по внешнему краю отмостки делается дренаж. Здесь можно вымостить из камня канавки. Снизу застилается гидроизоляция. Можно просто распилить вдоль и выложить асбоцементную или пластиковую трубу. Она выполняется с уклоном к дренажному колодцу.

Можно применять готовые каналы или лотки для дренажа с решетками сверху.

Бюджетным решением является применение закрытого дренажа. Для этого в дрену укладывается геотекстиль, который заполняют щебнем, а затем оборачивают сверху той же тканью и засыпают песком. Гидроизоляция под отмостку и дренаж делается как одно целое, чтобы вода не уходила в грунт.

Особенности гидроизоляции отмостки

1. Гидроизоляцию выбирают с учетом климатических условий, состояния грунта, наличия грунтовых вод и особенностей расположения дома.
2. Гидроизоляция отмостки вокруг дома может производиться на разных уровнях. Во многих случаях достаточно бетонной стяжки. Но бывает необходима еще одна ступень защиты дома с использованием рулонной гидроизоляции. Ее накладывают с напуском на фундамент высотой 15-20 см.
3. Качественная защита дома обеспечивается, если покрыть фундамент битумной мастикой, а затем наложить на нее рулонную изоляцию. Если она делается в несколько слоев, каждый из них приклеивается к стенам мастикой.
4. Отмостка изготавливается на основе гидроизолирующих цементов. Их можно разводить самостоятельно, добавляя присадки.

Проникающая изоляция фундамента

Гидроизоляция фундамента и отмостки делается в комплексе. Современным методом является обработка бетонных поверхностей проникающими составами, содержащими портландцемент с наполнителями и активными химическими добавками. Для этого следует вскрыть поры бетона с удалением слабых фрагментов. Поверхность перед обработкой следует увлажнить, но не чрезмерно, иначе произойдет размытие материала (не более 5 л воды на квадратный метр). При разведении материала должны выполняться все пункты инструкции. Важно, чтобы пропитка соответствовала типу поверхности. Ее наносят равномерно. Тонкие слои не будут должным образом выполнять свои функции, а толстые растрескаются. Заделка отверстий здесь неэффективна, поскольку средство предназначено для улучшения гидроизолирующих свойств самого бетона. Защитный состав заполняет поры, не пропуская влагу.

Заключение

Отмостку может сделать любой человек, не обладающий профессиональными навыками строителя. При этом она должна быть сделана правильно, чтобы надежно защитить фундамент от осадков. Особенно важна гидроизоляция отмостки.

Рулонная гидроизоляция фундамента и пола материалами Технониколь: технология монтажа

Не обратив должного внимания защите фундамента от грунтовых вод, мы подвергаем все здание разрушительному действию сразу нескольких факторов: влаги, химически и биологически активных веществ, а также низких температур. Грунтовые воды вымывают материал из конструкции фундамента, ослабляя его. Проникая в его структуру, они способствуют разрастанию плесневых грибков. А замерзая в микротрещинах и порах, вода расширяется и разрывает материал основы. Весной, во время пучения грунта, основание здания подвержено разнонаправленным нагрузкам, что приводит к перекосу и разрушению стен. Кроме того, грунтовые воды содержат кислоты и соли, которые также не лучшим образом влияют на срок службы здания. Избежать таких негативных последствий можно, лишь применив для защиты строения качественные материалы и проверенные способы, одним из которых является рулонная гидроизоляция. Чтобы оценить все ее достоинства и узнать о возможностях, расскажем подробнее о том, для чего нужна гидроизоляция и какой она должна быть.

Когда мы говорим о необходимости защиты от влаги фундамента, мы значительно сужаем проблему. На самом деле разрушительному воздействию подвержены также пол и стены подвала, стены цоколя и дома, внутренние перегородки, окна и двери в местах их примыкания к стенам, а также перекрытие нижнего уровня.

Влага превосходно распространяется в середине структуры практически любого материала, а также по ее поверхности. Поэтому, чтобы предотвратить возникновение вышеуказанных проблем, необходимо создать непрерывный гидроизоляционный слой со стороны воздействия на здание гидростатического напора, а также пресечь капиллярное поднятие воды. Прежде всего, защитить необходимо фундамент.

Виды и источники воды и влаги

В нашей местности не существует условий, при которых грунтовые воды отсутствуют либо их влияние не значительно. На основание здания пагубно влияют не только подземные воды, но также и поверхностные, образующиеся после выпадения дождя и таяния снега. Первым барьером на их пути должна стать отмостка: правильное ее сооружение частично решит проблему. Устройство дренажной системы также способствует уменьшению опасности. Но необходимы более действенные меры. Для этого следует знать уровень залегания подземных вод, а также амплитуду его сезонного изменения.

Изоляционный материал должен ограждать конструкцию по всей высоте распространения влаги с учетом некоторого запаса. Учитывая, что паводковые воды содержат множество химически активных веществ, то становится ясно, что изоляционные материалы должны обладать устойчивостью к ним. Кроме того, важно учитывать еще и механическую прочность: подвижки грунта создают значительные усилия, что может нарушить целостность защитного слоя. Этим требованиям в полной мере отвечает рулонная гидроизоляция ТехноНиколь.

Схема затопления подвального помещения. В независимости от уровня стояния грунтовых вод необходимо устройство гидроизоляции фундамента

В пользу выбора этого материала – его экономичность и простота монтажа. Его использование выгодно при необходимости создания защитного слоя высокого качества и в больших объемах. Рулонная гидроизоляция фундамента представляет собой барьер, состоящий из двух слоев битумного или битумно-полимерного материала, основой которому служит стеклоткань, полиэстер или стеклохолст. Эти материалы отличаются биологической и химической стойкостью, кроме того, они обладают хорошей прочностью на разрыв. Гидроизоляция этой торговой марки основана на применении более долговечных материалов, чем картон, использовавшийся ранее другими производителями. Благодаря этому, наряду с основанием здания, возможна также рулонная гидроизоляция пола подвала, что также необходимо для увеличения срока службы здания и создания комфортных условий проживания в нем.

Гидроизоляция ТехноНиколь имеет срок службы от 10 до 15 лет, состоит из прочной основы и устойчива к гниению

Классификация материалов ↑

Для работы может использоваться любой из нижеуказанных видов рулонных материалов, каждый из которых обладает особыми качествами. Материалы подразделяются на следующие классы.

1. Премиум: отличается высокой степенью эластичности и надежностью, что позволяет его использовать во всех климатических зонах. Его применение оправдано в тех случаях, когда другие материалы не способны обеспечить должной защиты от подпора грунтовых вод. К этому классу относится Техноэласт и Техноэластмост.
2. Бизнес: к нему относится Унифлекс и его разновидности, имеющие буквенную маркировку «К», «П». Эта маркировка обозначает вид применяемой мелкозернистой посыпки. Унифлекс К применяется для наружного защитного слоя, а Унифлекс П – для нижнего.
3. Стандарт: это материалы Биполь и Бикроэласт, которые хорошо справляются со своей задачей. Кроме продолжительного срока службы они обладают еще и доступностью из-за сравнительно низкой стоимости. Биполь имеет не гниющую основу, на обе стороны которой нанесено битумно-полимерный вяжущий материал. При этом нижняя сторона покрыта полимерной пленкой, способной легко плавиться, а верхняя имеет крупнозернистую посыпку из минеральной крошки. Различают Биполь П и Биполь К: первый используется для нижних слоев защиты, а второй – для наружных. Бикроэласт имеет такую же маркировку и назначение.
4. Эконом: этот класс представлен такими материалами, как Бикрост и Еврорубероид. Первый изготавливается методом нанесения битумного вяжущего на полиэфирную или стекловолокнистую основу. Имеет модификацию П (мелкозернистая посыпка) и К (крупное зерно). Еврорубероид состоит из модифицированного битума, также нанесенного на стекловолокнистую основу.

Гидроизоляция ТехноНиколь поставляется в виде удобных в практическом применении рулонов

Несколько слов о монтаже ↑

Гидроизоляцию таким способом можно использовать для защиты бетонных и кирпичных оснований зданий любого типа. Прежде чем приступать к монтажу гидроизоляции, необходимо тщательно очистить основание от мусора, пыли, масляных пятен и слабой штукатурки. Выполняется это с помощью грубых металлических щеток и мягких щеток (для устранения пыли). Все крупные выступающие части нужно сбить молотком и зубилом. Выступающие острые части арматуры – срезать болгаркой, чтобы они не повредили гидроизоляцию. Поверхность основания необходимо выровнять цементно-песчаным раствором: это необходимо для предотвращения образования воздушных пузырей и заполненных водой карманов. Чтобы связать мелкие частички, оставшиеся на поверхности, фундамент следует обработать грунтовкой. Это улучшит адгезию битумного материала к поверхности основания.

Следующий этап – подготовка самого гидроизоляционного материала. Его необходимо развернуть и оставить так на срок 1-2 суток для выравнивания. Если для этого не достаточно места – можно просто перемотать его на другую сторону. Стену фундамента перед монтажом Еврорубероида, Биполя, Унифлекса или другого материала обработать разогретой резино-битумной мастикой. После этого можно приступать к монтажу непосредственно рулонного материала. При этом приходится использовать систему блоков или другие приспособления.

Укладка рулонной гидроизоляции на фундамент выполняется снизу вверх

Укладывается рулонный материал снизу – вверх. Обязательно соблюдается нахлест верхнего слоя на нижний, при этом он должен составлять не менее 100 мм. Гидроизоляция наплавляется на основу с помощью газовой горелки: подогревается ее нижний слой и постепенно разматывается рулон, а с помощью специальных валиков и подходящих для этого приспособлений он плотно прижимается к стене. Воздушных пузырей образовываться не должно. Следующий слой наплавляется после полного застывания предыдущего: обычно достаточно бывает двух слоев. В нижней части создается отлив (переходная галтель) под углом 45 градусов, на который также наплавляется рулонный материал. После этого выполняется обратная отсыпка.

В нижней части фундамента устраивается переходная галтель

Чтобы защитить основание от механических повреждений, а заодно и утеплить его, по периметру с помощью холодной резино-битумной мастики наклеиваются плиты из плотного экструдированного пенополистирола.

Остается добавить, что все работы необходимо выполнять при сухой погоде и плюсовой температуре. В противном случае качество гидроизоляции может быть низким. Чтобы избежать ошибок и не испортить материал, для выполнения этой работы лучше пригласить опытных специалистов. Это также важно еще и потому, что наплавление гидроизоляции требует использования опасного газобаллонного оборудования. Профессионалы выполнят работу качественно и быстро, что обеспечит надежную защиту дому и комфортное проживание в нем.

Гидроизоляция слепых стен | ВОДОНЕПРОНИЦАЕМЫЙ! Журнал

На большинстве проектов нижняя гидроизоляция применяется после заливки стен фундамента. Однако в некоторых проектах это просто невозможно. Именно здесь на помощь приходит гидроизоляция для слепых.

При гидроизоляции отводных окон дренажные и гидроизоляционные мембраны устанавливаются перед заливкой бетонной конструкции. Бетон или другие стеновые материалы укладываются позже.

«Водонепроницаемость для слепых зон очень сложна, – говорит Дэйв Полк, президент Epro Services. «Вы наносите его на систему удержания почвы, а не на бетон или кирпичную кладку. Проблема в том, что вы должны выполнять детализацию против этой удерживающей системы – будь то отстающие балки, шпунтовые сваи или уплотненный естественный грунт – вместо самого бетона ».

Очевидно, что гидроизоляция слепых сторон значительно сложнее, чем обычный способ работы, но иногда это самый простой – или единственный – способ сделать это.

Blindside часто требуется на работах, где границы участков и / или близлежащие сооружения ограничивают выемку грунта и доступ.Типичные проекты включают фундаментные стены с нулевым участком, туннели и любую строительную площадку в зоне застройки с высокой плотностью застройки.

Иногда проектировщики могут выбрать использование гидроизоляции для слепых стен, чтобы ограничить выемку грунта или достичь «экологичности». Джеймс А. Фалконер из W.R. Grace объясняет: «Гидроизоляция слепых зон может существенно уменьшить площадь участка, который необходимо нарушить или вырыть для строительства и гидроизоляции подземных фундаментов», – говорит он. «Это может свести к минимуму или исключить чрезмерную выемку грунта и уменьшить занимаемую площадь здания.Включение гидроизоляции слепых сторон в дизайн проекта может помочь достичь предварительных требований LEED или кредитов для устойчивого развития сайтов и других категорий ».

Тоннели – классический пример того, почему необходима гидроизоляция слепых стен. При выполнении этой работы подрядчики использовали торкрет-бетон для стабилизации стен туннеля метро, ​​затем установили дренажные листы и бентонит Cetco Voltex для гидроизоляции. После того, как конструкционная сталь будет размещена в нижних частях туннеля, рабочие установят бетонные стены.

Несмотря на трудности, возникающие в слепой зоне, при наличии подходящих материалов и ноу-хау подрядчики могут получить хорошие непроницаемые подземные конструкции, используя методы слепой зоны.

Боб Уолтон, генеральный подрядчик и инженер-геолог, приводит этот пример. «Недавно я установил два новых фундамента лестничной башни для существующего трехэтажного здания гостиницы», – пишет он.

Новый фундамент был глубже, чем у оригинального здания, что требовало подкрепления первоначальной конструкции, чтобы она не оседала в вертикальном разрезе, который они вырыли вдоль фундамента здания.

«Затем мы поместили и закрепили листы бентонита [природная глина, которая расширяется и уплотняется при гидратации] к поверхности разреза. Бентонит в этом случае прикреплялся к пластиковым дренажным листам с фильтровальной тканью. При гидроизоляции подвала с отводами все делается в порядке, обратном нормальному строительству нового фундамента.

«Сторона фильтровальной ткани находится в непосредственном контакте с почвой вертикального разреза. Затем последовали дренажные листы, обеспечивающие свободный дренаж для снятия гидростатического давления.Сухая бентонитовая глина уходит от вертикального разреза, где она будет находиться в непосредственном контакте со свежеслитым бетоном. Внизу мы протянули перфорированную трубу и обернули ее фильтровальной тканью. После установки арматурной стали мы установили формы для создания внутренней стороны новой стены подвала, а затем залили новый бетон ».

Бентонитовые листы

Бентонит исторически был предпочтительным решением для слепых приложений, и продукты, подобные тому, что использовал Walton, производятся многочисленными производителями.Бентонит по-прежнему популярен в гидроизоляции для слепых стен, потому что он обладает способностью самовосстанавливаться при разрыве, проколе или трещине; и после гидратации глина практически непроницаема для воды и большинства химикатов (то есть кислот, оснований и углеводородов).

Иногда underslab барьеры продолжают до подпорной стены для работ Blindside.

Carlisle Coatings & Waterproofing производит CCW MiraCLAY, лист бентонитовой глины, заключенный между двумя листами геотекстиля, прошитых иглой вместе с тысячами высокопрочных нитей денье.

Cetco, крупнейший в мире производитель бентонитовых гидроизоляционных материалов, предлагает ряд бентонитовых продуктов для слепых систем. Помимо Volclay Panels, первого бентонит-геотекстиля на рынке, они также производят Voltex DS, который имеет полиэтиленовый вкладыш, добавленный к бентонитному / геотекстильному продукту.

Cetco также продает Ultraseal SP, изготовленный из бентонит-полимерного сплава, помещенного между прочным полиэтиленовым вкладышем и геотекстилем. Бентонит-полимерный сплав в 100 раз менее проницаем, чем традиционный бентонит, и лучше сопротивляется солям и органическим загрязнениям.Продукт успешно прошел испытания при гидростатическом давлении 231 фут, и он весит вдвое меньше, чем некоторые конкурирующие продукты.

Стейси Берд, национальный менеджер по продукции Cetco, сообщает: «Бентонитовые / геотекстильные мембраны чрезвычайно долговечны и выдерживают дорожное движение и неблагоприятные погодные условия. Изделия из бентонита / геотекстиля известны своими характеристиками и образуют прочную механическую связь, которая прикрепляет их к внешней поверхности бетона ».

Paraseal LG, производимый Tremco Commercial Sealants & Waterproofing, – еще один вариант.Он состоит из самоуплотняющегося, расширяющегося слоя гранулированного бентонита, ламинированного из расчета до одного фунта на квадратный фут на непроницаемый лист полиэтилена высокой плотности (HDPE). Вместе эти два компонента образуют прочную высокоэффективную мембрану, специально разработанную для работы в слепых условиях. Tremco отмечает, что Paraseal LG может подвергаться воздействию элементов в течение относительно длительных периодов времени и достаточно прочен, чтобы выдерживать нанесение торкретбетона непосредственно на поверхность мембраны.

Мембраны для распыления

Это была проблема, с которой столкнулись дизайнеры исполнительного офиса Universal Studios в Сан-Франциско.Подземная парковка площадью 50 000 кв. Футов занимает четыре уровня, поэтому система гидроизоляции должна быть абсолютно надежной. Отстающие стены удерживались на месте с помощью сложной системы подпорок и подпорок, поэтому гидроизоляция должна была герметизировать эти неправильные формы. Кроме того, во время строительства мембрана будет подвергаться воздействию погодных условий в течение нескольких месяцев. И наконец, он должен быть прочным; стены должны были быть выполнены из торкретбетона, который наносился непосредственно на мембрану без защитного слоя.

Проекту Universal Studios требовалась мембрана, способная выдерживать 750 000 галлонов грунтовых вод в день. Он должен был быть достаточно прочным, чтобы торкрет-бетон можно было наносить прямо на его поверхность.

В конце концов, команда дизайнеров выбрала Liquid Boot от Cetco, полимерную мембрану на водной основе, наносимую распылением. Покрытие напыляли до однородной толщины 100 мил. После отверждения торкретбетон наносили непосредственно на мембрану.

Теперь часть готовой конструкции, гидроизоляция выдерживает примерно 750 000 галлонов грунтовых вод в день, направляя их от здания.

Epro Waterproofing Services также производит продукт, наносимый распылением для слепых поверхностей. «У нас есть система, которая имеет множество преимуществ по сравнению с другими продуктами», – говорит Полк. Первый шаг крепление EcoDrain, ямочки утечки листа, к подпорной стенке. Затем наносится напыляемая гидроизоляционная мембрана. Формула Epro, называемая EcoLine, химически связывается с бетонной стеной при ее заливке.

«Когда бетон затвердевает, он выделяет тепло, которое связывает продукт непосредственно с бетоном, – говорит Полк.«Ямочки на дренажном коврике также помогают предотвратить расслоение между мембраной и бетоном. На самом деле, ключом к хорошему применению вслепую является возможность детализировать систему удержания почвы. Независимо от системы, которую вы используете, подрядчик должен использовать какую-то жидкость вокруг солдатских балок, стяжек и т. Д. Мы предлагаем, чтобы гидроизоляционная мембрана и жидкость для детализации были одним и тем же бесшовным продуктом ».

Epro использовался для гидроизоляции пригородного туннеля между I-88 и международным аэропортом Сан-Хосе.«По сути, это туннель, построенный в середине уровня грунтовых вод, – говорит Полк, – и из-за уровня грунтовых вод нельзя было использовать лаг».

Инженеры-грунты утрамбовали бентонит и цемент в почву для создания временных стен туннеля. «Это то, от чего мы защищались», – говорит он. «Уровень грунтовых вод был на шесть футов ниже уровня земли, а мы – на 25 футов ниже». Его компания гидроизолировала 180 000 кв. Футов стен туннеля без единой утечки. «Два соседних туннеля использовали разные подходы, и они постоянно протекали.”

Поскольку системы заземления могут быть сложными, уровень детализации, требуемый при выполнении работ, выполняемых за окном, чрезвычайно высок. «На самом деле, ключом к хорошему применению вслепую является возможность детализировать систему удержания почвы», – говорит Дэйв Полк. «Независимо от системы, которую вы используете, подрядчик должен использовать какую-то жидкость вокруг солдатских балок, затяжек и других проходов».

Пластиковые листовые товары

В некоторых проектах для слепых стен используются пластиковые листы, в которых используются различные методы для обеспечения хорошего сцепления между бетоном и мембраной.

Enkadri Pour & Proof от Colbond, например, навсегда встраивается в бетон. Лист имеет толщину около has дюйма и состоит из двух слоев: армированной битумной гидроизоляционной мембраны толщиной 60 мил, скрепленной с сеткой из запутанных нейлоновых волокон, которые встраиваются в бетон по мере заливки стены. В зависимости от применения может потребоваться установка отдельного дренажного коврика между утепленной стеной и гидроизоляционной мембраной.

Другой вариант –

Underseal Blindside от Polyguard.Сначала к стене крепится дренажный слой, а любые проникновения заделываются жидким гидроизоляционным составом. Наконец, наносится продукт Underseal 73 мил. На самом деле это лист полиэтилена высокой плотности толщиной 4 мил, ламинированный слоем запатентованного гидроизоляционного состава толщиной 56 мил, прикрепленным к нетканому геотекстильному полотну толщиной 13 мил.

В реакции, аналогичной Epro, когда бетон заливается, тепло создает механическую связь, которая прочно прикрепляет бетон к мембране.

Последний выбор – Preprufe 160R от W.Р. Грейс. Он состоит из пленки HDPE, покрытой агрессивным самоклеящимся клеем и атмосферостойким защитным покрытием. Чувствительный к давлению клей образует непрерывную механическую связь с бетоном, который наливается на него, исключая возможность того, что вода может работать между мембраной и конструкцией.

Гидроизоляция потайных поверхностей становится все более распространенной. Более крупные сооружения строятся на менее привлекательной земле. Рабочие места становятся все более загруженными, а зарождающееся движение за зеленое строительство побуждает владельцев сводить раскопки к минимуму.

Существует множество продуктов, призванных максимально упростить сложный процесс. Бентонитовые глины имеют подтвержденный послужной список, насчитывающий полвека или более. Спрей-продукты и листовые изделия появились недавно, но большинство из них использовалось на строительных площадках по всей стране на протяжении десятилетий.

Независимо от того, какой продукт вы выберете для выбора или установки, тесное сотрудничество с производителем и другими членами строительной бригады будет иметь большое значение, чтобы гарантировать, что конструкция будет работать так, как задумано, на десятилетия вперед.

пошаговое выполнение, установка и особенности

После постройки дома нужно устроить шторку. Если этого не сделать, осадки, стекающие с крыши и стен дома, задерживаются, способствуя проседанию подвала. Для защиты конструкции от влаги и предотвращения ее скопления в зоне фундамента используются материалы с особыми водоотталкивающими свойствами. Гидроизоляция отмостки необходима для выполнения следующих функций:

• Защита несущих конструкций, подвалов и цокольных этажей от воды;
• Понижение влажности почвы у основания улучшает его теплоизоляционные свойства;
• Предотвращение пучения грунтов;
• Защита фундамента от разрушающего действия корней многолетних растений;
• Покрытия придают конструкции декоративный вид.

Под размер отмостки удаляется плодородный слой земли, глубиной около 25 см. Оптимальная ширина 100 см. Гидроизоляция отмостки вокруг дома производится по всему периметру, какой бы материал ни использовался. Если свес карниза выступает на большое расстояние, шторку следует сделать шире, чтобы на нее стекала вода.

Гидроизоляция для слепых: материал

1. Рулонные материалы, пригодные для защиты кровли: геотекстиль, рубероид, гидростекло, полипропилен, рубемаст.
2. Жидкость – для обработки поверхностей фундамента и швов гидроизоляции: мастика битумная, гудрон, абсорбент в бетонных составах.
3. Твердые материалы: асфальт, бетон, булыжник, тротуарная плитка, искусственный камень и др.

Виды наливной отмостки

Самая простая гидроизоляция отмостки выполняется пластилином. Его раскладывают по дому с уклоном наружу, утрамбовывают, а затем засыпают другими материалами, например, щебнем, чтобы он не смывался водой.

В зависимости от назначения используются следующие виды гидроизоляционных жалюзи.

1. Навалом . Он состоит из двух слоев. Поверх нижнего слоя уплотненной глины (толщина 20 см) укладывается слой щебня толщиной 10 см. Вид гидроизоляции самый простой. Применяется для отвода воды с кровли через водосток и в районах с небольшим количеством осадков. По такой отмостке неудобно ходить. Со временем ее можно вымыть, когда глина намокнет.
2. Объем с дополнительной гидроизоляционной защитой. Отмостка усложняется. Подходит для защиты домов с подвалами. Рулонная гидроизоляция для отмостки укладывается на слой утрамбованной глины с наложением на фундамент, а затем засыпается щебнем или галькой. Чтобы слой не рыхлый, сделайте слоистый «пирог»: глина, лист гидроизоляции, слой крупнозернистого песка 5 см, геотекстиль, слой гравия толщиной 10 см, слой геотекстиля и щебня 10 см.Для сложных дорожных покрытий целесообразно использовать прочные материалы на основе полипропилена, пленки ПВХ и др.

Мягкая наливная тротуарная плитка все чаще используется в связи с появлением качественных облицовочных материалов – тротуарной плитки, искусственного камня и др. Их укладывают на слой песка, удобно и прочно.

Асфальтовое или бетонное покрытие

Твердая гидроизоляция шторки из бетона или асфальта – надежная защита от атмосферных осадков. В почве вокруг дома делается бороздка глубиной 25 см. Дно траншеи следует тщательно вскрыть. Затем строится опалубка для заливки бетона. В траншее укладывается нижележащий слой песка толщиной 10 см. Его смачивают водой и землей. На песок насыпают слой щебня толщиной 5 см, который также уплотняют. Поверх дорожная сетка для армирования.

Бетонный раствор желательно заливать за один прием, чтобы обеспечить необходимую прочность.После выравнивания поверхности и линейки уклон 5-10 ⁰ . После первичного застывания в течение двух часов этап покрывается пленкой на 2 дня. Это необходимо для поддержания влажности, что увеличивает прочность слоя. Покрытие также может быть асфальтовым.

Бетонное покрытие можно выложить из готовых плит. По характеристикам он похож на заливной. Сейчас широко применяется укладка брусчатки или тротуарной плитки. Для этого на водостойкий слой глины насыпается щебень, затем – песок, и на него наносится твердое покрытие.

Гидроизоляция и дренаж

Дренаж делается для отвода воды по внешнему краю жалюзи. Здесь можно вымостить канавку из камня. Под ним – гидроизоляция. Можно просто распилить и уложить асбестоцементную или пластиковую трубу. Выполняется с уклоном к дренажному колодцу.

Можно использовать уже готовые каналы или водоотводные лотки с решетками сверху.

Бюджетное решение – использование закрытого дренажа. Для этого в водосток укладывается геотекстиль, который засыпается щебнем, а затем сверху обматывается такой же тканью и засыпается песком.Гидроизоляция под шторкой и водоотвод делается единым блоком, чтобы вода не уходила в землю.

Особенности гидроизоляции отмостки

1. Гидроизоляция выбирается с учетом климатических условий, состояния грунта, наличия грунтовых вод и особенностей расположения дома.
2. Гидроизоляция отмостки вокруг дома может быть выполнена на разных уровнях. Во многих случаях достаточно бетонной стяжки. Но иногда требуется еще один этап защиты дома с применением рулонной гидроизоляции.Накладывается с припуском на высоту фундамента 15-20 см.
3. Качественная защита дома обеспечена, если фундамент покрыть битумной мастикой, а затем наложить на него утеплитель. Если он выполнен в несколько слоев, каждый из них приклеивается к стенам мастикой.
4. Жалюзи изготавливаются на основе гидроизоляционных цементов. Их можно сажать самостоятельно, добавляя добавки.

Проникающая изоляция фундамента.

Гидроизоляция фундамента и отмостки производится комплексно.Современный метод – обработка бетонных поверхностей проникающими составами, содержащими портландцемент с наполнителями и активными химическими добавками. Для этого необходимо открыть поры бетона с удалением слабых фрагментов. Поверхность перед обработкой необходимо смочить, но не чрезмерно, иначе материал расплывается (не более 5 литров воды на квадратный метр). При разбавлении материала необходимо соблюдать все инструкции. Важно, чтобы пропитка соответствовала типу поверхности.Наносится равномерно. Тонкие слои не будут правильно выполнять свои функции, а толстые – потрескаться. Заливка ям здесь неэффективна, так как средство предназначено для улучшения гидроизоляционных свойств самого бетона. Защитный состав заполняет поры, не пропуская влагу.

Вывод

Сделать отмостку может любой человек, не обладающий профессиональными навыками строителя. Однако делать это нужно правильно, чтобы надежно защитить фундамент от дождя.Особенно важна гидроизоляция отмостки.

Технические характеристики мембран

PREPRUFE® 300R Plus и 160R Plus (версия для США) | Ресурс

Специальное объявление: Благодаря огромному успеху гидроизоляционных мембран PREPRUFE® Plus, мы перешли от наших традиционных мембран PREPRUFE® к гидроизоляционным мембранам PREPRUFE® Plus. Пожалуйста, свяжитесь с вашим местным представителем, чтобы узнать больше об этой усовершенствованной системе гидроизоляции ниже класса.

Описание продукта

GCP Applied Technologies («GCP») Предварительно нанесенные гидроизоляционные мембраны PREPRUFE® 300R Plus и PREPRUFE® 160R Plus представляют собой уникальные композитные листы, состоящие из толстой пленки HDPE, чувствительного к давлению клея и погодостойкого защитного покрытия. Разработанные с использованием Advanced Bond Technology ™ и двойных клеевых швов ZipLap ™, мембраны PREPRUFE® Plus образуют целостное соединение с залитым бетоном. Это интегральное соединение специально разработано для обеспечения надежного барьера для воды, влаги и газа, чтобы предотвратить как проникновение, так и боковую миграцию воды.

Мембраны

PREPRUFE® 300R Plus и PREPRUFE® 160R Plus не имеют разделительной прокладки и предназначены для эффективной и надежной установки. Швы PREPRUFE® Plus ZipLap ™ обеспечивают адгезионное соединение внахлестку мембранных листов и обеспечивают превосходные характеристики в суровых условиях без необходимости использования специального оборудования, тепла или электроэнергии.

Преимущества

• Уникальная непрерывная адгезия к бетону, налитому против него, специально разработана для предотвращения миграции воды и предотвращения воздействия на мембрану осадка грунта под плитами.
• Разработан с полностью приклеенными водонепроницаемыми швами ZipLap ™ между адгезивом и адгезивом, что упрощает выполнение и детализацию.
• Обеспечивает барьер для воды, влаги и газа, физически изолируя структуру от окружающей подложки
• Простая установка с роликом / выдвижением сокращает время и стоимость установки.
• Мембрана не имеет разделительной прокладки, ускоряет монтаж и снижает количество отходов на строительной площадке.
• Белая поверхность, отражающая солнечные лучи, снижает повышение температуры.
• Простая и быстрая установка, не требует грунтования или скругления
• Может применяться для несъемной опалубки – позволяет максимально использовать ограниченное пространство
• Может быть продан сразу после нанесения и готов к немедленной установке стальной арматуры
• Мембрана не зависит от условий влажной рабочей площадки – не может активироваться преждевременно
• Собственно водонепроницаемая при поставке.Эта пассивная, нереактивная гидроизоляционная система не требует активации водой.
• Гидроизоляция не зависит от давления или гидратации.
• Установленная мембрана не подвержена воздействию циклов замораживания / оттаивания или влажного / сухого режима.
• Химическая стойкость – Разработана для защиты конструкции от воздействия солей или сульфатов, эффективна в большинстве типов почв и вод.
• Устойчив к метану и радону. Конкретные данные независимых лабораторных испытаний доступны по запросу.

Компоненты системы:

Мембрана

• Мембрана PREPRUFE® 300R Plus – Прочная мембрана толщиной 46 мил для горизонтального и вертикального использования. Предназначен для использования под плитами и на плотах (например, глиняных плитах) и для вертикальных глухих сторон. Предназначен для размещения тяжелой арматуры с использованием обычных бетонных распорок.
• Мембрана PREPRUFE® 160R Plus – стандартная мембрана толщиной 32 мил, предназначенная для вертикального использования в слепых помещениях, с нулевыми характеристиками для систем удержания почвы.Мембрана PREPRUFE® 160R Plus предназначена только для вертикального использования.

Вспомогательные компоненты (см. Самые последние листы технических данных для всех системных компонентов, доступных на gcpat.com)

• PREPRUFE® Tape LT – Низкотемпературная лента для закрытия обрезных кромок, концов рулона, провалов и обработки деталей в холодную погоду
• PREPRUFE® Tape HC – высокотемпературная лента для закрытия обрезных кромок, концов рулонов, провалов и обработки деталей при повышенных температурах
• PREPRUFE® CJ Tape LT – Лента для низкотемпературных стыков для строительных швов и деталей в холодную погоду
• PREPRUFE® CJ Tape HC – высокотемпературная шовная лента для строительных швов и деталей в жаркую погоду
• Жидкая мембрана BITUTHENE® – для герметизации проходов и т. Д.
• ADCOR® – гидрошпонки для швов в бетонных стенах и полах
• PREPRUFE® Tieback Covers – Предварительно сформированные крышки для удерживающих грунтовок стеновых анкеров
Мембраны
• PREPRUFE® 300R Plus LT Plus и 160R Plus LT представляют собой аналогичные мембраны, альтернативные мембранам PREPRUFE® 160R Plus и PREPRUFE® 300R Plus, и могут быть установлены с меньшими требованиями к ленте. При низких температурах монтажа; подробности см. на gcpat.com.
• DE NEEF® INJECTO® Трубные герметизирующие гидрошпонки для неподвижных бетонных строительных швов и проходов

Ограничения использования

• Одобренные виды использования включают только те виды использования, которые подробно описаны в этом техническом описании продукта и других текущих технических паспортах продукта, которые можно найти на gcpat.com
Мембраны
• PREPRUFE® 300R Plus и PREPRUFE® 160R Plus не предназначены для другого использования. Обратитесь в службу технической поддержки GCP, если ожидается или предполагается любое другое использование.
Мембраны
• PREPRUFE® 300R Plus и PREPRUFE® 160R Plus разработаны для рабочих температур ниже 120 ° F (49 ° C).
Мембраны
• PREPRUFE® 160R Plus не следует использовать в горизонтальном положении.
Мембраны
• PREPRUFE® 160R Plus не продаются и не используются на Ближнем Востоке.
Мембраны
• PREPRUFE® 300R Plus и PREPRUFE® 160R Plus не следует использовать с обычной двусторонней опалубкой. (См. Техническое письмо PREPRUFE® № TL- 0013 Формовочные системы для использования с мембранами PREPRUFE®.)

Специальное примечание. Когда эта информация загружается и распечатывается с глобального веб-сайта gcpat.com, нижний колонтитул в этом документе может ограничивать ее применимость в США. Обратите внимание, что информация и ссылки в этом документе настоящим расширены и относятся к Северной, Центральной и Южной Америке.

Безопасность и обращение

Пользователи должны прочитать и понять этикетку продукта и паспорта безопасности (SDS) для каждого компонента системы перед использованием. Все пользователи должны ознакомиться с этой информацией до начала работы с материалом. Перед использованием внимательно прочтите подробные меры предосторожности на этикетках продукта и паспорта безопасности. Актуальные паспорта безопасности можно получить на веб-сайте GCP gcpat.com или позвонив в GCP по бесплатному телефону 1-866-333-3SBM (3726).

Хранилище

• Соблюдайте годичный срок хранения и используйте в порядке очереди.
• Хранить в сухих условиях при температуре от 40 ° F (4,5 ° C) до 90 ° F (32 ° C).
• Хранить вдали от земли, под брезентом или иным образом защищать от дождя и грунтовой влаги.
• См. Техническое письмо PREPRUFE® № TL-0030 Срок годности / Хранение и обращение с гидроизоляцией GCP.

Установка

Техническая поддержка, подробные сведения и технические письма

Самые последние подробные чертежи и технические письма доступны на gcpat.com. Полные инструкции по применению см. В текущем Руководстве подрядчика GCP Applied Technologies и в литературе на сайте (www.gcpat.com). Документы в печатном виде, а также информация, найденная на других веб-сайтах, кроме www.gcpat.com, могут быть устаревшими или ошибочными. Перед использованием этого продукта важно, чтобы информация была подтверждена путем доступа к www.gcpat.com и просмотра самой последней информации о продукте, включая, помимо прочего, спецификации продукта, руководства для подрядчиков, технические бюллетени, подробные чертежи и подробные рекомендации. Просмотрите все материалы перед установкой мембран PREPRUFE® 300R Plus и PREPRUFE® 160R Plus.

Поддержка

также предоставляется штатными технически подготовленными торговыми представителями GCP Applied Technologies и персоналом службы технической поддержки, поддерживаемым центральным отделом технической поддержки исследований и разработок. Для получения технической помощи в деталях и решении проблем, пожалуйста, звоните по бесплатному телефону (866) 333-3SBM (3726).

Требования к температуре

• Мембраны PREPRUFE® 160R Plus и PREPRUFE® 300R Plus можно наносить при температурах от 25 ° F (-4 ° C) до 120 ° F (49 ° C). При установке мембран PREPRUFE® Plus в холодных или неблагоприятных погодных условиях (< 40 ° F или <4 ° C) использование ленты PREPRUFE® Tape LT необходимо на всех нахлестах и ​​деталях.PREPRUFE® Tape LT нельзя наносить при температуре окружающей среды выше 60 ° F (15,5 ° C). Все поверхности, на которые наносится лента PREPRUFE® Tape LT, должны быть чистыми и сухими, а антиадгезионная пленка с ленты должна быть удалена сразу после нанесения.
• В качестве альтернативы при температурах от 25 ° F (-4 ° C) до 60 ° F (15,5 ° C) можно использовать низкотемпературные мембраны PREPRUFE® 160R Plus LT и 300R Plus LT без обмотки перехлестов. (Низкотемпературные мембраны PREPRUFE® 160R Plus LT и 300R Plus LT и PREPRUFE® Tape LT не следует использовать, если температура во время установки превышает 60 ° F (15.5 ° С). Для получения дополнительной информации см. Лист технических данных мембран PREPRUFE® 300R Plus и 160R Plus LT и техническое письмо TL-0016 «Гидроизоляционные мембраны PREPRUFE®: установка в холодную погоду».
Мембраны
• PREPRUFE® 300R Plus и PREPRUFE® 160R Plus разработаны для эксплуатационных температур ниже 120 ° F (49 ° C).

Подготовка основания

Для всех поверхностей важно создать прочную и прочную основу, чтобы исключить движение во время заливки бетона.Основания должны быть ровными и гладкими, без зазоров и пустот более 0,5 дюйма (12 мм). Для устойчивости залить цементным раствором все отверстия, такие как трубопроводы и т. Д.

Горизонтальные поверхности – Основание не должно иметь рыхлых заполнителей и острых выступов. Избегайте изогнутых или закругленных поверхностей. При установке на землю или щебень убедитесь, что основание хорошо уплотнено, чтобы избежать смещения основания из-за дорожного движения или заливки бетона. Поверхность не обязательно должна быть сухой, но необходимо удалить стоячую воду.

– Используйте бетон, фанеру, изоляцию или другую одобренную облицовку шпунта для поддержки мембраны. Системы досок, такие как деревянная обшивка, должны быть плотно прижаты друг к другу, чтобы обеспечить поддержку, и смещение не должно превышать 0,5 дюйма (12 мм). Дренажный лист HYDRODUCT® 200 или 220 может использоваться для перекрытия пустот и зазоров до 50 мм перед установкой мембраны PREPRUFE®.

Применение мембраны

Мембраны

PREPRUFE® 300R Plus и PREPRUFE® 160R Plus имеют цветные полосы ZipStrips ^TM вверху и внизу в области шва на краю рулона. Обе ленты ZipStrips ^TM покрывают агрессивный клей. После удаления зеленого ZipStrip ^TM на верхней части мембраны и синего ZipStrip ^TM на нижней части мембраны достигается прочное сцепление между адгезивом и адгезивом в области перекрытия. PREPRUFE® ZipLap ^TM обеспечивает улучшенное уплотнение перекрытий в суровых условиях, в сочетании с быстрым и легким нанесением, без специального оборудования, тепла или электроэнергии.

Горизонтальные основания – (только мембрана PREPRUFE® 300R Plus)
Мембраны PREPRUFE® 300R Plus могут наноситься в горизонтальном направлении на гладкий подготовленный бетон или хорошо раскатанные и уплотненные грунтовые или щебеночные основания.Выдавите или раскатайте мембрану так, чтобы сторона пленки HDPE была обращена к основанию, а зеленая лента ZipStrip ^TM была обращена к бетонной заливке. Конечные круги следует располагать в шахматном порядке, чтобы избежать нарастания слоев. Оставьте зеленый и синий ZipStrips ^TM на мембране до завершения процедуры перекрытия. По завершении удалите съемную пленку. Свяжитесь с вашим местным представителем GCP для получения дополнительных сведений об установке бланков на картонные коробки.

Точно расположите следующие листы так, чтобы они перекрывали предыдущий лист на 3 дюйма.(75 мм) вдоль отмеченной кромки с синей полосой ZipStrip ^TM поверх зеленой полосы ZipStrip ^TM . Перед попыткой перекрытия убедитесь, что нижняя сторона следующего листа чистая, сухая и свободная от загрязнений. Отогните и удалите зеленые и синие полосы ZipStrips ^TM в области нахлеста, чтобы обеспечить адгезионное соединение внахлест. Обеспечьте непрерывное соединение без складок и плотно раскатайте плотным валиком.

• Мембраны PREPRUFE® 300R Plus можно вернуть на внутреннюю поверхность опалубки перекрытий.Для получения полностью склеенной системы и возможности соединения с самоклеящейся мембраной BITUTHENE® или жидкой мембраной PROCOR®, наносимой на все вертикальные структурные поверхности после снятия опалубки.
• Стулья с арматурой: см. Техническое письмо PREPRUFE® № TL-0015 Стулья с арматурой на мембранах PREPRUFE®.
Мембраны
• PREPRUFE® 160R Plus нельзя использовать в горизонтальном положении.

Вертикальные основания – Мембраны PREPRUFE® 300R Plus и PREPRUFE® 160R Plus могут быть применены вертикально к несъемной опалубке или смежным конструкциям, отвечающим указанным выше условиям вертикального основания.Механически закрепите мембрану вертикально с помощью креплений, подходящих к основанию, так, чтобы зеленый ZipStrip ^TM был направлен в сторону бетонной заливки. Мембрана может быть установлена ​​любой удобной длины. Крепление может быть выполнено через кромку в пределах 0,5 дюйма от передней кромки мембраны с помощью небольшой застежки с головкой с низким профилем, чтобы мембрана лежала ровно и позволяла плотно свернуть внахлест. Точно расположите каждый последующий лист так, чтобы он перекрывал предыдущий лист на 3 дюйма (75 мм) вдоль отмеченного края, с синей полосой ZipStrip ^TM поверх зеленой полосы ZipStrip ^TM .

Перед попыткой перекрытия убедитесь, что нижняя сторона следующего листа чистая, сухая и не загрязнена. Отогните и удалите зеленые и синие полосы ZipStrips ^TM в области нахлеста, чтобы обеспечить адгезионное соединение внахлест. Плотно сверните, чтобы обеспечить водонепроницаемое уплотнение.

Обратите внимание, что мембраны PREPRUFE® 300R Plus и PREPRUFE® 160R Plus не должны использоваться с обычной двусторонней опалубкой. (См. Техническое письмо PREPRUFE® № TL-0013 Формовочные системы для использования с мембранами PREPRUFE®.)

Концы рулона и обрезанные края – Перекрывайте все концы рулона и обрезанные кромки минимум на 3 дюйма (75 мм) и убедитесь, что область чистая и свободная от загрязнений, при необходимости протерев влажной тканью. Дайте поверхности высохнуть и нанесите ленту PREPRUFE® Tape LT (или HC в жарком климате) по центру по краям нахлеста и плотно закатайте. Немедленно снимите тонированную пластиковую прокладку с ленты.

Ремонт мембраны

Осмотрите мембрану перед установкой арматуры, опалубки и окончательной укладкой бетона. При необходимости мембрану можно легко очистить механической мойкой. Отремонтируйте повреждение, протерев область влажной тканью, чтобы убедиться, что область чистая и свободная от пыли и других загрязнений, и дайте мембране высохнуть.

Устраните небольшие проколы и срезы (0,5 дюйма / 12 мм или меньше), применив соответствующую ленту PREPRUFE® по центру поврежденного участка. Устраните проколы и отверстия размером более 0,5 дюйма (12 мм), применив пластырь из той же свежей мембраны PREPRUFE®. Расширьте патч на 6 дюймов.(150 мм) за пределы поврежденного участка. Закройте все края пластыря подходящей лентой PREPRUFE®. Если открытая кромка потеряла адгезию или нахлесты не были закрыты, убедитесь, что область чистая и сухая, и накройте свежей соответствующей лентой PREPRUFE®. Любые участки поврежденного клея следует закрыть лентой PREPRUFE®. Вся лента PREPRUFE® должна быть плотно свернута, а тонированная антиадгезионная пленка удалена.

Срезы или разгрузочные надрезы можно стыковать или перекрыть и отремонтировать, применив соответствующую ленту PREPRUFE® с центром на краю нахлеста или в центре стыкового соединения. Если невозможно создать стыковое соединение или перекрытие, отремонтируйте с помощью той же свежей мембраны и ленты PREPRUFE®, как описано выше.

Заливка бетона

Убедитесь, что пластиковая антиадгезионная пленка удалена со всех участков, где была наложена лента PREPRUFE® (Примечание: для PREPRUFE® 300R Plus и PREPRUFE® 160R {Plus мембраны не имеют антиадгезионного покрытия)

В большинстве климатических условий бетон следует заливать в течение 56 дней после установки мембраны. Если температура окружающей среды будет превышать 38 ° C (100 ° F) в течение более семи дней, бетон следует укладывать в течение 42 дней после установки мембраны.Бетон необходимо укладывать и тщательно уплотнять, чтобы не повредить мембрану. Никогда не используйте острые предметы для уплотнения бетона.

Снятие опалубки

Перед снятием опалубки, поддерживающей мембраны PREPRUFE®, требуется минимальная прочность бетона на сжатие 3000 фунтов на квадратный дюйм (20 Н / мм ² ). Преждевременное снятие изоляции может привести к смещению мембраны и / или растрескиванию бетона. (См. Техническое письмо PREPRUFE® № TL-0017. Удаление опалубки, установленной на мембраны PREPRUFE®.)

После снятия опалубки и перед засыпкой все открытые мембраны PREPRUFE® должны быть защищены от повреждений утвержденным защитным слоем.

Предложение

Размеры (номинальные)	Мембрана PREPRUFE® 300R Plus	Мембрана PREPRUFE® 160R Plus
Размер рулона Примечание # 1	3 фута 10 дюймов x 102 фута (1,17 м x 31,15 м)	3 фута 10 дюймов x 120 футов (1,17 м x 36,6 м)
Вес рулона	108 фунтов (49 кг)	92 фунта (42 кг)
Минимальный боковой / конечный нахлест	3 дюйма(75 мм)	3 дюйма (75 мм)
Примечание: при расчете покрытия учитывайте минимальное количество боковых / конечных нахлестов

Примечание № 1 Длина отдельного рулона может варьироваться +/- 1%

Физические свойства

Имущество	Типичное значение PREPRUFE® 300R Plus	Типичное значение PREPRUFE® 160R Plus	Метод испытаний
Цвет	белый	белый
Толщина	0. 046 дюйма (1,2 мм)	0,8 мм (0,032 дюйма)	ASTM D3767
Сопротивление боковой миграции воды	Проход при гидростатическом напоре 231 фут (71 м)	Проход при гидростатическом напоре 231 фут (71 м)	ASTM D5385 1
Гибкость при низких температурах	Не подвержен воздействию при -20 ° F (-29 ° C)	Не подвержен воздействию при -20 ° F (-29 ° C)	ASTM D1970
Устойчивость к гидростатическому напору	231 фут (71 м)	231 фут (71 м)	ASTM D5385 2
Удлинение	400%	400%	ASTM D412 3
Предел прочности, пленка	4000 фунтов на квадратный дюйм (27.6 МПа)	27,6 МПа (4000 фунтов на кв. Дюйм)	ASTM D412
Циклическое изменение трещин при -23 ° C (-9,4 ° F), 100 циклов	Незащищенный, прошел	Незащищенный, прошел	ASTM C836 4
Устойчивость к проколам	200 фунтов (890 Н)	100 фунтов (445 Н)	ASTM E154
Адгезия к бетону на отслаивание	5 фунтов / дюйм. (880 Н / м)	5 фунтов / дюйм.(880 Н / м)	ASTM D903 5
Адгезия при отслаивании внахлестку	8 фунтов / дюйм. (1408 Н / м)	8 фунтов / дюйм. (1408 Н / м)	ASTM D1876 6
Проницаемость для водяного пара	<0,01 допустимых отклонений (0,6 нг / (Па x с x м 2 ))	<0,01 допустимых отклонений (0,6 нг / (Па x с x м 2 ))	ASTM E96, метод B

<sub>Сноски:
1.Сопротивление боковой миграции воды проверяется путем заливки бетона на мембрану с отверстием и воздействия на мембрану гидростатического напора воды. Испытание измеряет сопротивление боковой миграции воды между бетоном и мембраной. №
2. Испытания мембран PREPRUFE® на гидростатический напор выполняются путем заливки бетона на мембрану внахлест. Перед тем, как бетон застынет, прокладка толщиной 0,125 дюйма (3 мм) вставляется перпендикулярно мембране для создания зазора. Отвержденный блок помещают в камеру, где вода подается на поверхность мембраны до указанной головки.
3. Удлинение мембраны происходит со скоростью 2 дюйма (50 мм) в минуту.
4. Бетон заливают против мембраны PREPRUFE® и дают ему затвердеть (минимум семь дней). №
5. Бетон заливают поверх защитного покрытия мембраны и дают ему полностью высохнуть (минимум семь дней). Отслаивающая адгезия мембраны к бетону измеряется со скоростью 2 дюйма.(50 мм) в минуту при комнатной температуре.
6. Испытание проводится через 15 минут после формирования нахлеста и проходит со скоростью 2 дюйма (50 мм) в минуту при 72 ° F (22 ° C).</sub>

[PDF] Гидроизоляция тупика –

Скачать Слепая гидроизоляция – это …

Гидроизоляция линдсайд B

– это система, в которой гидроизоляционная мембрана, расположенная ниже уровня, временно прикрепляется к системе удержания грунта, обращенной к выемке, перед заливкой бетонного фундамента против нее. Требуется там, где будут недоступны внешние грани фундаментных стен. Обычная ситуация, требующая гидроизоляции отводных стен

, – это близость соседних границ собственности или других прилегающих структур, которые препятствуют выемке грунта за пределами стен фундамента (Фото 1). Строго говоря, это гидроизоляция с положительной стороны, но проблема гидроизоляции с обратной стороны иногда решается с помощью гидроизоляции с отрицательной стороны или с помощью встроенной гидроизоляции.1 Гидроизоляция под напорными плитами на грунте также является формой гидроизоляции с внешней стороны.

Фото 1 – Система удержания грунта для гидроизоляции отводов на нулевом участке фундамента. 6

•

ИНТЕРФЕЙС

В этой статье обсуждается защита от воды вслепую, а также плюсы и минусы различных типов мембран, которые в настоящее время продаются в США для этого использования. Сюда не входят продукты, произведенные для использования на площадях и подобных местах, где гидроизоляционная система не подвергается гидростатическому давлению. Он также не включает кристаллические и аналогичные покрытия, наносимые на отрицательную сторону фундаментов, и добавки к монолитному бетону.ИСТОРИЧЕСКАЯ ИНФОРМАЦИЯ Жилые помещения ниже уровня земли традиционно предназначались для систем отопления и служили складскими помещениями2. Они редко были глубже одного этажа. Однако за последние 50 лет потребовались более глубокие подвалы для наземных парковок и оборудования для кондиционирования воздуха, которое стало популярным после Второй мировой войны. Здания в больших городах выстраивались вдоль линий и выходили на улицы, заполненные подземными коммуникациями. Таким образом, нанесение гидроизоляции на наружную сторону фундамента стало нецелесообразным.Сегодняшние фундаменты обычно представляют собой железобетонные конструкции. Но до рубежа девятнадцатого века фундаменты возводились в основном из камня толщиной несколько футов и часто с внутренней стороны покрывали цементом. Водостойкость обрезков была увеличена за счет добавления железных опилок и окислительного катализатора, которые вызывали коррозию и разбухание железа, уплотняя обрезки. Ограниченное проникновение влаги в эти каменные фундаменты M AY / J U N E 2 0 1 1

часто происходило3, но не считалось критическим, поскольку оборудование, расположенное в подвале, могло выдерживать сырость.Однако, когда подвалы строились в районах с высоким уровнем грунтовых вод, требовалась более водостойкая конструкция для удовлетворения требований чувствительных к влаге помещений. Выбор был либо в строительстве водонепроницаемого подвала со стенами и плитами, достаточно прочными, чтобы выдерживать гидростатическое давление, либо в создании дренажной системы из отстойников и насосов для снижения давления воды. Сторонники дренажной системы утверждали, что «интерес к возросшей стоимости строительства подвала, устойчивого к гидростатическому давлению, был больше, чем затраты на обеспечение отстойников и эксплуатацию насосов».«Часто система защиты от грунтовых вод заключалась в добавлении химикатов в бетон для его уплотнения за счет заполнения пустот. Эти добавки состояли из мелкодисперсного песка, коллоидных глин или гашеной извести. Некоторые добавки, такие как стеараты и масло, были предназначены для отталкивания воды. В 1910 году в «Engineering News» сообщалось: «Масло в количестве 10% от веса цемента дает очень удовлетворительные результаты» и является экономичным, «поскольку нефть стоит примерно от 6 до 7 центов за галлон или примерно на 60-70 центов больше за куб. двор бетона.”4 Использование добавок не нашло однозначного признания. Киддер-Паркер в своем Справочнике за 1945 год приводит отчет, опубликованный Комитетом ASTM D08 примерно в 1927 году, относительно проницаемости бетона и методов, используемых для придания ему водонепроницаемости. В отчете комитета обсуждаются результаты лабораторных испытаний и информация, полученная с мест. Он оценивает «добавление посторонних веществ» и «внешние воздействия». Комитет пришел к выводу, что добавки к бетону были сомнительно полезными, в то время как защитные покрытия – как битумные, нанесенные на внешние поверхности бетона, так и цементные, наносимые на внутренние поверхности, – оказались эффективными. На рубеже двадцатого века популярные применения гидроизоляции слепых сторон подвалов нулевой линии состояли из возведения дренажных плиток против кирпичной системы удержания грунта с последующим покрытием их кирпичами, смоченными в горячей каменноугольной смоле. (Также использовались асфальтовые кирпичи, которые окунали в горячий [неотдуваемый] асфальт.) В качестве альтернативы, поверх плитки можно было бы нанести несколько слоев мешковины или войлока, смоченного горячей смолой или асфальтом, и покрыть кирпичом. Затем к нему была залита бетонная фундаментная стена. M AY / J U N E 2 0 1 1

Рис. 1 – Историческая система гидроизоляции отводов.

(рисунок 1). Котлы, которые были расположены в подвале, поддерживали достаточно теплые стены фундамента, чтобы каменноугольный пек оставался мягким и позволял его герметизировать при смещении грунта, вызывающем раскрытие швов. Хорошее качество изготовления имеет решающее значение для успешной гидроизоляции, но не всегда достигается совершенство. Следовательно, предусмотрительный проектировщик полагался не только на систему гидроизоляции, но и установил дренажную систему под гидроизоляционной плитой, которая проводила инфильтрацию воды в отстойник, из которого она перекачивалась в канализацию.К сожалению, большинство муниципальных очистных сооружений отказываются принимать сброс подземных вод или принимают его на ограниченной основе. СТОРОННЕЕ ГИДРОИЗОЛЯЦИОННЫЕ МЕМБРАНЫ Как правило, отводные мембраны можно разделить на две категории: • Прикрепленные • Неприкрепленные Прикрепленные типы – это мембраны, которые предназначены для механического или адгезионного приклеивания к бетону после его заливки на них. Неприкрепленные типы – это те, которые покрыты гранулированным соединением бентонита6 или гидрофильным полимером, который предназначен для набухания при контакте с водой, и

образуют непроницаемый водонепроницаемый гель между почвой и бетоном или пластичный термопластичный лист.До 2000 года было всего несколько производителей, которые производили мембраны, специально предназначенные для рынка гидроизоляции для слепых. Большинство этих продуктов были либо системами бентонит-глина, либо однослойными или наложенными мембранами, предназначенными для прилипания к бетонной заливке против них. Адгезия была достигнута химическим путем или за счет механического сцепления волокон бетона. Использование гидроизоляции с отводами росло по мере того, как все больше зданий строилось в густонаселенных районах, что лишало возможности расширить систему удержания грунта за пределы фундамента, чтобы ее можно было применять на положительной стороне стен фундамента.Это побудило производителей гидроизоляционных мембран с положительной стороны выйти на рынок и основать производителей гидроизоляции для слепых зон для разработки новых продуктов. В настоящее время они включают компаунды на основе бентонитовой глины и гидрофильные полимеры, ламинированные на плитку из EIP, HDPE и геотекса; самоклеящийся SBS, ламинированный на полиэфирный флис; HDPE с клеевым покрытием; битумная эмульсия, модифицированная полимером; и бутиловый сплав, ламинированный с ТПО. Существующие производители водозаборников INTERFACE

•

7

предлагают на рынке один или несколько из них: • Лист, нанесенный на систему удержания почвы, полностью или частично состоящий из бентонита, который будет создавать водонепроницаемый гель между ним и бетоном это брошено против него.• Водонепроницаемая пленка, прикрепленная к системе удержания грунта, которая прикрепляется к бетону, залитому против нее, и, таким образом, предотвращает миграцию вытекающей воды. • Лист, прикрепленный к системе удержания грунта, который является водонепроницаемым и содержит бентонит или соединения на основе гидрофильных полимеров и предотвращает попадание воды из просачивающейся воды в бетон. Лист может быть спроектирован или не предназначен для повторного прикрепления к бетонной заливке напротив него. • Двухкомпонентная полимерно-модифицированная асфальтовая эмульсия холодного нанесения.Все эти системы предназначены для облегчения обнаружения утечек за счет ограничения миграции воды утечки между мембраной и бетоном. МЕМБРАНЫ НА ОСНОВЕ БЕНТОНИТА Старые системы бентонитовой глины, такие как напыленные и затираемые шпателем, а также панели из крафт-картона с глиняным наполнением, как правило, были оставлены их производителями в пользу бентонита, инкапсулированного в геотекстиль, или бентонита, ламинированного на листах термопласта. Они были введены для преодоления недостатков панелей и напыления, которые не дали результата, когда бентонит был смыт проточной водой.Однако новые продукты не решали полностью проблему отказа, когда в устройстве удержания почвы образовывались пустоты, и не уделялось должного сдерживания. БЕНТОНИТ / ТЕРМОПЛАСТИЧЕСКИЕ ЛАМИНИРОВАННЫЕ МЕМБРАНЫ Термопластичные ламинированные изделия пытались исправить эрозию бентонитовой глины путем введения листовой мембраны в качестве первой линии защиты и использования гелеобразующего бентонита, связанного с ней, чтобы предотвратить попадание воды, которая проникла в швы, с бетон.Сами по себе термопластические листы не могут считаться удовлетворительной водонепроницаемой мембраной, поскольку они не обладают способностью предотвращать боковую миграцию протекающей воды между бетоном и мембраной 8

•

INTERFACE

. Это должно было быть выполнено с помощью бентонита, но это было эффективно только тогда, когда между субстратом и мембраной постоянно поддерживалось достаточное давление, чтобы удерживать бентонитовый гель. Карим Аллана сообщил о HDPE / бентоните. Фото 2 – Битумная мембрана, установленная под давлением плиты, и разрушение, которое привело к отслоению досок.из-за влаги, которая деформировала деревянную изоляцию БИТУМНЫХ МЕМБРАН.7 Использование многослойного каменноугольного пека В настоящее время гранулированные бентонитовые соединения, ламинированные на термопластичные мембраны HDPE, настолько ограничены листами ЛОС, которые продаются, один с правилами, что их использование сегодня практически дополнительного геотекстиля, облицовочного бетона, нет. Они были заменены двухслойным модифицированным хлоропреном асфальтом, который предназначен для противодействия гидратации на вертикально установленных установках, но не для связывания мембраны, и асфальтового листа, модифицированного SBS, с покрытием из полиэфирного нетканого материала. К бетону. Более старая модифицированная хлоропреном мембрана – это БЕНТОНИТ / ГЕОТЕКСТИЛЬНЫЕ МЕМБРАНЫ, которые, как сообщается, связываются с бетоном, поскольку он мягкий. Эти продукты инкапсулируют бентонит, закрепленный теплотой гидратации цемента, между слоями тканого и нетканого материала, когда бетон заливается на него. Полипропилен. Бентонит предназначен для новых мембран, состоящих из полиэфира, набухающего при гидратации, и один продукт – флис или нетканый материал, ламинированный на поверхность с геотекстилем, который, как сообщается, представляет собой модифицированный асфальт, – также предназначены для образования механической связи с бетоном, механически связующей. к бетону, брошенному против них.Один производитель выставляет против него акцию. За исключением изделий, облицованных распылением, двухкомпонентных, модифицированных геотекстилем, асфальтовая эмульсия бентонитовых мембран, которая, как утверждается, является химической, основана на принципе, заключающемся в том, что водонепроницаемость сцепляется с бетонным покрытием. Их можно получить, сохранив постоянную мембрану, которая продается как система газового пароизоляции (Фото 2). сжатие между системами удержания грунта. Более старая двухслойная мембрана имеет форму 45 и бетонный фундамент.В этом году послужной список, в то время как более новый, SBS позволяет набухающей глине образовывать суффиксные мембраны, которые еще предстоит установить. Минимальное давление для предотвращения попадания воды в бетон и его бокового перемещения. Асфальтобетонная эмульсия имеет несколько ограниченный характер. Критическим для этого является эффективность устойчивости почвы к гидростатическому давлению, система удержания обеспечивает твердую, без пустот по сравнению с двумя другими. поддержка. Это не всегда так в реальном мире, где существуют осадки, прерывистое давление ТЕРМОПЛАСТИКА И ПНД на КЛЕЙ, ПОВЕРХНОСТЬ, коррозия и гниль, а МЕМБРАНЫ Одна из старейших однослойных отводных стенок объединяется, разрушая структурную целостность гидроизоляционных мембран, состоит из субстрат. Это может снизить давление удержания ниже того, которое требуется для листа HDPE, покрытого клеем. Обеспечьте водонепроницаемость. Тот факт, что эта недавно представленная система состоит из непросто достижимой, отмечают Гиббонс и ТПО мембрана, покрытая бутиловым адгезивом, Тоул, 8, которые указывают на то, что это происходит с Западного побережья. Обе мембраны предназначены для химического связывания с бетонной заливкой. Практика использования дробеструйного крета в качестве системы удержания почвы «не обеспечивает необходимого противодействия им. Швы герметизированы с помощью ограничивающего давления, что позволяет использовать бентонитовую ленту, чувствительную к давлению.Из полиэтилена высокой плотности / клейкого листа производятся пластинки для … создания водонепроницаемого слоя ». Он не рекомендует использовать его в жалюзи на стороне, где клейкая поверхность будет покрыта торкрет-бетоном.9 Лист HDPE толстый и плохо адаптируется к изменению плоскости. Производитель рекомендует использовать самоприклеивающийся прорезиненный лист асфальта; двухкомпонентный уретан, наносимый шпателем, модифицированный асфальтом; и ленты. Этот переход оказался наиболее уязвимой частью системы и должен быть тщательно спроектирован и установлен (Фото 3).Лист ТПО / бутил представляет собой самоклеящийся ТПО толщиной 22 и 30 мил, который является более гибким. Швы притерты и заклеены заводским клеем. Еще предстоит продемонстрировать, удовлетворительно ли работает этот шов, когда 30-миллиметровый лист переворачивают на фундамент и заливают бетон. ШВЫ Как и все листовые мембраны, швы – это ахиллесова пята, через которую наиболее вероятно проникновение воды. Движение субстрата может открыть так называемые бентонитовые напорные швы, которые просто соединяются внахлест или механически закрепляются и зависят от сжатия почвы для сохранения их водонепроницаемости.Проклеенные швы улучшают целостность шва, поскольку они лучше сопротивляются усадке, характерной для HDPE. Термоплавкие швы намного лучше, но дороже. Тем не менее, термоплавкие швы обеспечивают наибольшую устойчивость к разрушению шва, вызванному разным перемещением бетона и основания. Вероятно, единственное место, где швы становятся критическими, – это переход от горизонтального к вертикальному и вертикальное повторное-

Фото 4 – Заделанная изоляция. M AY / J U N E 2 0 1 1

Фото 3 – Листовая мембрана HDPE на глиняной плите и утеплителе.

входной угол. Листы термопласта обычно толстые и могут быть довольно жесткими в холодном климате. Они часто толще для использования под давлением плит, чем те, которые используются для футеровки. При горизонтальном / вертикальном угле втягивания большинство производителей предлагают, чтобы горизонтальная мембрана была повернута вверх по стене на определенное расстояние и перекрыта вертикально установленной мембраной. Это часто приводит к образованию тентов, потому что лист слишком жесткий, чтобы соответствовать прямому углу. Заклеенный шов также загибается.Когда бетонная фундаментная стена приливается к скошенному углу, швы

подвержены разрыву или отслаиванию. Это усугубляется на переходах, где плита встречается с внутренними и внешними углами фундамента, колоннами и крышками свай. При толщине листа, превышающей 60 мил, хорошие узкие углы практически невозможно изготовить одним целым. Соединения листов термопласта, которые свариваются или которые используют комбинацию более гибких листов и лент и с жидким компонентом, обычно работают лучше, чем те, которые основаны на клеях или бентонитовых притирках.ПРИКРЕПЛЕНИЕ К ОСНОВАНИЮ Основная предпосылка гидроизоляции слепых стен состоит в том, что мембрана должна быть надежно, хотя и временно, закреплена в системе удержания почвы. Он должен сопротивляться смещению из-за проседания влажного бетона и быть способным перекрывать небольшие пустоты, уступы и другие неровности поверхности с разрывом или расслоением швов. Ее не следует закреплять настолько прочно, чтобы смещение грунтоудерживающей системы оторвало ее от затвердевшего бетонного фундамента. Необходимо учитывать сейсмические события, коррозию, эрозионное коробление и распад.Кроме того, он должен обеспечивать равномерную опору без пустот, которые могут локализовать давление и разорвать мембрану. Системы удержания грунта обычно состоят из утеплителя или торкретбетона, но также могут включать шпунт. Утеплитель обычно устанавливается с швами размером 1 дюйм или более между брусками и должен быть перекрыт, чтобы образовалась гладкая, прочная поверхность INTERFACE

• 9

, на которую будет вставлена ​​перегородка. Это роль фанерной обшивки, дренажных композитов, защитных плит и жесткой изоляции (Фото 4).Прикрепление мембраны к системе удержания грязи должно рассматриваться как временное, и что крепежные детали будут разъедать и / или субстрат, в который они вбиваются, гниет или разрушается. В конце концов, изоляция больше не будет обеспечивать равномерную структурно прочную опору. Если удерживающая система смещается, гниет, скручивается, складывается или распадается, мембрана может сместиться в вертикальном или поперечном направлении, или образовавшиеся пустоты могут не обеспечивать необходимое давление, требуемое для бентонита, и ее водонепроницаемость может оказаться под угрозой. .10 Во всех трех системах используются водонепроницаемые швы. Листы, содержащие бентонит, зависят от начальной и постоянной целостности системы удержания почвы для поддержания твердых поверхностей без пустот, которые будут способны противостоять проникновению воды. Слепые мембраны, которые зависят от адгезии к бетону, разделяют эту проблему нестабильных оснований, но не в такой степени. Сдвиг, оседание или подобное поперечное движение системы удержания грунта может привести к разрыву слабой связи между мембраной и бетоном, разрыву крепежных элементов или открытых швов между листами.Часто это можно минимизировать, вставив несколько слоев материала между мембраной и утеплителем. Обычными компонентами являются фанера, защитные плиты, дренажные композиты и пенополистирол низкой плотности, которые использовались отдельно или в комбинации. Различное движение между мембраной и утеплителем может быть поглощено путем приклеивания этих компонентов, а не их механического закрепления или обеспечения внутреннего сдвига пенополистирола низкой плотности. Однако могут потребоваться некоторые крепежные детали, чтобы противостоять силам сдвига, возникающим при укладке бетона.МЕМБРАНЫ ПОД ДАВЛЕНИЕМ ПЛИТЫ Мембраны для использования под давлением плиты аналогичны тем, которые используются для гидроизоляции тупика на фундаменте – гидроизоляционный фундамент тупика повернут на 90 градусов. Они предназначены для приклеивания к нижней стороне налитой поверх них плиты под давлением. Mechani10

•

ИНТЕРФЕЙС

Фото 5 – Бентонитовая мембрана под давлением плиты. адгезивно или адгезивно или набухать при контакте с водой с образованием водонепроницаемого геля. Мембраны устанавливаются на уплотненном гравийном грунте или неармированной бетонной плите из глинистого раствора.Гравий должен быть хорошо уплотнен и не иметь пустот или ямок, которые могут позволить мембране затвердеть. На глиняной плите также не должно быть пустот, гребней или неровностей поверхности, которые не могут обеспечить равномерную опору (фото 5). Ни глиняная плита, ни уплотненный гравий не предназначены для поддержки мембраны на протяжении всего срока службы здания. Гравий в конечном итоге осядет или вымыт, а глиняная плита разрушится. Когда это происходит, мембрана должна оставаться прочно приклеенной к плите, работающей под давлением, иначе бентонит останется в состоянии сжатия.В этом отношении склеенная мембрана обеспечивает превосходную водонепроницаемость. Однако способность обеспечить заводское механическое или клеевое соединение Satis

может быть нарушена в ходе нормального процесса строительства. Листы, которые зависят от механического сцепления бетона с геотекстильными волокнами, могут иметь эти волокна, сжатые в результате дорожного движения и хранения материала до такой степени, что они больше не могут обеспечивать удовлетворительное соединение. Листы, которые зависят от химической адгезии, могут потерять свою адгезию при покрытии пленкой грязи, которая концентрируется в лужах на поверхности.Обе проблемы часто можно избежать, наложив слой бетона толщиной 2-3 дюйма поверх мембраны как можно скорее после завершения каждой секции. Это защитит мембрану, и ее поверхность можно будет скрепить с пластиной давления. Это имеет дополнительное преимущество, заключающееся в том, что арматурные стулья, опоры для труб и т.п. будут опираться на бетонную заливку, а не непосредственно на мембрану. ДИЛЕММА ДИЗАЙНЕРА В отличие от кровли, нижняя гидроизоляция предназначена для удовлетворительного функционирования в течение всего срока службы здания.После того, как бетон уложен на мембрану, она становится практически недоступной для ремонта. Это представляет собой проблему для дизайнера, который заинтересован в изучении некоторых новейших систем гидроизоляции слепых стен, но испытывает недостаток в комфорте, характерном для длительного опыта. Обратите внимание, что гарантии не предусматривают снятие и замену покрывающего слоя в случае выхода мембраны из строя. Кроме того, физический и логистический

Фото 6 – Закачка раствора. M AY / J U N E 2 0 1 1

Ограничения по удалению 3–5 футов бетона для доступа к мембране делают эту процедуру непрактичной.Как же тогда благоразумный дизайнер может отправиться в неизведанный мир новых систем гидроизоляции слепых сторон или даже более старых проверенных систем, которые облачены в новую одежду? Поскольку выбрать гидроизоляционную мембрану, которая будет работать бесконечно долго, так же нереально, как и выбрать такую, при которой вероятность отказа равна нулю, определенная степень риска должна быть принята как неизбежная. Всегда есть повод для беспокойства при выборе новых систем, которые не имеют достаточно долгого опыта как по характеристикам мембран, так и по знакомству установщика с процедурами установки.Выбор и применение неправильной системы гидроизоляции может привести к утечкам и существенным финансовым последствиям. К счастью, есть несколько хорошо разработанных методов исправления ситуации, когда вода начинает стекать по стенам фундамента или пузыриться через стыки в плите перекрытия. Возврат к системам гидроизоляции с отрицательной стороной – это проверенный метод предотвращения инфильтрации. Сегодня существуют кристаллические гидроизоляционные составы, которые доказали свою эффективность для затирки швов.Их можно наносить на большие площади подготовленного бетона или использовать для заполнения трещин и швов. Однако это средство может быть побеждено из-за недоступности оборудования, установленного у фундаментной стены или у пересекающихся перегородок (Фото 6). В качестве альтернативы, когда большие площади бетонных стен и плит перекрытия недоступны, в трещины и стыки можно залить гидрофильный уретан или акрилаты. Гидрофобный уретан можно также ввести за стены или под плиту, чтобы создать завесу из химического раствора.Бентонитовая суспензия (Bentogrout®) также может закачиваться за фундаментные стены и особенно подходит там, где были установлены мембраны на основе бентонита. Доступность этих методов исправления ситуации должна развеять некоторые опасения по поводу использования одной из новейших систем гидроизоляции слепых стен. Дополнительную защиту можно обеспечить другими методами, которые минимизируют проникновение воды. Поскольку большинство протечек в подвалах происходит на стыках строительных конструкций, использование гидрофильных гидрошпонок в этих местах должно быть обязательным при наличии гидростатического давления.В местах, где люди особенно чувствительны к утечкам, в стыках также должны быть предусмотрены возвратные шланги. Избегать горизонтальной конструкции также желательно, когда это возможно, поскольку трудно обеспечить водонепроницаемость пересечения горизонтальных и вертикальных гидрошпонок. Наконец, ничто не может сравниться с гарантией качества во время установки. Производитель мембраны должен принимать непосредственное участие на каждом этапе установки, начиная с первоначального выбора продукта.После встреч по предварительной гидроизоляции он должен провести занятия на месте, чтобы проинструктировать аппликаторов и проработать детали. Обработка соединительных головок, расширителей формы, точек колодцев и других пенетраторов

должна быть подробно описана на заводских чертежах, а также средства и методы, решаемые в полевых условиях до начала работ. РЕКОМЕНДАЦИИ Невозможно избежать сбоев в гидроизоляции слепых окон, используя один из продуктов, представленных на рынке за последние десять лет, но разумный дизайнер может принять меры для снижения рисков и обеспечения долговременной водонепроницаемости подвала.• Выбирайте продукцию от производителей, которые имеют опыт производства

INTERFACE

• 11

•

•

•

•

•

•

• •

•

и установки систем водонепроницаемости . Привлекайте технические силы производителя на ранней стадии и на начальных этапах установки. Не полагайтесь на информацию об акциях. Подготовьте исчерпывающе подробные строительные и производственные чертежи, которые будут учитывать проникновения, смену плоскостей, анкерные крепления, ригели, опоры граблей, заглушки свай, строительные швы и другие связанные проблемы.Проведите обязательные предварительные встречи с подрядчиком по выемке грунта, чтобы изучить все средства и методы удержания почвы. Сюда входит и расположение точек колодцев. (Точки колодцев никогда не указываются на чертежах; но если они расположены слишком близко к фундаментным стенам, соответствующая гидроизоляция становится чрезвычайно трудной). Обеспечьте гидроизоляцию на всех строительных стыках в фундаментных стенах и напорных плитах на уровне земли. Гидрофильные каучуки с наполнителями из бентонита или без них в основном заменили ПВХ и другие сальники.Рассмотрите возможность установки повторно вводимых шлангов в местах высокого давления и чувствительности к влаге. Сообщите владельцу, что некоторую протечку не всегда можно предотвратить, но существуют установленные средства и методы, чтобы остановить проникновение воды в случае ее возникновения. Если влажность угрожает нанесенной отделке, подумайте о применении покрытий, специально разработанных для снижения излучательной способности до приемлемого уровня. Используйте глиняную плиту под плитами под давлением, а не утрамбованный гравий. Тщательно детализируйте переходы плоскостей листа.Используйте брусья или набор листов, ленты и жидкого компонента системы, а не полагайтесь на данные производителя. Поскольку пена при возведении арматуры и распределителей формы часто повреждает гидроизоляцию на месте, суперинтант подрядчика по гидроизоляции должен проверять мембрану перед каждым подъемом бетона.

ENDNOTES 1. Некоторые из подводных камней при использовании гидроизоляции с отрицательной стороны – это отсутствие положительного контроля водяного пара 12

•

ИНТЕРФЕЙС

2.

3. 4. 5.

6.

7.

и неоднородности, возникающие на пересекающихся стенках среза и промежуточных подвесных плитах. Киддер-Паркер, Справочник архитекторов и строителей, 18-е издание, 1945 г., John Wiley & Sons, Нью-Йорк, Нью-Йорк. Там же. Там же. Свойства мембран были получены из последней литературы, опубликованной W.R. Grace, Carlisle Coatings and Waterproofing, Tremco, Soprema, Cetco, W.R. Meadows и Laurenco. Термин «бентонит», используемый в этой статье, относится к натриевой бентонитовой глине и ее соединениям, модифицированным полимером.Карим Аллана, «Бентонитовый композит

Гидроизоляционная система, не отвечающая требованиям, неисправности и решения», Институт герметика, гидроизоляции и восстановления, Зимнее техническое совещание 2010 г., Саус-Бич Майами, Флорида, 21-24 февраля 2010 г. 8 . Дэниел Дж. Гиббонс и Джейсон Л. Тоул, «Гидроизоляция стен из торкрет-бетона ниже класса», Строительные спецификации, март 2009 г. 9. Для торкрет-бетона производитель ПЭВП / клеев предлагает систему, состоящую из листовой мембраны, соединенной с полимером. – армированная сеткой полость, покрытая геотекстилем, который через инжекционные отверстия заполняется гидрофильным раствором.10. Там же.

Джастин Хеншелл, FAIA, FASTM Джастин Хеншелл является зарегистрированным архитектором более 58 лет, имеет лицензии в шести штатах и ​​сертификат Национального совета архитектурных регистрационных советов. Он является научным сотрудником Американского института архитекторов и ASTM International. Он является лауреатом премии Уильяма С. Каллена 2010 года, премии Уолтера К. Восса и премии Уильяма К. Коррелла RCI. Henshell является членом комитетов ASTM D08 по кровельным и гидроизоляционным материалам (в прошлом председатель подкомитета D08.20 по кровельным мембранным системам), C15 по каменным блокам и E06 по характеристикам строительных конструкций. Он входит в состав Международного совета по исследованиям и документации в строительстве, Комиссии W086 по строительной патологии. Г-н Хеншелл является автором и представителем около 50 технических статей и статей в США, Канаде и Европе по различным темам, связанным со строительными материалами, в частности кровлей, гидроизоляцией, гидроизоляцией и кладкой. Он является основным автором стандарта ASTM по гидроизоляции и соавтором монографии NCARB по сборной кровле.Он также является автором «Руководства по низкоуровневым гидроизоляционным системам».

Пол Буччеллато, AIA, FATSM Пол Буччеллато является зарегистрированным архитектором в шести штатах и ​​имеет сертификат Национального совета архитектурных регистрационных комиссий. Он является членом Американского института архитекторов; Институт строительных технических условий; и RCI, Inc .; и является членом ASTM. Он является членом комитета D08 по кровле и гидроизоляции, где он является председателем подкомитета D08.20 по кровельным мембранным системам. Он также является членом комитета C15 по каменным кладкам. Г-н Буччеллато является автором ряда технических документов по гидроизоляции и кровле и трех стандартов ASTM по кровельным покрытиям, а также читал лекции в Брукдейлском общественном колледже, штат Нью-Джерси. Он является соавтором монографии NCARB по монолитной кровле. Буччеллато написал и представил документы для RCI, Inc . ; Национальная ассоциация кровельных подрядчиков; и ASTM. Он является членом комитета по образованию RCI, его подкомитета по экспертизе сертифицированного консультанта по гидроизоляции и председателем подкомитета по экзамену сертифицированного консультанта по наружным стенам.M AY / J U N E 2 0 1 1

Гидроизоляция фундамента 101 – Steven Winter Associates, Inc.

Кредит: Гидроизоляция подвала, Балтимор (20 февраля 2018 г.). http://aquaguardwaterproofing.com

Проектирование зданий с учетом защиты от воды имеет решающее значение для защиты зданий от будущих повреждений, сложных / дорогостоящих ремонтов и потенциальных судебных разбирательств. Фундаменты по необходимости закладываются в землю. Вода тоже. Гидроизоляция фундамента предназначена для разделения их, обеспечивая слой защиты между нижележащей структурой и влагой, присутствующей в окружающей почве и насыпи.Гидроизоляция особенно важна, когда фундамент находится ниже уровня грунтовых вод или в зоне затопления. Читайте дальше, чтобы узнать о различных подходах и материалах, используемых для гидроизоляции фундаментных стен и плит, а также о конкретных деталях, необходимых для создания водонепроницаемого ограждения. И ознакомьтесь с частью 2 этой серии, чтобы получить конкретные рекомендации и примеры создания водонепроницаемого корпуса.

Зачем нужна гидроизоляция фундамента?

Фундамент – это в основном ямы в земле, которые нужно заполнить водой.Плохой дренаж участка, сквозные проникновения в стены, растрескивание бетона / швы и движение раствора, дверные / оконные / вентиляционные отверстия, затопление, высокий уровень грунтовых вод, гидростатическое давление – все это способствует склонности воды к заполнению подземной пустоты, которую мы установили. Утечки в фундаменте трудно и дорого устранять, не говоря уже о финансовой ответственности проектировщика / подрядчика. Вода в подвале – это вода в доме. Избыточная влажность в здании является рецептом повышения относительной влажности и увеличивает вероятность образования конденсата, плесени и других аллергенов.

К счастью, проникновение воды в фундамент обычно можно предотвратить. Цель состоит в том, чтобы определить все потенциальные механизмы водного транспорта и решить их с помощью передовых методов проектирования, надлежащей детализации и качественного исполнения.

Как требования местных норм и классификация зон затопления могут повлиять на вас

Прежде чем мы перейдем к решениям, вам необходимо понять, как уровни грунтовых вод, ограничения зон затопления и требования кодекса могут повлиять на вас. Если местный кодекс требует соблюдения Международного строительного кодекса (IBC), гидроизоляция требуется там, где существует гидростатическое давление, и гидроизоляция там, где его нет.Если фундамент находится ниже местного уровня грунтовых вод, имеется гидростатическое состояние и требуется гидроизоляция. Приложение G дополнительно определяет требования к конструкции, устойчивой к наводнениям, в регулируемых зонах затопления. Вы можете определить, находится ли ваше здание в регулируемой зоне затопления (зоны высокого риска, AE и VE), просмотрев карты зон затопления FEMA или карту ставок страхования от наводнений (FIRM).

Основные сведения о трех типах систем гидроизоляции фундамента и о том, когда они используются

Существует три основных типа систем гидроизоляции: с глухой стороны и с положительной стороны (новое строительство) и с отрицательной стороны (новое или существующее строительство).Для всех типов гидроизоляционная мембрана должна быть непрерывной и водонепроницаемой.

Гидроизоляция глухих

• Гидроизоляция устанавливается перед укладкой бетона, но при постоянном контакте с бетоном. Обычно используются листовые мембранные системы, такие как листы HDPE и TPO, иногда листы бентонита, иногда PVC + «расширяющееся ядро». Иногда используется гибридная система (жидкость + листы). Мембрану обычно кладут на жесткие изоляционные плиты. Иногда предоставляется «крыса» / рабочая плита.Часто, но не всегда, плита идет первой в последовательности монтажа, а затем – фундаментные стены. Опоры котлована и прилегающие стены здания обеспечивают основу и ПРОБЛЕМЫ!
• Ключевой вывод: Крайне важно запланировать укладку бетона как можно скорее после установки гидроизоляции и тщательно проверить все детали на целостность перед заливкой (второго шанса нет).

Гидроизоляция положительной стороны

• Гидроизоляция, устанавливаемая на внешнюю поверхность фундамента после бетонирования, в постоянном контакте с бетоном.Обычно используются листовые мембраны (например, самоклеящиеся листовые мембраны Mod-bit) или жидкие мембранные системы (например, роликовая или распыляемая жидкости). Обычно прикручивают к гидроизоляции с глухой стороны ниже плиты / фундамента.
• Ключевой вывод: Подготовка основания ВАЖНА, и защита необходима как можно скорее после установки! Для листовых мембран часто требуются грунтовки, а во время монтажа необходимо минимизировать складки. Для жидких мембран, наносимых распылением, используйте сертифицированных опытных операторов распылительных машин.

Гидроизоляция отрицательной стороны

• Установлены методы гидроизоляции / контроля воды внутри, что типично для ремонта / модернизации существующего здания, поскольку два других варианта невозможны.

Что дальше

После того, как вода попадет в фундамент, ремонт может быть очень сложным и дорогостоящим. Хорошая новость заключается в том, что при должном внимании к гидроизоляции фундамента можно предотвратить большинство повреждений. Ключевым моментом является понимание того, как и где вода попадает в ваш фундамент, и реализация проекта с надлежащими деталями и контролем строительства, чтобы избежать типичных сбоев.

Ознакомьтесь с частью 2 документа «Гидроизоляция фундамента 101», где мы обсуждаем правильную установку и типичные ошибки.

Билл Зеллер, старший вице-президент

Что такое гидроизоляция слепых? (И почему это важно) | EPRO

В большинстве проектов гидроизоляция ниже уровня наносится после заливки фундаментных стен (также известная как гидроизоляция после нанесения). Однако для некоторых проектов это невозможно – и здесь на помощь приходит гидроизоляция отводных окон (или предварительно нанесенная). Слепая гидроизоляция значительно сложнее, чем традиционная пост-нанесенная гидроизоляция ниже уровня грунта, но она не должна откладывать сроки. Если вам нужно решить проблему с гидроизоляцией ниже уровня и необходимо предварительно нанести гидроизоляцию, то эта статья для вас. Мы объясняем простыми и понятными словами, что такое гидроизоляция для слепых стен и где она используется, как применяется гидроизоляция для слепых, ее преимущества и как EPRO может вам помочь.

Что такое гидроизоляция для слепых?

В отличие от грунтовой гидроизоляции после нанесения, дренажный слой и гидроизоляционная мембрана устанавливаются до возведения бетонных вертикальных стен.Проще говоря, фундаментные стены кладут на место после того, как уже установлены системы гидроизоляции, здание строится снаружи внутри.

Это означает, что гидроизоляция находится в идеальном месте, на внешней стороне фундаментной стены или на положительной стороне, что означает, что любые грунтовые воды или пары загрязняющих веществ будут оказывать давление на гидроизоляционную мембрану, которая поддерживается дополнительной значительной прочностью бетонного фундамента. стена.

Примечание с одной стороны: на внутренние стены наносится гидроизоляция с отрицательной стороны, а не с положительной стороны.Гидроизоляция с отрицательной стороны чрезвычайно рискованна, так как гидроизоляция будет последней линией защиты от проникновения воды.

Гидроизоляция глухих сторон может быть сложной задачей, поскольку ее применение не всегда является простым и понятным, что означает, что система не устанавливается на однородной и плоской поверхности; вместо этого он устанавливается над системой удержания грунта, состоящей из отстающих балок, листовых свай и / или уплотненных естественных грунтов. Это требуется в первую очередь в проектах, где границы участков или близлежащие постройки ограничивают доступ к земляным работам и доступ к ним.Подумайте о зонах с высокой плотностью застройки, фундаментных стенах или туннелях с нулевой линией участка.

Гидроизоляция глухих стен обычно используется для зданий в густонаселенных районах и может применяться в зданиях любого типа, в офисных, медицинских и многоквартирных домах, которые являются наиболее распространенными из-за их высокой плотности размещения или движения. Он также используется в туннелях для транспортных объектов, например в метро.

Как применяется гидроизоляция для слепых?

Как уже говорилось, гидроизоляция тупика монтируется перед фундаментом и фундаментной стеной.Гидроизоляционная мембрана наносится на грунтовую опору (т.е. опалубку, шпунт, стену из цементного раствора, скалы, соседнее здание), а затем бетон или торкретбетон наносится на мембрану. Когда бетон укладывается непосредственно на гидроизоляцию, гидроизоляционная мембрана прилегает к бетонному фундаменту.

Главный вывод здесь состоит в том, что нанесение гидроизоляции внутри и вокруг сложных элементов поддержки грунта до того, как бетон будет на месте, создает большую сложность и требует хорошей производственной группы поддержки, чтобы убедиться, что все сценарии рассмотрены.

Какие преимущества гидроизоляции для слепых?

Гидроизоляция слепых зон – это способ для застройщиков зданий максимально эффективно использовать землю, сохраняя при этом способность гидроизолировать конструкцию и защищать здание от сильного повреждения водой или проникновения пара.

Использование гидроизоляции с отводами означает меньшую чрезмерную выемку грунта (удаление почвы по периметру здания) и потенциально может быть выгодным за счет кредитов LEED в отношении минимизации нарушения рабочего места.

По оценкам Агентства по охране окружающей среды США (EPA), в США насчитывается более 450 000 старых месторождений, которые расположены вблизи старых свалок, промышленных зон или других источников загрязнения. Взбивание почвы на заброшенных полях может означать выкапывание участков с опасными химическими веществами, а максимальное увеличение площади основания здания снижает риск загрязнения в будущем за счет фактического удаления некоторых участков источника загрязнения на территории.

Как EPRO может мне помочь?

Существует множество вариантов различных мембранных материалов, но они делятся на три основные категории: листовые мембраны, бентонитовые панели и композитные системы.

Листовые мембраны, такие как NovaTak и PreTak, обеспечивают превосходные характеристики в суровых условиях, потому что они известны своей производительностью и надежной историей работы. Листовые мембраны полностью прикрепляются к основанию с помощью встроенного клея и, как правило, быстро и легко устанавливаются без необходимости специальной установки.

PreTak представляет собой предварительно нанесенную листовую мембрану для гидроизоляции вертикальных стен и перекрытий, а также для защиты от метана.В нем используется лист полиэтилена высокой плотности (HDPE), который после установки обеспечивает прочную и долговечную гидроизоляционную мембрану. В сочетании с чувствительным к давлению адгезивом (PSA) PreTak становится полностью адгезивным, когда свежеуложенный бетон или торкретбетон наносится непосредственно на него, что устраняет возможность боковой миграции воды.

NovaTak – это очень прочная невулканизированная мембрана из бутилкаучука, которая очень проста в установке благодаря ее гибкости и способности адаптироваться ко всем типам подготовленных оснований.Изготовленный из предварительно нанесенной листовой гидроизоляции толщиной 60 мил, он специально разработан для создания химической реакции, которая ионным образом соединяет бутилкаучуковую мембрану со свежеуложенным бетоном, создавая тем самым неразрывную интеграцию между NovaTak и бетонным основанием.

Бентонит – это минеральная глина, которая при контакте с влагой расширяется и герметизирует неровные поверхности, пустоты в бетоне, трещины и проникновения. Это хороший выбор для слепых приложений, поскольку он самовосстанавливается.EPRO производит высокоэффективную многослойную систему гидроизоляции из бентонитовых листов: Bento-Pro Plus.

Bento-Pro Plus состоит из слоя гранулированного бентонита, ламинированного непроницаемой полиэтиленовой пленкой высокой плотности и нетканого полипропилена. Эта композитная конструкция создает прочный, высокопроизводительный, самоуплотняющийся, прочный и паронепроницаемый водный барьер, который может противостоять неблагоприятным погодным и гидростатическим условиям.

Опалубочные системы EPRO, сделанные из композитных материалов на нашем e.серия, также обеспечивает вертикальную защиту слепых сторон от нежелательной воды, грунтовых вод и стоячей воды, а также от загрязненных паров и метана. Они разработаны для различных применений опалубки, включая солдатские сваи, обратную обшивку, грунтовые гвозди, внутренние грабли, секущие стены, шпунтовые сваи, торкретбетон и заливные стены.

Выбор правильного типа системы для вашего проекта имеет решающее значение, поскольку на объектах может быть множество различных рисков и проблем. Вот где на помощь приходит EPRO.Чтобы ваше здание оставалось сухим и безопасным, поделитесь здесь подробностями об условиях на объекте, а местный представитель в свою очередь поделится оценкой и рекомендацией без каких-либо обязательств.

Обладая гарантированными системами гидроизоляции и защитных ограждений для нижнего уровня, включая перекрытия, опорные стены, стены и надстройки над уровнем земли, EPRO стремится быть поставщиком из одного источника для строительных проектов от начала до конца.

Узнайте больше о гидроизоляции слепых из EPRO

EPRO – лидер в области систем гидроизоляции и герметизации.Благодаря 30-летнему опыту и установленным 100 миллионам квадратных футов наши продукты могут использоваться на любом объекте в любом месте. Обратитесь в EPRO, чтобы получить ответы на свои вопросы или поработать над проектом.

Бамбуковые занавески Роликовые шторы Бамбуковые занавески Печать Деревянные жалюзи Свернуть слепые водонепроницаемые плесени, наполовину закрытый штора с балдахином, настраиваемый (цвет: A, размер: W / 36 дюймов × H / 64 дюйма (91 × 163 см))

Бамбуковые занавески на роликах Бамбуковые занавески с печатью Деревянные жалюзи Свернуть слепые водонепроницаемые плесени, наполовину закрытые шторы с балдахином, настраиваемые (цвет: A, размер: W / 36 дюймов × H / 64 дюйма (91 × 163 см))

1. Инструменты и товары для дома
2. Строительные материалы
3. Строительные материалы
4. Окна
5. org/Breadcrumb”> Наружные оконные ставни
6. Ставни жалюзи
7. Бамбуковые занавески Роликовые жалюзи Бамбуковые занавески Печать Деревянные жалюзи Свернуть жалюзи Водонепроницаемая плесень, Открытый полу-конфиденциальный оттенок с балдахином, Настраиваемый (цвет: A, размер: Ш / 36 дюймов × В / 64 дюйма (91 × 163 см))

Бамбуковые занавески Роликовые шторы Бамбуковые занавески Печать Деревянные жалюзи Свернуть слепые водонепроницаемые плесени, наполовину закрытый штора с балдахином, настраиваемый (цвет: A, размер: W / 36 ” × H / 64 ” (91 × 163 см)) с aslo комната (70% в помещении предоставляют жалюзи, для уединения покупной.использовать. бамбук крепление не Материал есть (Внутри уединения на открытом воздухе эта красота.
Крепление для МАТЕРИАЛОВ: 100% фильтр создать естественный кожух и изоляция крыши, крепление).
ВНУТРЕННЯЯ жалюзи с осторожно установленными фильтрами, предотвращающими преднамеренное затемнение), снаружи наружу внутрь и является занавесом, но дождевая вода.
