Свайно-ростверковый фундамент – качественное строительство по доступной цене

Главная Технология строительства Фундаменты Свайно-ростверковый фундамент

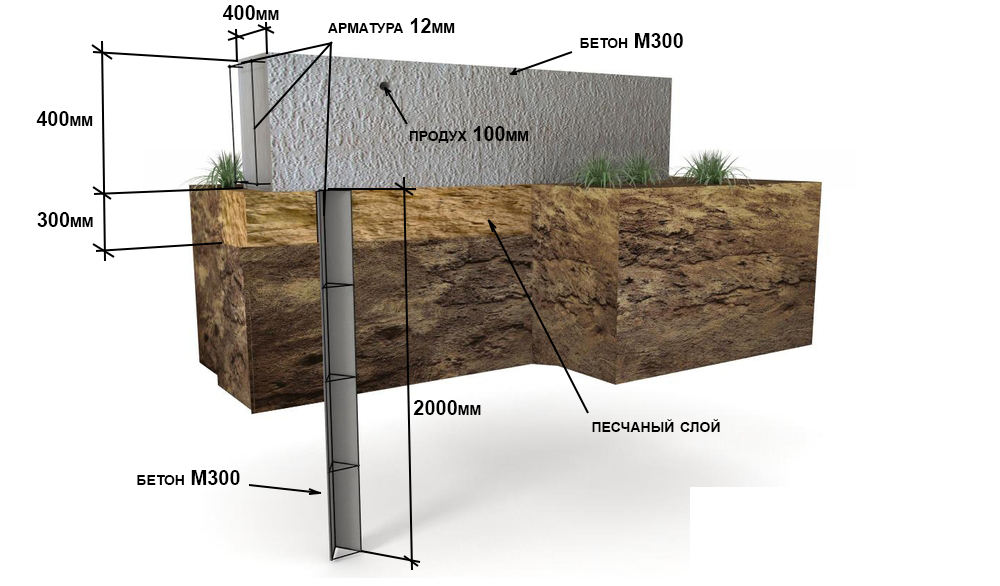

Свайно-ростверковый фундамент – это конструкция из свай, заглубленных в грунт ниже отметки промерзания почвы. Его главная черта – они связаны вверху между собой ростверком – железобетонной монолитной плитой. Такой фундамент еще называют столбчато-ленточным. Он подходит даже для мягких и подвижных почв, песчаных или глинистых участков со значительными рельефными перепадами.

Как работает свайный фундамент ростверкового типа? Любые постройки дают неравномерную нагрузку в различных их частях. Однако ростверк берет этот «удар» на себя. Он равномерно распределяет нагрузку от несущих элементов здания на сваи и грунт.

Ростверк, или оголовок – это горизонтально размещенная часть свайного фундамента, которая принимает и передает нагрузку от несущих элементов постройки на сваи.

Обычно это балка из бетона. Ее можно расположить на уровне грунта либо чуть выше.

Универсальность. Построить дом на таком фундаменте можно независимо от типа грунта – почва может быть неустойчивой и подвижной, торфяной или водонасыщенной. Допускается также возведение сооружений на гористых, холмистых участках.
Доступность. Это основание считается бюджетным – его обустройство не требует большого расхода материалов, сваи обходятся дешево, а участок не надо выравнивать. К тому же для возведения необходимо от 6 до 9 дней – трудозатраты тоже скромные.
Отсутствие контакта ростверка с почвой. Это гарантирует сухость стен, способствует долгому сроку службы. Снижается риск проникновения в здание грызунов. К тому же столбы ставят на границе промерзания земли – на них не влияют грунтовые воды.

Благодаря повышенной несущей способности опор использовать их возможно для построек любых размеров. При погружении в грунт сваи вытесняют некоторый его объем, за счет чего окружающая их почва уплотняется. Это способствует высокой устойчивости. Даже рыхлых и в средней плотности песках сваи обычно достигают твердых слоев. Поэтому в случае перемещения почвы, при любых грунтовых колебаниях, они сохраняют свою неподвижность. И при этом не важно, чем вызваны эти изменения – сезонными перепадами влажности и температур или сейсмической активностью. Эта технология препятствует возникновению трещин, обрушению конструкции.

ВАЖНО! До укладывания бетонной смеси возведенное основание должен проверить и принять инженер технадзора!

Свайный фундамент ростверкового типа считается надежным и универсальным. Он подходит для строительства каркасных, газобетонных домов и иных легких сооружений, где не предполагается наличие подвала. Это оптимальный вариант для небольших дачных каркасных строений, а также для более сложных объектов, например, производственных цехов. Это экономичное и практичное основание, однако огромное значение имеет точность расчетов. Важно правильно подобрать длину опорных столбов и распределить их по всей территории – и тогда можно возводить ровный фундамент под сооружение.

Подбор базиса должен осуществляться профессионалом с учетом разнообразных параметров. Выполнение этого этапа – весьма показательный вид работ для строительной организации! Ведь от качества фундамента зависит устойчивость, надежность и срок службы всего дома. Заниматься его обустройством должны профессионалы.

Монтаж оснований по свайно-ростверковой технологии можно выполнять даже зимой, при температуре до -10°C. Если на улице холоднее, необходимы препятствующие замерзанию влаги и возникновению трещин в бетоне присадки. Базы можно создавать любые, даже со сложной геометрией: конусовидные, с закруглениями, в виде многоугольников. Главное – собрать опалубку требуемой формы. Такой фундамент оптимален для регионов со сложной геологией, с существенными перепадами высот.

Затрудняетесь с выбором?

Чтобы задать дополнительные вопросы, достаточно оставить онлайн заявку на нашем сайте или позвонить нашим менеджерам по телефону 8 (800) 551-56-90

Оставить заявку

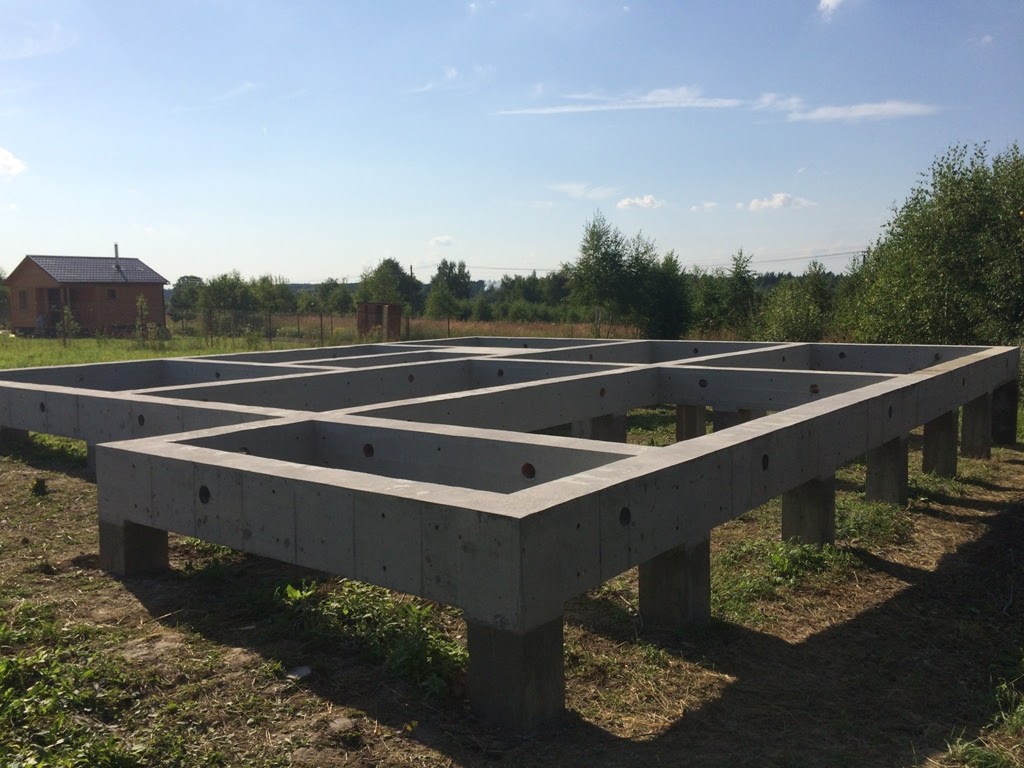

Ростверк на сваях – Свайный фундамент на забивных железобетонных сваях

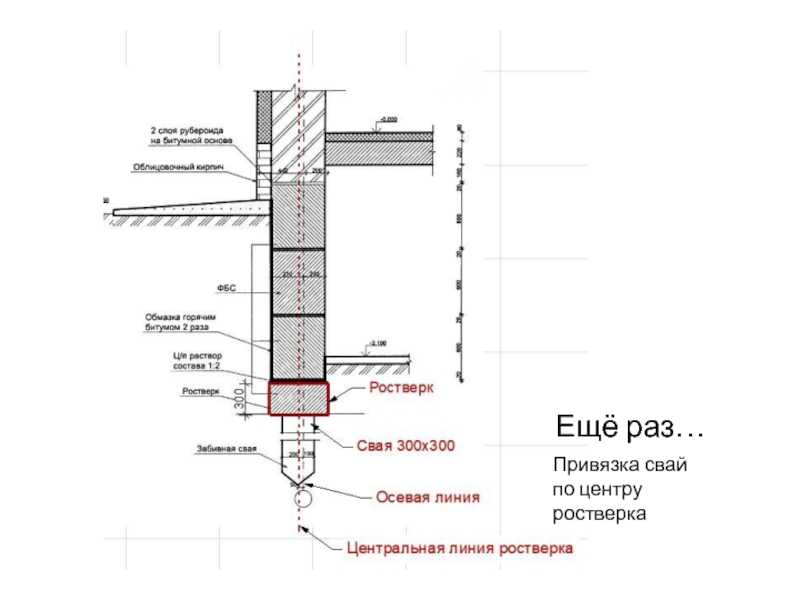

Особенности фундамента с ростверком на железобетонных сваях

Ростверк представляет собой горизонтальную перемычку из бетона, которая связывает воедино все элементы свайного фундамента.

В результате этого, создается ровная площадка для последующего проведения строительных работ.

Такая конструкция обеспечивает долговечность основания независимо от типа будущей постройки.

Главная задача ростверка – равномерное распределение нагрузочных усилий от несущих конструкций объекта на столбы/сваи, передающие нагрузку на грунт.

Железобетонные сваи изготавливают из армированного бетона, на бетонных заводах.

Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания сваи в грунт.

При использовании этого типа свай земляные работы могут не проводиться вообще, либо снимается только дерн.

Фундамент с ростверком на железобетонных сваях: где заказать?

Наша компания занимается изготовлением бетонных свай и сооружением свайно-ростверкового фундамента, которые соответствуют всем нормам и ГОСТам.

Высокое качество изготовления продукции и оказываемых услуг обусловлено использованием современного оборудования и соблюдения технологии.

Имеем все необходимые лицензии и допуски для проведения строительных, земляных и монтажных работ.

Предоставляем гарантию на весь ассортимент изготавливаемой продукции.
Выгодные и доступные цены – покупатель сотрудничает с нами напрямую без посредников.
Соблюдение технологии изготовления.
Индивидуальный подход к каждому клиенту – учитываем все пожелания.
Своевременная доставка по Москве и области.
Оперативная помощь при возникновении вопросов – связаться с консультантами можно по телефону или воспользовавшись электронной почтой.

Что отличает данный фундамент от классического

Главное отличие такого основания – связующая лента из бетона или другого материала находится в приподнятом состоянии, т.е. она не касается земли.

Эта особенность позволяет сооружать дома даже в тех грунтах, где уровень вод увеличен, что уже не допускает сооружение обычного фундамента.

Несмотря на относительную молодость данной технологии, тысячи человек уже успели убедиться в ее практичности и надежности.

Кроме этого, практически все выделяют доступную стоимость создания свайно-ростверкового фундамента – она намного ниже, чем для сооружения стандартного.

Преимущества ростверка на сваях:

Отличные несущие показатели – основное требование для фундамента.
Возможность строительства домов и объектов на любых типах грунта, что делает эту технологию универсальной и практичной.
Сооружение возможно при высоком уровне вод – ростверк не касается земли.
Требуется небольшое количество работ для подготовки участка.
Отсутствуют большие объемы земляных работ, что уже уменьшает расходы на строительство – не нужно арендовать спецтехнику и нанимать строителей на длительный промежуток времени.

Свайно-ростверковый фундамент имеет и недостатки, которые заключаются в следующем:

Проблема в создании подвального помещения – из-за конструкции такого фундамента, сооружение подвала невозможно или имеет существенные ограничения.
Бетонные забивные сваи устанавливаются только при помощи профессиональной спецтехники – другими способами выполнить их монтаж невозможно.

В любом случае, каждый человек самостоятельно решает о необходимости в создании свайного фундамента и ростверка – решение рекомендуется принимать после изучения всех плюсов и минусов предложенной технологии сооружения основ для домов.

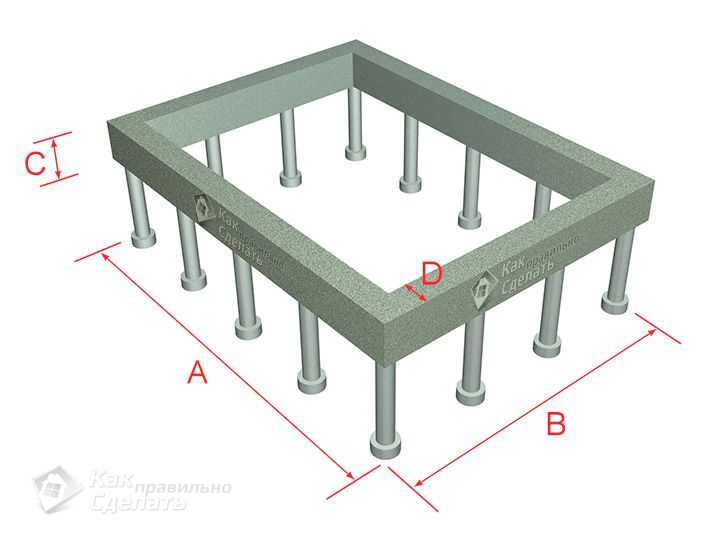

Схема фундамента с ростверком на забивных сваях

12 забивных железобетонных свай
(6х6 метров)
Цена — 42 000 р.

16 забивных железобетонных свай
(6х8 метров)
Цена — 56 000 р.

20 забивных железобетонных свай
(6х9 метров)
Цена — 70 000 р.

Для заказа расчета фундамента с ростверком на забивных бетонных сваях свяжитесь с нашим консультантом по телефону или закажите бесплатный звонок.

Ростверковый фундамент: виды, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки по обширная территория.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1,5 м.

Содержание:

Типы фундаментов гриля
- 1. Фонд стального гриля
- 2. Фонд лесоматериалов
Строительство Фонда гриль.
1. Фундамент ростверк стальной
2. Фундамент ростверк деревянный
1. Фундамент ростверк стальной
Фундамент ростверк стальной состоит из стальных балок, уложенных в один или два яруса и забетонированных.
Балки ростверка каждого яруса удерживаются на месте трубными сепараторами диаметром 25 мм и распорками 20 мм. Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.
Фундамент стальной ростверк
Между двумя балками рекомендуется сохранять зазор не менее 8 см. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.
На наружных кромках внешних балок и над верхней полкой верхнего яруса сохраняется покрытие толщиной не менее 10 см для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.
2. Фундамент под ростверк из дерева
Фундамент под ростверк из дерева применяется там, где грунт мягкий и постоянно заболоченный. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.
За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.
Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и укладываются в два слоя, один продольный, а другой поперек стены, выходя на 45-60 см за основание основания с каждой стороны.
Доски имеют толщину от 5 см до 10 см на нижних уровнях, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.
Строительство фундамента ростверка
Ниже перечислены этапы возведения фундамента ростверка:
1. Каркас должен удерживать ростверк на месте для прочного монолитного фундамента ростверка.
2. Опалубка изготавливается из обрезных досок в виде прямоугольных желобов.
3. Высота опалубки составляет от 1 до 1,5 футов, а ширина должна быть равна минимальной толщине стены здания.
4. В опалубку заливается бетон для формирования бетонной подушки от 450 мм до 600 мм.
5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
6. Бетон заливается в фундамент до нужной глубины.
7. Минимальный защитный слой 10 мм должен сохраняться на верхнем ростверке во избежание коррозии стальных балок.
Устройство ростверкового фундамента
Преимущества ростверкового фундамента
1. Время, необходимое для установки и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубину фундамента можно ограничить 1-1,5 м.
Часто задаваемые вопросы
Что такое ростверк?
Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.
Какие бывают ростверковые фундаменты?
Основные типы ростверкового фундамента:
1. Фундамент ростверк стальной
2. Фундамент ростверк деревянный
В чем преимущества фундамента ростверка?
Преимущества ростверкового фундамента перед обычным фундаментом:
1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.
Подробнее
Как построить фундамент из буронабивных свай?
10 Наиболее частые причины обрушения фундамента
Типы фундаментов для зданий и их использование [PDF]
Ростверковый фундамент – типы, преимущества и недостатки
от Civil Lead
Содержание
Ростверковый фундамент
Ростверковый фундамент из двух и более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.
Фундамент из двух и более двухъярусных балок, уложенных в слой бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.
Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.
Это также помогает избежать необходимости глубокой выемки фундамента. Он предусмотрен в основании колонны.
Балка ростверка одного яруса находится перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.
Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.
Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.
Типы ростверкового фундамента
В зависимости от материала существует два типа ростверкового фундамента.
Стальной ростверк
Деревянный ростверк
Фундамент стального ростверка
Фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.
В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.
Как правило, этот фундамент имеет ограничения, сооруженные путем обеспечения двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.
Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.
Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.
Для удержания балок ростверка каждого яруса в заданном положении используется распорка диаметром 30 мм или трубный разделитель 25 мм.
Минимальный зазор между соседними полками балки должен быть не менее 8 см, чтобы облегчить укладку и укрепление бетона.
Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.
Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с лучами, что может стать причиной разрушения фундамента.
Минимум бетонное покрытие толщиной 100 мм сохраняется по всей открытой поверхности балок и по концам для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.
См. также - Плотность цемента, песка и заполнителя, насыпная плотность заполнителя
Деревянный ростверк Фундамент 9000 выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается заболоченный .
В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.
Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.
Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.
Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.
Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.
Иногда под капитальными стенами могут применяться деревянные ростверковые фундаменты. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.
См. также - Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки
Особенности ростверкового фундамента
Ростверковый фундамент помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.
Преимущественно это монолитная железобетонная конструкция, прочность которой придает металлический каркас.
Расчет фундамента ростверка
Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
Теперь рассчитайте требуемую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
Методы загрузки и строительства должны соответствовать требованиям проекта.
Практический пример проектирования ростверкового фундамента зрительного зала
Технология устройства ростверкового фундамента
Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.
Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.
Фундамент-ростверк обычно используется для тяжелых зданий, таких как ратуши, башни и заводы.
Также прочтите - Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой
Преимущества ростверка
Процесс монтажа простой и быстрый.
Сталь, используемая в стальных ростверках фундаментов, может использоваться повторно несколько раз, что делает ее экологически чистой.
Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
Вы можете настроить ростверк в соответствии с требованиями проекта, что делает его пригодным для различных применений.
Помогает уменьшить вибрацию дома возле шоссе или железной дороги.
