Ростверк по сваям: Ростверк на сваях – Свайный фундамент на забивных железобетонных сваях

Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.

Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:

1. Высокий ростверк.
2. Повышенный тип конструкции.
3. Заглубленный ростверк.

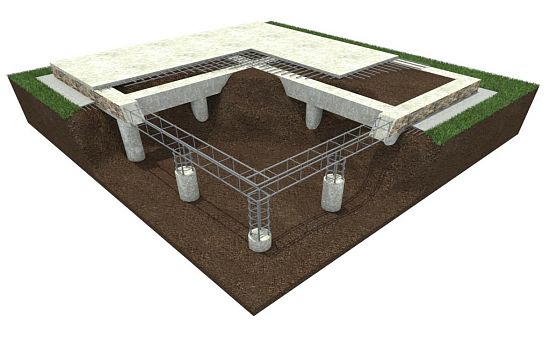

Устройство железо-бетонного ростверка

Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.

Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.

Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.

к оглавлению ↑

Виды соединений сваи с ростверком

Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.

Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.

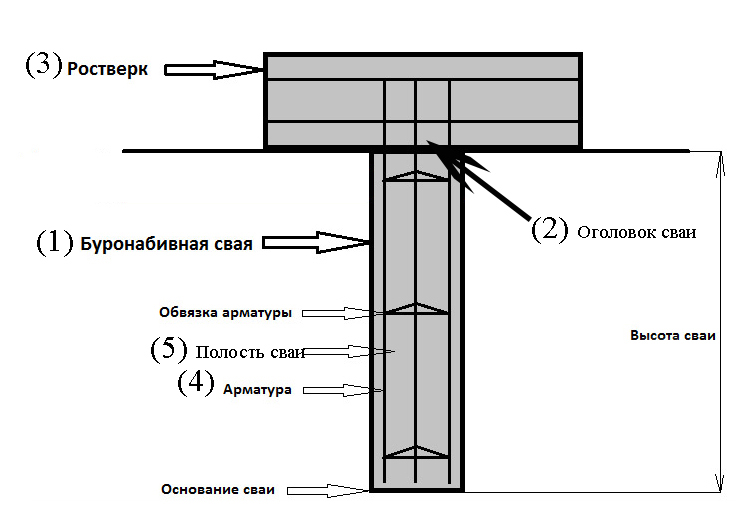

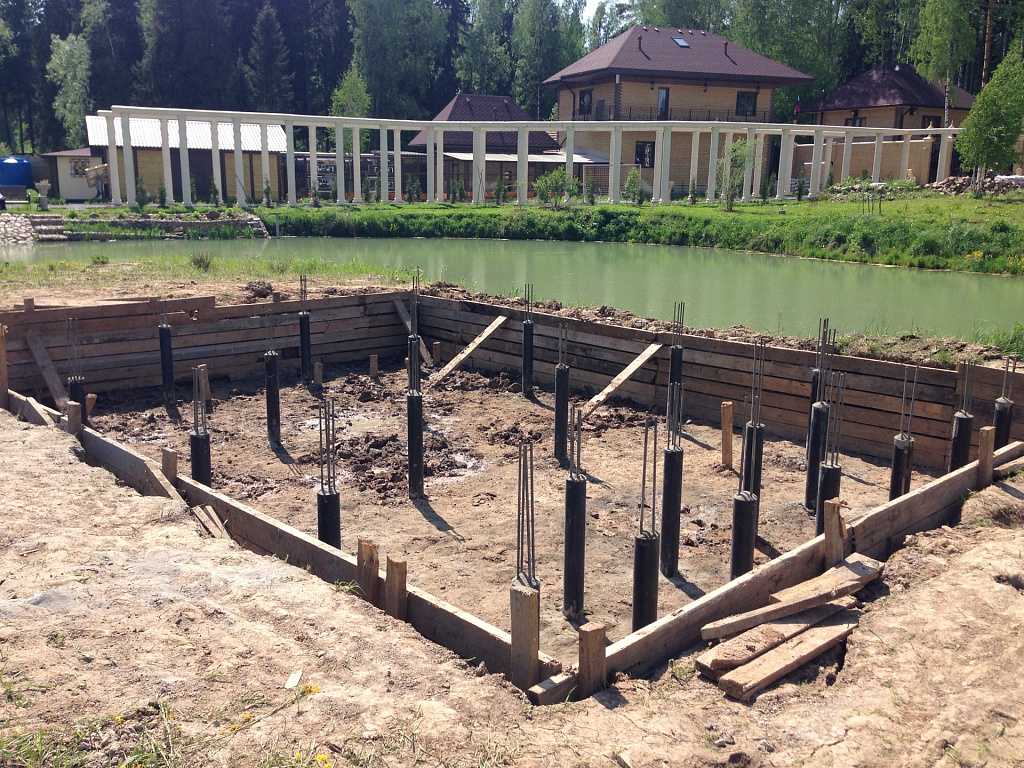

Соединение сваи с ростверком

Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.

Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.

Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.

Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.

Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.

Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:

1. Ростверк со свободно опирающимися сопряжениями.
2. Ростверк с жестким сопряжением.

При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке.

Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.

Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

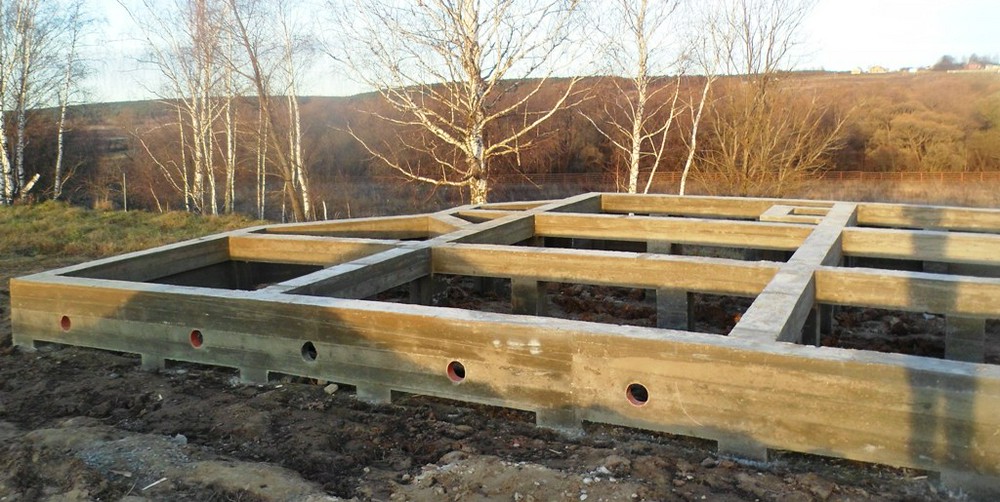

Заливка монолита с ростверком

Содержание

• 1 Ростверк: что это за элемент и зачем он необходим
• 2 Разновидности ростверка и какие у него есть типы
  • 2.1 Типы элемента и основная задача ростверка
  • 2.2 Что такое ростверк: конструкция элемента
  • 2.3 Оптимальное место расположения ростверка
  • 2.4 Из какого материала изготавливается ростверк
• 3 Характеристика свайного фундамента с ростверком
• 4 Разновидности свайных фундаментов с ростверком
  • 4.1 Винтовой ростверковый фундамент: что это такое
• 5 Варианты расположения свай и их виды
• 6 Плюсы и минусы свайно-ростверкового фундамента
• 7 Расчет свайно-ростверкового фундамента
• 8 Устройство свайно-ленточного фундамента своими руками
  • 8. 1 Закладка свайного фундамента с монолитным ростверком
  • 8.2 Создание монолитного ростверка фундамента на сваях
  • 8.3 Армирование ростверка: пошаговая инструкция
  • 8.4 Устройство дополнительных элементов и бетонирование ростверка
• 9 Устройство столбчатого фундамента с ростверком
• 10 Основные ошибки при возведении свайно-ростверкового фундамента

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

• повышенный;
• высокий;
• заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

• монолитной;
• сборно-монолитной;
• сборной.

В зависимости от материала изготовления различают ростверки:

• металлические;
• деревянные;
• бетонные;
• железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

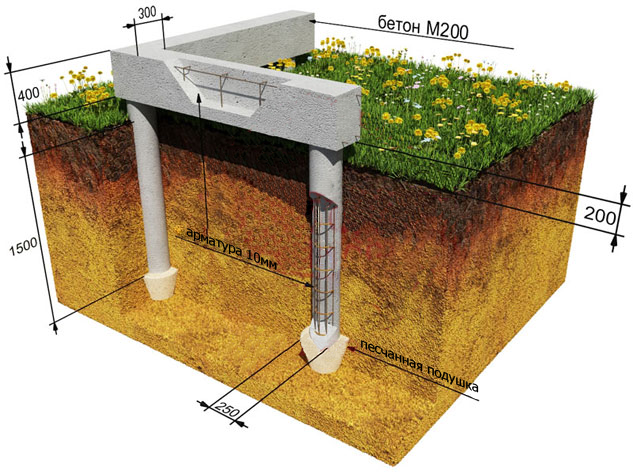

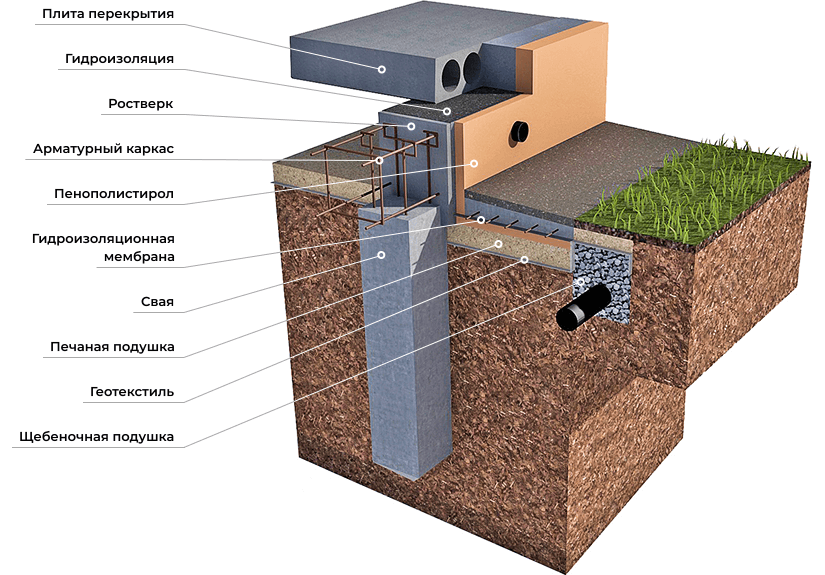

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

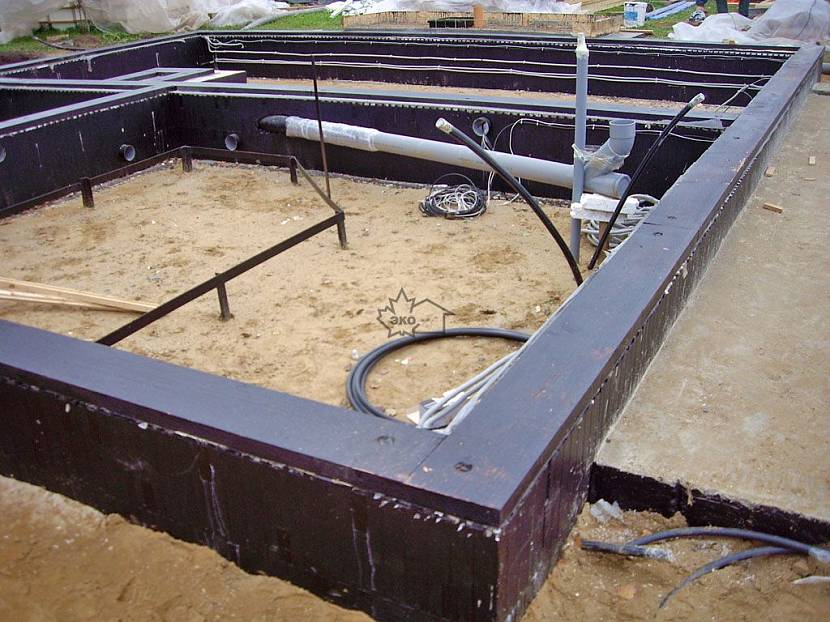

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

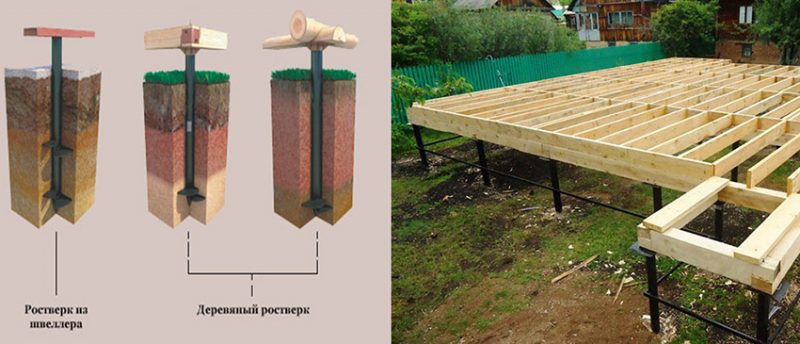

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

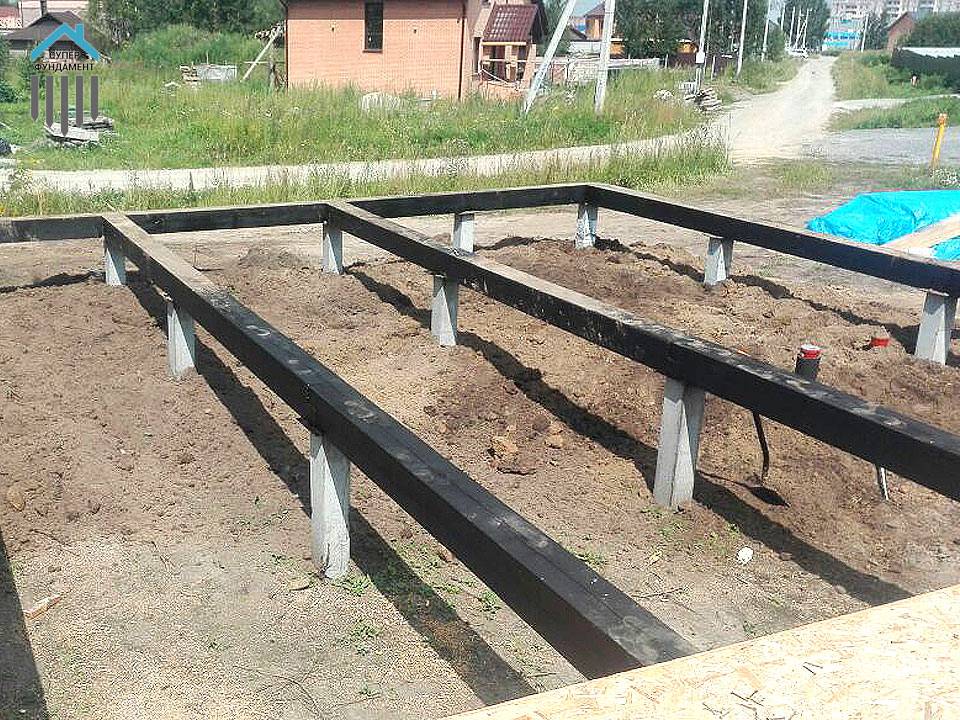

Пример дома на сваях с ростверком

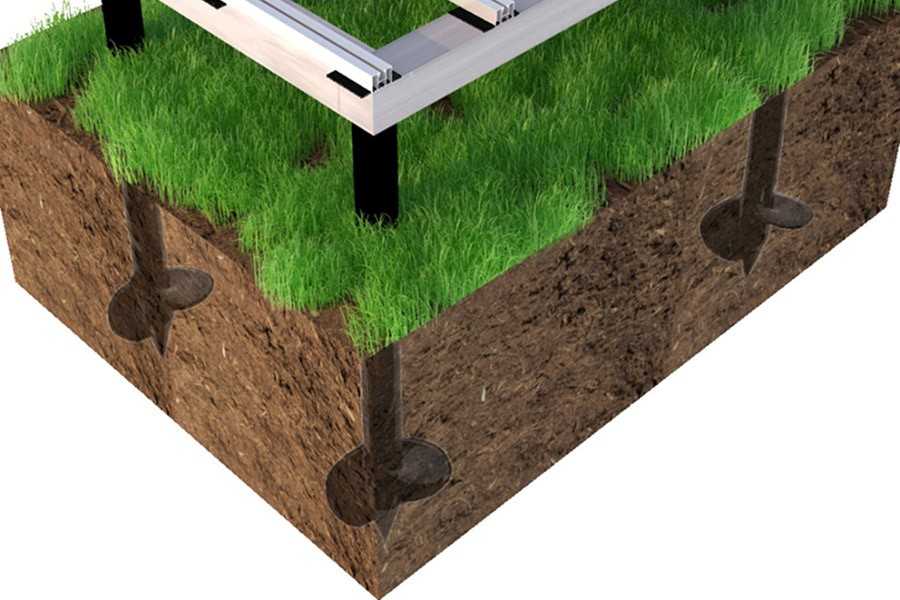

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

• штыковая и подборная лопата;
• лом;
• колья;
• веревка;
• деревянные доски или листы ДСП для опалубки;
• комплект стальных винтовых свай;
• арматура для армирования свай и ростверка;
• металлические трубы;
• бетонный раствор;
• отвес;
• нивелир или гидроуровень;
• рулетка;
• специальные химикаты;
• плиты пеноплекса;
• песок;
• щебень;
• битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

• очистка и выравнивание основания;
• бурение отверстий в намеченных местах необходимой глубины и размера для свай;
• утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
• монтаж винтовых или буронабивных свай согласно технологии производства работ;
• подготовка песчаной подушки для монолитного ростверка;

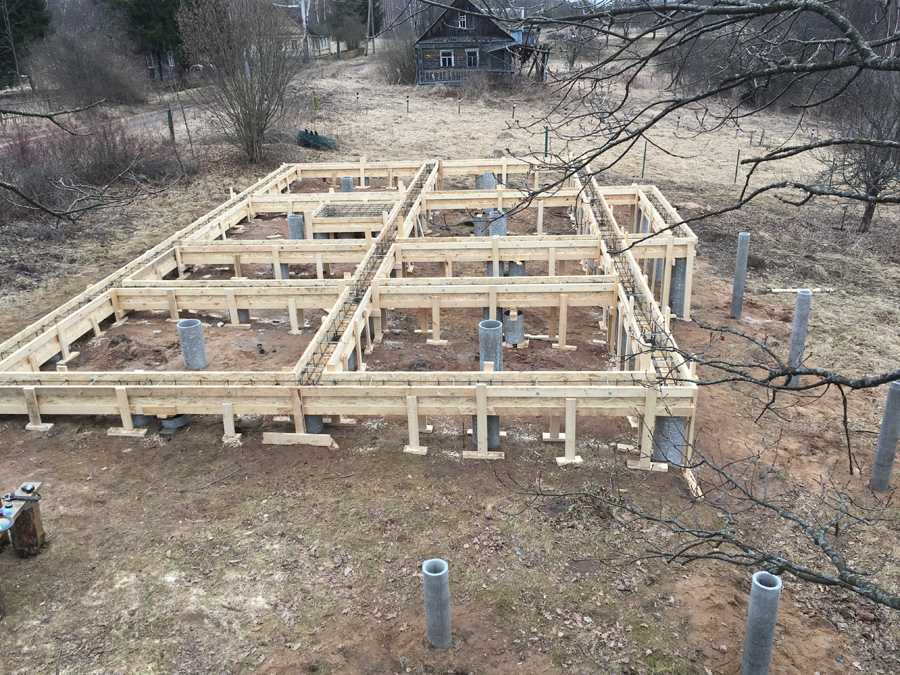

• устройство опалубки;
• в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
• выполнение заливки бетоном;
• создание деревянной опалубки для монолитного ростверка;
• после застывания бетона выполняется сбор арматурного каркаса для ростверка;
• монтаж опалубки для обвязки;
• бетонирование ростверка;
• снятие опалубки после того, как бетон наберет требуемую прочность;
• выполнение гидроизоляции.

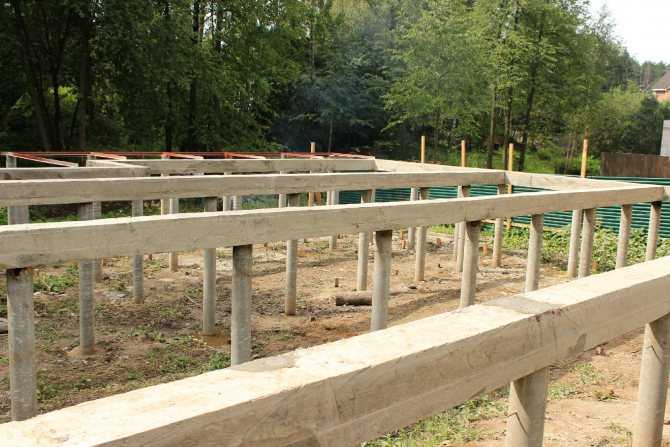

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

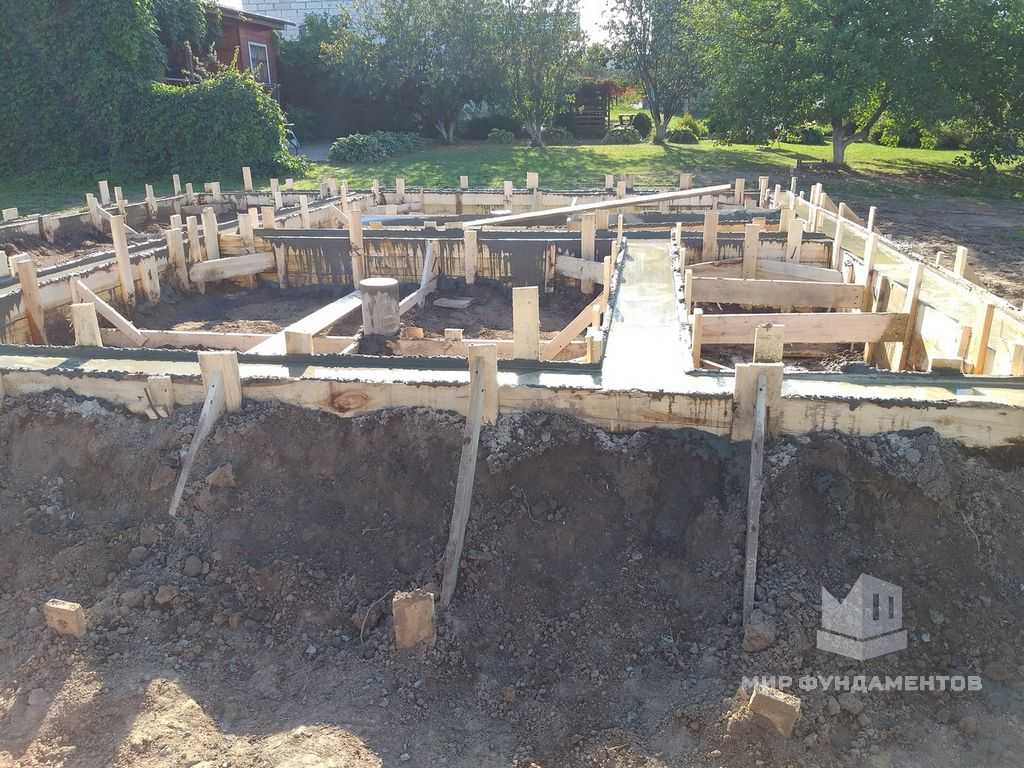

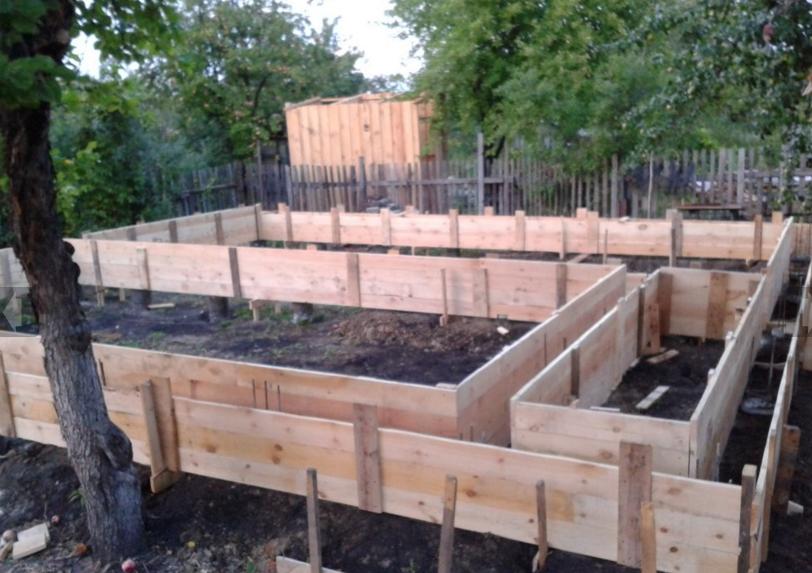

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

• необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
• полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

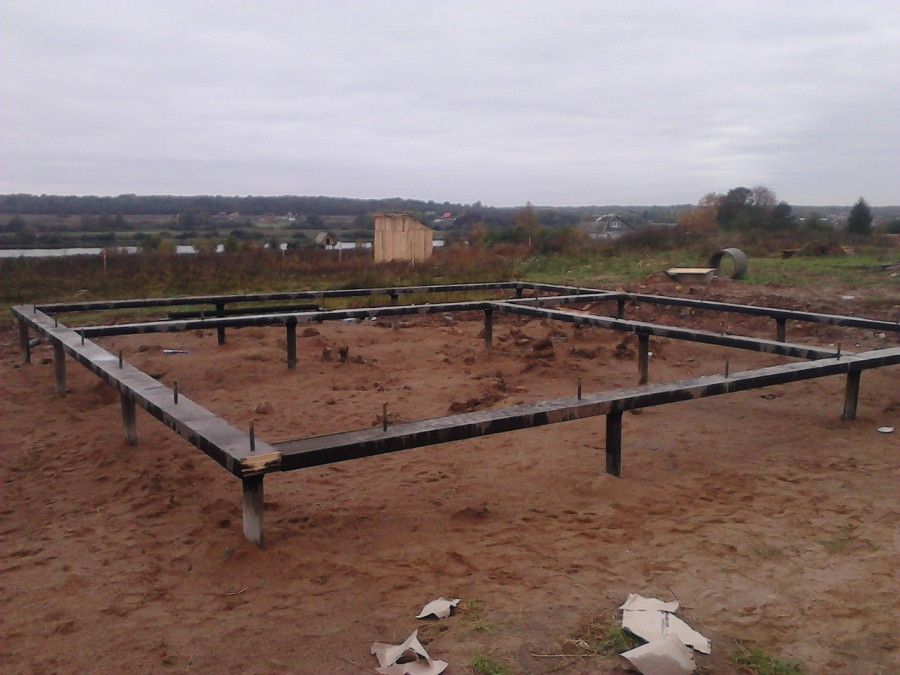

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Буронабивные сваи с ростверком – технология, устройство, расчет.

Аренда Ямобура Армокаркасы для буронабивных свай Буронабивные сваи по технологии ТИСЭ Устройство буронабивной подпорной стены

Не всегда при возведении дома есть возможность заложить под него традиционные фундаментные конструкции: ленту, плиту или столбы. Потому что не каждый грунт может выдержать большую массу сооружаемого здания. Поэтому сегодня наша компания предлагает новые технологии, с помощью которых можно гарантировать высокое качество строительства зданий. Одна из них – буронабивные сваи.

Специалисты ООО «ПСК Основания и Фундаменты» имеют 20-летний опыт устройства буронабивных свай с ростверком.

По сути, буронабивные сваи – это забитые или вкрученные в грунт трубы, заливаемые бетонным раствором. Чтобы равномерно распределить нагрузки, на них укладывают ростверк. Ростверк на буронабивных сваях – это ленточный фундамент, упирающийся своей нижней плоскостью в верхние торцы свай.

Преимущества фундамента на буронабивных сваях

Надо отдать должное этой разновидности фундаментов, потому что она обладает приличным количеством достоинств.

• Высокая прочность каждой сваи. Данный параметр зависит от сечения конструкции, но в целом один элемент выдерживает до 1,5 тонны веса.
• Возможность закладки под любые здания и сооружения на любых видах участков.
• Низкая себестоимость.
• Быстрота проведения монтажных работ.
• Сохраняется ландшафт.

Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию – рассчитаем и установим!

Опыт работы – более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Где используются сваи с ростверком

Свое применение буронабивные сваи с ростверком нашли при различных строительных ситуациях.

• Чаще эту фундаментную конструкцию используют на мягких подвижных грунтах, потому что динамические нагрузки от смещения грунта распространяются на отдельные элементы, а не на фундамент в целом.
• Если рельеф местности сложный: с уклоном, с обрывом, неравномерный.
• На участках рядом с водоемами, где присутствует возможность подтопления.
• В регионах с повышенным уровнем грунтовых вод.
• В районах, где твердые грунты залегают слишком глубоко.

Виды ростверков

Ростверк является объединяющей сваи конструкцией, основное предназначение которой равномерно распределить нагрузки от дома на фундаментные опоры. При этом необходимо учитывать, что сами сваи выставляются в процессе сооружения строго по вертикали, ростверк по горизонтали.

В строительстве домов на буронабивных сваях используются разные ростверковые конструкции, которые отличаются друг от друга материалами, а также местом расположения элемента. По материалам разделение такое:

• Монолитный ростверк. Его заливают из бетонного раствора с возведением опалубки и укладки в нее армирующего каркаса.

• Сборный. Для этого обычно используют или металлические профили, или деревянные брусы. Вариант – сложный в производстве монтажных работ и низкой прочности соединения элементов фундамента.
• Сборно-монолитный. В частном домостроении не используется, потому что связан со сложностью изготовления элементов конструкции, которые соединяются между собой при помощи замков, шпонок и других деталей.

По способу расположения ростверка эта разновидность фундамента делится на два типа:

• с висячим ростверком;
• с заглубленным.

В первом случае горизонтальная конструкция не касается земли, во втором она частично погружена в грунт.

Устройство буронабивных свай с применением обсадных труб

Технология устройства буронабивных свай

Буронабивные сваи по технологии ТИСЭ

Этапы строительства фундамента на буронабивных сваях с ростверком

Строительство буронабивного фундамента с ростверком надо начинать с расчетов, при которых определяется количество свай и их диаметр. Оба параметра будут зависеть в основном от веса дома. Определить его сложно, ведь придется учитывать большое количество используемых для его возведения стройматериалов. Но на практике строители пользуются упрощенным расчетом, где в основном учитывается вес стен, который затем умножается на коэффициент 1,3.

Расчеты

Чтобы определиться с массой стен дома, надо учитывать, из каких материалов они возводились. Потому что у каждого материала своя плотность. Эта величина постоянная, так что остается лишь определиться с объемом несущих стеновых конструкций. Сама стена в сечение по вертикали – это прямоугольник, площадь которой определяется по формуле: S = a x b, где «a» и «b» – это высота стены и ее ширина. По проекту здания это определить несложно.

Теперь полученное значение площади надо умножить на длину стены. Для этого в проекте замеряются все длины стен в независимости от их расположения. То есть, это и внешние, и внутренние. Полученное от перемножения значение и есть общий объем всех стен. Теперь его надо умножить на плотность материала, из которого дом планируется возводить. Вот несколько позиций по основным стройматериалам.

К примеру, если дом сооружается из кирпича, а его размерные габариты: высота 4 м, длина всех стен 100 м, ширина кладки в полтора кирпича, то есть 40 см, то можно подсчитать примерный вес дома.

• 4х100х0,4=160 м³ – это общий объем стен.
• 160х1800=288000 кг или 288 тонн – это вес стен дома.

Теперь последнее значение надо умножить на повышающий коэффициент: 288000х1,3=374400 кг. Это полный вес дома, который берется при расчете буронабивного фундамента с ростверком.

Расчет веса ростверка

К полученному значению надо еще приплюсовать вес самого ростверка. Обычно у него квадратное сечение со стороной, равной ширине стены. В нашем случае это 40 см. Длина сооружения будет равна длине внешних стен, поэтому их придется замерить по проекту. Пусть это будет 50 м. Если ростверк заливается из бетона, тогда берем для него плотность из выше обозначенной таблицы. Теперь проводим следующие математические выкладки:

• 0,4х0,4х50=8 м³ – объем ростверка;
• 8х2400=19200 кг – масса ростверка.

Теперь вес дома и ростверка надо сложить: 374400+19200=393600 кг, почти 400 тонн.

Расчет несущей способности сваи

У каждой марки бетона есть своя прочность на сжатие, которая обозначается в маркировке материала. К примеру, бетон М400 – у него прочность составляет 400 кгс/см². Если для устройства буронабивного фундамента с ростверком взять для примера сваю диаметром 30 см, залитую раствором М400, то несложно подсчитать, какой вес она может выдержать.

Для этого надо найти площадь сечения сваи, которая собой представляет круг. Фот формула: S=πD²/4, где π – Архимедово число, равное 3,14. Подставляем числовые значения:

S=(3,14х30²)/4=706 см².

Теперь надо умножить полученную площадь на прочность бетона: 706х400=282400 кг. Это и есть максимальная нагрузка, которую может выдержать одна свая. Для нашего примера с расчетом веса дома в 400 тонн, потребуется всего лишь 2 сваи, и их хватит с запасом. Понятно, что это всего лишь пример, он просто показывает, как надо проводить расчеты. Но в данном конкретном случае можно выйти из положения, уменьшив диаметр свай и понизив марку бетона.

Расчет буронабивного фундамента с ростверком на этом не заканчивается, потому что кроме несущей способности бетона надо учесть и несущую способность грунта.

Расчет количества свай

Для его проведения потребуются значения несущей способности грунта, при которых он не поддается усадке.

Если свая имеет диаметр 30 см, то его площадь равна 706 см². Сооружается она на песчаном грунте с крупным песком, у которого несущая способность 4,5 кгс/м². Перемножаем между собой эти показатели: 706х4,5=3177 кг, округляем до 3 тонн. Такой вес может выдержать свая, не продавливая под собой грунт. А значит, надо равномерно распределить нагрузку от дома на каждую сваю, то есть, надо рассчитать их количество. Это делается так: 400/3=133 штуки.

Обычно исходят от обратного. То есть, в проекте указывается количество опор, расстояние между буронабивными сваями в ростверке, а уже на основании всех остальных данных рассчитывается диаметр столбов. К примеру, в проекте указано, что под дом будет установлено 20 свай.

• Рассчитываем несущую способность каждой: 400/20=20 тонн или 20000 кг.
• Делим полученный результат на несущую способность грунта: 20000/4,5=4440 см² – это площадь сечения сваи.
• Определяем по формуле площади круга диаметр: D= (4S/3,14)= (4×4440/3,14)=238 см, округляем до 240 см. Это и есть диаметр одной сваи.

Монтаж свайного фундамента с заглубленным ростверком

Существует три способа строительства фундамента на буронабивных сваях с ростверком.

1. Сухой. Это когда в грунте делаются скважины без усиления их стенок. Эту технологию используют на устойчивых почвах.
2. С использованием глинистого раствора, который формирует стенки скважины.
3. С использование обсадной трубы, которую опускают в скважину, чтобы стенки последней не обвалились.

В подготовленную скважину опускается армирующий каркас, а затем она заполняется бетонным раствором.

Что касается технологии заливки буронабивного фундамента с ростверком заглубленным, то для его сооружения вместе со скважинами подготавливаются траншеи глубиною до полуметра, где ростверк будет заливаться. Они соединяют между собой готовые скважины. В принципе, сам процесс очень похож на сооружение ленточной конструкции:

• в траншеи делается песчано-гравийная подсыпка;
• монтируется вертикальная опалубка;
• внутрь устанавливается армокаркас, которые проволокой соединяется с каркасом свай;
• производится заливка бетона.

Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы – под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Монтаж свайного фундамента с висячим ростверком

Технология буронабивных свай с ростверком висячим ничем от предыдущей не отличается. Единственное дополнение – это усложненная конструкция опалубки, потому что ростверк будет располагаться на определенном расстоянии от поверхности грунта. А значит, под нижнюю его плоскость надо установить прочную основу. Это щиты опалубки, которые устанавливаются на подпорки: кирпичи, бетонные блоки, доски, уложенные друг на друга, брусы или металлические профили.

Устройство ростверка на буронабивных сваях – один из приемов соорудить ленточный или плитный фундамент на опорных столбах, которые закладываются ниже уровня промерзания грунта.

Самостоятельно проводить работы по возведению фундаментной конструкции не рекомендуется – слишком большой объем, плюс непростые расчеты. Поэтому рекомендуем обратиться к нам, в компанию ООО «ПСК Основания и Фундаменты». Специалисты компании точно рассчитают фундамент и проведут все требуемые работы.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Прикрепить файл Прикрепить файл

Настоящим подтверждаю свое согласие на обработку моих персональных данных

Мы против СПАМА! Ваши данные в безопасности!

Устройство буронабивных свай с применением обсадных труб

Выполняем устройство буронабивных свай с применением обсадных труб в Московской области и других регионах РФ. Особенности буронабивных свай Буронабивными сваями называются…

Подробнее

Буронабивные сваи для каркасного дома

Если для обустройства фундамента загородного дома использовать буронабивные сваи, то такое основание будет оставаться целостным даже на вспучивающемся грунте, и даже если произойдет. ..

Подробнее

Что лучше, винтовые сваи или буронабивные?

Благодаря современному буровому оборудованию появляется возможность строить надежные свайные фундаменты или опорные конструкции почти на любых грунтах. Однако, не всегда владельцу…

Подробнее

с высоким и низким ростверком, свайно-ленточный

Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты – ленточный и плитный. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уйти до 40-50% стоимости всего здания. Обычно это происходит при строительстве в зонах с большой глубиной промерзания (менее 2 метров) или на неустойчивых, слабонесущих грунтах. В таких случаях часто оптимальным решением является свайно-ростверковый фундамент.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент
  • 1. 1 Как устроен ростверк и что он дает
  • 1.2 Ленточный фундамент на сваях
• 2 Когда можно применять
• 3 9007 Какие сваи использовать
• 4 Расположение свай в ростверке
  • 4.1 Как разместить на плане дома самостоятельно
• 5 Расчет свайно-ростверкового фундамента
• 6 Технология строительства
  • 6.1 Markup
  • 6.2 ЭКСКАВАЦИЯ И ПОЛУЧЕНИЯ СВОКИ
  • 6.3 Устройство гриля
  • 6.4 Установка встроенных частей
  • 6.5. каждый: это определенное количество свай, заглубленных в землю до уровня несущего слоя или ниже уровня промерзания. В чистом виде такой тип фундамента используется редко. Это связано со своеобразной конструкцией, не позволяющей перераспределять нагрузку от дома между сваями. Поэтому свайный фундамент в основном делают для срубов из бревен или бруса, иногда для каркасных построек. Эти виды стройматериалов в силу своих характеристик сами перераспределяют нагрузку. Они плохо сочетаются с домами из других материалов.

    А вот их усовершенствованная форма – свайный фундамент с ростверком – лишена многих недостатков и может применяться как для кирпичных, так и для блочных построек. В них все опоры связываются лентой из металла или железобетона (бетона) в единую конструкцию. Эта лента называется ростверком.

    Выглядит как вынутый из земли свайно-ростверковый фундамент

    Ростверк – часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, а за счет закрытой конструкции перераспределяет нагрузку, передавая ее на сваи. Это может быть металл, дерево, бетон или железобетон. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

    Существуют свайные фундаменты с высоким и низким ростверком

    Высокий ростверк над уровнем земли. Чаще всего изготавливается из металла – швеллера большого сечения или металлических труб квадратного сечения. Такой ростверк тоже делают из бетона, но его устройство сложнее: нужно придумать, как залить ленту на расстоянии от земли.

    Как устроен ростверк и что он дает

    Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, сантехника, прочие вещи расставлены неравномерно. Следовательно, нагрузка с разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. На сваи уже передается «выровненная» нагрузка.

    Чем отличаются свайные фундаменты от свайно-ростверковых (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Чем это хорошо? Дело в том, что при одинаковой загрузке свай меньше шансов, что они будут усаживаться неравномерно. А неравномерная усадка, как известно, приводит к трещинам в фундаменте и стенах. Поэтому свайно-ростверковый фундамент более устойчив. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, какой грунт находится под каждой из свай. Поэтому предсказать их поведение нереально. Именно поэтому архитекторы их не очень любят: гарантировать длительную эксплуатацию дома невозможно.

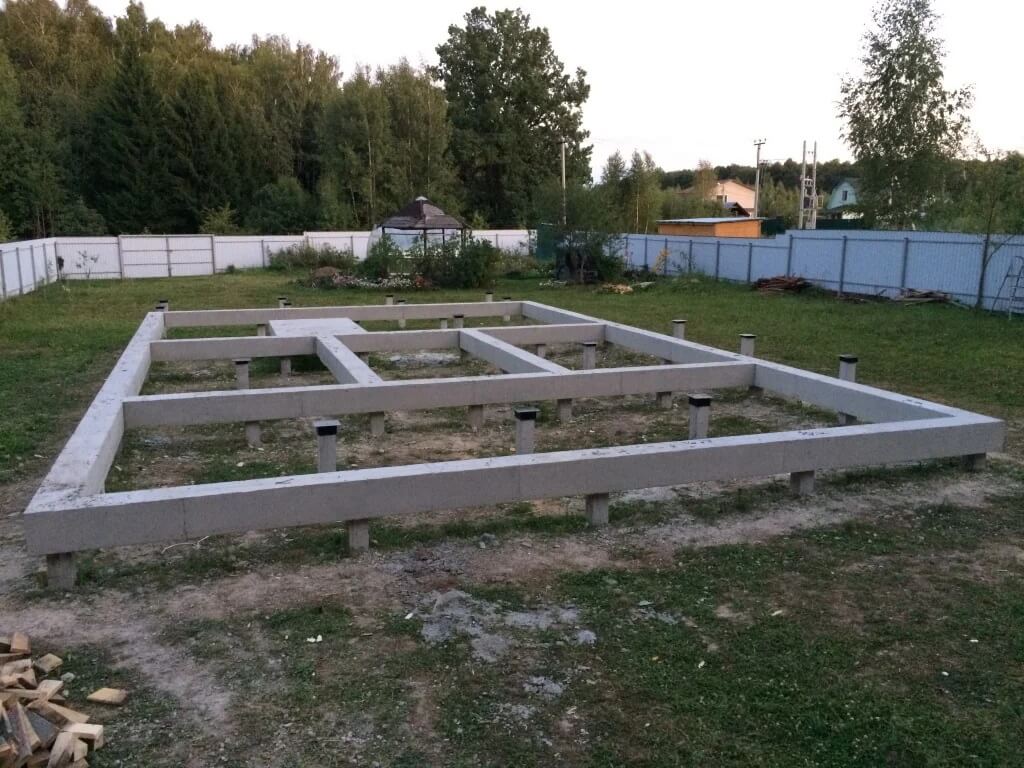

    Ленточный фундамент на сваях

    Низкие ростверки в этом плане более предсказуемы. Они обычно начинаются ниже уровня земли и отливаются из армированного (или не зависящего от проекта) бетона. Причем армирование свай связано с армированием ростверка.

    В данном случае ростверк представляет собой мелкозаглубленный ленточный фундамент и выполняется он по той же технологии. Отличается тем, что имеет жесткое соединение со сваями, что значительно повышает надежность и устойчивость конструкции. Такие фундаменты еще называют ленточными на сваях или свайно-ленточными. Эта конструкция практически идеальна: она сочетает в себе достоинства свайного и ленточного фундаментов, во многом компенсируя их недостатки.

    Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Как он работает? Нагрузка от дома передается на ремень. Благодаря наличию продольной арматуры она перераспределяется по всей площади. Поскольку лента тоже опирается на землю, часть нагрузки передается на нее, остальная приходится на сваи. В этом случае нагрузка и усадка равномерны: они «выравниваются» лентой.

    О монолитных ленточных фундаментах вы можете прочитать в этой статье.

    Зимой, когда на фундамент начинают воздействовать силы пучения, проявляются все преимущества свайно-ленточного фундамента. Если дом стоит на пучинистых грунтах, их глубина ниже уровня промерзания, очень сложно представить условия, при которых дом будет гибким или даст неравномерную усадку.

    Когда можно применять

    Свайно-ростверковые фундаменты рекомендуется устанавливать в следующих случаях:

    Иногда даже проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как принято считать, а 1,4. И все равно никто ничего не может гарантировать.

    Какие сваи использовать

    В свайно-ростверковых фундаментах можно использовать любые сваи. Их выбирают исходя из грунта, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда из дерева. Они могут быть круглыми или квадратными. Отличаются они и способом установки:

    В частном строительстве чаще всего применяют буронабивные сваи. Они особенно популярны при строительстве дачных участков или бань. Также их можно использовать при строительстве небольших домов. Но если дачи и бани можно сделать без расчета, то при строительстве дома очень желательно заказать проект.

    Сваи бывают разной формы: квадратного или треугольного сечения, круглые заполненные и круглые пустотелые, иногда специально для проекта разрабатываются сложные формы. По способу передачи нагрузки на грунт сваи бывают:

    Висячие сваи имеют большую боковую поверхность и значительная часть нагрузки (до 60-70%) передается с ее помощью. Их применяют, если несущей способности грунта на достигнутом уровне недостаточно для выдерживания всей нагрузки, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основную нагрузку несет поверхность, а не острие сваи.

    Сваи стойки, наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки получаются неразвитыми и гладкими, и имеет смысл расширяться в конце сваи. Одна из разновидностей этого типа – сваи ТИСЭ . Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пята препятствует поднятию фундамента силами пучения.

    Расположение свай в ростверке

    В большинстве случаев опоры в грунте ставятся вертикально. Иногда может потребоваться наклонная установка, при этом несколько штук в одном месте. Этот метод используется, если могут возникнуть горизонтально направленные силы. Например, при строительстве на склонах.

    Расположение свай на плане дома

    Сваи могут располагаться точечно – под опорами (столбами, стойками). Такое расположение характерно для сооружения навесов или кровли над открытыми площадками. Затем опоры ставят точно под столбы, удерживающие крышу.

    Для частных домов небольшой этажности сваи ставят в виде ленты. Их размещают в один ряд, иногда в два-три, смещая друг относительно друга. Иногда в наиболее нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их размещают кустами: по несколько штук на небольшом расстоянии друг от друга.

    Как разместить на плане дома самостоятельно

    При проектировании свайного фундамента самостоятельно обычно поступают следующим образом. На плане здания, вычерченном с соблюдением масштаба, сваи должны быть заложены в углах и в местах пересечения со стенами. Если они находятся на расстоянии более 3 метров друг от друга, между ними ставятся промежуточные опоры. Желательно, чтобы сваи располагались на расстоянии от 2 до 3 метров одна от другой.

    Сначала сваи ставятся по углам, затем под примыкание несущих стен

    Принцип прост, но нужно еще определить необходимую площадь сваи. И его нужно вычислить (вернее, подобрать).

    Расчет свайно-ростверкового фундамента

    Чтобы быть хотя бы частично уверенным в надежности фундамента, желательно хотя бы приблизительно его рассчитать. Для этого вам нужно будет произвести некоторые не самые сложные расчеты.

    1. Рассчитывается масса дома (учитываются все материалы и примерный вес «начинки»).
    2. В зависимости от веса и коэффициента безопасности определяется необходимая площадь опоры.
    3. Поскольку сваи уже расставлены, мы можем подсчитать их количество.
    4. Далее подбираем площадь сечения сваи. Так как мы знаем их количество, умножив на выделенную площадь, узнаем общее количество.
    5. Полученный результат сравнивается с рассчитанной ранее (точка 4) опорной площадью.
    6. Если площадь, найденная на шаге 4, больше рассчитанной на шаге 2, то выбранные параметры сваи нам подходят.
    7. Если меньше, увеличиваем планируемое сечение свай, снова умножаем и сравниваем. Так находим искомую площадь сваи.

    Иногда выгоднее не увеличивать площадь свай, а ставить их чаще. При этом метод расчета не меняется.

    Несущая способность свай разного диаметра в разных грунтах (для увеличения изображения щелкните по нему правой кнопкой мыши)

    Площадь опоры, необходимая для нормального распределения нагрузки, рассчитывается по формуле:

    Где Н – несущая способность грунта (можно взять из таблицы). Коэффициент 1,4 применен в связи с тем, что свайные фундаменты требуют большего запаса прочности: мы не знаем, какой грунт находится под всеми сваями. Поэтому лучше перестраховаться.

    Технология строительства

    Итак, у вас есть готовый проект, либо вы сами определились с расположением свай, их параметрами, типом и высотой ростверка. Вы можете начать строить.

    Разметка

    Сначала снимают весь плодородный слой земли, выносят в сад или складывают в одном из углов участка. Площадь фундамента выравнивается. Затем с помощью колышков и шнуров отметьте границы домика. Причем натягивают два шнура, размечающие наружную и внутреннюю поверхности стен. Обязательно проверьте геометрию, измерив и сравнив все диагонали попарно.

    После завершения разметки можно отметить места установки свай. Их чертят на плане и рассчитывают, определяют расстояния между ними.

    Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (для увеличения размера рисунка щелкните по нему правой кнопкой мыши)

    Выемка и заливка свай

    Как именно работа будет проходить, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

    Винты можно вкручивать вручную. При скручивании их головки устанавливаются на одном уровне. Его удобнее размечать шнурами.

    Для расточенных потребуется либо специальная техника, либо ручная дрель подходящего диаметра. Этими приспособлениями просверливаются отверстия в нужных местах. В готовые колодцы опускают выбранную опалубку, устанавливают арматуру (четыре стержня ребристой арматуры, соединенные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выход не менее 60-70 см. Затем он будет контактировать с ростверком. Последним шагом на этом этапе является заливка бетона.

    Свайный фундамент готов к установке опалубки ростверка. В этом случае опалубка из рубероида или рубероида, прокатанная несколько раз

    Устройство ростверка

    Если выбран металлический ростверк, то он приваривается к свае головы. При работе важно соблюдать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

    Для устройства заглубленного железобетонного ростверка (низкого) потребуется подсыпка щебня фракцией 20-60 мм и уплотнение его виброплощадкой. Минимальный слой щебня – 15 см. Для повышения несущей способности грунта под пояс необходимо засыпать щебень небольшими слоями (по 5 см) и тщательно уплотнить его виброплощадкой. Хорошо утрамбовать вокруг свай не получится, но это и не столь важно.

    На этой засыпке установлена ​​опалубка. Ширина ленты чуть больше ширины стен, высота досок делается с учетом необходимой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию монтажа опалубки для ленточного фундамента.

    Схема армирования свайно-ростверкового фундамента железобетонным ростверком (свая-лента)

    Армирование проводят в большинстве случаев так же, как и при сооружении ленточного: двумя поясами вверху и внизу ребристая арматура, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только ворсовая стяжка. Выгибают арматурные выпуски из свай: один ряд привязывают к нижнему поясу, второй — к верхнему (не забудьте сделать выпуски разной длины). Они должны быть не менее 50 диаметров прутка (если арматура 12 мм, нужно гнуть 600 мм (50*12 мм)). Схема армирования устоя сваи показана на рисунке.

    О том, как армируется ленточный фундамент, читайте здесь.

    Монтаж закладных деталей

    На данном этапе необходимо оставить вентиляционные каналы и проложить трубы и каналы, по которым будут подведены инженерные коммуникации (водоснабжение, отопление, электричество, канализация).

    Не забыть про прокладку труб для вентиляционных отверстий, подключение инженерных систем

    Если этого не сделать, то потом придется долбить бетон. А это большое зло для фундамента, ведь нарушается целостность монолита. Так что все хорошо подумайте: возможности переделать не будет.

    О выборе бетона для фундамента читайте здесь.

    Заливка бетона

    Бетон не просто заливают. Он также вибрирует. Без этого процесса очень сложно добиться однородности и высокой прочности. Поэтому обработку бетонного основания вибратором можно считать обязательным процессом.

    Если температура воздуха после заливки бетона составляет около +20°С, то опалубку можно снимать через четыре дня. За это время бетон наберет примерно 50% проектной прочности, чего достаточно для следующих работ. Если температура была около +10°, ждать придется 10-14 дней. При более низких температурах условия считаются зимними, и залитый бетон требует изоляции или подогрева.

    Все готово к заливке бетоном: армопояс соединен, опалубка выставлена ​​и закреплена (для увеличения изображения щелкните по ней правой кнопкой мыши)

    При всей своей привлекательности свайные фундаменты имеют недостатки:

    • Как уже было сказано, из-за того, что невозможно определить, какой грунт находится под каждой из свай, предсказать его поведение практически невозможно.
    • В таких зданиях нельзя обустраивать подвальные помещения.
    • При высоких ростверках требуется как-то закрыть щель: там любят селиться животные и насекомые.

    плюсы и минусы устройства

    Что такое свайно-ростверковый фундамент

    Свайный фундамент, наверное, представляет себе каждый: это определенное количество свай, заглубленных в землю до уровня несущего слоя или ниже уровень заморозки. В чистом виде такой тип фундамента используется редко. Это связано со своеобразной конструкцией, не позволяющей перераспределять нагрузку от дома между сваями. Поэтому свайный фундамент в основном делают для бревенчатых домов из бревен или бруса, иногда — для каркасных построек. Эти виды стройматериалов в силу своих характеристик сами перераспределяют нагрузку. Они плохо сочетаются с домами из других материалов.

    А вот их усовершенствованная форма – свайный фундамент с ростверком – лишена многих недостатков и может применяться как для кирпичных, так и блочных зданий. В них все опоры связываются лентой из металла или железобетона (бетона) в единую конструкцию. Эта лента называется ростверком.

    Выглядит как вынутый из земли свайно-ростверковый фундамент

    Ростверк – часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, а за счет закрытой конструкции перераспределяет нагрузку, передавая ее на сваи. Это может быть металл, дерево, бетон или железобетон. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

    Различают свайные фундаменты с высоким и низким ростверком

    Высокий ростверк выше уровня земли. Чаще всего изготавливается из металла – швеллера большого сечения или металлических труб квадратного сечения. Такой ростверк тоже делают из бетона, но его устройство сложнее: нужно придумать, как залить ленту на расстоянии от земли.

    Как устроен ростверк и что он дает

    Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, сантехника, прочие вещи расставлены неравномерно. Следовательно, нагрузка с разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. На сваи уже передается «выровненная» нагрузка.

    Чем отличаются свайные фундаменты от свайно-ростверковых (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Чем это хорошо? Дело в том, что при одинаковой загрузке свай меньше шансов, что они будут усаживаться неравномерно. А неравномерная усадка, как известно, приводит к трещинам в фундаменте и стенах. Поэтому свайно-ростверковый фундамент более устойчив. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, какой грунт находится под каждой из свай. Поэтому предсказать их поведение нереально. Именно поэтому архитекторы их не очень любят: гарантировать длительную эксплуатацию дома невозможно.

    Ленточный фундамент на сваях

    Низкие ростверки в этом плане более предсказуемы. Обычно они начинаются ниже уровня земли и отливаются из армированного (или не зависящего от проекта) бетона. Причем армирование свай связано с армированием ростверка.

    В данном случае ростверк представляет собой мелкозаглубленный ленточный фундамент и выполняется он по той же технологии. Отличается тем, что имеет жесткое соединение со сваями, что значительно повышает надежность и устойчивость конструкции. Такие фундаменты еще называют ленточными на сваях или свайно-ленточными. Эта конструкция практически идеальна: она сочетает в себе достоинства свайного и ленточного фундаментов, во многом компенсируя их недостатки.

    Устройство свайно-ленточного фундамента (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

    Как он работает? Нагрузка от дома передается на ремень. Благодаря наличию продольной арматуры она перераспределяется по всей площади. Поскольку лента также опирается на грунт, часть нагрузки передается на нее, остальная приходится на сваи. В этом случае нагрузка и усадка равномерны: они «выравниваются» лентой.

    Зимой, когда на фундамент начинают действовать силы пучения, проявляются все преимущества свайно-ленточного фундамента. Если дом стоит на пучинистых грунтах, их глубина ниже уровня промерзания, очень сложно представить условия, при которых дом будет гибким или даст неравномерную усадку.

    При воздействии на ленту сил пучения «пятки» свай, да и сами они, не дают грунту сдвинуть фундамент. Поэтому ленточные свайные фундаменты – отличный выбор на сильнопучинистых грунтах. При этом затраты значительно выше, чем при возведении обычного свайного фундамента, но значительно ниже, чем при возведении ленточного ниже глубины промерзания.

    Свайный фундамент с высоким ростверком

    Высокий ростверк представляет собой балку, объединяющую оголовки свай и перераспределяющую на них нагрузку от расположенных выше конструкций, при этом его основание расположено над поверхностью земли.

    Чем больше расстояние между сваями, тем больше должно быть сечение используемой балки.

    В качестве балки может использоваться брус, бревно, швеллер, двутавр, уголок (профильные балки).

    Обвязка свайно-винтового фундамента брусом или бревном

    Брус обвязочный (рис. 1) применяется при строительстве деревянных, каркасных конструкций.

    Рисунок 1

    Секция штанги:

    Крепление к голове осуществляется на шпильке.

    Устройство гидроизоляции не критично, так как металл не впитывает влагу, как бетон. Однако, поскольку на металлических поверхностях может образовываться конденсат, между опорной площадкой (оголовком) и деревянной конструкцией все же рекомендуется установить гидроизоляционную прокладку.

    Журнал (рис. 2). Этот материал устойчив к изгибам, так как древесина сохраняет свою целостность. Оцилиндрованное бревно дает больший прогиб по отношению к необработанному, так как в этом случае нарушается целостность сплошных слоев древесины.

    Рисунок 2

    Первый венец сруба допускается укладывать непосредственно на оголовок. Если фундамент бетонный, то его следует делать из дуба или лиственницы, так как это увеличит срок службы конструкции. В случае свайно-винтового основания от этих мероприятий можно отказаться, если высота ростверка не менее 500 мм от уровня земли.

    Обвязка брусом/бревном самый экономичный и быстро реализуемый вид соединения. Чтобы обвязка не деформировалась, сваи должны располагаться на одном уровне. В противном случае выравнивание осуществляется путем частичной обрезки бруса/брёвна.

    Стыковка бруса/брёвна (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу делаются пропилы, брус/брёвна сгибаются под прямым углом. Стыки следует обрабатывать специальными растворами, предохраняющими от влаги, прокладывать джутом.

    Рисунок 3

    Использование антисептиков для древесины/бревен обязательно только для бетонных оснований. При строительстве фундамента из винтовых свай эта процедура носит рекомендательный характер, но только при высоте ростверка не менее 500 мм от уровня земли.

    Обвязка свайно-винтового фундамента швеллером или двутавром

    Конструктивное решение металлического ростверка определяется в зависимости от нагрузок на фундамент СНиП II-23-81* «Металлические конструкции», СП 53-102- 2004 «Общие правила проектирования стальных конструкций».

    Обвязка осуществляется как вручную, так и с привлечением специальной техники (в зависимости от типоразмера швеллера/двутавра).

    Канал (рис. 4 – 7). Подходит плоско или на краю. Ребристый вариант лучше работает на прогиб, но из-за возникающего крутящего момента в этом случае лучше использовать сварной швеллер.

    Рисунок 4

    Рисунок 5

    Рисунок 6

    Рисунок 7

    Если швеллер уложен плашмя (полками вниз), то при шаге свай более 2000 мм он прогибается даже под собственным весом, поэтому при выборе этого варианта расстояние между сваями должно проектироваться не более 2000 мм.

    Двутавр (рис. 8). Используется для реконструкции фундаментов.

    Рисунок 8

    В обоих случаях (швеллер или двутавр) соединение элементов конструкции сварное.

    Достаточная толщина сортового проката (от 5 мм), а также подверженность этой части конструкции только атмосферной коррозии, обеспечат соответствие срока ее службы требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и фундаментов. Основные положения», даже без дополнительной антикоррозийной защиты. Тем не менее, после завершения сварочных работ конструкцию (хотя бы из соображений эстетики) следует обработать антикоррозийным составом.

    Свайно-ростверковый фундамент своими руками по буровой технологии

    Бурение

    Перед началом работ по возведению фундамента по буровой технологии необходимо разбить участок под бурение. Размещение свай на плане и на местности начинают с углов дома, затем в местах стыка периметра и несущих стен.

    Расчетная схема размещения свай

    Для бурения скважин под установку буронабивных свай применяют специальную технику – ямобур – с вертикальным буровым шнеком. В полученный колодец опускают опалубку. Если свая имеет круглое сечение, то роль опалубки может выполнять сложенный в несколько слоев рубероид или оцинкованная сталь. Также для опалубки можно использовать деревянные щиты для формирования свай прямоугольного сечения.

    После сверления и установки опалубки в шахту устанавливается армирующий каркас.

    Арматурный каркас

    Армокаркас изготавливается на строительной площадке из витой арматуры диаметром 12 мм. Для этого отмерьте 3 – 4 стержня длиной, превышающей глубину колодца на 60–70 см. Впоследствии эти «хвосты» будут связаны с усиленным каркасом ростверка.

    Арматурные стержни формируют в виде трех-четырехугольника с таким размером, чтобы до стенок опалубки оставался зазор 4-5 см. Стержни связаны поперечной арматурой из гладкого профиля диаметром меньше основных стержней.

    Заливка бетоном

    В случае небольшого объема бетон для заливки свай готовится непосредственно на месте с помощью бетоносмесителей.

    Залив сваю бетоном, ее необходимо провибрировать, чтобы исключить усадку и образование пустот в теле конструкции. Этот процесс позволит добиться однородности и необходимой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы под ростверк.

    После заливки всех свай ростверк установлен. В случае высокого ростверка готовят нижнюю опалубочную площадку. Нижняя опора опалубки может быть песчаной, если высота не превышает 30 см, или деревянными щитами, которые опираются на края свай. Снизу опалубку усиливают дополнительными опорами.

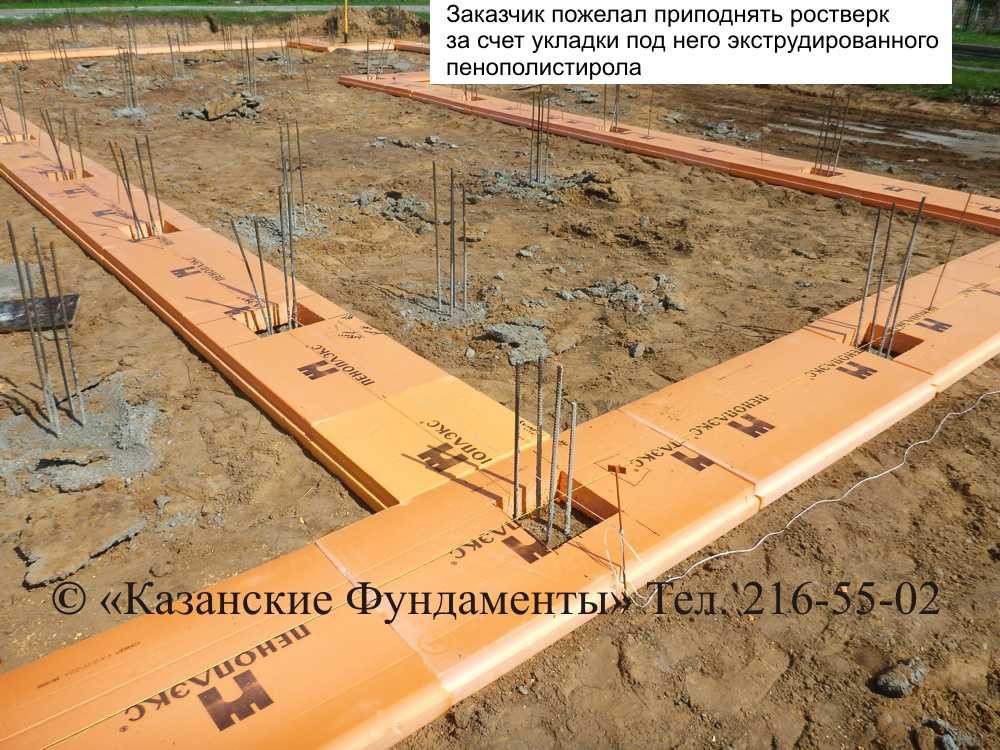

    Вид свайного фундамента до установки опалубки и каркаса ростверка

    После формирования низа ростверка монтируется каркас ростверка, который соединяется со свайным каркасом. Устанавливаются боковые стенки опалубки и затем заливается бетон.

    Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. Если работы производятся при температуре окружающего воздуха не выше +10, то обязательна пауза 14 дней.

    Опалубка готова к заливке бетоном

    Используемые материалы

    Конструктивные особенности зданий и величина получаемых нагрузок диктуют применение материалов для создания ростверков:

    • железобетон;
    • дерево;
    • металл.

    Свайные фундаменты с монолитными ростверками

    Железобетонный пояс обладает повышенной устойчивостью, жесткостью, надежностью, долговечностью и выдерживает большие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит из железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Усиление монолитного ростверка на сваях может выполняться гостиничными стержнями, скрепленными в плоскую раму или объемными каркасами.

    Ростверк железобетонный висячего типа

    Ростверки бетонные по конструкции аналогичны железобетонным поясам, отличие только в отсутствии арматуры в конструкции первых. Вся нагрузка укладывается и распределяется бетоном. Оголовки свай фундамента должны быть заглублены на 100 мм в бетон ростверка. Такие пояса используются только при строительстве одноэтажных домов.

    Деревянные конструкции

    Деревянные конструкции в основном используются при строительстве деревянных домов. Укладка деревянного ростверка на столбчатый фундамент осуществляется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, следует обрабатывать конструкцию специальными биозащитными пропитками. Крепление бруса к сваям осуществляется с помощью скоб или болтов.

    Деревянный ростверк

    Возможны два варианта устройства пиломатериала:

    • При сооружении фундамента здания из предварительно обработанных бревен создается одно- или двухэтажный настил, который устанавливается на запланированная бутовая площадка. Этот вариант ранее применялся для строительства небольших бревенчатых построек;
    • Ростверк крепится из бруса на столбчатый фундамент. Однако конструкция не отличается высокой прочностью, так как древесина не самый надежный строительный материал, поэтому ее чаще всего используют для создания сараев и беседок.

    Видео: Устройство ростверка для деревянного дома

    Металлический пояс для фундамента

    Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает повышенной прочностью и жесткостью. Как правило, такую ​​конструкцию используют при устройстве винтовых свайных фундаментов одноэтажных домов. Швеллер устанавливается на оголовки опор и фиксируется с помощью сварного соединения.

    Металлический ростверк на бетонных колоннах

    Металлический пояс применяется в основном в висячем исполнении. Однако в последние годы такие конструкции применяются очень редко, так как из-за тяжести материала требуется привлечение подъемной специальной техники, что экономически невыгодно. Кроме того, металл подвержен риску коррозионных процессов.

    Это интересно: Как сделать опалубку для фундамента: рассмотрим пункты

    Какие сваи использовать

    Рекомендуется установка свайно-ростверковых фундаментов в следующих случаях:

    При переходе неустойчивых и слабонесущих грунтов на достаточно большую глубина. Это карстовые, лесные, торфяные почвы, плывуны, растительные и плодородные почвы большой мощности (более 1,4-1,5 метра). При этом нагрузка должна передаваться на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда удается, а если и удается, то фундамент получается слишком дорогим. Поэтому передача нагрузки сваями – лучший выбор.
    В районах с большими перепадами высот. В этом случае зачастую гораздо дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливке глубокой ленты, способной компенсировать разницу высот.

    Один из видов свайно-ростового фундамента – на сваях ТИСЭ

    С высоким уровнем грунтовых вод. Свайные фундаменты единственные, для которых уровень грунтовых вод не имеет значения

    Важно, чтобы под пятой был несущий грунт. Уровень расположения вод влияет только на тип ростверка: если вода близко к поверхности, то ростверк делают высоким, если он залегает глубоко, то его можно делать низким.
    При строительстве в твердом грунте

    В этом случае положительный эффект дают небольшие объемы земляных работ (по сравнению с ленточным или плитным фундаментом).
    Если вы решили построить дом по каркасной технологии. Делать для него ленту – пустая трата денег: получится слишком большой запас прочности, который, в данном случае, бесполезен. В этом случае оптимальным выбором будет свайный или свайно-ростверковый фундамент.
    При большой строительной массе (более 350 тонн). Тогда получается, что лента или пластина должны быть очень массивными и поэтому дорогими. При этом свайно-ростверковый фундамент часто оказывается дешевле.

    Иногда даже проще: начинают с самой низкой стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как принято считать, а 1,4. И все равно никто ничего не может гарантировать.

    В свайно-ростверковых фундаментах могут применяться любые сваи. Их выбирают исходя из грунта, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда из дерева. Они могут быть круглыми или квадратными. Отличаются они и способом установки:

    • Вождение. Они устанавливаются без сверления или копания. Обычно – чеканные, потому и называются. В частном строительстве их используют редко: требуется специальное оборудование.

      Забивные железобетонные сваи чаще применяют при строительстве многоэтажных домов

    • Скучно. Сначала в земле бурят скважину, затем в ней устанавливают и закрепляют опалубку. Содержит арматуру, повышающую прочностные характеристики. Затем вся конструкция заливается бетоном.
    • Сверление железобетона. В этом случае также бурятся скважины, но в них устанавливаются готовые железобетонные сваи (забиваемые, но с меньшими усилиями).

    • Винт. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, рассекающие грунт. На больших глубинах требуется специальное оборудование, небольшие, длиной до 2-3 метров, можно установить вручную.

      Один из видов свай – винтовые. Их можно использовать с ростверками из разных материалов для разных домов (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    В частном строительстве чаще всего применяют буронабивные сваи. Они особенно популярны при строительстве дачных участков или бань. Также их можно использовать при строительстве небольших домов. Но если дачи и бани можно сделать без расчета, то при строительстве дома очень желательно заказать проект.

    Сваи бывают разные по форме: квадратного или треугольного сечения, круглые заполненные и круглые пустотелые, иногда сложные формы разрабатываются специально для проекта. По тому, как сваи передают нагрузку на грунт, их бывает:

    Сваи стойки, наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки получаются неразвитыми и гладкими, и имеет смысл расширяться в конце сваи. Одной из разновидностей этого типа являются сваи ТИСЭ. Они имеют цилиндрическое удлинение внизу, из-за чего переносят нагрузку на большую площадь. Также пята препятствует поднятию фундамента силами пучения.

    Как правильно выбрать сваи для фундамента

    Правильный выбор свай основывается на следующих факторах:

    1. Цена.
    2. Скорость установки.
    3. Надежность и долговечность.

    Учитывая все преимущества и недостатки вышеперечисленных оснований для обустройства, взвесив все за и против, необходимо сделать свой оптимальный выбор.

    В частном малоэтажном строительстве в последнее время все чаще применяют винтовые сваи.

    Помимо того, что винтовые сваи используются для обустройства традиционных ростверков, некоторые их виды применяются для усиления плитных и ленточных оснований.

    Трубчатые конструкции со сварными или литыми концами позволяют вести строительство там, где это сделать очень сложно:

    • На болоте.
    • На воде.
    • На склоне.

    И все это без планировки участка под застройку. Сама суть технологии заключается в том, чтобы сделать на такую ​​опору минимальную касательную нагрузку.

    Оптимальная конструкция сваи для малоэтажного строительства:

    1. Каркас. Труба бесшовная со стенкой 4-4,5 мм из стали Ст3. Стальная конструкция 30ХМА имеет больший ресурс – стенка в этом случае составляет от 6 до 10 миллиметров.
    2. Лезвия. Они привариваются к корпусу или изготавливаются в виде функционально законченного наконечника – литого или сварного, который также приваривается к корпусу.

    Какой бы ни была конструкция, она многофункциональна. Выбор винтовой опоры должен основываться на СНиП – СНиП (последняя редакция 2011 г.)

    Типы опор:

    • Узколепестковые. По сути, это аналог того же самореза, то есть многооборотная опора. Наконечник литой, приварен к корпусу. Используется для плотного грунта и вечной мерзлоты.
    • Широколопастный. Для легких зданий.
    • Многолезвийный. Для лучшей поддержки. Они предназначены для трехуровневых зданий с мансардой.

    Большинство индивидуальных застройщиков даже не подозревают, каков спектр применения этих опор:

    1. Ванны.
    2. Коттеджи.
    3. Заборы.
    4. Беседки.
    5. Теплицы.
    6. Рекламные конструкции.
    7. Опоры ЛЭП.
    8. Временные постройки. Здесь есть возможность демонтажа и переноса в другое место.
    9. Заборы.
    10. Мосты и причалы.

    Это не полный список мест, где можно использовать винтовые крепления.

    Экспертное заключение

    Сергей Юрьевич

    Строительство домов, хозяйственных построек, террас и веранд

    Задать вопрос

    Окончательный и правильный выбор осуществляется с использованием подробных указаний СНиП.

    Для повышения надежности и долговечности винтовой сваи необходимо нанести на нее специальное антикоррозийное покрытие.

    Из наиболее существенных недостатков стоит выделить следующие: необходимость обустройства фальшподвала и тщательной изоляции коммуникаций под домом.

    Достоинства явно перевешивают недостатки, и помимо вышеперечисленных плюсов нужно добавить следующее:

    • Быстрая доставка объекта.
    • Малый объем земляных работ.
    • Пригодность для застройки любого земельного участка.
    • Ремонтопригодность.
    • Всесезонное строительство.

    Экспертное заключение

    Сергей Юрьевич

    Строительство домов, хозяйственных построек, террас и веранд

    Задать вопрос

    Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого фундамента.

    Кроме того, стоит уделить особое внимание качеству изделий – экономичные технологии не добавят конструкции надежности.

    Типы свай

    Существуют различные конструкции свай:

    • Реечные сваи. Вертикальные опоры в тесном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
    • Висячие сваи. Их удерживает сила трения между боковыми стенками и землей, а также уплотненная грунтовая подушка под наконечником. Они не имеют опоры на твердые слои. Прочность обеспечивается за счет площади контакта – чем длиннее свая, тем надежнее она установлена. Способны к внезапному выпадению осадков из-за подземных изменений в гидрогеологии.

    По типу погружения бывают:

    • Вождение. Их погружают в землю с помощью специальных механизмов. Они обладают максимальной несущей способностью и устойчивостью, но представляют немалую опасность при погружении для всех расположенных поблизости строений.
    • Литье под давлением. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на месте. В пробуренный колодец устанавливают арматуру и заливают бетоном, получая прочный вертикальный стержень. Удобно для самостоятельного изготовления.
    • Винт. Особый тип свай, забиваемых в землю завинчиванием (наподобие шурупа). Допускает самостоятельную установку, не требует предварительной подготовки или земляных работ.

    Материал для свай может быть:

    • Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более прочным и удобным видам.
    • Металл. Кроме винтовых свай специальные конструкции не производятся. Используют массивные куски швеллера, рельса, двутавра и т. д. Недостатком металлических свай является электрохимическая коррозия, от которой защитить их практически невозможно.
    • Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Это самый распространенный материал, устойчивый ко всем нагрузкам и почти в 3 раза более прочный, чем металлические сваи.

    Выбор типа свай определяется техническими требованиями и условиями строительства. Чаще всего используют забивные или буронабивные железобетонные стержни.

    Изготовление основания из столбов

    С установкой ростверка для свайного фундамента мы разобрались, а теперь приступим к созданию опорной плоскости для столбчатого основания.

    Материалы и инструменты

    Запасаемся набором:

    • “Штык” и “Отбор”;
    сверло
    • ;
    • кирка;
    • рулетка;
    • долей;
    химические вещества
    • для предотвращения роста растительности;
    • Плита OSB, фанера или доска обрезная для изготовления опалубки;
    • арматурный каркас;
    бетонный раствор
    • ;
    • геотекстиль;
    • песок;
    • руб. ;
    полиэтилен
    • ;
    • битумная мастика.

    Процесс монтажа

    Выполняем следующие работы:

    • очищаем от растительности участок, предназначенный для будущего строения;
    • поливаем рабочую зону химикатами для предотвращения роста растительности;
    • размечаем площадку – вбиваем колышки и натягиваем между ними веревку;
    • копка ям под столбы;
    • засыпаем песок в ямы;
    • насыпать воду на песчаную подушку (высотой 10-15 см), хорошо утрамбовать;
    • укладываем на песок геотекстиль;
    • засыпаем полотно щебнем;
    • изготавливаем опалубку – формируем щиты и короба;
    • опускаем ящики в яму;
    • покрыть опалубку полиэтиленом;
    • вяжем арматуру;
    • опускаем раму в отверстие для стойки;
    • формируем столбы – заливаем бетон слоями;
    • обрабатываем слой бетона лопатой или вибратором;
    • сделать технический перерыв;
    • поверхность столбов обрабатываем битумной мастикой;
    • монтируем опалубку между опорами, делаем песчаную подушку, заливаем бетонным раствором, который армируем арматурой;
    • делаем технический перерыв, чтобы бетон затвердел;
    • производим гидро- и теплоизоляцию.

    Анекдот не в тему: – А! Как хорошо пахнет ваш кофе!

    – Заходи! Не стесняйся! Нюхайте на здоровье!

    Так что ты можешь сказать? Ростверк – это объект, который, несмотря на свою простоту, играет очень важную роль в «жизни» каждого здания. Не поленитесь, подарите гостеприимному и уютному дому или бане будущее без разрушения! Терпения и удачи вам! До свидания!

    Цитата мудрости: Хранить свой секрет мудро, но глупо ждать, пока его сохранят другие (Сэмюэл Джонсон).

    [PDF] Оптимальное размещение свай в реальных ростверках: экспериментальное сравнение алгоритмов оптимизации

    • title={Оптимальное размещение свай в реальных ростверках: экспериментальное сравнение алгоритмов оптимизации}, автор = {Римантас Белявичюс и Сергеюс Иваников и Дмитрий {\vS}e{\vs}ок и Саулюс Валентинавичюс и Юлиус Жилинскас}, журнал={Инф. Технол. Контроль.}, год = {2011}, объем={40}, страницы={123-132} }
      • Р. Белявичюс, Сергеюс Иваников, Ю. Жилинскас
      • Опубликовано 31 мая 2011 г.
      • Информатика
      • Инф. Технол. Контроль.

      Целью статьи является выбор алгоритмов оптимального размещения свай в реальных ростверках путем экспериментального сравнения различных алгоритмов глобальной оптимизации. Сравнение включает в себя несколько алгоритмов: случайный поиск, метаэвристику (имитационный отжиг и генетический алгоритм) и локальную оптимизацию в сочетании со случайным поиском. Алгоритмы сравниваются по результатам оптимизации схем размещения свай 10 практических ростверков малого и среднего масштаба с…

      Просмотр через Publisher

      itc.ktu.lt

      Почти оптимальное размещение свай в ростверковом фундаменте на основе имитации отжига

      • Эрвин Милош, М. Ковалев, Дарюс Мачюнас, Р. Белявичюс, Д. Шешок

      7 Компьютер Наука

      2020 Открытая конференция IEEE по электротехнике, электронике и информатике (eStream)

      • 2020

      Разработан новый алгоритм имитации отжига для решения задачи глобальной оптимизации оптимального расположения свай в ростверковом фундаменте, и он продемонстрирован что предлагаемый алгоритм дает решения со значениями, которые на 5,8 % лучше, чем решения, полученные с помощью существующего современного генетического алгоритма и алгоритма имитации отжига.

      Многокритериальная глобальная оптимизация инженерных конструкций ростверкового типа с использованием передовой метаэвристики

      • Р. Белявичюс, Дарюс Мачюнас, Д. Шешок

      • Информатика

      • 2020
      9004 Предложенный алгоритм оптимизации 9004 AAGA и AGADS демонстрируют улучшенные результаты по сравнению с прежними AGA и GADS.

      ОПТИМИЗАЦИЯ РОСТОКОВ С ИСПОЛЬЗОВАНИЕМ ГЕНЕТИЧЕСКИХ АЛГОРИТМОВ ДЛЯ ИНТЕГРАЦИИ СРЕД MATLAB И FORTRAN

      • Дарюс Мачюнас, Юозас Кауна, Д. Шешок

      • Информатика

      • 2013

      Представлена ​​технология, применяемая для глобальной оптимизации свайных фундаментов ростверка (дальнейших ростверков), позволяющая интегрировать их. среды MatLab и Fortran.

      Многоцелевая оптимизация ростверков с использованием адаптивного генетического алгоритма

      • R. ius

      • Информатика

      • 2012

      В статье предложена технология многокритериальной глобальной оптимизации ростверковых фундаментов с применением адаптивного генетического алгоритма (АГА) поиска минимального расхода материала в…

      Применение GRID-вычислений для оптимизации ростверков

      • Д. Шешок, Р. Белявичюс, А. Каченяускас, Я. Моккус

      • Информатика

      • 2016

      Данная глобальная задача оптимизации схем размещения свай под ростверковыми фундаментами решается здесь с помощью алгоритма имитации отжига оказался одним из самых перспективных алгоритмов оптимизации ростверка.

      Генетический алгоритм с модифицированным кроссовером для оптимизации ростверка

      • М. Раманаускас, Д. Шешок, Р. Белявичюс, Э. Куриловас, Саулюс Валентинавичюс

      • Информатика

        Междунар. Дж. Вычисл. коммун. Контроль

      • 2017

      Сравнение предложенного модифицированного генетического алгоритма с отбором специальных фенотипов и операторами кроссовера с заданными по умолчанию правилами с 6 другими алгоритмами стохастической оптимизации наглядно показывает его преимущества: при аналогичном уровне точности алгоритм требует меньше времени на настройку генетических параметров и обеспечивает более узкие доверительные интервалы результатов, чем другие алгоритмы.

      Параллельный DISIMPL для оптимизации размещения свай в ростверковом фундаменте

      • Р. Паулавичюс, Й. Жилинскас, Хуан Ф. Р. Эррера, Л. Касадо

      • Информатика

        2013 Восьмая международная конференция по сетке P2P, Parall, Parall. Облачные и интернет-вычисления

      • 2013

      Создан и исследован параллельный DISIMPL для многоядерных компьютеров и исследована эффективность разработанного параллельного алгоритма решения до 55-мерной оптимальной конструкции ростверковых фундаментов задачи оптимизации «черного ящика» .

      Оптимизация групп свай: Практическое исследование с использованием генетического алгоритма и прямого поиска с четырьмя различными целевыми функциями

      • Энн Бенгтларс, Эрик Вальяметс

      • Геология

      • 2014 Строительство больших конструкций дорого, но дорого
      9001 , например мосты. Некоторые типы свай, такие как сваи со стальным сердечником, очень дороги, и поэтому представляет большой интерес сохранение…

      Оптимизация мачт с высокими оттяжками с использованием генетических алгоритмов

      • Р. Беливичуз, Донатас Джатулис, Д. Шеш

      • Компьютерная наука

      • 2013

      Модифицированный прямой алгоритм для Hidden Liman LING -LINGAN LING -LINGNGHUN HOULDGAN -LINGNGHUN HOUNGSUN -LIMNGHUN -LINGAN -LINGAN -LINGNGHUN.

      Информатика

      • 2017

      ПОКАЗАНЫ 1-10 ИЗ 21 ССЫЛОК

      СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные статьиПоследность

      Оптимизация групп свай с использованием гибридных генетических алгоритмов

      • C. Chan, Liming Zhang, J. Ng

      • Engineering

      • 2009

      В данной статье представлен автоматизированный метод оптимального проектирования с использованием гибридного генетического алгоритма для проектирования фундамента из свайных групп. Процесс проектирования представляет собой оптимизацию размеров и топологии свай…

      Параллельная глобальная оптимизация схем фундаментов в гражданском строительстве

      • Р. Циегис, М. Баравикайте, Р. Белевичюс

      • Информатика

        PARA

      • 2004

      Предложена новая технология, основанная на использовании алгоритмов глобальной оптимизации, реализованных в виде «черных ящиков», которые могут быть решены с помощью одного процессора из-за огромных требований к процессору и памяти компьютера .

      Многоуровневая оптимизация решетки

      • Р. Беливич, Саулиус Валентинавич, Э. Мичневич

      • Инженер

      • 2002

      Аннотация. Математические модели и решения для решений для оптимизации Гриль-типа. Оптимизация ростверка основана на оптимизации отдельных балок, включающих…

      Экспериментальное исследование локальных поисков для оптимизации ростверковых фундаментов

      • Сергеюс Иваникова, Э. Филатова, Ю. Жилинскас

      • Машиностроение

      • 2009
      9004 с помощью отдельного пакета моделирования, и различные алгоритмы локальной оптимизации были применены, и их производительность была исследована и сравнена.

      Сравнение алгоритмов глобальной оптимизации, примененных к задаче оптимизации комфорта езды

      • P. Eriksson, J. Arora

      • Информатика, инженерия

      • 2002

      Сравнение алгоритмов глобальной оптимизации, примененных к задаче оптимизации промышленной техники, показывает, что генетический алгоритм более эффективен, чем алгоритм имитации отжига для этой конкретной задачи оптимизации.

      Оптимальное размещение свай для минимизации неравномерной осадки в свайно-пластовых фундаментах

      • Kyung-Nam Kim, Su-Hyung Lee, Choong-Ki Chung, H. Lee

      • Geology

      • 1999

      Comparison of Global Optimization Methods for Drag Reduction in the Automotive Industry

      • L. Dumas, V. Herbert, Frédérique Muyl

      • Computer Science

        ICCSA

      • 2005

      Эффективность этих методов глобальной оптимизации, называемых HM и AGA соответственно, показана и сравнена сначала на аналитических тестовых функциях, а затем на задаче уменьшения сопротивления, где время расчета ГА сокращается до 7 раз.
