Устройство и механизмы рольставен
Главная страница » Новости » Механизмы рольставенЗдесь Вы можете ознакомиться со следующими конструкциями рольставен:
- с электроприводом
- с механическим приводом

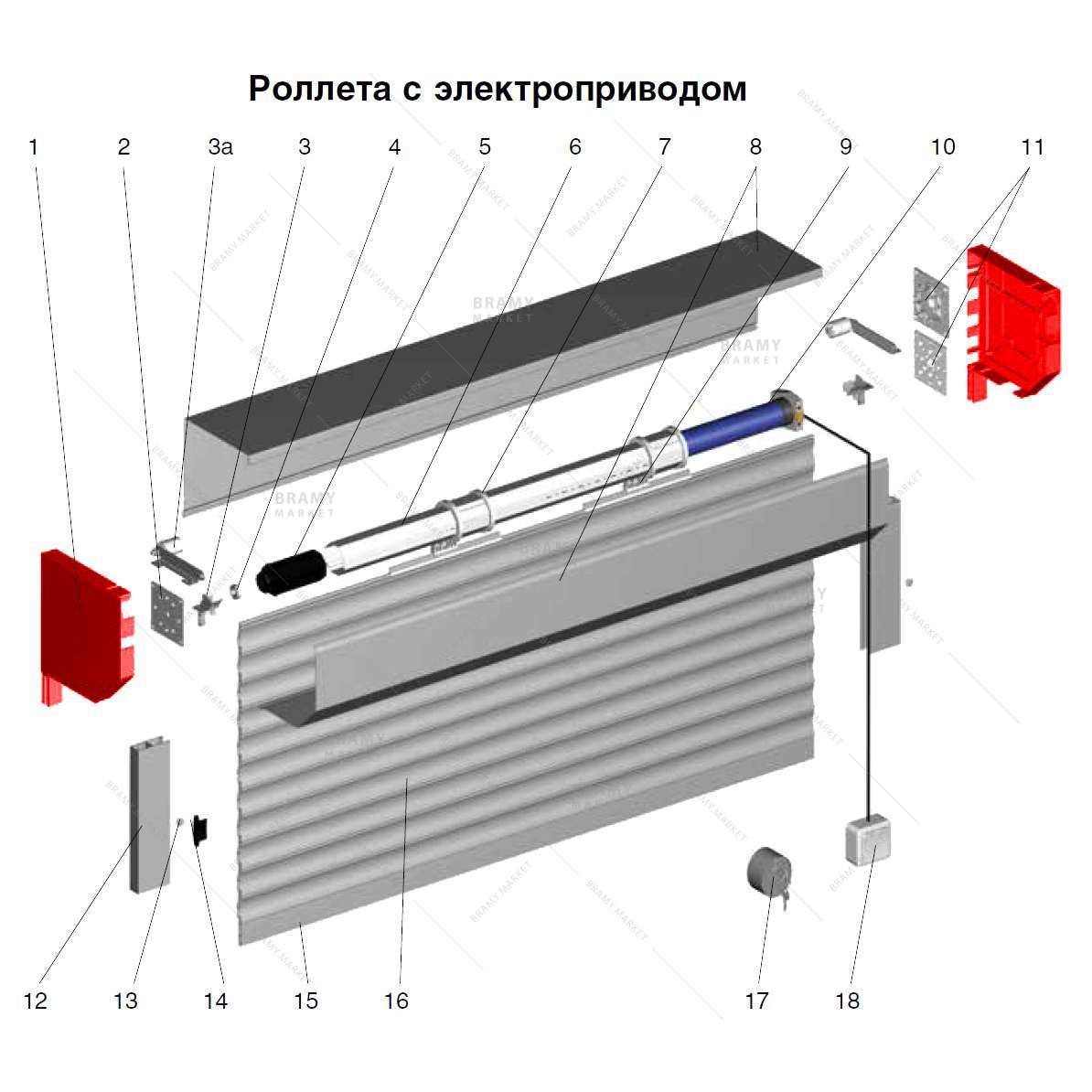

Устройство рольставен с электроприводом
- Крышка боковая
- Устройство направляющее
- Подшипник
- Капсула универсальная
- Вал октогональный
- Ригель в сборе
- Короб защитный
- Электропривод
- Крепление
- Направляющая шина
- Заглушка
- Замок боковой
- Концевой профиль
- Суппорт подшипника
- Пульт ДУ
- Выключатель
Полотно рольставни приводится в движение электроприводом (8) при помощи пульта ДУ (15) или выключателя (16). Выключатели бывают трех видов: клавишный, замковый и дистанционный.
Чтобы поднять или опустить рольставню нужно нажать соответствующую кнопку на пульте ДУ (15) или нажать (повернуть) клавишу выключателя (16) в направлении “подъем” или “опускание” соответственно и удерживать до полной остановки полотна. Для остановки полотна в промежуточном положении нужно просто отпустить клавишу.
В выключатели с замком требуется вставить ключ и повернуть его, чтобы поднять/опустить рольставню.
Существуют выключатели с фиксацией. В этом случае удерживать клавишу (или ключ) выключателя до полной остановки полотна роллеты не нужно. Остановка произойдет автоматически, но после этого необходимо установить клавишу (ключ) в нейтральное положение. Чтобы остановить роллету в промежуточном положении, нужно вернуть клавишу (ключ) в нейтральное положение. Выключатели без фиксации предпочтительнее с точки зрения электро-безопасности.
Электроприводы не предназначены для постоянного непрерывного открывания/закрывания, так как могут перегреваться. Их не рекомендуется устанавливать на объектах, где требуется большая частота поднятия/опускания роллет.
По Вашему желанию электропривод может поставляться с механизмом аварийного ручного подъема – воротковым приводом. Он позволяет осуществлять подъем (опускание) полотна рольставни в аварийном режиме при отсутствии напряжения в сети.
Устройство рольставен с воротковым приводом (кардан, редуктор)
- Крышка боковая
- Направляющее устройство
- Подшипник
- Капсула универсальная
- Вал октогональный
- Пружина тяговая
- Короб защитный
- Вставка
- Редуктор
- Направляющая шина
- Заглушка
- Замок боковой
- Полоса запорная *
- Стопор
- Замок ригельный *
- Концевой профиль
- Кардан
- Клипса пружинная
- Вороток
Полотно роллеты приводится в движение редуктором (9) при помощи воротка (19), соединенного с редуктором через кардан (17).
Подъем/опускание полотна осуществляется с помощью вращения воротка до касания стопорами короба рольставней (при опускании: до полного смыкания ламелей полотна). Дальнейшее вращение рукоятки запрещено: оно требует значительных усилий и приводит к повреждению конструкции.
По Вашему желанию в концевой профиль изделия возможна установка боковых задвижек или замка ригельного. При этом перед открыванием роллеты необходимо разблокировать полотно роллеты: поворотом ключа открыть замок ригельный или свести к центру полотна боковые задвижки, вмонтированные в концевой профиль (16). Соответственно можно заблокировать полотно роллеты после опускания.
Устройство рольставен с ленточным или шнуровым приводом
- Крышка боковая
- Направляющее устройство
- Подшипник
- Капсула универсальная
- Вал октогональный
- Короб защитный
- Пружина тяговая
- Шкив
- Шкив
- Пружина предохранительная
- Направляющая для шнура
- Направляющая шина
- Заглушка
- Замок боковой
- Полоса запорная *
- Концевой профиль
- Стопор
- Замок ригельный *
- Направляющая для ленты
- Лентоукладчик
- Шнур
- Укладчик для шнура инерционный
При подъеме полотна рольставни необходимо потянуть вниз ленту (или шнур) необходимое количество раз до тех пор, пока полотно рольставни не окажется в нужном положении.
При опускании полотна роллеты необходимо взять ленту (шнур) около корпуса лентоукладчика (укладчика шнура), потянуть на себя и затем плавно отпустить ленту (шнур), не выпуская ее (его) из рук. Повторить данную операцию до полного смыкания ламелей в полотне.
В концевой профиль изделия возможна установка боковых задвижек или замка ригельного. См. “Устройство рольставен с воротковым приводом”.
Устройство рольставен с кордовым приводом
- Крышка боковая
- Направляющее устройство
- Подшипник
- Капсула универсальная
- Вал октогональный
- Короб защитный
- Пружина тяговая
- Шкив
- Направляющая для корда
- Трубка защитная
- Шина направляющая
- Заглушка
- Замок боковой
- Полоса запорная *
- Концевой профиль
- Стопор
- Замок ригельный *
- Корпус
- Направляющая для кордай
- Укладчик для шнура редукторный
- Рукоятка
Подъем полотна рольставен производится вращением по часовой стрелке рукоятки (21), опускание полотна производится вращением приводной рукоятки против часовой стрелки.
В концевой профиль изделия возможна установка боковых задвижек или замка ригельного. См. “Устройство рольставен с воротковым приводом”.
Будьте внимательны: редуктор легко сломать, если вращать ручку, когда полотно уже остановилось в верхнем или нижнем положении.
Устройство рольставен с пружинно-инерционным механизмом
- Крышка боковая
- Направляющее устройство
- Суппорт подшипника
- Подшипник
- Капсула универсальная
- Вал октогональный
- Пружина тяговая
- Короб защитный
- Пружинно-инерционный механизм
- Направляющая шина
- Замок боковой
- Заглушка
- Стопор
- Концевой профиль
- Замок ригельный
Полотно роллеты приводится в движение инерционной пружиной. Для подъема полотна необходимо, придерживая за ручки на концевом профиле (14), плавно поднять полотно роллеты до полной остановки его в верхнем положении.
Для опускания полотна роллеты необходимо тянуть полотно за ручки на концевом профиле до контакта с опорной поверхностью (подоконным отливом, порогом проема и т.п.).
Роллеты с пружинно-инерционным механизмом поднятия/опускания комплектуются ригельным замком, который врезается в нижний концевой профиль или боковыми задвижками. При открытии/закрытии замка необходимо удерживать свободной рукой ручку на концевом профиле для предотвращения резкого подъема и сворачивания полотна рольставни.
Есть вопросы или хотите сделать заказ? Напишите нам
или позвоните по телефону: +7 (495) 783-06-56
Отправляя сообщение, соглашаюсь на обработку своих персональных данных и получение регулярных рассылок
Схемы управления рольставнями – статьи и публикации
Подробное описание существующих сегодня способов управления рольставнями.
Ручной механический привод рольставен
Для управления защитными жалюзи мы предлагаем несколько видов ручных
механических приводов.
Карданный привод состоит из червячного редуктора, карданного соединения и приводного воротка. Вороток может быть съемным или стационарно закрепленным. Вращая вороток в ту или иную сторону, поднимают или опускают полотно. Максимальная грузоподъемность редуктора 32 кг.
Тросовый редуктор состоит из корпуса, внутри которого находится барабан, соединенный тросом со шкивом на валу в коробе, и небольшой приводной ручки. Корпус с редуктором размещается на удобной для пользователя высоте. Вращая ручку, поднимают или опускают полотно. Максимальная грузоподъемность тросового редуктора 20 кг.
Ленточный редуктор
принципиально похож на тросовый. Представляет собой небольшую плоскую
коробку, закрепленную на удобной высоте. Внутри находится шкив с
предварительно заведенной пружиной часового типа. Этот шкив соединен со
шкивом на валу в коробе при помощи ленты. Перемещая ленту рукой вверх
или вниз, управляют полотном.
Максимальная грузоподъемность ленточного
редуктора 15 кг.
Пружинно-инерционный механизм является самым простым видом ручного управления. Внутри вала, на который наматывается полотно, находится предварительно закрученная при монтаже торсионная пружина. Эта пружина практически полностью компенсирует вес полотна, которое поднимают и опускают, держась за нижнюю планку. Это очень удобный вид управления, рассчитанный на перемещение полотна массой до 80 кг. Из недостатков можно отметить неудобство управления высокой рольставней и обязательное использование замка в нижней планке для фиксации полотна в закрытом состоянии.
Для защиты от несанкционированного подъема полотна служат механические запорные устройства. Это могут быть металлические задвижки или механический замок с ключом, которые устанавливаются в нижнюю планку.
Электропривод рольставни
Электропривод является наилучшим решением для управления защитными
жалюзи.
Наша фирма использует электроприводы немецкой фирмы “SOMFY”,
отличающиеся надежной работой и высоким качеством изготовления. В
линейке “SOMFY” более 20 моделей внутривальных приводов, рассчитанных
на подъем и опускание полотна весом до 200 кг.
Электропривод располагается внутри вала, на который наматывается полотно. При подаче команды от выключателя привод вращает вал, поднимая или опуская полотно. Для помещений, в которых возможно отключение электроэнергии, существуют модели с аварийной системой, позволяющей поднимать или опускать полотно вручную при помощи приводной рукоятки. Для защиты от подъема полотна за нижний край рекомендуется устанавливать на вал блокирующие ригели, т.н. верхние замки.
Выключатели для рольставен применяются специальные, с защитой от одновременного нажатия двух клавиш. Использовать выключатели, предназначенные для освещения, нельзя.
Системы группового управления рольставнями
При большом количестве рольставен в доме закрывать и открывать их
все вместе довольно утомительно, даже если они оснащены
электроприводом.
Для упрощения этой процедуры, а также для построения
различных схем управления защитными жалюзи применяют устройства
группового управления. Эти устройства представляют собой небольшие
электронные блоки, подключенные к сети 220В и защитным жалюзи. В
зависимости от типа устройства и модели, они рассчитаны на скрытую или
наружную установку.
Наиболее популярные устройства группового управления защитными жалюзи:
Групповое управление ГУ-4
Групповое устройство
управления ГУ-4 предназначено для одновременного управления несколькими
приводами (до четырех) от одного центрального выключателя. Для
управления большим количеством электроприводов от одного или нескольких
центральных выключателей ГУ-4 объединяют между собой в группы. Важный
момент: устройство ГУ-4 не допускает возможности местного управления
одним приводом – только все рольставни от общего выключателя.
Устройство ГУ-4 имеет защиту от перегрузки, а также защиту от
одновременного включения обоих направлений.
Универсальное устройство управления УС-2.15
Устройство УС-2.15
позволяет строить схемы управления:
• Несколькими приводами рольставен от центрального выключателя, групповых и местных выключателей.
• Одним электроприводом от нескольких выключателей.
Устройство представляет собой электрическую плату с реле и контактной группой, предназначенную для различных вариантов скрытого монтажа. Устройство имеет защиту от перегрузки и одновременного включения обоих направлений.
Универсальное устройство управления УС-2.50
По своим
функциональным возможностям является аналогом устройства УС-2.15.
Основное отличие от УС-2.15 состоит в том, что устройство УС-2.50 не
требует применения выключателя (имеет лицевую панель с кнопками
управления).
Интеллектуальная система управления
NERO
Система NERO представляет собой группу устройств,
обеспечивающих централизованное управление рольставнями,
солнцезащитными жалюзи, гаражными воротами, осветительными приборами,
любой активной нагрузкой.
Передача команд центрального управления
осуществляется по сети 220В.
Основные преимущества системы:
Комфортное индивидуальное и центральное управление
• Не требуются дополнительные выключатели.
• Объединение рольставен в группы для управления по самым разнообразным признакам (по этажам, по фасадам, внутри комнаты и т.д.), при этом каждое устройство управления может принадлежать к нескольким группам.
• Управление своей группой с любого исполнительного устройства, входящего в эту группу.
• Дистанционное управление одной рольставней, группой рольставен, всем объектом.
• Подключение таймера с датчиком освещенности.
• Гибкое изменение логики управления объектом после монтажа без дополнительной электропроводки.
Простой монтаж
• Минимум электропроводов для подключения, т.к. не требуется соединение между собой исполнительных устройств и центрального пульта.
• Монтаж осуществляется также просто, как и установка обычного выключателя
• Два варианта крепления (на
распорки или на шурупы) или накладной монтаж с помощью специального
адаптера.
• Установка нескольких приборов в одной многопозиционной рамке
• Возможность легко заменить установленный прибор в случае необходимости.
• Упрощение монтажа на объекте со сделанной отделкой.
Приборы NERO совместимы со всеми внутривальными приводами ведущих фирм производителей. В базовый состав системы входит:
1. Исполнительное устройство NERO 8013. Предназначено для индивидуального управления рольставней в составе системы, а также для принятия и выполнения команд, переданных центральным пультом NERO 8010 по сети 220В.
2. Центральный пульт NERO 8010. Прaэназначен для объединения исполнительных устройств NERO 8013 в группы и управления ими. Команды управления передаюися по сети 220В.
3. Фазовый переходник NERO 8015. Применяется в случае, если центральный пульт и исполнительные устройства подключены к разным фазам.
Дополнительный состав системы:
1. Исполнительное
устройство NERO 8014.
Является аналогом устройства NERO 8013 и
дополнительно имеет встроенный приемник радиоуправления для
дистанционного управления рольставней с помощью пультов NERO 8012 и
NERO 8016.
2. Настенный пульт NERO 8012. Предназначен для дистанционного управления исполнительными устройствами NERO 8014. Позволяет перенести управление рольставней в удобное место или организовать локальное управление группой рольставен без дополнительной прокладки электропроводки.
3. Мини-пульт NERO 8016. Предназначен для дистанционного управления исполнительными устройствами NERO 8014.
Как известно, рольставни (роллеты) — это механические устройства, предназначенные в первую очередь для защиты оконных и дверных проемов.
Рольставни защищают от незваных гостей, вандализма,
повреждения остекления в непогоду. Кроме того, рольставни способствуют
тепло- и шумозащите перекрываемых ими проемов и соответствующих
помещений.
А еще с помощью рольставней, открывая и закрывая проемы,
можно оптимизировать естественную освещенность помещения.
Известно также, что конструктивно рольставни представляют собой полотно, собранное из алюминиевых полос замкнутого профиля — ламелей. И что полотно перемещается внутри обрамляющих проем справа и слева направляющих. При открывании проема полотно наматывается на вал, расположенный вверху проема.
Совершенно естественно, что рольставни, как и прочие продукты эпохи высоких технологий, год от года становятся все более и более продуманными изделиями. Все в большей степени рольставни облегчают жизнь своим хозяевам. Эти устройства становится все легче и легче (а значит, все приятнее и приятнее) эксплуатировать.
Рольставни могут приводиться в
движение вручную. Например, с помощью механических приводов различных
типов: ленточных, кордовых и воротковых. Кроме того, рольставни могут
приводиться в движение с помощью электроприводов.
Второе как нельзя
лучше подходит для зданий, у которых не одно окно защищено роллетами,
не два, не три, а, скажем, окна всего первого этажа. (А то и второго
тоже.) Это могут быть и офисы, и коттеджи.
Вручную практически невозможно оперативно опустить все рольставни здания в случае, если из него все уходят, и оно запирается. (О том же, чтобы закрыть все проемы одновременно, не может быть и речи.) И вообще, если каждый из проемов оснащен лишь ручным приводом, приходится затрачивать много времени и усилий на то, чтобы одну за другой поднять все рольставни. Или только их часть. Или опустить их. Да и делать это приходится не дважды в день, а гораздо чаще. Хотя бы в зависимости от изменения облачности.
В конце концов, сам факт
проживания в XXI веке должен побуждать нас становиться все более и
более продвинутыми в разных областях. (Помните? «Если перестанешь
крутить педали, твой велосипед, в конце концов, не только остановится,
но и упадет».
) Выражаться такой постоянный ликбез может, в частности, в
осознании необходимости применения роллетных электроприводов.
Сегодня на мировом рынке присутствует достаточно много производителей электроприводов из Италии, Германии, Франции. Лидером данного направления является компания «Somfy» (Германия). Роллетные электроприводы этой компании предлагаются на рынке большинства стран Европы, включая Россию, Беларусь, Украину. При этом на них дается пятилетняя гарантия. Если говорить об оснащении коттеджей, то в данном случае могут быть использованы и электроприводы итальянских производителей. Они находятся в более низкой ценовой нише. Наиболее приемлемыми для нашего климата являются приводы компании Nice. С точки зрения технологического совершенства, надежности они вполне соответствуют уровню Somfy. Эти приводы дешевле, но обычная гарантия на них обычно составляет два года.
Электронная
промышленность давно стала одной из ведущих и стремительно
развивающихся отраслей.
Поэтому совершенно естественно, что появляется
все больше устройств, позволяющих оптимизировать управление приводами
рольставней. Что это означает?
Самый простой электропривод управляется точно так же, как любой бытовой электроприбор. То есть с помощью выключателя. Например, двухклавишного. На левой клавише — стрелка, указывающая вниз, на правой — вверх. Позиции «вверх» и «вниз» соответствуют командам на подъем либо опускание рольставней. Кроме того, полотно можно зафиксировать в любой промежуточной точке, что также удобно.
Манипулируя
выключателем, вы можете создать в помещении полумрак любого характера.
В данном случае результат зависит исключительно от вашего субъективного
представления о комфортности естественного освещения. В тех же случаях,
когда полотно рольставней, установленной на окне, имеет перфорацию,
можно освещать помещение особым образом. Каким? При опущенном полотне
интерьер пронизывают лучики естественного света (а в солнечную погоду —
солнца).
Возможно предусмотреть включение и выключение целой группы приводов (рольставней) одним выключателем. Такая группа работает по принципу электроламп люстры. В этом случае одним нажатием клавиши могут быть перекрыты проемы целого помещения или этажа. Оснащение объекта рольставнями с электроприводами может быть сколь угодно гибким. Это означает, что возможно размещение выключателей и возле каждого окна, и у выхода из каждого помещения, и у главного выхода из здания. Последнее позволяет, выходя из дома, единственным нажатием клавиши принять все меры его защиты от несанкционированного вторжения.
Сегодня все больше владельцев коттеджей заказывает именно комплексное управление рольставнями как наиболее оптимальное. «Попробуй обойти все комнаты современного дома», — говорит клиент, — «нажми все кнопки, закрой все рольставни… Потеря времени «еще та».
Современный человек ценит и время, и комфорт.
Если речь идет об оснащении коттеджа, то имеется в виду разумная
организация быта его владельцев.
Если же мы говорим об офисном здании,
то в данном случае целью оптимизации управления приводами рольставней
является рационализация производственного быта. И, в конечном итоге,,
рабочего процесса. Это немаловажный элемент грамотного менеджмента.
Собираем ли мы в единый «куст» линии управления приводами рольставней отдельных этажей, блоков, комнат здания, в любом случае речь идет о минимизации затрат сил и времени.
Дальнейшее развитие систем управления роллетными электроприводами
привело к появлению систем радиоуправления. В этом случае выключатель
совмещен с блоком радиоуправления, который крепится в удобном месте на
стене. То есть в уже готовом доме не нужно долбить стены, устраивать
кабельные каналы, прокладывать и выводить пучки проводов, совмещая
различные электроприводы в одном выключателе (как линии, питающие
различные лампы люстры, в одной розетке). Достаточно установить один
выключатель и запрограммировать его с помощью специальных систем и
команд.
С помощью радиоволн такой выключатель будет «включать» и
«выключать» те или иные приводы или все сразу.
Нужно сказать, что современные системы комплексного управления рольставнями позволяют оперативно менять настройки. Выключатели можно перепрограммировать в зависимости от изменения ситуации на объекте.
Например, вы — хозяин оборудованного по последнему слову техники особняка. К вам приехали гости. Вы размещаете их в отведенной для них комнате, при этом программируя системы управления рольставнями на окнах этой комнаты в соответствии с пожеланиями гостей. То есть с желательным видом комфорта и его степенью.
Каким бы
«навороченным» ни был дом, его нельзя считать зданием XXI века без
автоматизированных решений. Изменения температуры и влажности наружного
воздуха, облачности, положения солнца на небосводе, направления и силы
ветра в конечном итоге могут и будут находить свое отражение в
изменениях режимов работы внутридомовых систем отопления, вентиляции и
кондиционирования воздуха.
Точно так же на перекрывание оконных проемов в определенном ритме могут уже сейчас быть настроены автоматически управляемые защитные рольставни, коими эти проемы оснащаются. Например, достаточно привлекательной выглядит такая опция, как автоматическое открывание и закрывание оконных проемов помещения одновременно с восходом или заходом солнца или в определенное время суток.
И вот что еще очень важно. Запрограммировав устройство управления приводами оконных проемов дома на ежесуточное разворачивание и сворачивание рольставней, его хозяин тем самым создает достаточно правдоподобную иллюзию своего пребывания в доме. После этого он может спокойно отбыть хоть на выходные, хоть в отпуск, не опасаясь визитов незваных гостей. Ломиться в обитаемый дом, как правило, будет находиться гораздо меньше охотников, чем в необитаемый.
Данный вид программирования устройств
управления возможен благодаря совмещению их с таймерами.
Кроме того,
что это создает эффект присутствия, данное решение позволяет, если
хозяин все же находится дома, предусмотреть поднятие рольставней на
окнах его спальни в определенный утренний час. Многие любят, когда их
будят лучи утреннего солнца, а не надоевший будильник.
Рольставни могут быть совмещены (и это уже делается владельцами многих западноевропейских домов) с датчиками дождя и ветра. Если дом с большими красивыми окнами находится в глубине сада, то, пожалуй, стоит принять меры защиты стекол от ударов летящих ветвей, обломанных бурей. При сильных дожде и ветре, а также граде остекление зимнего сада, бассейна, других помещений защищается немедленно опускающимися рольставнями. Прошла непогода — рольставни поднимаются. Эта функция программно задается и автоматически выполняется.
Вернемся к теме развития различных устройств с развитием электроники.
Простейшие чипы, без появления которых невозможно представить себе
появление персональных компьютеров, все больше внедряются в бытовую
технику, в том числе и в роллетную.
Последние разработки, например,
специалистов германских и французских фирм, построены на том, что в
электропривод сразу встраивается блок радиоуправления. Это дешевле и
проще для заказчика, чем предусматривать установку отдельных
выключателей впоследствии.
На настоящий момент специалистами ряда отечественных и зарубежных компаний, деятельность которых связана с управлением рольставнями, разработан ряд небезынтересных «know how». Речь идет о решениях, позволяющих осуществлять передачу информации, нужной для управления рольставнями, по обычной электропроводке. В любой точке проводки ставится выключатель, после чего можно управлять рольставнями. Дополнительного радиоуправления при этом не требуется, так как специальный модулированный сигнал передается по обычной электросети. То есть привод становится дистанционно управляемым просто после включения его в электросеть.
Электроприводы рольставней,
обычно ассоциируемые с выключателями и дистанционными системами
управления, сегодня могут быть совмещены с замками «touch memory».
В
народе такие замки получили название «таблеток». Используя замок «touch
memory», хозяин здания (помещения) уверен в том, что больше никто эту
дверь, эту рольставню не откроет. При этом блок управления находится
внутри здания (помещения). Снаружи — только контакты, которые считывают
код. Попытки ковырять контактное гнездо, поливать его кислотой,
сбивать, ломать ни к чему не ведут. Злоумышленник не проникнет за
дверь, поскольку перед ним находится только считывающее устройство, но
не устройство, принимающее решение.
Также для тех, кто заинтересован в обеспечении секретности достаточно высокого уровня, электроприводы могут быть совмещены со смарт-картами. В этом случае уже и считыватель кода находится внутри конструкции стены (например, под штукатуркой). Достаточно провести смарт-картой вдоль стены или просто встать возле стены. Приемник сигналов сам считает код.
Эти системы могут иметь и параллельное управление с помощью
обычных выключателей, размещаемых внутри помещения.
Согласитесь,
удобно.
Еще о защите от несанкционированного доступа. Электропривод роллеты сам может выполнять функцию блокиратора (тормоза) в силу того, что в состав конструкции привода входит редуктор. Для того, чтобы приподнять полотно рольставни, оснащенной таким приводом, нужно приложить усилие, не меньшее 300 кг.
И еще один очень важный аспект. Рольставни (и, разумеется, рольставни с электроприводами) являются одним из наиболее пожаробезопасных решений. Рольставни всегда могут быть при пожаре оперативно подняты, так как электропривод может быть совмещен с системой аварийного ручного открывания. По пожарным нормам в помещении достаточно иметь одну роллету (а в большом помещении — несколько роллет), которую можно будет аварийно открыть вручную при возникновении пожара. Таким образом, вы полностью защищены от прекращения подачи электроэнергии.
Рольставни легко поднимаются в ручном режиме, после чего открывается
путь к эвакуации.
Кстати, это одно из достоинств по сравнению с
решетками.
Кроме того, рольставни могут быть подключены к датчикам пожарной сигнализации. При срабатывании того или иного датчика определенные рольставни могут приподыматься, обеспечивая в первую очередь дымоудаление. Этот же проем в дальнейшем может использоваться для эвакуации людей.
У тех, кто в детстве читал Герберта Уэллса, все изложенное, вероятно, вызовет некие смутные ассоциации. Да, в «Первых людях на Луне» описан космический корабль, приводимый в движение необычным двигателем. Этим двигателем были автоматически управляемые шторки, которые открывались и закрывались в соответствии с определенной программой.
Ну, а мы чем хуже Уэллса? Помечтаем о времени, когда по принципу
автоуправляемых рольставней будут работать все ограждающие конструкции
дома, становясь, например, то прозрачными, то непрозрачными. И когда
для вмешательства в работу программы будет достаточно даже не
одного-единственного движения, но всего лишь мысли.
(Уже сегодня чипы
вживляются в человеческий организм.)
Анализ современного уровня развития роллетной техники дает все основания для подобного оптимизма.
Рассмотрим подробнее существующие схемы управления рольставнями.
Схемы управления рольставнями:
|
Схема управления рольставнями |
Описание схемы управления рольставнями |
||||||||||||||||||
Управление
карданного типа:
|
|||||||||||||||||||
| Тросовый
редуктор + ленточное управление
Данная схема также распространенна, относительно проста при
монтаже. Ее преимуществом является то, что при достаточной толщине
наружных откосов короб не выступает за плоскость фасада. Монтаж
изделий возможен при уже установленных окнах. Однако при такой
схеме монтажа задняя стенка короба и направляющие просматриваются
изнутри помещения и частично перекрывают световой проем. |
|||||||||||||||||||
| Пружинно-инерционный
механизм
Обязательным условием является достаточная толщина наружных откосов оконного проема, чтобы короб мог быть полностью утоплен в проем. В остальном — аналогична предыдущей схеме. |
|||||||||||||||||||
| Электроприводы
Направляющие располагаются за четвертью с внутренней стороны. Для размещения короба, в верхней части проема четверть подрубают. Схема подразумевает монтаж рольставен до установки окон. Обеспечивает повышенную взломобезопасность и не имеет проблем ни с приводами, ни с теплоизоляцией, ни с ремонтопригодностью. Подходит для проемов больших размеров или для проемов, специально подготовленных при строительстве здания. |
|||||||||||||||||||
| Автоматическое
управление электроприводами
Направляющие расположены за четвертью с внутренней стороны. |
Трубка соединительная L=1500 мм
Как
правило, при такой схеме оказывается невозможным использование
вороткового привода, т.к. выход вала приходится на стекло.
Короб обращен внутрь помещения и утоплен вверх в толщу стены. Окно
ставится за плоскость рольставен и под короб. Обеспесивается
максимальная взломобезопасность — доступ к изделию невозможен,
снаружи в проеме видно только полотно рольставни. Схема
подразумевает монтаж рольставен до установки окон.Профилегибочное оборудование для производства рулонных ворот Производитель/поставщик, Оборудование для производства жалюзи
Особенности и преимущества профилегибочного оборудования для производства рулонных ворот
Линия для производства рулонных ворот, специально разработанная для формирования дверного полотна с рольставнями под массой производство.
Производственная скорость: 20/30/40/50/60 м/мин опционально.
Работа с непрерывной летучей резкой и полностью автоматической системой штабелирования. Максимальная скорость линии может достигать 60 м/мин.
Платформа кассетного типа быстросменная Основание станка многопрофильного назначения доступно на выбор.
Сертифицировано несколькими патентами; Сертификация CE, ЕВРОПЕЙСКИЙ стандарт качества
Для самых горячих и популярных моделей профилей у нас есть готовые профилегибочные станки для гаражных ворот на складе для быстрой доставки.
Подходящий рулонный листовой материал для профилегибочной машины для рулонных ворот
| Подходящий материал: | Холодно/горячекатаная сталь, оцинкованная сталь |
| Толщина: | 0,8-1,3/1,0-1,6/1,5-2,0 (мм) |
| Предел текучести: | 230-300 (МПа) |
| Ширина: | Изготавливается в соответствии с требованиями заказчика |
9003 1 Компоненты производственной линии и параметры профилегибочной машины для производства рулонных ворот
1. Разматыватель | 5т/8т/10т/15т Мотор/гидравлический мотор/пассивный (опционально) |
| 2. Устройство для покрытия пленки | дополнительно |
| 3. Передние ножницы | дополнительно |
| 4. Смазочное устройство | не требуется |
| 5. Система профилирования | 20/30/40/50/60 м/мин (опция) |
| 6. Защитная крышка | опционально |
| 7. Пострезка | Мотор/гидравлика (дополнительно) |
| 8. Система вывода | Ручная опора/автоматический укладчик (дополнительно) |
| (Направление выхода) Боковое/продольное (дополнительно) ) | |
| 9. Гидравлическая система | Источник питания для дефицита/системы пост-выреза |
10. Система электрического управления | Mitsubish/siemens0040 |
Схема линии профилирования рулонных ворот
Рабочий поток профилегибочной машины для рулонных ворот
Поток предварительной резки:
900 06 Разматыватель (пассивный/автоматический) → Подающий и направляющий стол →система выравнивания → Система пробивки отверстий (по запросу профиля) → Предварительная резка по длине → Система профилирования → Выходная ручная опора/автоматический укладчик (дополнительно)Поток после резки:
Разматыватель (пассивный/автоматический) → Подающий и направляющий стол → система выравнивания → система пробивки отверстий (по запросу профиля) → система профилирования → последующая резка по длине (гидравлическая) → выходной ручной опорный/автоматический укладчик (дополнительно)
Как работает рольставня?
Роллетная дверь представляет собой многошарнирное последовательное движение дверной створки в неподвижной направляющей, при этом верхняя часть дверной прокрутки является центром вращения вверх и вниз по двери.
Рулонные ворота обычно широко используются в магазинах, гаражах и промышленных зданиях.
Роллетная дверь имеет эффект ровного пространства, такого как стена, благодаря навесной доске, доске сиденья, направляющей, опоре, барабану, корпусу коробки, блоку управления, машине для рулонных ворот, ограничителю, дверной перемычке, устройству закрывания с ручным управлением скоростью, Кнопочный переключатель и страховочное устройство состоят из многих частей, общая установка осуществляется в месте, где неудобно строить стену.
Профилегибочная машина для рулонных ворот Применение
Чертежи профилей рулонных ворот
9 0006Спецификация профилегибочной машины для производства рулонных ворот
| Состояние станка y | Полностью новая, качество класса А |
| Форма панели | Как на чертеже профиля, так и в соответствии с требованиями заказчика |
| Оператор | Требуется 1-2 человека |
| Блок питания | 220В/380В/415В/460В, 50/60Гц, 3P (по запросу) |
| Вес оборудования | Около 15 т |
| Размеры | (Д*Ш*В) около 25*3*2 м |
| РАЗМЕР ЗАГРУЗКИ | Обычно требуется 1 x 40-футовый контейнер. |
| Цвет оборудования | Обычно синий/белый или по запросу; |
| Место происхождения | Чжэцзян, Китай (материк) |
| Упаковка | Стандартная и тщательная экспортная упаковка |
Профилегибочное оборудование для профилей рольставен из пеноалюминия
Профилегибочные машины для профилей рольставней из пеноалюминияКомплексные системы: от рулона листового металла до готового изделия, готового к установке.
Компания Dallan разработала полный спектр линий и машин для производства штанги, ламели и шторы , от самых простых систем до линий с эксклюзивной технологией DALLAN COIL TO WINDOW® для автоматического производства готовых ставней/жалюзи, упакованных и готовых к установке. Производственные системы для изготовления аксессуаров и дополнительных элементов , таких как восьмиугольные трубы и профили короба, можно найти вместе с профилегибочными станками D6 .
| Ролформер | Продукт | Максимальная скорость производства | Обрабатываемые калибры | Обрабатываемые материалы | КАТУШКА К ОКНУ | Совместимость | ||
|---|---|---|---|---|---|---|---|---|
| Д63 | Т4 | х25 – х55 | 37 м/мин | 0,2–0,6 мм | Ал / Сталь | да | Подробнее | |
| Д610 | Т4 | х25 – х55 | 60 м/мин | 0,2–0,6 мм | Ал / Сталь | да | Подробнее | |
| Д6М | Т4 | Н55 – Н77 | 30 м/мин | 0,4–0,8 мм | Ал / Сталь | нет | Подробнее | |
| D6100 | Т4 | Н77 – Н200 | 25 м/мин | 0,6–0,9 мм | Ал / Сталь | нет | Еще | |
| Д6ТЛ | Т4 | х25 – х55 | 37 м/мин | 0,2–0,6 мм | Ал | да | Подробнее | |
| Система автоматизации | ||||||||
| Д6СК | Система упаковки профилей | Д610 | Подробнее | |||||
| Д6Т | Система сборки жалюзи/жалюзи с пластиковыми зажимами | Д63, Д610 | Подробнее | |||||
| Дополнительные элементы | ||||||||
| D18 | Т5 | Восьмиугольная трубка 40, 60, 70 мм | Подробнее | |||||
| Д73 | Дуплекс | Защитная коробка из 2 или 4 частей | Подробнее | |||||
Простые красивые профили для роллет для превосходных результатов
Профиль для роллет — это продукт, который наилучшим образом демонстрирует качество Dallan, результат многолетней специализации в тонкая , тонкие материалы, такие как алюминий и предварительно окрашенный листовой металл .
