Рольставни получили широкое распространение по всему миру благодаря своим защитным свойствам. Мы прячемся за ними от шума улиц и палящих солнечных лучей. Скрываемся от сильных ветров и проливных дождей. И самое главное – рольставни защищают наши дома от вандализма и проникновения воров.

Содержание статьи

Используйте быстрые ссылки для перехода по странице:

• Рольставни сочетают всё лучшее от жалюзи, рулонных штор и металлических решеток

• Подробная схема рольставней

• Устройство рольставней с электроприводом

• Устройство рольставней с пружинно-инерционным механизмом

• Устройство рольставен с ручным управлением

• Выводы

Рольставни сочетают всё лучшее от жалюзи, рулонных штор и металлических решеток

Главная функция рольставней – защита окон и дверей от взлома. Ту же функцию раньше выполняли металлические решетки. Рольставни принято относить к одной из разновидностей жалюзи, поскольку они также состоят из узких полосок (ламелей). Внешне рольставни похожи на рулонные шторы – их так же можно свернуть в рулон. Рольставни объединили в себе лучшие качества жалюзи и металлических решеток.

Рольставни защищают окна как металлические решетки

Рольставни состоят из ламелей и защищают от солнца как жалюзи

Рольставни скручиваются в рулон как рулонные шторы

Конструкция рольставней (роллет)

Вас может заинтересовать…

Пластиковые окна

Остекление балконов

Мягкие окна

Остекление веранды

Панорамное остекление

Схема рольставней

Конструкция рольставней выглядит просто – полотно перемещается по боковым направляющим и скручивается в рулон, который прячется в коробе. На самом деле рольставни устроены сложнее. Особенно это касается роллетных систем с электроприводом. Каждый элемент конструкции выполняет определенные функции и должен строго соответствовать установленным международным стандартам. В противном случае говорить о надежности и долговечности устройства не приходится, равно как и о его защитных свойствах.

Не углубляясь во все технические нюансы, рассмотрим упрощенную схему рольставней на примере типовой конструкции для оконных проемов. На этом рисунке показаны узлы, из которых состоят любые рольставни и рольворота.

• Полотно рольставней

• Концевой профиль

• Направляющая шина

• Защитный короб

• Боковая крышка

• Октогональный вал

• Полотно рольставней

Полотно защитных рольставней состоит из набора ламелей, скрепленных между собой гибким соединением. Именно такой тип соединения позволяет скручивать полотно в компактный рулон. Для изготовления полотна используют пенонаполненный профиль роликовой прокатки и экструдированный профиль с повышенной устойчивостью к взлому. Немного особняком стоит стальной профиль, который отличается наибольшей прочностью и устойчивостью к взлому. Пенонаполненные профили, помимо защитной функции, обеспечивают неплохую шумо- и теплоизоляцию помещения.

Легкий пенонаполненный профиль. Внешне не отличается от антивандального.
Типоразмеры: 39 – 55 мм

Одностенный эконом-вариант профиля – противовзломный.
Типоразмеры: 42 мм

Экструдированный особо прочный антивандальный профиль для защиты.
Типоразмеры: 44 и 55 мм

Решетчатый – надежный и красивый профиль для защиты и обзора.
Типоразмеры: 56 и 84 мм

Перфорированный профиль с миниатюрными отверстиями в ламелях.
Типоразмеры: 56 мм

• Концевой профиль

Концевой профиль – последний, самый нижний профиль полотна рольставни. Он служит для повышения прочности полотна и установки запирающего устройства. Выпускаются несколько вариантов концевого профиля:

• Универсальный – служит для рольставней с электроприводом, так как не предусматривает установку запирающего устройства
• Ригельный – позволяет установить ригельный замок, ручной ригель или концевую планку снаружи или внутри помещения
• Замковый – дает возможность поднять ригельный концевой профиль, на котором расположен замок, на пару ламелей выше. Хороший вариант для дверных проемов, так как позволяет уменьшить попадание в замок пыли и грязи

Универсальный концевой профиль

Универсальный концевой профиль

Ригельный концевой профиль

Ригельный концевой профиль

Замковый концевой профиль

Замковый концевой профиль

• Направляющая шина

Полотно рольставни поднимается/опускается по направляющим шинам. Шины позволяют максимально контролировать ход полотна, предотвращают перекосы и раскачивание ламелей на ветру. Существуют 3 основных класса направляющих шин:

• Стандартные для классических рольставней
• Специальные (сдвоенные, угловые, дистанцирующие)
• Усиленные с повышенной противовзломной защитой

Направляющие изготавливаются из экструдированного алюминиевого профиля и могут быть окрашены в любой цвет. Вне зависимости от выбранного класса, шины способны устоять перед сильным ветром и попытками взлома.

GR45x22E
для профилей
AR37, AR40, AR41, AR45, AER42, AER44s

GR53x22E
для профилей
AR37, AR40, AR41, AR45, AER42, AER44s

GR70x26
для профилей
AR52, AR55, AER55s, AEG56, AER56, AEG30s

GR75x27E
для профилей
AR52, AR55, AEG56, AER56, AEG30s

GRM65x26
для профилей
AR52, AR55, AER55s, AEG56, AER56, AEG30s

GRM66x27E
для профилей
AR52, AR55, AEG56, AER56, AEG30s

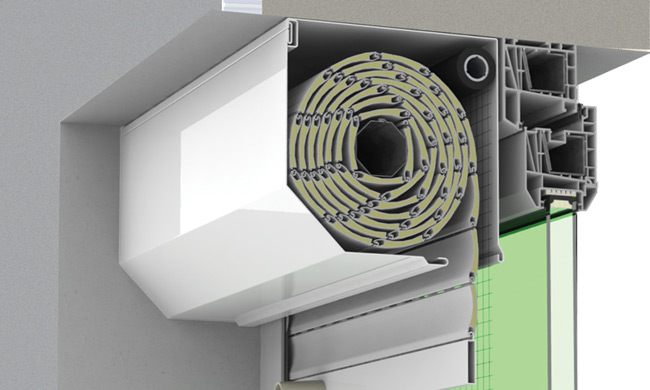

• Защитный короб

В защитном коробе размещается убранное (свернутое) полотно роллеты. Короб изготавливается из алюминия и, как правило, окрашивается в цвет полотна роллеты. Коробы могут различаться между собой формой (круглые, квадратные, полукруглые и др) и способом монтажа (накладные, встроенные, скрытые). Помимо защиты полотна от осадков и грязи, защитный короб благотворно влияет на внешний вид всей конструкции, придавая ей завершенный вид. Большой выбор типоразмеров коробов – от 125 до 405 мм позволяет устанавливать рольставни на проемы различных размеров.

Защитный короб.
Типоразмеры:
от 125 до 300 мм

Защитный короб.
Типоразмеры:
от 360 до 405 мм

Система встроенных коробов.
Типоразмеры:
137, 150, 165, 180, 205 мм

• Боковая крышка

Боковые крышки устанавливаются по бокам защитного короба и являются его составной частью. Крышки, как и короб, изготавливаются из алюминия и окрашиваются в одинаковый с ним цвет. Форма, размер и функции боковых крышек напрямую зависят от конфигурации защитного короба. Выпускаются квадратные, круглые и полукруглые крышки, под 20 и 45 градусов.

Широкий размерный ряд боковых крышек – от 125 до 405 мм – позволяет устанавливать рольставни на различных проемах. Промежуточные крышки – сдвоенные и сквозные – предназначены для разделения широких проемов (витрин) с помощью двух и более рольставен. Сдвоенные крышки имеют центральную бобышку с внутренней и обратной стороны крышки, что позволяет установить независимое управление несколькими рольставнями. Сквозные крышки имеют отверстие, которое позволяет установить один вал и привод во всю конструкцию, что обеспечивает единое управление двумя и более рольставнями.

Боковая крышка
типоразмеры от 125 до 250 мм

Боковая крышка
типоразмеры от 250 до 300 мм

Крышка сдвоенная промежуточная
типоразмеры от 137 до 205 мм

Крышка сквозная промежуточная
типоразмеры от 137 до 205 мм

• Октогональный вал

Октогональный вал заставляет двигаться полотно рольставни за счет установленного внутри него приводного механизма. Специальные перфорационные отверстия позволяют надежно закрепить полотно, исключая возможность соскакивания его с вала. Октогональные валы изготавливают из высококачественной гальванизированной стали и различаются между собой диаметром (40, 60, 70 и 102 мм) и толщиной стенки. При выборе вала важно учитывать габариты и вес роллетной системы, чтобы не допустить соскакивания полотна и других поломок, вызванных несоответствием вала и полотна.

RT40x0,5

RT40x0,6

RT60x0,6

RT60x0,8

RT70x1,2

RT102x2,5

Устройство рольставней с электроприводом

Электропривод представляет собой электрический двигатель, внутри которого находится электромагнитный тормоз, редуктор и выключатели. Привод помещается внутри октогонального вала роллеты, который, в свою очередь, размещен в защитном коробе. Такая вот матрешка!

Внутривальный электропривод вращает вал в одну или другую сторону, наматывая или разматывая полотно роллеты. Направление вращение вала зависит от того, регулируется сигналом с локальных (клавишных, замковых или дистанционных выключателей) или дистанционных (пульты ДУ) устройств управления.

Как правило, рольставни с электроприводом оснащены дополнительно аварийным ручным механизмом, на случай отключения электричества.

В каких случаях следует ставить рольставни с электроприводом?

• Габариты и вес роллетного полотна. Витринные рольставни или гаражные ворота весом более 80 кг вручную открывать/закрывать весьма проблематично, а в некоторых случая просто невозможно.
• Комфорт. Управление на расстоянии через ДУ или смартфоны. Объединение блока управления с пультом охраны и системой видеонаблюдения. Интегрирование рольставней в систему “умный дом”.

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Ригель в сборе
7. Короб защитный
8. Электропривод в сборе
9. Крепление
10. Шина направляющая
11. Заглушка
12. Замок боковой
13. Профиль концевой
14. Выключатель
15. Суппорт подшипника

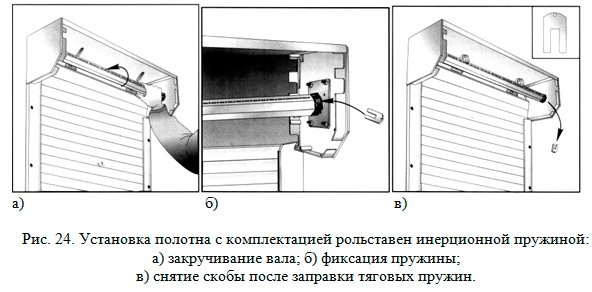

Устройство рольставней с пружинно-инерционным механизмом

Пружинно-инерционный привод относится к механическому типу управлению. Он подходит для всех видов роллетных систем весом до 100 кг.

Принцип работы его весьма прост. Полотно быстро поднимается вверх за счет специальной торсионной пружины, которая крепится на валу. Опускается роллета и вовсе под собственным весом, если разблокировать полотно. Разблокировка полотна происходит каждый раз, когда отпирается замок. Поэтому необходимо после опускания полотна, блокировать концевой профиль ригельным замком.

1. Крышка боковая
2. Пластина ограничительная
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Пружинно-инерционный механизм
9. Пластина крепления
10. Шина направляющая
11. Заглушка
12. Полоса запорная
13. Профиль концевой
14. Стопор
15. Замок ригельный

Вас может заинтересовать…

Остекление балконов

Внутренняя отделка

Крыша на балкон

Двери на балкон

Объединение с комнатой

Устройство рольставен с ручным управлением

Рольставни с ручным управлением имеют одно ключевое отличие от конструкций оснащенных ПИМ: здесь нет торсионной пружины и полотно приходится поднимать вручную. Существует несколько типов приводов с ручным управлением. В целом, принцип работы у них одинаковый, различия лишь в деталях.

Ленточные  и шнуровые приводы

 Полотно рольставни приводится в движение специальной лентой, которая при натяжении сворачивает или разматывает ламели. Чтобы открыть/закрыть рольставни, достаточно плавно потянуть ленту на себя, если речь идет о классическом ленточном приводе. Шнуровой привод дополнительно оснащен вращающейся ручкой, которая связана со шнуровым укладчиком. Вращение ручки по часовой стрелке поднимает полотно, против часовой стрелки – опускает. Ленточный и шнуровой приводы подходят для самых легких рольставней весом не более 15 кг.

Кордовый (воротковый) привод

 Единственное отличие от предыдущих типов привода – замена ленты на более прочный стальной трос. Трос рассчитан на полотно весом до 40 кг, а при помощи эргономичной ручки, управлять такими тяжелыми рольставнями сможет каждый.

Роллета с ленточным или шнуровым приводом – схема

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Шкив
10. Пружина предохранительная
11. Направляющая для шнура
12. Шина направляющая
13. Заглушка
14. Замок боковой
15. Полоса запорная
16. Профиль концевой
17. Стопор
18. Замок ригельный
19. Направляющая для ленты
20. Лента
21. Шнур
22. Укладчик универсальный инерционный

Роллета с ручным кордовым приводом – схема

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Направляющая для корда
10. Трубка защитная
11. Шина направляющая
12. Заглушка
13. Замок боковой
14. Полоса запорная
15. Профиль концевой
16. Стопор
17. Замок ригельный
18. Корпус
19. Направляющая для корда
20. Укладчик для корда редукторный
21. Рукоятка

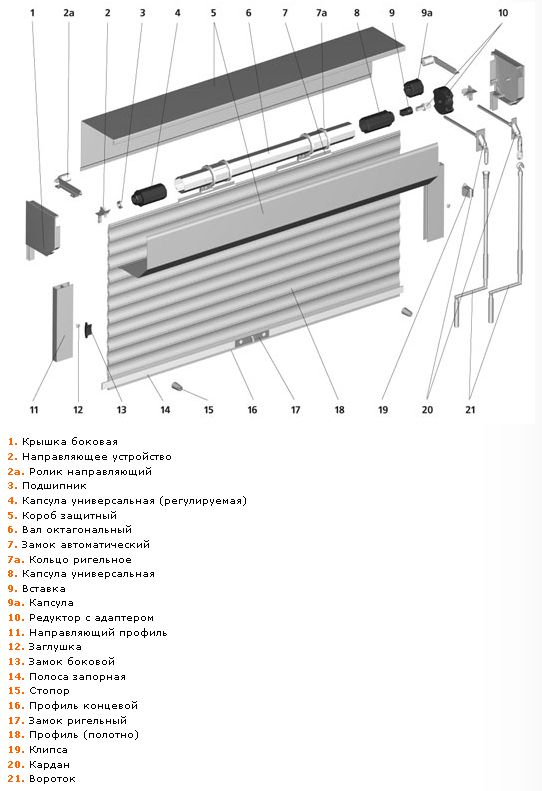

Роллета со съемным ручным воротковым приводом

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Пружина тяговая
7. Короб защитный
8. Вставка
9. Редуктор
10. Шина направляющая
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Стопор
15. Замок ригельный
16. Профиль концевой
17. Кардан
18. Клипса пружинная
19. Вороток
20. Втулка приводная
21. Штифт приводной

Выводы

• Роллетное полотно перемещается по боковым направляющим и скручивается в рулон, который прячется в коробе.  Конструктивно рольставни близки металлическим решеткам, жалюзи и рулонным шторам.

• Основные составляющие части рольставней – полотно, концевой профиль, направляющая шина, защитный короб, боковая крышка, октогональный вал.

• Автоматическое открывание простое и приятное. Может осуществляться с помощью настенного выключателя или пульта.

• Комплектация рольставней зависит от способа управления – электропривод, пружинно-инерционный механизм или механика.

Остались вопросы? Пишите!

Бесплатно перезвоним и ответим на все вопросы

Или звоните +7 (495) 255-35-59

Как мы работаем

Чтобы заказать рольставни, позвоните нам по телефону +7 (495) 255-35-59 или закажите бесплатный обратный звонок, нажав на кнопку в верхнем меню сайта

Консультация

Ответим на все вопросы. Рассчитаем примерную цену.

Точный замер

Приедем в удобное время. В Москве бесплатно.

Производство

Изготовим от 5 дней. Доставим на объект точно в срок.

Монтаж

Установим за 1 день. Русские мастера с опытом от 5 лет.

Контроль качества

Убедимся, что вы довольны нашей работой.

Ашот2022-04-06T14:09:13+03:00

Устройство и механизмы рольставен

Главная страница » Новости » Механизмы рольставен

Здесь Вы можете ознакомиться со следующими конструкциями рольставен:

• с электроприводом
• с механическим приводом

Устройство рольставен с электроприводом

• 1. Крышка боковая
  2. Устройство направляющее
  3. Подшипник
  4. Капсула универсальная
  5. Вал октогональный
  6. Ригель в сборе
  7. Короб защитный
  8. Электропривод
  9. Крепление
  10. Направляющая шина
  11. Заглушка
  12. Замок боковой
  13. Концевой профиль
  14. Суппорт подшипника
  15. Пульт ДУ
  16. Выключатель

Полотно рольставни приводится в движение электроприводом (8) при помощи пульта ДУ (15) или выключателя (16). Выключатели бывают трех видов: клавишный, замковый и дистанционный.

Чтобы поднять или опустить рольставню нужно нажать соответствующую кнопку на пульте ДУ (15) или нажать (повернуть) клавишу выключателя (16) в направлении “подъем” или “опускание” соответственно и удерживать до полной остановки полотна. Для остановки полотна в промежуточном положении нужно просто отпустить клавишу.

В выключатели с замком требуется вставить ключ и повернуть его, чтобы поднять/опустить рольставню.

Существуют выключатели с фиксацией. В этом случае удерживать клавишу (или ключ) выключателя до полной остановки полотна роллеты не нужно. Остановка произойдет автоматически, но после этого необходимо установить клавишу (ключ) в нейтральное положение. Чтобы остановить роллету в промежуточном положении, нужно вернуть клавишу (ключ) в нейтральное положение. Выключатели без фиксации предпочтительнее с точки зрения электро-безопасности.

Электроприводы не предназначены для постоянного непрерывного открывания/закрывания, так как могут перегреваться. Их не рекомендуется устанавливать на объектах, где требуется большая частота поднятия/опускания роллет.

По Вашему желанию электропривод может поставляться с механизмом аварийного ручного подъема – воротковым приводом. Он позволяет осуществлять подъем (опускание) полотна рольставни в аварийном режиме при отсутствии напряжения в сети.

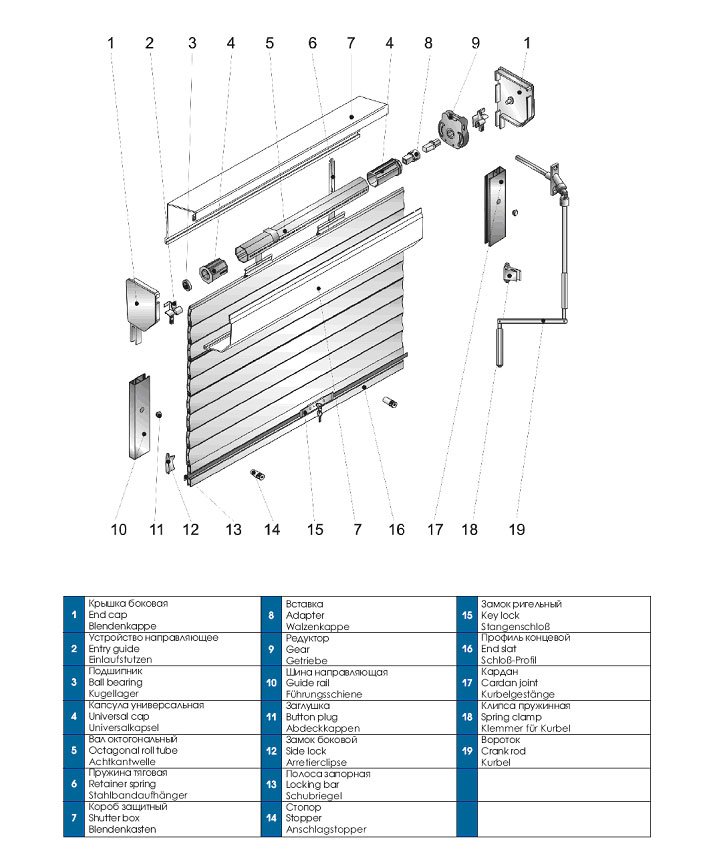

Устройство рольставен с воротковым приводом (кардан, редуктор)

• 1. Крышка боковая
  2. Направляющее устройство
  3. Подшипник
  4. Капсула универсальная
  5. Вал октогональный
  6. Пружина тяговая
  7. Короб защитный
  8. Вставка
  9. Редуктор
  10. Направляющая шина
  11. Заглушка
  12. Замок боковой
  13. Полоса запорная *
  14. Стопор
  15. Замок ригельный *
  16. Концевой профиль
  17. Кардан
  18. Клипса пружинная
  19. Вороток

Полотно роллеты приводится в движение редуктором (9) при помощи воротка (19), соединенного с редуктором через кардан (17).

Подъем/опускание полотна осуществляется с помощью вращения воротка до касания стопорами короба рольставней (при опускании: до полного смыкания ламелей полотна). Дальнейшее вращение рукоятки запрещено: оно требует значительных усилий и приводит к повреждению конструкции.

По Вашему желанию в концевой профиль изделия возможна установка боковых задвижек или замка ригельного. При этом перед открыванием роллеты необходимо разблокировать полотно роллеты: поворотом ключа открыть замок ригельный или свести к центру полотна боковые задвижки, вмонтированные в концевой профиль (16). Соответственно можно заблокировать полотно роллеты после опускания.

Устройство рольставен с ленточным или шнуровым приводом

• 1. Крышка боковая
  2. Направляющее устройство
  3. Подшипник
  4. Капсула универсальная
  5. Вал октогональный
  6. Короб защитный
  7. Пружина тяговая
  8. Шкив
  9. Шкив
  10. Пружина предохранительная
  11. Направляющая для шнура
  12. Направляющая шина
  13. Заглушка
  14. Замок боковой
  15. Полоса запорная *
  16. Концевой профиль
  17. Стопор
  18. Замок ригельный *
  19. Направляющая для ленты
  20. Лентоукладчик
  21. Шнур
  22. Укладчик для шнура инерционный

При подъеме полотна рольставни необходимо потянуть вниз ленту (или шнур) необходимое количество раз до тех пор, пока полотно рольставни не окажется в нужном положении.

При опускании полотна роллеты необходимо взять ленту (шнур) около корпуса лентоукладчика (укладчика шнура), потянуть на себя и затем плавно отпустить ленту (шнур), не выпуская ее (его) из рук. Повторить данную операцию до полного смыкания ламелей в полотне.

В концевой профиль изделия возможна установка боковых задвижек или замка ригельного. См. “Устройство рольставен с воротковым приводом”.

Устройство рольставен с кордовым приводом

• 1. Крышка боковая
  2. Направляющее устройство
  3. Подшипник
  4. Капсула универсальная
  5. Вал октогональный
  6. Короб защитный
  7. Пружина тяговая
  8. Шкив
  9. Направляющая для корда
  10. Трубка защитная
  11. Шина направляющая
  12. Заглушка
  13. Замок боковой
  14. Полоса запорная *
  15. Концевой профиль
  16. Стопор
  17. Замок ригельный *
  18. Корпус
  19. Направляющая для кордай
  20. Укладчик для шнура редукторный
  21. Рукоятка

Подъем полотна рольставен производится вращением по часовой стрелке рукоятки (21), опускание полотна производится вращением приводной рукоятки против часовой стрелки.

В концевой профиль изделия возможна установка боковых задвижек или замка ригельного. См. “Устройство рольставен с воротковым приводом”.

Будьте внимательны: редуктор легко сломать, если вращать ручку, когда полотно уже остановилось в верхнем или нижнем положении.

Устройство рольставен с пружинно-инерционным механизмом

• 1. Крышка боковая
  2. Направляющее устройство
  3. Суппорт подшипника
  4. Подшипник
  5. Капсула универсальная
  6. Вал октогональный
  7. Пружина тяговая
  8. Короб защитный
  9. Пружинно-инерционный механизм
  10. Направляющая шина
  11. Замок боковой
  12. Заглушка
  13. Стопор
  14. Концевой профиль
  15. Замок ригельный

Полотно роллеты приводится в движение инерционной пружиной. Для подъема полотна необходимо, придерживая за ручки на концевом профиле (14), плавно поднять полотно роллеты до полной остановки его в верхнем положении.

Для опускания полотна роллеты необходимо тянуть полотно за ручки на концевом профиле до контакта с опорной поверхностью (подоконным отливом, порогом проема и т.п.).

Роллеты с пружинно-инерционным механизмом поднятия/опускания комплектуются ригельным замком, который врезается в нижний концевой профиль или боковыми задвижками. При открытии/закрытии замка необходимо удерживать свободной рукой ручку на концевом профиле для предотвращения резкого подъема и сворачивания полотна рольставни.

Есть вопросы или хотите сделать заказ? Напишите нам

или позвоните по телефону: +7 (495) 783-06-56
Отправляя сообщение, соглашаюсь на обработку своих персональных данных и получение регулярных рассылок

▷ Станок для производства жалюзи – ДИЗАЙН 2022 ◁

Станок для производства жалюзи

Рулонные ворота – это один из видов дверных или оконных ставней, состоящий из множества горизонтальных планок. Дверь поднимается, чтобы открыть ее, и опускается, чтобы закрыть ее. Быстрые рулонные ворота – это быстрые и компактные ворота, подходящие для любых применений, таких как структурный контекст и промышленная часть. дверь может открываться вручную или мотором. некоторые рольставни, такие как рольставни из полиуретана, можно использовать в качестве средства изоляции, которое может защитить от повреждений градом и противостоять сильному ветру.

односекционный тип (однослойный):
однослойная пластина имеет S-образную форму и изготавливается на профилегибочной машине из стальных полос. одна сторона-мужчина, а другая сторона-женщина, чтобы соединить все вместе и сделать дверь или окна.
этот тип жалюзи в основном используется для дверей гаражей и магазинов. Изготовление однослойной жалюзийной ламели занимает менее 2 месяцев, а количество роликовых стендов составляет от 10 до 15, поэтому эксплуатация и изготовление жалюзи будут быстрыми и удобными.

Кроме того, установка жалюзи очень проста с легким ремонтом. Однослойная планка затвора имеет множество рисунков в зависимости от использования и требований заказчика. ширина чистовой планки от 40 мм до 200 мм, толщина от 0,5 до 1,5 мм. В результате вы можете себе представить, что у нас есть тысячи форм однослойных жалюзи, которые можно изготовить на профилегибочном станке.

Машина для производства двойных жалюзи или ставней из вспененного полиуретана:

Для изготовления полотен из полиуретана нам нужна полная линия (профилегибочная машина, машина для производства полиуретановой пены, печной туннель, выходной стол и т. д.). Профилегибочные станки, которые могут производить приемлемые полиуретановые жалюзи, должны иметь более 30 опорных роликов с соответствующей конструкцией роликов.
LOTOSFORMING обладает более чем 15-летним опытом, который может гарантировать качество и сроки поставки для клиентов по всему миру и внутри страны. в последнее время производительность мастерской LOTOS составляет более 15 комплектов полной линейки полиуретановых дверных жалюзи каждый месяц.
Дверные и оконные ставни из вспененного полиуретана

1. для подъема и опускания, они производят меньше шума и работают тише, это означает, что каждый день меньше повреждений на соединительной части ставней и они дольше работают, в то время как в некоторых местах скопления людей будет более подходящим с человеческая забота.
2. полиуретановые жалюзи Двери и окна являются звукопоглотителями, поэтому, когда вы скатываетесь вниз, большая часть уличных звуков поглощается пеной внутри ставней.
3. пожаробезопасный и энергосберегающий: плотность пены поможет сохранить энергию помещения, а также его противопожарную защиту. поэтому очень рекомендуется, чтобы главные двери и окна были более безопасными и экономичными. В результате мы можем сказать, что лучшими дверными и оконными ставнями являются ставни из вспененного полиуретана.

Эти машины очень разного качества и скорости, в качестве типа рольставней вы должны использовать разные машины.
Некоторые машины, называемые профилегибочными машинами, прокатывают рулонную сталь и шаг за шагом формируют сталь и, наконец, режут ее до нужного размера.
Для установки машины для рулонных ворот вам потребуется около 15 метров в длину и 5 метров в ширину, а также 3-фазное питание.

Профилегибочная машина для изготовления рулонных ворот Полосы 2 типов:
• Машина для производства рулонных ворот с редуктором
• Цепной станок для рольставней
Некоторые из станков для рольставней работают с редуктором, а некоторые – с цепью. тип цепи относится к измельчителю и может образовывать сталь макс. 1,25 мм. если вы хотите использовать стальной рулон толщиной более 1,25 мм, вам необходимо выбрать тип редуктора. Этот тип дорогой, но имеет очень хорошее качество и скорость. Некоторым клиентам нужно качество, а другим нужна дешевая цена, кто из них вы?

Smart Roller Shutter 7 — устройства WiDom Z-Wave для вашего умного дома

Воздух и свет в любое время и в любом месте.

Воздух и свет в любое время и в любом месте.

Воздух и свет в любое время и в любом месте.

WiDom Smart Roller Shutter 7 — это многоуровневое устройство управления рольставнями . Он позволяет управлять ставнями, шторами и жалюзи, а также определять точный уровень открытия и закрытия. Вы отдыхаете на диване, и начинается дождь? Вы можете опустить рольставни, оставаясь при этом в спокойном кресле. Все удобства управления домом не только через локальные выключатели, но и удаленно, с компьютера, планшета или смартфона .

Умные рольставни 7

Особенности, которые делают его особенным.

Самокалибровка и миллиметровая точность.

» Распознает положение жалюзи без использования внешних датчиков
» Во время эксплуатации непрерывный и автоматический контроль концевых выключателей позволяет калибровке оставаться стабильной
» При отсутствии питания автоматически сбрасывает калибровку

Самокалибровка и миллиметровая точность.

» Распознает положение заслонки без использования внешних датчиков
» На этапе использования непрерывное и автоматическое управление концевыми выключателями позволяет калибровке оставаться стабильной
» При отсутствии питания автоматически сбрасывает калибровку

Память, гибкость и настройка.

» Работает с любым типом двигателя
» Уровни открытия и закрытия можно настроить
» Он может запомнить два любимых положения: открытие, закрытие
» Устройство готово к установке, но его поведение можно изменить в зависимости от ваших потребностей

Память, гибкость и настройка.

» Работает с любым типом двигателя
» Уровни открытия и закрытия можно настроить
» Может запоминать два любимых положения: открытие, закрытие
» Устройство готово к установке, но его поведение можно изменить в зависимости от ваших потребностей

Откройте для себя сценарий использования

Выключите и закройте все

Этот сценарий гарантирует, что жалюзи закрыты, а все свет выключен когда вы выходите из дома или когда вы покидаете одну часть дома войти в другую, например, перейдя из гостиной в спальню.



Изделия, используемые в этом сценарии

Ставни закрыты, все освещение в гостиной выключено

Характеристики сценария

Конфигурация сценария Выключите и закройте все с помощью контроллера Fibaro

Характеристики устройств WiDom

Самые маленькие устройства Z-Wave в мире

Наши модули plug & play идеально подходят для любых модулей 9005 распределительная коробка и проще в установке.
Новые устройства серии 7 имеют клеммную колодку с увеличенными контактами для облегчения соединений.



Самые маленькие устройства Z-Wave в мире

Наши модули Plug & Play идеально подходят для любого типа распределительной коробки и их проще устанавливать.
Новые устройства серии 7 имеют клеммную колодку с увеличенными контактами для облегчения соединений.

ПРОСТОЕ УПРАВЛЕНИЕ

Им можно управлять с помощью кнопок или переключателей с компьютера, планшета или смартфона, в зависимости от ваших конкретных потребностей.



ТОЧНЫЙ УЧЕТ ЭЛЕКТРОЭНЕРГИИ

Модули WiDom оснащены очень точными функциями измерения энергопотребления.

Визуальная обратная связь

Светодиод RGB обеспечивает визуальную обратную связь о состоянии устройств и выполняемых операциях. Таким образом, вы всегда знаете, правильно ли подключено устройство, включено ли оно в сеть Z-Wave и работает ли оно уже.

Функция пересечения нуля снижает электрическую нагрузку на контакты реле и обеспечивает более длительный срок службы устройств.

Устройства WiDom используют систему защиты S2 с расширенной криптографией, которая обеспечивает расширенные функции защиты и устраняет риск взлома.

Устройства WiDom имеют самое низкое энергопотребление среди аналогичных устройств, доступных в настоящее время на рынке.

Технология SmartStart упрощает работу пользователя, поскольку устройства сразу готовы к работе.

Перед ассоциацией устройства вы можете проверить правильность электрических соединений с помощью (или с помощью) встроенной кнопки и светодиода.

Уникальная функция, позволяющая

настраивать некоторые параметры без использования пользовательского интерфейса . Позволяет установщику настроить функциональность устройства на месте, даже если устройство не включено в сеть Z-Wave.

Спецификации продукта

Технические характеристики

Блок питания: 230 Вак ± 10% 50/60 Гц
Максимальная нагрузка: 1200 Ватт
. 0051 -10° – 40°C
Радиочастота: Z-Wave 868,4 МГц
Максимальное расстояние: до 100 м вне помещения – до 40 м внутри помещения
Размеры: 37x37x17 мм <1
Потребление: 90 Watt
Приводной элемент: Реле
Соответствие: CE, RoHs
Электрическая степень защиты IP: IP20

Руководство пользователя по установке

Прочие характеристики

Software Update — Вы сможете самостоятельно обновлять прошивку устройств «по воздуху», даже не удаляя устройства с их местонахождения.

Продукты Универсальные рольставни

Что такое универсальные рольставни WiDom?

Универсальный релейный переключатель WiDom представляет собой сертифицированное по Z-Wave «устройство для настенного монтажа» на основе реле с фиксацией, которое не потребляет энергию во включенном и выключенном состоянии. Универсальный релейный переключатель WiDOM — это устройство ВКЛ/ВЫКЛ, которое можно использовать как локальный, так и удаленный переключатель. Им можно управлять как через внешний коммутатор, так и через сетевую команду Z-Wave.

Каковы основные характеристики и функции универсальных рольставен WiDom?

На этапе использования непрерывный автоматический контроль концевых выключателей позволяет калибровке оставаться стабильной. Устройство может запомнить два любимых положения: одно для движений вверх и одно для движений вниз. Эти позиции могут быть активированы пользователем двойным щелчком по кнопкам «Вверх» или «Вниз» соответственно. Он имеет чрезвычайно полезную функцию инвертирования, которая инвертирует выходы, управляющие двигателем. Эта функция может быть полезна, например, на этапе включения, если проводка выполнялась инвертированными командами. Как только инверсия включена, получение команды открытия/закрытия заставит двигатель двигаться в направлении, противоположном тому, в котором он был ранее.

Для чего нужна калибровка универсальных рольставней WiDom?

Это процедура, посредством которой системы отображают как положение рольставни, так и параметры работы двигателя. После выполнения этой процедуры можно будет управлять движением затвора и указывать точное положение, в которое он должен попасть.

Нужен ли мне специальный двигатель для универсальных рольставней WiDom?

Универсальные рольставни WiDom поддерживают любой электродвигатель переменного тока с концевыми выключателями и блоком питания, если его пределы мощности не превышают значений, указанных в рекомендациях.

Что произойдет в случае отключения электроэнергии?

Как только электричество будет восстановлено, жалюзи сохранят свое положение. При первой попытке достичь определенного уровня (с помощью функции избранного положения или путем настройки уровня) система автоматически и самостоятельно восстановит калибровочное положение. Эта процедура влечет за собой полностью автоматическое открытие или закрытие затвора и, наконец, его позиционирование на желаемом уровне.



Управляйте своим домом с помощью голосового помощника

Устройства WiDom совместимы с Amazon Alexa и Google Home.
