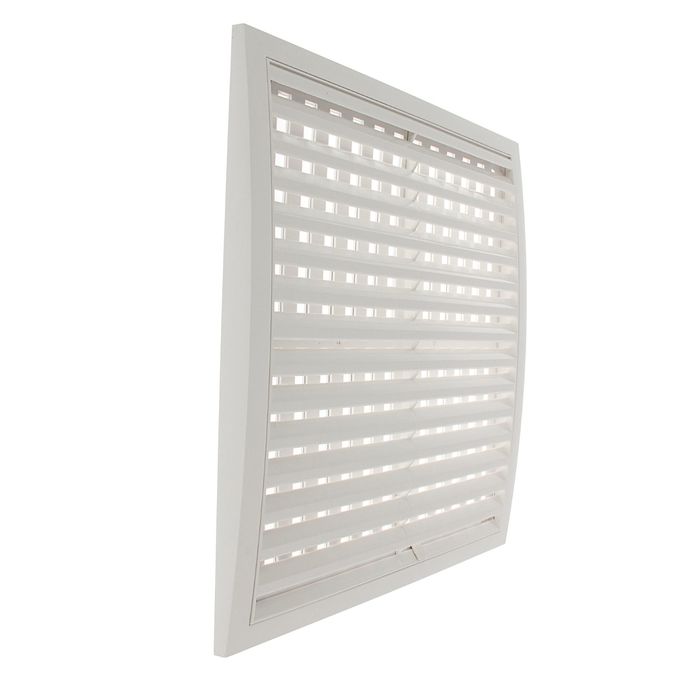

Решетка жалюзийная регулируемая: 2525 РРП Решетка вентиляционная с регулируемым живым сечением разъемная 250х250

Решетки вентиляционные c горизонтальными регулируемыми жалюзи Р-Г

Решетка вентиляционная регулируемая Р-Г – это однорядная вентиляционная решетка c горизонтальными регулируемыми жалюзи. Предназначены такие решетки для распределения воздушных потоков в системах приточно-вытяжной вентиляции, и монтируются,  как правило, в стеновые проемы зданий или в воздуховоды.

Решетка Р-Г конструктивно представляет собой алюминиевую рамку , к которой крепятся индивидуально-регулируемые жалюзи.

Рамка изготавливается из алюминиевого профиля Г – образной формы. Одна сторона профиля, собственно, и является лицевой стороной рамки решетки, а другая вставляется в монтажный проем при монтаже решеток.

Угол наклона жалюзи решетки относительно рамки регулируется ручным методом, чем достигается требуемые направление и характеристики воздушной струи.
Причем, каждые жалюзи регулируются отдельно. Жалюзийная решетка Р-Г не предусматривает какого либо механизма, с помощью которого можно было бы осуществить одновременное регулирование всех жалюзи сразу (как, например, оконные жалюзи)
В этом можно найти как плюсы, так и минусы.
Минус в том – что для настройки решетки жалюзийной нужно приложить чуть больше усилий и затратить чуть больше времени, устанавливая каждую жалюзи в нужное положение, нежели сделать это одним поворотом регулировочного рычага.
Ну, а преимущество жалюзийной решетки с индивидуально регулируемыми жалюзи в том, что жалюзи можно условно разделить на группы и каждую группу настроить таким образом, что воздушный поток будет рассеиваться в нескольких направлениях, обеспечивая вентиляцию нескольких зон. Если на вентиляционной решетке часть жалюзи закрыть полностью, а часть оставить открытыми, то таким образом можно сократить количество воздуха, проходящего через решетку.
Ничего из вышеперечисленного нельзя сделать с помощью жалюзийной решетки, оборудованной централизованной системой регулировки жалюзи. На таких решетках ВСЕ жалюзи одновременно устанавливаются в задаваемое положение.

Решетки Р-Г окрашиваются стандартно (по умолчанию) в белый цвет(RAL9016), но в зависимости от запросов заказчика, могут быть окрашены в любой цвет из каталога RAL. Покраска в цвет, отличающийся от стандартного, увеличивает стоимость вентиляционной решетки на 30%.

Типоразмеры решеток Р-Г могут быть как стандартными, так и заявленными заказчиком, при этом наименьший размер – 100×100 мм, а шаг между размерами кратен 50 мм.

Решетки вентиляционные регулируемые Р-Г дополнительно могут быть укомплектованы монтажной рамкой (адаптером) для присоединения к воздуховоду как прямоугольного, так и круглого сечения, или клапаном расхода воздуха КРВ.

Монтаж решеток Р-Г производится с помощью винтового соединения (для этого предусмотрены монтажные отверстия, находящиеся на лицевой стороне рамки), или на защелкивающихся клипсах.

ВАЖНО: По умолчанию вентиляционные решетки изготавливаются с отверстиями для монтажа.

Вариант крепления жалюзийных решеток с помощью монтажных клипс обязательно должен оговариваться при заказе.

По желанию заказчика возможно оснащение решеток Р-Г и клипсами, и монтажными отверстиями.

Вентиляционные решетки регулируемые РВр-2

Описание продукции

Регулируемые вентиляционные решетки используют для подачи и удаления воздуха в системах вентиляции и кондиционирования. Они применяются как в жилых, административных, так и в производственных помещениях.

Подвижные жалюзи позволяют с легкостью распределять потоки воздуха в разном направлении. Вентиляционная решетка – внешняя часть системы распределения воздуха в помещении. Именно их мы видим в наших комнатах и кабинетах. Поэтому внешний вид должен быть эстетичным. Как правило, корпус решетки и жалюзи производят из алюминиевого профиля и окрашивают в белый цвет. Но по желанию потребителя можно выбрать любой другой цвет решетки из каталога RAL.

Решетки оснащаются регуляторами расхода воздуха. Для удобства монтажа в комплект может быть добавлена монтажная рамка. Если решетка устанавливается на стену, монтаж стоит производить при помощи пружинных фиксаторов. При монтаже на потолок используйте саморезы.

Палитра нестандартных цветов окраски

Характеристики вентиляционных решеток

Минимальный размер решетки 100х100мм. Далее возможно любое сочетание размеров с шагом 50 мм в любом сочетании. Максимальный размер решеток без перегородки 600х600 мм. Вентиляционные решетки больших размеров выпускаются в виде модулей. Максимальный размер модульных решеток: 600х1800 мм, 1800х600 мм (с перегородками).

Схема монтажа

Типоразмерный ряд и значения площади живого сечения решеток (кв. м)

НхL  мм	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	0,004	0,006	0,0086	0,011	0,0133	0,0157	0,018	0,0203	0,0227	0,025	0,0273	0,0297	0,0273	0,0344	0,0367	0,039	0,0414	0,0437	0,046
150	0,006	0,01	0,0137	0,0174	0,0212	0,0249	0,0286	0,0323	0,036	0,0397	0,0434	0,0471	0,0509	0,0546	0,0583	0,062	0,0657	0,0694	0,0731
200	0,0086	0,0137	0,0188	0,0239	0,029	0,0341	0,0392	0,0443	0,0493	0,0544	0,0595	0,0646	0,0697	0,0748	0,0799	0,085	0,09	0,0951	0,1002
250	0,011	0,0174	0,0239	0,0304	0,0368	0,0433	0,0498	0,1022	0,0627	0,0691	0,0756	0,0821	0,0885	0,095	0,1015	0,1079	0,1144	0,1208	0,1273
300	0,0133	0,0212	0,029	0,0368	0,0447	0,0525	0,0603	0,0682	0,076	0,0839	0,0917	0,0995	0,1074	0,1152	0,123	0,1309	0,1387	0,1466	0,1544
350	0,0157	0,0249	0,0341	0,0433	0,0525	0,0617	0,0709	0,0801	0,0894	0,0986	0,1078	0,1169	0,1262	0,1354	0,1446	0,1538	0,1631	0,1723	0,1815
400	0,018	0,0286	0,0392	0,0498	0,0603	0,0709	0,0815	0,0921	0,1027	0,1133	0,1239	0,1345	0,145	0,1556	0,1662	0,1768	0,1874	0,198	0,2086
450	0,0203	0,0323	0,0443	0,0562	0,0682	0,0801	0,0921	0,1041	0,116	0,128	0,134	0,152	0,1639	0,1758	0,1878	0,1998	0,2117	0,2237	0,2357
500	0,0227	0,036	0,0493	0,0627	0,076	0,0849	0,1027	0,116	0,1294	0,1427	0,156	0,1694	0,1827	0,1961	0,2094	0,2228	0,2361	0,2494	0,2627
550	0,025	0,0397	0,0544	0,0691	0,0839	0,0986	0,1133	0,128	0,1427	0,1574	0,1721	0,1868	0,2016	0,2163	0,231	0,2457	0,2604	0,2751	0,2898
600	0,0273	0,0434	0,0595	0,0756	0,0917	0,1078	0,1239	0,134	0,156	0,1721	0,1882	0,2043	0,2204	0,2769	0,2526	0,2687	0,2847	0,3523	0,3169
650	0,0297	0,0471	0,0646	0,0821	0,0995	0,1169	0,1345	0,152	0,1694	0,1868	0,2043	0,2218	0,2392	0,2567	0,2742	0,2916	0,3091	0,3265	0,344
700	0,0273	0,0509	0,0697	0,0885	0,1074	0,1262	0,145	0,1639	0,1827	0,2016	0,2204	0,2392	0,2581	0,2769	0,2957	0,3146	0,334	0,3523	0,3711
750	0,0344	0,0546	0,0748	0,095	0,1152	0,1354	0,1556	0,1758	0,1961	0,2163	0,2769	0,2567	0,2769	0,2971	0,3173	0,3375	0,3578	0,378	0,3982
800	0,0367	0,0583	0,0799	0,1015	0,123	0,1446	0,1662	0,1878	0,2094	0,231	0,2526	0,2742	0,2957	0,3173	0,3389	0,3605	0,382	0,4037	0,4253
850	0,039	0,062	0,085	0,1079	0,1309	0,1538	0,1768	0,1998	0,2228	0,2457	0,2687	0,2916	0,3146	0,3375	0,3605	0,3835	0,4064	0,4294	0,4524
900	0,0414	0,0657	0,09	0,1144	0,1387	0,1631	0,1874	0,2117	0,2361	0,2604	0,2847	0,3091	0,0334	0,3578	0,382	0,4064	0,4308	0,4551	0,5336
950	0,0437	0,0694	0,0951	0,1208	0,1466	0,1723	0,198	0,2237	0,2494	0,2751	0,3523	0,3265	0,3523	0,378	0,4037	0,4294	0,4551	0,4808	0,5065
1000	0,046	0,0731	0,1002	0,1273	0,1544	0,1815	0,2086	0,2357	0,2627	0,2898	0,3169	0,344	0,3711	0,3982	0,4253	0,4524	0,5336	0,5065	0,5336

Пример обозначения (маркировка)

Решетки вентиляционные двухрядные с регулируемыми жалюзи серии DR

Описание

Описание

ПРИМЕНЕНИЕ	ДИЗАЙН
Сети приточно-вытяжной вентиляции, отопления и кондиционирования воздуха в производственных, торговых и бытовых помещениях.	Изготовлен из высококачественного экструдированного алюминия. Два ряда жалюзи обеспечивают плавное распределение воздушного потока. Плавная регулировка направления потока воздуха (360°). Полимерное или анодированное покрытие решетки обеспечивает устойчивость к атмосферным воздействиям. Возможен заказ нестандартных размеров.
МОДИФИКАЦИЯ
Доступны модификации с регулятором расхода воздуха ( R) и адаптером (A) для подключения к воздуховодам. Доступны модификации с универсальным креплением (U) для быстрого монтажа.

Загрузки

Загрузки

Выберите тип документа

Наименование

Скачать

Скачать изображение товара в высоком качестве “DR” (psd 2.63Mb)

Описание товара “DR” 09-2018 (pdf 602.

66Kb)

Скачать изображение “DR” для Вашего сайта (png 732.04Kb)

Скачать изображение товара в высоком качестве “ДР 200х100 (1)” (psd 1.55Mb)

Скачать изображение “ДР 200х100 (1)” для Вашего сайта (png 313.97Kb)

Скачать изображение товара в высоком качестве “ДР 200х100 (2)” (psd 2.22Mb)

Скачать изображение “ДР 200х100 (2)” для Вашего сайта (png 385.8Kb)

Скачать изображение товара в высоком качестве “ДР 300х100 (1)” (psd 1.3Mb)

Скачать изображение “ДР 300х100 (1)” для Вашего сайта (png 268.84Kb)

Скачать изображение в высоком качестве “ДР 300х100 (2)” (psd 1.81Mb)

Скачать изображение “ДР 300х100 (2)” для Вашего сайта сайт (png 324.04Kb)

Скачать изображение товара в высоком качестве “DR 300х150 (1)” (psd 1.08Mb)

Скачать изображение “DR 300х150 (1)” для Вашего сайта (png 247.87Kb)

Скачать изображение товара в высоком качестве “ДР 300х150 (2)” (psd 2.02Mb)

Скачать изображение “ДР 300х150 (2)” для Вашего сайта (png 362. 68Kb)

Скачать изображение товара в высоком качестве “ДР 400х150 (1)” (psd 1.08Mb)

Скачать изображение “DR 400х150 (1)” для Вашего сайта (png 246.47Kb)

Скачать изображение товара в высоком качестве “DR 400х150 (2)” (psd 1.64Mb)

Скачать изображение “ДР 400х150(2)” для Вашего сайта (png 302.09Kb)

Скачать изображение товара в высоком качестве “ДР 400х200(1)” (psd 1.25Mb)

Скачать изображение “ДР 400х200(1)” для Вашего сайта сайт (png 288.51Kb)

Скачать изображение товара в высоком качестве “DR 400х200 (2)” (psd 1.91Mb)

Скачать изображение “DR 400х200 (2)” для Вашего сайта (png 350.94Кб)

Скачать изображение в высоком качестве “ДР 600х200 (1)” (psd 1.05Mb)

Скачать изображение “ДР 600х200 (1)” для Вашего сайта (png 261.17Кб)

Скачать изображение в высоком качестве “ДР 600х200 (2)” )” (psd 1.58Mb)

Скачать изображение “DR 600х200 (2)” для Вашего сайта (png 305.03Kb)

Воздушные жалюзи 1900ASG 20×12-SS Огнестойкие регулируемые-с защитной решеткой-нержавеющая сталь

Поделитесь этим продуктом

Марка: ВОЗДУШНЫЕ ЖАЛЮЗИАртикул: 1900ASG2012BZ

---

Сопутствующее оборудование

• Описание
• Обзоры продуктов
• Центр документов

Описание

Воздушные жалюзи00ASG Дверные жалюзи с противопожарной защитой входят в стандартную комплектацию и подходят для дверей толщиной 1 3/4″. 1-1/2 часа для обеспечения безопасности и содержания под стражей. Сверление отверстий в двери для установки не требуется.

Материал: Рама CRS 18 калибра. Минимальный размер 10″ x 6″, Макс. 24″ x 24″

Жалюзи: Z-образные жалюзи приклепываются к рабочей планке и раме глубиной 1-9/16 дюйма с интервалом в 1 дюйм. Механический стопор удерживает лезвия в открытом положении.

Рама и решетка: Скошенные и приваренные углы. Защитная решетка калибра 12, приваренная к сердечнику жалюзи с квадратными отверстиями 13/16 дюйма, крепится винтами через подготовленную раму в сердечник жалюзи; при таком способе крепления сторона рамы в коридоре остается свободной от креплений в целях эстетики и безопасности.

Эксплуатация: Регулируемая лопасти CRS 16-го калибра вращаются на заклепках из кадмированной стали.Привод лопастей осуществляется с помощью ручного регулировочного рычага.
