Решетка на вентиляционное отверстие с обратным клапаном: Вентиляционная решетка с обратным клапаном для естественной вентиляции

Содержание

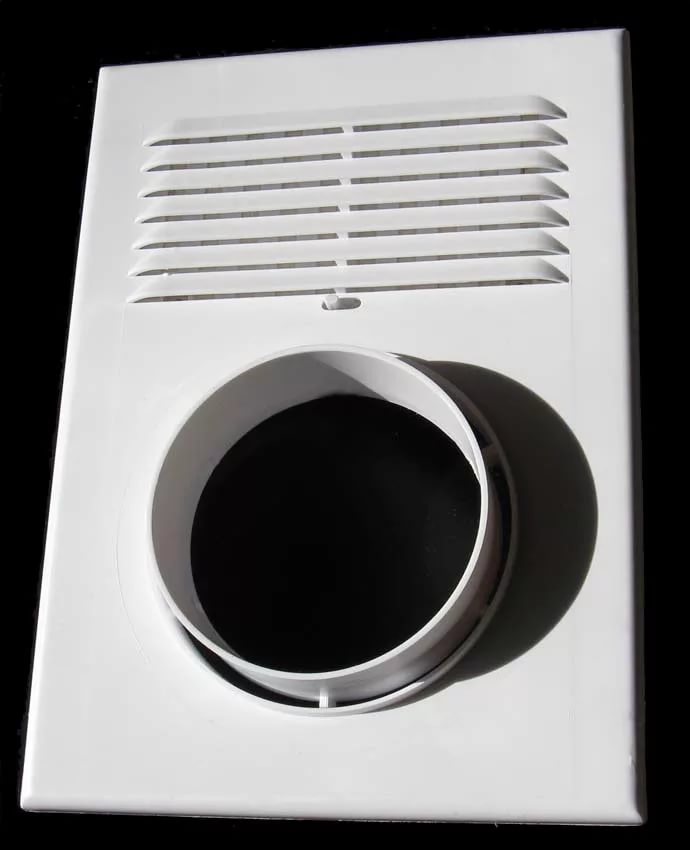

Вентиляционная решетка с обратным клапаном

Воздух, который мы вдыхаем, находясь у себя дома, в общественном месте или на работе, всегда содержит много нежелательных примесей. Он накапливает пыль, влагу и болезнетворные микробы. Избавиться от них, сделав воздух заметно чище, можно с помощью вентиляционной системы. Привычная для нас бытовая система вентиляции отлично справляется с этой задачей, однако иногда мы все же чувствуем появление неприятного запаха на кухне или проникновение холодного воздуха с улицы. Избежать таких явлений можно, установив вентиляционную решетку с обратным клапаном.

Монтаж и принцип действия вентиляционной решетки с обратным клапаном

Главное отличие в ее работе состоит в том, что загрязненные воздушные массы принудительно покидают комнату через вентиляционный канал и поднимают клапан под своим давлением. Если давления нет, клапан под собственным весом опускается, и проникновение воздуха с улицы в комнату останавливается. Таким образом, можно добиться того, чтобы воздух был направлен только в одном направлении.

Обратный клапан это не что иное, как площадь определенного сечения, которая выполняется в виде квадрата, круга или «бабочки». Клапан оснащен лепестками, которые закрепляются на специальной оси, расположенной в шахте вентиляции. Как раз эти лепестки ответственны за то, чтобы воздух двигался только в одном направлении. Таким образом, при перемещении нежелательных воздушных масс в пространство кухни, эти лепестки автоматически примут положение, при котором просвет шахты будет перекрыт.

Соединение клапана с основным корпусом, как правило, подвижное, но без использования металлических деталей. Это нужно для того, чтобы избежать коррозии металла и дальнейшего заклинивания в полуоткрытом или открытом состоянии. Решетку с клапаном специалисты монтируют в разных местах. Это может быть выход вентиляционного канала на внешней поверхности стены или же внутри шахты вентиляции. Для крепления конструкция оснащена рядом отверстий, в которые ввинчиваются саморезы. При фиксации внутри вентиляционного канала входное отверстие дополнительно заполняется монтажной пеной.

Решетки с обратным клапаном изготавливаются, преимущественно, из пластмассы, так как зачастую конструкция находится в зоне большой влажности, поэтому использование металлических частей не рекомендуется.

Достоинства вентиляционной решетки с обратным клапаном следующие:

Во-первых, она предупреждает попадание в квартиру холодного и горячего воздуха с улицы, а также пыли, насекомых и крупного мусора;
Во-вторых, такая конструкция защищает внутреннее пространство дома от атмосферных запахов и осадков;
В-третьих, благодаря специальному шумоглушителю решетка приглушает звуки, поступающие с улицы, лестничной клетки или из квартиры соседей.

Заказ

ООО «Компания Кардинал» предлагает купить вентиляционные решетки с обратным клапаном

по приемлемым ценам. Наша продукция отвечает самым строгим требованиям безопасности и прошла сертификацию в России. Представленный на сайте товар отличается высоким качеством, надежностью и экологичностью.

Он имеет приятный внешний вид и длительный срок эксплуатации.

Обратите внимание: перед тем, как сделать заказ, желательно досконально осмотреть отверстие в районе внутренней вытяжки и записать его размеры. Это нужно сделать для того, чтобы избежать трудностей при последующем монтаже модуля.

Сегодня решетки с обратным клапаном становятся незаменимым атрибутом приточно-вытяжной вентиляции не только в квартирах, но и на рабочих местах. Обустройте вентиляцию как можно быстрее: от поступления чистого воздуха зависит микроклимат помещения и, следовательно, здоровье и самочувствие присутствующих людей.

Вентиляционная решетка с обратным клапаном для вентиляции

В помещениях современные люди проводят очень много времени, потому вентиляционная система так жизненно важна. Ведь условия пребывания дома, на работе, в школе, в детском садике постепенно сказываются на их здоровье.

Кухня — это то место, где воздух может содержать запахи, иметь в составе влагу, дым и другие загрязнения. В ванной комнате и туалете также будут накапливаться сырость и неприятная атмосфера. Сегодня человечество загерметизировало свои жилые помещения: установили пластиковые окна и качественные двери, не пропускающие свежего воздуха. Такая атмосфера в доме не может принести ничего хорошего.

В современном жилье жизненно необходимо иметь естественную вентиляцию. Идеально, когда для этого монтируется вентиляционная решетка с обратным клапаном. Этот вариант является хорошим решением проблемы очищения воздуха. Ценность его заключается в том, что клапан работает только на выход воздуха из помещения, но не на вход.

Содержание

Устройство вытяжной решётки с клапаном
Преимущества и принцип работы
Разновидности клапанов
Правила выбора
Установка и эксплуатация
Как сделать эффективную вентиляцию?

Устройство вытяжной решётки с клапаном

Конструкция данного прибора достаточно проста. Её составляют такие детали:

решётка для воздухозабора;
фланец для воздухоотвода;
клапан.

Сечение изделий бывает прямоугольное или круглое. Фланец для прикрепления воздушного канала имеет диаметр 110-150 мм.

Решётка потолочная служит для защиты клапана от воздействий на него посторонними предметами. Ещё одна функция — декоративная.

Клапан открывается только в одну сторону.

Наиболее распространённый материал для изделия — пластмасса, так как часто в местах эксплуатации может быть повышенный процент влажности. Металлические детали могли бы поддаться коррозии. Существуют клапаны выполненные из чугуна. Они имеют вес больший, чем пластиковые, а это помогает им лучше закрываться.

Преимущества и принцип работы

Обычные вентиляционные решётки пропускают воздух в обоих направлениях. Это может быть большим минусом, когда на дворе или очень холодно, или жарко. Также возможно из шахты иногда будут доноситься и разные неприятные запахи. А добавить сюда мух, комаров, пыль — и вовсе нехорошо получается.

Достоинства, которыми обладает вентиляционная решётка с вмонтированным клапаном:

обладает защитой от насекомых, пыли, мусора;
снижает уровень шума, так как она оснащена специальным шумопоглотителем;
перекрывает доступ зимой холодного, а летом жаркого воздуха;
препятствует попаданию запахов в то помещение, где она эксплуатируется, из шахты или рядом расположенных квартир.

Недостатком устройства является то, что лепестки иногда зимой примерзают, когда на улице мороз. Тогда вентиляция не выполняет своей функции. Этот минус можно нейтрализовать, установив данную конструкцию в области вытяжки.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

с электроподогревом — зимой не выходят из строя;
без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Правила выбора

Чтобы удачно выбрать этот тип устройства, нужно знать некоторые нюансы:

Для начала измерить параметры отверстия внутренней вытяжки. Это следует сделать для того, чтобы потом не пришлось купленную решётку обменивать на другую.
Обратить внимание на качество предлагаемого изделия.
Лучше приобрести товар известного производителя, так как это снизит вероятность покупки некачественного устройства.
Следует убедиться в безопасности материалов, составляющих изделие.

Установка и эксплуатация

Перед началом монтажа обязательно нужно проверить положение клапана, чтобы он случайно не заклинил. Если этого не делать, а установить вентиляционную решётку данного типа, то потом может возникнуть такая проблема, и устранить её будет сложно. Тогда устройство просто не будет работать.

В изделии должны присутствовать отверстия для его монтажа. Сначала вентиляционную решётку крепят на саморезы, а чтобы лучше зафиксировать её используют монтажную пену. Запенивают зазоры между внешним диаметром изделия и отверстием вентиляции.

При качественно исполненной работе, воздух в вентилируемых помещениях будет освобождён от примесей, атмосфера в доме станет здоровее.

Как сделать эффективную вентиляцию?

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

В кухне просто необходимо установить вентиляцию, которая будет работать сама по себе. К сожалению, строители этим пренебрегают. «В моде» сейчас принудительная система проветривания в виде вытяжного «зонта». Она работает с помощью электричества, а когда оно отсутствует, то и вентиляции нет, и получается застой воздуха.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Купить Вентиляционная решетка воздуховода с кожухом 150 мм / 6 дюймов Выпускная решетка воздуховода с обратным клапаном / обратным затвором KO150-30 Онлайн на сайте desertcart ИНДИЯ

Крышка вентиляционного отверстия с гравитационной заслонкой
Высококачественный АБС-пластик
Поставляется с 4 креплениями и 4 колпачками для винтов
Простая установка
A-250 мм, B-116 мм, C-165 мм, Ø – 150 мм (длина фланца 20 мм)

Импортировано из Великобритании (размеры и характеристики основаны на рынке Великобритании).

Крышка вентиляционного отверстия с гравитационной заслонкой Высококачественный АБС-пластик

Количество

Связанные страницы

Строительные материалы › Отопление и охлаждение

. Desertcart доставляет в Индию более 100 миллионов товаров со всего мира.

Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Индию. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о воздуховоде с гравитационной заслонкой с кожухом 150 мм, 6 выпускных отверстий, вентиляционная решетка с обратным клапаном, обратная заслонка KO 150 30 в Индии

Клапан обратный затвор КО 150 30 онлайн по лучшей цене в Индии?

desertcart – это лучшая платформа для покупок в Интернете, где вы можете купить воздуховод с гравитационной заслонкой 150 мм, 6 выпускных отверстий, вентиляционная решетка с обратным клапаном, обратная заслонка KO 150 30 от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Имеется ли воздуховод с гравитационным клапаном 150 мм, 6 выпускных отверстий, вентиляционная решетка с обратным клапаном, обратная заслонка KO 150 30 и готов к доставке в Индию?

Desertcart отправляет воздуховод с гравитационным клапаном с кожухом 150 мм, 6 выпускных отверстий, вентиляционная решетка с обратным клапаном, обратная заслонка KO 150 30 в и более городов Индии. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем доставить гравитационный клапан с воздуховодом 150 мм, 6 выпускных патрубков, вентиляционную решетку с обратным клапаном, обратным затвором KO 150 30 в кратчайшие сроки без хлопот с доставкой, таможней или пошлинами.

Безопасно ли покупать воздуховод с гравитационной заслонкой с кожухом 150 мм, 6 выпускных отверстий, вентиляционную решетку с обратным клапаном, обратным клапаном KO 150 30 на тележке для пустыни?

Да, абсолютно безопасно покупать воздуховод с гравитационной заслонкой с кожухом 150 мм, 6 выпускных отверстий, вентиляционную решетку с обратным клапаном, обратным затвором KO 150 30 у Desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.

Обратные/вентиляционные клапаны | Total Valve Systems

Наши обратные клапаны серии 3000 разработаны для обеспечения защиты в жидкости, газе или услуги пара, где поток требуется в одном направление. Все конструкции небьющиеся, имеют высокая пропускная способность и разработаны в соответствии с API Стандарты 6FA. Давление открытия заводская настройка по спецификации заказчика.

Альтернативные названия
Вакуумный клапан
Устройство сброса низкого давления
Вентиляционный клапан
Без удара
Предохранитель обратного потока
Применение
Хранение сыпучих материалов
Впускные отверстия для сосудов
Однонаправленный поток
Пользовательское давление открытия
Заправка обратным потоком
Чтобы запланировать короткую презентацию, которая может быть проведено в вашем месте или через вебинар, пожалуйста, свяжитесь с нами в Sales@totalvalve. com.
Бесфланцевая модель
Модель 3200

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный.
Доступны для различных классов давления. Все размеры указаны в дюймах. Указанные размеры относятся к стандартной конструкции. Клапаны изготавливаются по индивидуальному заказу и имеют размеры приведенные выше приведены только для справки. Размеры могут быть изменены без уведомление.
Обратные клапаны обратного давления серии 3200 предназначены для защиты в жидкость, газ или пар, где поток требуется в одном направлении. Щедрый поток мощность и легкая конструкция делает его идеальным для использования при наполнении резервуаров операции. Серия 3200 предназначена для легко вставляется между фланцами ANSI. Этот клапан также может использоваться в качестве прерывателя вакуума или устройство сброса низкого давления с добавление мягкого сиденья.
Доступен в карбоне или из нержавеющей стали. Другие материалы Доступен по запросу. Давление открытия ставки устанавливаются на заводе для каждого клиента технические характеристики.
Модели с двумя фланцами
Модель 3220
*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.
Обратные клапаны обратного давления серии 3220 предназначены для защиты в жидкость, газ или пар, где поток требуется только в одном направлении в судно. Серия 3220 предназначена для требуются сквозные фланцевые соединения. Этот клапан также можно использовать в качестве вакуумного прерыватель или устройство сброса низкого давления с добавление мягкого сиденья.

Доступно в углеродистая сталь или нержавеющая сталь. Другой материалы доступны по запросу. Крекинг значения давления устанавливаются на заводе в спецификации заказчика.
Модель 3400
*Типичные размеры указаны. Данные содержащиеся здесь, могут быть изменены на учитывать изменения дизайна. Информация о эта страница является исключительной собственностью L6 Inc. d/b/a Всего систем клапанов.
Серия 3400 Перепускные клапаны предназначены для обеспечения защита для LPG (жидкий пропан) сервиз с удельным весом 0,508 кг/л. Серия 3400 предназначена для удовлетворения особые требования к расходу и размеру требования. Эти требования перечислены в данных ниже. Внутренние детали для клапаны из нержавеющей стали, а корпуса из углеродистой стали.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации

Модель 3600
*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.
Обратные клапаны серии 3600 пропускают поток через, когда желаемое давление открытия достигается. Различные размеры используются в лабораторий до нефтеперерабатывающих заводов, химических перерабатывающие предприятия, полупроводниковая промышленность, фармацевтические, биотехнологические и пищевые предприятия.
Уникальные функции включают внешний регулировка изменения треска давление. Регулировка может производиться снаружи путем поворота резьбового элемента, выступающего через клапан, который вызывает фиксатор двигаться латерально внутри камеры. пороговое давление срабатывания клапана может быть установлен.

Доступен в исполнении из углеродистой стали и нержавеющей стали. стали. Другие материалы доступны по запрос. Внутренние компоненты из нержавеющей стали стали. Дополнительными аксессуарами являются мягкие сиденья. и исполнительные механизмы.
Модели с резьбой
Модель 3230
*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.
Обратные клапаны обратного давления серии 3230 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3230 имеет соединения с наружной резьбой NPT на входная сторона и соединения с внутренней резьбой NPT на выходная сторона.
Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство. Значения давления открытия указаны на заводе. предварительно настроены по техническому заданию заказчика.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3240
*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3240 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3240 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с наружной резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство. Давление открытия заводская настройка по спецификации заказчика.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3250
*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.
Обратные клапаны обратного давления серии 3250 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3250 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с внутренней резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3260
*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.
Обратные клапаны обратного давления серии 3260 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3260 имеет соединения с наружной резьбой NPT на входная сторона и соединения с наружной резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
4915 Series (Wafer)
*Указаны типичные размеры. Данные содержащиеся здесь, могут быть изменены на вносить изменения в конструкцию и вносить изменения в повысить производительность. Информация об этом страница является исключительной собственностью L6 Inc. d/b/a Полные системы клапанов.
Вентиляционный клапан модели 4915 можно использовать как обратный клапан, вакуумный прерыватель или предохранительный клапан низкого давления. Эти клапаны легкие и предназначены для легкого вставка между фланцами. Минимальные настройки 2 унции для вакуума и давления.
Устройство сброса вакуума или давления
Стандартное мягкое сиденье с широким диапазоном доступных эластомеров
Доступны металлические седла для высоких температур.
