Разрезы

Для выявления внутреннего устройства предмета на чертежах выполняют разрезы и сечения.

Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями. При этом мысленное рассечение относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (рис. 8). Допускается показывать не все, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции предмета.

Изображение разреза от изображения вида отличают по штриховке, нанесенной на части предмета расположенной в секущей плоскости. Графическое обозначение различных материалов в разрезах устанавливает ГОСТ 2.306-68. Для деталей из металла штриховка наносится сплошными тонкими параллельными линиями под углом 45 к линиям рамки чертежа с интервалом 2-3мм (рис.

10). Если линии контура детали или осевые линии расположены по углом 45 к линиям рамки чертежа, то угол наклона линий штриховки следует брать 30 или 60. На всех разрезах применяемых для данной детали направление и интервал штриховых линий должны оставаться неизменными.

Если плоскость разреза проходит вдоль тонких элементов детали (ребро жесткости, ушко и т.п.), имеющих натуральную величину 10мм и менее, то штриховка для этих элементов не выполняется (рис. 8)

Разрезы располагаются на месте соответствующих основных видов.

В зависимости от числа секущих плоскостей разрезы разделяются на простые – при одной секущей плоскости (рис. 8, 10) и сложные – при нескольких секущих плоскостях (рис. 13, 14).

В зависимости от положения секущих плоскостей простые разрезы подразделяются на горизонтальные

, если плоскость разреза параллельна горизонтальной плоскости проекций, вертикальные (рис. 8, 10, 11), наклонные, если секущая плоскость не параллельна ни одной из основных плоскостей проекций. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций и профильный, если секущая плоскость параллельна фронтальной плоскости проекций.

Рисунок 10 – Вертикальные разрезы

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают (рис. 8)

Горизонтальные, фронтальные и профильные разрезы, как правило, располагают на месте соответствующих основных видов.

Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез, должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения. Допускается располагать такие разрезы на любом месте чертежа, а также с поворотом до положения, соответствующего принятому для данного предмета на главном изображении. В последнем случае к надписи должно быть добавлено условное графическое обозначение  – знак «повернуто».

Разрез, служащий для выяснения устройства предмета в отдельном, ограниченном месте, называется местным. Местный разрез выделяется в виде сплошной волнистой линии (рис.8, 9, 11) или тонкой с изломами, согласно ГОСТ 2.303-68. Эти линии не должны совпадать с какими-либо другими линиями изображения.

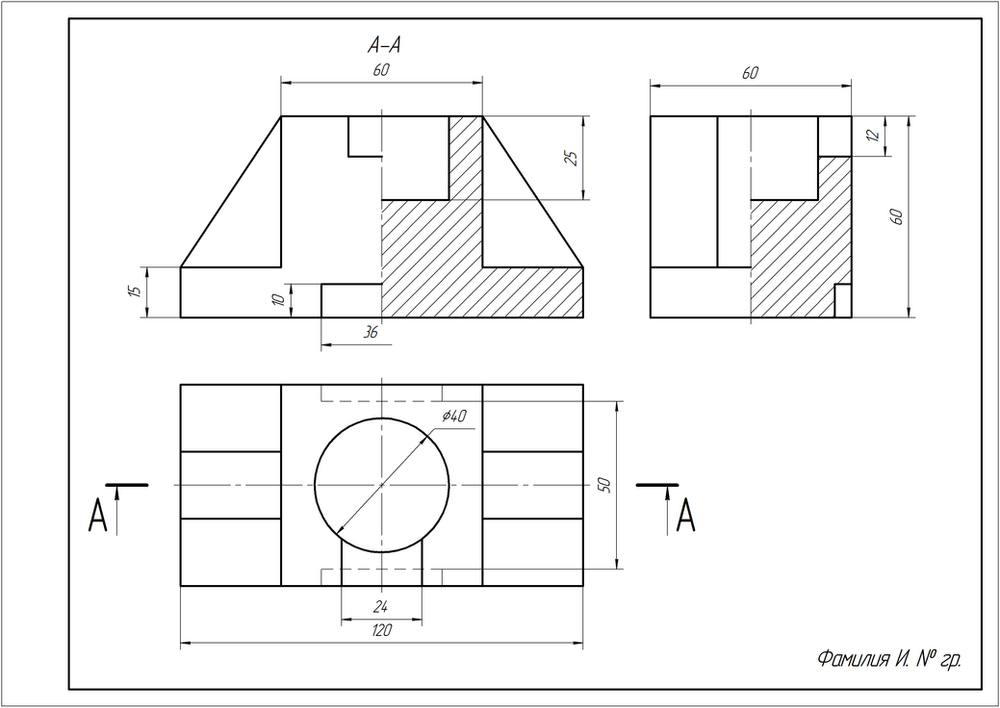

Для симметричных изображений можно соединить половину вида и половину разреза, причем, если ось симметрии вертикальна, то слева, как правило, располагают вид, справа – разрез (рис. 11). Если ось симметрии горизонтальна, то сверху – вид, снизу – разрез. Разделяющей их линией служит ось симметрии – тонкая штрихпунктирная линия.

Рисунок 11 – Соединение части вида и части разреза

При отсутствии симметрии или при совпадении оси симметрии детали с какой-либо линией контура, например с ребром, часть линии и часть разреза следует разделять волнистой линией или линией с изломами, проведенной с той или иной стороны от оси симметрии (рис.

12). При этом линия с изломом должна выходить за контур изображения.

Рисунок 12 – Совмещение части вида и части разреза

К сложным разрезам относятся ступенчатые, когда плоскости разреза параллельны между собой (рис. 13), и ломаные, если секущие плоскости пересекаются под углом свыше 90°(рис. 14).

Ступенчатый разрез применяется, когда отдельные внутренние элементы детали расположены на различных плоскостях уровня.

Особенности вычерчивания ступенчатого разреза:

– переход плоскостей с одного уровня на другой выполняется только той части детали, где деталь не меняет своей конфигурации;

– на изображении разреза не указывается линия перепада секущих плоскостей, то есть изображение выполняется, таким образом, если бы эта деталь была рассечена одной плоскостью.

Рисунок 13 – Ступенчатый разрез

Ломаный разрез применяется, когда отдельные элементы детали по отношению к друг другу расположены под определенным углом.

Особенность вычерчивания ломаного разреза заключается в том, что наклонные секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. При повороте секущей плоскости элементы предмета, расположенные за ней вычерчивают так, как они проецируются на плоскость, с которой производится совмещение (рис. 14)

Рисунок 14 – Ломаный разрез

Положение секущей плоскости разреза указывают на чертеже при помощи разомкнутой линии сечения согласно ГОСТ 2.303-68. Начальный и конечный штрих линии сечения вычерчиваются вне контура изображения. В случае ступенчатого разреза штрихи вычерчивают также в местах перехода секущих плоскостей на другой уровень, на ломаных разрезах – на месте пересечения секущих плоскостей (рис. 13, 14) На начальном и конечном штрихе, перпендикулярно к ним, на расстоянии 2…3мм от наружного конца штриха проставляют стрелки, указывающие направление взгляда.

Снаружи от стрелок наносят одинаковые прописные буквы русского алфавита. При этом над соответствующим изображением разреза выполняется надпись по типу «А-А» (рис. 15).

а б

Рисунок 15 – Обозначение разрезов:

а – обозначение положения секущей плоскости,

б – наименование разреза.

Разрезы — Студопедия

Поделись

При сложном внутреннем строении изделия на чертежах применяют разрезы. Разрезом называется изображение предмета,мысленно рассеченного одной или несколькими плоскостями (рис. 2.4).

На разрезе показывают то, что находится в секущей плоскости и что расположено за ней (видимую часть).

Рис. 2.4 – Образование и изображение разреза детали

Внутренние очертания предмета на разрезе изображают сплошными основными линиями. То, что попадает непосредственно в секущую плоскость, называется сечением и выделяется на чертеже штриховкой, зависящей от материала, из которого изготовлен предмет.

Чтобы выполнить разрез предмета, необходимо:

–в определенном месте мысленно провести секущую плоскость;

–часть предмета, находящуюся между наблюдателем и секущей плоскостью, мысленно удалить;

–оставшуюся часть спроецировать на соответствующую плоскость проекций и изобразить либо на месте одного из основных видов, либо на свободном месте поля чертежа;

–в случае необходимости обозначить разрез соответствующей надписью. Согласно ГОСТ 2.305 -68 положение секущих плоскостей указывают на чертеже линией сечения. Для обозначения линии сечения применяют разомкнутую линию с длиной штриха 8…20 мм и толщиной от 1,0 S до 1,5 S со стрелками, представленными на рис. 2.5.

Рис. 2.5 – Обозначение положения секущей плоскости

Начальный и конечный штрихи не должны пересекать контура изображения или каких-либо других линий чертежа.

На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2…3 мм от конца штриха, перпендикулярно к нему с внешней стороны. У начала и конца линии ставят одну и ту же прописную букву русского алфавита. Буква наносится около стрелок, указывающих направление взгляда, с внешней стороны.

Разрез должен быть отмечен надписью типа А-А (рис. 2.6).

Рис. 2.6 – Обозначение разреза А-А Рис. 2.7 – Разрез А-А “повернуто”

Для обозначения на чертежах разрезов применяют прописные буквы русского алфавита, за исключением Й, О, X, Ъ, Ы, Ь. Буквенные обозначения выбирают в алфавитном порядке. Размер шрифта буквенных обозначений должен быть больше размера цифр раз-мерных чисел, применяемых на том же чертеже, приблизительно в два раза.

Разрезы, как правило, выполняют на месте соответствующих основных видов. Если необходимо на основной плоскости проекций показать наружное устройство предмета, разрез допускается располагать в любом месте поля чертежа.

В зависимости от расположения секущей плоскости относительно плоскостей проекций разрезы разделяются на следующие:

–горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций;

–вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций. Разрез называется продольным, если секущая плоскость направлена вдоль длины или высоты предмета, и поперечным, если секущая плоскость направлена перпендикулярно к длине или высоте предмета.

–наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Такой вид разреза применяют для выявления

внутреннего устройства предметов, имеющих наклонные поверхности. Наклонный разрез, как правило, строят в соответствии с направлением взгляда, указанного стрелками на линии сечения (рис.2.7). В случае необходимости наклонный разрез допускается располагать в любом месте поля чертежа и повертывать до положения, принятого для главного вида, добавляя знак «повернуто».

В зависимости от числа секущих плоскостей, с помощью которых получается данный разрез, разрезы разделяют на простые и сложные.

Простым называется разрез,выполненный одной секущей плоскостью(см.рис. 2.5).К простым также относятся разрезы, совмещенные с видом, например, соединение части вида и части соответствующего разреза, соединение половины вида и половины разреза. Такая условность выполнения машиностроительных чертежей сокращает количество изображений, объем чертежной работы и обеспечивает полную ясность внешней и внутренней форм предмета. При соединении на одном изображении части вида и части соответствующего разреза их разделяют сплошной волнистой линией.

Если деталь имеет симметричную форму, можно не показывать всю деталь в разрезе полностью, а изображать разрез только одной половины детали и внешний вид другой половины (рис. 2.8). В указанном случае разделом служит осевая линия, причем половину разреза следует выполнять справа от вертикальной оси симметрии или ниже горизонтальной оси симметрии.

Рис. 2.8 – Разрез симметричной детали

В целях упрощения чертежа не следует в этих случаях показывать штриховыми линиями невидимые части.

При изображении деталей симметричной формы, у которых какие-либо линии контура, например проекции ребер, совпадают с осью симметрии, допускается соединять часть вида и часть разреза, разделяя их сплошной волнистой линией (рис. 2.9). Волнистая линия не должна совпадать с какой-либо другой линией изображения или быть ее продолжением.

Рис. 2.9 – Разрез симметричных деталей, содержащих ребра

Для выявления конструктивных особенностей детали в отдельном ограниченном месте применяют местные разрезы, как показано на рис.2.10. Местный разрез, выполненный на виде, ограничивается тонкой волнистой линией и на чертеже не обозначается.

Рис. 2.10 – Изображение местного разреза

Сложным называется разрез,выполненный несколькими секущими плоскостями, совмещенными с плоскостью чертежа.

Сложные разрезы бывают ступенчатыми (рис. 2.11), если секущие плоскости параллельны между собой, и ломаными, если секущие плоскости взаимно пересекаются (рис. 2.12).

Рис. 2.11 – Образование и изображение сложного разреза

При выполнении сложных разрезов секущие плоскости условно совмещаются в одну плоскость без указания границ совмещенных плоскостей. При сложном разрезе секущие плоскости обязательно указывают линией сечения, которую отмечают штрихами разомкнутой линии. Штрихи этой линии в ступенчатых разрезах указывают на перегибах под прямым углом. На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения, а при необходимости у мест перехода плоскостей ставят одну и ту же букву русского алфавита. Сводная таблица обозначения разрезов и сечений показана на рис.2.13.

Рис. 2.12 – Образование и обозначение ломаного разреза

Рис. 2.13 – Обозначение разрезов и сечений
