Чертежи разрезов зданий

При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.



Архитектурный разрез здания



Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них. Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ.

Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.





Конструктивный разрез здания

Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей АС.

Конструктивный разрез здания



Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.

Нулевой цикл и надземная часть здания

В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений.

Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения.

Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице



Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т. п.), а также отметки маршей лестничной клетки.

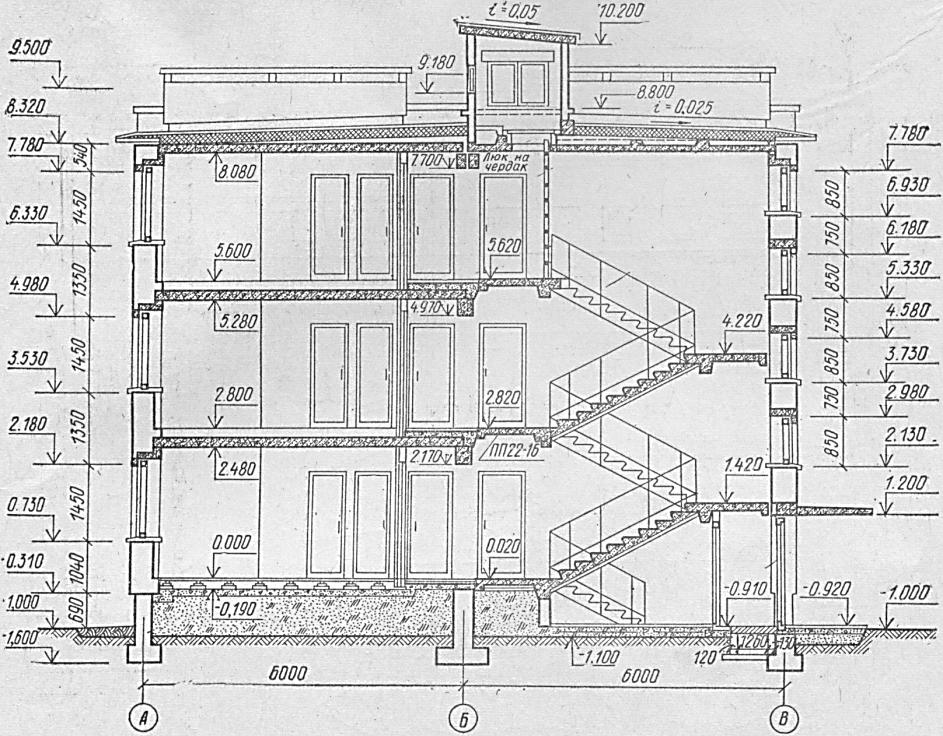

Разрез жилого дома по лестнице

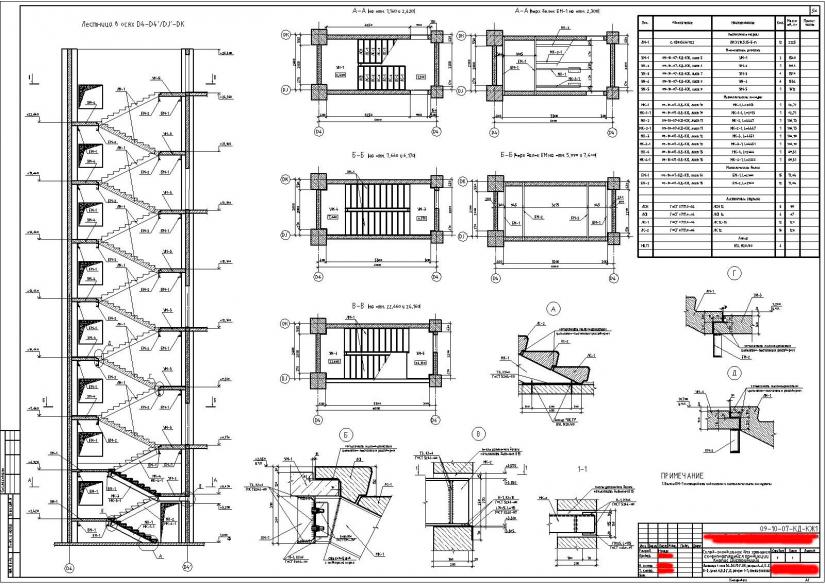

Чертеж узлов лестницы



Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы (

1 – 1 и 2 – 2 ).

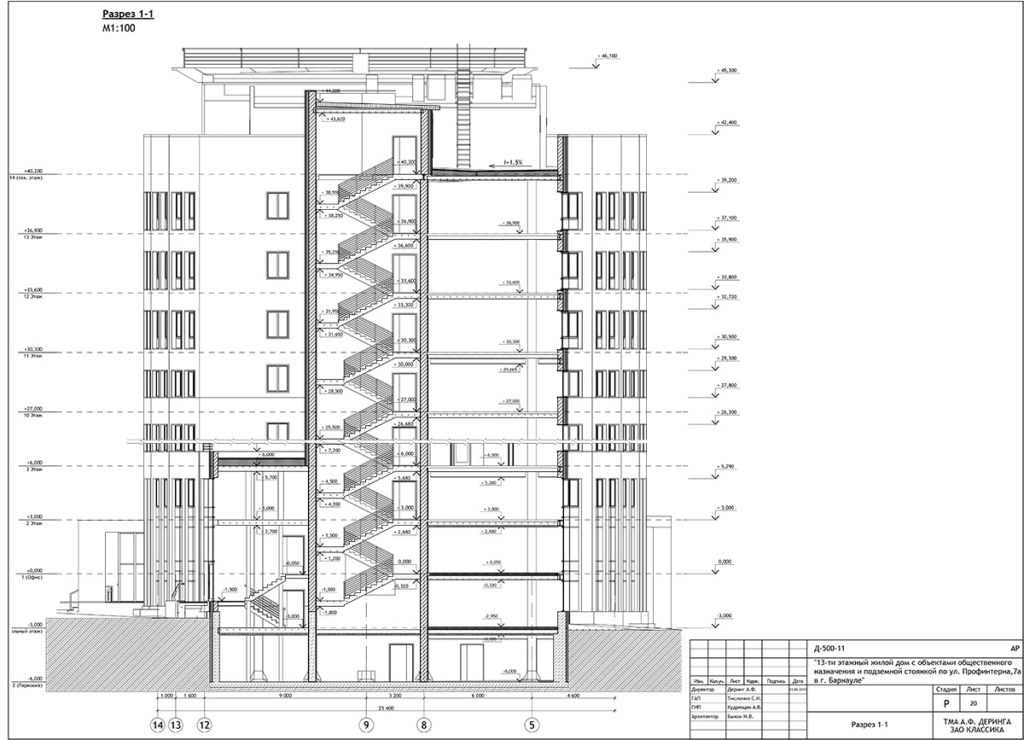

Поперечный разрез производственного здания



При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Продольный разрез производственного здания







Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:



Координационные оси и линии уровней









• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.



Нанесение контуров наружных и внутренних стен









• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок.

Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.





Оконные и дверные проемы









• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.



Простановка высотных отметок и размеров











• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.



Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.





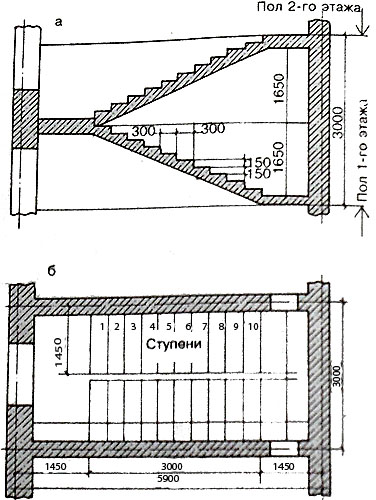

Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

  • Общая длина – 5610 миллиметров
  • Общая ширина – 2200 миллиметров
  • Ширина марша – 1000 миллиметров
  • Зазор между маршами – 200 миллиметров
  • Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти (

1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним.

По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые

300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.







Черчение разреза дома — инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз — таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Архитектурно-строительные чертежи. Разрез здания — презентация онлайн

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ
ЧЕРТЕЖИ
РАЗРЕЗ ЗДАНИЯ
Шушарина И.В.
Разрез – это изображение здания, мысленно рассеченного вертикальной
плоскостью.
Разрезы на строительных чертежах
служат для выявления объемного и
конструктивного
решения
здания,
взаимного
расположения
отдельных
конструкций, помещений и т. п.
Масштабы
изображения
разрезов
зданий: 1:50; 1:100; 1:200 и т. д.
Если плоскость
перпендикулярна продольным
осям, то разрез называется
поперечным, а параллельна им –
продольным.
Разрезы бывают архитектурные и конструктивные.
Архитектурный или контурный разрез здания служит для
определения композиционных сторон внутренней архитектуры.
Архитектурные
разрезы
составляют
в
начальной
стадии
проектирования, на них не показывают конструкции фундаментов,
перекрытий, крыш и т.д. Такие разрезы выполняют для проработки
фасада здания.
Конструктивные разрезы входят в рабочие чертежи проекта
здания. На этом разрезе показывают конструктивные элементы здания.
При
проектировании
простых зданий применяют
поперечные
разрезы
по
лестничной
клетке,
а
также по оконным и
дверным проемам.
Направление взгляда для
разрезов принимают, как
правило, по плану снизу
вверх (продольные разрезы)
и справа налево. Иногда при
необходимости
или
в
учебных целях направление
взгляда принимают слева
направо.

5. ПОРЯДОК ПОСТРОЕНИЯ РАЗРЕЗА

1. Тонкими линиями проводят координационные оси и горизонтальные
линии основных уровней (М 1:100).
Уровень чистого пола 1 этажа
принимается за нулевой и на чертеже
обозначается «Ур.ч.п».
Высота этажа (от пола до пола, по заданию) – 3,000 м, толщину
перекрытия с конструкцией пола условно принимаем равной – 300 мм (для
всех), высота помещения (от пола до потолка, по заданию) 3,000 — 0,300 =
2,700 м. Отметка потолка на 2 этаже –2,700+3,000=5,700 м .
2. Тонкими линиями проводят контуры стен с учетом привязки (по заданию),
показывают толщину перекрытий
3. Тонкими линиями проводят контуры перегородок, оконных и дверных проемов
(смотри план здания на предыдущем слайде)
Оконные проемы с
четвертями.
Низ оконного
проема проводят
на высоте
750-800 мм
от уровня пола,
высота оконного
проёма 1500 мм
(по заданию),
высота двери
2100 мм
4. Расчет и построение лестницы в разрезе
Лестница состоит из лестничных маршей (наклонных элементов со
ступенями, от 3 до 18) и лестничных площадок, устраиваемых на уровне
каждого этажа и между этажами, и размещается в помещении –
лестничной клетке.
Двухмаршевая лестница
Основной элемент лестницы – ступень, которая состоит из
проступи (ширина ступени) и подступенка (высота ступени)
Размеры ступеней определяются
средним шагом человека
2h + b = 600 мм
Ширина проступи – 250-300 мм (300)
Высота подступенка – 135-180 мм (150)
При расчете следует учесть, что подступенков в марше на один
больше, чем проступей, так как одна проступь совпадает с
площадкой (фризовая ступень = 220 мм)
4. Расчет и построение лестницы в разрезе
Двухмаршевая лестница:
Высота этажа – 3000 мм
Высота 1 марша:
3000 : 2 = 1500 мм
Количество ступеней в
марше:
1500 : 150 = 10 – подступенков,
9 – проступей
Заложение марша (длина
горизонтальной проекции):
300 ∙ 9 = 2700 мм
4. Расчет и построение лестницы в разрезе
Длина лестничной клетки (L):
6000 — 190 — 200 = 5610 мм
(6000 – расстояние между осями;
190, 200 – привязки стен)
Ширина площадок:
5610 — 2700 = 2910 мм на 2 площадки
межэтажная – 1310 мм (min. – 1200 мм)
этажная – 1600 мм
Ширина марша: (для построения на плане)
2800 — 100 (зазор между маршами) = 2700 : 2 =
1350 мм
Высота марша: 1500 мм
Длина марша:
300 ∙ 9 = 2700 мм.
Ширина площадок:
межэтажная – 1310 мм.
этажная – 1600 мм.
Толщина площадок 220
мм.
Лестничные
марши и площадки
ограждают
перилами,
высота перил 900 мм
На межэтажной
площадке
вычерчивают
оконный проем
Расчет и построение маленького марша в разрезе
Высота входной двери в подъезд (для всех) – 2100 мм
Высота межэтажной площадки – 1500 мм
1500 — 220 (толщина межэтажной площадки) — 100 (min.
расстояние до верха дверного проема) = 1180 мм
2100 — 1180 = 920 мм
Количество ступеней:
900 :150 = 6 подступенков, 5 проступей.
Заложение маленького марша 5 ∙ 300 = 1500
Высота двери –
2100 мм
Заложение
марша – 1500
Количество
ступеней:
6 подступенков,
5 проступей
5. Простановка размеров
На разрезе наносятся следующие размеры:
— расстояние между координационными осями;
— отметки уровней: земли, чистого пола этажей, потолков;
— отметки верха лестничных площадок;
— размеры проемов и участков стен между ними;
— толщину стен и привязку их к координационным осям здания;
— размеры лестничных площадок и маршей.
Все отметки выше нулевой должны быть указаны на чертеже со знаком «+», а
ниже – со знаком «-».
На разрезе должны быть нанесены все необходимые размеры для определения
расположения отдельных элементов здания, но не рекомендуется дублировать
размеры, имеющиеся на фасаде.
Знак высотной отметки

21. 6. Обводка разреза

Контуры стен, перекрытий, крыши, фундамента и лестничных
маршей, попавших в разрез обводятся линией толщиной – 0,5 — 0,7 мм.
Контуры перегородок обводятся линией – 0,3 — 0,4 мм
Заполнение проемов, конструкции, не попавшие в разрез — например,
лестничные марши; – 0,15 — 0,2 мм
Уровень земли – 0,7…0,8мм
Выносные, размерные, осевые линии проводятся толщиной – 0,150,2 мм
СПАСИБО ЗА ВНИМАНИЕ!

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings. DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select. selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Чертежи разрезов зданий — Энциклопедия по машиностроению XXL

Чертежи разрезов зданий делают для выявления конструктивных особенностей здания. Кроме горизонтальных разрезов (планов), выполняют фронтальные и профильные разрезы.  [c.452]

Для чего выполняют чертежи разрезов зданий  [c.460]

По каким частям зданий рекомендуется проводить секущую плоскость ври выполнении чертежа разреза здания  [c.460]

Какие размеры и отметки наносят на чертежах разрезов зданий  [c.460]

На рис. 28 приведено детальное изображение узлов зенитного фонаря, показанного на рис. 27. Каждый узел фонаря имеет свой номер (цифра, обведенная тонким кружком), соответствующий нумерации, принятой на чертеже разрезов здания (рис. 27). При ознакомлении с чертежом следует обратить внимание на принятый для изображения детали масштаб (М1 10), который отличается от масштаба, принятого для основных проекций здания (1 200).  [c.35]

На чертежах разрезов зданий пол на грунте изображают одной сплошной основной линией, а пол по перекрытию или кровлю — одной сплошной тонкой линией, независимо от числа слоев в конструкции пола или кровли.  [c.302]

На чертежах разрезов зданий и сооружений, выполненных в масштабе 1 50 и мельче, условное обозначение  [c.336]

Х.8. Чертежи разрезов зданий  [c.301]

На чертежах разрезов зданий, выполненных в масштабе 1 50 и мельче, каменную кладку в сечении заштриховывают тонкими линиями, наклоненными под углом 45°, или обводят по контуру сплошной основной линией.  [c.159]

Чертежи разрезов зданий и сооружений изготовляют в соответствии с ГОСТ 21.501—80 и приведенными ниже рекомендациями.[c.181]

На черт. 18.1.5…18.1.7 даны примеры графического оформления рабочих чертежей разрезов зданий.  [c.185]

ЧЕРТЕЖИ ВЕРТИКАЛЬНЫХ РАЗРЕЗОВ ЗДАНИЙ  [c.281]

Разрезам здания (сооружения), разрезам и видам его отдельных участков присваивают общую последовательную нумерацию в пределах каждого основного комплекта рабочих чертежей или его части.  [c.389]

Чертежи планов, фасадов и разрезов зданий называются основными, по ним осуществляется строительство зданий.  [c.390]

На рис. 17.8—17.10 приведен для чтения чертеж производственного здания. Он состоит из плана, поперечного разреза и четырех фасадов.  [c.426]

Разрезам здания или сооружения присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита.  [c. 383]

Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной основной линией (толщиной 0,6… 1,5 мм). Все остальные линии чертежа, не попадающие в плоскость сечения, выполняют сплошными тонкими линиями (s/3…s/2) так же, как размерные и осевые линии. Законченный чертеж плана этажа проверяют и удаляют лишние линии.  [c.391]

Согласно ГОСТ 21.601—79 и 21.602—79 в основной комплект рабочих чертежей санитарно-технических устройств включают общие данные систем планы и аксонометрические схемы систем планы, разрезы и схемы установок. Чертежи санитарно-технических устройств разрабатывают на основе архитектурно-строительных чертежей планов, разрезов зданий. Разветвленные сети систем водопровода, отопления и газоснабжения изображают в аксонометрических схемах с использованием фронтальной изометрии. На отдельных участках трубопроводов указывают диаметр, длину участка, величину и направление уклона.  [c.406]

Какие разрезы применяют на чертежах изображений зданий  [c. 334]

Разрезы зданий осуществляются горизонтальными и вертикальными секущими плоскостями, проходящими через дверные и оконные проемы. Разрезы выполняют в масштабах 1 100, 1 200, используя линии чертежа по ГОСТ 2.303—68.  [c.333]

Помимо производственных отделений и вспомогательных служб на компоновочном плане цеха должны быть указаны подвалы, траншеи и приямки с простановкой их размеров. На чертеже компоновочного плана следует также указывать магистральные проезды, ввод железной дороги, места энергетических вводов, ворота, двери, проемы, магистральные коммуникации и трансформаторные подстанции. В разрезах здания должны быть указаны антресоли, подземные сооружения и сооружения, размещаемые на нулевой отметке цеха, а также подвесные транспортные средства.  [c. 177]

Чертеж плана этажа представляет собой горизонтальный разрез здания плоскостью, проходящей на уровне половины высоты оконных проемов (в других случаях план снабжается надписью, например, план на отметке 0,000). По плану этажа судят о размерах и форме здания, о размерах, форме и взаимном расположении отдельных помещений, о расположении оконных и дверных  [c.450]

При этом планы и разрезы здания на санитарно-технических чертежах вычерчивают сплошными тонкими линиями без маркировки строительных элементов, без размеров строительных конструкций и без излишней их детализации. Сети трубопроводов на планах, разрезах и схемах наносят сплошными основными линиями.  [c.309]

Разрезы зданий. В строительных чертежах при вычерчивании плана дают проекцию горизонтального ра3 реза здания. В многоэтажных зданиях горизонтальный разрез делают по каждому этажу. При одинаковом расположении помеш,ений по этажам ограничиваются только одним разрезом. Горизонтальную секущую плоскость мысленно проводят на середине высоты оконных (и дверных) проемов.  [c.31]

Чертежи деталей часто выполняются иа том же листе, на котором выполнен разрез здания. Для чертежей деталей применяются масштабы 1 20, 1 10,  [c. 143]

Уже в тот период строительные чертежи выполнялись в прямоугольных проекциях и перспективе, включали фасады, планы и разрезы зданий и сооружений, а также отдельные их детали.  [c.4]

Чертежи планов, фасадов, разрезов зданий, их элементов и деталей комплектуют в отдельную часть проекта под маркой АР — архитектурные решения или АС — архитектурно-строительные. Назначение этих чертежей — показать объемно-планировочное и конструктивное решения проектируемых зданий, а также их внутренний и наружный вид.  [c.269]

Какой маркой обозначаются чертежи планов, фасадов и разрезов зданий  [c.305]

Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами, так как эти чертежи дают полное представление о здании о планировке и размерах помещений, количестве этажей, архитектуре здания, конструкциях и материалах основных его элементов. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению, электроснабжению и др.[c.94]

Фасады и планы зданий, выполняемые в масштабах 1 100, 1 200, 1 400, не содержат указаний на конструкцию отдельных узлов. Поэтому на строительных чертежах разрезы здания обычно выполняются в более крупном масштабе (1 50, 1 100). Планы зданий и сооружений располагают, к к правило, дтинной стороной  [c.385]

Чертежи разрезов зданий. На размерах в рабочих чертежах зданий показывают конструктивные элементы (фундаменты, стропила, перекрытия и т. д.) и их сопряжения (рис. 18.15). Координационные оси А, Б, В вынесены вниз, их марки проставлены в круокках. Положение констружтивных элементов здания по высоте определено с помощью высотных отметок, которые проставлены на выносных линиях уровней соответствующих элементов слева и справа от изображения. Внутри разреза нанесены высоты этажей, дверных и оконных проемов, а также высотные отметки уровней полов и площадок лестницы.  [c.391]

По каким частям здания рекомендуется проводить секущую плоскость при выпо. пнении чертежа разреза здания  [c.307]

Масштабы чертежей разрезов зданий и сооружений принимают по табл. 12.6.1. Ко -поновку чертежа выполняют в соответствии с 2.8. Разрезы вычерчивают в соответствии с 7.1. Для построения вертикальной модульной координационной сетки (чер1.  [c.183]

На чертежах разрезов зданий и сооружений наносят все размеры и отметки. необходимые для тзпределения положения любого конструктивного лемента (см. черт. 18.1.4, е).  [c.184]

Выбирая положение секущей плоскости, стремятся получить наиболее содержательный разрез. Например, при построении разрезов многоэтажных зданий секущую плоскость необходимо проводить так, чтобы она рассекала лестничную клетку по одному из маршей. На чертежах несложных зданий рязрез должен проходить через на-ру кную дверь фасада, дверь внутренней стены и окно заднего фасада. Чтобы показать все необходимые элементы, часто прибегают к сложным разрезам. Для изображения более сложных зданий выполняются два или несколько поперечных и продольных разрезов.[c.386]

В состав технического проекта входят планы, фасады и разрезы здания (общие архитектурно-строительные чертежи), пояснительная записка и сметная стоимость строительства. На фиг. 259 приведен чертеж (технического проекта) каменного восьмиквартирного жилого дома.  [c.204]

Для представления о внутреннем устройстве здания его мысленно разрезают вертикальной секуш,ей плоскостью перпендикулярно фасадной стене так, чтобы эта плоскость проходила через лестничную клетку, оконные и дверные проемы. В строительных чертежах поперечные разрезы зданий принято выполнять в более крупных масштабах, чем чертежи фасадов, планов.  [c. 31]

В состав проектного задания входят чертежи планов, фасадов, разрезов зданий, генеральные планы и т. п. без детальной проработки конструкций и деталей. Сюда включаются также сметно-финансовый расчет, определяющий примерную стоимость сооружения приводятся и другие техни-ко-экономические показатели. Проектное задание представляется в утверждающую инстанцию с целью одобрения для дальнейшей разработки.  [c.255]


Открытый урок. Чертеж плана, фасада и разреза здания.

Предмет: __Черчение_____________________ Дата проведения: 21.04.2017 Учитель:__Кашапова О.В.__________ Класс:______9___________

Тема урока: Чертеж плана, фасада и разреза здания.

Тип урока: Новая тема.

Вид урока: Комбинированный.

ТДЦ урока:

обучить:   дать учащимся общие сведения о строительных чертежах, таких как фасад, план, разрез здания. Познакомить с правилами составления и чтения чертежей.

развить: развить логическое и творческое мышление в чертежах.

воспитать: данная тема способствует воспитанию любознательности, усидчивости, сообразительности, внимательности и развитию интереса к черчению, формирование  аккуратности в построении чертежей.

Конечный результат: Ученики знают как чертить фасад здания, план, разрез здания.

Оборудование: учебник, линейка, ластик, карандаш, циркуль, папка для черчения формата А4, макет дома, цветне мелки.

Литература: Литература: Черчение учебник для 9 класса В.Г Чукалин, М.М. Ахметжанов. Алматы «Атамура» 2013.

Методы обучения:

1.Методы организации научно-познавательной деятельности:

    1. Словесные: рассказ, лекция, беседа и т.д.____________________________________________

    2. Наглядные: демонстрация, иллюстрация.

    3. Практические упражнения: лабораторные опыты, трудовые действия.

    4. Проблемно-поисковые.

    5. Репродуктивные.

    6. Методы самостоятельной учебной работы школьников.

2.Методы стимулирования учебно-познавательной деятельности:

    1. Методы познавательной игры.

    2. Учебных дискуссий.

      1. Создания ситуаций успеха в учёбе.

      2. Предъявление учебных требований.

3.Методы поощрения ____________________________________________________

    1. Методы контроля за эффективностью учебно-познавательной деятельности:

      1. Методы устного, письменного, лабораторного контроля.

      2. Индивидуального, фронтального, тематического контроля. Поурочного контроля.

Формы организации познавательной деятельности учащихся: фронтальная, групповая, ролевая игра, индивидуальная, парная.

Дидактический материал: раздаточный материал, видеотека, игротека, таблицы, тесты, карточки ____________________________________________________________________________________

  1. Организационный момент.

  2. Актуальность темы

  3. Изучение нового материала. Повторение старого материала.

  4. Физ. минутка

  5. Практическая часть

  6. Рефлексия

  7. Домашнее задание

Этап урока

Содержание учебного материала

Примечание

  1. Организационный момент.

Приветствие. Проверка присутствующих. Подготовка урока. Проверка домашнего задания. Сообщение темы урока.

3 мин.

  1. Актуальность темы

  1. Изучение нового материала. Повторение старого материала.

  1. Физ. Минутка

  1. Практическая часть

  1. Рефлексия

  1. Домашнее задание

Для того, чтобы построить любое здание, даже древние люди пользовались чертежами. Они были несовершенны и скорее напоминали рисунки, чем чертежи. С развитием индустрии строительные чертежи преобразовались. Заводы, спортивные комплексы; магазины, остановки, машины — все сооружения, которые окружают нас невозможно создать без строительных чертежей. Строят здания и сооружения, пользуясь строительными чертежами. Первым этапом всякого строительства является составление проектного здания. Затем разрабатывают рабочие чертежи, т.е.  рабочий чертеж обычно содержит основные и вспомогательные размеры необходимые для изготовления или установки.

1.Рабочий чертеж дома:

2. Рабочий чертеж освещения, электропроводки, выключателя и розеток:

Строительные  чертежи,  как  и  машиностроительные выполняют методом прямоугольного проектирования на основные плоскости проекций, но в отличие от последних изображениям присваивают другие названия: соответствующие виды здания, называют фасадами, горизонтальные разрезы здания—планами, вертикальные разрезы—поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

Основные изображения на строительных чертежах называются фасад, план, разрез.

1. Фасад — изображение внешних сторон здания. На них показывают расположение окон дверей, а также архитектурные детали здания. Фасадами называют виды: вид спереди (главный фасад), вид сзади (дворовый фасад) и вид сбоку (слева и справа — торцевые фасады).

Фасады выполняются в масштабе 1 : 200; 1 : 400; 1 : 500. Зависит от площади здания.

2. Планом здания называют разрез здания горизонтальной плоскостью на уровне немного выше подоконников (линия горизонта).

Планы выполняют для каждого этажа, кровли, фундамента. Если план расположен на одном листе с фасадом, то сохраняют проекционную связь между ними. Что можно определить по плану?

Обычно план здания начинают вычерчивать с проведения осей стен и колонн. Оси стен, начерченных на плане вертикально, отмечают (в кружочке) цифрами. Оси стен, расположенные горизонтально, отмечают заглавными буквами русского алфавита.

По плану можно определить форму и размеры здания, расположение помещений, оконных и дверных проемов. На планах показывают санитарно-техническое оборудование, системы отопления и вентиляции.

Ширину и длину здания, расстояние между осями стен, размеры проемов и простенков также наносят на плане в миллиметрах (иногда в сантиметрах). Кроме того, указывают площадь (кв.м.) помещений цифрой, подчеркнутой линией. Размерные линии ограничиваются не стрелками, а штрихами (под углом 45°).

3.Разрез здания — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.

Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения. За высоту здания принимают размер от уровня земли до конька здания.

Фото фасада, плана, разреза здания и здания в аксонометрической проекции.

Работа по готовому макету дома, на доске. Учитель на доске показывает как делать разрез здания в чертеже и в перспективе.

Условные обозначения на плане:

1.Сантехнические обозначения на плане

2.Осветительные обозначения на плане

3.Мебельное обозначение на плане

4.Общее условное обозначение на плане.

5.Условные обозначения ландшафта на плане.

Физ. Минутка. Для шеи, спины и глаз.

Работа над чертежами:

1.Индивидуальная работа – три человека с каждого ряда (самые сильные ученики) делают генеральный план трехэтажного здания.

2.Групповая работа: 1-ая группа – делает план 1 этажа, 2-ая группа – план третьего этажа, 3-яя группа – план 3 этажа.

3.Фронтальная работа – во фронтальной и угловой перспективе сделать чертежи холла 1-го,2-го и 3-го этажей.

1. Вам урок понравился?

2. Вопросы есть по новой теме?

Учитель раздает шарики всем ученикам, кому тема понятно тот дует шарик и завязывает, кому тема не понятна, надувает шарик и лопает.

Дочертить чертежи. К следующему занятию принести с собой ДСП 1*1, потолочную плитку, мастер клей, резак каждому ученику, линейку. Будем делать макет 3-х этажного здания.

5 мин.

10 мин.

1 мин.

24 мин.

1 мин.

1 мин.

Чертеж разреза — Проектирование зданий

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи плана на самом деле являются разновидностью разреза, но они прорезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке.В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме «Проектирование зданий» Wiki
[править] Внешние ссылки
  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Архитектура 101: Что такое чертеж сечения?

Architizer Journal поддерживается читателем.Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Мы представили удивительную новую книгу архитекторов LTL Manual of Section с чертовски сложной (или невероятно простой?) Викториной. Если вы еще не проверяли свои архитектурные знания, сделайте это сейчас.

Руководство раздела предлагает исчерпывающую галерею орфографических срезов известных зданий, но оно идет дальше: на первых страницах сборника этот раздел анализируется как инструмент архитектурного представления и выкристаллизовывается определение этого элементарного типа чертежа.

В следующем отрывке архитекторы Пол Льюис, Марк Цурумаки и Дэвид Дж. Льюис возвращаются к основам и задают фундаментальный вопрос, который должен оказаться информативным как для студентов-архитекторов, так и для опытных профессионалов: что такое секция? Читайте окончательное определение.

Архитектура 101: Что такое чертеж сечения?

«Мы начинаем с кажущегося очевидным вопроса:« Что такое секция? »В отношении архитектурного чертежа термин секция обычно описывает разрез в корпусе здания перпендикулярно линии горизонта.Чертеж разреза — это тот, который показывает вертикальный разрез, обычно вдоль основной оси, объекта или здания.

На разрезе одновременно видны его внутренний и внешний профили, внутреннее пространство и материал, мембрана или стена, отделяющая интерьер от внешнего, обеспечивая вид объекта, который обычно не виден. Эта изобразительная техника принимает различные формы и графические замыслы, каждая из которых разработана для иллюстрации различных форм архитектурных знаний, от строительных секций, в которых используется сплошная заливка или поче, чтобы подчеркнуть профиль формы, до деталей конструкции, которые изображают материалы через линии и графические условные обозначения.

Пантеон, Рим, Италия; через Scribblelive

Comédie-Française, Charles de Wailly, 1770

В ортогональном разрезе интерьер также описывается через внутренние фасады основных архитектурных поверхностей, в то время как комбинация разреза с перспективой подробно описывает интерьер как пространство с использованием методов перспективной проекции.

Поскольку раздел начинается с визуализации того, что нельзя увидеть напрямую, он остается абстрагированным от доминирующего способа понимания архитектуры через фотографии и визуализации.Разделы предоставляют уникальную форму знания, которая по необходимости смещает акцент с изображения на исполнение, с поверхности на пересечение структуры и материальности, составляющее тектоническую логику архитектуры.

Предложение по скоростной автомагистрали Нижнего Манхэттена от Пола Рудольфа , 1972; любезно предоставлено Библиотекой Конгресса

Барбакан, Лондон, Англия; через mbds

В то же время раздел демонстрирует обмен между множеством аспектов воплощенного опыта и архитектурного пространства, делая явным пересечение масштаба и пропорции, зрения и обзора, прикосновения и досягаемости, которые визуализируются в вертикальном измерении (в отличие от сверху. вниз).В разрезе показаны внутренние фасады стен и поверхностей, сочетающие — для изучения и исследования — структуру и орнамент, оболочку и интерьер.

Планы и разрезы аналогичны условным обозначениям и служат важной точкой сравнения. Оба изображают отношения, не воспринимаемые человеческим глазом напрямую, между массой здания и пространством. Оба описывают разрезы — один горизонтальный, другой вертикальный. Горизонтальное деление плана в первую очередь прорезает стены, а не полы.С другой стороны, секции могут показывать прорези как в стенах, так и в полу и организовывать пространство в соответствии с размером и масштабом стоящей человеческой фигуры.

© Дебора

Слева: Природный город от WORKac, 2012; любезно предоставлено WORKac. Справа: Park Tower от LTL Architects, 2004 г .; любезно предоставлено LTL Architects

Часть секции Park Tower от LTL Architects; через LTL Architects

Обычно утверждается, что планы являются средоточием дизайнерского агентства, а разделы понимаются как средство для проявления эффектов плана через структуру и ограждение. По сравнению с типами планов, которые различаются своими пространственными последствиями, типы разрезов обычно идентифицируются по масштабу их разреза: разрезы участка, разрезы здания, разрезы стен, разделы деталей.

Секции стен и деталей передают технические проблемы с использованием графических условных обозначений линий, штриховок и тонов, а также изображают системы материалов и тектонику. Разделы сайта подчеркивают массивность построенной формы и ее взаимосвязь с окружающей средой и уменьшают роль внутреннего пространства.Но именно в строительной части возникает ряд важных вопросов, включая формальные, социальные, организационные, политические, пространственные, структурные, тепловые и технические ».

Хотите узнать больше? Чтобы заказать копию «Руководства по разделу», , нажмите здесь .

Почему архитектурные элементы важны для проектов?

У каждого архитектурного чертежа есть цель. Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю.И, как и в случае с любой историей, артистизм в ее рассказе является важным фактором ее эффективности. Вот почему мы прилагаем огромные усилия для создания чертежей для наших клиентов.

Понимание архитектурных «сечений»

Один особенно полезный тип рисунка — это так называемый архитектурный «разрез». Это рисунок вертикального разреза здания или участка здания. Цель раздела — графически показать основные объемы здания и основные компоненты строительных материалов.К вырезам сечения прикрепляются примечания и размерные линии.

Ключ к созданию полезного сечения — «прорезать» наиболее типичные объемы здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Кроме общестроительных секций, существуют и другие виды секций, в том числе:

  • Фасады в разрезе. На этих рисунках показан не только разрез, но и элементы за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за его пределами.
  • Перспективы в разрезе. Этот тип рисунка показывает поперечное сечение, а затем перспективу пространств за его пределами. Секционные ракурсы могут быть очень выразительными или информативными.
  • Детали раздела. Эти рисунки представляют собой небольшую часть большего раздела, увеличенного в масштабе, чтобы показать более подробно, как материалы соединяются.

Некоторые из наших любимых разделов

Наша основная цель в каждом проекте — гарантировать, что готовый продукт соответствует или превосходит все требования клиента.Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые являются особенно информативными или художественными.

Ниже приведены примеры составленных нами разделов, которые, по нашему мнению, были особенно эффективны в помощи клиенту в понимании проекта. Конкретные цели проекта обычно диктуют тип используемой секции.

ВЫСОТА РАЗДЕЛА: Историческое и новое — Esana Medical Spa

Эта секция здания Esana Medical Spa является самой простой из всех секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется высота за пределами, чтобы показать современные вставки внутренней реконструкции.

ПЕРСПЕКТИВА РАЗДЕЛА: Информация о процессе — устричная ферма Quinnipiac River

Этот рисунок устричной фермы Quinnipiac River представляет собой разрез в перспективе. Линии разрезов — четкие черные, показывающие относительный размер объемов и толщину стен.Остальная часть рисунка — это перспектива в цвете. Это помогает зрителю понять глубину здания и, в данном конкретном случае, процесс выращивания устриц в различных резервуарах в разных комнатах, а также за пределами здания. Деревья и другие постройки, помимо прочего, показывают масштаб района, в котором находится строение.

Примечания в форме маркера на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамическое промышленное пространство.

ВЫСОТА РАЗДЕЛА: Масштаб и взаимодействие — Баптистская церковь Троицы

На этих фасадах Троицкой баптистской церкви показано наше новое соединяющее здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и ярко-белым цветом, тогда как существующие здания показаны черным и серым, чтобы их можно было различить.

При проектировании здания мы установили цокольный уровень на том же уровне, что и цокольный этаж церкви.Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти рисунки также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и подчеркивают внимание к доступности и возможности подключения.

ПЕРСПЕКТИВА РАЗДЕЛА: Стратегии устойчивого развития — Грифельная младшая школа

Этот раздел Slate School — с рисунком линии Revit, скомпонованным в цветной перспективе Lumion — показывает как конструкцию сборок крыши / стены / фундамента, так и окружающую среду за ее пределами.Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, включенных в проектирование и строительство школы. Это помогает владельцу визуализировать эти стратегии и передает важное повествование о дизайне школы.

РАЗДЕЛ ЗДАНИЯ: Детали конверта и индексация — King’s Block

Эти секции ограждающих конструкций здания являются «рабочими лошадками» набора строительных чертежей и сыграли решающую роль при разработке модернизации энергоснабжения пассивного дома для нашего собственного офиса. Чертеж слева объясняет основные сборки и указывает, где найти более подробные чертежи, например, на ключевых пересечениях от пола до стены или от стены до крыши.

На правом чертеже более подробно объясняются различные компоненты стены и дано конкретное указание подрядчику о том, как соединяются различные материалы. Поскольку мы указываем воздухонепроницаемую оболочку здания для этого ремонта пассивного дома, особенно важно отслеживать воздушный барьер.На этих рисунках он показан красной пунктирной линией.

Чертежи, которые доставляют

Каждый архитектурный чертеж играет роль в проекте строительства или ремонта. Наша работа в Patriquin Architects — создавать изображения, которые дают заинтересованным сторонам и строителям ясную и краткую информацию, в которой они нуждаются. И если мы сможем сделать это так, чтобы это было приятно визуально, тем лучше!

Хотите увидеть больше из нашего портфолио или узнать обо всем спектре предоставляемых нами услуг? Пожалуйста, свяжитесь с нами в удобное для вас время.

Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные В (и дорогих) программах домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных сечений может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия.Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции Детали.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкция и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола.Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно описываются стены или пол слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие детали строительства для вашего региона.Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель нужно будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Какова толщина поперечного сечения?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали П-образной лестничной конструкции.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание о весах

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘ должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A — показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но с высоты птичьего полета. Эти виды в сочетании делают дом еще более привлекательным. понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома возвышения и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундаментные стены
  • Надземные наружные стены
  • Любые окна, которые в разделе прорезает
  • Внешние линии крыши
3.
Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано остекление окон, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно обозначать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту любой стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от приведенного выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Глава 4.

Рисование фасада и разрезов — Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Цели сессии

По завершении этой сессии студенты смогут:

(CO 1) Нарисуйте разрез
(CO 2) Нарисуйте отметку на плане этажа
(CO 3) Добавление / редактирование текста и аннотации (в аннотативном пространстве модели) — текст M, стиль текста, выноска M и мультивыноска Стиль


Основные моменты сессии

В конце занятия студенты могут создать рисунки, представленные ниже.


Содержание лекции

(CO 1) Нарисуйте разрез

«Секция — это прорезь пространства, которая показывает больше деталей комнаты. Это также позволяет показать некоторые структурные детали. Линию сечения можно вырезать из любой части пространства, в зависимости от того, что вы хотите показать ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Чертеж в разрезе, разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.”
Получено с https://www.designingbuildings.co.uk/wiki/Section_drawing
Для получения дополнительной информации о чертеже сечения здания, пожалуйста, прочтите эту страницу: https://www.designingbuildings.co.uk/wiki/Section_drawing

В этом уроке ученики будут рисовать секцию здания на основе чертежа Eames House, House, Section A-A ‘, южного плана плана (вы можете загрузить изображение из модуля Canvas по этой ссылке Eames_House_House_Section_A-A’.jpg) и планирование вашего пространства (мебель, оборудование и оборудование).
Кредит изображения
: Снимок экрана, сделанный автором с http://www.loc.gov/pictures/collection/hh/item/ca4169/ (чертеж здания Eames House, общественное достояние)

  • [ШАГ 01] Откройте файл САПР для проекта Eames House.
  • [ШАГ 02] Скопируйте планы этажей (1-й и 2-й этажи) на правую сторону 100 ′. Этот шаг не является обязательным, но я предпочитаю сохранить исходные планы и использовать скопированные планы для создания разреза.
  • [ШАГ 03] подтвердите, что вы находитесь на слое [0], и нарисуйте линию разреза (рекомендуется использовать [ПЛИНИЯ]) на первом этаже для разреза.Скопируйте линию сечения в то же положение для второго этажа. Вы можете полагаться на линию сетки столбцов. (Для линии разреза вы можете разорвать и сместить линию, чтобы сосредоточиться на ключевых внутренних и / или архитектурных элементах. Линия должна начинаться и заканчиваться за пределами плана, и вы должны добавить небольшую перпендикулярную рамку, чтобы указать направление вида разреза. . Обновите линии разреза до уровня [A-ANNO].
  • [ШАГ 4] Нарисуйте перпендикулярную линию от линии разреза на первом этаже, чтобы обозначить границу здания и границу чертежа.
  • [ШАГ 5] Вставьте чертеж сечения (Eames_House_House_Section_A-A’. jpg), щелкнув [вставка]> щелкните [прикрепить]> выберите файл Eames_House_House_Section_A-A’.jpg из папки вашего проекта> щелкните [открыть]> щелкните [ok ] в окне «Прикрепить изображение»> щелкните базовую точку и вторую точку, чтобы вставить изображение> настройте «Затухание изображения» на 50> щелкните изображение правой кнопкой мыши> щелкните [Порядок рисования]> щелкните [На задний план]
  • [ШАГ 6] Переместите (используйте команду [move]) и масштабируйте (используйте команду [scale]) вставленное изображение, чтобы оно соответствовало границе здания для линий сечения.
    Обратите внимание: при настройке масштаба вы должны правильно использовать привязку объекта [F3]. Иногда объектная привязка отлично работает, чтобы щелкнуть объект САПР. Иногда команда не работает, чтобы щелкнуть точку на растровом изображении.
  • [ШАГ 7] Теперь вы готовы нарисовать секцию со вставленным изображением.
    • Примечание 1. Вы будете полагаться на размеры вставленного изображения, линии на плане этажа. Используйте числовые значения для рисования линий (пожалуйста, не нажимайте просто на изображение, кроме винтовой лестницы.Изображение является справочным только потому, что масштабированное изображение всегда немного нечеткое).
    • Примечание 2. Создайте три новых слоя.
      • [A-LWT-OBJECT] 0,2 мм — края объектов и представляют изменение глубины
      • [A-LWT-SECTION] 0,5 мм — линии представляют границу прорезанного предмета.
      • [A-LWT-SURFACE] 0,05 мм — Линии — это линии деталей на объекте. Они не представляют значительных (если вообще есть) изменений в глубине
    • Примечание 3. Используйте [LINE]. Команды [ПЛИНИЯ], [СПЛАЙН], [КРУГ], [ОБРЕЗКА], [СМЕЩЕНИЕ], [ФИЛЕНО], [РАСШИРЕНИЕ] и [РАСТЯНЕНИЕ].
    • Примечание 4. Также вы вручную обновляете тип линии для дверных и оконных проемов.
    • Примечание 5. Сначала вы рисуете направляющие. Вы используете [xline] для создания строки бесконечной длины.
    • Затем вы рисуете линии сечения.
    • После этого вы рисуете линии объекта.
    • Нарисуйте линии поверхности для деталей.
    • Наконец, вы добавляете мебель и должны отредактировать детали и объекты, скрытые от передней части объекта.
  • [ШАГ 8] Переместите нарисованный разрез и линии разреза за исключением вставленного изображения 100 ′ влево, чтобы сохранить рисунок разреза в безопасной области рисования.
  • [ШАГ 9] Создайте блок для раздела. Выберите все элементы в разделе> Тип [B] для создания блока> Определите имя [000_Section A-A ’]> Нажмите [OK]

(CO 2) Нарисуйте отметку на плане этажа

«Фасад — это вид сбоку объекта при рисовании внутренних фасадов; это будет представлять одну из стен. Это будет включать любые окна или двери, а также любую встроенную мебель, которая находится в непосредственном контакте со стеной ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Термин« возвышение »относится к ортогональной проекции внешних (или иногда внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания».
Получено с https://www.designingbuildings.co.uk/wiki/Elevations

В этом учебном пособии учащиеся нарисуют внутренний фасад на основе чертежа дома Имса, дома, секции C-C ‘, плана западного фасада гостиной.Студенты не будут рисовать секции. Вам нужно будет понять концепцию фасада и нарисуйте только внутренний фасад.

  • [ШАГ 01] Выберите вид на возвышении.
  • [ШАГ 02] Нарисуйте контур отметки, используя [xline], чтобы нарисовать границу отметки.
  • [ШАГ 03] Поверните и переместите разрез c-c ’вставленного изображения, чтобы он соответствовал границе возвышения. Вам нужно будет повернуть на 90 градусов по часовой стрелке.
  • [ШАГ 04] Поверните скопированный план этажа и вставленное изображение на 90 градусов против часовой стрелки.Причина этого шага — быстро нарисовать отметку. Обычно требуется меньше времени, чтобы нарисовать отметку в правильном направлении (вверх-север, вниз-юг, влево-запад и вправо-восток).
  • [ШАГ 05] Удалите ненужные элементы из скопированного плана этажа. Убедитесь, что вы сохранили исходный план этажа. Вы удаляете только элементы на КОПИРОВАННЫЙ план этажа.
  • [ШАГ 06] Теперь вы можете нарисовать отметку
    • Начертите уровень пола и уровень потолка (8 футов -1 ″ AFF) (Обычно внутренний фасад отражает только внутренние элементы.Вы не рисуете толщину стены, прорезь окна, структуру потолка и структуру крыши.)> Измените линии для концов стен, уровня пола и уровня потолка на [A-LWT-SECTION]
    • Переключите слой на [A-LWT-OBJECT]> Нарисуйте стену и мебель, используя [LINE], [PLINE], [CIRCLE], [FILLET]. [TRIM]
    • При необходимости переключите слой на [A-LWT-SURFACE]> Нарисуйте все, что не важно с точки зрения конструкции.
  • [ШАГ 07] Добавьте размеры и проем для получения дополнительной информации.
    • В строке состояния приложения переключите масштаб на 3/8 дюйма = 1 ’0”
    • Введите [ddim] и нажмите [ввод], чтобы открыть [Диспетчер размерных стилей]
    • Щелкните [Annotative-3-32]> щелкните [Set Current]> щелкните [Close]
    • Введите [размер] и нажмите [ввод], чтобы добавить размер
    • .
    • Вам нужно будет щелкнуть начало первой выносной линии> щелкнуть начало второй выносной линии> указать положение размерной линии.Повторите этот процесс, чтобы добавить размеры для корпуса.
  • [ШАГ 08] Сделайте блок для отметки.
    • Выберите отметку, включая линии и размеры.
    • Введите [b], нажмите [ввод], чтобы открыть [Определение блока]
    • Задайте имя [000_Elevation-A]
    • Щелкните [OK], чтобы завершить команду
  • [ШАГ 09] Организуйте свои рисунки.
    • Переместите вставленные эталонные изображения на север в плане 75 футов.
    • Переместите разрез и отметку в правую часть планов этажей.

(CO 3) Добавить / редактировать текст и аннотацию (в пространстве модели — аннотативно) — текст M, стиль текста, выноска M и стиль мультивыноски

В этом руководстве учащиеся узнают, как добавлять и редактировать текст и аннотации в области рисования с помощью [МНОГОЛИНИЙНЫЙ ТЕКСТ], [ТЕКСТСИЛЬ], [МНОГОЛИНИЙНЫЙ ЛИДЕР] и [ЛИДЕРСКИЙ СТИЛЬ]

Добавьте названия комнат и номера комнат на план этажа.
  • [STEP 01] Переключиться на уровень [A-ANNO-TEXT]
  • [ШАГ 02] Настройте единицы, набрав [UN] и нажмите [ввод], чтобы открыть [Единицы чертежа].
    • Текущая точность единицы измерения составляет 0 ′ -0 1/16 ″
    • Измените точность единиц на 0 ′ -0 1/32 ″
    • Нажмите [OK], чтобы закрыть окно «Единицы чертежа».
  • [ШАГ 03] Добавьте два стиля текста для названий комнат и номеров комнат.
    • На вкладке «Аннотации» панели «Текст» на ленте щелкните [Стандартный]> щелкните [Управление стилями текста].
    • В окне [Стиль текста] нажмите [Создать]
    • Введите имя стиля [Аннотативный 1-8] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 1/8 ″]
    • Нажмите [Применить]
    • Нажмите [Set Current]
    • Нажмите [New]
    • Введите имя стиля [Аннотативный 3-32] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 3/32 ″]
    • Нажмите [Применить], а затем [Закрыть]
  • [ШАГ 04] Добавить название комнаты
    • Убедитесь, что стиль текста — [Аннотативный 1-8] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для имени комнаты. Для названия комнаты рекомендуется использовать заглавные буквы. Иногда используйте аббревиатуру. (например, LIVING RM)
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.
  • [ШАГ 05] Добавить номер комнаты
    • Убедитесь, что стиль текста — [Аннотативный 3-32] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для номера комнаты.
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.Обычно для каждой комнаты требуется одно число, например 102 (Первая цифра (1) указывает номер этажа. В этом случае гостиная расположена на первом уровне. Вторая и третья цифры (02) указывают номер комнаты, начинается от главного входа по часовой стрелке. В данном случае ЗАЛ — 101, ЖИВОЙ RM — 102.
    • Нарисуйте рамку, используя [ПРЯМОУГОЛЬНИК]
  • [ШАГ 06] Создайте блок для имени и номера комнаты, который вы только что создали. Назовите блок [000_Room name and number]
    Note.Эта стратегия полезна, потому что после обновления блока на плане этажа названия комнат и номера комнат автоматически обновляются на других планах, таких как план потолка, план отделки и т. Д.
  • [ШАГ 07] Используйте [Edit Block-in Place], чтобы скопировать имя и номер комнаты во все комнаты> Отредактируйте имена и номера, дважды щелкнув имя и номер> Нажмите [Сохранить изменения], чтобы закрыть [Edit Block- in Place]
  • [ШАГ 08] Обновить блок со уровня [A-ANNO-TEXT] до уровня [0]
Добавить текст и аннотации на плане этажа
  • [STEP 01] Перейти на уровень [A-ANNO]
  • [ШАГ 02] Нарисуйте линии для проемов и измените [тип линии] на [Пунктир]
  • [ШАГ 03] Добавить многострочный текст
    • Добавьте текст [OPEN TO BELOW] на втором уровне над LIVING RM-102.При добавлении текста
    • убедитесь, что масштаб 3/16 ″ = 1 ′ -0 ″.
    • Добавьте тексты [ОТКРЫТЬ В ЗАЛ] и [ОТКРЫТЬ НА КУХНУ] на [ПОДЪЕМ А]. При добавлении текста
    • убедитесь, что масштаб равен 3/8 ″ = 1 ′ -0 ″.
Добавить аннотации на отметке A
  • [STEP 01] Переключиться на [A-ANNO-TEXT]
  • [ШАГ 02] Щелкните [Управление стилями мультивыноски] на вкладке «Аннотации» панели «Выноска» в разделе «Стандарт»
  • [ШАГ 03] Щелкните [НОВОЕ]> Добавить новое имя для стиля выноски [Аннотативный 3-32]> Установите флажок «Аннотативный»> Щелкните [Продолжить]
  • [ШАГ 04] Обновите эти значения до 3/32 ″ — высоту текста на вкладке «Содержимое», зазор между полями на вкладке «Содержимое», размер стрелки из формата выноски, размер разрыва из формата выноски и установите расстояние между выносками из структуры выноски> Нажмите [OK] закрыть окно
  • [ШАГ 05] Щелкните [Установить текущий]
  • [ШАГ 06] Щелкните [Мультивыноска] на вкладке «Аннотации» на панели «Выноска»
    или введите [MLD], чтобы добавить выноску и текст

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить в другом месте для резервной копии (например, в облачной папке)


Список литературы

Вики по проектированию зданий. (2020, 30 августа). Возвышения. Получено 19 октября 2020 г. с сайта https://www.designingbuildings.co.uk/wiki/Elevations

.

Вики по проектированию зданий. (2020, 28 августа). Чертеж разреза. Получено 19 октября 2020 г. с https://www.designingbuildings.co.uk/wiki/Section_drawing

.

Обзор исторических зданий Америки. (нет данных). Eames House, 203 Chautauqua Boulevard, Лос-Анджелес, округ Лос-Анджелес, Калифорния.Получено 19 октября 2020 г. с сайта http://www.loc.gov/pictures/collection/hh/item/ca4169/

.

Национальная академия дизайна. (2020, 28 сентября). В чем разница между планом, отметкой и разрезом? Получено 19 октября 2020 г. с сайта https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

.

Что такое разрез? 6 типов разрезов

План этажа — это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости.Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали. В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам.Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома. Мы удаляем этот кусок, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор.В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены к будущим жильцам и будут ли ощущаться потолки, например, такими, как будто они вырисовываются или парит над головой.

В разрезе выше вы можете видеть лестницу, идущую снаружи, вверх в парадную дверь, от входной двери, на второй этаж или из подвала на второй этаж.

Виды в разрезе — это только один из компонентов чертежей объекта недвижимости. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез — это вид, который никто никогда не увидит в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана.Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 видов разрезов

  1. Полные разделы. Это наиболее распространенная секция (называемая полной секцией), когда воображаемый лазер прорезает линию через всю конструкцию, предлагая вид на часть здания, остальную часть которой отложили в сторону.
  2. Половинки или виды. В этом типе сечения обрезана только половина пространства или объекта. Это позволяет вам видеть часть его на возвышении, а другая часть рисунка дает возможность заглянуть внутрь.
  3. Смещение разрезов или видов. В смещенном сечении плоскость сечения не следует по прямой. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней.Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
  4. Разорванные секции или разорванные виды. На этих чертежах только небольшая часть объекта или пространства показана в разрезе. Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
  5. Вращающиеся секции или вид. В этом типе разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
  6. Удаленные разделы. При удаленном разрезе только часть чертежа показана в разрезе, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дадут вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Мастер-класс по планированию строительства

Давайте подробно рассмотрим каждый тип плана. Чтобы взглянуть на строительные планы для типичного жилого проекта, ознакомьтесь с тем, что фирма Donald A. Gardner Architects предоставляет в одном из своих наборов планов дома.

Планы фундамента — это план инженерных сооружений. Они также могут относиться к планам чернового этажа или, в некоторых случаях, планам цокольного этажа. Они показывают размеры, формы, толщину, конфигурацию и высоту фундаментных стен и опор, включая внутренние несущие стены и внешние опоры столбов. На планах фундамента также будет показано расположение арматурных стержней и соединений и приспособлений с помощью анкерных болтов или сварных пластин между конструктивными элементами фундамента. На этих планах обозначены раскопанные и нераскопанные участки фундамента.

План фундамента прилагается к плану фундамента. В нем перечислены и описаны все опоры, на которые будет опираться конструкция. Как правило, будут подробные примечания, объясняющие, как вы усиливаете элементы конструкции, и определяете требования к прочности бетона на разрыв.В примечаниях также будет описано, как вы проверяете прочность конструкции.

Планы каркаса — это еще один тип инженерных планов. Они подробно описывают структурные элементы, составляющие каркас здания: размер и положение балок, которые появляются на планах, а также пространство балок и стропил, расположение и размер. Планы каркаса помогают строителям разложить конструкции крыши, пола и потолка.

План обрамления крыши покажет различные элементы конструкции крыши, включая слуховые окна, шатры, впадины, водостоки и любое оборудование, установленное на крыше. Он также показывает уклон крыши. Также доступны предварительно спроектированные системы пола и крыши. Если вы их используете, производитель должен предоставить строителям техническую информацию, а строительные инспекторы, вероятно, захотят ознакомиться с планом перед выдачей разрешения.

Планы этажей — это архитектурные планы, которые показывают расположение каждого уровня строения. Составитель показывает план сверху, без крыши и верхних этажей. Планы этажей иллюстрируют конфигурацию внутренних стен, дверей, окон и вставок в стенах, таких как камины и дымоходы.Они также указывают на размещение постоянного оборудования, такого как ванные комнаты, основные приборы и внутренние конструкции (лестницы или лифты).

На каждом этаже будет план этажа с описанием предполагаемого использования комнат или других внутренних пространств. Дизайнер укажет размеры дверей и окон и укажет размеры, включая длину, ширину и внутренние квадратные метры. Домовладельцев, как правило, больше всего интересует план этажа, поскольку он, пожалуй, самый простой и изменяемый из всех строительных документов. План этажа также позволяет легко представить себе, как будет проходить пешеходный поток и как люди будут использовать пространство.

Одним из необычных вариантов плана этажа является план потолка, представляющий собой вид на потолок снизу. Планы потолка используются только для конструкций со значительными потолочными креплениями (обычно это не жилые проекты).

Фасады — это виды здания сбоку, которые могут показывать либо снаружи, либо внутри, без внешних стен. На фасадах показано расположение окон и дверей, внешняя отделка здания, включая каменную кладку или другие декоративные элементы, а также вид крыши сбоку.Они также могут указывать на естественный уклон земли вокруг основания здания. Внутренние фасады показывают высоту и расположение шкафов, столешниц и деталей, например плитки на стенах ванной комнаты.

Высота указывает высоту, размер, который невозможно отобразить с высоты птичьего полета. Отметки также указывают направление, в которое обращено возвышение, поскольку направление солнечного света и ветров важно при принятии решения о том, как размещать здания, особенно дома.

Вы должны сопоставить фасады с планами этажей. Многие предполагают, что архитектор укажет отметку для каждой внешней стены, но это не всегда так. Сравните планы этажей с отметками, чтобы убедиться, что вы ничего не пропустили.

Поперечные сечения также представляют собой вид сбоку, но они представляют собой вертикальный разрез здания, чтобы показать все внутренние компоненты. Поперечное сечение детализирует как видимые компоненты, такие как лестницы, подъездные пути и кровлю, так и скрытые компоненты, такие как элементы каркаса, коллекторы и изоляция.Поперечное сечение может проходить через любой уровень дома, от крыши до фундаментов. Он захватывает такие вещи, как шкафы и столешницы, а также внутренние компоненты обрамления (это важно, потому что виды с высоты птичьего полета не могут их эффективно отобразить). Одним из распространенных типов поперечного сечения является поперечное сечение стены, которое показывает как внутреннюю, так и внешнюю стороны стен, а также внутренние компоненты, такие как стойки и изоляция.

Там, где для простого жилого проекта может потребоваться всего несколько поперечных сечений, для более сложной коммерческой конструкции может потребоваться гораздо больше, поскольку существует множество вариантов компонентов, которые идут за стенами.Вы создадите перекрестные ссылки на поперечные сечения на видах в плане и на фасадах.

Планы участков позволяют расположить здание в более широком контексте земли или земельного участка. Они подробно описывают общие размеры и расположение участка с привязкой к соседним участкам и их границам, а также отмечают след здания на участке и определяют особенности ландшафта участка, дороги и тротуары. В конечном итоге, план участка резюмирует работу, которую вы будете выполнять на объекте.

План участка определяет существующую инфраструктуру, которую необходимо защитить во время строительства, например канализационные линии и инженерные сети. Он содержит информацию об уровне и высоте строительной площадки. На этих планах показано расположение сооружений, не являющихся частью самого здания, таких как дренажные системы и дороги. Строительные инспекторы, рассматривающие вопрос о выдаче разрешения на строительство, будут проверять, вместит ли парковка жителей нового здания.

Механические чертежи , как и планы этажей, представляют собой виды сверху. Они включают механические компоненты конструкции, такие как HVAC, газовые линии и водопровод. Размещение этих деталей на отдельном листе не позволяет обычным планам становиться слишком загруженными и трудными для чтения. Не все строительные проекты будут иметь отдельные планы механики — вы обычно создаете их только для проектов со сложными механическими системами.

Механические чертежи будут изображать как видимые, так и скрытые компоненты механических систем — например, как вентиляторы, так и воздуховоды для системы отопления, вентиляции и кондиционирования воздуха.На этих планах также могут быть показаны любые приборы, подключенные к механической системе, например, газовые плиты. При изучении планов механики с несколькими обширными системами помните, что ограничения по площади могут означать, что субподрядчики должны работать последовательно, а не одновременно.

Экологические планы определяют, как проект будет управлять эрозией и отложением вод вблизи строительной площадки. Учитывая количество смещенной и перемещенной земли во время строительства, они спроектированы таким образом, чтобы вся эта почва в конечном итоге не загрязняла и не блокировала близлежащие водные пути.Экологические планы также включают процедуры по минимизации вывоза растений и ликвидации разливов химических веществ.

Экологический план обычно перечисляет ряд передовых методов управления (BMP), направленных на минимизацию вредного воздействия на окружающую среду. Во многих юрисдикциях экологический план является обязательным требованием для продолжения строительства.

Расписания включают в себя все детали, которые архитектор не хочет втискивать в план этажа. График представляет собой простую матрицу информации о компонентах здания, где каждой записи соответствует номер, который также отображается на плане этажа.Информация о расписании очень подробна: например, расписание дверей будет содержать информацию о дверях, дверных коробках и замках. График отделки — это исчерпывающая таблица отделки (краска, пол и т. Д.) В каждой комнате. Окна и осветительные приборы также появятся в расписании.

Таблицы

будут также включать предметы, помеченные как OFCI (предоставлено владельцем, установлено подрядчиком), GFCI (предоставлено государством, установлено подрядчиком), NIC (не в контракте) и другими (те предметы, которые предоставляются за пределами области конкретной торговли). или подрядчик).Как правило, в расписании также отображаются даты доставки для товаров, которые вы заказали.

Чтобы узнать больше о чертежах и о том, как их читать, ознакомьтесь с этим курсом от Construction Experts Inc. «Иллюстрированное строительство здания» Чинга — полезный справочник.

Разрез здания. Лестница – презентация онлайн

Похожие презентации:

Творческий проект «Умный дом»

Грузоподъемные машины. (Лекция 4.1.2)

Основы архитектуры и строительных конструкций. Основы проектирования

Лакокрасочные материалы. Виды, состав

Металлические конструкции

Виды кранов

Общие сведения о кранах

Классификация крыш и покрытий

Фундамент. Классификация фундаментов

Свайные фундаменты. Классификация. (Лекция 6)

1. РАЗРЕЗЫ ЗДАНИЙ

LOGO
РАЗРЕЗЫ ЗДАНИЙ

2. РАЗРЕЗЫ ЗДАНИЯ

www.themegallery.com
РАЗРЕЗЫ ЗДАНИЯ
Чтобы выявить
внутренний вид
помещения и
расположение
архитектурных
элементов
интерьера,
составляют
архитектурные
разрезы здания.
Company Logo
www.themegallery.com
На таких разрезах не показывают
конструкции фундаментов, перекрытий
стропил, но проставляют размеры и
высотные отметки
Company Logo
www.themegallery.com
Разрез – это
сечение здания
вертикальной
секущей
плоскостью.
Company Logo

5. Алгоритм построения разреза здания

www.themegallery.com
Алгоритм построения разреза
здания
Проводят вертикальные координационные
оси основных несущих конструкций стен
Перпендикулярно координационным осям
вычерчивают горизонтальные линии
уровней: поверхности земли (тротуара),
пола всех этажей и верх чердачного
перекрытия
Company Logo

6.

Алгоритм построения разреза зданияwww.themegallery.com
Алгоритм построения разреза
здания
Наносят тонкими линиями контуры наружных и
внутренних стен и перегородок, которые входят в
разрез,
Наносят также высоты междуэтажных и
чердачных перекрытий, конька крыши.
Вычерчивают выносы карниза и цоколя, скаты
крыши
Company Logo

7. Алгоритм построения разреза здания

www.themegallery.com
Алгоритм построения разреза
здания
Намечают в наружных и внутренних
стенах оконные и дверные проемы.
Проводят выносные и размерные линии.
Вычерчивают маркировочные кружки и
высотные отметки
Company Logo

8. Алгоритм построения разреза здания

www.themegallery.com
Алгоритм построения разреза
здания
Выполняют обводку разреза
проставляют высотные отметки и
размеры.
Удаляют лишние линии
Company Logo

9. ЛЕСТНИЦА

www.themegallery.com
ЛЕСТНИЦА
Каждая лестница состоит из маршей,
представляющих собой наклонную
ступенчатую часть лестницы,
соединяющих две площадки.
Лестничные площадки, устраиваемые на
уровне каждого этажа, называются
этажными, а между этажами –
междуэтажными..
Company Logo

10. ЛЕСТНИЦА

www.themegallery.com
ЛЕСТНИЦА
В состав марша
входят ограждения –
перила. Высота
ограждения 90-95 см,
несущие элементы
марша своими
концами упираются
на несущие
железобетонные
балки – площадочные
балки.
Company Logo

11. ЛЕСТНИЦА

www.themegallery.com
ЛЕСТНИЦА
Высота подъема одномаршевой
лестницы равна высоте этажа.
У двух маршевой лестницы высота
подъема одного марша принимается
равной половине высоты этажа.
Чаще всего применяются двухмаршевые
лестницы.
Ширину маршей обычно принимают в
пределах 90-240 см, пожарное
расстояние между маршами 80-120 мм,
ширина лестничных площадок должна
быть не менее ширины марша
Company Logo

12. ЛЕСТНИЦА

www.themegallery.com
ЛЕСТНИЦА
Основным элементом
лестницы является
ступень, которая
состоит из проступи
b и подступенка h
Ь=З10 -300 Проступь
Company Logo

13.

ЛЕСТНИЦАwww.themegallery.com
ЛЕСТНИЦА
Разбивка лестницы на ступени в плане
производится одновременно с разбивкой
ступеней по высоте в разрезе, поэтому при
вычерчивании общего чертежа здания
необходимо перейти к вычерчиванию разреза,
не закончив плана.
При этом на плане видны проступи, а на
разрезе – подступенки.
В каждом марше проступей будет на одну
меньше, чем подступенков, так как одна
ступень входит в ширину площадки. Эта
ступень называется фризовой
Company Logo

14. ЛЕСТНИЦА

www.themegallery.com
ЛЕСТНИЦА
Для вычерчивания лестничной клетки в
разрезе делается расчет количества ступеней в
марше.
Например, высота этажа Н = 3000 мм. Высота
одного марша h = Н/2 = 1500 мм. В
рассматриваемом примере высота подступенка
150мм, ширина проступи 300мм. Тогда число
подступенков равно:1500/150 = 10, а так как
проступь последней ступени каждого марша
совпадает с уровнем площадки (фризовая
ступень) и включается в нее, то в плане
каждогомарша число проступей меньше числа
подступенков на одну, т. е. количество
проступей в марше равно 9.
Company Logo

15. ЛЕСТНИЦА НА РАЗРЕЗЕ

www.themegallery.com
ЛЕСТНИЦА НА РАЗРЕЗЕ
от внутренней стены
откладывают ширину
площадки 1410 мм и девять
раз по 300 мм, через
полученные точки проводят
вертикальные линии для
разбивки ступеней. После
этого откладывают ширину
одной ступени (300 мм) в
сторону площадки первого
этажа (точка а) и соединяют
наклонной прямой эту точку
с крайней точкой (точка Ь)
уровня вышележащей
промежуточной площадки.
Прямая ab пересекает
вертикальные линии в
точках, через которые
проводят горизонтальные
линии (проступи) и
вертикальные
(подступенки).
Company Logo

16. ЛЕСТНИЦА НА ПЛАНЕ

www.themegallery.com
ЛЕСТНИЦА НА ПЛАНЕ
Ширина лестничной
клетки В на плане равна
суммарной ширине обоих
маршей плюс промежуток
между ними. Промежуток
С, необходимый для
пропуска пожарного
шланга, должен быть
100мм. На плане
лестницы разделить
ширину лестничной
клетки пополам (рис.
2.18), отложить ширину С
= 100 мм, а затем
вычертить проступи в
соответствии с разрезом.
Company Logo

English     Русский Правила

Разрез лестницы чертеж – Дневник строителя Pilonstroy.ru

Рейтинг статьи

Загрузка…

Что включают в себя чертежи лестниц

Естественно, лестница – это отличная возможность осуществить доступ к этажам, расположенным выше уровня первого, а помимо этого, грамотное моделирование этой конструкции позволяет отлично продумать интерьер. Перед тем как монтировать конструкцию, нужно сформировать чертежи лестницы, чтобы не допустить ошибок при монтаже и закупе материалов.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Желательно чертить каждый узел в Автокаде, в формате dwg с плагином SketchUp, Googleпоможет найти программу.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

  1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
  2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

В расчете любой лестницы имеются определенные нюансы, которые отвечают за безопасность жителей. О том, как правильно рассчитать лестницу в зависимости от ее типа, расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/raschet-stupenej-lestnitsy.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

Комфортная лестница не должна быть похожа на стремянку, так как оптимальным углом наклона считается 35-40 градусов.

Нужно правильно продумать ширину ступеней. Идеальным решением будет создание ширины в 30-35 сантиметров. Минимальным количеством считается 25 сантиметров. Не менее важно грамотно определить площадь, на которой будет установлена лестница.

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

  1. Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
  2. Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

  1. Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции. Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
  2. Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
  3. Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
  4. Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

  • Оси;
  • Стена;
  • Пол;
  • Потолок;
  • Элементы лестницы;
  • Габариты конструкции.

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

  1. Отмечается длина площадки на первом этаже.
  2. Чертится противоположная площадка.
  3. Рисуется горизонтальная проекция лестничного марша.
  4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.

Изготовление лестниц своими руками: чертежи

Даже если составление чертежа, проектирование и строительство будет осуществляться именно своими руками, категорически запрещается нарушать инструкцию, стандарты ГОСТ и, естественно, исключать элементы конструкции.

В ней должны присутствовать:

Перила также вносятся в чертеж, причем с точными размерами по ширине, высоте и даже по габаритам просветов. Относительно каждой лестницы, а, если быть точнее, то вида и места ее расположения, есть определенные рекомендации и правила, которых стоит придерживаться. А именно, в местах большого скопления детей, перила должны быть высокими, а посередине их высоты должны идти дополнительные поручни.

Если просветы между балясинами слишком большие, то они заделываются экранами для повышения безопасности и исключения чрезвычайных случаев.

В среднем, высота перил составляет 0,9 м, но предпочтительно выбирать 1,20 м, в совершенно любых помещениях и даже частном доме.

Лестницы из лиственницы — красота и долговечность, воплощенная в дереве. Расскажем об изготовлении такой лестницы и обсудим плюсы и минусы на сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-iz-listvennitsy.

Планировка лестниц в доме

Очень часто владельцев частных домов интересует такой момент, как возведение лестницы, и, соответственно, второго этажа, а также то, что можно ли обойтись без помощи квалифицированного специалиста. Ответ однозначно – да. Но, чтобы произвести расчет, одного желания мало, так как нужны хотя бы минимальные базовые знания геометрии и желательно образование инженера. В дополнение можно использовать современные компьютерные технологии, которые найти не так сложно.

Правильный расчет параметров лестницы осуществляется, руководствуясь:

  • Параметрами комнаты;
  • Предпочтениями владельца помещения;
  • Стандартами СНиП.

Каждый из этих критериев может повлиять на выбор места расположения лестницы, а также на ее габариты, способ монтажа и даже вид, в частности, будет ли она прямой или витой.

Как правило, первоначально для расчетов лестницы используют такие параметры, как:

  • Высоту между этажами;
  • Площадь всей комнаты;
  • Место расположений стен несущих и межкомнатных;
  • Наличие и расположение дверных и оконных проемов.

Таким образом, есть возможность максимально четко определить размер лестницы, а также места под строительство.

Моделирование конструкции очень важно, ведь именно на этом этапе выбирается стиль помещения, вид балясин, материал отделки и даже декор перил. Этот момент особенно важен для тех, кто предпочитает обустраивать свой дом исключительно эстетичными и элегантными предметами интерьера.

Составляем чертежи лестниц (видео)

Самое главное – это не ошибиться в расчетах и не нарушать рекомендаций специалистов. Только таким образом в доме или общественном здании будет качественная лестница, безопасная и пригодная для эксплуатации. Построить такой объект непросто, но вполне возможно. Изделие будет на протяжении долгого времени радовать своим внешним видом и отличными техническими характеристиками.

Разрез лестницы: рассчитываем габариты и строим чертежи

Разрез здания по лестнице является неотъемлемым элементом всей проектной документации. На этом чертеже обычно показывается не только направление и расположение лестничных маршей и пролетов, но и их основные размеры. Конечно, построением подобных схем занимаются профессиональные архитекторы, но если вы уже взялись за постройку своего дома, то стоит потратить время и разобраться в основных моментах.

Такое схематическое изображение дает представление о внутреннем устройстве дома

Разрезы зданий

Общие принципы построения

Какой бы простой ни была конструкция дома, для его постройки требуется разработать проект. Типовой проект включает в себя самую разную документацию, однако нам, как будущим владельцам жилья, наиболее интересными будут чертежи, визуализирующие запланированный результат.

Разрез и фасад

К таким чертежам в первую очередь относятся фасады и разрезы:

  • Фасад – это изображение внешнего вида возводимой конструкции. Как правило, при построении фасадного чертежа учитываются не только несущие элементы, но и детали отделки, которые позволяют создать более точный образ дома.
  • Разрез представляет собой графическое изображение дома, мысленно разделенного плоскостью на две или больше частей. На чертеже разреза показываются объекты, через которые проходит секущая площадь, а также объекты, которые находятся за ней.

Лестничная клетка многоквартирного дома

  • Если фасадный чертеж дает представление о том, как дом будет выглядеть внешне, то наряду с планом разрез дома по лестнице или по другому элементу обеспечивает демонстрацию внутреннего устройства помещения.

Обратите внимание! Как правило, в комплект проектной документации входит не менее двух чертежей: один с продольным сечением, и один – с поперечным. Если же дом имеет сложную конфигурацию, то количество подобных документов соответственно возрастет.

Требования к чертежам

Чертеж разреза по лестнице должен быть выполнен по определенным правилам:

  • В целях наглядности секущая плоскость располагается таким образом, чтобы она проходила не только через один из лестничных маршей, но и через оконные либо дверные проемы. Если это невозможно, выполняется разработка дополнительной схемы.
  • Построение начинается с нанесения осевых лини опор и несущих стен. Поверх осей вычерчиваем капитальные стены (наружные и внутренние), осуществлял привязку элементов к осям разбивки.
  • Отмечаем вертикальные линии: уровень пола на первом и втором этаже, чердачное перекрытие, конек крыши, подошва фундамента.

Обратите внимание! При построении схемы материалы, из которых планируется изготовление тех или иных конструктивных элементов, изображаются с помощью условных обозначений.

  • Вне контура основного здания наносятся вспомогательные линии, на которых указываются габариты проемов (оконных и дверных), общие размеры конструкции, отметки глубины закладки фундамента.

Естественно, это лишь самые общие требования. Если вы планируете делать чертеж своими руками, то стоит начать изучение правил с азов, поскольку в проектах имеет значения каждая деталь, начиная от типа и толщины линии и заканчивая размещением цифр, обозначающих размер. Ну, а если чертеж разреза лестницы нужен вам лишь для общего представления, то изложенной выше информации вполне хватит для получения удовлетворительного результата.

Технология построения чертежа лестницы

Необходимая информация

В этом разделе мы расскажем, как начертить лестницу в разрезе. Приведенная инструкция будет достаточно простой и подробной, потому с этой задачей сможет справиться даже тот, кто ранее не имел дела с инженерной графикой.

Для эффективного построения нам понадобится уточнить ряд данных. Среди них:

  • Высота подъема от уровня пола первого этажа до уровня пола второго.
  • Конфигурация лестницы (количество маршей, взаимное расположение, наличие и габариты междумаршевых площадок).
  • Угол уклона подъемной части, что нам поможет определить длину будущего лестничного марша.
  • Количество и размер ступенек лестницы.

Обратите внимание! Если помимо разреза вы будете строить план, то вам потребуется также информация о ширине лестничного пролета и о габаритах каждого отдельного марша.

Пример расчета параметров

Для построения максимально подробного и точного чертежа, на котором будет изображена лестница в разрезе, необходимо выполнить расчеты размеров отдельных элементов. Чтобы вы могли освоить данную технологию, ниже мы приведем пример для небольшого частного дома.

Длина лестничного марша – рассчитываем оптимальные пропорции для лестницы

Итак, давайте рассчитаем габариты конструкции для таких исходных данных:

  • Высота этажа h = 3000 мм.
  • Ширина одного марша a = 1050 мм.
  • Ширина проступи x = 300 мм.
  • Высота подступенка y = 150 мм.
  • Уклон подъемной части – 1:2
  • Ширина лестничной клетки: 2 х 1050 + 100 (зазор между маршами) = 2200 мм.
  • Высота одного марша – 3000 / 2 = 1500 мм.
  • Число подступенков в марше – 1500 / 150 = 10.

Обратите внимание! Верхняя проступь в данном случае будет совпадать с лестничной площадкой (называется она при этом фризовой ступенью), и потому в каждом марше будет по 9 проступей.

  • Длина горизонтального наложения каждого марша: 300 х 9 = 2700 мм.
  • Лестничные площадки закладываем шириной не менее 1200 мм, поскольку они должны быть не уже, чем каждый их маршей.
  • Суммарная длина лестничной клетки у нас будет равна:
  • 2700 + 2 х 1200 = 51000 мм.

Данные величины лягут в основу нашего чертежа.

Типовой бетонный элемент лестничного марша

Изображение лестницы на разрезе здания

Построение схемы лестницы на чертеже дома в разрезе производится в такой последовательности:

  • Вначале делаем схематическое изображение самого дома. Требования к такому документу были изложены в нашей статье несколько ранее.
  • Высоту одного этажа делим на отрезки, величина которых равна высоте подступенка.
  • Через полученные в результате разделения точки строго горизонтально проводим осевые линии.
  • Ширину каждого марша разделяем на отрезки, длина которых соответствует величине проступи.
  • Как и в предыдущем случае, проводим осевые линии через полученные точки.

Чем больше информации, тем легче будет работать со схемой

На данном этапе у нас получается сетка из пересекающихся линий. По этим линиям мы можем построить контур ступенчатой части нашей будущей лестницы:

Вначале наносим на чертеж основными линиями границы ступенек. При этом очень важно следить, чтобы крайние точки маршей совпадали по вертикали, т.е. находились в одной плоскости.

После нанесения основных линий на схеме разреза можно обозначить элементы конструкции лестницы, которые будут оказывать влияние на процесс возведения и эксплуатации здания.

Так, мы можем отдельно изобразить:

  • Несущие элементы лестницы (косоуры, тетивы) в соответствующем масштабе.
  • Площадки для входа на лестницу.
  • Перила.
  • Поручни.
  • Ограждения.

Строго говоря, официальная проектная документация не предусматривает изображения таких подробностей, однако если вы делаете схему для себя или для рабочих, то подобные мелочи будут способствовать максимально качественной визуализации итогового результата.

В завершение на чертеж наносятся размеры:

  • Ширина и длина лестничной клетки.
  • Ширина и длина отдельных маршей.
  • Размеры промежутка между маршами.
  • Отметки пола каждого этажа и отдельно – отметки уровня, на котором размещаются лестничные площадки.

Особо следует отметить габариты элементов, которые не вписываются в стандартную сетку решений для лестничных клеток.

Если планируется использовать типовые марши на основе железобетонной конструкции, то для облегчения комплектации можно указать их маркировку.

Тетива для лестницы: основные типы и инструктаж по установке

Подводя итоги, хотелось бы отдельно отметить, что использование специализированных компьютерных программ (AutoCAD и его аналоги) позволяет существенно упростить и ускорить выполнение стоящей перед нами задачи. В то же время, если есть возможность, лучше доверить построение разреза по лестничной клетке профессионалу. Все дело в том, что при использовании этой документации в строительстве слишком высока цена ошибки, ведь лестница – один из важнейших узлов здания.

Вывод

Изображая разрез по лестнице, мы получаем представление не только об ее конструкции, но и о внутреннем устройстве проектируемого здания. Вот почему стоит приложить усилия и построить данный чертеж максимально качественно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Построение разреза по лестнице

Выполняют расчет лестничной клетки. Размеры лестничной клетки определяются в результате произведенного расчета. В жилых помещениях

применяются пологие лестницы с уклоном 1:2 и средние с уклоном 1:1,75. Лестница состоит из площадок и маршей – наклонных частей, соединяющих площадки и состоящих из ступеней. Ступень состоит из горизонтального участка – проступи и вертикального – подступенка. Размеры ступеней определяются из среднего шага человека по соотношению 2h + b = 600 мм. Высота подступенка выбирается в пределах от 150 до 180 мм. Ширина проступи от 270 до 300 мм. При уклоне лестницы 1:2 отношение h : b = 150:300, при уклоне 1:1,75 — h : b = 165:290. Число ступеней в каждом марше принимают не менее 3 и не более 16.

Чтобы на разрезе здания правильно и аккуратно вычертить лестницу, необходимо подготовить сетку (рис.3.10). Сетка состоит из вертикальных линий, расположенных друг от друга на расстоянии, равном ширине проступи, и горизонтальных – на расстоянии высоты подступенка.

Пример. Высота этажа Н = 3000 мм, уклон лестницы 1:2, ширина марша 1200 мм. Ширина лестничной клетки равна ширине двух маршей и промежутку между ними. Размер m равен 100-200 мм. Выбираем двухмаршевую лестницу. Следовательно, высота одного марша Н/2 = 1500 мм. При уклоне лестницы 1:2 отношение h:b = 150:300,. Определим число ступеней марша H/2 : h = 1500:15, т.е. 10 подступенков.

Длина лестничной клетки L определяется из ширины двух лестничных площадок и величины заложения марша. Ширина площадки принимается обычно равной ширине марша или больше, но не менее 1200 мм.

Заложение марша L = b(h-1). В плане изображается на одну ступень меньше, т.к. верхняя ступень совмещается с лестничной площадкой L = 2х1200+9х300 = 5100 мм. На плане первого этажа изображается цокольный и нижний марш (рис.3.11). Толщина лестничной площадки 30-40 мм. Лестничные марши ограждаются перилами высотой 900 мм.

Рис. 3.10. Построение лестничной клетки на разрезе

Рис. 3.11. Построение лестничной клетки на плане

Следует иметь в виду, что секущая плоскость по лестнице всегда проходит по ближайшим к наблюдателю маршам. Узлы опирания лестничного марша на лестничную площадку и металлическое ограждение показаны на рис.3.12.

Рис. 3.12. Узлы опирания лестничного марша на лестничную площадку:

а) верхний узел; б) промежуточный узел

6. Наносят размеры. На разрезах координационные оси выносят вниз, проставляют в кружках соответствующие марки, проводят размерную линию и наносят над ней размеры. Положение конструктивных элементов определяют

при помощи высотных отметок, которые выносят на линиях уровней соответствующих элементов. Внутри разреза наносят высоты этажей и дверных проемов, а также высотные отметки уровней полов и площадок лестницы.

7. В названиях разрезов указывают обозначение соответствующей секущей плоскости, отмеченной на плане, например: РАЗРЕЗ 1-1.

Примеры оформления листа задания приведены на рис.3.13, 3.14.

Рис. 3.13. Пример выполнения чертежа разреза здания

Рис. 3.14. Пример выполнения разреза здания

Узлы. Вычертить два узла конструкций здания.

Узлы представляют собой увеличенные фрагменты зданий, сооружений или их элементов.

При выполнении узлов соответствующее место отмечают на исходном изображении замкнутой сплошной тонкой линией (окружностью или овалом) с маркировкой на полке линии-выноски римскими, арабскими цифрами или буквами русского алфавита.

На узлах наносят размеры, указывающие характер соединения составных частей, марки элементов и т. д. Для наглядности на разрезе наносят условные обозначения материалов по ГОСТ 2.306-68 (табл. 3.3).

МатериалОбозначение
Металл и твердые сплавы
Неметаллические материалы, в том числе волокнистые; монолитные и плитные (прессован­ные), за исключением указанных ниже
Дерево
Камень естественный
Керамика и силикатные материалы для кладки
Бетон
Стекло и другие светопрозрачные материалы
Жидкости
Грунт естественный

Лист 3.Выполнить фасад здания.

Фасад. Фасадом здания принято называть его внешний вид спереди, сбоку или сзади. Планы и разрезы здания определяют все размеры, необходимые для вычерчивания фасадов.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: На стипендию можно купить что-нибудь, но не больше. 9136 — | 7298 — или читать все.

188.64.169.166 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Чертеж лестницы на второй этаж в частном доме

Чертеж лестницы является основным этапом ее создания. Подготовленный проект поможет вам не допускать ошибок при изготовлении и монтаже.

На данном этапе вам необходимо определиться, какая лестница вам нужна, при помощи какой конструкции она будет построена и из каких материалов.

Данная статься будет полезна не только тем, кто решил сделать лестницу своими руками, но и тем, кто заказывает и контролирует строительство.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

  • Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

  • Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

  • На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
  • Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

  • При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

  • Для расчета параметров лестницы используйте строительный калькулятор.
  • Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
  • Обязательно создавайте чертеж в масштабе.
  • На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

  • Скрытые и невидимые детали наносите пунктирной линией для наглядности.
  • Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

  • ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
  • длина потолочного проема;
  • высота потолка;
  • толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

  • Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
  • Угол наклона лестницы.
  • Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
  • Размеры ступеней.
  • Размеры лестничного марша.
  • Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

  • Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
  • После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
  • Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

  • косоур, тетиву или другую несущую конструкцию;
  • лестничные площадки;
  • ограждения;
  • перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Заключение

Не важно, какую лестницу вы собираетесь делать, обязательно выполните чертеж прямой или поворотной лестницы, тем самым вы упростите себе задачу.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка. ..

Adblock
detector

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Правила выполнения архитектурно-строительных чертежей: методические указания к выполнению графической работы по курсу «Строительное черчение» / сост. Е. В. Чернова. – Нижний Тагил : НТИ (ф) УГТУ-УПИ, 2006. – 37 с.

Методические указания содержат сведения о составе строительных чертежей, о типах зданий и конструкций. Даны рекомендации по выполнению архитектурно-строительных чертежей.

Предназначены для студентов всех форм обучения специальности 290300 – Промышленное и гражданское строительство.

2.1. Форматы и основные надписи……………………………………………………………..8

2.2. Масштабы………………………………………………………………………………………..10

2.3. Линии обводки чертежа……………………………………………………………………10

2.4. Нанесение размеров. …………………………………………………………………………11

2.5. Шрифты…………………………………………………………………………………………..15

3.1. План гражданского здания………………………………………………………………15

3.2. Чертежи лестниц……………………………………………………………………………..20

3.3. Разрез здания…………………………………………………………………………………..23

3.4. Фасад здания…………………………………………………………………………………..25

БИБЛИОГРАФИЧЕСКИЙ СПИСОК…………………………………………………………….27

Приложение II. Условные изображения элементов здания …………………………….30

Приложение III. Типы и габаритные размеры окон и дверей………………………….35

Программой курса «Строительное черчение» предусматривается выполнение графической работы. Требуется сделать чертежи одно- и двухэтажного зданий.

Цель работы – получение знаний и умений по оформлению архитектурно-строительных чертежей, развитие навыков выполнения графических работ.

Графическая работа выполняется по индивидуальному заданию на двух- трех листах формата А3 и содержит следующие изображения:

Строительными называют чертежи, на которых изображают строительные объекты: здания, мосты, эстакады, и т.п., а также их отдельные элементы.

Проектирование зданий и сооружений ведется обычно в двух направлениях: 1) проектное задание, 2) рабочие чертежи.

В проектном задании устанавливаются техническая возможность и экономическая целесообразность строительства, проводится выбор материалов, площадки для места строительства и определяются его сроки, общая стоимость и технико-экономические показатели.

На основании утвержденного проектного задания выполняются рабочие чертежи, в которых более подробно разрабатываются конструкции здания, производится их расчет на прочность и устойчивость, а также определяется расход строительных материалов и изделий. Состав рабочего проекта зависит от особенностей участка для строительства и сложности проектируемого здания.


воздуха – ОВ

14. Внутренние водопровод и канализация – ВК

15. Наружные сети водоснабжения и канализации – НВК



В изучаемом курсе мы должны познакомиться с чертежами марок АС и АР для гражданских зданий.

Рассмотрим основные конструктивные элементы гражданского здания.

О с н о в а н и е– слой грунта, на который опирается фундамент и который воспринимает вес здания. Основания бывают естественные (грунт) и искусственные (сваи и т.п.).

Ф у н д а м е н т – это часть здания, которая находится в земле и на которую опираются стены и колонны. Служит для передачи и распределения нагрузки от здания на грунт.

О т м о с т к а служит для отвода атмосферных вод от стен здания. Отмостку устраивают при отсутствии у стен тротуаров в виде бетонной подготовки с асфальтовым покрытием.

Ц о к о л ь – нижняя часть стены над фундаментом до уровня пола первого этажа. Цоколь предохраняет эту часть стены от атмосферных влияний и механических повреждений.

С т е н ы ограждают помещение от внешних температурных и атмосферных воздействий. Стены, на которые, кроме собственного веса, передается нагрузка от перекрытия, крыши и т.п., называют несущими. Стены, воспринимающие нагрузку только от собственного веса и опирающиеся на фундамент или фундаментные балки, называют самонесущими. Если они несут нагрузку от других элементов здания, их называют капитальными. Внутренние стены отделяют одно помещение от другого.

К а р к а с является основной несущей конструкцией в каркасных зданиях. Он состоит из системы связанных между собой вертикальных колонн и горизонтальных балок (прогонов и ригелей). Каркас может быть полным, если колонны располагаются по периметру и внутри здания, и неполным, если часть нагрузки воспринимают наружные несущие стены, а часть – внутренний каркас.

П е р е г о р о д к и разделяют внутреннее пространство здания в пределах этажа на отдельные помещения. Толщина межкомнатных перегородок 50-180 мм.

П е р е к р ы т и я разделяют здания по высоте на этажи или отделяют верхний этаж от чердака. В первом случае их называют междуэтажными, во втором – чердачными.

К р ы ш а состоит из несущей и ограждающей частей. Несущая часть представляет собой конструктивные элементы, воспринимающие все нагрузки: стропила, различного вида фермы и железобетонные панели. Ограждающей частью крыши является верхний водонепроницаемый слой, т.е. кровля и основание под неё. Крыши бывают чердачными (скатные) и бесчердачными.






Рис. 1. Конструктивные элементы здания:

1 – фундамент; 2 – междуэтажное перекрытие; 3 – перегородка; 4 – внутренняя капитальная стена; 5 – дверной проем; 6 – наружная капитальная стена; 7 – оконный проем;

8 – перемычка; 9 – лестничный марш; 10 – лестничная площадка; 11 – карниз;

12 – простенок; 13 – отмостка; 14 – цоколь.





Размеры конструктивных элементов разделяют на координационные и конструктивные.

К о о р д и н а ц и о н н ы м р а з м е р о м l0является модульный размер, определяющий границы координационного пространства в одном направлении (рис. 2).

К о н с т р у к т и в н ы м р а з м е р о м является проектный размер l строительной конструкции, изделия. Данный размер может быть меньше и больше координационного (см. рис. 2).



Рис. 2. Координационные и конструктивные размеры



Все размеры объемно-планировочных и конструктивных элементов зданий должны быть кратны определенной величине, называемой модулем. Величина основного модуля принимается равной 100 мм и обозначается буквой М.

Объемно-планировочным элементом называется часть объема здания, характеризуемая пролетом, шагом и высотой этажа. Планировочный элемент представляет собой горизонтальную проекцию объемно-планировочного элемента. Высота этажа здания определяется размером от уровня пола данного этажа до уровня пола этажа, расположенного выше. Высота верхнего этажа определяется так же, только толщина чердачного перекрытия условно принимается равной толщине междуэтажного перекрытия (рис. 3).

Расстояние между координационными осями на плане называется шагом.

Расстояние между координационными осями в направлении, соответствующем пролёту основной несущей конструкции перекрытия (прогон, ригель) или покрытия (фермы), называется пролётом (рис.3).



Рис. 3. Планировочный элемент



2. Общие правила оформления строительных чертежей



Форматы и основные надписи



Ф о р м а т ы л и с т о в чертежей и других документов принимаются по ГОСТ 2.301-68* (ЕСКД).

Размеры основных форматов, мм:



Обозначение формата А0 А1 А2 А3 А4
Размеры 841×1189 594×841 420×594 297×420 210×297



О с н о в н ы е н а д п и с и выполняются в соответствии с требованиями ГОСТ 21. 101-97 (СПДС).

Установлены единые форматы, размеры основных надписей.



а







б



Рис. 4. Основная надпись для чертежей зданий и сооружений (а),

строительных изделий (б)

Основные надписи располагают в правом нижнем углу графического документа, а на листах формата А4 – вдоль короткой нижней стороны листа.

В графах основных надписей (номера граф на рис. 4 показаны в кружках) указывают данные, представленные в табл. 1.

Таблица 1



Номер графы Порядок заполнения Шрифт
Начертание Размер, мм
Обозначение документа; сокращенное название факультета, двузначный номер дипломного (курсового) проекта или контрольной работы, буквенное обозначение дипломного проекта (ДП), курсового проекта (КП) или контрольной работы (КР)     Прописной
Наименование проекта, работы, изделия Прописной
Наименование задания Прописной
Наименование изображений, помещенных на данном листе Прописной
Обозначение материала детали (графу заполняют только на чертежах деталей) Строчной
Литера «У» (учебные чертежи)
Порядковый номер
Общее количество листов документа (комплекта чертежей). На первом листе при двустороннем оформлении указывают общее количество страниц
Полное или сокращенное наименование кафедры Строчной
Снизу вверх – «Студент» или «Дипломник» (для дипломного проекта), «Консультант», «Руководитель», «Нормоконтроль», «Зав. кафедрой». Графу «Нормоконтроль» подписывает преподаватель кафедры, контролирующий графическую часть курсовых или дипломных проектов на соответствие требованиям СПДС, ЕСКД   Строчной     3,5
Фамилия
Подпись
Дата
Расчетная масса изделия, изображенного на чертеже, в килограммах, без указания единиц измерения
Масштаб изображения по ГОСТ 2. 302-68



Наименования изделий и изображений должны записываться в соответствии с принятой терминологией и быть по возможности краткими.



Масштабы



Масштабы строительных чертежей выбираются согласно ГОСТ 2.302-68*, с учетом требований ГОСТ 21.501-93.

Изображения на чертежах гражданских зданий выполняют в следующих масштабах:

● планы этажей: 1:100, 1:200;

● разрезы, фасады: 1:100;

● фрагменты планов, фасадов и разрезов: 1:20, 1:50;

● детали и узлы: 1:5, 1:10, 1:20.



Линии обводки чертежа



При разработке и оформлении чертежей применяются линии по ГОСТ 2.303-68 ЕСКД. На толщину линии обводки влияют масштаб изображения и насыщенность вычерчиваемого изображения линиями. Толщина линии основного контура S выбирается в пределах от 0,5 до 1,4 мм. Выбранные толщины линий должны быть одинаковые для всех изображений на данном чертеже, вычерчиваемых в одном и том же масштабе.

На планах и разрезах конструкции, попавшие в секущую плоскость, обводят более толстой линией, не попавшие – тонкой линией.

Примерная толщина линий обводки строительных чертежей, мм, приведена в табл. 2.

Таблица 2



Нанесение размеров



На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307-68*, с учетом требований системы проектной документации для строительства по ГОСТ 21.501-93.

Размеры проставляют в миллиметрах, без указания единиц измерения. Выносные и размерные линии делают тонкими сплошными. Ограничивают размерные линии засечками (короткими штрихами) под углом 45º к ним снизу вверх по ходу письма. Размерные линии выступают за выносные на 1-3 мм.

Размерное число располагается над размерной линией примерно на расстоянии от 0,5 до 1 мм (рис. 5, а).






а б





Рис. 5. Обозначение размерных чисел (а) и линий (б)



Выносная линия может выступать за размерную на 1-5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, их допускается заменять точками (рис. 5, б).

Рекомендуемое расстояние от контура чертежа до первой размерной линии не менее 10 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси 4 мм (рис. 6).



Рис. 6. Размерные линии

Отметки.Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня поверхности какого-либо элемента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень принимается за нулевой (рис. 7).





Рис. 7. Условные отметки уровней высоты



На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2-4 мм, проведенными под углом 45º

к выносной линии или линии контура. Линию выноски, вертикальную или горизонтальную, изображают сплошной тонкой (рис. 8).





Рис. 8. Знак высотной отметки

Размер h рекомендуется принимать от 2 до 6 мм, в зависимости от размеров чертежа. Длина полочки, мм, может быть следующей:

● для шрифта высотой 2,5 мм:

а) при четырех цифрах – 11,

б) при пяти цифрах – 12;

● для шрифта высотой 3,5 мм:

а) при четырех цифрах – 12,

б) при пяти цифрах – 15.

При необходимости длину полочки и размер h можно увеличить. Около одного изображения отметки рекомендуется размещать на одной вертикальной прямой, а длину горизонтальной полочки делать одинаковой.





Рис. 9. Обозначение высотных отметок



Знак отметки может сопровождаться поясняющими надписями.

Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

Условная нулевая отметка обозначается так: 0,000. Размерное число, показывающее уровень элемента, расположенного ниже нулевой отметки, имеет знак минус, например: – 1,200; а расположенного выше – знак плюс, например: + 2,700 (рис. 9).

На планах размерное число отметки наносится в прямоугольнике, контур которого обведен тонкой сплошной линией, или на полке линии-выноски. В этом случае перед размерным числом обязательно ставится знак плюс или минус (рис. 10).







Рис. 10. Обозначение высотной отметки на плане

Уклоны. На строительных чертежах уклон указывается в виде простой дроби. При необходимости допускается уклон в виде десятичной дроби проставлять с точностью до третьего знака. Перед размерным числом, определяющим уклон, ставят знак минус двух пересекающихся под острым углом линий. Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски, причем нижняя линия знака уклона должна быть параллельна линии контура или линии выноски, а острый угол направлен в сторону уклона (рис. 11).





Рис. 11. Изображение и обозначение уклона



На планах направление уклона указывают стрелкой. При необходимости над ней ставят значение уклона (рис. 12).



Рис. 12. Изображение уклона на плане

Шрифты

Шрифты для надписей на строительных чертежах принимают по ГОСТ 2.304-81.

Рекомендуемые размеры шрифтов:

в основной надписи: наименование института, листа, объекта и т.п. –

5 или 7 мм, прочие надписи – 3,5 или 5 мм;

в наименовании основных чертежей и таблиц – 5 или 7 мм, второстепенных чертежей, текстовых указаний и т.п. – 3,5 или 5 мм, цифровые данные для заполнения таблиц – 3,5 или 2,5 мм;

в обозначении координатных осей, ссылочной и нумерационной маркировки узлов, номеров позиций при диаметре кружков 6–12 мм размер шрифта 3,5 или 5 мм, при диаметре 10, 12 мм и более – 5 или 7 мм.

Высота размерных чисел на чертежах, выполненных в масштабе 1:100 и крупнее, рекомендуется 3,5 мм; в масштабе 1:200 и мельче, а также в стесненных местах и при более крупном масштабе – 2,5 мм.

Размер шрифта для остальных надписей принимают в зависимости от масштаба и насыщенности чертежа. Надписи располагают над изображением с минимальным разрывом и не подчеркивают.





План гражданского здания

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне.

На него наносят контуры элементов здания (стены, столбы, перегородки и т.п.), попавшие в разрез и расположенные ниже или выше секущей плоскости.

Чертеж плана размещают примерно на расстоянии 70-80 мм от рамки листа, длинная сторона плана должна располагаться вдоль листа.

План рекомендуется выполнять в следующей последовательности:

1. Наносят координационные оси, определяющие расположение несущих конструкций здания, штрихпунктирными линиями толщиной 0,3-0,4 мм (рис. 13, а).

Разбивочные оси выводят за контур стен и маркируют. Оси, идущие поперек здания, обозначают арабскими цифрами слева-направо. Оси, идущие вдоль здания, маркируют буквами русского алфавита снизу вверх. Не рекомендуется употреблять буквы З, Й, О, Х, Ц, Щ, Ы, Ь, Ъ. Маркировку осей выполняют в кружках диаметром 6-12 мм с левой и нижней стороны здания. Если расположение осей на противоположных сторонах плана не совпадает, то их выносят на все стороны плана.





а б в г

д е





Рис. 13. Последовательность выполнения плана



2. Прочерчивают тонкими линиями контуры несущих конструкций стен и колонн с учетом их привязок к координационным осям (рис. 13, б).

В наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии а, равном половине номинальной толщины внутренней несущей стены, кратном модулю или его половине. В кирпичных стенах это расстояние чаще всего принимают равным 200 мм или модулю, т.е. 100 мм (рис. 14). Допускается проводить координационные оси по внутренней плоскости наружных стен. Если элементы перекрытия опираются на наружную стену по всей ее толщине, модульная координационная ось совмещается с наружной гранью стены.

Во внутренних стенах геометрическая ось симметрии совмещается с координационной осью. Отступление от этого правила допускается для стен лестничных клеток и для стен с вентиляционными каналами.





Рис. 14. Привязка несущих стен



При опирании балок прогонов или ферм на внутренние пилястры наружных стен за внутреннюю грань стены принимают грань пилястры в уровне верхней части стены. В кирпичных стенах допускается величину привязки корректировать с учетом размеров кирпича.

В каркасных зданиях геометрический центр сечения колонны внутреннего ряда совпадает с пересечением модульных координационных осей.





Рис. 15. Изображение привязки колонн к координационным осям



3. Вычерчивают контуры перегородок тонкими линиями (рис. 13, в).

4. Выполняют разбивку оконных и дверных проемов (рис.13, г). При наличии в проемах четвертей их изображают согласно рис. 16. Обводят контуры стен и перегородок.



Рис. 16. Изображение оконных проемов



5. Вычерчивают условные обозначения лестниц, санитарно-технического и прочего оборудования. Указывают направление открывания дверей (рис.13, д).

6. Наносят выносные, размерные линии, кружки координационных осей (рис. 13, е).

7. Проставляют необходимые размеры, марки осей и других элементов (рис. 17). В габаритах плана указывают на размеры помещений, толщину стен, перегородок, привязку внутренних стен к координационным осям, перегородок к внутренним и наружным стенам или к разбивочным осям. Наносят размеры проемов во внутренних стенах, в кирпичных перегородках, а также их привязку к контуру стен или к координационным осям.





Рис. 17. Изображение плана 2-го этажа



За габаритом плана, обычно в первой цепочке, считая от контура плана, располагают размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания с привязкой их к осям. Вторая цепочка заключает в себе размер между осями капитальных стен и колонн. В третьей цепочке проставляют размер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других случаях размеры ставят со всех сторон плана.

Площадь помещений проставляют на плане, в правом нижнем углу и подчеркивают.

При оформлении чертежа плана следует цифры и буквы марок осей и цифры, обозначающие площадь плана помещений или их маркировку, писать более крупным шрифтом, чем размерные.

8. Выполняют надписи. Над чертежом плана делают надписи по типу «План 1-го этажа» или «План 2-го этажа в осях 5-10».

Если этажи имеют одинаковую планировку, то это указывают в надписи: «План 2-го и 3-го этажей». Надпись не подчеркивают.

Наименование помещений подписывают на плане или размещают в экспликации, при этом их нумерацию выполняют на плане в кружках диаметром 6-8 мм (рис. 18).



Рис. 18. Изображение плана 1-го этажа



9. Обозначают секущие плоскости разреза. На планах наносят горизонтальные следы плоскости разреза в виде замкнутой линии толщиной 1 мм. Направление взгляда указывают стрелками (рис. 19).



Рис. 19. Обозначение секущей плоскости разреза





Чертежи лестниц

Лестницы служат для сообщения между этажами и для эвакуации. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двухмаршевые (рис. 20) и трехмаршевые.



Рис. 20. Двухмаршевая лестница из крупноразмерных элементов



Ширину маршей берут в пределах 90-240 см, для вспомогательных лестниц – не менее 90 см, для основных – не менее 105 см. Лестничные марши устанавливают с уклонами: 1:2; 1:1,75; 1:1,5 и т.д. В марше допускается не менее 3 и не более 18 ступеней.

Рис. 21. Размеры лестничного марша по высоте



Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Высота подступенка находится в пределах 135-180 мм (чаще всего 150 мм). Ширина проступи 250-300 мм (рис. 21 и 22).





Рис. 22. Параметры лестницы в плане



Ниже рассматривается пример расчета двухмаршевой лестницы.

Предположим, что высота этажа Н = 3000 мм, ширина марша L = 1050 мм, уклон лестницы 1:2. Для него выбирают ступень с размерами 150 × 300 мм. Ширина лестничной клетки В равна суммарной ширине обоих маршей плюс промежуток между ними (100 мм).



В = 2L + 100 = 2 × 1050 + 100 = 2200 мм.



Высота одного марша будет равна Н/2 = 3000/2 = 1500 мм. Число подступенков в одном марше n = 1500/15 = 10.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на уровне площадки.

Длина горизонтальной проекции марша (его залегание)



d = 300(n – 1) = 300(10 – 1) = 300 × 9 = 2700 мм.



Принимая ширину промежуточной площадки С1 = 1650 мм, а ширину этажной площадки С2 = 1300 мм, определяем полную минимальную длину лестничной клетки.



L = d + C1 + C2 = 2700 + 1650 + 1300 = 5650 мм.



Графическую разбивку лестницы выполняют в такой последовательности: высоту этажа делят на число частей, равное количеству подступенков в этаже; через полученные точки проводят горизонтальные прямые линии (рис. 23, а). Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной; через найденные точки прочерчивают вертикальные прямые (рис. 23, б). По полученной сетке вычерчивают профиль лестницы (рис. 23, г).

Контуры стен лестничной клетки обводят линиями толщиной, принятой для плана этажей, контуры ступеней площадки и т.д. – линиями толщиной S/2.




Рис. 23. Пример построения лестницы

Выполнение разреза здания



Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскость.

В строительных чертежах используют простые, ступенчатые, поперечные и продольные разрезы. Направление секущей плоскости, как правило, выбирают таким, чтобы она проходила по наиболее важным в конструктивном или архитектурном отношении частям здания: оконным и дверным проемам, лестничным клеткам (желательно по одному из маршей), балконам, шахтам подъемников и т.д. В разрезах по лестнице секущую плоскость, как правило, проводят по маршу, расположенному ближе к наблюдателю. При этом марш лестницы, попавший в разрез, обводят сплошной основной линией, а контур марша, по которому секущая плоскость не проходит, – сплошной тонкой линией.

При построении продольного разреза разрез крыши выполняют так, будто секущая плоскость рассекала здание по коньку.

Она не должна проходить через колонны, стойки вдоль балок стен и перегородок. Кухонные очаги, отопительные печи и дымоходные трубы показывают неразрезанными.

На разрезах рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только те, которые находятся в непосредственной близости от нее.

В разрезах зданий и сооружений пол на грунте изображают одной сплошной толстой линией. Пол на перекрытии и кровлю вычерчивают одной сплошной тонкой линией. Такое изображение пола на грунте и перекрытии и кровли дается независимо от числа слоев в их конструкции. Состав и толщину слоев пола и кровли указывают в выносной надписи.

На чертежах разрезов наносят и указывают: координационные оси здания, расстояние между этими осями, расстояние между крайними координационными осями, координационные оси у диффамационных швов. При необходимости обозначают толщину стен и их привязку к координационным осям здания. Кроме того, на чертежах разрезов указывают: отметки уровня земли, чистого пола, этажей и площадок; отметку верха стен и карнизов, уступов стен, головки рельсов крановых путей; размеры и привязку по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображаемых в сечении.

При изображении на разрезах проемов с четвертями их размеры указывают по наименьшей величине проема.



Порядок построения чертежа (рис. 24):

1. Сначала проводят горизонтальную прямую, которую принимают за уровень чистого пола первого этажа (рис. 24, а).

2. Затем вычерчивают вторую горизонтальную линию, определяющую планировочную поверхность земли (рис. 24, б).

3. Далее, за первой горизонтальной прямой, обозначающей линию чистого пола, откладывают расстояние между соответствующими координационными осями. Данные размеры берут с чертежа плана здания. Через эти точки проводят вертикальные прямые – оси стен (рис. 24, в).





Рис. 24. Порядок построения разреза



4. По обе стороны от вертикальных прямых на расстоянии, определяющем толщину наружных, внутренних стен и перегородок, попавших в разрез, проводят тонкими линиями контуры. Далее наносят горизонтальные линии контура пола, потолка, перекрытий и т.п. (рис. 24, г).

5. Проводят контуры перекрытия (рис. 24, д).

6. Изображают другие элементы здания, расположенные за секущей плоскостью (крышу, перегородки и т.п.), намечают контуры проемов (рис. 24, е).

7. Проводят выносные и размерные линии, вычерчивают знаки высотных отметок (рис. 24, ж).

8. Обводят контуры разреза линиями соответствующей толщины, наносят необходимые размеры, отметки, марки осей и т.п. Делают необходимые надписи и удаляют ненужные линии построения (рис. 24, з).

При построении конструктивного разреза более детально вычерчивают конструктивные элементы, обозначают узлы, подписывают слоистые конструкции.



Фасад здания

Фасад– это изображение внешних сторон здания. Различают главный, дворовый и боковые, или торцовые фасады.

Г л а в н ы м ф а с а д о м называют вид здания со стороны улицы или площади.

Наименование фасада определяется крайними координационными осями, между которыми размещают участок здания, изображенный на чертеже, или маркой оси, расположенной в фасадной стене, например, «Фасад 1-7», «Фасад А-В».

На чертежах фасадов указывают диффамационные швы, пожарные лестницы, трубы наружного водостока, пандусы у ворот, жалюзийные решетки, в том числе установленные вместо оконных переплетов, и т.п.



Рис. 25. Изображение фасада здания



На фасадах показывают координационные оси, расположенные по краям фасада, у диффамационных швов, в местах уступов в плане и перепадов высот здания.

Размеры на чертежах фасада не проставляются. На них указывают отметки уровня земли, верха стен, входных площадок и элементов фасадов, расположенных в разных уровнях.

Чертеж фасада здания выполняется в следующей последовательности (рис. 26).



Рис. 26. Порядок построения фасада



1. Проводят горизонтальную прямую линию служит основанием, на котором строят фасад здания (рис. 26, а).

2. Затем чертят вторую горизонтальную линию на расстоянии полутора миллиметров от первой – линию отмостки (рис. 26, б).

3. Тонкими линиями проводят горизонтальные контуры цоколя, низа

и верха проемов (оконных и дверных), карниза, конька и других элементов здания (рис. 26, в).

4. Далее обозначают вертикальные линии координационных осей, стен, оконных и дверных проемов и т.п. (рис. 26, г).

5. Вычерчивают ограждение балконов, дымовые и вентиляционные трубы и другие архитектурные детали фасада (рис. 26, д).

6. Наносят ссылочные кружочки, обозначают элементы фасада, изображаемые на фрагментах, кружки координационных осей, выносные линии и знаки высотных отметок, а если необходимо, то и размерные линии (рис. 26, е).

7. Проставляют высотные отметки, марки осей, выполняют надписи.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК



1. ГОСТ 21.501–93. Правила выполнения архитектурно-строительных рабочих чертежей. – Введ. 1994–01–09. – М. : Минстрой России. – 40 с.

2. ГОСТ 21.101–97. Основные требования к проектной и рабочей документации. – Введ. 1998–01–04. – М. : Госстрой России, 1998. – 42 с.

3. Будасов, Б. В.Строительное черчение: учеб. для вузов. / Б. В. Будасов, О. В. Георгиевский, О. В. Каминский. – М. : Стройиздат, 2002. – 456 с.


П Р И Л О Ж Е Н И Е I

Примеры выполнения строительных чертежей

гражданских зданий













П Р И Л О Ж Е Н И Е II



Таблица П.II. 5

П Р И Л О Ж Е Н И Е III

Таблица П.III. 1

Таблица П.III. 2

ДВЕРИ



ПРАВИЛА ВЫПОЛНЕНИЯ

ПРАВИЛА ВЫПОЛНЕНИЯ

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ



Методические указания к выполнению графической работы

по курсу «Строительное черчение» для студентов всех форм обучения

специальности 290300 – Промышленное и гражданское строительство

Нижний Тагил



УДК 73/76



Составитель Е. В. Чернова



Научный редактор: доц., канд. техн. наук Ю. В. Михайлов





12Следующая ⇒

Читайте также:

Практикум по выполнению графических работ для специальности 08.02.01

Министерство образования и науки Самарской области

Государственное автономное профессиональное образовательное учреждение

Самарской области

 “Тольяттинский индустриально-педагогический колледж”

                                      (ГАПОУ СО “ТИПК”)



























ПРАКТИКУМ



для студентов специальности

08. 02.01 Строительство и эксплуатация зданий и сооружений



Дисциплина “Инженерная графика”



























































Тольятти



Исаева С.В. Практикум по выполнению графических работ для студентов по дисциплине «Инженерная графика” Тольятти, Изд. ТИПК- 38с.

Методическое пособие разработано в соответствии с государственными требованиями. Разработано  для преподавателей специальных дисциплин.



Утверждено

протокол заседания научно-методического совета ГБОУ СПО ТИПК

№____ от «____»______________ 20__г.

Председатель Чернова С.Н.___________________ /



























































































© ГБОУ СПО ТИПК



Предисловие



В подготовке специалиста со средним техническим образованием черчение имеет значительное место, ибо умения и навыки, которыми овладевает специалист, изучая курс «Инженерная графика», необходимы ему в повседневной деятельности.

Умение понимать, читать чертежи, умение выполнять эскиз или чертеж – одно из необходимых условий успешной работы на производстве. Эти же навыки необходимы и при обучении в колледже на старших курсах при изучении специальных дисциплин, выполнении курсовых проектов, дипломного проектирования.

Настоящее пособие содержит задания  для графических работ  08.02.01 Строительство и эксплуатация зданий и сооружений.

Каждая графическая работа составлена в  вариантах. Это позволяет преподавателю выдавать индивидуальные задания.

Основная работа по выполнению индивидуальных заданий проводится в аудитории под контролем преподавателя. Это позволяет ускорить усвоение изучаемого материала и повышает качество выполняемых графических работ. При выполнении заданий студент должен опираться на теоретические знания, полученные во время учебных занятий в колледже, и на теоретические положения, изложенные в учебнике Ю.О.Полежаева «Строительное черчение». Кроме того, студент должен знать основные правила и положения стандартов, входящих в Единую систему конструкторской документации (ЕСКД) и СН и П.

Задания  расположены в последовательности, соответствующей программе. Поэтому их удобно выполнять по мере изучения учебного теоретического материала. Задания способствуют прочному усвоению учебного материала, они активизируют учебный процесс и самостоятельную работу студентов.

Техник должен уметь излагать свой технический замысел в виде чертежа и читать чертеж, т.е. получить по готовому чертежу полное представление о здании и его архитектурных особенностях.

Чертеж является основным документом, по которому может быть построено любое здание или сооружение.

Цель изучения предмета «Инженерная графика» в колледже – привить навыки выполнения и чтения чертежей, научить студентов пользоваться соответствующими стандартами и справочными материалами, подготовить их к грамотному выполнению и оформлению чертежей, как в курсовых, так и в дипломных работах.

Задача дисциплины – научить выполнять и читать чертежи, для чего необходимо получить навыки в работе с чертежными инструментами, изучить приемы геометрических построений, основные положения начертательной геометрии, правила и условности в чертежах, установленные Государственными стандартами (ГОСТ) – Единой системой конструкторской документации (ЕСКД) и Системой проектной документации для строительства (СПДС).







































                                       Оформление отчетов по графической части заданий



Графические отчеты по заданиям выполняются на листах чертежной бумаги формата А3 (420 х 297 мм). Обязательно на формате выполняется рамка и основная надпись (основная надпись в графической работе № 2 не выполняется).

Основную надпись предпочтительно выполнять по форме 1 ГОСТ 2.104-68 (СТ СЭВ 140-74, 365-76) ЕСКД. Основные надписи.

Все работы по очередности выполнения скрепляются в альбом графических работ и по окончанию изучения дисциплины сдаются на хранение преподавателю.



Критерии оценок выполнения студентами графических работ





Оцениваемые

навыки



Метод оценки

Граничные критерии оценки



Отлично





Неудовлетворительно

Отношение к работе серьёзное; работа организована целенаправленно

Наблюдение преподавателя и просмотр выполнения работы

Работа выполнена в срок на высоком графическом уровне. Студент четко понимает цель работы. Работа выполнена с минимальной помощью преподавателя.

Безразличие к выполняемой работе. Требует постоянного внимания преподавателя к выпол-нению работы. Требуется дополнительная проверка.

Рекомендуемая литература используется в полном объеме

Проверка работы, собеседование

При выполнении графических работ использован достаточный объем необходимой учебной, специальной и нормативной литературы.

При выполнении графических работ нормативная литература не использовалась.

Уровень профессиональной грамотности высокий

Проверка работы

Хорошая общая грамотность,  умелое использование профессиональных навыков, знание ГОСТов, ЕСКД и СПДС к оформлению и выполнению чертежей.

Низкая общая грамотность. Выполнение графических работ на низком уровне.

Оформление работы по заданному стандарту на высоком уровне (подписи, рамки, надписи и т.д.)

Проверка работы

Студент понимает связь графического изображения и содержания предмета

Графические  работы выполнены небрежно; не соблюдены правила; ГОСТы.

















ГРАФИЧЕСКАЯ РАБОТА



Тема работы:  Основные сведения по оформлению чертежей

Цель работы: Научиться правильно, вычерчивать линии чертежа

Задание: Выполнить на формате А4 (210х297 мм) карандашом рамку, основную надпись размером 185х55 мм. Вычертить по одному из вариантов композицию из линий. Масштаб 1:1. Размеры на чертеже не проставлять.



Методические указания: Соблюдая размеры, предложенные в вариантах, вычертить композицию из линий разной толщины и разного начертания.





























                                                               ГРАФИЧЕСКАЯ РАБОТА



Тема работы: Чертежный шрифт и выполнение надписей на чертежах

Цель работы: Научиться правильно, писать чертежным шрифтом.

Задание: Выполнить титульный лист чертежным шрифтом согласно примеру, данному на рисунке 1. Работу выполнить на листе чертежной бумаги формата А3 (420 х 297 мм) согласно ГОСТ 2.304 – 81. Размеры букв и цифр взять из таблицы 1.



Методические указания: При выполнении надписей чертежным шрифтом рекомендуется предварительно заготовить сетку, образованную двумя горизонтальными линиями с расстоянием между ними равному высоте букв. Затем проводим вертикальные линии (с наклоном 750 или без наклона), расположенные друг от друга на расстоянии, равном толщине букв.



Рисунок 1 – Пример выполнения задания





























Таблица 1 – Ширина букв и цифр шрифта типа Б, мм





Определяемая величина





Высота букв (в мм)





1,8



2,5



3,5



5



7



10



14



20



1. Прописные буквы

















а ) ширина букв: Б,В,И,Й,К,Л,Н,О,П,Р,Т,У,Ц,Ч,Ь,Э,Я



1



1,4



2



3



4



6



8



12

б) ширина букв: А,Д,М,Х,Ы,Ю



1,2



1,7



2,5



3,5



5



7



10



14

в) ширина букв: Ж,Ф,Ш,Щ,Ъ



1,5



2



3



4



5,5



8



11



16

г) ширина букв: Е,Г,З,С



1



1,3



1,8



2,5



3,5



5



7



10

2. Строчные буквы

















а) ширина букв:

а,б,в,г,д,е,з,и,й,к,л,н,о,п,р,у,х,ч,ь,э,я



1



1,3



1,8



2,5



3,5



5



7



10

б) ширина букв: м,ъ,ы,ю



1



1,4



2



3



4



6



8



12

в) ширина букв: ж,т,ф,ш,щ,



1,2



1,7



2,5



3,5



5



7



10



14

г) ширина буквы с



0,8



1



1,6



2



3



4



6



8

3. Цифры

















а) ширина цифр: 2,3,5,6,7,8,9,0



1



1,2



1,8



2,5



3,5



5



7



20

б) ширина цифры 1



0,5



0,7



1



1,5



2



3



4



6

в) ширина цифры 4



1



1,4



2



3



4



6



8



12

4. Расстояние между буквами, словами, цифрами и числами в надписях

















а) расстояние между основаниями строк, но не менее …







5,5



7,5



11



14





б) расстояние между буквами в словах и между цифрами в числах







1



1,5



2



3





в) расстояние между словами и между числами, не менее…







3,5



5



7



10







                                                ГРАФИЧЕСКАЯ РАБОТА



Тема работы:  Геометрические построения и приемы вычерчивания контуров

                           технических деталей

Цель работы:  Научить технике выполнения и правильному построению геометрических форм. Научить работать с чертежными  инструментами.

Задание: На чертежной бумаге формата А3 (297 х 420) вычертить в масштабе 1:1

контуры детали, применяя правила построения сопряжений. Проставить размеры. Заполнить основную надпись.

Методические указания:  Деление окружности можно произвести несколькими способами: с помощью таблицы хорд‚ где даны коэффициенты для определения величины одной хорды; с помощью чертежных инструментов. В тех случаях, когда надо разделить окружность на 4 и 8, 3 и 6 частей,  можно выполнить с помощью чертежных угольников в 300 , 600  и 450; при делении окружности на 5 и 7 частей выполняют несложные графические построения. В практике черчения часто приходится иметь дело с построением плавных переходов от дуги к дуге или от дуги к прямой. Обеспечение такого плавного перехода называется сопряжением. Приступая к выполнению этого задания, необходимо изучить соответствующие разделы по построению сопряжений с заданным радиусом в любом рекомендуемом учебнике по черчению.    Все построения выполняют тонкими сплошными линиями и после проверки обводят карандашом. Все данные размеры должны быть нанесены на чертеж. Для того чтобы правильно нанести размеры, необходимо изучить ГОСТ 2.307—68.  Нанесение размеров – одна из ответственных задач при выполнении чертежа. Размеры наносят на чертеж с помощью выносных размерных линий и размерного числа. Для указания границ измерения служат тонкие сплошные линии, называемые выносными. Размеры наносят в миллиметрах без указания единиц измерения. Каждый из них указывают на чертеже только один раз. Размерные линии следует проводить параллельно тому отрезку, размер которого указывается.  Расстояние от линии контура до ближайшей размерной линии принимают 10 мм, расстояние между параллельными размерными линиями выбирают в пределах от 7 мм. Не допускается использовать линии контура, осевые, центровые и  выносные линии в качестве размерных. Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие выносные линии. Выносные линии должны выходить за концы стрелок размерных линий на 1…5 м. Необходимо избегать пересечения размерных и выносных  линий, а также пересечения размерных чисел какими бы то ни было линиями. Размерные числа для диаметров следует дополнять нанесением условного знака Ø , заменяющего слово диаметр. Толщину линии обводки выбирают в зависимости от назначения чертежа, которая должна быть в пределах от 0,5 до 1,4 мм, в зависимости от величины и сложности изображения, а также от формата чертежа (согласно ГОСТ 2.303—68). Все вспомогательные линии должны быть в два или три раза  тоньше линии, выбранной за основную.  Выразительность чертежа во многом зависит от правильного соотношения толщины линий, поэтому необходимо строго придерживаться ГОСТа.

Варианты заданий для графической работы:

1. Кронштейн

2. Подвеска

3. Кронштейн

4. Подвеска

5. Кронштейн

6. Подвеска



7. Станина

8. Подвеска

9. Кронштейн

10. Станина

11. Станина

12. Подвеска



13. Станина

14. Станина

15. Опора

16. Корпус

17. Станина

18. Корпус



                                              ГРАФИЧЕСКАЯ РАБОТА



Тема работы:   Аксонометрические проекции.

                            Проецирование геометрических тел.

Цель работы: Развивать пространственного мышления, научиться правильно изображать трехмерные формы на чертеже в ортогональных и аксонометрических проекциях, научиться понимать, а следовательно, и читать чертеж, выполненный в ортогональных проекциях.

Задание: По двум видам группы геометрических тел построить третий вид и изометрию. Задание выполнить на формате А3 (297 х 420), в масштабе 1:1. Заполнить основную надпись. Пример выполнения показан на рисунке 2.

Методические указания:  При выполнении задания (при вычерчивании группы тел) необходимо анализировать положение каждого тела по отношению плоскостей проекций и друг друга. Определить направление образующих данного тела и их положение относительно плоскостей проекций. Обратить внимание на тела вращения, определить их параллели,  экватор и заданные точки на их поверхностях. Третью проекцию стройте с помощью постоянной прямой. При построении аксонометрической проекции проработайте ГОСТ 2.317- 69 и выберите ту аксонометрическую проекцию, которая, на ваш взгляд, даст наиболее полное представление о расположении всей группы тел.

Рисунок 2 – Пример выполнения задания

Варианты заданий для графической работы:













ГРАФИЧЕСКАЯ РАБОТА

Тема работы: Виды – основные, дополнительные и местные

Цель работы: Научиться правильно, применять законы  начертательной геометрии при выполнении  различных чертежей деталей. Изучить ЕСКД ГОСТ 2.305 – 68 «Изображения – виды, разрезы, сечения» и ГОСТ 2.307 – 68 «Нанесение размеров», а также научиться правильно, применять эти ГОСты со всеми упрощениями. Овладеть навыками выполнения и чтения технических чертежей.

Задание:  Построить три вида детали. Проставить размеры. Главный вид взять по стрелке А. Задание выполняют карандашом на листе чертежной бумаги формата А 3, в масштабе 1:1.

Методические указания:  В машиностроительном черчении изображения предметов в ортогональных проекциях называют видами.  Видом называется изображение,  на котором показана обращенная  к наблюдателю видимая  часть поверхности предмета.   Деталь следует располагать таким образом, чтобы главный вид давал наиболее полное представление о форме и размерах. Главный вид располагают на чертеже на фронтальной плоскости проекции, вид сверху – на горизонтальной плоскости проекции, вид слева на профильной плоскости проекции.

Вычертив виды, нанесите на них выносные и размерные линии согласно ГОСТ 2. 307 – 68 и проставьте размерные числа.



Варианты заданий для графической работы:













Тема работы:     Образование разрезов

Цель работы:  Научиться правильно, применять законы  начертательной геометрии при выполнении  различных чертежей деталей. Изучить ЕСКД ГОСТ 2.305 – 68 «Изображения – виды, разрезы, сечения» и ГОСТ 2.307 – 68 «Нанесение размеров», а также научиться правильно, применять эти ГОСты со всеми упрощениями. Овладеть навыками выполнения и чтения технических чертежей.



Задание:   Задание выполнить карандашом на листе чертежной бумаги формата А3, в масштабе 1:1. Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.



Методические указания: Разрезом называют  фигуру, полученную при мысленном рассечении детали одной или несколькими плоскостями. Разрезы, полученные одной секущей плоскостью называют простыми. Кроме простых разрезов с одной секущей плоскостью, используются сложные разрезы образованные двумя и более секущими плоскостями. Сложные разрезы могут быть ступенчатыми и ломаными.

Сложный разрез образованный двумя и более секущими плоскостями, называется ступенчатым.  Направление секущих плоскостей указано разомкнутыми линиями (линиями сечения). Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения выполняют той же толщины, как и штрихи разомкнутой линии. Стрелки указывают направление взгляда. При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе не показывают.

Ломаные разрезы – это разрезы, полученные при сечении предмета пересекающимися плоскостями. В этом случае одна секущая плоскость условно поворачивается вокруг линии  пересечения секущих плоскостей до совмещения  с другой секущей плоскостью, параллельно какой-либо из основных плоскостей проекций, т.е. ломаный разрез размещается на месте соответствующего вида.



Варианты заданий для графической работы:











ГРАФИЧЕСКАЯ РАБОТА



Тема «Вычерчивание планов, разрезов и фасадов зданий»

Цель работы – изучение условностей и порядка выполнения и оформления строительных чертежей, а также правильное их чтение и составление.

Содержание задания. В состав задания входит вычерчивание: одного поэтажного (план 1-го этажа) плана здания в масштабе 1:100; разреза здания по лестничной клетке в масштабе 1:50; фасада здания в масштабе 1:100.

   В качестве материала для наружных и внутренних капитальных стен принять кирпич (размером 250 х 120 х 65), для фундаментов – бетон, для покрытий – сборные бетонные плиты, для кровли – сталь.

   Наружные стены принять толщиной в 2 кирпича, т.е. – 510 мм, внутренние капитальные – в 1,5 кирпича или 380 мм, перегородки (независимо от материала) – 100 мм.

   Толщину междуэтажного перекрытия принять 420 мм.

   Уклон кровли для стали 18 0 или 1/5…1/6 высоты к перекрываемому пролету здания.

   Работа выполняется на трех листах формата А3 (297 х 420 мм). Пример выполнения приведен в методической разработке.



   Методические указания.

   Задание по общестроительному чертежу представляет схематический чертеж плана здания, разреза и фасада. Студенту рекомендуется соблюдать такую последовательность при выполнения задания: графическая работа №  должна содержать чертеж плана этажа, графическая работа №  – разрез здания по лестничной клетке и графическая работа № – фасад.

   Размеры на строительных чертежах наносят на планах и разрезах в миллиметрах; уровни в разрезах – в метрах.

   На плане показывают расположение помещений внутри зданий (планировка), места лестничных клеток, внутренних капитальных стен, перегородок и т.д. Необходимо следить за тем, чтобы на планах этажей совпадали координационные оси наружных и внутренних капитальных стен.

   Все наружные и внутренние капитальные стены, а также отдельно стоящие опоры (колонны и столбы) должны иметь координационные оси. Оси стен должны иметь привязку.

   Во внутренних несущих стенах и отдельно стоящих опорах координационные оси располагают по геометрическому центру сечения верхней части опор или верхней части стены.

   В наружных стенах толщиной 510 мм координационная ось пройдет на расстоянии 200 мм от внутренней грани стены. В лестничных клетках внутренней гранью считается та, которая обращена в сторону лестничной клетки.

   В габаритах плана необходимо нанести размеры всех помещений, т.е. от стены до стены. Нанести толщину стен и перегородок, размеры проемов во внутренних стенах и перегородках. Показать привязку проемов к ближайшим стенам или координационным осям.

   Разрезы выполняют так чтобы показать основные высоты здания. При наличии в здании лестничной клетки разрез делают обязательно по лестничному маршу с таким расчетом, чтобы линия разреза проходила по маршу лестницы.

   В задании нужно выполнить архитектурный разрез без показа конструкций, из которых строят здание.

   На разрезе показывают все то, что непосредственно лежит в секущей плоскости, и все то, что находится за ней. На нем проставляют все необходимые разрезы, характеризующие высоту помещений и отдельных элементов зданий. Внутренние размеры – внутри контура здания, наружные – за контуром.

   Для обозначения уровней элементов в горизонтальном направлении применяют знак в виде стрелки с углом 900 . Стрелки обращены вершиной вниз или вверх и опираются на горизонтальную линию (выноску) того или иного уровня. Отметки, характеризующие высоту уровней, указывают в метрах с тремя знаками после запятой.

   Плоскость, от которой берут начало отсчеты последующих уровней, обозначают нулевой отметкой «0, 000». Плоскости, лежащие выше условной плоскости, принятой за нулевую, обозначают со знаком плюс. Плоскости, лежащие ниже, обозначают со знаком минус.

   За нулевой уровень принимают чистый пол первого этажа, от которого и принимают другие высотные отметки.

  В плане и в разрезе стены (попавшие в разрез) не штрихуют. Внутренние стены и перегородки показывают толщиной принятого для возведения стен строительного материала в соответствующем масштабе. Помещение, где расположена лестница, должно быть устроено между капитальными стенами.

   Междуэтажное перекрытие показывают двумя линиями – линией пола второго этажа и линией потолка первого этажа; чердачное перекрытие – одной линией, линией потолка последнего этажа. Пол первого этажа показывают одной линией.

   Карниз как необходимый переход от стены к кровле должен быть показан на чертеже.

   Лестница состоит из маршей и площадок, вычерчиваемых на плане и в разрезе. Марш представляет собой наклонную ступенчатую часть лестницы, соединяющую две площадки. Основной элемент марша – ступень, которая состоит из проступи (а) и подступенка (h) – высота, на которую поднимается человек за один шаг.

   Согласно строительным нормам и правилам (СН и П) высота ступени – подступенок – принимается 150 мм; ширина ступени – проступь – 300 мм. Причем в одном марше допускается иметь не более 16 ступеней и не менее 3. Высота проходов под лестничными площадками и маршами должна быть (до низа выступающих конструкций) не менее 2 м. Лестничная клетка должна иметь естественное освещение через окна в наружных стенах.

   Для вычерчивания лестницы надо пользоваться следующими данными согласно СН и Пу: ширина марша должна быть 2200 мм, пожарное расстояние между маршами – 200 мм, ширина лестничных площадок – не менее ширины марша.

   В основу графической разбивки лестницы берется высота этажа от пола нижнего этажа до пола верхнего этажа. Лестничные марши и площадки ограждают перилами высотой 900 мм.

   Фасад на чертеже представляет собой фронтальную проекцию здания. Фасад  выполняют в масштабе 1:100.

   Толщина линий при обводке чертежа может быть принята следующей: в разрезах и на фасаде линия земли – 0,8 мм; контуры элементов, попавших в разрез – 0,6 мм; контур здания на фасаде и элементы, не попавшие в разрез – 0,5 мм. Рисунок переплетов – 0,2 мм и все вспомогательные линии, как штриховые, размерные, выносные и пр.









Примеры выполнения

Графическая работа

Графическая работа



Графическая работа





Варианты заданий

Вариант – 1



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.

Вариант – 2



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.





Вариант – 3



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 4



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 5



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 6



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.

Вариант – 7



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы : построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 8

Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.

Вариант – 9



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 10



Задание для графической работы : построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы : построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.



Вариант – 11



Задание для графической работы: построить план этажа здания на формате А3, в масштабе 1:100. В ванной комнате, кухне, туалете условными изображениями нанести умывальник, раковину, унитаз, ванну, плиту. Проставить все необходимые размеры.

Задание для графической работы: построить разрез здания по лестничной клетке в масштабе 1:50 на формате А3.

Задание для графической работы: построить фасад здания в масштабе 1:100 на формате А3.

ГРАФИЧЕСКАЯ РАБОТА





   Тема «Графическое обозначение строительных материалов»

   Цель работы – научиться правильно, наносить на чертеж условные обозначения строительных материалов.

   Содержание задания.  Перечертить задание, увеличив его, с тем чтобы чертеж занял большую часть листа. Ввести условные обозначения, заменив ими расшифровывающие надписи. Пример выполнения дан на рисунке 1.Задание выполнить на листе чертежной бумаги формата А3 (297х420) карандашом, заменив надписи условными обозначениями.



   Методические указания.   ГОСТ 2.306-68 ЕСКД устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

   Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в таблице 1.



  Таблица 1 – Графическое обозначение материалов в сечениях



1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются, как металлы.

2. Графическое обозначение древесины следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение керамики следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков.

    Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

   Расстояние между линиями штриховки выбирается в пределах 1…10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Расстояние между параллельными линиями штриховки должно быть одинаковым для всех сечений данной детали, выполняемых в одном масштабе.



Рисунок 1- Пример нанесения графических обозначений материалов на разрезе









Варианты заданий







СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ЗАПОЛНЕНИЯ ПРОЕМОВ — FINDOUT.SU

Поможем в ✍️ написании учебной работы

Имя

Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

Выберите тип работыЧасть дипломаДипломная работаКурсовая работаКонтрольная работаРешение задачРефератНаучно – исследовательская работаОтчет по практикеОтветы на билетыТест/экзамен onlineМонографияЭссеДокладКомпьютерный набор текстаКомпьютерный чертежРецензияПереводРепетиторБизнес-планКонспектыПроверка качестваЭкзамен на сайтеАспирантский рефератМагистерская работаНаучная статьяНаучный трудТехническая редакция текстаЧертеж от рукиДиаграммы, таблицыПрезентация к защитеТезисный планРечь к дипломуДоработка заказа клиентаОтзыв на дипломПубликация статьи в ВАКПубликация статьи в ScopusДипломная работа MBAПовышение оригинальностиКопирайтингДругое

Нажимая кнопку “Продолжить”, я принимаю политику конфиденциальности

Рисунок 11 – Пример составления спецификации элементов заполнения проемов



5  Разрез здания



    Разрез здания разрабатывают, чтобы показать конструктивное решение здания, его объёмно-планировочные параметры (высоту этажа, помещения, высоту здания, ширину и т. д.). Для этого здание мысленно разрезают вертикальной секущей плоскостью, удалив всё, что находится перед ней и показывают на чертеже всё, что расположено в плоскости и за секущей плоскостью.

     Разрезом здания называется изображение здания, мысленно рассечённого вертикальной плоскостью. На разрезе здания показывается то, что получается в секущей плоскости и что расположено за ней (рисунок 12).





Рисунок 12 – Схема образования вертикального разреза





Правила выполнения чертежей разрезов зданий установлены ГОСТ 21.501-80. СПДС.

     Положение секущей плоскости для построения разреза здания назначают с таким расчётом, чтобы при минимальном количестве разрезов наиболее полно выявить объёмно-планировочное и конструктивные решения здания, его высотные отметки, с указанием оконных, дверных проёмов, расположения и решение лестниц и лестничных клеток, балконов лоджий и т.д. Положение секущей плоскости задаётся на плане этажей здания линией разреза согласно ГОСТ 21. 1101-92.СПДС.

     В зависимости от расположения секущей плоскости на плане этажа разрезы бывают: продольные и поперечные. В гражданских зданиях обычно выполняют поперечный разрез по лестничной клетке (рисунок 13).







Рисунок 13 – Поперечный разрез здания



     Разрезы зданий выполняются в зависимости от насыщенности изображения, размеров здания в масштабе 1:100.

     При выполнении чертежа разреза здания размеры наносятся в соответствии с требованиями ГОСТ 2.307-68*. ЕСКД и ГОСТ 21.1101-92. СПДПС.

     На чертежах разрезов зданий без подвалов грунт и элементы конструкций, расположенных ниже фундаментных балок и верхней части ленточных фундаментов, не изображают.

     Пол на грунте показывают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией, независимо от числа слоев их конструкции.

     Состав и толщину слоёв покрытия указывают в высотной надписи. Если в нескольких разрезах изображены одинаковые покрытия, не отличающиеся по составу, выносную надпись выполняют на одном из разрезов, а в других дают ссылку на разрез, содержащий полную выносимую надпись.

Линии контура элементов конструкций на чертеже разреза изображают сплошной толстой линией, видимые контуры элементов, не попадающих в плоскость разреза, изображают сплошной тонкой линией.

     Так как чертежи подземных конструкций здания (нулевой цикл) выделяют в самостоятельный основной комплект рабочих чертежей и разрабатывают с достаточной полнотой, разрез здания выполняют выше уровня грунта. В таких случаях на разрезах наружные стены подвалов изображают контуром.

    Размеры элементов и конструкций здания при вычерчивании деталей определяют по планам этажей здания, строительным каталогам, стандартам и нормам в соответствии с расчётом.

     Расстояния по высоте между оконными проёмами в жилых и общественных зданиях при номинальной высоте этажа Н0, кратной 3М, принимают 600, 900, 1200, 1500 и 1800мм. Высоту низа оконного проёма принимают от уровня пола 750 – 900мм.

     Чертежам разрезов здания присваивают общую последовательную нумерацию арабскими цифрами в пределах основного комплекта рабочих чертежей.

     Названия разрезов располагают над чертежом по середине его. В названиях разрезов указывают обозначение соответствующей секущей плоскости, например: «РАЗРЕЗ 1-1». Если на листе находится только одно изображение чертежа, то название его указывается только в основной надписи чертежа.



Типы лестниц, используемых в строительстве

🕑 Время чтения: 1 минута

Типы лестниц, используемых в строительстве, во многом зависят от формы лестницы. Прямые лестницы, поворотные лестницы и непрерывные лестницы — это широкие типы лестниц. Лестница — это набор ступеней, ведущих с одного этажа здания на другой, как правило, внутри здания. Помещение или ограждение здания, в котором находится лестница, называется лестницей. Проем или пространство, занимаемое лестницей, называется лестницей.

Состав:

  • Типы лестниц. Классификация лестниц:
    • 1. Прямые лестницы
    • 2. Поворотные лестницы
    • 3. Четвертьповоротные лестницы
    • 4. Полуповоротные лестницы 90 четвертьповоротные
    • 5.90
    • 6. Раздвоенные лестницы
    • 7. Неразрезные лестницы

Лестницы можно условно разделить на три типа:

  1. Лестница прямая
  2. Поворотная лестница
  3. Сплошные лестницы

1. Лестница прямая

Как правило, для небольших домов доступная ширина очень убирается. Таким образом, этот тип прямых лестниц используется в таких условиях, когда они проходят прямо между двумя этажами. Эта лестница может состоять как из одного марша, так и из нескольких маршей с площадкой.

2. Поворотная лестница

Поворотные лестницы подразделяются на:

  1. Лестница на четверть поворота
  2. Полуповоротные лестницы (лестницы на собачьих ножках)
  3. Лестница в три четверти поворота
  4. Лестница раздвоенная

3.

Лестница на четверть поворота

Лестница на четверть оборота – это лестница, которая меняет свое направление вправо или влево, но на поворот которой влияет либо введение площадки с четвертным пространством, либо установка забежных ворот. В этих типах лестниц лестничный пролет поворачивается на 90 градусов при художественной посадке, когда он поднимается, чтобы соединить два разных уровня. Поэтому ее еще называют L-ступенькой. Опять же, эти четвертьоборотные лестницы бывают двух типов.

3.1. Четвертьоборотная лестница Newel

Эти лестницы имеют хорошо видимые стойки в начале и в конце марша. На четверть оборота может быть либо посадка на четверть, либо могут быть забежные.

3.2. Геометрические лестницы на четверть оборота

В геометрических лестницах косоур, а также поручни являются непрерывными без какой-либо стойки на площадке приземления.

4. Полуповоротная лестница

В случае полуоборотной лестницы ее направление меняется на противоположное или изменяется на 180 o . Такие лестницы встречаются довольно часто. Опять же, это три типа.

4.1. Лестница с изгибом

Это название дано из-за его внешнего вида в разрезе. Он относится к категории новых лестниц, в которых в начале и в конце каждого марша предусмотрены новые стойки.

4.2. Открытая полуоборотная лестница

В этом типе полуоборотной лестницы с открытым нолью лестница имеет пространство или колодец между внешними струнами. Это единственный аспект, в котором она отличается от лестницы с изогнутыми ногами.

4.3. Геометрические полуоборотные лестницы

В случае геометрических полуоборотных лестниц косоуры и поручни являются непрерывными, без какой-либо промежуточной стойки. Эти лестницы могут содержать как с полупространственной площадкой, так и без площадки.

5. Лестница в три четверти поворота

Направление лестницы менялось трижды, при этом ее верхний марш пересекал нижний в случае лестницы с поворотом в три четверти. Эти лестницы могут быть как ночными, так и открытыми. Лестницы этого типа обычно используются, когда вертикальное расстояние между двумя этажами больше, а также длина лестничного помещения ограничена.

6. Лестница раздвоенная

Раздвоенные лестницы обычно используются в общественных зданиях в их вестибюлях. Он имеет более широкий пролет в нижней части, который раздваивается на два более узких пролетов, один из которых поворачивает влево, а другой вправо, при посадке. Он может быть либо ньельного типа со стойкой ньюэля, либо геометрического типа со сплошным стрингером и ручкой. рельсы.

7. Сплошные лестницы

Лестницы этого типа не имеют ни площадки, ни промежуточной стойки. Они имеют геометрическую форму. Они могут быть следующих типов.

  • Круговая лестница
  • Винтовые лестницы
  • Винтовые лестницы

Круглые лестницы или винтовые лестницы обычно изготавливаются из железобетона или металла и размещаются в местах с ограниченным пространством. Иногда они также используются в качестве аварийных лестниц и устанавливаются с задней стороны здания. Это не удобно, потому что все ступени наматываются и доставляют дискомфорт. Винтовая лестница выглядит очень красиво, но ее конструкция и конструкция очень сложны. Он изготовлен из железобетона, в котором требуется большая часть стали, чтобы противостоять изгибу, сдвигу и кручению. Подробнее: Компоненты или части лестницы и их детали

Лестницы и пандусы. Строительные чертежи

Последнее обновление вторник, 13 сентября 2022 г. | Строительные чертежи

Лестницы, пандусы, лифты и эскалаторы обеспечивают доступ к различным этажам внутри или снаружи здания. Лестницы и пандусы часто используются в зданиях высотой до трех этажей, тогда как лифты и эскалаторы используются в четырехэтажных зданиях

Рис. 9-1 Рабочие чертежи представляют собой детализированные сборочные чертежи, выполненные субподрядчиком. Они показывают первоначальный проект и чертеж дизайнера с расширенными видами, описаниями и деталями конструкции.

ТРИММА В ДВЕРЕ

Основная отделка

Ион Малл

Трим Эджолл

184 Верхний рельс

МЕД ТРИМНА А ДВЕР

134 Нижний залог овца

Высадка. TO 38′ C8&5-9&5; ОБЛИЦОВКА НАД ЛЕСТНИЦЕЙ

МИН. НАКЛОН 60° К СТОЙКЕ

ОТКРЫТЫЕ СТОЙКИ ЗАПРЕЩЕНЫ

верхняя часть поручня между 34′-3s’ í0&5-9é>5; над пандусом 9ura=ace внутри перил на поворотах должны быть непрерывными поручни для ясности опущены, но необходимы с обеих сторон пандуса, когда подъем закончен b’ d5z>; или длина по горизонтали превышает 12 дюймов (18301.

НЕПРОДОЛЖАЕМЫЕ ПОРУЧНИ ДОЛЖНЫ ПРОДОЛЖАТЬСЯ ЗА ЛЕСТНИЦУ, КАК ПОКАЗАНО, И БЫТЬ ПАРАЛЛЕЛЬНЫ ПОЛУ.

ПОРУЧНИ, НЕОБХОДИМЫЕ С ОБЕИХ СТОРОН ЛЕСТНИЦЫ ВНУТРЕННИЕ ПОРУЧНИ ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

Tí ‘(38; максимальная проекция

открытые выкачители, не допускаемые

поручни, требуемые на обеих сторонах лестницы внутри поручника, должны быть непрерывными на поворотах лестницы.

Tí’ (38; Максимальная проекция

Рисунок

Рисунок

Рисунок

Рисунок

Рисунок

Рисунок

Рисунок 2 Проектирование и конструкция лестницы должны соответствовать строительным нормам и требованиям ADA, включая правила конфигурации, ширины, подступенков, ступеней, площадок и поручней

несплошные поручни должны простираться на 121 ’30sj по длине и быть параллельны поверхности земли

60 дюймов (1525} на 60 дюймов (1525; приземление требуется для изменения направления пандуса.

несплошные поручни должны простираться на 121 футов 30 sj по длине и быть параллельны поверхности земли.

60 дюймов (1525} на 60 дюймов (1525; приземление требуется f пандус меняет направление

минимальная ширина 36′ (9i5j верх поручня между 34′-3s’ 0&5-9°>5; над рампой 9ura=ace внутри поручня на поворотах должен быть непрерывным

поручни опущены для ясности, но требуется с обеих сторон рампы, когда подъем превышает b’ d5z>; или горизонтальная длина превышает 12 дюймов (18301.

Рисунок 9-3 Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами. Они обеспечивают доступ людей с ограниченными физическими возможностями на разные этажи.

мин. ширина 36 футов (9i5j

Рисунок 9-3 Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами. Они обеспечивают доступ людей с ограниченными физическими возможностями на разные этажи.

этажей и более. Однако в таких зданиях, как торговые центры, которые имеют большие размеры от пола до этажа и должны вмещать большое количество людей, обычно используются эскалаторы. Конструкция лестниц должна создавать наименьшую физическую нагрузку на людей, которые ими пользуются, усиливая при этом дизайн пространства и структура здания.Конструкции могут варьироваться от больших или монументальных лестниц до лестниц, предназначенных строго для утилитарных целей.

Лестницы обычно изготавливаются из дерева, стали или бетона. Их дизайн и конструкция должны соответствовать ряду строительных норм и правил и требованиям Закона об американцах-инвалидах (ADA) в отношении конфигурации, ширины, подступенков, ступеней, площадок и поручней (рис. 9-2). Во многих случаях лестница дополняется пандусом, который обеспечивает вертикальный переход для людей с ограниченными физическими возможностями или облегчает перемещение тяжелых предметов (рис. 9-3). Проекты дизайна интерьера могут включать проектирование и строительство новой лестницы или реконструкцию существующей лестницы. Реконструкция часто проводится для обновления лестницы в старом здании, чтобы она соответствовала действующим строительным нормам или требованиям ADA. Конфигурации лестниц и термины

Лестницы могут быть спроектированы в нескольких конфигурациях в зависимости от доступного пространства, геометрии планировки и вертикального/горизонтального расстояния, которое они должны пройти. Наиболее распространенные конфигурации лестниц показаны на рис. 9-4. Их основные устройства можно описать следующими категориями: прямой ход, бег под прямым углом, реверсивный ход и некоторая форма кругового хода. Рисунок 9-5 иллюстрирует некоторые из наиболее часто используемых терминов лестницы, определенные ниже:

Балясины — вертикальные компоненты, удерживающие поручни. Они расположены так, чтобы люди не провалились. Они регулируются строительными нормами и являются

обычно максимальный зазор для предотвращения прохождения 4-дюймовой (101,6 мм) сферы.

Ограждение — ограждение, которое используется на лестничных площадках или уровнях пола для предотвращения падения людей между уровнями пола. Обычно это минимум 36 дюймов в высоту в жилых и 42 дюйма в коммерческих зданиях.

Перила — непрерывная часть перил, примыкающая к лестнице, за которую человек может ухватиться при подъеме или спуске. Строительные нормы и правила строго контролируют, находятся ли перила с одной или обеих сторон лестницы, их высота над полом и другие особенности. 9Б фут.

L-образная форма

– CTTEN ИСПОЛЬЗУЕТСЯ В ПОЛОЖЕНИЯХ

– ПРАВАЯ ИЛИ МАРШРУТНАЯ ЛЕСТНИЦА MAT БУДЕТ ОДНОЙ ИЛИ LKEOLLAL CN С КАЖДОЙ СТОРОНЫ ПЛОЩАДКИ

– U-9HAPE

ВЫСОТНЫЕ ЗДАНИЯ

– ИСПОЛЬЗУЕТСЯ В ПЕРВОНАЧАЛЬНОМ СЛУЧАЕ ТОЛЬКО В ЖИЛЫХ ЗДАНИЯХ, ПОСКОЛЬКУ ОНИ МОГУТ БЫТЬ ОПАСНЫМИ И ГОРЯЧИМИ, РАЗРЕШЕННЫМИ БОЛЬШИНСТВОМ КОММЕРЧЕСКИХ НОРМ, В КАЧЕСТВЕ ЛЕСТНИЦЫ

– ИСПОЛЬЗУЮТСЯ, КОГДА FC IB 3 НЕДОСТАТОЧНО ДЛЯ ВОЗДУХА L-90HA rwinieuasпожарный выходлестница 9Ten Isn uialong doiin t1-e8e stajrs

■ Приземления

ouadrant

■ Приземления

ouadrant

Просмотр

Landw stair í stair í stair r stair ¿stair r stair r stair r stair r stair r stair r stair r stair r stair r stair r

iHffltirr nimiT i

Рис. 9-4 Лестницы могут иметь различные конфигурации в зависимости от доступного пространства и расстояния между этажами.

вид сверху

Рисунок 9DiNt

Площадка — пол или площадка в начале или конце лестницы, либо между двумя и более лестничными маршами. Невель – завершающая балясина внизу или вверху лестницы, которая обычно больше других балясин. Выступ — часть ступени, выступающая над подступенком, что снижает вероятность случайного удара человека ногой по подступенку при подъеме по лестнице.

Подъем — общее вертикальное расстояние, проходимое по лестнице. Это перпендикулярное измерение между уровнями пола и суммой всех высот стояков. Подступенок — вертикальная часть лестницы между ступенями. Пробег — общая высота лестницы по горизонтали, представляющая собой сумму проступей.

Косоур — несущая конструкция ступеней и подступенков лестницы. Его также называют каретой. Он может быть открыт на утилитарной лестнице или скрыт с помощью различных отделок на более декоративных лестницах.

Ступенька — горизонтальная часть лестницы, на которую опирается ступня.

Забежное устройство – клиновидная ступенька на повороте лестничного пролета – используется в основном в жилых помещениях, поскольку коммерческие строительные нормы и правила ограничивают это.

Стандарты составления

Детали дизайна и чертежа, необходимые для иллюстрации лестницы, зависят от сложности лестницы и основного конструкционного материала, из которого она изготовлена. Лестничные системы изготавливаются в основном из дерева, стали или бетона. Деревянные лестницы в основном используются в жилищном строительстве, и их, как правило, проще всего нарисовать и детализировать. Лестницы изображают на планах этажей и обозначают их основную ширину, количество ступеней и подступенков. На плане также показан марш и стрелка, указывающая, идет ли лестница вверх или вниз от этого уровня. Виды лестницы в плане часто не могут показать все материалы и части поперечного сечения их узлов. Специальные участки лестницы (рис. 9)-6) часто рисуют, чтобы показать детали конструкции и отделки. В большинстве случаев дизайнеру не нужно прорисовывать каждую деталь лестницы и множество ее компонентов. Изготовители металлических, бетонных и некоторых деревянных лестниц часто делают рабочие чертежи. Эти подробные чертежи представляются проектировщику для рассмотрения.

Масштаб чертежей

Масштаб чертежей лестниц, как правило, V8″ = 1′-0″ (1:100 метрический) или W = 1′-0″ (1:50 метрический), как в плане, так и на фасаде. Здесь указывается количество ступеней и подступенков, а также их размеры. Общие элементы, такие как поручни и ограждения, также показаны как на виде в плане, так и на фасаде. Как правило, поручни, видимые на видах фасада, размещаются на одинаковой высоте 30-34 дюйма (762-864 мм) над выступом лестницы. В коммерческих проектах со стальными или бетонными лестницами требуется крупномасштабный чертеж и сечение лестницы, чтобы полностью объяснить эти детали лестницы и особенности поручней / ограждения. Они нарисованы на масштаб не менее V2″ = 1′-0″ (1:20 метрический) и с перекрестными ссылками на планы этажей.

Чтобы определить количество ступеней и подступенков, которые должна иметь лестница, необходимо знать вертикальное расстояние между этажами. Этот вертикальный размер делится на максимальную высоту подступенка, разрешенную строительными нормами. На момент написания этой статьи максимальная высота подступенка большинства жилых домов ограничена 8 дюймами (203 мм) и минимальной глубиной проступи 9% дюймов (235 мм). Коммерческие коды ограничивают максимальную высоту подступенка до 7 дюймов (178 мм), при этом

минимальная глубина проступи составляет 11 дюймов (280 мм). В жилом доме типичный вертикальный размер может быть 9′-10 дюймов или 106 дюймов (2,69 м). Проектировщик делит 106 на 8, чтобы найти минимальное необходимое количество подступенков, равное 13,2. Если используется только 13, каждый подступенок будет немного больше 8 дюймов, что не соответствует допускается в соответствии с нормами. Округление до 14 гарантирует, что каждая ступенька немного меньше разрешенных 8 дюймов. каждый конец лестницы не считается ступенями.В нашем примере будет 13 ступеней на 9дюймов (229 мм) каждая, для итогового лестничного марша 13 x 9 дюймов = 9 футов 11 дюймов (3,02 м).

Рис. не отображается на планах

план

Перечень лестниц

Общее

• Если для лестницы делается отдельный увеличенный чертеж, укажите его и сделайте перекрестную ссылку на планы этажей

• Покажите лестницы в их полностью, где это возможно, или используйте линии разрыва там, где они продолжаются на другом уровне этажа.0003

• Проверьте ширину лестницы, высоту подступенка, ширину проступи, ширину площадки и другие данные в соответствии с соответствующими строительными нормами и требованиями ADA. Проверьте необходимые размеры и зазоры.

Обозначения

• Обозначьте направление движения (вверх или вниз) на каждом участке лестницы и укажите стрелкой.

Размеры лестниц

Размеры лестниц указаны на планах этажей в соответствии с размерами площадки, шириной и длиной пролета каждой лестницы, как показано на рис. 9.-7. Общее количество и размеры стояков и прогонов также показаны на плане. Вертикальные высоты лестничного марша, поручней и других деталей указаны в отдельном разрезе или чертеже фасада, который имеет перекрестную ссылку на вид в плане (Рисунок 9-8). Обозначение материалов

Материалы лестницы могут быть обозначены различными способами, в зависимости от количества материалов, размера и сложности конструкции. Лежащие в основе конструкционные материалы могут быть обозначены примечаниями или показаны в разрезе. Если конструкционный материал также является готовой поверхностью, это следует отметить. Если лестницу покрывает отдельный отделочный материал, это может быть указано на виде в разрезе, виде в плане или на отдельной отделке

Рисунок 9-7 На этом увеличенном плане лестницы показаны размеры площадок, ширина и длина каждой лестницы, подступенки, проступи и другие детали.

Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, поручней и других деталей, ссылаясь на вид в плане.

ЛЕСТНИЦА ПЕРВОГО ЭТАЖА

Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, перил и других деталей с перекрестными ссылками на вид в плане.

ЗАПИСЬ

ВТОРОЙ ЭТАЖ

НИЖНИЙ УРОВЕНЬ

ВТОРОЙ ЭТАЖ

ВХОД

НИЖНИЙ УРОВЕНЬ

ЛЕСТНИЧНАЯ СЕКЦИЯ

• Обратите внимание на поручни и другую отделку. Укажите, где их можно найти более подробно.

• Укажите материалы, где лестница показана в разрезе, включая конструкционные и отделочные компоненты.

• Перекрестные ссылки на любые структурные планы, где они имеются.

Размеры

• Назовите количество и ширину проступей, а также количество и высоту подступенков.

• Измерьте общий лестничный пролет как в плане, так и в разрезе.

• Измерьте ширину лестницы и любых площадок.

• Размеры ступеней, выступов, подступенков, площадок и перил на видах в разрезе лестниц.

Столярные изделия

Архитектурные планы часто рисуются в слишком мелком масштабе, чтобы показать достаточное количество деталей для столярных и столярных изделий, таких как молдинги, панели, различная отделка и наличники для дверей и окон. Эти компоненты нарисованы и детализированы в большом масштабе и снабжены перекрестными ссылками на основные планы. Столярные и краснодеревные изделия, также называемые архитектурными изделиями из дерева, могут включать в себя как готовые стандартные компоненты, так и изготовленные на заказ изделия из дерева, которые собираются на стройплощадке (рис. 9).-9). Хотя некоторые дизайнеры включают столярные изделия в категорию столярных изделий, здесь они будут рассматриваться как отдельная классификация из-за специальных чертежей, необходимых для их описания.

Рис. 9-9 На этом крупномасштабном чертеже показано размещение базовых шкафов серийного производства.

ОТДЕЛКА T-3

ОТДЕЛКА T-3S

MR-60

ПАНЕЛЬ X4″ НА %’ H.D.F. НА %• GYP. BD. ОТДЕЛКА T-&4

I” UJIDE x W DEEP WHITE MTL. ПРОКЛАДКА СТЕКЛА И ЧЕРНАЯ ПРОКЛАДКА СТЕКЛА. ПРОКЛАДКА HDF, ЧТОБЫ СКРЫТЬ КАНАЛ.

ЗЕРКАЛО FÜLL

ПЛИТКА:

FIBERGL’S SHOIUER

ЭТАЖ

МУЖЧИНЫ: ТРЕТИЙ ЭТАЖ

Рисунок 9-10.

Продолжить чтение здесь: Millujork Section

Была ли эта статья полезной?

Установление связей: Как построить лестницу с элементами

Свяжитесь с нами

Кнопка назад

Создание соединений: как построить характерную лестницу – STO Building Group

Тенденция к более открытому пространству для совместной работы набирает обороты, а фигурная лестница стала одним из, если не отличительным признаком современного офиса. Вот советы по созданию фигурной лестницы. Нажмите, чтобы узнать подробности.

26800

post-template-default, single, single-post, postid-26800, single-format-link, vcwb, mkd-core-1.0.2, ajax_fade, page_not_loaded, onyx child-child-ver-1.0.0, onyx-ver-1.4.1, vertical_menu_with_scroll,smooth_scroll,side_menu_slide_with_content,width_470,wpb-js-composer js-comp-ver-6.4.1,vc_responsive

Налаживание связей: Как построить функциональную лестницу

8 августа 2017 г.

По мере того, как набирает обороты тенденция к более открытым, совместным рабочим местам, функциональная лестница стала одним из, если не главным заявлением современный офис. Эти открытые эффектные лестницы не только восхищают посетителей своей высококачественной отделкой и смелым дизайном, но и стали центральным пространством для встреч.

Перейти на https://stobuildinggroup.com/wp-content/uploads/2017/07/Choate7.jpg

Один размер не подходит всем

Учитывая важную роль, которую эта функция играет в готовом изделии, создание фирменной лестницы требует определенного уровня знаний и тщательного планирования, чтобы сделать все правильно. Каждая лестница, независимо от размера или масштаба, требует индивидуального подхода, от графика до отделки. Некоторые из критических соображений включают:

Расписание. «Центральные лестницы нужно начинать первым и заканчивать последним», говорит Джим Кастодио, региональный менеджер бостонского офиса Structure Tone. От сроков потолочных работ до привязки противопожарных жалюзи к системе пожарной сигнализации — все зависит от хода лестницы. В дополнение к опытной бригаде одним из решений является создание «плана включения лестниц». Разработанный во время подготовки к строительству план обеспечения лестницы представляет собой подробную стратегию, в которой изложено, как все остальные компоненты работы позволят немедленно начать строительство лестницы, от каркаса стен и обшивки до инженерных систем и перемещения рабочих мест сотрудников. «Когда мы начали недавний проект перепланировки в крупной юридической фирме, мы сразу поняли, что график проекта не дает достаточно времени для строительства спроектированной лестницы», — говорит Кустодио . «Мы разработали план включения лестниц для перемещения персонала на несколько этажей по мере выполнения проекта, чтобы убедиться, что и лестница, и перестановка штабелей могут оставаться в соответствии с графиком».

«Лестница стала еще одним местом, где можно встречаться и приветствовать людей в течение дня. Кроме того, они очень наглядно отражают характер офиса» 9.0440 — говорит Алан Топел, вице-президент по операциям нью-йоркской команды Structure Tone.

Строительство базовых зданий. В некоторых проектах то, как дизайн взаимодействует с общей структурой базового здания, будет влиять на сложность конструкции лестницы. Например, в новой пятиэтажной штаб-квартире Houghton Mifflin Harcourt в Бостоне проект предусматривал открытую многоуровневую лестницу, расположенную перпендикулярно каркасу самого здания. Опытная проектная группа сразу же определила, как эта конфигурация повлечет за собой более подробный план перемещения МЕР и больше конструкционной стали, чем в обычном проекте, и они смогли воплотить это в график с самого начала.

Структурная целостность. Точно так же пристальное внимание к указанным материалам для данной конструкции может выявить некоторые потенциальные структурные проблемы. Многие из этих лестниц являются отдельно стоящими и требуют сложного структурного усиления. Если конструкционная сталь не такая прочная, как должна быть, это может не только вызвать шум и тряску, но и это движение может привести к растрескиванию стеклянных ступеней или других компонентов. «Когда мы строили нью-йоркский офис Jones Day, мы сомневались в размере исходной стальной лестницы, потому что знали, что когда люди будут спускаться, она будет подпрыгивать», 904:40 говорит Топель. «Мы удвоили сталь, чтобы сделать ее более жесткой, и это позволяло меньше двигаться».

Перейти на https://stobuildinggroup.com/wp-content/uploads/2017/07/WebMD_LG-1.jpg

Отделка. Даже самый дотошный дизайнер не может точно предсказать, как отделка и материалы лестницы будут сочетаться друг с другом, оставляя многое на усмотрение строительной бригады. Это делает координацию между проектировщиками, подрядчиками и продавцами критически важной для прогнозирования того, как все компоненты объединятся. Дизайнеры могут помочь строительной бригаде принять обоснованное решение о толщине материалов, углах и других факторах, чтобы переход был полностью бесшовным.

Сборка. Строительство массивной лестницы в проеме, охватывающем несколько этажей, может оказаться сложной задачей. Вы начинаете снизу и наращиваете? Наверху и двигаться вниз? Все сводится к планированию. В «Джонс Дэй», например, размер компонентов лестницы и ограничения восьмиэтажного проема означали, что начинать с вершины было единственно возможным выбором. Команда проекта сварила по три части каждого лестничного марша вместе и использовала цепные тросы снизу и сверху, чтобы поднять их туда, где они были приварены к базовой конструкции.

Однако лестница в Хоутон-Миффлин требовала другого подхода. Для этого проекта одна из нижних плит осталась на месте, чтобы команда могла одновременно работать как с нижней, так и с верхней частями лестницы и их окружением. «У нас были разные профессии, работавшие на разных частях лестницы с обоих концов, встречаясь посередине», — говорит Кустодио.

Перейти на https://stobuildinggroup.com/wp-content/uploads/2017/07/Marriott-EDITION-Stair_sm. jpg

Впереди
В то время как каждая лестница действительно требует уникального подхода, есть некоторые общие стратегии, которые могут помочь сделать создание лестницы с элементами менее сложной задачей.

    1. Предварительное согласование. Если позволяет график, воспользуйтесь фазой предварительного согласования, чтобы детально обсудить проект лестницы с архитектором. Еще лучше, если все согласятся с подходом типа «проектирование/строительство», строительная бригада может работать с архитектором, чтобы определить наиболее эффективный способ убедиться, что конечный продукт соответствует замыслу проекта. «Если мы получим проектную документацию, подадим заявку на работу, а затем столкнемся с проблемами, могут возникнуть споры о том, являются ли какие-либо изменения законными или нет», — говорит Топель. «Это с самого начала задает негативный тон для команды и обычно приводит к приказам об изменении, которых мы все хотим избежать».
    2. Макеты. В рамках этого процесса предварительной координации создание макета части лестницы помогает всем — от проектной группы до субподрядчиков и клиента — точно увидеть, как все это будет складываться, и какие потенциальные проблемы необходимо решить. быть решены, все до того, как настоящая лестница пойдет в производство.
    3. Опытная команда. Строить такие лестницы сложно, поэтому привлечение команды, которая уже делала это раньше, очень поможет. «Требуется большой опыт, чтобы разрезать и обработать такую ​​дыру», — говорит Кустодио . «Наличие команды, которая понимает, что входит в процесс, что включает в себя планирование и как всем этим управлять, определенно поможет избежать осложнений и создать шоу-стоп, на которое все надеются».

Лестница | Тег | ArchDaily

Архитектура и цвет.

Узнайте о 15 проектах с красными наружными лестницами. В настоящее время лестницы не только выполняют функцию практичности, но и являются своеобразной витриной, особенно в сочетании с цветом, который гарантированно привлечет внимание. Среди теплых цветов самым сильным считается красный. С одной стороны, он вызывает чувство радости и энергии, а с другой — чувство бдительности и опасности. Красный может вызывать целый спектр эмоций. Поэтому его использование должно быть внимательным, деликатным и продуманным.

+ 54

https://www.archdaily.com/982900/architecture-and-color-explore-15-projects-that-feature-exterior-red-staircasesLuciana Pejić

Бетон, дерево, сталь и стекло: Как выбрать материал лестницы?

© Hufton+Crow, Stijn Poelstra, Dylan Perrenoud, Adrián Vásquez

Большинство из нас пользуются лестницами каждый день, но лишь изредка мы останавливаемся, чтобы обдумать их дизайн или задуматься об их назначении. С их ступенями, ступенями и перилами они легко являются одним из самых фундаментальных архитектурных элементов в любом доме. Помимо обеспечения безопасного, простого и легкого доступа с одного этажа на другой, именно с помощью лестниц архитекторы создают уникальные пространственные формы и сильные визуальные эффекты. Издалека можно наблюдать, как люди постоянно движутся вверх и вниз; изнутри пользователю предлагаются новые ракурсы и способы восприятия пространства. Поэтому хорошие лестницы — это больше, чем просто средство вертикального перемещения. Благодаря своей мощи и масштабу они могут стать главным героем пространства — фокусом дизайна, который поднимается до уровня искусства. В этой статье мы представляем их универсальные характеристики и качества материалов посредством подборки вдохновляющих примеров, все из которых можно найти в разделе «Лестницы» Architonic.

https://www.archdaily.com/983066/concrete-wood-steel-and-glass-how-to-choose-the-material-of-a-staircaseValeria Montjoy

История лестницы Пенроуза и ее Влияние на дизайн

Прототип винтовой деревянной лестницы / ACME. Изображение © Ed Reeve

Лестницы в архитектуре часто являются центральным элементом дизайна — неуклюжесть в создании чего-то, что перемещает нас с одного уровня на другой, многократно вверх и вниз, что-то настолько простое и знакомое с поворотом — вот что делает опыт пройти по такой уникальной лестнице. Наша одержимость лестницами и уровнем иллюзии, которую они создают в архитектуре, возможно, связана с тем, как они способны искажать оптику и восприятие пространства. Мы понимаем, что они переносят нас в ту или иную сторону, но может ли лестница быть круглой? Можно ли бесконечно летать вверх и вниз?

https://www.archdaily.com/981561/the-history-of-the-penrose-stair-and-its-influence-on-designKaley Overstreet

Mix and Step: взгляд на некоторые лестницы из нескольких материалов

© Haruo Mikami

Чтобы обозначить смену направления, подчеркнуть первые шаги или свое присутствие в комнате, лестница, состоящая из двух или более материалов, как правило, привлекает внимание, устанавливая диалог между отдельными элементами. характеристики каждого материала. Бетон, сталь и дерево являются одними из наиболее распространенных вариантов изготовления конструкции лестницы из-за их высокой прочности и универсальности. Но в сочетании эти разные материалы расширяют свои индивидуальные возможности и показывают, как дизайн может быть адаптирован к их особенностям и соединениям.

Сочетание текстур, цветов и отделки среди материалов может обеспечить ряд творческих решений для этих элементов, используемых для вертикальной циркуляции, как показано в LÂM’s Home от AD+studio и House 9A от 23o5Studio, для которых характерны лестницы с прочная и грубая основа, которая сочетается с легкой и гладкой структурой ступеней. Противоположный порядок композиции, более легкая основа, сочетающаяся с прочным набором ступеней, гениально процветает в Casa Chulavista и messina Луиса Карбонелла | Риваса в доме Ангатуба, где за основанием легкой деревянной лестницы следуют ступени из необработанного бетона.

+ 25

https://www. archdaily.com/980182/mix-and-step-looking-at-some-multi-materials-staircasesSusanna Moreira

Лестница в небеса: десять способов подняться

© MetallArt Treppen

Лестницы могут казаться неотъемлемой частью ДНК здания. Будь то часть новой постройки или реконструкции, может быть трудно представить изменение угла, направления или даже размещения лестницы, поэтому выбор правильного типа может быть ключевым. Вот десять различных способов разблокировать интерьер своей мечты.

https://www.archdaily.com/974963/staircases-to-heaven-ten-ways-to-rise-upJames Wormald

Исследуйте изменения времени и пространства в 1980-х через воспоминания китайских молодых архитекторов

Фотография родного города Цзинь Юаня в деревне Сиксиу, Гуанчжоу, провинция Гуандун, Китай. Image © Sun Haiting

Зигмунд Фрейд, автор «Толкования сновидений» и основатель психоанализа, однажды утверждал, что «Сильный опыт в настоящем пробуждает в творческом писателе воспоминание о более раннем опыте (обычно относящемся к его детству), из которого теперь исходит желание, находящее свое осуществление в творчестве.

https://www.archdaily.com/950998/explore-the-changes-of-time-and-space-in-the-1980s-through-the-memories-of-chinese-young-architectsСкарлетт Мяо

Уроки ООН-Хабитат: как проектировать пространства для людей и вместе с ними?

Следите за шагом – Жардим Накамура, Сан-Паулу, Бразилия. Изображение предоставлено ООН-Хабитат

ООН-Хабитат или агентство Организации Объединенных Наций по населенным пунктам и устойчивому городскому развитию, основное внимание которого направлено на решение проблем быстрой урбанизации, разрабатывает инновационные подходы в области городского проектирования, сосредоточенные на при активном участии сообщества. ArchDaily объединилась с ООН-Хабитат, чтобы предоставлять вам еженедельные новости, статьи и интервью, освещающие эту работу, с содержанием прямо из источника, разработанным нашими редакторами.

Откройте для себя в этой статье первый урок, который можно извлечь из ООН-Хабитат, о том, как проектировать с людьми и для людей. Чтобы создать отличные общественные пространства, единственный секрет — прислушиваться к сообществу. Отвечая на вопрос «, как мы можем разработать вместе », в этой статье представлены примеры из Ганы, Бразилии и Индии с упором на проекты реализации улиц, рынков и открытых общественных пространств, в которых интервенции основывались на принципах участия и привлекали местных жителей с самого начала процесс.

+ 48

https://www.archdaily.com/945952/lessons-from-un-habitat-how-to-design-spaces-for-and-with-the-peopleChristele Harrouk

Домики в Bosques de Mar Azul / Estudio Nómade

© Luis Barandiaran

+ 31

  • Архитекторы: Estudio Nomade

  • Площадь Площадь этого архитектурного проекта Площадь: 154 м²
  • ГодГод завершения этого архитектурного проекта Год : 2014
  • Производители Бренды продуктов, используемых в этом архитектурном проекте

    Производители: AutoDesk, Hormigon pasalto, Trimble Navigation nomadePilar Caballero

    Casa en la Huerta / WOHA by Antonio Macia

    © David Frutos

    + 26

    • Архитекторы: WOHA Антонио Масиа

    • Площадь Площадь этого архитектурного проекта Площадь: 229 м²
    • ГодГод завершения этого архитектурного проекта Год : 2019
    • ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

      Производители: Finsa, Sido Madera

    https://www.archdaily.com/941996/casa-en-la-huerta-de-dolores-woha-arquitecturaClara Ott

    Жилье для престарелых: примеры самостоятельной и общественной жизни

    Cortesía de Manuel Ocaña

    Архитектура постоянно меняется и адаптируется к новым потребностям, которые связаны с социальными, экономическими, технологическими, политическими и демографическими изменениями. В этом смысле старение населения является одним из самых заметных изменений 21-го века: увеличение продолжительности жизни и снижение коэффициента рождаемости означают, что пожилое население становится все более многочисленным. Как архитектура может помочь обеспечить лучшее качество жизни, способствовать автономии, достоинству и благополучию пожилых людей?

    + 31

    https://www.archdaily.com/941691/жилье-для-пожилых-примеров-независимости-и-общественностиКлара Отт

    Последний дом / Arnau estudi d’arquitectura

    © Marc Torra_Fragments.cat

    + 21

    • Архитекторы: Arnau estudi d’arquitectura

    • Площадь Площадь этого архитектурного проекта Площадь: 3272 ft²
    • ГодГод завершения этого архитектурного проекта Год : 2019
    • ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

      Производители: Investwood, Simon, Acor, Aluminios Barcelona Finestres, Finsa, +3Kahs, Pladur, Roca-3

    https://www.archdaily.com/939714/the -last-house-arnau-estudi-darquitecturaPilar Caballero

    Приют выходного дня / Agora Arquitectura

    © Joan Casals Pañella

    + 19

  • 8 Architects: Агора Аркитектура

  • Площадь Площадь этого архитектурного проекта Площадь: 40 м²
  • ГодГод завершения этого архитектурного проекта Год : 2019
  • ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

    Производители: AutoDesk, Barnacork, Persona Barcelona

https://www.archdaily.com/939282/weekend-shelter-agora-arquitecturaValeria Silva

«La Dolce Mela» Агротуристический дом / студия raro

Предоставлено студия raro

+ 32

  • Архитекторы: studio raro

  • Площадь Площадь этого архитектурного проекта Площадь : 230 м²
  • ГодГод завершения этого архитектурного проекта Год : 2019

https://www. archdaily.com/939570/la-dolce-mela-agritour-farmhouse-studio-raroPaula Pintos

Adventurous Global School / Orient Occident Atelier

© Magic Kwan, Kenrick Wong

+ 20

  • Architects: Orient Occident Atelier

  • Площадь Площадь этого архитектурного проекта Площадь: 400 м²
  • ГодГод завершения этого архитектурного проекта Год : 2017

https://www.archdaily.com/939393/adventurous-global-school-orient-occident-atelierPaula Pintos

Детский центр El Porvenir / Taller Síntesis

5 Car 9052 Mauricio0va

+ 28

  • Архитекторы: Taller Sintesis

  • Площадь Площадь этого архитектурного проекта Площадь: 2620 м²
  • ГодГод завершения этого архитектурного проекта Год : 2019
  • ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

    Производители: Acoustic 43, Argos, Calypso, Cubiertas & Aluminios, Cubiertec, +3Estaco, Pisos Alfa, ladrillera San José-3

https://www. archdaily.com /936678/el-porvenir-children-center-taller-sintesisКлара Отт

Tanzhaus Zürich Cultural Center / Estudio Barozzi Veiga

© Simon Menges

+ 30

  • Архитекторы: Estudio Barozzi Veiga

  • Площадь Площадь этого архитектурного проекта Площадь: 1500 м²
  • ГодГод завершения этого архитектурного проекта Год : 2019
  • ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

    Производители: Geberit, Sika, Kone, Regent, Zumtobel, +22Armatron Sanitary, Arotec, BAUR, Bauder, Blaser, Deutsche FOAMGLAS®, HERAKLITH, Hebesysteme AG, Hebetec Förder, ILLUMA Licht, Liapor, MLG Metall, Pilatus Flachdach, Pius Nadler, Planung, RS Suter, Regent FlowLed, Stageparts GmbH, Sutterlueti, WALO Bertschinger, WEMA, Wehadeck-22

https://www. archdaily.com/933929/tanzhaus-zurich-cultural-center-estudio-barozzi-veigaPilar Caballero

17 Нетрадиционные лестничные перила, которые вдохновят вас на следующий проект

© Mark Cocksedge

+ 18

Ограждения и поручни — два элемента, которые часто путают. В то время как первый используется для закрытия пространства и предотвращения падения человека, второй служит опорой для равновесия. Обычно для обоих элементов используются стандартные решения, но благодаря привлекательному дизайну они могут стать отличительной чертой проекта.

Вот 17 ярких примеров материалов, конструкций и деталей ограждений и поручней.

https://www.archdaily.com/3/17-unconventional-stair-railings-to-inspire-your-next-projectМария Франсиска Гонсалес

Коллекция поразительных лестниц Herzog & de Meuron

Tate Modern Switch House / Herzog & de Meuron © Iwan Baan

Лестницы — это не только средство передвижения по вертикали. Благодаря своей мощи и масштабу этот строительный элемент может легко стать главным героем пространства. Издалека можно наблюдать за движением людей; изнутри лестницы зрителю открываются новые ракурсы и перспективы здания.

Выдающееся место лестниц в работах лауреатов Притцкеровской премии 2001 года Герцога и де Мёрона подчеркивают веру в то, что подступенки и ступени никогда не являются исключительно элементом циркуляции — они являются генераторами динамизма и ритма, которые влияют на суть их проектов.

https://www.archdaily.com/897014/a-collection-of-herzog-and-de-meurons-striking-staircasesVictor Delaqua

База знаний о плане этажа | Городское погружение

Что такое план этажа?

План этажа представляет собой 2D-чертеж внутренней части здания в масштабе. Это горизонтальный срез здания на высоте 4 фута от пола.

Элементы, которые могут быть показаны на плане этажа, — это стены, перегородки, двери, окна, лестницы, мебель и многое другое.

Различные взгляды в архитектуре Вес линии Стены и перегородки Лестница Двери Окна Обозначение и размеры помещения Графические стандарты

Различные взгляды на архитектуру

Вид в плане — это только один из различных видов здания, которые мы видим в архитектуре. Существуют также виды фасадов, виды разрезов и 3D-виды. Вот несколько примеров различных представлений, которые мы можем иметь:

Вид сверху

Вид в плане — это горизонтальный двухмерный вид здания. Наиболее распространенным чертежом вида в плане является план этажа, но есть также отраженные планы потолка, детальный вид в плане и т. Д.

Фасад

Вид фасада — это двухмерный вид одной из сторон здания.

Разрез

Вид в разрезе «разрезает» здание (по вертикали) и смотрит внутрь.

Даже для плана этажа полезно подумать о разрезе и фасаде. Некоторые элементы прорезаны, например, в разрезе, а некоторые элементы видны в 2D с внешней точки зрения, например, на фасадах.

Вес линии

На архитектурных планах этажей для разных элементов используются линии разной толщины. Это называется весами линий.

Это делается для того, чтобы упростить понимание плана и помочь им установить связь между 2D и 3D.

Каждый объект, нарисованный на плане этажа, можно разделить на 3 категории:

  • Объекты ниже 4 футов
  • Объекты «разрезаны» на 4 фута
  • Объекты выше 4 футов

В зависимости от категории, к которой принадлежат объекты, они не будут представлены с одинаковым весом линии.

Объекты ниже 4 футов

Объекты ниже 4 футов часто включают сам пол, передние крыльца, террасы, балконы, перила, стены, не достигающие потолка, лестницы, спускающиеся вниз, нижние ступени лестниц, поднимающиеся вверх, столешницы и другую мебель.

Эти объекты видны сверху, поэтому их представление — это только то, как они выглядят сверху. Обычно мы используем непрерывные тонкие или средние линии для их представления.

Иногда, чем ближе объекты к 4 футам, тем толще могут быть линии.

Объекты «разрезаны» на 4 фута

Объекты, «вырезанные» на расстоянии 4 футов, всегда будут представлены более толстыми линиями. К ним часто относятся наружные стены, внутренние стены, остекление и рама окон, колонны и т. д.

Чтобы указать, что они вырезаны, многие из этих объектов будут бракованными (заштрихованы черным). Это включает в себя основные элементы планов этажей, такие как наружные стены, перегородки и конструктивные элементы. Двери и окна не будут браконьерствовать.

Объекты выше 4 футов

Объект выше 4 футов часто включает в себя более высокие ступени лестницы, элементы потолка (например, проем в верхнем этаже или соборные потолки) или верхние шкафы.

Эти объекты считаются «скрытыми» на плане этажа, потому что вы не увидите их, если посмотрите вниз с высоты 4 фута. Итак, чтобы нарисовать их, мы используем тонкие пунктирные линии.

Прочие виды использования веса линии

Кроме того, для графических соображений можно использовать линии разной толщины. Объект, у которого много деталей на небольшом пространстве, будет иметь более тонкие линии, чтобы его было легче понять. Его также можно использовать для иерархии элементов. Например, менее важные элементы, такие как отделка пола, будут выделены более тонкими линиями, чтобы привлечь внимание к основным элементам.

Пунктирная линия также используется для обозначения любого скрытого объекта, даже если он не выше 4 футов. Например, в лестнице подступенок будет показан пунктиром, потому что он скрыт ступенями и выступом. Также штриховой линией будет обозначена та часть посудомоечной машины, которая находится под столешницей.

Резюме

Большой: прорезать архитектурные элементы, такие как внутренние и наружные стены

Среда: двери, окна, лестницы, границы пола, столешница и другие архитектурные элементы, вид сверху

Тонкие: мебель, техника и символы

Тонкие (пунктирные): скрытые объекты, элементы потолка, подступенки (лестницы) и т. д.

Сверхтонкие: материалы (полы) и другие элементы поверхности

Элементы заливаются черным цветом, когда они прорезаются. На плане этажа это в основном стены или колонны.

Общий вид

Это общий вид использования весовой линии.

Исключения

Правило 4 футов соблюдается почти всегда, но не всегда. Например:

В подвале мы часто видим окна, которые находятся только в верхней части стены. Однако, если мы будем следовать правилу 4 футов, эти окна не появятся ни на одном плане этажа. Поскольку они являются очень важным элементом здания, мы можем принять решение показать их так, как если бы они были обычными окнами.

Разделить уровни. Они представлены на плане ближайшего этажа. Нет никакой разницы между тем, как отрисовываются разделенные уровни и остальная часть уровня. Правило 4 футов игнорируется, потому что представление уровня разделения было бы слишком сложным для понимания.

Некоторые предметы мебели нарисованы так, как если бы их видели сверху, даже если они прорезаны, как холодильник, потому что изображение внутренней части холодильника не добавило бы никаких полезных деталей. Тем не менее, мы склонны показывать внутреннюю часть нестандартной или встроенной мебели, такой как кладовые.

Какие части здания изображены?

Обычно на плане этажа все показано. Это включает в себя солярии, парадные веранды, террасы и т. д. Однако внутреннее пространство всегда является наиболее важной частью для представления, если невозможно нарисовать внешние пространства.

Наружные помещения

Внешние элементы будут отрисовываться только на том уровне, на котором они находятся.

Например, на первом этаже нарисованы палуба и переднее крыльцо, а также наружная лестница и перила. Однако мы не видим дорожного покрытия на земле, потому что оно не считается находящимся на одном уровне.

На втором этаже мы не увидим палубу или переднее крыльцо, потому что они находятся уровнем ниже. Однако если на втором этаже есть балкон, мы его увидим.

В подвале обычно ничего снаружи не показывают, потому что это только земля вокруг стен фундамента.

Базовый план

Входная дверь обычно выровнена по направлению к нижней части плана.

Все планы этажей одного и того же здания должны быть ориентированы одинаково. Кроме того, если вы поместите их поверх других, вы сможете сделать их подходящими друг к другу.

Наружные стены

Стандартных размеров для наружных стен нет, потому что вариантов сборки очень много.

Стены, как правило, толще в тех частях мира, где зимой холодно и требуется изоляция.

Еще один элемент, который сильно влияет на толщину стены, — это сайдинг. Кирпичные стены будут толще, чем стены из легкого сайдинга.

Более толстый сайдинг: каменная кладка, такая как кирпичи и камни (большая часть этого типа сайдинга имеет толщину около 3 ½ дюйма)

Более тонкий сайдинг: дерево, алюминий, фиброцемент, винил, штукатурка и т. д. (сайдинг может быть толщиной до ¾’’)

Кроме того, не все стены строятся одинаково. Дом, построенный в 1920-х годах, не будет иметь такой же толщины стен, потому что в нем не будут использоваться те методы строительства, которые мы используем сегодня.

Тип структуры также влияет на толщину. Большинство домов имеют деревянную конструкцию, но коммерческие здания могут иметь стальную или бетонную конструкцию.

Стены в подвале толще, чем другие стены, потому что они фундаментные стены и сделаны из бетона.

Обычно очертания наружных стен имеют максимально простую форму. Например, многие бунгало имеют прямоугольную форму. Внутри стены может быть больше элементов, но обычно внешние стены будут в основном плоскими.

Перегородки

Внутренние стены называются перегородками.

Наиболее распространенная толщина перегородок в настоящее время составляет 4 ½’’. Они сделаны из 2×4 (толщиной 3 ½ дюйма) и гипсокартона ½ дюйма с каждой стороны.

Некоторые перегородки могут быть толще. Например, если через перегородку проходит сантехника, 2×4 иногда заменяют на 2×6, в результате чего получается перегородка 6 ½ дюймов.

Перегородки, которые должны быть звукоизолированы или огнестойки, также часто бывают толще. Например, перегородки, разделяющие квартиры или некоторые перегородки в коммерческих или административных зданиях.

Несущие стены также могут быть толще.

Стены не достигают потолка

Некоторые перегородки внутри дома могут быть на половину своей высоты.

Они представлены той же толщины, что и стены, но не залиты черным цветом, потому что не прорезаны.

Конструктивные элементы

На плане этажа можно увидеть несколько структурных элементов, таких как несущие стены, колонны и балки.

Они должны быть выровнены друг с другом, потому что конструктивные элементы здания располагаются по горизонтальной и вертикальной осям.

Колонны изображаются так же, как стены (закрашены черным), а балки — как арки, если они видны. (колонны и балки вместе образуют арки).

Лестница

Лестницы являются одним из самых сложных элементов для представления, потому что они могут легко запутать людей, смотрящих на план этажа, чтобы понять их направление.

На плане этажа части лестницы и размеры, которые мы можем видеть, – это ширина лестницы, площадка и резьба.

Подступенки показаны пунктирными линиями, а резьбы — обычными линиями. Поручни также часто изображаются двумя линиями на расстоянии 2 дюймов друг от друга.

Словарь

Это словарь, используемый для проектирования частей лестницы:

  • Шаг
  • Поручень
  • Тема
  • Подступенок
  • Перила

Типы лестниц

Лестница вверх

Поскольку план этажа обрезан на 4 фута, не все ступени видны одинаково.

Ступени ниже 4 футов представлены сплошной линией.

Ступени выше 4 футов показаны пунктирной линией.

Место, где делается разрез на 4 фута, обозначено пунктирной линией. Обычно мы всегда делаем разрез после 4-5 шагов.

Чтобы указать направление лестницы, мы должны написать UP в начале лестницы. Стрелка начинается внизу лестницы и идет вверх до символа ломаной линии.

Перила обычно изображаются только до символа ломаной линии.

Лестница вниз

Лестницы, идущие вниз, видны сверху, поэтому все ступени представляют собой непрерывные линии.

Чтобы указать направление лестницы, мы должны написать DN в начале лестницы. Стрелка следует по направлению вниз до последней видимой ступени.

Отверстие в полу

Иногда у нас есть отверстие в полу. Мы нарисуем X, чтобы показать это отверстие.

Лестница вниз

Показаны только ступени, видимые через отверстие в полу. Мы не будем рисовать шаги, которые скрыты.

Комбинированные лестницы вверх и вниз

Иногда лестницы, ведущие вверх, и лестницы, ведущие вниз, перекрываются.

Лестница, ведущая вверх, представлена ​​таким же образом, но мы заставляем их останавливаться на символе ломаной линии.

Лестница, ведущая вниз, такая же, за исключением того, что она останавливается там, где начинается лестница вверх. Также нам нужно поставить для них еще одну ломаную линию, чтобы указать, что они продолжаются дальше.

Стандартные размеры (CCQ 2010)

Посадка: Должна быть не меньше ширины нити

Резьба: мин. 34 дюйма, ширина

Минимум 2 дюйма между стеной и поручнем

Стандартные размеры (CCQ 2010)

Подступенок: макс. 7 7/8″ и мин. 4 7/8″.

Выступ: максимум 1 дюйм

Обратите внимание, что не все лестницы соответствуют этим стандартам. Старые лестницы могут не соответствовать нормам.

Двери

Стандартные размеры — межкомнатные двери

Межкомнатные двери должны быть преимущественно одного размера. Обычно в одном доме не более 2-3 разных размеров.

Стандартные размеры — наружные двери

Минимальный зазор

Минимальный зазор между проемом двери и соседней перегородкой – 3 дюйма 9.0003

Порог наружной двери

Порог представляет собой небольшую «ступеньку» в нижней части двери. У наружных дверей есть один, но у большинства внутренних дверей его нет.

Порог межкомнатной двери

Дверь также имеет порог при смене напольного покрытия. Бывший. : деревянный пол на керамический пол.

Однако, если на плане этажа не представлено какое-либо напольное покрытие, нет необходимости изображать порог этих дверей.

Арка

Арка может быть любого размера. Иногда они равны ширине двери, но могут быть и намного шире. Пунктирные линии обозначают стену над аркой.

Windows

Общее графическое изображение

Это графическое представление одинарного и двойного окна со средним уровнем детализации. Он обычно используется, потому что он показывает импосты и раму.

Навесная стена

Навесная стена — это тип стеновой системы, используемый в коммерческих или институциональных зданиях в крупномасштабных проектах.

Он состоит из тонкого металлического каркаса со стеклом и легкими раздвижными панелями.

Ненесущие стены не используются в домах. Стены в жилых домах, полностью выполненные из стекла, представляют собой стены окон, которые не изображаются одинаково.

Навесная стена — вид сверху

Графическое представление очень похоже на окно. Однако он тоньше и не находится внутри стены, потому что навесная стена имеет собственную стеновую систему.

Кроме того, остекление не центрировано в раме, оно обычно ближе к экстерьеру.

Навесная стена — вид сверху

Толщина сильно варьируется от навесной стены к другой, но мы часто видим стойки толщиной от 3 ½ до 7 ½ дюймов.

Солярий

Солярии всегда представлены на планах этажей.

Иногда стена в этой части дома будет тоньше, потому что они не всегда изолированы. Это могут быть окна в стене или только окна с конструктивными элементами. Рисовать их — это все равно, что вставлять окна в стену.

Обозначение помещения и размеры

Идентификационный номер

Все помещения обычно отождествляют с их размерами, кроме кладовых и небольших кладовых. Коридор и другие зоны циркуляции также определены. Иногда может быть целесообразно выделить террасу или крыльцо, если снаружи много жилой площади.

Не существует общепринятого способа назвать комнаты, главное, чтобы он был логичным и понятным.

ВАННАЯ

ТУАЛЕТ (туалет)

КУХНЯ

СТОЛОВАЯ

КОРИДОР

ГЛАВНАЯ СПАЛЬНЯ

ГОСТЕВАЯ СПАЛЬНЯ

СПАЛЬНЯ 1,2. ..

ОФИС

ПРАЧЕЧНАЯ

СЕМЕЙНЫЙ НОМЕР

СПОРТИВНЫЙ ЗАЛ

ГАРАЖ

СОЛЯРИЙ

ГАРДЕРОБНАЯ

Если места для написания полного названия комнаты недостаточно, можно использовать сокращения. Например, WASHROOM часто становится WC или BATHROOM только BATH. Просто не забудьте написать это одинаково на всех планах одного и того же дома, чтобы это было легко понять.

Размеры

Мы всегда начинаем с горизонтального измерения, а затем вертикального.

Размеры – Гардероб

Когда в комнате есть шкаф, мы часто включаем его в размеры. Однако у входа обычно есть своя идентификация и размеры.

Размеры – Форма комнаты

Если комната не имеет квадратной или прямоугольной формы, мы берем размер, наиболее репрезентативный для пространства. Размеры приблизительны, поэтому не имеет значения, если размер не совсем точен.

Размеры — открытая площадка

Когда это открытая площадка и между комнатами нет разделения, нам нужно создать воображаемые разделения, угадывая, где заканчивается комната. После, снимаем размеры как обычно.

Графические стандарты

Есть несколько размеров, которые должны быть одинаковыми в большинстве домов.

Коридоры или любые другие проходные помещения имеют ширину не менее 3 футов 0 дюймов.

Шкаф обычно имеет ширину минимум 2 фута-0 дюймов.

Столешницы минимум 24″.

Подъезды

Обычно перед входами в здание ставят небольшие треугольники, чтобы их было легче заметить на плане этажа. Черный треугольник часто обозначает главный вход, а пустой треугольник — второстепенные входы.

Шкаф

Тонкой линией и штриховой линией изображена внутренняя часть шкафа (столб и полка). Вешалки также рисуются опционально.

Отверстие в полу

Отверстия в полу на плане обозначены буквой «Х» тонкими линиями.

Когда вы посещаете urbanimmersive.com, мы можем хранить или извлекать информацию о вашем опыте на нашем веб-сайте в основном в виде файлов cookie. Эта информация может касаться вашего браузера, вашего IP-адреса, посещенных страниц и в основном используется для того, чтобы сайт работал в соответствии с вашими ожиданиями и чтобы предложить вам персонализированный опыт работы с нашим веб-сайтом и нашими услугами.

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

“Мне нравится широта ваших курсов HVAC; не только экология или энергосбережение

Курсы. “

Рассел Бейли, стр. меня к новым источникам

информации.”



Стивен Дедак, ЧП

Нью-Джерси

  • 2

    92

    92

    92 Я многому научился, а их было

    очень быстро отвечают на вопросы.

    Это было на высшем уровне. Буду использовать

    снова. Спасибо.”

    Blair Hayward, P.E.

    Альберта, Канада

    “Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

    Я передам название вашей компании

    другим сотрудникам.”



    Рой Пфлейдерер, ЧП

    Нью-Йорк

    «Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком с деталями аварии в Канзас-Сити

    02 02

    2

    2

    9 Hyatt».

    Майкл Морган, ЧП

    Техас

    “Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

    Информативный и полезный

    В моей работе. “

    Уильям Сенкевич, P.E.

    Флорида

    “. Вы

    – лучшие, которые я нашел. “

    Рассел Смит, P.E.

    Pennsylvania

    ” Я полагаю, что это так. PDH, дав время на просмотр

    материал.”



    Хесус Сьерра, ЧП

    Калифорния

    “Спасибо, что позволили мне просмотреть неправильные ответы. В действительности,

    человек изучает больше

    от неудач. »

    John Scondras, P.E.

    Pennsylvania

    Pennsylvania

    . учеба является эффективным

    way of teaching.”





    Jack Lundberg, P.E.

    Wisconsin

    “I am very impressed with the way you present the courses; i.e., allowing the

    student to review the course

    material before paying and

    receiving the quiz.”

    Arvin Swanger, P.E.

    Virginia

    “Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился, и мне очень понравилось.”





    Мехди Рахими, ЧП

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения онлайн-курсов

    ».

    Уильям Валериоти, ЧП

    Техас

    “Этот материал во многом оправдал мои ожидания. Курс был прост для изучения. Фотографии в основном хорошо иллюстрировали

    обсуждаемые темы.”



    Майкл Райан, ЧП

    Пенсильвания

    “Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







    Джеральд Нотт, ЧП

    New Jersey

    “Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

    Информативный, выгодный и экономичный. все инженеры».

    Джеймс Шурелл, ЧП

    Огайо

    «Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

    не основаны на некоторых неясных Раздел

    из законов, которые не применяют

    до “нормальная” практика.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы вернуться к своему медицинскому прибору

    организации. “0440

    Теннесси

    “Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий.”





    Юджин Бойл, ЧП

    Калифорния

    «Это был очень приятный опыт.0440

    использование. Большое спасибо. “

    Патриция Адамс, P.E.

    Канзас

    ” Отличный способ достижения непрерывного образования PE в рамках лицензиата.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Это поможет распечатать викторину во время

    просмотр текстового материала. I

    Также ценит просмотр

    Фактические случаи. “0

    Jacquelyn Brooks, P.E.

    Florida . Erry in in in in in in in in in in in in in in in vellow in in in vellow in in in vellow in in in in vellow in vellow in vellow in in in in in in vers in vellow in refer serized brooks. Тест

    требовал исследований в документе

    , но ответов было

    всегда доступен.”

    Гарольд Катлер, ЧП

    Массачусетс

    “Это было эффективное использование моего времени. Спасибо за различные выборы

    в дорожно -транспортной инженерии, которые мне нужно

    , чтобы выполнить требования

    Сертификация PTOE.

    Joseph GilRoy, P.E.

  • 9000 2 .

    “Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.”





    Ричард Роудс, ЧП

    Мэриленд

    “Защитное заземление многому меня научило. Пока что все курсы, которые я посещал, были великолепны.



    Кристина Николас, ЧП

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

    .

    Деннис Мейер, ЧП

    Айдахо

    “Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры могут получить блоки PDH

    в любое время. Очень удобно.”



    Пол Абелла, ЧП

    Аризона

    “Пока все было отлично! Я не имею много времени, у меня не так много

    Время, чтобы исследовать, откуда до

    .

    “Это было очень информативно и образовательно. Легко , чтобы понять с иллюстрациями

    и графики, определенно . .”

    Виктор Окампо, P.Eng.

    Альберта, Канада

    “Хороший обзор принципов полупроводников. Мне понравилось проходить курс в 9 лет.0440

    Мой собственный темп во время моего Утренний

    ТУМСЕТ

    . загрузите документы и пройдите тест

    . Я бы очень рекомендовал бы

    всем нуждающимся

    CE units.”

     Mark Hardcastle, P.E.

    Missouri

    “Very good selection of topics in numerous fields of engineering.”







    Randall Dreiling, PE

    Миссури

    «Я заново выучил то, что забыл. Я также рад помочь финансово

    по your promo email which

    reduced the price

    by 40%.”

    Conrado Casem, P.E.

    Tennessee

    “Excellent course at a reasonable цена. Я буду пользоваться вашими услугами в будущем».«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

    и правила Нью-Мексико

    ».



    Брун Гильберт, ЧП

    Калифорния

    “Мне очень понравились занятия. Они стоили времени и усилий.”







    Дэвид Рейнольдс, ЧП

    Канзас

    “Очень доволен качеством тестовых документов. Воспользуюсь CEDengineerng

    , когда потребуется дополнительная сертификация

    .”



    Томас Каппеллин, ЧП

    Иллинойс

    “У меня истек срок действия курса, но вы все равно выполнили обязательство и

    дали мне то, за что я заплатил – очень

    ценю!”



    Джефф Ханслик, ЧП

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы

    для инженеров».





    Майк Зайдл, ЧП

    Небраска

    «Учебный курс был по разумной цене, материал был кратким и

    хорошо организованным».





    Глен Шварц, ЧП

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока

    является хорошим справочным материалом

    для дизайна дерева».



    Брайан Адамс, ЧП

    Миннесота

    «Отлично, и мы смогли получить полезные рекомендации с помощью простого телефонного звонка».







    Роберт Велнер, ЧП

    New York

    “У меня был большой опыт работы с прибрежным строительством – проектирование

    .



    Денис Солано, ЧП

    Флорида

    “Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

    хорошо подготовлено. Мне нравится возможность загрузить учебный материал на

    Обзор, где бы ни был и

    ВСЕГДА ». Сохраняйте широкий выбор тем на выбор».







    Уильям Бараттино, ЧП

    Вирджиния

    “Процесс прямой, никакой чепухи. Хороший опыт.”







    Тайрон Бааш, ЧП

    Иллинойс

    “Вопросы на экзамене были наводящими и демонстрировали понимание материала

    . Тщательный

    and comprehensive.”



    Michael Tobin, P.E.

    Arizona

    “This is my second course and I liked what the course offered to me that

    would help in моя линия

    работы. Я обязательно воспользуюсь этим сайтом снова.”







    Анджела Уотсон, ЧП

    Монтана

    “Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.”







    Кеннет Пейдж, ЧП

    Мэриленд

    «Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





    Луан Мане, ЧП

    Conneticut

    “Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

    вернуться, чтобы пройти тест.”





    Алекс Млсна, ЧП

    Индиана

    “Я оценил количество информации, предоставленной для класса. Я знаю

    Это вся информация, которую я могу

    Использование в реальных .

    курс.”Нью-Джерси

    “Веб-сайт прост в использовании, вы можете скачать материал для изучения, затем вернуться

    и пройти тест. Расписание .”

    Майкл Гладд, ЧП

    Грузия

    “Спасибо за хорошие курсы на протяжении многих лет.”







    Деннис Фундзак, ЧП

    Огайо

    “Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

    . Спасибо, что сделали этот процесс простым.”



    Фред Шайбе, ЧП

    Висконсин

    “Положительный опыт. Быстро нашел подходящий мне курс и закончил его

    Один час PDH в

    Один час. “

    Стив Торкильдсон, P.E.

    South Carolina

    ” I Liked для загрузки Dockerina

    “I Liked для загрузки Dockerina

    ” I Liked для загрузки Dockerina

    “I Liked. и пригодность, прежде чем

    иметь для оплаты

    материала.”

    Richard Wymelenberg, P.E.0439 Мэриленд

    «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».







    Дуглас Стаффорд, ЧП

    Техас

    “Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

    процессе, который нуждается в

    улучшении.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
