Разрезы здания » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП “Фотограмметрия”

Разрез – это ортогональная проекция объекта.

Для большей наглядности представьте, что какой-то предмет был разрезан некой секущей плоскостью, и теперь можно увидеть материал, из которого сделан этот предмет, его внутреннее строение или конструкцию. Теоретически производить разрез можно в любом направлении. Но для того, чтобы отличать разрез от плана этажа, его делают обычно в вертикальной плоскости, как и остальные ортогональные проекции, все плоскости, параллельные картинной плоскости, передают информацию о размере объекта, его форме и пропорциях.

Разрезы используют, чтобы проектировать и соединять детали конструкций сооружения, а также для установки оборудования и дверных у оконных переплетов (столярки), в архитектурной графике в первую очередь выполняют разрез здания, чтобы показать взаиморасположение пола, стен и крыши, связь между ними, а также их размеры и вертикальный масштаб сооружения, определяемый этими элементами.


– на чертеже разреза можно детально показать строение пола, стен и крыши здания, определить высоту здания и проследить связь внутреннего и внешнего пространства.
– на конструктивном разрезе можно показать строительные материалы и внутреннее устройство деталей здания.

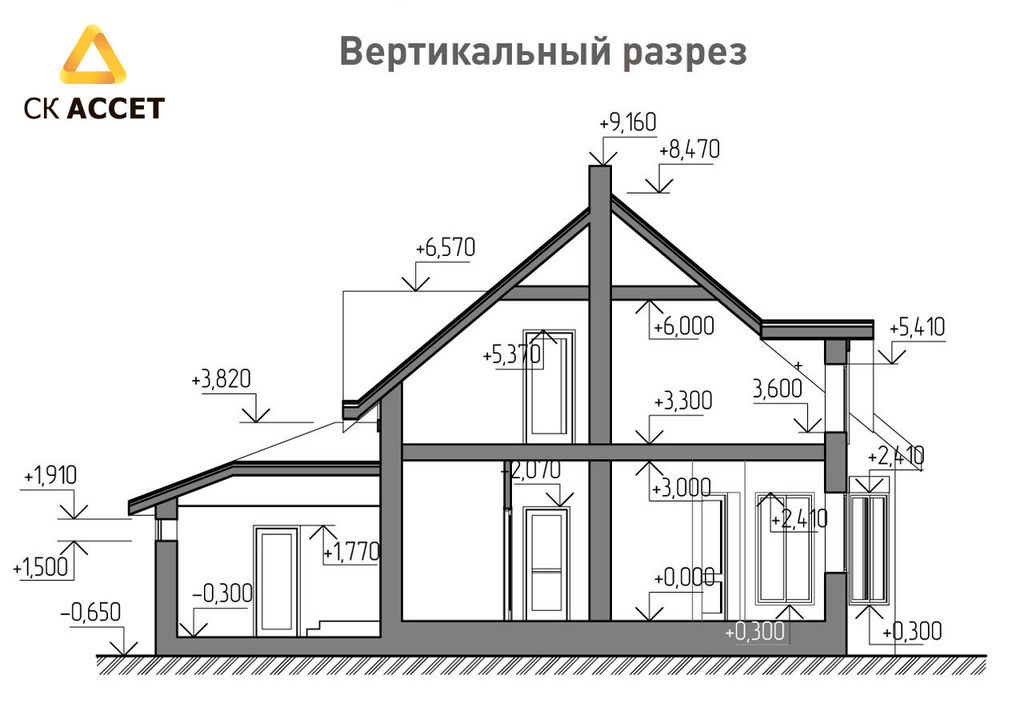

Разрез здания – это вертикальное сечение здания, представьте, что вы разрезали здание по вертикали, а затем отодвинули одну часть. Разрезом здания будет называться ортогональная проекция оставшейся части здания, расположенная параллельно вертикальной картинной плоскости или совпадающая с плоскостью сечения.

– Разрезы здания показывают форму и вертикальный масштаб внутреннего пространства, расположение дверных и оконных проемов в этом пространстве, взаимосвязь между внутренними помещениями по вертикали, а также взаимосвязь внешнего и внутреннего пространства.
– Позади плоскости сечения видны развертки внутренних стен, а также предметы, которые находятся в помещении позади вертикальной плоскости сечения.


– Местоположение плоскости сечения на чертеже обозначают условной штрих-пунктирной линией, состоящей из тонких, довольно длинных отрезков, разделенных точками.
– Нет необходимости вычерчивать эту линию разреза через весь план этажа, нужно по крайней мере частично захватить внешние границы строения.
– Стрелками на концах линии следует указать направление вида.

Компьютерный чертеж разреза.
Для выполнения чертежей в компьютерных программах трехмерного моделирования используются плоскости сечения, параллельные или перпендикулярные фасаду.

Разрезная линия по зданию должно быть непрерывной и параллельной основным стенам.
Используйте ломаную линию сечения только в тех случаях, когда это необходимо.

• У зданий с симметричным планом плоскость сечения располагается вдоль оси симметрии.

• В остальных случаях плоскость сечения проходит по самым значительным участкам здания и в том направлении, которое позволяет показать характерные особенности пространства.

• Одного разреза, как правило, недостаточно для создания полной картины, кроме тех случаев, когда планировка здания чрезвычайно проста. Также следует помнить, что разрез здания – это всего лишь часть серии взаимосвязанных ортогональных проекций.

1. Разрез проходит через оконные и дверные проемы, перепады уровней пола и крыши, отверстия в крыше и другие значительные пространственные элементы здания.
2. Никогда не проводите линию разреза через отдельно стоящие колонны или столбы, чтобы они не выглядели как стены и не создавали неверное впечатление о пространстве.
3. Чтобы передать масштаб изображаемого здания, можно включать в чертеж разреза фигуры людей.

4. Чертеж разреза включает в себя фундамент, на котором стоит здание.

Последовательный ряд разрезов зачастую лучше передает изменения сложных и несимметричных объемов, чем один разрез.
Расположите на чертеже ряд разрезов либо по вертикали, либо по горизонтали параллельно друг другую.
Разрезы, выполненные таким образом, будет легче прочитать и понять.

Зачастую чертежи разрезов делают более обширными, включая в него участок и окружающий ландшафт. Благодаря этому можно понять, как соотносится проектируемое здание с окружающим пространством и как оно расположено по отношению к поверхности земли: стоит над ней, нависает над ней или находится под землей. Кроме того, на чертежах разрезов можно показать связь между внутренними помещениями и внешним пространством, а также связь между несколькими зданиями.

Разрез здания. Вертикальная проекция части здания, находящейся за плоскостью сечения. Разрез здания.

По возможности всегда, особенно проектирую городские сооружения, включайте в разрезы здания примыкающие структуры. Вы можете выполнить разрезы одновременно с разрезом здания, либо они должны быть показаны в виде вертикальной проекции за плоскостью сечения.

Источник:

книга: Архитектурная графика
Изд-во Астрель – М.:АСТ, 2007. Перевод на русский язык, 2006
Литература учебная.
Автор: Франсис Д.К. Чинь

Введение: Первое издание этой книги знакомило студентов с разнообразными инструментами для рисования, техниками черчения и условными обозначениями, принятыми в проектировании. Автор первого и последующих изданий пытался в простой и доступной форме объяснишь основные методы архитектурной графики. В четвертом издании, при сохранении доходчивости и наглядности подачи изучаемого материала, были внесены некоторые существенные изменения.

Распечатать

Разрезы здания. Разрез по наружной стене.

Под разрезом здания подразумевается разрез, выполненный вертикально секущей плоскостью, проходящей поперёк (поперечный разрез) или вдоль (продольный разрез) здания. Секущая плоскость должна обязательно проходить по оконным и дверным проёмам. Положение секущей плоскости и направление взгляда выбирается с расчётом получения максимальной информации о форме, конструктивных особенностях и высотных размерах элементов здания. Иногда секущая плоскость может быть принята «ступенькой», чтобы более подробно отразить конструктивные особенности здания. Из видимых элементов на разрезах изображают только элементы конструкций здания открытые лестницы и площадки, находящиеся в непосредственно за линией плоскости разреза. Разрезы здания выполняются в масштабе М1:100 или М1:50, а масштаб разреза по наружной стене М1:20 или М1:25.

При вычерчивании разрезов элементы, попавшие в сечение, должны выделяться утолщёнными линиями, а в отдельных случаях штриховкой, используя условные обозначения материала конструкций. На проекции разреза вне контура чертежа, на расстоянии 15-20 мм, проставляются вертикальные линии размеров (фундамента, цоколя, оконных и дверных проёмов, высота крыши и т. д.) и числовые значения отметок (глубина заложения подошвы фундамента, высота отмостки, дневной поверхности земли, низа и верха проёмов, верха промежуточного (пояска) и венчающего карниза, конька кровли и т. д.). Внутри проекции разреза показываются числовые отметки уровня пола каждого этажа, отметки промежуточных площадок, низа несущих конструкций зальных покрытий.

Пол на грунте изображают одной толстой линией, пол на перекрытии и кровлю изображают одной сплошной тонкой линией независимо от числа слоёв в их конструкции. Состав и толщину слоёв покрытия указывают в выносной надписи (в виде «флажка»).

Итак, на разрезах наносят и указывают:

координационные оси здания и расстояние между нами и крайними осями;

отметки уровня земли, чистого пола всех этажей и площадок, низа несущих конструкций перекрытия и покрытия;

размеры и привязку (по высоте) проёмов, отверстий, ниш в стенах и перегородках;

– толщину стен и их привязку к координационным осям;

отметку верха стен, карнизов, уступов стен, низа и верха оконных и дверных проёмов, отметки пола всех этажей и промежуточных площадок лестниц и т.

д.

Лестницы должны находится в лестничных клетках с обеспечением естественного освещения через окна в наружных стенах. В домах односекционных или башенного типа естественное освещение может быть обеспечено через световой фонарь, расположенный над помещением лестничной клетки. Крупноэлементные конструкции лестниц в основном состоят из маршей и площадок, Мелкоэлементные лестницы – железобетонных ступеней и балок-косоуров. Высота проходов под лестничными площадками должна быть в чистоте (от пола до низа выступающих частей марша) не менее 2100 мм.

При построения лестницы в поперечном разрезе необходимо построить в тонких линиях сетку с размерами 150х300 мм, что соответствует размерам подступёнка h = 150 мм и размер проступи a = 300 мм. Графическая разбивка лестницы производится следующим образом. Высота этажа

Н (от пола до пола вышележащего этажа) разбивается на части, высоте ступени, т. е. Н = nh, где n число подступёнков. Если в пределах этажа два марша, то в каждом марше будет n/2 – 1 проступей. Заложение марша будет равно l (n/2 – 1). Длина марша в горизонтальной проекции L = l (n/2 – 1) + 2 t мм. Ширина лестничной клетки D = 2 t + d (в осях), где tширина лестничной площадки, d расстояние между маршами (50-100 мм). На проекции разреза лестницы марши, через которые проходит линия разреза, следует графически выделить.

Для кирпичных малоэтажных зданий несущими конструкциями покрытия будут являться, как правило, деревянные стропила – наслонные или висячие (Схемы 1 и 2). При сложной конфигурации крыши прежде чем выбрать место разреза следует вычертить эскиз-схему расположения стропил (план стропил), особенно это важно при наличии мансардного этажа. При вычерчивании карнизных узлов следует обратить внимание на выбор типа карниза (деревянный –

по «кобылкам», кирпичный или железобетонный).

В учебных целях предлагаются также и плоские покрытия (не более I = 0,03%) с использованием железобетонных плит: для покрытия с тёплым чердаком – керамзитобетонные сплошные плиты толщиной 200 мм и для покрытия с холодным чердаком – ребристые плиты также толщиной 200 мм (Схемы 3 и 4). В этих вариантах следует предусмотреть парапетные стенки высотой не менее 500 мм. Обратить внимание на герметизацию рулонного материала кровли у парапетной стенки.

Выбор шрифта

Табл. 1 Шрифт типа А (d = h /14)

Параметры шрифта

Относительные

размеры

Размеры, мм

Высота прописных букв h

14/14h

14 d

2,5

3,5

5,0

7,0

Высота строчных букв c

10/14h

10 d

1,8

2,5

3,5

5,0

Расстояние между буквами a

2/14h

2 d

0,3

0,5

0,7

1,0

Минимальный шаг строк b

22/14h

22 d

4,0

5,5

8,0

11,0

Минимальный расстояние между словами e

6/14h

6 d

1,1

1,5

2,1

3,0

Толщина линий шрифта d

1/14h

d

0,2

0,3

0,4

0,5

Табл. 2 Шрифт типа Б (d = h /10)

Параметры шрифта

Относительные

размеры

Размеры, мм

Высота прописных букв h

14/10 h

10 d

1,8

2,5

5,0

7,0

Высота строчных букв c

10/10 h

7 d

1,3

1,8

3,5

5,0

Расстояние между буквами a

2/10 h

2 d

0,3

0,5

1,0

1,4

Минимальный шаг строк b

22/10 h

17 d

3,1

4,3

8,5

12,0

Минимальный расстояние между словами e

6/10 h

6 d

1,1

1,5

3,0

4,2

Толщина линий шрифта d

1/10 h

d

0,2

0,3

0,5

0,7

Литература

Для выполнения архитектурно-конструктивных чертежей рекомендуется использовать следующую литературу и материалы:

  1. ГОСТ 21. 501.93 СПДС Правила выполнения архитектурно-строительных рабочих чертежей.

  2. СНиП 2.08.01-89*Жилые здания / Минстрой России. – М.: ГП ЦПП, 1996. – 16 с.

  3. Пособие по проектированию жилых зданий /ЦНИИЭП жилища Госкомархитектуры. Вып. 3.

Конструкции жилых зданий (к СНиП 2.08.01 – 85). – М.: Стройиздат, 1989. – 304 с.

  1. Брилинг Н.С., Балягин С.Н., Симонин С.И. Справочник по строительному черчению. Стройиздат, М., 1987.

  2. Черкасов Н.А. АРХИТЕКТУРА. Издательство «Будiвельник, Киев, 1968.

  3. Студенческие работы, выполненные в предыдущие годы на 2-м курсе. Кабинет кафедры ИСД.

Приложение.

17

Тема 1.1 Назначение разрезов, виды их — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного. ..

Когда производится ограждение поезда, остановившегося на перегоне: Во всех случаях немедленно должно быть ограждено место препятствия для движения поездов на смежном пути двухпутного…

Динамика и детерминанты показателей газоанализа юных спортсменов в восстановительном периоде после лабораторных нагрузок до отказа…

Интересное:

Финансовый рынок и его значение в управлении денежными потоками на современном этапе: любому предприятию для расширения производства и увеличения прибыли нужны…

Подходы к решению темы фильма: Существует три основных типа исторического фильма, имеющих между собой много общего…

Инженерная защита территорий, зданий и сооружений от опасных геологических процессов: Изучение оползневых явлений, оценка устойчивости склонов и проектирование противооползневых сооружений — актуальнейшие задачи, стоящие перед отечественными…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 2 из 3Следующая ⇒

Чтобы показать конструктивное решение здания, его объёмно-планировочные параметры (высоту этажа, помещения, высоту здания, ширину и т. д.), необходимо выполнить разрез здания. Для этого нужно здание мысленно разрезать вертикальной секущей плоскостью, удалив всё, что находится перед ней и показать на чертеже всё, что расположено в плоскости и за секущей плоскостью.

Разрезом зданияназывается изображение здания, мысленно рассечённого вертикальной плоскостью. На разрезе здания показывается то, что получается в секущей плоскости и что расположено за ней (рисунок 1).

      Рисунок 1 – Схема образования вертикального разреза

Правила выполнения чертежей разрезов зданий установлены ГОСТ 21.501-80. СПДС.

Положение секущей плоскости для построения разреза здания назначают с таким расчётом, чтобы при минимальном количестве разрезов наиболее полно выявить объёмно-планировочное и конструктивные решения здания, его высотные отметки, с указанием оконных, дверных проёмов, расположения и решение лестниц и лестничных клеток, балконов лоджий и т. д. Положение секущей плоскости задаётся на плане этажей здания линией разреза согласно ГОСТ 21.1101-92.СПДС.

В зависимости от расположения секущей плоскости на плане этажа разрезы бывают: продольные и поперечные. В гражданских зданиях обычно выполняют поперечный разрез по лестничной клетке (рисунок 2).





Рисунок 2 – Поперечный разрез здания



Разрезы зданий выполняются в зависимости от насыщенности изображения, размеров здания в масштабе М1:50; 1:100; 1:200.

При выполнении чертежа разреза здания размеры наносятся в соответствии с требованиями ГОСТ 2.307-68*. ЕСКД и ГОСТ 21.1101-92. СПДПС.

На чертежах разрезов зданий без подвалов грунт и элементы конструкций, расположенных ниже фундаментных балок и верхней части ленточных фундаментов, не изображают.

Пол на грунте показывают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией, независимо от числа слоев их конструкции.

Состав и толщину слоёв покрытия указывают в высотной надписи. Если в нескольких разрезах изображены одинаковые покрытия, не отличающиеся по составу, выносную надпись выполняют на одном из разрезов, а в других дают ссылку на разрез, содержащий полную выносимую надпись.

Линии контура элементов конструкций на чертеже разреза изображают сплошной толстой линией, видимые контуры элементов, не попадающих в плоскость разреза, изображают сплошной тонкой линией.

Так как чертежи подземных конструкций здания (нулевой цикл) выделяют в самостоятельный основной комплект рабочих чертежей и разрабатывают с достаточной полнотой, разрез здания выполняют выше уровня грунта. В таких случаях на разрезах наружные стены подвалов изображают контуром.

Размеры элементов и конструкций здания при вычерчивании деталей определяют по планам этажей здания, строительным каталогам, стандартам и нормам в соответствии с расчётом.

Расстояния по высоте между оконными проёмами в жилых и общественных зданиях при номинальной высоте этажа Н0, кратной 3М, принимают 600, 900, 1200, 1500 и 1800мм. Высоту низа оконного проёма принимают от уровня пола 750 – 900мм.

Чертежам разрезов здания присваивают общую последовательную нумерацию арабскими цифрами в пределах основного комплекта рабочих чертежей.

Названия разрезов располагают над чертежом по середине его. В названиях разрезов указывают обозначение соответствующей секущей плоскости, например: «РАЗРЕЗ 1-1». Если на листе находится только одно изображение чертежа, то название его указывается только в основной надписи чертежа.



⇐ Предыдущая123Следующая ⇒

Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ – конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой…

Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции…

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰). ..



РАЗРЕЗЫ ЗДАНИЙ презентация, доклад, проект

Слайд 1
Текст слайда:

РАЗРЕЗЫ ЗДАНИЙ


Слайд 2
Текст слайда:

www.themegallery.com

Company Logo

РАЗРЕЗЫ ЗДАНИЯ

Чтобы выявить внутренний вид помещения и расположение архитектурных элементов интерьера, составляют архитектурные разрезы здания.


Слайд 3
Текст слайда:

www.themegallery.com

Company Logo

На таких разрезах не показывают конструкции фундаментов, перекрытий стропил, но проставляют размеры и высотные отметки


Слайд 4
Текст слайда:

www.themegallery.com

Company Logo

Разрез – это сечение здания вертикальной секущей плоскостью.


Слайд 5
Текст слайда:

www.themegallery.com

Company Logo

Алгоритм построения разреза здания

Проводят вертикальные координационные оси основных несущих конструкций стен
Перпендикулярно координационным осям вычерчивают горизонтальные линии уровней: поверхности земли (тротуара), пола всех этажей и верх чердачного перекрытия


Слайд 6
Текст слайда:

www. themegallery.com

Company Logo

Алгоритм построения разреза здания

Наносят тонкими линиями контуры наружных и внутренних стен и перегородок, которые входят в разрез,
Наносят также высоты междуэтажных и чердачных перекрытий, конька крыши.
Вычерчивают выносы карниза и цоколя, скаты крыши


Слайд 7
Текст слайда:

www.themegallery.com

Company Logo

Алгоритм построения разреза здания

Намечают в наружных и внутренних стенах оконные и дверные проемы.
Проводят выносные и размерные линии.
Вычерчивают маркировочные кружки и высотные отметки


Слайд 8
Текст слайда:

www.themegallery.com

Company Logo

Алгоритм построения разреза здания

Выполняют обводку разреза
проставляют высотные отметки и размеры.
Удаляют лишние линии


Слайд 9
Текст слайда:

www. themegallery.com

Company Logo

ЛЕСТНИЦА

Каждая лестница состоит из маршей, представляющих собой наклонную ступенчатую часть лестницы, соединяющих две площадки. Лестничные площадки, устраиваемые на уровне каждого этажа, называются этажными, а между этажами – междуэтажными..


Слайд 10
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА

В состав марша входят ограждения –перила. Высота ограждения 90-95 см, несущие элементы марша своими концами упираются на несущие железобетонные балки – площадочные балки.


Слайд 11
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА

Высота подъема одномаршевой лестницы равна высоте этажа.
У двух маршевой лестницы высота подъема одного марша принимается равной половине высоты этажа.
Чаще всего применяются двухмаршевые лестницы.
Ширину маршей обычно принимают в пределах 90-240 см, пожарное расстояние между маршами 80-120 мм, ширина лестничных площадок должна быть не менее ширины марша


Слайд 12
Текст слайда:

www. themegallery.com

Company Logo

ЛЕСТНИЦА

Основным элементом лестницы является ступень, которая состоит из проступи b и подступенка h

Ь=З10 -300 Проступь


Слайд 13
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА

Разбивка лестницы на ступени в плане производится одновременно с разбивкой ступеней по высоте в разрезе, поэтому при вычерчивании общего чертежа здания необходимо перейти к вычерчиванию разреза, не закончив плана.
При этом на плане видны проступи, а на разрезе – подступенки.
В каждом марше проступей будет на одну меньше, чем подступенков, так как одна ступень входит в ширину площадки. Эта ступень называется фризовой


Слайд 14
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА

Для вычерчивания лестничной клетки в разрезе делается расчет количества ступеней в марше.
Например, высота этажа Н = 3000 мм. Высота одного марша h = Н/2 = 1500 мм. В рассматриваемом примере высота подступенка 150мм, ширина проступи 300мм. Тогда число подступенков равно:1500/150 = 10, а так как проступь последней ступени каждого марша совпадает с уровнем площадки (фризовая ступень) и включается в нее, то в плане каждогомарша число проступей меньше числа подступенков на одну, т.е. количество проступей в марше равно 9.


Слайд 15
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА НА РАЗРЕЗЕ

от внутренней стены откладывают ширину площадки 1410 мм и девять раз по 300 мм, через полученные точки проводят вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка а) и соединяют наклонной прямой эту точку с крайней точкой (точка Ь) уровня вышележащей промежуточной площадки. Прямая ab пересекает вертикальные линии в точках, через которые проводят горизонтальные линии (проступи) и вертикальные (подступенки).


Слайд 16
Текст слайда:

www.themegallery.com

Company Logo

ЛЕСТНИЦА НА ПЛАНЕ

Ширина лестничной клетки В на плане равна суммарной ширине обоих маршей плюс промежуток между ними. Промежуток С, необходимый для пропуска пожарного шланга, должен быть 100мм. На плане лестницы разделить ширину лестничной клетки пополам (рис. 2.18), отложить ширину С = 100 мм, а затем вычертить проступи в соответствии с разрезом.


Скачать презентацию

Разрез многоэтажного дома – WikiHome

При изготовлении проектной документации для строительства дома важным элементом является чертёж разреза здания. Этот графический документ позволяет визуально определить направление лестничных маршей, их параметры и расположение комнат. Сложные чертежи создают архитекторы. Для частного дома можно разработать документацию своими руками.

Фото: разрез многоэтажного жилого здания

Содержание

До начала строительства здания из любых материалов разрабатывают проектную документацию. Это позволяет правильно рассчитать количество требуемых стройматериалов и сроки выполнения работ.

Чертёж здания в разрезе позволяет будущим владельцам визуально понять, как будет выглядеть помещение изнутри. При изготовлении документов разрабатывают чертежи:

  • фасадов. Это вид каждой стороны объекта. В него входят несущие детали и дополнительные элементы. Удаётся определить, с какой стороны будет сделан вход, где будут расположены окна, какого размера будет готовая постройка и т. д.;
  • разреза. Представляет собой графический документ, отображающий здание в разрезе вертикальной плоскостью. На этом документе видны элементы, расположенные внутри.

Разрез плоскостью выполняется в двух вариантах. Это продольный и поперечный. Для построек со сложной формой может быть выполнено одновременно несколько изображений.

Подготовку чертежей выполняют с учётом нормативных актов. Правила изготовления оговорены в ГОСТ 1.0.7.2. В нём указывается тип шрифта, формат листа для изображения, толщина линий и обозначения. Правила, оговоренные стандартом, строго соблюдают при черчении.

Разрез в вертикальной плоскости позволяет получить точную информацию о размерах внутренних элементов и отдельных комнат. При изготовлении чертежа учитывают:

  • высоту от пола до плиты перекрытия. Для жилых помещений это расстояние не должно превышать 3 м;
  • расположение лестничных маршей;
  • количество оконных проёмов и высоту подоконников;
  • расположение несущих конструкций.

Чертёж здания в разрезе изготавливают после расчётов при проектировании. На начальном этапе на лист наносят координационные оси. После этого обозначают места расположения стен, лестничных площадок, маршей и т. д.

Сведения, нанесённые на чертеже, понадобятся при строительстве. Кроме этого, владельцы дома смогут определить планировку ещё на этапе разработки технической документации.

Фото: чертёж одноэтажного здания

Возведение одноэтажного дома выполняется за короткий срок. Его строительство возможно с привлечением специализированной бригады или своими силами.

При самостоятельной разработке проекта учитывают количество будущих жильцов. Так удаётся правильно определить площадь и назначение комнат.

Выбору материала уделяют особое внимание. Теплопотери в частном доме выше, чем в квартире. Это обусловлено тем, что внешняя поверхность всех стен по периметру здания находится на улице. Для обеспечения микроклимата внутри дома выбирают материалы с низкой степенью теплопроводности. Проект изготавливают самостоятельно несколькими способами:

  • вручную. Потребуется применение специализированных инструментов для черчения. Графическое изображение наносят на миллиметровую бумагу. Метод предусматривает наличие определённых навыков в черчении;
  • с применением компьютера. Существуют различные программы позволяющие сделать точный чертёж с учётом всех строительных норм;
  • с помощью 3D редактора. Специальная программа позволяет сделать проект в трехмерном измерении. Так удаётся передать габаритные параметры, расположение комнат, планировку и т. д.

При изготовлении чертежа строго указывают габаритные параметры здания и отдельных элементов. Ошибка приведёт к проблемам на этапе строительства.

От планировки зависит практичность помещения. При разработке проектов учитывают ряд критериев:

  • зонирование помещения. В доме обустраивают место для приёма и приготовления пищи, отдыха, складирования вещей и т. д.;
  • расположение оконных проёмов. С разных сторон постройки должны быть просторные окна. Такая конструкция обеспечит попадание солнечных лучей в течение всего дня;
  • место прохождения инженерных коммуникаций. Туалет, ванную комнату и бойлерную располагают по линии прохождения водопровода и системы водоотведения;
  • достаточная площадь кухни. Просторной считается комната площадью более 9 м². Если на кухне достаточно пространства, можно будет обустроить там место для отдыха;
  • расположение комнат относительно друг друга. Так детскую лучше расположить рядом со спальней родителей;
  • ширина коридора. Проход должен быть просторным. Это облегчит передвижение с объёмными предметами или мебелью.

При правильном изготовлении проектной документации удастся построить дом, соответствующий определённым требованиям владельца.

Фото: чертёж двухэтажного здания

Двухэтажный коттедж имеет достаточно площади для воплощения различных идей. При составлении проектной документации учитывают расположение каждой комнаты.

Помещение, требующие подведения инженерных коммуникаций, располагают на первом этаже. Так удаётся избежать прокладки трубопроводов к комнатам второго яруса.

Обращают внимание на количество оконных проёмов и их расположение. Достаточное количество дневного света позволяет снизить затраты на приобретение осветительных приборов и оплату электроэнергии.

Чертёж двухэтажного коттеджа предусматривает наличие лестничного марша. Он обеспечивает беспрепятственный доступ на второй этаж. На этапе составления графического документа учитывают ширину и длину ступеней.

Чертёж здания в разрезе подготавливают на начальном этапе. Он нужен для визуального восприятия внутренних элементов здания. При точном соблюдении правил составления удастся сделать подробный графический документ, по которому будут проводиться строительные работы.

Архитектурно-строительные чертежи. Разрез здания – презентация онлайн

Похожие презентации:

Архитектура. Построение плана здания

Разрез здания. Лестница

Архитектурно – строительный чертеж

Архитектурно-строительные чертежи. План здания

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Архитектурно-строительный чертеж

Архитектурно-строительное черчение

Правила выполнения архитектурно-строительных чертежей

Архитектурно-строительное черчение

Архитектурно-строительные чертежи

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ
ЧЕРТЕЖИ
РАЗРЕЗ ЗДАНИЯ
Шушарина И. В.
Разрез – это изображение здания, мысленно рассеченного вертикальной
плоскостью.
Разрезы на строительных чертежах
служат для выявления объемного и
конструктивного
решения
здания,
взаимного
расположения
отдельных
конструкций, помещений и т.п.
Масштабы
изображения
разрезов
зданий: 1:50; 1:100; 1:200 и т.д.
Если плоскость
перпендикулярна продольным
осям, то разрез называется
поперечным, а параллельна им –
продольным.
Разрезы бывают архитектурные и конструктивные.
Архитектурный или контурный разрез здания служит для
определения композиционных сторон внутренней архитектуры.
Архитектурные
разрезы
составляют
в
начальной
стадии
проектирования, на них не показывают конструкции фундаментов,
перекрытий, крыш и т.д. Такие разрезы выполняют для проработки
фасада здания.
Конструктивные разрезы входят в рабочие чертежи проекта
здания. На этом разрезе показывают конструктивные элементы здания.
При
проектировании
простых зданий применяют
поперечные
разрезы
по
лестничной
клетке,
а
также по оконным и
дверным проемам.
Направление взгляда для
разрезов принимают, как
правило, по плану снизу
вверх (продольные разрезы)
и справа налево. Иногда при
необходимости
или
в
учебных целях направление
взгляда принимают слева
направо.

5. ПОРЯДОК ПОСТРОЕНИЯ РАЗРЕЗА

1. Тонкими линиями проводят координационные оси и горизонтальные
линии основных уровней (М 1:100).
Уровень чистого пола 1 этажа
принимается за нулевой и на чертеже
обозначается «Ур.ч.п».
Высота этажа (от пола до пола, по заданию) – 3,000 м, толщину
перекрытия с конструкцией пола условно принимаем равной – 300 мм (для
всех), высота помещения (от пола до потолка, по заданию) 3,000 – 0,300 =
2,700 м. Отметка потолка на 2 этаже –2,700+3,000=5,700 м .
2. Тонкими линиями проводят контуры стен с учетом привязки (по заданию),
показывают толщину перекрытий
3. Тонкими линиями проводят контуры перегородок, оконных и дверных проемов
(смотри план здания на предыдущем слайде)
Оконные проемы с
четвертями.
Низ оконного
проема проводят
на высоте
750-800 мм
от уровня пола,
высота оконного
проёма 1500 мм
(по заданию),
высота двери
2100 мм
4. Расчет и построение лестницы в разрезе
Лестница состоит из лестничных маршей (наклонных элементов со
ступенями, от 3 до 18) и лестничных площадок, устраиваемых на уровне
каждого этажа и между этажами, и размещается в помещении –
лестничной клетке.
Двухмаршевая лестница
Основной элемент лестницы – ступень, которая состоит из
проступи (ширина ступени) и подступенка (высота ступени)
Размеры ступеней определяются
средним шагом человека
2h + b = 600 мм
Ширина проступи – 250-300 мм (300)
Высота подступенка – 135-180 мм (150)
При расчете следует учесть, что подступенков в марше на один
больше, чем проступей, так как одна проступь совпадает с
площадкой (фризовая ступень = 220 мм)
4. Расчет и построение лестницы в разрезе
Двухмаршевая лестница:
Высота этажа – 3000 мм
Высота 1 марша:
3000 : 2 = 1500 мм
Количество ступеней в
марше:
1500 : 150 = 10 – подступенков,
9 – проступей
Заложение марша (длина
горизонтальной проекции):
300 ∙ 9 = 2700 мм
4. Расчет и построение лестницы в разрезе
Длина лестничной клетки (L):
6000 – 190 – 200 = 5610 мм
(6000 – расстояние между осями;
190, 200 – привязки стен)
Ширина площадок:
5610 – 2700 = 2910 мм на 2 площадки
межэтажная – 1310 мм (min. – 1200 мм)
этажная – 1600 мм
Ширина марша: (для построения на плане)
2800 – 100 (зазор между маршами) = 2700 : 2 =
1350 мм
Высота марша: 1500 мм
Длина марша:
300 ∙ 9 = 2700 мм.
Ширина площадок:
межэтажная – 1310 мм.
этажная – 1600 мм.
Толщина площадок 220
мм.
Лестничные
марши и площадки
ограждают
перилами,
высота перил 900 мм
На межэтажной
площадке
вычерчивают
оконный проем
Расчет и построение маленького марша в разрезе
Высота входной двери в подъезд (для всех) – 2100 мм
Высота межэтажной площадки – 1500 мм
1500 – 220 (толщина межэтажной площадки) – 100 (min.
расстояние до верха дверного проема) = 1180 мм
2100 – 1180 = 920 мм
Количество ступеней:
900 :150 = 6 подступенков, 5 проступей.
Заложение маленького марша 5 ∙ 300 = 1500
Высота двери –
2100 мм
Заложение
марша – 1500
Количество
ступеней:
6 подступенков,
5 проступей
5. Простановка размеров
На разрезе наносятся следующие размеры:
– расстояние между координационными осями;
– отметки уровней: земли, чистого пола этажей, потолков;
– отметки верха лестничных площадок;
– размеры проемов и участков стен между ними;
– толщину стен и привязку их к координационным осям здания;
– размеры лестничных площадок и маршей.
Все отметки выше нулевой должны быть указаны на чертеже со знаком «+», а
ниже – со знаком «-».
На разрезе должны быть нанесены все необходимые размеры для определения
расположения отдельных элементов здания, но не рекомендуется дублировать
размеры, имеющиеся на фасаде.
Знак высотной отметки

21.

6. Обводка разреза Контуры стен, перекрытий, крыши, фундамента и лестничных
маршей, попавших в разрез обводятся линией толщиной – 0,5 – 0,7 мм.
Контуры перегородок обводятся линией – 0,3 – 0,4 мм
Заполнение проемов, конструкции, не попавшие в разрез – например,
лестничные марши; – 0,15 – 0,2 мм
Уровень земли – 0,7…0,8мм
Выносные, размерные, осевые линии проводятся толщиной – 0,150,2 мм
СПАСИБО ЗА ВНИМАНИЕ!

English     Русский Правила

Разделы по проектированию зданий – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 13 января 2021

См. вся история

С точки зрения дизайна термин «разрез» обычно относится к виду конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости, которая обычно, но не всегда, является вертикальной плоскостью. Это представлено как «чертеж в разрезе» или «чертеж в разрезе». Это может быть полезно при проектировании или представлении структур, таких как здания, поскольку дает вид, который проходит через такие пространства, как комнаты, а также через структуру здания, и это может выявить отношения между частями здания, которые могут быть не видны на планах или высоты.

Для получения дополнительной информации см. Чертеж в разрезе.

В более широком смысле «раздел» может также относиться к определенной части документа, постановления, стандарта или соглашения. Например, соглашение по разделу 50, раздел 73 Закона о городском и сельском планировании 1990 года, обязательство по планированию (раздел 106) и так далее.

Его также можно использовать по отношению к инженеру участка, роль которого заключается в том, чтобы руководить группой инженеров, обычно занимающихся гражданским строительством и инфраструктурными проектами. Они несут ответственность за все инженерные вопросы, связанные с проектом или конкретной частью проекта, такой как дорога или туннель. Для получения дополнительной информации см. раздел Инженер.

Может также относиться к рабочим участкам, то есть частям строительных работ. Например, NRM2 перечисляет рабочие разделы для структуры разбивки рабочих разделов, используемой для подготовки некоторых типов ведомостей объемов работ. Для получения дополнительной информации см. раздел «Работы» ведомость объемов работ.

  • Покомпонентное изображение.
  • Руководство по разделу – обзор.
  • Перспектива.
  • Почтовый ящик.
  • Шкала.
  • Чертеж в разрезе.
  • Инженер участка.
  • Техника черчения зданий.
  • Виды рисования.
  • Доля
  • Добавить комментарий
  • Отправьте нам отзыв
  • Вид история комментариев

Создать статью

  • Поделиться

  • Подписаться
  • Facebook
  • Твиттер
  • LinkedIn
  • Ютуб

Избранные статьи и новости

Ответ ECA на схему помощи в оплате счетов за электроэнергию

Долгожданное облегчение с суровым предупреждением.


Схемы оплаты счетов за электроэнергию в Великобритании

Гарантия цен на энергию, схема поддержки счетов и схемы облегчения счетов


Серия CIAT Film перезапускается с

Построение устойчивого будущего.


Экокурорты для экотуризма по БД

Как они определяются, оцениваются и сертифицируются ?


RIBA объявляет конкурс дизайна частного острова

‘устойчивое направление… сохранение… природной красоты острова.’


Первый в Великобритании стандарт зданий с нулевым выбросом углерода

Председателем станет Дэвид Партридж.


K-Briq из 90% строительного мусора

Строительство завтрашнего дня: кирпичик за кирпичиком.


Био-солнце на БД

Несколько значений этого относительно нового термина.


Коды дизайна: намерения и реальность

3/4 английских местных властей не нанимают консультантов по архитектуре.


Историк строительства

Действительно ли строители-ремесленники понимали, как работают конструкции?


Воздушный поток на DB

Типы, характеристики и категории.


Домашние вентиляционные системы с BSRIA

Руководство по измерению расхода воздуха – BG 46/2022.


Не только, женщина в управлении проектами

Личный кабинет профессии, которой нужны женщины.


Понимание ведомости объемов работ в строительстве

Статья от софтверной компании и пользователя БД.


Прейскурант Spon’s для архитекторов и строителей 2023

Можно приобрести в книжном магазине BSRIA.


Управление рисками событий состояния

В свете беспрецедентной смерти монарха.


Упреждающий дизайн, статья для пользователей

Бакминстер Фуллер «Всесторонняя упреждающая наука о дизайне».


SnakeGrid, определение пользователя

Проекционная система координат для крупномасштабных линейных проектов.


Счета за электроэнергию теперь определяющая проблема и возможность

‘Ужасно много из них уязвимы – фактически, все они’.


Стандарт домов будущего и проект 80

Программа исследований и разработок Бирмингема.


Сотрудничество, стандарты и их аббревиатуры.

С длинным списком стандартов устойчивого строительства.


Краткое объяснение видов металлургии

Пирометаллургия, гидрометаллургия и электрометаллургия.


Веб-семинар по командной работе от APM

ВОЗ и КАК создать высокоэффективную командную работу.


Требуются ответы на исследования – влияние на бизнес в Великобритании

Как правительство может наилучшим образом поддержать бизнес в трудные времена.


Кодексы дизайна и книги образцов

Формирование исторических мест и уроки сегодняшнего дня.


Ассоциация технологий консервации

Проекты по сохранению древесины.


Флаги на полумачте

Происхождение, смысл и руководство по смерти Королевы.


Обновлена ​​версия The Construction Playbook 1.1 2022 г.

Корректировка ключевых тем, цели, структура и сквозная политика.


Смотрите больше новостей.

Brows Section Building – Illustrationen Und Vektorgrafiken

460Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektorenenlen
  • VIEOS
87 7SIED .GELIED

13.GELIED

STESSIED

2STESSIED

2STERSIED

2STESSIED

2STESSIED

20111111111111111111111111111111111111130287.0002

Durchstöbern Sie 460

поперечное сечение здания lizenzfreie Stock- und Vektorgrafiken. Oder suchen Sie nach поперечного сечения дома, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

хаускершнит. zimmer schlafzimmer keller wohnung innen вектор мультяшный стиль изображения – поперечное сечение здания сток-графики, -клипарт, -мультфильмы и -символ

Hausquerschnitt. Zimmer Schlafzimmer Keller Wohnung Innen vektor…

Hausquerschnitt. Zimmer Schlafzimmer im Untergeschoss Wohnung Innenraum Vector Cartoon Stil Bilder. Иллюстрация des Innenlebens des Hauses mit Schlafzimmer und Mansarde

большие детали современного интерьера дома. кукольный дом им шнитт. skandinavischen cote-stil von möbeln. многослойный групьер в разрезе. флаш вектор-иллюстрация. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Большая детализация современного дома-интерьера. Кукольный дом им Шнитта.

Большие, детализированные, современные Домашний интерьер. Кукольный дом им Шнитта. Skandinavischer Cote-Stil der Möbel. Вырезка Geschichtet Gruppiert. Flache Vektorillustration

eingang zum don manoel мавзолей в баталье – поперечное сечение здания, графика, клипарт, мультфильмы и символы

Eingang zum Мавзолей Дона Маноэля в Баталье

Иллюстрация из 19. Jahrhundert

концепция умного дома, инфографика, концепция технологии, система климатического управления и оповещения о безопасности векторных сигналов тревоги. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Умный дом Konzept Infografik Konzept Technologie System…

Architektonischer Hintergrund – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Architektonischer Hintergrund

kirche – поперечное сечение здания стоковая графика, -клипарт, -мультфильмы и -символ

Кирхе

26,57° изометрическая Кирхениконе

vector cartoon mehrgeschossigen haus im querschnitt – поперечное сечение здания стоковая графика, -клипарт, -мультфильмы и – символ

Vector Cartoon Mehrgeschossigen Haus im Querschnitt

satz verschiedener arten von doppelt verglasten fenstern. pvc-kunststoff- или алюминийметаллпрофиль. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Satz verschiedener Arten von doppelt verglasten Fenstern. ПВХ-Кунс

векторный дизайн церковной иконы. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Церковная икона векторный дизайн.

krankenhaus-symbol – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Krankenhaus-Symbol

holzsägen-schneideillustration. – поперечный разрез здания – графика, -клипарт, -мультфильмы и -символ

Holzsägen-Schneideillustration.

ambulanz-symbolsatz. arzt онлайн, krankenhauszeichen. gesundheitskonzept. glasmorphismus-стил. vektorliniensymbol für business und werbung – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Амбуланц-Символсац. Arzt онлайн, Krankenhauszeichen….

krankenhaus-set-symbol. erste-hilfe-kasten, herz, pflaster, schlaganfall, fraktur, krankheit, arzt, medizin. gesundheitskonzept. glasmorphismus-стил. vektorliniensymbol für business und werbung – поперечное сечение здания, графика, -клипарт, -мультфильмы и -символ

Krankenhaus-Set-Symbol. Erste-Hilfe-Kasten, Herz, Pflaster,…

krankenhaus-set-symbol. fraktur, verband, бинт, пипетка, krankenwagenruf, injection, behandlung, medikamente. gesundheitskonzept. glasmorphismus-стил. vektorliniensymbol für business und werbung – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Krankenhaus-Set-Symbol. Fraktur, Verband, Bandage, Pipette,…

alter (eleanor) charing cross, london, 13. jahrhundert (darstellung) – строительная графика в поперечном сечении, -cartoons und -symbole

Alter (Eleanor) Charing Cross , Лондон, 13. Jahrhundert (Darstellun

“Gescannt direkt aus” Старый и Новый Лондон – его история, его люди и его места”, herausgegeben von Cassell, Petter, Galpin & Co. 1878. Diese Illustration zeigt Charing Cross – die Kreuzung von Strand, Whitehall und Cockspur Street, südlich des Trafalgar Square im Zentrum von London, England. Eine Reiterstatue von König Karl I. Seit der zweiten Hälfte des 18. Jahrhunderts gilt Charing Cross als das Zentrum Londons. und den Türen der St. Mary-le-Bow Kirche.

детали rohre verschiedene arten sammlung von wasserrohr industrie gasventil konstruktion. векториллюстрация. – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Details Rohre verschiedene Arten Sammlung von Wasserrohr…

церковь значок вектор дизайн. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Церковная икона векторный дизайн.

satz schrauben-, bolzen- und nietköpfe aus metall. sammlung verschiedener industrieoder diy-elemente zur befestigung. isolierte realistische vektorillustration – поперечное сечение здания, графика, клипарт, мультфильмы и символы

Satz Schrauben-, Bolzen- und Nietköpfe aus Metall. Sammlung…

kirche – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Kirche

satz schrauben-, bolzen- und nietköpfe aus metall. sammlung verschiedener industrieoder diy-elemente zur befestigung. isolierte realistische vektorillustration – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Satz Schrauben-, Bolzen- und Nietköpfe aus Metall. Sammlung…

satz schrauben-, bolzen- und nietköpfe aus metall. sammlung verschiedener industrieoder diy-elemente. isolierte realistische vektorillustration – поперечное сечение здания, графика, клипарт, мультфильмы и символы

Satz Schrauben-, Bolzen- und Nietköpfe aus Metall. Sammlung…

подробности rohre verschiedene arten sammlung von wasserrohr industrie gasventil konstruktion. векториллюстрация. – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Details Rohre verschiedene Arten Sammlung von Wasserrohr…

abstrakte farbe треугольник в стиле кремля собрать хинтегрунд – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и – symbole

Abstrakte Farbe треугольник Stil Kreml Muster Hintergrund

vorsichtslinien isoliert. предупреждение gefahrenzeichen. векториллюстрация. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Vorsichtslinien isoliert. Варнбендер. Gefahrenzeichen….

Набор векторных иллюстраций stahlrohre – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символы und -symbole

Basilius-Kathedrale

векторный дизайн церковной иконы. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Церковная икона векторный дизайн.

векторный дизайн церковной иконы. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Церковная икона векторный дизайн.

Bearbeitbar auf jede Größe. Векторный дизайн EPS 10 Datei.

vektor-querschnitt der geheimen forschungslabor – поперечное сечение здания, графика, -клипарт, -мультфильмы и -символ

Vektor-Querschnitt der geheimen Forschungslabor

schraube – поперечное сечение здания, графика, клипарт, мультфильмы и символы эрдкернструктур. кернвельт красте вектор. география-концепт. innenkern äußerer kern каминная доска красная иллюстрация. vektorgrafik – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Welt-Globus-Структура 3D-иллюстрация. Erdkernstruktur. Kernwelt…

vektorisometrische hausrenovierung, reparaturset – поперечное сечение здания, графика, клипарт, мультфильмы и символы

Vektorisometrische Hausrenovierungs, Reparaturset

Vectorisometrische Innenrenovierungs- und Reparaturarbeiten im Hausquerschnitt. Sanitärinstallation, Fliesenverlegung im Bad Wandputz, Lackierung von Tapeten

bau eines krankenhauses service symbole – поперечное сечение здания фондовая графика, -clipart, -cartoons und -symbole

Bau eines Krankenhauses Service Symbole

deutschland, maulbronn, maulbronn kloster komplexe symbol anlagenkonzept. Германия, Маульбронн, Маульбронн kloster komplexe lineare vektor-zeichen, символ, иллюстрация. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Deutschland, Maulbronn, Maulbronn Kloster komplexe Symbol. ..

Welt-Globus-struktur 3d-иллюстрация. эрдкернструктур. кернвельт красте вектор. география-концепт. innenkern äußerer kern каминная доска красная иллюстрация. vektorgrafik – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Welt-Globus-Структура 3D-иллюстрация. Erdkernstruktur. Kernwelt…

rohrformstücke vektorsymbol – поперечное сечение здания, графика, -клипарт, -мультфильмы и -символ

Rohrformstücke Vektorsymbol

schrauben und muttern – поперечное сечение здания, графика, -клипарт, -мультфильмы и -символ

Schrauben und Muttern

bau-tools und fixieren. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Bau-Tools und Fixieren.

Details rohre verschiedene sammlung von wasser schlauch industrie gas ventil bau- und öl industriellen druck technologie sanitär vektor-illustration – cross section building stock-grafiken, -clipart, -cartoons und -symbole

Details Rohre verschiedene Sammlung von Wasser Schlauch. ..

Gebäude des Krankenhauses Einzelnes Symbol Vektor -Illustration -поперечное сечение здание фондового графикена, -липарта, -Картоны Und -Symbole

Gebäude des Krankenhauses Einzelnes Symboloude -Ilustration

, Krankenhaus, Sanitätusgeaude -Ilustration

. металл шраубен, муттерн, нитен и шраубен изолированный векторный набор – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Realistische 3d Металл Шраубен, Муттерн, Нитен и Шраубен…

Реалистичная 3D-металлоболочка, Muttern, Nieten und Schrauben isolierter Vektorsatz. Abbildung von Elementen zur Behebung

векторный набор из 3 керамических изделий, 2 геометрических рисунка – поперечное сечение здания, графика, -клипарт, -мультфильмы и -символ

векторный набор из 3 керамических элементов, 2 геометрических рисунка из

векторный набор из 3 Keramikfliesen, 2 gefliesten Mustern und Rahmendesign in blue, weißen und gelben Farben. Испанский, азулежу или марокканский Mosaikornament. Elemente für Hintergrund, Boden, Stoff und Tapete.

rohr-vektor sanitär rohrleitung oder pipe rohr bau piping systems abbildung satz von kunststoffrohren mit ventilen aufhintergrund isoliert – cross section building stock-grafiken, -clipart, -cartoons und -symbole

Rohr-Vektor Sanitär Rohrleitung oder Pipe Rohr Bau piping..

Häuser – поперечное сечение здания, графика, клипарт, мультфильмы и символы – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Трубы Вектор иконки isoliert.

Детали Rohre verschiedene Arten Sammlung. Vektorsatz der Wasserrohrindustrie, Gasventilbau. Ölindustrieller Drucktechnik Sanitäranlagen. Сталверкстехник.

großes krankenhausgebäude moderne medizinische klinik außen mit hof informationen an den bäumen stadtbild hintergrund flach horizontalen banner – cross section building stock-grafiken, -clipart, -cartoons und -symbole

Großes Krankenhausgebäude moderne medizinische Klinik außen mit. ..

großes Krankenhausgebäude moderne medizinische Klinik außen mit Hofinformationstafel Bäume Stadtbild Hintergrund flach horizontal Banner Vector Illustration

modernes krankenhausgebäude mit ambulanter kfz-klinik außenhaus-zituenbild flach horizontale banner-vektorabbildung – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ Целер, Васзерцалер, Штрайфен. satz фон вектор-значки – поперечное сечение здания сток-графики, -клипарт, -мультфильмы и -символ

Verschiedene Elemente für Rohrleitungen. Целер, Вассерцалер,…

arbeitnehmer sind in beton gießen – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -symbole

arbeitnehmer sind in beton gießen

Arbeiter auf der Baustelle gießen Beton in Schimmel. Vektorillustration isoliert auf weißem Hintergrund

nach hause infografik ökologiekonzept der technologie system alarm klimaanlage sicherheitsbeleuchtung vektor set. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Nach Hause Infografik Ökologiekonzept der Technologie System…

vektor-querschnitt der geheimen forschungslabor – поперечное сечение здания фондовая графика, -клипарт, -мультфильмы и -symbole hoch – поперечное сечение здания, графика, клипарт, мультфильмы и символы

Vektorillustration, Wassersystem, Grundwaserentnahme,…

verzierte azulejo-fliesen mit meer-thema. Seesterne и Muscheln. – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Verzierte Azulejo-Fliesen mit Meer-Thema. Зеестерн и Мушельн.

детали rohre verschiedene arten sammlung von wasserrohr industrie gasventil bau. – поперечное сечение здания сток-графика, -клипарт, -мультфильмы и -символ

Details Rohre verschiedene Arten Sammlung von Wasserrohr…

Details Rohre verschiedene Arten Sammlung von Wasserrohren Industrie Gasventilbau

wärmedämmung-konzept – поперечное сечение здания Stock-grafiken, -клипарт, -мультфильмы и -символ

Wärmedämmung-Konzept

Wärmedämmkonzept, Vektor. Schichtquerschnitt einer Ziegelmauer

isometrische ökologie home low-poly-infografik konzept der technologie-system-vector-set. – поперечное сечение здания сток-график, -клипарт, -мультфильмы и -символ

Isometrische Ökologie home low-poly-Infografik Konzept der…

Details rohre verschiedene sammlung von wasser schlauch industrie gas ventil bau- und öl industriellen druck technologie sanitär vektor -Иллюстрация – Сток-графика здания в разрезе, -клипарт, -мультфильмы и -символ

Details Rohre verschiedene Sammlung von Wasser Schlauch…

Details Rohre verschiedene Typen Sammlung von Wasserrohr Industrie Gasventil Construktion und Öl industrielle Drucktechnologie Sanitär Vector Illustration. Сталверкстехник.

querschnitt stadtlandschaft horizontales banner – cross section building stock-grafiken, -clipart, -cartoons und -symbole – поперечное сечение здания – графика, -клипарт, -мультфильмы и -символ

Isometrische Ökologie home low-Poly-Infografik Konzept des. ..

regal öl plattform querschnitt cartoon vektor – cross section building stock-grafiken, -clipart, -cartoons und -symbole

Regal Öl Plattform Querschnitt Cartoon Vektor

Halbtauch-form, Ölplatt-form Seegestützte Offshore-Bohrinsel Querschnitt Cartoon Vektorillustration. Öl, Gasförderung auf dem Festlandsockel Technologien der Erdölindustrie. Tiefseebohrungen

фон 8

Структурная часть здания Определение

  • означает любое здание, частью которого является Имущество.

  • , а «общественные работы» означают общественные здания и общественные работы государственного образования (Соединенных Штатов, округа Колумбия, содружеств, территорий и малых отдаленных островов Соединенных Штатов, государственных и местных правительства, а также многогосударственные, региональные или межгосударственные образования, выполняющие правительственные функции). Эти здания и сооружения могут включать, помимо прочего, мосты, дамбы, заводы, автомагистрали, бульвары, улицы, метро, ​​туннели, коллекторы, магистрали, линии электропередач, насосные станции, тяжелые генераторы, железные дороги, аэропорты, терминалы, доки, пирсы, причалы. , пути, маяки, буи, причалы, волнорезы, дамбы и каналы, а также строительство, перестройку, техническое обслуживание или ремонт таких зданий и сооружений.

  • , используемый в настоящем документе, означает любую часть арендованных помещений, зданий или мест общего пользования Комплекса, которая обеспечивает несущую поддержку любому другому составному элементу арендованных помещений, зданий или мест общего пользования Комплекса, например, в качестве ограничения, конструкции крыши (фермы, балки, балки), столбы, несущие стены, фундаменты, фермы, балки перекрытий, фундаменты и другие несущие элементы, построенные Арендодателем.

  • означает полностью или частично огороженное сооружение для временной парковки и защиты одного или нескольких автотранспортных средств, которые находятся в активном использовании и которые, будучи частью жилого дома на одну семью, включают пристроенный или отдельный навес для машины или гараж или выделенное пространство в основном здании; (Постановление 6833)

  • означает все недвижимое имущество, принадлежащее Ассоциации для общего пользования и пользования Владельцев.

  • применительно к зданию означает все части здания или земли, на которой оно расположено, а также все сервитуты, права и принадлежности, принадлежащие земле или зданию, которые не находятся в исключительном владении квартиры. владельцем в соответствии с этим передаточным актом квартиры, не переданы и не предназначены для передачи органу местного самоуправления или другому органу государственной службы и включают в себя ограниченные общие помещения и помещения;

  • включает конструктивные части Здания, а также общественные туалеты, лифты, пожарные лестничные клетки и системы и оборудование, расположенные во внутреннем ядре Здания на этаже или этажах, на которых расположены Помещения. При выполнении работ по любым таким Изменениям Арендатор должен обеспечить выполнение работ таким образом, чтобы не препятствовать доступу к Проекту или любой его части любому другому арендатору Проекта и чтобы не препятствовать деятельности Арендодателя. или других арендаторов в Проекте. Арендатор не должен использовать (и после уведомления Арендодателя должен прекратить использование) подрядчиков, услуг, рабочих, рабочей силы, материалов или оборудования, которые, по разумному мнению Арендодателя, могут нарушить гармонию труда с рабочей силой или профессиями, связанными с выполнением другой работы, труда или услуг. внутри или около Здания или Мест общего пользования. В дополнение к обязательствам Арендатора в соответствии со статьей 9настоящей Аренды, после завершения любых изменений Арендатор соглашается зарегистрировать Уведомление о завершении в офисе регистратора округа Сан-Диего в соответствии с разделом 3093 Гражданского кодекса штата Калифорния или любого правопреемника. статута, и Арендатор должен предоставить руководителю строительства Проекта воспроизводимую копию и электронную копию исполнительных чертежей Изменений в той мере, в какой такие Изменения относятся к типу, для которого обычно готовятся исполнительные планы, а также как и все разрешения, согласования и другие документы, выданные любым государственным органом в связи с Изменениями.

  • означает любое сооружение, используемое или предназначенное для поддержки или укрытия любого использования или проживания.

  • , используемый в настоящем Договоре аренды, означает части Мест общего пользования, расположенных в Здании, разумно обозначенных Арендодателем в качестве таковых. Порядок обслуживания и эксплуатации Мест общего пользования определяется по разумному усмотрению Арендодателя, а их использование регулируется Правилами и положениями, которые Арендодатель может время от времени вводить. Арендодатель оставляет за собой право временно закрывать, вносить изменения или дополнения или изменять расположение элементов Проекта и Мест общего пользования при условии, что в связи с этим Арендодатель выполняет такое закрытие, изменения, дополнения или изменения в коммерчески обоснованных образом и в связи с этим прилагает коммерчески разумные усилия для сведения к минимуму любого существенного вмешательства в использование Арендатором Помещений и доступ к ним.

  • означает и относится к конструкциям, таким как (в качестве примера, но не ограничиваясь) складские помещения, навесы, теплицы, беседки и другие крытые конструкции.

  • определяется как все территории и объекты за пределами Помещения и в пределах внешней границы Производственного центра и внутренних инженерных коммуникаций в пределах Помещения, которые периодически предоставляются и назначаются Арендодателем для общего неисключительного использования Арендодателя, Арендатора и других арендаторов Индустриального центра и их соответствующих сотрудников, поставщиков, грузоотправителей, клиентов, подрядчиков и приглашенных лиц, включая парковки, погрузочно-разгрузочные площадки, мусорные площадки, проезжие части, тротуары, пешеходные дорожки, бульвары, проезды и благоустроенные территории .

  • (Помещения) означает здание или помещения или их часть, единственное или основное использование которых предназначено для офиса или офисных целей или канцелярской работы. «Служебные цели» включают цели управления, канцелярской работы, обработки денег, телефона, телеграфа и работы с компьютером; и «канцелярская работа» включает написание, ведение бухгалтерского учета, сортировку бумаг, набор, подшивку, копирование, перфокарты или ленты, машинные расчеты, рисование материалов для публикации и редакционную подготовку материалов для публикации.

  • означает постоянное закрытое сооружение, занимающее площадь более 10 квадратных метров, состоящее из стены, крыши и/или пола или любого из них, или конструктивную систему, выполняющую их функцию, которая включает, но не является ограничено конструкциями на воздушной опоре или промышленными палатками; навес, тем не менее, не считается зданием или сооружением для целей настоящего Постановления и не требует затрат на развитие;

  • означает любую физическую деятельность на объекте, связанную с возведением конструкции, обшивки, внешней отделки, опалубки, крепления, монтажных работ и разгрузкой оборудования, машин, материалов и т. п.

  • означает здание или сооружение, предназначенное для жилых и нежилых помещений, кроме домашнего использования;

  • означает любые изменения несущих элементов здания, включая фундаменты, несущие стены или перегородки, колонны, балки или балки, или любые структурные изменения крыши или наружных стен.

  • означает здание или часть здания, забронированные и упомянутые в договоре Строительство.

  • – механические, газовые, электрические, санитарно-технические, отопительные, кондиционирующие, вентиляционные, лифтовые, водопроводные, системы безопасности жизнедеятельности и другие сервисные системы Здания.

  • означает вкладыши, системы сбора фильтрата, окончательные покрытия, системы слива/слива и любые другие компоненты, используемые при строительстве и эксплуатации ТБОЛО, которые необходимы для защиты здоровья человека и окружающей среды.

  • означает единицу обращения с опасными отходами, которая используется для хранения или обработки опасных отходов в соответствии с положениями Подраздела DD Разделов 264 или 265 настоящего регламента.

  • означает модификацию любой существующей конструкции или ее части, которая приводит к повреждению окрашенных поверхностей, если только эта деятельность не осуществляется в рамках борьбы со свинцом, как это определено в настоящей главе. Термин «ремонт» включает, помимо прочего, удаление, модификацию или ремонт окрашенных поверхностей или окрашенных компонентов, например, модификацию окрашенных дверей, восстановление поверхности и ремонт окон; действия по подготовке поверхности, такие как шлифование, соскабление или другие подобные действия, которые могут привести к образованию пыли краски; частичное или полное удаление строительных компонентов, таких как стены, потолки и окна; проекты по герметизации, такие как вырезание отверстий в окрашенных поверхностях для установки вдуваемой изоляции или для доступа к чердакам и строгание порогов для установки уплотнителей; и временные средства контроля, нарушающие работу окрашенных поверхностей. «Ремонт» не включает в себя мелкий ремонт и техническое обслуживание.

  • означает все виды деятельности, связанные с выбросами загрязняющих веществ, которые относятся к одной и той же промышленной группе, расположены на одном или нескольких смежных или смежных участках и находятся под контролем одного и того же лица (или лиц, находящихся под общим контролем), за исключением видов деятельности любого судна. Виды деятельности, выбрасывающие загрязняющие вещества, должны рассматриваться как часть одной и той же промышленной группы, если они принадлежат к одной и той же основной группе (т. е. имеют одинаковый двузначный код), как описано в Руководстве по стандартной отраслевой классификации, 1972 с поправками, внесенными Дополнением 1977 г. (инвентарные номера типографии правительства США 4101-0066 и 003-005-00176-0 соответственно).

  • означает часть улицы между бордюрами или боковыми линиями проезжей части и прилегающими границами собственности, предназначенную для пешеходов.

  • означает любую переносную, разборную или стационарную конструкцию,

  • означает арендованные помещения, как определено в параграфе 1.

  • Строительные чертежи. Раздел B: Бетонная конструкция

    Строительные чертежи. Раздел B: Бетонная конструкция

    Карибское бедствие Проект смягчения последствий
    Осуществляется Организацией американских государств
    Отдел устойчивого развития и окружающей среды
    для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

    Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G
    Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С | Секции D-G

    Рисунок B-1 : Допустимое расположение ленточных фундаментов

    Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески, мергель, другие зернистые материалы и твердые глины.

    Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов. под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть увеличен до минимума 2 6 дюймов



    Рисунок B-2 : Типовая деталь фундамента

    Когда отдельные железобетонные колонны или колонны из бетонных блоков используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



    Рисунок B-3 : Армирование ленточного фундамента

    Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого грунта или при здание может быть подвержено землетрясению. Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы фундаментов минимальное армирование должно состоять из 2-х стержней № 4 (“”), уложенных продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



    Рисунок B-4 : Бетонный пол в деревянной конструкции



    Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с Деревянное строительство

    Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром. их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



    Рисунок B-6 : Типовые детали кирпичной кладки

    Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a минимальная толщина 1″. Наружные стены лучше строить толщиной 8″. бетонный блок. Ненесущие перегородки можно соорудить из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки должны быть усилены.

    Рекомендуемая минимальная арматура для конструкции из бетонных блоков выглядит следующим образом:

      1. Стержни диаметром 4 дюйма на углах по вертикали.
      2. Стержни диаметром 2 дюйма на стыках по вертикали.
      3. Стержни диаметром 2 дюйма на косяках дверей и окон
      4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
      5. Блоки 4 дюйма 1 бар
        6-дюймовые блоки 2 стержня
        8-дюймовые блоки 2 стержня

      6. Для вертикальной арматуры стены используйте стержни, расположенные следующим образом:
      7. Блоки 4 дюйма 32
        6-дюймовые блоки 24
        8-дюймовые блоки 16

    Рисунок B-7 : Деталь бетонной колонны

    Столбцы должны иметь минимальные размеры 8″ x 8″ и могут быть образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других. Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на 6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью высота до поясного хода (кольцевой балки) у каждого дверного косяка.



    Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

    Этот железобетонный фундамент выполнен монолитно с плита перекрытия. Состоит из серии плитных утолщений под стены с минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо уплотненный гранулированный материал.



    Рисунок B-9: Деталь плиты перекрытия

    Железобетонная плита перекрытия остается свободной от периметра стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм. Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



    Рисунок B-10 : Альтернативная деталь плиты перекрытия

    Висячая железобетонная плита привязана к внешней балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в центрах 9 дюймов», а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



    Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

    Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках. столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.



    Рисунок B-12 : Армирование подвесных плит

    Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



    Рисунок B-13 : Устройство усиления для Подвесные балки

    Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



    Рисунок B-14 : Устройство усиления для Подвесные консольные балки

    Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



    Рисунок B-15 : Устройство усиления для Подвесные лестницы



    Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G



    Фотографии поперечного сечения и премиум -картинки High Res

    • Creative
    • Редакция
    • Видео
    • Лучший матч
    • Новейшие
    • Самые старые
    • . днейПоследние 12 месяцевПользовательский диапазон дат

      • Без лицензионных отчислений
      • С защитой прав
      • РФ и РМ

      Выберите коллекции без лицензионных отчислений >Выберите редакционные коллекции >

      Встраиваемые изображения

      Просмотрите

      доступных стоковых фотографий и выполните поиск по 9 9 948 разделам 902 для лаборатории поперечного сечения, чтобы найти больше отличных фотографий и изображений.

      поперечное сечение офисного блока с работающими людьми, вид снаружи здания (полный кадр) – здание в поперечном сечении стоковые фотографии, фотографии без лицензионных платежей и изображения здание стоковые иллюстрациив разрезе дом с планом сантехники – поперечное сечение здания стоковые иллюстрациисерверная комната – поперечное сечение здания стоковые фотографии, фотографии и изображения без лицензионных платежейвырезать вид архитектурной модели. – здание в поперечном сечении стоковые картинки, фотографии и изображения без лицензионных платежей вид на современный стеклянный небоскреб, отражающий голубое небо – здание в поперечном сечении стоковые картинки, фотографии и изображения в поперечном сечении , фотографии и изображения без лицензионных отчисленийквартирный изометрический рисунок линии – здание в поперечном сечении стоковые иллюстрацииантичная гравюра иллюстрация: секции чертежей зданий – здание в поперечном сечении изображенияизометрический склад – здание в поперечном сечении рукопожатие на строительной площадке – здание в поперечном сечении распределительный центр с множеством грузовиков, вид сверху – здание в поперечном сечении стоковые фотографии, фотографии и изображения без лицензионных платежей иллюстрация, показывающая дом в разрезе – здание в поперечном сечении картинки, фотографии без лицензионных отчислений и изображениядом – здание в поперечном сечении -Бесплатные фотографии и изображенияСмелая улица, расположенная в самом центре Ливерпуля – поперечное сечение b здание стоковые фотографии, фотографии и изображения без лицензионных платежей – здание в поперечном сечении стоковые фотографии, фотографии и изображения без лицензионных платежей дом в разрезе в рамке – здание в поперечном сечении иллюстрацияприлавок иллюстрация в черно-белом – здание в поперечном сечении стоковые иллюстрацииторговый центр круг иконки цветовой гармонии | eps10 – здание в поперечном сечении стоковые картинки, фотографии без уплаты роялти и изображенияветряная турбина в берлинской телебашне – здание в поперечном сечении снизу – поперечное сечение здания стоковые картинки, лицензионные фото и изображения трубы под дорожным покрытием – поперечное сечение здания стоковые картинки, лицензионные фото и изображения здание стоковые фотографии, фотографии и изображения без уплаты роялти стоковые картинки, фотографии и изображения без уплаты роялти – здание в поперечном сечении стоковые иллюстрациисады Пикадилли – здание в поперечном сечении стоковые картинки, фотографии без лицензионных платежей и изображения стоковые фотографии, лицензионные фото и изображениястроительные рабочие, стоящие вместе на строительной площадке – поперечное сечение здания электронные фотографии и изображенияизометрический склад – здание в поперечном сечении стоковые иллюстрациивращающаяся маленькая планета, вид в поперечном сечении городского пейзажа шанхайская набережная – здание в поперечном сечении стоковые картинки, фотографии и изображения без уплаты роялтиverticalfarm_lablevel – здание в поперечном сечении -бесплатные фото и изображенияокна пвх – здание в поперечном сечении стоковые картинки, фотографии без лицензионных платежей и изображения сложенный камень – здание в поперечном сечении стоковые картинки, фото и изображения без уплаты роялти и изображения 100

      Макет раздела | bartleby

      Что такое макет раздела?

      Разрез здания или сооружения показывает расположение его фундамента в подвале по его чертежам, чтобы можно было произвести земляные работы там, где это необходимо, и точно определить форму и план здания. Он структурирован в соответствии с основными схемами компоновки и спецификациями, предоставленными инженером или архитектором. Чтобы понять форму здания, мы должны понимать некоторые технические термины, связанные с этой функцией.

      В зависимости от проекта термин «секция» обычно относится к внешнему виду здания, как если бы оно было разрезано пополам или отрезано от другой воображаемой плоскости, обычно, но не от правильной плоскости. Это представлено в виде диаграммы сечения. Это может быть полезно при проектировании или представлении структур, таких как здания, поскольку дает ощущение трансцендентности в таких областях, как комнаты и даже ткань здания, и это может выявить взаимосвязи между компонентами здания, которые могут быть не видны на плоскостях или высотах.

      Чертеж в разрезе

      Чертеж сцены или чертеж в разрезе показывает перспективу здания, если оно разделено пополам или разрезано в другой воображаемой плоскости.

      В зданиях это может быть полезно, поскольку дает представление об использовании пространств и окружающих структур (обычно по прямой плоскости), которые могут выявить отношения между различными частями зданий, которые могут быть не видны на чертежах плана. Компоновочные чертежи на самом деле представляют собой своего рода сечение, но пересекают структуру в горизонтальной, а не в прямой плоскости.

      Направление плоскости светотеневой границы часто изображают на схемах в плане и на высоте длинной и короткой пунктирной линии, называемой фазовой плоскостью. Если есть несколько секций, линия может иметь стрелку, указывающую направление в перспективе, и буквы на каждом конце, указывающие название чертежа секции.

      Масштаб фазового чертежа будет зависеть от размера структуры чертежа и уровня детализации, который необходимо отобразить. Разделы могут отражать всю структуру, а могут быть посвящены определенному району, дороге или встрече. В этом они могут быть похожи на составные диаграммы, но отличаются тем, что обычно не включают детали процесса слияния.

      Для различения разных типов деталей на подробных чертежах разрезов можно использовать различные типы штриховок. Существующие уровни штриховки должны быть применены к другим обычным объектам, например, двойные диагональные линии указывают на формирование кирпичей, сигналы волн и т. д.

      Разделы Vision включают в себя 3D-рендеринг пространств за пределами плоскости сцены и могут использоваться для графического представления отношений между пространствами и структурными элементами и их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

      В детстве рисунки категорий можно автоматически генерировать с помощью программного обеспечения для 3D-моделирования, включая просмотр разделов, где это необходимо.

      CC BY-SA 4.0 | Кредиты изображений: https://commons.wikimedia.org | Christophe Krief

      Секция стены

      Вкратце, секция стены – это технический чертеж, на котором показаны внутренние части и функции конкретной стены для строительных работ. Как наружные, так и внутренние стены могут быть невероятно сложными и состоять из всевозможных строительных материалов и строительных технологий, поэтому нередко один размер подходит для всего, поэтому их соединение так важно.

      Часть стены является одним из основных инструментов, используемых для сообщения конструкции здания. Мы упоминали, что части стены подробно объясняют, из чего сделаны фундамент, стена, пол и крыша. Поэтому некоторые вещи, которых мы коснулись, требуют рассмотрения.

      Например, какой фундамент нужен зданию. Каким будет само здание, двухэтажным или небоскребом? Изоляция также должна быть рассмотрена вместе с ее расположением.

      Длина окон и дверей, уклон крыши и строительные материалы. Все эти заметки объединяются, чтобы помочь создать функциональную секцию стены.

      Обычные детали стен экономят время и помогают строителям легко получить доступ к информации и создать лучший эффект здания.

      • Используйте заметки и указания, чтобы попасть в цель.
      • Используйте схемы для описания своих заметок.
      • Начните новый лист с другой стены.
      • Разметьте стены, используя собственные символы и символы.

      Самая важная особенность секций стен соответствует правилам структуры и кодам. Мы обнаружили, что самолеты можно менять, но следует соблюдать технические рекомендации, чтобы избежать катастрофы. В зависимости от типа строящегося здания мы должны учитывать фундамент и тип пола, тип стены, тип крыши, часть стены и другие факторы для достижения устойчивой, но приятной эстетической конструкции.

      Назначение детальных чертежей

      Детальные чертежи представляют собой однокомпонентную геометрическую схему. В строительстве это может быть коммерческое, частное и общественное здание или здание. Детальные чертежи преследуют несколько целей. Одним из них является демонстрация соответствия стандартам и нормам строительства.

      Эти функции соответствия могут включать строительные нормы и правила, общие процедуры, требования в определенных рамках, детали здания, подробную форму и многое другое. Все это делается потому, что почти невозможно поместить эти сложные детали в стандартную схему системы.

      Чертежи данных обеспечивают четкость передачи информации. Это также обеспечивает растущее чувство осведомленности, чтобы знать важную информацию, такую ​​​​как размер, детали спецификации и другие важные элементы, связанные с процессом строительства. Очень важно отметить, что подробные чертежи не следует путать с «детальными проектными чертежами» или «функциональными чертежами».

      Чертежи соответствующих деталей конструкции получаются, когда конструкция разработана комплексно и точно для ее размера. Это включает в себя все элементы структуры и то, как они все работают вместе. С функциональными чертежами у нас есть ограниченные знания о структуре изображения. Это обычно используется подрядчиком или кем-либо, кто непосредственно участвует в строительстве для выполнения своей работы. Поэтому важно отметить, что не все проектные и эксплуатационные чертежи потребуются для детального чертежа.

      Контекст и приложения

      Эта тема важна для профессиональных экзаменов как в бакалавриате, так и в аспирантуре, в частности:

      • Бакалавр технологии в области гражданского строительства
      • Магистр технологии в области гражданского строительства

      Практические задачи

      1.0002 1.0023 Как называется застроенная крытая площадь здания, измеренная на уровне пола любого этажа?

      1. Плинтус
      2. Ковровое покрытие
      3. Общая площадь
      4. Крытая площадь

      Ответ: Вариант a

      Пояснение: Цокольная площадь – это застроенная крытая площадь здания, измеренная на уровне пола любого этажа.

      2. Какой должна быть минимальная ширина лестницы?

      1. 1,5 м
      2. 1,2 м
      3. 0,9 м
      4. 0,75 м

      Ответ: Вариант c

      Пояснение: Минимальная ширина лестницы должна составлять 0,9 м от перил.

      3. Как называется свод правил, устанавливающий стандарты для возводимых объектов, таких как здания и нестроящиеся сооружения?

      1. Процедура
      2. Строительные нормы и правила
      3. Строительные подзаконные акты
      4. Строительные условия

      Ответ: Вариант b строительные конструкции.

      4. Что относится к внешнему виду здания, если оно разрезано пополам или отрезано от другой воображаемой плоскости?

      1. Чертеж разреза
      2. Схема разреза
      3. Схема сечения
      4. Детали чертежа

      Ответ: Вариант b

      Пояснение: Схема сечения – это вид здания, если оно разрезано пополам или отрезано от другой воображаемой плоскости.

      5. Что из следующего может создать функциональную секцию стены?

      1. Длина окна
      2. Длина двери
      3. Длина крыши
      4. Все вышеперечисленное

      Ответ: Вариант d

      Пояснение: Длина окна и дверей, уклон крыши и строительные материалы собраться вместе, чтобы помочь создать функциональную секцию стены.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
