ГОСТ 2.305-2008: Единая система конструкторской документации. Изображения – виды, разрезы, сечения | это… Что такое ГОСТ 2.305-2008: Единая система конструкторской документации. Изображения
Терминология ГОСТ 2.305-2008: Единая система конструкторской документации. Изображения – виды, разрезы, сечения оригинал документа:
3.1 вертикальный разрез: Разрез, выполненный секущими плоскостями, перпендикулярными к горизонтальной плоскости проекций.
Определения термина из разных документов: вертикальный разрез
3.2 вид предмета (вид): Ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.
Определения термина из разных документов: вид предмета (вид)
3.3 вынесенное сечение: Сечение, расположенное на чертеже вне контура изображения предмета или в разрыве между частями одного изображения.
Определения термина из разных документов: вынесенное сечение
3.
4 выносной элемент: Дополнительное, обычно увеличенное, отдельное изображение части предмета.
Определения термина из разных документов: выносной элемент
3.5 главный вид предмета (главный вид): Основной вид предмета на фронтальной плоскости проекции, который дает наиболее полное представление о форме и размерах предмета, относительно которого располагают остальные основные виды.
Определения термина из разных документов: главный вид предмета (главный вид)
3.6 горизонтальный разрез: Разрез, выполненный секущими плоскостями, параллельными горизонтальной плоскости проекций.
Определения термина из разных документов: горизонтальный разрез
3.7 дополнительный вид предмета (дополнительный вид): Изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.
Определения термина из разных документов: дополнительный вид предмета (дополнительный вид)
3.
8 ломаный разрез: Сложный разрез, выполненный пересекающимися плоскостями.
Определения термина из разных документов: ломаный разрез
3.9 местный вид предмета (местный вид): Изображение отдельного ограниченного участка поверхности предмета.
Определения термина из разных документов: местный вид предмета (местный вид)
3.10 местный разрез: Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.
Определения термина из разных документов: местный разрез
3.11 наклонный разрез: Разрез, выполненный секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого.
Определения термина из разных документов: наклонный разрез
3.12 наложенное сечение: Сечение, расположенное непосредственно на изображении предмета вдоль следа секущей плоскости.
Определения термина из разных документов: наложенное сечение
3.13 ортогональная (прямоугольная) проекция: Параллельная проекция предмета или его части на плоскость, перпендикулярную к направлению проецирующих лучей, представляющую совмещенную с чертежом одну из граней пустотелого куба, внутри которого мысленно помещен предмет [1], [2].
Определения термина из разных документов: ортогональная (прямоугольная) проекция
3.14 основной вид предмета (основной вид): Вид предмета, который получен путем совмещения предмета и его изображения на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, с плоскостью чертежа.
Примечание – Основной вид предмета может относиться к предмету в целом, его разрезу или сечению.
Определения термина из разных документов: основной вид предмета (основной вид)
3.15 параллельная проекция: Изображение предмета или его части, полученное проецированием их воображаемым параллельным пучком лучей на плоскость.
Определения термина из разных документов: параллельная проекция
3.16 поперечный разрез: Разрез, выполненный секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.
Определения термина из разных документов: поперечный разрез
3.17 продольный разрез: Разрез, выполненный секущей плоскостью, направленной вдоль длины или высоты предмета.
Определения термина из разных документов: продольный разрез
3.18 простой разрез: Разрез, выполненный одной секущей плоскостью.
Определения термина из разных документов: простой разрез
3.19 профильный разрез: Вертикальный разрез, выполненный секущими плоскостями, параллельными профильной плоскости проекций.
Определения термина из разных документов: профильный разрез
3.20 разрез предмета (разрез): Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.
Определения термина из разных документов: разрез предмета (разрез)
3.21 сечение предмета (сечение): Ортогональная проекция фигуры, получающейся водной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.
Примечание – При необходимости в качестве секущей допускается применять цилиндрическую поверхность, развертываемую на плоскость чертежа.
Определения термина из разных документов: сечение предмета (сечение)
3.22 сложный разрез: Разрез, выполненный двумя и более секущими плоскостями.
Определения термина из разных документов: сложный разрез
3.23 ступенчатый разрез: Сложный разрез, выполненный параллельными секущими плоскостями.
Определения термина из разных документов: ступенчатый разрез
3.24 фронтальный разрез: Вертикальный разрез, выполненный секущими плоскостями, параллельными фронтальной плоскости проекций.
Определения термина из разных документов: фронтальный разрез
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
Изображения. Виды, разрезы, сечения (ГОСТ 2.305-68) презентация, доклад
ГОСТ 2.305-68
Разрезы, сечения
РАЗРЕЗЫ
Разрез – изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями
На разрезе показывают то, что получается в секущей плоскости и то, что расположено за ней
КЛАССИФИКАЦИЯ РАЗРЕЗОВ
Обозначение разрезов и сечений
Фронтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной фронтальной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью
Простые разрезы –
изображения, полученные в результате мысленного
рассечения детали одной секущей плоскостью
Горизонтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной горизонтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью
Профильный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за ней
Наклонными называются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого
Местным называется разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте
Местный разрез ограничивается на виде сплошной волнистой линией
СЛОЖНЫЕ РАЗРЕЗЫ
Сложными называются разрезы, получаемые с помощью
двух и более секущих плоскостей
Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями
А-А
Ломаными называются разрезы, полученные от
рассечения предмета пересекающимися плоскостями
– УДАЛИТЬ ЛИНИЮ ВИДА
– ШТРИХОВЫЕ ЛИНИИ, КОТОРЫМИ БЫЛИ ИЗОБРАЖЕНЫ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ТЕПЕРЬ ОБВЕДЕНЫ СПЛОШНЫМИ ОСНОВНЫМИ ЛИНИЯМИ, ТАК КАК СЛАНОВЯТСЯ ВИДИМЫМИ
– ЗАШТРИХОВАТЬ ФИГУРУ СЕЧЕНИЯ
Правила выполнения разреза
УСЛОВНОСТИ И УПРОЩЕНИЯ
ПРИ ВЫПОЛНЕНИИ РАЗРЕЗОВ
Соединение частей вида и разреза в одном изображении
РАЗРЕЗ
ВИД
Соединение половины вида и половины разреза
В случаях, когда линия контура детали (например, ребро) совпадает с осью симметрии, границей между частью вида и разреза будет не осевая линия, а сплошная волнистая, проведенная рядом с осевой
ТОНКИЕ ЭЛЕМЕНТЫ В РАЗРЕЗЕ
Тонкие элементы, попадающие в продольный разрез, условно не штрихуются, и отделяются от остальной части детали сплошной основной линией

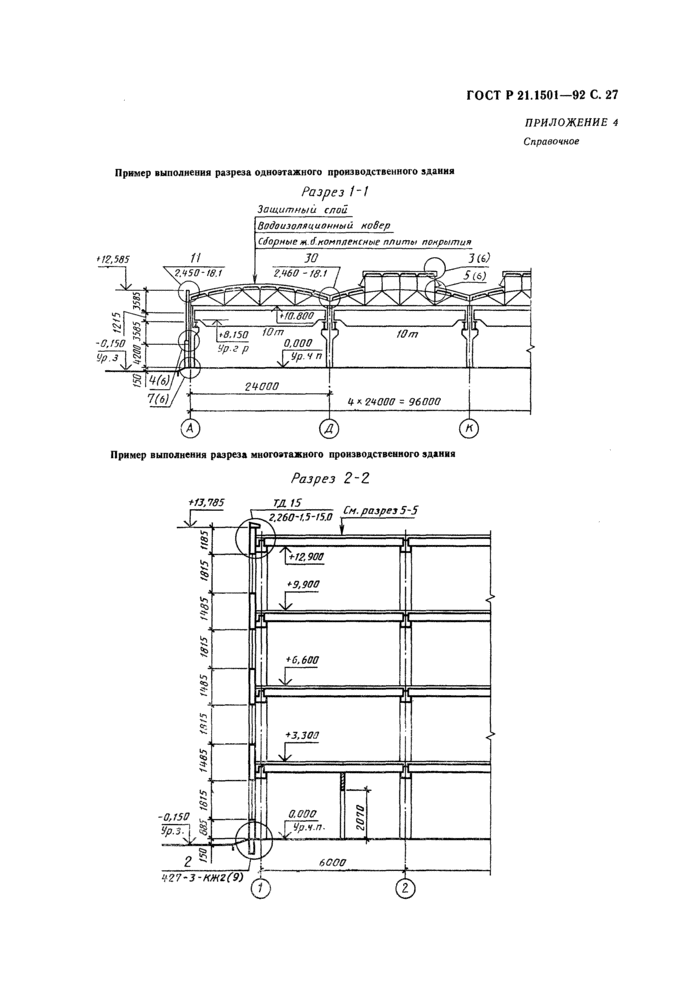

ПРИМЕРЫ ПОСТРОЕНИЯ РАЗРЕЗОВ
СЕЧЕНИЯ
Сечение – изображение, полученное при мысленном
рассечении предмета секущей плоскостью
и состоящее из изображения фигуры сечения
Сечение показывает только ту часть детали,
которая расположена в секущей плоскости
Выявление элементов детали с помощью сечений
Образование сечений
Виды сечений
а – вынесенное б – в разрыв в – наложенное
Изображение сечения симметричной и несимметричной фигуры
Примеры сечений
Скачать презентацию
Свойства I-Beam Sections per.
Стандарт ГОСТ 8239-72Связанные ресурсы: стандартный материал
Свойства Двутавр Профили пер. ГОСТ 8239-72
Профили стальные, алюминиевые Таблицы
Формула и калькулятор прогиба и напряжений балок
Свойства стальных профилей двутавровых профилей, ГОСТ 8239-72
h высота балка,
б – ширина полки,
s – толщина стенки,
t – средняя толщина полки,
I – осевой момент инерции,
W – модуль сечения,
i – коэффициент сопротивления
S T x – первый момент полусечения.
| Обозначение (номер) | Размеры, мм | Зона см 2 | I x см 4 | Ш x см 3 | |||
|---|---|---|---|---|---|---|---|
| ч | б | с | т | ||||
| 10 | 100 | 55 | 4,5 | 7,2 | 12,0 | 198 | 39,7 |
| 12 | 120 | 64 | 4,8 | 7,3 | 14,7 | 350 | 58,4 |
| 14 | 140 | 73 | 4,9 | 7,5 | 17,4 | 572 | 81,7 |
| 16 | 160 | 81 | 5,0 | 7,8 | 20,2 | 873 | 109 |
| 18 | 180 | 90 | 5,1 | 8,1 | 23,4 | 1290 | 143 |
| 18а | 180 | 100 | 5,1 | 8,3 | 25,4 | 1430 | 159 |
| 20 | 200 | 100 | 5,2 | 8,4 | 26,8 | 1840 | 184 |
| 20а | 200 | 110 | 5,2 | 8,6 | 28,9 | 2030 | 203 |
| 22 | 220 | 110 | 5,4 | 5,4 | 30,6 | 2550 | 232 |
| 22а | 220 | 120 | 5,4 | 8,9 | 32,8 | 2790 | 254 |
| 24 | 240 | 115 | 5,6 | 9,5 | 34,8 | 3460 | 289 |
| 24а | 240 | 125 | 5,6 | 9,8 | 37,5 | 3800 | 317 |
| 27 | 270 | 125 | 6,0 | 9,8 | 40,2 | 5010 | 371 |
| 27а | 270 | 135 | 6,0 | 10,2 | 43,2 | 5500 | 407 |
| Обозначение (номер) | я х см | S T x см 3 | я у см 4 | Вт г см 3 | я у см | Масса за метр, кг |
|---|---|---|---|---|---|---|
| 10 | 4,06 | 23,0 | 17,9 | 6,49 | 1,22 | 9,46 |
| 12 | 4,88 | 33,7 | 27,9 | 8,72 | 1,38 | 11,5 |
| 14 | 5,73 | 46,8 | 41,9 | 11,5 | 1,55 | 13,7 |
| 16 | 6,57 | 62, | 58,6 | 14,5 | 1,70 | 15,9 |
| 18 | 7,42 | 81,4 | 82,6 | 18,4 | 1,88 | 18,4 |
| 18а | 7,51 | 89,8 | 114 | 22,8 | 2,12 | 19,9 |
| 20 | 8,28 | 104 | 115 | 23,1 | 2,07 | 21,0 |
| 20а | 8,37 | 114 | 155 | 28,2 | 2,32 | 22,7 |
| 22 | 9,13 | 131 | 157 | 28,6 | 2,27 | 24,0 |
| 22а | 9,22 | 143 | 206 | 34,3 | 2,50 | 25,8 |
| 24 | 9,97 | 163 | 198 | 34,5 | 2,37 | 27,3 |
| 24а | 10,1 | 178 | 260 | 41,6 | 2,63 | 29,4 |
| 27 | 11,2 | 210 | 260 | 41,5 | 2,54 | 31,5 |
| 27а | 11,3 | 229 | 337 | 50,0 | 2,80 | 33,9 |
Обозначение | и х см | S T x см 3 | я у см 4 | Вт г см 3 | я у см | Масса |
|---|---|---|---|---|---|---|
30 | 12,3 | 268 | 337 | 49,9 | 2,69 | 36,5 |
30а | 12,5 | 292 | 436 | 60,1 | 2,95 | 39,2 |
33 | 13,5 | 389 | 419 | 69,9 | 2,79 | 42,2 |
36 | 14,7 | 423 | 519 | 71,1 | 2,89 | 48,6 |
40 | 16,2 | 545 | 667 | 86,1 | 3,03 | 57 |
45 | 18,1 | 708 | 808 | 101 | 3,09 | 66,5 |
50 | 19,9 | 919 | 1043 | 123 | 3,23 | 78,5 |
55 | 21,8 | 1181 | 1366 | 151 | 3,39 | 92,7 |
60 | 23,6 | 1481 | 1725 | 182 | 3,54 | 108 |
Обозначение | Размеры, | Зона см 2 | I x см 4 | Ш x см 3 | |||
|---|---|---|---|---|---|---|---|
ч | б | с | т | ||||
10 | 100 | 55 | 4,5 | 7,2 | 12,0 | 198 | 39,7 |
12 | 120 | 64 | 4,8 | 7,3 | 14,7 | 350 | 58,4 |
14 | 140 | 73 | 4,9 | 7,5 | 17,4 | 572 | 81,7 |
16 | 160 | 81 | 5,0 | 7,8 | 20,2 | 873 | 109 |
18 | 180 | 90 | 5,1 | 8,1 | 23,4 | 1290 | 143 |
18а | 180 | 100 | 5,1 | 8,3 | 25,4 | 1430 | 159 |
20 | 200 | 100 | 5,2 | 8,4 | 26,8 | 1840 | 184 |
20а | 200 | 110 | 5,2 | 8,6 | 28,9 | 2030 | 203 |
22 | 220 | 110 | 5,4 | 5,4 | 30,6 | 2550 | 232 |
22а | 220 | 120 | 5,4 | 8,9 | 32,8 | 2790 | 254 |
24 | 240 | 115 | 5,6 | 9,5 | 34,8 | 3460 | 289 |
24а | 240 | 125 | 5,6 | 9,8 | 37,5 | 3800 | 317 |
27 | 270 | 125 | 6,0 | 9,8 | 40,2 | 5010 | 371 |
27а | 270 | 135 | 6,0 | 10,2 | 43,2 | 5500 | 407 |
Связанный:
- AISC 13th Edition Ultimate Structural Shapes Viewer Properties Viewer
- Тройник структурной формы AISC A36, вырезанный из таблицы W-образных форм, таблица
- Стальной конструкционный уголок AISC, неравные длины опор
- Конструкционные материалы Спецификации и характеристики Таблицы и диаграммы – Черные и цветные металлы |
Двутавровые профили ГОСТ 8239-89, Двутавровые стальные балки с наклонной полкой
В данной таблице представлены Двутавровые стальные балки российского стандарта с наклонной полкой, технические характеристики.
