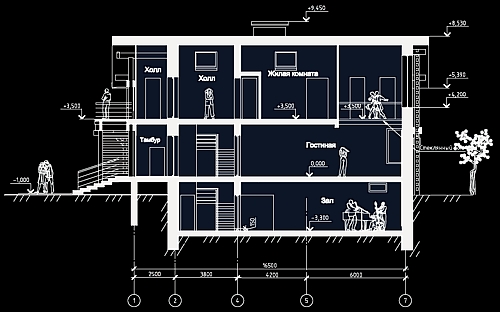

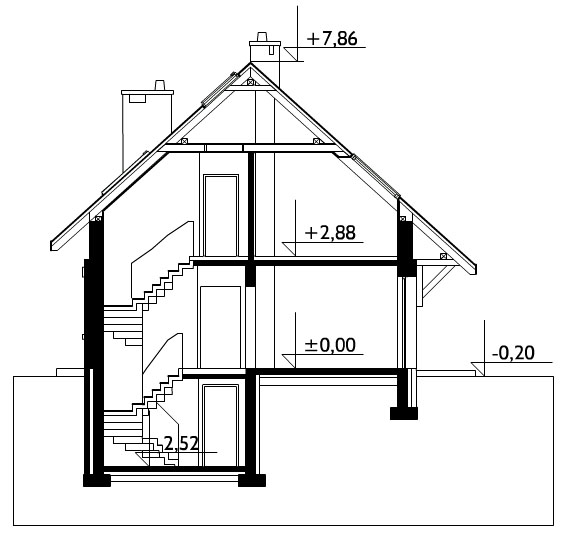

Разрез дома по лестнице: Разрез лестницы чертеж

Содержание

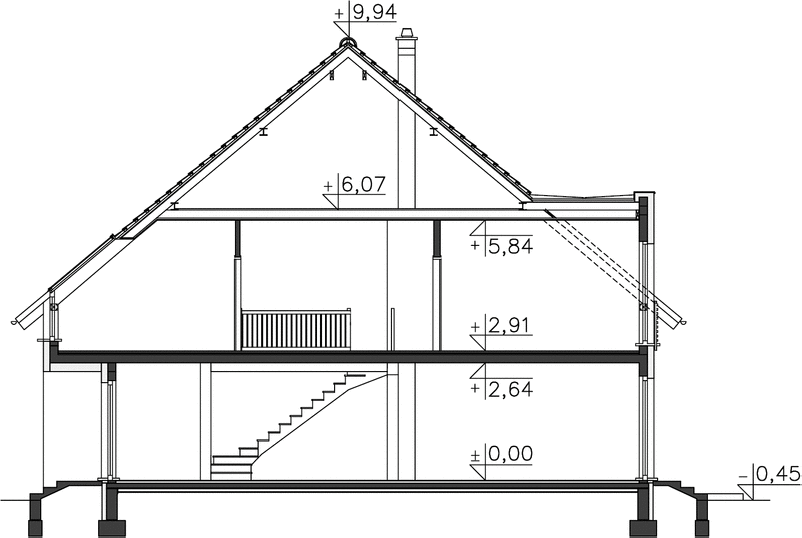

Лестница в разрезе чертеж

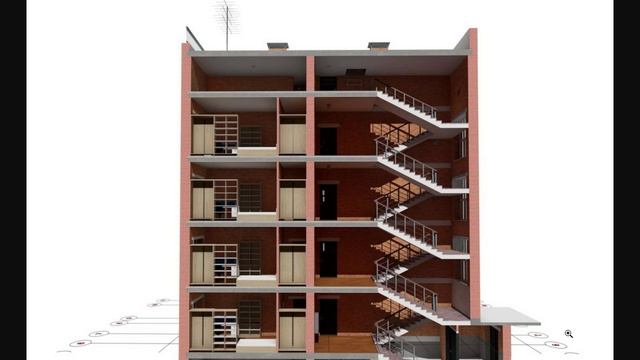

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)

l и шириныBлестничной клетки (рис.

11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени

а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.

16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

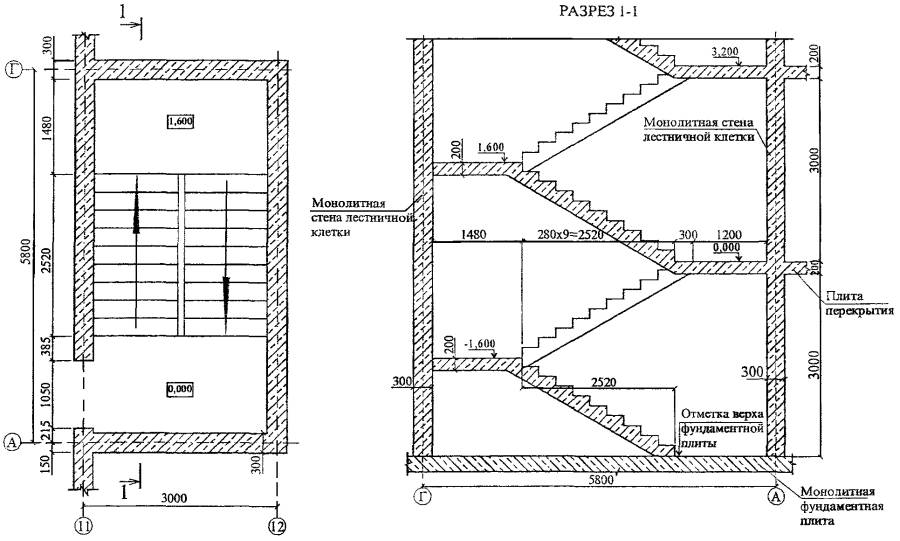

Рисунок 16 – Графическая разбивка лестничного марша

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3273;

ПОСМОТРЕТЬ ЕЩЕ:

Видео удалено.

Видео (кликните для воспроизведения).

Михаил Суханов

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Построение разреза по лестнице — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Устройство и оснащение процедурного кабинета: Решающая роль в обеспечении правильного лечения пациентов отводится процедурной медсестре…

Процедура выполнения команд. Рабочий цикл процессора: Функционирование процессора в основном состоит из повторяющихся рабочих циклов, каждый из которых соответствует. ..

Оснащения врачебно-сестринской бригады.

Интересное:

Влияние предпринимательской среды на эффективное функционирование предприятия: Предпринимательская среда – это совокупность внешних и внутренних факторов, оказывающих влияние на функционирование фирмы…

Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является…

Подходы к решению темы фильма: Существует три основных типа исторического фильма, имеющих между собой много общего…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 11 из 11

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов – маршей и горизонтальных элементов – площадок. Лестницы бывают одно – , двух – и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки – косоуры, располагаемые под ступенями. В состав маршей входят ограждения – перила. Высота ограждения 90 – 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок – площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 – 240 см, для вспомогательных лестниц – не менее 90 см, для основных – не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой – нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш – верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 – 180 мм ( чаще всего 150 мм ). Ширина проступи -250 – 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют – этажными, а между этажами – промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка 1) и соединяют наклонной прямой линией эту точку с крайней точкой (точка 2) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Лекция 9. ФАСАД. УЗЕЛ

9.1. Вычерчивание фасада.

9.2. Оформление оконных и дверных проемов на фасаде.

9.3. Выноски и ссылки на строительных чертежах.

9.4. Узлы жилого дома.

9.5. Контрольные вопросы.

Вычерчивание фасада

Наружный вид здания называют фасадом. Он дает представление о внешнем виде здания, о его художественном образе, об общих размерах, о пропорциях и соотношениях его отдельных элементов. Различают главный фасад, дворовый и боковые или торцовые.

Главным фасадом называется вид на здание со стороны улицы или площади. Внешний облик здания должен отражать его назначение. Архитектурно-отделочные работы проектируются без излишеств, с широким применением индустриальных и отделочных материалов. Архитектурная выразительность кирпичных зданий значительно повышается при использовании кирпича различного цвета – это позволяет создавать орнаменты в простенках, карнизах (рис. 140).

Рис. 140. Фасад 1-7 крупноблочного жилого дома.

Чертежи фасадов вычерчиваются в том же масштабе, что и планы зданий. Чертеж главного фасада следует располагать над чертежом плана, и он строится как третья проекция, по двум данным: плану и разрезу (если разрез здания вычерчивается в том же масштабе, что и план ). Общую длину фасада, ширину оконных и дверных проемов и простенков между ними берут с плана здания. Высоту оконных и дверных проемов, цоколя, карниза, конька крыши и других элементов берут с разреза.

Фасады именуются по крайним разбивочным осям, между которыми располагается участок здания, изображенный на чертеже, например: “ФАСАД 1 – 4” или ” ФАСАД А – Д” , или по одной оси, например: “ФАСАД ПО ОСИ А”. Размер между крайними разбивочными осями не проставляют. На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха кровли.

На фасадах наносят разбивочные оси, проходящие в характерных местах: крайние, у перепадов высот, у одной из сторон каждого проема ворот и т.п. На фасадах изображают и обозначают пожарные лестницы, проставляют марки к схемам заполнения оконных и дверных проемов.

Все построения, связанные с вычерчиванием фасада, производят тонкими линиями в следующей последовательности, Схематичная интерпретация показана на рис. 141 – 144.

1. Наносят основные горизонтальные деления в соответствии с разрезом – линии земли, цоколя, карниза, поясков, конька, оконных и дверных проемов.

2. Наносят основные линии вертикальных делений в соответствии с планом – разбивочные оси, линии выступов стен, пилястр, колонн и т.п. и чертят общий контур здания.

Рис. 141

Рис. 142

Рис. 143

Рис. 144

3. Вычерчивают оконные и дверные проемы, балконы, плиты козырьков над входами, карниз и другие архитектурные элементы фасада.

4. Вычерчивают оконные переплеты, двери, ограждения балконов, вентиляционные и дымовые трубы на крыше.

5. Проставляют знаки высотных отметок.

После проверки соответствия фасада с планом и разрезом производят окончательную обводку фасада линиями соответствующей толщины. Горизонтальная линия земли проводится толщиной 1,5 – 2 мм и выводится за контур фасада (рис. 145)..

Законченный чертеж фасада дополняется следующими данными : проставляются марки разбивочных осей ; отметки характерных горизонтальных членений в соответствии с отметками, показанными на разрезах здания; проставляют марки оконных и дверных проемов.

На фасаде поставляются следующие высотные отметки: уровень земли; уровень отмостки; уровень крыльца; уровень фундамента; уровни дверных и оконных проемов; уровень козырька; уровень карниза крыши; уровень конька; уровень самой высокой точки здания.

Рис. 145. Фрагмент фасада жилого дома (вариант).

Пример окончательного оформления фасада показан на рис. 145 фрагментом фасада жилого дома.

Оформление оконных и дверных проемов на фасаде

После вычерчивания оконных и дверных проемов производится их оформление. Оформление осуществляется тонкими линиями.

Оформление окон. Во внутри оконного проема наносятся видимый контур короба и переплет, а с наружи отлив (рис. 146).

Рис. 146

Оформление балкона и лоджии. Оформление начинается с нанесения в проем коробов окна и двери для выхода на балкон (рис. 147а) или лоджию(рис. 147б). Затем на уровне установки плиты межэтажного перекрытия вычерчивается балконная плита (плита лоджии). Толщина плиты составляет 150 – 220 мм.

Рис. 147

От верхнего уровня плиты балкона (лоджии) на удалении 950 – 1000 мм проводится линия ограничивающая ограждение балкона (лоджии).

Ограждение лоджии ограничивается стенами, а балкона размерами балконных плит. Как правило выступ балконных плит за приделы оконных проемов составляет 500 – 950 мм.

Оформление дверей. В дверном проеме показывается короб и линия разграничивающая дверные полотна если их два и более. Короб показывается только с трех сторон для дверных проемов где дверь открывается в сторону наблюдателя (рис 148).

Рис. 148. Оформление дверных проемов:

а) однополостная дверь; б) двуполостная дверь с разными размерами плотен; в) двуполостная дверь с одинаковыми размерами плотен.

Следует отметить: на фасадах оконные и дверные проемы могут иметь и другие конструктивные элементы окон, дверей, балконов и лоджий; на фасадах может наносится маркировка окон и дверей (см. рис. 140, 145).

⇐ Предыдущая234567891011

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ – конструкции, предназначенные для поддерживания проводов на необходимой высоте над землей, водой. ..

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций…

Папиллярные узоры пальцев рук – маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Код

Residential Stair: как обеспечить безопасность лестницы

Если вам посчастливилось жить в старом доме или вы недавно посещали его, одна из вещей, которую вы обязательно заметите, — это лестница. До появления строительных норм и правил большинство лестниц строились так, как считал нужным плотник. Отведенное пространство определяло лестницу, поэтому часто можно увидеть лестничный пролет, такой же крутой и узкий, как лестница.

Хотя большинство строительных норм и правил основаны на Международном жилищном кодексе, в некоторых местах последняя версия IRC может не применяться. Существуют различия от города к городу и от штата к штату, поэтому проконсультируйтесь с местным строительным чиновником. Если вы строите лестницу или модернизируете существующую лестницу, вот что вам нужно знать:

Сначала давайте определимся с некоторыми терминами. Лестница имеет подъёма (его высоту снизу вверх) и пролёта (его длину). Горизонтальная ступенька называется проступью , а вертикальная часть, которая помещается между двумя проступями, называется подступенком . Часть протектора (часто закругленная), выступающая над подступенком, известна как носок . Площадка представляет собой горизонтальную платформу, которая начинается или заканчивается лестницей или образует переход между изменениями направления лестницы.

Жилые внутренние лестницы Код Требования

Чад Держатель

Лестница должна иметь ширину не менее 36 дюймов, измеренную над перилами.
Поручни не должны выступать в лестницу более чем на 4 ½ дюйма, поэтому с одним поручнем ширина лестницы не может быть меньше 31 ½ дюйма, если измерять на уровне перил или под ними, а с двумя поручнями лестница не может быть менее 27 дюймов в ширину.
Лестницы в незавершенных подвалах или чердаках должны быть не менее 32 дюймов в ширину, измеренные выше перил. Поручни не должны выступать вглубь лестницы более чем на 4 дюйма, поэтому ширина лестницы должна быть не менее 28 дюймов при измерении на уровне одного поручня или ниже или не менее 24 дюймов при измерении на уровне двух поручней или ниже.
Проступи и подступенки должны быть ровными, с максимальным уклоном менее двух градусов.
Ступени с выступами должны иметь ширину не менее 10 дюймов и ширину без выступов 11 дюймов, измеренную от передней кромки до задней части, и ширина ступеней не может превышать 3/8 дюйма по всей лестнице. .
Выступы ступеней не могут выступать более чем на 1 ¼ дюйма или менее чем на ¾ дюйма за плоскость подступенка и не могут иметь радиус более 9/16 дюйма, измеренный в поперечном сечении.
Подступенки не могут быть более 7 ¾ дюймов в высоту при измерении от одной ступени к другой, и, как и ширина ступени, они не могут варьироваться более чем на 3/8 дюйма по всей лестнице. Открытые подступенки, такие как те, которые обычно можно увидеть на наружных лестницах, должны быть такого размера, чтобы через них не могла пройти сфера диаметром более 4 дюймов.
Длина площадок должна быть не меньше ширины лестницы; лестнице шириной 36 дюймов потребуется не менее 36 дюймов пространства сверху или снизу.
Площадка не требуется, если у вас есть дверь наверху лестницы, которая открывается в пространство наверху. Если дверь открывается над лестницей, у вас должна быть площадка длиной не менее 36 дюймов или больше, если ширина двери превышает 36 дюймов.
У вас должно быть не менее 6 футов 8 дюймов свободного пространства над головой (измеряется по вертикали) во всех точках между потолком и выступами лестницы.
Непрерывный лестничный пролет разрешается подниматься только на 12 футов 7 дюймов между уровнями пола или лестничными площадками. Полеты, которые поднимаются выше, должны включать посадку.

Поручни Код Требования

Лестницы с более чем четырьмя ступенями и подступенками должны иметь по крайней мере один поручень высотой от 34 до 38 дюймов, если измерять по вертикали от любого выступа на лестнице. Единственным исключением являются переходы между лестничными маршами, где высота перил может быть выше 38 дюймов.
Сами поручни должны легко браться. Здесь код становится очень конкретным и классифицирует поручни как Тип I или Тип II.
Поручни типа I круглого сечения должны иметь внешний радиус от 1 ¼ до 2 дюймов; поручни с некруглым поперечным сечением могут иметь общий размер периметра от 4 до 6 ¼ дюймов, с максимальным поперечным сечением 2 ¼ дюйма и краями с минимальным радиусом 0,1 дюйма.

Поручни типа II должен иметь ширину от 1 ¼ до 2 ¾ дюймов в поперечнике, высоту не менее 1 ¾ дюйма и размер по периметру более 6 ¼ дюймов. Все поручни должны находиться на расстоянии не менее 1,5 дюймов от стены.

Требования к ограждениям

Nat Rea

На открытых пространствах на лестницах или лестничных площадках ограждения должны быть установлены в любом месте на высоте более 30 дюймов и должны иметь размеры от 34 до 38 дюймов в высоту либо от носка ступени, либо от пола.
Балясины (веретена и т. д.) на лестничных площадках должны располагаться достаточно близко друг к другу, чтобы между ними не могла пройти сфера диаметром 4 дюйма. Балясины на открытых сторонах лестницы не могут пропускать ничего больше сферы диаметром 4 3/8 дюйма.
Треугольное пространство, образованное ступенями, подступенком и нижней перекладиной ограждения, не может вместить ничего больше сферы диаметром 6 дюймов.

Требования к лестничному освещению

Лестницы безопасны только в том случае, если вы можете видеть, куда идете, поэтому освещение важно и включено в строительные нормы и правила.

Внутренние лестницы должны быть освещены, чтобы вы могли видеть как ступени, так и подступенки.
На лестнице должен быть выключатель для освещения, а если на лестнице более шести подступенков, вы также должны иметь выключатель для этого света как вверху, так и внизу лестницы, за исключением случаев, когда автоматический выключатель или датчик движения управляемый переключатель управляет светом.
Внешние лестницы должны иметь источник света на верхней площадке

Лучшее расположение лестницы в доме

Лестница является важным компонентом дома, с помощью которого пользователи могут соединяться с другими частями дома, особенно на разных плоскостях, таких как верхние этажи и нижние этажи. Но, прежде чем рассматривать функциональное назначение лестницы, мы должны иметь в виду, что она также служит влиятельным элементом дизайна вашего дома. Следовательно, расположение лестницы является первым и обязательным фактором, который необходимо учитывать при планировании лестницы в вашем доме.

Большинство людей при проектировании своего дома, особенно владельцы малых и средних домов, считают, что лестница – это дополнительная площадь и затраты. Им трудно разместить лестницу, которая требует значительной площади, особенно когда возникает проблема с размещением дополнительной спальни, кладовой или комнаты для пуджи. Балансировать между потребностями будущего расширения семьи и текущими наличными деньгами, особенно при проектировании, всегда сложно. Эта проблема усугубляется, когда размер участка невелик и для строительства на земле доступна небольшая площадь из-за местных правил, предписывающих запас по всему периметру. В такие критические времена серьезной проблемой становится принятие решения о том, следует ли планировать лестницу сейчас или в будущем, и будет ли она проектироваться как внешняя или внутренняя лестница. Необходимость в лестнице не ощущается, если вы строите только на земле и нет возможности подняться на первый этаж в ближайшее время. Это больше смущает владельца. Здесь Gharpedia попыталась представить вам плюсы и минусы как внутренней, так и внешней лестницы, исходя из юридических, социальных, функциональных и финансовых аспектов.

Лестница может располагаться внутри или снаружи вашего дома в зависимости от функциональности, эстетики и наличия свободного места для ее строительства. Для небольшого дома решение о расположении лестницы является одним из наиболее важных решений, поскольку расположение влияет на правильное функционирование различных других зон в вашем доме. Если вы переезжаете в дом, в котором уже есть лестница, вам следует подумать о ремонте лестницы, чтобы улучшить внешний вид вашего дома.

Что касается расположения лестницы, Гарпедия готова помочь вам в тщательном выборе места. Начнем обсуждение с внутренней и внешней конструкции лестницы. Для самой экономичной лестницы также требуется минимум от 60 до 80 квадратных футов площади, а для создания просторной и удобной лестничной конструкции вам может понадобиться от 120 до 140 квадратных футов площади или даже больше. Если вы хотите сделать роскошную и просторную конструкцию лестницы, вам может понадобиться выделить для нее больше места. Проектирование лестницы становится критически важным, когда вы хотите ограничить площадь дома от 600 до 1000 кв. футов.

Что такое внутренняя и внешняя лестница?

Внутренняя лестница

Внутренние лестницы — это лестничные конструкции, расположенные внутри вашего дома. Они также известны как внутренняя или внутренняя лестница. Используя внутреннюю лестницу, вы можете улучшить декор вашей гостиной, а также внутреннюю элегантность вашего дома. Внутренняя лестница способствует легкому перемещению между двумя этажами, особенно когда лестница визуально открыта.

Наружная лестница

Наружная лестница – это лестница, расположенная во внешней (внешней) части вашего дома. Они также известны как наружная лестница и наружная лестница. Внешние лестницы — это больше, чем просто способ доступа между этажами. Он считается основным элементом коммуникаций в здании. Самое главное, что вы должны иметь в виду при выборе наружной лестничной конструкции, это то, что она должна работать в любых климатических условиях и должна обеспечивать безопасный и удобный доступ пользователю.

Имея эту основную информацию, давайте взглянем на типы лестниц, из которых вы сможете выбрать наиболее подходящее расположение лестницы для вашего дома.

Рекомендации для внутренних и наружных лестниц различных типов и назначения

Назначение 1: Интерьер или экстерьер?

Правильно говорят, что лестница влияет на то, как вы воспринимаете окружающее. Таким образом, когда вы двигаетесь по лестнице, ее форма поможет вам зафиксировать ваш темп, чувства, отношения и взаимодействие с вашим окружением. Давайте возьмем пример вашего дома, окруженного зеленью. В такой ситуации спуск по внешней лестнице с видом на окрестности кажется лучшим вариантом по сравнению с внутренней лестницей, открывающейся в закрытое помещение внутри дома. Но что, если ваш дом расположен в районе с большим количеством хаоса и беспорядка? В такой ситуации внутренняя лестница оказывается лучшим вариантом, так как лучше держаться подальше от раздражающего окружения.

Намерение 2: Небезопасность в ночное время

В доме рекомендуется использовать внутреннюю лестницу, чтобы избежать небезопасности в ночное время, поскольку на внешнюю лестницу может попасть любой анонимный человек в любое время. Более того, по лестнице может легко пройти кто угодно, когда пожелает, особенно ночью. Однако, если у вас нет возможности построить внутреннюю лестницу в вашем доме, вам следует принять соответствующие меры безопасности, чтобы избавиться от риска небезопасности в ночное время для вашей внешней лестницы.

Цель 3: Когда ваш дом находится в общественном месте

Если ваш дом находится в общественном месте, настоятельно рекомендуется использовать внутреннюю лестницу, чтобы вы могли избежать хаоса и беспокойства окружающей среды. Внутренняя лестница также поможет вам свести к минимуму уязвимость к краже и неуверенности в ночное время, помимо риска нарушения конфиденциальности.

Цель 4: Планируете ли вы сдать в аренду любой из ваших этажей 3 ^rd вечеринка?

Если вы планируете сдать свой дом в аренду или хотите арендовать определенный этаж своего дома самостоятельно, настоятельно рекомендуется использовать наружную лестницу, чтобы жильцы могли попасть в свой дом, не мешая вам и вашим внутренним помещениям.

Цель 5: Отдельные этажи для двух сыновей/семей в будущем

Если у вас ограниченный бюджет и двое наследников, и вы хотите, чтобы ваши двое наследников в будущем мирно разделились, лучший план с первого дня, который вы можете Далее следует построить внешнюю лестницу, чтобы расставание стало легким, быстрым, легким и дружеским. Лестница в таком случае поможет вам получить независимый доступ для обоих наследников.

Цель 6: Простая вертикальная коммуникация

Внутренние лестницы лучше всего рекомендуются для облегчения вертикальной коммуникации, особенно устной между двумя этажами, по сравнению с наружной лестницей.

Цель 7: Легкий доступ к террасе

Как правило, внешние лестницы используются для облегчения доступа к террасам. Наружная металлическая лестница — лучший вариант, который вы можете использовать для удобного доступа на террасу.

Назначение 8: Защита от непогоды

Так как наружная лестница находится в прямом контакте с природой, лестница может быть повреждена из-за суровых климатических воздействий. Если сравнить внутреннюю и наружную лестницу из одного и того же строительного материала одинакового качества, наружная лестница будет легче повреждаться по сравнению с внутренней лестницей, и в течение всего срока ее службы потребуется регулярный уход. Таким образом, если вы планируете построить наружную лестницу в своем доме, убедитесь, что ваши лестницы не скользкие и сделаны с соответствующей защитой от атмосферных воздействий.

Цель 9: Рекомендации для внутренней и внешней лестницы, когда иногда допускается использовать ее в качестве открытой лестницы

В соответствии с нормами развития соответствующих городов / штатов, вы можете выбрать открытую наружную лестницу с определенными размерами, разрешенными застройкой правила контроля за использованием пространства, оставленного на полях.

Например, возьмем ссылку из Всеобъемлющих правил контроля разработки ^[365] . В соответствии с этими правилами, если для вашего жилья предоставляется участок площадью не более 150 кв. м, вы получите разрешение на открытую лестницу, консольную лестницу с максимальной шириной 1 метр в уровне пола. Разрешено на боковых или задних полях, за исключением переднего края дороги.

ПРЕДПОЧИТАЕТСЯ ВНУТРЕННЯЯ:

Ввиду вышеизложенного, мы советуем вам оставить лестницу внутри дома только в том случае, если вы не хотите, чтобы первый и второй этажи были полностью разделены и независимы. Если нет ограничений по сайту и позволяет бюджет, лучшим выбором всегда будет внутренний. Внешняя лестница с одним маршем – беспомощный выбор, если он вообще используется.

Лучшие материалы, используемые для внутренних и наружных лестниц

Лучшие материалы для лестницы по внутренней лестнице

Различные материалы, используемые для строительства крытых лестниц:

Дерево
Камень
Металл
Бетон
Стекло

LET US Собрать краткую информацию. 01. Интерьерная деревянная лестница

Древесина считается наиболее традиционным и доступным материалом для изготовления внутренней лестницы. Внутренние деревянные лестницы придают интерьеру вашего дома вневременную элегантность и красоту, создавая фокус элегантности. Внутренние деревянные лестницы могут быть изготовлены в различных стилях и формах с использованием различных других строительных материалов, таких как стекло, акрил, металл и т. д. Некоторые из пород дерева, используемых для строительства внутренних деревянных лестниц:

Red Oak
White Oak
African Mahogany
Ash
Cypress
American Cherry
Brazilian Cherry
Hemlock
Sapele
Pine
Maple
Walnut
Birch
Hickory
Тик

Некоторые из трендовых дизайнов внутренних деревянных лестниц представлены ниже:

Подробную информацию о деревянных лестницах вы можете найти в нашей пояснительной статье под названием:

Строительство дома

Полное подробное руководство по деревянной лестнице!

02. Внутренняя каменная лестница

Внутренняя каменная лестница считается одной из самых красивых и долговечных лестниц, подчеркивающих красоту вашего дома. Несмотря на наличие различных технологий и строительных материалов, внедренных в строительной отрасли, до сих пор люди используют несколько видов камня для возведения внутренних лестниц из-за их уникального завораживающего вида и впечатляющего взора зрителей. Камни являются наиболее полезными для противопожарной защиты. Различные типы камня, используемые для строительства внутренних каменных лестниц:

Marble
Slate
Limestone
Sandstone
Travertine
Granite
Basalt, and
Terrazzo

Some of the trending designs of indoor stone stairs are shown below:

For acquiring more knowledge regarding каменные лестницы, вы можете ознакомиться с одной из наших статей под названием:

Домостроение

Каменные лестницы: заманчивая особенность вашего дома!

03. Лестница металлическая внутренняя

Внутренние металлические лестницы обычно дороже по сравнению с крытыми деревянными лестницами, но их прочность и долговечность делают их отличным вариантом для крытых лестниц. Его можно легко смешать с любым архитектурным стилем вашего дома, используя различные металлы и неметаллы. Некоторые из наиболее часто используемых металлов для изготовления внутренних металлических лестниц и их компонентов:

Сталь
Алюминий
Железо
Латунь и
Медь

Несколько популярных дизайнов внутренних металлических лестниц приведены ниже:

Чтобы получить больше информации о металлических лестницах и их работоспособности, вы можете ознакомиться с одной из наших статей под названием:

Строительство дома

Металлические лестницы – идеальная лестница Система для любого архитектурного стиля!

04. Внутренняя бетонная лестница

Внутренняя бетонная лестница придает современный вид интерьеру вашего дома. Она считается одним из самых прочных типов лестниц и является прочной. Одним из самых больших преимуществ бетонных внутренних лестниц является то, что вы можете делать лестницы различной формы и компоненты лестницы. Эти лестницы обычно формируются из сборных секций, а затем собираются на месте.

Чтобы узнать больше о различных особенностях стандартной бетонной лестницы, ее преимуществах и ограничениях, вы можете ознакомиться с одной из наших статей под названием:

Строительство дома

Основное руководство по сборным железобетонным лестницам

05. Интерьер Стеклянная лестница

Внутренняя стеклянная лестница – это тип лестницы, которая интегрирует современный гламур в интерьер вашего дома. Внутренние стеклянные лестницы выглядят по-разному, поскольку лучи света проходят через них и создают уникальный визуальный эффект. Хотя он имеет завораживающий и привлекательный вид, он довольно дорогой. Эти лестницы сравнительно легкие по весу, но требуют более тщательного ухода.

Лучшие материалы для наружных лестниц

Наиболее распространенные материалы, используемые для строительства наружных лестниц:

Бетон
Металл
Камень
Дерево

лестница в деталях контура.

01. Наружная бетонная лестница

Бетон, будучи прочным, долговечным и способным противостоять климатическим воздействиям лучше, чем другие материалы, такие как дерево, считается хорошим выбором для строительства наружной лестницы. Как обсуждалось ранее, его можно даже стилизовать в различных дизайнах и стилях.

02. Наружная металлическая лестница

Металлическая лестница считается идеальным конструкционным материалом для наружных лестниц. Металл очень прочен, долговечен и может выдерживать постоянно меняющиеся климатические условия, а его более высокая износостойкость подходит для внешней климатической среды как универсальный строительный материал. Монтаж уличной металлической лестницы – достаточно быстрый и простой процесс, что косвенно снижает общую стоимость ее изготовления.

03. Наружная каменная лестница

Наружная каменная лестница придает классический внешний вид вашему дому. Наилучшим преимуществом использования каменной лестницы в качестве наружной лестницы является ее высокая прочность, которая может прослужить долгое время без какого-либо тщательного обслуживания. Вы должны позаботиться во время выбора камня для ступеней, чтобы они не стали скользкими в сезон дождей.

04. Наружная деревянная лестница

Наружная деревянная лестница обеспечивает большее удобство для пользователей и повышает визуальную привлекательность здания. Вы можете построить наружную деревянную лестницу в различных дизайнах и стилях, а также можете подчеркнуть эти конструкции, используя недеревянные элементы, такие как металл и стекло. Хотя эта лестница имеет много преимуществ, она нуждается в регулярном уходе и адекватной защите от нежелательной влаги из-за ее расположения во внешней части вашего дома.

Саргорстрой

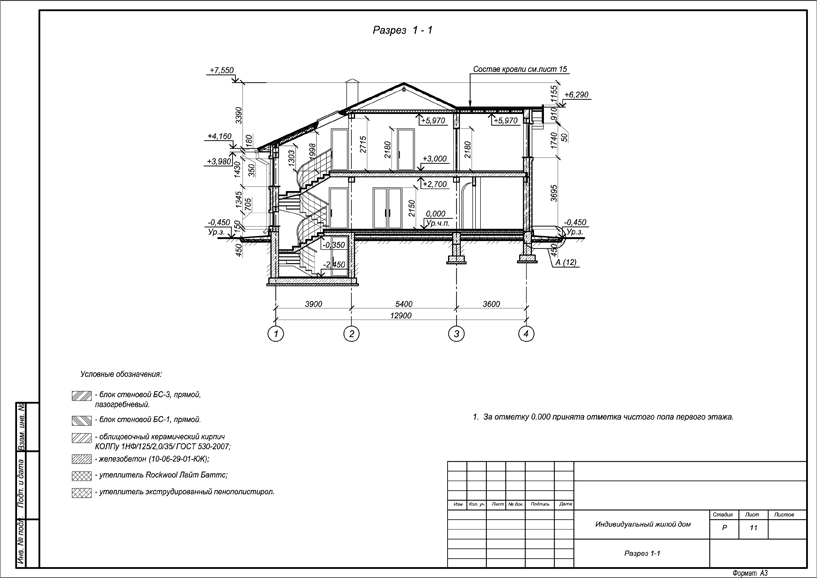

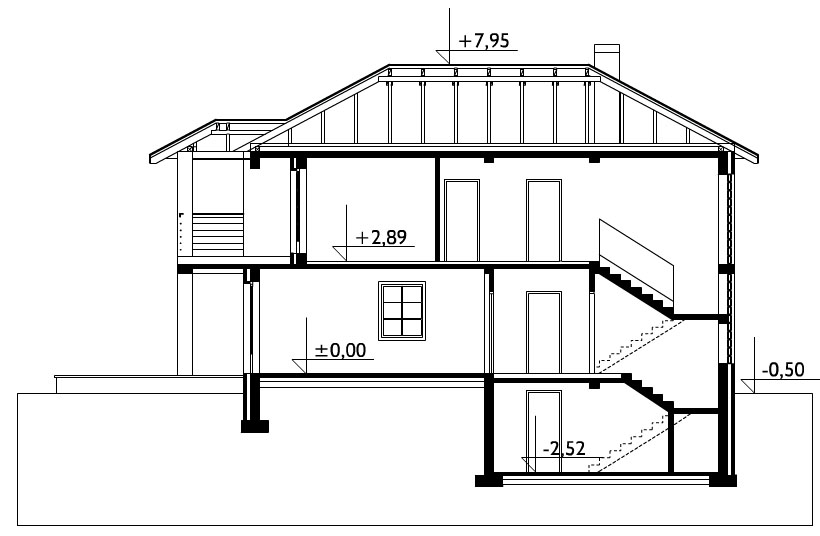

Разрез дома по лестнице: Разрез лестницы чертеж

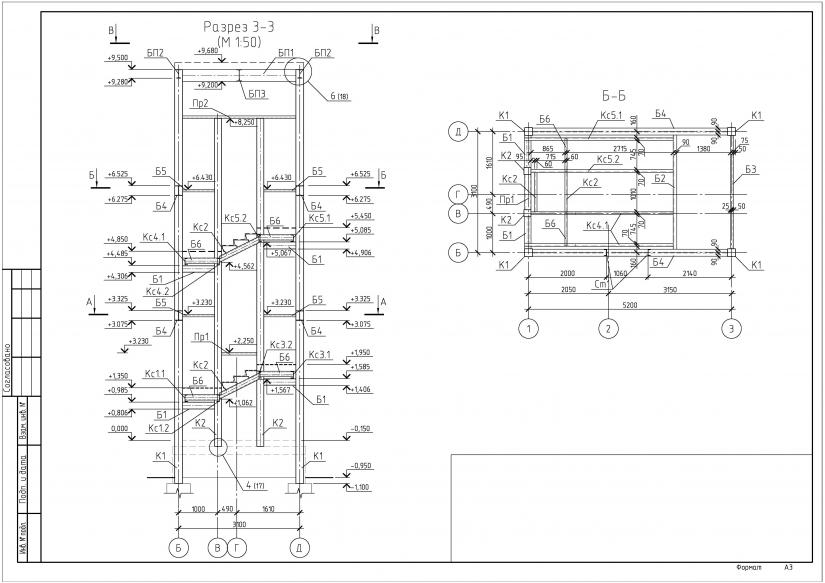

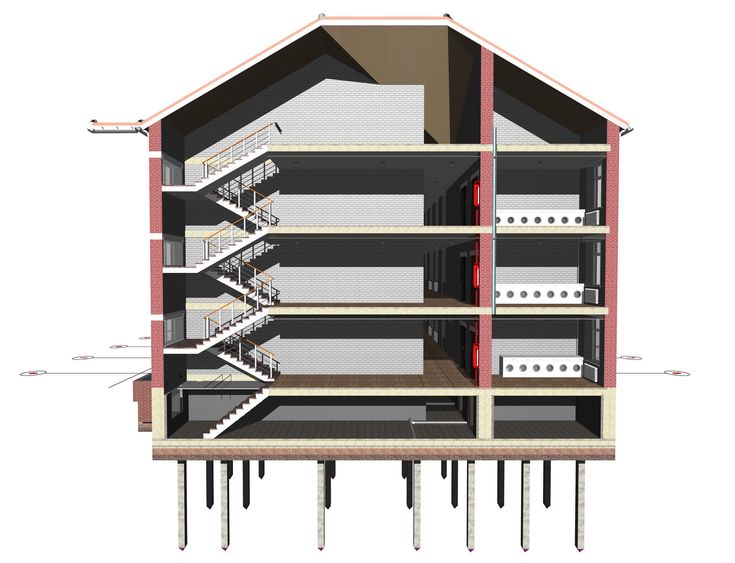

Лестница в разрезе чертеж

Похожие статьи:

Похожие статьи:

ПОСМОТРЕТЬ ЕЩЕ:

Построение разреза по лестнице — КиберПедия

Residential Stair: как обеспечить безопасность лестницы

Жилые внутренние лестницы Код Требования

Поручни Код Требования

Требования к ограждениям

Требования к лестничному освещению

Лучшее расположение лестницы в доме

Добавить комментарий Отменить ответ
