Размеры восьмиволнового шифера: Технические характеристики

Содержание

6, 7 и 8 волнового, вес на 1 м2, длина, ширина, толщина и полезная площадь

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как асбоцементный лист, но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой, он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент. После затвердевания массы получается прочный и твердый листовой материал.

Традиционно выпускается материал светло-серого естественного цвета, но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

40/150 — высота волны 40 мм, длина волны — 150 мм.
54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

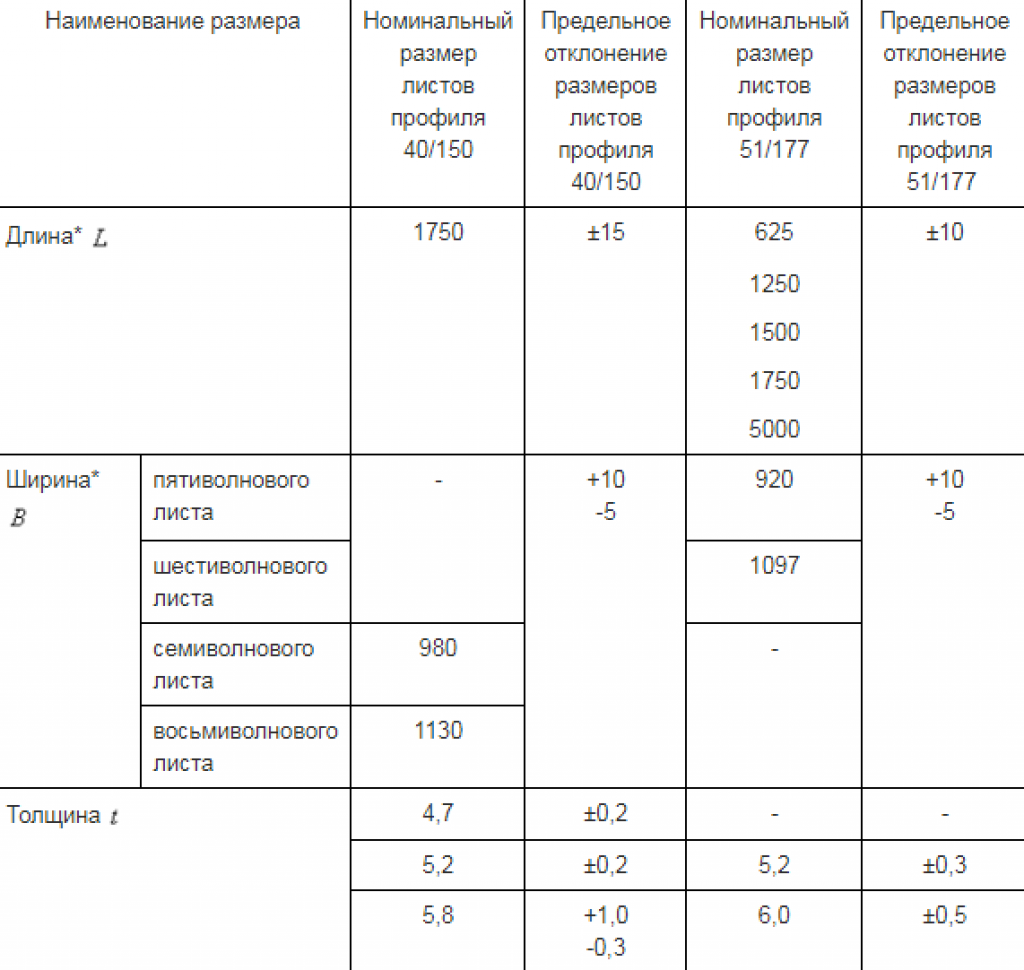

Размеры по ГОСТу

Шифер 8 волновой размер листа:

Ширина листа — 1130 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

Ширина листа — 980 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

Ширина листа — 1125 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

Листы шириной 680 мм;
длина — 1120 мм;
толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ, предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм, ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Крепление волнистых листов

Шифер, как правило, прибивают специальными гвоздями, у которых на шляпки напрессованы специальные колпачки из оцинкованной листовой стали. При забивании они слегка сминаются и закрывают отверстие. Этого вполне достаточно для предотвращения протечек.

гвозди для крепления шифера

Крепят шифер по верху волны, отверстия предварительно просверливают. По высоте места крепления изменить трудно, ведь прибивать нужно к обрешетке. В каждый брусок забивают по два гвоздя на лист, во вторую и предпоследнюю волны. В итоге на каждый элемент приходится шесть гвоздей.

Количество волн

Количество волн уже определено названием — 7-волновой и 8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового, так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Использование в строительстве

Основное его использования – это кровельное покрытие. Кровли в индивидуальном и малоэтажном домостроении. Продольные гребни служат ребрами жесткости и увеличивают несущую способность такого покрытия. Этому способствует и толстый лист не менее 5 мм.

8-волновой шифер обладает удобными размерами листа, что облегчает его монтаж. Его не следует применять для сложных конструкций кровли, при этом образуется много отходов и экономическая целесообразность применения будет низкой. Не подходит он и для кровель с уклоном менее 12

. С такого покрытия будет плохо сходить вода, увеличится его влажность.

Часто используют шифер для ограждения. Особенно хороши низкие заборчики из волнистого шифера на приусадебных участках. Окрашенные в различные цвета они вносят особый колорит в архитектуру сада. Еще одна возможность использования шифера – ограждающие конструкции хозпостроек.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес листа профиля 40/150 составляет:

23,2 кг — вес шифера 7 волнового;
26,1 кг — вес шифера 8 волнового.

Для профиля 54/200 вес составляет 26 и 35 кг соответственно.

Вес шифера 8 волнового 1 м2 составляет примерно 10,41 килограмм.

Отмечается, что вес шифера больше, чем у его конкурентов среди кровельных материалов, что создает определенные требования к устройству стропильной системы. Следует учитывать также ветровую и снеговую нагрузку, при большой площади крыши может играть роль вес воды, впитываемой покрытием во время дождя.

Вес волнистого шифера

Сфера применения

Размер 8-ми волнового листа шифера важен для строительства 1-2 этажных зданий. В этой сфере они очень популярны. Помимо домов и дач, представленный материал применяется для накрытия хозяйственных построек, бань и т. д. Порой его используют для обустройства забора.

Для установки кровли на стропильную систему своими руками необходимо знать, на какую нагрузку рассчитаны фундамент, несущие конструкции здания. Ведь, как видно из приведенных выше параметров, шифер является довольно тяжелым материалом.

Его следует применять только в том случае, если вся конструкция рассчитана на соответствующий вес крыши. В противном же случае придется обратить внимание на более легкий, но дорогой материал.

Полезная площадь

Монтаж листов ведется внахлест, перекрывается 1, реже 2 волны. При этом полезная площадь листа уменьшается на величину нахлеста.

Для 7-волнового листа полезная площадь составляет 1,336 кв. м.;
Полезная площадь шифера 8 волнового — 1,57 кв.м.

Размеры указаны при нахлесте в 1 волну, наиболее часто применяемом в строительстве. Иногда в некоторых местах может возникнуть соблазн положить лист встык, для экономии материала.

ОСТОРОЖНО!

Укладывать листы встык нельзя, появятся протечки по всем соединениям.

Экономия одного-двух листов обернется попаданием воды в помещение.

Ширина нахлеста

Стандарты

Производители приводят следующие габариты по популярным видам волнистого шифера.

Семиволновой шифер:

площадь листа – 1,71 кв. м;
полезная площадь – 1,33 кв. м;
вес листа – 23 кг;
длина – 1,75 м;
ширина – 0,98 м.

Восьмиволновой шифер:

полная площадь – 1,97 кв. м;
рабочая площадь – 1,57 кв. м;
вес – 26,1 кг;
дина – 1,75 м;
ширина 1,13 м.

У шифера в пять или шесть волн велика разница между рабочей и полной площадью листа. В итоге с применением шестиволнового шиферного листа получается значительный перерасход. Поэтому в частном строительстве варианты старого образца используются редко. Чаще таким шифером накрывают кровли производственных помещений.

Его выбирают из-за достаточной толщины материала, которая составляет порядка 7,5 мм. Толстый шифер меньше ломается. Также он лучше выдерживает температурные перепады.

Стандартный лист шестиволнового шифера характеризуется следующими параметрами:

длина – 1,75 м;
ширина – 1,12 м;
высота волны – 20 см.

Шифер плоский имеет толщину листов от 8 до 20 мм. Габариты листов:

длина – 3 метра, ширина – 1,5метра;
длина – 2 метра, ширина – 1,5 метра;
длина – 1,75 метра, ширина – 1,13 метра;
длина – 1,5 метра, ширина – 1 метр.

Популярность листового шифера с параметрами 1,75*1,13 обуславливается соответствием ГОСТ. Плоский шифер имеет одинаковую полезную и полную площадь, поэтому с ним легче всего произвести расчеты.

Достоинства и недостатки шиферного покрытия

Волновой шифер имеет ряд неоспоримых достоинств:

Большой срок службы. В среднем, покрытие сохраняет свои качества около 40 и более лет в зависимости от условий использования. Отмечено, что даже при стечении самых неблагоприятных факторов, покрытие служит не менее 10 лет.
Простота монтажа. Работы не требуют высокой квалификации, достаточно иметь общее представление о приемах укладки.
Допускает частичный ремонт или замещение отдельных листов, пришедших в негодность.
Прочность материала способствует сохранности при установке — шиферное покрытие свободно выдерживает вес человека, позволяет ходить по покрытию.
Не накапливает электрический заряд, абсолютно безопасен в пожарном отношении.
Намного дешевле других кровельных материалов.
Относительно небольшой вес покрытия позволяет обходиться без строительной подъемной техники при установке.

Достоинства покрытия

Нельзя не упомянуть об отрицательных качествах шифера. К ним относятся:

Хрупкость материала. Шифер не пластичен, не допускает никакой деформации.
Способность к впитыванию влаги сокращает срок службы и вызывает образование грибка, плесени, со временем появляется мох, который надо счищать. Этот недостаток можно нейтрализовать окрашиванием.
Содержание асбеста как компонента материала — значительная угроза здоровью.

ОБРАТИТЕ ВНИМАНИЕ!

Асбест — сильный канцероген, что вызвало сокращение его использования в промышленности.

Это — основная причина вытеснения шифера с рынка, хотя определенной медицинской статистики на этот счет не существует. Есть данные по предприятиям, отражающие процент заболеваемости среди работников, но по жителям домов, покрытых шиферным покрытием, статистической информации нет.

Тем не менее, опасность существует, и с ней надо считаться. Монтажные работы следует производить, используя индивидуальные средства защиты органов дыхания.

Недостатки материала могут быть нейтрализованы без каких-то особых затруднений, просто о них надо знать и принимать должные меры к предупреждению возможных инцидентов. При этом, явные достоинства, проверенные и подтвержденные многолетней практикой, убедительно говорят в пользу шифера как выгодного и надежного кровельного покрытия.

Особенности материала

Конкурентносособность шифера обеспечивается благодаря следующим преимуществам:

низкая цена;
удобство в применении;
высокая надежность;
стандартные размеры.

Эти качества шифера позволяют качественно выполнить монтаж, при этом не будет особых затруднений. На строительном языке шифер имеет наименование асбестоцементный волнистый лист. На деле же листы различают плоские и волнистые.

Шифер с изгибами делится на несколько подгрупп, так как встречается пяти-, шести-, семиволновые варианты. Все они с успехом применяются как кровельный материал. Для волнистого шифера до сих пор сохранен ГОСТ 30340-95. Основными параметрами для выбора являются длина и ширина шиферного листа. В качестве дополнительного параметра имеет значение ширина изгибов. Эта величина еще называется шагом волны. Также есть такое значение, как высота волн.

Обычный волновой шифер представляет собой профилированные листы, которые незначительно отличаются габаритами. Основной производственный компонент шифера – асбоцемент.

Асбоцемент отечественного производителя безвреден для здоровья человека. В состав основы входят такие компоненты, как хризотил-асбест, который является безопасным и для человека, и для животных. Европейский плоский шифер отличается менее безопасными характеристиками, поэтому его можно применять не для всех целей.

Хризотил-асбест – водный силикат магния, содержит небольшое количество минеральных примесей. Структура материала характеризуется волокнистым строением. Волокна имеют большую механическую плотность, тогда как чистый асбест является канцерогеном. Эти вещества вредны как для человека, так и для животных.

Современные листы шифера окрашивают в разные цвета, что расширяет декоративные качества материала. Это преимущество недорогого кровельного материала оценили многие. Кроме того, цветные пигменты формируют защитный поверхностный слой, который продлевает срок службы кровли.

Эксплуатационные достоинства этого материала следующие:

Абсолютная негорючесть. Поэтому материал успешно применяется в регионах даже с очень высокими температурными показателями.
Легкий монтаж. Шифер часто выбирают для оформления крыш со сложной формой, так как материал можно резать и укладывать кусками.
Высокая прочность. Благодаря этому показателю материал популярен на рынке.

Гарантийные обязательства производителей – 50 лет службы. При этом в течение 40 лет шифер не должен потерять своих первоначальных технических качеств.

Недостатки шифера заключаются в большом удельном весе материала. При монтаже на кровле стоит учитывать необходимость усиления веса стропильных конструкций. Кроме того, шифер – достаточно хрупкий материал. Даже малейшая механическая нагрузка способна стать причиной поломки листов. Транспортировка и монтаж листов требует крайней осторожности.

Еще один существенный недостаток шифера – подверженность обрастанию мхом. Особенно часто это явление можно наблюдать на тех участках кровли, которые постоянно в тени. Еще мох на шиферной кровле появляется с северной стороны здания. Специалисты рекомендуют сразу же обрабатывать эти места специальными грунтовками.
