Вентиляционные решетки – технологичное решение, предназначенное для предотвращения конденсата и корректной конвекции воздуха в помещении. Установка решеток в подоконнике позволяет избежать проблемы повышенной влажности и помогает равномерно распределить теплый воздух от радиатора в помещении.

Содержание [Скрыть]

• Применение вентиляционных решеток для подоконников
• Что способствует образованию конденсата?
• Преимущества вентиляционных решеток для подоконников
• Особенности и виды вентиляционных решеток для подоконников
• Материал изготовления
• Цвет
• Форма
• Размер
• Конструкционные особенности
• Место монтажа вентиляционных решеток для подоконников
• Важные требования
• Как правильно монтировать вентиляционные решетки для подоконников?
• Полезные рекомендации

Согласно СНиП, расположение центральных батарей препятствует образованию конденсата, поскольку теплый воздух от батареи подымается к окну, но установка герметичных пластиковых окон и глубоких подоконников не обладает пропускными свойствами, позволяющими воздуху беспрепятственно циркулировать. Проблема конденсата особенно актуальна в новостройках, где не предусмотрено нормальной вентиляции. Вследствие этого, вода образуется на окнах и накапливается в углах подоконников, а под воздействием теплого воздуха развиваются грибки и плесень.

Вентиляционные решетки позволяют решить эту проблему, создавая условия для циркуляции воздуха. Через отверстия теплый воздух подымается вверх, а холодный, наоборот, опускается, что препятствует образованию конденсата.

Устанавливаются они преимущественно в пластиковые подоконники. Это позволяет продлить срок его эксплуатации, защитить внешний вид и обеспечить создание комфортного микроклимата. Конвекционные решетки – это также и декоративные конструкции. В зависимости от формы отверстий, они делают внешний вид стандартного подоконника оригинальным и более привлекательным, а также оснащают его дополнительной эргономичностью, препятствуя избыточному накоплению пыли на поверхности.

Рис. 1. Конденсат при отсутствии вентиляционных решеток

Применение вентиляционных решеток для подоконников

Основное применение вентиляционных решеток – создание условий естественной циркуляции воздуха в комнате, а также предотвращение появления конденсата. Воздухообмен и теплообмен благоприятно сказываются на формировании микроклимата в помещении, а также создает условия для фотосинтеза комнатных растений, обеспечивая комфортный уровень влажности и тепла. Решетки повышают воздухопроницаемость подоконников, как следствие, теплый воздух направляется в помещение и повышает температуру в комнате.

Устанавливать конструкцию можно, как декоративный элемент, что позволяет существенно преобразить внешний вид подоконника и разбавить интерьер. Для решения интерьерных задач используются разные виды декоративных решеток, которые привносят оригинальности и современности в дизайн помещения. Также, они меняют внешний вид подоконников, делая их эстетически привлекательными, даже если это стандартные стеклопакеты.

Рис. 2. Циркуляция воздуха

Что способствует образованию конденсата?

Появление конденсата – актуальный вопрос, особенно в зимнее время. Конденсат – это избыток воды, находящийся в воздухе, который под воздействием температур, преобразуется в мелкие капли на стекле.

Основная причина его образования заключается в том, что теплый воздух не подымается вверх, поскольку батарея заслонена подоконником. Основные причины образования конденсата:

• отсутствие систем вентиляции;
• радиатор выделяет слишком много тепла;
• подоконник установлен не по технологии и заслоняет батарею;
• процесс водной диффузии;
• плохое проветривание помещения;
• нехватка естественной вентиляции в помещении;
• избыточная теплопроводность стеклопакета.

Радиатор должен выступать из-под подоконника и обеспечивать корректную циркуляцию теплого воздуха. Если этого не происходит, теплу некуда деваться и на фоне холодного воздуха с обратной стороны окна формируется конденсат. Его появление не является нормой, поэтому установка вентиляционной системы является обязательной. Постоянное образование воды на окне может стать причиной выгорания мест ее скопления, развития грибка и появления потеков. Это существенно испортит внешний вид оконного проема.

Рис. 3. Вентиляционные решетки для подоконника в квартире

Преимущества вентиляционных решеток для подоконников

Основное и самое важное преимущество вентиляционного люка – возможность решить проблему образования конденсата. Установка конструкции становиться обязательной в данном случае, поскольку позволяет избежать накопления воды на окне и создает комфортные условия для циркуляции теплого воздуха в комнате. Тепло, которое выделяет радиатор, не остается под подоконником, а направляется в комнату, поэтому после установки решеток в доме становится теплее. Следует также отметить и другие достоинства вентиляционных систем:

• универсальность монтажа – местом установки может стать подоконник, столешница, радиаторный экран и любое другое место, где есть батарея;
• многообразие видов, форм, материалов решеток – можно подобрать кованые, пластиковые, деревянные конструкции для декорирования и дизайна интерьера;
• простота в обслуживании и эксплуатации;
• решение проблем вентиляции.

Наличие вентиляционной системы полностью меняет внешний вид подоконника, привносит эргономичности в интерьере и позволяет решить важные задачи проветривания и распределения теплого воздуха в помещении.

Особенности и виды вентиляционных решеток для подоконников

Существует несколько классификаций вентиляционных решеток, которые отличаются по конкретным особенностям конструкции:

По месту установки:

• вытяжные – меняют интенсивность вентилирования;
• приточные – устанавливаются снаружи;
• переточные – обеспечивают воздухообмен между комнатами.

По способу монтажа:

• регулируемые – с подвижными ламелями;
• нерегулируемые – оснащены обратными клапанами;
• инерционные – саморегулируют пропускную способность.

По форме и размеру отверстий:

• квадратные, круглые, ромбовидные;
• с ламелями, жалюзи, сеткой.

По типу материала:

• пластиковые;
• металлические;
• деревянные.

По расположению:

• вровень подоконника;
• выступающие.

Стоит также отметить, что вентиляционные решетки бывают разных размеров. Иногда они монтируются, как декоративные экраны на радиаторы, и могут устанавливаться поверх подоконника или внутрь него.

Рис. 4. Стальная вентиляционная решетка

Материал изготовления

На сегодняшний день в продаже имеются вентиляционные решетки из разных материалов:

• пластиковые. Стоят недорого и бывают разных цветов, размеров и форм. Пластиковый люк легко установить в подоконник, и он гармонично смотрится с евро-пакетами. Среди недостатков – невысокая прочность, лаконичный внешний вид и подверженность к деформациям;
• деревянные. Изготавливаются из натурального дерева или прессованного материала. Обрабатываются специальным покрытием для защиты от влаги. Гармонично смотрятся с деревянными подоконниками. Имеют привлекательный внешний вид. Отличное решение в частый дом.
• алюминиевый. Обладают небольшим весом. Обрабатываются антикоррозийным средством. Могут быть любого размера.
• из нержавеющей стали. Отличаются повышенной прочностью достаточно тяжелые и массивные. Преимущественно используются для монтажа наружных решеток или в столешницу.

Имеют множество вариантов декоративной ковки.

Выбор материала зависит от вида подоконника.

Цвет

Обычно решетки окрашиваются в цвет стеклопакета, для создания гармоничной конструкций. Стандартные решетки – белого цвета. В этот обычно цвет окрашиваются пластиковые конструкции. Виды из стали и нержавейки обрабатываются серебряным или золотым покрытием, но могут быть абсолютно любого цвета. Дерево редко окрашивается краской, чаще – лаком медового, коричневого, горчичного цвета для сохранения эстетичности материала. Если решетка устанавливается в столешницу, то может имитировать цвет мрамора или быть окрашена в оттенок поверхности.

Форма

Стандартная форма вентиляционных решеток – прямоугольная. В зависимости от размера и ширины подоконника, они могут быть квадратные, круглые, с округленными краями, треугольные и т.д. Различаются также формы решетки. Она может быть фигурной, в виде мелкой и крупной сетки, ромбовидная, с круглыми отверстиями, плетеная и т.д. Форма имеет большое значение, ведь от нее зависит пропускная способность подоконника, чем больше отверстия, тем быстрее теплый воздух будет подниматься вверх.

Размер

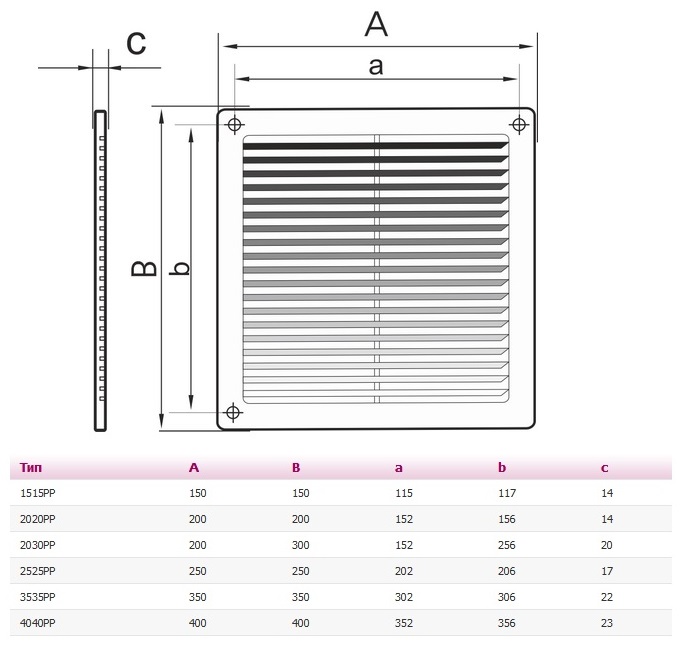

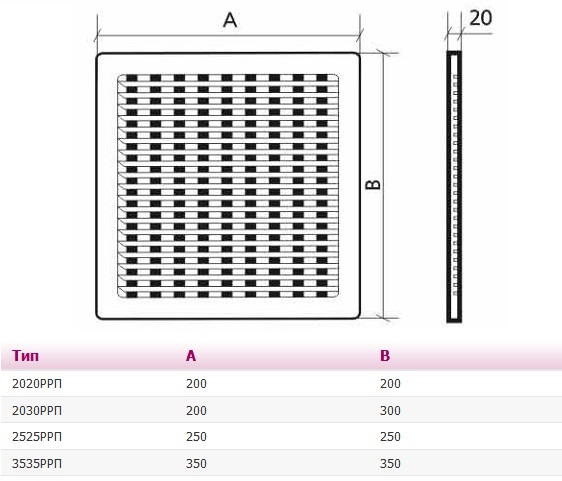

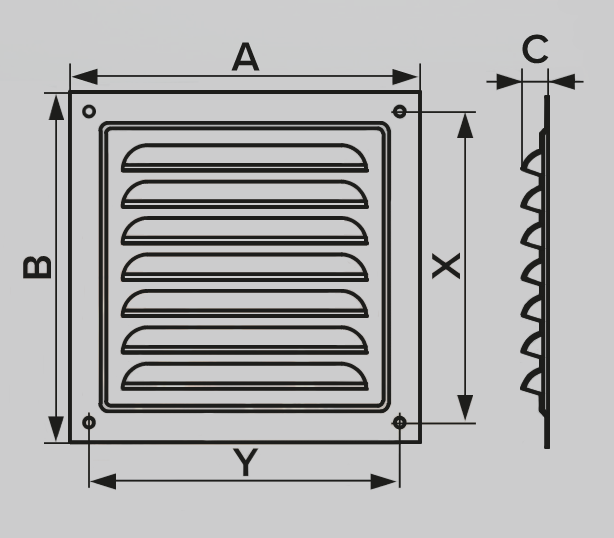

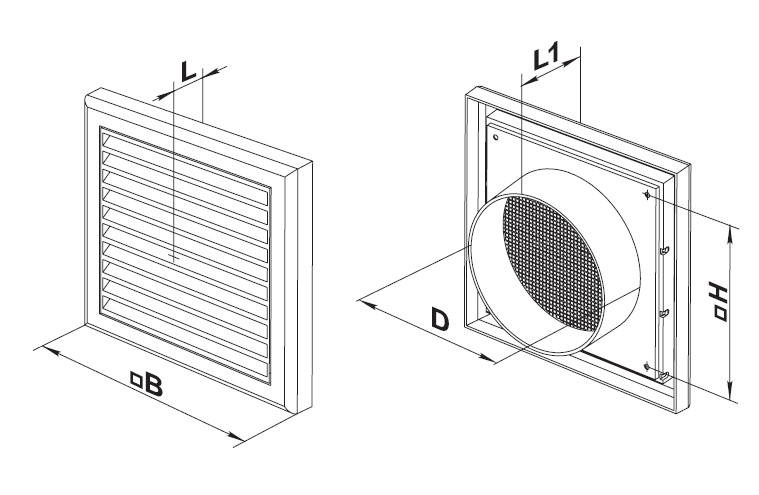

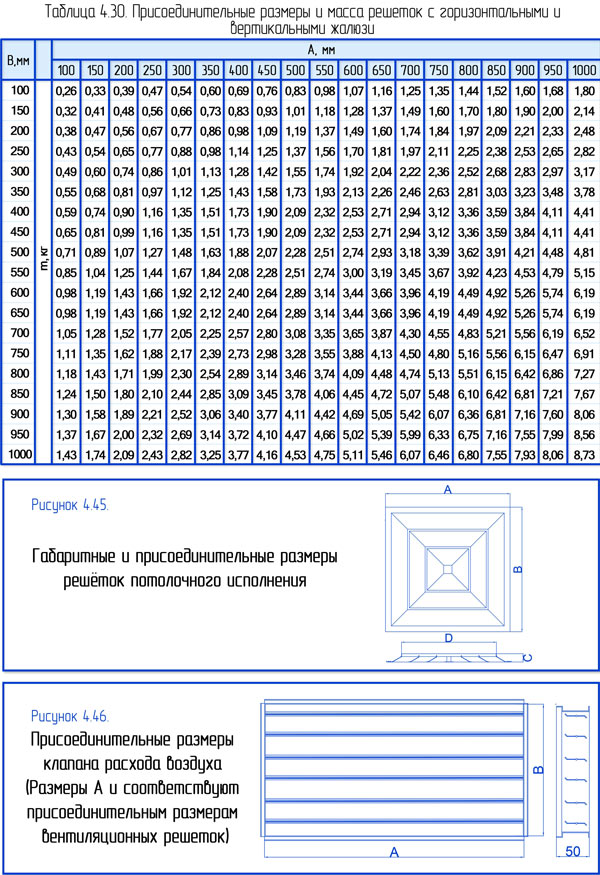

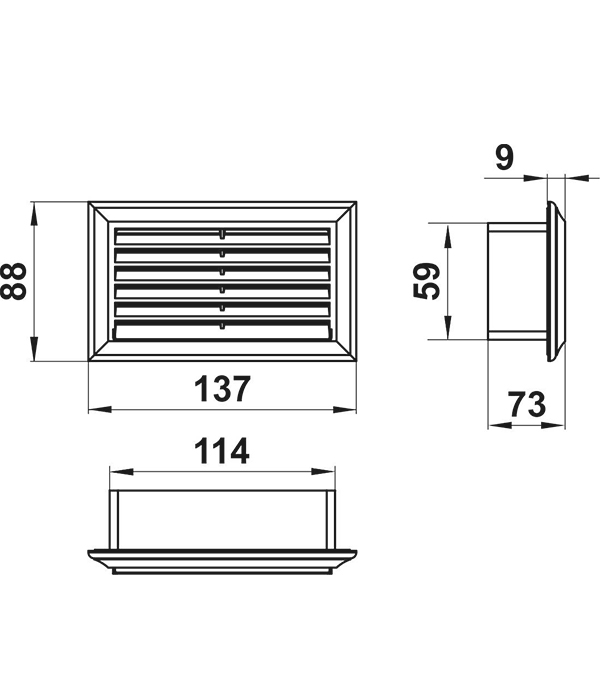

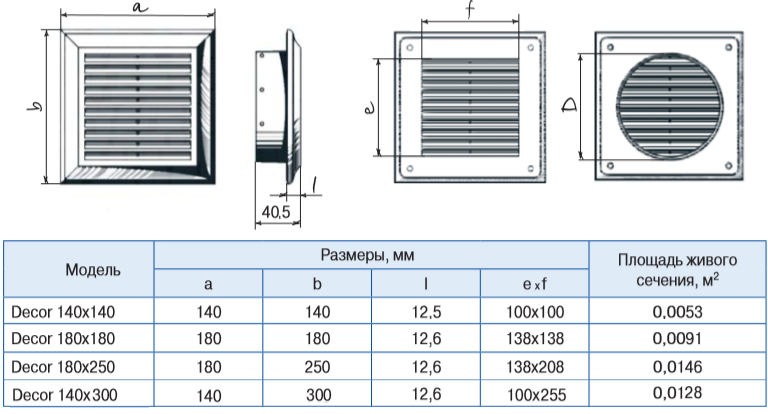

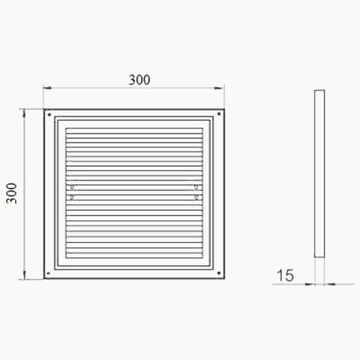

Стандартные размеры решеток составляют: 80х10 см, 80х8 см, 60х10 см, 50х10 см. Если подоконник имеет нестандартную ширину, то возможно изготовление более широких или, наоборот, узких конструкций, например, 80х20 см или 30х8 см. Размер зависит от типа материала. Металлические решетки редко делают компактными из-за веса, а вот пластиковые и деревянные могут быть абсолютно любого размера. Размер определяет пропускную способность решетки, поскольку от него зависит живое сечение. Целесообразна установка решеток с таким размером сечения, чтобы в них было непросто уронить мелкие предметы.

Рис. 5. Вентиляционная решетка для радиатора

Конструкционные особенности

Решетки различаются по конструктивным особенностям на встраиваемые и посадочные. Также, различают решетки по строению конструкции и делят на:

• статичные, которые выполняют больше декоративную функцию;
• регулируемые, с возможностью управлять направлением воздушного потока;
• инерционные, с автоматической регуляцией мощности потока;
• запорные, с клапаном для выпуска воздуха из помещения.

Конструкционные особенности вентиляционных решеток также зависят от формы и размеров сечений, что позволяет регулировать объем воздухообмена.

Рис. 6. Виды вентиляционных решеток

Место монтажа вентиляционных решеток для подоконников

Установка вентиляционных люков в подоконники осуществляется внутри и снаружи помещения. Место монтажа определяет внешний вид изделия. Те решетки, что устанавливаются внутри помещения, должны гармонично сочетаться с подоконником, выполнять свою первоначальную функцию и иметь подходящий размер, чтобы не сокращать полезную площадь. Место установки таких конструкций, либо рядом с окном, либо ближе к концу подоконника. Выбор места монтажа зависит от расположения батареи: если она спрятана вглубь подоконника, то решетка устанавливается ближе к окну, если она выступает, то, соответственно, вентиляция устанавливается над ней. Это необходимо для того, чтобы люк выполнял свою основную функцию – препятствовал накоплению конденсата и регулировал поток теплого воздуха. Если установить решетку на противоположной стороне от батареи, то особого смысла в ней не будет.

Рис. 7. Место монтажа вентиляционной решетки

Важные требования

При установке вентиляционных решеток необходимо соблюдать санитарно-эпидемиологические требования, а также нормы организации систем вентиляции в жилых помещениях.

Обязательным требованием является установка вентиляции строго над радиатором в том месте, где он непосредственно располагается. Некорректная установка решетки может стать причиной не выполнения ею своих функций. При этом обязательным требованием является соблюдение площади живого сечения, отвечающего за пропускную способность вентиляционной конструкции. Минимальное значение сечения составляет 0,42, максимальное – 0,6 ж/с. Эти показатели определяются площадью подоконника и рассчитываются проектировщиком. Длина и ширина решетки должна быть примерно одного размера с параметрами радиатора, либо немного больше, но не меньше, поскольку нехватка живого сечения может стать причиной накопления воздуха и появления конденсата.

Рис. 8. Требования к установке вентиляционного люка

Как правильно монтировать вентиляционные решетки для подоконников?

Установка вентиляции в подоконник возможна своими руками. Данный процесс весьма простой, но требует грамотного размещения решетки. Для начала следует сделать разметку ее расположения на подоконнике и откорректировать место, чтобы она была в точности там, где радиатор. Дальнейшие действия выглядят следующим образом:

• с помощью болгарки или лобзика следует аккуратно вырезать отверстие;
• затем необходимо его обработать наждачкой, чтобы не осталось шероховатостей и острых краев;
• в отверстие поместить решетку; если конструкция регулируемая, то следует монтировать ее так, чтобы ламели открывались к окну, а не от него;
• для фиксации решетки следует использовать полимерный клей или силикон.

По такому же принципу, можно установить вентиляцию в деревянный подоконник. Следует аккуратно обрабатывать края отверстия, чтобы не испортить внешний вид поверхности.

Полезные рекомендации

Существуют некоторые рекомендации, соблюдение которых поможет грамотно и правильно расположить вентиляцию подоконника:

• если подоконник широкий, то установка вентиляционных элементов – обязательна. Избежать ее просто нельзя, иначе окна будут осаждаться обильным количеством воды, и конденсат будет образовывать лужи, стекая на пол. Также, это не гигиенично и может стать причиной развития плесени.
• если вы не уверены, что способны самостоятельно установить вентиляцию, тогда не пытайтесь это делать, поскольку можете испортить внешний вид подоконника и повредить его, что потребует полной его замены. Лучше воспользуйтесь услугами специалистов, для корректной установки и грамотного выбора места расположения конструкции.
• наличие решеток на подоконниках требует регулярного удаления пыли и поддержания чистоты. Установка пластиковых сеток уместна при умеренной температуре нагрева радиатора, иначе они будут плавиться. Под воздействием температур, окрашенные поверхности могут выделять токсины, поэтому следует использовать краску для повышенных температур.

Рис. 9. Правильная установка вентиляционной решетки

При повреждении сетки или образованию конденсата, требуется замена конструкции, поскольку при правильно установленной вентиляции появление воды на окнах не допустимо.

Вентиляционные решетки для дверных конструкций

Регулярное проветривание позволяет обеспечить помещение комфортным микроклиматом. Но что делать, если открытой форточки вам явно недостаточно? Или, например, окна в комнате просто не существует? В этом случае вам помогут вентиляционные решетки, которые предназначаются для установки на дверных конструкциях. Данный вариант вентиляции часто можно увидеть на дверях, ведущих в санузел, ванную комнату или кухню.

Вы можете отказаться от вентиляционных решеток и выбрать вариант приподнятого расположения дверного полотна, образующего между полом и дверью широкую щель. Данная щель как раз-таки и будет служить для вентиляции. Но решетки, без сомнения, выглядят гораздо более эстетично. Кроме того, по степени эффективности даже самая широкая щель будет проигрывать вентиляционной решетке в плане обеспечения хорошей циркуляции воздушных масс. Сразу отметим, что вентиляционная решетка обязательно должна быть установлена на дверном полотне, которое ведет в топочную или котельную. Это требование, которое предъявляется нормативами безопасности, соблюдение которых гарантирует безопасное проживание людей на жилой территории. Вентиляционную решетку (или зазор между дверью и полом) также ставят на двери, ведущей в парную. Дверные вентиляционные решетки всегда относятся к переточному типу.

Современные материалы вентиляционных решеток для дверей

• Пластик. Дешевый и общедоступный вариант, отличающийся высокой популярностью. Впрочем, их бюджетность ни о чем не говорит. Если поставить пластиковую решетку на межкомнатную дверь, она будет служить долго, обеспечивая высокую эффективность циркуляции воздуха. Многие полагают, что пластиковые решетки выглядят недостаточно привлекательно.
• Дерево. Если у вас деревянная дверь, то логичным выходом будет поставить на нее деревянную вентиляционную решетку, отличающуюся презентабельной эстетикой и хорошим уровнем долговечности. Разумеется, дерево – более дорогостоящий материал. К тому же, за древесными решетками нужно ухаживать, как и за любым другим изделием из дерева.
• Алюминий. Оптимальный выбор для подавляющего большинства дверных конструкций. Алюминий делает решетку легкой, прочной и долговечной. Единственное, индустриальная эстетика нравится далеко не всем.

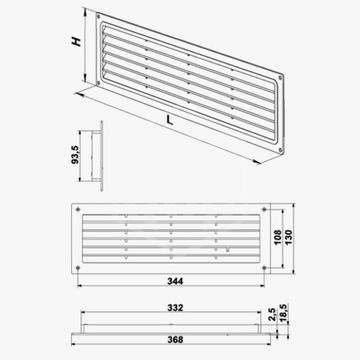

Рассматривая конструкцию дверной вентиляционной решетки, можно выделить две основополагающие части. Внутренняя рама имеет в своем составе ламели, через которых проходит воздух. Что касается внешней рамы, которую устанавливают с обратной стороны дверного полотна, то она выполняет декоративную функцию, скрывая под своей поверхностью отверстие перетока.

Формы вентиляционных решеток для дверей

• Прямоугольник. Наиболее популярная форма дверной вентиляции. Одна решетка, которая располагается внизу дверного полотна. Длина и ширина вентиляционного элемента может быть произвольной. Иногда прямоугольные решетки монтируют и в подоконник, если его плоскость перекрывает собой теплый воздух, исходящий от батареи отопления. При этом в конструктивном отношении такая решетка ничем не отличается от моделей для дверей.
• Круг. Вентиляционные решетки небольших размеров, которые могут устанавливаться на одной двери в количестве от двух до четырех, в зависимости от требуемой мощности циркуляции воздуха. Круглые решетки характеризуются эстетической привлекательностью, что и обеспечивает им должную популярность. Их можно поставить в дверцы шкафов, что позволит вентилировать хранящуюся внутри одежду с целью устранения запаха сырости.
• Квадрат. Подобные решетки могут иметь довольно большие размеры, обеспечивающие насущные вентиляционные потребности за счет установки одного единственного элемента. Впрочем, никто не мешает поставить пару квадратных решеток размером поменьше.

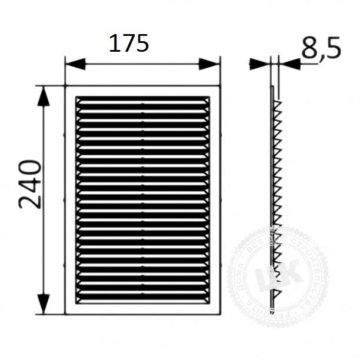

Размеры вентиляционных решеток для дверей будут определяться габаритами самого дверного полотна. В большинстве случаев стандартной шириной двери считается 70-80 сантиметров, под которые подбирается вентиляционная решетка прямоугольной формы шириной не более 60 сантиметров. Толщина многих моделей вентрешеток рассчитывается под двери толщиной 25-50 миллиметров. Высота решетки обычно составляет до 25 сантиметров. Что касается вентиляционных решеток круглой формы, то их диаметр находится в диапазоне 5-20 сантиметров.

Некоторые производители выпускают двери, в которых вентиляционные решетки встроены по умолчанию. Особенно часто это практикуется для дверей, предназначающихся для установки в котельную, санузел и парную зону. Если вы уже поставили обычную дверь без вентиляции, то придется монтировать вентиляционную решетку отдельно. Для этого нужно вначале определиться с оптимальным размером решетки, купить ее, после чего вооружиться монтажными инструментами и приступить к установочному процессу. Вам понадобится карандаш, линейка, саморезы, шуруповерт и лобзик.

Первым делом наметьте положение решетки на двери с помощью карандаша и линейки. Отверстие для вентиляции должно быть на пару миллиметров больше вентиляционной решетки. По углам размеченной поверхности просверлите отверстия с помощью шуруповерта. Далее вырежьте лобзиком весь кусок дверного полотна. Установите вентиляционную решетку в отверстие и закрепите ее с помощью специального клея или саморезов.

Руководство по размерам решетки возвратного воздуха: Таблица CFM и расчет

Существует множество различных размеров решетки возвратного воздуха. Использование решетки возвратного воздуха правильного размера важно для обеспечения достаточного воздушного потока и низкого уровня шума в системе HVAC. Итак, я создал несколько диаграмм CFM и руководство по расчету размера решетки возвратного воздуха.

Чтобы рассчитать размер решетки возвратного воздуха, возьмите CFM блока HVAC и разделите его на 350, чтобы получить площадь решетки в квадратных футах. Затем умножьте площадь решетки на 144, чтобы преобразовать ее в квадратные дюймы. Наконец, выберите предпочтительный размер решетки, который соответствует требуемой площади решетки.

Помимо расхода воздуха (CFM), размеры решетки зависят от скорости движения и свободной площади решетки.

Лицевая скорость — объем воздуха, проходящего через решетку. Обычно скорость 500 футов в минуту (2,54 м/с) оптимальна и сбалансирована между объемом воздуха и уровнем шума.

Свободная площадь — это пространство на решетке, доступное для прохождения воздуха. Это зависит от типа решетки и производителя решетки. Однако маленькие решетки, как правило, имеют меньшую свободную площадь, чем большие решетки.

Стандартные размеры решетки возвратного воздуха

Решетки возвратного воздуха обычно изготавливаются стандартных размеров. Тем не менее, по запросу многие поставщики решеток предоставляют нестандартные размеры по более высокой цене.

Решетки возвратного воздуха стандартизированы на 2″ на увеличение размера. Самая маленькая решетка возвратного воздуха обычно начинается с 4 дюймов на 4 дюйма . Таким образом, следующий соответствующий размер решетки возвратного воздуха включает 4×6, 6×6, 6×4, 8×6, 4×8 и так далее. Самая большая решетка возвратного воздуха обычно имеет размер 48 дюймов на 24 дюйма.

Below is a list of standard return air grille sizes:

• 4×4
• 6×6
• 8×8
• 10×4
• 12×6
• 14×8
• 20×10
• 24×12
• 28×14
• 32×16
• 40×20
• 48×24
• и более… слишком большой для стандартного применения в домах и коммерческих зданиях. В некоторых местах, таких как фабрики и производственные предприятия, могут потребоваться решетки большего размера, но в основном они изготавливаются на заказ.

  Решетка CFM Chart

  Решетки обычно имеют размер, основанный на скорости движения 500 футов в минуту и ​​свободной площади 70%. Однако небольшие решетки, как правило, имеют меньшую свободную площадь, а большие решетки, как правило, имеют большую свободную площадь из-за особенностей конструкции решетки.

  Ниже приведены краткие таблицы размеров решеток, основанные на скорости потока воздуха 500 футов в минуту с соответствующей свободной площадью для различных скоростей воздушного потока для вертикальных, горизонтальных и квадратных решеток.

  Вертикальные решетки обратного воздуха CFM Таблица

  Вертикальные решетки возвратного воздуха являются наиболее распространенным типом решеток, используемых в частных домах с центральной системой кондиционирования воздуха. Ниже приведены таблицы, показывающие CFM вертикальных решеток:

  Высокие решетки возвратного воздуха от 12″ до 18″

  9 (00 куб. футов/мин)

  Площадь решетки (кв. дюйм)	Размер решетки (дюйм)
  48	12 x 4	50
  72	12 x 6	100
  120	12 x 10	250
  84	14 x 6	131
  112	14 x 8	229
  140	14 x 10	292

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  96	16 x 6	167
  128	16 x 8	267
  192	16 x 12	467
  180	18 x 10	437
  216	18 x 12	525
  252	18 x 14	656

  20″ to 22″ Tall Return Air Grilles

  Grille Area (sq. in)	Grille Size ( в)	Airflow (cfm)
  160	20 x 8	361
  200	20 x 10	486
  240	20 x 12	625
  280	20 x 14	729

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  320	20 x 16	889
  360	20 x 18	1000
  176	22 x 8	428
  220	22 x 10	535

  24 ″ до 26 ″ высотой воздушные гриль

  Область решетки (кв. Дин)	Размер решетки (в)	.	167
  144	24 x 6	325
  192	24 x 8	467
  288	24 x 12	750
  336	24 x 14	934

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  384	24 x 16	1067
  432	24 x 18	1200
  364	26 x 14	1011
  416	26 x 16	1156
  468	26 x 18	1300

  28″ to 30″ Tall Return Air Grilles

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  224	28 x 8	544
  644	28 x 23	1901
  180	30 x 6	437
  240	30 x 8	645

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  300	30 x 10	781
  360	30 x 12	1000
  420	30 x 14	1167
  480	30 x 16	1333

  32 ″ to 40″ Tall Return Air Grilles

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  128	32 x 4	267
  256	32 x 8	667
  384	32 x 12	1067
  640	32 x 20	1889
  272	34 x 8	708

  Область решетки (кв. Ден)	Размер решетки (в)	.0089
  432	36 x 12	1200
  504	36 x 14	1400
  608	38 x 16	1795
  800	40 x 20	2361

  Решетки горизонтального обратного воздуха Таблица CFM

  Решетки горизонтального обратного воздуха имеют прямоугольную форму. Они могут быть установлены на потолке, на стене или на полу. Ниже приведены таблицы, показывающие CFM горизонтальных решеток:

  Small Horizontal Return Air Grille CFM

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  –	–	–
  24	4 x 6	25
  48	4 x 12	50
  60	6 x 10	63
  180	6 x 30	437

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  128	8 x 16	267
  144	8 x 18	325
  192	8 x 24	467
  240	8 x 30	625
  256	8 x 32	667

  Medium Horizontal Return Air Grille CFM

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  200	10 x 20	486
  220	10 x 22	535
  240	10 x 24	625
  300	10 x 30	781

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  216	12 x 18	525
  240	12 x 20	625
  288	12 x 24	750
  360	12 x 30	1000

  Medium-Large Horizontal Return Air Grille CFM

  Область решетки (кв. Ден)	Размер решетки (в)	. 20	729
  350	14 x 25	972
  364	14 x 26	1011

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  288	16 x 18	750
  320	16 x 20	889
  400	16 x 25	1111
  416	16 x 26	1156

  Large Horizontal Return Air Grille CFM

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  432	18 x 24	1200
  468	18 x 26	1300
  540	18 x 30	1500
  576	18 x 32	1600

  Grille Area (sq. in)	Grille Size (in)	Airflow (cfm)
  480	20 x 24	1333
  500	20 x 25	1389
  600	20 x 30	1771
  –	–	–

  Квадратные решетки возвратного воздуха Таблица CFM

  Квадратные решетки возвратного воздуха могут обеспечить более симметричный вид. Их обычно устанавливают на потолке и высоко на стене. Ниже приведены таблицы, показывающие CFM квадратных решеток:

  Область решетки (кв. Дюйм)	Размер решетки (в)	. 8	78
  100	10 x 10	191
  144	12 x 12	325
  196	14 x 14	476
  256	16 x 16	667

  Grille Area (sq.in)	Grille Size (in)	Airflow (cfm)
  324	18 x 18	900
  400	20 x 20	1111
  484	22 x 22	1344
  576	24 x 24	1700
  676	26 x 26	1995
  900	30 x 30	2656

  , Честно говоря, я прошел много нефтяного времени на поиск лучших инженер проекта. Почему мне никогда не приходило в голову создать для себя целую таблицу?

  В любом случае, давайте посмотрим, как рассчитать размер решетки обратного воздуха вручную.

  Как рассчитать размер решетки возвратного воздуха?

  Размер решеток зависит от воздушного потока и свободной площади. Чем больше поток воздуха, тем больше решетка. Однако свободная площадь решеток экспоненциально увеличивается с увеличением размера решетки. Итак, нам нужно учесть переменную свободную площадь.

  Расчет размера решетки возвратного воздуха

  Размер решетки возвратного воздуха рассчитывается по следующей формуле:

  Площадь решетки (кв. дюйм) = Воздушный поток (куб. x 144

  Из приведенной выше формулы, используя 500 футов в минуту с 70% свободной площади, мы получаем:

  Площадь решетки (кв. дюйм) = Расход воздуха (куб. у нас есть блок HVAC с воздушным потоком 1050 CFM, тогда:

  Площадь решетки (кв. дюйм) = 1050 ÷ 500 ÷ 0,7 x 144
  Площадь решетки = 432 кв. дюйма который подходит для блока HVAC с воздушным потоком 1050 CFM.

  Если вы не хотите использовать горизонтальную решетку, вы можете использовать таблицу CFM для вертикальных решеток, чтобы найти решетку 24 дюйма на 18 дюймов или решетку 36 дюймов на 12 дюймов. Обе решетки подходят для блока HVAC с воздушным потоком 1050 кубических футов в минуту.

  Однако для воздушного потока 1050 кубических футов в минуту мы можем использовать решетку более оптимального размера. Например, решетка размером 16 на 25 дюймов, площадь которой составляет всего 400 кв. дюймов.

  Причина, по которой мы можем использовать решетку меньшего размера для 1050 CFM, заключается в предположении о свободной площади решетки.

  При расчете для 1050 CFM мы исходили из того, что свободная площадь получившейся решетки составляет 70%. Однако это не всегда так.

  Типичная решетка размером примерно 16 дюймов на 25 дюймов имеет свободную площадь около 80%. Итак, если мы пересчитаем площадь решетки исходя из 80% свободной площади, результат будет следующим:

  Площадь решетки (кв. дюйм) = Расход воздуха (куб. фут/мин) ÷ скорость движения (фут/мин) ÷ Свободная площадь решетки (%) x 144 x 144
  Площадь решетки (кв. дюйм) = 378 кв. дюйм

  Поскольку решетка размером 16 дюймов на 25 дюймов имеет площадь решетки 400 кв. дюймов, она подходит для воздушного потока 1050 кубических футов в минуту.

  Теперь давайте подробнее рассмотрим площадь, свободную от решетки, и сравним ее влияние на размер решетки.

  Свободная площадь решетки

  Как упоминалось ранее, небольшие решетки обычно имеют меньшую свободную площадь, чем большие решетки. Но прежде всего, какова свободная площадь решетки?

  Свободная площадь решетки — это свободное пространство на решетке, через которое проходит воздух. Решетка с 70 % свободной площади означает, что воздух может проходить через 70 % площади поверхности решетки. При этом оставшиеся 30% пространства занимают лопасти решетки радиатора.

  Зависимость между площадью, свободной от решетки, и воздушным потоком (следовательно, площадью решетки) можно изобразить следующим образом:

  Площадь решетки, свободная от потока воздуха

  Размер решетки прямо пропорционален потоку воздуха. Следовательно, приведенный выше график также представляет соотношение между площадью, свободной от решетки, и площадью решетки.

  Как видно из приведенного выше графика, свободная площадь решетки зависит от воздушного потока (размера решетки). Следовательно, чем меньше воздушный поток (решетка), тем меньше свободная площадь, и наоборот.

  Тем не менее, свободная площадь решетки зависит от производителя и модели решетки.

  Например, свободная площадь наружных атмосферостойких решеток в основном составляет 50% и менее, поскольку их лопасти расположены гораздо ближе друг к другу, чтобы предотвратить попадание дождевой воды.

  А вот у маленьких решеток принципиально меньше свободной площади, так как их лопасти занимают больший процент от их общей массы. Таким образом, график свободной площади является хорошим ориентиром для выбора оптимального размера решетки.

  Чтобы получить калькулятор размера решетки с переменной свободной площадью, приобретите и загрузите Starter Pack Design Engineer.

  Что произойдет, если использовать решетку рециркуляционного воздуха меньшего размера?

  Использование меньшего размера рециркуляционной решетки приведет к более высокой скорости потока с тем же типом решетки (таким образом, с той же свободной площадью). При более высокой скорости движения решетка может создавать слышимый шум. Чем меньше решетка, тем больше шум.

  Если вам действительно необходимо использовать решетку возвратного воздуха меньшего размера, я рекомендую вам не превышать скорость 800 футов в минуту. В качестве альтернативы вы можете найти решетки обратного воздуха с большей свободной площадью. В противном случае по возможности используйте более одной решетки.

  Разные решетки имеют разное применение. Если вы хотите узнать о различных типах решеток, используемых в системах отопления, вентиляции и кондиционирования воздуха, не стесняйтесь ознакомиться с моим сообщением в блоге 4 типа решеток в системах отопления, вентиляции и кондиционирования воздуха (общие приложения).

  Первоначально эта статья была опубликована на сайте aircondlounge.com. За несанкционированную перепечатку этой статьи будут приняты меры.

  ---

  Цифровые продукты от aircondlounge

  Это самые продаваемые цифровые продукты, сделанные мной и продаваемые на aircondlounge. Ознакомьтесь с ними и посмотрите, какие продукты соответствуют вашим потребностям.

  Стартовый пакет для инженеров-проектировщиков

  Начните свое путешествие по проектированию ОВКВ с помощью десяти (10) калькуляторов Excel, пяти (5) диаграмм и трех (3) диаграмм.

  • Простая конструкция
  • Простота использования
  • Ключевые значения включены

  Основы HVAC (электронная книга)

  Узнайте о различных типах компонентов HVAC, используемых в жилых и коммерческих зданиях.

  • Сводный список
  • Примеры фотографий
  • Удобная навигация

  Система охлажденной воды (электронная книга)

  Докопайтесь до истины и изучите основные подходы к системе охлажденной воды.

  • Подробное объяснение
  • Фундаментальный подход
  • Прогрессивное обучение

  Посетите https://aircondlounge.com/shop, чтобы увидеть все цифровые продукты, продаваемые на aircondlounge.

  Рекомендуемые кондиционеры

  Я рассмотрел и сравнил сотни кондиционеров. Это мои последние рекомендуемые продукты. Проверьте их, если вы хотите купить один.

  Мини-сплит-тепловой насос Daikin серии 19

  С тех пор, как я перешел на кондиционеры Daikin, мне нравится их бесшумность. Все построено с осторожностью. Нет никаких болтающихся частей или дребезжащего шума.

  • Эффективность 19 SEER
  • Рабочая темп. 5°F
  • Гарантия 12 лет

  Купить на Amazon.com

  Midea U-образный оконный кондиционер с инвертором

  Красиво оформленный оконный кондиционер с новейшим экологически чистым хладагентом R32, который работает тише, чем большинство других оконных кондиционеров.

  • Уровень шума 42 дБ
  • Эффективность 15 CEER
  • Вес 56 фунтов

  Купить на Amazon. com

  LG LV1419IVSM Портативный кондиционер

  Портативный кондиционер рекомендован 6 авторитетными рецензентами. Низкий уровень шума при работе и высокая эффективность. Более 70% 5-звездочного рейтинга на Amazon.

  • Низкий уровень шума 44 дБ
  • Высокая эффективность
  • 2022 лучший портативный кондиционер

  Делайте покупки на Amazon.com

  Посетите https://aircondlounge.com/category/buyer-guide/, чтобы просмотреть дополнительные руководства и рекомендации по продуктам.

  Размеры решеток возвратного воздуха | Как определить размер регистра

  Размеры решеток возвратного воздуха | Как определить размер регистра

  Как я могу быть уверен, что заказываю правильный размер?

  Очень легко убедиться, что вы заказываете вентиляционное отверстие нужного размера с первого раза. Если вы ищете таблицу размеров решеток возвратного воздуха, чтобы выбрать правильный, вам необходимо знать несколько основных правил.


  1. Вентиляционные регистры и решетки заказываются по размеру фактического отверстия воздуховода в стене, полу или потолке, в которое или закрывает вентиляционное отверстие, не габаритный размер имеющейся вентиляционной крышки!
  1. Если вы заказываете настенную решетку возвратного воздуха или решетку фильтра возвратного воздуха, обратите внимание, что они являются направленными. Вы можете заказать горизонтальную решетку (лопасти идут в длинном направлении) или вертикальную решетку (лопасти идут в коротком направлении). Вы должны заказывать по размеру отверстия воздуховода ШИРИНА X ВЫСОТА. Это критично, если решетка находится на стене. Как правило, это не важно для потолочного применения, но вы можете предпочесть его из косметических соображений.

  ГОРИЗОНТАЛЬНЫЙ EX:		ВЕРТИКАЛЬНЫЙ EX:
  *Если размер отверстия 30 в ширину и 10 в высоту, вы должны заказать размер 30×10		*Если размер отверстия составляет 12 в ширину и 24 в высоту, вы должны заказать размер 12×24

  1. Если вы заказываете журнал поставки для стены, пола или потолка, направление, в котором вы его заказываете, не имеет значения. По соглашению мы перечисляем все настенные и потолочные регистры с большим размером отверстия, а затем с меньшим размером.
  Для всех напольных регистров и возвратных решеток мы сначала указываем меньший размер, а затем больший размер. Опять же, это просто вопрос соглашения и не имеет решающего значения при заказе.
  1. Если вы все еще не знаете, как измерить вентиляционные отверстия и какой размер заказать, позвоните нам! Будем рады помочь вам в выборе!

  ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ НА ЭТИ КЛЮЧЕВЫЕ УСЛОВИЯ:

  РЕГИСТР ПОСТАВКИ:

  вентиляционное отверстие, через которое воздух выдувается в помещение, обычно имеет заслонку сзади.

  ДЕМПФЕР:

  механизм на задней стороне регистра подачи, позволяющий открывать или закрывать поток воздуха через него. Обычно он приводится в действие ручкой или рычагом, хотя может также приводиться в действие отверткой.
