Размер шва между кирпичами: Толщина раствора в кирпичной кладке

Толщина раствора между кирпичами и размер шва

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Содержание статьи

• 1 Особенности кладки
• 2 Раствор для кладки
• 3 Пропорции
• 4 Какую выбрать толщину швов
  • 4.1 Похожие статьи

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

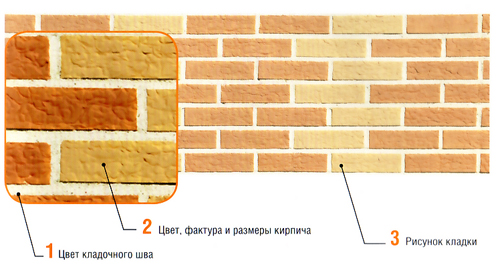

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения. В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции.

Изготавливается такая смесь из следующих материалов:

• портландцемент;
• очищенный и просеянный песок;
• вода;
• специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Похожие статьи

Толщина шва в кирпичной кладке: вертикального, горизонтального

Ширина шва кирпичной кладки закладывается при проектировании здания и строго контролируется при возведении стен. Несоблюдение этого параметра приводит к перерасходу раствора, нарушает прочность соединения между кирпичами или блоками и может в дальнейшем привести к разрушению. Толщина шва в кирпичной кладке также служит для визуального определения качества возводимого здания.

Содержание

1. Конструктивные особенности кирпича
2. Факторы, влияющие на размер шва
3. Варианты расшивки
4. Контроль за результатом работы
5. Укладка разных типов кирпича

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

• одинарный, с высотой грани 65 мм;
• полуторный, с высотой грани 88 мм;
• двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

• в продольных рядах 10-15 мм;
• в вертикальных рядах 8-12 мм.

Уменьшение размера шва не сможет компенсировать неровность поверхности строительного материала. Кроме прочего, не хватит расчетного количества кирпича. Отклонение в большую сторону снижает прочность стен.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

• Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
• Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
• Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
• Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Для соблюдения параметров величины шва в работе используют пластмассовые крестики, напоминающие вставки для работы с керамической плиткой.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

• Выпуклая и вогнутая
• В подрезку
• Пустошовка
• Односрезная
• Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Контроль за результатом работы

Работа по кладке требует постоянного контроля над толщиной вертикальных швов между рядами кирпичной кладки и наполняемостью пустот. При кладке в зимний период ширина шва может быть минимально допустимой, для быстрого схватывания раствора.

Проверка проводится по следующей методике. После каждых десяти рядов кладки проводят контрольный замер высоты. Использованное количество кирпичей узнают путем умножения высоты применяемого материала (65 или 88 мм) на 10. Затем из первой суммы вычитают вторую. Полученный результат разделяют на количество швов.

Итоговая цифра должна отвечать нормативным показателям, которые установлены в проекте. При выявлении несоответствия немедленно корректируют толщину швов.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

размер шва между кирпичами на стене по СНиП и ГОСТ

Извлекая толщину шва, можно визуально определить качество возведения любого строения, независимо от того, хозяйственное это строение или жилое. Если не соблюдать расстояние между уровнями строительных камней, то это не только ухудшает внешний вид и привлекательность здания, но и становится причиной снижения его надежности. Поэтому каждый каменщик должен постоянно контролировать толщину швов на этапе строительства. Это можно сделать как линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глиняного состава по разным технологиям, но на прочность здания это не влияет. На прочность любой кладки влияет наличие пустот внутри камня. Раствор в этом случае может проникнуть внутрь кирпича и обеспечить ему более надежное сцепление с основанием. В зависимости от этого может быть:

• пустотелая;
• полнотелый.

Для отделки дымоходов и каминов используют полнотелый камень, а пустотелые стены можно использовать для кладки перегородок. Вне зависимости от вида кирпича его длина и ширина стандартны – это 250 и 120 мм, а высота может варьироваться. Поэтому размер швов следует выбирать в зависимости от ширины самого камня.

Факторы, влияющие на швы

В первую очередь это зависит от консистенции раствора, который может растечься по бокам при надавливании на него сверху. Специалисты отмечают, что оптимальная толщина шва составляет 10–15 мм в горизонтальной плоскости, а вертикальные швы следует делать в среднем 10 мм. Если используется двойной кирпич, швы следует делать 15 мм.

Эти размеры можно контролировать на глаз, но также можно использовать кресты или стержни из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение норм влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных сооружений рекомендуется отдавать предпочтение профессионалам, способным приготовить раствор в соответствии с требованиями, добавив в него необходимое количество песка или других компонентов, чтобы удержать толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта с кирпичной кладкой имеют особое значение. При укладке при низких температурах рекомендуется добавлять в раствор специальные добавки. При этом швы следует делать минимальными, что позволяет уменьшить влияние негативных факторов на раствор и сделать кладку монолитной.

По ГОСТ также допускается небольшое отклонение от указанных значений швов, но отклонения не должны быть более 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

• обрезной;
• одинарный разрез;
• пустошь;
• выпуклый;
• двойной вырез

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами на разные виды строительных материалов, которые также определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и четкие грани. Каждый строительный камень перед установкой визуально осматривается мастером.

Также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление в цементную смесь различных компонентов, в том числе пластификаторов, извести и химических добавок. Эти компоненты вводятся в зависимости от требований производителя.

Зимой рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться этой температуры, то в раствор необходимо добавить пластификаторы.

Также СНиП определяет, что использование строительных камней, не имеющих соответствующих сертификатов, запрещено, особенно при строительстве жилых домов.

Технологические особенности кладки

Эти моменты также регламентируются государственными стандартами, поэтому все строительные работы должны выполняться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их уровня. Любая кладка регламентируется СНиП в порядке проведения работ.

1. Место для разметки стены.
2. Определение проемов для дверей и окон.
3. Установка ордеров

При строительстве многоэтажного дома работы выполняются поэтапно, а после нагнетания первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и соответствовать техническим требованиям, а также находиться в рабочем состоянии. При выполнении работ необходимо строго соблюдать требования СНиП по технике безопасности. Если здание высотное, то все рабочие должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверение стропальщика и связь между ними для обеспечения бесперебойной работы. На объекте не должно быть никаких посторонних предметов, которые будут мешать работе.

Шпаклевка

Важную роль в обеспечении законченного вида конструкции играет расшивка швов, выполняемая после кладки кирпича. Он бывает разных видов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расстояние между кирпичиками расшивается с помощью специальных приспособлений, что позволяет сформировать четкий шов. При необходимости в растворы добавляют специальные компоненты для повышения адгезии. Такая конструкция после расшивки приобретает более привлекательный вид.

Работа по стыковке кропотливая и требует от рабочего определенного навыка. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Строительство любого строения начинается с выкладки углов с закрепления ордера, представляющего собой специальную планку для регулировки уровня кладки. Если стену в дальнейшем будут утеплять или отделывать другими материалами, то нужно заделывать раствор между кирпичами так, чтобы он не выступал наружу. После возведения углов необходимо произвести подгонку, чтобы в дальнейшем стены были без уклонов. Также рекомендуется строить сразу несколько рядов кирпича, давая время схватиться раствору, чтобы он не повлиял на геометрию стены.

Как сделать идеальный шов кирпичной кладки вы узнаете из видео ниже.

дымоход – Сколько раствора между кирпичами?

спросил 7 лет, 8 месяцев назад

Изменено 7 лет назад

Просмотрено 5к раз

Наш дымоход был в плохом состоянии, и к нам пришли две дымоходные компании и сказали в основном одно и то же, его нужно было частично снести, заново обложить кирпичом, установить новую корону, новую заслонку. Итак, компания, с которой мы пошли, сегодня работала над этим. Когда я увидел результат частично выполненной работы, меня это насторожило, кажется, что кирпичи имеют лишнее пространство между кирпичами.

При осмотре новые кирпичи на полдюйма короче предыдущих. Швы между кирпичами шириной в дюйм, это признак плохой кладки?

• кирпич
• дымоход
• кирпичная кладка

Типичные растворные швы – 3/8 дюйма, но нет правила, что он должен быть такого размера. Они могут быть намного шире. видел суставы такой ширины, как вы нарисовали, ничего страшного, это вопрос эстетики. Каменщик мог бы поискать кирпичи нужного размера, но ему, возможно, пришлось бы заказывать их и, возможно, платить за них надбавку, особенно если он покупает меньше куба (около 500 кирпичей), что гораздо сложнее при покупке только 100 или только несколько десятков, так что, возможно, он пошел с тем, что он мог получить.

Кирпич, который он использует, может иметь длину 7 5/8 дюйма, что является «модульным». Исходный кирпич может быть длиной 8 дюймов или «стандартный» кирпич, насколько я нашел в Интернете. У меня нет возможности узнать, это обоснованное предположение.

1

хм, ремонт дымохода стоит дорого, а 8-дюймовый кирпич найти несложно. Визуальная эстетика является важным фактором для кладки и реставрации, а правильное соединение кирпича важно для распределения нагрузки и прочности на растяжение и, в конечном итоге, для гидроизоляции … поэтому 3/8 дюйма является стандартным кирпичным швом по всем этим причинам.

В зависимости от местных условий может возникнуть проблема с водонепроницаемостью. Цементные изделия (бетон и цементный раствор) дают усадку в результате процесса гидратации цемента. Таким образом, ваш растворный шов немного сожмется. Глиняные кирпичи расширяются во влажном состоянии и сжимаются при высыхании. Таким образом, чем шире швы, тем больше становится разница между раствором и кирпичом.
