Размер кирпичной кладки: Кирпичная кладка: способы перевязки швов, высота и толщина кладки, способы кладки вприсык и вприжым

Размеры кирпичной кладки, толщина и высота

В то время, когда происходит создание плана будущей кладки по чертежам архитектора, нужно производить конвертацию размеров с эскиза. Тогда следует учитывать реальное положение вещей: размеры единицы кладки – кирпича. Для упрощения жизни проектировщикам, которые регулярно проводят такие работы, существует специальная таблица, показывающая кратность кладки из кирпича.

Содержание статьи

• 1 Нюансы кирпичной кладки
• 2 Характеристики
• 3 Кирпичная кладка: простая и сложная
  • 3.1 Похожие статьи

Нюансы кирпичной кладки

Ввиду того, что уже существует единые стандарты габаритов строительного камня и способов организации перевязки швов, появляется и единые требования к кратности кладки из кирпича. В том случае, когда стену выполняют без утепления между слоями кирпича и других воздушных зазоров, кратность будет соответствовать стандартизированным размерам граней кирпича и принятой толщине шва между ними.

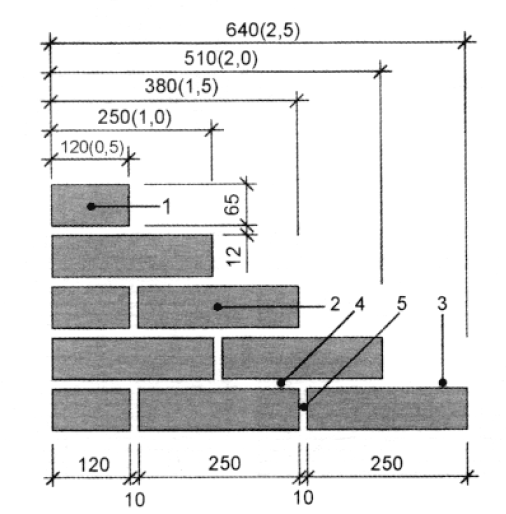

1. При создании проектной документации на колонны из кирпича, стены и перегородки, кладочный шов между вертикальными гранями кирпичей принимают равной 1 см. В реальности он может быть больше или меньше этой величины на 2 мм.
2. При таком раскладе два камня, положенные тычком, образуют одну кладочную единицу. Ее размер равен длине стандартного кирпича, который уложен ложком: 120 мм + 10 мм + 120 мм = 250 мм.
3. Таким образом можно составить таблицу типовых размеров, встречающихся в кладке из кирпича: 12 см, 25 см, 38 см, 51 см и т.д.

Однако и это правило не без исключений: иногда кирпичную перегородку делают толщиной в четверть кирпича. Тогда таблица кратности будет несколько иная. Еще одним исключительным случаем будет сложная стена, которая содержит между облицовкой и основной стеной теплоизоляционный материал или воздушный зазор. Тогда размеры кратности будут переписаны в зависимости от расстояние, на которое разнесена кирпичная кладка.

Суммарная величина сечения будет суммой нескольких значений:

1. Толщина кирпичной облицовки. Обычно она составляет половину кирпича.
2. Толщина слоя теплоизоляционного материала.
3. Толщина несущей части стены.

По этим простым правилам производится работа с горизонтальными порядовками. С ними разобраться не сложно. Вертикальные срезы имеют аналогичные закономерности, но с некоторыми нюансами. Это связано с тем, что в реальности используются в строительных работах два основных размера кирпичей: одинарный и полуторный.

1. Одинарный кирпич имеет высоту 65 мм, а полуторный – 88 мм. Во время проведения расчетов высоты стены или другой постройки необходимо знать толщину шва. Этот параметр между двумя горизонтальными рядами принят равным 12 мм. Это стандартная величина, которая взята для удобства расчетов.
2. Но в реальности идеального шва не существует, особенно во всем строении. Они будут иметь некоторые расхождения. Допуск этой величины от 10 до 15 мм. Иногда бывает необходимо армировать кладку из кирпича или поместить между рядами сетки или нагревательные элементы.
3. Это обстоятельство вынудило принять толщину шва равной 12 мм. Поэтому таблица высоты рядов будет составлять 77 мм, 154 мм, 231 мм и т.д.

Если имеется ввиду полуторный кирпич с высотой 88 мм, то для него подобная сетка значений будет равна 100 мм, 200 мм, 300 мм и т.д. При таких числах 10 рядов утолщенного кирпича будут равны 13 рядам одинарного.

Если толщина шва в кирпичной кладке превысит 15 мм, то в этом месте образуется довольно большой «мостик холода». Все размеры стен и перегородок проектируются таким образом, чтобы избежать множественного деления кирпича на части.

Характеристики

Размеры оконных и дверных проемов подбираются, исходя из значений изделий, которые будут в них устанавливаться. Однако сейчас массовое возведение домов идет по индивидуальным проектам. В таких квартирах и домах проемы и перегородки делаются лишь после того, как помещение будет продано и новый хозяин составит планировку.

Бывает и так, что габариты коробок дверей и окон уже известен на момент строительства, тогда проем выполняется под заданные размеры.

Тогда обязательно берется запас в несколько сантиметров, который будет в последствии заполнен монтажной пеной. Он необходим и для выполнения подгонки конструкции. Только при таком размере проема возможно проведения качественных монтажных работ с оконными и дверными коробками.

Высчитать таблицу с размерами кирпичной кладки будет проблематично. Но при большом желании за это дело можно взяться и с успехом его выполнить. Для этого стоит познакомиться с нюансами используемых материалов:

1. Строительный кирпич. Есть несколько его видов, которые отличаются по толщине: одинарный, полуторный и двойной.
2. Раствор, на который происходит укладка камней. Есть несколько разновидностей смесей для кладки. Отличия заключаются в их составе и свойствах. У каждого типа есть свое наименование.

Цементный раствор один из самых прочных. У него довольно большой срок службы. Состав его очень прост: кварцевый песок, цемент и вода. Известковый раствор содержит вместо цемента известь.

Глиняный производится из глины с песком. Смешанный раствор сочетает в себе качества нескольких видов, т.к. содержит разнообразные компоненты, такие как глина, песок, цемент, известь, воду и разные химические соединения. У них получается большая подвижность и доступность.

Кирпичная кладка: простая и сложная

Существуют две основных разновидности кладки. Иногда каменщики выделяют промежуточный вариант: средней сложности. Эти понятия нельзя дословно идентифицировать, потому что в их основе сразу несколько характеристик кирпичной кладки: чередование камней разного оттенка, выступы и ниши в кладке, наличие карнизов и пустот и др. Понятия сложности и количества подобных решений соотносятся. Чем больше в ней необычных элементов, тем она является сложнее. Это влияет на скорость ее изготовления и стоимость работ.

Когда в простой кладке нет проемов, вентиляционных каналов и других элементов, ее именуют гладкой. Фигурная кладка получается в том случае, когда в ней присутствуют декоративные выступы и ниши.

Лицевую кладку фасада дома можно сделать с использованием цветного рисунка. Он образуется кирпичами разного оттенка. Кладка осуществляется без рельефных элементов, однако камни должны быть уложены строго в соответствии со схемой изображения. Такое решение требует основательной подготовки, начиная еще с создания проекта. Необходимо составить рисунок, рассчитать количество элементов каждого цвета, сделать подробную порядовку для каменщика, который будет осуществлять строительство.

Если в кладке из кирпича присутствует декор или изображение, то это усложняет процесс расчета количества материала. Сложность высчитывают следующим образом: площадь фигурной, рельефной и узорной кладки относят к площади всей стены. Тогда в суммарную площадь включают оконные и дверные проемы.

Простая кладка имеет сложность до 10%, средней сложности – 10-20%, сложная – 20-40%, особо сложная – более 40%.

Зная тонкости используемых при строительстве материалов есть возможность своими руками просчитать таблицу, в которой указать размеры кирпичной кладки. В этом деле важна внимательность. Правильности высчитанных значений в таблице повлияет на итоговую работу.

Похожие статьи

Кладочные размеры кирпича, таблица

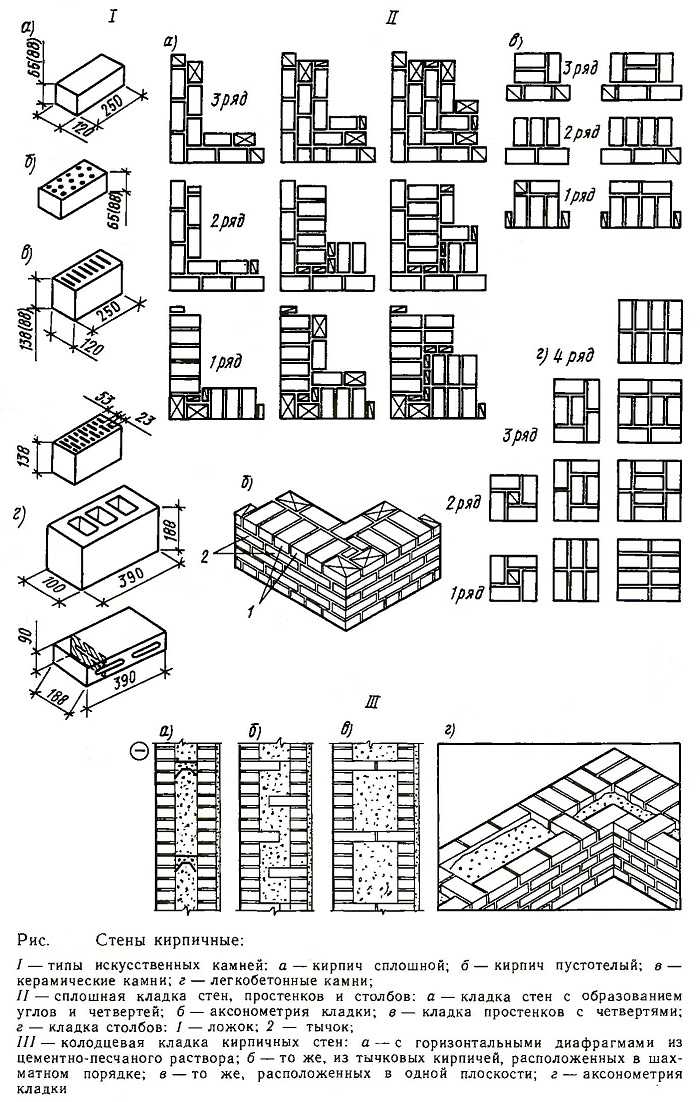

Наиболее распространенная схема кладки

Независимо от типа строения, которое планируется возвести, принцип расчета стеновых конструкций ничем не отличается из расчета применимого материала. В этой статье мы детально рассмотрим примеры формул, по которым можно точно рассчитать размеры для кирпичных, а также для каменных строений.

Содержание

1. Какие размеры имеет кирпич?
2. Калькулятор для расчета кирпича
3. Элементы кладки: полезная информация
4. Толщина кирпичной стены
5. Наиболее оптимальная толщина стены из кирпича
6. Расчет высоты стены из кирпича

Какие размеры имеет кирпич?

Для того, чтобы понять, как проводить расчеты кирпичной кладки, важно разобраться в том, какие стандартные характеристики имеет данный материал. Известно, что для обычного кирпича характерно 6 поверхностей: 2 тычка, 2 ложка, а также 2 постели. Детальные параметры указаны в таблице ниже. как проводить расчеты кирпичной кладки

В таблице представлены стандартные характеристики кирпича из глины красного цвета, а также белого кирпича из силиката. Для проведения вычислений с другой разновидностью камня принцип совершенно аналогичен, только обязательно берите в учет толщину швов выбранного материала. Ниже вашему вниманию предлагаются кладочные размеры кирпича таблица: кладочные размеры кирпича таблица

Калькулятор для расчета кирпича

Площадь стен м2
Размер кирпича и кладки	Кирпич одинарный, кладка в 0,5 кирпича, толщина стен – 120 ммКирпич одинарный, кладка в 1 кирпич, толщина стен – 250 ммКирпич одинарный, кладка в 1,5 кирпича, толщина стен – 380 ммКирпич одинарный, кладка в 2 кирпича, толщина стен – 510 ммКирпич одинарный, кладка в 2,5 кирпича, толщина стен – 640 ммКирпич полуторный, кладка в 0,5 кирпича, толщина стен – 120 ммКирпич полуторный, кладка в 1 кирпич, толщина стен – 250 ммКирпич полуторный, кладка в 1,5 кирпича, толщина стен – 380 ммКирпич полуторный, кладка в 2 кирпича, толщина стен – 510 ммКирпич полуторный, кладка в 2,5 кирпича, толщина стен – 640 ммКамень двойной, кладка в 0,5 кирпича, толщина стен – 120 ммКамень двойной, кладка в 1 кирпич, толщина стен – 250 ммКамень двойной, кладка в 1,5 кирпича, толщина стен – 380 ммКамень двойной, кладка в 2 кирпича, толщина стен – 510 ммКамень двойной, кладка в 2,5 кирпича, толщина стен – 640 мм
Расход кирпича шт
Расход раствора куб метров

Кирпичная кладка осуществляется в два горизонтальных ряда. Зачастую, укладку камней проводят на их широкой грани, которую в строительной отрасли именуют как постели. Но следует отметить, что также существует способ укладывать их на ложок. В результате вы получите сетку из рядов камней.

• вертикальные швы – с помощью раствора происходит разделение боковых граней материала, которые касаются друг друга. Его можно проводить поперечным и продольным образом.
• горизонтальные швы – строительная смесь является горизонтальных рядов кладки.
• лицевая верста – ряд, который в результате создания кирпичной кладки, выступает за фасадную часть стеновых конструкций.
• внутренняя верста – ряд, который в процессе кирпичной кладки уходит во внутреннюю часть сооружения.

Еще существует такое определение, как забутка. Это ряды, которые размещают между лицевыми и внутренними верстами. Главным отличием ложкового и тычкового ряда является способ монтажа – ложками или тычками по отношению к наружной стеновой поверхности. Каждый из этих элементов укладывается в определенной последовательности.

Толщина кирпичной стены

Во время создания кирпичной кладки важно создавать ее такой шириной, чтобы она была равна ширине кратному числу половины кирпичей. Кроме того, на размеры кладки влияют и такие параметры, как ширина, а также непосредственно толщина швов.

Стоит отметить следующие разновидности швов:

• вподрез – бетонную смесь равномерно кладут по всей кирпичной основе;
• впустошовку – смесь под прямым углом распределяется по всему кирпичному покрытию;
• вогнутый тип швов – с применением специального инструмента расшивки происходит укладка бетонного раствора, формируя вогнутое покрытие;
• шов выпуклый – применяется специальная расшивка, которая наносится на стенную конструкцию, поэтому шов удается сделать выпуклым.

Наиболее оптимальная толщина стены из кирпича

В зависимости от типа сооружения толщина стены может быть абсолютно разной и подбирается после проведения расчетных операций по нагрузке, сфере применения, а также погодных факторов местности. Разновидности швов кладки

Характеристики камня, а также способы кирпичной кладки предоставляют возможность определить типовые величины. Во время возведения стеновых конструкций без применения утеплительных материалов их параметры обязательно должны соответствовать тем, которые установлены в нормативных документах. На стадии создания проекта указывается величина стен и колонн при их наличии, учитывая толщину слоев раствора с максимальным отклонением в 10 миллиметров. Таким образом, участок кладки из нескольких кирпичей по тычковому принципу будет таким же, как и участок с ложковой укладкой.

В том случае, когда стена имеет воздушную прослойку или же была утеплена, данные показатели будут немного варьироваться в зависимости от материалов, которые применялись. Также после расчета стандартных величин к полученным данным необходимо добавить толщину слоя.

Расчет высоты стены из кирпича

Разновидности схемы в зависимости от толщины стеновой конструкции

Специалисты в строительной отрасли рекомендуют рассчитывать высоту кирпичной постройки по тем же правилам, которые были указаны в начале статьи. Только при этом стоит не забывать о том, что сегодня данный камень выпускается в двух вариациях – с высотой 88 и 65 миллиметров. В таком случае шов будет иметь толщину 12 миллиметров. Для крепления слоев раствор наносится примерно на 10-15 миллиметров.

И напоследок важно отметить, что размеры проемов для окон и дверей напрямую обусловлены габаритами рам и дверных конструкций. Если вы будете возводить дом по собственно разработанному проекту, то производите монтаж таких изделий уже после окончания кладки. Но если вы отдали предпочтение уже готовым чертежам, то в момент строительных работ обязательно оставляйте зазор примерно на 20 миллиметров больше, нежели сами рамы и коробки. Это будет своеобразным гарантом проведения дальнейшего монтажа конструкций и их утеплением, а также, при необходимости, уплотнением.

Классификация кирпичей | Размер и вес кирпича

от Kishan Chhapola

Внедрение кирпичей в строительство

---

Кирпичи получают формованием глины в прямоугольные блоки одинакового размера, а затем сушкой и обжигом этих блоков.

Кирпичи являются одним из старейших строительных материалов и в настоящее время широко используются для загрузки материала в строительных методах из-за их долговечности, прочности, надежности, низкой стоимости, доступности и т. д.

Кирпич используется для возведения наружных и внутренних стен, перегородок, опор, фундаментов и других несущих конструкций.

Размер и вес кирпича В Индии

---

Размер кирпича или размер кирпича

• Стандартный размер кирпича 19 см x 9 см x 9 см.
• Номинальный размер (с раствором) 20 см х 10 см х 10 см.
• Общепринятый номинальный размер традиционных кирпичей составляет 23 см х 11,4 см х 7,8 см.

Вес кирпича

• Установлено, что вес 1 м³ кирпичной земли составляет около 1800 кг. Следовательно, средний вес кирпича составляет от 3 до 3,5 кг.

Классификация кирпичей или типов кирпичей

---

(A) По полевой практике

Глиняные кирпичи классифицируются как первый класс, второй класс, третий класс и четвертый класс на основе их физических и механических свойств.

Кирпич первый сорт

• Кирпич плоскоформованный стандартной формы, обожженный в печах.
• Поверхности и края кирпичей острые, квадратные, гладкие и прямые.
• Кирпич первого сорта обладает всеми качествами хорошего кирпича.
• Эти кирпичи используются для первоклассных работ постоянного характера
• Прочность на сжатие > 10,5 Н/мм²
• При погружении в холодную воду на 24 часа водопоглощение не должно превышать 20% его сухого веса.

Применение: Первоклассный кирпич рекомендуется для облицовки фасадов каменных конструкций, полов и армированной кирпичной кладки.

Кирпич второго сорта

• Эти кирпичи формуются в грунте и обжигаются в печах.
• Поверхность этих кирпичей несколько шероховатая, а форма слегка неправильная.
• Эти кирпичи обычно используются в местах, где кирпичная кладка должна быть покрыта слоем штукатурки.
• Допускается водопоглощение 22% от сухого веса.
• Прочность на сжатие ≥ 7,0 Н/мм².

Применение: Кирпич второго сорта рекомендуется для всех важных и неважных скрытых кладочных работ и центрирования конструкций из армированного кирпича и железобетона (ЖБК).

Кирпич третьего сорта

• Это формованные шлифованные кирпичи, обожженные в скобах.
• Эти кирпичи не твердые и имеют шероховатую поверхность
• Эти кирпичи издают глухой звук при ударе друг о друга.
• Используются для маловажных и временных построек.
• Допускается водопоглощение около 25% от сухого веса.
• Имеют шероховатую поверхность с неровными или искривленными краями.

Применение: Для неважных и временных сооружений, а также в местах, где не бывает сильных дождей.

Кирпич четвертого класса

• Это обожженный кирпич неправильной формы и темного цвета. Эти кирпичи используются в качестве заполнителя для бетона в фундаментах, полах, дорогах и т. д. из-за того, что пережженные кирпичи имеют плотную структуру, и поэтому они иногда оказываются более прочными, чем даже кирпичи первого сорта.

Применение: Используется в качестве балласта в фундаментах и ​​полах в известковом бетоне.

ПРИМЕЧАНИЕ: Тяжелые кирпичи имеют прочность на сжатие более 40 Н/мм2, используются в таких конструкциях, как мосты, фундаменты зданий и т. д. Водопоглощение ограничено 5%.

(B) По прочности

• Бюро Индийских Стандартов (BIS) классифицировало кирпичи на основе прочности на сжатие и получило следующее обозначение:

Класс (Обозначение)	Средняя прочность на сжатие не менее (Н/мм²)
35 30 25 20 17,5 15 12,5 10 7,5 5 3,5	35 30 25 20 17,5 15 12,5 10 7,5 5 3,5

• В соответствии с IS 1077-1976 обычные строительные кирпичи должны иметь минимальную прочность 35 кгс/см² или (3,5 Н/мм²).
