Как рассчитать сетку арматурную – простые способы
2 сентября 2019
6159
Для того чтобы значительно повысить прочность монолитных бетонных сооружений используется специальная арматурная сетка. Чтобы правильно выполнить все необходимые монтажные операции вам потребуется знать, как рассчитать сетку арматурную. Если вы не будете знать вес материала, его длину и значение величины нагрузок, которое сможет выдержать конструкция, то никогда не сможете выполнить правильное армирование.
Неправильное укрепление железобетонных конструкций может привести к серьезным последствиям. Будут появляться трещины, срок эксплуатации значительно снизится, иногда это может привести к разрушению здания или сооружения.
В данной статье мы подробно разберем все вопросы, касающиеся расчетов и подбора необходимого материала при строительстве различных объектов.
Содержание
Зачем необходимо выполнять расчеты
Для начала необходимо разобраться, зачем вообще выполняют процедуру армирования железобетонных конструкций различного назначения.
В первую очередь, это необходимо для того чтобы сделать строительный объект более прочным и монолитным. Сетка будет стягивать бетон, повышая тем самым жесткость. Это позволит выдерживать большие нагрузки, а также увеличится срок эксплуатации.
Процедура армирования достаточно сложная и требует высокой точности. Поэтому перед началом укрепления бетонных конструкций потребуется выполнить все необходимые расчеты основных показателей и характеристик. Это поможет не только правильно подобрать необходимый материал, но и значительно сэкономить. Вы будете точно знать, какое количество соответствующей продукции следует приобрести.
Разные строительные конструкции (пол, межэтажные перекрытия, стены, опоры, плиты и т.д.) требуют укрепления. В зависимости от этого выбирается конкретная схема армирования. Данная схема включает в себя ряд правил и основных положений, в соответствии с которыми будет выполняться монтаж и сборка металлической сетки. Соответственно и подсчеты основных параметров будут выполняться разными способами.
Как рассчитать сетку арматурную — основные параметры для расчета
Необходимо будет определить следующие параметры:
- Точное количество армирующей сетки;
- Полную массу (вес) необходимых изделий;
- Принцип укладки сетки;
- Несущую способность и максимально допустимые внешние нагрузки.
Если требуется укреплять фундамент здания, то в этом случае должен быть как продольный, так и поперечный укрепляющий слой, которые укладываются на определенном расстоянии друг от друга. Сетка обладает стандартными размерами, которых не всегда хватает, чтобы покрыть всю площадь основания. Поэтому приходится соединять несколько изделий, в результате чего появляются места стыков. Для качественного соединения стыков используется стальная проволока.

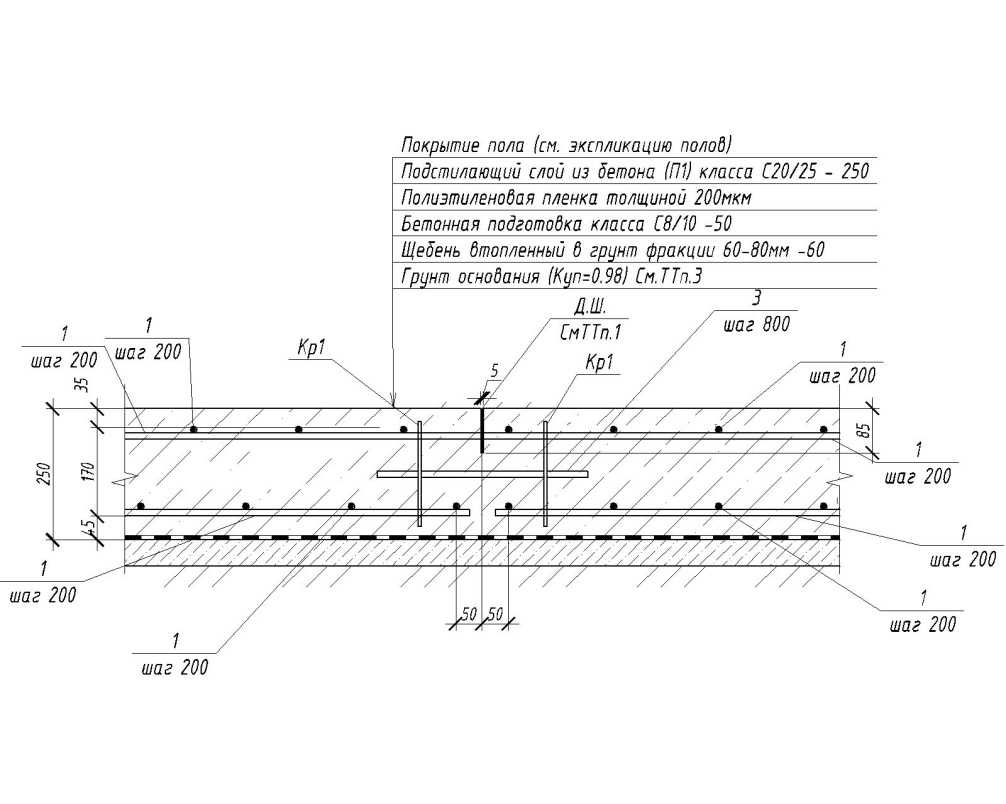

Если выполняется армирование межэтажного перекрытия, то здесь будет достаточно уложить два слоя, и соединить их в строго параллельном положении при помощи качественной проволоки. В случае со стенами здания или фундаментом ленточного типа, укрепляющий каркас может состоять из трех слоев.

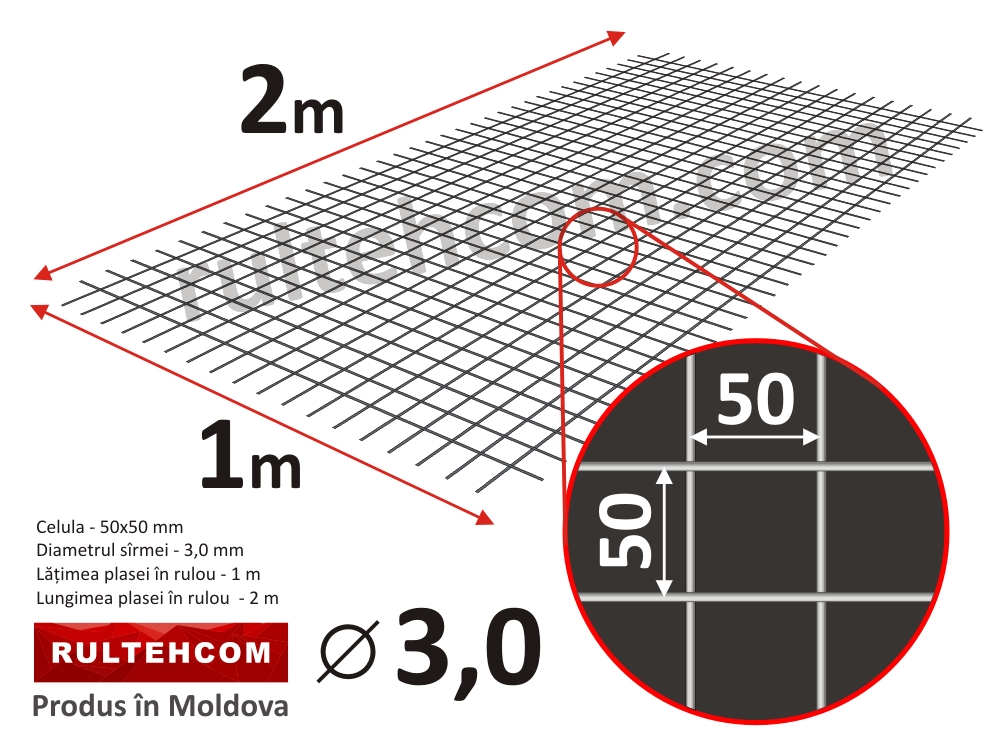

| Размер ячеек, мм | Раскрой, м | Вес м2, кг. |
| 100*100*4 | 2*6 | 1.84 |
| 150*150*4 | 2*6 | 1.22 |
| 200*200*4 | 2*6 | 0.92 |
| 100*100*5 | 2*6 | 2.88 |
| 150*150*5 | 2*6 | 1.92 |
| 200*200*5 | 2*6 | 1.44 |
| 100*100*6 | 2*6 | 4.44 |
| 150*150*6 | 2*6 | 2.96 |
| 200*200*6 | 2*6 | 2.22 |
| 100*100*8 | 2*6 | 7.9 |
| 150*150*8 | 2*6 | 5.26 |
| 200*200*8 | 2*6 | 3.95 |
| 100*100*10 | 2*6 | 12.34 |
| 150*150*10 | 2*6 | 12.38 |
| 200*200*10 | 2*6 | 6. 19 |
| 100*100*12 | 2*6 | 17.8 |
| 150*150*12 | 2*6 | 11.84 |
| 200*200*12 | 2*6 | 8,88 |
6 параметров, которые стоит учитывать при подборе сетки
Определение основных характеристик поможет не только посчитать свои затраты, но и понять какая продукция в каждом конкретном случае подойдет лучше всего. Металлическая сетка выбирается в зависимости от схемы армирования и особенностей строительного объекта.
Существует шесть основных параметров, которые стоит учитывать при подборе сетки:
- Диаметр стальных прутков, из которых изготавливается изделие;
- Соответствующий класс продукции;
- Значения предельных нагрузок;
- Значения массы и длины изделия;
- Конкретное место монтажа и форма железобетонной конструкции;
- Цена продукции.
Диаметр стержней будет являться одним из самых главных показателей, на которые стоит обращать внимание в первую очередь.
От этого показателя будет зависеть количество воспринимаемых нагрузок, а, следовательно, и прочность конструкции. Чем толще будут стержни сетки, тем больше нагрузок она способна выдержать. Диаметр будет влиять и на другие показатели. Например, чем больше он будет, тем больше будет масса и цена.
Для укрепления сильно нагруженных плит и оснований используется продукция с толщиной прутков от 13 до 30 миллиметров. Элементы зданий или сооружений, которые не подвергаются большому воздействию внешних сил, могут армироваться сеткой с диаметром прутьев от 8 до 12 миллиметров. В некоторых случаях используются комбинированные варианты, когда сетка с разными толщинами применяется в одной железобетонной конструкции.
Как рассчитать сетку арматурную
Расчет арматурной сетки подразделяется на два основных этапа. На первом этапе выполняется расчет нагрузок, которые будут воздействовать, а на втором этапе определяется какое количество продукции необходимо.
Определение нагрузок поможет понять, сколько веса сможет выдержать готовая конструкция, а также какие силы и в каких местах будут оказывать влияние. На основе полученных данных выбирается сетка соответствующего размера. Только после этого можно приступать к определению необходимого количества металлических изделий.
Первый этап расчетов является достаточно сложным и требует профессиональных навыков и знаний. Здесь применяются специальные формулы с учетом множества дополнительных коэффициентов. Если вы не обладаете достаточными знаниями, то эту работу лучше всего доверить подготовленным специалистам. При возведении крупных зданий или сооружений различного назначения все необходимые расчеты выполняются на этапе проектирования.
Расчет необходимого количества материала
После того, как все необходимые показатели будущего армирующего каркаса были определены на первом этапе, можно приступать к определению необходимого количества материала. Здесь нет ничего сложного, все, что вам понадобится так это обычный калькулятор и листок бумаги.
Зная геометрические размеры каркаса и стандартные размеры листов сетки, которые продаются, можно высчитать нужное количество материала.
С полученным результатом вы уже можете идти к продавцу и заказывать то количество, которое необходимо для изготовления железобетонной конструкции. В этом случае у вас никогда не останется лишней арматуры, плюс вы немного сэкономите на этом.
Таблица расчета сетки арматурной:
- 1 метр арматуры = 1 м x (0,785 x Д x Д)
- В скобках площадь окружности. Д — диаметр.
- Удельный вес =7850 кг/м³
Если хотите получить вес, то вам необходимо умножить объем на удельный вес.
Пример
Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³
Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг
Как и для чего выполняется расчет веса
Определение веса сетки для армирования выполняется для того чтобы понять, сколько будет весить готовый строительный объект.
Этот параметр также будет очень важен при выборе способов доставки продукции на строительную площадку.
Для начала необходимо узнать диаметр стержней, из которых изготовлена сетка и геометрические размеры ячеек. Имеются специальные таблицы, в которых указан вес изделия в зависимости от вышеперечисленных параметров.
Если выполнялся индивидуальный заказ на изготовление сетки нестандартных размеров, то вычислить вес данной продукции по таблице вы не сможете, потому что она учитывает только стандартные размеры. В этом случае необходимо будет использовать специальные формулы для расчета. Если вы не хотите заниматься этим самостоятельно, то можете делегировать задачу опытным профессионалам, которые в короткие сроки все рассчитают.
Что такое калькулятор подбора
На просторах интернета вы можете встретить различные онлайн калькуляторы, которые помогают определить все необходимые параметры в несколько кликов.
Это специально запрограммированные алгоритмы. Для расчета потребуется указать базовые параметры, и программа выдаст вам результат.
Существуют два типа калькуляторов. Первый тип помогает определить нагрузки, а второй – выполнить расчет веса и стоимости металлопроката. Калькулятор нагрузок дает только общее представления, но никак не точные данные. Поэтому использовать его для составления проекта нельзя. Точные значения нагрузок должны рассчитываться только опытными людьми и с помощью специальных формул и алгоритмов.
Калькулятор веса и цены вы можете использовать в полной мере. Он выдает достаточно точные показатели. У программы имеется несколько полей для заполнения. В них указываем толщину стержней, размеры ячеек и стоимость одной тонны конкретной продукции. Если армировать приходится конструкции достаточно сложной формы, то сетку придется резать. В этом случае необходимо учитывать добавочный процент. В большинстве случаев это не более 5 процентов.
После того, как вы заполнили все поля, нажимаем на кнопку расчета, и калькулятор выдаст вам показания веса материала и общую стоимость.
Найти подобные программы в интернете очень легко, достаточно просто ввести в поисковую строку соответствующий запрос.
Для качественного укрепления различных железобетонных конструкций (пол, перекрытия, плиты, блоки, опоры, мосты и т.д.) необходимо знать, как рассчитать сетку арматурную. Данная процедура состоит из нескольких этапов, которые необходимо последовательно выполнить. Каждый из этих этапов мы подробно разобрали в статье.
Армирование стяжки пола
Автор admin На чтение 3 мин Просмотров 551 Опубликовано
Назначение цементной стяжки — выравнивание поверхности пола и создание прочного основания для укладки напольного покрытия. Несущая способность стяжки должна соответствовать имеющимся механическим нагрузкам. При наличии особенно высоких механических нагрузок приходиться использовать армированная стяжка пола. Как правило, это делают в производственных и складских помещениях, торговых и административных зданиях.
В небольших помещениях арматуру связывают вручную, но для устройства стяжки на больших площадях используют сетку под стяжку. Такую сетку изготавливают на металлообрабатывающих предприятиях, а так же на участках мехобработки заводов ЖБИ.
Виды армированной сетки
Размеры сетки для армирования стяжки зависят от величины действующих механических нагрузок. Обычно размер ячейки пропорционален диаметру арматуры. Например, при диаметре арматуры 3 мм, изготавливается ячейка 3х3 см. Однако возможны и большие типоразмеры. С увеличением диаметра увеличивается и размер ячейки. Основные параметры сетки рассчитываются при проектировании и зависят от степени прочности, которую должна иметь армированная стяжка.
[nggallery id=20]
Обычно у сетки для стяжки пола цена зависит от типа примененной арматуры, ее диаметра и шага ячейки. Зависит стоимость и от особенностей производства: накладных расходов, размера средней зарплаты и т.п. обычно цена составляет от 6 до 15 долларов за м2.
Существенное влияние на стоимость может оказать величина транспортных расходов.
Изготовление армирующей сетки осуществляется на сварочных автоматах, которые обеспечивают надежное и прочное соединение арматуры между собой. В некоторых случаях, при большой толщине стяжки или особенно высоких нагрузках на поверхность пола используется двойное армирование.
Инструкция по укладке сетки, избегаем ошибок
Армирование цементной стяжки начинается с подготовки поверхности. Основание должно быть очищено от строительного мусора и обеспылено. Всю поверхность обрабатывают грунтовкой глубокого проникновения в 2 слоя. При необходимости по всему периметру стены и вокруг колонн укладывают демпфирующую ленту или полиэтиленовую пленку. Высота укладки должна быть больше толщины стяжки на 20-40 мм.
Отдельные куски армирующей сетки укладываются по всей поверхности внахлест и соединяются между собой вязальной проволокой. Если заливка бетона производится с последующим уплотнением виброрейки, то сетку укладывают на ширину немного превышающей длину рейки с последующим связыванием с сеткой, уложенной в параллельных рядах.
Одновременно с этим устанавливают и направляющие, используемые при укладке раствора виброрейкой.
При армировании бетонной стяжки сетка должна находиться внутри выравнивающего слоя на высоте 15-20% от толщины уложенного бетона. Для того чтобы установить армирующую сетку на требуемой высоте используют специальные фиксаторы, называемые «стульчиками». Расход фиксаторов обычно составляет 4-5 шт/м2. Общая толщина определяется в зависимости от марки раствора и величины нагрузки. В некоторых случаях толщину выбирают исходя из необходимой степени тепло- или звукоизоляции.
Стяжки и бетон Multibeton
Большинство установок MULTIBETON устанавливаются над слоем изоляции основания пола, и по этой причине стяжка пола или бетон всегда должны рассматриваться как плавающие, т.е. не связанные со структурой.
В соответствии со стандартом BS 8204-1:2003 стяжка плавающего пола должна иметь толщину не менее 65-70 мм для малоподвижного использования и не менее 75 мм для большинства других типов полов.
Установка системы MULTIBETON никоим образом не влияет на дизайн или качество пола, который при соблюдении соответствующих стандартов будет соответствовать стандартам любого другого плавающего пола. При конструкции плавающего пола риск скручивания выше, чем при наклеивании полов, и по этой причине необходимо соблюдать осторожность при выборе и укладке этих типов полов.
Как правило, чем толще плавающий пол, тем меньше риск его скручивания, хотя большее значение имеет тип используемой смеси, содержание воды и степень тщательности при отверждении готового пола. Использование мелкозернистого бетона и стальной арматуры в соответствии с рекомендациями вышеупомянутого британского стандарта может снизить риск, но не может быть окончательной заменой хорошего качества изготовления.
Материалы: Цемент:  Как правило, более легкие напольные покрытия, такие как ковер и винил, требуют более надежного основания, чем более тяжелые покрытия, такие как каменные плиты и т. д.
|
Во всех вышеперечисленных случаях всегда можно использовать более высокие технические характеристики, а армирование стальными волокнами или сеткой улучшит характеристики пола и снизит риск растрескивания. Свыше 15 кН пол должен быть выполнен в виде конструкционной плиты минимальной общей толщиной 100 мм с усилением.
Стальная арматура Выбор подходящего армирования будет зависеть от ряда факторов, таких как тип смеси и метод смешивания, нагрузки на пол и его глубина. Использование армирования снизит риск растрескивания и повысит прочность пола на сжатие и изгиб. При отсутствии конкретных рекомендаций от инженера-строителя или архитектора для большинства применений подойдет следующее.
|
Цементно-песчаные стяжки: Тонкие бетонные стяжки: В случае стальных волокон их можно добавлять непосредственно в смеситель при дозировании материалов на месте или в случае готового мелкозернистого бетона их следует добавлять по прибытии перед разгрузкой. Это значительно снижает трудозатраты по сравнению с Допуски по уровню и поверхности Подвижные соединения Если деформационные или строительные швы в плавающем полу должны совпадать с швами в плите, то их следует определить заранее и сформировать дневной шов. При необходимости может быть вставлен дополнительный гибкий шарнир. Как правило, трубы MULTIBETON спроектированы таким образом, чтобы по возможности не пересекать основные строительные швы. Если необходимо было пересечь такой стык, перед стяжкой трубы должны быть снабжены муфтами. Никаких особых мер предосторожности не требуется, если трубы MULTIBETON пересекают обычные швы в стяжке и
| При сооружении бетонных плит перекрытий на больших площадях с последующей резкой швов пилой необходимо обеспечить достаточное покрытие трубы, чтобы обеспечить требуемую глубину резания. В таких случаях труба обычно находится в нижней части плиты. Если предполагается установка специальных швов для отделки полов, таких как терраццо и мрамор, которые проходят через стяжку и готовый пол, то перед установкой следует проконсультироваться с MULTIBETON по поводу общего дизайна. Несущие бетонные полы Нет никаких изменений или особых требований для включения труб MULTIBETON в конструкционную плиту, и это никак не повлияет на характеристики пола. Для этих типов полов трубы обычно крепятся к нижнему слою стальной арматуры, если они используются или прокладываются на надстройке с помощью клипс МУЛЬТИБЕТОН. Бетон может соответствовать требованиям инженеров-строителей и не требует модификаций для использования с системами MULTIBETON. Труба имеет достаточную механическую прочность, чтобы выдерживать любое обычное движение на объекте, а отсутствие каких-либо стыков в трубе гарантирует, что бетонный пол можно укладывать, не беспокоясь о каких-либо протечках. Отверждение стяжек и мелкозернистого бетона Маловероятно, что пол наберет полную прочность в течение как минимум 28 дней, в зависимости от толщины и типа используемой смеси. В течение этого периода систему напольного отопления MULTIBETON нельзя использовать для принудительной сушки или отверждения. Информация о вводе в эксплуатацию систем MULTIBETON приведена в отдельном техпаспорте, который необходимо изучить перед утеплением пола. |
Для большинства типов полов класс SR2 (BS 8204-2:2003) будет вполне подходящим для использования с большинством отделочных покрытий полов. Если требуется более высокий стандарт, это должно быть указано на этапе проектирования. Если окончательной отделкой пола должен быть каменный пол или аналогичный пол поверх стяжки или бетона, где ровность поверхности не имеет решающего значения, то в большинстве случаев может быть приемлемым класс SR3.
Нет необходимости, чтобы гибкое соединение проходило по всему периметру MULTIBETON 9.0018
трубы и при условии, что гибкое соединение простирается от верхней части труб до поверхности стяжки, тогда часть стяжки под ней естественным образом растрескается.
Особое внимание следует уделить тому, чтобы пол не подвергался сильному воздействию прямых солнечных лучей или принудительной сушки. В течение этого периода следует избегать движения по полу, а если пол представляет собой чистую поверхность пола, может потребоваться более надежная защита на протяжении оставшихся строительных работ с использованием доски или других подобных материалов.Покрытия и стяжки для сборных железобетонных полов
Сборные железобетонные плиты для перекрытий используются для различных строительных работ: жилых, коммерческих, школ, автостоянок и больниц.
Преимущество для проектировщика заключается в том, что сборный пол можно легко использовать в сочетании с кирпичной кладкой, бетоном или стальными конструкциями и обеспечивает быстрое возведение со стабильным качеством. Использование бетона, армированного фиброй, вместо традиционного армирования стальной сеткой обеспечивает дополнительную экономию времени и средств в дополнение к улучшению здоровья и безопасности.
После того, как сборные доски перекрытия установлены, закреплены и залиты раствором, на доски заливается бетонный слой или стяжка, выступающие в качестве готовой поверхности для неструктурного выравнивания или, в некоторых случаях, для структурных целей.
Поэтому важно четко определить конструкцию и назначение покрытия, чтобы обеспечить выбор соответствующего типа и дозировки волокна, если оно используется для замены традиционного армирования сеткой.
В тех случаях, когда к покрытию или стяжке не предъявляются структурные требования, волокна обеспечивают только контроль над трещинами.
Предполагается, что вся нагрузка воспринимается системой сборного перекрытия.
Тем не менее, если покрытие спроектировано так, чтобы оно демонстрировало структурные характеристики, необходимо провести проверки, чтобы убедиться в его пригодности. В публикации «Поверхности и межфазный сдвиг в пустотелых композитных перекрытиях», опубликованной Британской федерацией сборных перекрытий, подчеркивается, что необходимо учитывать следующее:
- Напряжение сжатия в настиле
- Горизонтальный (дополнительный) сдвиг на стыке между настилом и досками пола.
- Требования к прочности бетона.
- Растрескивание покрытия из-за усадки и тепловых деформаций во время и после строительства.
Принятие во внимание вышеизложенного позволит определить напряжение, возникающее в кровле, включая любое действие диафрагмы. Традиционно в верхнюю часть включали слой армирующей сетки, чтобы обеспечить требуемую способность выдерживать момент и/или сдерживание растяжения.
Подъем, размещение, размещение и фиксация армирующей сетки могут оказаться трудными, особенно на перегруженных площадках и во время дистанцирования операторов, что делает создание покрытия с сеткой трудоемкой и трудоемкой задачей.
Компания Fiber Concrete Solutions (FCS) может рассмотреть конструкцию структурного покрытия и порекомендовать альтернативное решение по фиброволокну. Любая альтернатива волокну должна соответствовать требованиям стандарта EN14889 «Волокна для бетона» (часть 1 или часть 2 — в зависимости от предлагаемого решения с волокном). Если цель волокон состоит в том, чтобы увеличить несущую способность покрытия или обеспечить ограничение на растяжение, важно, чтобы было принято решение со структурными волокнами и чтобы минимальная дозировка волокон была подходящей. Это можно легко проверить по «Влиянию на прочность» для минимальной дозировки на этикетке СЕ продукта (также установленное законом требование) и указать в Декларации характеристик (DoP) отдельного продукта.
