Обрешетка крыши под профнастил – варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

  • 1 Что такое профнастил?
    • 1.1 Цены на профнастил
  • 2 Функции и виды обрешетки
  • 3 Как выбрать шаг?
  • 4 Требования к материалу
    • 4.1 Цены на доски строительные
    • 4.2 Калькулятор. Материалы для обрешетки
  • 5 Монтаж обрешетки
  • 6 Крепление профнастила
    • 6.1 Цены на различные виды кровельных коньков
    • 6.2 Видео – Обрешетка крыши под профнастил

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

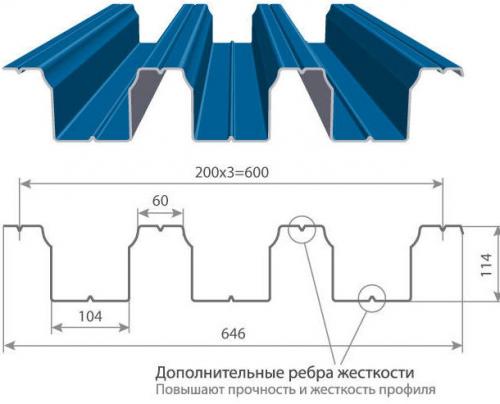

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

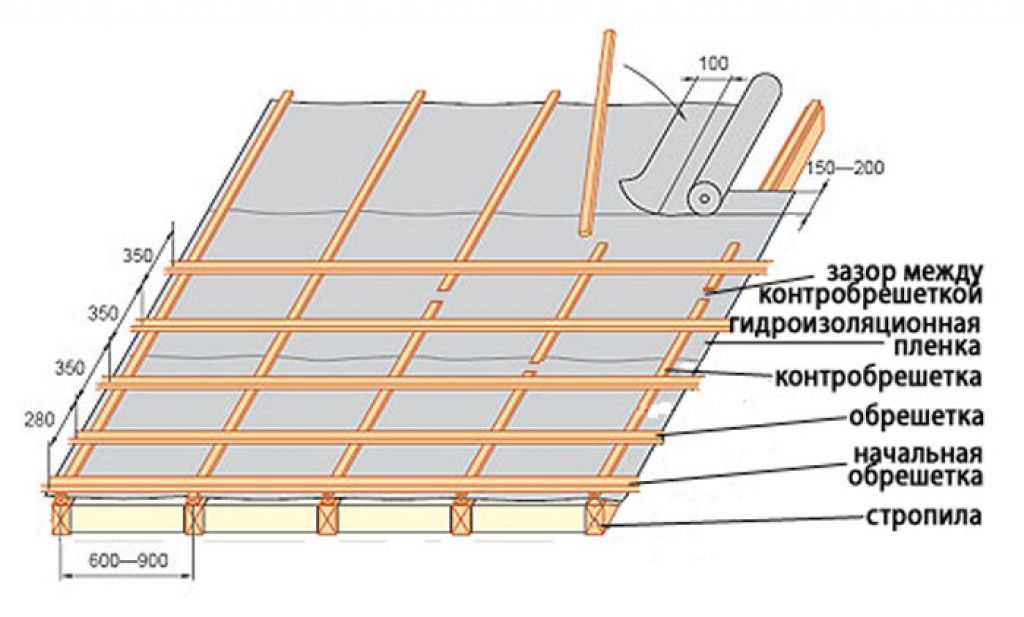

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ»

ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²

Шаг установки направляющих обрешетки (в свету), мм

Общая длина всех карнизных свесов, м

Общая длина линии конька, м

Общая длина всех ендов, м (если есть)

КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ:

– доска 25×100 мм – доска 25×150мм – доска 32×100 мм – доска 32×150 мм – брус 50×50 мм

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

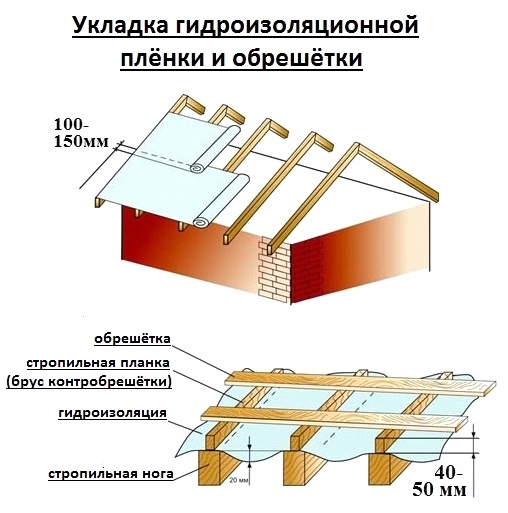

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

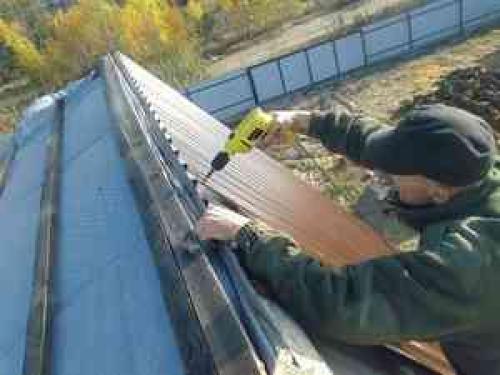

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Обрешетка под профнастил металлическая. Виды материалов для обрешетки под профнастил

Содержание

  1. Обрешетка под профнастил металлическая. Виды материалов для обрешетки под профнастил
  2. Обрешетка под профнастил стеновой. Популярные виды профнастила
  3. Шаг металлических прогонов под профнастил. Через какое расстояние делают обрешетку под профнастил, шаг прогонов под профлист
    • Как правильно сделать обрешетку под профнастил, шаг, крепление
    • Преимущества материала
    • Виды материалов для обрешетки под профнастил
  4. Металлическая обрешетка под металлочерепицу. Материал для обрешетки
  5. Металлический каркас под профнастил. Устройство кровли из профлиста по деревянной обрешетке: как правильно класть профнастил?
    • Монтаж профлиста на крышу по деревянной обрешетке и подробная технология устройства кровли
    • Подготовка к монтажу покрытия
    • Способы создания кровельного пирога
  6. Обрешетка под профнастил из профильной трубы. Шаг обрешетки под профнастил – параметры профиля
    • Установка обрешетки
    • Крепление профнастила к обрешетке
    • Параметры профиля профлиста

Обрешетка под профнастил металлическая. Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

  • Древесина . Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
  • Металл . При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Обрешетка под профнастил стеновой. Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

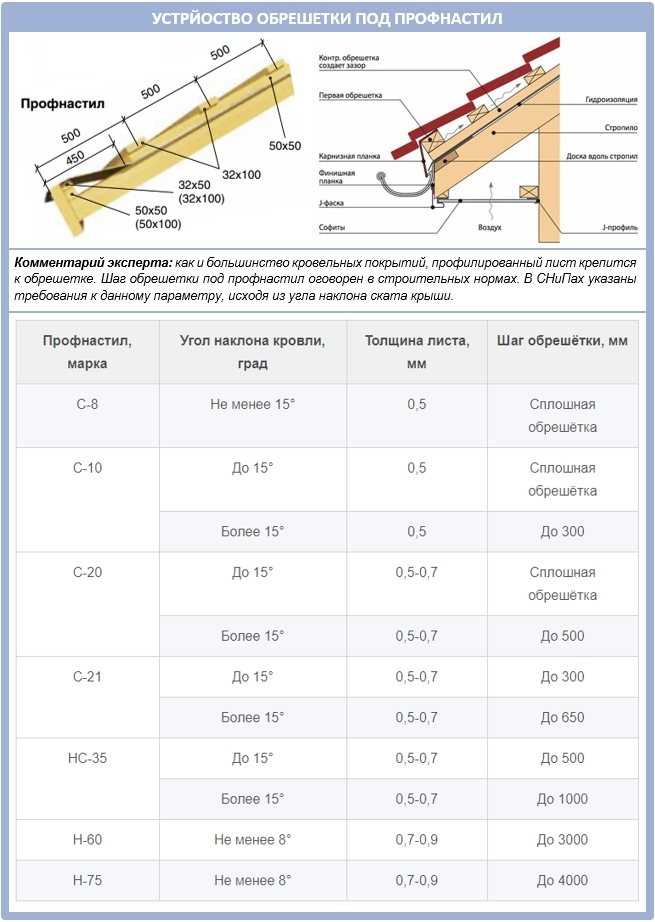

МаркировкаУгол наклона кровлиМаксимальный шаг обрешеткиОсобенности изделия
С-8от 15 градусовСплошнаяТолщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10до 15 градусовСплошная
более 15 градусов30 см
С-20до 15 градусовСплошнаяТолщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов50 см
С-21до 15 градусов30 см
более 15 градусов65 см
С-44до 15 градусов50 см
более 15 градусов100 см
Н-60от 8 градусов3 мТолщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75от 8 градусов4 м
НС-35до 15 градусов50 смТолщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Шаг металлических прогонов под профнастил. Через какое расстояние делают обрешетку под профнастил, шаг прогонов под профлист

Как правильно сделать обрешетку под профнастил, шаг, крепление

Выбирая кровельные материалы, большинство потребителей отдает предпочтение профлисту. С помощью этого практичного и функционального материала можно обновить крышу за небольшой промежуток времени. Благодаря высокой механической прочности, а также устойчивости к коррозии профлисты занимают лидирующие позиции в строительстве малоэтажных жилых и производственных зданий.

Преимущества материала

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

  • Древесина . Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
  • Металл . При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Металлическая обрешетка под металлочерепицу. Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы , вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра. В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

  • В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
  • Геометрия у металлической обрешетки идеальная.
  • Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
  • Срок службы может достигать 100 лет.
  • При использовании профиля не требуется окраска или специальное обслуживание.
  • Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
  • В отличие от дерева оцинкованная сталь является негорючим материалом.

Металлический каркас под профнастил. Устройство кровли из профлиста по деревянной обрешетке: как правильно класть профнастил?

Монтаж профлиста на крышу по деревянной обрешетке и подробная технология устройства кровли

Чтобы защитить дом от осадков и негативного влияния внешних факторов, важной составляющей всего процесса строительства является установка крыши. Материал из которого она сделана обязательно должен быть качественным и прочным. При его выборе хорошим вариантом будет именно профлист.

Его преимущество заключается в том, что такой материал можно использовать для покрытия любых сооружений: дачных домов, особняков или же каких-либо хозяйственных построек.

Он характеризуется долговечностью и способен выдержать сильные физические или погодные воздействия.

Профлист имеет привлекательный внешний вид и большой выбор цветовой палитры при покупке, может принимать различные конфигурации и формы крыши, менее требовательный в уходе по сравнению с другими материалами, а также его можно самостоятельно прикрепить без помощи специалистов.

В этой статье мы подробно рассмотрим, как покрыть крышу профлистом и разберем устройство кровельного пирога.

Подготовка к монтажу покрытия

Установка гидроизоляции. Металлические доски из профлиста по частям возводят на заранее установленные стропила крыши при расстоянии 1,2 -1,5 м. Для создания гидроизоляционного слоя под кровлей нужно разместить пленку из адсорбирующим слоем. Провис пленки должен быть не больше чем 20 мм. С целью удобной укладки на ее края наносят маркированные пометки чтобы обозначить размер нахлеста.

Используя степлер при помощи оцинкованных скобок или гвоздей гидроизоляционную пленку нужно прикрепить к поверхности стропил. Крепление проводиться от самого низа кверху закрепляя ее возле окантовки и постепенно поднимаясь к коньку крыши. На этом гидроизоляционные работы по обделке крыши закончены.

Возведение на крышу обрешетки. Обрешетка — деревянная конструкция в виде решетки, что устанавливается при возведении крыши. Для предотвращения гниения деревянных досок, их заранее обрабатывают антисептиком и затем размещают над гидроизоляционной пленкой через бруски в 50 мм.

Способы создания кровельного пирога

Кровельный пирог состоит из кровельного покрытия, обрешетки, контробрешетки, материалов для гидроизоляции и теплоизоляции, пароизоляции, стропила, рейки потолка и самого потолка.

  1. В данном случае зазор вентиляции должен быть от 50 мл, толщинаутеплителя — 150 мл. Также следует определить размеры стропильной системы. Пленку для гидроизоляции применять не нужно.
  2. Второй вариант наиболее популярный в применении. Следуя ему на поверхность дома устанавливается 150 миллиметровая стропила. Под ней раскладывают пленку для пароизоляции и далее все накрывается ветроизоляционной пленкой. Стропила покрывают смонтированной контробрешетка. Такой монтаж будет правильно сделан только тогда, если в результате его проведения сформировался вентиляционный канал. Контробрешетку размещают под обрешеткой и под конец делается укладка основания кровли.
  3. Если следовать этому способу, то на четвертом этапе возведения кровельного пирога делается укладка крыши утеплителем. Благодаря ему можно значительно сэкономить деньги, если необходимо утеплить дом. Желательно для утепления использовать такой материал как базальт. Он наилучшим образом сможет уберечь дом от возможных сквозняков и холода. На поверхности утеплителя располагают гидроизоляционную пленку. Ее наличие способствует общему уменьшению толщины кровельного пирога, утеплитель может »дышать» и на случай проникновения влаги в пленку она выветривается.

Обрешетка под профнастил из профильной трубы. Шаг обрешетки под профнастил – параметры профиля

Одним из самых ответственных моментов при установке профлиста является создание каркаса, на который кровля будет стелиться. Для того, чтобы обрешетка смогла выдерживать значительные нагрузки и правильно распределять вес кровли, она должна быть достаточно крепкой, как и вся стропильная система (прочитайте также: “”). Обрешетка под профлист выполняется путем установки брусьев или досок на опору с дальнейшим монтажом на них кровельного материала. Обрешетка под металлопрофиль позволяет ускорить процесс монтажа листов, так как значительно упрощается крепление кровли. Также обрешетка позволяет организовать правильную систему вентиляции в подкровельном пространстве.

Устройство обрешетки под профнастил можно проводить с использованием разных материалов. Для частных домов наиболее распространенна обрешетка из дерева, в случае с промышленными зданиями гораздо эффективнее использовать. Это позволяет выдерживать большие по сравнению с частным домом нагрузки на систему обрешетки.

Толщина досок или брусьев зависит от того, какой шаг обрешетки под профнастил был выбран. Он в свою очередь зависит от типа металлопрофиля.

Установка обрешетки

Рассмотрим как сделать обрешетку под профнастил. Основную доску обрешетки, которая будет проходить вдоль карниза, всегда берут толще остальных. В местах, где планируется установить выход вентиляции, дымохода или пожарного люка устанавливают дополнительные доски.устанавливается поверх слоя гидро- и теплоизоляции. Также важно вывести вентиляцию.

Шаг обрешетки под металлопрофиль не должен быть меньше 50 см, так это влечет за собой неоправданные затраты материалов. Размер шага зависит от типа металлопрофиля и его толщины. В торцах крыши устанавливают ветровые доски, которые должны защищать металлопрофиль от порывов ветра. Эти доски должны устанавливаться выше обрешетки на величину высоты профиля профнастила. На шаг обрешетки также влияют предполагаемые статические и динамические нагрузки в виде снега и ветра. Читайте также: “”.

Определившись с основным назначением кровли и рассчитав возможные нагрузи, приступают к выбору кровельного материала и расчету обрешетки. Правильный выбор профнастила и оптимально подобранный шаг обрешетки для профнастила являются залогом длительного срока эксплуатации кровли.

Крепление профнастила к обрешетке

Профнастил крепят к обрешетке специальными саморезами для металлопрофиля , которые имеют уплотнительную шайбу. Закручивание саморезов необходимо проводить в нижней части листа. При этом, на 1 квадратный метр профлиста уходит примерно 7-8 саморезов. Между собой профилированные листы скрепляются либо заклепками, либо короткими кровельными саморезами (читайте: ” Крепление профлиста саморезами “).

Если обрешетка была установлена правильно, то вес металлопрофиля равномерно распределится по конструкции, что позволяет кровле выдерживать тяжелые снежные массы и не прогибаться под их действием. Читайте также: ” Устройство односкатной крыши из профнастила “.

Параметры профиля профлиста

При выборе материала следует помнить, что чем большая у профиля высота, тем выше нагрузка, которую выдержит профлист.

В частном строительстве распространено применение профлиста с высотой гофры 35 мм и толщиной основания 0,6-0,7 мм. Профиль подобного рода позволяет организовать обрешетку с шагом до 150 см, при этом предельная нагрузка на 1 кв.м материала составляет 600 кг. Столь высокая прочность материала позволяет вполне безбоязненно передвигаться по нему строителям (прочтите статью: ” Параметры и виды металлопрофиля “).

При выборе профнастила с низкой высотой гофры (до 21 мм), то есть применяя «плоский» металлопрофиль, обрешетка делается с минимально возможным шагом или вообще сплошной (детальнее: ” Сплошная обрешетка кровли: устройство и монтаж “). Такие листы не рассчитаны на значительные нагрузки, а поэтому прочность конструкции будет гораздо ниже. Хотя подобный «плоский» профнастил позволяет собрать кровлю за очень короткий срок (читайте ещё: ” Как рассчитать профнастил крышу “).

Монтаж обрешетки, подробно на

Профиль с высотой более 44 мм применяют в промышленном строительстве, в котором обрешетка и контробрешетка под профнастил не всегда обязательны. Читайте также: ” Гараж из профнастила “.

Источник: https://interer-stil.ru-land.com/stati/obreshetka-dlya-navesa-iz-profnastila-harakteristiki-profilirovannogo-krovelnogo-lista

расчет шага и особенности монтажа

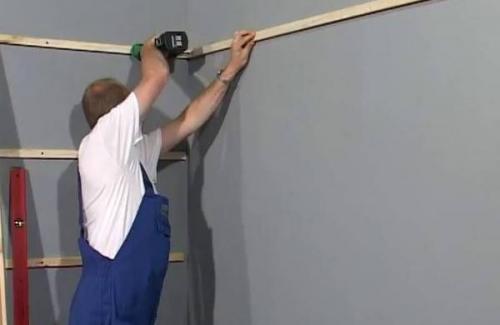

Деревянный каркас

Как сделать обрешетку под гипсокартон из деревянных брусков? В целом создание каркаса из дерева похоже на сборку обрешетки из металлопрофиля. Однако есть некоторые нюансы, которые необходимо учитывать:

  • При подготовке материала бруски нужно обработать специальной антибактериальной и антисептической пропиткой, желательно, чтобы она была на масляной основе. Перед сборкой дерево нужно тщательно просушить.
  • Для каркаса берут бруски сечением 5 × 5 см. Толщина дерева не может быть меньше 5 см, в противном случае бруски не будут обладать достаточной прочностью.
  • При сборке каркаса нужно использовать специальные саморезы по дереву.

Дальнейшая сборка каркаса происходит следующим образом:

  • На полу и на потолке отмечают линии для направляющих.
  • Устанавливают направляющие бруски по периметру стены.
  • Между ними закрепляют вертикальные рейки так, чтобы края листов гипсокартона ложились на стойки. Расстояние между брусками не должно превышать 50 см.
  • Укрепляют обрешетку поперечными брусками.
  • Несущие бруски скрепляют между собой саморезами. Для более надежной фиксации можно использовать уголки.
  • Обрешетка должна находиться в одной плоскости и образовывать идеально ровную поверхность.
  • Если планируется что-либо вешать на стену, укрепляют обрешетку дополнительными горизонтальными брусками.

На готовую обрешетку осуществляется монтаж гипсокартона.

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

  1. На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.

  2. Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.

  3. Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.

  4. После набивки обрешётки приступают к креплению металлочерепицы.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен

Для работы понадобятся следующие инструменты:

  1. Молоток.
  2. Строительный уровень.
  3. Ножницы по металлу и ножовка.
  4. Шуруповёрт.
  5. Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

  • металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
  • металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
  • металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

  • Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
  • Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Контробрешётка под профнастил

Среди большого разнообразия кровельных материалов важно знать, как правильно установить тот или иной элемент кровельной конструкции и какие функции он выполняет. Много споров вызывает контробрешётка — нужна ли она под профнастил

В большинстве случаев специалисты дают положительный ответ. Причин этому несколько.

  1. Металлическая кровля особенно нуждается в свободной циркуляции воздуха. Контробрешётка, набитая поверх гидроизоляции, обеспечивает достаточный вентиляционный проход, оберегая все элементы кровли от гниения и разрушения. Это весьма актуально при покрытии кровли профлистами с низкой волной, под которые предусмотрена частая или сплошная обрешётка, затрудняющая проветривание кровли.
  2. Контррейки поддерживают гидроизоляционный материал и не дают ему провисать. Благодаря контробрешётке гидроизолятор остаётся ровным, хорошо натянутым и прекрасно справляется со своим предназначением.
  3. В некоторых случаях при плохой обработке стропил контррейки, набитые по ним, выравнивают несущие элементы кровли.
  4. Контробрешётка не даёт соприкасаться гидроизоляционному материалу с обрешёткой, благодаря чему выходящий из утеплителя конденсат беспрепятственно стекает в капельник, не причиняя вреда обрешётке и укрывному материалу.

Таким образом, контробрешётка под профнастил выполняет значимые функции, поэтому монтировать её необходимо.

Контробрешётка является обязательным элементом кровельной конструкции, который поддерживает гидроизоляционный материал и обеспечивает свободную циркуляцию воздуха в подкровельном пространстве

Монтаж контробрешётки крайне прост. После укладки гидроизоляционного материала вдоль стропил по их верхнему краю аккуратно набиваются подготовленные заранее планки. Ширина брусков должна быть чуть меньше ширины несущих стропил, а толщина — от 25 до 40 мм. Заготавливают бруски с таким расчётом, чтобы по всей высоте ската уложить 3 планки с зазорами между ними в 150–300 мм, хотя здесь всё зависит от конструкции кровли и длины скатов.

Видео: контробрешётка, делать или нет

В заключение можно сказать, что какая бы обрешётка ни была выбрана, нельзя экономить на качестве материалов для неё. Только первосортные пиломатериалы и металлические изделия, соответствующие стандартам, а также соблюдение нормативов, рекомендаций и правил монтажа станут гарантией долголетней и безупречной службы всей кровельной конструкции.

Этапы монтажа обрешетки под профнастил

1. Расчет потребности пиломатериала

Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.

2. Заготовительные работы, закупка и подбор доски

Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).

3. Обработка дерева антисептиком и антипиреном

Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.

Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.

В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.

Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.

4. Монтаж и устройство конструкции

Обрешетка монтируется поверх паро-влагозащитной изоляции:

  • разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
  • если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
  • если основание под обрешетку бетонное или цементное – крепите дюбелями ;
  • при наличии в местах крепления металлических деталей используйте саморезы.

Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.

Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.

Минимальный уклон крыш с кровлей из профнастила

Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия

Разметка помещения

Сначала проводятся работы по разметке помещения.

Разметка для обрешетки на потолок:

  • От самого низкого угла отступают расстояние, на которое будет опущена потолочная поверхность и которое зависит от размера используемых встраиваемых светильников.
  • От отмеченной точки про помощи уровня и отбивочного шнура проводится линия по всему периметру помещения. По ней будут располагаться потолочные направляющие профили.
  • Теперь делается разметка под основные потолочные профили. Они должны крепиться на расстоянии 60 см друг от друга, и между ними на таком же расстоянии должны располагаться перемычки. После выполнения разметки на потолке должна получиться сетка из квадратов со стороной 60 см.
  • Отмечаются точки крепления подвесов, которые должны приходиться на середину стороны каждого квадрата.

Для стенового каркаса разметка производится следующим образом:

  • От стен отступают на расстояние от 5 до 15 см. Это зависит от степени неровности основания, а также планируемых коммуникаций и утепления (при необходимости).
  • По потолку проводят прямую линию.
  • При помощи отвеса линию переносят на пол. Обе линии должны быть прямыми, выровненными по уровню и идущими параллельно друг другу: по ним будут располагаться направляющие профили.
  • Отмечают места, где будут находиться несущие профили. Расстояние между ними – от 40 до 65 см. При этом нужно подгадать так, чтобы края листов при стыках приходились на металлические стойки, а не на пространство между ними.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка Угол наклона кровли Максимальный шаг обрешетки Особенности изделия
С-8 от 15 градусов Сплошная Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10 до 15 градусов Сплошная
более 15 градусов 30 см
С-20 до 15 градусов Сплошная Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов 50 см
С-21 до 15 градусов 30 см
более 15 градусов 65 см
С-44 до 15 градусов 50 см
более 15 градусов 100 см
Н-60 от 8 градусов 3 м Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75 от 8 градусов 4 м
НС-35 до 15 градусов 50 см Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

  • Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину  4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
  • Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Штабелеры: разновидности, конструкция, применение

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.


Пример использования металлического профиляИсточник pallazzo.su

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

  • На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
  • Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.


Утеплитель буквально продевается сквозь кронштейнИсточник moypodval.ru

  • Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
  • Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Видео описание

Наглядно про металлическую обрешетку для сайдинга смотрите в видео:

Обрешетка под цокольный сайдинг

Если данный вид обшивки планируется использовать согласно его названию, то есть для облицовки цоколя или подсвайного пространства, лучше будет если обрешетка для сайдинга будет располагаться горизонтально. Имеются в виду ситуации, когда расстояние между верхом и низом цоколя находится в пределах 20-50 см. В случае обшивки значительных по площади поверхностей, таких как стены или фронтоны лучше использовать вертикальное расположение рейки вариант.

Для цокольного сайдинга более предпочтительно применять металлический профиль, во всяком случае, если речь идет о нижней части конструкции. Тем не менее, случаи использования древесины также имеют место, по причине всем известных положительных качеств этого материала.


Способ и порядок монтажа сайдинга зависят от наличия утеплителяИсточник megapolis-sc.ru

Способы обустройства конструкции зависят от конкретной ситуации и определяются по месту, желательно специалистом, который будет непосредственно заниматься монтажом.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции

Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Видео описание

Чаще всего профнастил все-таки монтируется на крышу. Как делается в таком случае обрешетка – пример в видео:

Заключение

Обрешетка – необходимый элемент, который должен присутствовать вне зависимости от материала, используемого для обшивки строения. Монтаж сайдинга без обрешетки так же возможен, но в этом случае одна из задач – визуально выровнять стены становится сложнее, а на стены из твердых материалов сайдинг и вовсе сложно крепить. Поэтому каркас необходим. А правильно рассчитанная и качественно собранная конструкция обеспечит сохранность стен строения весь срок эксплуатации.

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Комментарии

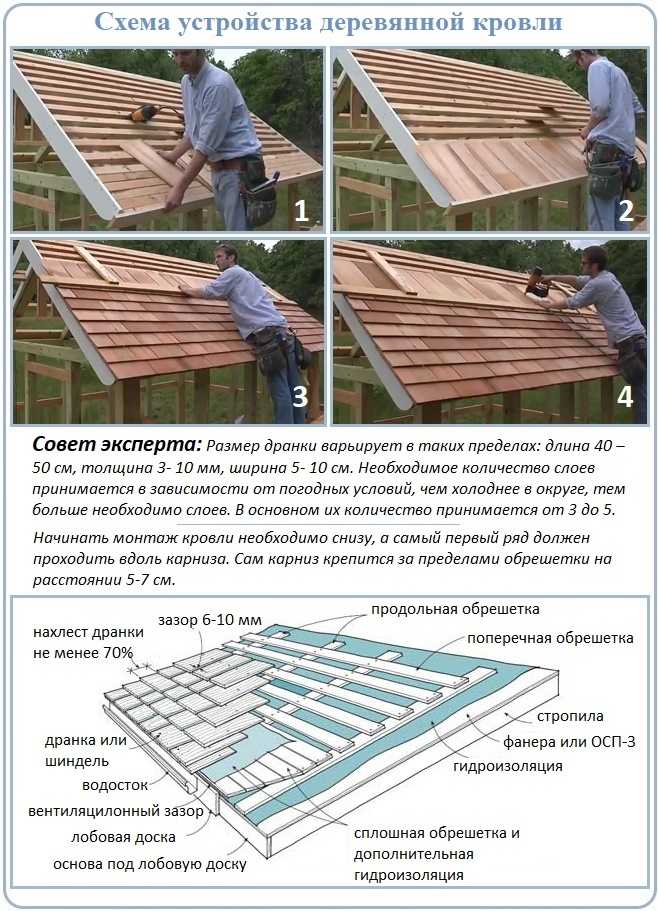

Виды

В зависимости от веса кровельного покрытия, уклона крыши и погодных условий конструкция стропильного каркаса может изменяться. В частности, металлическая обрешетка конструируется в соответствии с расчетом максимальных нагрузок, которые на нее ложатся в процессе эксплуатации. Существует несколько разновидности обрешеток:

  • Решетчатая. Обычная или решетчатая обрешетка для кровли представляет собой настил из уголков или пустотелого металлопрофиля, уложенного перпендикулярно стропилам, с шагом 25-45 см. Такая конструкция подходит для монтажа большинства листовых кровельных материалов, так как обладает высокой прочностью и несущей способностью.
  • Сплошная. Сплошной обрешеткой называют настил из реек, уложенных на расстоянии не более 1 см между друг другом. Такая конструкция монтируется, если кровельный материал, используемый для перекрытия крыши, не имеет собственной жесткости или имеет внушительный вес, то есть для монтажа керамической черепицы, битумной черепицы и других рулонных покрытий.
  • Разреженная. Разреженной обрешеткой называют конструкцию с увеличенным расстоянием между элементами. Ее шаг может составлять более 50 см. Этот вариант кровельной обрешетки используется для установки жестких гидроизоляционных материалов, к примеру, шифера с целью снижению веса кровельного пирога и нагрузки на несущие стены сооружения.

Виды металлической обрешетки

Особенности

Обрешетка имеет две основные функции – выполнять роль основания под фиксацию финишного материала, а еще быть прослойкой между гидроизолятором и наружным кровельным слоем. Особый настил образует вентканал, не позволяющий кровельному полотну усугублять свое состояние конденсатом, подвергаться гниению и существенно снижать срок своей эксплуатации.

Обрешетка под профнастил по традиции сооружается из дерева, но встречаются и варианты из металла или железобетонных плит.

Металлическую конструкцию выбирают, если листы профнастила толще 0,7 мм и если уклон ската совсем мал.

Обрешетка может быть двух видов.

Деревянная. Для нее берется брус либо обрезная доска хвойных пород. Это дешевле металлоконструкции практически всегда, да и проще в монтаже.

При строительстве обрешетки помимо уклона кровли заранее определяется длина волны и толщины будущего покрытия. От этого будет зависеть шаг обрешетки. Производители профнастила обычно не ленятся и отмечают в сопровождающих документах список требований к укладке материала. Например, в загородном строительстве обычно предпочтителен профнастил с профилем, имеющим высоту 35 мм, выполненном из стального листа толщиной 0,7 мм. И данный материал отлично стелется на обрешетку, составленную с шагом в полтора метра (с учетом того, что кровля просчитана на нагрузку до 600 кг на квадрат). По данной крыше можно безопасно передвигаться при ремонте или необходимой очистке.

устройство и расчет (фото, видео)

При выборе профнастила в качестве материала для покрытия односкатных кровель особое внимание уделяется подготовке основания для его крепления.
Ошибки при выборе типа, материала и шага обрешетки трудно или невозможно исправить, при правильном подходе все требования к этой конструкции уточняются заранее, на этапе проектирования крыши.

О видах и монтаже обрешетки односкатной крыши под профнастил расскажем далее.

Почему выбирают профнастил

Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.

Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.

Размеры обрешётки под профлист

Думая, какую обрешётку монтировать под профнастил, определяют подходящие шаг и сечение элементов конструкции.

Интервал настила

На выбор промежутка от одного до другого элемента обрешётки под профилированный лист влияют марка и толщина материала, а также степень наклона кровельного ската.

У каждой марки профнастила разная несущая способность. Например, листы с пометкой Н-75, обозначающей, что материал предназначен специально для кровли, считаются жёсткими из-за значительной высоты волны (75 мм) и большой толщины (до 0,9 мм), отчего без проблем могут быть уложены на далеко лежащих друг от друга металлических деталях.



Виды и назначение

Профнастил выпускают с разнообразными вариациями профиля. Листы могут отличатся не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия. Весь профнастил делят на три подвида:

  1. Несущий (Н).
  2. Стеновой (С).
  3. Универсальный (НС).


Виды профнастила и полезная ширина листов Источник myogorod.ru
Профлист имеет разнообразное предназначение:

  • как кровельный материал;
  • как материал для межэтажных перекрытий;
  • для декоративной отделки стен и для перегородок помещений;
  • в качестве ограждений.

Чтобы правильно подобрать материал для кровли следует разобраться в маркировки профлиста. Основные характеристики самых популярных видов профлиста изображены в таблице ниже.


Предназначение различных видов профнастила Источник stroim-dom.radiomoon.ru

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность. Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

МаркировкаУгол наклона кровлиМаксимальный шаг обрешеткиОсобенности изделия
С-8от 15 градусовСплошнаяТолщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10до 15 градусовСплошная
более 15 градусов30 см
С-20до 15 градусовСплошнаяТолщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов50 см
С-21до 15 градусов30 см
более 15 градусов65 см
С-44до 15 градусов50 см
более 15 градусов100 см
Н-60от 8 градусов3 мТолщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75от 8 градусов4 м
НС-35до 15 градусов50 смТолщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Расчет и проектирование

Расчет любой обрешетки начинают со сбора ожидаемых нагрузок и уточнения требований производителя. В случае односкатной крыши особую значимость имеют ветровые и снеговые нагрузки, напрямую влияющие на угол ее наклона и срок службы покрытия.

Угол наклона

Нормы СНиП устанавливают минимально допустимый угол наклона ската для этих материалов в 12°, при оптимальном диапазоне от 15 до 30. Отклонение в меньшую сторону допускается при принятии усиленных мер по герметизации крыши, а именно – использовании более плотных и надежных гидроизоляционных мембран, увеличении бокового нахлеста листов до двух волн, вертикального – до 200 мм, размещении на стыках уплотнителей или их промазке герметиками.

При стандартном диапазоне от 15 до 30 ° односкатная крыша будет герметичной при монтаже материала на разреженную обрешетку с вертикальным нахлестом в 10-15 см и боковом – в одну волну без уплотнителей. На крутых скатах допускается увеличение шага обрешетки до 60 см и выше при условии достаточной жесткости и высоты профиля листов (по нормам – не менее 35 мм) и их надежного крепления.

Помимо правил монтажа, при выборе угла наклона ската и обрешетки обязательно учитываются ветровая и снеговая нагрузка в регионе. В районах с частыми и сильными ветрами угол наклона скатов с профнастилом не рекомендуется поднимать более 25°. При большой площади ската этот предел уменьшают до 15 °.

Одновременно с этим возрастает влияние снеговой нагрузки на кровлю. Самостоятельный сход снега с односкатной крыши возможен при ее уклоне в 45 °, в остальных случаях вес выпадаемого снега прибавляется к общим весовым нагрузкам на кровлю и основание.

При уклоне менее 45 ° требования к стропильной системе, обрешетке и самому кровельному покрытию ужесточаются и принимаются дополнительные меры по очистке крыши от снега.

Лучшие результаты в таких случаях достигаются при покрытии крыш жилых домов высокопрочным профлистом с толщиной от 0,7 мм и дополнительными ребрами жесткости (Н60 и выше). Такие марки выдерживают нагрузки до 600 кг/м2 и вес взрослого человека при очистке снега или ремонте.

Но при выборе этого варианта резко возрастает смета строительства. Это же относится к альтернативному решению – установке систем снеготаяния. Каким должен быть минимальный угол наклона односкатной крыши, читайте здесь.

Шаг

Этот параметр зависит от жесткости материала и выбранного угла ската:


  1. При наклоне от 15 до 30 ° шаг брусьев варьируется от 25 до 50 см. При настиле марок со средней жесткостью его сокращают, и наоборот.

  2. При угле более 30 ° расстояние между элементами обрешетки увеличивают до 60-100 см.
  3. При использовании самонесущего профнастила с дополнительными ребрами жесткости (Н75, Н60) шаг обрешетки может увеличиваться до 3-4 м.

Оптимальный и предельно допустимый шаг устанавливает производитель, отклонения в большую сторону считаются нарушением. Особенности конструкции обрешетки односкатной крыши, требования к шагу — в этой статье.

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве. При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.


Металлическую обрешетку используют для высотных зданий Источник pinterest.at

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

  1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
  2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
  3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
  4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:

Правила монтажа обрешетки под профнастил

Крепление обрешетки под профлист на крышу имеет ряд особенностей и требует небольшой сноровки. Лучше всего такую работу доверить специалистам. Главное правило и условие длительной службы кровли с деревянной обрешетки – это тщательная обработка всех деревянных конструкций антисептиками. Это нужно сделать для того, чтобы в будущем деревянная конструкция не поддавалась влиянию влаги и грибков. Под крышей всегда присутствует влажный воздух. Если будет нарушена технология монтажа, то основание кровли разрушится очень быстро.

Стоит отметить, что доступ к обрешетке во время эксплуатации и обслуживании крыши, будет минимальным.


Очень важно на этапе монтажа провести мероприятия по защите древесины от воздействия влаги Источник centro-snab.ru

Чаще всего в современном приусадебном строительстве выбор останавливают на двухскатной крыше. Такой вид кровли обладает большими преимуществами. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает перемены погоды. Определиться с размерами стропил и обрешетки двухскатной крыши под профнастил помогут специалисты. Не стоит делать расчеты самостоятельно, так как такая кровля имеет свои нюансы.

При монтаже стоит обратить внимание на монтаж коньков, карнизов и участков примыкания. Рассмотрим их детально:

  • в районе конька крыши и в местах соединения стропил нужно сплошное основание;
  • вокруг вентиляционных каналов требуется дополнительные брусья для монтажа защитного герметичного фартука;
  • у карнизов монтируются ветровые доски, а на них уже непосредственно обрешетка. Это необходимо для усиления защитной функции при непогоде;
  • для крепления обрешетки применяют гвозди, которые должны быть в три раза больше толщины самих досок. Благодаря этому крыша сможет выдержать мощные порывы ветра.


Виды обрешетки для крыши под профнастил Источник banya-ili-sauna.ru
Профлист крепят на обрешетку с помощью саморезов. Важно применять резиновую прокладку для уплотнителя. Профлист крепится по нижнему ребру профиля. Это необходимо для плотности соединений и избегания протекания в местах стыков. Для качественного монтажа на 1 кв. м. листа применят 7 саморезов.

Технология монтажа

Работы начинаются с подготовки и подъема материалов наверх, после их антисептической и противопожарной обработки и просушки. Как правило, набивка обрешетки совмещается с монтажом гидроизоляционного слоя или проводится сразу после него. Это определяет требования к погодным условиям – работы по возможности проводятся в сухую и безветренную погоду. Излишки материала могут обрезаться наверху, но в целом распил и обработку кромок проще выполнить внизу.

К набивке обрешетки приступают после крепления карнизной доски и выравнивания нижней линии свеса. На этом участке основание выполняется сплошным, далее – брус крепится с выбранным шагом. Для фиксации пиломатериалов используются оцинкованные гвозди (1 шт. в центр бруса или 2 шт. – при креплении доски).

Крепежи вбивается максимально близко к центру стропил. При укладке листовых материалов гвозди забиваются с шагом не более 30 см, сами плиты по возможности смещаются (схождение четырех углов возможно, но не желательно).

При креплении каждого ряда проверяется ровность обрешетки. Правильно уложенная обрешетка под профнастил не имеет перепадов или отклонений по уровню.

Монтаж обрешетки под профнастил — в видео:

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

  • Во-первых, измеряется ширина и высота ската.
  • Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
  • В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
  • В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
  • В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
  • В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.


Внимание! Рекомендуется после сборки стропильной системы все ее элементы, и обрешетку в том числе, обработать антисептическими и антипиренными растворами.
Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Типы настила под профилированный лист

Под профнастил может быть уложена обрешётка трёх вариантов:

  • с обычным шагом, то есть достаточно распространённая и устроенная так, чтобы доски, брусья или металлические профили располагались через интервалы в 15–49 см;
  • сплошная, элементы которой разложены через промежутки в 1 см, необходимые во избежание деформации досок, меняющих форму под воздействием изменения влажности и температуры;
  • разреженная или, по-другому, построенная из деталей на расстоянии 50–75 см друг от друга и подходящая исключительно для прочного финишного материала.

Материал обрешётки под профнастил выкладывают либо вплотную к друг к другу, либо через средние промежутки (максимум 49 см), либо с большим шагом до 4 м

Разреженные конструкции целесообразнее строить из металла. А настил с обычным шагом или вовсе без интервалов предпочтительно создавать из крепкой древесины.

Обрешётка под профлист может быть сделана из металла, если её элементы решено выкладывать на расстоянии более 50 см друг от друга

Крепление профнастила к обрешётке

Гофролисты крепят на обрешётку, сделанную из древесины или стальных прогонов. На больших скатах при наложении нескольких листов их соединяют между собой с нахлёстами, размеры которых зависят от уклона крыши.

Гофролисты соединяются между собой с нахлёстами, размер которых зависит от уклона крыши и закрепляются саморезами — в местах поперечного перехлёста в каждый прогиб волны, а в местах продольного нахлёста в гребень волны

Таблица: размеры нахлестов для профнастила относительно угла наклона

Угол наклонаТип обрешёткиКонцевой нахлёстБоковой нахлёст
5–10ºсплошная300 мм2 волны
10–15ºразреженная, с шагом 450 мм200 мм1 волна
свыше 15ºразреженная, с шагом от 600 мм170 мм1 волна
Примечание: при малой покатости крыши (от 5 до 12º) вертикальные и горизонтальные стыки профлистов нужно герметизировать силиконовыми или тиоколовыми герметиками.

Видео: выбор профлистов — ошибки в длине

Между собой и к обрешётке листовые профили крепят через нижнюю часть гофры оцинкованными саморезами с уплотнительными шайбами для предотвращения самоотвинчивания. Такое крепление обеспечивает более плотное прилегание профнастила к основанию и предупреждает протечки в местах фиксации. Саморезы нужно ввинчивать максимально точно, поскольку чрезмерное или недостаточное крепление намного снижает эксплуатационные свойства укрывного материала.

Саморезы для крепления профнастила ввинчиваются строго перепендикулярно с равномерным усилием, чтобы обеспечить плотное прилегание укрывного материала к основанию

Коньковые доборные элементы укладывают с нахлёстами 150–200 мм и фиксируют с промежутком 200–300 мм через верхнюю долю волны. Вследствие этого саморезы для конькового узла нужно подбирать по формуле → высота профиля + толщина уплотнительной прокладки + длина резьбы самореза, входящая в деревянную обрешётку. Чтобы предотвратить попадание воды под коньковый брус, при формировании конька используют уплотнительные прокладки, оставляя между ними и коньком вентиляционный зазор.

Чтобы избежать попадания воды под конёк, используют уплотнительные прокладки, сохраняя вентиляционный зазор между ними и коньком

Фронтон формируют ветровой планкой, которую фиксируют с таким же шагом, что и конёк, с нахлёстами доборов 100–150 мм. Примыкания скатов к стенам оформляют угловыми кровельными аксессуарами, укладывая их с нахлёстами 150 мм при поперечном примыкании и 100–150 при продольном, а затем фиксируя саморезами через каждые 200–300 мм.

Укладку профилей начинают с нижнего угла, который выбирают так, чтобы нахлёст листов располагался вдоль господствующего направления ветра.

Существует два метода крепления профнастила к обрешётке:

  1. Вертикальная укладка листов с дренажными канавками. Вначале снизу вверх кладут на обрешётку два листа и временно их закрепляют. Следом точно так же укладывают вторую пару, а затем весь блок выравнивают по уровню относительно карнизного свеса и закрепляют основательно.
  2. Укладка трёх листов без дренажных канавок. Кладут на основу два нижних листа, потом ещё один сверху, выравнивают по карнизному свесу и хорошо фиксируют.

    Монтаж профнастила начинают с нижнего угла, выбранного так, чтобы все соединения листов были расположены вдоль наиболее частого направления ветра

шаг и требования, особенности и этапы монтажа

Содержание статьи

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации

К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

НС-35До 15 гр50см
НС-35Более 15 гр100см
С-8При любом наклонесплошная
Н-60При наклоне больше 8 грНе более 3м
Н-75При наклоне больше 8 грНе более 4м

Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

  • Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
  • Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
  • Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
  • Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
  • Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

  • К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
  • Производят монтаж снизу вверх.
  • Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
  • Стыковка досок производится строго на стропиле.
  • Нельзя стыковать доски на одном стропиле в смежных рядах.
  • При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

https://youtube.com/watch?v=I8waPIzd5IY

Профнастил в строительном деле – достоинства и недостатки материала

Сооружение любой постройки (пусть даже это небольшой сарай или самодельный гараж) требует значительных финансовых расходов. Строительство и ремонт часто идут «рука об руку» с ухищрениями по снижению бюджетных затрат, откуда непосредственно следует растущая популярность профилированных листов для соответствующих видов работ.

Применение профлиста в качестве кровельного материала позволяет сэкономить от 40 до 60 % всех расходов при обустройстве крыши. Стоимость классической черепицы или ее современных аналогов с металлизированным покрытием в 2.5-3 раза дороже профнастила. Профилированный лист в качестве строительного материала обладает не только финансовыми достоинствами:

  • Он легкий, гораздо легче любой кровельной облицовки. Это не только облегчает подъем элементов и сам процесс монтажа, но и позволяет заметно сэкономить при возведении стропил. Небольшой вес профилированных листов выдерживают стропила малого сечения, которые значительно дешевле массивных досок;
  • Профлист состоит из стального листа с металлизированным напылением хрома и/или цинка, конструктивно он проще других многослойных кровельных материалов. Профнастил практически не подвержен коррозии, даже при наличии на нем глубоких царапин и трещин, а листы сайдинга, сэндвич-панели или металлочерепицу с такими дефектами необходимо менять целиком;
  • Установка профилированных листов вполне выполнима самостоятельно, крепить профнастил на крыше под силу человеку с небольшими ремонтными навыками;
  • Удобство расположения под тонкими металлическими листами объемной теплоизоляции, простота работы гидрозащитой и другими элементами «слоеного пирога» для качественной крыши;
  • Кроме кровельных работ, профлист используется и в других ремонтных процедурах – например, при возведении загонов для животных, при строительстве заборов, при сооружении фронтонов из профнастила и т. д. Так что строительная универсальность этих тонких листов весьма высока.

Теперь необходимо упомянуть недостатки. Во-первых, обязательно понадобится обрешетка под профлист, и ее шаг должен быть довольно плотным для частого крепления, иначе легкие листы будут громыхать и раскачиваться под первыми же порывами ветра. Во-вторых, большим разнообразием цветовых и фактурных решений профнастил не отличается. Хорошо, если в стандартном хозяйственном магазине найдется несколько вариантов цвета и размеров «волны». В-третьих, монтажные расходы при укладке будут значительными. Это связано не только с подгонкой размеров при раскрое профнастила, но и с самим принципом монтажа с нахлестом одного листа на другой.

Еще одна неприятность при сооружении крыши из профнастила именуется «эффектом барабана», но к оркестру и вообще к музыке отношения не имеет. Данный эффект возникает при сильном дожде, барабанящем по листовому металлу. Жильцам под такой кровлей может обоснованно показаться, что их обиталище превратилось в огромный барабан, по которому со всей силы бьет ретивый ударник. Отсюда следует обязательная необходимость акустической изоляции крыш жилых домов из профилированного листа. Если не хотите бессонницы при каждом дожде, разумеется.

Фото схемы размеров обрешетки под профнастил, baltmetcompany.ru

На фото — обрешетка кровли под профнастил, profnastile.com

Фото обрешетки крыши под профнастил, swoy-remont.ru

На фото — монтажа профнастила на обрешетку, krovlyakryshi.ru

Фото схемы шага обрешетки для различных типов профнастила, vsjakrovlja.ru

Монтаж кровли из профнастила

Выполнить качественный монтаж профлиста на крышу помогает инструкция от опытных строителей.

Транспортировка материала

Перевозить профнастил необходимо на ровной поверхности, чтобы не допустить сильных перегибов.

При разгрузке механическим способом следует применять мягкие стропы, ручная разгрузка предполагает наличие одного рабочего на каждые 2 метра длины.

Подъем на крышу осуществляется посредством лаг.

Подготовительный этап

Установка профлиста на крышу начинается только после расчета материала и определения его вида. Грамотно выполнить такие действия могут сделать менеджеры компании, занимающейся производством и продажей профнастила. Кроме того необходимо приготовить набор инструментов для работы, состоящий из рулетки, молотка, ножовки для резки металла, дрели и шнура.

Вентиляция и гидроизоляция

Одним из этапов решения задачи, как правильно монтировать профнастил на крышу, является выполнение работ по эффективной пароизоляции, теплоизоляции и вентиляции. Это предотвращает скопление влаги в подкровельном пространстве, которая становится причиной разрушения многих материалов.

Гидроизоляционные материалы укладывают на обрешетку непосредственно под листы профнастила. Гидроизоляция выполняется по особым правилам: материал должен свисать примерно на 2 см, полосы необходимо укладывать внахлест до 15 см, места стыков герметизируют клейкой лентой.

Максимальная циркуляция воздуха достигается путем создания вентиляционных отверстий между коньковой планкой и кровельным материалом. Чтобы создать дополнительные каналы для движения воздуха, поверх гидроизоляции размещают деревянные рейки.

Установка стропильных планок и обрешетки

Поверх гидроизоляционного слоя выполняют крепеж стропильных планок или стальных прогонов (при высоте профиля 4 см). На эти элементы наколачивают обрешетку, которая имеет продольное направление. Шаг обрешетки выбирается в зависимости от вида кровельного материала.

Обрешетку можно изготовить из бруса сечением 5*5 см, доски 3*1 см или влагостойкой фанеры толщиной 1 см.

Обрешетка может быть сплошной и прореженной. Использование первого типа эффективнее будет на ребрах, вдоль конька и вокруг дымовой трубы. В остальных случаях допускается наколачивать элементы с шагом 5 см. причем расстояние должно быть одинаковым по всей площади.

Перед тем, как монтировать профлист на крышу, элементы из дерева необходимо в обязательном порядке обработать антисептическими средствами и антипиренами.

Чтобы предотвратить образование конденсата, можно воспользоваться диффузионной прокладкой, которую крепят мелкими гвоздями непосредственно на обрешетку.

Устройство обрешетки – это очень ответственный момент, от которого зависит прочность и надежность крыши и всего строения.

Формирование карнизного свеса

Карнизный свес формируется в процессе укладки нижнего ряда профнастила, но предварительно следует установить карнизную планку, которую располагают ниже гидроизоляции. Такая конструкция направляет конденсат и сточные воды в желоб, а затем в водосточную трубу. Пренебрежение этим правилом приведет к тому, что вода будет попадать на стены дома. Последствия этого известны всем.

Ендова, торцевые, коньковые планки

Монтаж профлистов на крыше начинается после установки карниза или карнизной планки. Она фиксируется на нужном месте (вдоль нижней части крыши) при помощи саморезов (шаг около 30 см). Самое главное – она должна располагаться ниже гидроизоляционного слоя – таким образом, влага, собравшаяся под крышей, попадет на карнизную планку и стечет по водосбору на землю.

Схема крепления торцевой планки

Если на крыше имеются внутренние углы, то придется заниматься монтажом и так называемой накладки ендовы. Под ней должен быть плотный настил из досок на уровне брусков обрешетки. Его ширина не может быть менее 60 см с каждой стороны от центральной оси ендовы. Нижняя часть планки ендовы должна входить под профнастил не менее чем на 25 см. И на этот участок дополнительно укладывается слой утеплителя.

После укладки всех листов профнастила устанавливается торцевая планка. Она кладется на листы с нахлестом в 1 волну. Шаг крепления саморезов составляет около 30 см. После этого монтируются последние коньковые планки. Между собой они также укладываются внахлест на 10 и более см. Шаг крепежных материалов – 30 см. Между профнастилом и коньковой планкой укладывается дополнительный слой утепляющего материала.

Крепление конькового элемента

Контробрешётка под профнастил

Среди большого разнообразия кровельных материалов важно знать, как правильно установить тот или иной элемент кровельной конструкции и какие функции он выполняет. Много споров вызывает контробрешётка — нужна ли она под профнастил. В большинстве случаев специалисты дают положительный ответ

Причин этому несколько

В большинстве случаев специалисты дают положительный ответ. Причин этому несколько.

  1. Металлическая кровля особенно нуждается в свободной циркуляции воздуха. Контробрешётка, набитая поверх гидроизоляции, обеспечивает достаточный вентиляционный проход, оберегая все элементы кровли от гниения и разрушения. Это весьма актуально при покрытии кровли профлистами с низкой волной, под которые предусмотрена частая или сплошная обрешётка, затрудняющая проветривание кровли.
  2. Контррейки поддерживают гидроизоляционный материал и не дают ему провисать. Благодаря контробрешётке гидроизолятор остаётся ровным, хорошо натянутым и прекрасно справляется со своим предназначением.
  3. В некоторых случаях при плохой обработке стропил контррейки, набитые по ним, выравнивают несущие элементы кровли.
  4. Контробрешётка не даёт соприкасаться гидроизоляционному материалу с обрешёткой, благодаря чему выходящий из утеплителя конденсат беспрепятственно стекает в капельник, не причиняя вреда обрешётке и укрывному материалу.

Таким образом, контробрешётка под профнастил выполняет значимые функции, поэтому монтировать её необходимо.

Контробрешётка является обязательным элементом кровельной конструкции, который поддерживает гидроизоляционный материал и обеспечивает свободную циркуляцию воздуха в подкровельном пространстве

Монтаж контробрешётки крайне прост. После укладки гидроизоляционного материала вдоль стропил по их верхнему краю аккуратно набиваются подготовленные заранее планки. Ширина брусков должна быть чуть меньше ширины несущих стропил, а толщина — от 25 до 40 мм. Заготавливают бруски с таким расчётом, чтобы по всей высоте ската уложить 3 планки с зазорами между ними в 150–300 мм, хотя здесь всё зависит от конструкции кровли и длины скатов.

Видео: контробрешётка, делать или нет

В заключение можно сказать, что какая бы обрешётка ни была выбрана, нельзя экономить на качестве материалов для неё. Только первосортные пиломатериалы и металлические изделия, соответствующие стандартам, а также соблюдение нормативов, рекомендаций и правил монтажа станут гарантией долголетней и безупречной службы всей кровельной конструкции.

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.


Как правильно крепить профлист саморезамиИсточник raflon.ru

Достоинства и недостатки профилированной металлической кровли

С информацией о достоинствах и недостатках этого кровельного материала необходимо ознакомиться не только для того, чтобы правильно произвести выбор, но и чтобы представлять, чего от него можно ожидать в процессе эксплуатации.

Итак, к положительным качествам профнастила относят следующее:

  • Минимальный срок эксплуатации кровли из профнастила, при его монтаже в соответствии с требованиями технологии, составляет 13÷15 лет, что вполне соответствует стоимости материала.
  • Профилированный кровельный металлический лист не отличается большой массой, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и закрепление на стропильной системе.
  • Аккуратный вид материала способен преобразить любое строение, а разнообразие расцветок способно придать крыше необходимую индивидуальность.
  • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от атмосферных осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному сливу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную борозду или сливной канал, расположенную по краям листа и предназначенную для качественного отведения осадков и талой воды, попадающей между соседними полотнами кровельного материала. Этот вариант профнастила особенно хорошо подходит для крыш с небольшим уклоном.

Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка

Профнастил является экологически чистым материалом, что важно для жилых строений.
Профилированные листы производятся длиной до 12 метров, что позволяет заказывать их для крыш со скатами практически любой длины, чтобы производить укладку, избегая горизонтальных стыков.

К недостаткам профнастила можно отнести следующие особенности:

  • Металл имеет высокую теплопроводность, а стало быть, термоизоляционные качества такой кровли можно смело оценивать как «никакие». В чердачном помещении будет стоять холод зимой и невероятная жара от прямых солнечных лучей – летом. Все это означает, что для того, чтобы добиться нормального баланса температур, в комплексе с металлическим покрытием рекомендовано использовать утеплительный материал. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
  • Металл, особенно тот, что имеет небольшую толщину и используется для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра, доходящей, до 15 м/с, может резонировать и издавать ультразвук, негативно влияющий на психологическое состояние человека. Поэтому в областях с частой ветреной погодой лучше не использовать металлическую кровлю, отдав предпочтение более тяжелым покрытиям, не дающим подобной реакции на ветер.
  • Любой металл не обладает свойством звукоизоляции, поэтому в доме будет отчетливо слышен звук бьющих по крыше капель дождя, и тем более – града. Но в том случае, если кровля будет утеплена, термоизоляционный материал послужит одновременно и эффективным барьером от проникновения в помещения шума.

Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними

Чтобы избежать упомянутого негатива, иногда для кровельных работ применяются специальные сэндвич-панели. Они состоят из двух листов профилированного металла, с положенным между ними слоем термоизоляционного материала. В качестве утеплителя могут использоваться минеральная базальтовая вата повышенной плотности, пенополиуретан или пенополистирол. Однако, такой материал требует уже совершенно иного технологического подхода при монтаже, и в рамках данной публикации рассматриваться не будет.

Требуется ли контробрешетка под металлическую черепицу?

Для чего требуется контробрешетка под черепицу из металла

Обрешетка и контробрешетка под металлическую черепицу применяется при осуществлении монтажных работ для того, чтобы создавать зазор вентиляции между кровлей, материалом для гидроизоляции, утеплителем и металлический черепицей. В процессе монтажа реек для обрешетки делают большой шаг, из-за чего появляются пустоты, которые заполнены воздухом.

Как показала практика, у контрольной обрешетки в полной мере нет несущей нагрузки, правда при этом она может выполнять ряд остальных добавочных функций, среди них выделит:

  1.  В процессе выполнения работ по монтажу в обустройстве обрешетки на крыше, мастера-монтажники могут передвигаться по кровле по контробрешетки, и требуется понимать тот факт, что чем меньше нагрузка на гидроизоляционный материал, тем меньше будет вероятность повреждения материала.
  2. Монтируемые бруски могут быть применены в роли перегородок для основной обрешетки и пленки гидроизоляции, на которой в процессе использования скапливается конденсат, в результате этого, влага не будет контактировать с досками, а дерево не подвергается гнилостному процессу.
  3. Пленку гидроизоляции, как правило, не рекомендовано устанавливать в натяг, а контрольная обрешетка, которая предназначена для металлической черепицы, закрепляют материал, тем самым предотвращения провисание.

Требуется понимать тот факт, что простых досок для обрешетки для нормального продувания места под кровлей будет недоставать, и тем более, если будет выполнен большой шаг в монтажном процессе. В таком случае, когда кровельный уклон небольшой, шаг должен быть чаще, в результате этого между листами и пленкой не останется свободного места

Берите во внимание тот факт, что металлическая черепица является воздухонепроницаемым материалом, в результате чего при эксплуатационном процессе между финальным покрытием и гидроизоляцией начинает скапливаться конденсат, который все постепенно разрушает. За счет наличия обрешетки и контробрешетки можно делать требуемый зазор для вентилирования. Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком

Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным

Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком. Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным

Габариты обрешетки для металлической черепицы

Для правильного монтажа важно устанавливать контрбрус для металлической черепицы, требуется понимать тот факт, каков шаг контробрешетки под металлочерепицу. В таком случае первым делом нужно узнавать длину волны материала кровли

Берите во внимание тот факт, что обрешеточный шаг во многом будет зависеть от подобранного кровельного материала и его марки. Получается, что если вы планируете покупать профиль марки «Монтеррей», то дистанция должна быть 0.35 метров. Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски

Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см

Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски. Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см

Это обусловлено тем, что важно сделать выступ у крыши примерно на 5 см. Для того, чтобы понимать какой шаг должен быть сделать для контрольной обрешетки для металлической черепицы, можно рассмотреть наиболее популярные варианты в таблице. Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра

Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов

Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра. Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов.

Что такое профнастил

Это стальной оцинкованный лист толщиною от 0,35 до 1,2 мм, который формируется путем холодной прокатки в материал волнообразного типа. Именно таким способом производится увеличение несущей способности листов. При этом форма гофры может быть волнообразной или трапециевидной.

Профнастил изготавливается только из оцинкованной стали, у которой высокие влагозащитные свойства, противостоящие процессам коррозии металлов, плюс увеличивающие срок эксплуатации материала. Сегодня производители предлагают окрашиваемые профилированные листы или покрытые полимерным слоем. Это, во-первых, дополнительно увеличивает срок службы профлистов, во-вторых, появляется возможность подобрать покрытие с определенным цветовым оформлением.

Основные параметры профнастила:

  • толщина листа;
  • высота профиля;
  • ширина профиля;
  • рабочая ширина самого материала.

Размеры профилированного листаИсточник proftehnastil.ru

Преимущества и недостатки

Обозначим плюсы материала:

  • небольшой удельный вес, что облегчает проводимые с ним операции;
  • несложный монтажный процесс;
  • невысокая цена по сравнению с другими кровельными покрытиями;
  • разнообразие цветового оформления;
  • эстетичный внешний вид крыши.

Что касается минусов:

  • профнастил – изделие металлическое, поэтому у него высокая теплопроводность, что требует проведения утепления крыши;
  • низкая звукоизоляция.

Основы технологии монтажа профлистов на деревянную обрешетку

Есть несколько общих правил, выполнение которых строго обязательно.

Перед началом работ нужно определиться с количеством листов с учетом угла наклона скатов:

  • угол до 14° – нахлест 200 мм;
  • угол 15–30° – нахлест 150–200 мм;
  • угол более 30° – нахлест 100–150 мм.

Величина нахлеста листов зависит от угла наклона кровли

Если угол наклона менее 12°, то стыки обязательно дополнительно герметизировать битумными мастиками или иными герметиками.

Калькулятор расчета угла наклона крыши

Размеры карнизного свеса выбираются с учетом высоты профиля. Для профилей высотой 8–21 мм ширина карнизного свеса в пределах 5–10 см, если высота профиля 35–75 мм, то ширина планки должна быть 20–30 см.

Продольный нахлест может быть в одну или две гофры. Значения зависят от толщины листов, угла наклона скатов и высоты профилей. Нахлест в две гофры рекомендуется применять для листов толщиной не более 0,55 мм, с высотой профиля 8–10 мм и углом наклона скатов не более 15°. Во всех остальных случаях можно делать нахлест в одну гофру.

Продольный нахлест

Установка листов начинается с выравнивания по карнизу, а только потом можно крепить по всей длине. Устанавливается первый лист, фиксируется в верхней части одним саморезом, точно выравнивается, а только потом окончательно прикручивается. Количество точек фиксации не менее семи штук на один квадратный метр.

Ветровые планки крепятся с шагом примерно 20 см, поперечный нахлест планок ≈ 100 мм.

Ветровая планка для профнастила

Ендовный лист монтируется только по сплошной обрешетке и по веревке, шаг шурупов не более 30 см, ширина листа не менее 125 см.

Ендова кровли

Коньковая планка фиксируется с противоположной стороны к преобладающим ветрам. Нахлест не менее 15 см, шаг метизов не более 20 см.

Конек для профнастила

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

  1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
  2. Увеличить гидроизоляционные качества кровельного покрытия.
  3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

  • полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
  • в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
  • полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
  • каждую полосу крепят по периметру гвоздями;
  • для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

Обрешетка на крыше под профнастил: материалы и технология

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Разряженная обрешетка под профлисты

Содержание

  • 1 Материал для обрешетки
  • 2 Расчет обрешетки под профилированные листы
    • 2.1 Уклон ската крыши
    • 2.2 Расчет количества элементов обрешетки
  • 3 Правила монтажа
  • 4 Требования к пиломатериалам

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

  • Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
  • Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

  • С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
  • НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила Угол ската крыши, градус Шаг обрешетки (максимальный), м
С21 до 15 0,3
больше 15 0,65
С44 до15 0,5
больше 15 1
НС35 до 15 0,5
больше 15 1
Н60 больше 8 3
Н75 больше 8 4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

  1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
  2. Точно также набиваются элементы обрешетки у конькового бруса.
  3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
  4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

  1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
  2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
  3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
  4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:



шаг деревянной обрешетки и крепление к ней профнастила на крыше, шаг стропил для профнастила скатной крыши

  1. Особенности
  2. Типы полов
    • Твердый
    • Редкий
    • Обычный
  3. Расчет материалов
  4. Монтаж
  5. Крепление профлиста

Профнастил – легкий, ровный материал, удобный в монтаже, а потому востребованный. Работать с ним действительно легко, но только в том случае, если вы выбрали правильное крепление и грамотно подготовили основу. Основанием является, помимо всего прочего, обрешетка. Если сделать его недостаточно частым, листы будут гнуться, если выбрать неправильный материал для его возведения, то он также не вынесет профнастил и не будет качественным основанием.

Особенности

Обрешетка выполняет две основные функции – выполнять роль основы для крепления отделочного материала, а также быть прослойкой между гидроизоляцией и наружным кровельным слоем. Специальный настил образует вентиляционный канал, не позволяющий кровельному листу усугублять свое состояние конденсатом, подвергаться гниению и значительно сокращать срок службы.

Обрешетка под профнастил традиционно строится из дерева, но есть и варианты из металлических или железобетонных плит.

Металлическую конструкцию выбирают, если толщина гофрированных листов превышает 0,7 мм и уклон ската очень мал.

Кстати, еще до проведения расчетов следует сориентироваться в марках используемого материала, продумать уклон кровли. Безусловно, учитываются снеговые и ветровые нагрузки в данном регионе.

Обрешетка может быть двух видов.

  • Деревянный. Для него берется брус или обрезная доска хвойных пород. Он почти всегда дешевле металлических конструкций и проще в монтаже.
  • Металлик. По эксплуатационным характеристикам он во многом лучше дерева – способствует снижению ветрового давления, организует свободный доступ к элементам кровли, не горит и не гниет, имеет идеальную гладкость.

При возведении обрешетки, кроме уклона кровли, заранее определяются длина волны и толщина будущего покрытия. От этого будет зависеть шаг обрешетки. Производители профнастила обычно не ленятся и отмечают в сопроводительных документах перечень требований к укладке материала. Например, в загородном строительстве обычно предпочтительнее профнастил с профилем высотой 35 мм, изготовленный из стального листа толщиной 0,7 мм. И этот материал прекрасно ложится на обрешетку, сложенную с шагом в полтора метра (с учетом того, что кровля рассчитана на нагрузку до 600 кг на квадрат). По этой крыше можно безопасно ходить во время ремонта или необходимой уборки.

Типы перекрытий

Устройство убедительно уложенной кровли подразумевает использование разных видов обрешетки: стандартной, разреженной, простой. Выбор типа каркаса зависит от климатических условий региона, уклона кровли и, конечно же, марки профлиста.

Сплошной

Обычно такой тип каркаса изготавливают на крышах с минимальным уклоном скатов (до 15 градусов). И это с учетом того, что используются профилированные листы марок С8, С10 и С20. Такой материал не обладает высокой степенью жесткости. Этот же вид обрешетки используется, если приходится работать на проблемном участке кровли – например, по периметру слуховых окон. Обрешетка помогает укрепить эту конструкцию.

Шаг сплошной обрешетки не имеет четкой регламентации. № Важно оставить достаточный зазор, не более 1 см, между соседними досками. Почему нужно выдерживать такое расстояние: материал имеет свойство менять размеры под воздействием тепловых и влажностных показателей.

При отсутствии такого компенсационного зазора возникает риск деформации дерева, целостность обрешетки будет под угрозой.

Разреженный

Данная конструкция считается оптимальной для особо жестких трапециевидных листов с маркировкой НС-35 и выше. Для такой обрешетки шаг будет до 1000 мм (но не меньше 600). Для стандартного профлиста такой интервал недопустим, даже если крыша оборудована немаленьким уклоном.

В этом типе обрешетки используются пиломатериалы и столбы. Основное требование к ним – минимальная влажность, не выше 20%, а также отсутствие различного рода деформаций, сучков и изгибов.

Этот ящик необходимо обработать антисептиком или антипиреном.

Кроме того, в разреженном типе настила используются П-образные оцинкованные профили. Этот ящик комплектуется в один или два слоя, но именно для профнастила достаточно одного слоя.

Обычная

Так говорят об обрешетке, частота досок в которой от 200 до 500 мм. Такой тип каркаса используется, если нужно покрыть крышу, имеющую уклон в 15 градусов. Профнастил б/у С10, С20 и С21.

Расчет материалов

Устройство кровельного покрытия из профлистов для скатной, двускатной крыши требует качественного расчета интервала обрешетки, который зависит от некоторых факторов.

  • Климатические условия. Выбор идеального угла наклона зависит от текущей опасности ветра и снега. Чем круче сама крыша, тем легче с нее будет сходить снег, уходить вода (как от дождя, так и талая). А вот для конструкций с крутым уклоном и стройматериалов придется взять больше, то есть рассчитать количество материалов для новых условий. Например, на крышу под углом 45 градусов потребуется в полтора раза больше пиломатериалов, чем на плоскую крышу. В районах, где в сезон много снега и мало ветра, можно делать крутые крыши. А там, где ветры серьезные, лучше делать пологие крыши.
  • Уменьшить угол наклона. Требуется уменьшение шага между конструкциями обрешетки. Если этого не сделать, покрытие погнется после первого же снегопада. На плоских крышах скапливается много снега, и он, особенно мокрый, точно не легкий. На крутой крыше шаг может достигать 900 мм, но конкретные цифры будут зависеть от маркировки профнастила.

Однако не все считают, что размеры шагов нужно серьезно рассчитывать. На некоторых строительных форумах мастера (часто анонимные) уверяют, что опытный мастер все сделает «на глаз». Но это опасный путь.

Если не производить расчеты, стоимость крыши может быть просто увеличена.

Наконец, что еще более опасно, крыша может не выдержать первого серьезного снегопада или даже ветра. И если такая крыша нуждается в ремонте, передвигаться по ней будет проблематично.

Остальные расчеты вряд ли сопоставимы с цифрами, они относятся к расчетам качества материала – из чего сделать обрешетку, чтобы не сильно дорого было, а в прочности не было сомнений структуры. Если это дерево, то лучше остановить свой выбор на дубе, ольхе или ели. Материал должен быть идеально высушен, без трещин, визуально ровным и однородным. Перед установкой деревянных элементов их покрывают специальными антисептиками и составами, помогающими избежать гниения.

Но чтобы рассчитать, сколько нужно этого качественного дерева, следует опираться на ширину и длину ската, определяя сам шаг. И используется элементарная математика. Не забывайте, что по коньку и карнизу также крепятся доски, от которых отсчитывается шаг. В районе вентиляторов, труб и других доборных элементов обрешетка обязательно армируется.

Важно и то, что расчет количества древесины предполагает частичную потерю материала, который будет выброшен в виде обрезков. Поэтому к уже рассчитанному количеству древесины придется добавить около 15% запасного материала.

Монтаж

Самый ответственный этап – установка. Установку обрешетки нужно предварительно «прокрутить в голове», то есть теоретически понять, как будет происходить установка, из каких частей она состоит. Когда общая схема ясна, легче перейти к практике.

Пошаговая инструкция по установке обрешетки своими руками поможет вам в работе.

  1. Расчеты и закупка материалов. Точные расчеты позволят сэкономить, не потратить лишнего (и денег, и времени на возможную переделку). Предполагается измерить ширину и длину ската, каждое из измеренных значений разделить на выбранный интервал обрешетки. К полученному количеству добавляется материал, который предполагается использовать для обязательной сплошной обшивки в зоне дымохода и подобных элементов. Приобретенный материал обрабатывается антисептиком и влагоотталкивающими средствами.
  2. Сбор основных элементов каркаса. Предполагается, что конек и стропила уже на месте – на них уже смонтирована обрешетка и сопутствующие элементы.
  3. Укладка гидроизоляции. Этот материал обычно фиксируют строительным степлером и скобами.
  4. Крепление брусков к стропилам. Это бруски 50 х 50 мм, за счет которых организуется вентиляционный зазор. Он нужен именно для профлиста.
  5. Укладка дополнительной ленты гидроизоляции. Прокладывается в коньковом секторе. Гидроизоляционная полоса защитит конек от воды.
  6. Крепление крюков, необходимых для установки водосточного желоба.
  7. Установка контробрешетки. Начинается крепление досок к заранее прибитым брускам. Для этого используются саморезы. Сначала элементы располагают возле карниза, затем с учетом рассчитанного шага устанавливают остальные части обрешетки.
  8. Маркировка на стержнях. Применяется для удобства обозначения шага деревянной обрешетки. Однако можно использовать и шпагат.
  9. Крепление досок. Для этого берутся гвозди или саморезы, их длина в три раза больше толщины доски обшивки. Если выбраны другие размеры крепежа, ветровая нагрузка может быть критической для конструкции. Но если ситуация предполагает, что обрешетку следует сращивать по длине, стыки предлагается размещать на опоре (и это будет брус). Это тот самый блок, который ранее был закреплен на стропилах. Специалисты не советуют соединять два соседних ряда параллельно. Это означает, что суставы должны располагаться в шахматном порядке. Эти обстоятельства работают на надежность кровли.
  10. По коньковой части крепятся также обрешеточные бруски.

10

фото

Также могут пригодиться советы специалистов, которые помогут грамотно сэкономить на обрешетке без ухудшения качества будущей конструкции.

  • Должна использоваться рабочая секция. И это действительно выгодно: эти доски равны пиломатериалу первого сорта, но сечение на 5 мм меньше. То есть в одном кубометре будет больше досок, а, значит, экономия на дровах может составить все 20%.
  • Покупка пиломатериалов не в сезон. И это тоже логично – в это время на него меньше спроса, а значит, можно рассчитывать на приличные скидки. А созревшая за зиму древесина считается удобной в сортировке: сразу бросаются в глаза повреждения и деформации.
  • Покупайте материалы оптом, это всегда дешевле. Это касается как необработанных, так и основных пиломатериалов.

Но покупать доски более низкого сорта далеко не всегда выгодно. Хотя разница в цене заманчива, низкосортный продукт требует дальнейшей серьезной обработки: его нужно будет подрезать, убрать все сучки, отшлифовать. И это тоже затратные меры с точки зрения времени, усилий и денег.

Необходимо решить спорные вопросы по поводу контробрешетки для профнастила, так как не все согласны с тем, что она нужна.

Но специалисты советуют не отказываться от встречной решетки.

Его необходимость обусловлена ​​рядом аспектов.

  • Этот вид кровли особенно требует свободного притока воздуха. Контробрешетка, уложенная поверх гидроизоляции, организует тот самый вентиляционный проход, поэтому кровельные элементы защищены от деформации и гниения. Актуальность этой информации возрастает, когда принимается решение покрыть крышу профнастилом с низкой волной.
  • Контррейки позволяют поддерживать гидроизоляцию, предотвращают провисание материала. Контррешетка также помогает гидроизолятору оставаться на одном уровне, не пропускать нужный уровень натяжения и хорошо выполнять свою работу.
  • Если стропила недостаточно обработаны, прибитые вдоль них контррейки будут выравнивать несущие элементы кровли.
  • Наконец, эта система не даст шанса гидроизолятору соприкоснуться с обрешеткой, а значит, скопления конденсата, вышедшие из утеплителя, без проблем будут стекать в капельник. То есть никакого вреда системе и изолятору нет.

Контррешетка укладывается без особых трудностей. После укладки гидроизоляции по верхнему краю вдоль стропил набиваются рейки (их готовят заранее). Ширина брусков чуть меньше аналогичного параметра несущих стропил, а толщина достигает 4 см. Брусья заготавливаются так, чтобы по параметрам высоты ската они попадали в 3 рейки с интервалом 15 см. -30 см.

Крепление профлиста

Когда обрешетка окончательно построена, пора крепить профлист. Для крепления полотен понадобятся специальные саморезы на основе резиновой прокладки. Сколько потребуется крепежа, можно рассчитать заранее: на 1 квадратный метр приходится не менее 5 саморезов. Листы укладываются снизу вверх, верхнее полотно должно буквально закрывать нижнее по краю.

Это делается для того, чтобы лишняя вода не застаивалась на стыках, а спокойно стекала с крыши.

Какой будет ширина перекрытия решается в зависимости от угла ската крыши. Стыки листов необходимо обработать битумной мастикой, обеспечивающей требуемый показатель гидроизоляции.

Крепление профнастила к основанию предполагает, что саморезы будут вкручиваться в нижний гофр, в зонах нахлеста – в верхний. Крепление необходимо на продольных стыках для защиты конструкции от ветрового разрушения и для выравнивания кровли. Однако крыша должна быть визуально однородной.

Если выбран металлический вариант, фиксация листа может быть немного затруднена. А дело в характеристиках самого металла. Следует напомнить, что желательно брать для обрешетки исключительно профили с толщиной металла не более 2 мм, если металл толще, нагрузка на стропильную конструкцию будет чрезмерной. Отсюда вывод по саморезам: они имеют сверло на конце, что позволяет вкручивать их в металл без создания отверстий только при его толщине не выше 2 мм. Чтобы процесс не был бесконечно трудоемким, крепить профнастил можно только к такой «облегченной» металлической обрешетке. Остальные варианты (с более толстым металлическим профилем) не только не очень корректны в использовании, но и опасны.

К крепежу тоже есть свои требования: если уплотняющие прокладки, которыми комплектуются саморезы, рассохнутся и треснут, крыша будет течь. Поэтому следует приобретать фирменные застежки с клеймом на головке. Сомнительные саморезы могут обернуться потерей качества всей конструкции обрешетки с закрепленным профлистом.

Как сделать обрешетку из профнастила вы узнаете в следующем видео.

Кровельные рейки, все, что вам нужно знать о кровельных рейках

Перейти к содержимому

  • Главная
  • Оптимизация склада
  • Что такое латы

    Перейдем непосредственно к определению. Кровельные рейки, иногда называемые рейкой для кровли , обеспечивают точку крепления материалов. Черепица и черепица крепятся с использованием обрешетки в качестве промежутка. Рейки не всегда используются в кровельной системе.

    Кровельные рейки или обрешетка, также называемая кровельной рейкой, используются для обеспечения точки крепления кровельных материалов , таких как черепица или черепица. Расстояние между рейками зависит от типа кровельного материала и применяется горизонтально.

    Расстояние между обрешетками крыши сильно зависит от типа используемого наружного кровельного материала. Например, металлическая кровля будет крепиться к специальным металлическим кровельным обрешеткам. Швы обрешетки закрываются стыком обрешетки, а затем через определенные промежутки крепятся металлические листы. Те же интервалы нельзя использовать для битумной черепицы. Размер кровельного материала определяет расстояние между рейками.

    Эта технология используется с 1950-х годов и является проверенным и надежным методом кровли, который предпочитают многие проектировщики зданий. Он обеспечивает стабильные надежные результаты , которые успешно используются в течение многих лет.

    Слои крыши

    Каждая крыша начинается с системы ферм. 9Ферменная система 0027 является каркасом крыши и часто изготавливается из дерева. Большинство домов имеют деревянные стропильные системы. После того, как фермы установлены, «палуба» строится из дерева.

    Настил представляет собой платформу, к которой крепится другой кровельный материал. Палуба покрыта слоем защитного материала, к которому в некоторых случаях непосредственно крепится черепица или черепица. В других случаях устанавливаются обрешетки, а к обрешетке крепятся черепица, черепица или металлические листы.

    Преимущества кровельных реечных систем

    Не на каждой крыше используется реечная система например, мембранная система не использует речную систему. Мембранная кровля представляет собой плоскую кровельную систему. В соответствии с большинством строительных норм и правил использование кровельной системы из реек не требуется. В некоторых случаях это необходимо, но в большинстве случаев использование обрешетки на крыше является выбором, позволяющим получить преимущества использования этой системы .

    В основном существует два варианта кровельного покрытия: прямо на палубу или на кровельную обрешетку. Система прямого крепления к настилу прикрепляет внешние материалы, такие как черепица или панели, непосредственно к «настилу» крыши. В некоторых ситуациях необходимо использовать систему обрешетки , например, в случаях, когда система HVAC находится на крыше, или в случае бетонной черепицы лучше всего использовать систему обрешетки .

    Существует явных преимуществ использования реечной кровельной системы по сравнению с прямой системой настила:

    • Использование кровельных реечных систем без крепежа . Это означает, что на каждый квадрат приходится меньше крепежа, нарушающего подкровельный слой. Кровля с прямым настилом может иметь до двухсот креплений, а кровля из реек – менее пятидесяти.
    • Прямые палубные системы не имеют таких же показателей ветровой нагрузки , какие могут предложить реечные крыши. Технология реечной кровли существует с 1950-х годов, и было показано, что она выдерживает более сильные восходящие ветры по сравнению с прямой кровлей.
    • Техническое обслуживание кровли из реек проще, чем кровли с прямым настилом. Реечные крыши легче доступны для ремонта . Ими также легче управлять при установке солнечных батарей.
    • Варианты кровельной доски снижают приток тепла на чердаке, что, в свою очередь, снижает нагрузку на систему HVAC и может сократить потери энергии.
    • Реечные системы уменьшают образование ледяных заторов .
    • Реечная крыша может уменьшить теплопотери и приток тепла .
    • Изоляция может быть добавлена ​​между слоями крыши, обрешеткой и внешней обшивкой крыши для повышения энергоэффективности .

    Есть много вещей, которые система реечной крыши может сделать, чего не может сделать прямая палубная крыша. Это может быть более энергоэффективный вариант , который уменьшает некоторые распространенные проблемы с кровлей. Тот факт, что используется на меньше креплений , должен быть достаточно большим аргументом в пользу продажи.

    Каждое крепление, проникающее в подложку и настил, является фактором риска попадания влаги на крышу. В 9 случаях из 10 утечка прослеживается до точки крепления. С вальмовой крышей меньше проникновение , поэтому меньше риск.

    Реечные кровельные системы могут выдерживать сильный ветер , что означает меньший риск потери частей крыши во время следующего шторма. Этот дополнительный уровень защиты является идеальным решением для чрезмерно ветреного климата .

    Крыши из реек легче обслуживать. Они более прочны для кровельщиков, а замена частей крыши при необходимости также упрощается. Вместо того, чтобы снимать целые секции кровли, заменять подстилающий слой и делать дополнительные отверстия в крыше, внешний кровельный материал можно отделить от обрешетки и заменить.

    Энергоэффективность является большим преимуществом этих типов кровельных систем. Эти системы помогают сохранить прохладу летом и тепло зимой, даже если над палубой не используется дополнительная изоляция. естественный поток воздуха помогает снизить температуру.

    Вы действительно можете увеличить экономию , установив дополнительную изоляцию над настилом между обрешеткой. Вы можете легко сократить потребление энергии на 15 %, просто утеплив крышу.

    Существует дополнительное преимущество с реечной крышей, позволяющее более эффективно использовать чердачное пространство. Летом будет прохладнее, а зимой теплее с реечной крышей. Это может быть идеальным кровельным решением для самых разных ситуаций.

    Замена кровли

    Обрешетка также может быть успешно привлечена к ответственности за замену кровли. Добавление обрешетки на ветхую крышу может сэкономить средства . Вместо того, чтобы сдирать весь внешний слой кровельных материалов и переустанавливать, обрешетка позволяет установить новую крышу поверх старой .

    С помощью этого метода заменить крышу можно экономия средств и времени . Он также генерирует на меньше мусора . Многие домовладельцы выбирают этот метод, когда есть возможность. Замена кровли может быть выполнена один раз за весь срок службы крыши.

    Часто используется для замены старой изношенной крыши, имеющей «хороший костяк» (без повреждений настила) . Это может быть сделано, чтобы изменить эстетику дома, а также. Замена кровли с использованием системы обрешетки — это простой способ получить «новую» крышу , не прибегая к полному сносу.

    Обрешетка также укрепляет крышу. Вы получаете все преимущества новой крыши без недель строительного беспорядка. Это может быть отличным решением для владельцев недвижимости, которые ищут недорогой способ замены своей крыши.

    Типы кровельных систем

    Хотя кровельные рейки чаще всего изготавливаются из металла или дерева , они могут быть изготовлены из других материалов, таких как пластик или композит. Существует несколько различных типов обрешетки, некоторые из них сочетают в себе два материала до 9.0027 получить нужный эффект .

    Например, приподнятые рейки представляют собой стандартные деревянные рейки, к нижней стороне которых прикреплен пластиковый блок (в некоторых случаях деревянный), чтобы «поднять» рейку на определенную заданную высоту . Приподнятая рейка используется для повышения энергоэффективности .

    Приподнятые рейки обычно используются с черепичными крышами. Они пропускают воздух и предотвращают попадание тепла, поглощаемого плиткой, на подстилающий слой, а также его передачу на чердак. Пространство, создаваемое приподнятой обрешеткой, составляет натуральная форма изоляции . Это также имеет дополнительное преимущество, заключающееся в том, что влага не попадает на крышу. Эти типы реек дороже, чем другие типы реек.

    Традиционные деревянные рейки имеют стандартный размер 1″x2″x4″ и изготовлены из твердой древесины. Металлические рейки используются с металлическими панелями крыши. Пластиковые рейки также появились в последнее десятилетие, но используются гораздо реже, чем рейки других типов.

    Схема обрешетки

    Обрешетка может быть уложена горизонтально или в поперечном направлении. Как упоминалось ранее, расстояние между рейками во многом зависит от размера укладываемой черепицы, плитки или панелей. Расположение реек очень важно для конечного результата.

    Большинство экспертов по кровле согласны с тем, что согласованность планировок важна для отрасли, но в настоящее время не существует стандарта. Обычно латы устанавливаются на 24 дюйма по центру, но это может различаются в зависимости от строительных норм . Гвозди 8d или скобы используются для крепления обрешетки к доскам настила.

    Деревянные рейки являются экономичным вариантом , который особенно важен для черепичной кровли. Бетонную плитку можно легко зацепить за тесто, большинство из них поставляются с уже установленными крючками именно для этой цели. Проникновение гвоздей на ¾ дюйма может уменьшить количество проникновений в подложку, что, конечно же, может снизить риск протечек и проблем с влажностью .

    Обрешетки обычно устанавливаются с зазором примерно каждые четыре фута или около того. Этот метод установки обрешетки может помочь гарантировать, что если какая-либо вода попадет под силу дождя, вода найдет щель и будет стекать по обрешетке и с крыши.

    Пластиковые рейки имеют каналы, благодаря которым вода беспрепятственно стекает через рейку, а не под кровельный материал. Пластиковые рейки дороже из-за этого дополнительного элемента дизайна.

    Почему рейки — отличный вариант для любой крыши?

    Добавление реек к вашей кровельной системе может увеличить стоимость, но эти дополнительные затраты могут быть в значительной степени компенсированы за счет экономии энергии . Реечная крыша может служить дольше, быть более прочной, обеспечивать более высокий уровень энергоэффективности .

    В некоторых вариантах кровли, таких как черепичная кровля, рейки необходимы для обеспечения равномерной укладки плитки и отсутствия избыточных выступов, которые могут привести к повреждению водой. Вагонная кровля – отличный вариант для повторной кровли.

    Это также отличный вариант , если вы планируете установить солнечные панели на крыше в будущем. Солнечные панели могут представлять опасность для прямых кровельных систем. Установка солнечных панелей на фанерной крыше означает, что настил и подстилающий слой защищены от проникновения.

    На современных металлических крышах практически всегда используются рейки. Если вы хотите добавить к своей конструкции металлическую крышу, металлические рейки будут частью проекта. В случае металлических крыш их долговечность во многом зависит от размещения обрешётки.

    Заключение

    Обрешетка – это не то, о чем большинство людей задумываются. Если вы не работаете в кровельной или строительной индустрии, вы, вероятно, никогда не задумывались о важности этих простых материалов и о том, как они могут повлиять на характеристики крыши .

    Если вы планируете построить новую крышу, подумайте о том, какую ценность имеет реечная крыша для вашего имущества. Варианты кровли из реек открываются заново, чтобы помочь людям экономить энергию и добиться долголетия своей крыши, на которую они надеются.



    Последние сообщения

    Самые популярные сообщения

    Как рассчитать расстояние между рейками крыши

    Рейки играют ключевую роль в конструкции любой скатной крыши. В качестве опорной основы для вашей черепицы или шифера очень важно, чтобы ваши кровельные рейки были установлены правильно, чтобы обеспечить безопасную, долговечную и эстетичную отделку. Первым шагом в этом является выяснение того, какое расстояние между рейками крыши вам нужно. Поначалу это может сбивать с толку, особенно если это ваш первый кровельный проект. К счастью, рассчитать расстояние между рейками крыши на самом деле довольно просто.

    Содержание

    • Что такое кровельные рейки?
    • Как рассчитать расстояние между рейками для черепицы
    • Сколько метров рейки нужно?
    • Как рассчитать расстояние между рейками для других видов крыш
      • Расстояние между кровельными рейками для шифера
      • Расстояние между рейками для кедровой черепицы
      • Расстояние между рейками для черепицы с розмарином
      • Расстояние между рейками для гладкой черепицы
      • Расстояние между рейками для Marley Modern Tiles
      • Redland 49 Расстояние между латами
      • Расстояние между рейками для бетонной черепицы
      • Расстояние между рейками для гофрированной крыши
      • Расстояние между рейками для поликарбонатной кровли
      • Расстояние между контррейками

    Что такое кровельные рейки?

    Кровельные рейки представляют собой отрезки дерева, закрепленные вдоль ферм кровельной конструкции и образующие основу, на которую можно повесить черепицу. Помимо обеспечения надежной точки крепления для гвоздей сланца и плитки, рейки также могут помочь улучшить вентиляцию и устойчивость к атмосферным воздействиям, уменьшить запруду льда и даже уменьшить потери и приток тепла. Реечные крыши также проще в обслуживании и способны выдерживать резкие ветры без колебаний.

    Как рассчитать расстояние между рейками для черепицы

    Нет никаких сомнений в том, что определение правильного расстояния между рейками является критически важным шагом, независимо от того, строите ли вы скатную крышу на новом здании или завершаете проект реконструкции. путем облицовки крыши черепицей.

    Расстояние между рейками крыши часто называют рейкой . Ниже мы расскажем вам о простом и практичном методе расчета правильного расстояния между рейками для вашей черепичной крыши.

    1. Начните с определения положения первой обрешетки на карнизе (самая низкая точка на крыше). Уложите образец плитки (не закрепленный) так, чтобы нижний край выступал за бордюр и желоб на величину, указанную в рекомендациях производителя. Нижний край плитки должен заканчиваться чуть ниже центра желоба.
    2. Измерьте длину плитки и запишите ее. Затем измерьте кончик плитки (от верхней части плитки до нижней части пера) и запишите это измерение.
    3. Вычтите длину выступа и длину выступа из общей длины плитки. Это даст вам правильное расстояние между первой и второй рейкой, которую вы теперь можете зафиксировать на месте.
    4. Расположите обрешетку чуть ниже конька (верхней части крыши) и положите на нее еще один образец черепицы. Убедитесь, что обрешетка размещена так, чтобы коньковая черепица перекрывала верхний слой черепицы примерно на 75 мм. Как только вы убедитесь, что это правильно, закрепите обрешетку на месте.
    5. Измерьте расстояние от вершины самой нижней рейки до вершины самой высокой рейки, затем разделите это число на максимальный размер, рекомендованный производителем, и округлите его до ближайшего целого числа. Это скажет вам, сколько слоев необходимо, чтобы черепица вашей крыши.
    6. Разделите расстояние между верхней и нижней рейками на количество рядов. Это даст вам расстояние между рейками для вашей крыши или размер ее рейки.

    Пример:

    1. 400 мм (длина плитки) – 75 мм (выступ) – 25 мм (конец) = 300 мм (расстояние до следующей рейки)
    2. После измерения расстояние от верха нижней обрешетки до верха верхней обрешетки составляет 5200 мм .
    3. 5200 мм (расстояние снизу вверх) ÷ 330 мм (максимальный размер плитки) = 7 мм округлить до 16 мм
    4. 5200 мм (расстояние снизу вверх) ÷ 16 мм (количество рядов плитки) = 325 мм

    Следовательно, расстояние между обрешетками для этой крыши должно быть 325 мм.

    Сколько метров рейки нужно?

    Чтобы убедиться, что у вас достаточно обрешетки, чтобы покрыть квадратный метр вашей крыши, вам также необходимо рассчитать общую длину необходимого материала обрешетки. Вы можете сделать это, следуя этому простому методу:

    1. Измерьте длину карниза для каждой секции крыши. Запишите эти измерения отдельно, но не складывайте их вместе.
    2. Умножьте количество рядов в каждой секции крыши на длину карниза для этой конкретной секции. Это даст вам общую длину обрешетки, необходимой для каждой стороны крыши. Мы рекомендуем разделить ваши заметки, чтобы упростить этот шаг.
    3. Чтобы рассчитать общую длину обрешетки, необходимой для всей конструкции крыши, сложите длины обрешетки, необходимые для каждой секции. Мы предлагаем добавить несколько дополнительных отрезков обрешетки, чтобы компенсировать возможные повреждения или ошибки.
    4. Если вы измеряли в футах, переведите измерения в метры.

    Пример:

    1. Я измеряю стандартную двухстороннюю конструкцию крыши. Каждая сторона имеет карниз длиной (7000мм) с 15 рядами плитки.
    2. 7 м (длина карниза) x 15 (ряды плитки) = 105 м (поскольку оба карниза равны, это одинаковый расчет для обеих сторон)
    3. 105 м (сторона крыши 1) + 105 м (сторона крыши 2) = 210 м

    Для конструкции моей крыши мне потребуется в общей сложности 210 метров материала обрешетки (не считая дополнительных на случай повреждений/ошибок).

    Как рассчитать расстояние между обрешетками для других видов крыш

    Расстояние между обрешетками для шифера

    К счастью, рассчитать расстояние между обрешетками для шифера довольно просто. Просто используйте формулу ниже:

    Длина шифера – нахлест / 2 = Расстояние между рейками для сланца

    Расстояние между рейками для кедровой черепицы

    Расстояние между рейками для кедровой черепицы должно быть равно стандартной толщине рейки плюс половина толщины ваших реек. Таким образом, для крыши с углом 45° расстояние между рейками будет 137 мм.

    Расстояние между рейками для черепицы из розмарина

    Минимальное расстояние между рейками для черепицы из розмарина составляет 88 мм, максимальное расстояние составляет 115 мм для 90° крыша.

    Расстояние между рейками для простой черепицы

    При использовании гладкой черепицы рейки должны крепиться к стропилам на расстоянии не более 600 мм друг от друга и должны охватывать не менее 3 стропил. Мы рекомендуем использовать деревянные рейки длиной не менее 1,2 м. При толщине обрешетки более 200 мм не более одного из четырех рядов обрешетки должно соединяться с фермой.

    Расстояние между рейками для плитки Marley Modern

    Максимальная ширина рейки, рекомендуемая для плитки Marley Modern, составляет 345 мм.

    Redland 49 Расстояние между рейками

    Для черепицы Redland 49 мы рекомендуем расстояние между рейками от 257 мм до 307 мм, в зависимости от уклона вашей крыши.

    Расстояние между рейками для бетонной черепицы

    Так же, как и обычная черепица, бетонная черепица должна иметь расстояние между рейками не более 600 мм. Если ширина обрешетки превышает 200 мм, убедитесь, что только один из четырех рядов обрешетки соединяется с фермой.

    Расстояние между рейками для гофрированной крыши

    При монтаже гофрированной металлической кровли рейки (или прогоны) должны располагаться на расстоянии не более 1,2 м друг от друга для металлических кровельных листов толщиной 0,7 мм и 1 м для листов толщиной 0,5 мм.

    Расстояние между рейками для поликарбонатной кровли

    Для большинства проектов кровли из поликарбоната также потребуются рейки или прогоны для поддержки листов. Мы рекомендуем расстояние между прогонами от 800 мм до 1000 мм для кровельных листов из гофрированного поликарбоната.

    Расстояние между контробрешетками

    Контробрешетки следует устанавливать на том же расстоянии, что и балки на крыше, которое обычно не превышает 4000 мм.

    Заключение

    Вот как вы рассчитываете шаг обрешетки! Хотя это может показаться простым, стоит потратить время на то, чтобы сделать это тщательно и перепроверить свою работу, так как неправильное расстояние между рейками может серьезно повлиять на эстетику и долговечность вашей новой крыши.

    Если у вас остались вопросы о нашем ассортименте деревянных реек, соответствующих стандарту BS 5534, или о чем-либо другом, свяжитесь с нашей отмеченной наградами службой поддержки клиентов. Позвоните им по телефону 01295 565 565, напишите по электронной почте [email protected] или воспользуйтесь удобным чатом ниже.

    Устройство, материалы, разновидности и технология монтажа

    Обрешетка крыши предназначена для равномерного распределения веса кровельного «пирога» по всей стропильной системе крыши. Кроме того, к нему крепится само кровельное покрытие.

    Состав

    1. Классификация реек
    2. Материалы для обрешетки и требования к ним
    3. Обрешетка деревянная
    4. Обрешетка листовая
    5. Обрешетка металлическая
    6. Преимущества и недостатки материалов обрешетки
    7. Критерии выбора
    8. Как сделать обрешетку своими руками

    Классификация реек

    Разреженная обрешетка для больших листов

    Существует несколько видов обрешетки (каркас) , каждый из которых монтируется в зависимости от типа, веса и жесткости используемого кровельного покрытия:

    • Разреженный подходит для монтажа крупногабаритных кровельных материалов (шифер, профнастил и др. ).
    • Стандартная (уплотненная) применяется при монтаже штучных кровельных материалов стандартных размеров, например, металлочерепицы. Этот вид обрешетки также используется при укладке тонкого профнастила или эластичного еврошифера.
    • Сплошная (обшивка) предназначена для мелкоштучных крыш и различных видов мягких кровель.
    • Двойная применяется при возведении кровли сложной формы и обустройстве скатов, подвергающихся повышенным нагрузкам.

    Любой тип обрешеточного устройства характеризуется рядом конструктивных особенностей:

    • разреженные устанавливаются с шагом не менее 60 см; стандартные
    • крепятся к стропильной системе с зазором 25-50 см, что придает конструкции дополнительную прочность;
    • сплошные устанавливаются практически вплотную друг к другу;
    • двойные формируются из двух слоев: нижний слой имеет вид разреженной, а верхний – стандартной или сплошной обшивки.

    Элементы деревянных элементов обрешетки и стропил в обязательном порядке должны быть обработаны противопожарными и антисептическими растворами.

    Материалы для обрешетки и требования к ним

    Обрешетка из дерева

    В загородном строительстве при монтаже каркаса под чистовую кровлю используют доски, брус, рейки, щитовые листы из разных видов сырья и даже металлический профиль используются.

    Обрешетка деревянная

    Деревянный каркас для крепления кровли чаще всего собирают из хорошо просушенных пиломатериалов. Используются обрезные или шпунтованные: бруски

    • сечением 50х50 см;
    • рейки толщиной 2-3 см, их ширина должна быть не более 7 см;
    • доски, ширина которых при толщине 2,5-5,0 см должна быть от 10 до 15 см.

    Оптимальный размер досок для обрешетки крыши 150х40 мм.

    Обрешетка листовая

    Обрешетка листовая из плит ФСФ

    Для обшивки используются влагостойкие листовые материалы. Их использование гарантирует идеально ровную поверхность, на которой не будет неизбежных при укладке досок неровностей.

    В качестве листового материала для устройства облицовки применяют:

    • Плиты древесноволокнистые Древесноволокнистые плиты, в состав которых входит древесноволокнистое сырье с добавлением небольшого количества смолы;
    • древесно-стружечная плита древесно-стружечная плита, состоящая из смеси стружки и смолы, соединенных между собой горячим прессованием;
    • многослойная ориентированно-стружечная плита ОСП, в каждом слое которой стружка ориентирована по-разному и закреплена смолой;
    • Фанера влагостойкая ФСФ, полученная склеиванием тонких листов древесины.

    Обрешетка металлическая

    Крыша из металлического профнастила для гаража

    Устройство каркаса из полого металлического профиля осуществляется при длине ската более 6 м. Часто используется, если здание относится к категории зданий с повышенной пожароопасностью.

    Из металла изготавливаются только каркасы разреженного типа. Для этого используют профили из оцинкованной или нержавеющей стали подходящего сечения (швеллера, двутавра и т. д.).

    Крепление элементов металлического каркаса осуществляется саморезами. При сборке стропильной системы из металла допускается сварка элементов обрешетки.

    Преимущества и недостатки обрешеточных материалов

    Каждый из материалов, используемых для обрешетки, имеет свои преимущества и недостатки. Например, обшивка – лучший вариант крепления рулонной или мягкой кровли. Листы, поднимаемые на стропильную систему, очень просты и легки в сборке.

    К недостаткам листовых материалов относятся:

    • Монтаж необходимо производить в сухую погоду. Если они пропитаются влагой, то, скорее всего, деформируются.
    • Возможны трудности, связанные с подъемом габаритных листов на крышу.
    • Увеличение расходов на приобретение строительных материалов.

    Обшивка затрудняет циркуляцию воздуха под кровлей, что приводит к задержке влаги и образованию конденсата в кровельном «пироге». Чтобы избежать этого явления, рекомендуется обустраивать двухслойную обрешетку.

    Металлическая обрешетка имеет преимущества в монтаже и эксплуатации

    Преимуществами использования пиломатериалов считаются легкий вес, дешевизна и экологичность. Из недостатков чаще всего отмечают деформацию элементов обрешетки при их укладке в сырую погоду. Одним из важнейших недостатков является высокая трудоемкость работ и необходимость наличия профессиональных навыков по укладке обрешетки и отделке кровельного материала.

    Каркасы, собранные из металлических элементов, обладают наибольшими преимуществами:

    • высокая прочность и устойчивость к снеговым и ветровым нагрузкам;
    • отсутствие деформации при изменении погодных условий;
    • коррозионная стойкость;
    • возможность выполнения работ в любую погоду и др.

    Из недостатков наиболее существенными являются высокая стоимость и необходимость привлечения рабочих, имеющих опыт выполнения сварочно-монтажных работ на высоте.

    Критерии выбора

    Чем больше угол наклона скатов, тем меньше нагрузка на стропильную систему

    Выбор типа обрешетки и материалов, необходимых для ее обустройства, осуществляется на основе комплексного анализа, учитывающего все особенности конструкции стропильной системы и кровельного «пирога». Обратите особое внимание на следующие критерии:

    • тип кровельного материала;
    • угол наклона скатов крыши;
    • погода.

    Тщательный анализ основных критериев поможет правильно выбрать материал обрешетки и необходимые расстояния между ее элементами.

    Тип предлагаемого кровельного материала позволяет выбрать тип обрешетки. Если застройщик выбрал жесткое покрытие, не деформирующееся в процессе эксплуатации, выбирайте обрешетку, обеспечивающую минимальную поддержку кровли – стандартную или разреженную. Мягкой отделкой обустраивают облицовку.

    Угол наклона скатов крыши позволяет определить снеговую нагрузку на крышу. При крутом уклоне снижается масса скапливающегося снега и нагрузка на стропильную систему. В этом случае можно увеличить расстояние между элементами каркаса.

    Если строительство здания ведется в регионе, характеризующемся малоснежными зимами, каркас дополняют элементами, способными выдержать дополнительную нагрузку.

    Как сделать обрешетку своими руками

    Слои «пирога» кровли с обрешеткой и контробрешеткой

    Процесс укладки обрешетки своими руками начинается после возведения стропильной системы, укладки и закрепление пароизоляции, утеплителя и гидроизоляции.

    Обрешетка крыши монтируется в следующей последовательности:

    1. При необходимости вдоль стропил прибиваются планки контробрешетки. При отсутствии утеплителя в кровельном «пироге» наличие контробрешетки необязательно.
    2. Первая обшивочная доска прибивается горизонтально к нижнему краю карнизной доски заподлицо со свесами. При этом обязательно нужно проверить его положение по отношению к горизонту.
    3. Нижний край гидроизоляции высвобождается из верхней части нижней доски обшивки.
    4. Горизонтальные элементы обрешетки крепятся к стропилам на одинаковом расстоянии друг от друга. Для облегчения этой операции рекомендуется сделать простой шаблон из кусочков доски.
    5. Монтаж обрешетки считается завершенным после прибивания последней доски в верхней части стропильной системы.

    Если обрешетка монтируется встык, например, для дальнейшей укладки мягкой кровли, предусматривается возможная деформация досок и оставляются между ними небольшие (1-2 мм) зазоры.

    Численное и экспериментальное исследование жесткости пятислойной несимметричной картонной панели

    1. Fadiji T., Coetzeea C.J., Berry T.M., Opara U.L. Исследование роли геометрических конфигураций вентилируемой упаковки свежих продуктов для повышения механической прочности — экспериментальный и численный подходы. Пищевой пакет. Срок годности. 2019;20:100312. doi: 10.1016/j.fpsl.2019.100312. [CrossRef] [Google Scholar]

    2. Fadiji T., Ambaw A., Coetzee C.J., Berry T.M., Opara U.L. Применение анализа методом конечных элементов для прогнозирования механической прочности упаковки из вентилируемого гофрированного картона для обработки свежих продуктов. Биосист. англ. 2018; 174: 260–281. doi: 10.1016/j.biosystemseng.2018.07.014. [Перекрестная ссылка] [Академия Google]

    3. Фадиджи Т., Кутзи С.Дж., Опараб У.Л. Анализ ползучести упаковки из вентилируемого гофрированного картона для транспортировки свежих продуктов — экспериментальное исследование. Пищевой пакет. Срок годности. 2019;117:126–137. doi: 10.1016/j.fbp.2019.07.001. [CrossRef] [Google Scholar]

    4. Li X., Wang J. , Chuang C., Gao D., Lu G., Lu L., Wang Z. Математические модели для прогнозирования характеристик квазистатического напряжения гофрированного картона. картон с синусоидальным сердечником вдоль продольного сжатия. Междунар. Дж. Мех. науч. 2018;149: 136–149. doi: 10.1016/j.ijmecsci.2018.07.028. [CrossRef] [Google Scholar]

    5. Бай Дж., Ван Дж., Пан Л., Лу Л., Лу Г. Квазистатическое осевое дробление одностенного гофрированного картона. Композиции Структура 2019;226:111237. doi: 10.1016/j.compstruct.2019.111237. [CrossRef] [Google Scholar]

    6. Захир М., Аваис М., Рауткари Л., Сорвари Дж. Анализ методом конечных элементов картонной упаковки под сжимающей нагрузкой. Процедиа Мануф. 2018;17:1162–1170. doi: 10.1016/j.promfg.2018.10.008. [Перекрестная ссылка] [Академия Google]

    7. Хуанг Х., Хагман А., Найгардс М. Квазистатический анализ биговки и фальцовки трех картонов. мех. Матер. 2014;69:11–34. doi: 10.1016/j.mechmat.2013.09.016. [CrossRef] [Google Scholar]

    8. Wallmeier M., Linvill E., Hauptmann M., Majschak J.P., Östlund S. Явный МКЭ-анализ глубокой вытяжки картона. мех. Матер. 2015;89:202–215. doi: 10.1016/j.mechmat.2015.06.014. [CrossRef] [Google Scholar]

    9. Чеховский Л., Беньковска М., Шевчик В. Разрушение картонных труб из-за бокового сжатия — экспериментальное и численное исследование. Композиции Структура 2018;203:132–141. doi: 10.1016/j.compstruct.2018.07.027. [Перекрестная ссылка] [Академия Google]

    10. Колаковский З., Шевчик В., Беньковска М., Чеховский Л. Новый метод оценки радиальной прочности бумажных сердечников на раздавливание. Механика. 2018;24:169–173. doi: 10.5755/j01.mech.24.2.18444. [CrossRef] [Google Scholar]

    11. Hua G.J., Luo D.T., Wu R.M. Имитационное моделирование прочности гофрированного картона по критерию потери устойчивости. Упак. Дж. 2010; 2:18–20. [Google Scholar]

    12. Ляо З.С., Хуа Г.Дж., Се Ю., Шао З. Анализ методом конечных элементов прочности на поперечное сжатие кромки гофрированного картона. Упак. англ. 2014; 35:56–60. [Академия Google]

    13. Аббес Б., Го Ю.К. Аналитическая гомогенизация для кручения ортотропных сэндвич-панелей: Применение к гофрированному картону. Композиции Структура 2010;92:699–706. doi: 10.1016/j.compstruct.2009.09.020. [CrossRef] [Google Scholar]

    14. Белди Л., Сандберг Г., Сандберг Л. Картонные упаковки, подвергающиеся статическим нагрузкам — моделирование методом конечных элементов и эксперименты. Упак. Технол. науч. 2001; 14: 171–178. doi: 10.1002/pts.546. [CrossRef] [Google Scholar]

    15. Талби Н., Батти А., Аяд Р., Го Ю.К. Аналитическая модель гомогенизации для конечно-элементного моделирования гофрированного картона. Композиции Структура 2009 г.;88:280–289. doi: 10.1016/j.compstruct.2008.04.008. [CrossRef] [Google Scholar]

    16. Hua G.J., Shen Y., Zhao D., Xie Y. Экспериментальный и численный анализ краевого эффекта для гофрированного и сотового картона. Сила Матер. 2017;49:188–197. doi: 10.1007/s11223-017-9857-5. [CrossRef] [Google Scholar]

    17. Ван З.В., Яо З. Экспериментальное исследование и анализ конечных элементов для ударного сжатия сотовых картонов. Дж. Мех. англ. 2012; 48:49–55. doi: 10.3901/JME.2012.12.049. [CrossRef] [Google Scholar]

    18. Hua G.J., Xie Y. Анализ методом конечных элементов прочности на сжатие сотового и гофрированного картона. Упак. англ. 2009; 30:1–2. [Google Scholar]

    19. Гао С., Ван Б.З. Конечно-элементный анализ двухъярусной сотовой панели на основе ANSYS. мех. англ. автомат. 2012;14:69–71. [Google Scholar]

    20. Эрнандес-Перес А., Хэгглунд Р., Карлссон Л.А., Авилес Ф. Анализ жесткости при кручении одностенных и двустенных гофрокартонов. Композиции Структура 2014; 110:7–15. doi: 10.1016/j.compstruct.2013.11.006. [Перекрестная ссылка] [Академия Google]

    21. Hämäläine P., Hallbäck N., Gäärd A., Lestelius M. Об определении свойств бумаги при поперечном сдвиге с использованием испытания на сжатие с коротким пролетом. мех. Матер. 2017;107:22–30. doi: 10.1016/j.mechmat.2017. 01.012. [CrossRef] [Google Scholar]

    22. Бользон Г., Таласси М. Комбинированное экспериментальное и численное исследование поведения картонных композитов вплоть до разрушения. Композиции Часть Б. 2014; 66: 358–367. doi: 10.1016/j.compositesb.2014.05.023. [Перекрестная ссылка] [Академия Google]

    23. Ментрасти Л., Каннелла Ф., Пупилли М., Дай Дж.С. Большой изгиб картона. I. Экспериментальные исследования. Междунар. J. Твердая структура. 2013;50:3089–3096. doi: 10.1016/j.ijsolstr.2013.05.018. [CrossRef] [Google Scholar]

    24. Mentrasti L., Cannella F., Pupilli M., Dai J.S. Большой изгиб картона. II. Экспериментальные исследования. Междунар. J. Твердая структура. 2013;50:3097–3105. doi: 10.1016/j.ijsolstr.2013.05.021. [CrossRef] [Академия Google]

    25. Чеховский Л., Смехович В., Кмита-Фудалей Г., Шевчик В. Изгиб сотового картона — численное и экспериментальное исследование. Материалы. 2020;13:2601. doi: 10.3390/ma13112601. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    26. Muc A., Barski M. Дизайн композитных материалов, армированных частицами. Материалы. 2018;11:234. doi: 10.3390/ma11020234. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    27. Торнабене Ф., Фантуцци Н., Баччиокки М. Линейное статическое поведение поврежденных многослойных композитных плит и оболочки. Материалы. 2017;10:811. дои: 10.3390/ma10070811. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

    28. Zaczynska M., Kołakowski Z. Влияние внутренних сил форм потери устойчивости на несущую способность составных балок средней длины при изгибе . Материалы. 2020;13:455. doi: 10.3390/ma13020455. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    29. Колавски З., Маниа Дж. Р. Полуаналитический метод по сравнению с МКЭ для анализа локального постпрогиба. Композиции Структура 2013;97:99–106. doi: 10.1016/j.compstruct.2012.10.035. [CrossRef] [Google Scholar]

    30. Копецки Т., Мазурек П., Лис Т. Экспериментальный и численный анализ композитных тонкостенных цилиндрических конструкций с различными вариантами ребер жесткости, подвергающихся кручению. Материалы. 2019;12:3230. doi: 10.3390/ma12193230. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    31. Zhang G., Mao C., Wang J., Fan N., Guo T. Численный анализ и экспериментальные исследования остаточного напряжения W/ 2024Al Композиты. Материалы. 2019;12:2746. doi: 10.3390/ma12172746. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

    32. Урбаняк М., Тетер А., Кубяк Т. Влияние граничных условий на критическую и разрушающую нагрузку в колоннах поперечного сечения стеклопластикового канала, подвергающихся сжатие. Композиции Структура 2015; 134:199–208. doi: 10.1016/j.compstruct.2015.08.076. [CrossRef] [Google Scholar]

    33. Кубяк Т., Колаковский З., Свинярский Дж., Урбаняк М., Глищинский А. Локальная потеря устойчивости и последующая потеря устойчивости составных швеллерных балок — численные и экспериментальные исследования. Композиции Часть Б. 2016;91: 176–188. doi: 10.1016/j.compositesb.2016.01.053. [CrossRef] [Google Scholar]

    34. Zhou F. , Zhang J., Song S., Yang D., Wang C. Влияние температуры на свойства материала сухожилий из полимера, армированного углеродным волокном (CFRP): эксперименты и оценка модели . Материалы. 2019;12:1025. doi: 10.3390/ma12071025. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

    35. Кубяк Т., Борковски Л., Вяцек Н. Экспериментальные исследования влияния ударных повреждений на поведение тонкостенной композитной балки, подвергнутой чистому изгибу. Материалы. 2019;12:1127. doi: 10.3390/ma12071127. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    36. Zhu X., Xiong C., Yin J., Yin D., Deng H. Эксперимент по изгибу и анализ механических свойств композитных многослойных коробчатых балок . Материалы. 2019;12:2959. doi: 10.3390/ma12182959. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

    Влияние повышенных температур на сжимающую способность пултрузионных профилей из стеклопластика. Констр. Строить. Матер. 2020;249:118725. doi: 10.1016/j.conbuildmat. 2020.118725. [CrossRef] [Google Scholar]

    38. Чен Дж. Ф., Морозов Е. В., Шанкар К. Комбинированная модель упругопластического повреждения для анализа прогрессирующего разрушения композитных материалов и конструкций. Композиции Структура 2012;94:3478–3489. doi: 10.1016/j.compstruct.2012.04.021. [CrossRef] [Google Scholar]

    39. Глищинский А., Кубяк Т. Анализ постепенного разрушения тонкостенных композитных колонн, подвергающихся одноосному сжатию. Композиции Структура 2017;169: 52–61. doi: 10.1016/j.compstruct.2016.10.029. [CrossRef] [Google Scholar]

    40. Лапчик И., Хуртадо Дж.А. Прогрессивное моделирование повреждений в материалах, армированных волокном. Композиции Часть А Прил. науч. 2007; 38: 2333–2341. doi: 10.1016/j.compositesa.2007.01.017. [CrossRef] [Google Scholar]

    41. Minh D.P.T. Моделирование и численное моделирование двойного гофрированного картона при поперечном нагружении методом гомогенизации. Междунар. Дж. Инж. науч. 2017;6:16–25. [Google Scholar]

    42. Gajewski T., Garbowski T., Staszak N., Kuca M. Дробление двустенного гофрокартона и его влияние на грузоподъемность различных ящиков. Энергии. 2021;14:4321. дои: 10.3390/en14144321. [CrossRef] [Google Scholar]

    43. Хан X., Ахмет Г., Ху П., Хоу В., Баубеков Ю., Ахметов М. Численный прогноз механической деградации склеенной гофрированной многослойной балки после гигротермического старения. Композиции Структура 2020;241:112131. doi: 10.1016/j.compstruct.2020.112131. [CrossRef] [Google Scholar]

    44. PN-EN 20187:2000: Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытаний и процедура мониторинга атмосферы и кондиционирования образцов. Выпущен 24 февраля 2000 г.

    45. Руководство пользователя ANSYS 18.2. Ansys®, Inc.; Хьюстон, Техас, США: 2017. [Google Scholar]

    Полное руководство по коробкам из гофрированного картона

    Термин «картонная коробка» обычно неправильно используется при упоминании коробки из гофрированного картона. Правильным техническим термином является «картон из гофрированного картона».

    Картонные коробки  на самом деле представляют собой коробки из ДСП и используются в основном для легких продуктов, таких как хлопья или настольные игры.

    Ящики из гофрированного картона широко используются в розничной упаковке, транспортировочных коробках, товарных витринах и во многих других областях, где требуется легкий, но прочный материал.

    ГОФРИРОВАННЫЙ СОСТАВ

    Гофрированный картон состоит из лайнера и плотной бумаги. Linerboard  это плоская внешняя поверхность, которая прилипает к среде. Medium  – волнистая гофрированная бумага между вкладышами. Оба изготовлены из особого сорта плотной бумаги, называемой тарный картон 9.0028 . Прочность доски будет варьироваться в зависимости от различных комбинаций облицовочного картона и материала.

    (A) Односторонняя:  Один гофрированный материал приклеивается к одному плоскому листу лайнера; выставлены флейты.
    (B) Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как двусторонний.
    (C) Двойная стенка:  Три листа облицовочного картона с двумя промежуточными слоями между ними.
    (D) Тройная стенка:  Четыре листа облицовочного картона с тремя промежуточными слоями между ними.

    СВЯЖИТЕСЬ С НАМИ

    ФАКТЫ О ГОЛОВКАХ

    Гофрокартон может быть создан с несколькими различными  профилями гофр . Как правило, большие профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию. Меньшие профили канавок обеспечивают улучшенные структурные и графические возможности для использования в розничной упаковке.

    Пять наиболее распространенных профилей канавок:
    A-канавка:  Примерно 33 канавки на фут. Оригинальный дизайн гофрированной флейты.
    B-канавка:  Примерно 47 канавок на фут, толщина 1/8 дюйма; часто для консервов.
    C-канавка:  Примерно 39 канавок на фут, толщина 5/32″; обычно для транспортировочных коробок.
    E-Flute:  Примерно 90 канавок на фут, толщина 1/16″.
    F-канавка:  Примерно 125 канавок на фут, толщина 1/32″; для мелкой розничной упаковки.

    Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, трехслойная плита может содержать один слой среды с А-образной канавкой и два слоя среды с С-образной канавкой. Смешивание профилей канавок позволяет дизайнерам регулировать прочность на сжатие, прочность на амортизацию и общую толщину комбинированной доски.

    КАК ИЗМЕРИТЬ КОРОБКУ

    Размеры всегда должны указываться в последовательности Длина , Ширина и Глубина (исключения включают книжные складки, ящики для мусора и разделители, где последовательность Ширина, Длина и Глубина).

    длина  всегда длиннее  размер, а ширина  всегда кратчайший  размер, измеренный вдоль отверстия коробки. глубина  – это расстояние между отверстием и противоположным поддоном 9.0023

    Коробки обычно измеряются от внутри , при этом размеры относятся к отверстию в сборе коробки. Внутренние размеры  используются для измерения, поскольку толщина гофрированного картона может варьироваться. Коробка, изготовленная из канавки B, не будет иметь такие же внешние размеры, как коробка, сделанная из канавки E. При измерении внутренней части существующей коробки обязательно измеряйте от центра надреза (линия смятого сгиба).

    Габаритные размеры  может потребоваться сообщение для отправки и настройки поддона. При указании внешних размеров всегда указывайте «OD» вместе с размером (например, 10″x22″x12″ OD).

    ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ МОДЕЛЕЙ КОРОБОК

    Большинство стилей коробок относятся к одной из следующих основных категорий: коробки с прорезями, коробки телескопа, папки, жесткие коробки (или Bliss), самоустанавливающиеся коробки и внутренние формы. Кроме того, гофрокоробки могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями заказчика.

    КОРОБКИ С ПРОРЕЗЬЮ

    Эти коробки обычно изготавливаются из цельного куска гофрированного картона. Заготовка имеет надрезы и прорези для возможности складывания. Коробки поставляются и хранятся в плоском виде и собираются пользователем по мере необходимости. Вот некоторые из наиболее распространенных типов:

    Стандартный контейнер с прорезями (RSC)  — все клапаны имеют одинаковую длину, а два внешних клапана составляют половину ширины контейнера, так что они встречаются в центре коробки, когда сложенный. RSC является наиболее распространенным типом коробки.

    Контейнер с половинными прорезями (HSC) — То же, что и обычный контейнер с прорезями (RSC), но без одного набора клапанов.

    Контейнер с перекрывающимися прорезями (OSC) — Все клапаны имеют одинаковую длину; внешние закрылки перекрываются на один дюйм или более. Коробку обычно закрывают скобами, вбитыми в область нахлеста. Этот стиль коробки используется, когда длина коробки значительно больше ширины, что приводит к большому зазору между внутренними клапанами. Герметичный перехлест помогает предотвратить отрыв внешних клапанов.

    Щелевой контейнер с полным перекрытием (FOL) — Все клапаны имеют одинаковую длину (ширину коробки). В закрытом состоянии внешние клапаны полностью перекрываются в пределах одного дюйма. Этот стиль особенно устойчив к грубому обращению и обеспечивает дополнительную амортизацию продукта и прочность при штабелировании.

    Центральный специальный контейнер с прорезями (CSSC)  — Внутренний и внешний клапаны обрезаются до разной длины. Оба набора клапанов встречаются в центре коробки. Этот стиль особенно силен, потому что и верх, и низ имеют двойную толщину гофрированного картона. Внутренние клапаны без зазоров обеспечивают ровную основу для продуктов.

    Центральный специальный контейнер с прорезями и полным перекрытием (SFF)  — Внутренние и внешние клапаны обрезаются до разной длины. В закрытом состоянии внутренние створки сходятся в центре коробки, а внешние створки полностью перекрывают друг друга. С тремя полными слоями комбинированной доски по всему верху и низу, этот стиль обеспечивает дополнительную амортизацию и прочность при штабелировании.

    СВЯЖИТЕСЬ

    ТЕЛЕСКОПИЧЕСКИЕ ЯЩИКИ

    Эти ящики обычно состоят из верхней и нижней частей, которые надеваются друг на друга. «Телескопический стиль» обычно описывает коробку, в которой крышка выступает не менее чем на две трети глубины нижней части, а «Коробка с крышкой» указывает на коробку, в которой крышка выступает менее чем на две трети глубины. Общие типы включают в себя:

    Контейнер в стиле полного телескопа (FTD) и контейнер в стиле дизайна с крышкой (DSC)  — Коробки, состоящие из двух частей, изготовленные из двух заготовок с надрезами и прорезями (лотков).

    Контейнер с половинными прорезями для полного телескопа (FTHS)  — Корпус, состоящий из двух частей, состоит из двух контейнеров с половинными прорезями.

    ЖЕСТКИЕ (BLISS) КОРОБКИ

    Жесткие коробки  включают в себя две одинаковые торцевые панели и корпус, который складывается, образуя две боковые панели, сплошное дно и верх. Лоскуты используются для формирования стыков. После того, как стыки загерметизированы, коробка считается жесткой.

    САМОСОЗДАВАЮЩИЕСЯ КОРОБКИ

    Самосборные коробки  как правило, имеют верхнюю часть контейнера с прорезями или телескопического типа.

    СВЯЗАТЬСЯ С КОМАНДОЙ SHORR

    ПАПКИ

    Состоят из одного или нескольких кусков комбинированной доски с цельной нижней поверхностью и насечками для складывания вокруг продукта. Популярные стили включают:

    One Piece Folder (OPF)  — Один кусок картона обрезается так, чтобы обеспечить плоское дно, с клапанами, образующими стороны и концы, и расширениями боковых клапанов, образующими верхнюю часть.

    Папка с пятью панелями (FPF)  — цельная деталь с надрезом и пятой панелью, используемая в качестве закрывающего клапана, полностью закрывающая боковую панель.

    Лотки  изготавливаются из цельного куска комбинированного картона, имеют конструкцию с цельным дном и несколькими слоями гофра в торцевых панелях. Они часто используются в качестве внутренних контейнеров для деталей, деликатных продуктов или почтовых отправлений.

    ВНУТРЕННИЕ ФОРМЫ

    Они включают в себя широкий спектр накладок, разделителей, перегородок и других элементов внутренней упаковки. Их можно использовать для разделения или прокладки продуктов, для укрепления коробки или для заполнения пустот. Они могут быть простыми прямоугольными, рифлеными, прорезными или вырубными. Общие форматы включают:

    Прокладки представляют собой простые формы из гофрированного или твердого волокнистого картона, используемые для заполнения пространств или разделения слоев или секций продуктов.

    Трубки  представляют собой прямоугольники с надрезами, сложенные в многостороннюю структуру.

    Разделы  (или  Разделители ) предоставляют отдельную ячейку для каждого элемента в коробке. В основном используется для упаковки стеклянной посуды или других хрупких предметов.

    I Внутренние уплотняющие детали — это надрезанные и/или сложенные куски фибрового картона, используемые для амортизации, подвешивания и разделения, а также для заполнения пустот.

    Формы внутренней упаковки  обычно представляют собой вырубленные куски фибрового картона, предназначенные для размещения и поддержки продуктов вдали от стенок коробки для дополнительной защиты.

    ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

    СЕРТИФИКАТЫ КОРОБОК

    Сертификат производителя коробок (BMC)  находится на внешнем нижнем клапане. Этот символ идентифицирует производителя и служит символом соответствия заявленным характеристикам. Штамп идентифицирует материал и удостоверяет результаты  Mullen Bursting Test или Edge Crush Test .

    Тест Mullen Bursting Test измеряет способность коробки противостоять внешним или внутренним силам и удерживать содержимое во время манипуляций. Испытание удостоверяет, что коробка может выдерживать заявленное давление (фунты на кв. дюйм), применяемое с помощью тестера Mullen.

    Испытание на раздавливание по кромке измеряет величину силы (фунты на дюйм), необходимой для разрушения образца гофрированного картона на кромке при сжатии. Результат является основным фактором при определении прочности на сжатие готовой коробки.

    ДВП ЭКСПЛУАТАЦИОННЫЕ СТАНДАРТЫ

    ОДНОСТЕННЫЕ

    Макс. вес. Коробка/содержимое
    (фунты)
    Мин. Испытание на разрыв
    (фунтов на кв. дюйм)
    Мин. Edge Crush Test
    (lbs. per in. width)
    20 125 23
    35 150 26
    65 175 29
    80 200 32
    90 250 40
    95 275 44
    120 350 55

    DOUBLE СТЕНА

    Макс. вес. Коробка/содержимое
    (фунты)
    Мин. Испытание на разрыв
    (фунтов на кв. дюйм)
    Мин. Испытание на раздавливание краев
    (фунты на дюйм ширины)
    80 200 42
    100 275 48
    120 350 51
    140 400 61
    160 500 71
    180 600 82

    Трипл Стена.1334 Макс. вес. Коробка/содержимое
    (фунты)
    Мин. Испытание на разрыв
    (фунтов на кв. дюйм)
    Мин. Edge Crush Test
    (lbs. per in. width)
    240 700 67 260 900 80 280 1100 90 300 1300 112

    ГЛОССАРИЙ ТЕРМИНОВ

    Клей: Вещество, используемое для скрепления слоев твердого древесноволокнистого картона, для скрепления облицовочного картона с концами канавок гофрированного наполнителя или для скрепления перекрывающихся клапанов для образования соединения или закрытия коробки.

    Тюк:  Формованная единица материалов, заключенная в контейнер из фибрового картона или другую обертку, связанная ремнями, веревкой или проволокой.

    Базовый вес:  Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрокартона, который зависит от размера гофрокартона, и вес клея.

    Изгиб:  Способность тарного картона или комбинированного картона сгибаться по линиям надрезов без разрыва поверхностных волокон до уровня серьезного ослабления структуры.

    Заготовка или коробка Заготовка:  Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

    Изготовитель ящиков: Предприятие, имеющее оборудование для надрезов, прорезей, печати и соединения листов гофрированного или твердого картона в коробки, и которое регулярно использует это оборудование для производства ящиков из ДВП в коммерческих количествах.

    Сертификат производителя коробки (BMC): Заявление, напечатанное круглым или прямоугольным рисунком на клапане коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя. Иногда его называют штампом класса или штампом сертификата.

    Тип коробки: Отличительная конфигурация дизайна коробки, независимо от размера. Имя или номер определяют часто используемые стили.

    Коробочный картон: Типы картона, используемые для производства складных картонных коробок и сборных (жестких) коробок.

    Состав:  Несколько слоев гофрированного картона, склеенных вместе для формирования прокладки желаемой толщины, обычно используемой для внутренней упаковки.

    Навалом:  Неупакованные товары в транспортном контейнере. Кроме того, большая коробка использовалась для хранения объема продукта (например, «большая коробка»).

    Связка:  Отправляемая единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящим способом.

    Калипер:  Обычно выражается в тысячных долях дюйма (милах) или иногда называется «пунктами». Измерения штангенциркуля также используются в качестве косвенного показателя качества изготовления.

    Картон:  Тонкий, жесткий картон, используемый для создания игральных карт, вывесок и т. д. Этот термин часто неправильно используется для обозначения коробочного картона (складные картонные коробки) и тарного картона (гофрированные коробки).

    Картонная коробка:  Складная коробка из картона, используемая для потребительского количества продукта. Коробка не признается транспортной тарой.

    Футляр:  Используемый в упаковочной промышленности, ящик из гофрированного или твердого картона.

    ДСП:  Картон, обычно изготавливаемый из переработанной бумаги. Использование включает подложку для мягкой писчей бумаги, перегородки внутри коробок и центральный слой или слои твердого древесноволокнистого картона.

    Комбинированный картон:  Изготовленный лист, собранный из нескольких компонентов, таких как гофрированный или твердый древесноволокнистый картон.

    Прочность на сжатие:  Сопротивление гофрированного ящика равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой может столкнуться контейнер при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

    Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого древесноволокнистого картона. Сырьем, используемым для изготовления тарного картона, может быть первичное целлюлозное волокно, переработанное волокно или их комбинация.

    Гофрокартон, Гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов рифленого наполнителя к одной или нескольким плоским поверхностям облицовочного картона. Существует четыре распространенных типа:

    • Односторонняя: Комбинация одного рифленого наполнителя для гофрирования, приклеенного к одной плоской поверхности облицовочного картона.
    • Одностенный:  Две плоские облицовки из лайнера, по одной приклеенной к каждой стороне гофрированного материала. Также известен как Двойное лицо.
    • Двойная стенка:  Три плоских облицовочных листа из лайнера, по одному приклеенному к каждой стороне двух гофрированных наполнителей.
    • Тройная стенка:  Четыре плоских облицовочных картона, по одному приклеенному к каждой стороне трех гофрированных наполнителей.

    Гофроагрегат:  Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает гофры в лист(ы) наполнителя для гофрирования, наносит клей на кончики канавок и прикрепляет лист(ы) облицовочного картона для формирования гофрированного картона. Непрерывный лист картона может быть разрезан до нужной ширины, отрезан до нужной длины и надрезан в одном направлении.

    Тип конструкции:  Разновидность лотков или крышек из фибрового картона, с клапанами, надрезанными, сложенными и закрепленными на боковых стенках фланцев, образующими глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

    Высечка:  Нарезка исходного материала (например, комбинированного картона) до нужной формы (например, заготовки коробки) с помощью штампа.

    Размеры: Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения правильной посадки изделия. Внешние размеры используются в классификации перевозчиков и при определении моделей поддонов.

    Двойная стенка:  Конструкция из гофрированного картона, в которой два слоя среднего материала приклеены между тремя слоями плоского облицовочного картона.

    Сопротивление раздавливанию кромки/сжатие короткой колонны (ECT): Величина усилия, необходимая для раздавливания комбинированной плиты на кромке, является основным фактором при прогнозировании прочности на сжатие готовой коробки. При использовании определенных спецификаций в классификации перевозчиков должны быть сертифицированы минимальные значения смятия краев.

    Облицовка:  Листы облицовочного картона, используемые в качестве плоских наружных элементов комбинированного гофрированного картона. Иногда их называют внутренними и внешними вкладышами.

    Древесноволокнистый картон:  Общий термин, описывающий комбинированный картон (гофрированный или сплошной), используемый для производства контейнеров.

    Створки:  Удлинение панелей боковых стенок, которые при герметизации закрывают оставшиеся отверстия коробки. Обычно определяется одной линией очков и тремя ребрами.

    Фальцевально-склеивающая машина:  Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортировочные коробки.

    Флейта:  Волнистый слой гофрированного материала, который приклеивается между плоскими внутренними и внешними листами облицовочного картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте упаковочного ящика.

    Соединение:  Противоположные края заготовки склеены, скреплены скобами, сшиты проволокой или лентой вместе, образуя коробку.

    Kraft:  немецкое слово, означающее «сила»; обозначающие целлюлозу, бумагу или картон, изготовленные из древесных волокон.

    Вкладыш:  Гофрированный лист фибрового картона, вставленный в качестве втулки в контейнер и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности или амортизации.

    Вкладыш: Плоские листы бумаги, из которых состоит внешняя поверхность листа гофрированного картона.

    Материал:  Картон, используемый для изготовления рифленого слоя гофрированного картона.

    Испытание Маллена (или испытание на разрыв):  Испытание Маллена — это стандартная отраслевая мера прочности на разрыв гофрированного картона.

    Нахлест:  Конструктивная особенность, при которой верхние и/или нижние створки коробки не соприкасаются, а выступают друг над другом. Величина нахлеста измеряется от края клапана до края клапана.

    Прокладка:  Гофрированный или сплошной древесноволокнистый картон или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения рядов или слоев изделий при упаковке для перевозки.

    Укладка на поддоны:  Закрепление и погрузка контейнеров на поддоны для отправки в виде единой единицы груза, обычно для обработки механическим оборудованием.

    Панель: «Лицевая сторона» или «сторона» коробки.

    Картон:  Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на картоноделательных машинах. Основными видами являются тарный картон и коробочный картон. (Другой важной группой продуктов бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

    Перегородка:  Набор гофрированных, сплошных древесноволокнистых или древесно-стружечных плит, которые при сборке сцепляются друг с другом, образуя ряд ячеек, в которые можно поместить изделия для отправки.

    Слой: Любой из нескольких слоев облицовочного картона или твердого древесноволокнистого картона.

    Пункт:  Термин, используемый для описания толщины или толщины картона, где один пункт равен одной тысячной дюйма.

    Сопротивление проколу:  Сопротивление проколу комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние силы точечного давления и защищать продукт при грубом обращении. Этот метод используется на тяжелых двойных и тройных стенках в качестве альтернативы разрыву.

    Стандартный контейнер с прорезями (RSC): Коробка, изготовленная из цельного листа гофрированного картона. Лист имеет надрезы и прорези для возможности складывания. Створки, отходящие от боковых и торцевых панелей, образуют верх и низ коробки. Два внешних клапана составляют половину ширины контейнера, чтобы в сложенном виде они встречались в центре коробки. Направление канавки может быть перпендикулярно длине листа (обычно для RSC с открыванием сверху) или параллельно длине листа (обычно для RSC с торцевым отверстием).

    Оценка или линия оценки:  Отпечаток или складка на гофрированном или твердом волокне, сделанные для позиционирования и облегчения сгибов.

    Лист с насечками и прорезями:  Лист гофрированного картона с одной или несколькими насечками, прорезями или прорезями. В дальнейшем может быть определено как заготовка коробки, часть коробки, лоток или обертка, часть перегородки или внутренняя часть упаковки.

    Шов:  Соединение, образованное любым свободным краем створки или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, стежками или клеем в процессе закрывания контейнера. .

    Установочные коробки:  Коробки квадратной формы, с одним комплектом запечатанных торцевых клапанов, готовые к наполнению продуктом. Изделие, упакованное для перевозки в полностью собранном или собранном виде.

    Лист:  Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с надрезами на гофре, когда эта операция выполняется на гофроагрегате. Также прямоугольник любого из составных слоев тарного картона, бумаги или полотна картона, разматываемого с рулона.

    Прорезь:  Разрез, сделанный в листе ДВП без удаления материала.

    Надрез:  Неглубокие надрезы ножом, сделанные в заготовке коробки, позволяющие сложить ее клапаны и боковые стороны в транспортировочную коробку.

    Разделительный лист:  Плоский лист материала, используемый в качестве основы, на которой можно собирать, хранить и транспортировать товары и материалы.

    Прорезь:  Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанного в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала. Обычно ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).мм).

    Прочность при штабелировании:  Максимальная нагрузка на сжатие, которую контейнер может выдержать в течение определенного периода времени при заданных условиях окружающей среды/распределения без разрушения.

    Прочность на растяжение:  Указывает сопротивление тарного картона разрушению, когда его втягивают в оборудование или через него в процессе обработки и печати.

    Тубус:  Лист из комбинированных досок, надрезанный и сложенный в многостороннюю форму с открытыми концами.

Добавить комментарий

Ваш адрес email не будет опубликован.
