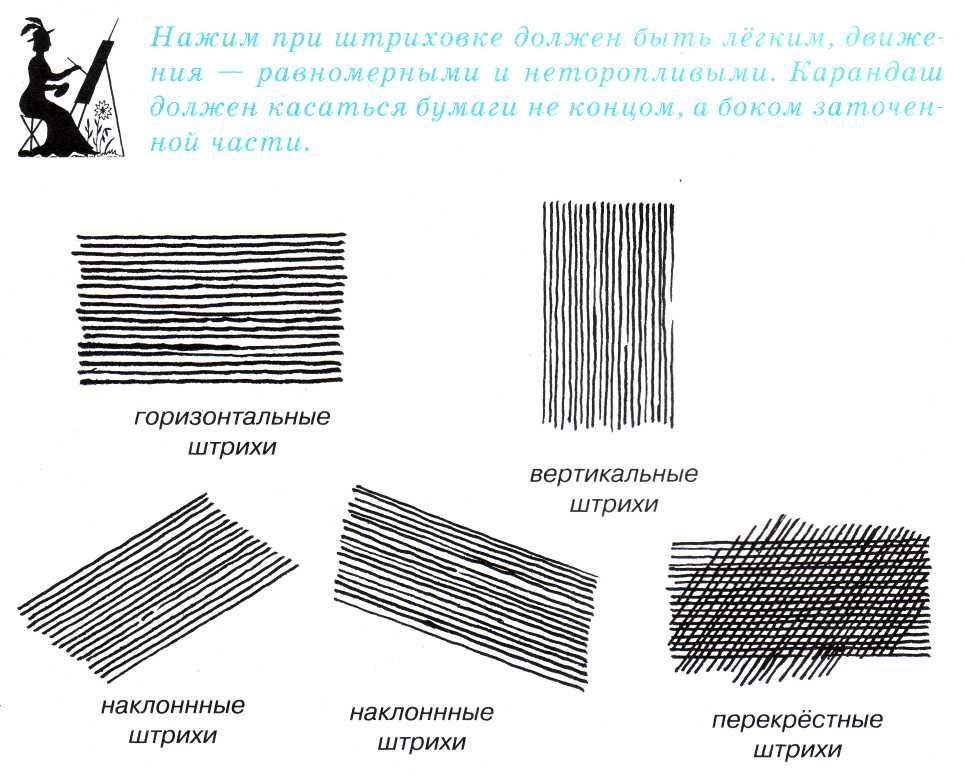

Частота штриховки должна быть одинаковой для всех выполняемых в одном и том же масштабе сечений данной детали. Расстояние между линиями штриховки может быть выбрано в пределах от 1 до 10 мм в зависимости от площади, подлежащей штриховке. Штриховку в случаях, изображенных на рис. 232, выполняют от руки. [1]
Штриховку следует наносить под углом 45 к рамке чертежа. Частота штриховки может изменяться от 1 до 10 мм в зависимости от масштаба чертежа. Расстояние между линиями штриховки, как и в машиностроительном черчении, должно быть одинаковым для одного и того же элемента. [2]
Линии штриховки должны наноситься с наклоном влево или вправо, но в одну сторону на всех сечениях. Частота штриховки должна быть одинаковой для всех выполняемых в одном и том же масштабе сечений данной детали. [3]
Графические обозначения материалов в сечениях на чертежах. |
Расстояние между параллельными линиями штриховки ( частота) должно быть в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразия штриховки смежных сечений. Принятая частота штриховки должна быть одинаковой для всех сечений детали, выполненных в одном масштабе. [5]
| Простановка размеров и высотных отметок на разрезах.| Простановка высотных отметок на фасаде. [6] |
Расстояние между прямыми линиями штриховки в отдельных обозначениях устанавливается в пределах существующих стандартов, с изменениями в зависимости от масштаба чертежа. При этом принятая частота штриховки должна быть одинаковой для одного и того же материала как в пределах одного чертежа, так и на всех одномасштабных видах одного и того же элемента. [7]
Чертеж сборочной единицы с упрощенным изобра – – – – – жением составной части.
[8] |
В разрезах и сечениях смежные детали штрихуются в разные стороны или в одну сторону – со смещением штрихов или с изменением расстояния между ними. На различных изображениях наклон и частота штриховки каждой детали сохраняются одинаковыми. [9]
| Подъемно-транспортное оборудование зданий. [10] |
При изображении условных обозначений строительных материалов штриховка выполняется тонкими параллельными линиями толщиной 6 / 3 и менее, где b – толщина линий обводки контура. Принятая в обозначении одного материала частота штриховки должна быть одинакова как в пределах одного чертежа, так и на всех видах какого-либо изображаемого элемента. [11]
| Чертеж сборочной единицы с упрощенным изображением составной части. [12] |
В разрезах и сечениях смежные детали штрихуются в разные стороны или в одну сторону – со смещением штрихов или с изменением расстояния между ними.
На различных изображениях наклон и частота штриховки каждой детали сохраняются одинаковыми.
[13]
В разрезах и сечениях смежные детали штрихуются в разные стороны или в одну со смещением штрихов или с изменением расстояния между ними. На различных изображениях наклон и частота штриховки каждой детали сохраняются одинаковыми. [14]
Исходными данными для разработки топологии микросхемы являются электрическая принципиальная схема с перечнем элементов, техническое задание, технологические ограничения. При разработке чертежа необходимо учитывать методы получения элементов схемы и очередность нанесения слоев. При выполнении топологических чертежей используют условные обозначения типов слоев. Резистивный слой изображают площадками с точечным фоном; проводники, контактные площадки, обкладки конденсаторов заштриховывают тонкими линиями с углом наклона к контуру чертежа 45, различая их между собой направлением и частотой штриховки.
[15]
Страницы: 1
ГОСТ 2.306-68 – Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.306-68
Группа Т52
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
Unified system for design documentation. Graphical designations of materials and rules for their representation
МКС 01.080.30
Дата введения 1971-01-01
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 758
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
3.
(Исключен, Изм. N 4).
4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 21.501-93 | 4 |
6. ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, 4, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г., июне 2006 г. (ИУС 11-80, 12-87, 7-89, 9-2006)
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 2).
1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.
Черт.1a
(Введен дополнительно, Изм. N 1).
2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.
1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
Таблица 1
Материал | Обозначение |
1. Металлы и твердые сплавы | |
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже | |
3. Древесина | |
4. Камень естественный | |
5. Керамика и силикатные материалы для кладки | |
6. Бетон | |
7. Стекло и другие светопрозрачные материалы | |
8. | |
9. Грунт естественный |
Жидкости
Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. N 1, 2).
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт.1.
а – сетка; б – засыпка
Черт.1
4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.
Таблица 2
Материал | Обозначения |
1. | |
2. Сталь рифленая | |
3. Сталь просечная | |
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п. | |
5. Стекло |
Металлы
Примечания:
1. (Исключено, Изм. N 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт.2а) или к его оси (черт.2б), или к линиям рамки чертежа (черт.2).
Черт.2а
Черт.2б
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт.3 и 4).
Черт.2
Черт.3
Черт.4
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. N 1).
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. N 2).
7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах (черт.5 и 6). Линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.
Черт.5
Черт.6
Черт.7
(Измененная редакция, Изм. N 4).
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.8, 9).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.
Черт.8
Черт.9
9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.
(Измененная редакция, Изм. N 1).
10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).
При штриховке “в клетку” для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).
Черт.10
Черт.11
11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт.12).
(Измененная редакция, Изм. N 1).
Штриховка слишком плотная или недостаточно плотная (проблемы с масштабом штриховки)
Выпуск
Один из ваших люков выглядит не совсем правильно.
Он может быть слишком плотным или недостаточно плотным, когда вы размещаете его на своем рисунке. Линии, составляющие штриховку, могут отображаться слишком далеко друг от друга, или штриховка может казаться полностью сплошной, и/или вы вообще не можете видеть линии.
Например, люк может выглядеть так, как поставлен…
… когда это должно выглядеть так:
Эта проблема может относиться к нескольким типам люков, в том числе:
- Посадочные люки (почвопокровные и кустарниковые участки)
- Справочные примечания к люкам (справочные примечания по площади/объему)
- Универсальные люки
- Ирригационные люки (например, места для капельниц и капельного шланга)
Является ли штриховка сплошным цветом, а не образцом штриховки? Возможно, у вас возникла редкая проблема с настройкой MaxHatch . Решение >
Причина
Проблемы с плотностью штриховки могут быть вызваны:
- Проблема с масштабом, который вы установили для своего чертежа, или с масштабом самой штриховки
- Штриховка настроена на параметр Stipple .
- Если штриховка отображается сплошным цветом: более редкая проблема с параметром MaxHatch .
Как правило, масштаб штриховки определяет ее плотность при размещении на чертеже. Масштаб штриховки — важный параметр, которым часто пренебрегают.
Решение
Шаг 1: Это точечная штриховка?
У вас есть пунктирный узор, выбранный для проблемной штриховки?
Если это так, проблема может возникнуть из-за того, что вы используете аннотативное масштабирование, которое плохо работает с шаблонами штриховки Stipple.
Вы можете:
- Используйте другой образец штриховки или
- Следуйте нашим инструкциям, чтобы отключить аннотативное масштабирование.
Вы не используете пунктирную штриховку или ваша штриховка по-прежнему размещается с неправильной плотностью после того, как вы отключили аннотативное масштабирование и/или выбрали другой шаблон? Перейдите к шагу 2.
Шаг 2. Проверьте, не возникла ли у вас проблема с MaxHatch.
Штриховка отображается сплошным цветом, хотя должна иметь четкий рисунок штриховки? Возможно, у вас проблема с настройкой MaxHatch. Если да, то вот что делать.
Шаг 3: Проверьте масштаб штриховки.
3А. Разместите пример штриховки с помощью нашего инструмента Hatch .
3Б. Следуйте нашим инструкциям, чтобы проверить единицы измерения на чертеже, нарисовав линию 9единицы длины. Таким образом, вы можете определить, установлены ли ваши единицы измерения в дюймах, футах, метрах и т. д.
Если единицы установлены неправильно, используйте наш инструмент Scale для правильной установки единиц.
3C. При открытом инструменте Scale убедитесь, что масштаб установлен правильно.
В примере, показанном справа, масштаб установлен на 1 дюйм = 20 футов, что означает, что установлен начальный масштабный коэффициент 20,0.
3D. Введите LANDFXANNO в командной строке и нажмите Введите .
Убедитесь, что аннотативное масштабирование отключено.
3E. Введите ИЗМЕРЕНИЕ в командной строке и нажмите Введите . Убедитесь, что текущая настройка ИЗМЕРЕНИЕ верна для системы измерения, которую вы используете на этом чертеже. ИЗМЕРЕНИЕ должно быть установлено на:
- 0 для чертежа в британских единицах (т. е. дюймов или футов) или
- 1 для метрического чертежа (т. е. метров или сантиметров)
Выберите образец штриховки ANSI31_2 и нажмите Редактировать .
Эта конкретная штриховка является стандартной штриховкой AutoCAD, поэтому мы рекомендуем использовать ее при устранении неполадок масштаба штриховки.
Наш масштаб по умолчанию для этого шаблона равен 0,6.
Если масштаб штриховки отличается от 0,6, вероятно, пользователь Land F/X в вашей сети отредактировал масштабные коэффициенты штриховки. Если это так, мы рекомендуем удалить файл XML для этого штриховки из папки LandFX/Штрих . В этом примере мы имеем дело с штриховкой сайта, поэтому вам нужно удалить файл _site_xml .
Система загрузит версию файла XML по умолчанию при следующем использовании того же типа штриховки, и масштаб будет скорректирован.
3G. Поместите этот же образец штриховки на свой рисунок.
3H. Введите PROP в командной строке и нажмите Введите , чтобы открыть панель свойств .
Выберите только что размещенную штриховку и проверьте ее масштаб.
В этом примере масштаб штриховки составляет 12,0, что достигается путем умножения масштаба штриховки 0,6 на масштаб графика 20,0.
3i. Вы также можете взорвать люк и измерить расстояние между линиями. В этом примере результат будет 1,5.
3J.
Скопируйте следующее в командную строку, включая скобки: (findfile “acad.pat”)
Затем нажмите Введите .
Теперь вы увидите расположение файла acad.pat , который должен находиться в пути поддержки AutoCAD, аналогично тому, что вы видите слева.
Имейте в виду, что некоторые ИТ-администраторы могут настроить систему иначе. Если вы чувствуете, что загружаете acad.pat из неправильного места, обратитесь к ИТ-администратору вашего офиса. Если вы являетесь ИТ-администратором вашего офиса, вы можете попробовать восстановить настройки AutoCAD по умолчанию.
Что делать, если это штриховка Land F/X по умолчанию
Что делать, если штриховка, вызывающая проблему с масштабированием, является одним из шаблонов Land F/X и, следовательно, не входит в acad.pat файл? Например, предположим, что у вас возникла проблема с масштабированием люка 9.0031 LFX-АНД . Если да, то вот что нужно сделать:
• Откройте наш инструмент Hatch и прокрутите список штриховок вниз, чтобы найти LFX-ANDES .
Выберите этот шаблон и нажмите Изменить .
Обратите внимание на масштабный коэффициент — в данном случае значение по умолчанию равно 0,6.
Также обратите внимание, что диалоговое окно имеет имя файла в качестве штриховки.
• Разместите штриховку и выберите ее.
Проверьте его масштаб на панели Свойства (в данном случае он правильно масштабирован на 12,0)
• Растяните штриховку и измерьте расстояние между линиями. В этом случае расстояние будет примерно 1,8 фута.
• Наконец, подтвердите, что система использует правильное определение штриховки, скопировав в командную строку следующее, включая скобки: (findfile “LFX-ANDES.pat”)
Если вы проверяете другой люк, замените LFX-ANDES именем этого люка.
Местоположение PAT-файла люка отобразится в командной строке. В этом примере мы видим, что он находится в папке LandFX/Patterns .
На этом этапе вы можете удалить PAT-файл этого люка из этого места. Свежая версия будет загружена при следующем выборе того же люка.
Какие свойства штриховки можно определить в Advance CAD? · Graitec Advantage
Функция «Штриховка» является популярным выбором для детализации 2D-чертежей в Advance CAD. Это инструмент с широкими возможностями настройки, поскольку пользователь может изменять шаблоны, масштабирование, интервалы и другие атрибуты. Свойства шаблона доступны как для предопределенных, так и для пользовательских шаблонов штриховки.
Как задать свойства шаблона штриховки
В окне Граничная штриховка нажмите кнопку Свойства шаблона и в раскрывающемся меню «Тип шаблона» выберите «Предварительно заданный» или «Определенный пользователем». Вы можете выбрать параметры узора или скопировать узор из образца узора, уже имеющегося на вашем чертеже. Штриховка может быть ассоциативной или неассоциативной.
Рис. 1 Расположение команды «Штриховка» на панели Draw вкладки ленты Home
Параметры в свойствах массива 9
Раздел свойств
- Тип шаблона: Вы можете выбрать один из двух типов: «Предопределенный» и «Определенный пользователем».
- Предопределенный : выберите этот вариант, если вы хотите использовать образец штриховки из стандартных файлов или файлов библиотеки образцов штриховки ISO;
- Определяется пользователем : позволяет определить новый образец штриховки
Рисунок 2 Выбор типов шаблонов: «Определенный пользователем» или «Предопределенный»
- Цвет : позволяет выбрать цвет шаблона штриховки. Это может быть BYLAYER , BYBLOCK , предопределенный цвет или пользовательский цвет .
- Масштаб : этот параметр доступен только для предопределенных образцов штриховки.
Введите число, чтобы задать масштаб образца штриховки. Чем меньше число, тем плотнее будет узор внутри заданной границы; чем больше число, тем меньше штриховки уместится в пределах границы.
Рисунок 3 Примеры ввода различных масштабов: Слева – Масштаб 10; Справа – Масштаб 40
- Угол : Введя число, вы зададите угол поворота образца штриховки в градусах относительно границы. При вводе положительных чисел рисунок будет вращаться по часовой стрелке, а при вводе отрицательных чисел — против часовой стрелки
Рисунок 4 Примеры ввода различных углов: Левый – 0 градусов; Вправо – 45 градусов
- Интервал : Этот параметр доступен только для пользовательских образцов штриховки. Введите число, чтобы задать расстояние между линиями штриховки. Ввод меньшего числа приведет к тому, что линии штриховки будут расположены ближе друг к другу. Ввод большего числа приведет к тому, что линии штриховки будут размещены дальше друг от друга, а меньший образец будет помещаться в пределах границы.
Рисунок 5 Выбор расстояния между люками
- Ширина пера ISO : Этот параметр доступен только для предопределенных шаблонов штриховки и шаблонов штриховки ISO. Введите число, чтобы указать ширину линии штриховки для шаблонов штриховки ISO.
Рисунок 6 Примеры различных вводов ширины пера ISO
- Перекрестная штриховка : Этот параметр доступен только для пользовательских шаблонов штриховки. Установите этот флажок, чтобы наложить еще одну копию шаблона под углом 90 градусов поверх оригинала.
. изменить его границы. Рис. 8 Например, если две линии не пересекаются в одной и той же точке, но расстояние между их конечными точками находится в пределах допуска штриховки, они будут считаться закрытыми и, таким образом, будут использоваться для создания границы образца штриховки. Advance CAD автоматически рассчитывает допуск штриховки в зависимости от размера окна программы.
