Расшивка швов в кирпичной кладке требуется для облагораживания вида дома

Чтобы кирпичные стены вновь построенных зданий выглядели законченными, применяется расшивка швов кладки из кирпича. Такая операция осуществляется в том случае, когда дом предполагается отделать снаружи без использования иных декорирующих строительных материалов. Известны разные виды расшивки: выпуклые и вогнутые, горизонтальные и вертикальные. Эти способы отделки остаются довольно популярными, поскольку кирпичные дома активно возводятся и сейчас.

Расшивка швов позволяет улучшить фасад дома.

Как полагают специалисты, с помощью расшивки швов кирпичной кладки можно украсить не только новые стены, но и состарившуюся кладку.

Каждый из подобных случаев имеет некоторые особенности.

Содержание

  • 1 Для чего нужны расшивки
    • 1.1 О разновидностях швов
  • 2 Как делается расшивка
    • 2.1 Что советуют специалисты
  • 3 Вместо заключения

Для чего нужны расшивки

Расшивка для кирпичной кладки выполняет несколько функций. Помимо решения чисто эстетических задач, с помощью таких операций:

  • уплотняются швы между кирпичами;
  • возрастает прочность кладки;
  • улучшается теплоизоляция дома;
  • повышаются гидроизоляционные качества.
Ошибки в расшивке швов.

Все это способствует тому, что эксплуатационный срок кладки увеличивается. Правильно и грамотно проделанная расшивка кирпича делает внешний вид здания нарядным и аккуратным. Как показывает практика, расшивку можно сделать самостоятельно.

Перед принятием решения о корректировании швов кладки из кирпича следует внимательно исследовать состояние кладки. При возведении стен из кирпича необходимо контролировать, чтобы строители пользовались только качественными материалами, состав и форма которых не вызывает сомнений. В таких условиях можно говорить об одинаковой толщине межкирпичных стежек. Встречаются случаи, когда горизонтальные швы (1,2-1,5 см) делаются толще вертикальных (0,8-1,5 см).

О разновидностях швов

Они различаются своей формой и глубиной. Здесь следует сказать о:

  1. Швах «вподрезку». Такие стежки делать легче всего, поэтому большинство строящихся объектов возводится именно с ними. Технологически шов выполняется следующим образом: поверхность стены очищается от излишков монтажного раствора, далее строчки обрабатывают щеткой с жестким ворсом. В результате появляются четкие контуры шва.
  2. Вогнутых швах. Чтобы создать канавки с такой формой, придется отыскать специализированный инструмент. Если нет готовых приспособлений, сгодятся и самодельные изделия. Они называются расшивками. Делается это так: с помощью ручного инструмента, рабочая поверхность которого имеет полукруглое сечение, лишний раствор удаляется из канавки.
  3. Скошенных строчках. В этом случае хорошо заточенный край кельмы подрезает полоску раствора под острым углом (глубина прорезки варьируется в пределах 3-4 мм).
Формы расшивки.

Здесь нужен специфический инструмент. Помимо упомянутых видов швов можно вспомнить также о выпуклых и двухрезных стежках. В них сочетаются воедино выпуклые и вогнутые сегменты, а канавки обретают силуэт волны.

Когда делается расшивка для кирпичной кладки, то необходимо четко соблюдать последовательность декорирования швов.

  1. На первом этапе нужно обрабатывать строчки по вертикали, а затем уже переходить к формированию горизонтальных швов (так стена выглядит более аккуратной).
  2. Расшивка для кирпичной кладки выполняется только в пасмурную погоду и при повышенной влажности воздуха. Данные отделочные работы нежелательно проводить под дождем либо на ярком солнце.

Если же налицо неблагоприятные погодные условия, то целесообразно повременить с расшивкой, чтобы раствор не напитался лишней влагой или не высох слишком быстро. Подготовленную зону при дожде желательно основательно укрыть куском полиэтиленовой пленки.

Как делается расшивка

Расшивка швов кладки оптимально располагается по времени лишь после окончания строительства дома и усадки здания. Лишний раствор из кладки удаляется, а швы углубляются на пару сантиметров. Затем веником либо щеткой аккуратно вычищается цементная пыль или крошки раствора. Старая кладка обновляется по той же схеме (старый раствор счищается хорошо заточенным инструментом). Едва сухой мусор будет удален, стена со швами увлажняется (особенно это касается обрабатываемого сектора).

На следующем этапе необходимо подготовить раствор. Современные строймаркеты предлагают от производителей широкую гамму сухих монтажных смесей. Потребителю надлежит только добавить воду и тщательно размешать выбранную композицию сухих компонентов. Лучше всего воспользоваться дрелью с насадкой, так как делать это вручную довольно утомительно. Рекомендуется разводить такое количество раствора, которое понадобится в ближайшее время.

В случае отсутствия готовой смеси расшивка швов кирпичной кладки проделывается с помощью раствора, приготовленного своими руками. Для этого желательно использовать стандартный набор ингредиентов. Чтобы получить хороший раствор для расшивки, надо взять одну часть цемента, такое же количество извести и смешать их с 10 частями песка. В полученную смесь добавляется вода. Жидкости требуется столько, чтобы получить густую и эластичную суспензию. При этом нужно помнить, что вновь приготовленный раствор сохраняет свои качества лишь в течение первых двух часов.

Что советуют специалисты

Нанося массу раствора на швы, нужно постоянно контролировать однородность смеси. В ней не должно быть комков, иначе сделать гладкий шов будет трудно. Вначале следует нанести большое количество смеси, а затем убрать лишнее.

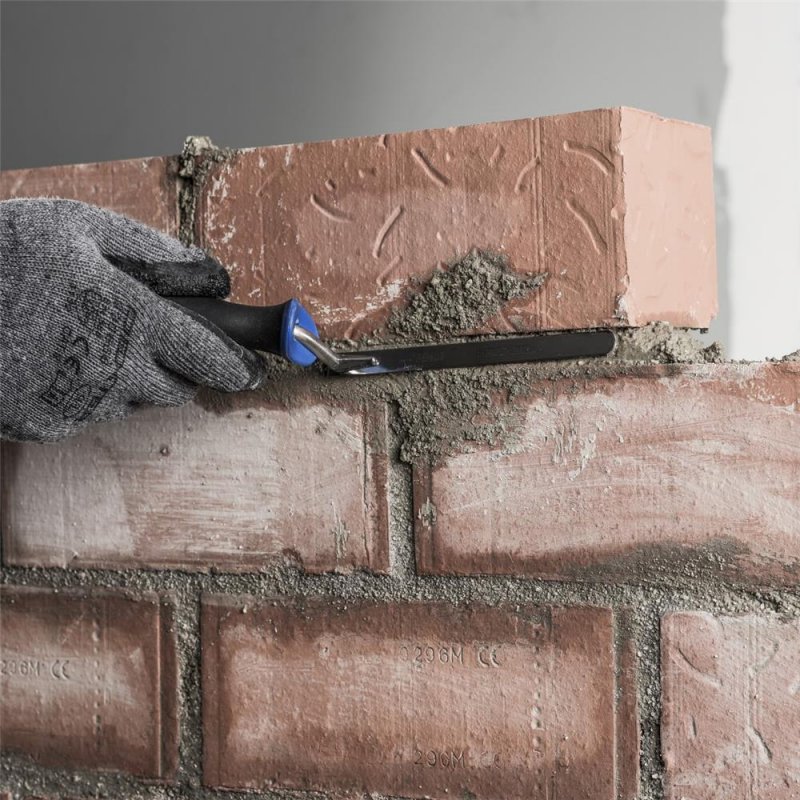

Когда раствором заполняются вертикальные швы, то это следует проделывать с вдавливанием. Так можно избавиться от ненужного воздуха, разделяющего сухой и влажный пласты раствора. Горизонтальные строчки обрабатываются аналогично (используется инструмент, который имеет более длинную рабочую часть).

Вместо заключения

В финале формируются желаемые силуэты канавки. Чтобы получить вогнутый шов, можно применить пластиковую трубу либо шланг. Для создания скошенной строчки сгодится деревянная рейка. Заглубленный шов проделывается деревянным колышком.

Швы кирпичной кладки, расшивка швов, делаем правильно.

Красиво выполненную кирпичную кладку отличает безупречная линия швов. Строгую геометрию расшивки швов можно уверенно назвать заключительным аккордом возведения кладки. Однако, произвести расшивку необходимо по правилам, четко и плавно ведя специальный нож. Как рекомендуется делать расшивку, чтобы не дрогнула рука?

Содержание

  • 1 Особенности кирпичной кладки
  • 2 Виды расшивки кладки из кирпича
  • 3 Какой инструмент используют для расшивки швов
  • 4 Раствор для расшивки
    • 4.1 цветные шовные растворы для расшивки
  • 5 Как произвести расшивку швов собственноручно

Особенности кирпичной кладки

Кладку кирпичную при возведении перегородок и стен дома выполняют согласно определенной схеме – перевязке. Перевязка позволяет возводить стену с равномерно распределенной нагрузкой по всей поверхности.

По окончании процесса возведения кладки из кирпича предполагается производить расшивку швов. На конечный результат возведения кладки из кирпича влияют следующие факторы:

•        размеры и цвет кирпича

•        конфигурация шва, отделка и цвет

•        качественное выравнивание кладочного шва.


Качественное выравнивание и уплотнение шва является обязательным мероприятием. Для отделочных работ кладочных швов используют такие техники:

•        уплотнение и оштукатуривание.

При уплотнении кладочного шва формованный или оштукатуренный швы могут иметь треугольный, округленный и прямоугольный профили. Вид профиля зависит от глубины помещения ножа для расшивки в шов и его угла наклона при работе.

Напомним, что согласно СНиП, размер швов кирпичной кладки составляет: для вертикального шва 8-15 мм, для горизонтального – 10-15 мм.

Виды расшивки кладки из кирпича

Существуют следующие виды расшивки швов кладки:

•        заподлицо (прямоугольная вподрезку)

•        прямоугольная заглубленная

•        вогнутая полукруглая

•        скошенная.

Расшивка заподлицо наиболее используемый вид уплотнения шва. Технология состоит из заполнения шва раствором, последующего срезания излишков с использованием специального ножа и последующей обработки шва щеткой с длинным жестким ворсом. Расшивку заподлицо отличает внешне четкая линия шва. Глубина шва достигает 5 мм.

Прямоугольную расшивку заглубленную используют при создании декоративной отделки кладки. Технологически расшивка предполагает первоначальное удаление из швов раствора, а затем последующее наполнение новым раствором (глубина до 6 мм) и уплотнение с помощью округлого окончания нагеля.


Вогнутая полукруглая расшивка имеет характерный профиль, который создают с использованием полукруглого ножа при срезании излишков раствора из шва. Шов имеет глубину 4-6 мм.

Скошенный вид расшивки основан на специфичном положении расшивочного ножа, направленном под острым углом при срезании раствора. Для этих целей используют остро заточенный нож, позволяющий опускать инструмент в шовный материал на глубину до 4 мм.

Естественно, произвести расшивку можно только с использованием специального инструмента.

Какой инструмент используют для расшивки швов

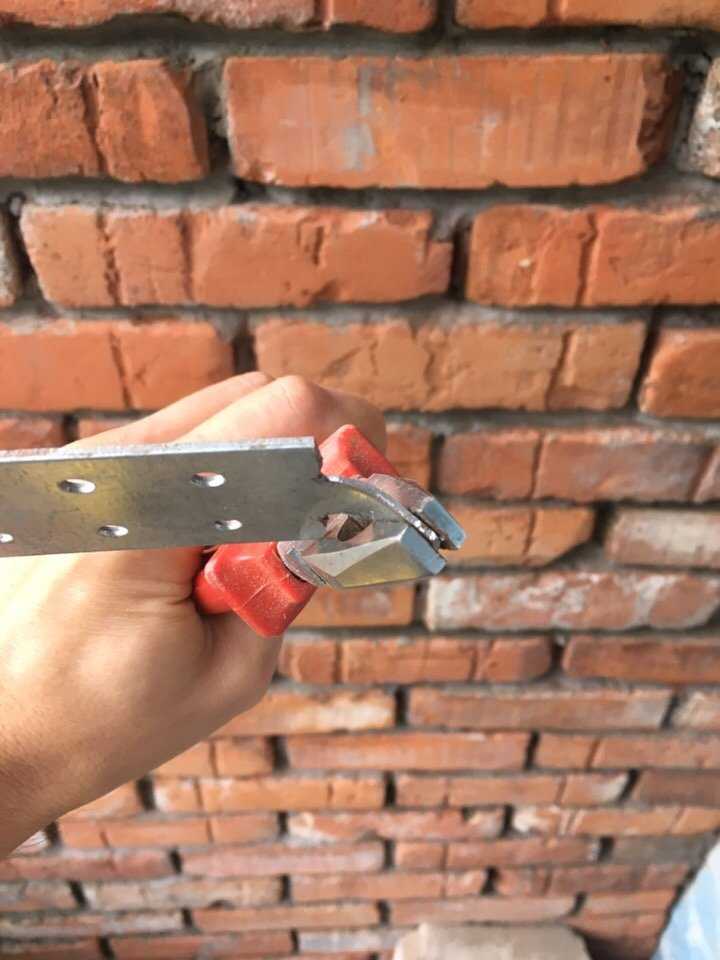

Ручной инструмент для расшивки представляет собой кельму с длиной ручкой. Кельмы для швов кирпичной кладки могут иметь плоскую, полукруглую внешнюю и внутреннюю рабочую часть шириной от 8 до 12 мм.

Окончание ножа кельмы формирует профиль шва на кладке. Инструмент для расшивки шва изготавливают из стали.

Раствор для расшивки

Раствор для расшивки, например ОСНОВИТ БРИКФОРМ Т, предназначен для кладки из кирпича, имеющего среднее водопоглощение.

Для расшивки используют готовый кладочный раствор, который обладает консистенцией сырой земли.

Состав раствора цементно-известковой смеси: 1часть – цемент, 1 часть – известь,10 частей – песок мелкозернистый.

Содержание воды в расшивочных растворах должно не превышать 15 процентов.

Подобранный гранулометрический состав смеси раствора позволяет просто и быстро производить расшивку швов, а прочность раствора (более 15 Мпа) обеспечивает долговечность шва. Кроме того, состав раствора предотвращает появление высолов на поверхности кирпичной кладки, обеспечивая стойкость шовного материала.

Нанесение раствора для расшивки на рабочую поверхность выполняют сухим способом. Поэтому произвести расшивку шва собственноручно не составляет труда.

цветные шовные растворы для расшивки

Цветные растворы шовные, например weber ZK557, используют для декоративных целей для керамической, силикатной кладки, клинкерного кирпича и блоков. Материал обладает теми же качествами, что и основной раствор для расшивки.

Долговременную цветность шва поддерживают цветные пигменты неорганического происхождения, входящие в состав смеси. Естественно, цветной расшивочный шов может украсить любую правильно выполненную кладку кирпичной поверхности.

Как произвести расшивку швов собственноручно

Важно помнить, что процесс расшивки кирпичных швов и расшивки швов камня предполагает строгое соблюдение последовательности обработки. Первоначально обрабатывают все вертикальные, а затем горизонтальные швы. Для создания ровного шва первоначально строят углы для отслеживания толщины шва. Затем натягивают нить для каждого кладочного ряда. Напомним, что толщина швов по горизонтали составляет 12 мм, а по вертикали 10 мм.

Расшивку швов необходимо производит по определенной технологии. Это такие основные технологические шаги:

•        подготовка кирпичной кладки

•        приготовление рабочего раствора

•        расшивка шва с использованием инструмента.

Чтобы шов получился ровным, при работе рекомендуется воспользоваться уровнем или правилом.

Перед нанесением кладочного раствора рабочую поверхность обильно смачивают водой, а после нанесения расшивочного материала швы очищают жесткой щеткой.

Произвести правильно расшивку кирпичного шва поможет данное видео.

Расшивка швов кирпичной кладки, инструмент, раствор

При облицовки здания кирпичом, важно чтобы расшивка швов кирпичной кладки была произведена правильно. За качество и долговечность постройки из кирпича отвечает надёжное заделывание швов, между отдельными блоками.

А также, с помощью затирки швов можно улучшить эстетичность всей постройки, которые первоначально могут выглядеть неаккуратно и небрежно. Статья познакомит с разновидностью и особенностями расшивки кирпичной кладки.

  • 1 Расшивка швов кирпичной кладки
    • 1.1 Варианты расшивки
    • 1.2 Расшивка швов своими руками
    • 1.3 Приспособления и инструменты, необходимые для расшивки швов
    • 1.4 Процесс приготовления раствора
    • 1.5 Алгоритм работы с готовой кладкой
    • 1.6 Рекомендации специалистов
    • 1. 7 Расшивка швов кирпичной кладки, итог

Процедура расшивки кирпичной кладки сводится к обрабатыванию и уплотнению между отдельными кирпичами швов. Расшивка оказывает благоприятное воздействие на внешний вид, усиливает устойчивость, повышает изоляцию кирпичного строения. Благодаря качественной расшивке строение приобретает гармоничный и законченный вид.

Расшивка производится при отделке внешних стен и оформлении внутренних. Для построек подверженных погодным условиям, расшивка является наиболее актуальным решением для сохранения целостности постройки. Но это не единственное её предназначение.

  • Если произвести между отдельными кирпичами качественную затирку, она поможет значительно сократить количество влаги, которая разрушает цементное основание непосредственно через стыки. Поэтому расшивка выступает в качестве защиты и увеличивает срок эксплуатации всего здания, снижает необходимость в частых и дорогих ремонтных, строительных работах по восстановлению кладки.
  • Выполняет функцию теплоизоляции, предотвращая утечку тепла через стыки кладки.
  • Расшивка внутренних стен обогащает интерьер и придаёт ему особый колорит.
  • Расшивка может применяться не только на кирпичной кладке, но и на основаниях из натуральных камней. Благодаря этому конструкции получают дополнительную прочность и более аккуратный, привлекательный вид.

Если вы стремитесь создать привлекательную постройку для долговременного использования, то пренебрегать важным этапом расшивки не стоит.

Варианты расшивки

Выделяют несколько видов расшивка швов:

  • Заподлицо или вподрезку. Считается самым распространённым и применяемым видом расшивки кирпичных швов. Процесс этой расшивки сводится к удалению с помощью инструмента – кельмы, лишнего раствора со стены. Потом, с помощью жёсткой щётки производится дополнительная обработка между кирпичных швов, которые приобретают идеальную гладкость и привлекательный вид.
  • Заглублённый прямоугольник. Несмотря на трудоёмкость и сложность выполнения этой расшивки, её применяют для создания эстетичного внешнего вида. Для этого на глубину 6 мм удаляют старую смесь, потом уплотняют швы. Для обработки стыков используют специальный округлый нагель.
  • Вогнутый. Тоже является одним из распространённых способов расшивки швов. Процесс сводится к устранению выступающего состава с последующей обработкой швов инструментом расшивка.
  • Вид расшивки скошенный производится с помощью кельмы, которая устраняет избыточный кладочный состав, формирую острый угол. При этом размер углубления не должен превышать 3–4 мм.

Расшивка швов своими руками

Следуя простой инструкции можно самостоятельно сделать расшивку швов кирпичной кладки. Обработка горизонтальных стыков производится только после вертикальных. Толщина кирпичной кладки должна учитываться и всегда быть под контролем в процессе расшивки. 10–15 мм оптимальный размер горизонтального шва, а 8–12 мм — вертикального.

Чтобы долговечность постройки не подвергалась серьёзным повреждениям, специалисты рекомендуют отказаться от крайностей создания крупных или слишком тонких швов. Заранее позаботьтесь о создании пустошовки пред облицовыванием стены. Она повысит сцепляемость основания и штукатурки.

Перед началом самостоятельной расшивки швов предварительно проведите подготовительные работы:

  • Обновите старую облицовку.
  • Позаботитесь о том, чтобы на глубине 15 мм между отдельными кирпичами не осталось старого состава. Используйте в качестве инструмента клин из дерева, который обезопасит кирпичи от повреждений.
  • Всю поверхность предварительно необходимо очистить от плесени, пыли и других включений.
  • Очень тщательно и аккуратно с помощью компрессора и щётки вычистите швы от грязи.
  • Произведите увлажнение швов.

В процессе расшивки необходимо следовать следующим рекомендациям:

  • Производя порядовку, срезайте выступающий раствор с учётом уровня самой кладки.
  • Используйте жёсткую щётку для очистки швов после застывания раствора.
  • Обработка вертикальных швов должна производиться сверху вниз, вдавливая внутрь инструмент.
  • С помощью деревянной рейки произведите обработку горизонтальных швов.
  • Выполните герметизацию всей кладки.
  • Устраните излишки раствора после его высыхания со всей поверхности стены.

Приспособления и инструменты, необходимые для расшивки швов

В процессе работы вам понадобятся следующие рабочие инструменты:

  • Мастерок.
  • Небольшой молоток.
  • Жёсткие щётки.
  • Кельма.
  • Деревянная ровная рейка длина которой превышает 1 метр.
  • Специальный пистолет.
  • Распылитель для увлажнения кирпичных швов.
  • Приспособление для формирования швов.

Процесс приготовления раствора

В период подготовки к основным работам необходимо позаботиться о приготовлении смеси. Для этого используйте воду, песок, цемент и белую извёстку. Если у вас нет возможности самостоятельно приготовить смесь, то её можно купить в строительном магазине. Но если раствор будете готовить самостоятельно, то следуйте схеме:

  • Смешайте в сухом состоянии в пропорциях 10:1:1 извёстку, цемент и песок.
  • Постепенно добавляя воду, добейтесь однородности консистенции.

Чтобы ускорить процесс получения однородной массы без грязи, камней и прочих ненужных включений, пред смешиванием компонентов произведите предварительную фильтрацию с помощью сита.

Алгоритм работы с готовой кладкой

Расшивка кирпичной кладки может производиться не только в процессе строительства, но и после окончания кладочных работ.

Поэтому способы расшивки, которые были рассмотрены выше, относятся к первому случаю. А процесс и нюансы расшивки готовой кирпичной кладки для второго случая будет рассмотрен ниже.

Если первоначально кладка была произведена без расшивки, то через некоторое время стыки будут подвергаться разрушению. Через них будут проникать влага и сырость, в результате чего на стенах могут образоваться трещины.

Чтобы предотвратить последующее разрушение, необходимо выполнить качественную расшивку. После очистки поверхности и увлажнения стыков, необходимо выполнить следующие работы:

  • Используйте шпатель для нанесения состава. Сопровождайте процесс вдавливанием раствора в стыки между кирпичных блоков.
  • Расшивка производится в период просыхания смеси, в момент достаточной пластичности. Производите расшивку последовательно, начиная с вертикальных швов, затем горизонтальных, двигаясь сверху вниз.
  • Для создания ровных линий используйте деревянную рейку.
  • После расшивки, используя жёсткую щётку, избавьтесь от излишков смеси, комков с поверхности стены.

Качественная расшивка выполняется не только на стеновой основе, но и на кирпичной печи. Поэтому вне зависимости от первоначального предназначения, кирпичная печь станет более надёжной.

Для этого процесса следуйте установленному порядку работ:

  • На глубине 10 мм устраняется раствор со стыков.
  • Тщательно очищается вся поверхность от пыли и загрязнений.
  • Используйте специальную расшивную пасту для заполнения всех имеющихся пустот.
  • Применяем особый инструмент для создания аккуратных и ровных швов.
  • Жёсткой щёткой устраните все излишки до того, как окончательно затвердеет смесь.

Рекомендации специалистов

  • Если кладка стены осуществлялась из жёлтого кирпича, то шов чёрного цвета стал бы отличным контрастом и подчеркнул оригинальность дизайна. Для этого белым составом заполняют кирпичный блок. Для создания необходимого оттенка используют подходящий пигмент.
  • Не стоит производить расшивку, если на улице держится высокая температура, которая высушит раствор слишком быстро. А также не стоит производить работы во время дождя, который пропитывает структуру влагой, понижая качество кладки.
  • Используйте электрическую бетономешалку для приготовления раствора в небольших количествах. Не укладывайте слишком жидкую или подсыхающую смесь. При первом температурном изменении это может привести к образованию трещин в швах.
  • Старайтесь использовать раствор однородной консистенции без мусора и посторонних включений.
  • Выбирая кельму для работ, обратите внимание, что она бывает двух видов: К-П – с заострённой верхней частью основы и скруглёнными уголками, и К-Б – лопатка треугольной формы.

Расшивка швов кирпичной кладки, итог

Для качественной расшивки кирпичной кладки необходимо приготовить хороший раствор и исправный рабочий инструмент. Производите работы внимательно, аккуратно, следуя инструкциям и правилам безопасности.

Это позволит создать надёжную кирпичную постройку с эстетичным внешним видом. А осознание, что все работы производились самостоятельно, вызовет искренний восторг и гордость.

Ещё статьи о кирпичной кладке:

  • Как заложить проем в стене кирпичом, инструкция
  • Какой кирпич применить для перегородки в бане
  • Кирпичная печь для дома своими руками, схемы
  • Кирпичная стена на кухне, плюсы и минусы современного интерьера
  • Кирпичный пол в интерьере, своими руками, инструкция
  • Кладка в полкирпича своими руками, как начинать
  • Кладка кирпича зимой, можно ли класть в мороз, добавки

Расшивка швов кирпичной кладки: приготовление раствора

Кирпич является одним из самых популярных материалов, применяемых в строительстве. Особое влияние на эстетичный вид всей постройки оказывает правильно выполненная расшивка швов кирпичной кладки. В проекте обязательно указывают ширину швов.

Она зависит от климатических условий, этажности и функционального назначения объекта строительства. Этот показатель влияет на прочность всего здания, без него сложно правильно рассчитать расход строительных материалов. С увеличением толщины швов уменьшается прочность постройки.

Содержание

  • Когда делают расшивку
  • Форма расшивки
  • Преимущества расшивки
  • Требования ко швам
  • Технология
    • На этапе строительства
  • Реставрация
  • Контроль

Когда делают расшивку

От ровности швов зависит прочность постройки

Когда возводимые стены не планируют снаружи утеплять и штукатурить, потребуется расшивка для кирпичной кладки. Чтобы не возникло сложностей при дальнейших работах, на этапе строительства подбирают ровный, однородный по форме и цвету кирпич.

Обязательно нужно контролировать, чтобы швы (горизонтальные и вертикальные) были одинаковой толщины. Расшивка швов для кирпичной кладки может быть выполнена как на этапе строительства, так и после его окончания.

Для получения качественных соединений и сокращения трудовых затрат швы расшиваются до того, как раствор, на который выкладывают кирпич застынет. Выкладывают несколько рядов кирпича, после этого оформляют шов.

Форма расшивки

Швы кирпичной кладки выполняют в различных вариантах:

ВидОписание
1Прямоугольная, вровень с поверхностьюФормируют обратной стороной шпателя. Текстуру делают гладкой или песочной. Чтобы получить второй вариант, проводят по раствору жесткой щеткой.
2Прямоугольная с углублениемПозволяет обозначить перевязку рядов. Не подходит для эксплуатации в климатических зонах с частыми осадками.
3ВогнутаяФормируют выпуклым инструментом, часто применяют для восстановления старой кладки с поврежденными кирпичами.
4ВыпуклаяФормируют инструментом с вогнутой формой.
5СкошеннаяДелают краем мастерка, располагая его под углом. Получают односрезные или двухсрезные швы, которые обеспечивают хороший отвод воды во время дождя.

Чтобы повысить эластичность кладки, специалисты часто делают горизонтальные промежутки немного шире, чем вертикальные.

Преимущества расшивки

Расшивка кирпичной кладки имеет множество преимуществ:

  • невысокая стоимость за счет того, что не требуется приобретение дорогостоящих отделочных материалов;
  • сокращается время выполнения работ по сравнению с нанесением штукатурных растворов или отделкой сайдингом, пластиком и др.;
  • высокая прочность и долговечность;
  • работу можно выполнить своими руками или привлечьсредней квалификации рабочих;
  • при надобности можно сверху выполнять любые отделочные работы.

Недостатком является низкая теплоизоляция стен по сравнению с использованием утеплительных материалов.

Требования ко швам

В морозные дни укладывайте кирпич с минимальным зазором

Долговечность кирпичной постройки зависит от качества материала, соблюдения технологии строительства и условий эксплуатации.

Важную роль играет размер шва для кирпичной кладки.

При неправильном расчете значительно снизится прочность постройки.

ШовСредняя толщина шваРазрешенный диапазон
Горизонтальный12 мм10-15 мм
Вертикальный10 мм

В армированной кладке шов должен быть больше на 4 мм, чем сумма диаметров пересекающейся между собой арматуры.

Если строительство ведут при минусовых температурах, увеличение промежутка в кладке приведет к тому, что влага в растворе может замерзнуть до того, как он застынет.

Во время размораживания лед превратится в воду, и вместо крепкого раствора получится сыпучая субстанция.

Для предотвращения таких неприятностей кирпич укладывают с минимальным зазором (до 5 мм), а в раствор добавляют наполнители, которые предохраняют от его замерзания.

Чем больше промежуток между строительными материалами, тем сложнее достигнуть равномерной плотности между ними. Из-за этого кирпич может получать дополнительные нагрузки на срез и изгиб, что приводит к его деформации.

Технология

На этапе строительства

Инструмент для расшивки вдавливают в раствор

Выкладывают несколько рядов, расшивку нужно успеть сделать до того, как кладочный раствор застынет.

Пошаговая инструкция:

  1. Весь раствор, который выдавливается наружу, на этапе укладки кирпича сразу срезают вровень с поверхностью. Это позволит сократить время выполнения дальнейших работ.
  2. Жесткой щеткой зачищают поверхность стены.
  3. Делают вертикальную расшивку, ведя инструмент сверху внизи вдавливая его в раствор. При этом уплотняется кладка, выходит воздух, что способствует повышению плотности цементного раствора и прочности всей конструкции.
  4. Чтобы ровно сформировать горизонтальный шов, к его нижней части прикладывают ровную рейку, под нее проводят инструментом для расшивки.
  5. Щеткой или метелкой очищают поверхность от цемента.

    Типы швов

Степень прижима инструмента нужно регулировать так, чтобы усилие было равномерным, это обеспечит красивый вид отделки.

Реставрация

При реставрации старый раствор удаляют на глубину 10 – 15 мм

В процессе эксплуатации при воздействии атмосферных явлений раствор постепенно выкрашивается из стены. Чтобы предохранить строительные материалы от разрушения, выполняют реставрационные работы.

Для этого сначала нужно подготовить поверхность:

  1. Удаляют старый раствор на глубину от 10 до 15 мм с помощью узкого деревянного клина или зубила и молотка.
  2. Счищают пыль и грязь со стен и из промежутков между кирпичами. Это можно сделать щеткой или аппаратом высокого давления. Пыль препятствует схватыванию между собой строительных материалов.

Затем подготавливают раствор для расшивки швов. Его можно купить или приготовить самостоятельно. Материалы смешивают в пропорции: 1 часть цемента, 1 часть извести и 10 частей песка. Готовят такой объем, который успеют расходовать за 1, 5-2 часа до его застывания. При необходимости добавляют красящие пигменты для бетона.

Если раствор получился жидким, можно удалить из него влагу, поместив в смесь сухой красный кирпич на несколько минут, он впитает в себя воду.

Контроль

Размер вертикальных и горизонтальных зазоров нужно контролировать во время проведения работ. Замеряют промежутки в 5-6 рядах, полученное число делят на количество рядов, отнимают размер кирпичей. Получившийся показатель должен соответствовать цифре, указанной в проектной документации.

При расчете учитываем, что ширина шва в кирпичной кладке должна быть одинаковой. Не должно быть так, что в одном ряду показатель составляет, например, 8 мм, а в другом 16 мм. Правильно рассчитанные показатели и четкое выполнение технологии работ обеспечат постройке надежность и долговечность.

Восстановление расшивки швов

Подробно ознакомиться с ценами на наши услуги можно в ПРАЙСЕ

Влияние температурных и природных факторов, постепенно приводит к эрозии и постепенному разрушению раствора в швах каменной и кирпичной кладки. На месте отколовшихся кусков раствора стыки оголяются и проникая сквозь них ветер и дождь увеличивают сырость внутри дома.

Еще одной причиной возникновения трещин в стыках кладки является применение непластичного, жесткого раствора. Хотя ремонт поврежденных швов расшивки технически не сложен, однако он требует значительных временных затрат. Поэтому лучше всего за один прием восстанавливать швы на небольшом участке стены, постепенно охватывая всю ее площадь.

Этапы нанесения раствора на шов

Для начала необходимо очистить старый шов от сколов и грязи. Для этого можно использовать деревянную рейку, очищая шов примерно на 12 мм. Места, не счищающиеся рейкой, следует отбить зубилом или другим подходящим инструментом, а после этого зачистить швы жесткой щеткой.

Для того чтобы камни или кирпичи кладки не впитали слишком много воды нового раствора, стену следует предварительно обрызгать водой. Раствор готовится в следующей пропорции: цемент – 1 часть, известь – 1 часть и строительный песок – 6 частей. Приготовив некоторое количество раствора по этой пропорции, нужно переложить его на штукатурный сокол.

На тыльную сторону расшивки нужно наложить небольшую «колбаску» раствора и плотно вдавить ее в вертикальный стык. Надо постараться все это проделать так, чтобы раствор не стекал вниз, так как полностью этого избежать не удастся, то лучше подложить снизу сокол. При этой операции нужно постараться избежать загрязнения поверхности кирпичей раствором, так как от этого на них останутся пятна. Подобным образов можно расшить и горизонтальные швы, причем на данном этапе форма шва не играет важной  роли.

После того, как раствор затвердел настолько, что держит отпечатки пальцев, можно придать ему соответствующую форму. Формовку нужно проводить в соответствующий момент, когда раствор оптимально подходит для этого, поэтому расшивка швов стены, обычно проводится по частям. Предпочтительнее формовать швы, таким образом, который уже присутствует в кладке, но можно выбрать и новый профиль шва, оптимально подходящий именно для местных погодных условий.

После окончания расшивки и затвердения швов, их следует зачистить щеткой для удаления излишков раствора.

Виды профилей расшивки

Приведенные здесь на рисунке швы, наиболее распространенные для кирпичных кладок. Для большинства видов каменной кладки лучше всего подходит затертый заподлицо шов. Между плитами тесаного камня швы более сложные и являются прерогативой специалистов.

Вогнутый шов

Этот вид шва хорошо подходит для старой кирпичной кладки, когда из-за качества кирпичей нет возможности создания другого прочного шва. Обычно каменщики делают вогнутый шов с помощью специального инструмента – рустовки похожего на салазки саней с прикрепленной ручкой. Но можно изготовить и импровизированный инструмент для этой цели из обрезка трубы или стержня (следует использовать только изогнутую часть приспособления, в противном случае можно просто выдавить раствор из стыка). Вогнутый шов получается в том случае, если проводить согнутой частью инструмента вдоль шва. Выполнив вертикальные швы, затем можно перейти к горизонтальным. После окончания профилирования швов, с помощью щетки можно придать им шероховатый вид, так, чтобы они выглядели как бы выветренные непогодой

Ровный шов (заподлицо)

Самый простой в изготовлении вид шва. Ребром кельмы раствор с сокола соскребается заподлицо с кладкой, после этого, с помощью жесткой щетки наносится фактура «обнажая» песочный заполнитель цементного раствора.

Прямоугольный шов

Этот вид шва используют, когда нужно подчеркнуть перевязку кладки. Для стен сильно поверженных влиянию непогоды такие швы не подходят. Делаются они следующим образом: из новых швов удаляется раствор на глубину, примерно 6 мм, а после этого оставшийся раствор вжимается внутрь, слегка разравниваясь деревянной рейкой или круглым стержнем для нарезки нагелей.

Скошенный шов

Наклонный профиль такого шва обеспечивает водосток. Сделать такой шов, можно из свежего раствора используя край расшивки. Сначала делаются вертикальные швы, при этом им придается наклон или вправо, или влево, но при этом нужно соблюдать одно направление наклона на всей стене. После этого формируются горизонтальные швы, таким образом, чтобы у основания шва раствор немного выдавливался перед кирпичами.

После этого, с помощью специальной расшивки с изогнутым на 90 градусов лезвием срезается этот излишек раствора. Направление разшивки вдоль швов осуществляется с помощью деревянной рейки, на концах которой прибиты деревянные бруски, для того, чтобы она не касалась кирпичей. Совместив планку с нижним краем шва, вдоль нее проводят расшивкой и снимают выступающий раствор.

Изогнутая расшивка

Этот инструмент предназначен для удаления остатков раствора из швов кирпичной кладки. Ее можно изготовить и самостоятельно, согнув металлическую полосу и обмотав место для ручки изолентой. Для этой цели можно использовать и старый нож, предварительно нагрев на горелке и согнув его,

Красители для цементных растворов

Иногда для подбора нужного оттенка раствора расшивки кирпичной кладки, в него добавляют специальные порошковые или жидкие красители. Однако точный подбор цвета весьма затруднителен, а при неаккуратном использовании окрашенного раствора, на кирпичах навсегда могут остаться пятна.

Способы очистки кирпичной кладки

Нередко, чтобы вернуть кирпичной стене нормальный вид, ее можно просто отмыть от грязи с помощью воды, так как сильные растворители могут испортить некоторые кирпичные кладки.

Очистка водой

Начинать мыть стену нужно сверху, поливая ее водой из шланга и параллельно зачищая кирпичи жесткой щеткой. В том случае, когда участок стены не поддается водной очистке, его следует очищать раствором 50 грамм аммиака на 10 литров воды. После такой обработки, стену нужно еще раз промыть водой.

Очистка от сильного загрязнения

Жирные пятна и смолу можно размягчить с помощью обмазки изготовленной из глины, смоченной в каком-либо растворителе жиров или уайт-спирите.

При этом нужно соблюдать меры безопасности, надев перчатки. В первую очередь, грязевое пятно следует смочить растворителем, затем покрыть его 12 мм слоем приготовленной обмазки. Сверху обмазки накладывается прозрачная полиэтиленовая пленка, которая крепится к стене с помощью скотча. Все это оставляется до тех пор, пока полностью не  высохнет. После этого сухую обмазку нужно соскрести со стены посредством неметаллического шпателя, а потом следует зачистить участок стены щеткой смоченной в воде.

Очистка от пятен краски

Для удаления пятен от краски, можно воспользоваться смывкой (спецсредство) предназначенной для этой цели. Так как это сильнодействующее химическое вещество, то при этом нужно следовать инструкции и использовать защитные средства, например перчатки, рабочую одежду, защитные очки.

Смывка наносится на поверхность загрязненную краской на 10 минут, а затем краска удаляется скребком. Оставшуюся краску удаляют с помощью жесткой щетки и воды, а затем промывают чистой водой.


Расшивка для кирпичной кладки своими руками, виды, затирка и как сделать белые швы

Автор: Евгений Воронов | 12.12.2015

При возведении кирпичного здания своими руками, специалисты рекомендуют не забывать о некоторых моментах. Основные из них – это эстетический внешний вид здания и защита от атмосферных осадков. Отделка здания включает в себя определенные виды работ. Один из наиболее приемлемых – расшивка швов кирпичной кладки.

Стандартная кладка из кирпичей имеет швы, расположенные по горизонтали и по вертикали. Технологический процесс затирки — это заполнение швов раствором, который предназначен для того, чтобы связать кирпичи воедино. После перевязки осуществлена раствор, выступивший за границы кирпичной кладки, убирается. После этого приступают к расшивке швов своими руками.

Процесс расшивки представляет собой работы по затирке швов, которые выполняются для того, чтобы повысить герметичность кирпичной кладки.

Затирка позволяет украсить фасады здания, а также поверхность стен после таких процедур становится устойчивой к агрессивному действию окружающей среды. В результате этого можно с уверенностью сказать, что затирка швов кирпичной кладки увеличивает срок службы постройки.

Содержание статьи

  • 1 Виды расшивки швов и их основные характеристики
  • 2 Рекомендации
  • 3 Предназначение расшивки
  • 4 Особенности применения
  • 5 Технология затирки
    • 5. 1 Похожие статьи

Виды расшивки швов и их основные характеристики

Перед тем как приступать к работам по расшивке нужно познакомиться с основными способами заделки швов. Часто можно встретить следующие виды расшивок:

  • заподлицо. Простой и распространенный вид расшивки. Технологический процесс заключается в следующем: необходимо срезать с поверхности стены лишний раствор, сделать это можно при помощи строительной кельмы. Далее, при помощи щетки следует обработать зазоры между кирпичами. Результат обработки – четко выделенные белые швы;
  • заглубленный прямоугольный. Обычно такой вид применяют в качестве декоративной отделки. Это вариант более трудоемкий. Если кирпичная кладка подвергается постоянному действию атмосферных осадков, то такой способ обработки применять не стоит. Технология расшивки: необходимо удалить на глубину 5 мм из швов раствор. Далее, следует уплотнить и разгладить новый раствор, сделать это можно при помощи строительного инструмента, который называется округлый нагель;
  • вогнутая. Не менее популярный вариант, который применяют для затирки. Этот способ предполагает использовать подготовленный инструмент с названием «расшивка». Такая затирка подразумевает следующее: лишний раствор срезают и обрабатывают полученные белые швы полукруглой расшивкой по всей длине;
  • скошенная. Такой вариант расшивки получил широко распространение в регионах с суровыми климатическими условиями. Обязательное условие – тщательно заточенная кельма. Затирка выполняется следующим способом: срезать лишний раствор заточенной кельмой, которую необходимо держать под острым углом. Заглублять инструмент рекомендуется на 3–4 мм.

Рекомендации

Производя расшивку необходимо придерживаться рекомендованной последовательности ведения работ. В первую очередь следует обрабатывать швы, которые расположены вертикально, а затем – горизонтальные.

Согласно нормам, которые указаны в СНИП, толщина горизонтального шва должна составлять 10–15 мм, а вертикального – 8–15 мм. В целях экономии допускается делать тонкие швы, толщина которых может составлять ниже рекомендованной СНИП нормой. Также величина этих показателей может меняться в зависимости от климатических условий.

  1. Не стоит производить расшивку в жаркие дни, так раствор быстро затвердевает. Это нарушение технологического процесса.
  2. Не желательно производить расшивку во время дождя, так как раствор впитывает в себя лишнюю влагу.
  3. Раствор рекомендуется замешивать небольшими порциями при помощи электрической бетономешалки.
  4. Нельзя на температурный шов наносить жидкую или подсохшую смесь для затирки. Это может нарушить его целостность.

Предназначение расшивки

Затирка предназначена для того чтобы:

  • улучшить внешний вид здания. Такой вид декоративного оформления постройки хорошо маскирует разницу в цветовых оттенках, которые получаются из-за того, что раствор замешивается в поэтапно на протяжении нескольких дней;
  • предохранить цементную основу от разрушений. Это позволит заметно увеличить срок эксплуатации сооружения и отложить сроки проведения капитального ремонта. Основная причина, по которой происходит разрушение цементной основы – это попадание влаги;
  • увеличить теплоизоляционные свойства кирпичной кладки, что позволит сохранять тепло внутри помещения зимой. Для этого необходимо проводить все работы своими руками согласно нормам и правилам.

Особенности применения

Основное правило заключается в следующем: поверхность стен, которые будут подвергаться отделке заранее нельзя штукатурить. Это связано с тем, что затирка выполняет роль своеобразного материала для отделки, наносить который необходимо на отдельную часть стены.

Наиболее часто затирка применяется для наружных отделочных работ.

Применять такой способ для внутренней отделки можно в тех случаях, когда необходимо придать поверхности определенного колорита.

Производить расшивку кирпичной кладки можно на любом этапе возведения здания. Наиболее подходящим для этих работ является этап возведения стен, так как легче происходит удаление лишнего раствора.

Производя расшивку кирпичной кладки старого здания, необходимо удалять старый раствор на глубину 10–15 мм.

Чтобы повысить прочность конструкции необходимо использовать перевязку швов кирпичной кладки на этапе возведения здания. Перевязка представляет собой укладку кирпичей с определенным смещением.

Для проведения работ необходимо применять только хорошо заточенные строительные инструменты. Это делается для того чтобы не повредить строительные материалы.

Технология затирки

Технологический процесс условно можно разделить на следующие этапы:

  1. Работы по подготовке кирпичной кладки. На этом этапе производят очистку поверхности стен от грязи и пыли. Далее, при помощи щетки с жестким ворсом производится окончательная очистка. После этого поверхность, которая будет обрабатываться в первую очередь смачивают водой.
  2. Приготовление раствора. Важное условие состоит в том, что раствор должен быть однородной консистенции без комков.
  3. Произвести расшивку. Для этого необходимо сделать углубление в старом растворе на 10–15 мм. При помощи щетки с жестким ворсом необходимо будет произвести окончательную очистку. После этого можно наносить раствор.
  4. Используя расшивку, необходимо вдавить раствор в вертикально расположенные швы. Такой прием позволит избавиться от лишнего воздуха.
  5. Обработать горизонтальные зазоры, используя длинную расшивку. В процессе этой работы равномерно распределяют раствор по всему шву.
  6. Придать вновь уложенному раствору форму. Для этого можно использовать подручные материалы, такие как пластиковая трубка, резиновый шланг, деревянная планка или заточенный деревянный колышек.

Если четко придерживаться технологии, рекомендованной специалистами, то произвести расшивку можно самостоятельно в максимально короткий отрезок времени.

Похожие статьи

Категория: Кладка

© 2021 PlusKirpich.ru – Плюс Кирпич – Сайт о применении кирпичей в строительстве.
При копировании материалов с сайта активная гиперссылка на сайт обязательна.

Bricklayer – Bilder und Stockfotos

27.786Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 27.786

bricklayer Stock-Fotografie und Билдер. Odersuchen Sie nach handwerker oder mason, um noch mehr faszinierende Stock-Bilder zu entdecken.

posieren für eine kamera mit kreissäge. männliche arbeiter in gelber uniform haben arbeit mit bürgersteig – каменщик стоковые фото и фотографии

Posieren für eine Kamera mit Kreissäge. Männliche Arbeiter in…

Glücklicher gemischtrassigen baustellenarbeiter mit blick in die kamera – каменщик Stock-fotos und Bilder

Glücklicher gemischtrassigen Baustellenarbeiter mit Blick in die…

Glücklicher maurer bei der 290 Maurer bei der arbeit 090 Glücklicher arbeit – каменщик stock-fotos der Arbeit

konstruktion mason arbeiter maurer – каменщик стоковые фото и изображения

строительный каменщик Arbeiter Maurer

hübsche junge arbeiterin mit gelbem schutzhelm arbeitet auf baustelle und stellt eine wand auf – каменщик стоковые фото и изображения

hübsche junge Arbeiterin mit gelbem Schutzhelm arbeitet auf…

arbeiter auf der baustelle – каменщик сток-фотографии и изображения символ в стиле глифена для мобильных концепций и веб-дизайна. векторграфикен. – графика каменщика, -клипарт, -мультфильмы и -символ

Brickwork und Kelle solide Symbol, Haus Reparatur-Konzept,…

neues haus im bau – каменщик стоковые фотографии и изображения

neues Haus im Bau

профессионал, портфель промышленных производителей mauern mit keramischen ziegeln bauen – каменщик стоковые фотографии и изображения

professionalelle, Porträt des Industriearbeiters Mauern mit Anti ped. ..

mit antiped nivellierwerkzeug, um die höhe der ziegelmauer zu messen – каменщик, стоковые фотографии и изображения

Pedantischer Mann mit Nivellierwerkzeug, um die Höhe der…

nahaufnahme von industriellen maurer montage ziegel auf der baustelle – каменщик, стоковые фотографии и изображения

Nahaufnahme von Industriellen Maurer montage Ziegel auf der…

bauarbeiter bei tiefbauarbeiten. baustelle in der berner altstadt, schweiz – фото и фотографии каменщика

Bauarbeiter bei Tiefbauarbeiten. Baustelle in der berner Altstadt,

stolzer putz vor gerüst auf baustelle – каменщик Stock-fotos und Bilder

Stolzer Putz vor Gerüst auf Baustelle

mann bei der arbeit, bauarbeiter trägt die helm und verwendet die Spirituosenebeken base and überprüfen des zweiten stocks des hauses, in renovierung baustelle hintergrund – каменщик сток фото и фото

Mann bei der Arbeit, Bauarbeiter trägt Helm und verwendet die…

Weibliche Maurers überprüfung ihrer ebenen – Stock-fotos und Bilder каменщика

Weibliche Maurers Überprüfung ihrer Ebenen

maurer. – стоковые фотографии и изображения каменщика

maurer.

starker bauarbeiter verkleidet – каменщик, фото и фотографии

starker bauarbeiter verkleidet

handwerker beim hausbau – maurer arbeiten in arbeitskleidung – каменщик Stock-fotos und bilder

Handwerker beim Hausbau – maurer arbeiten in Arbeitskleidung

веб-сайт der Bauarbeiter reden vor dem verlassen der baustelle – каменщик сток-фото и фото

Website der Bauarbeiter reden vor dem Verlassen der Baustelle

kelle, ziegel und helm – каменщик сток-фотографии и изображения

Kelle, Ziegel und Helm

hausitziebau , Werkzeuge, Plan und helm – Stock-fotos und Bilder

Hausbau mit Ziegel, Werkzeuge, Plan und Helm

ziegelwand mit grüner linie – каменщик Stock-fotos und Bilder

Ziegelwand mit grüner Linie

Porträt Eines Bauarbeiters mit klemmbrett, der auf einer baustelle arbeitet – каменщик stock-fotos und bilder

Porträt eines Bauarbeiters mit Klemmbrett, der auf einer… Maurer verlegt Ziegel auf Mörtel beim Neubau von Wohnhäusern

mauerwerk und kelle linie und solide symbol. Spachtel werkzeug und gebäude Ziegelwand символ, umriss стиль пиктограммы auf Weißem Hintergrund. bauschild für mobiles konzept oder webdesign. векторграфикен. – графика каменщика, -клипарт, -мультфильмы и -символ

Mauerwerk und Kelle Линия и твердый символ. Spachtel Werkzeug. Baustelle Bau eines…

modernes einfamilienhaus – каменщик стоковые фото и изображения

Modernes Einfamilienhaus

teamarbeit auf der baustelle – maurer bauen ein einfamilienhaus – каменщик стоковые фото и изображения

Teamarbeit auf der Baustelle – Maurer bauen ein Einfamilienhaus

bauarbeiter bauen am dach des gebäudes eine ziegelmauer – bricklayer stock-fotos und bilder

Bauarbeiter bauen am Dach des Gebäudes eine Ziegelmauer

nahaufnahme der handeines eines bauarbeiters, die an einem sonnigen sommertag pflasterplatten auf einem präparierten fundament legen, konzentrieren sich auf einen baupflasterhammer – каменщик stock-fotos und bilder

Nahaufnahme der Handeines eines Bauarbeiters, die an einem. ..

символ кирпичной кладки и твердой стены. spachtel-werkzeug und gebäude ziegelwand-symbol, glyphe stil piktogramm auf weißemhintergrund. bauschild für mobiles konzept oder webdesign. векторграфикен. – графика каменщика, клипарт, мультфильмы и символы

Кирпичная кладка и твердый символ. Spachtel-Werkzeug und Gebäude…

verrückter mann mit vorschlaghammer – каменщик stock-fotos und bilder

Verrückter Mann mit Vorschlaghammer

neues haus im bau mit holzdach – каменщик stock-fotos und bilder

neues Haus im Bau mit Holzdach

erschöpfter bauarbeiter auf der baustelle – bricklayer stock-fotos und bilder

Erschöpfter Bauarbeiter auf der Baustelle

glücklich maurer bereit zu arbeiten – bricklayer stock-fotos und bilder

Glücklich Maurer bereit zu arbeiten

professionelle bauherren bei der arbeit – каменщик сток-графика, -клипарт, -мультфильмы и -символ

Professionelle Bauherren bei der Arbeit

набор линий кирпичи, кирпичи и угловые линии. бизнес-инфографикворлаге. вектор – каменщик сток-графика, -клипарт, -мультфильмы и -символ

Установить Линии Кирпичи, Кирпичи и Угловые Линии. Business-Infografikvorla

arbeiter auf der baustelle – каменщик, фото и фотографии

arbeiter auf der Baustelle

bauarbeiter bei tiefbauarbeiten. baustelle in der berner altstadt, schweiz – фото и фотографии каменщика

Bauarbeiter bei Tiefbauarbeiten. Baustelle in der berner Altstadt,

porträt eines selbstbewussten, gutaussehenden männlichen bauarbeiters mit verschränkten armen und kopierraum – каменщик сток фото и фото

Porträt eines selbstbewussten, gutaussehenden männlichen…

ein junger arbeiter mit nacktem oberkörper legt an einem hellen, sonnigen tag pflasterplatten auf den bürgersteig. – каменщик стоковые фото и фото

Ein junger Arbeiter mit nacktem Oberkörper legt an einem hellen,…

weibliche bauunternehmer – каменщик стоковые фото и фото

Weibliche Bauunternehmer

nasser zement – каменщик стоковые фото и фото
  • 0den0 nasser eines baumeisters, der neue pflastersteine ​​verlegt. – стоковые фотографии и изображения каменщика

    Hände eines Baumeisters, der neue Pflastersteine ​​verlegt.

    bauarbeiter mit plan überwacht baustelle – bricklayer stock-grafiken, -clipart, -cartoons und -symbole

    Bauarbeiter mit Plan überwacht Baustelle

    porträt eines lächelnden bauarbeiters – bricklayer stock-fotos und bilder

    Porträt eines lächelnden Bauarbeiters

    verputzen zement ziegel wand mit pock иллюстрация вектора логотипа, зигелевская палочка, гипс-символ – каменщик, графика, -клипарт, -мультфильмы и -символ

    Verputzen Zement Ziegel Wand mit Pock Logo Vektor Icon…

    лейтендер бауарбайтер, der die trennung zwischen den fliesen and der wand entfernt. – фото и фото каменщика

    Leitender Bauarbeiter, der die Trennung zwischen den Fliesen an…

    worker gebäude gemauerten house wal – каменщик Stock-fotos und bilder

    Worker Gebäude gemauerten house wal

    bauarbeiter mit einer schaufel den bewegt, sogt dass es weniger kompakt und lockerer ist und die mischung im betonmischer machen – каменщик стоковые фотографии и изображения

    Bauarbeiter mit einer Schaufel bewegt den Sand, so dass es. Baustelle der…

    zwei arbeiter bauen rote ziegelmauer auf baustelle – каменщик стоковые фотографии и изображения0002 Porträt einer Bauarbeiterin auf einer Baustelle

    bau baustelle betonmischer mit schubkarren – bricklayer stock-fotos und bilder

    Bau Baustelle Betonmischer mit Schubkarren

    maurer verlegt ziegel auf mörtel beim neubau von wohnhäusern – bricklayer stock-fotos und bilder

    Maurer verlegt Ziegel auf Mörtel beim Neubau von Wohnhäusern

    пряди-лиметный кирпич – каменщик стоковые фотографии и изображения

    пряди-лиметный кирпич

    maurer – каменщик сток-графика, -клипарт, -мультфильмы и -символ

    Maurer

    teamarbeit auf der baustelle – maurer bauen ein ein einfamilienhaus – каменщик сток-фотографии и изображения

    Teamarbeit auf der Baustelle – Maurer bauen ein Einfamilienhaus

    из 100

    Кирпичная кладка синонимы, антонимы кирпичная кладка – FreeThesaurus.com

    Также найдено в: Словарь, Энциклопедия.

    Графический тезаурус  🔍

    • существительное

    ремесло кладки кирпича

    Родственные слова
    • кладка

    На основе WordNet 3.0, коллекции клипартов Farlex. © 2003-2012 Принстонский университет, Farlex Inc.

    Ссылки в архиве периодических изданий ?

    Его последний успех в соревнованиях был достигнут в ноябре прошлого года на национальном финале The SkillBuild 2018 UK, где он выиграл серебряную медаль за кладку кирпича, которую он добавил к золоту, полученному на соревнованиях North Wales Regional Skill Build и Guild of Bricklayers Welsh Sector в 2018 году.

    >> Каменщик — источник вдохновения для строительной индустрии; IN BRIEF

    В дополнение к пожертвованию Stoke College компания Forterra, у которой есть кирпичный завод в Corngreaves Trading Estate, Cradley Heath, пожертвовала более 40 000 своих культовых лондонских кирпичей для использования в кладочных плавках SkillBuild в девяти колледжах.

    Фирма жертвует кирпичи для конкурса навыков

    В этот день дегустации Shingler Group надеется набрать восемь столярных, каменных и многопрофильных учеников, а также проведет еще одно мероприятие позже летом.

    Молодежь стремится построить свою карьеру

    Он также сказал, что в общей сложности было получено 868 заявок на получение сертификата по кладке кирпича/штукатурке, и для указанного числа студентов требуются 44 инструктора в 23 учебных заведениях, предлагающих кладку кирпича и штукатурку.

    Нет планов по закрытию Учебно-испытательного центра Мадирело

    Согласно брошюре Construction Robotics, прежде чем приступить к процессу кладки кирпича, SAM необходимо загрузить кирпичами и раствором.

    Подготовка к переменам Профсоюзы вынуждены приспосабливаться, так как искусственный интеллект и робототехника становятся массовым явлением

    ГРУППОЕ СТРОИТЕЛЬСТВО И ОБНОВЛЕНИЕ ОТДЕЛЕНИЙ СТРОИТЕЛЬНЫХ ОТДЕЛЕНИЙ Отряды каменных каменщиков требуются для оформления контрактов в Глазго.

    ДОСКА РАБОТЫ; Record Jobs Powered by

    Джейк Домини, который в настоящее время проходит третий год обучения каменщику у строителя домов из Лафборо, был объявлен победителем в номинации «Ученик года 2017» на церемонии вручения наград Leicester Mercury Education Awards на церемонии, состоявшейся на стадионе King Power в Лестере. .

    Ученик каменщика получает высшую награду

    Райан из Уоллсенда сказал: «Я очень рад, что выиграл соревнование, и, честно говоря, когда я приступил к курсу каменщика, я не имел ни малейшего представления о том, что Потенциально я могу достичь

    Единственный путь для Райана открыт после того, как он выиграет ученичество

    В рамках своей учебной программы студенты-каменщики будут играть ключевую роль как в сносе нынешней стены, так и в восстановлении новой стены

    Студенты построят кусочек истории

    Элисон Карнват, глава строительной фирмы Land Securities, сказала, что в ближайшем будущем в лондонском Сити появятся роботы-каменщики.

    Рабочие места под угрозой из-за движения роботов

    Ученики-каменщики Алан Морелли (слева) из Каулерсли и Уильям Кроссленд (справа) из Хонли, оба приняли участие в SkillBuild, региональном конкурсе для самых лучших стажеров в области строительство.

    Кирпичи колледжа преуспевают в тесте

    Студент-каменщик Леви МакКью, 17 лет, из Стоктона, сказал: «Я никогда раньше не занимался благотворительностью, но это был шестой класс Коньера, который уделяет большое внимание успешной сдаче экзаменов, а также помогает своим ученикам». развивать важные социальные навыки, которые хорошо.

    Лучшая нога вперед

    Мартин Флинн, 22 года, ученик каменщика из Лланедейна, помогает класть кирпичи и блоки для стен и фундамента.

    Построение карьеры по кирпичику

    Китайский строитель Тан Цзячжун увлекается двумя вещами – кладкой кирпича и танцами.

    Каменщик, танцующий брейк-данс, штурмом берет Чунцин, Китай

    Браузер тезауруса ?

    • Brezhnev
    • briar
    • briar pipe
    • briard
    • briarroot
    • briarwood
    • briary
    • bribable
    • bribe
    • briber
    • bribery
    • bric-a-brac
    • brick
    • brick cheese
    • brick in
    • brick over
    • brick red
    • brick trowel
    • brick up
    • brickbat
    • Brickellia
    • brickfield
    • brickkiln
    • bricklayer
    • молоток каменщика
    • кирпичный
    • кирпичный
    • кирпичный
    • кирпичный и растворный
    • кирпичный
    • кирпичный
    • кирпичный
    • bricole
    • bridal
    • bridal gown
    • bridal wreath
    • bridal-wreath
    • bride
    • bride price
    • bridecake
    • bride-gift
    • bridegroom
    • bride’s bonnet
    • bridesmaid
    • bride-to-be
    • мост
    • мостовой агент
    • схема моста
    • настил моста
    • мостик
    • мост через

    Полный браузер ?

    • кирпичная кладка
    • кирпичная кладка
    • кирпичная кладка
    • кирпичный бордюр
    • замуровать ее
    • замуровывать его
    • кирпичная кладка в
    • замуровать
    • меня замуровали
    • замуровывать их
    • кирпичная кладка
    • кирпичная кладка
    • кирпич нас
    • замуровать тебя
    • кирпичная печь
    • кирпичная печь
    • каменщик
    • каменщик
    • каменщик
    • каменщик
    • Помощник каменщика
    • молоток каменщика
    • молоток каменщика
    • молоток каменщика
    • Зуд каменщика
    • квадратные подмости каменщика
    • Каменщики
    • Каменщики
    • Каменщики и смежные мастера
    • Каменщики и смежные ремесленники
    • кирпичная кладка
    • кирпичная
    • кирпичный
    • Кирпичность
    • кирпичный
    • кирпичная лилия
    • Весы восприятия Bricklin
    • кирпичный
    • кирпичный
    • кирпичный
    • Кирпичник
    • Анемия кирпичника
    • Анемия кирпичника
    • Анемия кирпичника
    • Анемия кирпичника
    • Анемия кирпичника
    • Анемия кирпичника
    • анемия каменщика
    • анемия каменщиков
    • Производство кирпича
    • Производство кирпича
    • Производство кирпича
    • Позиция Брикнера
    • Позиция Брикнера
    • Позиция Брикнера
    • Позиция Брикнера
    • Знак Брикнера
    • Позиция Брикнера
    • кирпич
    • кирпичи
    • кирпичи

    Где роботы-каменщики?

    Изучая строительство, вы неизменно обнаруживаете, что любая новая или новаторская идея на самом деле опробовалась снова и снова, часто на протяжении десятилетий. Одной из таких новых, но на самом деле старых идей является идея механического каменщика, машины для автоматизации возведения каменных стен.

    Привлекательность этой идеи очевидна: каменное строительство почти идеально подходит для механизации [0]. Это чрезвычайно повторяющийся процесс — строительство каменного здания требует установки десятков или сотен тысяч кирпичей или блоков, каждый из которых (почти) идентичен, каждый установлен одинаково. Не похоже, чтобы это требовало физически сложных движений — на каждый кирпич наносится слой раствора, и он просто укладывается на место рядом с предыдущим. И поскольку каждый шов кирпича и раствора имеет одинаковый размер, размещение почти детерминировано – каждый кирпич находится на одном и том же фиксированном расстоянии от предыдущего.

    Кроме того, каменная кладка, особенно блочная, является одной из самых тяжелых строительных работ, так как требует много часов непрерывного перемещения чрезвычайно тяжелых предметов. В целом каменная кладка кажется идеальным кандидатом на задачу, которую можно передать машине, и люди пытаются это сделать уже более 100 лет.

    Кирпичный станок Джона Томпсона 1904 г.

    Первые попытки машинной кладки относятся к началу века — мы можем найти патенты, выданные для механических каменщиков в 189 г.9, 1904 и 1924, все разными людьми (некоторые из них работали над своей идеей годами — Джон Томпсон, получивший патент 1904 года, имел дополнительные патенты в 1918 и 1926 годах). Эти машины (теоретически) должны были проходить вдоль верхней части стены, наносить слой раствора и класть кирпичи по одному. Эти машины ничего не чувствовали об окружающей среде и не измеряли, куда нужно положить кирпич — они просто выдавливали слой раствора и механически укладывали кирпичи через равные промежутки времени. Неясно, сколько из этих машин когда-либо вышло за рамки чертежной доски, но по крайней мере одна из них (Джона Найта) использовалась для возведения кирпичной стены, которая предположительно стоит до сих пор.

    Эта же концепция будет появляться несколько раз в течение следующих нескольких десятилетий – можно найти патенты на аналогичные машины, выпущенные в 60-х и 70-х годах. Это видео 1967 года «Motor Mason» показывает один из них в действии — это не так уж сильно отличается от усилий начала 1900-х годов:

    Эти попытки механических каменщиков так и не вышли далеко за пределы демонстрационной сцены и никогда не нашли какой-либо коммерческой реализации. успех.

    Начиная с конца 1980-х и начала 90-х годов мы начинаем видеть попытки механизировать каменную кладку на основе роботов-манипуляторов. В отличие от предыдущих машин, которые были чисто механическими, эти машины имели компонент обработки информации. Вместо того, чтобы бездумно повторять одни и те же движения, эти руки будут сочетать роботизированную руку с высокой степенью свободы с датчиками и системами управления, чтобы «видеть» кирпич, видеть, куда ему нужно идти, и намеренно брать его и помещать туда.

    Схема системы ROCCO через IAARC

    Какое-то время это было целой областью академических исследований — мы можем найти примеры у Slocum 1988, Lehiten 1989, Rihani 1996, Altobelli 1993, Pritschow 1996, SMAS в Японии и система РОККО. Но, несмотря на все затраченные усилия, эти попытки имели примерно такой же успех, как и предыдущие, чисто механические каменные машины. Большинство из них не прошли уровень технических описаний («вот как вы МОЖЕТЕ построить каменного робота»), некоторые достигли уровня прототипов, но, по сути, дальше этого не продвинулись. По крайней мере, один исследователь сдался, заявив, что строительные роботы общего назначения в обозримом будущем невозможны. Единственный пример системы, которую я могу найти, и использовались в производстве Multistone 8000, немецкой системы, которая могла с помощью человека автоматически собирать каменные стеновые панели в заводских условиях.

    С годами важность каменной кладки как строительной технологии в развитых странах снизилась, а вместе с ней и интерес к ее автоматизации. В отличие от 3D-печати бетона, где предпринимались десятки попыток разработать технологию, я могу найти лишь несколько текущих попыток автоматизации каменной кладки.

    Hadrian X, через FBR

    Наиболее продвинутой из них является система Hadrian от Fastbrick Robotics. Адриан использует полую стрелу, прикрепленную к грузовику, по которой транспортируются каменные блоки (что-то вроде бетононасоса). Когда блок достигает конца стрелы, на него наносится промышленный клей (вместо обычного раствора) и захватывается манипулятором, который устанавливает его в правильное положение.

    Вылет этой стрелы в сочетании с ее креплением к транспортному средству означает, что у Hadrian гораздо меньше ограничений в отношении размещения блоков, чем у других механизированных систем каменной кладки. Он способен размещать блоки в узких коридорах или сложных углах, а Адриан может построить все стены небольшого здания всего за несколько движений машины. Адриан в настоящее время может установить около 200 блоков в час, но они стремятся сделать 1000 блоков в час или больше (блоки, которые он устанавливает, отличаются от кладки блоков, используемой в США, но в США каменщики могут установить где-то в около 400 блоков в день).

    Hadrian находится в разработке с 2006 года и только недавно начал использоваться на коммерческих стройплощадках — на данный момент они построили блочные стены для 3 или 4 зданий в Австралии. Похоже, что у них как у компании были некоторые трудности (что неудивительно для аппаратной системы, которая разрабатывалась более 15 лет), и в 2020 году у них было довольно серьезное увольнение. Но за последние несколько несколько месяцев велась медленная струйка проектов, созданных с использованием системы.

    Но самая коммерчески успешная механизированная система кладки, которую я знаю, — это SAM, полуавтономная каменщик. SAM — робот-каменщик, созданный Construction Robotics и используемый в коммерческих проектах с 2015 года. В отличие от Hadrian, который укладывает блоки, SAM укладывает обычные глиняные кирпичи — он состоит из манипулятора робота, дозатора раствора и конвейерной ленты, прикрепленных к колесное шасси. Рука робота захватывает кирпич, наносит на него слой раствора и размещает его на стене на основе внутренней «карты кирпичей», указывающей расположение каждого кирпича, который нужно установить. Как только кирпич находится на месте, он повторяет процесс, перемещаясь вперед и назад по мере возведения стены (для установки кирпичей на концах стены требуются люди-каменщики). SAM имеет ряд датчиков, компенсирующих движение платформы и обеспечивающих размещение кирпичей на одном уровне, и может работать с кирпичами всех размеров (хотя он не будет строить стены из блоков CMU). Он крепится к передвижным лесам, которые постепенно поднимаются по мере возведения стены.

    СЭМ, через Youtube

    Как и у Адриана, у СЭМ тоже были проблемы. Он может хорошо работать на очень длинных участках стены, но на коротких стенах ему трудно превзойти людей-каменщиков. Он не может сгибать углы и не может отделывать швы кладки. В лучшем случае он укладывает кирпич примерно в 5 раз быстрее, чем человек, но требует, чтобы каменщики следовали за ним, чтобы очищать швы и время от времени выравнивать кирпичи, а техник на месте занимался решением технических проблем. Книга, написанная о разработке SAM, документирует одну проблему за другой и заканчивается тем, что они пытаются найти для нее покупателей. Рекламные материалы на веб-сайте Construction Robotics предполагают, что это больше не является их основным направлением — больше внимания уделяется их другому продукту, MULE.

    Помимо Сэма и Адриана, на разных стадиях разработки находятся еще несколько механических каменщиков. Индийская компания Craftsmac совсем недавно объявила о роботе-каменщике, используемом для возведения стен CMU — он чем-то похож на SAM, колесное шасси с установленной на нем роботизированной рукой, конвейером и растворосмесителем. В этой британской системе для роботизированной укладки кирпича используется портальная система, установленная на гусеничном ходу, которая позволяет выполнять повороты и устраняет проблему перемещения робота с этажа на этаж (в обмен на время и затраты на сборку системы заранее). ). ROB использует готовый робот-манипулятор для создания разнообразных каменных панелей (хотя, похоже, он не может работать с раствором). Вы также видите случайные академические усилия. В целом список усилий в этой области довольно короткий.

    Одной из областей, в которой мы видим некоторый коммерческий успех механической кладки кирпича, являются кирпичные дороги. Различные компании предлагают машины, которые могут «печатать» участок дороги из кирпича. Как мы видели ранее, дорожное строительство немного легче механизировать, чем строительство зданий.

    Roadprinter, через Youtube

    Немного другая категория машин, предназначенных для повышения производительности каменной кладки, — это то, что я называю «помощниками каменщика». Это машины, предназначенные для помощи в физическом подъеме блока (они, кажется, чаще используются для блока, чем для кирпича) и снятия нагрузки с каменщика, при этом позволяя каменщику манипулировать блоком в положение 9.0003

    Помощники каменщиков датируются как минимум 1994 годом, когда военные экспериментировали с MAMA, помощником каменщика с мехатронной поддержкой. Он состоял из захвата, прикрепленного к гусеничной стреле. Каменщик мог использовать захват, чтобы переместить блок на место, не поднимая его физически. С тех пор несколько компаний разработали вариации идеи захвата на стреле — Layher Balance, Rimatem и Assistance System Steinherr — это лишь некоторые из тех, о которых я могу найти записи. Единственная подобная система, которая, как я знаю, в настоящее время продается, — это MULE, продаваемая Construction Robotics (похоже, они добились гораздо большего успеха с ней, чем с SAM).

    The Layher Balancer, via Bock 2015

    Но наиболее интересной из этих вспомогательных систем для кладки может быть экзоскелет, разрабатываемый компанией FRACO и выпущенный только в прошлом году. Он был адаптирован из модели, разработанной для военных, и имеет различные пассивные и активные подъемные механизмы, предназначенные для снижения нагрузки на мышцы каменщика при манипулировании блоками.

    Экзоскелет FRACO, через Masonry Magazine

    Конечно, машина, помогающая перемещать тяжелые предметы, не совсем революционна — комментатор статьи о производительности сельского хозяйства указал, что одним из самых важных достижений в производительности каменной кладки был телескопический погрузчик, что избавило от необходимости вручную перемещать поддоны с блоками на место на рабочей площадке.

    Каменная кладка казалась идеальным кандидатом для механизации, но сотня лет ограниченного успеха предполагает, что в ней есть некий аспект, который не позволяет машине легко это делать. Это делает этот пример интересным, так как помогает определить именно , где механизация становится затруднительной — что отличает кладку кирпича от, скажем, забивания гвоздя, так что последний почти полностью механизирован, а первый почти полностью ручной ?

    Похоже, здесь действуют несколько факторов. Во-первых, кирпич или блок не просто кладут на твердую поверхность, а кладут поверх тонкого слоя раствора, который представляет собой смесь воды, песка и вяжущего материала. Миномет обладает сложными физическими свойствами — это неньютоновская жидкость, и ее вязкость увеличивается при перемещении или встряхивании. Это затрудняет применение чисто механическим, детерминистическим способом (а также, вероятно, затрудняет для каменщиков объяснение того, что они делают — наблюдая за тем, как они укладывают раствор, вы можете увидеть множество сложных маленьких движений, и раствор ведет себя в некотором роде). странные не совсем ликвидные, но и не совсем твердые способы). А поскольку раствор представляет собой материал, смешанный на строительной площадке, его свойства будут варьироваться от партии к партии.

    Машины для каменной кладки постоянно боролись с раствором в кладке; многие из них просто игнорировали аспект проблемы. Академические исследования конца 80-х и начала 90-х годов часто основывались на использовании стен без раствора, стеновых систем, не требующих швов на растворе (таких как кирпичная кладка с поверхностным склеиванием), или альтернативных растворов, которые вели себя немного более предсказуемо (что и закончил Адриан). до использования). В своей статье 1996 года Притшоу прямо говорит, что пытаться решить проблему обращения с строительным раствором слишком сложно. Люди, которые выяснили, как надежно наносить раствор, все еще не могут сделать чистый растворный шов – они просто намазывают раствор там, требуя, чтобы рабочие следовали за ним и очищали его. В некотором смысле усилия, подобные SAM, в этом отношении не сильно отличаются от 50-летнего Motor Mason.

    Растворные швы усложняют установку блоков. В то время как гвоздомёт может прикладывать силу к гвоздю и каждый раз получать достаточно однородный результат (а если не может, то не критично – гвоздь всё равно будет работать, если его забить немного наискосок), установка блока на слой поля- смешанная неньютоновская жидкость не так снисходительна. Без некоторой обратной связи от окружающей среды (измерение ровности установленного блока) трудно быть уверенным, что стена строится ровно. Люди-каменщики постоянно проверяют ровность своих блоков веревками или полевыми уровнями, чтобы убедиться, что стена остается ровной по мере ее возведения, и при необходимости вносят небольшие коррективы; механическому каменщику нужно каким-то образом делать то же самое. SAM, кажется, ПОЧТИ решил эту проблему, но время от времени все еще нужны рабочие, следующие за ними, чтобы коснуться уровня блоков.

    Это одна из основных вещей, которая отличает забивание гвоздя от установки блока – необходимость внесения корректировок на основе обратной связи с окружающей средой. Такие вещи, как гвоздезабивные пистолеты, циркулярные пилы и другие электроинструменты, в каком-то смысле больше похожи на помощников по кладке — они выполняют какую-то чисто физическую задачу, оставляя всю работу по обработке информации и точному размещению в руках человека. Гвоздомет не отвечает за определение того, куда должен вбить гвоздь, и за перемещение себя в нужное положение — он просто выполняет физическую задачу по забиванию гвоздя.

    История фрезерных и фрезерных станков предлагает поучительную параллель. Первые были разработаны в конце 1800-х — начале 1900-х годов, а возможность программного управления ими появилась в конце 40-х — начале 50-х годов. Но только недавно у нас появилась возможность включать обратную связь в режиме реального времени, что позволило использовать такие продукты, как Shaper Origin (портативный маршрутизатор, который автоматически корректирует движения человека). Надежная реакция машины на окружающую среду остается сложной проблемой, даже если машина физически способен на это.

    Shaper Origin, через ShaperTools

    Есть также несколько других вспомогательных проблем, усложняющих работу каменных машин: их быстро , так как сила увеличивается с ускорением).

  • В США каменные стены строятся с большим количеством арматуры, с которой сложно справиться простой блочной машиной (на проектах Адриана арматура устанавливалась вручную)

  • Из соображений неприятия риска трудно привлечь подрядчиков к работе с вашей технологией [1]. В удивительно откровенном видео от Construction Robotics подробно рассказывается о том, как сложно было убедить конкретного клиента использовать их систему, а в книге о компании рассказывается о многих более сложных продажах.

  • На этот вопрос сложно ответить. По сути, кажется, что это зависит от того, как выглядит прогресс в робототехнике, программном обеспечении, компьютерном зрении и других технологиях (которые я буду объединять как «автоматизацию»).

    Несмотря на все трудности, каменная кладка была более успешно автоматизирована, чем другие строительные системы – это одна из немногих систем, где коммерческие роботы для ее строительства действительно доступны на рынке для общего пользования. Таким образом, прогресс в технологии автоматизации может принести наибольшую пользу каменному строительству, поскольку оно, возможно, продвинулось дальше всех. Если бы автоматизированные системы каменной кладки стали меньше, быстрее, могли бы легче обрабатывать углы и отделывать швы, это могло бы начать выглядеть как очень привлекательная система.

    Однако это вполне может быть сценарий «Прилив поднимает все лодки» — передовые технологии автоматизации могут быть легко применены и к другим строительным системам (деревянным, стальным и т. д.). Возникает вопрос о том, как выглядят кривые относительного улучшения — что становится лучше быстрее всего, как долго это остается верным?

    Блоки довольно тяжелые, а это означает, что машины для их манипулирования, скорее всего, всегда будут дороже, чем машины для манипулирования более легкой строительной системой. И даже большие блоки по отдельности составляют малую часть общего здания. Таким образом, автоматизированные системы каменной кладки могут оказаться более дорогими и иметь более низкую производительность, чем другие типы зданий. Мы могли бы увидеть ситуацию, когда есть небольшой промежуток времени, когда автоматизированная кладка становится чрезвычайно популярной/конкурентоспособной, но затем быстро затмевается, поскольку технология адаптируется к другим строительным системам.

    [0] – Есть, грубо говоря, два разных вида каменной кладки. Кирпичная кладка, выполненная из глиняных кирпичей, и бетонная кладка (КМУ, или блоки бетонной кладки), изготовленная из пустотелых бетонных блоков. Кирпичная кладка в США в первом приближении носит чисто декоративный характер и не выдерживает веса здания. В качестве несущей конструкции используется блочная кладка.

    [1] — В книге SAM подробно описано несколько случаев каскадных сбоев, вызванных изменениями процессов. На одной работе SAM не может класть кирпичи, потому что стена не раскреплена, а платформа для кладки кирпича намного тяжелее тех, к которым привыкла фирма, а сила крепления стены недостаточна. Весь проект тормозится. В другом проекте SAM замедляется из-за того, что каменщики неожиданно меняют размер кирпичей, что вынуждает их воссоздавать карту кирпичей, используемую для программирования машины.

    Свяжитесь со мной!

    Электронная почта: [email protected]

    LinkedIn: https://www.linkedin.com/in/brian-potter-6a082150/

    Робот для каменной кладки обеспечивает автоматизацию строительной площадки 900

    • Десятилетия создания робота-каменщика меняют строительную отрасль.
    • Hadrian X способен укладывать блок (специально разработанный строительный материал, в 12 раз больше стандартного кирпича) каждые 45–50 секунд.
    • Преимущества робота-каменщика включают повышение эффективности и сокращение отходов, поскольку специальное программное обеспечение и алгоритмы позволяют использовать единый источник данных для оценки затрат.

    Кирпич является одним из древнейших строительных материалов, датируемых 7000 г. до н.э. для закаленных на солнце разновидностей и 3500 г. до н.э. для первых блоков, обожженных в печи. Он также является одним из самых универсальных, используемых для современных форм «абстрактной меноры» и потрясающих арок. Даже метод укладки кирпича — распределение раствора, установка кирпича и сглаживание излишков раствора кельмой — оставался неизменным на протяжении тысячелетий.

    Теперь одна компания стремится расширить эту тысячелетнюю традицию с помощью технологий. Австралийская строительная компания FBR (ранее Fastbrick Robotics) разработала Hadrian X, робота-каменщика (названного в честь римского императора, возводившего стены), который может выполнять свою работу без вмешательства человека.

    Hadrian X может работать без вмешательства человека. Предоставлено ФБР.

    Преимущества робота-каменщика

    Эта технология может обеспечить широкомасштабные преимущества, включая решение проблемы нехватки жилья во всем мире. «Не хватает людей, чтобы строить дома достаточно быстро», — говорит Стив Пьерц, директор по инновациям FBR. «Нам нужно автоматизировать процесс посредством массового строительства, и это один из способов, которым это можно сделать». Пьерц также видит возможность восстановления после стихийных бедствий. «Я представляю, как флот этих роботов быстро возводит жилые дома в районах стихийных бедствий», — говорит он.

    Точность Hadrian X также может повысить эффективность, в результате чего дома можно строить быстрее и дешевле, чем традиционными методами. А Hadrian X продвигает подход бережливого строительства, при котором производительность увеличивается, а отходы сокращаются. «Мы берем данные из одного источника и оттуда узнаем количество блоков и необходимое количество клея с учетом схемы укладки», — говорит Саймон Амос, директор по строительным технологиям в FBR. «Таким образом, вы заранее полностью информированы о том, какие потери будут, если таковые будут».

    Как работает каменщик Hadrian X

    Hadrian X выглядит как обычный автокран, но собран из сложных компонентов: системы управления, системы доставки блоков и системы динамической стабилизации. Объединение этих систем оживляет Hadrian X. Как только блоки загружаются в машину, она идентифицирует каждый из них и решает, куда он пойдет. Машина также может разрезать блоки на четверти, половинки или три четверти, когда это необходимо, и хранить их для последующего использования. Затем эти блоки подаются в систему транспортировки стрелы и транспортируются к укладочной головке, которая укладывает блоки на основе логики и шаблона, запрограммированного в машине.

    «Волшебство происходит с непрофессионалами, — говорит Пьерц. «Таким образом, даже при дуновении ветра и вибрации, сотрясающей всю стрелу, она удерживает этот блок, компенсируя сотни раз в секунду, чтобы удерживать этот блок в точном месте».

    Крупный план Адриана X, укладывающего кирпичи. Предоставлено ФБР.

    «Мозги» и аппаратное обеспечение Hadrian X

    Робот Hadrian X создавался более десяти лет. Первоначальная идея динамически стабилизированного робота возникла в 1994 году, но только в 2005 году основатель и технический директор FBR Марк Пивак создал первый прототип. Когда в 2008 году разразился мировой финансовый кризис, производство предшественника Hadrian X, Hadrian 105, остановилось. Проект возобновился в 2014 году в условиях более сильной экономики, строительного бума и нехватки рабочей силы для каменщиков и каменщиков. К 2016 году началась разработка следующей версии Hadrian X.

    Система управления робота — это его «мозг». Используя декартовы координаты и параметрический дизайн, запатентованное программное обеспечение FBR преобразует структуру стены, смоделированную в САПР, в метаданные кирпича с известными координатами каждого кирпича. Затем программное обеспечение использует метаданные для размещения блоков в определенном шаблоне вложения и с помощью алгоритма определяет, как укладывать блоки в соответствии с шаблоном и другими параметрами, такими как размер укладочной головки робота и способ его захвата. блоки.

    Для стеновой системы Hadrian X компания FBR разработала собственные блоки и геометрию блоков. «Понятие блока основано на том, что человек держит кирпич и укладывает его с определенной скоростью», — говорит Амос. «Мы изменили его, чтобы он подходил для робота». Блоки Hadrian X были оптимизированы для обеспечения одинаковой толщины стенок. Они в 12 раз больше стандартного кирпича, что обеспечивает максимальную скорость укладки; Hadrian X способен укладывать один блок каждые 45–55 секунд. FBR использует специальный клей, который схватывается быстрее и держится прочнее, чем традиционный раствор.

    Тестирование при проектировании упругого строительного робота

    Для реальной работы механики машины Пивак использовал свой опыт в аэронавтике, машиностроении, робототехнике и математике для разработки запатентованной технологии динамической стабилизации (DST). DST обеспечивает точное позиционирование блоков на больших расстояниях в трехмерном пространстве, противодействуя влиянию ветра, вибрации и других факторов окружающей среды, чтобы удерживать блоки в их точном местоположении. Эта устойчивость позволяет устанавливать Hadrian X на другие основания, включая баржи, лодки, краны и гусеницы, а также использовать его для кладки кирпича на других объектах.

    Сотрудник FBR Козимо Сантелла проводит испытания на динамическую устойчивость. Предоставлено ФБР.

    «Задача состоит в том, чтобы все эти системы работали вместе — чтобы они были хорошо скоординированы, между всеми модулями внутри робота была четкая хореография, и чтобы мы могли четко управлять всеми экологическими проблемами, которые возникают вокруг грязной, опасной строительной площадки. “, – говорит Амос.

    Чтобы решить эти проблемы, компоненты Hadrian X были тщательно протестированы, и каждый этап тестирования приносил уроки и улучшения. В ноябре 2018 года компания Hadrian X завершила этап строительства дома, завершив дом площадью 180 квадратных метров за три дня. Следующим шагом были испытания на открытом воздухе во время пика палящего лета в Австралии в феврале 2019 года..

    «Мы сделали внешнюю сборку, чтобы собрать данные и попытаться понять влияние окружающей среды, когда мы подвергали нашего робота воздействию высоких температур», — говорит Амос. «Многое из этого было связано с тем, чтобы по-настоящему бросить вызов роботу, поставить его на довольно агрессивную, враждебную кривую ветра и температуры и посмотреть, что он сделал».

    Майк Пивак (слева) и Марк Пивак осматривают оборудование. Предоставлено ФБР.

    Global Partnerships Highlight Desire for Construction Automation

    FBR уже готовится к глобальному будущему Hadrian X. Компания подписала соглашение с GP Vivienda — жилищным подразделением Grupo GP, одной из крупнейших строительных компаний Мексики — для изучения пилотных программ в страна. Фирма также подписала меморандум о взаимопонимании с Королевством Саудовская Аравия для обсуждения проекта строительства 50 000 новых домов. Еще одно партнерство заключено с Wienerberger, австрийским производителем глиняных блоков, для создания оптимизированных глиняных блоков для Hadrian X и планирования пилотного проекта в Европе.

    Вернувшись домой в Австралию, компания FBR заключила партнерское соглашение с Brickworks, крупным поставщиком строительных материалов, для предоставления услуги «Стена как услуга» по всей стране. В рамках программы «Стена как услуга» компания Brickworks будет поставлять специальные бетонные блоки для робота-каменщика FBR для возведения стен, уделяя особое внимание жилым проектам.

    Пирц считает, что у Адриана Икс есть потенциал изменить строительную отрасль. «Перелом приходит только тогда, когда вы смотрите на свою отрасль под совершенно другим углом», — говорит он. «Вы должны быть готовы пробовать и экспериментировать с новыми технологиями, иначе вы останетесь позади».

    Эта статья была обновлена. Первоначально он был опубликован в мае 2019 года.

    Об авторе

    Рина Дайан Кабаллар — независимый писатель из Веллингтона, Новая Зеландия. Ее работы публиковались в BBC Travel, The Atlantic, Quartz, CityLab и других изданиях.

    Больше контента от Рины Дайан Кабаллар

    Каменщик | Исследуйте карьеры | Национальная служба карьеры

    Как стать каменщиком

    Вы можете попасть на эту работу через:

    • курс колледжа
    • ученичество
    • работаю над этой ролью

    Колледж

    Вы можете пройти курс обучения в колледже, например:

    • Сертификат уровня 1 по строительным навыкам
    • Диплом 2 уровня по каменной кладке
    • Диплом 2-го уровня по работе с мастерком
    • Уровень T в строительстве на месте

    Эти курсы обучают навыкам, необходимым для работы, и могут помочь вам найти место стажера в строительной компании.

    Некоторые колледжи и частные учебные заведения могут предлагать краткосрочные или неполный рабочий день «дегустационные» курсы по кирпичной кладке. Это может помочь вам попробовать работу, если вы думаете о смене карьеры.

    Вступительные требования

    Обычно вам потребуется:

    • 2 или менее экзаменов GCSE в классах с 3 по 1 (D–G) или эквивалентных для курса 1 уровня
    • 2 или более экзаменов GCSE в 9–3 классах (от A* до D) или эквивалентных для курса 2 уровня
    • 4 или 5 экзаменов GCSE в 9–4 классах (от A* до C) или эквивалент, включая английский язык и математику для уровня T
    Дополнительная информация

    Ученичество

    Вы можете пройти обучение каменщику среднего уровня.

    Обычно это занимает 2 года. Вы пройдете обучение на рабочем месте и проведете время в колледже или в учебном центре.

    Вступительные требования

    Обычно вам потребуется:

    • несколько выпускных экзаменов в школе, обычно включая английский язык и математику или эквивалент, для промежуточного обучения
    Дополнительная информация

    Работа

    Вы можете начать работать на стройке в бригаде каменщиков, а затем пройти обучение, чтобы стать каменщиком.

    Дополнительная информация

    Регистрация
    • вам понадобится карточка схемы сертификации строительных навыков (CSCS) или ее эквивалент для обучения и работы на строительной площадке
    Профессиональные и отраслевые организации

    Вы можете вступить в такую ​​организацию, как Федерация мастеров-строителей, для профессионального признания и возможностей для обучения.

    Дополнительная информация

    Вы можете узнать больше о том, как стать каменщиком, в Go Construct и Карьера в домостроении.

    Что нужно

    Навыки и знания

    Вам понадобится:

    • знание строительства и строительства
    • быть тщательным и обращать внимание на детали
    • способность хорошо работать с другими
    • быть гибким и открытым к изменениям
    • терпение и умение сохранять спокойствие в стрессовых ситуациях
    • умение хорошо работать руками
    • физические навыки, такие как сила, баланс и координация
    • умение организовывать свое время и рабочую нагрузку
    • для выполнения основных задач на компьютере или портативном устройстве

    Что ты будешь делать

    Повседневные задачи

    В своей повседневной работе вы можете:

    • измерять рабочие площади и устанавливать первые ряды кирпичей или блоков
    • замешивать раствор вручную или с помощью механической мешалки
    • используйте мастерок для укладки кирпичей и раствора
    • придание формы и обрезка кирпичей с помощью молотков, зубил и электроинструментов
    • проверить ровность рядов с помощью спиртового уровня, лазерного уровня или отвеса

    Рабочая среда

    Вы могли бы работать на стройке.

    Ваша рабочая среда может быть связана с физическими нагрузками, на открытом воздухе в любую погоду, на высоте, и вы будете часто путешествовать.

    Возможно, вам придется носить защитную одежду.

    Карьерный путь и развитие

    Вы можете специализироваться на определенном типе кирпичной кладки, например, на памятниках или каменной кладке.

    Вы можете стать самозанятым и открыть свой бизнес.

    Имея опыт, вы могли бы стать начальником строительной площадки или перейти в смежные области, такие как оценка, обучение или обучение подмастерьев или студентов в колледже повышения квалификации.

    Узнайте больше о преподавании в системе дополнительного образования на странице «Преподавание в системе дополнительного образования».

    Текущие возможности

    Ученичество В Англии

    В настоящее время мы не можем найти в Англии вакансий для обучения каменщиков.

    Служба поиска ученичества поможет вам в поиске, отправит оповещения о появлении новых мест ученичества и даст советы о том, как подать заявку.

    Курсы В Англии

    Диплом по кладке кирпича
    • Поставщик: NEWCASTLE AND STAFFORD COLLEGES GROUP
    • Дата начала: 01 сентября 2023 г.
    • Местонахождение: Стаффорд
    Диплом L1 по каменной кладке
    • Провайдер: CITY COLLEGE PLYMOUTH
    • Дата начала: 09 января 2023 г.
    • Местоположение: ПЛИМУТ

    Найдите курсы рядом с вами

    Работа В Соединенном Королевстве

    Служба поиска работы может помочь вам в поиске работы и отправлять оповещения о появлении новых вакансий.

    Профиль деятельности – кладка кирпича | нидирект

    Информация об обучении в сфере строительных ремесел (каменная кладка), в том числе о том, что с этим связано; необходимые навыки и знания, а также пути развития для учеников

    О кирпичной кладке

    Кирпичная кладка включает в себя выполнение квалифицированных работ преимущественно на строительной площадке:

    • по заданным техническим условиям
    • установка основных конструкций
    • строительство кирпичных и блочных стен
    • укладка бытового водоотвода
    • укладка и отделка бетоном 9006 поверхности.

    Каменщики укладывают кирпичи, блоки и другие виды строительных компонентов на раствор для возведения и ремонта стен, фундаментов, перегородок, арок и других конструкций, таких как дымовые трубы.

    Они также могут восстанавливать кирпичную и каменную кладку в рамках реставрационных проектов.

    Диапазон площадок и проектов, над которыми будут работать каменщики, включает в себя крупные коммерческие проекты, новые постройки жилых домов, переделки, расширения и реставрации.

    Это обучение включает в себя выполнение обязательных и дополнительных разделов.

    Основной профессиональный стандарт

    Требования к навыкам и знаниям каменщиков

    По завершении этого обучения каменщики приобретут профессиональные навыки и знания, чтобы уметь:

    • Понимать технические принципы кладки кирпича и то, как они применяются для подготовки и выполнения ряда рабочих задач, таких как определение необходимых материалов и ресурсов, включая уровни, линии, профили, рулетки, колышки, кирпичи, блоки, растворы, рамы, изоляция, влагонепроницаемые барьеры, перемычки, крепления и связи
    • замерить и разметить рабочую зону в соответствии со спецификацией
    • разметить и построить стены в соответствии со спецификацией
    • установить угловые профили
    • определение скрепления кирпича и блоков
    • оформление швов и оконных и дверных проемов
    • расположение влагонепроницаемых барьеров, связей, изоляции и перемычек
    • приготовление строительного раствора
    • умение пользоваться, обслуживать и хранить ручные инструменты, сопутствующее оборудование
    • понять, почему, когда и как следует использовать оборудование для контроля здоровья и безопасности при выполнении работ на площадке (например, средства индивидуальной защиты (СИЗ) и средства защиты органов дыхания (СИЗ)
    • понять, как безопасно работать на высоте и правильно использовать оборудование для доступа

    Повышение квалификации

    Ожидается, что повышение уровня ученичества 3 будет заключаться в роли профессионального надзора за работой, такой как руководитель группы, старший помощник или выше.

    Национальные профессиональные стандарты (NOS)

    Каждая система должна быть подкреплена национальными профессиональными стандартами (NOS), которые будут указывать стандарты производительности, которых должны достичь люди при выполнении функций на рабочем месте, а также спецификации базовых знаний и понимания.

    Поведение может быть подробно описано внутри или рядом с NOS.

    Core NOS

    Unique registration  number (URN)

    Title of the occupational standard

    VR40

    Erect masonry structures

    VR41

    Предназначен для формирования каменных конструкций

    VR42

    Erect masonry cladding

    Available NOS

    Unique registration  number (URN)

    Title of the occupational standard

    VR49

    Erect masonry для формирования архитектурно-декоративных сооружений

    ВР209

    Подтверждение работ и ресурсов для выполнения работ

    VR210

    Develop and maintain good working relationships

    VR211

    Confirm the occupational method of work

    VR641

    Conform to general workplace health

    VR44

    Кладочные конструкции с тонкими швами

    • Структура ученичества 3-го уровня – строительные работы

    Помогите улучшить эту страницу – отправьте отзыв

    Для использования этой формы у вас должен быть включен JavaScript.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
