Содержание

Расшивка швов кирпичной кладки – Издательский дом ВИКО ПЛЮС

Устойчивость кирпичной кладки обеспечивает принцип перевязки швов, согласно которому верхний кирпич имеет опору на два или три нижних кирпича, перекрывая при этом нижние межкирпичные швы.

Принцип перевязки кирпичной кладки увеличивает степень устойчивости стены и способствует равномерному распределению нагрузок на разные её участки. В зависимости от расположения кирпичей ряды кирпичной кладки делятся на ложковые и тычковые.

Виды перевязки в кирпичной кладке:

1. Цепная однорядная перевязка. Однорядная перевязка кирпичной кладки предусматривается чередование ложковых и тычковых рядов. Чаше всего она используется при возведении стен без отделки облицовочным кирпичом.

2. Трехрядная перевязка. При трёхрядной перевязке делается перевязка каждых трёх ложковых рядов тычковыми рядами. Используется при возведении простенков и столбиков.

3. Многорядная перевязка. При многорядной перевязке производится выкладывание ложковых рядов, при этом через каждые 5-6 рядов делается перевязка тычковыми рядами. Если кладка ведётся с использованием кирпича толщиной 65 мм, то тычковый ряд делается через 6 рядов, а при использовании кирпичей толщиной 88 мм — через каждые 5 ложковых рядов.

В кирпичной кладке есть как горизонтальные, так и вертикальные швы. Согласно технологии швы заполняются раствором, который связывает отдельные кирпичи в единый монолит. Выступающие за пределы швов излишки раствора в процессе кладочных работ удаляются. После этого производится расшивка этих швов — то есть их затирка в целях повышения герметичности. Расшивка швов способствует устойчивости к воздействию внешних неблагоприятных факторов, повышает срок службы и увеличивает внешнюю привлекательность кирпичной стены.

Виды расшивки кирпичных швов

Толщина швов кирпичной кладки согласно правилам СНиП может составлять от 10 до 15 мм для горизонтальных швов и от 8 до 15 мм для вертикальных. Нередко строители в целях экономии цементного раствора делают очень тонкие швы. Также толщина швов может варьироваться в зависимости от климатических условий определённого региона.

Общая последовательность обработки швов предусматривает то, что сначала следует обрабатывать вертикальные швы, а затем — горизонтальные.

В кирпичном строительстве применяются несколько вариантов заделки швов:

  1. Прямоугольная расшивка вподрезку. Расшивка заподлицо относится к наиболее простым видам — для её создания производится срезание со стены лишнего раствора при помощи кельмы, после чего швы между кирпичами обрабатываются щёткой с жёстким ворсом. Швы при таком варианте расшивки выделяются.
  2. Прямоугольная заглублённая расшивка
    применяется для декоративной отделки кладки. Данный вариант можно отнести к трудоёмким — в процессе его выполнения сначала удаляется раствор из всех швов на глубину 5-6 мм, далее производится уплотнение и уже потом разглаживание нового раствора округлым нагелем.
  3. Вогнутая расшивка кирпичных швов производится с использованием специального инструмента, который так и называется — «расшивка». При этом варианте делается срезание лишнего раствора с последующей обработкой швов при помощи полукруглого спец. инструмента — расшивки.
  4. Скошенная расшивка швов кирпича применяется в регионах с суровыми климатическими условиями. Заранее наточенной кельмой выступающий раствор срезается под острым углом с углублением на 3-4 мм.

Предназначение расшивки швов кирпичной кладки

После работ по расшивке серьёзно улучшается внешний эстетический вид сооружения. Также при этом можно хорошо скрыть разницу в оттенках раствора — в случаях, когда он замешивался в течение нескольких дней.

Применение затирки даёт возможность защитить цементную основу. Уменьшается количество попадающей на швы влаги, которая приводит к разрушению кладки. Наличие затирки увеличивает срок эксплуатации строения и откладывает проведение капитального ремонта.

После выполнения работ по расшивке кирпичных стен улучшаются теплоизоляционные характеристики дома, что сокращает расходы на отопление в зимний период.

Особенности применения расшивки кирпичных швов

Расшивка швов в кирпичных зданиях необходима не только в строениях, построенных из керамического кирпича, но и в здания, возводимых из силикатного кирпича, а также в домах из натурального камня.

Так как расшивка сама по себе является элементом отделочных работ, то стена, на которой предполагается производить расшивку, не должна быть ранее отштукатуренной. Чаще всего расшивке подвергаются наружные стены строения. Расшивка с внутренней стороны стен делается чаще всего в целях достижения определённого эстетического эффекта.

Расшивка кирпичной кладки может производится на любом этапе строительных работ — сразу при возведении стен, во время отделочных работ, в процессе эксплуатации дома после его усадки. Но при расшивке швов в старом строении придётся учесть тот факт, что раствор уже набрал прочность. При работах со свежим раствором во время общих строительных работ удаление лишнего раствора будет гораздо более простым. Также при расшивочных работах в старом доме при удалении старого раствора необходимо делать более серьёзное углубление — не менее 10-15 мм.

Для расшивки кирпичных швов используются только остро заточенные инструменты — это предотвращает соскальзывание инструмента и сколов на кирпиче. Также придётся учитывать тот факт, что кирпичная кладка ведётся с соблюдением принципа перевязки, то есть со смещением верхнего кирпича относительно нижнего.

Технология расшивки швов кирпичной кладки

Не рекомендуется производить расшивку во время дождя — раствор впитает в себя слишком много влаги. При внезапно начавшихся атмосферных осадках работы прекращаются и обрабатываемая поверхность укрывается полиэтиленовой плёнкой. А при слишком высокой температуре окружающего воздуха раствор будет слишком быстро высыхать, что нарушит технологию работ. При необходимости работ на высоте необходимо подготовить строительные леса или лестницу-стремянку достаточной высоты.

1. Подготовка кирпичной кладки. С кладки удаляются все загрязнения, стена обеспыливается. Цементные швы очищаются от наиболее грубых загрязнений при помощи щётки с жёстким ворсом. Мелкие частицы можно удалить при помощи аппарата высокого давления. После очистки поверхности необходимо подготовить ведро с водой и валик. Произвести смачивание тех швов, которые будут обрабатываться в ближайшее время.

2. Приготовление раствора для расшивки. Раствор можно приобрести в строительных магазинах в готовом виде или в виде сухой смеси, компоненты которой и способ приготовления указаны на упаковке. В процессе приготовления необходимо строго следовать инструкции и учитывать временные рамки, когда приготовленный раствор надо будет использовать. При смешивании раствора ручным способом процесс приготовления займёт достаточно много времени.

Поэтому лучше использовать специальную дрель с миксер-насадкой. Не стоит готовить раствор сразу для всей стены — лучше приготовить раствор малыми порциями. При нанесении на температурный шов кладки слишком жидкого или несколько подсохшего раствора возможно нарушение целостности первого резкого температурного перепада.

3. Перед расшивкой швов кладки производится удаление небольшого количества старого раствора на глубину 10-15 мм. При каких-либо дефектах в кирпичной кладке заранее наносится достаточное количество приготовленной смеси на более глубоком уровне. Далее при помощи щётки с жёстким ворсом удаляются следы раствора. В местах с малой доступностью старый раствор удаляется при помощи зубила или специальных аппаратов. Подготовив поверхность кирпичной стены, можно начинать наносить раствор, который должен быть однородным без комкообразных включений.

Раствор наносится с некоторым излишком — этот излишек сразу же удаляется кельмой. Берётся узкая расшивка и производится интенсивное вдавливание раствора в вертикальные швы. Вдавливание даёт возможность удалить лишний воздух, чтобы он не остался между старым и новым слоем раствора. Обработка горизонтальных швов ведётся при помощи длинной расшивки, которую необходимо использовать таким образом, чтобы раствор равномерно распределяются по всему шву. Придание новому раствору нужной формы можно сделать с помощью подходящих подручных средств — резиновый шланг может придать вогнутую форму, скошенный шов поможет сделать деревянная планка.

Источник: kirpichdelo.ru

Расшивка швов кирпичной кладки

Одним из самых популярных видов строительных материалов является красный кирпич. Он красивый и достаточно прочный. Из него создают наружные и внутренние стены. Поверхности очень часто не отделывают. Для повышения декоративности используют технологию расшивки. Подразумевает внесение в шовные пространства между кирпичами специального раствора. Таким образом, стена приобретает законченный вид. Актуально для всех гражданских, социальных и производственных объектов строительства. Рассмотрим тему подробнее для облегчения процесса и исключения частых ошибок.

В чем заключается предназначение расшивки швов?

Расшивка швов обладает следующим предназначением:

  • повышение декоративной привлекательности, строение снаружи имеет законченный вид;
  • предотвращение попадания влаги в пространства меж кирпичей, как следствие повышение срока эксплуатации;
  • улучшение теплоизоляционных качеств, так как цементный раствор гораздо лучше передает холод, чем материал для зашивки.

Некоторые строители скептично относятся к расшивке и считают данную процедуру абсолютно ненужной тратой денежных средств и времени. Слушать таких людей не стоит, расшивка однозначно требуется.

Особенности применения расшивки швов кирпичной кладки

Расшивка актуальна не только для стен из классического красного кирпича, но и для силикатного кирпича. Возможно проведение расшивки стен из натурального камня. Актуально для внутренних стен в кафе, ресторанах, клубах. Проводить расшивку можно только по отношению к стенам с отсутствием штукатурки. В противном случае не удастся создать привлекательный законченный вид кирпичной кладке. Для работы используйте качественные строительные инструменты, чтобы исключить поломки в процессе работы. Отдайте предпочтение растворам средней и высокой ценовой категории. В таком случае можно быть точно уверенным в высоком качестве.

Технология расшивки швов: пошаговое руководство

После получения знаний о необходимости проведения расшивки можно приступать к обсуждению этапов проведения работы. Для выполнения строительной операции человеку понадобится печной молоток, специальные лопатки расширители, простые лопатки, измерительный угольник, киянка с резиновой контактной частью.

Этап 1: подготовка кладки из кирпича

Все кирпичные стены требуется тщательно подготавливать к проведению расшивки швов. Необходимо убрать все пылевые загрязнения с поверхностей, осуществить зачистку цементного раствора. Проводить очистку можно вручную посредством абразивного круга, можно воспользоваться специальной очищающей машиной. Устройство генерирует поток жидкости под большим давлением с мелкодисперсными частицами в составе. В результате участки цементного раствора быстро отваливаются.

Этап 2: приготовление раствора

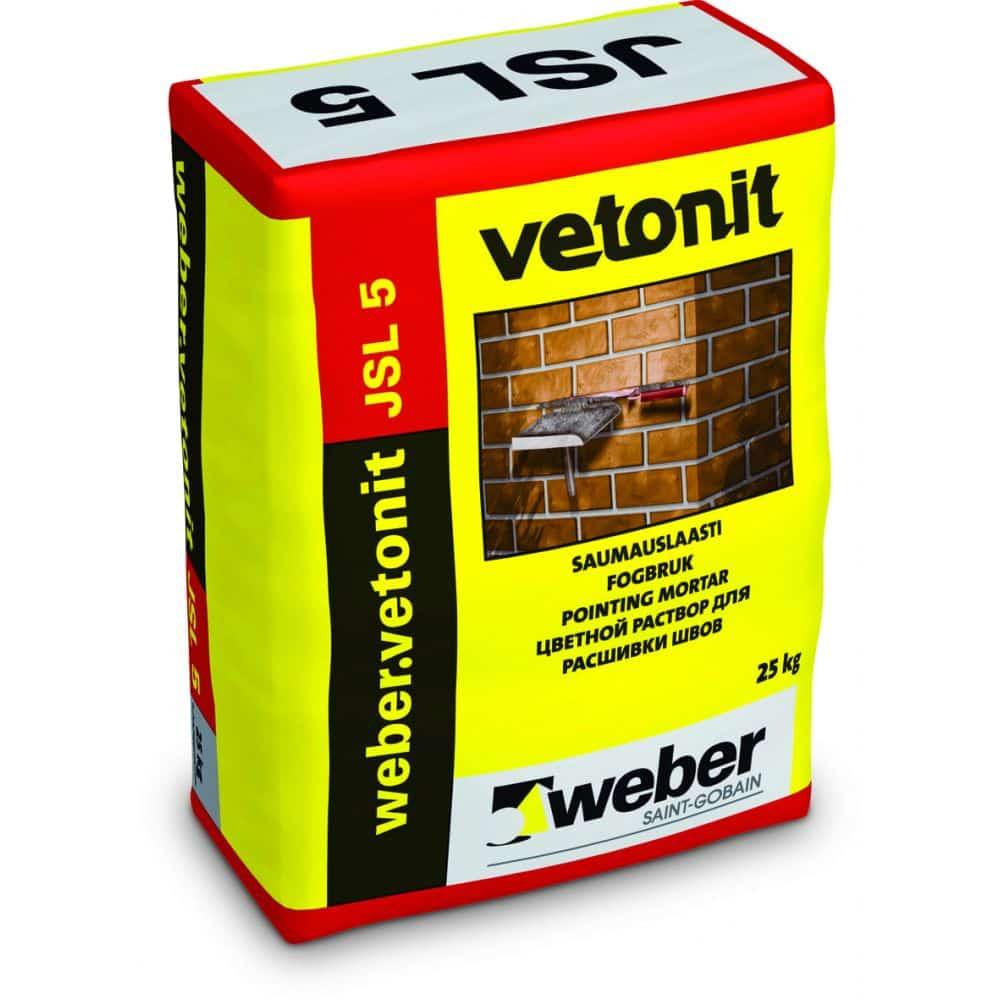

В магазине можно приобрести сухой и уже готовый раствор. Перед применением раствора из сухой смеси следует тщательно прочитать инструкцию. После добавить воды в соответствии с указанными пропорциями. Размешивать сухую смесь и воду оптимально посредством дрели со специальной насадкой в виде миксера. Процесс максимально быстрый, смесь получается самого высокого качества. Обратите внимание на максимальный срок хранения готового раствора, следует его полностью использовать в отведенное время. В противном случае физические и химические качества значительно ухудшатся.

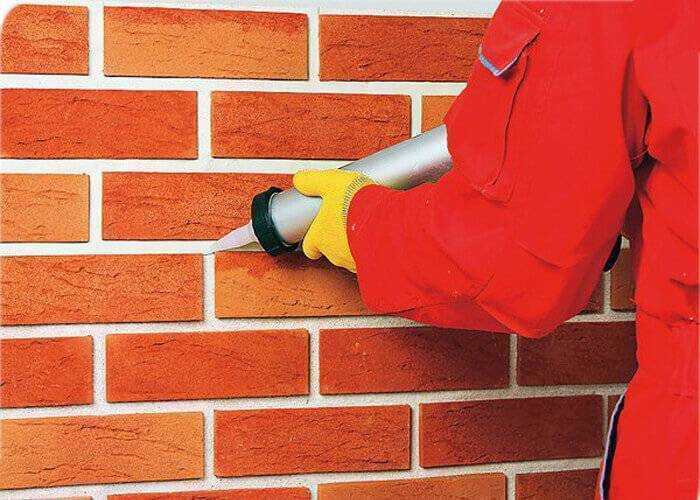

Этап 3: непосредственно расшивка шва раствором

Первоначально необходимо заделать внутренние полости для исключения снижения механической прочности кладки. Далее лопаткой наносится приготовленный состав для расшивки. Далее специальной лопаткой расширителем выравнивают и уплотняют нанесенный состав. Избыток отслаивается на лопатке и убирается обратно в емкость с раствором. Если в процессе выполнения строительной операции пошел дождь, то необходимо накрыть рабочую поверхность полимерной пленкой. Это необходимо для исключения попадания влаги и как следствие ухудшения физических качеств раствора. Для выполнения работы не требуются какие-либо специализированные навыки. Справится любой человек. Естественно у мастера на выполнение работы уйдет гораздо меньше времени.

Заключение

Расшивка выполняет не только декоративную функцию, но и защитную. Перед осуществлением ремонтных работ требуется приобрести качественный строительный инструмент и взять состав для расшивки в средней или высокой ценовой категории. Необходимо досконально изучить технологические процессы.

Затирка для ремонта кирпичной кладки Twistfix Армирование кирпичной кладки

Обзор

WHO-60 — это высокоэффективный раствор для ремонта каменной кладки.
Используется в качестве клея для кирпичной кладки или для приклеивания стержней для швов трещин в стенах для армирования кирпичной кладки. Раствор

WHO60 состоит из порошкового компонента цемента/полимерной смолы и жидкого компонента, который при смешивании дает 3 л гладкого и когезивного тиксотропного раствора для ремонта каменной кладки для склеивания арматурных стержней, сшивающих трещины, в кирпичной кладке и каменных стенах. WHO-60 можно наносить с помощью пистолета для раствора или шпателя, и он идеально подходит для использования в качестве клея для крепления кирпичной плитки к стенам.

Видео

отзывов

Написать отзыв 5.0

13 января 2014, 20:00

Тим Форд

Рейтинг

5.0 Рейтинг мед

Рейтинг

5. 0

16 сентября 2013, 08:30

Стив Тэпп

Доставка

Варианты доставки доступны только для доставки на материковую часть Великобритании (за исключением Шотландского нагорья, Шотландских островов, Нормандских островов, острова Мэн, Северной Ирландии и Ирландии). Доставка в Шотландское нагорье, Шотландские острова, Нормандские острова, остров Мэн, Северную Ирландию и Ирландию ограничена 20 кг и доступна по премиальному тарифу. Пожалуйста, свяжитесь с нами по адресу [email protected] или по нашей линии поддержки, если требуется доставка за пределы этих регионов. В качестве альтернативы выберите «Доставка по всему миру», и наш сотрудник по продажам свяжется с вами по поводу ваших вариантов и стоимости.

Доставка

Для материковой части Великобритании мы предлагаем БЕСПЛАТНУЮ доставку по всем заказам на сумму более 200 фунтов стерлингов (без учета НДС). Для заказов стоимостью менее 200,00 фунтов стерлингов (без учета НДС) взимается плата за перевозку в размере 8,50 фунтов стерлингов + НДС. Товары будут отправлены национальным перевозчиком в течение 1-2 рабочих дней. Клиенты должны понимать, что задержки всегда могут произойти, пока их заказ находится у курьера, по этой причине мы не можем гарантировать ваш заказ будет у вас на следующий день.

Важно, чтобы клиент удостоверился в том, что все детали доставки верны и что клиент или лицо, его заменяющее, может расписаться за доставку. Twistfix не несет ответственности за неудачную доставку из-за неверных сведений о доставке или отсутствия уполномоченного подписавшего лица. Twistfix попытается доставить груз получателю с 8:00 до 18:00. Если никто не может получить посылку, можно попытаться оставить товар соседу. В качестве альтернативы перевозчик может вернуть товар в сортировочную службу и оставить телефонную карточку по адресу получателя, чтобы сообщить о попытке доставки. Клиент несет ответственность за организацию сбора товара со склада или организацию повторной доставки с перевозчиком. Дополнительную информацию о доставке можно прочитать в наших Условиях.

Возврат

Товары, возвращенные и полученные в исходном состоянии и упаковке в течение 14 дней с момента доставки, будут приняты для обмена или возврата с уплатой 20% комиссии за пополнение запасов. Вы будете нести ответственность за расходы по доставке, понесенные при возврате товаров, и должны обеспечить надлежащую страховку товаров во время их транспортировки к нам. Вам следует отправить электронное письмо по адресу [email protected], чтобы запросить возврат товара.

Если товары возвращаются из-за того, что они неисправны или не являются теми товарами, которые были заказаны на тот момент, при условии, что товары будут возвращены в состоянии, пригодном для повторной продажи, Twistfix возместит стоимость обратной доставки. Дополнительную информацию о возврате можно прочитать в наших Условиях.

Заливка стен из массивной кладки

Крис Вуд и Колин Бернс






  Рисунок 1 Стены большинства церквей состоят из композитных материалов с двумя каменными поверхностями, а сердцевина заполнена щебнем. и миномет. Со временем в сердцевине образуются пустоты и образуются проходы, по которым вода может направляться на внутреннюю поверхность. Здесь показан основной метод заливки цементным раствором для заполнения пустот. (Изображение: Иэн МакКейг, воспроизведено с английского Практическая консервация зданий наследия: Камень, 2012)

Стены из сплошной каменной кладки, особенно составные конструкции (рисунок 1), продемонстрировали чрезвычайно далеко за последнее тысячелетие. Большинство церквей построены из двух слоев каменной кладки и бутовое ядро, а их башни часто очень незащищенный. Несмотря на постоянные экстремальные погодные условия они все еще продолжают функционировать как первоначально намеревался. Однако на протяжении веков пустоты развились в ядре стен много церковных башен, что привело к быстрое проведение воды в церковь после проливной дождь.

Одним из решений является заливка сердечника.

Недавно завершено английское наследие исследовательский проект Damp Towers, который целью оценить относительные достоинства цементирование в таких случаях, и установить метод наилучшей практики для его выполнения, несмотря на необратимый характер техника означает, что это может быть спорным. В этой статье представлены выводы.

ФОН

Проблемы проливного дождя наиболее остро стоят в районах обильных осадков и воздействия, поэтому исследование сосредоточены на церковных башнях на юге запад Англии. Ряд ремонтов на месте были изучены, включая заливку всей башня Святого Иоанна Крестителя в Стоуфорде Девон, за которым последовала серия лабораторных тесты. Исследование было вызвано тем фактом, что проблемы с попаданием воды в некоторые церкви в регионе были на самом деле хуже после ремонт и значительные суммы денег.

видимо тратится. Расследования выявили что в большинстве случаев ремонт был сосредоточен на перетачивание, осуществляемое в различных растворах миксы, хотя некоторые из них включали глубокую трамбовку и выборочное заполнение там, где были большие пустоты подозревается. Было ясно, что перенацеливание в одиночку не был эффективен, независимо от смеси, если стена все еще содержала пустоты. Это наблюдение было подтверждено последующей лабораторией испытание пробных стен в дождевой камере.

Исследование Сырых Башен сосредоточено на традиционные ремонтные техники рендеринга, шпаклевка, затирка и внутренняя штукатурка с использованием материалы, связанные известью. На практике какой-то камень замена и реконструкция часто занимали месте, особенно там, где ядро ​​было существенно опустело или внешнее лицо отодвинулось, но этот вид ремонта не изучался.

Значительное количество исследований были проведены на точечные миксы и многое важная и полезная литература по рендерам и пластыри теперь доступны. Но есть драгоценный мало написано о затирке швов, несмотря на то, что это потенциально бесценный метод, который предлагает немалые преимущества. В частности, затирка может устранить необходимость в капитальной кладке реконструкция или альтернативное лечение рендеринга. Хотя существует значительное свидетельство того, что большинство башен были отрендерены, конечно до 19го века, есть общая неприязнь прихожан к визуальная потеря привычных каменных возвышений.

Так было проведено исследование затирки, как в лаборатории, так и на сайт. Тесное сотрудничество с архитектором и подрядчик для разработки спецификации и строительная практика для цементирования башни на Святой Иоанн Креститель, Стоуфорд также предоставил возможность собирать данные о последствиях работы путем контроля уровня влажности в стенах как во время, так и после.

ПРОБЛЕМА

Дождь с ветром поражает большинство церквей на западная сторона Великобритании. На юго-западе количество осадков почти в три раза больше, чем в среднегодовой для Англии и подверженных башни на больших высотах могут превышать 2000 мм. Большинство башен было построено с твердые, непроницаемые камни, что означает, что швы миномета и ядро ​​имеют дело со всеми движение влаги. Качество ядра конструкция также может существенно различаться. Много средневековые башни были плохо построены, содержали различной степени мочеиспускания на протяжении сердцевина стены. Некоторые ядра были просто землей/ каменная смесь, иногда с примесью извести. Последующий ремонт, возможно, не помог, т.к. например, удаление защитных штукатурок или известкового шлама и широкое применение цемента.


Рисунок 2. Церковь Святого Иоанна Крестителя, Стоуфорд, 2007 г.: очень влажный южный фасад после короткого буря. Башня подвержена воздействию преобладающих погодных условий и проливного дождя и имеет долгую историю проникновения воды. внутрь (на фото внизу справа).

Другие серьезные проблемы включают определение того, какие работы были ранее выполнено, текущее состояние ядра и как вода попадает внутрь. Согласно церковным записям очень непоследовательно это часто чрезвычайно сложно чтобы увидеть, какие материалы и технологии были использовал. Существует великое множество неразрушающих методов съемки, доступных сегодня, но хотя многие были опробованы в ходе исследования, ни один смог предоставить достоверную информацию о протяженность или положение пустот в толще церковная стена. Часто считают, что вода проникновение будет сосредоточено в тех местах, где есть треснуло или отсутствует наведение, но лаборатория исследования ясно показали, что капиллярная тяга более значительным, чем влияние давления ветра на водном транспорте. В частности, большая часть вода всасывалась через перпендикуляр суставы, казалось, были в хорошем состоянии.

ДОЖДЬ И ВЕТЕР ДВИЖЕНИЕ ВОДЫ

Большое количество исследований было проведено другие о проливном дожде, воде и влаге транспорт, но так мало из них было сосредоточено на растворные швы или здания со сплошными стенами, специфические тесты были разработаны для лабораторных испытаний в Университете Шеффилд-Халлам. Тесты показал, что хорошо построенная стена без пустот не пропускает жидкую воду в внутри даже при полном насыщении. Однако, как только стена содержит пустоты, вода будет передавать внутрь довольно быстро.

Стены быстро намокают, но медленно высыхают. К эффективно сушить там должен быть движущийся воздух в поверхность (ветер), которая имеет относительную влажность менее 100 процентов, чтобы он мог удалить молекул воды с поверхности. Поток вода на поверхность поэтому необходима. Вода может течь, но, к сожалению, пар проходит много медленнее, так что только процент дождя будет быстро сохнет со стены. В умеренном климат, как в Великобритании, все стены будут содержать влаги, но это не проблема, пока большая часть влаги не проникает внутрь, а позволяет испаряться во внешний воздух.

ЗАТЯЖКА

Затирка была разработана как метод заполнения пустоты в конце 18 века и использовалась в основном на мостах и ​​тоннелях. Он был занят более широко в течение следующих двух столетий на других зданий, включая церкви, особенно в 20 век. Однако большинство затирок были основаны на жидких цементных смесях и, более к сожалению, не было никаких исследований или доказательств в отношении как выполнялась затирка. расследование означало бы инвазивную работу, которая были бы оправданы, если бы были очевидные недостатки.

В начале 1990-х гг. курсы по цементации в своем учебном центре в Форте Брокхерст. Практическая работа была проведена на развалинах каменной кладки, так что после затирки, поверхности стен были сняты, так что различные затирочные смеси и техники нанесения можно было бы оценить. Это позволяло некоторую меру тестирования производительности и показал, что смеси на основе гидравлической* извести, PFA* и бентонит* были способны заполнить все пустоты и сведение к минимуму усадки при введении с использованием насосы низкого давления (слова, отмеченные звездочкой, определены в глоссарий ниже). Тем не менее, производительность и прочность растворов варьировалась.


  Вода стекает по внутренней стене церкви Святого Иоанна Крестителя, Стоуфорд

Разработка эффективная техника также продолжалась в Шеффилде. Это включало в себя, как лучше всего проверить пустоты, как обеспечить адекватное смачивание удалить рыхлый мусор в активной зоне и свести к минимуму поверхностное натяжение, а затем как определить правильное соотношение раствора и воды, чтобы обеспечить оба адекватный поток и всестороннее заполнение.

После тщательного исследования для уточнения эти методы, результаты в Шеффилде показал, что затирка может быть ответом, так как это может предотвратить проливной дождь от подача воды на внутреннюю поверхность. Следующим этапом исследования было наблюдать за церковной башней, которую нужно было залить цементным раствором, как во время работы, так и после оценить его эффективность и скорость, с которой швы кладки и ядро ​​башни высохли.

ЦЕРКОВЬ СВЯТОГО ИОАННА КРЕСТИТЕЛЯ, STOWFORD, DEVON

Стоуфордская церковь, расположенная недалеко от Корнуолла границы, долгое время страдала от последствий проливного дождя (рис. 2). Действительно, Гилберт Скотт предложил в 1872 году, что ядро ​​должно залить жидким цементом, внутри стены оштукатурены цементом и что внешние растворные швы покрасить смесью на основе масла и глета*. 15 век башня находится на высоте 230 метров над уровнем моря и очень подвержен преобладающей погоде, ежегодно выпадает около 1100 мм осадков.

Помимо безвозмездной помощи на ремонт работа, English Heritage финансировала исследование требуется для контроля уровня влажности в стенах и по заказу Колина Бернса тесно сотрудничать с архитектором Саймоном Картлидж и подрядчики Каррек Сохранение, разработать спецификацию и также установить некоторые принципы передовой практики для проведения затирки. Первый этап работы заключалась в проведении инвазивных тестов установить степень мочеиспускания в основной. Эти первоначальные исследования ясно показали большие пустоты глубиной до 30 мм. Эта работа, однако не был достаточно исчерпывающим чтобы можно было подготовить спецификацию, поэтому требовалось более подробное обследование.

ПОИСК ПУСТОТ

Определение состояния активной зоны и положение и глубина пустот очень сложны. Наилучший подход — создать сетку, которая можно использовать для построения пустот и того, как они связь. Затем тщательно находят пустоты. сверление отверстий в стене и «нащупывание» их с дрелью: когда пустота достигнута внезапно крен будет чувствоваться. Оператор с опытом может быстро измерить глубину пустоты, и измерение бурового долота позволит определить его местоположение внутри стены. Затем эта информация может быть записаны на сетку. Однако есть искусство технике: если есть влага в стене и бурение слишком сильное, шлам будет прилипать к буровому долоту, предотвращая оператор от ощущения пустот, когда они встречаются. Цель состоит в том, чтобы сверлить осторожно.


Рис. 3 Типичная сетка, которую можно использовать для построения пустот: пробные отверстия (красные) определяют местонахождение пустот (синие) и их глубина и протяженность записываются на сетку, выделяя те, которые соединяют

При промывке пустот водой, те, которые соединяются, могут быть записаны на сетка, так постепенно трехмерная изображение может быть построено (рис. 3).

В Стоуфорде возведены строительные леса. внутри церковной башни, чтобы включить серию тестов сверления в сердцевину стены. Этот состоит из отверстий диаметром 16 мм, просверленных Глубина 750 мм, сетка с шагом 1 м. испытания показали что был пробег 30-50мм глубокие пустоты на 250-300мм в ядро стена с дополнительной зоной глубиной 25 мм пустоты на 500-600 мм в глубину стена. Это предполагало пустоты сразу за внешние облицовочные камни и вторая область образования пустот по направлению к центру стены.

Из-за толщины стен и сложность обезвоживания цементного раствора прежде чем он заполнил пустоты, было решено, что система с насосным давлением будет использоваться скорее чем более широко используемая гравитационная система. Будет использоваться ручной насос, ограничивающий давление и позволяя насосу смачивать сердцевину стены тщательно перед затиркой.

В спецификации была предпринята попытка обеспечить системный подход к объему ремонта и определить четкий комплекс работ следующим образом:

  • удаление существующего цементного раствора указывая, если это не было достаточно звуком, чтобы содержат раствор
  • ремонт кирпичной кладки и перетачивание в Гидравлический известковый раствор однокомпонентный НХЛ3. 5 до 2,5 частей заполнителя (поскольку практически не было никакого исторического раствора не осталось, смесь была предназначен для совместимости с гранитом и бутовая кладка)
  • сверление в шахматном порядке сеткой 650-750мм глубокие отверстия диаметром 20 мм на каждой грани башни на высоте 1м по горизонтали и вертикали центров, уточнить количество вставок/ контрольные отверстия
  • подача цементного раствора должна быть ограничена давлением 1,5 атмосферы и вертикальный подъем на 1 м каждые другой день
  • CMS Pozzament 1-5 Затирка для швов использоваться; спецификация была написана содержать подробные инструкции по цементные работы, основанные на предыдущих опыт, чтобы получить цены, которые отражал проделанную работу.

ПОДГОТОВКА СТЕН


  Рис. 4 Отверстия диаметром 20 мм были просверлены для размещения отрезки шланга, чтобы отметить места, где были обнаружены пустоты; эти будут служить точками заливки

Чтобы предварительно смочить сердцевину и посмотреть, какой из отверстия были связаны с взаимосвязанными пустотами, были установлены резервуары для воды с питательными трубами. леса на вершине башни, с соединениями на каждом уровне, чтобы каждый уровень ядра можно было промывать и заливать, начиная с нижний. Небольшой электродвигатель перекачивал воду до самого верха и постоянно держал баки полными.

Там, где вода ушла на дно точка, план сетки был обновлен, чтобы записать межсоединительная пустота, и маленькие пробки были вставлен. Эти заглушки обозначали позиции куда должен был быть введен цементный раствор, в дно пустоты в каждом случае.

Состояние цементной затирки в целом не был достаточно надежным, чтобы позволить это останется в качестве барьера для выхода затирки. Итак, после проверки стен на наличие пустот и промыты водой, стыки разгребены и повторно указывает до затирки. Необычно то, что наведение должно было производиться с землю вверх. Затирка никогда не проводится вниз, потому что могут образоваться воздушные карманы или свободные обломки в активной зоне могут заблокировать узкий проход, оставляющий пустоту внизу. При затирке вверх, любой сыпучий материал собирается цементный раствор, но быстро выпадает из подвески, поэтому не препятствует продвижению затирки.

Во время наведения отрезки водяного шланга были вставлены для обеспечения точек цементации и для выступать в качестве контрольных точек в процессе затирки швов (рис. 4). Перед затиркой снова прокачивается вода в. Сердечник не может быть переувлажнен, т.к. начнется затирка, вода будет плавать поверх него. вода, которая предшествует затирке, предварительно смачивает поверхности внутри сердечника, обеспечивая хороший поток.

ОПЕРАЦИЯ ЗАТЯЖКИ

Заливка начинается сразу после каналы промыты. Затирка смешивается с водой в мусоросборниках с электроприводом весло. Сначала используется очень жидкая затирка. рекомендация производителя 20 литров/25 кг мешок, а в Стоуфорде смесь на 40-50 литров воды на мешок было использовано для первого прохода, чтобы сделать он еще тоньше. Затем следует более тяжелая затирка, но только опыт может определить, что это должно быть. Более тяжелый раствор будет давить более легкий раствор из больших отверстий и принудительно в те более тонкие трещины, которые могут удовлетворительно вместить более текучую смесь. Избыток вода будет просачиваться наружу растворные швы, что, безусловно, является их функцией.

Операция цементации проводилась с использованием диафрагменный насос. Он прост в использовании; просто потянув за ручку, раствор прокачивается (рис. 5). Он относительно деликатный, поэтому любое сопротивление или блокировка быстро чувствуется. Редко бывает необходимо применять давление более 25 фунтов на квадратный дюйм. Это важно вводить цементный раствор осторожно, потому что многие пустоты связаны между собой, так что раствор движется вперед и назад, а не только вверх. Слишком сильное накачивание будет означать чрезмерную потерю затирки при появлении протечек. Большим преимуществом этой системы является то, что насос работает с земли в любое время, избегая необходимости поднять его на эшафот, хотя преобразователь необходимо убедиться, что затирка доставлена управляемыми шлангами, а не самим тяжелые напорные шланги, идущие в комплекте с насосом.


Рис. 5 Архитектор Саймон Картлидж на ручке и Пирс Денни из Carrek Conservation мембранный насос

Оптимальное количество оперативников Семь. На насос нужно два, два смешать затирку, один управляет затиркой точку, а двое ищут утечки, один снаружи а другой внутри, общаясь с оператор насоса по двусторонней радиосвязи.

Медная труба вставлена ​​в заливную трубу и начинается затирка. Когда затирка начнет появляются из одной из точек испытаний/заливки (рисунок 6), деревянный дюбель с ватой ставится, чтобы заткнуть дыру. Это важно поддерживать поток раствора в отверстии: если он оставлен даже на короткое время может произойти обезвоживание и останутся пустоты. Любой вытекающий раствор на поверхность стены должна быть очищена немедленно, чтобы избежать окрашивания и, надеюсь, блестящего раствора стыки должны указывать на обезвоживание.

В Стоуфорде проведена заливка цементным раствором на день, а затем оставил на 24 часа, чтобы позволить обезвоживание и уменьшение объема до иметь место перед продолжением. без затирки дни были потрачены на перенацеливание вверх по башне. Минимум один месяц было разрешено для наведения минометов ставить достаточно, чтобы предотвратить побег затирки. Это было легко достигнуто, потому что процесс затирки был относительно медленным.

Проверки проводились также во время работы, когда требовался подрядчик удалить выбранные камни, чтобы убедиться, что раствор удовлетворительно заполнил пустоты позади.

Когда вершина башни была достигнута важно было дать затирке обезвоживаться и уменьшить объем, чтобы образовались пустоты. пополнял адекватно. В случае, однако, осталось мало времени и образовалась пустота что привело к попаданию воды, поэтому возврат визит был необходим для повторной затирки этой секции.

По завершении 7,5 тонн цементного раствора было был введен в ядро ​​​​башни. От это можно было бы рассчитать, что мочеиспускание в течение башня составила пять процентов по объему.

НЕКОТОРЫЕ ВЫВОДЫ

Уровни влажности на всех четырех высотах на каждый уровень башни контролировался с помощью печно-балансовый метод (расчет влажности потери при взвешивании и сушке деревянных дюбелей, которые были вставлены в кладку). В вначале западная и южная стены бежали водой и поэтому явно насыщены. После работа была завершена уровень влажности все еще оказалась очень высокой (из-за количество использованной воды), но в течение года эти сократился до менее чем 30 процентов.


  Рисунок 6. Когда цементный раствор появляется в испытательном отверстии a деревянный дюбель и вата вставляются, чтобы заткнуть отверстие и предотвратить вытекание раствора.

Сушка продолжается, и архитектор недавно пятилетие подтвердило, что башня сухая без каких-либо сообщений о попадании влаги. затирка явно действует как эффективная губка. После один очень влажный месяц уровень влажности в южная стена резко поднялась, но к следующему месяц это испарилось наружу и равновесное содержание воды было восстановлено.

Затирка цементным раствором может быть очень эффективной, но это конечно не дешевый вариант. По меньшей мере требуется семь оперативников и как только строительные леса и все остальные расходы учитываются рассмотрение, процесс, вероятно, будет стоить £1200-1500 за квадратный метр. В Стоуфорде рендеринг дела был сочтен неприемлемым потому что это затмило бы очень декоративные фасады башни, поэтому затирка был единственным доступным вариантом исправления.

Затирка цементным раствором также является инвазивной операцией и принципиально необратимы. Мы еще не знаем, как эффективным он останется. Однако он обеспечивает лечебный вариант, сохраняющий внешний вид башни и тот, который должен остаться практически не требует обслуживания (в отличие от рендеринга и указывая) на многие десятилетия вперед.



~~~

Глоссарий

бентонит глинистый минерал, используемый в растворах для улучшить поток

гидравлический термин, описывающий способность извести устанавливается химической реакцией с водой, а также путем карбонизации («негидравлическая» известь застывает только карбонизация)

глет форма монооксида свинца (PbO) однократно обычно используется в лаках и глазури для его высыхающие свойства и цвет охры

PFA пылевидная топливная зола, мелкий побочный минеральный продукт сжигание пылевидного угля на электростанции; при добавлении к известковому раствору PFA способствует гидравлический комплект

Примечания

[1] Результаты исследования English Heritage’s Damp Представлен исследовательский проект Towers на конференции в Эксетере в апреле 2013 г.
