Высчитываем количество арматуры
Применяется во всех видах строительства. Широкое распространение он получил из-за небольшой стоимости и возможности формировать конструкции любых размеров.
Зачем нужен каркас из арматуры
Бетон – искусственно созданный строительный материал, в состав которого входит вяжущее вещество и разнообразные наполнители (песок, гравий) и вода. Исключением служит асфальтобетон. В его состав вода не входит. Смесь всех компонентов через время отвердевает и становится монолитом, который очень стойкий к разрушению.
Имея столько положительных качеств бетон, при определенных нагрузках, становится хрупким материалом.
Монолитные блоки не переносят сгибания и растягивания. В уже построенном доме, при просадке грунта, в каком-либо месте на бетонный монолитный фундамент будет действовать продольная нагрузка, которая может привести к деформации блока или его разрушению.
Такие же проблемы могут возникать и на углах постройки.
Возникают трещины. Причина: неправильный определение свойств почвы, грунт по длине фундамента неоднородный и на разных участках по-разному воспринимает нагрузку. Для уменьшения такого влияния на бетон применяется армирование, которое поможет защититься от подобных воздействий.
Правильное армирование
Армирование бетона обычно выполняется с использованием стальных прутков диаметром от 8 до 14 мм, хотя ее толщина зависит от общей толщины изделий. Вертикальная и поперечная решетки служат больше для связки, чем для крепости конструкции.
Основная нагрузка в проблемных случаях ложится на продольные прутья, которая должна быть изготовлена обязательно из ребристых прутков.
Подготовленная сетка с ячейкой 20 или 30 сантиметров укладывается на место заливки в каркас опалубки. Обычно используют два слоя сетки, которая должна заполнить все пространство бетонирования, а особенно проблемные участки – углы конструкции.
Верхняя и нижняя решетки соединяют между собой обычной проволокой посредством металлических прутьев. Сетка обязательно должна быть в толще бетона, а не на поверхности. Слой раствора над или под сеткой не должен быть меньше 20 мм. Это защитит металл от быстрой коррозии и продлит срок службы железобетона.
Формула
Универсальной формулы для определения количества металла для применения, необходимой для заливки монолитной плиты не существует. Можно изучить «СП 52-101-2003 бетонные и железобетонные конструкции без предварительного напряжения арматуры» и получить необходимые данные.

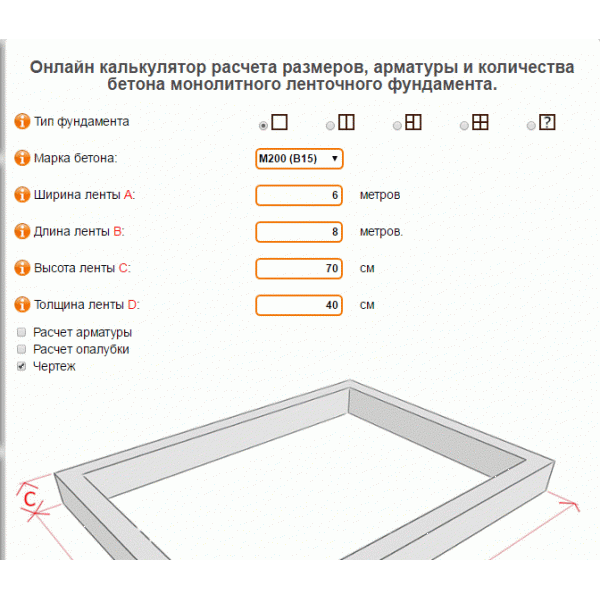

На сайтах производителей стройматериалов металла есть онлайн калькуляторы для получения данных количества, веса и стоимости необходимого количества катанки для постройки, укрепления фундамента. Вычисления очень приблизительные и только квалифицированный специалист даст правдивую информацию.
Как рассчитать количество
Расчет арматуры на монолитную плиту металла для армирования бетонного фундамента или перекрытия нужно начать с расчета.
Определить размеры фундамента. Учесть, что размер фундамента больше размера стен постройки.
В зависимости от этих размеров рассчитать количество слоев армирования. Число прутьев в одном слое будет зависеть от ширины фундамента. Вычисления проводить для ячеек 20 см, 30 см. Для укрепления верхнего и нижнего слоя используют подпорки.
Расход на один квадратный метр решетки примерно 1 погонный метр.
Верхний и нижний слой армировки соединяют с подпорками, которые вяжут проволокой. Это тоже надо учесть.
В зависимости от нагрузки на фундамент выбирают толщину прутьев. Она может быть 10-14 мм. Этот параметр тоже очень важен, потому что от диаметра прутка зависит вес одного метра, а пруток продается в килограммах, а не в метрах.
Так можно сделать расчет арматуры на монолитную плиту, которая будет служить фундаментом строящегося здания. Прутья продольные должны применяться только ребристые, а поперечные и подпорки можно выполнить из гладкого прутка.
Пример
Провести расчет арматуры на монолитную плиту. Исходные данные: рассчитать количество и вес арматуры, необходимой для заливки монолитного основания для здания размером 6*8 метров.
Высота заливки 60 см, ширина – 60 см, длина получится (6+0,2)*(8+0,2) = 50,84 м. 0,2 м берется на то, что размер основания больше размера стен.
Учитывая то, что решетка должна быть накрыта слоем бетона минимум на 2 см, можно рассчитать длину прутьев:
6+0,2-0,02-0,02=6,16 м. – длина прутьев на одну сторону
8+0,2-0,02-0,02=8,16 м. – длина на другую сторону

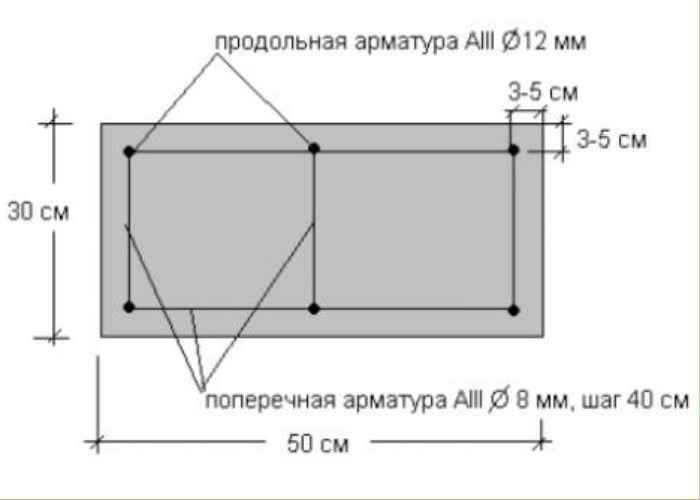

Ширина блока 60 см. Значит на решетку пойдет 3 прутка и ячейка будет: (60-2-2)/3=18,7 см, что соответствует норме.
(6,16*3+8,16*3)*2=85,92 м – длина прутка на 1 слой
85,92*2=171,84 м – всего ребристых прутьев.
Если поперечные прутки укладывать через 20 см, то понадобится:
6,16/0,2=31 шт.
, 8,16/0,2=41 шт.
По предыдущим данным получить размер поперечных элементов 18,7*2=35 см.
Для установки поперечных элементов нужно 35*(31+41)*2=50,4 м.
Рассчитать количество квадратных метров решетки (6,16+8,16)*2=28,64 м2
Получить метраж прутка на стойки 28,64*1=28,64 м. Результат 28,64+50,4=79 м на поперечные и стойки.
Итого:172 м ребристых прутьев, 79 м гладких.
Вычисления очень приблизительные.
Для одноэтажного здания достаточным будет диаметр в 10 мм.
Из таблиц взять данные:
1 метр 10 мм прутка весит 0,617 кг.
(172+79)*0,617=155 кг.
1 м 12 мм прутка – 0,888 кг
(172+79)*0,888=223 кг.
Можно купить 12 мм катанку или 10 мм. Разница будет в цене и в запасе прочности залитого основания.
При строительстве зданий необходимо применять армирование монолитного бетона.
Затраты на приобретение металла увеличат расходы, но уберегут в дальнейшем от расходов на восстановление треснувшего или осевшего помещения.
Читайте статьи
Выбираем арматуру для ленточного фундамента
Все что нужно знать о фундаментах
Какой вес у 1м2 арматуры
Как работать с бетоном зимой
Примеры расчета арматуры стальной для строительства фундамента.
Кому будет полезна статья?
Данная публикаци будет полезна для тех, кто занимается строительством частного или дачного дома и других хозяйственных построек, поскольку при строительстве масштабных строений используются сложнейшие формулы, где учитываются все возможные факторы.
Расчет необходимого количества металлической арматуры для строительства фундамента зависит от его типа. Мы рассмотрим два наиболее пополярных:
Плитный фундамент:
Используется исключительно рифленая арматура диаметром от 10мм.
Выбор диаметра зависит от следующих факторов:
- Вес здания;
- Вид грунта.
Стандартный шаг арматурного каркаса составляет 20см. Укладывается каркас в два пояса.
При строительстве фундамента 8х8м подходит арматура №12мм.
Пример расчета:
8м/0,2м=40шт прутков вдоль и 40 шт поперек. ( длина прутка 8м), итого на один пояс понадобится 80 прутков, а на два пояса 160 шт соответственно.
160шт *8 мм= 1280м. +3,5%= 1324м.
Вес стали арматурной равен 1324м*0,888кг= 1175,7 кг
Общая длина горизонтальной арматуры №12= 1324м. Вес = 1175,7 кг
Помимо этого, оба пояса соединяются между собой арматурой диаметром около 6мм. Соединение арматурных сеток осуществляется в местах пересечения прутков арматуры, т.е. 41 *41= 1681шт. При толщине плиты в 30см, и отступах в 5 см от края, длина вертикального прутка составляет 20см.
Вес арматуры равен 336,2м*0,222кг=74,7 кг
Общая длина вертикальной арматуры № 6= 336,2м, общий вес 74,7кг.
Ленточный фундамент
Данный тип фундамента является наиболее популярным. Для его строительства подходит арматура меньшего диаметра, чем для плитного и обычно составляет №10мм- №12мм-№ 14мм. Это с вязано с тем, что лента менее склонна к изгибу, чем плита, за счет того, что высота ленты в разы больше ее ширины. Но не зависимо от высоты фундамента всегда используется только 2 уровня армирования. Прутки арматуры укладываются на расстоянии 5см от поверхности, по 2, реже по 3 или 4 прутка в поясе (на слабом грунте или тяжелого здания). Расчет расхода арматуры для ленточного фундамента 8х8м с одной несущей стеной, высотой ленты -70см и шириной 40см: Для начала определяемся с диаметром арматуры и числом прутков в одном поясе: допустимое количество армирующих элементов в основании ленточного фундамента рассчитывается исходя из СНиП 52-01-2003 «Бетонные и железобетонные конструкции» и не должно составлять менее 0,1 % от S поперечного сечения ЖБ элемента.
Т.е. 700*400=280 000 мм2 или 2800см2., 0,1% =2,8 см2. Исходя из данных таблицы и учитывая, что, если длина одной стороны более 3м – допускается толщина прутка не менее 12мм; выбираем диаметр и количество стержней арматурного проката.
Допустимый диаметр горизонтальной арматуры – 6мм, если высота каркаса менее 80см, и -8мм, если 85см и выше.

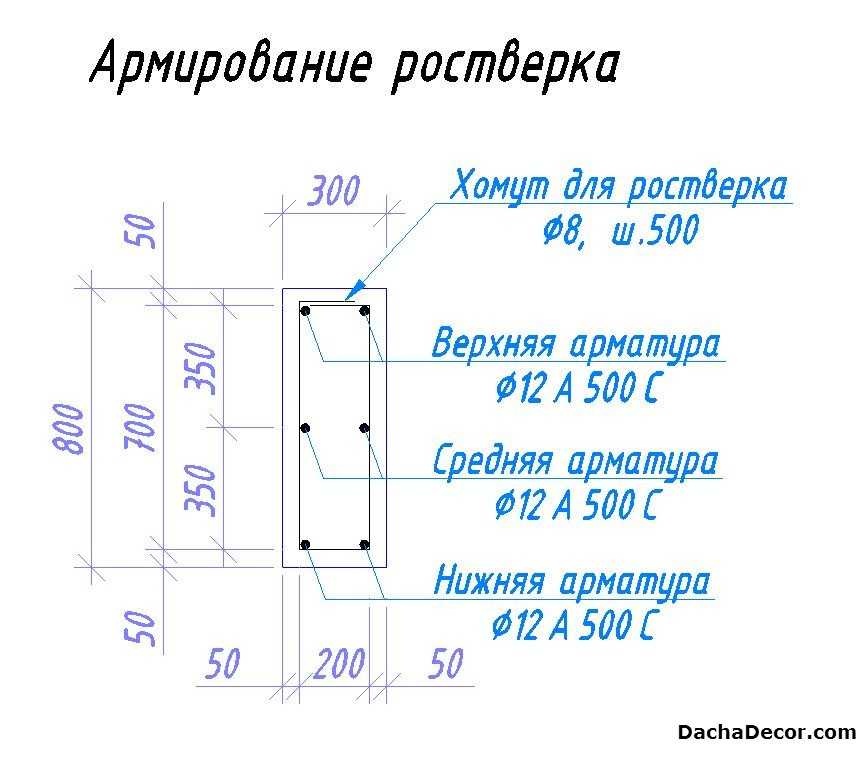

Длина всей ленты для строения размером 8х8м и с 1й несущей стеной составляет 40 м/п . Для основного каркаса в 3 прутка расход арматуры периодического профиля на два пояса составит 40м*6шт=240м+3,5% = 248м/п. Поперечные стержни устанавливаются на расстоянии около 50см. С шириной ленты 40см и высотой 70см, учитывая отступы, длина всех прутков составит :
На одно соединение нам понадобиться 1,8м арматуры: 30см*2+60см*2=1,8м.
При длине в 41см и шаге 50см необходимо 82 соединение: 41/0,5= 82. То есть , общая длина поперечной арматуры составит 147,6 метров погонных.
Общая длина горизонтальной арматуры №12= 248м.
Вес = 220,2 кг
Общая длина вертикальной арматуры № 6= 147,6м, общий вес 32,8кг.
Опубликовано: 11.12.2015
Поделиться:
Вернуться к списку новостей
как сделать правильно
Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Изготавливается с учетом СНиП 52-01-2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.
Армирование фундамента
Содержание
- 1 Расчет арматуры для плитного фундамента
- 1.1 Пример реального расчета
- 2 Как правильно рассчитать потребность в арматуре для ленточного фундамента
- 2.1 Армирование фундамента (видео)

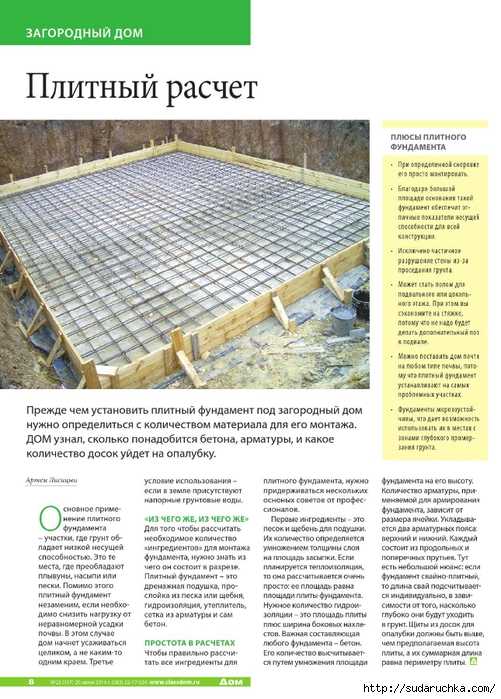

Расчет арматуры для плитного фундамента
Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без подвала.
Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.
Статья по теме:
Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.
Сначала определяется с типом арматуры из брусьев. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непористых грунтах с очень малой вероятностью горизонтального сдвига, можно допустить использование арматурный прокат ребристый диаметром 10 мм класса А-I. Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.
Армированный фундамент
Также очень важен материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия в каркасных, а также деревянных домах и постройках из кирпича или газобетонных блоков. Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм. мм, а для стен из кирпича или блоков – не менее 14-16 мм.
Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Пересечения перпендикулярных стержней связывают между собой мягкой проволокой с помощью приспособления типа крючковой фурнитуры.

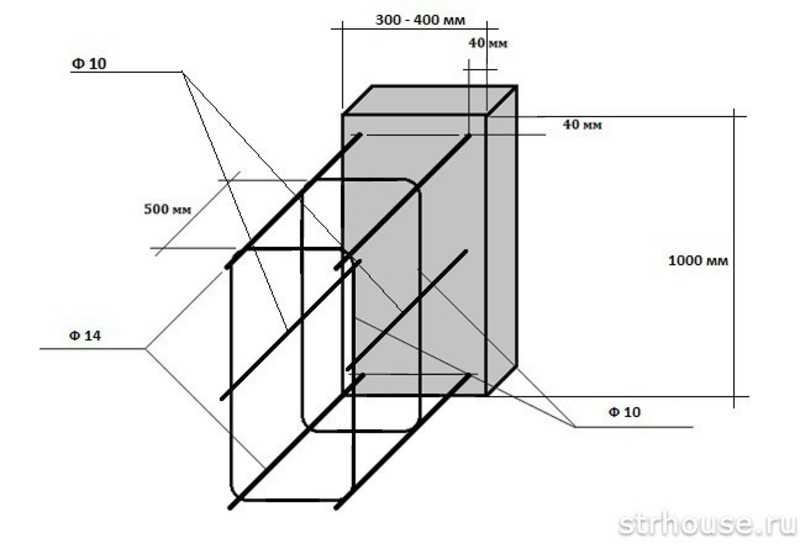

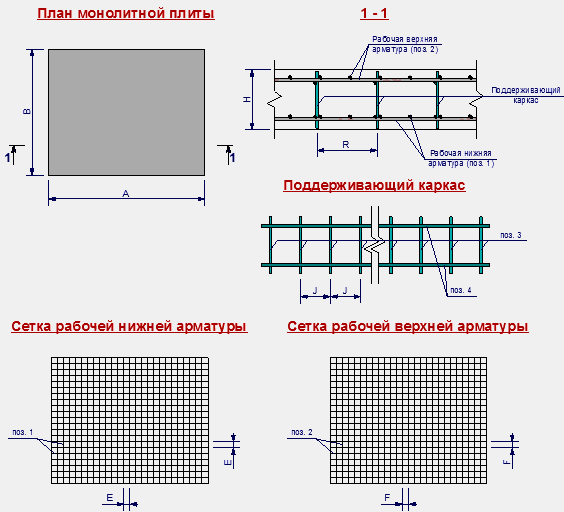

Схема армирования фундамента
Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.
Пример реального расчета
Предположим, что нам необходимо произвести расчет арматуры для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см. Данные геологоразведки свидетельствуют о том, что грунт под фундаментом среднепучинистый, суглинистый. Размеры дома – 9х6 м:
Арматурный каркас
- так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных брусков, а вертикальные брусья могут быть гладкими толщиной 6 мм;
- для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/ 0,2 = 45 толстых арматурных стержней, имеющих стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;
Варианты армирования фундамента
- Таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9=270 м;
- умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
- вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см. Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
- получается, что для возведения необходимого фундамента вам понадобится: 1080 м бруса А-III D16; 540 м штанги A-I D6.
Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;Использование арматуры при строительстве фундаментов
Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540×0,222 = 1190,9 кг.
Для строительства арматуры также потребуется вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4=1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г.
Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.
Пример усиления фундамента
Как правильно рассчитать потребность в арматуре для ленточного фундамента
Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента. Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. При ленточном фундаменте выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузки в нем намного больше.
Например, рассчитать тип ленточного фундамента для деревянного дома. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Грунт супесчаный пучинистый:
Прутья арматурные
- в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;
- оптимальным видится шаг сетки 20 см. Поэтому для правильного расположения ленты такого фундамента необходимо 0,4/0,2=2 продольных стержня в обоих слоях арматуры;
- для деревянного дома диаметр арматурного прута принимается 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;
Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;Армирование ленточного фундамента
- для поперечин берём пруток 10 мм. Шаг ее укладки составляет 50 см.
Периметр здания: (6 + 12) х 2 = 36 м. Делим его на шаг: 36/0,5=72 арматурных поперечины. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м; - для вертикальных связей, также применима планка D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножают количество поперечных стержней на количество продольных из них: 72х4 = 288 шт. При высоте 1 м общая длина составит 288 м;
- , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.
Для этого умножают количество поперечных стержней на количество продольных из них: 72х4 = 288 шт. При высоте 1 м общая длина составит 288 м;Армирование столбчатого фундамента
Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п.м. брусок Д16 имеет вес 0,888 кг; Д6 – 0,617 кг. Отсюда общая масса: 144х0,8=126,7 кг; 316,2х0,62 = 193,5 кг.
