Рассчитать количество арматуры на фундамент: Как рассчитать количество арматуры для монолитной плиты — калькулятор арматуры для плитного фундамента

Расчет арматуры фундамента: как рассчитать арматуру на фундамент

Бетонная основа является ключевым элементом при возведении железобетонных частей здания, например, стен, колонн и перекрытий. Однако она не должна сгибаться и тянуться, поэтому для дополнительной устойчивости к ней добавляют арматуру. Правильно выполненный расчет арматуры фундамента позволит основе здания выполнять возложенные на нее функции, так как будут учтены все нагрузки, воздействующие на такие железобетонные конструкции.

Расчет арматуры для фундамента выполняется в индивидуальном порядке, так как предполагаемая прочность каркаса зависит от ряда факторов. Чтобы свести к минимуму вероятность возникновения трещин, а также сделать сооружение более устойчивым к деформациям, учитывают:

• общее количество арматуры;
• площадь фундамента;
• диаметр стержней;
• нагрузку на строение с учетом дополнительных факторов — снега, ветра и прочих.

Существует два способа, как рассчитать арматуру на фундамент — вручную и с помощью специальных онлайн-калькуляторов.

Последние могут незначительно различаться, но в большинстве случаев пользователю нужно указать тип фундамента, марку бетона, общую длину, высоту и толщину ленты, а также ряд дополнительных параметров.

Произведя таким образом расчет арматуры на фундамент, вы сможете понять, сколько потребуется бетона, рядов прутьев, какими должны быть длина нахлеста, диаметр стержней и так далее. Однако произвести расчет можно и самостоятельно, не прибегая к помощи узкоспециализированных калькуляторов и других программ.

Расчет арматуры вручную предполагает осуществление определенных расчетов, однако для начала нужно определиться с типом фундамента.

Как правильно рассчитать, сколько нужно арматуры на фундамент ленточного типа

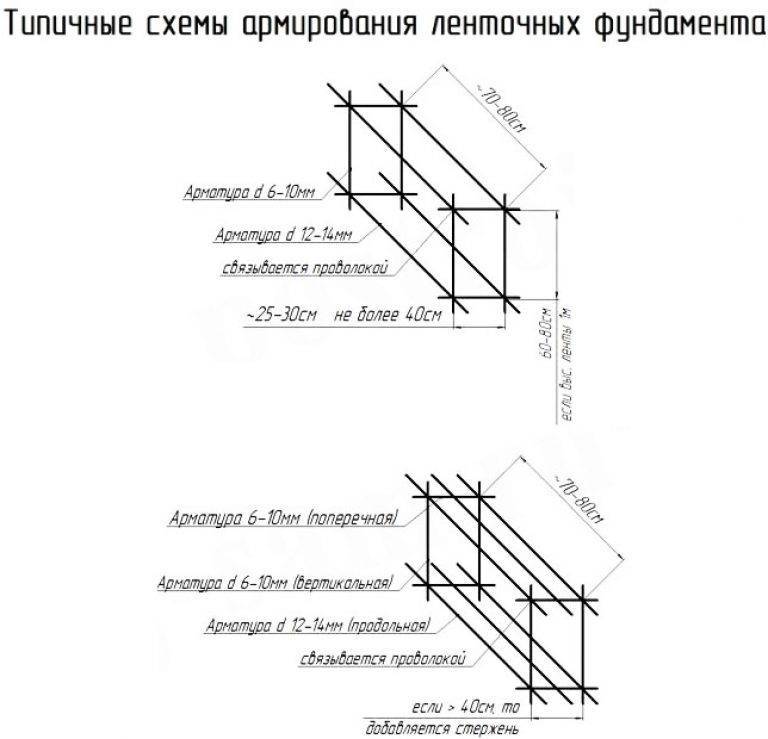

Для ленточного предпочитают схему, предполагающую монтирование прутьев в три ряда. В таком случае у строения будет достаточная прочность, независимо от его назначения.

Прутья нужно устанавливать:

• горизонтально — ребристые прутья;
• вертикально — гладкие стержни, причем их сечение может быть немного меньше, чем у горизонтальных.

Расход арматуры на фундамент может различаться, но для данной схемы рекомендуется укладывать четыре продольных прута арматуры.

Расчет выполняется сначала для ребристых стержней. Он включает три этапа, во время которых нужно:

• произвести замеры периметра строения, под которым будет закладываться ленточное основание;
• замерить параметры стен, расположенных на фундаменте, а затем это значение прибавить к предыдущему;
• умножить число на предполагаемое количество прутьев.

Если взять фундамент 6×8 м, нужно подсчитать периметр основания с учетом несущих стен, располагающихся над фундаментом:

• 6 + 6 + 8 + 8 = 28 м

Если внутри здания предусмотрена еще одна несущая стена, для нее также необходим фундамент, который важно учитывать. То есть, в нашем случае к 28 метрам следует прибавить еще 6 (или 8, в зависимости от расположения стены), получив 34.

Так как укладывать рекомендуется четыре продольных прута, это число умножается на общее количество стержней:

• 34 x 4 = 136 м

Сколько нужно арматуры на фундамент дома: особенности расчетов

Важно помнить, что средняя длина стержней составляет 3-6 метров, но при этом очень малое количество поставщиков могут предложить арматуру нестандартных размеров. Чем меньше или больше длина, тем меньше шансов найти соответствующее предложение. Для решения этой задачи прибегают к простому решению — стыковать прутья внахлест.

Перед тем как рассчитать количество арматуры на фундамент, учтите, что соседние прутья нельзя соединять на одном уровне. Это может негативно отразиться на прочности каркаса, так как в схеме появятся наиболее уязвимые места. Чтобы не допустить этого, соблюдайте расстояние между соединениями двух разных стержней — от 61 см. Оптимальное значение — 1,5 длины нахлеста.

То есть, если длина нахлеста в одном стержне составляет 35 см, в соседнем от него нахлест должен располагаться на расстоянии от 61 см. Причина в том, что 1,5 от 35 см составит 52,5 см — меньше рекомендуемой длины.

Расчет арматуры для ленточного фундамента предполагает соответствие определенным стандартам, например, касающимся диаметра стержней. Для продольных оптимальным значением является 12 мм.

Оптимальное расстояние нахлеста зависит от диаметра прутьев, который нужно умножить на 30. При этом важно учитывать число стыков или просто учесть запас в виде 15% от длины прутьев. Благодаря этому получится учесть припуски на нахлест. В итоге, рассчитанную ранее длину продольных прутьев (136 м) нужно увеличить до:

• 20,4 (15% от 136) + 136 = 156,4 м

Как рассчитать количество арматуры на ленточный фундамент: дополнительные прутья

Узнать, сколько требуется прутьев можно, подсчитав периметр прямоугольника, описывающего продольную арматуру. Зачастую используют стержни диаметром около 6 мм.

Если взять в качестве примера значение 4×6, периметр составит:

• 40 + 40 + 60 + 60 = 200 см или 2 м

Подсчитав, сколько потребуется таких прямоугольников, вы сможете узнать расход арматуры на ленточный фундамент. Осуществить это можно:

• подсчитав на предварительно подготовленном чертеже, сколько потребуется прямоугольников в сумме;
• разделив длину периметра на расстояние между прутьями.

Рассчитав количество перемычек, учитывая, что между ними нужно оставлять расстояние 0,5 м, вы узнаете необходимое их количество для фундамента. Это число нужно умножить на периметр прутьев — 2 м. Для фундамента 4×6 м понадобится около 40 перемычек — 2 x 40 = 80 м.

Расчет арматуры на монолитный фундамент

Если взять в пример фундамент 6×6, в нем прутья нужно укладывать перпендикулярно, сеткой, на расстоянии около 20 см друг от друга. При этом в конструкции должно быть предусмотрено два уровня армирования. Рекомендуемый диаметр прутьев — 10 мм, но для рыхлой почвы рекомендуется использовать арматуру от 12 мм.

В данном примере потребуется около 60 стержней для каждого из уровней, то есть, 120 прутьев в целом. Умножив число стержней на их длину (6 м), получим 720 м — расход на 6×6 м.

При этом расчет арматуры для монолитного фундамента должен учитывать дополнительную нагрузку на строение, например, снеговую и ветровую. От этого будет зависеть количество требуемой арматуры, ее диаметр и так далее.

Расчет арматуры для плитного фундамента

Плитный фундамент — это более сложный, а значит и затратный в плане требуемых материалов вариант, что прямо влияет на его стоимость. Он состоит из двух сеток, которые соединяются друг с другом.

Как правило, для армирования берут рифленые стержни диаметром 12-14 мм. Каждая ячейка имеет размер 20×20 см. Если взять для примера фундамент 6×6 м, для него потребуется:

• 6 ÷ 0.2 (шаг 20 см) = 30 шт. вдоль фундамента и столько же поперек, для образования сетки.

Количество прутьев в сетке (60) нужно умножить на их длину (6 м) = 360 м.

Оба уровня соединяют вертикальными стержнями, количество которых соответствует всем пересечениям горизонтально расположенной арматуры:

• 30 x 30 = 900 соединений

Между сетками необходимо соблюдать отступ 10 см, поэтому потребуется:

• 900 x 0,10 = 90 метров вертикальных ребристых стержней

То есть, для одной из двух сеток потребуется 450 (360 + 90) метров арматуры. Для обеих сеток — 900 м. При этом, чтобы рассчитать арматуру на плитный фундамент, нужно учитывать запас на связку внахлест и так далее.

Что нужно учитывать, производя расчет арматуры фундамента

Важный момент, о котором следует помнить, планируя армирование фундамента — нахлест прутьев. Дело в том, что везде, где пересекаются прутья, необходимо стыковать их при помощи специальной вязальной проволоки. Но ее количество напрямую зависит от схемы расчета и чертежа.

Например, для плитного фундамента проволоки потребуется больше: в местах соединения пересекаются не только горизонтальные, но и вертикальные стержни. То есть, вместо одного узла понадобится сделать два. Из-за этого финансовые затраты на вязальную проволоку для плитного фундамента будут как минимум в два раза выше, чем для ленточного, а затраты на арматуру — в 6 раз и более.

Расчет бетона, арматуры для фундаментов в онлайн калькуляторе: ленточный, плита, свайный

Для этого нужно внести данные в соответствующие ячейки с учетом запаса толщины стен фундамента не меньше 5 см. Если межкомнатные перегородки не относятся к несущей конструкции, то под ними можно обустраивать легкую основу с особыми показателями. Рекомендуется проводить их расчет отдельно. При выборе ленточного фундамента в каждое поле вводится значение длины, высоты и толщины несущих стен. На основе расчетов определяется площадь основания для приобретения необходимого количества гидроизоляции, объем бетона и число плит перекрытия. Этот тип представляет собой закрытую железобетонную полосу, принимающую и равномерно распределяющую нагрузку от несущих стен.

Для плитного фундамента заполняются только значения длины стен и общей высоты основы. Это обусловлено его небольшим заглублением, отсутствием необходимости выполнения серьезных земляных работ. Он может укладываться на глубине до 50 см на основе песчаной подушки с использованием гидроизоляции и утеплителя. Такой тип выбирается при постройке небольшого здания на пучинистых грунтах.

Чтобы не переплатить и выбрать соответствующий по параметрам материал, необходимо обратиться к специалистам. Они объяснят назначение различных марок в зависимости от типа возводимого здания:

При расчете фундамента дома лучше выбирать прочный материал, который не подвергаться деформации, не разрушится под воздействием влаги и веса всей конструкции.

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос в комментариях под статьей.

Общие сведения по результатам расчетов

1. Периметр плиты — Длина всех сторон фундамента

2. Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

3. Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

8. Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.

9. Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.

10. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

11. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

12. Общий вес арматуры — Вес арматурного каркаса.

13. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

14. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Плитный фундамент: плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Количество стали в балках, колоннах, плитах и ​​фундаменте ?

Содержимое

Стальные стержни являются наиболее важным материалом при изготовлении бетонных элементов, таких как балки, колонны, плиты и фундамент.

в этой статье вы можете узнать, какое общее количество стальных стержней требуется для площади перекрытия 1000 кв. Футов в строительстве здания. Полные значения армирования структурных компонентов зависят от различных факторов, таких как условия нагрузки, архитектурный план, распределение от центра к центру между колоннами и марка бетона.

HYSD Steel Bars

Полная концепция минимального и максимального процентного содержания стали, связанной с балками, колоннами, плитами и фундаментом, объясняется в моем предыдущем сообщении в блоге. Прочтите концепции по ссылке ниже.

Минимальный и максимальный процент стали, необходимый для проектирования здания из железобетона

Смотрите подробности на моем канале Youtube Civil Engineering by shravan

Минимальное и максимальное количество стали в строительных элементах

План здания, рассмотренный для оценки

На приведенном ниже плане показан план двухуровневого дома, который используется в качестве однокомнатной квартиры. Архитектурный план, состоящий из 1 кухни, 1 зала/гостиной, 1 столовой, 1 спальни и туалета согласно требованию клиента.

В таблице ниже показаны свойства здания, использованного в проекте

.

С. №	Описание	Недвижимость изъята
1	Коммунальное хозяйство здания	Жилое назначение
2	Количество столбцов	12 №
3	Количество лучей	17 №
4	Размер столбца	12”X12”
5	Размер балки	12″X9″
6	Толщина плиты	5 дюймов
7	Длина плиты	24 фута 3 дюйма
8	Ширина плиты	43’6”
9	Высота здания	10’0”

Площадь плиты = 7,40 м X 13,260 м = 98,124 м ²

Путем преобразования м ²  в футы ²

Теперь площадь плиты = 98,124X10,7639 = 1056,20 квадратных футов площади плиты

Таким образом, площадь плиты считается равной 1057 квадратных футов примерно

Количество стали в балках

В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 2% от объема бетона, необходимого для изготовления балки.

Результаты расчета балки

Объем балки = Количество балок X Размеры балок X длина балки

= 17X0,23X0,3X3 = 3,519 м ³

Теперь 2% от вышеуказанного значения = (2/100)X 3,519= 0,07038 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,07038 = 553,1868 кг

Количество стали в колонне

В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 6% от объема бетона, необходимого для изготовления колонны.

Сталь в колонне

Объем колонны = Количество колонн X Размеры колонн X Высота колонны

= 12X0,3X0,3X3,34 = 3,6072 м ³

Максимальное количество стали в колонне 6% от объема

Теперь 6% от вышеуказанного значения = (6/100)X3,6072 = 0,216432 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,216432 = 1701,15552 кг

Количество в железобетонной плите

В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 1% от объема бетона, необходимого для изготовления плиты.

RCC Слябовая сталь

Объем сляба = Длина сляба X Ширина сляба X Толщина сляба

= 7,40X13,260X0,125 = 12,2655 м ³

Теперь максимальное количество стали в слябе 2% от объема

Теперь 6% от вышеуказанного значения = (2/100)X12,2655 = 0,24531 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,24531 = 1928,1366 кг

Количество стали в фундаменте

Предположим, что фундамент представляет собой изолированное основание с объемом основания 4’0”X4’0”X5’0”. В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 0,8% от объема бетона, необходимого для изготовления фундамента.

Результаты проектирования фундамента

Объем фундамента = Количество колонн X Длина фундамента X Ширина фундамента X Глубина фундамента

= 4’0”X4’0”X5’0” = 12X1,2192X1,2192X1,524 = 23 м ³

Теперь максимальное количество стали в слябе 0,8% от объема

Теперь 6% от вышеуказанного значения = (0,8/100)X23 = 0,184 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 х 0,184 = 1446,24 кг

Следите за нашими предыдущими сообщениями здесь

Какие кирпичи являются лучшими блоками AAC или красными кирпичами в строительстве?

Что такое базовая система изоляции? Различные типы систем изоляции основания, используемые при проектировании зданий?

Полный проект здания G+1 с помощью программного пакета Staad pro V8i ?

Что такое прочность на сжатие и как определить прочность куба на сжатие по нормативам.

Полный расчет состава смеси для бетона марки М20 с использованием кодовых стандартов IS 10262 и IS 456.

Выводы по количеству стали, необходимой для балок, колонн, плит и фундаментов в соответствии с индийской стандартной системой

Теперь описанные выше концепции относятся к полному расчету количества стали, необходимой для балок, колонн, плиты и фундамента. Для плиты площадью 1056 футов требуется примерно 553,1868 кг стали, для колонн требуется примерно 1701,15552 кг стали, для железобетонной плиты требуется примерно 1,9 кг.28,1366 кг стали и, наконец, для фундамента требуется около 1,446,24 кг стали в конструкции здания первого этажа.

Для получения дополнительной информации, связанной с концепциями гражданского строительства и лекциями по проектированию зданий, следите за моим каналом на YouTube «Гражданское строительство» от shravan.

Спасибо, что прочитали эту статью,

Ваш Шраван,

Хорошего дня.

EC2: Минимальная и максимальная продольная арматура

7. 3.2 Минимальные армированные участки

(1)P Если требуется контроль трещин, необходимо минимальное количество связанной арматуры для контроля образования трещин в областях, где ожидается напряжение. Величина может быть оценена по равновесию между растягивающей силой в бетоне непосредственно перед растрескиванием и растягивающей силой в арматуре при текучести или при более низком напряжении, если необходимо ограничить ширину трещины.

(2) Если более строгий расчет не показывает, что меньших площадей достаточно, требуемые минимальные площади армирования можно рассчитать следующим образом. В профилированных поперечных сечениях, таких как тавровые балки и коробчатые фермы, минимальная арматура должна быть определена для отдельных частей сечения (стенки, полки).

A _s,min ·σ _s = k _c · k · f _ct,eff · A _ct

(7.1)

где:

9.2 Балки

9.2.1 Продольная арматура

9. 2.1.1 Минимальная и максимальная площади арматуры

(1) Площадь продольной растянутой арматуры не следует принимать менее А _{с, мин 90 298 .}

Примечание 1: см. также 7.3, где указана зона продольной растянутой арматуры для предотвращения растрескивания.

Примечание 2: Значение A _s,min для лучей, используемых в стране, можно найти в национальном приложении. Рекомендуемое значение указано ниже:

А _с,мин = 0,26·f _ctm /f _yk ·b _t ·d, но не менее 0,0013·b _t ·d

(9.1N)

где :

• b _t – средняя ширина зоны растяжения; для тавровой балки с сжатой полкой при расчете значения b _t
учитывается только ширина стенки
• f _ctm следует определять по соответствующему классу прочности по таблице 3.1:
  f _ctm = 0,30 × f _ck ^(2/3) , f _ck ≤ 50
  f _ctm = 2,12·Ln(1+(f _см /10)), f _ck > 50/60
  с f _см = f _ck +8 (МПа)

(2) Секции, содержащие меньше арматуры, чем A _s,min , следует считать неармированными.

(3) Площадь поперечного сечения растянутой или сжатой арматуры не должна превышать A _{с, макс.} мест за пределами круга.

Примечание. Значение A _s,max для лучей, используемых в стране, можно найти в национальном приложении. Рекомендуемое значение 0,04·A _c .

9.3 Сплошные плиты

(1) Этот раздел применяется к односторонним и двусторонним сплошным плитам, для которых b и l _eff не менее 5h (элемент, для которого минимальный размер панели не менее в 5 раз больше общей толщины плиты).

9.3.1 Армирование на изгиб

9.3.1.1 Общие положения

(1) Для минимального и максимального процентного содержания стали в основном направлении применяются пункты 9.2,1,1 (1) и (3).

(2) Вторичная поперечная арматура в размере не менее 20 % от основной арматуры должна быть предусмотрена в односторонних плитах. В зонах вблизи опор поперечное армирование основных верхних стержней не требуется, если отсутствует поперечный изгибающий момент.

(3) Расстояние между стержнями не должно превышать s _{макс,плиты} .

Примечание; Значение s _max,slabs для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение:

– для основной арматуры, 3·h ≤ 400 мм, где h – общая высота плиты;
– для вторичной арматуры, 3,5·h ≤ 450 мм

В зонах с сосредоточенными нагрузками или в зонах максимального момента эти положения становятся соответственно:
– для основной арматуры, 2·h ≤ 250 мм
– для вторичной арматуры 3·h ≤ 400 мм.

9.5 Столбцы

(1) В этом разделе рассматриваются столбцы, для которых больший размер h не превышает меньший размер b более чем в 4 раза.

9.5.1 Общие положения

9.5.2 Продольная арматура

(1) Продольные стержни должны иметь диаметр не менее Φ _мин .

Примечание. Значение ¢min для использования в стране можно найти в национальном приложении. Рекомендуемое значение 8 мм.

(2) Общее количество продольной арматуры должно быть не менее A _s,min

Примечание: Значение A _s,min для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение определяется выражением (9,12N)

A _{с, мин} = max (0,1·N _Ed /f _ярдов ; 0,002·A _c )

(9. 12Н)

где :

• f _ярдов расчетный предел текучести арматуры
• N _Ed – расчетная осевая сила сжатия

(3) Площадь продольной арматуры не должна превышать A _s,max

Примечание: Значение A _s,max для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение составляет 0,04·A _c за пределами точек нахлеста, если только не будет доказано, что целостность бетона не нарушена и что полная прочность достигается при ULS. Этот предел следует увеличить до 0,08·A _c на кругах.

(4) Для колонн с многоугольным поперечным сечением в каждом углу должно быть размещено не менее одного стержня. Количество продольных стержней в круглой колонне должно быть не менее четырех.

9.6 Стены

9.6.1 Общие положения

(1) Этот раздел относится к железобетонным стенам с отношением длины к толщине 4 или более, в которых армирование учитывается при расчете на прочность

9.6.2 Вертикальная арматура

(1) Площадь вертикальной арматуры должна лежать между A _s,vmin и A _s,vmax .

Примечание 1: Значение A _s,vmin для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение 0,002·A _c .

Примечание 2. Значение A _s,vmax для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение составляет 0,04·Ac за пределами точек нахлеста, если только не будет доказано, что целостность бетона не нарушена и что полная прочность достигается при ULS. Этот лимит может быть удвоен на кругах.

(2) Если минимальная площадь армирования, A _s,vmin , является определяющей в конструкции, половина этой площади должна располагаться на каждой грани.

(3) Расстояние между двумя соседними вертикальными стержнями не должно превышать трехкратную толщину стены или 400 мм, в зависимости от того, что меньше.

9.6.3 Горизонтальная арматура

(1) На каждой поверхности должна быть предусмотрена горизонтальная арматура, идущая параллельно лицевой стороне стены (и свободным краям). Он должен быть не менее А _{с, чмин} .

Примечание. Значение A _s,hmin для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение составляет либо 25% вертикальной арматуры, либо 0,001·A _c , в зависимости от того, что больше.

(2) Расстояние между двумя соседними горизонтальными перекладинами не должно превышать 400 мм.

9.
