Калькулятор толщины, арматуры и опалубки фундамента плиты

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Периметр плиты
  • - Длина всех сторон фундамента
  • Площадь подошвы плиты
  • - Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • Площадь боковой поверхности
  • - Равняется площади утеплителя всех боковых сторон.
  • Объем бетона
  • - Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
  • - Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента
  • - Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр стержней арматурной сетки
  • - Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • Минимальный диаметр вертикальных стержней арматуры
  • - Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Размер ячейки сетки
  • - Средний размер ячеек сетки арматурного каркаса.
  • Величина нахлеста арматуры
  • - При креплении отрезков стержней внахлест.
  • Общая длина арматуры
  • - Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
  • - Вес арматурного каркаса.
  • Толщина доски опалубки
  • - Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
  • - Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Газобетонные блоки – решение XXI века

Дом вашей мечты. Что Вы представляете, слыша эту фразу? Какой он? Маленький, уютный, расположенный подальше от шума и повседневной суеты или, может быть, огромный, насчитывающий несколько этажей и находящийся в самом сердце города? Возможно, Вы хотите иметь рядом прекрасный сад, а может, необычно украсить стены? Каждый, кто принимается за реализацию своей мечты, независимо от её особенностей, сталкивается с таким вопросом: «Какой материал выбрать для постройки?». Несомненно, Вы слышали выражение: «Мой дом – моя крепость» и прекрасно понимаете, что выбор материала для вашей мечты – серьёзная и ответственная работа!

Газобетонные блоки. Что же это?

Газобетонные блоки – это блоки из лёгкого ячеистого бетона, в состав которых входит цемент, кварцевый песок и вода с добавками извести и алюминиевой пудры для поризации. Главное их отличие от пенобетонных блоков, это применяемый «генератор» пор, в пенобетоне это специальная пена, а газобетоне это газы, выделяемые вследствии химической реакции извести и алюминиевой пудры. Такая химическая реакция безвредна для человека, при условии использования качественных ингредиентов. Изготавливаются блоки в специализированных автоклавных камерах при высоких давлениях.

Сейчас газобетонные блоки стали очень актуальными в строительстве, хотя появляется газобетон в 1914 году в Чехии, а через 10 лет, благодаря работе шведского архитектора Акселя Эрикссона, уже появляются сами газобетонные блоки, а ещё спустя 5 лет начинается их массовое производство.

Виды газобетонных блоков

Если учитывать технические характеристики, то условно блоки можно разделить на автоклавные и неавтоклавные. Автоклавные блоки получили своё название от массивных автоклавных камер, в которых происходит процесс набора прочности под определенным давлением, что бы воздушные поры распределялись равномерно. Для неавтоклавных газобетонных блоков специальные камеры не используются. Цена у таких блоков ниже, прочность хуже, а теплопроводность выше.

В зависимости от состава газобетонных блоков, они делятся на группы:

  • цементные
  • известковые
  • смешанные
  • газозолобетон
  • шлаковые

Это означает, что в первом случае в составе преобладает цемент, во втором – известь, в третьем случае – и цемент, и известь, при производстве газозолобетона используется в больших количествах зола, а последнем случае блоки, больше чем на 50% состоят из шлака.

Преимущества газобетонных блоков

  1. Лёгкость.
  2. Фундамент – основа любого дома, поэтому нагрузка на него чрезвычайно высока. Газобетонные блоки способствуют минимизации, как нагрузки, так и ваших финансовых затрат!
  3. Низкая теплопроводность.
  4. Коэффициент теплопроводности: Д400 – 0,10 Вт/м°С. Чем это выгодно? В дальнейшем это сэкономит Вам приличную сумму на оплате коммунальных платежей за отопление. Тёплый дом – уютный дом.
  5. Экологическая чистота.
  6. Это – гарантия безопасности материала для вашего здоровья.
  7. Обеспечение пожарной безопасности.
  8. Газобетон способен выдерживать одностороннее воздействие горячей стихии на протяжении 7 часов.
  9. Лёгкость в обработке.
  10. Обрабатывать газобетон легко и удобно, а значит, и дом строить гораздо быстрее. К тому же, эти факторы влияют и на цену строительства дома, понижая её и одновременно сокращая путь к вашей мечте!

Кладка газобетонных блоков

Перед кладкой необходимо рассчитать количество газобетонных блоков, а так же количество строительного раствора или клея и кладочной сетки - в этом вам поможет специальный онлайн калькулятор строительных блоков и сопутствующих материалов.

Кладку лучше всего начинать с углов дома, двигаясь по периметру. Укладка первого ряда блоков – самая важная и ответственная часть, ведь если Вам удастся достичь максимально ровной горизонтальной поверхности, то Вы не будете долго возиться с последующими рядами, сократив время и сохранив нервы. До начала кладки блоков, возьмите во внимание гидроизоляцию и очищение блоков от пыли, а также их увлажнение, если погода очень сухая.

На радость строителям, газобетонные блоки имеют довольно высокую геометрическую точность, которая равна ±1,5-2,0 мм. Для кладки Вам понадобится клеевой раствор или цементно-песчаный. Клеевой обладает более меньшей толщиной, уменьшая потери тепла через стены, но стоит несколько дороже обычного цементно-песчанного. Лучше всего, готовить их непосредственно на месте стройки, использовать заводские смеси и не забывать заглядывать в инструкции.

Использование реек-порядовок улучшит качество кладки, при этом, не заставляя трудиться до седьмого пота. Установить их следует по углам и вертикально. Высоты рядов обозначьте специальными отметками на рейках. Кладку следующего ряда ведите по шнуру-причалке, который разместите между порядовками!

Недостатки газобетонных блоков

К сожалению, везде есть и свои недостатки. Какие же они у газобетонных блоков?

  1. Хрупкость.
  2. Газобетонные блоки очень хрупкие, поэтому строить из них многоэтажное здание не рекомендуется, да и вести строительство на свайном фундаменте из газоблоков нельзя. Но стройка обычного 2-х или 3-х этажного домика на ленточном фундаменте и с использованием сетки или арматуры через каждые 2-3 ряда блоков обречена на успех!
  3. Водопоглощение.
  4. Газобетонные блоки очень пористые и паропроницаемые, поэтому требуют гидроизоляции, как говорилось выше. Также их нужно защищать снаружи от влияния сильных дождей и таяния снега, которые легко повысят теплопроводность стен дома.
  5. Эксплуатационные свойства.
  6. Прочность стен из блоков не велика, поэтому если вы захотите повесить любимую картину, но она сама по себе тяжёлая, или прикрепить кухонные шкафы, то у Вас получится не сразу. Гвозди держатся очень слабо и делать всё это нужно, использую специальные дюбеля.

Помните, если соблюдать технологии строительства из газобетонных блоков и принимать во внимание все нюансы и советы, то Вы построите уютный дом вашей мечты и при этом сэкономите средства для инвестиций в свои желания.

Видео строительства дома из газобетонных блоков


Устройство ленточного фундамента.

Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта. Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение.

Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.

Что такое ленточный фундамент?

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.

Ленточные фундаменты – отличное решение:

  • для домов, построенных из бетона, камня, кирпича
  • для сооружений, которые имеют тяжёлые перекрытия
  • в случае неоднородности грунта на площадке для строительства
  • если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)

Виды ленточных фундаментов

Ленточные фундаменты делятся на 2 группы: монолитные и сборные.

Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:

  1. Отличается долговечностью
  2. Устойчив на протяжении всего времени использования здания
  3. Может идеально совмещаться с конструкцией сооружений разных типов и форм

Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор. Выбрав этот вид ленточного фундамента, Вы сэкономите время, но вложите больше финансовых средств из-за необходимости применения кранового оборудования. Необходимо помнить про не плотность сопряжения плит, из-за которого может случиться протекание.

Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного. Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

  1. Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
  2. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.
  3. В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке. Тщательное перемешивание – важное условие для крепкой структуры.
  4. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом. Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

  1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
  2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
  3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов , не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.


Как правильно сделать расчёт арматуры и армировать фундамент

Собственноручное производство железобетонного фундамента — наиболее ответственный из всех этапов строительства. Требуемая жёсткость и прочность обеспечивается закладной арматурой, поэтому сегодня мы устраним пробелы в понимании функций армирования и поясним методологию расчёта арматуры для фундамента.

Как работает фундаментное армирование

Бетон обладает превосходной прочностью на сжатие. Это означает, что если бетонный брусок поместить под пресс, он начнёт разрушаться только под очень высоким давлением.

Реалии эксплуатации ЖБИ таковы, что нельзя точно предусмотреть, какие силы будут действовать в отдельно взятой точке массива. Всё потому, что конфигурация бетонного изделия значит не так много, как физико-механические характеристики основы, на которой это изделие установлено. А они почти всегда непредсказуемы.

Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага — сила возрастает пропорционально плечу воздействия. Если подвесить бетонную балку за оба края, воздействие на центр будет напрямую зависеть от длины балки.


Схема работы балки на изгиб: a — бетонная балка; б — железобетонная балка; 1 — арматура.

Также интересен характер и направление деформаций в разных точках. При изгибе одна сторона будет сжиматься, но это, как мы выяснили, не сулит больших неприятностей. Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при невысоких показателях упругости выльется в трещину и слом.

Главная задача арматуры — не позволить бетону растягиваться. Это достигается за счёт сил трения, которые передают нагрузку от бетонного слоя закладным элементам, имеющим модуль упругости гораздо выше, чем у бетона. И, конечно, арматура должна быть распределена максимально равномерно, чтобы каждый отдельный участок конструкции не имел слабых мест с плохой перевязкой. Иначе армирование теряет всякий смысл.

Чем укрепляют фундамент

Существует два типа арматуры. Рабочая арматура выполняет непосредственную функцию армирования — принимает на себя нагрузку в приложенной плоскости. Конструктивная арматура служит для упорядочивания линий рабочего армирования в слое бетона и получения дополнительных связей, если это необходимо.

В качестве рабочей арматуры традиционно используется горячекатаные стержни периодического или гладкого профиля по ГОСТ 5781–82. Стальная арматура может быть свариваемой и несвариваемой, в зависимости от термомеханического укрепления и области использования.

Для фундамента в качестве рабочего армирования целесообразно применять именно периодический профиль, который обладает наивысшим показателем сцепления с окружающей массой. Вспомогательное армирование, напротив, выполняется гладкими стержнями, хотя это не категоричное правило.

Важен и материал, марка стали определяет класс арматуры. Наиболее востребованы для частного застройщика классы А400–А600: они наиболее широко распространены на строительных базах и не требуют специальных средств стыковки: весь каркас собирается вязкой. Всё чаще применяют композитную арматуру (ГОСТ 31938) из пластика, укреплённого углеродным и стекловолокном. Такая арматура значительно легче стальной и абсолютно не подвержена коррозии, а вот насколько это важно в рамках конкретного проекта — решать только вам.

Основные параметры армирования

В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2.03.01:

1. Плотность закладки арматуры (коэффициент армирования). Определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум — 0,05%, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте вплоть до 0,25%.

2. Толщина стержней. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, более 6-ти метров — свыше 14 мм, а при протяжённости от 10-ти метров — 16 мм и более.

3. Распределение армирования. Если фундамент имеет глубину около метра, то какую грань укреплять от растяжения: верхнюю или нижнюю? Что лучше — малое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру помещают у одной грани, разбивая на как можно большее число прутьев, не мешающих заливке бетона. Затем такой же пояс дублируется у противоположной грани.

4. Коэффициент надёжности (переармирование) — прямо вытекающее из предыдущего пункта понятие. Прочность фундамента может быть намеренно завышена в 2 или 3 раза на случай непредвиденных изменений в геоморфологии региона или при отсутствии на момент строительства завершённого проекта.

Последнее должно относиться к разряду исключений, но на практике так строится чуть ли не половина объектов ИЖС. Проблема в том, что без исчерпывающих проектных данных вы не имеете возможности точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие опорной способности грунта, затем по нормативным пропорциям рассчитать линейные характеристики фундамента, а из них вывести оптимальные методы укрепления его структуры, адекватные расчётной нагрузке.

Конфигурация арматуры для НЗЛФ, ленты и плиты

Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольной формы. Между внешними рёбрами может располагаться неограниченное количество линий армирования, между которыми обязательно соблюдается нормативный просвет. Как правило, такие каркасы состоят из отдельно связанных модулей, длина которых удобна для транспортировки и установки. Конструктивная арматура здесь представлена П-образными или замкнутыми хомутами, опоясывающими прутья рабочего армирования каждые 0,6–1,1 метра.


Армирование прямого участка ленточного фундамента: 1 — рабочая продольная арматура; 2 — конструктивная арматура (хомуты).

Заглубленные фундаменты укрепляются как и лента — каркасом. Линии армирования, как упоминалось, дублированы и сосредоточены у верхней и нижней граней. Дополнительно могут закладываться промежуточные линии, компенсирующие силы давления и пучения грунта, если того требует проект. Между собой армирование соединяется вертикальными прутьями. Это армирование выглядит как конструктивное, но оно же выполняет функцию рабочего, в значительной степени препятствуя скручивающим и боковым давящим деформациям.

Плита армируется наиболее просто: две арматурные сетки, каждая может состоять из нескольких слоёв. Разносятся сетки к верхней и нижней плоскости в соответствии с нормативным защитным слоём. Параметры арматурных сеток — табличные, прут и ячейка рассчитываются в зависимости от габаритов плиты. Что касается рёбер жёсткости под плитой, они формируются как и каркасы МЗЛФ, а затем скрепляются с сеткой плиты вертикальными прутьями конструктивной арматуры.

Вязка, установка и контроль

С линейными участками все просто, но ведь фундамент имеет повороты и пересечения. На них линии сходящихся каркасов соединяются гнутыми закладными элементами из арматуры того же сечения. Края устанавливаются с нахлёстом от 40 до почти 100 номинальных диаметров. Довольно распространена практика укрепления углов фундамента арматурными сетками 12х150х150 мм, особенно на слабых грунтах и в сейсмоопасных регионах.

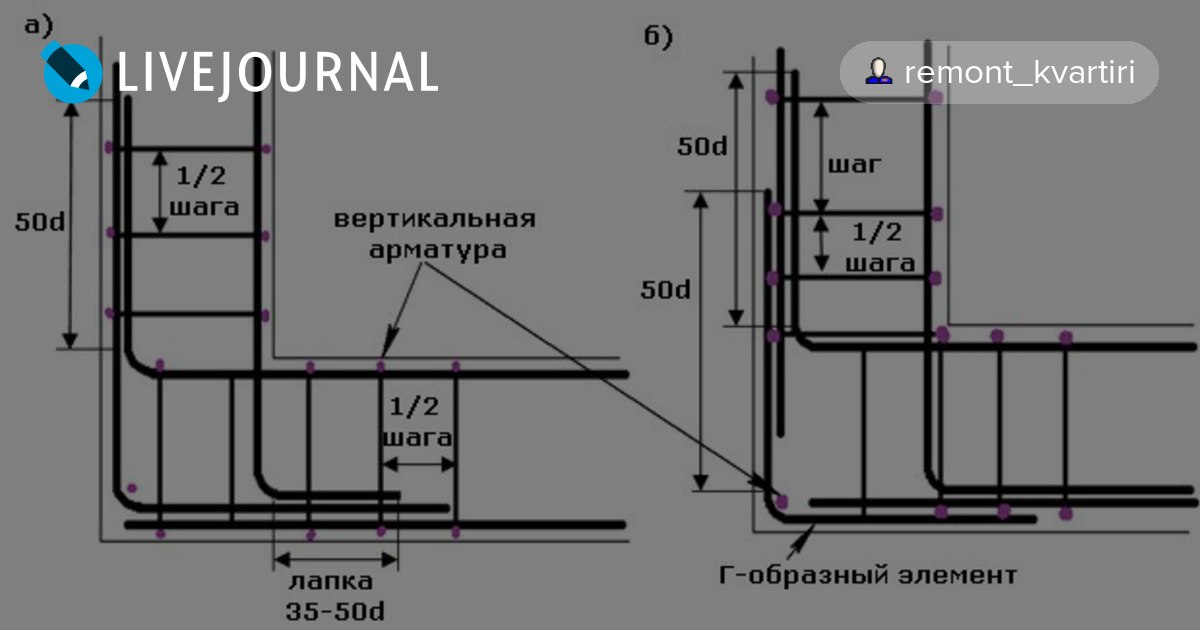

Армирование примыканий и углов ленточного фундамента: 1 — рабочая продольная арматура; 2 — поперечная арматура; 3 — вертикальная арматура; 4 — Г-образные хомуты.

Каждый последующий сегмент каркаса устанавливается на дистанционных подкладках или кольцах, которые препятствуют нарушению защитных слоёв. Прутья на торцах связываются с нормативным перехлёстом, по 2–3 проволочных хомутах на каждом стыке.

В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему спокойно могли передвигаться люди. Перед заливкой каркас тщательно проверяется на прочность скрепления. Если при заливке бетоном разойдутся перевязки линий, это чревато полной выбраковкой всей конструкции. Поэтому во время заливки и усадки нужно уделять особое внимание положению и целостности соединений арматуры.

Расчет арматуры для фундамента и правильное армирование

От правильного армирования зависит прочность фундамента, а равно и целостность стоящего на нем дома. Фундамент — это основа здания, и ему стоит уделить очень пристальное внимание. Давайте поговорим о том, как работает армирование фундамента, как правильно рассчитать необходимое количество арматуры и о правильной вязке.





Строительная арматура — разбираем сортамент



В СНГ для армирования наиболее популярны изделия из горячекатаной стали по ГОСТ 5781. Это металлические стержни диаметром 6–80 мм с профильными насечками на поверхности. Отличается такой металлопрокат высоким модулем упругости — около 200 кПа.

Отличительной чертой металлической арматуры является наличие так называемой площадки текучести — временного состояния вещества за пределом упругой деформации до физического разрушения. Технические качества арматуры определяются классом стали, используемой в производстве: от наименее прочного A-I до самого крепкого A-VI.

Для конструктивного армирования может использоваться гладкая арматура. Ее основной недостаток — пониженное сцепление металла с бетонной массой, поэтому элементы из гладкой арматуры разумно проектировать с отсутствием высоких осевых нагрузок на растяжение.





Наглядно о работе армирования



Первой рассмотрим модель железобетонной колонны. В нормальных условиях на нее действует осевая нагрузка, ведущая к линейному расширению массива от центра наружу из-за сжатия. Бетон не пластичный и в такой обстановке подвержен усталостному разрушению. Арматура колонны принимает часть нагрузки на себя и вынуждает весь массив не расширяться, а изгибаться в допустимых пределах. Поперечное армирование также укрепляет края и препятствует появлению косых трещин.

Вторая модель — горизонтальная балка, опертая на края с приложенной нагрузкой по центру. Бетон без арматуры в таких условиях может сломаться даже под собственным весом. Сталь в бетоне придает ему упругость, при этом сам бетон препятствует точечной деформации арматуры, так что приложенная нагрузка распределяется по всей длине балки.

Модель балки почти полностью соответствует МЗЛФ, а вот в глубоких сложных фундаментах принцип колонны работает на ребрах жесткости. Нагрузка на фундамент ложится неравномерно из-за наличия проемов в стенах и разного веса отдельных участков, либо из-за прочих конструктивных особенностей. В свою очередь, плотность почвы под фундаментом также неравномерна. Можно сойтись на мнении, что основная работа фундамента — безвредно принять на себя нагрузку от строения, а затем правильно распределить ее по точкам опоры.





Выбор сечения и плотности закладки



Основная отличительная черта ЖБИ — сечение продольных армирующих элементов на поперечном срезе. Отношение этого значения к площади сечения бетонной массы называют плотностью закладки. В зависимости от массы, нагрузки, типа и даже участка конструкции плотность может составлять от 0,1 до 2,5%, для фундамента следует придерживаться значений в 0,1–0,3%.

Минимальная толщина стержней продольного армирования и угловых Г-хомутов определяется фактической длиной пролета:

·      на участках до 3-х м арматура не тоньше 10 мм;

·      на пролетах более 3-х м — не менее 12 мм;

·      на точечно нагруженных балках (колонно-скелетная конструкция) — не менее 14 мм при плотности закладки 0,2%. 4 мм2, то есть оптимальное сечение продольного армирования составит 360 мм2. Согласно СП 52–101–2003 для не напряженного бетона расчетное значение выбирается в большую сторону: либо 5 стержней по 10 мм (если позволяет длина пролета), либо 4 стержня по 12 мм (с существенным запасом прочности).

Обратите внимание, что эквивалентной плотности можно добиться, условно, тремя прутьями по 14 мм или даже двумя по 16 мм, так на чем остановиться? На этот счет четких рекомендаций порой не дают даже опытные проектировщики, однако, руководствуясь здравым смыслом, следует закладывать как можно больше стержней минимально допустимого диаметра. Однако помните, что слишком плотный арматурный каркас может затруднить просыпание и уплотнение бетонной смеси.





Зачем и как распределять линии армирования



Указанная выше техника расчета справедлива для тонких балок, в которых армирование выполняется одним рядом с одинаковыми защитными слоями сверху и снизу. На практике же никогда достоверно не известно, как будет вести себя бетонная балка, в какую сторону изгибаться, где будут зоны напряженного растяжения и сжатия. Поскольку фундамент имеет пропорцию ширины к высоте 1:2 и более, расчетную линию армирования выполняют и под верхней, и под нижней гранью.

Но и это еще не все. Для стабилизации массы и придания монолитности применяется так называемое конструктивное армирование. К нему относят в первую очередь вертикальные и горизонтальные поперечные элементы — стержни или хомуты. Расчет их также ведется по плотности закладки, она составляет не менее 0,025% от сечения, но уже не поперечного, а продольного по вертикальной и горизонтальной секущей плоскости. Обычно хомуты выполняют из арматуры на 1–2 номера ниже основного армирования с шагом установки 0,8–1,4 метра.





Защитные и разделительные слои



Из-за ненулевого водопоглощения железобетона арматура в высокой степени подвергается коррозии. Этот эффект можно свести к минимуму, обеспечивая ограждающие защитные слои для каждой линии армирования. Для подземной части фундамента толщина слоя составляет не менее 40 мм, для конструкций на открытом воздухе — 30–35 мм, для утепленных — 25 мм, а при наличии гидроизоляции — 15–20 мм. В любом случае защитный слой не может быть тоньше используемой арматуры.

Свободное пространство между линиями основного армирования называют разделительным массивом. Поскольку деформационные явления проявляются сильнее у поверхности бетона, ширина неукрепленного участка не должна превышать определенного значения. Какого? Негласно используется значение в 1/4 ширины конкретной грани, то есть по бокам армирующего каркаса нужно добавить 3 или 4 продольных стержня на 1–2 номера меньше основного армирования. Получившиеся в таком случае полосы шире 450 мм нужно укреплять проволочной сеткой.





Укладка, вязка, дистанционные пробки и прочие тонкости



Армирующий каркас в большинстве случаев собирают так:

1.    На дно котлована укладывают продольные стержни нижней линии армирования.

2.   Связывают их между собой с перехлестом в 20 номинальных диаметров, а на поворотах скрепляют Г-образными элементами той же толщины и с таким же перехлестом.

3.   Нижняя линия устанавливается на дистанционные пробки, формирующие нижний защитный слой.

4.   С установленным шагом вяжется поперечная конструкционная арматура. Это могут быть разнонаправленные П-образные хомуты или кольца прямоугольной формы. Важный нюанс: все стержни продольного армирования, включая вспомогательные, устанавливаются внутри хомутов, а не снаружи.

Остается только пропустить в хомуты верхнюю полосу основного армирования, подвязать ее и разделить грани конструктивным продольным армированием. Все элементы рекомендуется скреплять проволочной вязкой, предпочитая ее дуговой сварке. После регулировки защитных слоев можно загружать плиты утеплителя и заливать бетон.



http://www. rmnt.ru/ - сайт RMNT.ru



Как расчитать арматуру для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

    Сумарная площадь сечения стержневой арматуры

  10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

Образец установки арматуры для ленточного фундамента

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка  предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон  2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений.  Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Как рассчитать количество арматуры, расчет арматуры


 Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт») для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента  тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило, арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить:                                              (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка.  В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.
Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента  не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт. , на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.



Расчет количества арматуры для столбчатого фундамента


При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными  гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.



Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

График гибки стержня опоры

(BBS) - оценка количества стали

График изгиба стержней (BBS) бетонного фундамента содержит детали армирования и общее количество стали, необходимое для строительства фундамента. BBS и количество стальной арматуры, необходимое для простой изолированной опоры, рассчитываются и объясняются на примере тренировки.

Расчет стальной арматуры для изолированной опоры

На рисунке 1 ниже показан вид в разрезе и разрез изолированного фундамента.Детали арматуры, используемой в основании, рассчитываются на основе детального чертежа конструкции, подготовленного проектировщиком. На структурном чертеже показано расположение арматуры и их характеристики.

Рис.1. План и вид в разрезе изолированного основания

Подробнее : Пример конструкции изолированной опоры

Детали, полученные из структурного чертежа

Следующие детали получены из чертежей и спецификаций:

  1. Длина опоры = X
  2. Ширина опоры = Y
  3. Высота опоры (Толщина) = h
  4. Диаметр основных стержней арматуры = d м
  5. Диаметр распределительных стержней арматуры = d d
  6. Шаг стержней арматуры = s
  7. Крышка для армирования = c

Формулы для расчета

Из рисунка-1 определяются следующие параметры:

  1. Количество основных стержней арматуры (X-образных стержней)
  2. Количество распределительных стержней арматуры (Y-образных стержней)
  3. Длина резки основных арматурных стержней (см)
  4. Длина резки распределительных стержней арматуры (Cd)
  5. Требуемое количество стали

Исходя из приведенных данных, вычисляются следующие значения:

1. Расчет количества основной арматуры (X-стержней)

На рисунке 1 (c) столбцы x распределены в направлении y. Отсюда количество баров:

Нм = (Y / шаг основной арматуры) + 1 уравнение 1

2. Расчет количества распределительной арматуры (Y-образных стержней)

На Рисунке 1 (c) полосы y распределены по оси X. Отсюда количество баров

Nd = (X / расстояние распределения арматуры) +1 Ур.2

3. Длина резки основной арматуры (X-образные стержни)

см1 = [Длина опоры - 2 (крышка)] +2 [Толщина опоры -2 (крышка)] - 2 [Изгиб]

На рисунке

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ] Ур.3

Общая длина резки основной арматуры (см)

см = количество основного армирования x длина резки одного основного стержня

См = Нм x См1

Cm = Nm {[X-2C] +2 [h-2C] -2 [2d m ]} Ур. 4

4. Обрезка распределительной арматуры (Y-образные стержни)

Cd = [Ширина основания - 2 (крышка)] +2 [Толщина основания -2 (крышка)] - 2 [Изгиб]

На рисунке

Cd1 = [Y-2C] +2 [h-2C] -2 [2d м ] Ур.5

Общая длина резки основной арматуры

Cd = количество распределительной арматуры x длина резки одиночной распределительной балки

Cd = Nd x Cd1

Cd = Nd {[X-2C] +2 [h-2C] -2 [2d m ]} Ур.6

5. Оценка количества стали

Количество стали определяется по формуле:

W = D 2 L / 162 Ур.7

Примечание. Уравнение 7 получается путем решения формулы:

Вес стали (Вт) = Объем материала (В) x плотность материала

Где, V = Площадь стали x длина стали; Плотность стали = 7850 кг / м 3

Пример - Опора График гибки стержня

Оценка количества стали для опор

Ниже приводится пример изолированного фундамента с указанием технических характеристик и размеров.

Рис.1. Пример плана и поперечного сечения изолированного основания

Детали взяты из чертежа

Следующие детали получены из рисунка-2:

  1. Длина опоры = X = 2 м
  2. Ширина основания = Y = 1,6 м
  3. Высота опоры (Толщина) = h = 0,3 м
  4. Диаметр основных стержней арматуры = d м = 12мм
  5. Диаметр распределительных стержней арматуры = d d = 12 мм
  6. Шаг основных стержней арматуры = s м = 150 мм c / c
  7. Расстояние между распределительными стержнями арматуры = s d = 150 мм c / c
  8. Крышка для армирования = c = 50мм

Исходя из приведенных данных, вычисляются следующие значения:

1.Расчет количества основной арматуры (X-стержней)

Из уравнения 1

Нм = (Y / шаг основной арматуры) + 1

Нм = (1,6 / 0,15) +1

Нм = 12 шт.

2. Расчет количества распределительной арматуры (Y-образных стержней)

Из уравнения 2

Nd = (X / Расстояние распределения арматуры) +1

Nd = (2 / . 15) +1

Nd = 14nos

3. Длина резки основной арматуры (X-образные стержни)

Из уравнения.3

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ]

Cm1 = [2- (2x,05)] + 2 [.3- (2 x 0,05)] - 2 (2 x 0,012)

См1 = 1,9 + .4-.048

См1 = 2,252 м

Из уравнения 4, Общая длина реза основной арматуры

Cm = Nm {[X-2C] +2 [h-2C] -2 [2d m ]}

См = 11 x 2,252

См = 24,772 м

4. Длина резки распределительной арматуры (Y-образные стержни)

Из уравнения.5,

Cd1 = [Y-2C] +2 [h-2C] -2 [2d м ]

Cd1 = [1,6- (2x,05)] + 2 [.3- (2 x 0,05)] - 2 (2 x 0,012)

Кд1 = 1,5 + .4-.048

Cd1 = 1,852 м

Из уравнения 6, Общая длина резки основной арматуры

Cd = Nd x Cd1

Cd = 14 x 1,852

Cd = 25,928 м

5. Оценка количества стали

Из уравнения 7,

W = D 2 L / 162;

Общее количество стали для основной арматуры,

Втм = (12 х 12 х 24.772) / 162

Втм = 22 кг

Общее количество стали для распределительной арматуры,

Wd = (12x12x25,928) / 162

Wd = 23,05 кг

Примечание: W = D 2 /162 дает вес одиночного стержня

Опора График гибки прутка и количество стали

Количество стержней арматуры, их длина и количество стали для данного изолированного фундамента оценивается и сводится в виде таблицы (Таблица-1).

Таблица 1: График изгиба стержня для изолированной опоры

SL. Нет Тип стержня Диаметр:

Бар

(мм)

Форма стержня №: из бара Длина стержня (м) Общая длина стержня (м) Вес штанги длиной 1 м (кг) Общий вес штанги кг
1 Основная арматура (крестовины) 12 11 2. 252 24,772 0,889 22,02
2 Распределительное усиление

(Y-образные стержни)

12 14 1,852 23,05 0,889 23,05
ИТОГО 45,07

строительных чертежей. Раздел B: Бетонные конструкции

Чертежи строительных норм.Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи в случае стихийных бедствий и Карибской региональной программы

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.Где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 '6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной. Для опор колонн минимальное армирование должно быть " стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор, минимальная арматура должна состоять из 2 стержней № 4 ("), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Допустимое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко сдуть их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это Обычная практика в большинстве OECS - использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма по углам по вертикали.
    2. Прутки диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-WaL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. блоки 4 дюйма 1 стержень
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других. Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные опоры для блочной кладки

Эта железобетонная опора монолитно возведена с плита перекрытия.Состоит из серии плитных утолщений под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рисунок B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками. Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия пола

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка "диаметра в 9" центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуются эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство армирования для подвесных перекрытий

Арматура должна быть согнута и закреплена опытными мастерами. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Арматура должна быть согнута и закреплена опытными мастерами. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Арматура должна быть согнута и закреплена опытными мастерами.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G

Как рассчитать длину резки стула

Как рассчитать длину резки стержня стула, Длина резки арматуры стула, в этой статье мы узнаем о том, как рассчитать длину резки арматуры стула и какова основная функция усиления стула, используемого в фундаментных плитах и ​​фундаменте.

Арматура, которая используется в стуле для поддержки верхней и нижней части арматуры, используемой в опоре. И он поддерживает постоянный зазор между арматурой верхней клетки и арматурой нижней клетки.

Не существует какого-либо конкретного кода IS, и дано правило, как рассчитать длину резки перекладины стула, но в этой статье мы обсудим, как рассчитать длину резки перекладины стула, и какова ее основная функция и как она предоставляется в плита и фундамент.

Как рассчитать длину реза стержня кресла

Почему стержни кресла предусмотрены в основании и плите?

Стулья для стульев предусмотрены в основании и плите по следующей причине

1) поддерживает постоянный зазор между арматурой верхней клетки и арматурой нижней клетки в основании

2) обеспечивает вертикальную опору для верхней арматуры клетки и арматуры нижней клетки, используемых в фундаменте и плите

3) мы знаем, что бетон в зоне натяжения является слабым, а стержень кресла усиливает свойство бетона на растяжение.

4), поэтому балка кресла улучшает прочность конструкции, такой как фундамент и плита, и сохраняет напряжение в конструкции RCC.

5) стержень кресла, предусмотренный в основании и плите, снижает вероятность обрушения и соприкосновения арматуры верхнего каркаса и арматуры нижнего каркаса друг с другом и уменьшает разрушение зоны сжатия и растяжения в бетонной конструкции.

6) стержень кресла должен быть из лома Стальной, диаметр не менее 12 мм Стальной стержень

◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

Вам также следует посетить: -

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Как рассчитать длину резки стержня стула

Конструкция перекладины стула

● Стулья должна быть из лома Сталь, используемая на стройке, диаметром не менее 12 мм Стальная балка трехкомпонентная

1) Заведующий барной стойкой

2) высота перекладины

3) ножка перекладины

1) Головка кресла: - горизонтальная верхняя часть перекладины кресла, которая проходит поперек и ниже арматуры верхней клетки для обеспечения поддержки головы кресла, голова обычно покрывает три усиления, используемые в верхней части опоры. Таким образом, голова стула должна быть суммой двух расстояний между верхней основной арматурой и двумя боковыми сторонами стержня длиной 50 мм.

Длина головки = (2 × интервал) + (2 × 50)

Есть два расстояния между 3 арматурой и длиной 50 мм с обеих сторон 1-й и 3-й арматуры, используемых в основании

2) высота стула : - вертикальное расстояние до стула называется высотой стула, это основная часть расчета, чтобы найти и как рассчитать высоту стула

Высота стула = глубина опоры _ (верхняя и нижняя прозрачная крышка из бетона + нижний диаметр 1 бар + верхний диаметр 2 бара)

3) ножка стула : - нижняя часть перекладины кресла известна как ножка кресла, которая проходит поперек нижней арматуры, используемой в опоре, обычно длина ножки обеспечивает минимальное покрытие расстояния между тремя арматурами.Таким образом, длина стула должна быть суммой двух дополнительных расстояний и 50 мм длины с одной стороны.

Ножка стула = (2 × шаг) +50 мм

Как рассчитать длину реза стула

Как рассчитать длину реза стула

1) Заведующий кафедрой

Длина головки = (2 × интервал) + (2 × 50)

Пусть расстояние = 150 мм между двумя верхними основными стержнями и между двумя верхними распределительными стержнями

Головка кресла = (2 × 150) + (2 × 50) мм

Головка стула = 400 мм

2) высота стула

Высота стула = глубина опоры _ (верхняя и нижняя прозрачная крышка из бетона + нижний диаметр 1 бар + верхний диаметр 2 бара)

Допустим, глубина опоры = 600 мм

Верхняя прозрачная крышка = 50 мм

Нижняя прозрачная крышка = 50 мм

Диаметр нижней планки = 16 мм

Диаметр верхней основной балки = 16 мм

Диаметр верхней поперечины = 16 мм

Складывая все значения, получаем

Высота стула = 600_ (2 × 50) _ (16) _ (16 + 16) мм

Примечание: - Ножка стержня стула сопротивляется самой нижней арматуре в нижней части, поэтому диаметр 1 стержня должен быть вычтен, а головка кресла сопротивляется ниже двух верхних арматурных элементов, поэтому следует вычесть диаметр двух стержней.

Высота = 600 _148 мм

Так высота стула = 452 мм

3) ножка стула

Ножка стула = (2 × шаг) +50 мм

Расстояние = 150 мм

Ножка стула = (2 × 150) +50 мм

Ножка стула = 350 мм

4) длина обрезки арматуры кресла

Длина реза = (1 головка + 2 высоты + 2 ножки) _4 изгиб на 90 градусов

Длина реза = [{400 + (2 × 452) + (2 × 350)} _ (4 × 2 × 12)]

Головка = 400 мм
Высота = 452 мм
Ножка = 350 мм
4 изгиба на 90 ° = 4 × 2d
Диаметр стержня стула = 12 мм

Длина реза = (400 + 904 + 700) _96 мм

Длина реза = 2004_96 мм

Длина стула = 1908 мм

Калькулятор количества и стоимости фундамента, квадратный или прямоугольный

Этот калькулятор требует использования браузеров с включенным и поддерживающим JavaScript .Этот калькулятор с двойной функцией предназначен для расчета приблизительного количества бетона, необходимого для фундаментной плиты или фундамента квадратной или прямоугольной формы. Обязательные записи - это глубина, длина и ширина фундамента или опор. Калькуляторы имеют те же возможности, за исключением того, что калькулятор фундамента имеет компенсацию объема для соответствующей арматуры, проволоки, подвесов, сетки и арматурной стали, которые учитываются в расчетах. Если вы не используете арматуру, воспользуйтесь калькулятором фундаментов.Необязательные записи включают стоимость бетона за кубический ярд, минимальное количество ярдов, которые компания поставит, минимальную плату за минимальную доставку бетона и фиксированную стоимость доставки, не включая стоимость бетона. Результатом является минимальное количество кубических ярдов, необходимое для работы, определяемое предоставленной информацией, и, возможно, общая приблизительная стоимость доставки, включая требуемый бетон. Если ваши требования не соответствуют минимумам доставки, появляется уведомление, если минимумы введены.Нажмите кнопку «Рассчитать», чтобы все поля были рассчитаны. Чтобы сделать другое, нажмите кнопку «Очистить значения» и введите новый набор значений. Вы также можете просто изменить определенные поля и пересчитать, однако каждое поле должно иметь значение, даже если оно равно нулю (0). Расчетная точность текущих браузеров с поддержкой JavaScript обычно составляет 16 разрядов, однако эти результаты округлены, чтобы облегчить жизнь. Обязательно обращайте внимание на верхнюю и нижнюю части каждого калькулятора, поскольку они независимы в работе, и обращайте пристальное внимание на ввод сантиметров, футов или и того, и другого для точности.Не имеет значения, вводите ли вы 1 фут или 12 дюймов в любое из полей. Результаты идентичны. 1,5 фута - это то же самое, что 1 фут и 6 дюймов.

Как укрепить бетонную плиту на земле для контроля трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадка и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль трещин вне стыков при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не препятствуют растрескиванию. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если все же возникают случайные трещины, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможности ремонта или обслуживания в будущем.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры, или состоят из бетона средней или высокой усадки, или если расстояние между стыками превышает 15 футов, то необходимо армирование для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут возникать дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы недопустимы и не установлены, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без швов, и он позволяет множеству мелких трещин, расположенных близко друг к другу (от 3 до 6 футов), по всей плите.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль трещин вне стыков при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты контроля трещин

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину место расположения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени контролируется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные плотно скрепленные трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Порезка арматуры на стыках

Будьте осторожны при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут указать обрезать все остальные стержни или проволоки.Обрезая все остальные стержни или проволоки, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в стыках, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствии трещин, связанных с этой проблемой проектирования.

Метод «крюк-и-тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, так как усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура, предотвращающая трещины, никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддерживайте арматуру стульями или опорами из сборных железобетонных стержней. У стульев должен быть песок или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном. Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается в нижней части плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск бетонного покрытия составляет - 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия. Во многих случаях допуск покрытия имеет приоритет над допуском вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 года.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Дизайн плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​плите на одном уровне» (TF 702-R-08)

WRI Tech Facts. «Как указать, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Оценка количества арматуры

Для оценки стоимости конструкции необходимо знать количество материалов, в том числе арматуры.Точное количество бетона и кирпичной кладки можно рассчитать по чертежам планировки. Если рабочие чертежи и графики армирования недоступны, необходимо предоставить оценку предполагаемого количества. Величины обычно описываются в соответствии с требованиями Стандартного метода измерения строительных работ.

В случае количества арматуры основными требованиями являются:

1. Арматура стержня должна быть описана отдельно по типу стали (например.грамм. низкоуглеродистой или высокопрочной стали), диаметра и веса и подразделяются в соответствии с:
(a) Элемент конструкции , например фундаменты, плиты, стены, колонны и т. д. и

(b) стержень «форма» , например прямые, изогнутые или загнутые; изогнутый; звенья, стремена и распорки.

2. Тканевое (сетчатое) армирование следует описывать отдельно по типу стали, типу ткани и площади, разделенным в соответствии с пунктами 1 (a) и 1 (b) выше.


Существуют разные методы оценки количества арматуры; , три метода различной точности:

Метод-1 для оценки арматуры

Самый простой метод основан на типе конструкции и объеме железобетонных элементов. Типичные значения, например:

• Склады и сооружения с аналогичной нагрузкой и пропорциями: 1 тонна арматуры на 105 м3

• Офисы, магазины, гостиницы: 1 тонна на 13,5 м3

• Жилые дома, школы: 1 тонна на 15,05 м3

Однако, хотя этот метод полезен для проверки общего расчетного количества, он наименее точен и требует значительного опыта, чтобы разбить тоннаж до требований Стандартного метода измерения.

Метод 2 для оценки армирования

Другой метод заключается в использовании коэффициентов, которые преобразуют площади стали, полученные из первоначальных расчетов проекта, в веса, например.грамм. кг / м2 или кг / м в зависимости от элемента.

Если веса разделены на практические диаметры и формы стержней, этот метод дает достаточно точную оценку. Факторы, однако, предполагают определенную степень стандартизации как структурной формы, так и детализации.

Этот метод, вероятно, будет наиболее гибким и относительно точным на практике, поскольку он основан на требованиях к армированию, указанных в первоначальных расчетах проекта.

Метод-3 для оценки армирования:

Для этого метода эскизы делаются для «типичных» случаев элементов, а затем взвешиваются.

Этот метод имеет следующие преимущества:

(a) Эскизы представляют реальную структуру

(b) Эскизы включают предполагаемую форму детализации и распределения основной и вторичной арматуры

(c) Допуск на дополнительную сталь для вариаций и отверстий может быть сделан путем осмотра.

Этот метод также можно использовать для калибровки или проверки факторов, описанных в методе 2, поскольку он учитывает отдельные методы детализации.

При подготовке сметы армирования необходимо учитывать следующие элементы:

(a) Перехлесты и стартовые стержни

Должен быть учтен разумный допуск на нормальные нахлесты в основных и распределительных стержнях, а также на стартовые стержни. . Однако следует проверить, используются ли специальные приспособления для притирки.

(b) Архитектурные особенности

Следует изучить чертежи и сделать достаточный допуск для армирования, необходимого для таких «неструктурных» элементов.

(c) Непредвиденные обстоятельства

Должны быть добавлены непредвиденные расходы от 10% до 15%, чтобы учесть некоторые изменения и возможные упущения.

EC2: Минимальная и максимальная продольная арматура

7.3.2 Минимальная арматура

(1) P Если требуется контроль трещин, требуется минимальное количество склеенной арматуры для контроля трещин в областях, где ожидается растяжение. Величину можно оценить из равновесия между растягивающей силой в бетоне непосредственно перед растрескиванием и растягивающей силой в арматуре при подаче или при более низком напряжении, если необходимо ограничить ширину трещины.

(2) Если более строгий расчет не показывает, что меньшие площади подходят, требуемые минимальные площади армирования могут быть рассчитаны следующим образом. В профилированных поперечных сечениях, таких как балки и балки коробчатого сечения, необходимо определять минимальное усиление для отдельных частей профиля (стенок, полок).

A с, мин · σ с = k c · k · f ct, eff · A ct

(7,1)

где:

9.2 балки

9.2.1 Продольная арматура

9.2.1.1 Минимальная и максимальная площади армирования

(1) Площадь продольной растянутой арматуры не следует принимать менее A с, не менее .

Примечание 1: См. Также 7.3, где указана область продольной растянутой арматуры для контроля растрескивания.

Примечание 2: Значение A с, мин. для лучей, используемых в стране, можно найти в ее национальном приложении. Рекомендуемое значение приведено ниже:

A с, мин. = 0.26 · f ctm / f yk · b t · d, но не менее 0,0013 · b t · d

(9,1N)

где:

  • b t обозначает среднюю ширину зоны растяжения; для тавровой балки с сжатой полкой при расчете значения b t
  • учитывается только ширина стенки.
  • f ctm следует определять по соответствующему классу прочности в соответствии с таблицей 3.1:
    f ctm = 0,30 × f ck (2/3) , f ck ≤ 50
    f ctm = 2.12 · Ln (1+ (f см /10)), f ck > 50/60
    при f см = f ck +8 (МПа)

(2) Секции, содержащие меньше арматуры, чем A s, мин. , следует рассматривать как неармированные.

(3) Площадь поперечного сечения растянутой или сжатой арматуры не должна превышать с, не более вне мест нахлеста.

Примечание. Значение A с, макс. для лучей, используемых в стране, можно найти в ее национальном приложении.Рекомендуемое значение 0,04 · A c .

9,3 Сплошные плиты

(1) Этот раздел применяется к односторонним и двусторонним сплошным плитам, для которых b и l eff составляют не менее 5h (элемент, для которого минимальный размер панели не менее чем в 5 раз превышает общую толщину плиты).

9.3.1 Армирование на изгиб

9.3.1.1 Общие

(1) Для минимального и максимального процентного содержания стали в основном направлении 9.2,1,1 (1) и (3) применяются.

(2) Вторичная поперечная арматура, составляющая не менее 20% от основной арматуры, должна быть предусмотрена в односторонних плитах. На участках вблизи опор поперечная арматура к основным верхним стержням не требуется, если отсутствует поперечный изгибающий момент.

(3) Расстояние между стержнями не должно превышать с, плит - .

Примечание; Значение s max, плиты для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение:

- для основной арматуры, 3 · h ≤ 400 мм, где h - общая глубина плиты;
- для вторичной арматуры, 3.5 · h ≤ 450 мм

В зонах с сосредоточенными нагрузками или в зонах максимального момента эти положения становятся соответственно:
- для основной арматуры 2 · h ≤ 250 мм
- для вторичной арматуры 3 · h ≤ 400 мм.

9,5 Колонны

(1) В этом разделе рассматриваются столбцы, для которых больший размер h не больше чем в 4 раза меньший размер b.

9.5.1 Общие

9.5.2 Продольная арматура

(1) Продольные стержни должны иметь диаметр не менее Φ мин. .

Примечание. Значение ¢ min для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение - 8 мм.

(2) Суммарное количество продольной арматуры должно быть не менее A с, min

Примечание. Значение A с, мин. для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение дается выражением (9.12N)

.

A с, мин. = макс. (0,1 · N Ed / f ярдов ; 0,002 · A c )

(9.12N)

где:

  • f ярд - расчетный предел текучести арматуры
  • N Ed - расчетная осевая сила сжатия

(3) Площадь продольной арматуры не должна превышать A с, не более

Примечание. Значение A с, максимум для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение составляет 0,04 · A c вне мест нахлеста, если не будет продемонстрировано, что целостность бетона не нарушена, и что полная прочность достигается при ULS.Этот предел следует увеличить до 0,08 · A c на кругах.

(4) Для колонн, имеющих многоугольное поперечное сечение, по крайней мере, по одному стержню следует размещать в каждом углу. Количество продольных стержней в круглой колонне должно быть не менее четырех.

9,6 стены

9.6.1 Общие

(1) Этот пункт относится к железобетонным стенам с отношением длины к толщине 4 или более, в которых арматура учитывается при анализе прочности

9.6.2 Вертикальное армирование

(1) Площадь вертикальной арматуры должна находиться между A с, vmin и A с, vmax .

Примечание 1: Значение A s, vmin для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение 0,002 · A c .

Примечание 2: Значение A s, vmax для использования в стране можно найти в ее национальном приложении. Рекомендуемое значение составляет 0,04 · Ac вне участков нахлеста, если не будет продемонстрировано, что целостность бетона не нарушена и что полная прочность достигается при ULS.Этот лимит может быть увеличен вдвое на кругах.

(2) Если минимальная площадь армирования, A s, vmin , контролирует проект, половина этой площади должна быть расположена на каждой грани.

(3) Расстояние между двумя соседними вертикальными стержнями не должно превышать трехкратную толщину стенки или 400 мм в зависимости от того, что меньше.

9.6.3 Горизонтальная арматура

(1) Горизонтальная арматура, идущая параллельно граням стены (и свободным краям), должна быть предусмотрена на каждой поверхности.Оно не должно быть меньше A с, hmin .

Примечание. Значение A s, hmin для использования в стране можно найти в ее национальном приложении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
