Расчет ветровой нагрузки рекламных конструкций в Москве

Одним из основных воздействий на рекламные уличные конструкции является ветровая нагрузка. Порядок её расчета прописан в СНиП 2.01.07-85 «Нагрузки и воздействия». В этой статье мы постараемся систематизировать методику определения ветровой нагрузки применительно к рекламным вывескам.

Для расчета ветровой нагрузки нам понадобятся:

1. Исходные данные:

месторасположение рекламной установки на территории РФ.
тип местности, на которой установлена реклама
габаритные размеры вывески
высота расположения вывески над поверхностью земли.
монтажная схема вывески ( отдельностоящая, на фасаде здания и т.д.)

2. СНиП 2.01.07-85* «Нагрузки и воздествия» ( ссылка как на [1] ), Скачать СНиП 2.01.07-85* «Нагрузки и воздействия»

3. Калькулятор

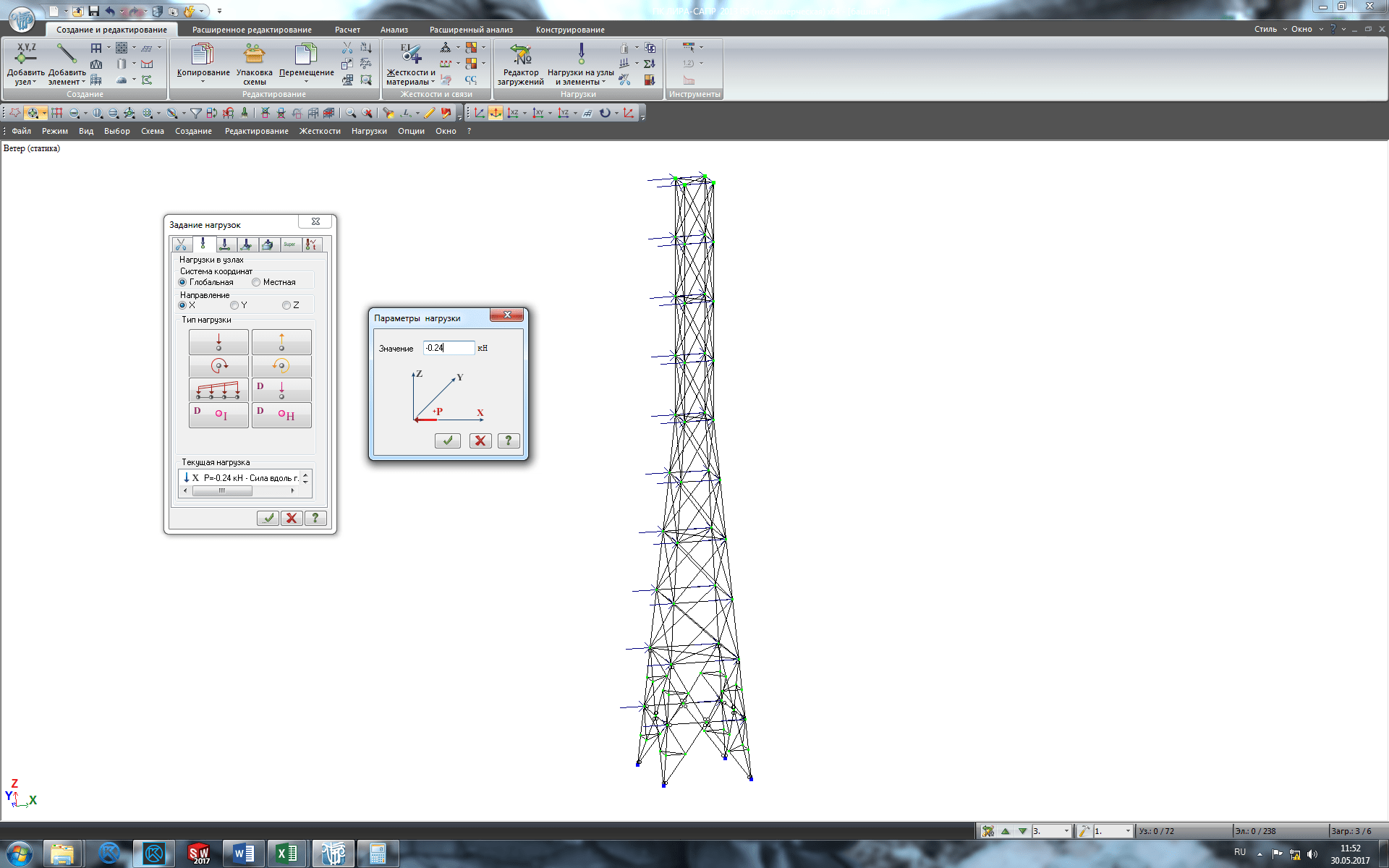

1. Согласно п. 6.2 [1] – ветровую нагрузку следует определять как сумму среденей и пульсационной составляющих:

W = Wm + Wp,

где
Wm – нормативное значение среденей составляющей,
Wp – нормативное значение пульсационной составляющей,

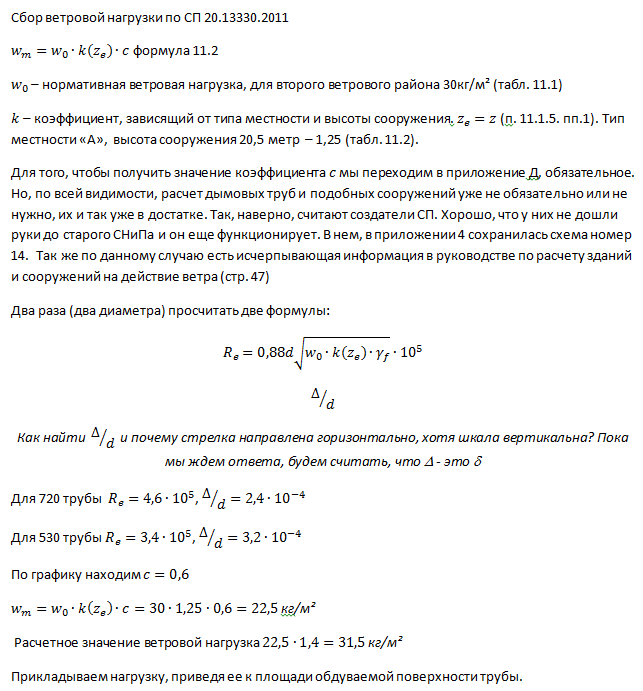

2. Нормативное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли следует определять по формуле:

Wm = w0 · k ·c,

где
w0 – нормативное значение ветрового давления ( см. п. 6.4 [1] ),
k – коэффициент, учитывающий изменение ветрового давления по высоте ( см. п. 6.5 [1] ),
c – аэродинамический коэффициент ( см. п. 6.6 [1] ). В конце статьи в Таблице 1 приведены аэродинамические коээфициенты наиболее часто встречающихся расчетных схем.

Нормативное значение ветрового давления w0 следует принимать в зависимости от ветрового района РФ по данным табл.5 [1]. К примеру, Москва – Ι ветровой район, w0= 0,23 кПа

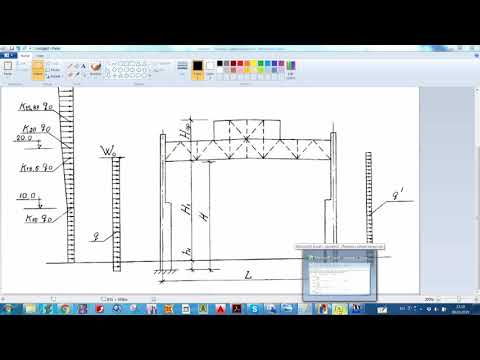

Коэффициент k, учитывающий изменение ветрового давления по высоте z, определяется по табл. 6 [1] в зависимости от типа местности. Принимаются следующие типы местности:

А – открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;
В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м.
С – городские районы с застройкой зданиями высотой более 25 м.

Как правило, к рекламщикам относятся типы местности В и С. Нужно определить к какому типу местности относится наша вывеска. Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h ( h – высота сооружения )

3. Нормативное значение пульсационной составляющей ветровой нагрузки на высоте z следует определять:

а) для сооружений ( и их конструктивных элементов), у которых первая частота собственных колебаний f1, Гц, больше предельного значения собственной частоты fl=2,9, по формуле:

Wp= Wm·ζ ·ν,

где
Wm – определяется в соответствии с пунктом 2 данной статьи,
ζ – коэффициент пульсаций давления ветра на уровне z, принимаемый по табл. 7 [1],
ν – коэффициент пространственной корреляции пульсаций давления ветра ( см. п 6.9[1] ).

б) для сооружений ( и их конструктивных элементов), которые можно рассматривать как систему с одной степенью свободы ( например, водонапорная башня) , при f1< 2,9

Wp=Wm·ξ·ζ ·ν,

где
ξ – коэфиициент динамичности , определяемый по черт.2 [1] в зависимости от параметра и логарифмического декремента колебаний б=0,15 ( см. 6.8 [1] ),
γf – коэффициент надежности по нагрузке = 1,4,
w0 – нормативное значение ветрового давления, Па, см табл.5 [1]. ( к примеру, для Москвы =23000 Па).

4. После того, как определены нормативные составляющие ( средняя и пульсационная), определяем расчетную величину ветровой нагрузки.

Wрасч = (Wm + Wр ) ·γf,

где
γf – коэффициент надежности по нагрузке = 1,4

Таблица аэродинамических коэффициентов , с
№	Схема	с	Примечание
1		с=1,4	Отдельностоящие рекламные конструкции ( реламные щиты, пилоны, стеллы и т. д.), панель-кронштейны, крышные установки. Вывески прямоугольной формы, где присутствует ветровое давление как с наветренной стороны, так и с заветренной
2		с=-0,6	Вывески , расположенные на фасадах боллее 1,5 м от краев и углов здания. Ветер отрывает вывеску от фасада.
3		с=-2	Вывески, расположенные на фасадах в области 1,5 м от краев и углов здания, и во внурненних углах здания. Зона повышенного отрицательного давления ветра!!!
4		с(ф)=1,4·φ	Плоская ферма φ= ∑f1/ F -коэффициент заполнения, где ∑f1- сумма проекции элементов фермы на плоскость фермы F= h·L- площадь всей фермы
5		с(пр)=с(ф)(1+m) при f ≥0,6 и b/h=6. ..m=0,4; f ≥0,6 и b/h=4…m=0,3; f ≥0,6 и b/h=2…m=0,2; f ≥0,6 и b/h=1…m=0,05; f =0 и при любом b/h…m=1;	Пространственная ферма с(пр)- аэродинам. коэфф-т пространственной фермы с(ф)- аэродинам. коэфф-т плоской фермы Для промежуточных значений геометрических параметров аэродинамический коэфф-т определяется интерполяцией.

ОСТАЛИСЬ ВОПРОСЫ?
ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ ПО ТЕЛЕФОНУ
+7 (926) 010-15-96

Заказать Расчет ветровой нагрузки рекламных конструкций

check-done
Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!

Расчет ветровой нагрузки рекламных конструкций в Москве
Проектирование
Обследование
Строительство
Экспертизы
Медиафасады
Заказать проект
Проектирование рекламных щитов
Цены на проектирование рекламных конструкций
Проектирование крышной конструкции
Проектирование фасадной конструкции
Проектирование стел
Проектирование световых букв
Проектирование видеоэкранов
Проектирование пилонов
Проектирование архитектурной подсветки здания
Проектирование рекламных конструкций
Проектирование панель кронштейнов
Проектирование подиумов
Проектирование автоподиумов
Проектирование световых коробов

Проектирование фасадных букв
Проектирование арок
Проектирование входной группы
Проектирование суперсайтов 5х15
Проектирование билбордов
Расчет ветровой нагрузки рекламных конструкций
Проектирование фасадных конструкций
Проектирование суперсайтов 5×15
Медиафасад «Под ключ»
Вопрос-ответ
Для чего нужен проект рекламной конструкции (наружной рекламы)?
Чтобы рекламная конструкция была безопасной она должна соответствовать принятым нормам, правилам изготовления и дальнейшей эксплуатации.
Время от…
Какие требования, предъявляются к проектно-технической документации конструкций наружной рекламы?
Проектирование специальных конструкций наружной рекламы осуществляется специализированными проектными организациями. Проектно-техническая…
Для чего нужна проектная документация?
1. проект вывески зачастую необходим для ее регистрации это касается рекламы на крыше зданий, вывесок в некоторых районах Московской области,…
Состав проекта рекламной конструкции?
Проект вывески, как правило, включает в себя следующие части: 1. Строительный проект рекламной конструкции. Содержит расчеты ветровой и снеговой…
Что такое экспертиза несущей способности кровли?
Обязательно требуется в случае разработки ПКД на крышную рекламную (информационную) конструкцию. Экспертиза несущей способности кровли это даже и…
Что такое карта освещенности?
Необходимый элемент проекта медиа фасада для его дальнейшего согласования. Карта освещенности учитывает яркость конструкции с учетом действующего…

Для чего нужен проект фундамента на рекламную конструкцию?
Данный проект необходим как составная часть проектной документации на отдельно стоящие конструкции: билборды, сити форматы, крупные рекламные стелы.
Геоподоснова для рекламной конструкции?
Экспертиза соответствия ПКД геоподоснове земельного участка необходима при любой установке рекламной конструкции с заглублением и бетонированием…
Примеры чертежей проектной документации, пример пояснительной записки
Расчет ветровой нагрузки рекламных конструкций «Под ключ» – заказать онлайн!
Наши специалисты проконсультируют по стоимости наших услуг и оперативно сделают расчет! +7 (495) 722-11-73, +7 (926) 010-15-96, [email protected]
Крышная установка
Подробнее
BDM-095.01-01/19
Фасадная вывеска
Подробнее
BDM-095.
02/19
Фасадная вывеска
Подробнее
BDM-095.03/19
Фасадная вывеска
Подробнее
BDM-095.04/19
Фасадная вывеска
Подробнее
BDM-095.05/19
Фасадная вывеска
Подробнее
BDM-095.06/19
Фасадная вывеска
Подробнее
BDM-095.07/19
Фасадная вывеска
Подробнее
BDM-095.08/19
Крышная конструкция
Подробнее
BDM 114С-000/17
Крышная конструкция
Подробнее
BDM 112-000/17
Крышная конструкция
Подробнее
BDM 166-006/16
Крышная конструкция
Подробнее
BDM 110-055/17
Крышная конструкция
Подробнее
BDM-003. 07/17
Крышная конструкция
Подробнее

BDM 127.02-000/17
Крышная конструкция
Подробнее
BDM-060-00/17
Крышная конструкция
Подробнее
BDM-131.02/17
Крышная конструкция
Подробнее
BDM 114С-000/17
Крышная конструкция
Подробнее
BDM 112-000/17
Крышная конструкция
Подробнее
BDM 166-006/16
Крышная конструкция
Подробнее
BDM 110-055/17
Крышная конструкция

Подробнее
BDM-003. 07/17
Крышная конструкция
Подробнее
BDM 127.02-000/17
Крышная конструкция
Подробнее
BDM-060-00/17
Крышная конструкция
Подробнее
BDM-131.02/17
Щит отдельностоящий
Подробнее
BDM-053-00/17
Щит отдельностоящий
Подробнее
BDM-097.06-051/16
Щит отдельностоящий
Подробнее
BDM-Ш203/16
Щит отдельностоящий
Подробнее
BDM-011-000/16
Суперсайт
Подробнее
BDM-002. 01.09/17
Суперсайт
Подробнее
BDM-002.02.09/17
Световые буквы
Подробнее
BDM-074-006/16
Световые буквы
Подробнее
BDM-095-000-16
Световые буквы
Подробнее
BDM-113.01.067/16
Световые буквы
Подробнее
BDM-015.01-010/16
Световые буквы
Подробнее
BDM-034.04.007/16
Световые буквы
Подробнее
ШИФР BDM-061-000/16
Вас, возможно, заинтересуют следующие услуги:
Проектирование билбордов
Сро
строительное
Сро
проектное
Мчс
лицензия
Судебный
эксперт
Реестр
Ноприз
Реестр
Нострой
Заказать разработку строительного проекта
Заказать разработку электрического проекта
Заказать экспертизу строительного проекта
Заказать экспертизу электрического проекта
Расчет ветровой нагрузки рекламных конструкций – получите бесплатную консультацию нашего эксперта!
Получить бесплатную консультацию, узнать стоимость наших работ и заказать, интересующую Вас, услугу Вы всегда сможете по телефонам: +7 (495) 722-11-73, +7 (926) 010-15-96, а также по электронной почте: zakaz@bdmproekt. ru. Или заполните форму ниже и наши специалисты свяжутся с Вами в кратчайшие сроки!
Ваше имя
Контактный телефон
Ваше сообщение
Капча
→
Обновить капчу (CAPTCHA)
check-done
Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!
Нам доверяютВсе клиенты
ООО «БДМ ПРОЕКТ» входит в состав саморегулируемые организации: СРО по Проектированию (СРО Мособлпрофпроект) и СРО по Строительству (СРО ЭкспертСтрой). «БДМ ПРОЕКТ» – зарегистрированный товарный знак ООО «БДМ ПРОЕКТ». Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфидециальности.
Заполните форму и наши специалисты свяжутся с Вами в кратчайшие сроки!
Ваше имя
Контактный телефон
Ваше сообщение
Капча
→
Обновить капчу (CAPTCHA)
check-done
Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!
Как определить давление ветра на солнечные панели — статья
6 марта 2020 г.
В этой статье мы рассмотрим процедуру расчета расчетного давления ветра на солнечные панели на крыше в соответствии с нормами проектирования ASCE 7-16. Я чувствую, что лучший способ описать эту процедуру — это проработать пример, и это именно то, что мы будем делать. В этом примере мы рассмотрим здание высотой 30 футов с плоской крышей в Брокен Эрроу, штат Оклахома.
Предыстория:
Типичные размеры бытовой солнечной панели: 65 дюймов в длину и 39″ широкий.
Расчетная скорость ветра для почтового индекса 74011 с экспозицией C и категорией риска III составляет 115,0 миль в час, а высота над уровнем моря составляет 755 футов. В этой статье мы не будем подробно останавливаться на процедуре расчета скоростного давления, но для h = 30 футов получается qh = 32,28 фунтов на квадратный фут.
В ASCE 7-16 есть два раздела, которые охватывают солнечные панели на крыше: 29.4.3 и 29.4.4. В разделе 29.4.3 рассматриваются здания любой высоты с плоской крышей или двускатной/шатровой крышей с небольшим уклоном (менее 7 градусов). Раздел 29.4.4 закрывает другие скаты крыши. У каждого есть свои ограничения на параметры, которые можно использовать из-за испытаний в аэродинамической трубе, проведенных для разработки процедур и нормального использования массивов солнечных панелей. В этом примере мы сосредоточимся на разделе 29.4.3, в котором используется рисунок 29.4-7.
Солнечная панель Давление ветра Параметры:
Мы будем использовать типичные размеры жилых солнечных панелей и сделаем 3 ряда по 8 панелей в массиве. Нижний край панели будет иметь зазор в 1 фут между поверхностью крыши, а верхний край будет иметь зазор в 3 фута, что дает угол наклона 20,3 градуса. Минимальное горизонтальное расстояние между панелями и краем крыши больше, чем 2(h3-hpt) и 4 фута. В нашем случае нет парапета (hpt), а чистое расстояние составляет 6 футов. Минимальный зазор между панелями составляет 0,25 дюйма, но в этом примере мы будем использовать расстояние 1,5 дюйма. Мы хотим оптимизировать расстояние между каждым рядом (массивом) солнечных панелей, чтобы ряды не находились в тени соседнего ряда. Нам нужно будет знать высоту солнца и азимут для нашего местоположения, и это можно найти с помощью программы Solar Chart от Университета Орегона, как показано ниже. Мы собираемся использовать временной диапазон от 10:00 до 14:45 в зимний сезон.
Карта показывает угол возвышения Солнца 22 градуса и поправку по азимуту 35 градусов. Теперь, чтобы найти расстояние между массивами, мы разделим разницу высот краев панели на тангенс угла возвышения Солнца, а затем скорректируем азимут, умножив это расстояние на косинус азимутальной поправки и округлив наш результат до ближайший целый дюйм. Этот процесс дает расстояние 49 дюймов, как показано ниже.
Ради этого примера я собираюсь разместить солнечные батареи в центре здания. Принимая во внимание расстояние от края панели до края крыши (d1=6 футов), расстояние между рядами (d2=4,083 фута) и расстояние между панелями (d3=0,125 фута), ширина здания параллельно солнечной батарее составляет 38,875 фута ( WL=38,875 фута), а ширина здания перпендикулярно солнечной батарее составляет 36,416 фута (WS=36,416 фута).
Расчетное давление ветра для солнечной панели:
Уравнение, которое необходимо решить для расчетного давления ветра для солнечных панелей на крыше:
yp: минимум (1,2, 0,9+л.с./ч)
г.в.: максимум (0,6+0,06*Lp, 0,8)
yE: 1,5 для подъемных нагрузок на открытые панели и на расстоянии 1,5*Lp от конца ряда на открытом краю массива
yE: 1,0 в другом месте для подъемных нагрузок и для всех нисходящих нагрузок, как показано на рис. 29..4-7
Панель считается открытой, если d1 до края крыши > 0,5*h и выполняется хотя бы одно из следующих условий:
d1 до соседнего массива или края крыши > max (4*h3, 4 фута)
d2 до следующей соседней панели > max (4*h3, 4ft)
В нашем примере значение d1 установлено как минимальное горизонтальное расстояние в свету от края 6 футов, а высота здания составляет 30 футов. Оценка выражения для открытой панели показывает, что d1 (6 футов) не превышает 0,5*h (0,5*30=15 футов), поэтому для всех панелей будет использоваться yE = 1,0.
Теперь вычисляем другие значения гаммы:
yp = min(1,2, 0,9+hpt/h) = min(1,2, 0,9+0/30)
yp = 0,9
yc = max(0,6+0,06*Lp , 0,8) = max(0,6+0,06*5,4167ft, 0,8)
yc = 0,925
Используя ASCE 7-16 Рис. 29.4-7:
номинальное значение для использования в нашем уравнении скорости ветра для расчета солнечной панели. Для каждой солнечной панели нам нужно будет установить, в какой зоне она находится, используя «План крыши здания» на рисунке. В этом примере наша граница для краев на самом деле больше любой ширины здания (2 * h = 2 * 30 = 60 > WS и WL), поэтому каждая панель находится в зоне 3. Следующее, что нам нужно, это « Нормализованная площадь ветра», которая определяется как: 92
Наконец, чтобы узнать, какой график «Коэффициент номинального полезного давления» использовать, нам нужно знать угол наклона наших солнечных панелей. Это можно найти, взяв арктангенс разницы высот краев панели до поверхности крыши, деленный на длину панели (w=arctan[(h3-h2)/Lp]). 2 для An, GCrn,nom дает 1,607.
Теперь мы можем приравнять GCrn и, следовательно, расчетное давление ветра на солнечной панели, p:
GCrn = yp*yc*yE*GCrn,nom
GCrn = 0,9*0,925*1,0*1,607
GCrn = 1,338
p = qh *GCrn
p = 32,284*1,338
p = 43,191 фунтов на квадратный фут
Таким образом, с параметрами и расположением, используемыми в примере, каждая солнечная панель будет испытывать расчетное ветровое давление подъемной и нисходящей нагрузки +/- 43,191 фунтов на квадратный фут. Каждая панель, видящая одинаковое давление ветра, обычно не имеет места. Если панель находится в другой зоне, чем другая, то значение GCrn будет другим. Если панель считается открытой, то значение yE будет другим, что даст другой GCrn. Таким образом, в этих случаях вам нужно будет вернуться и повторить расчеты для этих панелей.
Заключение:
Вам может быть интересно, а может и нет, есть ли более быстрый способ сделать это? К счастью, в нашу программу MecaWind встроены эти расчеты, и она рассчитает расчетное давление ветра на каждую солнечную панель за один анализ (плюс вы можете увидеть все графически) вместо того, чтобы оценивать каждую солнечную панель или группы солнечных панелей по одной. время. Для сравнения ниже приведены параметры, используемые для расчета давления ветра на солнечные панели для этого примера (так получилось, что давление ветра одинаково для всех панелей) и выходные данные MecaWind для того же примера.
Расчет ветровой нагрузки для солнечных батарей
Сегодняшняя фотоэлектрическая (PV) промышленность должна полагаться на различные интерпретации лицензированными инженерами-строителями строительных норм и стандартов для проектирования систем крепления фотоэлектрических систем, которые будут выдерживать нагрузки, вызванные ветром. Раньше это было проблемой, потому что, хотя разрешительные органы требуют оценки структурного крепления солнечного оборудования к крышам, безопасность и достаточность этих креплений не рассматриваются должным образом ни в каких кодексах или стандартах. Результатом стало множество интерпретаций кода от разных людей и групп, которые часто приводили к разным проектным нагрузкам для одних и тех же проектных спецификаций.
Однако с введением ASCE 7-16 все изменилось. Впервые код ASCE конкретно касается солнечной энергии на крыше, а новая версия ASCE 7 предлагает 2 метода расчета надлежащей ветровой нагрузки. Поскольку ураганные ветры становятся все более распространенными, расчеты ветровой нагрузки становятся все более ценными знаниями для подрядчиков и инженеров, особенно на юго-востоке США.
Совет по нормам и стандартам Solar America Рекомендация
В настоящее время они рекомендуют основывать структурный дизайн монтируемых на крыше фотоэлектрических систем на стандарте ASCE 7-16 следующим образом:
Основная система сопротивления ветровой нагрузке (MWFRS) является рекомендуемой отправной точкой для проектирования монтажной конструкции фотоэлектрического модуля, при этом модуль фотоэлектрического модуля должен быть ориентирован над и параллельно поверхности крыши.
Разделы 29.4.3 и 29.4.4 касаются обновлений ветровой нагрузки на солнечные панели для крыш с малым уклоном (7 градусов или ниже), а второе обновление предназначено для панелей, установленных параллельно или почти параллельно крыше. Собственная команда инженеров Greentech Renewables рекомендует использовать рисунки 29..4-7 и рисунков с 30.3-2 по 30.3-7 при определении надлежащего расчетного ветрового давления и правильного коэффициента внешнего давления.
Совет по нормам и стандартам Solar America рекомендует проводить испытания в аэродинамической трубе для наиболее распространенных фотоэлектрических установок на крышах для проверки методов и расчетов. Типы установки включают в себя монтаж с выносом параллельно крыше, монтаж с выносом под наклоном относительно крыши и установку с балластом на плоских крышах.
Они рекомендуют изменить коды и стандарты, чтобы конкретно решить вопросы монтажа фотоэлектрических батарей на крышах, чтобы устранить потенциальные барьеры для развития рынка в регионах с сильным ветром.

Формула, которую ASCE 7-16 использует для расчета давления ветра на солнечной энергии, выглядит следующим образом:
Давление ветра = Давление скорости * Коэффициенты внешнего давления * yE * yA элементов и обшивки крыш можно рассчитать на основании рисунков с 30. 3-2 по 30.3-7 или 30.5-1. yE — коэффициент, равный 1 или 1,5 в зависимости от того, выходят ли панели на край крыши. Если они открыты, используется 1,5, если панели не видны, в уравнении используется 1. yA — еще один коэффициент, называемый коэффициентом выравнивания. Рисунок 29.4-8 ASCE показывает диапазон значений yA, в основном от 0,4 до 0,8 в зависимости от эффективной площади ветра (эффективная площадь ветра рассчитывается как Высота * Высота/3). Для yA, если площадь ветра составляет от 1 до 10 футов в квадрате, тогда yA равна 0,8, если эффективная площадь ветра больше 100 футов в квадрате, yA будет равна 0,4. YA между этими двумя точками можно увидеть на графике ниже. Используя вместе 4 части уравнения, вы можете рассчитать ветровую нагрузку для массива.

ASCE 7 также предоставил этот полезный инструмент, который позволяет вам протестировать любое место в США и узнать фактор риска ветра, дождя, снега, наводнения, землетрясения, льда и цунами. Если у вас есть дополнительные вопросы о ветровой нагрузке и требованиях к вашему следующему проекту, обратитесь к своему торговому представителю сегодня, чтобы узнать больше!

Источник изображения:
