11.4. Расчет несущей способности свай при действий горизонтальных нагрузок

Причиной значительных горизонтальных нагрузок на фундаменты могут быть тормозные нагрузки от кранов в цехах с тяжелым крановым оборудованием, температурные расширения технологических трубопроводов предприятий нефтехимической и нефтегазовой промышленности, односторонний обрыв проводов у ЛЭП, волновые воздействия и навал судов у причальных сооружений и т. д. Очевидно, что во всех этих случаях оценка несущей способности свай на горизонтальную нагрузку имеет весьма существенное значение.

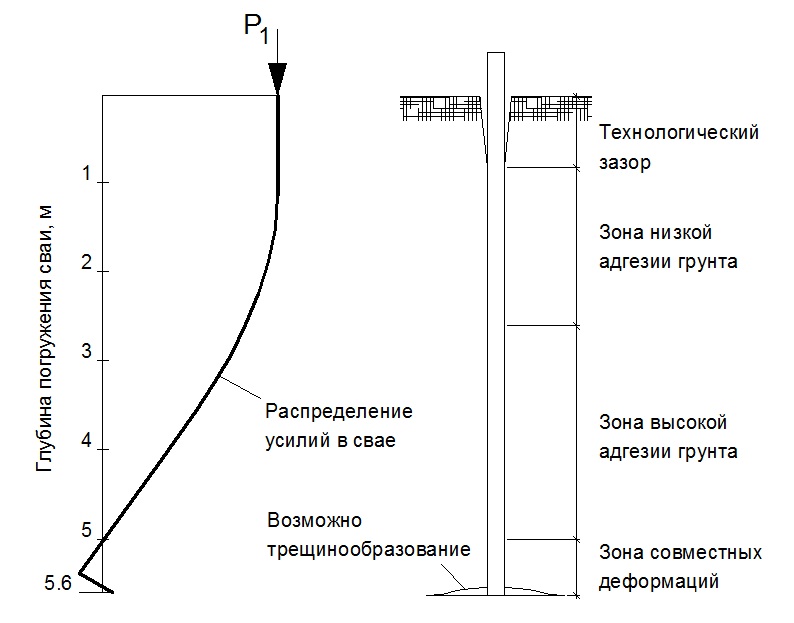

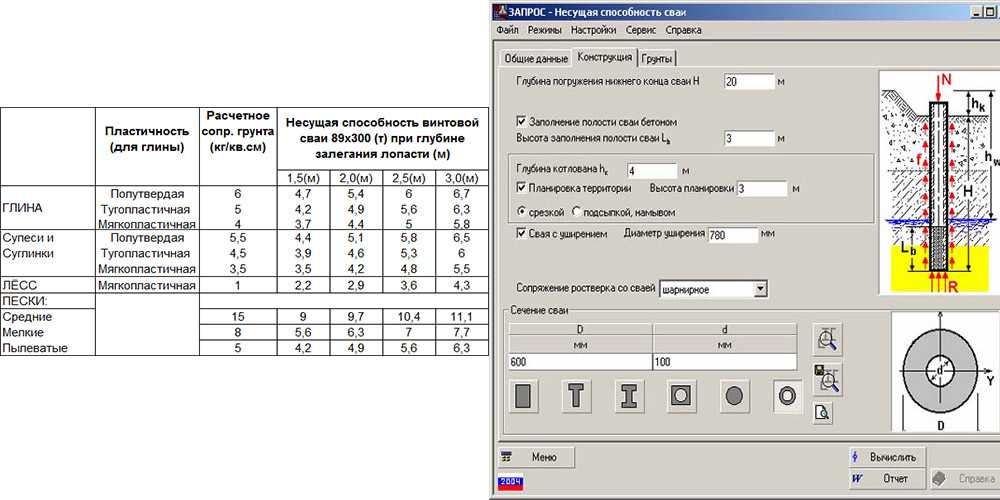

В настоящее время несущая способность сваи на горизонтальную нагрузку определяется либо методом испытания пробной нагрузкой, либо одним из математических методов расчета.

Метод испытания свай пробной статической нагрузкой позволяет наиболее точно установить действительное сопротивление сваи дей-

ствию горизонтального усилия. При проведении испытаний гори зонтальные усилия на сваю создаются, как правило, гидравлическими домкратами, установленными либо между двумя забитыми сваями, либо между опытной сваей и упором из статического груза, чаще всего из железобетонных блоков (рис.

11.14, а). Нагрузка на сваю увеличивается ступенями, горизонтальные перемещения сваи на каждой ступени нагрузки фиксируются прогибомерами. Каждая ступень нагрузки выдерживается до условной стабилизации горизонтальных перемещений.

По результатам испытаний строятся графики зависимости горизонтальных перемещений сваи от нагрузок (рис. 11.14, б), по которым и определяется предельное сопротивление сваи.

За предельное сопротивление сваи fU принимается нагрузка на одну ступень менее той, без увеличения которой перемещения сваи непрерывно возрастают. Несущую способность горизонтально нагруженных свай по результатам испытаний определяют по формуле (11.7) при коэффициенте условий работы с= 1.

Математические методы расчета свай на горизонтальные нагрузки можно разделить на две группы в зависимости от характера деформаций свай в грунте.

Первая группа методов разработана для коротких жестких свай, которые под действием горизонтальной нагрузки поворачиваются в грунте без изгиба, как это показано на рис. 11.15, а. Разрушение системы «свая — грунт» происходит за счет потери устойчивости грунтом основания. Расчет базируется на положениях теории предельного равновесия грунтов. За предельную принимается такая горизонтальная нагрузка, при которой реактивный отпор грунта у нижнего конца сваи достигнет предельного значения.

Вторая группа методов разработана для свай, которые пол

действием горизонтальных нагрузок изгибаются в грунте (рис. 11.15, б). Сопротивление таких свай, называемых длинными гибкими, определяется прочностью материала сваи на изгиб. Методы расчета второй группы, как правило, основаны на использовании модели местных упругих деформаций (см. § 5.2).

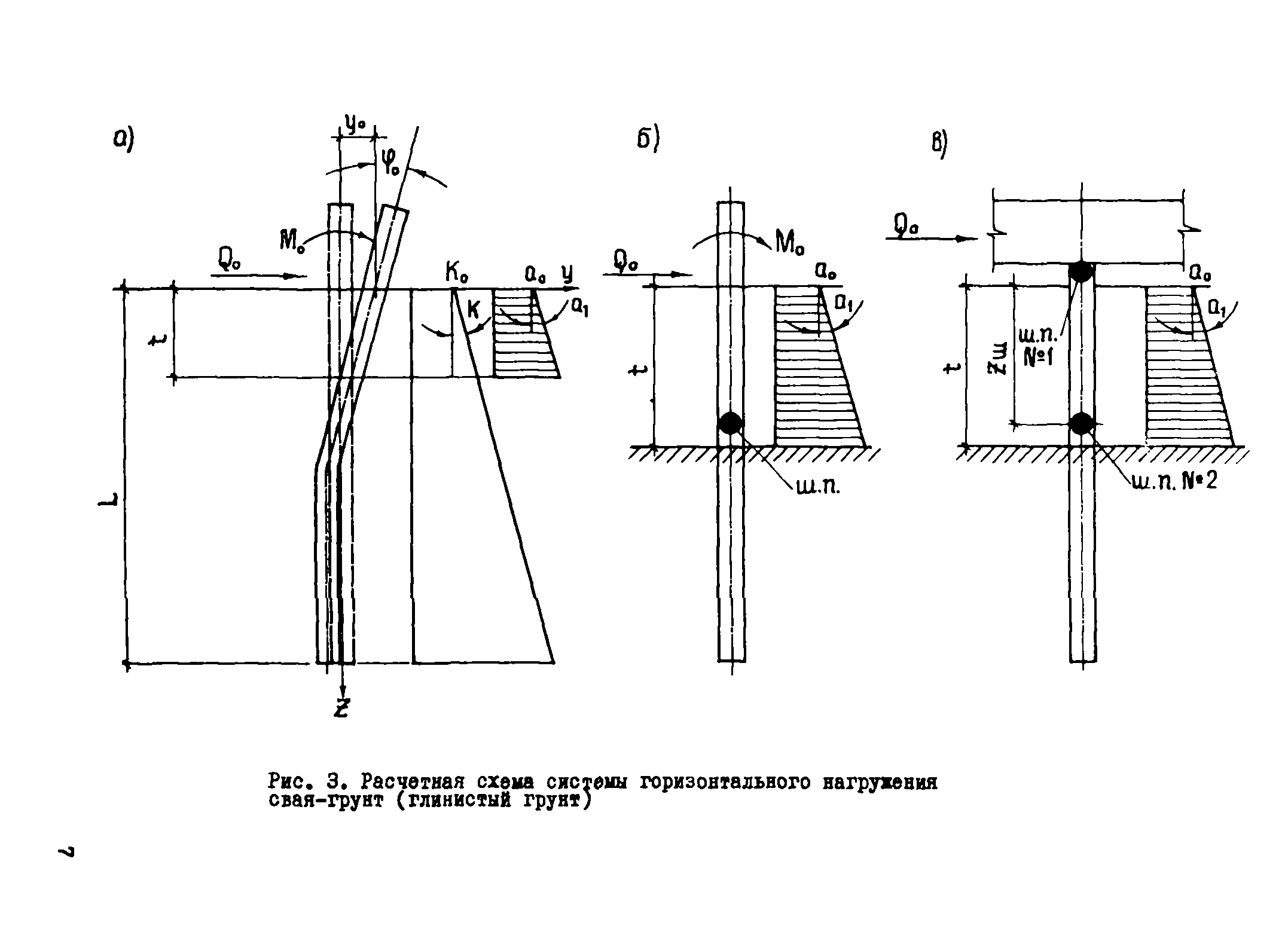

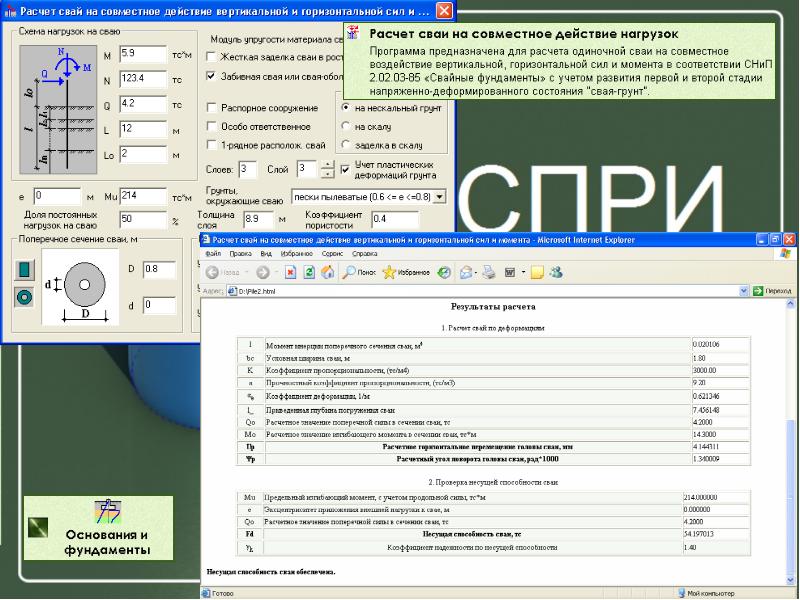

Математические методы второй группы весьма многочисленны. Из них наиболее широко используется на практике инженерный метод расчета, изложенный в СНиП 2.02.03— 85. По этому методу вертикальная свая рассматривается как балка на упругом основании, загруженная на одном конце. Грунт представлен линейно деформируемой средой, характеризуемой коэффициентом постели, увеличивающимся пропорционально глубине. При этих условиях на основании решений строительной механики получены формулы для определения горизонтальных перемещений сваи и угла ее поворота на уровне поверхности грунта (uP и P ), а также для определения изгибающих моментов и поперечных сил в любом сечении по ее длине. Решения получены как для свай со свободной головой, так и для свай, защемленных в ростверк.

При отнесении свай к той или иной категории жесткости следует учитывать не только длину сваи и жесткость ее поперечного сечения, но и деформативные свойства грунта, поскольку одна и та же свая, работающая в слабом грунте как короткая жесткая, в прочном грунте будет вести себя как длинная гибкая.

В настоящее время общепринято деление свай на гибкие и жесткие производить по так называемой приведенной глубине погружения сваи в грунт l, которая определяется по формуле

(11.12)

где l— фактическая глубина погружения сваи в грунт, м; К — коэффициент пропорциональности, кН/м4, принимаемый в зависимости от вида грунта по табл. 1 Приложения 1 СНиП 2.02.03 — 85;

bр — условная ширина сваи, м, которая учитывает пространственный характер ее работы и принимается равной bр = 1,5d+0,5 м, где d. — диаметр круглого или сторона квадратного сечения сваи, м;

с — коэффициент условий работы; Еl — жесткость поперечного сечения сваи на изгиб, кН • м .

При –l1 сваи рассматриваются как короткие жесткие, при –l > 1 — как длинные гибкие.

Методика определения коэффициентов жесткости грунта при расчете свай на горизонтальную нагрузку | БЕЗВОЛЕВ

Главная > № 2 (2012) > БЕЗВОЛЕВ

Методика определения коэффициентов жесткости грунта при расчете свай на горизонтальную нагрузку

СТЕПАН ГЕОРГИЕВИЧ БЕЗВОЛЕВ


Аннотация

Рассматривается подход к расчету свай на горизонтальную нагрузку по модели упругой линейно- деформируемой среды. Представлена полученная на основе упругих решений методика определения коэффициента пропорциональности, описывающего линейное возрастание коэффициента жесткости грунта по боковой поверхности сваи. Проанализированы рекомендации, содержащиеся в нормах по назначению коэффициентов пропорциональности и предлагаемые автором. Представлены формулы для обратного расчета коэффициента пропорциональности по данным полевых испытаний свай на горизонтальную нагрузку.


Литература

СНиП 2.02.03-85. Свайные фундаменты.

СП 24.13330.2011. Свайные фундаменты.

Горбунов-Посадов М.И., Маликова Т.А., Соломин В.И. Расчет конструкций на упругом основании.- М.: Стройиздат, 1984.

Федоровский В.Г., Безволев С.Г. Расчет осадок фундаментов мелкого заложения и выбор модели основания для расчета плит// “ОФМГ”. – 2000. – №4. – С.10-18.

Федоровский В.Г., Левачев С.Н., Курилло С.В., Колесников Ю.М. Сваи в гидротехническом строительстве: Учебное пособие.- М.: Изд-во АСВ, 2003.- 240 с.

Douglas D.J., Davis E.H. The movements of buried footings due to moment and horizontal load and the movement of anchor plates// Geotechnique.- 1964.- Vol.14, №2.- Pр.115-132.

Groth N. N., Chapman C.R. Computer evaluation of deformations due to subsurface loads in semi-infinite elastic medium: B.E. Thesis/University of Sydney.- Sydney, 1969.

Poulos H.G., Davis E.H. Elastic Solutions for Soil and Rock Mechanics.- New Yourk e.a: John Wiley & Sons Inc., 1974.

Poulos H.G., Davis E.H. Pile Foundation Analysis and Design/University of Sydney.- Rainbom-Bridge, 1980.

Barber E.S. Discussion to Paper by S.M.Gleser// Special Technical Publication (STP) of American Society for Testing and Materials (ASTM).- 1953.- №154.- Pр.96-99.

СНиП 2.02.01-83*. Основания зданий и сооружений.

Пособие по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83)/ НИИОСП.- М.: Стройиздат, 1986.- 415 с.

ГОСТ 5686-94. Грунты. Методы полевого испытания сваями.

Бахолдин Б.В., Труфанова Е.В. Корректировка существующих методик оценки сопротивления свай горизонтальным нагрузкам// Геотехнические проблемы мегаполисов: Тр. междун. конф. по геотехнике. Т. 4.- М., 2010.- С.1325-1330.

СНиП 2.02.04-88*. Основания и фундаменты на вечномерзлых грунтах.

СП 52-105-2009. Железобетонные конструкции в холодном климате и на вечномерзлых грунтах.

Завриев К.С. Приближенный способ расчета свай на горизонтальную нагрузку и определения их гибкости // “ОФМГ”.- 1976.- № 3.- С.6-8.
