Калькулятор арматуры | Расчет арматуры



Сервис KALK.PRO предлагает вам использовать калькулятор арматуры онлайн на нашем сайте – вы получите результат быстро, просто и бесплатно! Калькулятор позволяет выполнить расчет веса арматуры по известной длине (за метр), или же наоборот, рассчитать сколько метров содержится в тонне арматуры. Нормативная база для выполнения расчета основана на таблицах ГОСТ 5781-82 (устарел) и ГОСТ 34028-2016 (актуален). На выходе вы получите точные результаты, которые позволяют использовать их при составлении проектно-сметной документации и оформления дальнейшего заказа в производственную организацию.

Если вам необходимо определить количество арматуры для строительства основания – рекомендуем воспользоваться отдельными калькуляторами:

  • расчет арматуры на ленточный фундамент;
  • расчет арматуры на монолитную плиту.

В расчетах используются все возможные диаметры арматуры, такие как 6, 8, 10, 12, 14, 16, 20 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.

По умолчанию рассчитывается вес 1 метра арматуры.



Расчет веса арматуры
  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет веса.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите длину металлопроката, м.
Перевод арматуры из тонн в метры
  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет длины.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите массу металлопроката, кг.



Как рассчитать массу самостоятельно?

Определить вес арматуры можно и самостоятельно. Например, для расчета 1 погонного метра необходимо использовать выражение:

Формула расчета арматуры: m = π × (D2 / 4) × ρ

  • π – число Пи;
  • D – диаметр арматуры, мм;
  • ρ – плотность стали (7850 кг/м3).

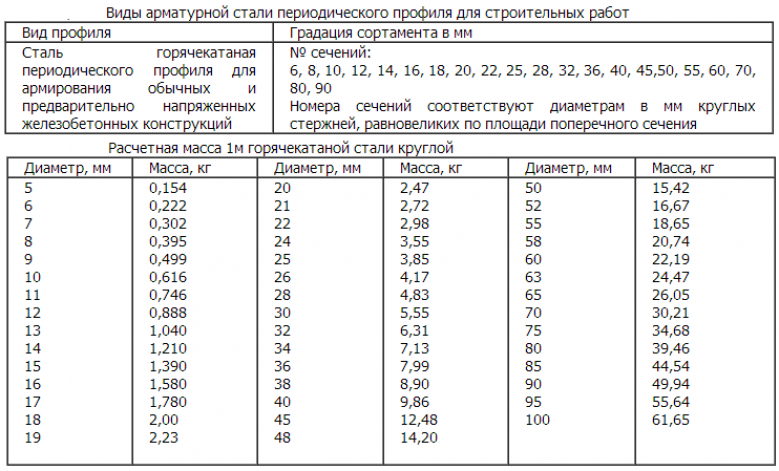

Таблица веса арматуры

Диаметр, ммВес метра, кгМетров в тонне
60.2224504.51
80.3952531.65
100.6171620.75
120.8881126.13
141.21826.45
161.58632.92
182. 00500.00
202.47404.86
222.98335.58
253.85259.75
284.83207.04
326.31158.48
367.99125.16
409.87101.32
4512.4880.13
5015.4164.90
5518.6553.62
6022.1945.07
7030.2133.11
8039.4625.35

Классы арматуры

Класс арматурной стали Диаметр профиля, мм Марка стали
A-I (A240)6-40Ст3кп, Ст3пс, Ст3сп
A-II (A300)

10-40

40-80

Ст5сп, Ст5пс

18Г2С

Ac-II (Ac300)

10-32 (36-40)

10ГТ
A-III (A400)

6-40

6-22

35ГС, 25Г2С

32Г2Рпс

A-IV (A600)

10-18 (6-8)

10-32 (36-40)

80С

20ХГ2Ц

A-V (A800)

(6-8)

10-32 (36-40)

23Х2Г2Т
A-VI (A1000)10-2222Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Данные таблиц основаны на материалах из ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций» и ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций».

Калькулятор арматуры

Расчет арматуры

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см.
Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.

Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Методы расчета количества арматуры в бетонной конструкции

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры является необходимым шагом в расчете стоимости железобетонной конструкции наряду с другими строительными материалами согласно строительному чертежу. Точный расчет арматуры в здании играет важную роль в общей стоимости проекта. Расчет арматуры производится по чертежам и графику гибки стержней. В случаях отсутствия чертежей и графиков количество обычно описывается в соответствии с требованиями
Стандартный метод измерения строительных работ
.

Состав:

  • Методы оценки количества армирования:
  • Метод-1: Оценка армирования (метод большого пальца)
  • Метод-2: Оценка армирования (точный метод):
      900 11 Количество стержней:
    • Длина реза:
    • Для хомутов:
  • Расчетное количество арматуры в кг:

Методы армирования Расчетное количество: Существуют разные методы оценки количества армирования; три метода различной точности:

Метод-1: оценка армирования (метод большого пальца) Этот простейший метод основан на типе конструкции и объеме железобетонных элементов.

Средние значения для типовых бетонных рам: Тяжелая промышленность = 130 кг/м 3 Коммерческий = 100 кг/м 3 Институциональный = 90 кг/м 3 Жилой = 85 кг/м 3 Однако, несмотря на то, что это самый простой метод проверки общего расчетного количества арматуры, в то же время он является наименее точным и требует значительного опыта для разбивки тоннажа до требований стандартного метода измерения. Разбивка некоторых элементов приведена ниже,

Стандартный метод измерения

Метод-2: оценка армирования (точный метод): Это наиболее точный метод количественной оценки арматуры. Этот метод требует чертежей и графиков. Чертежи, используемые в этой оценке, являются репрезентативными для реальной конструкции. Эскизы включают предполагаемую форму детализации и распределения основного и вспомогательного армирования. Допуск на дополнительную сталь для отклонений и отверстий может быть сделан путем осмотра. Возьмем пример и оценим количество арматуры в методе,

Детали армирования типовой балки

Поперечное сечение типовой балки

Расчет: Стержень 1 : б = 4000 + (2 х 230) – (2 х 40) = 4380 Никаких изгибов, следовательно, никаких отчислений Длина резки = 4380 мм Бар 2 : а = 200 б = 4000 + (2 х 230) – (2 х 40) = 4380 Вычет : (2 x диаметр x количество изгибов) = 2 x 20 x 2 Длина резки = (2×200) + (4380) – (2x20x2) = 4700 мм Бар 3: а = 230 – (2х40) = 140 с = 375 – (2х40) = 285 Длина резки: (2А + 2С) + 24d = (2x 140 + 2x 285) + 24×8 = 1042 мм Кол-во хомутов: (4000/180) + 1 = 23,22 = 24

Таблица гибки стержней для балки

Количество стержней: Предположим, что шаг хомутов равен 150 ц/с, а длина, по которой они расположены, составляет 6800 мм, мы можем найти количество стержней по формуле ниже [Длина / Интервал] + 1 = количество стержней [ 6800 / 150] + 1 =  46,33 В этом случае мы всегда округляем.
Следовательно, нам потребуется 47 стремян.

Длина резки: Мы должны помнить, что сталь пластична по своей природе и подвержена удлинению. Следовательно, длина стержня увеличивается при введении изгибов или крючков. Следовательно, необходимы определенные вычеты, чтобы компенсировать это увеличение длины. Длина резки = истинная длина стержня – вычеты Для 45 градусов Длина резки = общая длина – 1 x диаметр стержня x количество изгибов Для 90 градусов Длина резки = общая длина – 2 x диаметр стержня x количество изгибов

Для стремян: Крюк 90 градусов: Длина стремени = (2А + 2В) + 20 х диаметр Крюк 135 градусов: Длина стремени = (2А + 2В) + 24 х диаметр

Оценка количества арматуры в кг:

Оценка количества арматуры в кг

**Удельный вес в кг/м рассчитывается по формуле = D 2 /162 Для стержня 8 мм = 8 2 /162 = 64/162 = 0,395 кг/м

Как рассчитать (формула) удельный вес арматурного стержня?

Почему при строительстве требуется вес стали?

Количество стали обычно определяется по чертежам с использованием Графика гибки стержней (образец диаграммы гибки стержней показан ниже). Количество прибывшей стали, использованной в графике гибки стержня, обычно соответствует длине каждого требуемого диаметра стержня. Но Сталь всегда закупается или привозится в весе (килограммы или тонны).

Чтобы преобразовать требуемую длину стального стержня в вес, нужно понять, как рассчитать удельный вес арматурного стального стержня. С помощью этой формулы инженерам и строителям легко рассчитать потребность в стали для строительства. 92/162 (Примечание: единица D указана в мм), но знаете ли вы, как она получена?

Плотность стали (в кг/куб.м) = Вес стали (в кг)/Объем стали (в куб.м)

Таким образом,

Вес прутка (в кг) = Объем стального прутка (в куб.м) X Плотность стального прутка (в кг/куб.м)

90 002 Данные:

Объем стального стержня (куб. м) = площадь стального стержня (кв. м) X длина стального стержня (м)

Поскольку мы пытаемся рассчитать удельный вес стального стержня, длина стального стержня в расчете будет равна 1 метру или 1000 мм.
