Проекты бань из газобетона (78 фото)
При решении о строительстве бани на своем участке многие сразу представляют себе деревянный домик, сделанный из сруба. Да, раньше этот вариант был наиболее часто используемым, так как альтернатив древесным конструкциям не было. Однако, в современности этот вопрос имеет куда более широкое решение.
Мода на бревенчатые бани постепенно проходит, но это легко объяснить резким подорожанием этого материала. Да и практичность древесины в этом вопросе не так уж высока. Гораздо более популярен в последнее время в качестве строительного материала газобетонный блок.
Содержание
Подходит ли газобетон для бань
Многих волнует вопрос возможности использования газобетонных блоков для строительства бань. Принято думать, что только естественная древесина дает легкость дыхания в бане. Однако, газобетон имеет такие же свойства в этом плане, как и хвоя или лиственница.
Несмотря на то, что материал не естественный, он не выделяет при парообразовании никаких вредных элементов.
Теплообменные качества очень высоки и, благодаря этому, бани из таких блоков будут хорошо держать горячий пар внутри. При этом стоит отметить, что сами стены нагреваться не будут.
Есть у материала и существенные преимущества перед древесиной, главное из которых — простота строительства. К преимуществам в сравнении с деревом можно отнести и негорючесть материала, которая особенно важна для строений с печами. И грибковые поражения при постоянной влажности такому материалу не страшны, в отличие от древесины.
Достоинства и недостатки материала
У газобетонных блоков в части строительства бань можно отметить огромное количество достоинств:
- Плотность материала именно такая, как необходимо для строительства бани.
- Материал прочный и устойчив к перепадам температур, так что баня выстоит в любые морозы и при воздействии разных неблагоприятных факторов.
- Не смотря на крупный размер блоков, по весу они очень легкие, возведение стен будет быстрым и без применения спецтехники.
- Кладка блоков из газобетона не требует высоких профессиональных навыков. Достаточно ознакомиться с подробной инструкцией и следовать ей в процессе возведения.
- По цене материал гораздо дешевле, чем древесный сруб и вся постройка будет не дорогой.
- Работа с материалом производится подручными инструментами. В уже готовых стенах легко вырезать отверстия под коммуникации.
- Так как при изготовлении используется только природное сырье, газобетон можно отнести к экологичным видам строительных блоков.
- Этот вариант строительного материала практически не имеет усадки и не поддается появлению микротрещин.
- Материал не горюч, что особенно важно при наличии печи. Кроме того, при любом нагреве он не будет выделять в воздух отравляющих веществ.
- Можно оформить баню из газобетона разными вариантами отделки внешней и внутренней в отличие от дерева.
- Насекомые и грызуны не любят газобетон, они не смогут проникнуть внутрь и испортить кладку.
Недостатки у строений такого типа тоже есть, но они не так обширны и катастрофичны:
- В строительстве потребуются специализированные материалы для крепления.
- Нужно прокладывать дополнительную гидроизоляцию в процессе работы.
- Максимальное количество этажей в таком здании — 2.
- Фундамент должен быть мощным, чтобы выдержать строение. Если сэкономить на этом вопросе, долго баня не простоит.

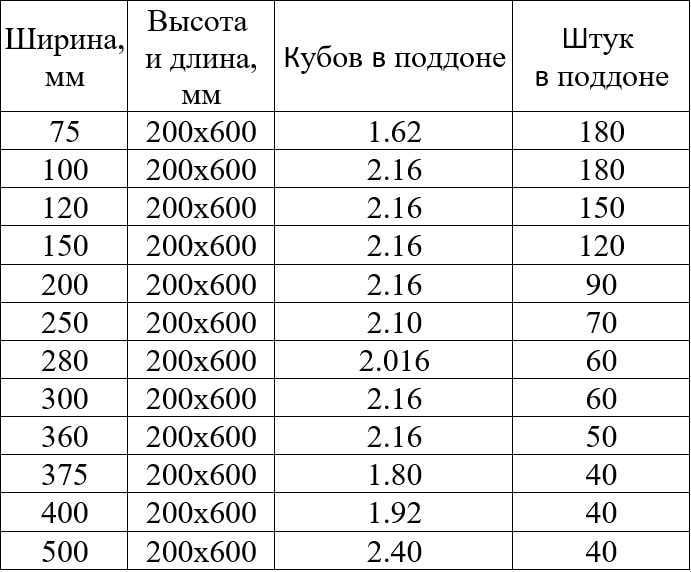

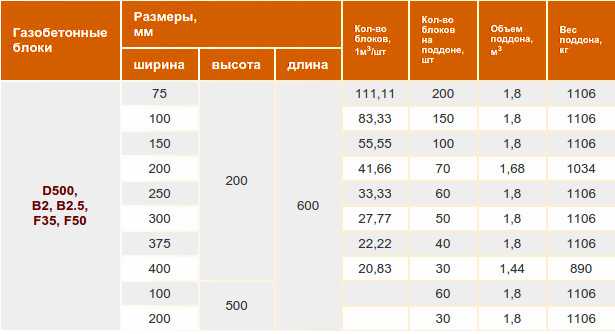

Как подобрать блоки
Так как производители данного строительного материала могут быть разными, и сами блоки тоже не будут отличаться. Они могут различаться составом, весом, плотностью, но размеры вариантов будут схожи. Это зависит от заданных стандартов, чтобы было проще определять, в каком случае какие блоки можно использовать.
При выборе все зависит от того, какая толщина стен указана в проекте бани. В зависимости от этого установка блоков производится тычковой, ложковой или пастельной стороной наружу. Именно по этим решениям подбираются габариты газобетонных материалов.
Чаще всего блоки, имеющие толщину в 150 мм используют для кладки стен внутри здания. Блоки толщиной от 200 мм применяют в качестве несущих и опорных конструкций. Есть варианты, которые отличаются внешне, они напоминают букву П — это материал для кладки в дверных и оконных проемах.
Таким образом, следует рассчитать, какие именно газоблоки и в каком количестве необходимы. Для того, чтобы все это понять нужен подробный проект, на котором будет указано все до мелочей. Если баня будет пристраиваться к дому или они будут возводиться одновременно, стоит выбрать тот материал, который пойдет на все остальные постройки.
Расчет проекта бани
Баня может быть выстроена в разном размере, метраж зависит от многих показателей. В первую очередь стоит определиться, один или два этажа будет в строении. В зависимости от этого метраж может быть от 20 до 90 кв.м. От того, какое место будет выбрано для бани зависят характеристики фундамента. В современности все чаще выбирается вариант дома-бани, когда одно строение пристраивается к другому.
При подсчетах необходимой квадратуры нужно помнить о стандартах. Общепринятые нормы для зоны парилки — 1 кв.м. на человека, такой формат идеально подойдет. Что касается зоны отдыха, то здесь нужно немного большее расстояние, которое предусматривает место для сидения, стол или танцевальную зону, если таковая необходима. Тут на каждого человека норма будет в полтора раза больше.
Благодаря таким точным подсчетам можно не только определить стоимость самой постройки, но и предотвратить перерасход тепловой энергии. Зная высоту стен и площадь бани уже можно приступать к расчету сметы. В первую очередь считаются расходы на блоки, в зависимости от их размера можно легко подсчитать такой параметр.
Кроме затрат на блоки необходимо учесть и стоимость проведения коммуникаций. Так же закладываются расходы на изготовление печи и внутренних удобств. Очень важна кровля и стропильная система крыши.
Закладывают полную стоимость дверных полотен в комплекте с коробками и оконные системы.
Треть всего бюджета уйдет на крепкое основание, тут экономить не следует, иначе вся постройка окажется не качественной.
Как произвести расчет блоков
Многим может показаться, что самое сложное в проекте бани — это расчет количества необходимых блоков. На самом деле это не так, определить их количество очень просто, если четко определены толщина стен и площадь помещения. В первую очередь стоит помнить, что баня, пристроенная к дому должна иметь особые параметры.
При таком строительстве учитываются все нормы ГОСТ и СНИП, а так же противопожарная безопасность. Все это влияет на итоговые параметры площади и высоты стен.
Расчет количества блоков, необходимых для бани производится по следующему плану:
- Длина опорной стены делится на размер ложковой части блока.
- Высота опорной стены делится на высоту блока.
- Получившиеся значения умножаются между собой.
- Вычисления такого же характера делают со стеной, которая прилегает к рассчитываемой.
- Результаты складываются и умножаются на 2.
В таком варианте расчета не учитываются проемы ни для окон, ни для дверей. Это дает небольшой запас строительного материала. Запас может пригодиться в случае брака одного или нескольких блоков или в других непредвиденных обстоятельствах.
Фото бани из газобетона
Автор статьи:
Как выбрать класс прочности газобетона
В характеристиках газобетонных блоков указан класс прочности – В2, В2,5, В3,5, В5 и пр. Важный ли это параметр при выборе блоков? Как связаны прочность блоков и прочность кладки? Какой класс прочности нужен для загородного дома?
Газобетон уже давно в топе самых популярных материалов для загородного домостроения, но до сих пор встречается мнение, что он хрупкий.
А из блоков меньшей плотности – марки D400 – можно без опасений строить дома высотой 3 этажа без несущего каркаса.
Немного теории
Прочность на сжатие – показатель несущей способности стенового материала. Стены должны с запасом выдерживать приходящие на них нагрузки, и от того, насколько прочны блоки, зависит величина максимально допустимой нагрузки. Прочность выявляют экспериментальным путём.
Прочность зависит от плотности: увеличив плотность можно увеличить прочность материала. Однако блоки одной марки по плотности могут иметь разные показатели по прочности. Это обусловлено несколькими факторами: соотношением цемента и извести в сырьевой смеси, качеством сырья, степени отлаженности технологического процесса на заводе.
Классы прочности
Прочность на сжатие определяет класс прочности газобетона. В малоэтажном домостроении чаще всего используют блоки классов:
- В 2,5
- В 3,5
Класс – это показатель гарантированной прочности. Так, для класса В2,5 минимальное значение прочности – 2,5 МПа (25 кг/см2). Но при сертификации к газобетону предъявляют более серьезные требования. Например, у блоков D400 от YTONG прочность на сжатие 3,65 МПа, в то время как их класс – В2,5.
Прочность кладки
Прочность блоков не равна прочности кладки. Сопротивление сжатию любой каменной кладки зависит в том числе от структуры стенового блока (наличия/отсутствия пустот), технологии монтажа (цементный раствор, клеевой раствор, клей-пена и пр.), толщины стены и других факторов. Расчётные характеристики кладки можно узнать либо с помощью испытаний, либо с помощью действующих нормативных документов (СП)*.
Так, согласно испытаниям, стена из блоков YTONG марки D500 (В3,5), уложенных на клеевой раствор марки М100, имеет прочность на сжатие 1,35 МПа.
Газобетон vs. керамика: кто прочнее?
Продавцы керамических блоков утверждают: главное преимущество этого материала над газобетоном – более высокая прочность. Действительно, «керамика» сама по себе прочнее. Но как обстоит дело с прочностью кладки?
Обратимся к указанному СП**. В качестве примера возьмём газобетонные блоки малой плотности D400 (соответствуют марке М35). При классе по прочности В2,5 и при использовании раствора М50 расчетная несущая способность кладки из таких блоков – 1 МПа. Аналогичные по типоразмеру блоки из «керамики» имеют марку М75, то есть более чем в два раза прочнее газобетонных. А как же кладка? Оказывается, при условии раствора М50 её прочность на сжатие – 1,4 МПа, то есть она прочнее газобетонной не в два раза, а лишь на 40%. Линейной зависимости между прочностью блоков и кладки нет.
Притом газобетонные блоки в два раза легче керамических, и потому нагрузка на газобетонную кладку будет меньше, что еще больше увеличивает запас её прочности. Добавим, что чрезмерная прочность в малоэтажном домостроении не имеет смысла: строить больше трёх этажей без экспертизы запрещено. А три этажа – вполне по силам даже «младшим» в линейке газобетонным блокам D400.
Какой класс прочности выбрать?
Информация о классе прочности блоков нужна, прежде всего, для проектирования несущих стен. Зная необходимую толщину стен, вес дома, все постоянные и временные нагрузки на стены, можно рассчитать, какие блоки выдержат эти нагрузки. В общих чертах расчёт таков:
- Толщину стен умножаем на расчётную несущую способность кладки на 1 пог. м и выясняем нагрузку, которую выдержит погонный метр кладки при центральном сжатии. Например, несущая способность кладки из блоков D400 (В2,5) – 1 МПа, то есть 10 кг/см2. Погонный метр – 100 см. Толщина стены – 37,5 см. Таким образом: 10 х 100 х 37,5 = 37500 кг. С учетом всех понижающих коэффициентов (надёжности по материалу, эксцентриситета приложенной нагрузки для внешних стен) получаем 24000 кг. Это значение должно превышать нагрузку от дома в расчёте на пог. м.
Таким образом: 10 х 100 х 37,5 = 37500 кг. С учетом всех понижающих коэффициентов (надёжности по материалу, эксцентриситета приложенной нагрузки для внешних стен) получаем 24000 кг. Это значение должно превышать нагрузку от дома в расчёте на пог. м. В большинстве случаев при строительстве здания до 3 этажей с простыми архитектурно-планировочными решениями расчёт можно не делать: наружные стены толщиной 375 мм из блоков плотностью D400 и выше, имеющие класс прочности В2,5, выдержат нагрузку. Но если предполагается строить дом с очень сложной архитектурой, то без расчёта не обойтись.
Для внутренних стен принципиальные требования – прочность и звукоизоляция. Поэтому лучше делать их из более плотных блоков D500 как обладающих большей прочностью и лучшей звукоизоляцией. Чем прочнее внутренняя стена, тем меньше может быть её толщина, а квадратные метры лишними не бывают.
Несколько советов:
- Будущий домовладелец должен выбрать, прежде всего, марку по плотности блоков для наружных стен. Чем она меньше, тем выше будут теплозащитные свойства здания.
- Надо выяснить, какой класс прочности предлагают производители газобетона для блоков такой плотности. И выбрать наиболее прочный материал, чтобы гарантировать несущую способность при разумной толщине стен.
- При этом нужно ознакомиться с сертификатами на продукцию: можно ли доверять организации, подтвердившей характеристики блоков этого производителя? Не истёк ли срок действия сертификата?
- Продумывая толщину кладки, не стоит впадать в крайности. Чтобы соответствовать современным требованиям по теплозащите, достаточно, например, блоков D300 толщиной 300 мм. Но их несущая способность низкая, и строить из них дом в 2 этажа можно только на основании тщательно выполненного расчёта.
Чем она меньше, тем выше будут теплозащитные свойства здания.Подробную информацию о возведении дома из газобетона можно получить на курсе по строительству из YTONG
* СП 15.13330.2012 «Каменные и армокаменные конструкции»
** СП 15.13330.2012 «Каменные и армокаменные конструкции», таблицы 2 и 3
Лучший рецепт аэробетона – Формула легкого портландбетона –
Сделайте свои собственные садовые ящики из аэробетона! Это ЧАСТЬ 3.
6 моей серии, в которой показаны способы изготовления легких садовых ящиков с использованием моего лучшего рецепта газобетона. Вы можете построить эти формы и собрать свои собственные 48-дюймовые, 36-дюймовые или 24-дюймовые железобетонные панели из легкого бетона, которые соединяются вместе, чтобы сделать долговечные и прочные бетонные садовые ящики. #aircrete
Посмотрите видео на Youtube и загрузите планы.
Для справки, Вот вес 3 затвердевших панелей из обычного бетона: . 48″ — 69 фунтов, 36″ — 50 фунтов, 24″ — 33 фунта.
Это еще один пост в продолжение третьей части моей серии статей об изготовлении панелей для садовых ящиков из легкого бетона. И в этом эпизоде я буду лить лучший газобетон, который я сделал.
Я делаю эти соединяемые бетонные панели для устойчивых к гниению садовых ящиков уже несколько лет.
В части 3 я работал с бетонными смесями, чтобы найти смесь, которая была бы легкой, прочной и долговечной. И у газобетона, который я сделал в этом эпизоде, были некоторые проблемы, и он не прошел тест на прочность.
И он также потрескался и деформировался, когда затвердел и высох.
Садовые ящики Aircrete ЧАСТЬ 3.6 – Легкий пенобетон Air Crete из портландцемента
Посмотрите это видео на YouTube.
Итак, в этом видео я сделаю еще одну попытку отлить прочную и долговечную садовую панель из газобетона. А также попробуйте некоторые цветовые добавки, чтобы увидеть, как это выглядит. И это (спойлер) сработало лучше всего!
Покажу пенообразователь, замешивание цемента, заливку и, наконец, расформовку. Затем посмотрите на результаты веса и долговечности по сравнению с обычным бетоном на основе гравия.
Если вы не видели части 1 и 2 этой серии, вы можете получить больше информации из этого видео, если сначала посмотрите их. Поскольку я не буду описывать все шаги, необходимые для изготовления форм и подготовки их к литью.
Я буду использовать фанерные формы, которые я построил в первой части этой серии.
Best Aircrete Ingredients
Газобетон состоит всего из нескольких ингредиентов: портландцемента, шампуня для образования пены и небольшого количества стекловолокна для дополнительной прочности.
Разведение пены
Итак, я начинаю с разбавления шампуня водой. 15 жидких унций (очень специфического) шампуня на 2,5 галлона воды.
Разбавитель My Shampoo для изготовления газобетонаЭто разбавитель, который я буду использовать для создания пены. Я использую Suave Daily Clarifying Shampoo в качестве пенообразователя. Это лучший (самый дешевый) вариант, о котором я слышал.
Бутылка шампуня SuaveПростое создание пены своими руками – пеногенератор не используется
Мне нравится, что он дает очень хорошую густую пену, он дешевый и широко доступен.
Разбавитель пенообразователя для газобетонаЯ размешиваю насадкой-миксером для дрели на низкой скорости — только для того, чтобы растворить шампунь в воде.
Изготовление пены из газобетона своими руками по дешевке В части 3 этой серии я смог сделать пену с оконной сеткой, прикрепленной к смесительной насадке типа взбивалки на моей дрели.
Я просто налила немного разбавленного шампуня в ведерко и взбила миксером в пену.
Густая пена, сделанная с помощью дрелиГенератор пены Foamate
Это работает, если у вас нет воздушного компрессора и системы пенообразования. Мне повезло, что Дарвин из HoneyDo Carpenter прислал мне на пробу свою большую Foam Mate.
Садовые панели из газобетона «Сделай сам» — добавление разбавленного шампуня в резервуарСразу после распаковки он работает так хорошо, что я рекомендую его всем, кто хочет заняться изготовлением газобетона.
Первое знакомство с Foam MateЯ просто налил раствор шампуня в резервуар, подсоединил шланг воздушного компрессора и мгновенно начал образовывать густую пену, похожую на крем для бритья.
Очень плотное ведро пены с первой попыткиМой лучший рецепт газобетона – 1-й тест
Я использую цифровые весы, чтобы взвешивать градиенты. На этот раз я использую 15 фунтов портландцемента, около 8 с половиной фунтов воды, 3/4 фунта пены и щепотку волокна.
Я медленно добавляю портландцемент в воду, вращая суспензию с помощью насадки для смешивания краски на дрели. Мне нужна однородная, хорошо перемешанная суспензия без комков или сухого цемента на дне или стенках ведра.
Добавление портландцемента в ведроЯ добавлю стекловолокно и перемешаю его.
Легкий бетон Садовые панели из газобетона – Добавление щепотки стекловолокна в цементный растворЗатем я останавливаюсь и использую импровизированную палочку для перемешивания от деревянного дюбеля до руки перемешать цементную смесь. Это поможет избавиться от комочков.
Очень помогает ручное перемешивание смеси.Теперь, когда суспензия готова, я подсоединяю воздушный шланг к пенному напарнику и начинаю делать пену. Как только он станет густым, я добавляю немного в ведро с навозной жижей.
Добавление пены в ведро с цементным растворомЗаливка газобетона в фанерные формы
У меня на палочке для перемешивания есть отметка, которая примерно соответствует количеству газобетона, необходимому для заполнения одной 36-дюймовой формы.
В этом случае, используя ведро на пять галлонов, мне нужно, чтобы ведро было заполнено как минимум до отметки 8 дюймов.
Я воспользуюсь миксером, чтобы все смешать равномерно. И перемешайте вручную, чтобы убедиться, что все смешивается прямо на дне ведра.
Затем я залил в форму газобетон, слегка покачивая его, чтобы он лег в углы.
Густая смесьКак только газобетон начинает густеть, аккуратно укладываю армирующую сетку из оцинкованной проволоки. Нажимаем на него, чтобы он оказался точно по центру. И разгладьте поверхность кельмой.
Укладка проволочной сетки для армирования газобетонной панелиICE v2 бетон | CarbonKit
Методология жизненного цикла, бетон. Рассчитывает воплощенную энергию и углекислый газ (CO 2 ) и выбросы CO 2 e в зависимости от количества использованного бетона. Сценарии включают стандартные смеси, блоки, номинальные пропорции, арматурную сталь и сборный железобетон.
Смешанные географические охваты.
Резюме
Эта методология представляет воплощенную энергию, двуокись углерода (CO 2 ) и CO 2 e выбросы , связанные с использованием бетона . Данные и методология расчета взяты из Inventory of Carbon & Energy (ICE), набора данных о жизненном цикле версии 2.0, подготовленного совместно с Университетом Бата.
Методология
Модель выбросов
Методология основана на факторах, описывающих количество энергии и CO 2 , которые «воплощены» в единице количества бетона. Умножая количество бетона на эти факторы, можно рассчитать оценку воплощенной энергии и выбросов, связанных с этим количеством.
Кроме того, методология позволяет рассчитать выбросы энергии и CO 2 , воплощенные в арматурная сталь или процесс сборного железобетона , где это необходимо. Это обеспечивается дополнительными факторами, которые комбинируются с базовыми коэффициентами бетона, чтобы получить новые коэффициенты 90 116 на единицу бетона 90 117 для сценариев, в которых используется железобетон или сборный железобетон.
Дополнительный коэффициент для армирующей стали пропорционален плотности стали, содержащейся в каждой единице бетона.
Модельные данные
Воплощенная энергия и выбросы различаются для разных типов бетона, среди прочего, из-за различий в составе. Эта методология представляет 82 различных типа бетона, каждый из которых различается по 9 параметрам.0079 Тип (например, Блок , Стандартная готовая микс , Номинальные пропорции ) Подтип (например, 10 МПА. Прочность на сжатие , 1: 2,5: 5 Центр: песок: аггрегировать , . и сведения о любом используемом замещающем материале (например, 25% доменный шлак ).
Каждый конкретный тип бетона представлен тремя значениями данных, представляющими:
- воплощенная энергия на единицу массы (МДж/кг)
- воплощенный CO 2 на единицу массы (кг/кг)
- воплощенный CO 2 e на единицу массы (кг/кг)
Кроме того, каждый материал описывается границей анализа жизненного цикла , указывающей этапы жизненного цикла материала, которые представлены факторами энергии и CO2, и в большинстве случаев примечания автора к источнику данных.Приведены дополнительные значения для определения воплощенных выбросов и энергии, связанных с арматурной сталью и сборным железобетоном любого типа:
- воплощенная энергия на единицу массы сборного железобетона (МДж/кг)
- воплощенный CO 2 на единицу масса для сборного железобетона (кг/кг)
- воплощенная энергия на единицу массы на единицу плотности стали ((МДж/кг) / (кг/м 3 ))
- воплощенная CO 2 на единицу массы на единицу плотности стали ((кг/кг) / (кг/м 3 ))
Требуемые данные о деятельности
Воплощенная энергия и выбросы прямо пропорциональны массе использованного бетона , поэтому эта информация должна быть доступна для расчета .
Если требуется включить воздействие арматурной стали, необходимо также указать плотность стали (т.е. масса стали на объем цемента ). Если рассматриваемый бетон представляет собой сборный железобетон , это также должно быть указано.
Расчет и результаты
Воплощенная энергия и выбросы рассчитываются путем умножения указанного количества используемого бетона на имеющиеся коэффициенты. Также учитывается любой дополнительный эффект армирующей стали или сборного железобетона. Возвращается до трех значений, представляющих воплощенную энергию и выбросы CO 2 или CO 2 e , относящиеся к указанному количеству бетона (и стали).
Дополнительная информация
Автоклавные пенобетонные блоки
В случае автоклавных газобетонных блоков опубликованные данные по воплощенной энергии и/или CO 2 (e) представлены в виде диапазона значений. Таким образом, данные представлены здесь с точки зрения трех сценариев: 90 116 верхней 90 117 и 90 116 нижней 90 117 оценок, а также среднего (90 116 означает 90 117) этих оценок.
