Расчет вырыва анкеров
Рис 1 – установка клеевого анкера (химия)
Ссылка – стоимость анкерной техники (сравнение)
Ссылка – защита строительных конструкций от коррозии

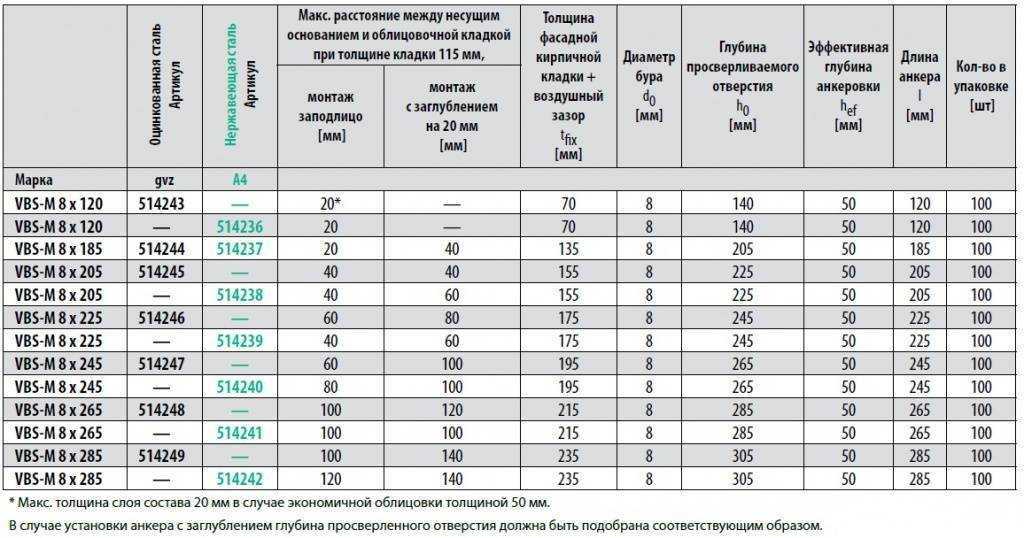

Подбирая тип и размер анкера, необходимо учитывать несущую поверхность основания (бетон например) и ожидаемые нагрузки.
Область применения анкерной техники: установка колонн, балки, светопрозрачных конструкций, шумо- и ветрозащитные экраны, барьерные ограждения, динамические нагрузки, бетон с трещинами (растянутая зона), ферм.
Базовый материал: газобетонные блоки. пустотелый кирпич, пенобетонный блоки, ячеистый бетон, кирпич полнотелый, бетон, натуральный камень, бетон с трещинами (растянутая зона), влажный бетон.
Рис 2 – испытания клеевого анкера (химия)
1) Гальваническое покрытие – нанесение слоя цинка 5-10 мкм электрохимическим способом. Срок службы 50 лет в неагрессивной среде, сухом влажностном режиме внутри помещения.
2) Горячее цинкование – термомеханическое покрытие цинком 40-60 мкм. Срок службы 50 лет в слабоагрессивной среде, нормальном влажностном режиме.
Закупку стали С235, С245 производить именно по ГОСТ 27772-88 “Прокат для строительных стальных конструкций”. От содержания кремния и фосфора зависит толщина покрытия. Для получения покрытия 100-200 мкм необходима сталь С245 по
ГОСТ 27772-88 + предварительная обработка (зачистка сварных швов,
заусенцов и тп). Сталь С235 дает покрытие до 100 мкм.
3) Нержавеющая сталь А2 – срок службы 50 лет слабоагрессивной среде, в нормальном влажностном режиме.
4) Нержавеющая сталь А4 – срок службы 50 лет среднеагрессивной среде, во влажном режиме.
5) Термодиффузионное цинкование (покрытие HARP например) – специальное цинковое покрытие > 12 мкм. Срок службы 50 лет в среднеагрессивной среде, во влажном режиме.
От представителя завода:
– 16-20 мкм для резьбовых соединений
– выше 20 – до 40 мкм – для деталей без резьбы
Для крепления строительных материалов к наружным конструкциям зданий и сооружений, в том числе в навесных фасадных системах, могут применяться стальные анкеры и анкерные дюбели с распорным элементом из:
– углеродистой стали с защитным горячеоцинкованным покрытием, толщиной не менее 45мкм или коррозионной стали А2 – в слабоагрессивной среде и сухой или нормальной зонах влажности.
– коррозионностойкой стали А4 – в среднеагрессивной среде и влажной зоне влажности.
– коррозионностойкой стали А5 (повышенной коррозионной стойкости) – в сильноагрессивной среде и влажной зоне влажности.
В среднеагрессивной среде и влажной зоне, допускается применять анкерные дюбели с распорным элементом из углеродистой стали с защитным горячеоцинкованным покрытием, толщиной не менее 45 мкм, если после монтажа узла крепления, головка распорного элемента будет защищена от влаги покрытием лакокрасочными материалами II и III групп, согласно СНиП 3.04.03-85, СНиП 2.03.11-85, ГОСТ 9.402-2204.
Применение в наружных конструкциях анкерных дюбелей с распорным элементом из углеродистой стали с защитным электроцинковым покрытием, не допускается.
Зона влажности и степень агрессивности воздействия окружающей среды определяются заказчиком по конкретному объекту строительства с учетом СНиП 23-02-2003 (СП 106.13330.2012 “Тепловая защита зданий”) и СНиП 2.
03.11-85.
Рис 3 – кронштейн с маркировкой размеров, нагрузки, вырыва анкера
P = 4500 Ньютон – весовая нагрузка
K = 0,080 метров – расстояние от отверстия до низа кронштейна (до точки кручения)
L = 0,165 метров – расстояние от основания кронштейна до оси болтового соединения
V = 2500 Ньютон – ветровая нагрузка
М = L * (P/2) = 0,165 * (4500/2) = 372 Н*м
Почему 4500/2, потому что два анкера. Нам необходимо найти вырывающую нагрузку на один анкер.
V = 2500/2 = 1250 Н – ветровая нагрузка на один анкер
Rр = M/K = 372/0,080 = 4650 Н – вырыв анкера от весовой нагрузки
R = Rp + V = 4650 + 1250 = 5900 Н = 5,9кН = 0,590 тс- нагрузка на вырыв на один анкер
Статья дана для сведения.
Механические испытания резьбовой шпильки
Механические испытания резьбовой шпильки M12:
1) класс прочности 8.8 (800МПа предел прочности, 640МПа предел текучести), оцинкованная – max 80кН = 8тс (прикладываемая (нормативная) нагрузка).
R = 80 / m = 80 / 3 = 26,7 кН- max расчетная нагрузка
2) А2-70 (А4-70), нерж., глубина анкеровки 110мм. – max 60кН = 6тс (прикладываемая (нормативная) нагрузка).
R = 60 / m = 60 / 3 = 20 кН- max расчетная нагрузка
Коэффициент надежности по материалу m=3 – для стальных и химических анкеров.
Коэффициент надежности по материалу m=5 – для фасадных анкеров.
Согласно ГОСТ Р ИСО 3506-1 2009 “Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали”
А2-70 – класс стали Аустенитная, марка стали А2, класс прочности 70 (холоднодеформированная с пределом прочности 700МПа = 700Н/мм2)
А2-80 – класс стали Аустенитная, марка стали А2, класс прочности 80 (высокопрочная с пределом прочности 800МПа = 800Н/мм2)
Шпилька М12 А2-70 (А4-70) после приложенной нагрузки более 60кН.
Установка анкера в бетон
Натурные испытания шпильки М14 А2-70
Механические испытания резьбовой шпильки M14:
1) А2-70 (А4-70), нерж.
, глубина анкеровки 120мм. – max 75,9кН = 7,57тс (прикладываемая (нормативная) нагрузка).
R = 24,9 кН- max расчетная нагрузка, разрушение по бетону, выход по конусу
Коэффициент надежности по материалу m=3 – для стальных и химических анкеров.
Коэффициент надежности по материалу m=5 – для фасадных анкеров.
Методика расчета сопротивления анкерного крепления R, кН, по результатам натурных испытания анкерных креплений определяется по формуле
R= (N*(1-tv)) / m
N – среднее значение нагрузки
t – коэффициент, соответствующий нижней границе несущей способности анкера с обеспеченностью 0,95 при достоверности 90%
N*(1-tv) – нормативное сопротивление анкерного крепления
m – коэффициент надежности по материалу,
характеризующий, в том числе, среднее
соотношение между разрушающей нагрузкой и
нагрузкой, соответствующей окончанию зоны
упругих деформаций;
m = 3 для стальных и химических анкеров; m = 5 для фасадных анкеров
Инструмент в работе
Установка анкера при помощи насадки
Онлайн калькулятор расхода химического анкера, расчет хим анкера
org/BreadcrumbList”>Здесь приводится таблица расчёта расхода химического анкера HIMTEX, в зависимости от глубины отверстия и диаметра отверстия, стандартные показатели.
|
диаметр анкера (мм) |
диаметр отверстия (мм) |
стандартная глубина отверстия (мм) |
|
количество отверстий из картриджа 300 (мл) |
количество отверстий из картриджа 385 (мл) |
| М8 | 10 | 80 |
4. 14
|
72.4 | 93.0 |
| М10 | 12 | 90 | 6.71 | 44.7 | 57.4 |
| М12 | 14 | 110 | 11.17 | 26.9 | 34.5 |
| М16 | 18 | 125 | 20.98 | 14.3 | 18.4 |
| М20 | 24 | 170 |
50. 73
|
5.9 | 7.6 |
| M24 | 28 | 210 | 85.30 | 3.5 | 4.5 |
| М30 | 35 | 280 | 177.71 | 1.7 | 2.2 |
* расчет производится в соответствии с регламентом монтажа, заполнения отверстия на 2/3. Установка считается правильной, если излишки химического состава выступили из отверстия. В случае использования сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как в данном случае гильза заполняется полностью!
Расчет количества отверстий
Рассчитать на сколько отверстий хватит одного балона HIMTEX
Введите диаметр отверстия (в миллиметрах)
Введите глубину отверстия (в миллиметрах)
Выберите, пожалуйста, объем баллона 300 мл385 мл400 мл410 мл585 мл
Количество отверстий :
Расчет количества баллонов
Рассчитать сколько баллонов хим анкера нужно для заданного количества отверстий
Введите диаметр отверстия (в миллиметрах)
Введите глубину отверстия (в миллиметрах)
Введите сколько необходимо отверстий
Выберите, пожалуйста, объем баллона 300 мл385 мл400 мл410 мл585 мл
Количество баллонов анкера :
Остались вопросы?
Тогда позвоните нам по телефону +7 (800) 222-30-13 или оставьте заявку.
Сделаем расчет и проконсультируем.
