Размер и вес анкеров
Назначение анкеров в строительстве – фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.
Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.
И всё же, основные характеристики для размеров будут длина и диаметр крепежа.
Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).
Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.
Клиновой анкер
Анкеры клиновые оцинкованные предназначены для установки в бетон, полнотелый кирпич, природный камень. Крепеж идеально подходит для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона.
Купить анкеры клиновые можно в удобных пром коробах по 20-100 штук в зависимости от размера и в подвесах (небольшой п/п пакетик на картонном носителе) по 1-2 изделию анкера.
Показать все…
Открыть калькулятор веса
Втулочный анкер-болт
Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций
Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер
Показать все…
Открыть калькулятор веса
Втулочный анкер с гайкой
Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций
Маркировка/Обозначение крепежа: HNM
Показать все.
..
Открыть калькулятор веса
Втулочный анкер Кольцо / Полукольцо / Костыль
Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).
В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 – 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.
Маркировка/Обозначение крепежа: HA / HL / HX
Показать все…
Открыть калькулятор веса
Анкер-клин потолочный
Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок – в материалах типа бетон, натуральный камень, полнотелый кирпич
Маркировка/Обозначение крепежа: WAM
Открыть калькулятор веса
Забивной анкер стальной
Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне.
Крепеж рассчитан на среднетяжелые и тяжелые конструкции.
Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.
Маркировка/Обозначение крепежа: DRM / забивной стальной анкер
Открыть калькулятор веса
Забиваемый анкер-цанга латунная
Анкер забиваемый латунный применяют для крепления воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, декоративных, защитных конструкций.
Купить оптом анкер-цангу латунную можно в крупной транспортной упаковке и подвесах: анкер цанга М8 по 4 изделия, анкер цанга М10 по 2 изделия в упаковке по картонном держателе со штрихкодом.
Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер
Анкер-дюбель MOLLY для тонких плит
Дюбель для гипсокартона металлический Молли используют для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот).
Купить дюбель бабочка металлический можно оптом и в розницу в крупной упаковке короб по 50-100 штук и в подвесах фасовкой 6-10 метизов – готовое решение для магазинов по продаже строительного крепежа.
Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли
Открыть калькулятор веса
ТОП товаров из нашего каталога
Анкеры
Анкер-дюбель MOLLY для тонких плит
от 65.2 р.
за уп.
Подробнее
Анкеры
Клиновой анкер
от 13.4 р.
за уп.
Подробнее
Анкеры
Анкер-клин потолочный
от 471.6 р.
за уп.
Подробнее
Анкеры
Втулочный анкер-болт
от 18 р.
за уп.
Подробнее
Анкеры
Втулочный анкер с гайкой
от 12.
за уп.
Подробнее
Анкеры
Втулочный анкер Кольцо / Полукольцо / Костыль
от 34.7 р.
за уп.
Подробнее
Анкеры
Забиваемый анкер-цанга латунная
от 49.1 р.
за уп.
Подробнее
Анкеры
Забивной анкер стальной
от 15.6 р.
за уп.
Подробнее
Анкеры

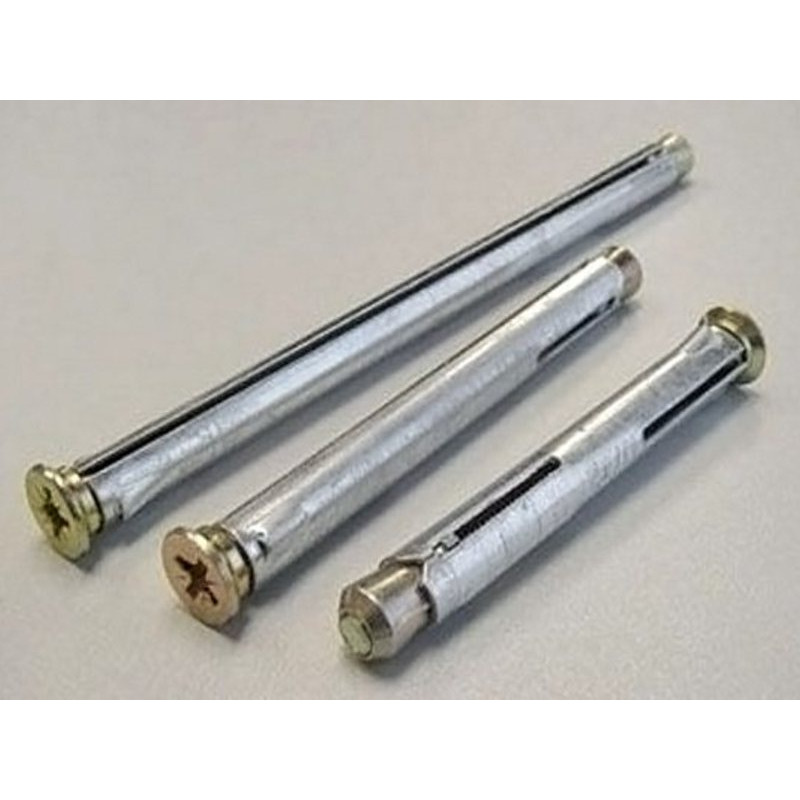

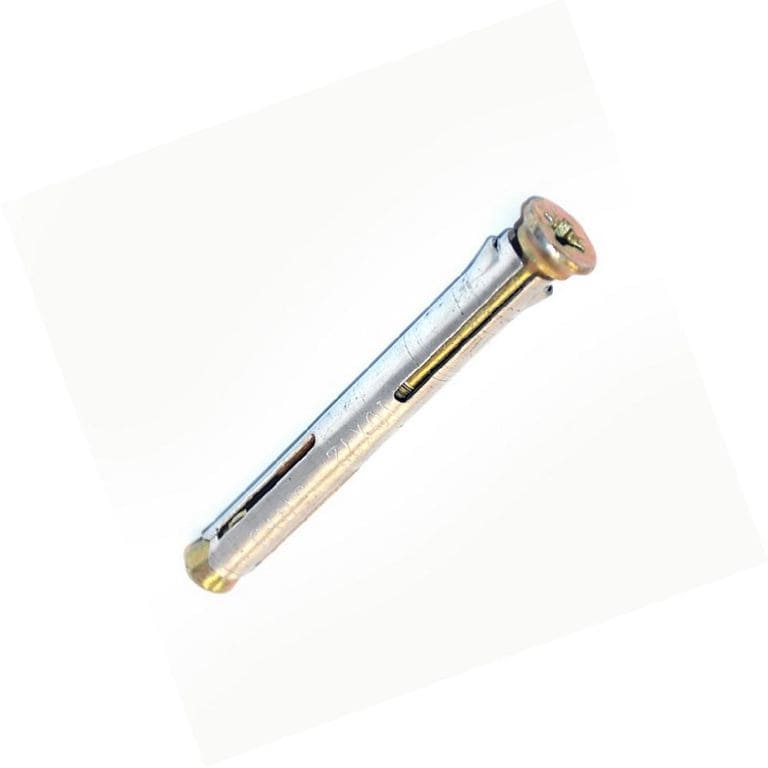

Рамный анкер
от 17.2 р.
за уп.
Подробнее
Анкер маркируется WAM аббревиатурой с цифрами размеров – первая цифра обозначает ширину резьбы, вторая – диаметр сверления, а третья – общую длину анкера.
К примеру, WAM-08080 – это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины – 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.
В разделе сайта “Строительный крепеж / Анкеры” Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.
Металлические крепежные анкера
Производители электрооборудованияНажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. Внимание! Также в разделе «Крепеж»:Саморезы и шурупы » | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применяются при установке подвесных систем различного назначения, строительных балок, балконов, ограждений.
Анкеры с крюком применяются в быту при монтаже приборов, которые понадобится снимать. Анкеры с кольцом используются при подвешивании конструкций к потолку, установке растяжек, креплении цепей, тросов. Анкерный болт с кольцом обрабатывается антикоррозийным покрытием, имеет белый или желтый цвет.

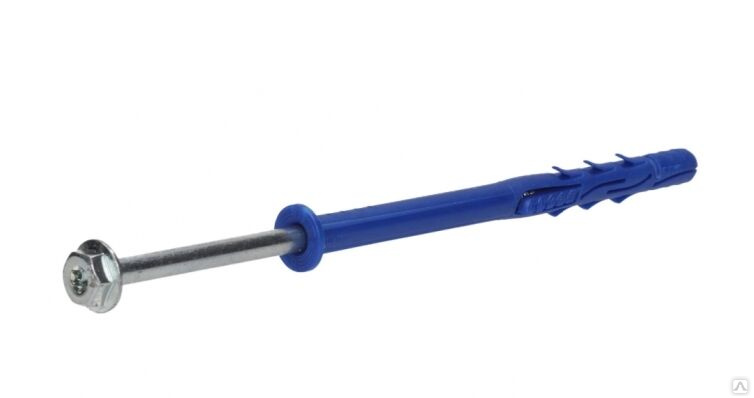

MAXXFAST Нейлоновый анкер для рамы Пластик Нейлон (полиамид) 10X100 (8715494125260) | Fabory
Войдите, чтобы увидеть ваши цены
Зарегистрируйтесь
- Вы можете заказать онлайн в любое время и в любом месте
- Вы можете видеть свои собственные цены нетто
- Вы можете просматривать и искать заказы
Создать учетную запись
- Арт.
№ 30509.100.100 - EAN 8715494125260
- УББ 500619773723
- UNSPSC 30171906
№ 30509.100.100Предыдущий Следующий
Характеристики
| Сверло ø | 10 |
|---|---|
| Длина (Д) (мм) | 100 |
| Информация |
|
| Особенности вождения | Позидрив |
| Материал | Пластик |
| Материалы технические | Нейлон (полиамид) |
| Тип №. | N-БЫСТРЫЙ |
- Выберите другие размеры
| Глубина сверления (мин.) | 55 |
|---|---|
| Сверло ø | 10 |
| Эффективная глубина анкеровки (h ef ) | 50 |
Толщина крепления (t фикс. макс. ) | 40 |
| Сила отрыва (Н) | 960 |
| Головка заклепки ø | 12 |
| Сдвиговая нагрузка (Н) | 240 |
| Т Инст | 4 |
Страница 82 – Hilti (HK) – Каталог продукции
Страница 82 – Hilti (HK) – Каталог продукции
Стр.
82
СИСТЕМЫ АНКЕРИРОВАНИЯ 8 Анкер рамный с потайной головкой HRD-C Технические данные Рекомендуемая нагрузка (кН), коэффициент безопасности (γ)=3 Размер модели 10x80 10x100 10x120 10x140 Растягивающая нагрузка, Нрек 2,0 2,0 2,0 2,0 HRD-C (h=70 мм) эф на бетоне 15 Н/мм 2 Нагрузка на сдвиг, Vrec 3,5 3,5 3,5 3,5 HUD-1 Растягивающая нагрузка, Нрек 1,0 1,0 1,0 1,0 в блоке ААС Нагрузка на сдвиг, Vrec 1,2 1,2 1,2 1,2 Заказать сейчас Примечания: 1) Все данные относятся к отсутствию краевого расстояния, расстояния и других факторов. 2) Отверстия должны выполняться только вращательным бурением. 3) Подробный метод проектирования см. в Руководстве по технологии крепления. Обозначение для заказа Размер анкера Анкер Мин. отверстие Мин.
отверстие Мин. Мин. Сверло Крепление Опорная пластина Продажи Артикул
Длина глубина 1 глубина 2 крепление крепление диаметр толщина зазор упаковка
глубина 1 глубина 2 при закладке 2 количество отверстий
HRD-C 10x60 10 мм 60 мм 60 мм - 50 мм - 10 мм - 11 мм 50 шт. 4238591)
HRD-C 10x80 10 мм 80 мм 60 мм 80 мм 50 мм 70 мм 10 мм 10 мм 11 мм 50 шт. 423860
HRD-C 10x100 10 мм 100 мм 60 мм 80 мм 50 мм 70 мм 10 мм 30 мм 11 мм 50 шт. 423861
HRD-C 10x120 10 мм 120 мм 60 мм 80 мм 50 мм 70 мм 10 мм 50 мм 11 мм 50 шт. 423862
HRD-C 10x140 10 мм 140 мм 60 мм 80 мм 50 мм 70 мм 10 мм 70 мм 11 мм 50 шт. 423863
HRD-C 10x160 10 мм 160 мм 60 мм 80 мм 50 мм 70 мм 10 мм 90 мм 11 мм 50 шт. 423864 1)
HRD-C 10x180 10 мм 180 мм 60 мм 80 мм 50 мм 70 мм 10 мм 110 мм 11 мм 50 шт. 423865 1)
HRD-C 10x200 10 мм 200 мм 60 мм 80 мм 50 мм 70 мм 10 мм 130 мм 11 мм 50 шт.
423866 1)
HRD-C 10x230 10 мм 230 мм 60 мм 80 мм 50 мм 70 мм 10 мм 160 мм 11 мм 50 шт. 423867 1)
HRD-C 10x270 10 мм 270 мм 60 мм 80 мм 50 мм 70 мм 10 мм 200 мм 11 мм 50 шт. 423868 1)
HRD-C 10x310 10 мм 310 мм 60 мм 80 мм 50 мм 70 мм 10 мм 240 мм 11 мм 50 шт. 4238691)
1)
Это не складской товар. Для получения подробной информации о сроках поставки обратитесь к представителю Hilti.
8
Посетите веб-сайт Hilti, чтобы узнать последние номера артикулов и сопутствующие товары.
Анкер рамный с потайной головкой HRD-CR
Технические данные
Тип анкера Анкер с шурупом
Конфигурация головки с потайной головкой
Состав материала Сталь, A4 (SS 316) или дуплекс
аналог, полиамид
Материал, коррозия Сталь, нержавеющая сталь Заказать сейчас
Подходит для бетона с трещинами Да
с дополнительными креплениями
Размер биты T40
Обозначение для заказа Размер анкера Анкер Мин.
