Ремонт стен и усиление кладки

Реконструкция ›

Усиление стен кирпичных позволяет повысить их эксплуатационные характеристики. Очень часто можно видеть трещины в стенах кирпичного дома, что указывает на их слабость и наличие плохой несущей опоры. Существуют различные методы усиления кирпичных стен, позволяющие повысить их стойкость.

Какие причины вызывают проведение усиления стен

Основанием для укрепления кирпичных стен является их деформация, причинами которой могут быть:

Конструктивные ошибки. К ним относятся:

1. недостаточная глубина фундамента;
2. неравномерность при оседании частей дома;
3. деформации, возникшие в балочном покрытии;
4. несоответствие несущей способности конструкции и нагрузки на нее.

Эксплуатация. В этом случае возможно произошло:

1. переувлажнение укладки;
2.  проседание фундамента.

Ошибки, возникшие при кладке стен.

Оценка степени повреждения кирпичных стен, по потере элементами несущей способности, может быть:

Слабая – до 15%. Обусловлена:

1. размораживанием;
2. действием ветряной нагрузки;
3. повреждениями материала стен от огня на глубину до 5 миллиметров;
4. косыми и вертикальными трещинами, пересекающимися не более чем в двух рядах кладки.

Средняя – до 25%. Вызвана:

1. выветриванием и размораживанием кладки;
2. отслоением облицовочного материала на толщину до 25%;
3. повреждения кирпича от огня на глубину до двух сантиметров;
4. косыми и вертикальными трещинами, которые пересекаются до четырех рядов кладки;
5. выпучиванием и наклоном стен на одном этаже, не превышающем пятую часть толщины конструкции;
6. образованием трещин на участках пересечения поперечных и продольных стен, вызванные нарушением кладки перемычек и под опорами балок;
7. смещением до двух сантиметров плит перекрытий.

Высокая – до 50%. Это может возникнуть из-за:

1. обрушения стен;
2. выветривания и размораживания кладки до 40% к ее толщине;
3. повреждений материала стен от огня на глубину до 6 сантиметров:
4. косых и вертикальных трещин, за исключением температурных и осадочных, на высоту 7 рядов кладки;
5. выпучиваний и наклонов стен на одном этаже на один процент его высоты;
6. смещений стоек и стен по косой штрабе или горизонтальным швам;
7. отрыва продольных стен от поперечных;
8. повреждений кладки под стойками балок и перемычек глубиной более 2 сантиметров;
9. смещений плит перекрытия на опорах больше 4 сантиметров.

Совет: Стены, которые потеряли больше 50% прочности, следует считать разрушенными. Наличие вышеуказанных повреждений является основанием, чтобы проводить ремонтно-восстановительные работы.

Способы

Если вовремя принять необходимые меры, то можно остановить процесс разрушения кирпичной стены и полностью восстановить функциональность кладки.

Основные причины, по которым начинают деформироваться кирпичные стены:

• конструктивные ошибки, допущенные во время строительства здания: недостаточная глубина фундамента, неправильный расчет перекрытий, когда несущая способность стен не соответствует оказываемой на них нагрузке;
• неправильная эксплуатация здания;
• использование некачественных материалов и неправильных пропорций раствора;
• ошибки, допущенные на стадии проектирования.
• неправильное утепление кирпичной стены

Современные строительные технологии позволяют усиливать кирпичные стены, помещая их в такие обоймы:

1. армированная;
2. композиционная;
3. металлическая;
4. железобетонная.

Чтобы снять усилие, которое разрушает стену, надо учитывать все факторы: марку бетона и раствора, состояние кладки, нагрузку, которая оказывается на стену, процент ее армирования.

Чем больше будет армированных хомутов, тем выше станет прочность кирпичной стены. Если в кирпичной кладке есть трещины, то после ее усиления при помощи обойм, полностью восстанавливается несущая способность стены.

Чтобы оценить размер повреждений, необходимо тщательно очистить трещины от грязи и остатков раствора, после чего промыть водой. Если этого не сделать, а сразу их заделать, то через некоторое время кладка снова начнет разрушаться.

Чтобы добиться максимального результата, надо не только усиливать кирпичную кладку при помощи обойм, но и выполнить инъектирование трещин растворами, которые имеют достаточную вязкость и морозостойкость, а также незначительное водоотделение и усадку, высокую прочность на сжатие и сцепление с поверхностью стены.

Методы усиления кирпичной кладки

Данное мероприятие проводится с целью повысить прочность сооружения. И если ответственно подойти к технологии усиления кирпичных стен, то можно восстановить поверхность, у которой потеря прочности составляет до 50 %. А чтобы разрушения вовсе не происходило, необходимо соблюдать все нормы и правила еще на стадии строительства объекта.

При этом опорным элементам конструкций уделяется повышенное внимание, ведь если они утратят свою несущую способность, дом неизбежно начнет рушиться. Тем не менее если признаки разрушения уже видны, то следует немедленно принимать соответствующие меры.

Если проблема касается непосредственно самой стены, то для ее укрепления существуют разные способы. Среди них самая распространенная методика – это процедура инъектирования с использованием специальных обойм и композитных материалов. Рассмотрим, чем, собственно, можно усилить внешние стены, более подробно. Но для начала коснемся вопроса ремонта фундамента.

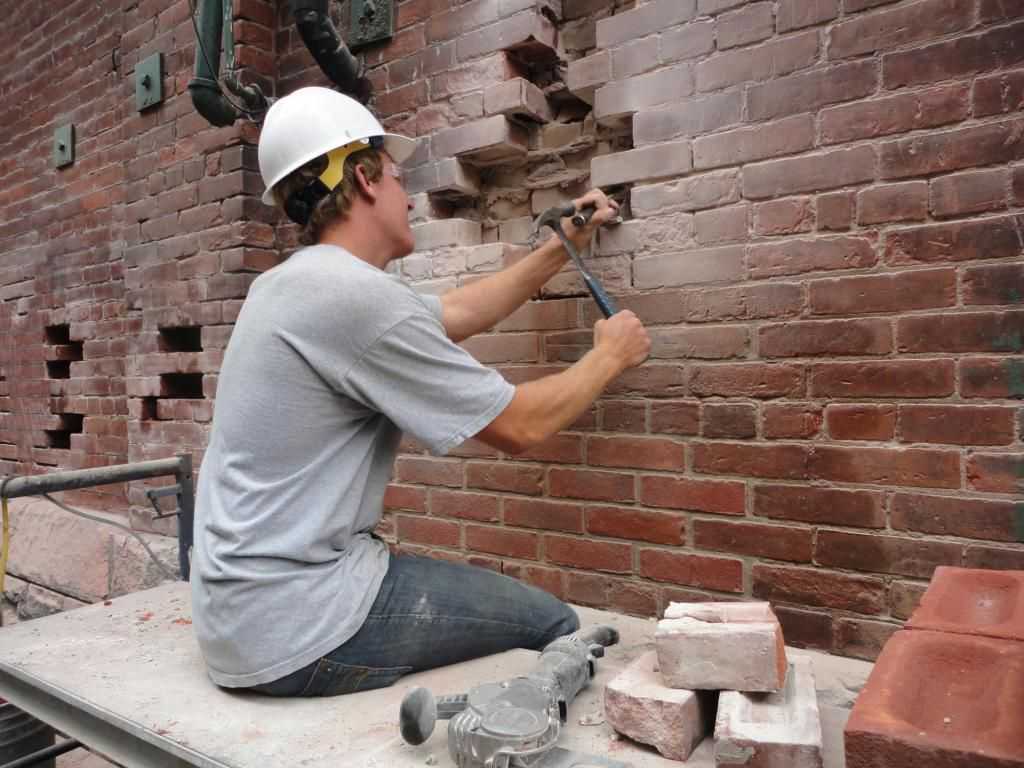

Ремонт больших повреждений

Если повреждение сильное, то стену необходимо демонтировать до разрушенного участка

Если вовремя не устранять мелкие дефекты, может понадобится капитальный ремонт кирпичной кладки наружных стен и внутренних перегородок, усиление стен. В этом случае придется перекладывать кладку по всей глубине стены.

Перед тем как приступить к выполнению ремонтных работ, устраняют причину, вызвавшую повреждение постройки.

Состав работ по капитальному ремонту:

1. Монтируют временное укрепление для неповрежденного участка стены, находящегося выше разрушенной площади.
2. Выполняют демонтаж разрушенной части стены из кирпича.
3. Возведение нового участка стены осуществляют из нового кирпича с использованием полужесткого цементно-песчаного раствора.
4. Укрепляющую конструкцию убирают через 7-10 суток после монтажа последнего ряда. Подробнее о борьбе с разрушением смотрите в этом видео:

Когда выполняют ремонт трещин, отличающихся между собой по размерам и глубине, требуется устройство стяжки. Для придания стене прочности ее стягивают металлическими швеллерами или анкерами.

Аварийное состояние стен

Такому строению необходим капитальный ремонт

На то, что кладка находится в аварийном состоянии, указывают такие изменения:

• отклонение стены в вертикальной плоскости или ее выпучивание на 1/3 толщины или на 1/200 высоты;
• нависающие кирпичи, облицовочные плитки, отслаивающиеся от основной конструкции;
• трещины, которые пересекают более четырех подряд рядов кирпичной кладки;
• механические повреждения глубиной более 20 мм;
• потеря целостности и расслоение.

Восстановление кирпичной кладки при этих повреждениях заключается в выполнении капитального ремонта.

Руководство по ремонту

Способы восстановления и ремонта кирпичной кладки описаны в типовой технологической карте (ТТК). При выполнении работ допускается внесение незначительных изменений в инструкцию.

Создается индивидуальная карта в зависимости от конкретных конструктивных особенностей кирпичной кладки. Восстановительные работы выполняют профессиональные каменщики.

Чтобы не допустить разрушения стен, нужно своевременно выполнять ремонт трещин в кирпичной стене, заполнять цементом разрушающиеся швы, заменять и восстанавливать поврежденные участки.

Устранение дефектов кирпичной кладки стен

Причин повреждения и деформации кирпичной стены бывает много, начиная с невысокого качества используемого материала и заканчивая изначально неправильным проектированием. Дефекты кирпичной кладки могут возникать из-за отсутствия перевязки швов, толстых и не горизонтальных швов, отклонения стен и т. д.

Для того, чтобы все работы были в норме, каменщики и застройщик должны работать в соответствии с СНиП III-В.4-62, («Каменные конструкции: Правила производства и приемки работ». М., 1964 года), а также СНиП III-В.4-72 и СНиП III-17-78.

Только соблюдение всех правил и нюансов обеспечит нужную прочность и качество проводимых работ по возведению стен.

Способы и этапы работ по усилению кладки

Расшивка швов

Расшивка швов кирпичной кладки обычно нужна, когда происходит значительное выветривание раствора. Это может сильно ухудшить тепломеханические свойства стены, снизить на пятнадцать процентов несущую способность.

При этом перед началом работ все поврежденные швы промываются при помощи воды, затем они заполняются свежим раствором и разглаживаются. После высыхания можно приступать к окрашиванию.

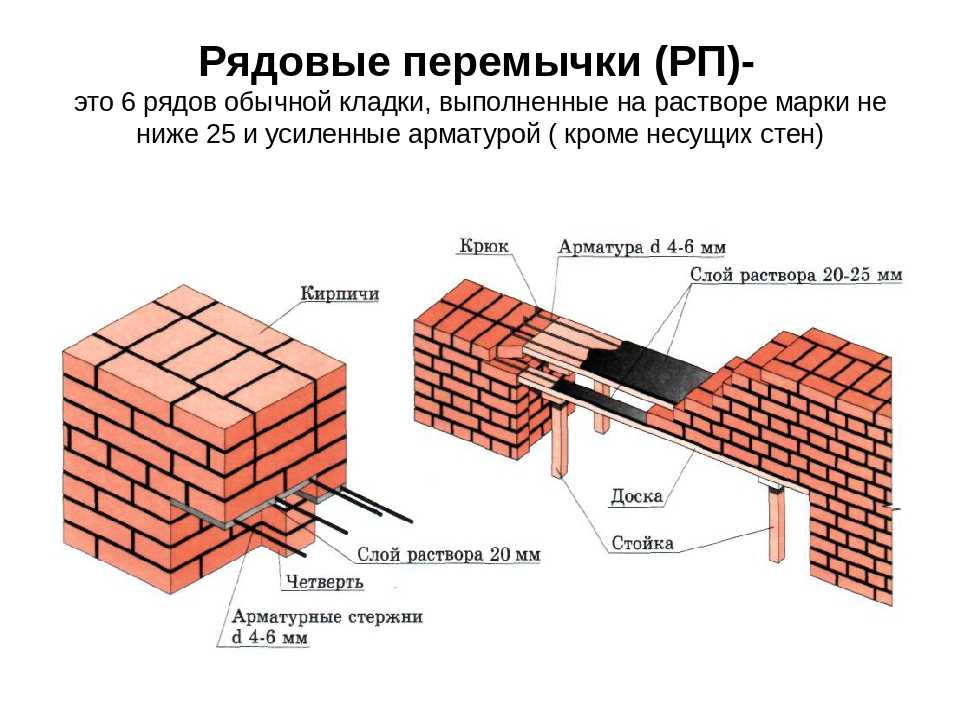

Усиление перемычек

Достаточно часто требуются работы по разборке либо ремонту старых кирпичных перемычек. Если есть одиночные неглубокие трещины, то их можно просто наполнить раствором под давлением. Однако в случае, когда повреждения достаточно большие и угрожают целостности и безопасности, необходимо провести такие меры, как разборка кирпичных кладок и ее восстановление.

Иногда арочные перекрытия с рядовыми и клинчатыми перемычками просто усиливаются при помощи железобетонных балок, которые устанавливаются методом подвода под сами перемычки.

Усиление прогонов и опор

При появлении трещин под опорами, стойками, прогонами необходимо провести меры по разгрузке до несущей действительной способности самой кладки.

Для этого устанавливают металлические платины либо прокладочные железобетонные плиты, которые принимают часть нагрузки на себя. В отдельных случаях требуется произвести полную разборку и установку новой кладки.

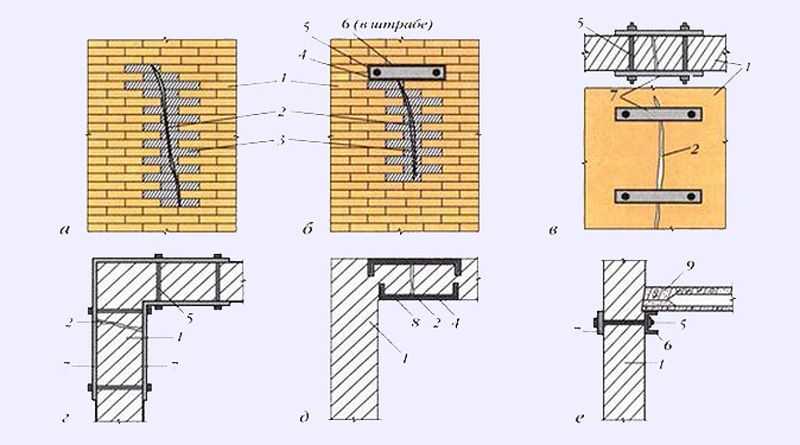

Ремонт ослабленных мест

При наличии на стенах трещин с шириной до 4мм, их можно восстанавливать при помощи нагнетания цементного раствора. При значительных глубоких и сквозных трещинах с раскрытием от 4мм в зоне повреждения производится перекладка этого участка. При этом применяется раствор марки 25 при перевязке со старой неповрежденной кладкой.

Если стена имеет значительную толщину, необходимо проводить работы по полному ее восстановлению (при сквозных больших повреждениях).

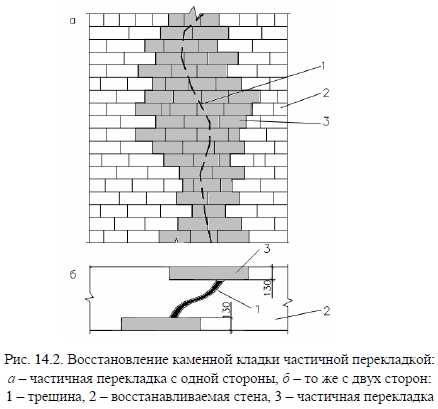

Усиление каменной кладки может потребовать замены довольно сильно деформированных отдельных участков. Это могут быть некоторые места стен, потерявшие несущие способности, а также глубокие трещины и сколы, которые приводят к проседанию участка стены.

Для того чтобы произвести замену, устанавливают временные крепления выше деформированных мест. Поврежденные участки с дефектами перекладываются полностью с использованием раствора марки 100. Кладка осуществляется при полной посадке отдельных кирпичей.

Для перекладки несущих стен без разборки перекрытий устанавливаются многоярусные временные крепления, которые передают нагрузки с деформированных участков. Такие крепления не могут стоять дольше пяти дней.

Перед началом работ необходимо установить разгрузочные балки, которые укладываются со стороны самых слабых участков. Все вертикальные зазоры заливаются при использовании пластичного цементного раствора, а сверху – жестким жирным цементом. Укрепив участки, стоит подождать пока раствор затвердеет. Только потом можно осуществлять отделку.

Усиление простенков

При необходимости усиления кирпичных простенков производятся такие виды работ:

• Разборка оконных и прочих проемов;
• Укрепляются временные крепления для наружных лесов;
• Производится вывешивание вышестоящих перекрытий в том случае, когда ослабление осуществляется на площади больше 25 процентов. При этом перекладываются столбы, простенки, другие элементы, производится необходимый ремонт;
• Осуществляется разборка кладки, пробивка борозд отбойным молотком, срубка поврежденных участков, которая осуществляется с использованием железобетонной обоймы;
• Сооружение специального металлического каркаса;
• Распалубка всех монолитных конструкций;
• Полная разборка всех установленных временных креплений;
• Оштукатуривание и последующая окраска простенков.

Также при этом может быть проложена новая кладка толщиной в один кирпич, которая перевязывается со старой кладкой через каждые три-четыре кирпича. При этом перед устройством для надежности конструкции пробиваются специальные борозды.

Укрепление кладки при помощи армирующей сетки

При укреплении кирпичной кладки иногда требуется полная перекладка простенков. При этом сначала надо сделать разгрузку простенка, для чего устанавливаются временные крепления и опоры с обеих сторон, под перекрытия, система ригелей и стоек с подносами. После можно приступать к разборке и полной либо частичной перекладке, которая осуществляется на цементном растворе.

Чтобы повысить прочность и несущую способность обычно применяют армировочные проволочные сетки. Также усиление производится при помощи железобетонной обоймы, которая укладывается прямо по кладке.

Совет

После разборки оконных проемов отбиваются четверти, затем устанавливается арматура, опалубка по периметру проема, производится бетонирование. Для того чтобы улучшить сцепление, пробивают борозды через каждые три-четыре ряда кирпичной кладки.

Глубина их различна, все зависит от степени повреждений.

После того, как опалубка снимается, простенки оштукатуривают, для внутренних помещений на поверхность наносится специальный слой теплого раствора прямо по штукатурке.

Также для усиления применяется металлический корсет, для которого срубаются углы и на их месте монтируются вертикальные уголки из металла на всю высоту простенка.

Далее по поверхности пробиваются борозды с глубиной в 2см на расстоянии 30-50см. В них укладываются металлические пластины с шириной 4-6см. При этом они привариваются концами к уголкам.

На самих уголках навариваются бугорки в шахматном порядке.

В отдельных случаях возможно применение металлической сетки, поверхностью которой после работ штукатурится.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Капитальный ремонт и усиление кирпичных стен зданий

Предлагаем Вам рассмотреть прогрессивную и современную систему материалов и решений для капитального ремонта ограждающих строительных конструкций многоквартирных жилых домов — «Систему RSA».

Система идеальна для ремонта, усиления и укрепления кирпичной кладки, ремонта трещин «классических» ограждающих строительных конструкциях, а также усиления облицовки из керамического пустотелого и полнотелого кирпича в зданиях с многослойными ограждающими конструкциями. Система с успехом применялась уже на многих объектах и доказала свою эффективность.



Система RSA основана на применении спиральных анкеров RSA и позволяет:

• Произвести ремонт трещин наружных и внутренних кирпичных ограждающих конструкций.
• Произвести ремонт трещин облицовочного слоя кладки.
• Произвести работы по ремонту и созданию новых деформационных швов.
• Произвести закрепление ремонтируемого облицовочного слоя кладки к существующей кирпичной, бетонной стене, или стене из ячеистого бетона.

Так же система позволяет произвести закрепления нового участка стены, где разрушенная кладка снята и восстановлена, к существующей несущей стене. Более подробно о принципе работы спиральных анкеров можно посмотреть здесь.


---


Ниже приведены 3D модели наиболее востребованных решений:



1. Ремонт трещин в сплошных кирпичных конструкциях

Рис. 1 Ремонт простой вертикальной трещины	Рис. 2 Ремонт сквозной вертикальной трещины	Рис. 3 Ремонт трещины двойными анкерами
Рис. 4 Ремонт трещины на углу стены	Рис. 5 Ремонт трещины на углу вар. 2	Рис. 6 Ремонт трещин на внутренних стенах
Рис. 7 Соединение внутренней и наружной стены	Рис. 8 Соединение внутренней и наружной стены, вар. 2	Рис. 9 Ремонт трещин с одновременным инъектированием
Рис. 10 Примыкание к деревянному перекрытию	Рис. 11 Ремонт трещин и перемычек	Рис. 12 Ремонт трещин и перемычек, вар. 2
Рис. 13 Ремонт эркеров	Рис. 14 Ремонт парапетов



Со всеми типовыми вариантами и примерами использования вы можете ознакомиться в Альбоме технических решений.
Для Вашего удобства типовые варианты применения сведены в DWG альбом.





2. Ремонт трещин и закрепление облицовки в кирпичных многослойных конструкциях

Применение существующих методов ремонта и усиления облицовки из пустотелого керамического кирпича толщиной 120 мм не позволяет решать задачи обеспечения надежности и долговечности наружных стен. Традиционные способы ремонта были разработаны в основном для несущих каменных конструкций. Вопросы ремонта и усиления облицовок здания, выполненных в виде отдельно стоящих стен, не рассматривались. Несмотря на сложность задачи, научный потенциал отечественных специализированных организаций и современный опыт специалистов европейских стран позволяют выбрать оптимальные решения по быстрому и качественному ремонту и усилению каменных конструкций.

В качестве решения проблемы ремонта многослойных ограждающих конструкций, а именно ремонта трещин облицовочного слоя и закрепления облицовки к внутреннему слою предлагаем рассмотреть  применение специальных ремонтных гибких спиралевидных связей — Системы спиральных анкеров RSA.



Многослойный фасад, материал основания: ячеистый бетон или полнотелый кирпич



Многослойный фасад, материал основания: тяжелый бетон



Видео-инструкция по установке анкеров RSA-tie



Закрепление ремонтной связи в ячеистом бетоне основного слоя происходит в результате самообразующегося механического замка между спиралью и винтообразным пазом, возникающего в процессе установки посредством ударных воздействий ручным или механическим способом. Если несущий слой – тяжелый бетон установка спиральной ремонтной связи производиться на химический анкер.

Закрепление ремонтной связи в материале наружнего слоя – пустотелый или полнотелый кирпич производиться на химический анкер.
Ремонт трещин облицовочного слоя производиться путем установки поперек трещин, в кладочные швы спиральных анкеров RSA.

Более подробно технология ремонта описана ниже в Технологических картах.


Преимущества использования данной системы:

1. Форма изделия обеспечивает простую и быструю установку посредством ударных воздействий ручным или механическим способом. При использовании электроинструмента необходимо использование специального адаптера.
2. При установке связи в материале основания не возникает напряжений и распора (отсутствие концентраторов напряжения), что позволяет осуществлять установку вблизи края конструкции.
3. Шаг расстановки связей и глубина заделки в основании определяется в соответствии с расчетом и на основе поверочных испытаний прочности заделки связи в материал основания, проведенных непосредственно на объекте.
4. Одно из наиболее ценных преимуществ в том, что после проведения ремонтных работ внешний облик здания практически остается без каких-либо следов ремонта, т. к. связи устанавливаются заподлицо в материал основания (кирпич, бетон, растворный шов), при этом место установки затирается мастиками с добавками пигментов, подобранными в цвет фасада. Большая часть работ по ремонту трещин и усилению кладки может быть выполнена с наружной части здания.
5. Спиральный анкер изготавливается из нержавеющей стали AISI 304 и не подвержен коррозии (известковые кладки, морская вода и т.д.) Срок его работы в конструкции практически не ограничен.
6. Позволяет ремонтировать и усиливать кладки сложной формы такие как арочные своды и перемычки, эркеры, колонны и башни, ремонтировать кладки на фасадах с большим количеством декоративных элементов.
7. Имеет малый вес и не нагружает конструкцию.
8. Спиральный анкер может быть вырезан и сформирован на месте в любую форму с целью точного следования контурам и углам здания, может быть сформирован в бесконечной длинны профиль (ремонт башен и дымовых труб).
9. Большая площадь поверхности при сочетании с небольшим диаметром обеспечивает высокую адгезию с монтажным составом и соответственно с кладкой.
10. Форма спиральных анкеров обеспечивает возможность установки не только в плоскости поля стены но и перпендикулярно, в пробуренные отверстия, как бы «сшивая трещины в кладке» в толще стены, с возможностью сочетания с инъектированием.

Результаты анализа зарубежного опыта по ремонту и реконструкции каменных зданий, в том числе зданий с облицовкой из керамического кирпича, а также испытания, проведенные в лаборатории кирпичных, блочных и панельных зданий ЦНИИСК им. В. А. Кучеренко, подтверждают высокую эффективность применения спиралевидных гибких ремонтных связей.



Применение в холодное время года! Теперь применение системы спиральных анкеров RSA возможно и при отрицательных температурах. Монтажный состав RSA-NORD подходит для использования до -10°С. Химический анкер BIT-NORD до -20°С



Также наша компания предлагает: Услуги по технической поддержке Ваших проектировщиков Услуги по разработке проектной документации.



---


Фото с объектов применения системы:






---

Основные материалы, применяющиеся при ремонте ограждающих конструкций МКД:



Спиральный анкер RSA-bar

Спиральный анкер RSA-tie

Специальный состав RSA для монтажа спиральных анкеров, обеспечивающего их работу в кирпичной кладки

Химические анкеры для для закрепления

Предлагаем Вам, при проведении работ по ремонту и усилению ограждающих строительных конструкций эксплуатируемых Вами зданий и сооружений, восстановлению и повышению их несущей способности, использовать производимую нами систему конструкционного ремонта кирпичной кладки RSA. Данная система имеет более чем 50-летний опыт применения и является одной из самых эффективных инженерно-технических стратегий ремонта трещин в кирпичной кладке на сегодняшний день.


Документы:



Протокол определения расчетного сопротивления анкерного крепления

Рекомендация Союза Архитекторов России

Основной каталог про систему спиральных анкеров

Каталог по ремонту многослойных фасадов



---



Коротко о системе спиральных анкеров RSA


Система спиральных анкеров для ремонта и усиления кирпичной кладки, состоит из спиралевидных нержавеющих анкеров длинной до 10 метров и устанавливаемых в кладочные швы перпендикулярно трещине на специальный монтажный состав на цементном вяжущем.

Основная статья Спиральный анкер RSA-bar



Стратегия применения системы спиральных анкеров основывается на том, что после устранения причины деформации фундаментов, их укрепления, производится ремонт трещин в кирпичных стенах.

Благодаря особой конструкции самих спиральных анкеров, особым свойствам монтажного состава, система дает возможность стабилизировать и надежно соединить элементы кладки, сохраняя их согласованную эластичность и способность воспринимать и передавать естественные (в основном температурные) деформации, препятствуя слишком сильному раскрытию трещин при охлаждении конструкции (зимой трещина имеет максимальное раскрытие) и при повышении температуры «стягивая» конструкцию обратно.

Раскрытие трещины в кладке в зависимости от времени года

Осень/Весна

Зима

Лето

Силы, действующие в кладке

Спиральные анкеры действуют как пружины, которые при охлаждении натянуты, а при нагревании конструкции, после закрывания трещины, ослабляются, при этом не допуская возникновения новых нагрузок вызывающих трещины в кладке.

Спиральные анкеры удерживают части строительных конструкций за счет продольной упругости самих анкеров, сил контактного сцепления и сцепления трения между анкером, составом RSA и кладкой. Продольная упругость анкеров достигается благодаря сочетанию их формы и особенностей технологии изготовления. Согласованные свойства состава RSA и спирального анкера позволяют при раскрытии трещины достичь требуемой длины сдвига между ними, что существенно увеличивает зону удлинения анкера и дает ему работать в области упругих деформаций.

Более подробно принцип работы изложен в разделе «Принцип работы».



---



Видеоматериалы



---



Технологические карты



1. Технологическая карта ремонта и зачеканивания трещин, а также их инъектирование материалами системы RSA


Восстановление работы кладки на сжатие – это задача решается заполнением трещины ремонтным раствором на основе монтажного состава для спиральных анкеров RSA или еще и дополнительным инъектированием состава RSA-Inject, выбор решения зависит от ширины раскрытия трещины и задач консолидации каменной кладки.

Технологические карты — смотри листы 1-2 «Рабочие чертежи» Альбома технических решений.




2. Технологическая карта ремонта трещин сплошной кирпичной стены спиральными анкерами RSA

1. Работы по усилению кирпичной кладки в зоне трещин (косые несквозные трещины в штукатурке и кирпичной кладке, раскрытием от 5мм до 10 мм) выполняются после расчистки и расшивки трещин путем установки спиральных анкеров системы RSA диаметром 6.0-8.0 мм, через 4 ряда кладки, по технологии производителя.

• специальным инструментом (штроборезом) в месте установки анкера выполнить горизонтальный шов (штрабу) глубиной не менее 4-5 см в кладке стены и шириной 1 см. Ширина и глубина шва должна обеспечивать покрытие анкера раствором не менее 1 см со всех сторон, а длина штрабы обеспечивать перекрытие трещины, с каждой стороны, не менее 500 мм.
• шов очистить от мусора и пыли сжатым воздухом, увлажнить.
• в заднюю область шва при помощи шовного пистолета ввести первый слой монтажного состава для спиральных анкеров RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) толщиной около 2 см.
• спиральный анкер диаметром 6.0-8.0 мм вдавить в свежеуложенный раствор.
• после установки анкера шов окончательно заполнить монтажным составом для спиральных анкеров RSA до внешней поверхности кладки стены.



2. Работы по усилению кирпичной кладки в зоне трещин (косые несквозные трещины в штукатурке и кирпичной кладке, раскрытием от 10 мм до 30 мм) выполняются после расчистки и расшивки трещин путем установки двух спиральных анкеров системы RSA диаметром 8 мм, последовательно друг за другом, через 4 ряда кладки, по технологии производителя.

• специальным инструментом (штроборезом) в месте установки анкера выполнить горизонтальный шов (штрабу) глубиной не менее 5-6 см в кладке стены и шириной 1 см. Ширина и глубина шва должна обеспечивать покрытие каждого анкера раствором не менее 1 см со всех сторон, а длина штрабы обеспечивать перекрытие трещины, с каждой стороны, не менее 500 мм.
• шов очистить от мусора и пыли сжатым воздухом, увлажнить.
• в заднюю область шва при помощи шовного пистолета ввести первый слой раствора для спиральных анкеров RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) толщиной около 2 см.
• первый спиральный анкер вдавить в свежеуложенный раствор.
• далее в заднюю область шва при помощи шовного пистолета ввести второй слой раствора для спиральных анкеров  RSA толщиной около 2 см.
• второй спиральный анкер вдавить в свежеуложенный раствор
• после установки анкеров шов окончательно заполнить раствором для спиральных анкеров RSA до внешней поверхности кладки стены.



3. Работы по усилению кирпичной кладки в зоне трещин (косые сквозные трещины в штукатурке и кирпичной кладке, раскрытием от 5мм до 30 мм) выполняются аналогично п.1 и п.2 так же после расчистки и расшивки трещин, путем установки спиральных анкеров системы RSA, с внешней и внутренней поверхности конструкции, диаметром 8 мм, через 4 ряда кладки, по технологии производителя.





---


3. Технологическая карта установки спиральных анкеров системы RSA.
Восстановление гибких связей на поле стены.



1. Установка гибких связей по полю стены.
Основной слой (несущая стена) тяжелый бетон — лицевой слой либо полнотелый, либо пустотелый кирпич.
Анкер устанавливается через центр кирпича (в ложок кирпича).
Спиральный анкер RSA-tie 8.0 мм.



• Произвести разметку расположения связей, в соответствии с проектной документацией (обычно 5 шт на м², вблизи проемов и углов 10 шт на м²).
• Пробурить сквозное отверстие Ø10мм в кладке облицовочного слоя. Отверстия бурить безударным способом специальным буром по керамике.
• Глубину отверстия в несущем слое из железобетона бурить не менее 90мм (бурить ударным способом).
• В случае если лицевой слой выполнен из пустотелого кирпича, произвести разбуривание отверстия в нем до Ø12-13.0 мм (желательно «попасть» отверстием в пустоты кирпича, изготовить шаблон для бурения).
• Отверстия очистить от буровой муки и строительного мусора с помощью ершика и насосика для воздуха.
• Установить химический анкер в пистолет-выпрессовыватель
• Установить на химический анкер смесительный миксер
• Установить на кончик миксера удлинительную трубку
• При помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) заполнить химическим анкером BIT-STICK или BIT-PE отверстие в ж\бетоне.
• Далее произвести установку отрезанного в размер и при необходимости выпрямленного спирального анкера RSA-tie 8.0, дождаться полимеризации химического состава (см. инструкцию на этикетке).
• В случае если лицевой слой выполнен из полнотелого кирпича заполнить отверстие между спиральным анкером RSA-tie 8.0 и кирпичом, при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) химическим анкером BIT-STICK или BIT-PE
• При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя. После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.
• В случае, если лицевой слой выполнен из пустотелого кирпича, в пробуренном отверстие Ø12-13.0 мм лицевого слоя произвести монтаж металлической сетчатой гильзы RSA-MS, длинной 100 мм (надеть на спиральный анкер RSA-tie), для компенсации расхода химического анкера. Заполнить внутренний объем сетчатой гильзы, при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) химическим анкером BIT-STICK или BIT-PE. (В зимнее время спиральный анкер устанавливается на химический анкер BIT-NORD.)
• При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя. После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.





2. Установка гибких связей по полю стены.
Основной слой (несущая стена) ячеистый бетон или полнотелый кирпич — лицевой слой пустотелый  кирпич.
Спиральный анкер устанавливается через центр кирпича (в ложок кирпича).
Спиральный анкер RSA-tie 8.0 мм



• Произвести разметку расположения связей, в соответствии с проектной документацией (обычно 5 шт на м², вблизи проемов и углов 10 шт на м²).
• Если несущий слой – ячеистый бетон, то пробурить сквозное отверстие Ø12мм только в облицовочном слое. Отверстия бурить безударным способом ТОЛЬКО специальным буром по керамике.
• Если несущий слой – полнотелый кирпич, то пробурить сквозное отверстие Ø12мм в кладке облицовочного слоя безударным способом специальным буром по керамике на толщину облицовочного слоя. Далее пробурить направляющее отверстие УДАРНЫМ СПОСОБОМ диаметром 5.0 мм в несущем слое из полнотелого кирпича.
• Отверстия очистить от буровой муки и строительного мусора с помощью ершика и насосика для воздуха.
• Ударно, «насухо», при помощи специального адаптера произвести монтаж спирального анкера во внутреннем несущем слое из ячеистого бетона, на глубину не менее 150. 0 мм, а в несущем слое из полнотелого кирпича произвести монтаж спирального анкера в направляющее отверстие, на глубину не менее 90.0 мм.
• В пробуренном отверстие Ø12-13.0 мм лицевого слоя произвести монтаж металлической сетчатой гильзы RSA-MS (надеть на спиральный анкер RSA-tie), для компенсации расхода химического анкера.
• Ввести химический анкер BIT-STICK или BIT-PE, в пространство между сетчатой гильзой и спиральным анкером (в лицевой слой), при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины). В зимнее время спиральный анкер устанавливается на химический анкер BIT-NORD.
• При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя.
• После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.



---



4. Технологическая карта устройства деформационных швов
при ремонте кирпичных многослойных конструкций



Вертикальные швы.

• Произвести разметку участка стены в соответствии с проектом.
• Установить спиральный анкер RSA-tie 8.0 мм по технологии (см. п. 1), с шагом по высоте через 4 ряда.
• Выполнить штрабу в горизонтальных швах кладки лицевого слоя на глубину 40мм при помощи штробореза или бороздодела, произвести вычинку раствора. Шаг установки горизонтальных спиральных анкеров RSA-bar, д-6-8мм принять через 4-5 рядов.
•  Очистить прорезанный горизонтальный шов от обломков кирпича, строительного мусора и пыли с помощью сжатого воздуха.
• С помощью штробореза, бороздодела или сабельной пилы прорезать в облицовочном слое вертикальный деформационный шов шириной 15мм на полную высоту кладки и на толщину кирпича (120мм).
• Заполнить шов утеплителем типа Rockwool ЛАЙТ БАТТС на всю высоту.
• Установить в шов уплотнительную прокладку типа Вилатерм д-20мм.
• Равномерно нанести монтажный состав RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) на дно прорезанного горизонтального шва на толщину 10-15мм по всей длине. На один из прямолинейных участков вычинки горизонтального шва установить пластиковую трубку, длиной 500мм,таким образом, чтобы трубка не выступала за край (внутрь) вертикального шва.
• Установить спиральные анкеры RSA-bar, д-6-8мм. Анкер должен располагаться на расстоянии 15-20 мм от наружной грани облицовки. Один конец спирального анкера RSA-bar поместить внутрь пластиковой трубки.
• Заполнить растворный шов монтажным составом RSA, оставив 3-5мм для затирки под сущ. цвет швов.
• Затереть вертикальный шов герметизирующей мастикой.

Горизонтальные швы.

• Разметить расположение плит перекрытия здания и высотное положение стального опорного уголка.
• Выполнить горизонтальную штрабу в горизонтальном шве, где расположен опорный уголок для образования зазора между верхом кладки и низом опорного уголка 20мм.
• Очистить прорезанный горизонтальный шов обломков кирпича, строительного мусора при помощи сжатого воздуха.
•  Установить в горизонтальный шов утеплитель типа Rockwool по всей длине шва.
• Установить в шов уплотнительную прокладку Вилатерм.
• Затереть шов герметизирующей мастикой.



---



5. Технологическая карта ремонта трещин в кладке лицевого слоя кирпичных многослойных конструкций





Ремонт трещин в кладке лицевого слоя.

1. Произвести разметку расположения горизонтальных стержней и анкеров на участках с трещинами. Спиральный анкер RSA-bar, 6мм наметить с шагом не более чем через 4 ряда по высоте, и с выступом от оси трещины не менее 500мм. Расположение спиральных анкеров RSA-tie 8мм наметить в шахматном порядке через 2 ряда по высоте и 500мм по горизонту. Отступ от оси трещины для анкерных стержней принять не менее 50мм.
2. Установить спиральный анкер RSA-tie 8 мм в проектное положение по технологии (см. п.1).
3. Выполнить штрабу в горизонтальных швах кладки лицевого слоя на глубину 40мм при помощи штробореза или бороздодела, произвести вычинку раствора.
4. Очистить прорезанный горизонтальный шов от обломков кирпича, строительного мусора и пыли с помощью сжатого воздуха.
5. Равномерно нанести состав RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) на дно прорезанного горизонтального шва, толщиной 10-15мм от наружной грани облицовки.
6. Установить спиральный анкер RSA-bar 6мм. Спиральный анкер должен располагаться на расстоянии 15-20мм от наружной грани облицовки.
7. Заполнить растворный шов монтажным составом RSA, оставив 3-5мм для затирки под сущ. цвет.
8. Выполнить затирку швов под цвет существующих растворных швов.




---



Бесплатная консультация по применению Если вас заинтересовала система RSA, то наша компания может: Совершить выезд на ваш объект и проконсультировать по применению системы. Мы также располагаем аккредитованными подрядчиками в регионах. Актуальный список подрядчиков указан в разделе «Контакты». Оказать удаленные консультации и тех/поддержку при предоставлении фото материалов и подробном описании проблемы. По Вашей заявке профессиональные и обученные специалисты нашей компании качественно и быстро выполнят усиление и ремонт кирпичной кладки, а также сопутствующие гидроизоляционные работы, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, и т.д. Мы также готовы ответить на возникшие вопросы: По телефону — 8 (812) 960-25-19 По почте — [email protected] или на WhatsApp — тел. 8 (921) 960-25-19 (вы можете сразу присылать фотографии трещин с ваших объектов, чтобы запросить консультацию)



Можно ли отремонтировать поврежденную кирпичную кладку?

При строительстве новых зданий многие люди выбирают кирпичную кладку из-за репутации этого материала как прочного и долговечного. Не говоря уже о внешней привлекательности каменной кладки и кирпича. Однако даже правильно установленные кирпичи и камни со временем начнут разрушаться, что потребует ремонта.

Чтобы ваше коммерческое здание оставалось прочным на долгие годы, узнайте, как определить ранние признаки повреждения каменной кладки, чтобы составить план действий по ремонту. Вот что вам нужно знать.

Как определить поврежденную каменную кладку

Хорошая новость заключается в том, что часто довольно просто заметить проблемы с каменной кладкой вашего здания, если вы знаете, какие признаки искать. Одним из самых простых признаков, который можно заметить и идентифицировать, являются трещины в кирпичной кладке или растворе. Если вы заметили трещины в своих кирпичах, особенно трещины на ступенях лестницы, вашей конструкции может не хватать необходимой структурной прочности, чтобы продолжать распределять свой вес по ровной плоскости. Со временем эта проблема будет только усугубляться, поэтому обязательно решайте ее быстро.

Точно так же, если вы заметили прогибание или провисание стен или отсутствие кирпичей, это может быть признаком того, что вес вашего здания изменился или последствия повреждения водой. Тонкие участки между кирпичами могут стать уязвимыми для проникновения влаги. Это может поставить под угрозу внутренние стены вашей постройки, поэтому составьте график тщательного обхода вашего здания, чтобы выявить эти проблемы до того, как они усугубятся.

Во время проверки следите за крошением, трещинами или отсутствием раствора. Раствор между кирпичами не только удерживает их на месте, но и удерживает все здание даже при смещении веса. Если раствор больше не выполняет свою работу, кирпичи начнут трескаться. Если оставить это без внимания, может обрушиться целая секция вашей стены.

Риски, связанные с поврежденной коммерческой кладкой

Поврежденная коммерческая кладка — это больше, чем просто бельмо на глазу, хотя стоит починить неприглядный кирпич, чтобы произвести хорошее первое впечатление на любого посетителя. Однако кладка, нуждающаяся в ремонте, сама собой не исправится, и со временем проблема будет только усугубляться.

Если ваша проблема связана с неправильным распределением веса, ваше здание будет продолжать разрушаться до тех пор, пока повреждение не будет устранено. В худшем случае у вас могут появиться гораздо более крупные трещины, которые приведут к разрушению или даже полному обрушению части стены вашего здания.

Если проблема связана с влажностью, вы можете не заметить никаких признаков, пока повреждение не станет серьезным. Проникновение влаги способствует накоплению плесени на внутренних стенах, а также может привести к гниению деревянных конструкций внутри здания, что приведет к обширному (и дорогостоящему) ремонту.

Можно ли отремонтировать поврежденный кирпич?

Хорошей новостью является то, что поврежденный каменный кирпич часто можно отремонтировать, а когда это невозможно, его можно заменить, если проблемный участок еще невелик. Вот почему так важно действовать быстро. Если вы имеете дело с трещинами, их можно исправить, но вы также должны определить, почему они образовались в первую очередь, чтобы вы могли одновременно устранить источник проблемы. Если из-за слабого или поврежденного раствора образовались трещины, проблему можно решить с помощью подгибки стены.

Замена швов новым раствором также является эффективным способом решения проблемы влажности. Герметизируя уязвимые места и крошечные воздушные карманы между кирпичами, вы можете предотвратить интрузивную утечку воды, которая может повредить ваши внутренние стены.

Могу ли я самостоятельно отремонтировать поврежденный кирпич?

Возможно, вы видели раствор и кирпичи в магазине товаров для дома, но эту работу следует доверить профессионалам. Коммерческие каменные работы очень специфичны, потому что, если они будут выполнены неправильно, они только усугубят неправильную весовую нагрузку коммерческого здания и усугубят проблемы. Ремонт поврежденного кирпича требует большого опыта.

Последнее, что вам нужно, это пытаться устранить проблему с кладкой самостоятельно, только чтобы ослабить стену в процессе работы, а затем она рухнет, превратив ее в еще более масштабный ремонт. Доверьтесь опытному специалисту по ремонту кирпичной кладки с опытом работы в области гидроизоляции, чтобы сохранить ваше здание в хорошем состоянии и смягчить ущерб, который могут нанести поврежденные кирпичи.

Доверьтесь экспертам по каменной кладке

Если вы заметили поврежденную кирпичную кладку или другие повреждения каменной кладки вокруг вашего здания, обязательно доверьтесь опыту профессионалов. Специалисты компании Waterproof Caulking & Restoration будут рады помочь вам понять текущее состояние вашей коммерческой структуры и как ее отремонтировать в рамках вашего бюджета. Свяжитесь с нами, чтобы назначить встречу, чтобы начать.

5 шагов ремонта кирпича – капитальная кладка

Вас беспокоят незакрепленные, разрушающиеся или отсутствующие кирпичи на стене? Щели и дыры могут превратить вашу кирпичную стену в бельмо на глазу. Что еще хуже, ухудшение будет распространяться и в конечном итоге приведет к более серьезным проблемам. Если у вас есть базовые инструменты и немного времени, вы можете починить этот кирпич .

Когда следует обратиться к специалисту

Важно отметить, что в большинстве домов стены облицованы кирпичом , а не сплошным кирпичом. Если повреждение обширное или оно на полнотелом кирпиче, необходимо обратиться к профессиональным каменщикам. Ремонт полнотелого кирпича — это не работа своими руками. В противном случае для небольшого ремонта кирпичной облицовки выполните следующие действия.

Пять шагов по ремонту и замене облицовочного кирпича

Вам понадобятся:

• Растворная смесь и ведро.
• Холодное долото
• Молоток.
• Заостренный шпатель.
• Обычный шпатель.
• Инструмент для расшивки кирпича.
• Защита глаз и рук.

1. Удалите старый или осыпающийся кирпич.


• Используйте молоток и долото, чтобы выбить куски кирпича из стены. Старайтесь не сломать и не сместить ни один из кирпичей, которые все еще находятся в хорошей форме.
• Если у вас есть дрель и отрезной круг, их использование ускорит работу.
• Вы можете удалить отвалившиеся кирпичи вручную, но вам понадобится долото, чтобы убрать весь мусор.

2. Удалите старый раствор.

• Используйте те же инструменты для удаления старого раствора. Замещающий кирпич нуждается в свежем растворе, чтобы прилипнуть к конструкции.
• Удалите как можно больше старого раствора, оставив только тонкий слой в пустых местах.
• Используйте проволочную щетку для очистки от остатков пыли и грязи.
• Промойте из шланга свежевымытые места, где вы удалили кирпичи и раствор .

3. Смешайте новый раствор.

• Вы должны использовать раствор, который соответствует раствору, который уже есть.
• Если вы не можете найти раствор нужного цвета, возможно, вам придется добавить в смесь цвет раствора.
• Смешайте раствор в ведре. Убедитесь, что вы знакомы с конкретной маркой раствора и с тем, как его смешивать. В каждом типе раствора используется разное соотношение воды и других добавок.

4. Установить в новом кирпиче.

• Начните с нанесения раствора на отверстие, куда вы собираетесь положить кирпич. Раствор должен быть толщиной около одного дюйма.
• Намочите кирпич перед тем, как положить его в свежезаделанное отверстие. Сделать это можно, замочив кирпич в отдельном ведре, наполненном водой. Кирпич и раствор должны быть влажными, чтобы скрепиться.
• Поднимите кирпич и вставьте его на место.
• Используйте остроконечный шпатель, чтобы добавить больше раствора, если это необходимо. Если вытекло слишком много раствора, используйте тот же инструмент, чтобы удалить его.
• Используйте фуганок, чтобы получить желаемую форму линии затирки.
