В конструкции модели и детали может быть большое число отверстий, углублений и про­резей различной формы. Их очертания, выпол­ненные на чертеже линией невидимого конту­ра, усложняют чертеж, что затрудняет чтение чертежа и простановку размеров. Чтобы сде­лать изображение предмета удобочитаемым, на чертеже допускается применять некоторые ус­ловности. К таким условностям относится вы­полнение разрезов на чертежах.

Разрез — это изображение предмета, мыс­ленно разрезанного плоскостью, перпендику­лярной к одной из плоскостей проекций, кото­рое строится на плоскости, параллельной плос­кости разреза. Часть предмета, находящуюся между плоскостью, разрезающей его, и чело­веком, строящим изображение, мысленно уда­ляют, как показано на рис. 321, а. Направле­ние взгляда здесь указано стрелкой. В результа­те видно внутреннее строение модели. Линии невидимого контура (рис. 321, б) обводят кон­турной линией (рис. 321, в).

Разрез, выполненный одной плоскостью, на­зывается простым разрезом.

Изображение предмета в разрезе выполняет­ся на той плоскости, параллельно которой раз­резана модель или деталь. И вместо внеш­него вида предмета на данной плоскости про­екций строят его изображение в разрезе.

В разрезе изображают то, что расположено в плоскости разреза, и то, что расположено за ней. Стенки модели или детали, которые условно разрезала проведенная плоскость, за­штриховывают тонкими сплошными линиями под углом 45° к горизонтальным линиям основ­ной надписи. Если направление штриховки совпадает с направлением какой-либо контур­ной линии, то штриховку выполняют под углом 30 или 60° к линиям основной надписи. Интер­вал между линиями штриховки равен 1,5-2 мм. Те части предмета, которые расположены за плоскостью разреза, не заштриховывают (рис. 321, в). Если на чертеже модели или детали выполнено несколько разрезов, то все они дол­жны иметь одинаковое направление наклона штриховки и одинаковый интервал между ли­ниями штриховки (рис. 322).

Разрез, выполненный на одной плоскости проекций, не влияет на изображения предмета на других проекциях. Так, например, на рис. 321, в изображен разрез на фронтальной проекции, а на горизонтальной проекции мо­дель изображена полностью, т. е. то, что услов­но удалено на одной проекции, сохраняется на других проекциях.

Внутреннее устройство предмета, выявленное разрезом, на других проекциях невидимым кон­туром не изображается. Для выявления внут­ренней формы предмета на одном чертеже мо­жет быть выполнено несколько разрезов (рис. 322).

В зависимости от положения плоскости, раз­резающей модель или деталь, относительно го­ризонтальной плоскости проекций разрезы могут быть вертикальными и горизонтальными.

При вертикальном разрезе плоскость разре­за перпендикулярна плоскости Н (рис. 321, в). Такой разрез может быть выполнен на фрон­тальной и профильной плоскостях проекций.

При горизонтальном разрезе плоскость раз­реза параллельна плоскости

Разрез, выполненный плоскостью вдоль дли­ны модели или детали, называют продоль­ным (рис. 321, в), а — перпендикулярно к его длине или высоте — поперечным (рис. 322).

Если плоскость разреза совпадает с плос­костью симметрии фронтальных, горизонталь­ных и профильных разрезов, то положение пло­скости, разрезающей предмет, на чертеже не отмечается.

При выполнении разреза выявляется внут­реннее устройство предмета, но частично те­ряется его внешний вид (рис. 321, а и в). Такой разрез называют полным. Его рекомендуется применять, если в плоскости разреза форма де­тали или модели несимметричная (рис. 321, 322).

Чтобы сохранить внешний вид предмета, на симметричных изображениях разрез показы­вают до оси симметрии, т. е. половину его, а с другой стороны от оси симметрии изображают предмет неразрезанным, не показывая при этом линиями невидимого контура его внутреннее устройство (рис. 323).

Границей между внешним видом и разрезом служит штрихпунктирная ось симметрии.

Изображение разреза модели или детали рас­полагается от вертикальной оси симметрии справа (рис. 323), а от горизонтальной оси симметрии — снизу (рис. 324) независимо от того, на какой плоскости проекций он изобра­жается.

Если на ось симметрии попадает проекция ребра, принадлежащего внешнему очертанию предмета, то разрез выполняют, как показано на рис. 325, а если на ось симметрии попадает ребро, принадлежащее внутреннему очертанию предмета, то разрез выполняют, как показано на рис. 326, т. е. и в том, и в другом случае проекцию ребра сохраняют. Границу между разрезом и внешним видом показывают сплош­ной волнистой линией. Чтобы показать внутреннее устройство пред­мета в узкоограниченном месте, применяют местные разрезы. Линией, ограничиваю­щей место разреза, является сплошная волни­стая линия (см. рис. 323, вид слева).

На симметричных моделях или деталях, что­бы показать внутреннее устройство в аксо­нометрической проекции, делают вырез ближ­ней четверти (см. рис. 323). Этот вырез не свя­зывают с разрезом на ортогональных проек­циях. Так, например, на горизонтальной про­екции (см. рис. 323) оси симметрии (верти­кальная и горизонтальная) делят изображение на четыре четверти. Выполняя разрез на фрон­тальной проекции, как бы удаляют нижнюю правую четверть горизонтальной проекции, а на аксонометрическом изображении удаляют нижнюю левую четверть модели. Ребра жест­кости (см. рис. 323), попавшие в продольный разрез на ортогональных проекциях, не за­штриховывают, а в аксонометрии заштрихо­вывают.

При простановке размеров на чертеже мо­дели или детали, имеющей простой разрез, сле­дует проставлять размеры, относящиеся к внут­ренней конструкции, со стороны разреза, а относящиеся к внешнему виду — там, где разрез не выполнялся (рис. 324). При этом нужно помнить, что размеры, относящиеся к одному элементу детали, следует группировать на од­ном изображении. Например, на рис. 324 раз­меры прямоугольной прорези проставлены на профильной проекции, а размеры, относящиеся к цилиндрическому углублению, проставлены на фронтальной проекции.

Построение модели в аксонометриис выре­зом одной четверти показано на рис. 327. По­строенная в тонких линиях модель мысленно разрезается фронтальной и профильной плоско­стями, проходящими через оси

Разрезая модель, плоскости оставляют на ее поверхности след. Один такой след лежит во фронтальной, другой в профильной плоскости разреза. Каждый из этих следов представляет собой замкнутую ломаную линию, состоящую из отрезков, по которым плоскость разреза пересекается с гранями модели и поверхностью цилиндрического отверстия.

Фигуры, лежащие в плоскости разреза, в аксонометрических проекциях заштриховы­вают. На рис. 328, а показано направление линий штриховки в изометрической проекции, а на рис. 328, б — в диметрической проекции.

Линии штриховки наносят параллельно диа­гоналям квадратов, лежащих в соответствую­щих координатных плоскостях, стороны кото­рых параллельны аксонометрическим осям. Ди­агонали этих квадратов отсекают на аксоно­метрических осях

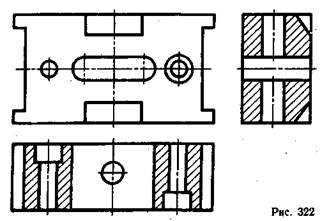

Рис.327

Презентация по черчению на тему “Разрезы”

РАЗРЕЗЫ

Разрезом называется изображение предмета, мысленно рассеченного плоскостью ( или несколькими плоскостями). На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Разрез состоит из сечения и изображения того , что расположено за секущей плоскостью.

В сечении изображается лишь то, что находится в самой секущей плоскости. На разрезе помимо этого показано и то, что находится за секущей плоскостью. 1-разрез 2- сечение

Простым называется разрез при одной секущей плоскости. Сложным называется разрез при двух секущих плоскостях и более. Простой Сложный

В зависимости от положения секущей плоскости разрез называют: Фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций Секущая плоскость Часть детали мысленно удаляемая Часть детали, изображаемая при разрезе

Фронтальный разрез

Профильным, если секущая плоскость параллельна профильной плоскости проекций; Секущая плоскость Часть детали, изображаемая при разрезе Часть детали мысленно удаляемая

Профильный разрез

Горизонтальным, если секущая плоскость параллельна горизонтальной плоскости проекций. Часть детали мысленно удаляемая Часть детали, изображаемая при разрезе Секущая плоскость

Горизонтальный разрез

Разрезы обычно располагают на месте соответствующих видов: 1. фронтальный –на месте вида спереди, 2. горизонтальный- на месте вида сверху, 3. профильный –на месте вида слева. 1 2. 3.

Если секущая плоскость совпадает с плоскостью симметрии всего предмета и разрез расположен в проекционной связи, его не обозначают. В остальных случаях разрезы обозначают так же, как сечения.

Расположение и обозначение разрезов На одном чертеже может быть несколько разрезов, например фронтальный (на месте главного вида), профильный (на месте вида слева), горизонтальный (на месте вида сверху).

Наклонными называются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого.

Наклонный разрез

Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и ограничивается на виде сплошной волнистой линией.

Местный разрез

Дать название разреза. 1 2 3

Найти правильно выполненный разрез.

Найти правильно выполненный разрез.

Найти правильно выполненный разрез.

Найти правильно выполненный разрез.

Вставьте пропущенные слова. Разрезом называется изображение предмета,———- рассеченного плоскостью. На разрезе показывается фигура сечения и то, что расположено———–. Разрез называется простым, если деталь рассечена———– плоскостью. Если секущая плоскость параллельна фронтальной плоскости проекций, разрез называется————. Горизонтальный разрез-это разрез, полученный в результате рассечения детали———— плоскостью.

Вставьте пропущенные слова. Разрез, расположенный на месте вида слева, называется ————. Разрезы не обозначаются, если секущая плоскость ——– с плоскостью симметрии детали. Если секущая плоскость не совпадает с плоскостью симметрии детали, то разрез обозначается по ——–. Фигура сечения на изображении разреза штрихуется в зависимости от ——–. Штриховка на разрезе металлической детали выполняется под углом ——— к горизонтальной линии.

Соединение части вида и части разреза Иногда на чертежах соединяют часть вида с частью разреза, разделяя их волнистой линией, применяемой при вычерчивании местного разреза.

Если вид и разрез симметричные фигуры то

Соединяют на чертеже половину вида с половиной соответствующего разреза, разделяя их осевой линией, и на половине вида линий невидимого контура не проводят.

Допускается разделять разрез и вид штрихпунктирной линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если эта часть представляет собой тело вращения.

Если на чертеже с осью симметрии совпадает проекция ребра, расположенного на внешней (б), на внутренней поверхностях (а), то показывают часть вида и часть разреза, разделяя их волнистой линией.

Вставить пропущенные слова Если вид и разрез детали – симметричные фигуры, то на чертеже применяют соединение ——–вида и ——разреза. Если вид и разрез не симметричны, используют соединение —–вида и —-соответствующего разреза. Границей соединения половины вида и половины разреза служит —–. Часть вида и часть разреза разделяет ——. При соединении вида и разреза на виде не наносят ————. Главный вид соединяют с —– разрезом, вид сверху – с ——- разрезом, а ——– с профильным разрезом.

Вставить пропущенные слова Если деталь имеет вертикальную ось симметрии, то при соединении половины вида и половины разреза разрез изображается ——- от оси. Половину вида изображают —— от горизонтальной оси симметрии, а половину разреза —– от оси. Если симметричная деталь имеет ребро на внешней поверхности, совпадающее с осью симметрии, соединяют большую часть —— и меньшую часть —–. Если внутри детали имеется ребро, совпадающее с осью симметрии, соединяют ——- часть вида и —– часть разреза. При соединении половины вида и половины разреза размеры внешних элементов детали предпочтительно наносить со стороны —-, а размеры внутренних – со стороны——-.

Особые случаи разрезов Если секущая плоскость направлена вдоль оси или длинной стороны тонкой стенки типа ребра жесткости, то стенку оставляют незаштрихованной и отделяют от остальных частей детали сплошной основной линией.

Особые случаи разрезов 2. При изображении в разрезе колес, шкивов, маховиков и других деталей со спицами руководствуются тем же правилом, что и для тонких стенок, т.е. спицы не заштриховывают, когда секущая плоскость направлена вдоль их длины.

Особые случаи разрезов 3. При изображении в разрезе шкивов, маховиков, зубчатых и других колес их рассекают только плоскостями, направленными вдоль оси вращения колеса.

Сложные разрезы. Ступенчатым разрезом называется сложный разрез, если секущие плоскости параллельны. Сложными называются разрезы, получаемые с помощью двух и более секущих плоскостей.

Ступенчатый разрез Вдоль плиты кондуктора мысленно направлены три секущие плоскости, расположенные параллельно одна другой. Первая секущая плоскость выявляет форму цилиндрических сквозных отверстий, вторая -прямоугольного отверстия и третья -прорези. Все секущие плоскости совмещаются в плоскости чертежа, образуя ступенчатый разрез.

Ломаным разрезом называется сложный разрез, если секущие плоскости пересекаются. Фронтальная секущая плоскость Линия пересечения секущих плоскостей

Ломаный разрез. Чтобы выявить форму прорези цилиндрических отверстий и цилиндрического углубления, имеющиеся в детали, необходимы две пересекающиеся секущие плоскости. Наклонную секущую плоскость условно повертывают вокруг линии их взаимного пересечения до совмещения с другой плоскостью. Наклонная часть детали изображается в разрезе без искажения, т.е. в натуральную величину.

Обобщение пройденного. Какие разрезы называют сложными? В каких случаях применяют сложные разрезы? Как подразделяются сложные разрезы?

Курс повышения квалификации

Курс профессиональной переподготовки

Педагог-библиотекарь

Курс профессиональной переподготовки

Библиотекарь

Найдите материал к любому уроку,
указав свой предмет (категорию), класс, учебник и тему:

Выберите категорию: Все категорииАлгебраАнглийский языкАстрономияБиологияВнеурочная деятельностьВсеобщая историяГеографияГеометрияДиректору, завучуДоп. образованиеДошкольное образованиеЕстествознаниеИЗО, МХКИностранные языкиИнформатикаИстория РоссииКлассному руководителюКоррекционное обучениеЛитератураЛитературное чтениеЛогопедия, ДефектологияМатематикаМузыкаНачальные классыНемецкий языкОБЖОбществознаниеОкружающий мирПриродоведениеРелигиоведениеРодная литератураРодной языкРусский языкСоциальному педагогуТехнологияУкраинский языкФизикаФизическая культураФилософияФранцузский языкХимияЧерчениеШкольному психологуЭкологияДругое

Выберите класс: Все классыДошкольники1 класс2 класс3 класс4 класс5 класс6 класс7 класс8 класс9 класс10 класс11 класс

Выберите учебник: Все учебники

Выберите тему: Все темы

также Вы можете выбрать тип материала:

Общая информация

Номер материала: ДВ-328974

Похожие материалы

Вам будут интересны эти курсы:

Оставьте свой комментарий

Простые разрезы — Студопедия

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы делят на:

Горизонтальные– секущая плоскость параллельна горизонтальной плоскости проекций (рис. 22).

Рис. 22. Горизонтальный разрез

Вертикальные– секущая плоскость перпендикулярна горизонтальной плоскости проекций: фронтальный и профильный разрезы.

Фронтальный разрез выполняют фронтальной плоскостью параллельной фронтальной плоскости проекций (рис. 23).

Рис. 23. Вертикальный разрез (фронтальный)

Профильный разрез выполняют профильной плоскостью, параллельной профильной плоскости проекций (рис. 24).

Рис. 24. Вертикальный разрез (профильный)

Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов (сверху, спереди, слева).

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, положение секущей плоскости не отмечают и разрез надписью не сопровождают (рис.23, рис.24). В остальных случаях разрезы обозначаются (рис.22).

Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения применяется разомкнутая линия по ГОСТ 2.303-68 (рис.26а).

Направление взгляда показывается стрелками. Размеры стрелок и их положение на чертеже показаны на рис.26б.

а) б) в)

Рис. 26. Параметры изображения секущей плоскости

Буквенное обозначение разреза включает прописные буквы русского алфавита по порядку, высотой 7…10 мм. Буквы располагаются рядом со стрелками (с противоположной стороны от контура изображения). Над изображением разреза должна быть помещена надпись по типу «А-А» (рис. 26 в).

Фигуру сечения выделяют штриховкой. Общее графическое обозначение материалов в сечениях независимо от вида материалов выполняется сплошными тонкими параллельными прямыми линиями, проводимыми под углом 45° к линии контура изображения или к его оси, или к линиям рамки чертежа. Линии штриховки должны наноситься с наклоном влево или вправо, но в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали. Расстояние между линиями выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений для различных деталей (на чертежах сборочных единиц). Для учебных чертежей рекомендуется – 2…4мм.

Если линии штриховки, проведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60.° .

Вид штриховки зависит от графического обозначения материала детали и должен соответствовать ГОСТ 2.306–68.

Наклонный разрез– секущая плоскость наклонена к горизонтальной плоскости проекций под некоторым углом (рис. 27).

Рис.27 Наклонный разрез

Наклонные разрезы обозначаются всегда (рис.27) в соответствии с общими правилами обозначения простых разрезов. При обозначении наклонных разрезов буквы всегда параллельны основной надписи. Допускается располагать наклонный разрез в любом месте поля чертежа, а также поворачивать изображение для удобства построения. В этом случае к обозначению разреза по типу «А-А» должен быть добавлен знак ” ” (рис.28).

Рис.28 . Повёрнутый наклонный разрез.

Местным называют разрез, служащий для выяснения устройства детали в отдельном ограниченном месте.

Местный разрез ограничивают на виде волнистой линией. Эти линии не должны совпадать с какими-либо другими линиями изображения. При выполнении местных разрезов их не обозначают (рис. 29).

Рис. 29. Изображение местных разрезов

4.4. Примеры выполнения чертежей с разрезами

Для полуцилиндров необходимо указать радиус основания и высоту. Их высота совпадает с высотой параллелепипеда. Она уже есть. Радиус ставим на виде сверху.

Усечённый конус характеризуется диаметрами двух оснований и высотой. Высоту указывать не надо, так как она равна разности между высотами всей детали и её основания. Поскольку высота нижней части указана на виде слева, то там же покажем и диаметры оснований конуса.

Измерениями цилиндра являются его диаметр и высота. Высота цилиндра совпадает с габаритным размером – высотой всей детали. Так как она указана на главном виде, туда же ставим и диаметр цилиндра.

На этом простановка размеров закончена. Итоговый чертёж детали представляет собой совокупность изображений рис. 103 и рис. 102, б.

Врассмотренном выше примере с опорой работа над чертежом началась с технического рисунка. Но если условие будет задано двумя проекциями, то это не меняет сути дела. Методика работы над чертежом остаётся прежней. Модели геометрических тел уже были представлены в разделе

3.7.Поэтому по двум заданным проекциям детали несложно представить, из каких геометрических тел она состоит.

Рассмотрим несколько примеров выполнения чертежей, не останавливаясь на методике их исполнения, поскольку она подробно проработана

вразделе 4.3. Чертежи будут сопровождаться комментариями, указывающими на различие каждого последующего чертежа от предыдущего.

Во всех примерах исходными условиями являются главный вид и вид сверху, без разреза, с невидимыми контурами. Все размеры стоят на этих двух видах.

П р и м е р 1 (рис. 104)

Деталь состоит из параллелепипеда со срезанными с четырёх сторон углами в форме трёхгранных призм, цилиндра, шестигранной призмы. Сквозное отверстие представлено четырёхгранной призмой.

Фронтальный и профильный разрезы – осевые, поэтому они не обозначены. Изображения вида и разреза симметричные, поэтому совмещены половина вида с половиной разреза.

Впредыдущем примере вид от разреза отделялся осевой линией. В этом случае на линию раздела попало ребро, поэтому пришлось воспользоваться тонкой волнистой линией. На профильной проекции линия обрыва проведена со стороны вида, так как ребро относится к разрезу. Слева до линии обрыва показан вид, справа после линии обрыва – разрез. Если ребро имеется и на виде, и на разрезе, то линию обрыва можно провести так, как показано на главном виде.

Разрез – это… Что такое Разрез?

Разрез — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.

Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения^[1].

Типы разрезов

1. В зависимости от числа секущих плоскостей разрезы делятся на:

• Простой разрез — для формирования используется одна плоскость. Можно не обозначать, если изображение разреза находится на месте основного вида, на одном листе с главным видом, не отделено от главного вида другими изображениями.
• Сложный разрез — для формирования используются две и больше секущих плоскостей. Обозначается всегда.
  • Ломаный разрез — для формирования используются две (бо́льшее количество используется редко) пересекающиеся плоскости.
  • Ступенчатый разрез — для формирования используются две и более параллельные плоскости.

2. В зависимости от положения плоскости относительно горизонтальной плоскости проекции разрезы разделяются на:

• Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции.
• Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции.
• Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.

3. В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы:

• Продольные — секущая плоскость направлена вдоль длины или высоты предмета.
• Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.

4. В зависимости от полноты изображения разрезы бывают:

• Полные — секущая плоскость пересекает весь предмет и изображение внутреннего его строения показывается по всему сечению.
• Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией. Местные разрезы не обозначают.

Литература

1. Фролов С.А., Воинов А.В., Феоктистова Е.Д. Машиностроительное черчение. — М.: Машиностроение, 1981. — С. 23-32.

Примечания

См. также
