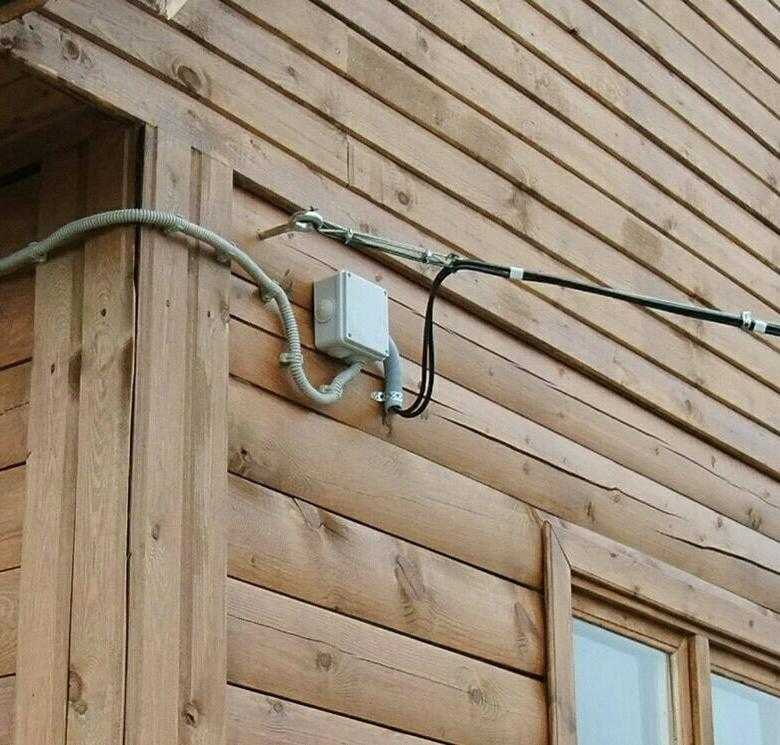

Прокладка кабеля по фасаду

2

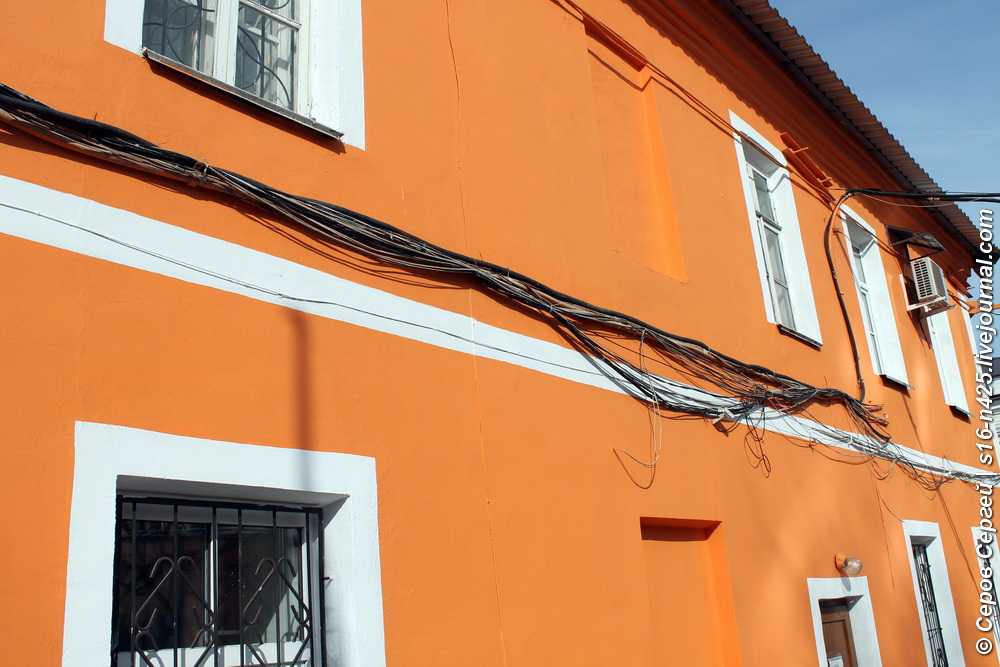

Подводка электричества к дому

3

Прокладка кабеля по фасаду

4

Прокладка СИП 6кв по зданию

5

Крепление сип2 на фасаде здания

6

Подводка электричества к дому

7

Прокладка кабеля по фасаду здания

8

Ввод электрокабеля СИП В деревянный дом

9

Подводка электричества к дачному дому

10

Кабель по фасаду

11

Кронштейн для крепления СИП К фронтону

12

Подводка электричества к гаражу

13

Крепление кабеля 10 кв к стене

14

Крепление электрокабеля к дому

15

СИП 2х16 монтаж

16

Ввод электрокабеля СИП В деревянный дом

17

Крепление СИП 4х16 к стене

18

Крепление СИП К стене 380

19

Крепление электрокабеля к фронтону

20

Крепление для кабеля ввода СИП

21

Подводка электричества к частному дому

22

Кабель по фасаду здания

23

СИП на столбе

24

Подводка электричества к дому

25

ВЛИ провод СИП 4х150

26

Кабель по фасаду здания

27

Крепление электрокабеля к дому

28

Кронштейн для крепления провода СИП К стене дома

29

Подводка электричества

30

Крепление провода СИП К стене

31

СИП кабель 2х16 монтаж

32

Канализация по фасаду

33

Подводка электричества к частному дому

34

Тросовая электропроводка

35

Крепление для СИП кабеля к стене

36

Крепление четырех щитов учета на опоре 0,4кв

37

Кронштейн анкерный Кам-4000

38

Зажим анкерный для троса стального крепление к опоре

39

СИП 2х16 анкерное крепление

40

Крепеж троса воздушной линии (кабель к кабелю)

41

Крепление светильников на фасаде здания

42

СИП-4 2х16 анкерный кронштейн на опору

43

Заземление ВРУ 0. 4 кв на столбе

44

Анкерный зажим под провод сип2 3х50+1х54

45

СИП-4 2х16 анкерный кронштейн на опору

46

Крепление СИП К дому

47

Кабель интернета на крыше

48

Прокладка кабеля СИП по опорам

49

Фасад СИП дома

50

Трещины изоляции кабеля СИП

51

Крепление водостока к крыше

52

Кабель видеонаблюдения по фасаду

53

Ввод электрокабеля в дом

54

Прокладка кабеля по фасаду

55

Труба многоэтажного дома

56

Сдвоенная опора ВЛИ 04кв СИП

57

Прокладка кабеля по фасаду здания

58

Крепление счетчика к фасаду

59

Кронштейн для подводки электричества к дому

60

Крепление кабеля 10 кв к стене

61

Кабель по фасаду

62

Кабель 220 наружная прокладка в подъезде

63

Подвод электричества к частному дому

64

Кабель по стене здания

65

Прокладка силового кабеля по крыше

66

Крепление СИП К трубостойке Гусак

67

Анкерный зажим ра 435/120 – СИП-4

68

Прокладка СИП по столбам

69

Подводка электричества к дому

70

Ввод кабеля в брусовый дом

71

Прокладка кабеля по кирпичной стене

72

Узел соединения СИП 2 И кабеля АВББШВ на опоре

73

Молниеприемник стержневой сборный 1. 4ф

74

Муфта для СИП 4х16

75

Щит учета на заборе

76

Наружные блоки кондиционеров на фасаде

77

Водосточная труба на фасаде

78

Крепление кабеля к потолку

79

Щит учета СИП 2х16

80

СИП кабель 2х16 монтаж

81

НИЛЕД узлы крепления СИП 2

82

СИП 2х16 анкерное крепление

83

Прокладка СИП кабеля по столбам

84

СИП торсада 10 кв

85

СИП 16 на медь

86

Крепеж для СИП кабеля на столб

87

Крепеж для кабеля с тросом на столбе

88

Подвес вок на опорах вл 10 кв

89

СНТ 1 ПЭЦЗ Подольск

90
91

Прокладка кабеля по фасаду

Перед владельцами частных домов постоянно возникает целый ряд вопросов, которые жителю обычной многоэтажки даже не придут в голову. Один из них – как произвести монтаж силовых линий по наружной стороне дома. Это может потребоваться на этапе первичного подключения постройки к электропитанию, при установке систем кондиционирования, спутниковых антенн, видеонаблюдения, охранных комплексов и пр. На все подобные работы имеется свой норматив и положения ПУЭ, которые мы сегодня и рассмотрим.

Для многих неочевиден вопрос: зачем вообще тянуть проводку по зданию, если это можно сделать при помощи нескольких столбов и воздушной линии? На самом деле, это всего лишь один из способов оптимизации и удешевления путей пролегания ЛЭП. Потребность в прокладке кабелей по фасаду может возникнуть не только на дачах и в частных секторах. Даже в основной части города бывают ситуации, когда прокладка по воздуху не является оптимальным решением. Она потребует затрат на проектирование линии, на установку опорных столбов, на дополнительный метраж кабеля, на получение разрешений и пр. Кроме того, достаточно большой участок сети воздушных линий в черте города может потребовать организации отдельного освещения, монтажа фонарных столбов и множества других затратных и длительных мероприятий.

В частном домохозяйстве повод зачастую гораздо более приземлённый. К примеру, магистральная ЛЭП расположена с одной стороны дома, а распределительный щиток в доме по каким-то причинам пришлось расположить с противоположной. Ставить на собственном участке несколько столбов не только дорого, неудобно и нерационально с точки зрения задействования свободной площади, но и просто неэстетично. Вот потому проводом и обходят строение по периметру. Ещё один вариант – точка подвода кабеля от магистрали слишком высоко или немного в стороне от щитовой на той же стене. Разумеется, прокладывать линию соединения придётся как раз по этой плоскости, ведь перенос щитовой на высоту второго этаже или более невозможен по самой логике организации электропроводки.

Согласно ПУЭ, кабель или провод допускается прокладывать открытым и закрытым способами. Выбор следует производить на основе детальной информации о конкретном случае: типовых погодных условий региона, материалов, из которых сложена стена, марки проводника и особенностей будущей линии. Обычно решающую роль играет именно тот факт, какие материалы были использованы для возведения наружной стены. Выбор стоит между кирпичом, песчаником, разновидностями бетона, древесиной, а также способом отделки сайдингом. На каждый из упомянутых случаев существует собственный норматив.







Проводка по разным поверхностям

1. Кирпич, камень, бетон

На улице было бы крайне удобно визуально контролировать целостность проводов, однако прокладывать их в полностью открытом виде можно только при наличии изоляции, которая имеет высокую стойкость к ультрафиолетовому излучению. Проблема в том, что подобных изделий не так много, и все они практически не применяются в частных домохозяйствах. На практике наибольшей популярностью пользуется самонесущий изолированный провод (СИП), который хоть и устойчив к солнечному излучению, но имеет свою специфику, а также ВВГнг-LS, который хорош всем, но совершенно не устойчив к УФ-лучам.

СИП можно спокойно протягивать по фасаду здания с использованием системы «дюбель-хомут» или других направляющих. Умеренное прилегание кабеля к стене обеспечивает требуемую защищённость проводника и гарантирует его сохранность в случае сложных погодных условий.

ВВГнг-LS принято защищать от окружающей среды при помощи электротехнического короба из металла, а при минимальной вероятности серьёзных механических воздействий – даже в гофре из ПНД или ПВХ. Первая отличается чёрным цветом и более высокой плотностью стенки, а вторая легче, но не всегда может в должной мере выдерживать нагрузку солнечным излучением. Крепление осуществляется точно так же, как в предыдущем случае. Если в качестве кабель-канала применяется металлорукав, его можно притягивать к стене металлическими пластинами или обвязывать проволокой.

Важно отметить, что залогом правильности проводки будет служить не только защита кабеля, но и надёжность его закрепления. Идеальный вариант – крепить горизонтальные участки каждые 35 см, вертикальные – каждые полметра, а места с изгибом провода – в точках, отстоящих друг от друга почти на целый метр, чтобы дать изделию возможность равномерно и плавно изогнуться. Вместе с тем, всегда следует следить, не является ли частота крепления недостаточной для конкретных условий. Если это так, всегда лучше зафиксировать кабель дополнительно.

Отдельно следует сказать, что самым технологически корректным способом прокладки по кирпичу и бетону для подобных ситуаций будет заложение магистрали в штробе. В идеальной ситуации силовая линия помещается в штробу, коммутируется, а затем закрывается подходящей по типу штукатуркой для наружных работ. Такой подход не используется только в силу своей дороговизны, длительности и многоэтапности монтажных работ.







2. Древесина

Куда более капризным материалом во многих смыслах является древесина. Очевидно, что она гораздо более горюча, чем прочные кладочные материалы, а потому и условия прокладки проводов будут заметно строже. Даже линия питания уличного светильника на крыльце мало отличается от иных случаев, но нюансы прокладки магистралей всё равно разнятся.

При планировании прокладки проводов по деревянной стене необходимо соблюдение двух ключевых правил: использование только негорючих оболочек и ввод кабеля в дом через гильзу из толстостенного металла. Обеспечить реализацию обоих пунктов не очень сложно, однако сроки монтажных работ в подобном случае немного возрастают.

Зачастую питание к частному дому от ближайшей линии электропередач подводится с использованием СИП. Данный провод имеет алюминиевые жилы и подверженную горению оболочку, из-за чего его запрещается применять для проводки вдоль деревянных поверхностей. В связи с этим, очевидна необходимость перейти с алюминия на медь перед прокладкой линии вдоль стены. Сделать это можно в специальной монтажной коробке, которая является первой точкой касания провода и постройки, или с применением специальных герметичных зажимов, позволяющих производить коммутацию разноплановых проводников прямо «в воздухе». Следует отметить, что СИП нельзя располагать вплотную к обшивке стены: между ним и домом должно соблюдаться расстояние не менее 6 см, даже при условии, что всё сделано по технологии и проводник заводится в металлорукав или гофрированную трубку.

Основную часть уличной проводки по фасаду можно укладывать в кабель-канале из металла или пластика. Если нет повода опасаться механических раздражителей или вредоносного ультрафиолета (например, проводка под широким навесом с теневой стороны здания), допустимо использование ПВХ-гофры или самого простого металлорукава. Важно обращать внимание только на то, чтобы полимерный кабель-канал имел сертификат пожарной безопасности.

Шаг крепления силовой линии к опоре определяется диаметром кабеленесущей системы: гофра сечением в два сантиметра фиксируется в точках на расстоянии в один метр друг от друга, диаметром 4 см – с интервалом в 1,6 м, канал на 7,5 мм можно крепить отрезками не чаще 2,3 м. Разумеется, эти данные являются лишь опорными: в реальной ситуации особенности самой стены, её изгибы или нюансы окружения могут повлиять на частоту точек крепления. Увеличение жёсткости линии по желанию мастера или заказчика не является нарушением.

Ввод кабеля в дом, как и в случае с бетонной или кирпичной стеной, следует осуществлять при помощи толстостенной трубы. Чем толще питающий провод, тем выше обязана быть толщина стенки вводной втулки. При этом её внутренний диаметр должен разумно сочетаться с сечением кабеля: последний не имеет права чересчур сильно болтаться в отверстии или туго в него входить.







3. Сайдинг

Наибольшую сложность представляют монтажные работы по поверхностям, облицованным сайдингом. Используемые здесь материалы обычно демонстрируют высокую горючесть, а прочность конструкции не позволяет фиксировать кабельные линии путём притягивания дюбель-хомутом к основе. Минимизировать усилия можно посредством своевременной прокладки питающих коммуникаций – до установки сайдинга, прямо по фасаду и стенам под ним. Производя монтажные работы раньше отделочных или частично демонтируя плиты сайдинга, мастера не только оптимизируют работы, но и увеличивают надёжность конструкции. Тем не менее, в реальной жизни шансы, что ситуация сложится удачно, не очень велики, и работать им приходится с тем, что уже имеется на объекте.

Упомянутые ранее сложности дополняются также тем, что необходимые работы трудно произвести в рамках нормативов. Первоочередной вопрос в данном случае – надёжное крепление. Если в кирпич или бетон можно вогнать дюбель, а затем завернуть в него крепёж любого типа, то с сайдингом всё сложнее. Здесь как минимум потребуется такой тип фасадного крепёжного комплекта, который позволяет не продавить сайдинг, проходя через него, а также отодвинуть кабель от обшивки на необходимую дистанцию. Для кирпича подходят крепления типа SF 10, а для деревянных стен – обычный резьбовой крюк или кольцо.

Если вдоль фасада из сайдинга прокладывается СИП с горючей оболочкой, он должен быть отодвинут от отделки минимум на 6 см. Это правило необходимо соблюдать, даже если провод протянут в металлорукаве или гофре. Пожарная опасность при указанном сочетании материалов возрастает, а потому пренебрегать упомянутыми требованиями настоятельно не рекомендуется.







Правила и требования к фиксации силовых линий

Чтобы наружная проводка на стенах здания смотрелась органично, была проложена надёжно и безопасно, существует ряд правил. К примеру, наиболее правильным будет располагать все магистральные линии параллельно архитектурным элементам постройки. При необходимости это позволит организовать наружную подсветку строения системой прожекторов или адресную с использованием гибкого неона, а силовые линии не будут портить впечатление.

Запрет налагается на применение бронированных кабельных изделий, которые имеют волокнистое покрытие из горючих материалов. Кроме того, не следует монтировать друг вблизи друга все типы проводных коммуникаций. Телефонная линия, витая пара интернета, кабель от спутниковой антенны и пр. должны находиться на некотором расстоянии от силовой магистрали. При невозможности избежать перехлёстов между одним или разными типами коммуникаций, число и площадь таких участков необходимо минимизировать. Минимальный зазор между пучками силовых и информационных проводов составляет 2,5 см, оптимальный – 5-7 см.

Кроме того, необходимо придерживаться интервалов между проводами и структурными элементами здания.

Горизонтальные линии следует размещать на расстояниях, не менее:

• над проёмами (окна, входные и балконные двери) – 30 см;
• под проёмами и карнизами (балконная плита, край крыши) – 50 см;
• от уровня грунта – 2,75 м и более.

Вертикальные линии должны находиться на расстояниях, не менее:

• от наружного угла здания и любой поверхности – 6 см;
• от окна – 50 см;
• от балконной или входной двери – 1 м.

Важно, чтобы кабель не испытывал чрезмерного натяжения или передавливания, не подвергался ненужной сторонней нагрузке. Все места соединений должны быть хорошо заизолированы и также предохранены от внешних факторов, а металлические элементы конструкции следует защищать от коррозии. В сущности, перечисленные здесь требования и нормативы не являются сложными для понимания или трудновыполнимыми на практике. Все они разумно сочетаются с техникой безопасности, защитой жизни и имущества человека.
