Профлист это: Что такое профнастил: основные особенности

Содержание

Профлист: особенности и преимущества материала

Профлист – это универсальный материал для строительства кровли, ограждений, облицовки несущих стен. Он производится из прочной листовой стали, а благодаря оцинковке приобретает повышенную защиту от коррозии.

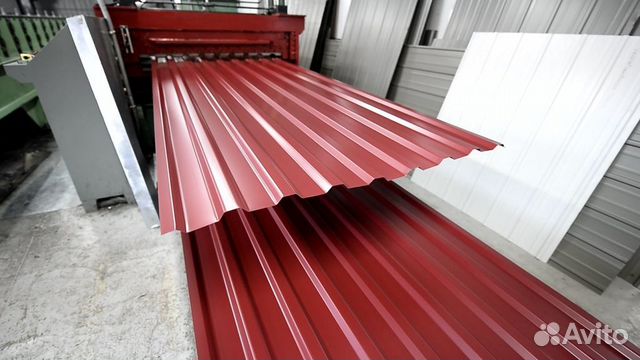

Металлопрофиль используется во всех сегментах строительных работ. Он производится из холоднокатаной листовой стали, которая проходит через горячую оцинковку, что придает материалу прочность и способность выдерживать физические и химические нагрузки.


Профилированный лист наделен выгодными техническими характеристиками, которые активно используются в строительстве кровли, несущих конструкций, облицовочных работ систем утепления и многих других строительных работах.

Профлист: особенности и преимущества

На профлист наносится защитное декоративное полимерное покрытие из полиэстера, пурала или пластизола, благодаря чему материал способен лучше противостоять условиям внешней среды.


Профилирование добавляет профлистам жесткость. Волнообразная структура металлочерепицы (одна из разновидностей металлопрофиля) применяется для придания материалу большей устойчивости.

Средняя толщина металлопрофиля – 0,45-0,5 мм. При этом, материал имеет несколько слоев. По обе стороны холоднокатаной стали наносится слой из цинка. Затем на материал наносится конверсионный слой из полимерных защитных составов. Дополнительная защита обеспечивается грунтовкой. На лицевую сторону металлопрофиля может наноситься любое лакокрасочное покрытия, благодаря чему профиль приобретает нужное декоративное наполнение.

Выбор полимерного состава зависит от того, для какой задачи вы хотите купить металлопрофиль. Существуют составы, которые более эффективно защищают от перепадов температур. Другие виды покрытия лучше справляются с УФ лучами, поэтому они применяются в более жарких климатических регионах.


Профнастил – это идеальный кровельный материал для крыши, потому что он располагает следующими преимуществами:

  • доступная цена

  • большие габариты панелей

  • богатое декоративное наполнение

  • долговечность

  • простота в монтаже

  • легкий вес конструкции

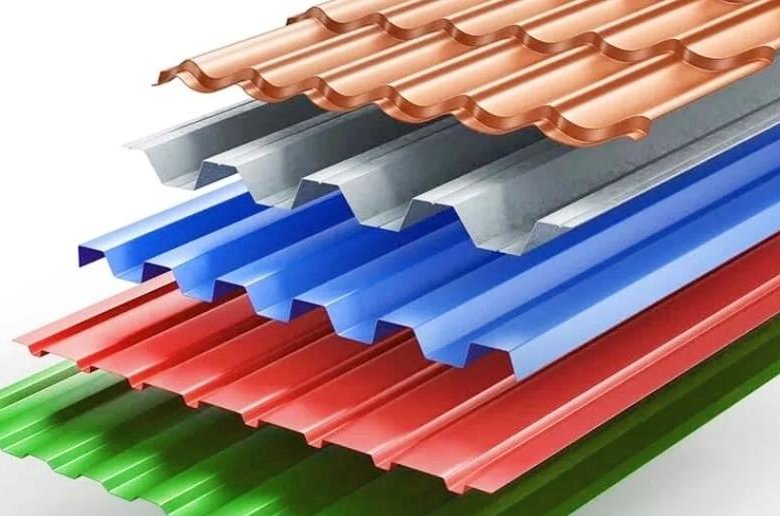

Разновидность металлопрофильных конструкций


Металлопрофиль может использоваться, как конструкционный элемент кровли в виде металлочерепицы или листового профиля. Также, металлопрофиль может использоваться для строительства несущих конструкций и облицовки стен.Металлопрофиль может использоваться, как конструкционный элемент кровли в виде металлочерепицы или листового профиля. Также, металлопрофиль может использоваться для строительства несущих конструкций и облицовки стен.

Металлопрофиль, используемый для несущих конструкций делится на три категории:

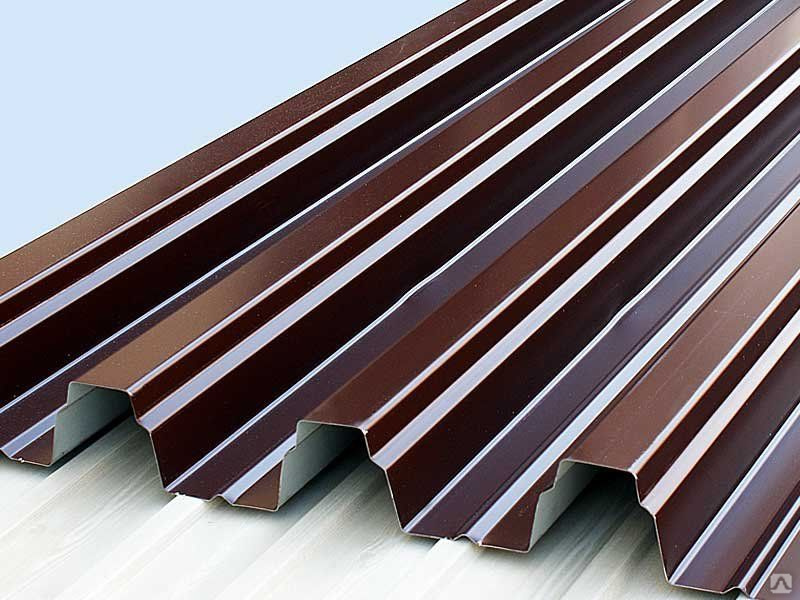

H – самая прочная категория, которой характерны максимальная высота и толщина листа. Гофра такого профиля снабжается дополнительными мелкими бороздками, которые увеличивают жесткость. Материал подходит для обустройства несъемных опалубок, установки перекрытий, ограждений и других металлических конструкций, от которых требуется высокая прочность.
НС – обладает теми же характеристиками, что и категория Н, но отличается меньшими габаритами листа. Используется для установки несущих конструкций, облицовки стен, конструкции ограждения.
С – самый тонкий вид профлиста с уменьшенным рельефом.

Используется для облицовки стен, а иногда в качестве материала для кровли.

Советы по выбору металлопрофиля для стен и ограды


Для ограды подходит профиль категории C. В его отделке применяется оцинковка и покрытие из полимера. Категория H редко используется для обустройства оград, так как этот вид профиля стоит дороже, а сама конструкция ограды становится более громоздкой. Наиболее выгодным по ценовым и физико-техническим характеристикам является материал категории НС. Он достаточно прочный и легкий. Листы могут достигать 4 метров, а постоянное нахождение профиля в вертикальном положении не деформирует конструкцию. Она сохраняется заданную гофрированную форму в течение всего срока службы.

Тонкий листовой материал категории С идеально подходит для таких конструкций, как козырьки, навесы, кровля для беседки и парковочного места.

Резюме

Металлопрофиль – это универсальный строительный материал, который помогает находить практичные решения в конструкции кровли, несущих стен, облицовки зданий и многого другого. Сегодня профлист купить – это самая простая задача, так как рынок строительных материалов богат качественными профилями из листовой стали. Однако, чтобы конструкция оказалась практичной и долговечной, необходимо правильно выбрать тип профлиста, грамотно его интегрировать в строительную схему и соблюдать правила по уходу за материалом. Качественный профнастил можно приобрести от компании «Металл Профиль», продукция которой представлена у нас на сайте.


О видах профнастила и маркировке профилированного листа. Для забора, крыши, стен

←Назад к списку

Профнастил — это строительный материал со сформированным профилем в форме прямоугольника, трапеции или волны, получаемый из стального листа путем профилирования. Выпускается по ГОСТ или ТУ с оцинкованным или декоративным полимерным покрытием.

Маркировка профилированного листа

Любой материал маркируется цифробуквенным обозначением вида «С-20», где буква указывает на назначение профнастила, а цифра — на высоту профиля (волны или П-образного выступа) в миллиметрах.

По назначению выделяют следующие виды стройматериала:

  • С — стеновой материал;
  • Н — несущий профилированный лист;
  • НС — универсальный профлист.

Высота профиля определяет степень жесткости, прочности и несущую способность изделия. Чем выше гребень — тем выбранный профилированный лист жестче, прочнее и устойчивее к нагрузкам.

Виды профнастила по назначению

Профилированный лист — универсальный строительный материал, который ценят за следующие качества:

  • высокую коррозионную стойкость;
  • высокую продольную жесткость и механическую прочность;
  • малый вес;
  • простой монтаж;
  • долговечность;
  • экологичность и пожаробезопасность;
  • низкую стоимость.
Эти свойства сделали профнастил востребованным материалом для применения при строительстве ограждений, обшивке стен, обустройстве кровельного покрытия.

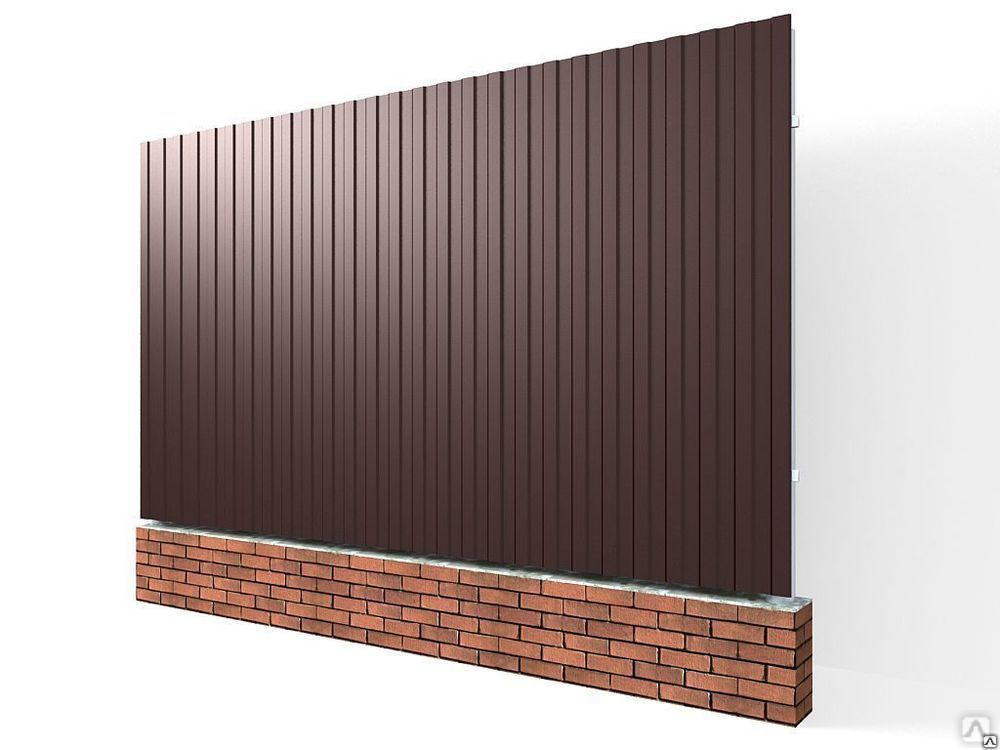

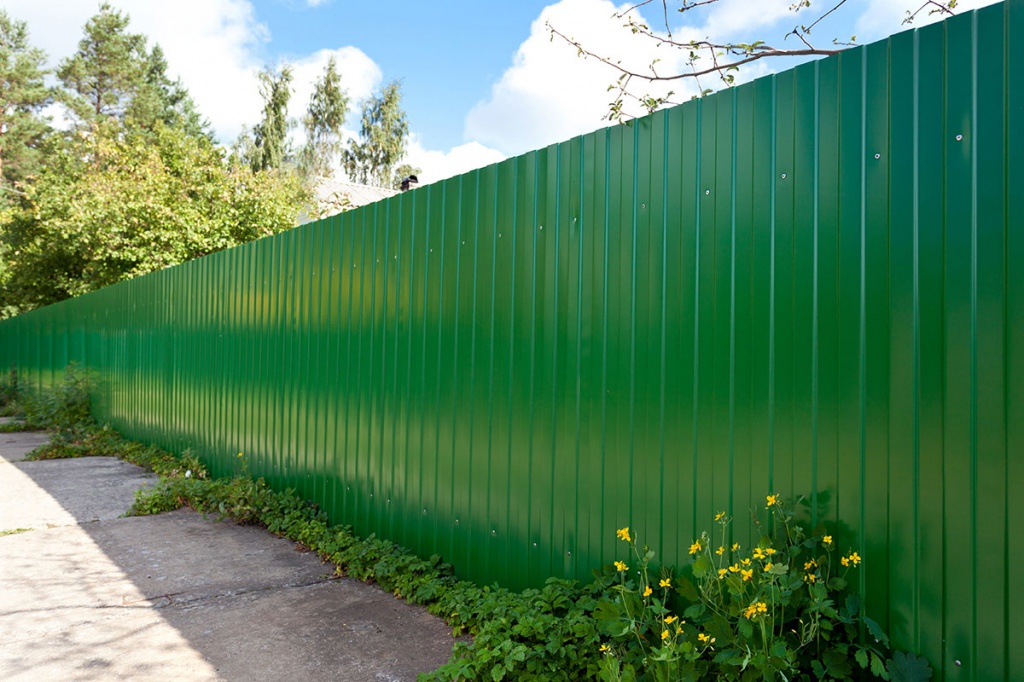

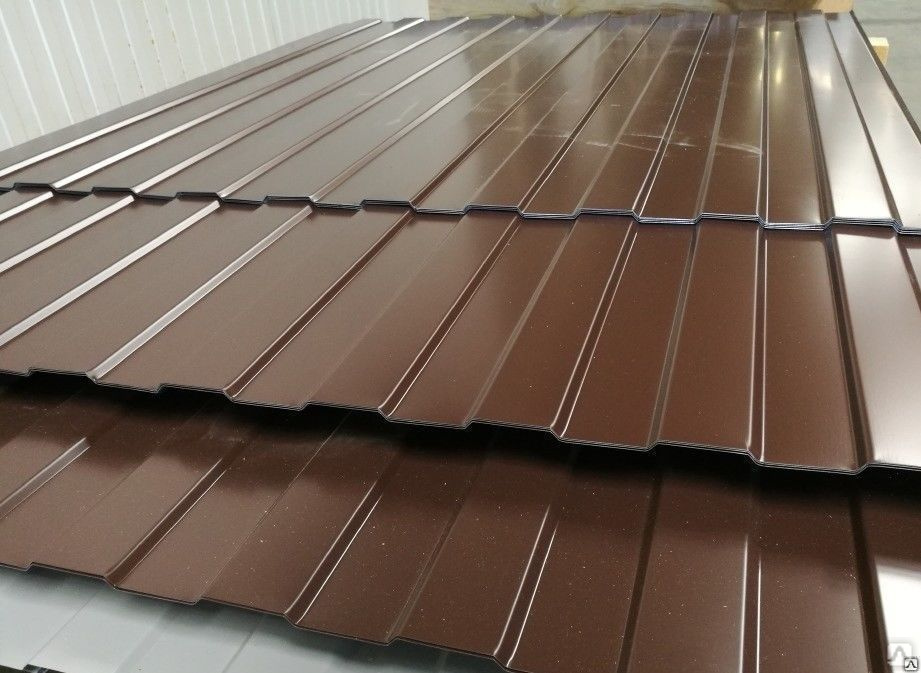

Для забора

Профилированный лист подходит для создания прочных, аккуратных и долговечных ограждений административных, промышленных и складских зданий, частных домов.

Выбирая, из какого профлиста делать забор, большая часть покупателей останавливается на марках С-8 и С-10 — профнастиле с небольшой высотой гофры (высотой профиля). Для ограждения не требуется высокая стойкость к деформации, которой обладает стройматериал с маркировкой С-15 и выше.

Зная размер профлиста для забора, можно рассчитать необходимое количество стройматериала. При расчете стоит ориентироваться на рабочую ширину листа: например у профнастила С-8 она составляет 1145 мм, у профилированного листа С-20 — 1102 мм. Длину профлиста выбирает заказчик в соответствии с желаемой высотой забора. Компания «Тримет» выпускает профлисты длиной от 0,5 до 6 метров.

Еще один важный параметр профилированного листа — толщина металла. Для обустройства временных ограждений стройплощадок и других сооружений чаще всего используют профнастил толщиной до 0,4 мм включительно, для строительства постоянных заборов — материал толщиной 0,4–0,45 мм, для использования на участках с повышенной ветровой нагрузкой — профнастил заборный толщиной от 0,50 до 0,7 мм.

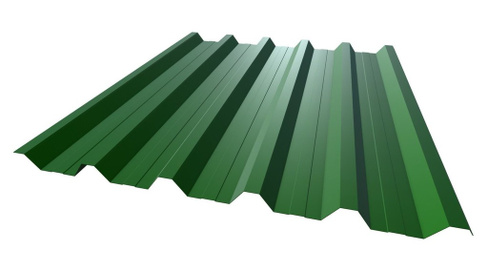

Для крыши

Для устройства кровель рекомендуется использовать прочный профнастил с высоким ребром, например марок НС-35 и НС-20. Для стандартных двухскатных кровель достаточно профилированного листа 0,5 мм. Если обустройство крыши планируется в регионе с обильными снегопадами, лучше выбирать профлист кровельный толщиной не менее 0,7 мм.

Ширина профлиста для крыши зависит от высоты ребра. Для марки НС-20 рабочая ширина (полезная, без учета стыков) составляет 1102 мм, для НС-35 — 1000 мм. Длину подбирают с учетом габаритов и геометрии строящейся кровли. «Тримет» выпускает профилированные листы для крыши длиной от 0,5 до 6 метров.

При расчете количества профилированного листа нужно учитывать длину и ширину ската, угол уклона крыши, геометрические особенности и другие параметры. За расчетом лучше обратиться к производителю: это позволит минимизировать остатки стройматериала и получить расчет основного материала, а также коньков, ендов, планок, заглушек и других необходимых доборных элементов для монтажа крыши.

Нашим покупателям доступны различные виды профлиста для кровли: недорогие оцинкованные, со стандартной полимерной окраской и покрытием Printech под натуральные материалы.

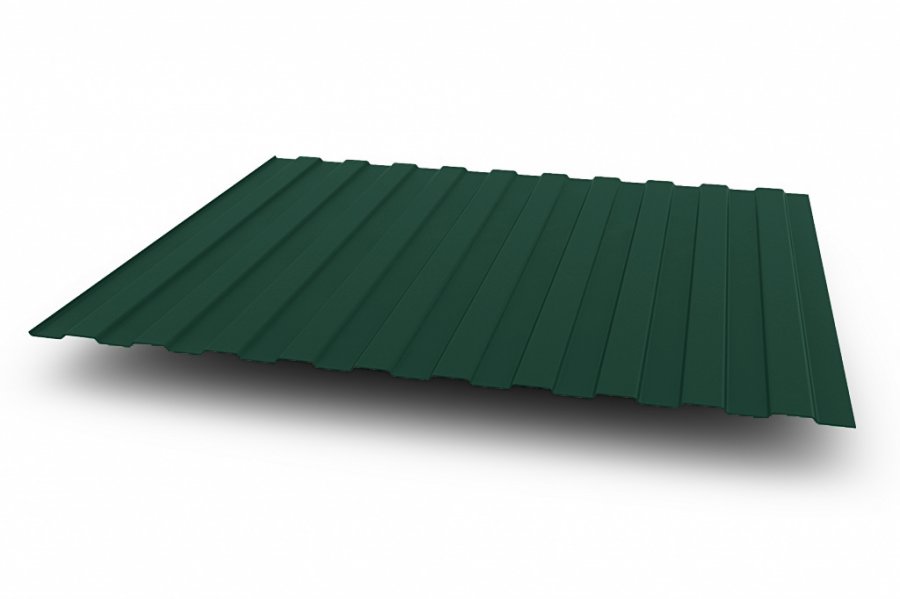

Для стен

Профлист стеновой используется как для облицовки строений, так и для возведения легких построек: сарая, гаража, дачного летнего душа или туалета.

Для внешней отделки капитальных строений можно подходят все виды профнастила для стен. Прочное защитно-декоративное покрытие для небольшой постройки можно создать при помощи профилированного листа с маркировкой С-8 или С-10. Для крупных промышленных объектов лучше выбирать более прочные материалы — например, НС-35.

Перед тем как купить профлист для стен дома, выполняют замеры поверхностей, дверных и оконных проемов, составляют карту раскроя, на которую наносят схему укладки листов с учетом припусков и проемов.

Технические характеристики профнастила «Тримет» разного типа


Маркировка профнастила

Высота волны профлиста в мм

Толщина листа в мм

Рабочая ширина листа в мм

С-8

8

0,4–0,7

1145

С-10

10

0,4–0,7

1100

С-20

20

0,45–0,7

1102

НС-35

35

0,5–0,7

1000

Н-20

20

0,45–0,7

1102


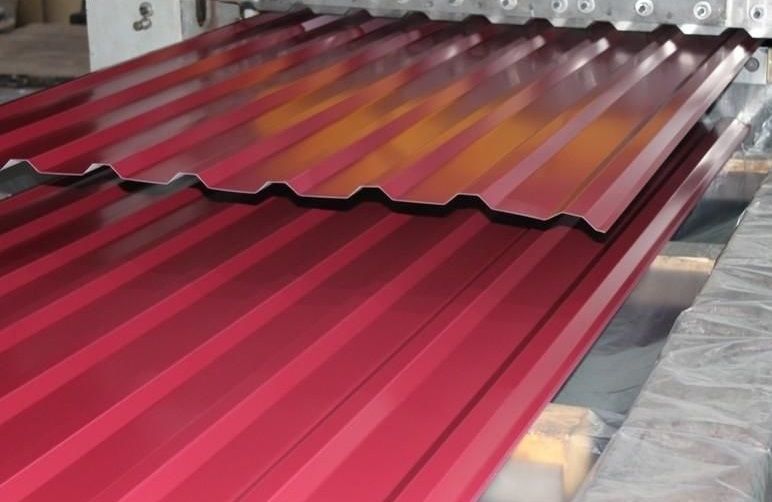

Варианты покрытия профлиста

Для защиты от металла от воздействия осадков и высокого уровня влажности профилированный лист на производстве оцинковывают или покрывают специальным цветным составом с защитными свойствами.

Профлист оцинкованный надежно защищен от действия атмосферных явлений и стоит недорого. Профлист с полимерным покрытием отличается увеличенным до 50 лет сроком эксплуатации, не ржавеет от дождя и снега, может быть окрашен в любые цвета по каталогу RAL, а также иметь декоративное покрытие с природной текстурой, стоит дороже оцинкованных аналогов.

Профлист из поликарбоната, в отличие от металлического материала, не боится влаги, но отличается коротким сроком эксплуатации и высокой стоимостью. Поэтому для забора, обшивки стен или кровли лучше рассматривать металлические варианты.

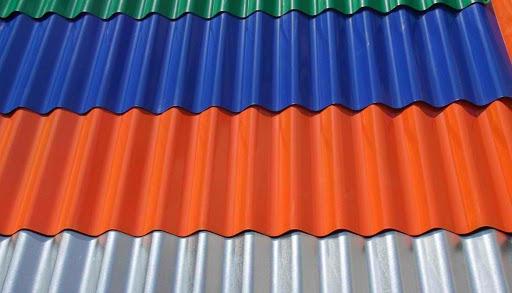

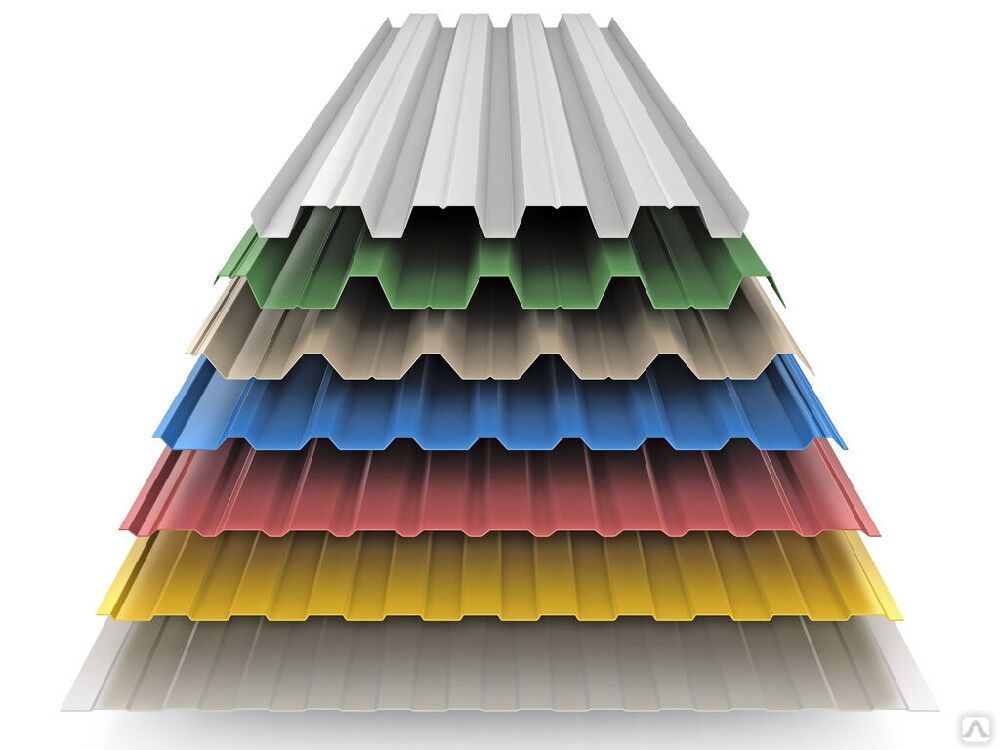

Цвета профнастила

Компания «Тримет» выпускает профлист цветной в широком ассортименте. Из наличия и под заказ поставляем:

  • профилированные листы с большим ассортиментом цветов по каталогу RAL;
  • профлист с рисунком под дерево, под камень, под кирпич;
  • профнастил с полимерным покрытием «Бархат» с оригинальной текстурой и фактурой в сером и коричневом оттенках.

Получить помощь с выбором стройматериала от профессионалов, уточнить возможные типоразмеры, толщины и варианты окраски для выбранного профлиста можно у наших специалистов онлайн или по телефону.


Технические характеристики профлиста – плюсы и минусы, сферы применения

Заслуженная популярность использования металлического листового материала при возведении ограждений и зданий неоспорима. История его применения в строительстве началась около двухсот лет назад и сейчас он не перестает быть востребованным. В начале 19 столетия процесс производства профлиста требовал особых навыков, был затруднительным и финансово невыгодным. Это связывалось с тем, что изделие создавалось из кованого железа вручную. В современных же условиях производства, материал получают из стали в рулонах или стальных листов с помощью прокатных станков. Профлист применяется при перекрытии кровли, постройке заборов, обшивке стен, отличается богатой палитрой оттенков и простотой монтажа.

Профилированный настил: главные свойства и характеристики

Профлистом называется металлическая пластина с гофрированной поверхностью (по-другому «ребрами жесткости»). Создается с помощью холодного прессования на специальном оборудовании.

Гофры располагаются по направлению длины, поэтому материал способен выдержать повышенные нагрузки. Важная особенность в том, что чем выше профиль, тем более жестким получается настил.

Ребра могут отличаться по толщине и быть в форме:

  • треугольника;
  • полукруга;
  • трапеции.

Марка профлиста выбирается в зависимости от типа строительной работы: для перекрытия крыши, создания ограды и т.д.

Область применения настила достаточно широка. Он подходит как для частного, так и для промышленного строительства. Из профлиста возводят заборы, несущие сооружения, создают отделку фасадов, покрывают кровлю.

Прочность и легкий вес способствует более оперативному установочному процессу. Для установки достаточно 1-2 дней, поэтому при проведении ремонтных работ выбором многих становится именно профилированный лист.

Рабочая ширина материала меньше общей, поэтому проводя расчеты перед покупкой, важно от общей ширины профнастила отнимать длину гофры, которая уйдет на нахлест.

Разновидности профлиста

По назначению профилированный настил, используемый на строительных объектах, делится на три группы:

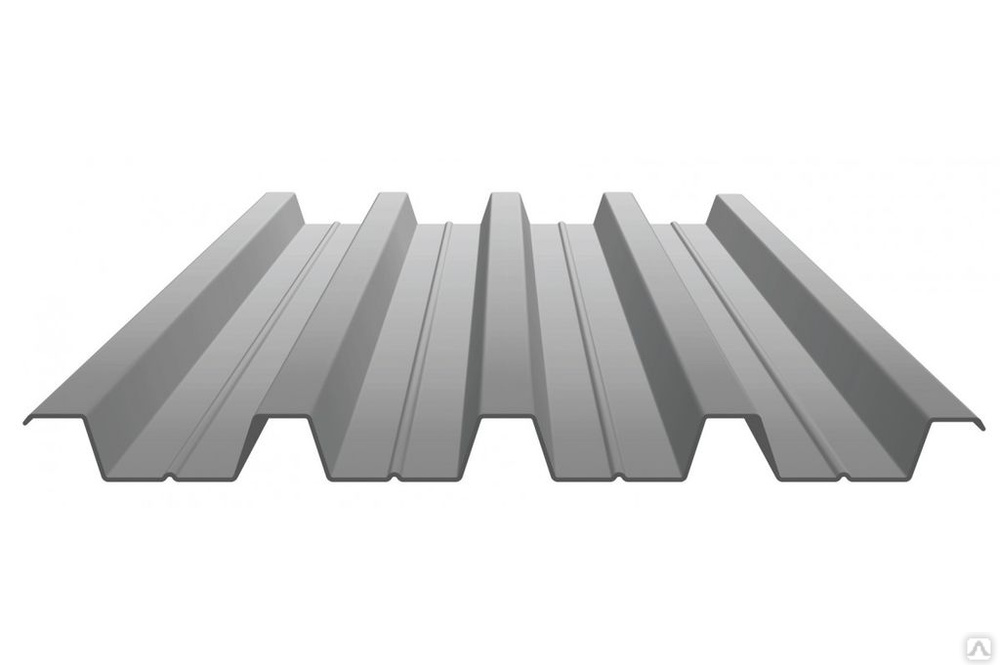

1. Несущий

Для обозначения данного вида производители маркируют его буквой «H». Он отличается наибольшим показателем толщины (от 0,75 до 1 мм) и высотой волны (от 57 до 114 мм). Прочность и надежность обеспечивается за счет добавочных борозд. Используется для кровли на ответственных участках (к примеру, при постройке ангаров в качестве междуэтажных перекрытий). Чем выше волны, тем меньше его полезная площадь и больше жесткость.

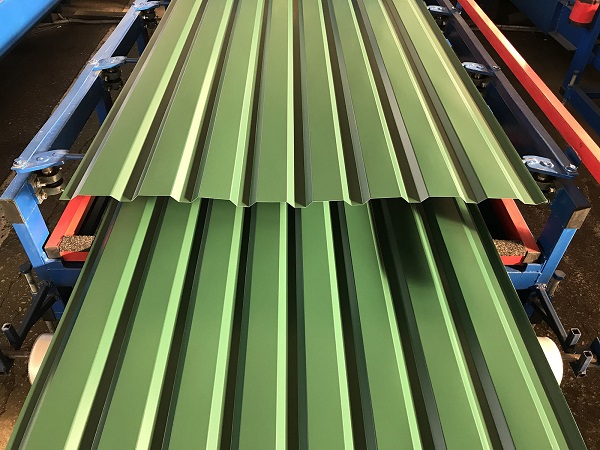

2. Стеновой

Для маркировки используется буква «С». Такой тип профлиста используется при монтаже оград или обшивке стен внутри помещения. Характеризуется мелким профилем (высота гофры составляет 8-35 миллиметров, толщина 0,3-0,75 мм). Стеновой профнастил отличается парусностью.

3. Кровельный

Данный тип профлиста обозначают комбинацией букв «НС», поскольку он является универсальным, подходит для создания оград, кровли и т.д. Отличается высокой волной, толщина настила может быть 0,4-0,75 мм, высота до 44. К кровельному типу профнастила относится любая профилированная пластина, высота волны которой больше 20 мм.



По маркировке легко прочитать характеристики профлиста: первое цифровое обозначение после буквы – это высота профиля, вторая цифра – толщина, 3 и 4 – ширина и длина (все измерения в миллиметрах).

Узнать цену и заказать продукцию

Плюсы и минусы металлического настила

Использование профлиста популярно за счет его преимуществ:

  • Стойкость к температурным изменениям (возможность выбора материала для установки в областях с суровым климатом при условии соблюдения установленных правил использования), ветровым нагрузкам, УФ-лучам.
  • Цена, которая подходит для разных категорий покупателей.
  • Легкий вес, благодаря чему можно поднять профлист на высоту без использования специальной техники.
  • Высокая прочность на изгиб.
  • Быстрота монтажа.
  • Пожарная безопасность, экологическая чистота.
  • Большая длина профлиста (максимально 12 метров). При перекрытии крыши образуется минимальное количество стыков.
  • Возможность замены поврежденного листа на аналогичный.
  • Богатая палитра цветов, позволяющая выбирать любой оттенок, который впишется в архитектурный ансамбль территории.
  • Срок эксплуатации – более 20 лет.

Изделие имеет свои недостатки:

  • При повреждении защитного покрытия уменьшается период службы изделия, и он может покрываться ржавчиной.
  • «Шумность» материала при использовании профлиста в качестве кровельного материала. При осадках появляется неприятный шум, напоминающий «барабанную дробь» (если использовать минеральную вату для изоляционной защиты, можно избавиться от подобного минуса).
  • Стальной профлист сильно нагревается на солнце.

Соответствие государственным стандартам

Профлист, как и многие стройматериалы, обязательно должен соответствовать ГОСТам, которые устанавливают список требований. Качество, оттенок и толщина полимерного или лакового покрытия регулируется по ГОСТу 30246. Погрешности по высоте рассматривает гос. стандарт 19904-90 (разрешено отклонение на 0,06 мм: если на товаре пишется толщина – 0,45 мм, то реальная может быть 0,39) и т.д.

Область применения профлиста

Оцинкованный профнастил – популярный строительный элемент, который широко используется при сооружении различных объектов. Его применяют:

  • В качестве межэтажного перекрытия или несущей конструкции.
  • Для кровель сооружений, имеющих высокие требования к относительным нагрузкам.
  • При заливании фундамента в виде временной конструкции.
  • В виде постоянной или временной ограды здания.

Если на первом месте при строительстве – экономия бюджета, для решения поставленных задач стоит выбирать профлист.

Профнастил с лаковым или полимерным напылением используется:

  • При установке киосков или павильонов для торговли.
  • Монтаже АЗС, помещений на производствах.
  • При строительстве коттеджей, дач, загородных домов.
  • Для обшивки внешней части здания.
  • В качестве отделки внутри помещения.
  • Для сооружения ворот, изгородей.
  • При выполнении кровельных работ в постройках с большими пролетами.

Где использовать профлист не рекомендуется?

Профнастил, хоть и универсальный стройматериал, может применяться в разных областях строительства, имеет ограничения по монтажу, месту установки. Не рекомендуется использовать профлист:

  • Для установки в агрессивной среде. Металлические настилы подвергаются коррозии, из-за чего уменьшается период их эксплуатации. Если хочется создать ограждение для навоза или сделать низ ограды возле земли, лучше покрыть крайние части краской или полимерным составом.
  • Для перекрытия кровель без обрешетки. Даже если класть листы сверху устаревшего покрытия с подстилкой из целлофана (как делают некоторые умельцы), при температурном перепаде будет образовываться конденсат, который задержится под профлистом, пагубно повлияет на его эксплуатационные характеристики.

На что обратить внимание при покупке профлиста

Построенная конструкция получится прочной, надежной, а профнастил выполнит все свои функции, если удачно выбрать материал.

  1. Для кровли подойдут кровельный, стеновой тип с высотой профиля от 18 до 35 мм. Такие профлисты отличаются хорошей несущей способностью.
  2. Для установки ограждений лучше рассматривать вариант покупки профлиста С8 или С21 изделия с высотой гофры 8-21 мм стенового типа. Хорошо, если оно будет иметь полимерное покрытие, чтобы при атмосферных осадках не испортились внешние данные, и в последствии не появилась коррозия.
  3. Несущий тип металлического настила актуален только при промышленном строительстве, поэтому для сооружений на частном объекте его покупать нет необходимости.

Выбирая профилированный лист для крыши важно учесть, что изделия с небольшой длиной лучше не применять, поскольку появится большое количество стыков, что повлияет на визуальный эффект. К тому же, это окажет влияние на стоимость – расход материала будет больше из-за креплений и нахлестов.

Правила ухода за профнастилом

После монтажа не требуется особый уход за конструкцией, однако есть некоторые правила, которых стоит придерживаться, чтобы увеличить срок службы. Полимерное покрытие защитит сооружение от механических повреждений, прямых солнечных лучей, образования коррозии и химического воздействия веществ. При сильном загрязнении поверхность достаточно промыть мыльным раствором, в котором нет растворителей (они могут повредить покрытие). Если образовались царапины, их лучше закрасить соответствующей по оттенку краской. В зимний период важно, чтобы слой льда не повредил поверхность кровли, если она создана их профнастила.

Покупка профлиста – дело серьезное, требует от покупателя внимания к деталям. При выборе учитывайте советы, представленные в статье, а также консультируйтесь со специалистами. В зависимости от пожелания можно выбрать различные варианты декоративного покрытия: фотопечать, окраска, нанесение полимерного слоя и т.д. Наша компания «Трансметалл» поможет с покупкой, менеджеры посоветуют материал, его размеры, учитывая место установки и другие данные от заказчика.



Профилированные листы | Koddaert NV

Ищете высококачественные стальные листы для кровли и облицовки? Мы предлагаем полный ассортимент кровельных листов различных профилей, включая гофрированные листы, кровельные листы с коробчатым профилем, листы для черепицы и плоские листы. Кровельные и стеновые листы идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Торговцы строителей

Вам нужны качественные профилированные листы для ваших торговых клиентов? Мы ваш универсальный магазин. Просмотрите наш ассортимент.

Магазины “Сделай сам”

Хотите предложить покупателям широкий ассортимент профилированного листа? Мы можем помочь тебе. Просмотрите наш ассортимент.

Кровельщики

Профилированные листы любого размера и цвета? У нас есть все, что может понадобиться кровельщику. Мы предлагаем широкий ассортимент с гарантией от 10 до 35 лет. Ознакомьтесь со всем нашим ассортиментом.

Выбранные фигуры

Наша продукция

Благодаря гладкому покрытию толщиной 25 микрон наши предварительно окрашенные плоские листы являются идеальной основой для обработки листового металла для изготовления гидроизоляции крыш, ограждений, облицовки, внутренней отделки и многого другого.

Информация о продукте

Плоские оцинкованные кровельные листы

идеально подходят для тех, кто хочет сделать гидроизоляцию своими руками или может использоваться для различных общих целей. Мы предлагаем их в Magnelis и оцинкованных покрытых плоских листах.

Информация о продукте

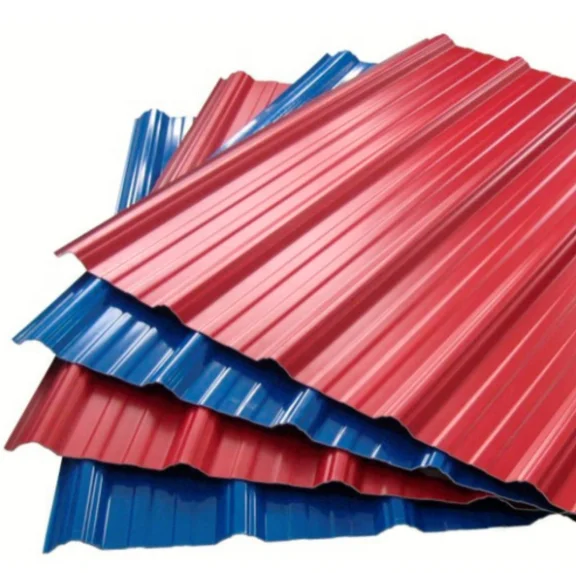

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Листы черепицы идеально подходят для патио, садовых домиков, навесов и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренних перегородок, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Гофрированные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

Гофрированные предварительно окрашенные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

Аксессуары

В наличии более 50 цветов. Наши стандартные цвета: RAL 7016, RAL 8019, RAL 1015, RAL 9010, RAL 9005, RAL 5008, RAL 6005, RAL 9005.

  • Мы можем подобрать цвета по вашему запросу.
  • Для индивидуального профилирования свяжитесь с нашим отделом продаж и отправьте нам свой чертеж.

Подробнее

Запросите предложение или задайте свой вопрос

Для использования этой формы у вас должен быть включен JavaScript.

Имя

Имя

Компания

Адрес электронной почты

Номер телефона

Страна – None -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Keeling) IslandsColombiaComorosCongo – BrazzavilleCongo – KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuin ea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth Su danИспанияШри-ЛанкаSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Сообщение или вопрос

Я заявляю, что ознакомлен и принимаю политику конфиденциальности.

Ваши специалисты Koddaert к вашим услугам:

Melanie Vandewaetere

Продажи Профилированные листы

+32 51 74 75 40

[email protected]

Matthias Decaesstecker

Управляющий директор

+32 51 747540

[email protected]

Camille Roelens

Продажи Профилированные листы

+32 51 74 75 40

cam@koddaert. com

237.4 Листы плана-профиля – Engineering_Policy_Guide

Листы плана-профиля подготавливаются в таком масштабе и с такими подробностями, которые необходимы для точного представления существующих функций и передачи деталей и количества для предлагаемой работы.

  • 1 237.4.1 Подготовка
  • 2 237.4.2 Шкала
  • 3 237.4.3 Номера листов
  • 4 237.4.4 Контрольные показатели
  • 5 237.4.5 Данные кривой
  • 6 237.4.6 Общие примечания
  • 7 237.4.7 Развязки
  • 8 237.4.8 Лист контрольных точек
  • 9 237.4.9 Лист координатных точек
  • 10 237.4.10 Типовые сечения
  • 11 237.4.11 Специальные листы
  • 12 237.4.12 Листы контроля эрозии и отложений
  • 13 237.4.13 Профили водопропускных труб
  • 14 237.4.14 Чертежи мостов
  • 15 237.4.15 Сигнальные, сигнальные и осветительные схемы
  • 16 237.4.16 Стандартные планы
  • 17 237.4.17 Сечения

237.

4.1 Подготовка

Листы плана-профиля разрабатываются с использованием поддерживаемого MoDOT программного обеспечения CADD. Эти процедуры необходимо соблюдать при подготовке листов плана-профиля. Вся геометрия конструкции, включая горизонтальное и вертикальное выравнивание, создается с использованием поддерживаемого MoDOT программного обеспечения для инженерного проектирования. По возможности избегают дублирования листов, покрывающих одну и ту же площадь. Использование линий соответствия настоятельно рекомендуется.

Рисунок
Пример данных спирали
Типовые сечения
Типовые участки сельских и городских дорог

Листы плана-профиля включают детали для профилей и уклонов всех пересекающихся дорог, перекрестков, развязочных съездов, внешних проезжих частей, объездных дорог и всех других элементов, которые должны быть построены. Если такие элементы не могут быть показаны на основных планах-профилях проезжей части без скученности, используются дополнительные планы-профили или полные профили. Очертания тротуаров показаны, но тротуары не заштрихованы и не окрашены. Очертания других типов поверхности обычно не показывают. Профили линий канав, которые отличаются от стандартной глубины канав, могут быть очерчены на профилях проезжей части или показаны на поперечных сечениях или компьютерных листах.

237.4.2 Масштаб

Плановая часть листов плана-профиля обычно разрабатывается в масштабе 1 дюйм = 100 футов. Городские планы в высокоразвитых районах иногда требуют использования масштаба 1 дюйм = 20 футов , чтобы избежать скопления людей. Профиль наносится на профильную часть листа профиля в плане в том же горизонтальном масштабе, что и на части листа в плане. Профиль всегда строится в вертикальном масштабе 1 дюйм = 10 футов, независимо от используемого горизонтального масштаба.

237.4.3 Номера листов

См. EPG 237.13.4 Указатель листов для получения инструкций по нумерации листов. Листы полного профиля нумеруются после основного листа плана-профиля проезжей части, на котором появляются элементы. Дополнительные листы плана-профиля, например, для перекрестка, также нумеруются после основного листа плана-профиля проезжей части, на котором появляются эти элементы.

237.4.4 Реперные отметки

Описание мест реперных отметок и высот реперных отметок включено в часть профиля плана-профиля.

237.4.5 Данные кривых

Данные кривых для всех горизонтальных кривых показаны в соответствии с данными кривых, показанными в примерах на рис. 237.4.1 (должны быть разработаны из Раздела 4-10). Определение радиуса (дуги) кривизны используется для нового выравнивания. Определение хорды используется только тогда, когда существующая кривая, заданная хордой, используется в разбивке. Кривые определения хорды идентифицируются путем размещения «(хорды)» после радиуса, указанного в данных кривой на планах. Пример спиральных данных приведен для ознакомления. Для сложных развязок или других проектов могут быть разработаны специальные листы данных кривых, чтобы избежать беспорядка.

237.4.6 Общие примечания

Большинство общих примечаний приведены на первом листе плана-профиля. Вот некоторые примеры таких заметок:

  • «Любые работы, выходящие за рамки проекта, являются второстепенными и являются частью строительства этого проекта».
  • «Показаны подшипники скольжения, центральная зона».
  • «Федеральное благоустройство начинается примерно в 1040 футах к востоку и в 105 футах к северу от SW COR SEC 1, T57N, R21W».

237.4.7 Транспортные развязки

План-профили, охватывающие транспортные развязки, разрабатываются в том же масштабе, что и основная проезжая часть. Подробная информация об участках развязки включает в себя все количества сортировки, пределы укладки и адекватные условия для обработки временного и постоянного дренажа. Дублирование информации на дублирующих листах планов-профилей в зонах обмена не является необходимым или желательным.

237.4.7.1 Развязки ромбовидного типа. Детали ромбовидных развязок разрабатываются на план-профилях с использованием листа вдоль основной проезжей части через развязку и дополнительного план-профиля для перекрестка. Профили пандусов и уклоны показаны на профильном сечении плана-профиля перекрестка при наличии достаточного места без скученности. В противном случае для профилей пандусов и уклонов используется отдельный лист полного профиля.

237.4.7.2 Другие типы обмена. Полный лист плана, дополняющий листы плана-профиля для основных проезжих частей через район развязки, используется для разработки геометрических данных и деталей для типов развязок, отличных от ромбовидного. Полнопрофильные листы используются для разработки профилей и уклонов развязочных съездов, а также внешних проезжей части и служебных дорог, примыкающих к развязке.

237.

4.8 Лист контрольных точек

Контрольные точки для обследованной трассы указаны на отдельном листе для использования отделом строительства и материалов при восстановлении местоположения. Листы опорных точек доступны в виде исходного файла MicroStation. Контрольные точки, если это возможно, показаны на одном листе.

Измененные координаты MoDOT (наземные координаты) должны быть помещены на лист контрольных точек. Если отображаются координаты плоскости штата Миссури, то на лист необходимо добавить примечание, определяющее координату плоскости штата.

237.4.9 Лист координатных точек

Pdf-файл листа координатных точек
Пример листа координат

Чтобы помочь в восстановлении трассы для проекта, список важных трасс и контрольных точек с их измененными координатами в плоскости состояния MoDOT (наземные координаты) включен в планы на Листе координатных точек. Пустая форма доступна в виде начального файла MicroStation. Этот список включает номер листа, станцию, местоположение, смещение, северную координату, восточную координату, описание основных точек и идентификатор точки GPK. Координаты точек отображаются в футах с точностью до двух знаков после запятой (три знака после запятой для метрических проектов), но могут отображаться до пяти знаков после запятой.

Перечисленные точки включают следующее:

  • Координаты начальной и конечной станций проекта.
  • Точки совмещения (POT, PI, кривые [PC, CC, PT] и спиральные кривые [TS, SC, общие PI, CS, ST]).
  • Основные пересечения осевых линий (например, государственные трассы, подходы к основным боковым дорогам, пересечения съездов, внешние дороги и т. д.).
  • Контрольные точки исследования, используемые исследовательскими бригадами.
  • Другие важные моменты, уникальные для проекта.

Этот лист используется во всех проектах, которые имеют модифицированные координаты плоскости состояния MoDOT. Этот лист не используется в проектах с независимыми координатами сетки. Государственный земельный инспектор предоставил MoDOT исключения для RSMo 60.431, чтобы MoDOT мог публиковать координаты в геодезических футах США и использовать модифицированные координаты MoDOT в плоскости, если в листе координатных точек они четко идентифицируются как таковые и предоставляется коэффициент преобразования для расчета координат плана штата в метрах.

Все перечисленные координаты являются измененными координатами MoDOT State Plane (наземные координаты). Это делается для того, чтобы устранить путаницу, которая возникает у некоторых контакторов с координатами плоскости состояния. Средний фактор сетки, используемый для вычисления координат для проекта, включен в лист. Станции, расстояния смещения и координаты, показанные на этом листе, являются наземными расстояниями. Идентификатор точки — это номер или имя точки, используемое в вычислениях.

Лист координатных точек содержит исторические данные для информации о выравнивании для проекта и является постоянной частью планов.

237.4.10 Типовые листы разрезов

Типовые листы разрезов включены в планы и показывают детали и полные размеры предлагаемых поверхностей, оснований, обочин, канав, а также откосов выемки и насыпи. Существующая информация о типовых сечениях может быть показана или обобщена в виде списка на листе типовых сечений, когда это необходимо. Типовые листы разрезов включают такие элементы, как размеры дорожного покрытия и обочины, тип и т. Д., Которые должны быть построены для автомагистралей, съездов, внешних проезжих частей, перекрестков и объездных дорог. Листы типовых сечений нумеруются как лист 2, независимо от требуемого количества листов типовых сечений. Если требуется более одного листа, листы нумеруются «Лист 1 из _____», «Лист 2 из _____» и т. д.

Типовые участки проезжей части должны быть разработаны в виде воспроизводимых линейных чертежей на основе установленных критериев Министерства транспорта. (Пользователи MoDOT с доступом к ProjectWise могут получить доступ к этим чертежам в разделе Стандарты CADD>>Seed Files>>Design-English. ) Эти типовые разделы также можно получить из поля «Рисунки» в верхней части этой статьи. Эти чертежи доступны округу в CADD и используются там, где это применимо, или там, где они могут быть адаптированы с разумной доработкой.

Если невозможно использовать воспроизводимый линейный чертеж, необходимо разработать типовые листы разрезов. Расположение и детали на таких листах должны отражать установленные критерии типового сечения. Типовые листы разрезов разработаны в масштабе. Искаженная вертикальная шкала обычно используется для отображения толщины поверхности и основания. Искаженный масштаб не применяется к откосам, чтобы сохранить правильную перспективу.

Типовые сечения основаны на стандартных типовых сечениях. Для разделенных тротуаров с шестью полосами движения (по 3 полосы в каждом направлении, либо первоначальных, либо предлагаемых), внутренние четыре полосы имеют уклон к средней части, а две внешние полосы имеют уклон от средней части на 2,0 процента. Для неразделенных тротуаров с четырьмя полосами движения (по 2 полосы в каждом направлении) полосы имеют уклон от точки уклона профиля на 2,0 процента без закругления на осевой линии. Когда три или более полос движения имеют наклон в одном направлении на многополосном дорожном покрытии, уклон каждой последующей пары полос движения или его части, направленной наружу от первых двух полос движения от линии гребня, может быть увеличен на 0,5 процента. Максимум две дорожки с каждой стороны от линии короны могут иметь уклон 1,5%. Выбранные поперечные уклоны должны основываться на дренаже дорожного покрытия и возможности строительства.

237.4.11 Специальные листы

Специальные листы дополняют листы план-профиль. Информацию предпочтительно отображать на план-профилях, где это возможно. Специальные листы используются в планах для увеличения деталей и показа деталей, которые невозможно показать на листах плана-профиля. Дублирование информации нежелательно. Специальные листы имеют перекрестные ссылки на листы плана-профиля и обратно.

Специальные листы изготавливаются так же, как листы в плане. Масштаб, выбранный для использования на специальных чертежах, зависит от изображаемой детали. Там, где это применимо, на специальных листах наносится графический масштаб. Если позволяет помещение, на одном специальном листе может быть указано несколько разных деталей.

Спецлисты нумеруются последовательно после планов-профилей, начиная со Спецлиста № 1, предпочтительно в порядке необходимости спецчертежей, начиная с начала проекта в направлении съемки. Там, где коробчатые водопропускные трубы рассчитаны на избыточную засыпку, в планы включается стандартный специальный лист. Этот лист всегда имеет номер Особый лист № 1 и заполняется необходимыми данными.

Стандартные планы, измененные и используемые в планах, считаются специальными листами. Специальные листы используются для отображения деталей и схем стыков дорожного покрытия на пересечениях съездов и других перекрестках, которые должны быть заасфальтированы, где детали не указаны на стандартных планах. Масштаб, используемый для листа разметки дорожного покрытия, составляет от 1 дюйма = 30 футов до 1 дюйма = 50 футов (от 1:200 до 1:500), в зависимости от количества деталей, которые необходимо указать. Планы освещения, сигналов, знаков и управления движением для проекта также могут быть показаны на специальных листах. Для получения дополнительной информации обратитесь к дорожному освещению, сигналам, дорожным знакам и планам управления дорожным движением.

237.4.12 Листы контроля эрозии и отложений

Листы контроля эрозии и отложений используются для определения соответствующего типа и местоположения лучших методов управления (BMP) контроля эрозии и отложений, которые будут использоваться в проекте. Планы контроля эрозии и наносов не только содержат план установки BMP, но также действуют как планы участков для конкретного плана предотвращения загрязнения ливневыми водами (SWPPP).

Эффективные планы борьбы с эрозией и наносами должны содержать достаточное количество BMP для:

  • Контролируйте объем и скорость ливневых вод на участке, чтобы свести к минимуму эрозию почвы;
  • Контроль сброса ливневых вод, включая как пиковый расход, так и общий объем ливневых вод, для сведения к минимуму эрозии на выпускных отверстиях и эрозии нижнего русла и берегов ручья;
  • Учет таких факторов, как количество, частота, интенсивность и продолжительность осадков, для сведения к минимуму сбросов грунта со строительной площадки;
  • Обеспечьте буферы для поверхностных вод 50 футов или BMP, достаточные для достижения такого же снижения нагрузки наносов, что и естественный буфер 50 футов; и
  • Там, где это возможно, спроектируйте направление ливневых вод на участки с растительностью, чтобы увеличить удаление наносов и максимизировать инфильтрацию.

В случае сброса воды с нарушенных участков, которые будут покидать проектную площадку, эта вода должна проходить либо через отстойник, отстойник, противоиловый забор и/или канавные чеки. Эти элементы должны быть подробно описаны в планах контроля эрозии и наносов. Участки сброса воды в другую регулируемую муниципальную отдельную ливневую канализацию (МС4) также должны быть указаны на планах борьбы с эрозией и наносами.

Планы борьбы с эрозией и наносами должны быть предоставлены для каждой фазы или стадии строительства. По мере перехода проектов от этапа к этапу может потребоваться изменение типов и местоположений ЛМУ для соответствия требованиям разрешений.

См. EPG 806 для информации о проектировании контроля эрозии и контроля наносов и информации SWPPP.

237.4.13 Профили водопропускных труб

Профили водопропускных труб используются для детализации дренажных сооружений, включая ливневую и канализационную канализацию. Сечение водопропускной трубы представляет собой продольный разрез вдоль конструкции, и детали вычерчиваются соответствующим образом. Показаны существующая линия земли, местоположение станции, уклон, высота осевой линии съемки и высота профиля осевой линии съемки. Используется масштаб по горизонтали и вертикали: 1 дюйм = 5 футов или 1 дюйм = 10 футов (1:50 или 1:100). Детали водопропускных труб показаны только в той мере, в какой это необходимо для указания отметок выкидной линии и пределов раскопок класса 3 или 4. Обычные земляные работы на проезжей части исключены из земляных работ класса 3 или 4 во избежание двойной оплаты. Стандартные планы, относящиеся к водопропускным трубам или водоприемникам, включенным в проект, должны быть указаны на листах сечения водопропускных труб, а также должны быть перечислены на листе 2B планов проекта. Должны быть также включены высоты насыпи для секций водопропускных труб и тип концевых секций как для верхних, так и для нижних концов водопропускных труб (см. прямоугольные водопропускные трубы, встроенные в секции и модифицированные водопропускные трубы, хотя точные данные о концевых секциях или оголовках не требуются или желательны). , Каждая секция водопропускной трубы включает в себя примечание с указанием местоположения станции конструкции, уклона, размера конструкции, длины конструкции и объема раскопок класса 3 или 4.

237.4.14 Чертежи моста

Чертежи моста подготавливаются компанией Bridge и объединяются в готовые планы компанией Design.

237.4.15 Планы сигналов, указателей и освещения

См. EPG 901.10 Подготовка планов для руководства по подготовке листов плана освещения.

Обратитесь к EPG 902.15 «Проектирование светофора», чтобы узнать, как подготовить листы схемы сигналов.

Обратитесь к EPG 903.2.25 Design Aspects of Signing, чтобы узнать, как подготовить листы плана подписания.

237.4.16 Стандартные планы

Стандартные планы используются для устранения необходимости подготовки детальных чертежей, охватывающих повторяющиеся элементы для детальных планов. Стандартные планы используются с планами во всех случаях, когда такие чертежи могут быть адаптированы или когда такие чертежи могут быть адаптированы путем незначительных изменений, что устраняет необходимость в разработке подробных чертежей. Измененные стандартные планы становятся специальными листами. Во время подготовки планов проектировщик ведет список стандартных планов, используемых для того, чтобы не упустить из виду элементы, охватываемые стандартными планами после завершения планов.

237.4.17 Поперечные сечения

Поперечные сечения используются для указания и расчета количества профилирования, необходимого для построения усовершенствования до требуемого типового сечения и уклона. Поскольку листы поперечных сечений не микрофильмированы, проектировщик должен соблюдать осторожность, чтобы не включать в них постоянную информацию о записи.

Показаны существующая наземная линия, местоположение станции и отметка осевой линии съемки. Используется шкала либо 1 дюйм = 5 футов, либо 1 дюйм = 10 футов. Пределы профилирования рисуются на поперечных сечениях с использованием шаблона. Скругление и выход за пределы не показаны. Показаны конечные площади и количества. Конечные площади и объемы земляных работ являются общими объемами. Конечные площади и количество земляных работ для классифицированных земляных работ не показаны. Листы поперечного сечения нумеруются последовательно, начиная с Листа № 1 для первого листа поперечного сечения для проекта.

M.3.2 Листы планов и профилей

   M.3.2 Листы планов и профилей


Описание

Этот модуль обучает пользователей тому, как создавать планы и листы профилей из трассы. Пользователи узнают:

  • Как создавать именованные границы, которые будут использоваться для создания листов планов и профилей.
  • Различие между моделями чертежей и моделями листов, которые используются в процессе создания листов.
  • Как создать листы планов и профилей — готовые к печати.
Цели
  • Создание планов
  • Создание профилей
  • Просмотр именованных границ
  • Настройка макета листа
  • Аннотировать
Быстрые шаги

Создание листа плана

Создание листа профиля

Просмотр листов плана и профиля

Просмотр именованных границ

Настройка макета листа

Удаление листов0003

Создать раздутую деталь

Разместить метки (аннотации)

Метка — Горизонтальное выравнивание

Метка — Профиль (вертикальное выравнивание)

Инструменты аннотации CTDOT

Метка начала проекта, конца проекта и предела строительства

Этикетка – Размещение выноски

Примечания

    Создать лист плана

    Все файлы договорных планов, профилей и сечений будут находиться в папке Contract_Plans в папке дисциплин; пример: папка проекта/Highways/Contract_Plans.

    1. Создайте проектную модель, которая будет использоваться для создания плана и листов профиля для проекта. Перейдите в папку Contract_Plans, чтобы создать новый файл 2D-проекта, используя соглашение об именовании файлов, как описано в Приложении/разделе CTDOT-CONNECT-DDE Volume-016 «Именование файлов» (пример: HW_CP_5678_5678_PlanPro_SR_14.dgn), и используя правильный исходный файл: …\CT_Configuration\Workspaces-Civil\CT Civil English WorkSpace\Standards\Seed\Seed2D – CT RoadDesign.dgn

    2. Ссылка в файле мастер-модели находится в папке Highways/Base_Models в папке проекта, например: HW_CB_5678_5678_Master_Model.dgn. См. CTDOT CONNECT DDE, том 3 — Моделирование проезжей части ORD — Модуль 1 — Создание файлов базовой модели

    3. На мастер-модель ссылаются с помощью динамического вложения и глубины вложенности, равной 1, и к ней будут присоединены все другие файлы: трассы, модели конструкции проезжей части, обследования, а также местности.

    4. Настройте виды дисплея, чтобы отображались вид по умолчанию и вид профиля. Установите ландшафт в активное состояние и сохраните настройки.

    5. Выберите Чертежная продукция > Именованные границы > Именованная граница > Поместите названную границу . Именованная граница — это замкнутый элемент, с которым связано имя. Ранее вы могли создавать именованные ограждения из ограждений, объемов обрезки и масок обрезки.

    6. Выберите режим Civil Plan . Установите исходный код чертежа на 40 Лист плана контракта масштаба . Установите масштаб детализации на 1 дюйм = 40 футов. Имя набора будет установлено на План 1.

    СОВЕТ: Включение числа 1 в конце имени обеспечивает более единообразие названий именованных границ и листов, поскольку число включено в первое имя. В противном случае увеличивающаяся нумерация начинается со второго имени, например: План, План 1, План 2.

    7. Установите для группы значение (Новый) . Установите имя группы в соответствии с именем трассы, обычно номером маршрута или названием улицы (это нижнее поле имени, которое определяет имя названной группы границ). Пример: SR 14 (для государственной трассы 14). Длина (длина выравнивания на одном листе), Смещение влево и Смещение вправо (смещение от выравнивания), Перекрытие должно быть установлено на 0 (лист перекрывает другой), а Граничные хорды имеют предустановленные значения.

    8. Включите параметр Создать чертеж , чтобы листы создавались сразу после создания именованных границ. Включите параметр Показать диалоговое окно . Это диалоговое окно используется для переопределения настроек, определенных исходным кодом чертежа, если это необходимо.

    9. В 2D виде (вид в плане по умолчанию) выберите трассу, вдоль которой будут созданы именованные границы в плане. Командная строка (нижний левый угол) будет выглядеть так: Разместить именованную границу Гражданский план > Определить элемент пути .    С помощью курсора выберите выравнивание.

    10. Выберите желаемое начальное местоположение. Следуйте инструкциям. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Определите начальную точку пути для размещения границы .   Следуйте инструкциям.

    СОВЕТ : Добавьте дополнительный элемент слева от начала пикетажа, например: Начальный пикет — 100+00, в Start Location введите 99+00, это переместит именованную границу влево от начала разбивки . Верните курсор в диалоговое окно, войдите в начальную станцию, нажмите кнопку Tab, вернувшись в представление, щелкните левой кнопкой мыши, чтобы принять.

    11. Затем выберите Место остановки . Командная строка: Разместить именованную границу Гражданский план > Определить конечную точку пути для размещения границы .   Именованные границы отображаются интерактивно при перемещении курсора. Примите расположение конечной точки для именованной границы. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Точка данных на виде в плане для размещения границы. Определите конечную точку пути для размещения границы.

    12. Появится диалоговое окно Создать чертеж . Убедитесь, что для параметра Mode: установлено значение Plan, Name: должно быть заполнено с помощью инструмента Plan 1 from Place Named Boundary Civil Plan. В диалоговом окне «Модель чертежа» установите масштаб аннотации на 1 дюйм=40’ . В части диалогового окна «Модель листа» установите для параметра «Масштаб деталей» значение 1 дюйм=40’ .

    13. Включите Добавить в индекс листа вариант. Этот вариант будет обсуждаться позже в этом модуле. Включите опцию Open Model .

    14. Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

    В диалоговом окне группы видов теперь можно увидеть только что созданные модели чертежей и модели листов.



    Создать лист профиля

    1. Откройте проектную модель плана и профиля и отобразите вид профиля. Если еще не открыт.

    СОВЕТ : Если вы сохранили настройки после настройки видов (шаг 2 из раздела создания листа плана), измените активную группу видов на Мультимодальные виды.

    2. Выберите Чертежная продукция > Именованные границы > Именованная граница > Поместите названную границу .

    3. Выберите Civil Profile 9Режим 0378. Настройте диалоговые поля следующим образом:

    • Исходное значение чертежа > 40 Масштаб листа профиля контракта
    • Масштаб деталей > 1 дюйм = 40 футов
    • Имя > Профиль 1 (это верхнее поле имени, которое определяет имя именованной границы)
    • Метод
    • > Из группы планов

    Метод From Plan Group сопоставляет именованные границы профиля с именованными границами плана. Метод ограничения станций используется для определения именованных границ профиля, которые не соответствуют границам плана, например, для листов только профиля, например: лист профиля для местной дороги.

    • Группа планов > Выберите нужную группу планов, если в этом файле их несколько. Это имя группы планов, которая содержит именованные границы плана, которые также будут определять местоположения именованных границ профиля, например: как именованные листы плана: SR 14 или State Route 14.
    • Группа > (новый)
    • Имя  > Номер маршрута или название улицы, например: SR 14 или State Route 14

    Это нижнее поле имени, которое определяет имя именованной группы границ для профилей. Это то же имя группы, которое мы использовали для части плана, но это две разные группы, одна из которых связана с планом, а другая — с профилем. Подробнее об этом позже в этом модуле.

    • Вертикальное преувеличение > 10
    • Доступная высота профиля, Верхний зазор (включен), Нижний зазор (включен) , Интервал отсчета высоты, Интервал отсчета пикета и Сдвиги профиля задаются начальным значением чертежа.

    4. Убедитесь, что все включено.

    • Использование местности
    • Использовать активную вертикаль
    • Создать чертеж
    • Показать диалоговое окно

    5. Следуйте подсказкам в левом нижнем углу, Командная строка: Разместить именованную границу Civil Profile > Идентифицировать вид профиля Щелкните в окне Profile View, чтобы определить именованные границы. Требуется более одного клика.

    6. Появится диалоговое окно Создать чертеж . Измените режим на Profile и имя на Profile 1 (или сокращенно Pro 1). Все остальное предустановлено за вас.

    7. Включите: Добавить в указатель листа и Открыть модель .

    8.   Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

    Просмотр планов и профилей

    Существует несколько способов просмотра отдельных листов. Нажмите на вкладку «Вид » > В наборе инструментов «Группы просмотра» вы можете выбрать любой из листов. Этот же инструмент также доступен в Панель инструментов «Управление группами просмотра» , если она закреплена внизу (обычно это так).

    1. Выберите инструмент View Group для просмотра листов. Каждый лист имеет модель чертежа и модель листа.

    Модель чертежа всегда является 2D, является подмножеством 2D или 3D проектной модели и является прямой ссылкой на названную граничную область, она геопространственно верна. Модель чертежа используется для применения аннотаций, размеров и выносок к проекту, например: выноски для таких элементов, как пределы уклона и водосборные бассейны, или размеры для смещения направляющих. Затем модель чертежа ссылается на модель листа. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

    Лист Модель всегда является 2D, служит электронным листом чертежа (печатным листом), обычно имеет ссылки на чертеж и модель проекта, которые масштабируются и позиционируются для создания чертежа, пригодного для печати. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

    2. Откройте и просмотрите модель листа для плана 1, выбрав Plan 1 [Sheet] Views, а затем выберите Apply .

    СОВЕТ : Вы также можете дважды щелкнуть любую модель в списке, чтобы открыть ее.

    Откроется модель листа для плана 1. Обратите внимание, что ячейка границы размещена на оси 0,0, на названную форму границы и все модели проекта ссылаются. Номер проекта, описание и название города будут автоматически заполнены из ПОДКЛЮЧЕННОГО проекта, название чертежа будет заполнено текстом, введенным в поле описания модели. Для получения более подробной информации см. Раздел 1 – Введение – ГРАНИЦА ДОГОВОРА ИНТЕГРАЦИЯ ТИТУЛЬНОГО БЛОКА

    3. Откройте и просмотрите модель чертежа для Плана 1, выбрав Виды Плана 1 из списка, а затем выбрав Применить .

    Откроется чертежная модель плана 1. Обратите внимание, что фигура «Именованная граница» имеет ссылку, линия метки совпадения и выноска также добавлены в модель чертежа, и модель является геопространственно корректной. Аннотации вида в плане должны быть сделаны в модели чертежа.



    4. Просмотрите оставшиеся модели листа, выполнив те же действия, что и выше. Узнайте, как перемещаться между различными моделями чертежей и листов.

    Просмотр именованных границ

    1. Снова выберите представление Мультимодель.

    2. Откройте диалоговое окно Чертежная продукция > Именованные границы > Именованные границы .

    3. В поле Именованные границы разверните Группы планов . Существует группа планов для листов плана, названная во время создания, например: SR 14. Название группы и отдельные именованные границы взяты из значений, определенных в диалоговом окне «Именованная граница места». Расширение Связанные группы профилей показывает связь с группой профилей: пример SR 14, которая также называется группой плана.

    4. Щелчком по отдельному плану названная граница выделяется на виде 1.

    5. Развернуть Группы профилей . Существует группа профилей для просмотра отдельных профилей с именами границ для листов профиля, названных во время создания, например: SR 14.

    Настройка макета листа

    Окончательные корректировки макетов листов можно внести в справочные приложения.

    1. Используйте инструмент View Group для выбора модели Plan [Sheet] Views, например: Plan 2 [Sheet] Views.

    2. Выберите Главная > Основной > Инструменты прикрепления > Ссылки . В диалоговом окне «Ссылки» выберите первое вложение, это модель чертежа в плане, например: (Логический) План 2-1, HW_CP_5678_5678_PlanPro_SR_14

    3. Щелкните команду « Переместить ссылку » для активации, затем щелкните Именованную границу, это активирует названную границу со всеми ссылками (должны быть выделены) и «прикрепленными» к курсору, переместите все для лучшего соответствия контуру листа.

    4. Щелкните левой кнопкой мыши , чтобы принять новое местоположение ссылки.

    Помните, что листы являются ссылками на соответствующий план, профиль или поперечное сечение. Любые элементы, видимые на исходном чертеже, автоматически появятся на листах.

    Настройка именованных границ профиля

    При необходимости можно настроить вертикальное положение именованной границы профиля. Откройте представления мультимоделей.

    1. Выберите Чертежная продукция > Именованные границы > Именованная граница > Настроить именованную границу профиля.

    2. Щелкните левой кнопкой мыши в виде профиля (пример: Вид 2).

    3. Щелкните левой кнопкой мыши на одной из именованных границ профиля . Граница имени перемещается вертикально вместе с курсором, что позволяет настроить точное положение границы. Обратите внимание, что граница перемещается с шагом, определяемым высотой; Базовое расстояние, в этом примере 10’. Интервал отсчета высоты был одним из параметров, которые можно было установить при создании именованных границ.

    Удаление листов

    Иногда необходимо удалить листы. Лист состоит из нескольких частей.

    • Именованная граница, определяющая границы того, что показано на плане или профиле.
    • Модели чертежей для аннотаций и размеров.
    • Листовые модели с электронными чертежными листами.

    Чтобы полностью удалить лист, необходимо удалить их все.

    СОВЕТ : Когда возникает необходимость удалить листы в зависимости от количества листов в вашем проекте, может быть проще создать новую проектную модель и начать все сначала и удалить только из указателя листов. Это связано с тем, что обычно план с именем «граница» связан с профилем с именем «граница», и профили также необходимо удалить.

    3. Выберите Главная > Основные > Модели . Выберите все модели чертежей и листов для видов в плане и профиле; пример План 1 и 2 [Лист] и План 1 и 2, Профиль 1 и 2 [Лист] и Профиль 1 и 2. Нажмите Удалить модели . УВЕДОМЛЕНИЕ. При необходимости листовые модели также удаляются из списка листов. Закройте диалоговое окно «Модели».

    4. Удалить Именованные границы для планов и профилей. Откройте диалоговое окно Чертежная продукция > Именованные границы Именованные границы .

    5. Разверните разделы План и группы профилей . Выберите группу планов, например SR 14.

    6. Появится предупреждение , подтверждающее, что именованные границы и связанные с ними сохраненные виды будут удалены. Нажмите Да. Каждая граница удаляется.

    Создать увеличенную деталь

    В этом видеоролике показано, как разместить деталь в масштабе 20 на существующем листе в масштабе 40.

    Метки мест (аннотации)

    OpenRoads Designer включает инструмент MicroStation Place Label, который может считывать данные объектов гражданского строительства, такие как информация о кривых для дуг, названия трасс, пеленги, пикеты, северное и восточное положение и смещения . Метки связаны с элементами и могут обновляться и перемещаться по мере изменения ссылочного элемента. Элементы ссылки могут быть расположены в активном файле или в ссылке. Инструмент Place Label также используется для обозначения элементов проезжей части.

    Есть четыре термина, с которыми вам следует ознакомиться при размещении и редактировании меток.

    • Стиль текста = формат текста, такой как шрифт, размер шрифта, интервал, выравнивание и т. д.
    • Размерный стиль = формат размеров, таких как стрелка-ограничитель, линии выноски, ориентация текста, символы (цвет, стиль линии и вес размерных и выносных линий и разделителей)
    • Text Favorite = Интеллектуальная многоразовая этикетка, состоящая из текста и полей.
    • Поле = Ссылка или указатель на информацию об объекте. Это может быть информация об объекте гражданского строительства, такая как дельта кривой, координаты кривой PI, имя трассы, значения станции или общая информация MicroStation, такая как имя уровня, цвет, вес.

    Метки могут быть размещены для объектов плана, профиля и поперечного сечения.

    • Метки видов в плане можно размещать в моделях Design или Drawing, но не в моделях Sheet.
    • Этикетки , которые необходимо повернуть к листу, должны быть созданы в Чертежной модели.
    • Общие метки , которые не относятся к конкретному листу и вращение которых не имеет значения, могут быть размещены в расчетной модели и привязаны ко всем листам, например: горизонтальное выравнивание, пикетирование и данные кривой.
    • Метки профилей и поперечных сечений должны быть размещены в чертежных моделях.

    В нижней части панели инструментов «Разместить примечание» или «Разместить метку» есть три значка, которые определяют, как ведет себя метка при изменении масштаба чертежа или при изменении элемента, на который указывает ссылка.

    • Блокировка аннотаций — этикетки, созданные с включенной этой опцией, будут масштабироваться при настройке масштаба аннотаций.
    • Привязка к элементу — метки, созданные с включенной этой опцией, но отключенной опцией Относительная привязка к элементу, останутся в месте их размещения при изменении опорного элемента, перемещается только линия выноски.
    • Относительная связь с элементом — метки, созданные с включенной этой опцией, останутся в своем относительном расположении по отношению к элементу ссылки при изменении этого элемента ссылки.

    Надписи, созданные в OpenRoads, состоят из трех частей (выноска, текст и опорная точка). Метки, созданные в MicroStation, состоят только из первых двух частей.

    • Выноска — необязательная линия и стрелка, соединяющая текст и опорную точку.
    • Текст – Содержимое этикетки, состоящее из текста, текстовых полей и графики.
    • Точка привязки — Точка, которая используется для вычисления значений в полях.

    Этот модуль охватывает некоторые инструменты для маркировки, но не все. Для получения более подробных описаний и инструкций перейдите в меню помощи Bentley ORD. Это было автоматизировано, маркировка/аннотация будет находиться в файле проекта (файл выравнивания dgn) и обычно выполняется после создания выравнивания. См. CTDOT CONNECT DDE, том 3 — Моделирование проезжей части ORD — Модуль 2 — Создание трасс.

    Метка – Профиль (вертикальное выравнивание)

    Аннотация Профиль (вертикальное выравнивание) была автоматизирована для отображения:

    • Пикетирование и отметки на метках сетки
    • Станции и эстакады для PVC, PVI и PVT
    • Длина вертикальных кривых с К-фактором и дистанцией видимости для остановки
    • Наклон касательных секций

    Аннотация будет находиться в моделях чертежей профилей (пример: виды профиля 1 и виды профиля 2 для плана и файла проекта профиля HW_CP_5678_5678_PlanPro_SR_14.dgn).

    CTDOT Инструменты аннотации

    Рабочее пространство CT_CONNECT_DDE настроено для облегчения аннотирования листов плана, корректировки и дополнения добавляются периодически.

    Выберите рабочий процесс CTDOT и щелкните вкладку CTDOT. Здесь настройки инструментов для каждой дисциплины и для разных тематик, здесь мы обсудим инструменты аннотации.

    Эти инструменты аннотации настроены с соответствующими атрибутами (уровень, цвет, стиль линии, стиль текста, размерный стиль), они не должны изменяться пользователем.

    Обозначьте начало проекта, конец проекта и предел строительства

    1. Выберите виды в плане (пример виды в плане 1) – модель чертежа. Выберите рабочий процесс CTDOT и вкладку CTDOT .

    2. Щелкните инструмент Начать ограничения проекта . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите номер проекта F.A.P. номер, центральная станция, северные и восточные координаты.

    Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

    Ф. А.П. НЕТ. NH78(123)

    КЛ СТАН. 100+40.00

    N 671 403.048

    E 993 511.112

    3. Следуйте инструкциям. Разместить примечание > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.

    4. Выберите Просмотры профиля (пример: Просмотры профиля 1) и повторите предыдущие шаги, чтобы отметить начало и конец проекта.

    Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

    Ф.А.П. НЕТ. NH78(123)

    КЛ СТАН. 100+40,00

    N 671 403.048

    E 993 511,112

    Метка – Планы. . Выберите рабочий процесс CTDOT и вкладку CTDOT . Нажмите на инструмент Call Out .

    2. Щелкните инструмент Этикетка (Вес 2) или любой другой инструмент Этикетка: Малая этикетка (Вес 2) Этикетка (Вес 0) или Ярлык Вес 0) . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите метку для элемента.

    Пример: ПРИБЛ. ПРЕДЕЛЫ УКЛОНА . Разница веса 2 или 0 является весом линии выноски. Вес выбирается в соответствии со сложностью вызовов.

    3. Следуйте инструкциям. Разместить заметку > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.



    Примечания

    Примечания, как правило, следует размещать на листе модели . Примечания используются для передачи такой информации, как полоса отвода, общие примечания по строительству, примечания по дренажу и последовательность строительства. Доступно несколько инструментов Note.

    Заголовок используется для заголовка детализированной детали или в качестве метки для последовательностей построения на одном листе.

    Общие примечания , Общие примечания Маленький шрифт и Общие примечания используются для примечаний, относящихся к проекту, например: Все дорожные указатели должны быть защищены во время строительства.

    Существующий текст предназначен для маркировки существующего элемента, например, почтового ящика.

    Линия меток совмещения и Метка совмещения используются для маркировки и комментирования меток совмещения между двумя листами. Это выполняется автоматически при использовании инструмента создания планов и профилей.

    Детальное увеличение устанавливает атрибуты увеличенного круга или прямоугольника.

    Инструмент «Разместить таблицу» – используется для размещения таблицы для общих заметок. Он отформатирован и может быть заполнен; более подробное описание с использованием таблиц см.
