Пристроить балкон к деревянному дому: виды конструкций, выбор материала и процесс монтажа

Содержание

Как сделать балкон в деревянном доме – выбираем дизайн и материалы

Балкон считается привлекательным и удобным дополнением к дизайну деревянного загородного дома. Сама по себе данная часть может обладать множеством опций по желанию владельца: на балконе хранят вещи, он играет роль крыши террасы, на балконе просто приятно провести время, устроить чаепитие, с балкона можно любоваться участком и следить за детьми. Такая функциональная конструкция как балкон требует сложной технологии строительства. Балкон как минимум должен гармонировать с архитектурным и дизайнерским стилем дома, террасы или даже всего участка. Часто балкон включается в план строительства, но даже при его отсутствии пристроить балкон вполне возможно практически во всех случаях. Но все же нужно понимать, что это место является такой же жилой зоной, поэтому требует благоустройства: защиты от воды, ветра и т.п.

Методы возведения балконов

Для начала нужно вспомнить о том, что необязательно делать балкон внешним. Иногда можно красиво разместить встроенный в стену балкон. Однако такой способ строительства подходит только в случаях, когда балкон уже имеет свое место в проекте строительства деревянного дома. Да и у встроенного варианта достаточно много специфических особенностей и недостатков, из-за чего они не являются распространенным вариантом. Намного чаще можно увидеть обыкновенные внешние балконы. Но и их строительство можно производить различными методами. Существует два основных метода возведения внешнего балкона в доме из бруса: балкон на стойках или на выпусках.

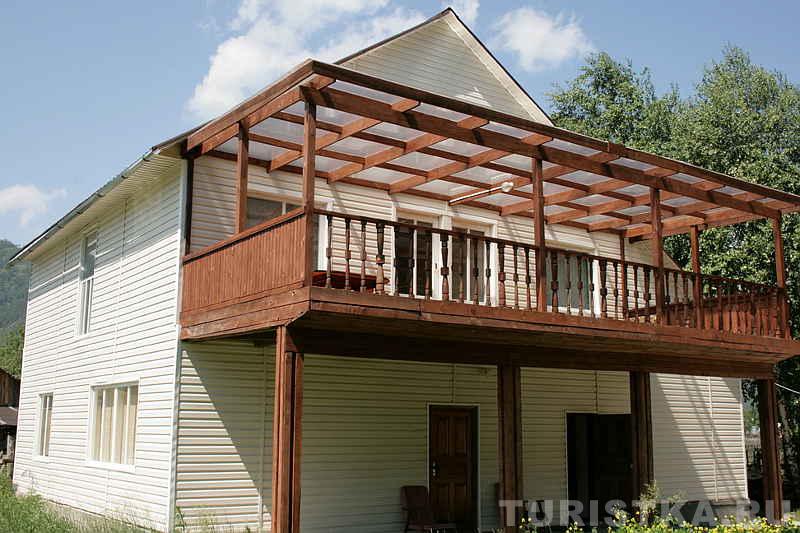

Балконы на стойках упираются на соответствующие столбы, образующие под ним террасу. Такой способ создать балкон отлично подходит для случаев, когда необходимо создать большую площадь будущего места отдыха. Кроме того стойки считаются надежным и несложным методом обустройства, потому очень распространены. Однако у балкона на стойках выделяется один серьезный минус – влияние усадки. Любой деревянный дом со временем садится независимо от прочности фундамента и состояния грунта.

Обычно показатель усадки менее 10 см, но на балкон это может очень сильно повлиять. Из-за тяжести балкона на стойки при усадке оказывается не только его вес, но и вес всего каркаса сооружения. Это может вызвать перекос стоек. Для того чтобы этого избежать при возведении деревянного балкона необходимо следить за правильной техникой регулирования усадки. Таких техник существует три:

Используются укороченные на 10 см в высоте стойки, под которые подкладываются доски. На таких стойках строится балкон и после того, как дом полностью усядет, лишние доски выбиваются. Обычно используют 3-4 доски, которые по мере усадки удаляются постепенно.
Такие же укороченные стойки устанавливаются на специальные домкраты. Очень простой в эксплуатации способ борьбы с усадкой, ведь достаточно лишь изредка корректировать положение инструмента. Но такое недешевое устройство требуется для каждой стойки, которых может быть немало особенно при большой площади балкона.

Устанавливаются подходящие по размеру стойки, а по мере усадки здания брусья просто подпиливаются.

Балкон на выпуске строится по другому принципу – его основание возводится на выпускных наружу частях стены. Принцип очень хорош тем, что не требует работ по борьбе с усадкой сооружения, ведь части пола балкона фактически являются неотделимыми частями самой стены, а возможно и пола чердака или второго этажа. Выпуски изготавливаются из балок, которыми обычно выступают брусья сечением 150×100 или 150×150, также можно использовать оцилиндрованные бревна такого же размера. Сама внешняя часть балок, которая выступит основанием пола балкона, чаще всего остается на уровне от 1,5 до 2 метров длиной. Разумеется, должна оставаться часть бруса, которая будет утоплена в стену. Полученные параллельные балки соединяются продольными балками (лагами) с помощью металлических уголков.

Важно заметить: необходимо создать небольшой уклон, если вы не хотите в дальнейшем бороться с лужами на полу балкона от дождя или снега. После создания каркаса остается расстелить пол из обтесанных досок. Далее можно отделать пол террасной доской для создания комфортной поверхности. Помимо отсутствия необходимости борьбы с усадкой дома еще одним преимуществом балкона на выпусках является его независимость от террасы под ним. Балкон на стойках будет создавать определенное пространство под ним своими столбиками, которое практически никогда просто так не оставляют, и обустраивают террасу. А балкон на выпусках можно возвести с любой стороны дома, так как он не требует контакта с землей.

Материалы

Речь будет идти исключительно о древесных материалах в создании балкона. Было бы странно делать балкон из какого-то другого материала при том, что дом возведен полностью из брусьев или бревен. Тем более, древесина действительно лучше других справляется с ролью материала изготовления балкона. Как минимум, если пол балкона сделан, например, из железобетона, то он часто ощущается холодным, на нем наблюдаются участки с повышенными перепадами температуры и т.п. С деревом такого нет – оно известно своими хорошими теплоизоляционными характеристиками.

Деревянные балконы обладают меньшим весом, чем варианты, изготовленные из не биологических стройматериалов. По этой причине именно такую пристройку из древесины, как правило, можно возвести в любых случаях, даже если балкон не указывался в плане. Дерево отлично подходит для создания ограждений: из него получаются привлекательные стойки, поручни и перила на любой вкус. На деревянном балконе имеются широкие возможности для создания оригинальных перил и балясин. Брусья и бревна хорошо смотрятся как в вертикальном виде, так и параллельно полу.

Для строительства применяются лиственница, сосна, дуб, ель и кедр. Чаще всего применяется лиственница, так как она характеризуется высокой твердостью, надежностью и стойкости к возгоранию. Кроме того, при создании балкона важны устойчивые свойства защиты от влаги и гниения, лучшими показателями в которых обладает именно лиственница. Другие деревья также без каких-либо проблем можно применять, но им свойственны уже собственные особенности. Сосна считается простым обработке податливым материалом, она хорошо показывает себя в условиях повышенной влажности. Дуб и кедр – обоим породам свойственна высокая прочность, но повышенная стоимость по сравнению с другими вариантами. В свою очередь, ель остается достаточно «мягким» материалом и неповторимым светлым оттенком.

Обработка балкона

Деревянные дома строятся недолго, хорошо держат тепло и дарят уют, а самое главное – при правильной и регулярной обработке служат иногда дольше любых других жилых сооружений. Только правильная защита древесины позволяет сохранить первозданный вид здания очень долго. Стены, крыши, перекрытия, окна и прочее нередко защищены в несколько слоев, но такой же кропотливой защиты требует и деревянный балкон. Тем более он, по сути, является внешней жилой частью, потому для него требуется особая внимательность к защите от погодных условий. Особенно важна гидроизоляция балкона, в частности на дачах – местах не постоянного жительства. Кроме того, важно утепление балкона, если он будет полностью закрываться от внешнего влияния.

Гидроизоляция открытого балкона направлена, в первую очередь, на защиту пола. Защититься от попадания влаги и рисков гниения, плесени и грибков можно несколькими способами. Применяются рулонные, жидкие, мембранные и пленочные методы гидроизоляции. В выборе метода основными факторами выступает бюджет, особенности конструкции, а также важный момент – этап это строительства или обработка проводиться уже в давно возведенном здании. Процесс нетрудный: поверхность подготавливается, укладывается слой гидроизолятора, устанавливается пол и обрабатывается антисептическими и другими необходимыми составами. Нельзя забывать про уклон для отхода воды, который обычно составляет всего несколько сантиметров от одного конца (стен) ширины пола до другого (ограждения). Такой наклон никак не влияет на повседневную эксплуатацию, практически не ощущается человеком.

В закрытом балконе обработке наравне с полом подвергается потолок, а также, часто в меньшей степени, стены. Наилучший вариант гидроизоляции закрытого балкона – нанесение полиуретановой мастики. Дорогой, но более эффективный метод, чем рулонные гидроизоляторы. Еще одной важной частью обработки закрытого балкона или лоджии является утепление, если место будет использоваться зимой. Таким образом, классическая защита поверхностей закрытого деревянного балкона представляет собой: перекрытие с нанесенным жидким гидроизолятором, далее идет утеплитель, после него гидробарьер, рулонный изолятор, обрешетка и отделка. Кроме рулонных изоляционных материалов и минеральной ваты для утепления закрытого балкона важно установить хорошие евроокна.

Создать подходящие условия для долговечного срока службы деревянного балкона не так трудно. Достаточно изучить особенности выбранного стройматериала и СНиП. Кроме того, всегда можно обратиться к специалистам.

Как сделать балкон в дачном доме своими руками | Своими руками

Содержание ✓

✓ 4 плюса балкона
✓ 4 Минуса балкона
✓ Где и когда нужен балкон
✓ Основные требования к балкону
✓ Идеальные формы для балкона
✓ Конструкции и материалы для балкона
✓ Типы конструкций балкона
✓ Внимание, сырость!
✓ Балкон как украшение дома

Балкон может украсить дом и сделать его более комфортным, а может превратиться в источник дополнительных расходов при строительстве, а потом практически не использоваться Попробуем разобраться в плюсах и минусах этого сооружения.

Балконом называют площадку, выступающую из стены, имеющую с трех сторон ограждения и перила.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Предназначено это сооружение для того, чтобы можно было отдохнуть на свежем воздухе, не выходя из дома.

О балконе мечтают многие, однако на поверку оказывается, что в двухэтажном доме без балкона можно спокойно обойтись, поскольку несложно спуститься со второго этажа и выйти на террасу.

И вообще, в наших широтах открытый балкон используется в лучшем случае полгода, а в остальное время не только простаивает без употребления, но и требует средств на эксплуатацию.

В целом, ответ на вопрос, нужен ли балкон, зависит от образа жизни членов семьи.

4 плюса балкона

1. Красота фасада. Дополнительный элемент, разбивающий монотонность фасада

2. Дополнительное место для отдыха, когда хочется уединиться, лень или нет возможности спускаться.

3. Живописный вид.

Эти ожидания оправдываются только в том случае, если балкон выходит на берег реки или лес, а не на соседний участок

4. Дополнительная площадь, которой всегда не хватает

Ссылка по теме: Дачный балкон своими руками – подробный чертеж

4 Минуса балкона

1. Требует гидроизоляции пола. Снег и дождевая вода скапливаются на полу, углы загнивают и плесневеют

2. Нарушает инсоляцию помещений. В примыкающую к балкону комнату попадает меньше солнечного света

3.Усложняет конструктивное решение фасада. В итоге его строительство и техническое обслуживание обходятся дороже

4. Увеличивает теплопотери. Балконная дверь — это большая площадь остекления плюс частое открывание

СОВЕТ
Не стоит делать балкон, выходящий на шумную улицу или близко расположенный фасад соседнего дома. В детской комнате балкон станет источником повышенной опасности и большую часть времени будет закрыт.

Где и когда нужен балкон

Наиболее часто балкон размещают на парадном фасаде здания. В этом случае он может служить козырьком над входом в дом. Такое расположение удобно еще и тем, что стены помещения под балконом (тамбур, веранда или терраса) могут стать опорой для балконной плиты. Основной недостаток данного варианта – недостаточная уединенность. Чаще всего главный вход ориентирован на улицу, и отдыхать на балконе не получится.

Для приватного отдыха полезнее будет балкон, обращенный в сад, – в спальне курящего человека, в комнате пожилого человека, которому трудно спускаться вниз, в кабинете – для кратковременных перерывов во время работы.

Балкон также может понадобиться, если участок маленький и места для отдыха недостаточно. В этом случае крышу над террасой можно заменить балконом.

Основные требования к балкону

Балкон должен иметь минимальную ширину не менее 80 см. В этом случае на нем можно будет не только стоять, но и сидеть. Для размещения комплекта мебели для отдыха (кресло, столик, шезлонг) желательна ширина от 120 см.

Если предполагается отдых двух и более человек, ширина должна составлять не менее 150 см. Балкон шире 105 см потребует дополнительной опоры в виде колонн или стен расположенного под ним помещения. Требованиям безопасности удовлетворяет балконное ограждение высотой не менее 105-110 см.

Допустимая ширина проема балконной двери – минимум 70 см. Можно сделать более широкий выход и даже двустворчатую дверь, однако нужно помнить, что любая выходящая на улицу дверь повышает теплопотери дома.

По условиям пожарной безопасности по сторонам от балконной двери и остекления необходимы глухие простенки не менее 120 см. В этом случае от эффектного остекления во всю стену лучше отказаться.

Идеальные формы для балкона

Чем проще форма балкона, тем легче его конструктивное исполнение.

Однако следует учесть, что узкие и длинные балконы неудобны в эксплуатации – на них невозможно расставить мебель. Широкие балконы позволяют разделить пространство на функциональные зоны и разместить в них необходимый комплект мебели, но потребуют дополнительных опор.

В принципе, балкон можно расположить в любом месте фасада дома. Но лучше, если он будет вписан в конструктивно-планировочную структуру здания и использует ее особенности. Эркеры, выступы и перепады в плоскости фасада можно эффектно обыграть при создании балконов необычных форм – полукруглых, трапециевидных и т. п.

Конструкции и материалы для балкона

Чтобы обеспечить прочность и безопасность балкона, к его проектированию лучше привлечь специалиста. Материал и вид несущих конструкций выбирают в зависимости от стеновых материалов и конструктивного решения здания.

Металлические и деревянные балки с уложенным поверх них деревянным настилом подходят для стен из любых материалов. В доме с каменными стенами используют железобетонные плиты или металлические балки. Существует несколько типов конструктивного решения балкона: консольный, приставной и опирающийся.

Типы конструкций балкона

1. Консольный, или подвесной, балкон крепится на балках, выступающих из наружной стены здания. Он ограничен по ширине, зато обходится без до пол н ител ьн ы х опор и может размещаться в любом месте фасада.

2. Опирающиеся балконы бывают разных типов. По сути это те же консольные балконы, но с дополнительными опорами в виде колонн, опирающихся на землю, либо в виде треугольных кронштейнов, переносящих нагрузку на стену дома. Конструкции с опорами не ограничивают ширину балкона и допускают применение любых материалов. Однако при таком конструктивном решении имеется опасность неравномерной усадки фундаментов стены и опор.

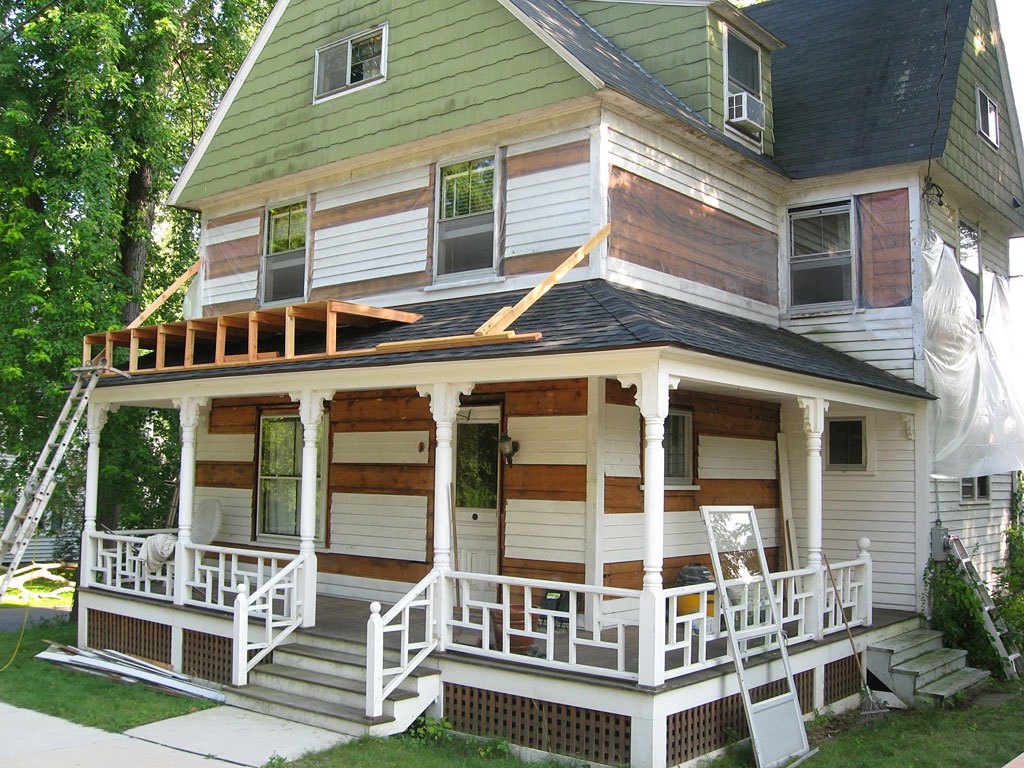

3. Приставной балкон пристраивается к уже существующему зданию. В этом случае балкон вместе с опорами представляет собой независимую конструкцию. Ограничения по форме и размерам балкона отсутствуют, но устройство под опоры отдельного фундамента требует дополнительных расходов.

Ссылка по теме: Балкон своими руками в частном доме

Внимание, сырость!

Самый важный вопрос устройства балкона – соблюдение уклона 2 % (2 см на 1 м длины) в сторону, противоположную от дома.

В противном случае на балконе будет застаиваться вода, которая повредит напольное покрытие. Поверхность консольной железобетонной плиты следует тщательно гидроизолировать, чтобы избежать коррозии арматуры, расположенной в ее верхнем слое. Правильно сделанная балконная плита имеет по периметру нижней поверхности слезник — канавку, препятствующую затеканию воды на стену.

При сплошном ограждении на балконе следует предусмотреть водоотвод. Настилая деревянный пол, доски располагают с промежутками для естественного стока воды и проветривания. Не следует забывать о порожке между уровнями полов комнаты и балкона. Чтобы талые или дождевые воды не затекали в комнату, его высота должна быть не менее 15 см.

Балкон как украшение дома

Как правило, балкон служит важным стилевым акцентом дома. В его отделке используют материалы, идентичные или гармонирующие с отделкой здания. Наибольшее внимание уделяется балконному ограждению.

В деревянном здании его чаще всего выполняют из дерева, нередко украшая балюстраду эффектной резьбой.

Впрочем, деревянные балконы уместны и в домах из других строительных материалов.

Универсальным ограждением является черная кованая решетка — ее используют в постройках практически любого стиля. В домах, выполненных в подчеркнуто современном минималистском духе, для ограждения часто выбирают хромированную сталь, стекло, пластик, композитные панели.

В навесах применяют тот же материал, что и на кровле. При недостатке солнечного света можно устроить прозрачный навес из поликарбоната.

На фото: 1. Консольный балкон на железобетонной плите 2. Приставной балкон на деревянных опорах 3.Консольный балкон на металлических балках

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как прикрепить настил к дому

Сводка: Майк Гертин подробно описывает наиболее распространенные требования к ригелю и боковым связям для строительства настила в большинстве домов, включая расположение и расстояние между шурупами, а также детали крепления для 1500 фунтов. . и 750 фунтов. соединители к массивным пиломатериалам и к веб-фермам и двутавровым балкам. Статья включает помеченные иллюстрации деталей подключения, как указано в DCA 6 и Международном жилом кодексе.

Даже 12-фут. на 14 футов. 9Бухгалтерская книга палубы 0004 должна выдерживать как минимум две тонны — это много для одной доски, привинченной к стене дома. В дополнение к гравитационным нагрузкам мы также должны убедиться, что настил может выдерживать боковую нагрузку, которая представляет собой горизонтальную силу, которая оттягивает настил от дома. В течение многих лет международный жилищный кодекс (irc) давал нам только критерии эффективности: «Там, где поддерживается внешняя стена, настилы должны быть жестко закреплены на основной конструкции и рассчитаны как на вертикальные, так и на боковые нагрузки». Если вы не наняли инженера для проектирования ригелей и приспособлений для боковой нагрузки или не знали, как применять инженерные принципы, вы не смогли бы грамотно спроектировать и смонтировать настил, соответствующий нормам, к дому.

Большинство из нас теперь полагаются на предписывающие таблицы и иллюстрации для создания структурно надежного приложения к бухгалтерской книге , соответствующего кодексу. Существует три основных источника: предписывающие меры, изложенные в irc, инструкции, предоставленные производителями крепежных изделий или инженерных пиломатериалов с отчетом службы оценки международного совета по нормам и правилам (icc-ESr), или «утвержденное» техническое руководство, предоставленное отраслевой ассоциацией.

Существуют различия в размерах палубы и нагрузке, каркасе дома и предпочтениях проектировщика палубы и строителя палубы. Мы не можем описать каждый сценарий в короткой статье, но вот наиболее распространенные требования к бухгалтерской книге и боковым связям для строительства террас в большинстве домов. Некоторые юрисдикции кодекса разработали свои собственные нормативные требования к приложениям к бухгалтерским книгам и могут запрещать некоторые из представленных здесь решений. Проконсультируйтесь с местным чиновником по строительным нормам и правилам, чтобы убедиться, что вы следуете местным нормам и правилам. Кроме того, помните, что правильная прошивка бухгалтерской книги является ключом к безопасной и долговечной колоде. Для ясности на рисунках в этой статье не показаны детали WRB или мигания. Смотрите мои пошаговые видео в Ultimate Deck Build для некоторых из них.

Основы ригелей

Указанное расположение винтов с запаздыванием или сквозных болтов обеспечивает наличие достаточного количества бревен над верхним рядом креплений и достаточное количество краевой балки под нижним рядом креплений, чтобы уменьшить расщепление. Кроме того, существуют минимальные и максимальные расстояния между двумя рядами креплений. Также требуются надлежащие направляющие и зазорные отверстия, а крепежные детали должны быть изготовлены из оцинкованной горячим способом или из нержавеющей стали. Утопленные головки не допускаются, равно как и болты с квадратным подголовком.

Таблица креплений, представленная в IRC 2018 и более ранних версиях, не может использоваться для настила с нагрузкой от активного снега или грунта, превышающей 40 фунтов на квадратный фут, или постоянной нагрузкой, превышающей 10 фунтов на квадратный фут. IRC 2021 года имеет графики крепления для снеговых нагрузок до 70 фунтов на квадратный фут. Соединения должны позволять осмотр, чтобы обеспечить расстояние между кромками и надлежащее заглубление (резьба за гайкой для болтов и за конусным наконечником для закладных).

Строители террас в заснеженных регионах часто строят террасы на 5–7 дюймов ниже уровня внутреннего пола, чтобы снег не скапливался у дверей, ведущих на террасу. Этого нельзя добиться при следовании таблице IRC из-за требуемых краевых расстояний.

Как насчет структурных винтов?

LedgerLOK от FastenMaster, SDWH и SDWS от Simpson, PowerLags от SPAX, серия WS от MiTek и структурные винты RSS от GRK имеют графики крепления к гроссбуху. В отличие от болтов или лагов, большинство конструкционных винтов, готовых к использованию в гроссбухе, включают в себя расстояние между крепежными элементами для спроектированных краевых балок. Некоторые из них подходят для динамической нагрузки более 40 фунтов на квадратный фут, что отлично подходит для районов с сильным снегом.

Для тех строителей настила, которые любят устанавливать настил на одну ступеньку ниже уровня пола дома, нижний ряд шурупов можно вкрутить в центр отвала или стеновой плиты (может потребоваться предварительное сверление). Некоторые производители разрешают монтировать гроссбух в шпильки, а не в ободную балку, что отлично подходит для лестничных площадок в середине стены. Эти менее распространенные приложения не широко освещаются в литературе по продуктам, поэтому лучше всего обратиться в службу технической поддержки.

Крепление ригелей к цельным пиломатериалам

Соединения с боковой нагрузкой предотвращают отрыв краевых балок от дома, что приводит к обрушению настила. Код предлагает два решения: два 1500-фунтовых. или четыре 750-фунтовых. соединители.

1500 фунтов. соединители боковой нагрузки

1500 фунтов. соединители боковой нагрузки соединяют две балки пола или блоки внутри дома с двумя балками настила снаружи. Внутренние и внешние части скреплены непрерывным 1/2-дюймовым. стержень с резьбой. Соединители должны быть установлены не менее чем в двух местах на палубе, в пределах 24 дюймов от каждого конца палубы. Когда балки пола и балки настила не выровнены по горизонтали, вы можете наклонить стержень или установить блокировку, прикрепленную к боковой балке, чтобы привести их к более близкому выравниванию. Около 1500 фунтов. соединители не имеют достаточного смещения в своих монтажных пластинах, чтобы освободить фланцы подвески балки. Вы можете либо установить скрытую подвеску с фланцем на двух балках настила, к которым будут прикреплены соединители, либо привинтить блоки к сторонам балки, чтобы резьбовой стержень не касался фланца.

Для этого типа соединения с боковой нагрузкой иногда требуются отверстия в готовых потолках. Вы можете свести к минимуму количество необходимых исправлений, добавив небольшую панель доступа на потолке под тем местом, где крепится натяжная стяжка. Соединитель также можно установить снаружи, сняв часть балки обода. Когда балки палубы проходят перпендикулярно балкам пола, 1500 фунтов. коннекторы являются единственным предписывающим вариантом, одобренным IRC.

750 фунтов. соединители с последующей загрузкой

Поскольку они устанавливаются полностью снаружи, 750 фунтов. соединения с боковой нагрузкой быстрее и проще в установке. Соединение выполняется между балкой настила и грязевым порогом, верхней пластиной стены или стойкой стены. Один соединитель требуется в пределах 2 футов от обоих концов ригеля, с двумя дополнительными соединителями, равноудаленными между концевыми соединителями. Некоторые места установки и устройства блокировки проиллюстрированы в документации производителя, и методы установки должны соответствовать их инструкциям. К сожалению, 750 фунтов. соединители нельзя использовать, когда балки дома и настила перпендикулярны.

Если каркас пола параллелен, вы можете использовать 1500 фунтов. боковые связи просто для соединения балок пола и балок настила. Способы установки аналогичны, но для уточнения деталей обратитесь к соответствующему производителю. Вы также можете установить четыре 750-lb. галстуки.

Если каркас пола перпендикулярен, можно использовать тот же 1500-фунтовый. боковые связи. Установка отличается и требует установки внутреннего соединителя во второй пролет балки на блокировку, установленную между балками.

С внешней жесткой пеной вы можете сделать сборку в соответствии с нормами, просто исключив слой пены за ригелем. Это позволяет вам использовать предписывающие требования к застежке и промежутку, описанные в IRC и DCA 6. 1500-lb. методы боковых связей такие же, как и при сборке без пены. Вы также можете использовать четыре 750-фунтовых. боковые связи, предполагая, что балки дома и настила параллельны, а
винты встроены в каркас на 3 дюйма.

С толстым наружным жестким пенопластом, кирпичом, камнем, приклеенным камнем или штукатуркой детали крепления ригеля усложняются. Руководство по строительству REMOTE Центра исследования холодного климата предлагает один вариант, используя опорные блоки и сквозные болты для крепления ригелей на расстоянии до нескольких дюймов от стены. Не существует предписывающего руководства по расстоянию между болтами и блоками, поэтому вам потребуется, чтобы инженер-строитель адаптировал систему к каждой ситуации. Вы также можете построить отдельно стоящую террасу, которая часто дешевле, чем инженерное решение.

Имеющиеся в наличии альтернативы

Запатентованные методы крепления ригелей, включая кронштейн для настила Maine (показан), кронштейн для настила Metwood MTW и кронштейн для кирпича BR, часто могут решить определенные трудности с установкой ригелей, возникающие из-за толстой облицовки.

Крепление ригелей к решетчатым фермам и двутавровым балкам

Монтаж палубного ригеля к системе ферм перекрытий с открытой стенкой довольно прост. Ассоциация структурных строительных компонентов (SBCA) предоставляет подробную информацию. Варианты крепления: 1⁄2 дюйма. оцинкованные шурупы или болты с шестигранной головкой. Расстояние одинаково для обоих вариантов, и вы не можете использовать фирменные структурные винты. Расстояние между крепежными элементами составляет 24 дюйма, 12 дюймов или 8 дюймов по центру, что совпадает с
типичное расстояние между фермами 24 дюйма по центру. Ригели, установленные на системах перекрытий и ферм, должны быть размером 2×10 или 2×12, даже если настил обрамлен балками 2×8 или 2×6. Крепежи должны располагаться таким образом, чтобы избежать повреждения или проникновения в пластины фермы, и вы не можете прикреплять
к ленточной доске.

Если фермы параллельны, расстояние между крепежными элементами и детали зависят от расстояния между балками. Когда расстояние между ригелем и крепежом составляет 24 дюйма по центру, в конец каждой фермы вкручивается болт или винт. На 12-дюймовом. или 8-дюймовый. между фермами для дополнительного крепления укладываются «ключевые блоки» из двух 2х4. Первый слой ключевых блоков разрезается так, чтобы он помещался между ленточной доской и грязевым порогом или верхней пластиной. Второй слой 2 × 4, который доходит до верхней части ленточной доски, прибит к задней части для дополнительной поддержки. Если ригель опирается на каркасную стену с единственной верхней пластиной, ключевые блоки должны совпадать с нижними стойками.

Если фермы расположены перпендикулярно, часто указывается концевая ферма, обеспечивающая вертикальные элементы, расположенные на расстоянии 8 дюймов, 12 дюймов или 16 дюймов от центра вместо диагональных стенок, обычных для стандартных ферм. В этих случаях гребень настила крепится непосредственно к вертикальным элементам. Если концевые фермы имеют диагональные элементы, как и остальная часть перекрытия, блокировку можно установить между верхним и нижним поясами, но то, как это будет сделано, должно быть указано производителем фермы или инженером-строителем.

Если двутавровые балки параллельны балкам настила, соединение с поперечной нагрузкой аналогично соединению, используемому для массивных пиломатериалов, но оно включает 3-фут. кусок 2×6, прикрепленный к боковой стороне балки шестнадцатью гвоздями 10d и девятнадцатью гвоздями 8d через обшивку в балку. Резьбовой стержень можно наклонить горизонтально или вертикально до 1 дюйма на 12 дюймов для облегчения установки. Эта деталь предоставлена производителями DCA 6 и двутавровых балок.

Если двутавровые балки расположены перпендикулярно балкам настила, соединение с боковой нагрузкой затруднено. Simpson’s Stronge-Tie DTT2Z требует блокировки между бортовой доской и внутренними двутавровыми балками, выступающими на 6 футов вглубь системы пола с 1500-фунтовым. разъем установлен на самом дальнем блоке. DTB-TZ от MiTek должен доходить только до второго пролета балки, что делает его менее инвазивным. К сожалению, вы не можете использовать четыре 750-фунтовых. соединители боковой нагрузки. Для установки блокировочных и боковых связей требуются большие отверстия в существующих потолках с последующим ямочным ремонтом и покраской. Один из вариантов — построить отдельно стоящую палубу, которая не требует ригеля или боковых связей.

Бетон и кирпичная кладка

В Руководстве по строительству настила округа Фэрфакс, штат Вирджиния, приведена таблица с рекомендациями по креплению ригелей настила к монолитному бетону или полностью залитому цементным раствором цементно-песчаному бетону с использованием 1/2-дюйм. клейкие анкеры или клиновые анкеры. Для того, чтобы использовать эту деталь, вам необходимо получить разрешение от местного должностного лица кодекса. Соблюдайте минимальную глубину и расстояние до края, предписанные производителем анкеров. В дополнение к клиновым анкерам и клейким анкерам, Simpson Strong-Tie из нержавеющей стали Titen HD можно использовать для крепления ригеля к монолитному бетону или цементированному бетону. Примечание: нельзя использовать стандартный оцинкованный Titen HD.

Округ Фэйрфакс также разрешает крепление ригелей к полым CMU с помощью клейких анкеров и «экрана» (сетчатой трубки) внутри для удержания клея. Следуйте инструкциям производителя клеевой анкерной системы.

Фотографии предоставлены Чарльзом Бикфордом; рисунок любезно предоставлен Кристофером Миллсом.
