Дюбели распорные пластиковые. Конструкция, особенности монтажа

Дюбель распорный представляет собой пластмассовую либо металлическую крепежную деталь. Его основное предназначение – прочная фиксация компонентов конструкций, выполненных из пластика, древесины, а также из металла к кирпичным, каменным и бетонным основаниям. Еще одна сфера применения – монтаж элементов навесного типа к листовым облицовочным материалам. Этот крепеж используется в больших объемах в ходе сборки каркасов систем из гипсокартона: дюбели сначала продевают сквозь гнезда в оцинкованном профиле, после чего их забивают в установочную базу. Такие детали являются весьма востребованными для осуществления крепления элементов интерьера к несущим вертикально расположенным основаниям и, кроме того, при монтаже корпусной мебели. Совокупность этих факторов обусловила высокую популярность крепежа данного вида на современном рынке метизов.

Конструкция

Конструкция дюбеля распорного включает:

• Минимум два подвижных клина.

  Перемещение каждого в пространстве осуществляется независимо один от другого;

• нераспорную часть. Ее предназначение – соединение в одной точке клиньев. В этой части – своего рода гильзе – имеется отверстие под саморез, шуруп или специальный гвоздь.

Принцип действия крепежа данного вида основан на силе трения. Это физическое явление появляется от раздвижения подвижных клиньев в ходе установки в нераспорную часть вышеуказанных крепежных изделий.

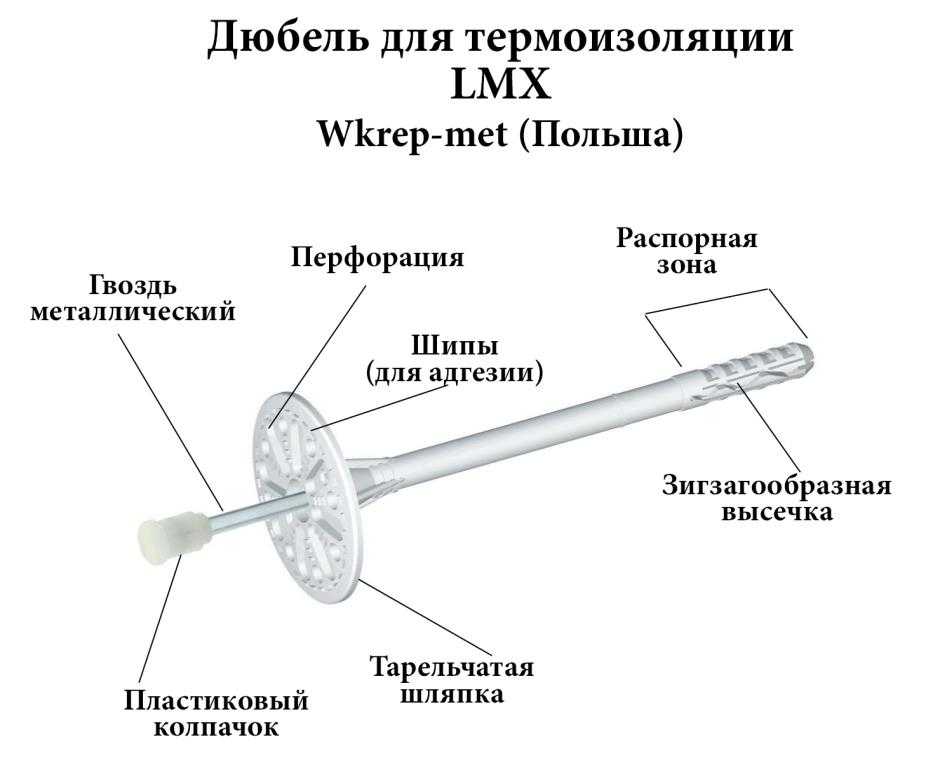

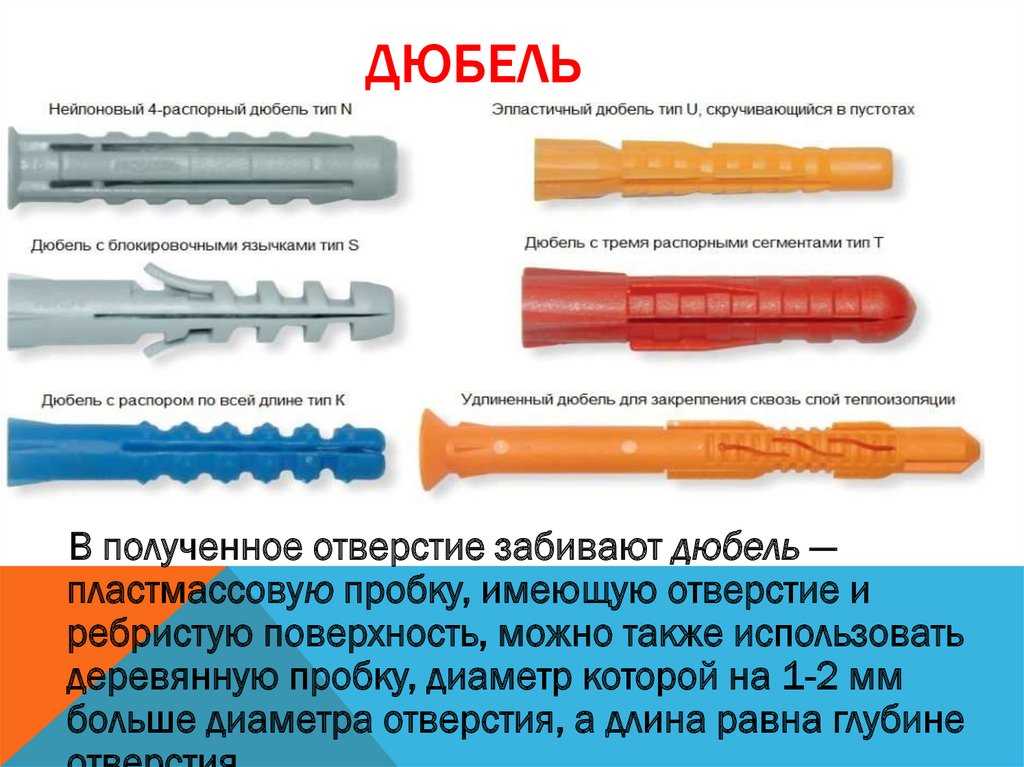

Ниже представлено изображение обычного распорного дюбеля.

Рассмотрим особенности его компонентов.

Нераспорная часть. При проникновении сквозь нее метиза, форма этой гильзы остается неизменной. Данный сегмент оказывается в теле подлежащего креплению элемента конструкции, то есть там, где в формировании прочного сцепления нет необходимости.

Помимо этого, нераспорная часть препятствует контакту металла установочной базы с материалом изготовления крепежной детали.

Предназначение дюбеля определяет длину самой гильзы.

• При условии, когда крепеж будет проходить сквозь теплоизолирующий слой либо пустоты, длина нераспорного сегмента должна быть значительной.

• Для крепления элементов небольшой толщины подойдет дюбель с гильзой малой длины.

Распорная часть. Другое название – часть рабочая. Данный сегмент дюбеля при вхождении в него крепежного элемента свою форму меняет. Как правило, клинья разжимаются, входят в плотное соприкосновение со стенками отверстия, за счет чего увеличивается сила трения. Но существуют и другие конструкции распорной части, как, например, у дюбеля-«бабочки»: его этот отрезок меняет конфигурацию, как-бы складывается, прижимаясь одновременно к тыльной стороне хрупкого листового материала – таковым может быть, в том числе, и гипсокартон.

За формирование соединения отвечает именно эта часть крепежного элемента.

Дополнительные компоненты. Распорные качества дюбеля улучшают такие элементы, как:

• элероны, усики, шипы. Их называют стопорными, поскольку они препятствуют прокручиванию всего изделия при установке;

• зубцы различной конфигурации и разных размеров, выступы и т.д. Эти элементы получили название «распорные». За счет них формируется более плотное внедрение в стенки монтажного гнезда тела дюбеля, и они противодействуют его вырыванию из материала установочной базы:

• осевые. Обычно – это канал, способствующий сохранению осевого направления втулки;

• прорези, проделанные на поверхности втулки. Проходят они по всему распорному сегменту дюбеля. Такая конструкция облегчает деформирование тела данного изделия. Чем прорезей больше – 2, 3, а то и 4 – тем на материал основы втулкой продуцируется более равномерное давление.

Установка распорных дюбелей

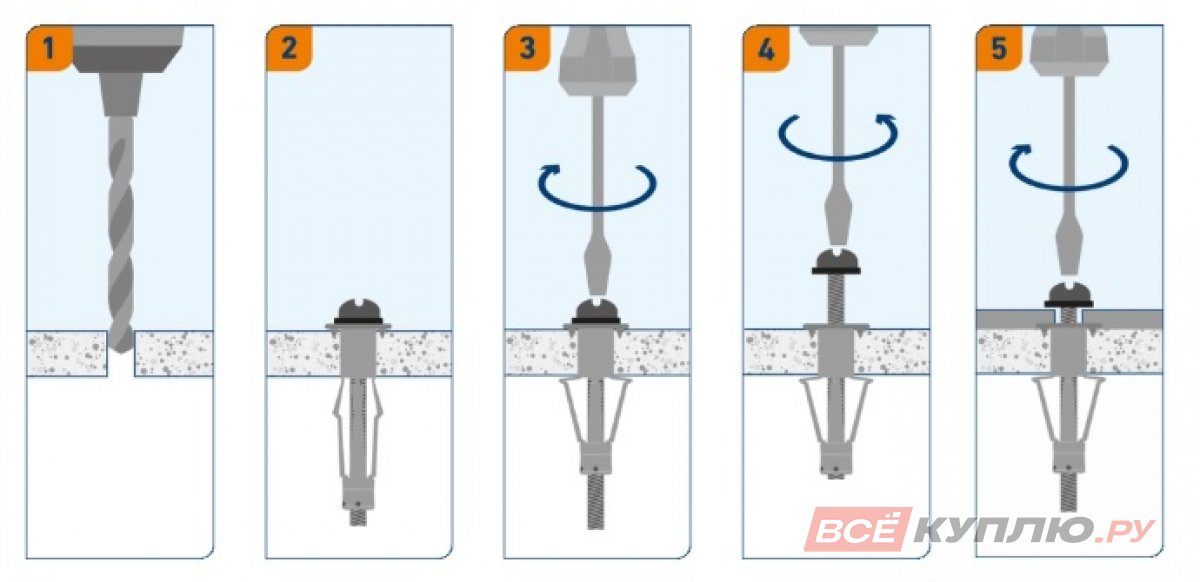

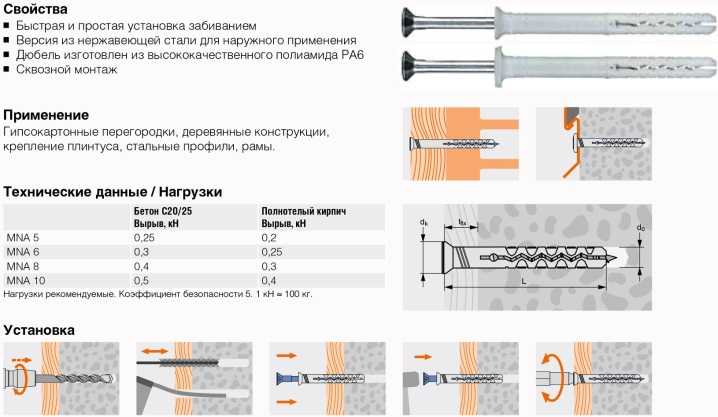

Для простоты усвоения процедура установки крепежа данного типа методом сквозного монтажа представлена в картинках.

На первом этапе просверливаются отверстия одновременно в материале подлежащего креплению элемента конструкции и в установочной базе. По его завершению гнездо в основании нужно прочистить с помощью, например, насоса, от образовавшихся осколков бетона, кирпича, либо строительного камня, а также от пыли.

Далее нужно ввинтить шуруп в дюбель, так, чтобы его конец не покинул пределы нераспорной части. После этого с помощью молотка вся эта конструкция забивается в основание до полного прилегания поверхностей прикрепляемой детали и установочной базы.

На завершающем этапе шуруп полностью вкручивается в дюбель. В результате клинья распорной части разойдутся, за счет чего сформируется надежное крепление.

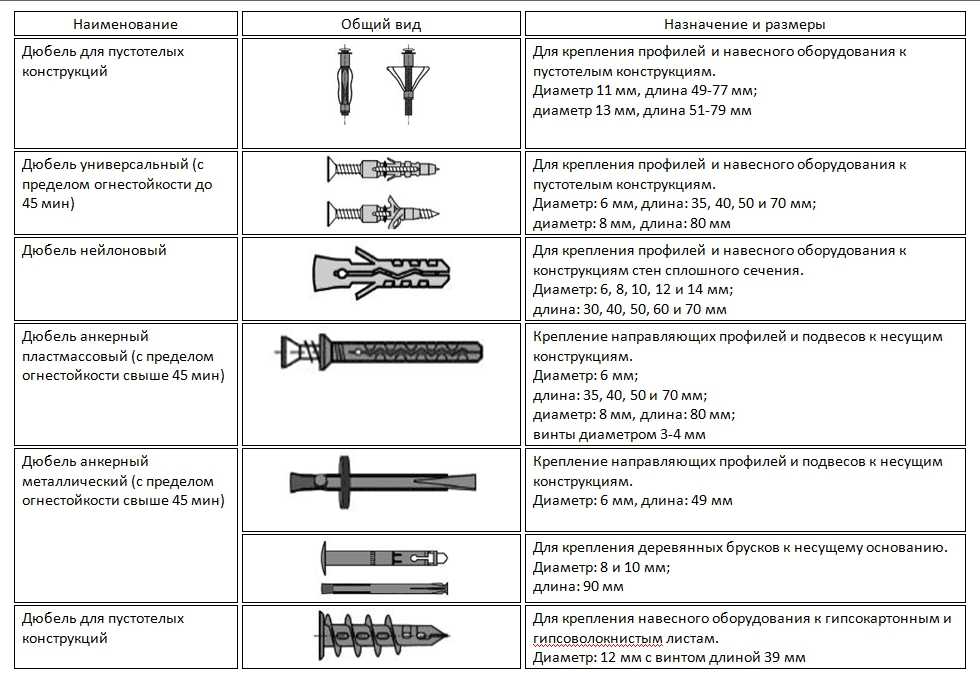

Разновидности по материалу изготовления

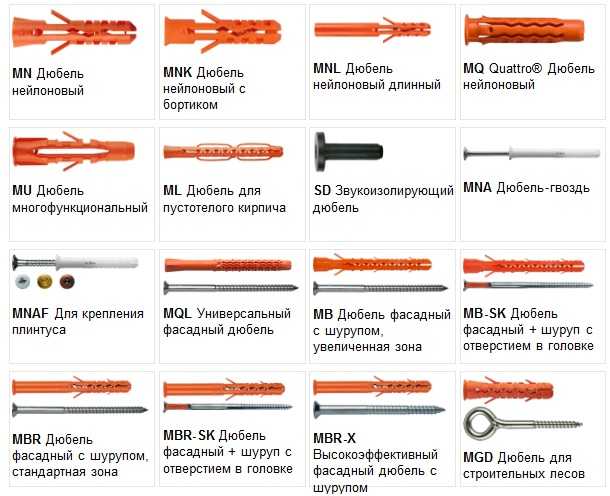

Большинство моделей распорных дюбелей производятся из пластмассы. Объяснить это можно так: прочность формируемого скрепления во многом является характеристикой производной от силы и легкости деформирования. При этом, отличительной особенностью пластика является совокупность таких качеств, как эластичность и вязкость, подкрепленных большей способностью к деформации без потери основных привлекательных свойств в сравнении с иными материалами. Причем самому пластику демонстрировать некие экстраординарные показатели не нужно: для производства крепежа используются наиболее доступные полимеры.

• Нейлон – он же полиамид. Плотность этого вязкого, прочного и жесткого материала составляет1,14 г/см³.Он нечувствителен к повреждениям механического характера, слабо изнашивается и проявляет повышенную устойчивость к воздействию вибрации. Дюбель из нейлона принято считать наиболее надежной и прочной крепежной деталью из всех полимерных. Основным недостатком является гигроскопичность нейлона. По этой причине монтировать изготовленный из него дюбель при отрицательных температурах окружающей среды или, в сырую погоду не допускается.

• Полипропилен. Отличительная особенность – повышенная износоустойчивость в сочетании с большой твердостью. Некоторые виды полипропилена плохо переносят воздействие низких температур. К нагреву этот материал проявляет стойкость большего уровня: его деформация начинается при температуре Т≥+145°С. Склонен к растрескиванию.

• Полиэтилен. У этого бесцветного полимера имеются такие привлекательные свойства, как устойчивость при контакте с кислотами и небольшой вес. Обладая приличной вязкостью, сохраняет свои качества даже после деформации. С точки зрения электропроводности входит в группу диэлектриков. Не подвержен негативному воздействию коррозии. Но без недостатков и здесь не обошлось. Со временем полиэтилен стареет, что сопровождается его растрескиванием.

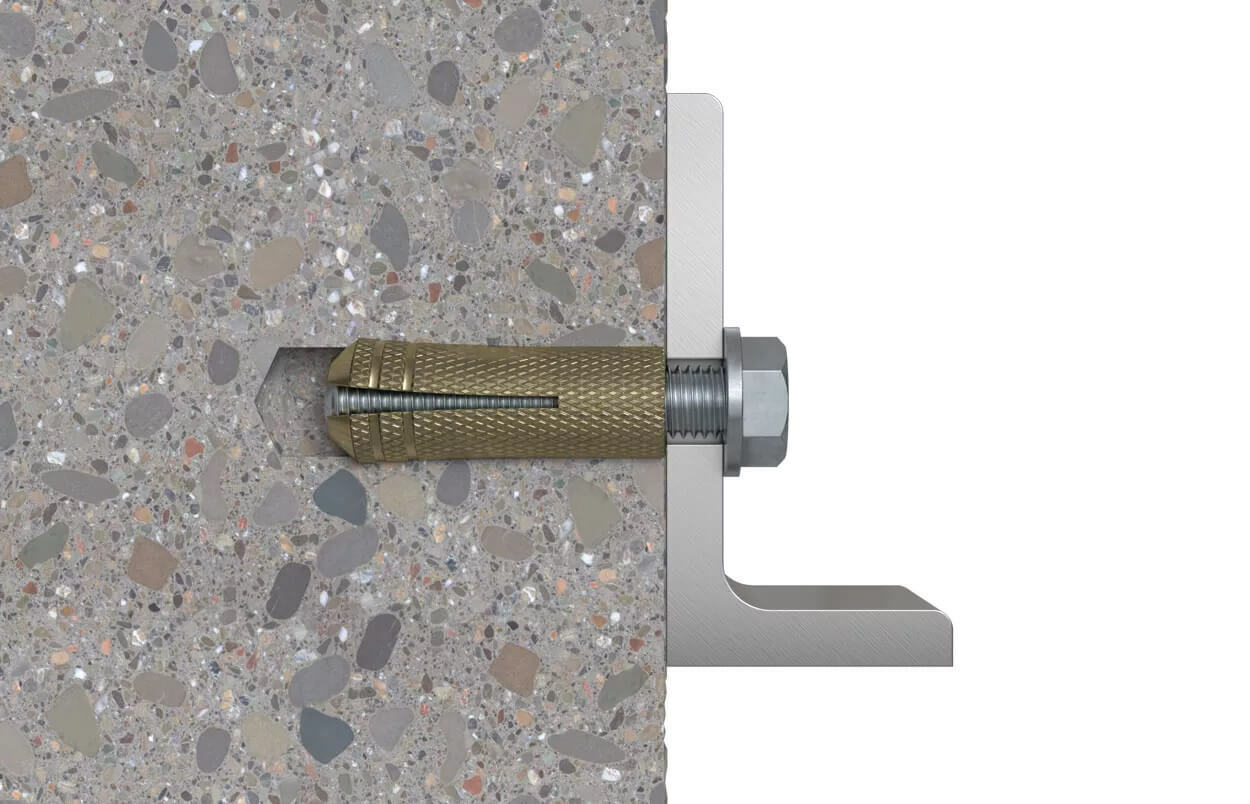

• Металл. Конструктивное исполнение металлических дюбелей во многом совпадает с формой полимерных изделий. Но на рынке метизов они встречаются реже. Причина очевидна: металлу присущи жесткость и большая прочность, ввиду чего он менее вязкий и упругий. Поэтому достигать деформации, сопоставимой с пластиком, без потери своих основных качеств, он просто не в состоянии. Однако металлическому крепежу характерна повышенная несущая способность, что может пригодиться в некоторых случаях. Для изготовления дюбелей используется сталь, как обычная углеродистая, так и нержавеющая. Другой популярный вариант –  производство таких элементов из латуни.


Нагрузка

При выборе дюбеля распорного нужно учитывать вид нагрузки, которая будет оказывать на него воздействие, а также корректно рассчитать мощность этого крепежа.

В бытовых условиях чаще всего встречаются внешние воздействия следующих видов:

• Динамическая нагрузка.  Образуется при эксплуатации спортивного оборудования, например, турника, шведской стенки, либо от передвижения по лестнице. Для обеспечения требуемой прочности скрепления отдавать предпочтение следует болтовым соединениям. Им характерна повышенная устойчивость к воздействию вибрации.

• Нагрузка горизонтальная, работающая на срез. Нагрузка данного типа возникает при креплении к стене массивных полок, навесных шкафчиков и других крупных конструкций. При подборе крепежа необходимо принимать во внимание массу изделия – рекомендуемая длина дюбеля в пределах 6 мм…10 мм. Устанавливать эту деталь в основание без пустот следует на глубину от 30 мм до 50 мм. Заглубление в материал со щелями или просто рыхлый (например, тот же гипсокартон) должно быть еще больше.

• Вертикальная нагрузка. Образуется при подвешивании к потолку кондиционера, инженерно-технических коммуникаций, осветительного прибора в виде люстры и т.д. Очевидно, что при идентичных рабочих параметрах крепежных элементов, глубина их проникновения в потолок должна превышать значение данного показателя по сравнению с монтажом в стену. В качестве примера приведем следующие цифры: когда диаметр дюбеля составляет 6 мм, входить в стену он должен на глубину не менее, чем 40 миллиметров; при монтаже в потолок заглубление должны быть равным либо превышать 60 миллиметров.

Заключение

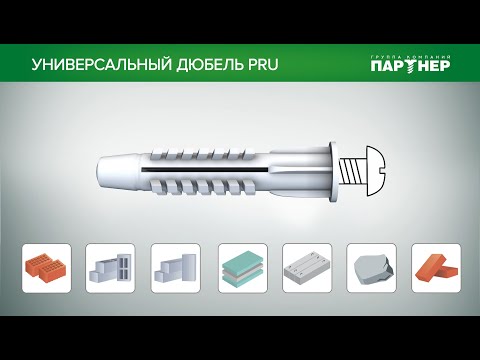

В заключение рекомендуем ознакомиться с полезным видео, рассказывающем об особенностях установки распорного дюбеля в рыхлое основание. Запуск ролика осуществляется стандартно: после наведения курсора на ниже размещенное изображение, нужно будет выполнить действия, указанные в высветившейся вблизи от стрелки подсказке.
