Презентация растворы для кирпичной кладки: д.т.н.,профессор Менейлюк А.И., доцент Лукашенко Л.Э.”. Скачать бесплатно и без регистрации.

Содержание

презинтация “Кладка в зимних условиях” | Презентация к уроку:

Слайд 1

Презентация на тему : Зимняя кладка Подготовил : студент 2 курса группы 9с-22 Кашенков Сергей Санкт-Петербург 2019 г.

Слайд 2

Определения Кирпичная кладка — вид кладки строительной конструкции, выполненной из кирпичей, уложенных определённым образом и обычно закреплённых между собой строительным раствором. Строительный раствор — это искусственный каменный материал, полученный в результате затвердевания растворной смеси, состоящей из вяжущего вещества, воды, мелкого заполнителя (песка) и добавок, улучшающих свойства смеси и растворов Противоморозные добавки — это специальные вещества, способствующие понижению температуры замерзания воды и, следовательно, затвердеванию бетона и растворной смеси при низких, отрицательных температурах . Высолы – это белый налет на кирпичах Тепляками – это временные сооружения, внутри которых ведутся строительные работы

Слайд 3

Способы кладки в зимних условиях : 1. Кладка кирпича способом замораживания 2. Кладка на растворах с химическими добавками 3. Кладка с последующим подогревом 4 . Кладка в тепляках

Слайд 4

Кладка способом замораживание 1. Применяется при высоте кладки не более 15м 2. Температура раствора во время кладки не должна быть ниже: 5°С при температуре воздуха –10°С, 10°С – при температуре воздуха от –10 до –20°С, 15°С – при температуре воздуха ниже –20°С. Для того чтобы температура раствора не успела опуститься ниже необходимой, кладку приходится осуществлять в сжатые сроки – раствор должен быть израсходован в течение 20-30 мин. 3 . Количество раствора должно быть на 20-30 мин. 4. В раствор горячую воду добавлять нельзя 5. Раствор хранить в утепленных ящиках 6. В углах и местах соединения поперечных и внутренних стен на уровне перекрытий укладывают стальные связи . 7. Облегченную кладку в зимний период лучше не производить . Перемычки только железобетонные 8. При перерыве в работе кладку накрывают гидроизоляционным материалом

Слайд 5

Кладка на растворах с химическими добавками Этот метод основывается на понижении температуры замерзания кладочной смеси , что позволяет твердеть ей при отрицательных значениях на градуснике. Поэтому к моменту замерзания растворный состав наберет до 20% проектной прочности. Если кирпичная кладка в зимних условиях ведется с добавлением противоморозных добавок в цементный раствор, то кирпич, укладываемый в дело, следует очистить от наледи, снега. Кладочная смесь должна быть положительной t , которую рассчитывают исходя из температуры воздуха . Химические добавки : -хлористый кальций -хлористый натрий -нитрит натрия -углекислый калий(поташ) -обыкновенная соль Недостаток противоморозных добавок- высолы на поверхности кладки

Слайд 6

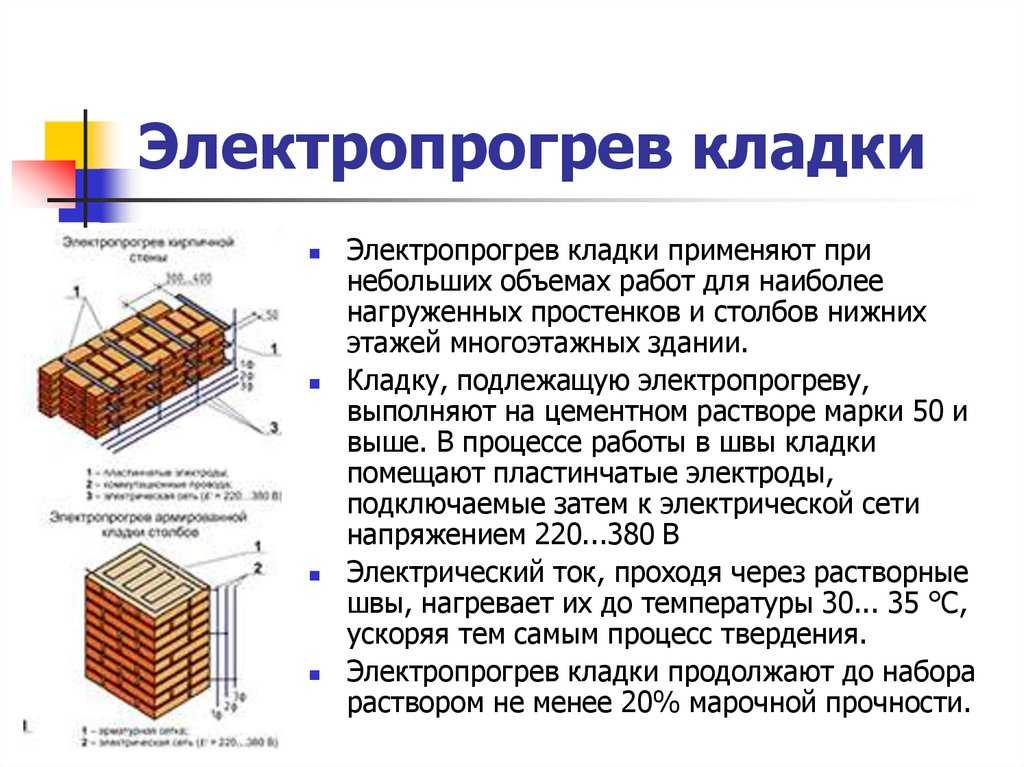

Кладка с последующим подогревом Он основывается на поддержании плюсовых значений t раствора с момента его укладки в конструкцию и до набора им 20% прочности по проекту. Для этих целей применяют электрический ток, теплый воздух или пар. Электропрогрев происходит с помощью электродов — их укладывают в швы кладки. Ток , проходя по электродам, выделяет тепло , что не дает растворному составу замерзнуть , и он набирает заданную прочность. В качестве электродов можно использовать арматуру диаметром 6мм. Напряжение тока и расстояние между электродами задают исходя из наружной t воздуха и размеров обогреваемой конструкции. Прогрев кирпичной кладки горячим воздухом , паром используется крайне редко из–за высокой стоимости (для теплоносителя требуется монтаж системы разводки). .

Слайд 7

Кладка в тепляках Тепляк возводят над всем зданием или над отдельной его частью, например фундаментом . Размеры тепляков зависят от вида используемых механизмов, количества складируемых материалов и габаритов строящегося здания . Для устройства тепляка используют прозрачную синтетическую ткань , натянутую на временный каркас . Тепляки могут быть в виде воздуходувной оболочки с избыточным давлением внутри 0.1…1 кІІа . Положительную температуру (не ниже 5°С) поддерживают внутри тепляка с помощью калориферов и воздухонагревателей . Кирпич и другие каменные материалы перед укладкой в конструкцию выдерживают в тепляке не менее суток . Кладку ведут на цементных или сложных растворах марки не ниже 25, доставленных в тепляки в подогретом состоянии. Технологические приемы кладки в тепляках такие же, как при работе в летних условиях. Конструкции, выложенные в тепляках, выдерживаются до приобретения ‘раствором необходимой прочности (обычно не менее трех суток.). Расходы на устройство и отопление тепляков удорожают строительство , поэтому такой способ кладки применяют при температурах до —50° С при соответствующем экономическом обосновании

Слайд 8

Источники : 1 . https://infourok.ru/prezentaciya-k-uroku-tehnologiya-kamennoy-kladki-po-teme-proizvodstvo-kamennoy-kladki-v-zimnee-vremya-2512827.html 2. https://remont-stroitelstvo77.ru/kirpichnaya-kladka-v-zimnix-usloviyax / 3. http://stroyinform.ru/techno/2737/59518 / 4. http :// www.vusnet.ru/sovety/kladka-kirpicha-pri-minusovyih-temperaturah.html 5. https://skb21.ru/lenta/articles/vysoly-problema-kirpicha /

Кирпичная кладка – презентация онлайн

Похожие презентации:

Кирпичная кладка

Производство каменной кладки

Технология кирпичной кладки стен с вентиляционными каналами толщиной в 2,0 кирпича по многорядной системе перевязки швов

Кирпичная кладка простенков по многорядной системе перевязки швов. Монтаж пустотных железобетонных плит покрытий

Инструмент, транспортирование и укладка кирпича

Технология процессов каменной кладки

Специальные виды кладки. Производство кирпичной кладки и организация труда каменщиков

Технология возведения кирпичных зданий

Кирпичная кладка

Каменные работы. Технологический процесс кладки лучковой перемычки

Тема: техническое
описание компетенции
«Кирпичная кладка»
Тема: Современные
материалы, инструменты и
оборудование для
кирпичной кладки.
Стандартные инструменты для каменной

кладки
Кельма (мастерок)
Это небольшая плоская лопатка, чаще
треугольной формы, с закругленными либо
острыми углами. Она имеет изогнутую рукоятку из
дерева, алюминия, пластмассы или резины.
Пластину-лопатку изготавливают из закаленной
или нержавеющей стали. Задачи кельмы —
укладывание раствора на кирпичные ряды, его
равномерное распределение, удаление лишнего
материала.

Молоток-кирочка
Это приспособление – комбинация из молотка и
кирки: с одной стороны его находится носок —
заостренная лопатка, с другой — обычный боек.
Таким инвентарем можно с легкостью колоть и
стесывать кирпич, удалять старую кладку. Рукоятки
бывают деревянными и прорезиненными. Вторые
более удобны, так как они способны гасить
вибрации, зато первые дешевле.
Расшивка
Это орудие труда занимается оформлением

швов кирпичной кладки. С помощью расшивки
контролируют их толщину, форму, убирают
излишки раствора. Внешне расшивка очень
напоминает кельму, но только с узким ножомпластиной, которая должна беспрепятственно
входить в пространство между кирпичами. Длина
инструмента обычно равняется 130-150 мм.
Ковш-лопата
При большом объеме работ для изготовления и
нанесения раствора используют не кельму, а
специальную массивную альтернативу — ковшлопату. Это емкость из металла, она напоминает
совковую лопату или ковшик, к которому
прикреплена не очень длинная ручка.

Цель
приспособления — ускорение и облегчение
нанесения смеси, если кладка широкая.
Контрольно-измерительный
инструментарий
Без ручных орудий труда справиться с каменной кладкой не получится,
однако не менее важна другая категория «помощников» — те
инструменты для каменной кладки, что контролируют ее корректность.
В набор входит элементарное правило, рулетка, уровень, угольник,
отвес.
Правило
Этот строительный инструмент — длинная
металлическая или деревянная рейка. Главное ее
отличие от «родственниц» — идеальная ровность.
Цель правила — выявление даже малейших
дефектов, определение крохотных впадин,
выпуклостей либо иных неровностей. Инструмент
прикладывают к ряду, затем проверяют его
прилегание к кладке по всей длине.
Строительный уровень
Это обязательный атрибут любого строительства,
не менее важен он при работе с кирпичом.
Самый распространенный тип инструмента —
простейший ватерпас. Это ровная планка с
вмонтированной колбой, которая наполнена
спиртом.

Пузырек воздуха, находящийся в ней,
показывает любое отклонение по горизонтали,

когда перемещается из центра.
Рулетка, отвес и угольник
Первый представитель не нуждается в рекламе:
об удобстве тонкой металлической ленты,
самостоятельно скручивающейся в рулон, знают
все. Отвес тоже прибор элементарный — это
груз, который подвешивают на нитке (капроновом
шнуре). Материал груза — алюминий либо
другой металл, резина. Оптимальная форма —
конусная гирька. С помощью отвеса быстрее
всего проверить вертикальность кладки, поднеся к
ней этот простейший инструмент.
Порядовка и причалка
Эти инструменты для каменной кладки применяют
для контроля ее правильности. Порядовка —
главный из них: это длинная «линейка»,
металлическая или деревянная. Ее устанавливают
в углах будущей конструкции (дома, печи, камина
и т. д.), затем наносят разметку, используя в
качестве стандарта высоту кирпича и ширину шва
— 65 и 12 мм (77 мм) соответственно.

Приспособления, облегчающие
работу
Для скорости работ, но не в ущерб качеству,
придуманы несколько интересных видов
инвентаря. Эти инструменты для каменной кладки
дают возможность с минимальными затратами
получить безукоризненные швы.
Что входит в набор для каменщика?
Так как в ведении мастера весь процесс с начала
до конца, то без дополнительных атрибутов
обойтись не получится. Понадобятся как
необходимые емкости, так и вспомогательные
инструменты для каменной кладки.
Инструменты для каменной кладки в большинстве
своем просты и незатейливы, но с ними нужно
обращаться правильно. Помимо самой работы очень
важно приготовить идеальный раствор, знать абсолютно
все нюансы, а это без опыта невозможно. Любая
теоретическая подготовка без большой практики
бессильна, если нет необходимых навыков. Поэтому
кирпичная кладка — тот вид деятельности, с которым

справится с блеском лишь каменщик-профессионал.
Камнерезный станок DIAM-800-SK/2.

2
Спасибо за внимание!

English Русский Правила

PPT – BT 202 Лекция 6 Каменная кладка Строительный раствор Презентация PowerPoint | бесплатно для просмотра

Об этой презентации

Примечания транскрипта и докладчика

Название: BT 202 Лекция 6 Каменная строительная раствор

1
BT 202 Лекция 6masonry ConstructionMortar
Лектор Leonie Matthews RM 630 T
926627715 Электронная почта L. Руководство BDA по успешной кирпичной кладке, 2000 г., 2-е место
ed )
2
Раствор

Смесь песка, цемента
/ или извести, воды, с добавками или без них или
химических добавок или
химических добавок или без них

3
Функции строительного раствора

Приспосабливается к разным размерам формы.
Общая толщина шва 10 мм
Обеспечивает прочность клеевого соединения – достаточную для
устойчивости к боковым нагрузкам обеспечивает общую
прочность между единицами.
Обеспечивает эстетический эффект при различных обработках швов
, пигментации, склеивании.

4
Important Properties of Mortar

Consistency
Durability
Ability to bond with masonry units
All of these can be significantly affected by
workmanship site practices

5
Workability

Best left to the каменщик (методы испытаний
обычно используются только в исследовательских целях
Слишком влажный или слишком сухой раствор, который трудно использовать
Наиболее подходящий раствор для каменщика
обычно придает кладке наилучшие качества.

(Руководство BDA по успешной кирпичной кладке, 2000 г., 2-е изд.
)
6
Водоудерживающая способность

При соприкосновении элементов кладки с мокрым раствором
определенное количество воды всасывается в блоки. Это движение
полезно для склеивания, но оно не должно быть настолько большим, чтобы оставить раствор с недостаточной влажностью
для правильного схватывания.

Способность строительного раствора удерживать достаточное количество воды
против всасывания агрегата называется водоудерживающей способностью
.
Хорошая водоудерживающая способность обеспечивает три преимущества
Ограничивает просачивание воды из раствора
Предотвращает быстрое затвердевание слоя раствора
перед укладкой блоков для следующего слоя.
Удержание достаточного количества воды в шве для
гидратации цемента

7
Контроль водоудерживающей способности

По выбору
соответствующий класс песка
состав раствора напр. Смешивание с более высокой долю
извести

8
Долговечности

, важная, как сила (классификация минометов
AS3700)
Повторяемое на конец
DERUBLITY DOVENTIONS AS CEMENT CENTERS DEVENTS

9 DEPURENT DREUBTION. Связь между элементами раствора

Важнее, чем прочность на сжатие
Определяет ветровую стойкость стены
землетрясение ее общую эксплуатационную пригодность
Разрушение каменных стен чаще происходит от
боковых нагрузок, особенно ветровой, чем от вертикальных
нагрузок

10
Прочность связи при растяжении

Улучшается за счет присутствия извести
Уменьшается за счет добавок, улучшающих удобоукладываемость
Не обязательно увеличивается при увеличении на
содержание цемента

11
Факторы, влияющие на прочность сцепления

Классификация песка – избыток частиц глины
снижает прочность сцепления
Кирпичный песок имеет высокое содержание глины, что
улучшает обрабатываемость. Однако при слишком высоком содержании глины
прочность сцепления может быть снижена.
Использование добавок может снизить прочность сцепления
Гидратация цемента

12
Состав

Традиционно указывается предписывающим образом
с указанием пропорций цемента, извести, песка
(cls)
Система классификации AS3700 состоит из
марок M1, M2, M3 M4 при слабом воздействии используется M2
Для несущих стен общего назначения используется M3.
M4 используется в тех случаях, когда требуется высокая прочность на сжатие
или высокая долговечность
раствор M1, используемый в исторических или реставрационных работах

13
М3

Цемент
Известь
Песок
Вода
Добавки

15
Цемент

3 Типы цемента
Общего назначения (тип GP) наиболее распространенный, подходит
для
высокое качество работ
несущие стены
состоит в основном из портландцемента
смешанные цементы (тип GB)
портландцемент с летучей золой или 1 доменная печь 900 шлак
Кладочные цементы
Зола-унос портландцемента, доменный шлак,
мелкомолотый известняк, строительная известь,
пластификаторы воздухововлекатели. Производитель должен
продемонстрировать соответствие характеристик
требования AS3700, особенно прочность.

16
Цементы с добавками Кладочные цементы не могут заменить цемент
типа GP в тех же пропорциях. Обычно
дают более медленное развитие прочности, более низкую конечную прочность
.
17
Известь

Свойства
пластичность
самозаживление мелких трещин в течение всего срока службы
хорошая связь с глиняными блоками
снижение скорости твердения, кирпичная кладка
поглощает незначительные движения во время строительства
обычно используется в виде сухой гашеной извести (порошка),
добавляется в раствор во время смешивания на месте.
Доступен в виде шпаклевки, но обычно
используется для отделочных работ, например. штукатурка для твердых стен
Раствор под землей не должен содержать известь, из-за реакции
с почвой.

18
Песок

Чистый органический материал без солей
Сортированный, поэтому не содержит слишком много глины и имеет
переменный размер частиц.
Небольшое количество глины улучшает удобоукладываемость
позволяет избежать использования патентованных пластификаторов

Сортировка песка
песка, проходящего через стандартный набор сит
Сортировка используется только в качестве ориентира. Опыт
является лучшим руководством
Общепринятым ограничением для хорошего кладочного раствора
с глиняными элементами является то, что песок не должен содержать
более 10, прохождение через сито 75 мкм не более
чем 1 остается на сите 2,36 мм
Для бетонных кальциево-силикатных блоков песок
должен быть чистым острым, использовать с водой
загуститель (тип метилцеллюлозы)
Проблемы высокого содержания глины
Окрашивание
снижение прочности раствора
липкая растворная смесь
износостойкость
удобоукладываемость

20
вода

смазка, позволяющая довести другие материалы в растворе
до рабочей консистенции
Вода не должна содержать взвешенных мелких частиц
растворенных солей или других соединений.
Испытание на подходящую питьевую воду
Вода вызывает гидратацию цемента
, отвечающую за прочность на растяжение и сжатие
долговечность.

21
Добавки

Неправильное использование добавок в кладочном растворе
является очень распространенным источником проблем. Наиболее распространенная ошибка
— передозировка воздухововлекающих агентов, приводящая к
чрезвычайно низкая прочность сцепления.
AS3700 ограничивает использование, следующие
разрешены
Пластификаторы воздухововлекающие добавки улучшают
удобоукладываемость. Воздушные пузыри воздухововлекающих устройств ведут себя
подобно шарикоподшипникам, повышая работоспособность.
Однако уменьшает контакт между кладочным элементом
и раствором, тем самым снижая прочность сцепления.

Метилцеллюлозные загустители воды улучшают качество воды
сохраняемость (для использования с бетоном кальций
силикатные блоки
Красящие пигменты
Замедлители схватывания
Связующие полимеры с повышенной прочностью сцепления, не
широко используемые в Австралии
заменитель извести

Добавки для окраски синтетических оксидов металлов
Смешивается с цементом для получения пигментированного раствора, который
покрывает зерно.
Как правило, не более 10 пигментов (по весу цемента
) не будут усиливать окраску.
Пигменты добавляют к общему содержанию мелких частиц в смеси
, поэтому могут влиять на удобоукладываемость
удержание воды (следовательно, прочность сцепления)
Жидкие суспензии удобны, но жидкая среда
может быть воздухововлекающим агентом.
Может произойти обесцвечивание пигментированного раствора. Общие
вызывает
слишком малое количество цемента
чрезмерное использование воздухововлекающих добавок
деградацию из-за агрессивной атмосферы или
влаги
окрашивание из-за высолов или химических отложений
Кирпичная кладка, 2000, 2-е изд.
)
25
Гидроизоляционные добавки
Не следует полагаться в качестве замены
мембранных влагонепроницаемых слоев, если только они не обладают сильными местными свойствами
доказательство того, что примесь
очень мало перемещается в основании, доказало свою надежность в работе
. Любая трещина в растворе разрушит водостойкий эффект
. Чрезмерное использование
приводит к снижению прочности раствора.
26
Отверждение
В отличие от армированного конц. отверждение кирпичной кладки не
распространено на месте. В целом масса построенной
полости кладки обеспечивает достаточную степень твердения
. Кладка должна быть защищена на месте
от слишком быстрого высыхания в жару
условия. Расчетная прочность на основе 7 дней
предполагает нормальную скорость набора прочности. Если высыхание
прерывает это развитие, то
требуемая прочность может быть не достигнута.
27
Смешивание
Для получения соответствующего состава раствора на месте
метод дозирования должен быть точным. Наиболее часто используемый
– это дозирование лопатой, но это
наименее точный. Различные насыпные свойства песка
, цементной извести.
www.brickbydesign.com/teach. html 2004,
Сентябрь 6
28
Объемное дозирование
мерных коробок позволяет избежать этой проблемы. Наилучший метод Засыпьте цементную известь
в нужных количествах в смеситель известного объема
, затем засыпьте песком. Расчеты объема
прямо вперед не изменятся, как только
будет установлено для микшера.
www.brickbydesign.com/teach.html 2004, сентябрь
6
29
13
- Время смешивания
- Мин. 6 минут (без макс.)
- Растворы с воздухововлекающими добавками не должны смешиваться более
  . Слишком много воздуха.
- Минометы нельзя использовать после начала установки
  . Начальное схватывание обычно происходит через один или два часа
  после смешивания в зависимости от условий.
30
Затирка
- Защищает арматуру от коррозии.
- Для этого необходимо полностью окружить стержни
  достаточным количеством цемента, чтобы обеспечить
  защитную щелочную среду.
- Цементный раствор необходимо смешать до консистенции заливки, чтобы
  убедиться, что стержни во всех карманах, полости стержней
  полностью окружены.
- Хотя высокое содержание воды снижает прочность
  для цементного раствора, важными факторами являются
- полное заполнение стержней
- единиц поглощает большую часть воды, уменьшает
  водоцементное соотношение обеспечивает улучшенное сцепление
- Повышение прочности цементного раствора сверх прочности
  единиц дает небольшой прирост прочности кладки 9Сборка 0013.
- AS3700 GROUT 12MPA Прочность на сжатие
31
7
32
8
33
3
3
34
После сочетания за Miting Boards.
11
35
9
36
Этажный стержень (этажный столб или измерительный стержень) используется для
определения вертикальной высоты рядов кирпича или блока
. Обеспечивает единообразие высоты для всей работы
. (Милтон Х., 19 лет.94)
6
37
- Веревка для поддержания горизонтальной линии залегания.
  Веревочная линия удерживается угловым блоком.
4
38
(Руководство BDA по успешной кирпичной кладке, 2000, 2 -й
ED)
39
Конечный финиш с использованием хариотного соединителя
5
400008
10
Concave Sail Or Sice Sail Mail Disle
400008
10
. Совместное совместное или изкое. 41
12
Вогнутое соединение или заутюженное соединение
42
1
Brick commons delivered to site
43
Bolster for cutting bricks
2
44
14
- Brickwork tools ( clockwise) trowel, gympie, cold
  chisels, cramps, jointer, bolster, chariot
  фуганок, булавка для струнной линии.
45
Ссылки
Лоуренс, С. 2001, Руководство по строительству глиняной кладки
, CBPI, Новый Южный Уэльс. Руководство BDA по успешной кирпичной кладке
, 2000 г., 2-е изд., Кирпич
Ассоциация развития, Лондон. CBPI Masonry
Teaching Package, апрель 2000 г., онлайн, доступно
www.brickbydesign.com/teach.html 2004 г., сентябрь
6
46
Slides
Slides 1-13 Shinners, N. Коллекция слайдов Slides
14,15 Molinari, L 1998, Mario Botta Public
Buildings 1990-1998, Skira editore, Milan
47
(нет стенограммы)
О PowerShow.com
Masonry 101 #3: Строительный раствор – Learn.masonrysociety.org

Этот урок представляет собой всеобъемлющее введение в строительные растворы для каменной кладки, особенно для тех, у кого практически нет опыта в каменной кладке, но возникает потребность в разработке или проверке проектов. В нем описывается назначение раствора, соединяющего элементы каменной кладки, и желаемые свойства свежего и затвердевшего раствора. В нем описываются материалы, из которых состоит раствор, и объясняется, как определяются, дозируются и смешиваются строительные растворы. Соображения по смешиванию обязательно включают в себя передовой опыт строительства в жаркую и холодную погоду, а также дополнительную осторожность, требуемую для цветного раствора, как в отношении материалов, так и в отношении требований к смешиванию. На этом занятии кратко описывается обеспечение качества и контроль качества строительного раствора, разница между ОК и КК, а также типичные требования к отчетности, связанные с этим. Будут кратко рассмотрены специальные растворы и ингредиенты, чтобы отметить различия с традиционными растворами, соответствующими стандарту ASTM C270.
Посмотреть другие курсы серии 01 000807 Masonry 101 Bundle , чтобы получить доступ ко всем 6 предметам со скидкой. Участники экономят дополнительно 50 долларов США от цены участника, а лица, не являющиеся членами, экономят 75 долларов США по сравнению с покупкой их по отдельности.
Общество является некоммерческой организацией, основанной на членстве, которая собирает, сопоставляет и распространяет информацию для улучшения проектирования, строительства, производства, использования и технического обслуживания каменных изделий и конструкций.
