Представим такую ситуацию: инвестору нужно оценить, акции какой компании наиболее стабильны в цене за последний месяц:
По этим графикам котировок напрашивается следующий вывод: цена акций компании А стабильнее, ведь ее цена меньше изменяется, чем цена компании Б.
Но на самом деле, данные на этих графиках одни и те же. Разница в масштабе вертикальной оси — обратите внимание, что она скрыта. Теперь посмотрим, как выглядят эти графики с вертикальной осью:
Чтобы не делать таких неверных выводов, в этом уроке мы изучим масштаб осей графика. Мы подробнее рассмотрим, как масштаб влияет на интерпретацию графика и от чего зависит выбор правильного масштаба. В итоге мы настроим масштаб графика продаж в Google Sheets. Понимание этой темы поможет не дать себя обмануть при решении аналитических задач.
Что такое масштаб осей графика
График помогает сделать выводы относительно показателей по горизонтальной и вертикальной осям.
При этом важен масштаб оси — это длина одного деления оси.
Например, если по горизонтальной оси время, то одним делением может быть день, месяц или год. А по вертикальной оси может быть любой интервал, особенно если это вещественные или целые числа. В зависимости от разброса данных можно задавать любой интервал, например, одно деление — 25 единиц.
Рассмотрим подробнее случай с акциями компании. Также посмотрим, как изменение масштаба влияет на интерпретацию графика. Для начала посмотрим, как выглядят исходные данные для построения графика в табличном виде:
Теперь посмотрим на первый способ построения графика:
На этом графике:
- Минимальное значение вертикальной оси — 0 единиц
- Максимальное значение вертикальной оси — 25 единиц
- Деление вертикальной оси — 5 единиц
При таком масштабе изменения от 0 до 5 единиц выглядят несущественными.
Выбор такого масштаба может быть оправдан, если с точки зрения бизнеса разница в десятичной и сотой частях числа не волнует инвестора.
Например, это цена в рублях, а изменения в копейках не будут стоить больших финансовых потерь. Но если это значения цен в тысячах, тогда такой график может оказаться неподходящим для анализа.
Рассмотрим второй вариант построения графика:
Здесь масштаб другой:
- Минимальное значение вертикальной оси — 18 единиц
- Максимальное значение вертикальной оси — 21 единица
- Деление вертикальной оси — 1 единица
На таком графике четче видны изменения между соседними точками. Если взглянуть на наши табличные данные, можно увидеть, что значения цен варьировались от 18 до 20. При таком диапазоне значений мы можем рассмотреть детальнее оси изменения графика.
Если бы наш инвестор рассматривал котировки не акций, а криптовалюты, то такой график мог быть полезнее. Цена на биткоин уже достигает 20 тысяч долларов, поэтому изменения на 100-500 долларов могли быть существенными для инвестиционного анализа.
Так на примере изменения масштаба вертикальной оси мы увидели, как может меняться интерпретация графика.
Теперь мы научимся правильно выбирать масштаб.
Как правильно настроить масштаб
Ключевыми параметрами в настройке оси являются минимальное и максимальное значение оси. Программы автоматически подбирают такие значения в зависимости от имеющихся данных. Однако такие настройки всегда следует проверять. Правильный масштаб зависит от бизнес-логики. Другими словами, масштаб выбирается исходя из того, что именно мы хотим показать.
Представим, у нас есть данные по объемам продаж товаров категории «Еда и напитки» одной фирмы за последние две недели.
Вот так программа автоматически подобрала масштаб при создании графика:
С одной стороны, график построен корректно. Но нельзя сказать это с уверенностью, ведь мы не знаем, зачем нужен этот график.
Допустим, руководитель этой компании хочет понять, насколько динамика продаж этой категории сопоставляется с похожими категориями. Нам известно, что объемы продаж по похожим категориям за тот же период достигали 2000 единиц.
Тогда будет справедливо изменить максимальное значение вертикальной оси на 2000:
При таком масштабе график сместился вниз, от чего стала видна реальная картина — продажи еды и напитков низкие по сравнению с похожими категориями.
Также видно, что изменения графика стали менее заметными, так как увеличилась длина деления. При максимальном значении в 1000 длина деления была 250, а сейчас — 500. Однако в этом примере было важно отобразить общую динамику в сравнении с другими категориями, поэтому детализацией изменений можно было пренебречь.
Следует помнить, что и минимальное значение не всегда равно нулю. Например, у компании каждый день продается не менее 200 единиц товаров данной категории, то рассматривать значения ниже 200 нет смысла — такие значения не встречаются на практике.
Получается, что для правильной настройки масштаба следует знать минимальную и максимальную величины показателя, которые зависят от логики поставленной аналитической задачи.
Как настроить масштаб осей графика в Google Sheets
В качестве примера изменим масштаб вертикальной оси графика продаж «Еда и напитки».
Минимальное значение изменим на 200, а максимальное — на 2000. Посмотрим, как это сделать в Google Sheets.
Для начала откроем файл с графиком в Google Sheets. Вспомнить, как это делается, поможет эта заметка из официальной справки Google
Проверяем, что график отобразился корректно. Нажимаем на кнопку в виде трех точек в правом верхнем углу. В появившемся окне выбираем «Изменить диаграмму»:
Далее в появившемся редакторе диаграмм выбираем «Дополнительные» настройки, чтобы настроить масштаб:
Находим интересующий нас раздел «Вертикальная ось» и нажимаем на него:
Задаем минимальное и максимальное значение оси:
На последнем скриншоте видно, что программа автоматически подобрала длину одного деления (200 единиц) и отобразила новый график.
Рассмотрим еще один способ, который в конкретном примере может быть удобнее.
Кликаем правой кнопкой мыши по графику, во всплывающем окне нажимаем на «Ось», а затем — на «Левая вертикальная ось»:
Должен отобразиться редактор диаграмм, в котором мы можем поменять нужные параметры:
Выводы
В этом уроке мы изучили, что такое масштаб осей графика.
Теперь вы знаете, как настроить масштаб так, чтобы он не привел вас к неверным выводам.
Напомним основные выводы урока:
- С изменением масштаба может измениться интерпретация графика. При одном масштабе изменения могут казаться значительными, при другом — совсем незаметными
Открыть доступ
Курсы программирования для новичков и опытных разработчиков. Начните обучение бесплатно
- 130 курсов, 2000+ часов теории
- 1000 практических заданий в браузере
- 360 000 студентов
Электронная почта *
Отправляя форму, вы принимаете «Соглашение об обработке персональных данных» и условия «Оферты», а также соглашаетесь с «Условиями использования»
Наши выпускники работают в компаниях:
Точные методы создания оптического баланса между фигурами — Дизайн на vc.ru
Мы перевели заметку Bjango, в которой они на наглядных примерах показали, как математически точно выравнивать круг относительно квадрата, центрировать треугольник внутри круга и задавать правильный масштаб нестандартным фигурам
924 просмотров
Далее текст от лица автора
В мире дизайна уже давно бытует мнение, что компьютеры плохо справляются с выравниванием по оптической массе и созданием правильного баланса между элементами с разным визуальным весом.
Это неверно.
Подгонка элементов до тех пор, пока они не будут выглядеть хорошо, называется «оптической настройкой» или «выравниванием по оптической массе». Дело в том, что здесь нельзя полагаться на цифры — совпадение ширины и высоты двух объектов не означает, что они имеют одинаковый визуальный вес. Вместо того, чтобы вводить точные значения, вам придётся подгонять объекты относительно друг друга, пока они не будут выглядеть гармонично. Интуиция — это хорошо, но на мой взгляд, это не совсем точный метод. В данной ситуации можно полагаться на цифры, если всё правильно рассчитать.
Квадраты и круги
Распространенный пример, который доказывает, что относительный масштаб фигур требует вмешательства со стороны человека, — квадрат, расположенный рядом с кругом. Возьмём квадрат и круг, когда сторона квадрата равна диаметру круга. Фигуры выглядят так, как будто они имеют разный визуальный вес. Кажется, что круг меньше.
Вместо того чтобы увеличивать масштаб круга на глаз до тех пор, пока у вас не возникнет ощущение, что композиция хорошо выглядит, просто увеличьте диаметр круга на 112,84%.
Чтобы увидеть очевидную разницу, посмотрите на картинку ниже, где представлено сравнение исходного круга и увеличенного.
Изменение площади хорошо подходит для круга, но как насчёт бублика? Его отверстие посередине уменьшает общую площадь фигуры. То же самое происходит со звездами и другими фигурами. Отверстия и вогнутые сегменты, вероятно, следует игнорировать. Есть метод, который позволяет выровнять такие элементы. Он называется выпуклая оболочка. Это похоже на растягивание резинки вокруг объекта. Вероятно, это довольно хорошая формула для создания визуального веса, соответствующего человеческому восприятию. Ниже представлено ещё несколько фигур, где используется метод выпуклой оболочки для того, чтобы задать им правильный масштаб.
В некоторых ситуациях, используя такой подход, невозможно получить наилучший результат, например, в случае звезды с её тонкими пиками. Для элементов интерфейса и иконок также будет нормально, если вы сделаете фигуру размером, равным целому числу пикселей, пренебрегая точностью масштаба в обмен на чёткость рендеринга.
Треугольники и круги
Чтобы доказать, что только человек может правильно выровнять фигуры, принято показывать равносторонний треугольник внутри круга, который напоминает иконку «play». Это хороший пример. В инструментах дизайна в функциях выравнивания объектов часто используются встроенные ограничительные рамки, которые помогают решить, куда перемещать элементы. Встроенная ограничительная рамка — это самая маленькая рамка, соответствующая форме фигуры. В случае треугольника центр ограничительной рамки часто не совпадает с его центром, и выравнивание таким методом выглядит некорректно.
У треугольников есть много различных типов центров, включая центроид, центр вписанной окружности треугольника (инцентр), окружность и ортоцентр. В равносторонних треугольниках все они совпадают, поэтому не имеет значения, какой из них использовать. Теперь выравнивание центроида треугольника по центру окружности выглядит правильно — расстояния от точек треугольника до края окружности совпадают, и он кажется идеально центрированным.
На картинке ниже представлены ограничительная рамка и центроид с некоторыми линиями построения, которые указывают на центр треугольника.
Слева — ограничительная рамка, справа — центроид
Поворот треугольника с центром окружности в качестве начала координат показывает, насколько несбалансированной является версия ограничительной рамки.
Всё может стать немного сложнее, если треугольники разносторонние (их стороны и углы не совпадают) или если величина скругления углов разная.
Цвет
Мне нечего сказать об оптической коррекции цветов, кроме того, что я часто вижу разницу, и она мне не нравится. Попытка казаться слишком умным может привести к сложным правилам в дизайн-системах и цветовых палитрах, которые принесут больше вреда, чем пользы. Если в проекте тонкий шрифт расположен рядом с тяжёлой иконкой, и цвет текста визуально отличается от цвета иконки, возможно, нужно просто выбрать для шрифта более тяжелое начертание.
Найдите формулу, соответствующую вашему замыслу
Во многих ситуациях выразить замысел макета можно с помощью формул. Я не предлагаю использовать калькулятор каждый раз, когда появляется фигура, которая требует корректировки — это скучно и требует времени. Я просто считаю, что есть рациональные причины, по которым элементы должны быть сбалансированы. Несмотря ни на что, вам всё равно придётся самостоятельно принимать решения, как лучше поступить. Надеюсь, эта статья поможет вам уйти от догадок. В ситуациях, когда вам понадобится автоматизировать или анимировать, точные методы для определения визуального веса и создания оптического баланса между элементами могут быть вам полезны.
Больше переводных статей, инструментов и вдохновения для дизайнеров — в нашем телеграм-канале.
Руководство по точности весов
Точность весов важна, когда дело доходит до взвешивания. Дело в том, что если вы вообще что-то взвешиваете, можно с уверенностью сказать, что вы делаете это, потому что вам нужны точные измерения.
Хотя многие считают, что точность и удобочитаемость идут рука об руку, это уравнение гораздо шире.
Итак, как узнать, точны ли ваши весы?
Прежде чем мы сможем ответить на этот вопрос, было бы полезно узнать, что такое точность весов. В нашем Глоссарии определений масштабов мы определяем точность как:
«Насколько хорошо весы могут отображать вес образца относительно истинного веса образца. Это тесно связано с сочетанием разрешения дисплея и стабильности производительности весов».
Помимо разрешения дисплея, на точность цифровых весов влияют и другие важные факторы. К ним относятся:
- Повторяемость
- Линейность
- Воспроизводимость
- Процедуры настройки калибровки
Хотя это ни в коем случае не исчерпывающий список, эти четыре фактора очень важны при определении того, точные у вас весы или нет. Итак, это то, что мы собираемся рассказать здесь, в этом руководстве. Без дальнейших церемоний, давайте разберем эти различные характеристики и то, как узнать, точны ли ваши весы.
РАЗБИРАЕМОСТЬ
Что такое читаемость шкалы?
Читабельность — также известная как разрешение или размер деления — это наименьшее приращение отображаемого измерения весов, которое может измениться при добавлении или удалении веса с весов.
Как удобочитаемость влияет на точность шкалы?
Вообще говоря, можно предположить, что шкала с точностью отсчета 0,2 фунта будет более точной, чем шкала с точностью отсчета 0,5 фунта. с дискретностью 0,2 фунта могут отображать более точное значение веса, чем весы с дискретностью 0,5 фунта. 0,5 фунта. Это связано с тем, что на общую точность цифровой шкалы влияет гораздо больше факторов, чем на отображаемую читаемость.
ПОВТОРЯЕМОСТЬ
Что такое повторяемость шкалы?
Повторяемость описывает, насколько точно весы будут отображать точное значение, когда один и тот же груз несколько раз помещается на весы. Большинство производителей весов используют оценочное значение повторяемости в листах спецификаций своих весов, что обычно является хорошим ориентиром для использования при сравнении одной модели с другой.
Имейте в виду, что это число является всего лишь оценкой, и каждая шкала будет несколько отклоняться от предполагаемого значения, указанного производителем.
Как рассчитать воспроизводимость шкалы
Для простоты предположим, что шкала с точностью отсчета 0,2 фунта имеет указанную производителем воспроизводимость +/- 5 делений. Чтобы рассчитать повторяемость, мы должны умножить размер деления на указанное количество делений (0,2 x 5) для расчетной повторяемости +/- 1 фунт. y имеет заявленную производителем воспроизводимость +/- 1 деление. Выполнив приведенные выше расчеты еще раз, вы определили бы, что эта шкала имеет предполагаемую воспроизводимость 0,5 фунта.
Какая шкала более точная? В этом случае мы бы сказали, что весы с разрешением 0,2 фунта имеют высокую точность отображения при более низкой точности, в то время как весы с разрешением 0,5 фунта имеют низкую точность отображения при более высокой точности.
ЛИНЕЙНОСТЬ
Что такое линейность шкалы?
При определении точности весов линейность также является важным фактором, который следует учитывать.
Линейность — это показатель того, насколько хорошо весы отображают правильное значение веса во всем диапазоне своей грузоподъемности. Как и в случае с повторяемостью, многие производители весов указывают расчетное значение линейности.
Как проверить линейность шкалы
Для иллюстрации предположим, что та же шкала, которая использовалась ранее, с дискретностью 0,2 фунта имеет грузоподъемность 1000 фунтов. Если весы линейные, они будут отображать 500,00 фунтов, когда на них будет помещен тестовый груз весом 500,00 фунтов. Точно так же он будет отображать 1000,00 фунтов. при тестировании с 1000,00 фунтов.
Если шкала нелинейна, может получиться следующий сценарий:
- 500,00 фунтов. помещается на весы и показывает 500,60 фунтов.
- 1000,00 фунтов. затем помещается на весы, и они показывают 1000,00 фунтов.
Если бы вы нанесли эти точки на график, а затем соединили точки, вы бы не получили идеально прямую линию. Итак, как видите, весы с ошибками линейности могут быть точными при одних весах, но не при других.
ВОСПРОИЗВОДИМОСТЬ
Что такое воспроизводимость шкалы?
Другим фактором, влияющим на точность весов или весов, является воспроизводимость. Воспроизводимость определяется способностью весов отображать правильное значение веса с течением времени, даже при изменении внешних условий взвешивания.
Примеры изменения условий могут включать:
- Колебания температуры окружающей среды
- Изменение уровня весов
- Перегрузка весов сверх установленной емкости
Как измеряется воспроизводимость весов?
Поскольку существует множество факторов, которые могут повлиять на воспроизводимость, трудно определить оценочное значение воспроизводимости в целом. Однако многие производители указывают значения, которые помогут сравнить воспроизводимость одной шкалы с другой.
Две наиболее распространенные спецификации, для которых производители публикуют значения:
- Изменение температуры
- Значение защиты от перегрузки
Эти показатели помогут вам определить, насколько точными останутся весы с учетом изменений в вашей среде и воздействия перегрузки.
ПРОЦЕДУРА КАЛИБРОВКИ
Было бы несправедливо рассказать вам обо всех характеристиках, которые помогают определить точность весов, не объяснив также, как поддерживать эту точность. Итак, это подводит нас к процедурам калибровки.
Каждая процедура калибровки должна, как минимум, определять следующее:
- Временные интервалы между калибровками
- Контрольные точки калибровки
- Допустимые допуски (насколько далеко от шкалы может быть отклонение, но все же быть приемлемым)
- Методы настройки калибровки
- Метод принятия решения о том, как обращаться с весами, которые выходят за допустимые пределы.
Когда точность весов исключительно важна, интервал калибровки обычно увеличивается. Для выполнения точной калибровки необходимо учитывать точность контрольных гирь, используемых для калибровки. Использование тестовых гирь с более низкой точностью, чем то, что весы способны измерять, почти всегда приводит к тому, что весы будут не такими точными, как могли бы быть.
Следует определить контрольные точки калибровки и определить надлежащие допустимые отклонения, чтобы лицо, выполняющее калибровку, могло определить соответствующие веса для использования при калибровке.
Необходимо также разработать метод принятия решения, чтобы лицо, выполняющее калибровку, знало, что делать, если весы выходят за пределы допуска. Например:
- Нужно ли снимать весы с производственной линии?
- Должен ли он быть помечен как неактивный и помещен в карантин?
- Можно ли просто отрегулировать калибровку, и если она отрегулирована должным образом, можно ли оставить ее на производственной линии, или она может быть достаточно серьезной, чтобы вызвать отзыв продукта?
Если для весов были определены неправильные допуски или не был разработан метод принятия решения в случае выхода за допустимые пределы, это может привести к очень серьезной ситуации.
Одним из примеров является измерение дозировок лекарств в ветеринарной клинике.
Эти дозы обычно определяются по весу животного, поэтому, если весы, используемые для взвешивания животного, равны , считается, что является точным, но на самом деле это не так, – дозировка лекарства может оказаться неправильной. Как мы все знаем, прием слишком большого количества лекарств может привести к серьезным осложнениям или даже смерти.
ЗАКЛЮЧИТЕЛЬНОЕ СЛОВО О ТОЧНОСТИ ВЕСОВ
Как мы узнали, невероятно важно обращать внимание не только на удобочитаемость шкалы при определении ее точности. Перед покупкой новых весов лучше всего начать с полного понимания процесса взвешивания, внутренних рекомендаций по качеству и методов калибровки. Если вы связаны отраслевыми или государственными нормами, касающимися стандартов качества, их тоже следует учитывать.
После того, как вы выбрали новые весы, необходимо рассмотреть и устранить надлежащий контроль внешних факторов, которые могут повлиять на работу ваших весов. Чтобы узнать больше о точности весов и калибровке, мы рекомендуем вам ознакомиться с одним из наших других руководств ниже.
- Руководство по пятиэтапной калибровке весов
- Внутренняя и внешняя калибровка
- Что такое прослеживаемая калибровка NIST и где я могу получить сертификат прослеживаемой калибровки NIST для своих весов?
Конечно, если у вас есть другие вопросы о точности или калибровке весов, не стесняйтесь! Позвоните нам по телефону 616-622-2100 или напишите нам по электронной почте, и один из наших штатных экспертов по весам даст вам ответ, который вам нужен как можно скорее.

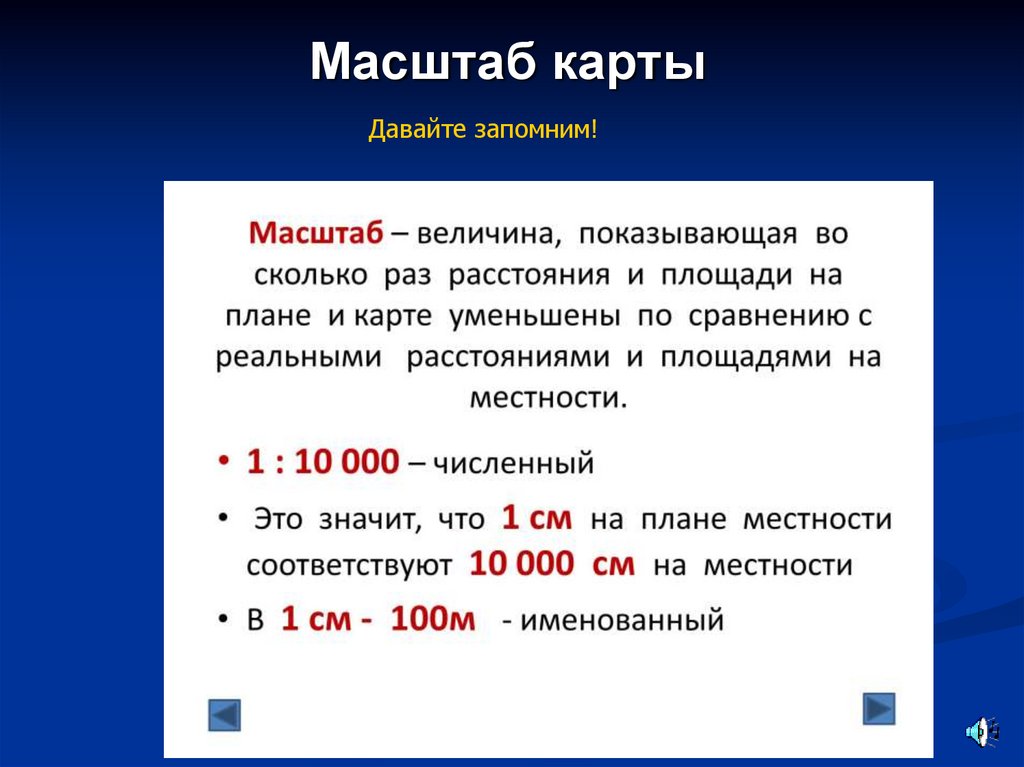

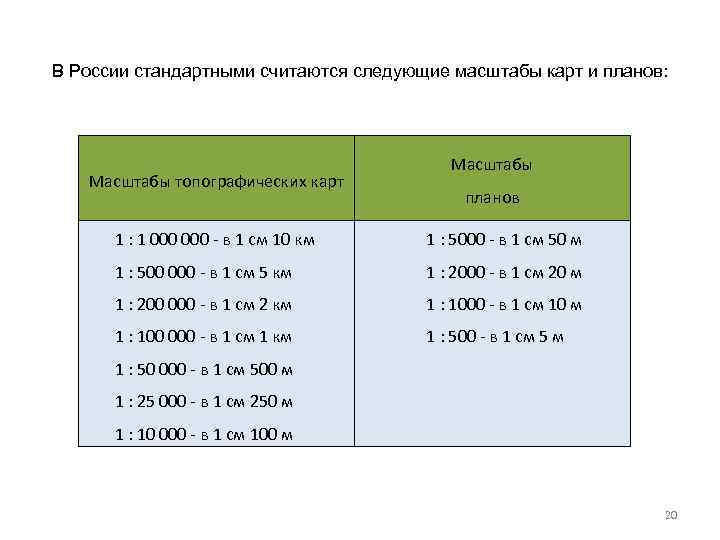

Устранение неполадок и исправление масштаба и единиц измерения на чертеже с помощью внешних ссылок
Быстрое видео
Power Tip: установите масштаб области просмотра с помощью Land F/X
- Шаг 1. Отсоедините все внешние ссылки
- Шаг 2. Сопоставьте единицы DWG с единицами чертежа в каждом файле чертежа
- Шаг 3. Исправьте масштаб в базовом файле .
- Шаг 4. Задайте масштаб и повторно подключите внешние ссылки
- Шаг 5. Сравните единицы чертежа с единицами внешней ссылки
Установка правильного масштаба и единиц измерения неизмеримо важна. Если эти элементы установлены неправильно, объекты на чертеже будут иметь неправильный размер. Измерения длины и площади будут неточными, а план вашего участка, как правило, будет неверным.
В чертеже, который включает в себя другие файлы, присоединенные как внешние ссылки, эти проблемы усугубляются. Если масштаб и единицы измерения не совпадают между вашим чертежом и вашими внешними ссылками, вас ждет куча неприятностей. Если вы читаете эту страницу, возможно, вы столкнулись с проблемой, когда блоки и символы появляются в неправильных местах или становятся слишком большими или слишком маленькими при их размещении.
Вы столкнулись с этой проблемой в чертеже без внешних ссылок или подозреваете, что проблема может заключаться в самих блоках? Если это так, см.
нашу страницу о блоках, поступающих в неправильном масштабе.
Шаг 1. Отсоедините все внешние ссылки
Прежде чем вы сможете исправить масштаб и единицы измерения, вам нужно будет отсоединить все файлы, которые вы прикрепили к своему чертежу как внешние ссылки. Следуйте нашим инструкциям, чтобы отсоединить внешние ссылки.
Шаг 2. Сопоставьте единицы DWG с единицами чертежа в каждом файле внешней ссылки
Откройте все файлы внешних ссылок, которые вы удалили из чертежа на шаге 1, и следуйте нашим инструкциям, чтобы исправить единицы DWG. Сопоставьте единицы DWG с единицами чертежа этого файла (единицы, показанные в диалоговом окне Units ), как показано ниже.
Откройте диалоговое окно Units , введя Units в командной строке.
В этом примере в качестве единиц измерения установлены десятичные футы.
Введите OP в командной строке и нажмите .
Введите , чтобы открыть диалоговое окно CAD Options .
Выберите вкладку Открыть и сохранить . Затем установите в меню Запрос загрузки приложений ObjectARX значение Вызов команды .
После установки этого параметра топография, профилирование или другие линии на чертеже инженера-строителя не отображаются? Вот что делать.
Выполните шаг 2 в каждом из файлов внешних ссылок.
Шаг 3. Исправьте масштаб в базовом файле
Быстрое видео
Мощный совет: масштабирование/выравнивание изображений, PDF-файлов и линий
1. Откройте базовый файл и перейдите в пространство модели.
2. Выберите все в пространстве модели, нажав кнопку CTRL + A клавиши (клавиатура Windows) или Command + A клавиши (клавиатура Mac).
3. Введите Масштаб в командной строке и нажмите Введите .
4. При появлении запроса укажите базовую точку.
5. Введите R для Ссылка и нажмите Введите .
6. При появлении запроса Выберите первую точку щелкните один конец объекта с известной длиной. Затем при появлении запроса щелкните точку на противоположной стороне этого объекта. Этот объект станет эталоном для установки масштаба.
Выбранный вами объект может быть чем угодно: от парковочного места (или ряда парковочных мест) до тротуара или дверного проема. Поскольку вы будете масштабировать весь рисунок, используя длину этого объекта, убедитесь, что вы знаете его точную длину. Чем больше объект, тем лучше. Таким образом, если ваши измерения отличаются на несколько пикселей, рисунок будет корректно масштабироваться с точностью до нескольких дюймов
7.
При появлении запроса Укажите базовую длину введите длину объекта, который вы щелкнули на шаге 6, в правильных единицах измерения для чертежа. Например, если чертеж указан в футах, а длина выбранного объекта составляет 20 футов 6 дюймов, введите 20,5 (для 20 1/2 футов).
8. Весь базовый файл будет масштабирован до выбранного вами объекта в единицах чертежа. Сохраните файл.
Вы также можете согласовать масштаб между вашим основным чертежом и внешними ссылками, используя команду Выровнять .
Шаг 4. Задайте масштаб и повторно подключите внешние ссылки
1. Теперь ваш чертеж должен быть правильно масштабирован. Используйте наш инструмент Viewport Scale , чтобы установить правильные единицы измерения и масштаб для вашего чертежа.
2. Теперь вы можете повторно прикреплять внешние ссылки к чертежу, используя любой из наших Инструмент fxREF (рекомендуется) или Диспетчер внешних ссылок.
3. Поместите на рисунок объект, например, растение или ирригационную головку. Он должен прийти в нужном размере.
Шаг 5. Сравните единицы чертежа с единицами внешней ссылки
Быстрое видео
Совет по питанию: fxREF
Единицы измерения на чертеже и в файлах внешних ссылок не обязательно должны совпадать. Если вы правильно настроили файлы на шаге 2 выше, единицы измерения могут различаться между чертежом и одной или несколькими внешними ссылками.
Откройте наш инструмент fxREF , набрав FXREF в командной строке и нажав Enter .
Вы должны быть доставлены в место, где у вас сохранен базовый файл. Если нет, перейдите в нужное место и выберите базовый файл для открытия.
