Правильная вязка арматуры для ленточного фундамента: Вязка арматуры под ленточный фундамент: материалы, инструменты, расчет

Вязка арматуры под ленточный фундамент: материалы, инструменты, расчет

Ленточный фундамент — надежное основание для жилого дома и любой другой постройки. При относительно небольшой высоте сооружение выдерживает многотонные нагрузки. Давление распределяется равномерно по всей площади фундамента, благодаря чему строение получается прочным, крепким, долговечным.

Бетон сам по себе не обладает высокой несущей способностью в малом объеме. Поэтому для усиления мелкозаглубленного фундамента рекомендована вязка каркаса из арматуры. В полнозаглубленных сооружениях усиление применяется не всегда. По основным характеристикам железобетон значительно превосходит бетонные конструкции и позволяет возводить многоэтажные здания.

Расскажем, как армируют фундаменты в современном строительстве.

Особенности ленточных фундаментов

Основание представляет собой длинную конструкцию, опоясывающую весь периметр дома и заходящую под несущие стены. Сверху фундамент похож на узкую ленту, поэтому и получил название ленточного.

Особенность сооружения в том, что его длина всегда многократно превышает ширину и высоту. Параметры основания зависят от нагрузки. Важен правильный расчет несущей способности: фундамент должен выдерживать вес здания со всем содержимым без растрескивания, деформации.

Расходы на строительство основания составляют до 45 % от общей сметы. Вложения в ленточный фундамент оправданы — конструкция сочетает несколько отличных качеств:

• простой монтаж без применения спецтехники;

• возможность обустройства подвала или цокольного этажа;

• надежность в любом климате.

Ленточные фундаменты чаще всего выбирают для коттеджного строительства, возведения офисных зданий, торговых центров, промышленных предприятий.



Цели армирования

Бетонный монолит обладает высокой прочностью на сжатие, но плохо выдерживает растягивающие нагрузки. Стальной каркас компенсирует этот недостаток.

Правильная вязка арматуры для фундамента обеспечит равномерное распределение нагрузки на бетон при растяжении. Снижается риск появления усталостных трещин, проседания грунта, расширяются возможности эксплуатации зданий.

d

Кроме того, армирующий каркас позволяет уменьшить габариты фундамента и сэкономить на бетоне с сохранением расчетной прочности.

Требования к армирующему каркасу

Требования к вязке установлены в СНиП, ГОСТ и других регламентах. В частности, каркас не должен мешать заливке бетонного раствора. Шаг между стержнями должен соответствовать проектным расчетам. Все элементы каркаса жестко соединяются между собой, плавающие детали не допустимы.

Перед началом работы каждый стержень проходит антикоррозийную обработку. Бетонные растворы имеют щелочную среду, поэтому металл без защитного покрытия быстро ржавеет.

Подробные требования к обвязке фундамента арматурой указывают в проектной документации.

Выбор стержней для армирования

Материал изготовления

Традиционный вариант — стальная арматура по ГОСТ. Стержни гибкие, прочные, выпускаются в большом ассортименте по диаметру и форме профиля. Каркас легко монтируется методом вязки или сварки.

На рынке также представлена композитная арматура. Стержни изготавливают из сплава с добавлением базальтовых, арамидных, углеродных или стеклянных частиц. Композитные материалы легкие, устойчивые к коррозии, недорогие по сравнению со стальными аналогами, но практически не сгибаются.

Тип профиля

Для основного каркаса используют стержни с периодическим профилем. Рифление улучшает сцепление с бетоном, повышает прочность конструкции. Для увязки арматуры ленточного фундамента используют более дешевые прутки с гладким профилем.

Технические характеристики

Опорные элементы каркаса изготавливают из арматуры класса AII или AIII. Характеристики металла должны соответствовать ГОСТ. Диаметр рассчитывают в процессе проектирования.

В качестве перемычек используют арматуру AI диаметром 6-8 мм. Металл должен хорошо свариваться.

Дополнительные материалы для монтажа каркаса

Полный список материалов зависит от метода монтажа: обвязка или сваривание.

Для строительства может потребоваться:

• Вязальная проволока. Выбирают прочный, гибкий стальной прокат. Стержни в каркасе соединяют методом обвязки: на узлы.

• Механический крепеж. Вместо проволоки можно использовать специальные клипсы, скрепки или хомуты. Монтаж выполняется быстро, не требует особых умений, но далеко не все строители одобряют такую замену.

• Сварочная проволока и сварочный аппарат. Стержни жестко скрепляются в местах соединений. Сварные швы применяют только на прутках большого диаметра, так как соединения не выдерживают знакопеременных нагрузок.

Для работы также может потребоваться наждачная бумага для очистки стержней, ветошь, растворители и обезжириватели. Не забывайте о средствах индивидуальной защиты. Работайте со стальной арматурой в плотных перчатках, спецодежде, используйте очки.

Инструменты для вязки каркаса

Рассмотрим приспособления для вязки стержней, так как технология считается предпочтительнее сварки. Работать можно непосредственно в траншее или рядом с ней. Специальной площадки для плетения арматуры для фундамента не требуется.

Для вязки используют следующие инструменты:

• Вязальный пистолет. Удобное приспособление, создано специально для работы с проволокой. Пистолет позволяет быстро делать узлы, но не достает до труднодоступных мест. Инструмент дорогой, поэтому используется в основном в монтажных бригадах. Покупать пистолет для разовых работ не выгодно.

• Крючок. Инструмент помогает захватывать проволоку для вязки каркаса. Крючок можно закрепить в патроне дрели или шуруповерта.

• Подручные средства. Если объем заливки небольшой, каркас вяжут без специального инструмента с применением плоскогубцев или даже изогнутого гвоздя.

Опытные арматурщики чаще всего используют профессиональные крючки. Считается, что подручные средства не позволяют формировать узлы нужного качества.

Порядок расчетов для армирующего каркаса

Общая площадь

Общая площадь каркаса согласно СНиП должна составлять не менее 0,1 % от площади фундамента. Соответственно, для ленты глубиной 1 м и шириной 40 см это значение составит 4 см². Методом подбора определяют наиболее подходящие стержни.

Например, для прутков диаметром 12 мм площадь сечения 1,13 см

2. Для качественного усиления потребуется 4 нитки арматуры, которые укладывают на два пояса. Получится даже небольшой запас прочности, но это лучше, чем ее недостаток. Можно выполнить расчеты для стержней других диаметров и выбрать наиболее выгодный вариант.

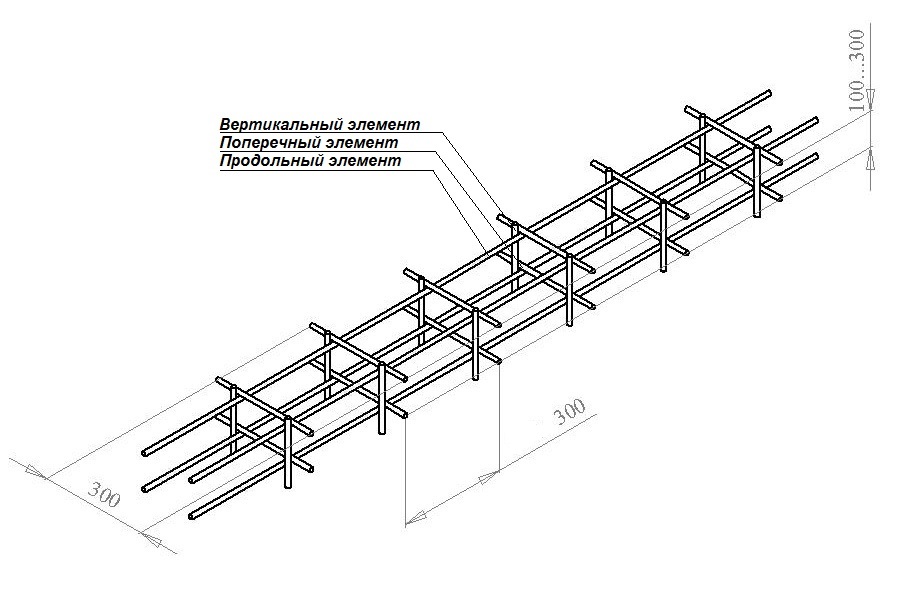

Шаг вязки арматуры

Рекомендации по расстоянию между стержнями приведены в СНиПах. Регламенты содержат подробные формулы, сложные расчеты, которые применяются при возведении ответственных и высоконагруженных конструкций. В ленточном фундаменте нагрузки распределяются проще. Поэтому для расчетов используют максимально допустимый шаг между горизонтальными нитками 40 см.

Важно: учитывайте, что арматура должна полностью находиться в бетоне. Если металл выступает за пределы ленты, начнется коррозия. Для уверенности от краев фундамента отступают по 5 см.

Таким образом, для ленты шириной 40 см шаг между прутьями каркаса составит 30 см, что укладывается в нормы СНиП. По высоте (1 м) потребуется три пояса армирования.

Перемычки и перевязки устанавливают с шагом не более 30 см.

Технологии и схемы вязки арматуры для фундаментов

Классическая обвязка

Монтаж каркаса начинают после установки фундамента. Возможны два варианта.

Первый: каркас собирают в подготовленной траншее. Второй: отдельные элементы конструкции вяжут на поверхности земли, а затем по частям устанавливают армирование в опалубку. Каждый мастер выбирает тот способ, который считает удобным. На качество конструкции это не влияет.

Этапы вязки каркаса:

1. Укладка нижнего горизонтального армопояса. Конструкцию приподнимают над землей примерно на 5 см. Можно использовать для этого строительные подставки или просто битый кирпич.

   Не забывайте, что от стенок также должен быть отступ 5 см.

2. Установка контуров или поперечной арматуры. Элементы связывают с рассчитанным шагом. Если используются готовые прямоугольные контуры, то на них сверху можно сразу устанавливать второй армопояс. Если применяются куски арматуры, но на следующем этапе монтируют вертикальные стойки и только после этого — горизонтальные стержни.

Работу завершают на уровне 5 см ниже поверхности ленты.

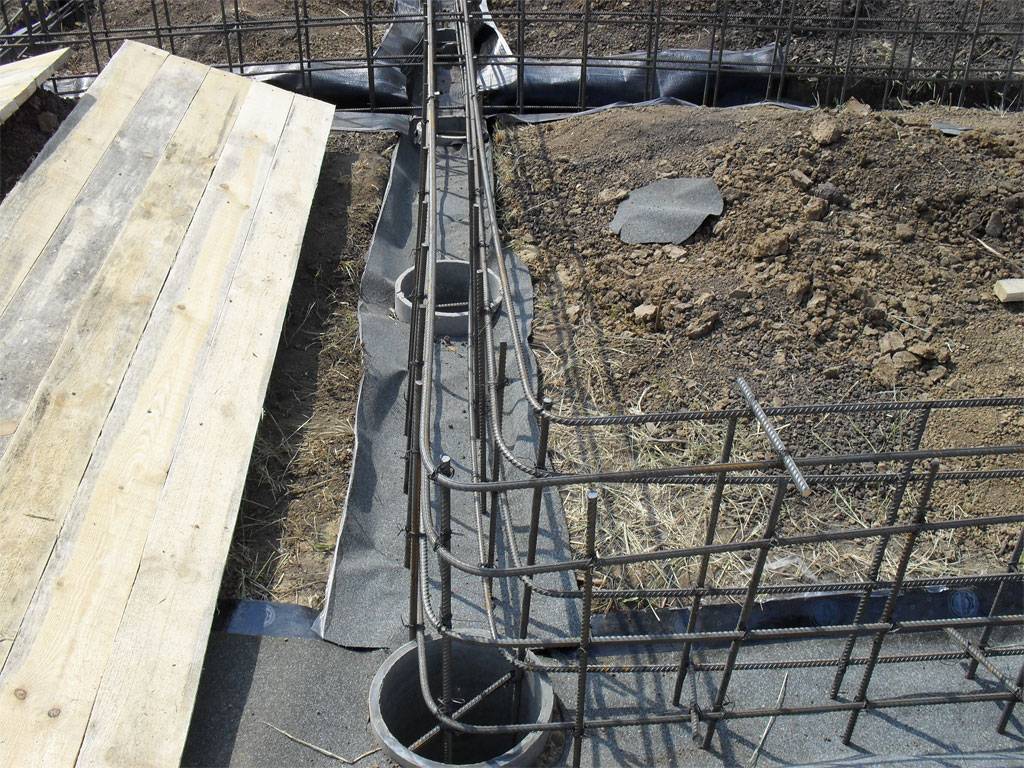

Забивка вертикальных стоек в грунт

Технология позволяет формировать жесткие каркасы с высокой прочностью, но она более материалоемкая, чем обвязка. Арматуры потребуется больше.

Этапы работы:

1. Забивают опорные стойки в грунт в углах фундамента и в местах соединения горизонтального армопояса. Используют стержни диаметром не меньше 16 мм. Заглубляют на 2 м.

2. Забивают вертикальные прутки каркаса с расчетным шагом. В местах примыканий расстояние между стержнями уменьшают в 2 раза.

3. Выполняют вязку нижнего армопояса.

4. Монтируют горизонтальные перемычки и привязывают верхний армопояс.

Удобнее всего использовать готовые элементы каркаса. Для этого заранее готовят много прямоугольных деталей из стальных стержней. Элементы должны быть одинаковыми, иметь четкую геометрию и минимальные отклонения. Подготовка прямоугольников занимает много времени, но работы в траншее ускоряются в несколько раз.

Особенности армирования отдельных частей фундамента

Несмотря на простоту конструкции, ленточные фундаменты бывают разные, с различными элементами.

Усиление подошвы фундамента

На слабо несущих грунтах и под здания с большой массой требуется лента с подошвой. Специальная подушка в нижней части фундамента повышает стабильность конструкции, снижает риск сильной просадки на пучинистой почве. Подошву необходимо армировать. Для этого используют один или два армопояса в зависимости от условий.

Этапы работы:

1. Укладка горизонтальных стержней класса AII или AIII с шагом 20-30 см.

2. Вязка коротких прутков или проволоки;

3. Монтаж второго армопояса.

Узкие подошвы армируют по жесткой схеме. Перемычки не несут нагрузки, поэтому допускается монтаж простым загибом без вязки узлов. Для соединений элементов используют проволоку.

Широкие подошвы армируют по гибкой схеме. Перемычки участвуют в распределении нагрузки, компенсируют давление сжатия. Для вязки каркаса используют рифленую арматуру, такую же, как и в армопоясе.

Усиление углов фундамента

Углы и места примыканий — наиболее нагруженные участки в ленте. Чтобы разнонаправленные воздействия не разрушили конструкции, необходимо правильно установить арматуру. Простой вязки недостаточно. Каркас должен передавать нагрузку, предотвращать появление трещин.

Особенности монтажа арматуры в углах и примыканиях фундамента:

• Прутки загибают в замкнутый контур с захлестом концов не менее 60 см. Если стержни слишком короткие, применяют Г-образные хомуты подходящего размера.

• Шаг установки перемычек уменьшают в два раза. Это повысит несущую способность конструкции за счет распределения нагрузки на поперечную обвязку.

При армировании также учитывают положения действующих стандартов. Любые отклонения от нормативов должны быть только в сторону улучшения характеристик каркаса.

Усиление ленточного фундамента — ответственный процесс. Требуются знания, навыки работы с арматурой, аккуратность. Можно сделать все самостоятельно, но на это уйдет много сил и времени. Лучше пригласить профессиональную бригаду, которая построит фундамент и выполнит армирование в строгом соответствии с проектом.

Как правильно вязать арматуру для ленточного фундамента?

• 10.Июн.2020

Нередко при строительстве загородного дома возникает необходимость в использовании арматуры при организации ленточного фундамента. Стальные прутки работают на растяжение, поэтому бетон и металлопрокат дополняют друг друга. От их совместной работы зависит надежность и долговечность монолитного основания. Чтобы конструкция была надежной, важно не только грамотно подобрать диаметр металлических стержней, но и правильно вязать арматуру.

Какая арматура используется при организации фундамента

В СП 63.13330.2012 содержится свод правил, которые необходимо соблюдать при создании ЖБ-конструкций. Для создания ЖБК подходит арматура следующих видов:

• горячекатаная с гладкой или рифленой поверхностью (кольцевые и серповидные выступы) диаметром от 6 до 50 мм;
• термомеханически упрочненная с рифленой поверхностью от 6 до 50 мм в диаметре;
• холоднодеформированная с рифленой поверхностью диаметром от 3 до 16 мм;
• стальные арматурные канаты от 6 до 18 мм в диаметре.

Металлические каркасы

Такие металлоконструкции выполняются в виде стального скелета, изготовленного путем соединения между собой продольных и поперечных прутьев. Каркасы из арматуры подразделяются на сварные и вязаные.

При сборке каркасов сварного вида используют сварку. Весь процесс рекомендуется осуществлять только в заводских условиях. Что касается вязаных аналогов, то такие каркасы можно изготавливать непосредственно на месте, поскольку для соединения прутков применяется проволока.

Чтобы бетон и арматура хорошо работали в связке, следует строго придерживаться определенных правил:

• фундамент должен быть такого размера, чтобы арматурные каркасы могли свободно и правильно в нем разместиться;
• сам стальной каркас из арматуры должен иметь не меньше четырех прутьев, расположенных продольно;
• поперечные стержни должны располагаться так, чтобы была обеспечена правильная стыковка и заливка бетона;
• в обязательном порядке должен присутствовать защитный бетонный слой (не менее 5 см) с целью сохранения целостности арматуры и защиты ее от внешних воздействий;
• продольно расположенная арматура должна стыковаться внахлест;
• между размещенными продольно хомутами следует оставить расстояние в диапазоне от 30 до 80 см;
• в случае, если прутки устанавливаются плотно, необходима заливка бетоном, где в качестве заполнителя используется мелкая фракция щебня.

Правильная вязка

Вязка относится к категории трудоемких процессов и требует наличия вязального пистолета либо крючка. Поскольку вязальный пистолет относится к категории дорогостоящего оборудования, можно воспользоваться услугой аренды.

Вязальный крючок бывает нескольких видов. Преимуществом такого способа вязки является возможность изготовления своими руками. Чтобы осуществить данное мероприятие, потребуется отожженная проволока диаметром от 0,8 до 1,4 мм.

Существует множество способов вязки, однако самыми эффективными являются следующие:

• двухрядные;
• крестовые;
• мертвые узлы.

Вязальная проволока устанавливается таким образом, чтобы стержни располагалась в углублении профиля арматуры.

Качественное армирование ленточного фундамента – это возможность получить максимально надежное основание, которое в течение длительного времени будет справляться с возложенными на нее функциями.

Если вам необходима арматура для ленточного фундамента, обращайтесь в нашу компанию. У нас представлены все востребованные диаметры арматурного проката. Продукция реализуется оптом и в розницу. Звоните, вам будет предоставлена вся необходимая информация.

расчет и схема вязания арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. С этой целью возводят ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без зазоров в дверных проемах, которая становится основой для возведения всех стен и перегородок строения. Основой ленточной конструкции является бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для ее твердения используется арматурный каркас, выполненный из металлических стержней разного диаметра. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут сказаться на состоянии фундамента. Поэтому, если армирование выполнено неправильно, при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Арматура имеет следующие преимущества:

• предотвращает проседание грунта под зданием;
• положительно влияет на звукоизоляционные качества фундамента;
• повышает устойчивость фундамента к резким перепадам температурного режима.

Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиП 52-01-2003. В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирают определенную марку и группу. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала. Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Клапанная группа выбирается в зависимости от предела текучести при максимальных нагрузках, она должна обладать пластичностью, коррозионной стойкостью и низкотемпературными показателями.

Виды

Для армирования ленточного основания используются два вида стержней. Для осевых, которые несут ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, потому что он имеет наилучшее сцепление с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для надстроечных перемычек применяют более дешевую арматуру: гладкую марки АИ, толщина которой может быть 6–8 миллиметров. В последнее время стала пользоваться большим спросом арматура из стеклопластика, поскольку она обладает лучшими прочностными свойствами и долгим сроком службы.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов известны давно. Разработаны специализированные армирующие профили, которые способствуют тому, что бетон и металл объединяются в цельную конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединяться с бетонной смесью и будет ли эта пара успешно справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Плата

Расход арматуры необходимо производить на этапе планирования чертежей фундамента, чтобы в дальнейшем точно знать, сколько потребуется строительного материала. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Сначала нужно установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет производиться путем варки одинаковых по параметрам отрезков арматуры с шагом 30 см. Диаметр арматуры 12 мм, группа А3.

Расчет необходимого количества арматуры выглядит следующим образом:

• Для определения расхода стержней на осевой пояс необходимо произвести расчет периметра фундамента. Необходимо взять условное помещение периметром 50 м. Так как в двух армопоясах по 3 бруска (всего 6 штук), то расход составит: 50х6=300 метров;
• Теперь необходимо рассчитать, сколько соединений потребуется для соединения ремней. Для этого необходимо общий периметр разделить на шаг между перемычками: 50:0,3=167 штук;
• при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой – 30 см. Количество отдельных перемычек на одно подключение – 2 шт.;
• необходимо рассчитать расход брусков на осевые перемычки: 167х0,6х2 = 200,4 м;
• расход изделий на перпендикулярные перемычки: 167х0,3х2 = 100,2м.

В итоге расчет армирующих материалов показал, что общая сумма затрат составит 600,6м. Но эта цифра неубедительна, приобретать изделия необходимо с запасом (10–15%), так как необходимо выполнить усиление фундамента в угловых зонах.

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы стойко выдерживать такие нагрузки, а также устранять источники образования трещин на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования. Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

В СНиП № 52-01-2003 четко прописано, как укладывать армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

• шаг укладки стержней зависит от диаметра арматуры, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
• Шаг наклепа – расстояние, равное двум высотам сечения армирующей ленты, но не более 40 см;
• поперечная закалка – это расстояние между стержнями равно половине ширины самого сечения (не более 30 см).

При принятии решения о схеме армирования необходимо учитывать тот факт, что в опалубку монтируется каркас в сборе целиком, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярными являются схемы, в которых соединение арматуры осуществляется таким образом, что образуются ячейки геометрических фигур. В этом случае прочный и надежный фундаментный фундамент гарантирован.

Технологические работы

Армирование ленточного фундамента выполняется с соблюдением следующих правил:

• Для функциональной арматуры применяют стержни группы А400, но не ниже;
• сварку в качестве шва специалисты не рекомендуют, так как она затупляет сечение;
• по углам арматура связана, но не приварена;
• резьбовые фитинги для хомутов не допускаются;
• необходимо строго выполнять защитный слой бетона (4–5 см), т. к. это защита металлических изделий от коррозии;
• при выполнении каркасов стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
• При частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между стержнями.

Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. По заранее подготовленной разметке выкапывается траншея, которую можно сделать вручную или с помощью специализированной техники. Чтобы стены оставались в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, а конструкция в обязательном порядке гидроизолируется листами рубероида.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней пучковым способом. Связанный металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это происходит из-за того, что увеличивается риск пригорания изделий из металла. Но это не относится к фабричным изделиям. Допускается ускорение работ по выполнению армирования на прямых участках сваркой. А вот армирование уголков производится только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа связывания металлических изделий:

• специализированный крючок;
• вязальная машина.

Первый способ подходит для небольших объемов. Укладка арматуры в этом случае займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено. Арматуру можно соединить отдельно, а затем опустить в траншею. Или выполнить вязку арматуры внутри ямы. Оба пути рациональны, но есть некоторые отличия. Если делать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Как вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

• Лапа. Для проведения работ на конце каждого стержня делается лапка под углом 90 градусов. В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Изогнутый участок стержня соединен с соответствующим вертикальным участком. В результате получается, что внешние бруски каркаса одной стены крепятся к наружным стенкам другой стены, а внутренние присоединяются к наружным.
• Использование L-образных зажимов. Принцип выполнения аналогичен предыдущей вариации. Но здесь не нужно делать стопу, а взять специальный Г-образный элемент, величина которого не меньше 50 диаметров. Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая – к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.
• С использованием П-образных зажимов. На уголок понадобится 2 зажима, размер которых 50 диаметров. Каждый из хомутов приварен к 2 параллельным стержням и 1 перпендикулярному стержню.

О том, как правильно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армирование под тупыми углами?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного усиления прочности. Внутренние спецэлементы соединены с внешними.

Как связать арматурную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся сегменты арматуры. Стандартная величина стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья с самой короткой планки-основы. дающий возможность приобрести определенный опыт и навык, в дальнейшем будет легче справляться с длинными конструкциями. Резать их нежелательно, так как это увеличит расход металла и снизит прочность фундамента. Параметры заготовок следует рассматривать на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия следует заливать со всех сторон бетонной смесью (толщиной около 5 см), которая является исходной состояние. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту, 30 см в ширину. Для вязки прибавьте по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь размер 34 сантиметра, заготовки для осевых перемычек должны быть 144 сантиметра.

После расчетов вязальной закалки конструкция выглядит следующим образом:

• следует выбрать ровный участок земли, положить два длинных стержня, концы которых необходимо обрезать;
• на расстоянии 20 см от торцов, по крайним краям крепятся горизонтальные распорки. Для обвязки потребуется проволока 20 см. Его складывают пополам, протягивают под обвязку и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвалась проволока;
• На расстоянии около 50 см поочередно крепятся остальные горизонтальные стойки. Когда все будет готово, конструкцию убирают на свободное место и проводят обвязку еще одного каркаса идентичным образом. В результате получатся верхняя и нижняя части, которые необходимо соединить между собой;
• то нужно установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы сопряженные конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте присоединяемой арматуры;
• на концах крепятся две осевые стойки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое устройство, можно приступать к обвязке оставшихся кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хотя заготовки делаются одинаковых размеров, лишняя проверка не помешает;
• таким же способом скрепляются все остальные прямые участки рамы;
• На дно траншеи укладывается прокладка, высота которой не менее 5 см, и на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
• убраны параметры незащищенных стыковочных узлов и углов, подготовлены отрезки арматуры для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
• привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний виток. Проверяется расстояние арматуры до всех граней опалубки. На этом затвердевание конструкции заканчивается, теперь можно приступать к заливке фундамента бетонной смесью.

Арматура вязальная со специализированным приспособлением

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

• Отрезаются 4 доски по размеру арматуры, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек. В итоге должны получиться две доски одинакового рисунка. Необходимо следить за тем, чтобы разметка расстояния между планками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
• Делаются 2 вертикальные опоры, высота которых должна быть равна высоте арматурной сетки. Выборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Готовая конструкция проверяется на прочность;
• ножки опоры устанавливаются на 2 доски с накаткой, а две крайние доски размещаются на верхней полке опоры. Фиксация производится любым удобным способом.

В результате должна быть сформирована модель армирующей сетки; теперь работу можно проводить без посторонней помощи. Вертикальные прогоны арматуры устанавливаются на планируемых участках, и их положение заранее фиксируется с помощью обычных гвоздей на определенное время. На каждой горизонтальной металлической перемычке установлен стержень арматуры. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком. Конструкцию необходимо выполнять, если в наличии имеются такие же участки сетки из армирующих изделий.

Вязание армированной сетки в траншее

Работа в траншее затруднена из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента.

• На дно траншеи уложат камни или кирпичи высотой не более 5 см, они приподнимут металлические изделия от земли и позволят бетону закрыть арматурные изделия со всех граней. Расстояние между кирпичами должно быть равно ширине сетки.
• Продольные стержни устанавливаются поверх камней. Горизонтальные и вертикальные прутья следует нарезать по необходимым параметрам.
• Начните формировать основу каркаса с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать к стержням горизонтальные стойки. Помощник должен поддерживать концы стержней, пока они не установлены в правильном положении.
• Выполняется поочередная вязка арматуры, расстояние между элементами распорки должно быть не менее 50 см. Таким же образом соединяется арматура на всех прямых участках фундаментной ленты.
• Проверяются параметры и пространственное расположение каркаса, при необходимости нужно исправить ситуацию, не допускать касания металлических изделий к опалубке.

Советы

Следует ознакомиться с многочисленными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Изначально необходимо разработать план, по которому в дальнейшем будут производиться расчеты для определения нагрузки на фундамент.
• При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• Грунт должен быть гидроизолирован, при его отсутствии качество плиты снизится.
• Запрещается контакт арматурных стержней с грунтом; такой контакт приведет к появлению ржавчины.
• Если армирование каркаса решено выполнять сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряю мои технические характеристики.
• Не рекомендуется использовать гладкие стержни для армирования.
