Обвязка фундамента дома на винтовых сваях

Одним из важных этапов возведения фундамента из винтовых опор является обвязка свай с помощью ростверка. Он позволяется создать из опор единую конструкцию, которая будет отличаться высокой прочностью.

Обвязка может выполняться с помощью разных технологий и материалов: металла, бетона, древесины. Перед их выбором, необходимо учесть все достоинства и недостатки, а также особенности дома или конструкции, которая будет установлена на опору.

Что такое обвязка и для чего она необходима?

Обвязка винтовых свай представляет собой процесс соединения опор с помощью рамы, позволяющей равномерно распределить нагрузку от несущей конструкции. Главной функцией ростверка, который получается в итоге, является укрепление фундамента и повышение его надежности.

К преимуществам наличия обвязки можно отнести:

• уменьшение риска деформации винтовых конструкций;
• увеличение несущей способности фундамента;
• создание ровной поверхности для выполнения дальнейших строительных работ;
• возможность уменьшить контакт дома с грунтом за счет дополнительной прослойки в виде ростверка.

Можно отметить, что наличие ростверка положительно сказывается на эксплуатационных характеристиках дома.

Материалы обвязки свайно-винтового фундамента

Для выполнения правильной обвязки винтовых свай можно использовать различные материалы. В зависимости от типа сооружения, финансовых возможностей и других факторов это может быть металл, дерево или бетон. Рассмотрим, чем отличаются изделия, используемые для строительства ростверка, и на какие критерии необходимо ориентироваться при их выборе.

Металлическая обвязка свай

Металлическая обвязка свай с использованием проф. уголка, проф. трубы или швеллера считается наиболее прочной. Полученный в итоге ростверк отличается жесткостью и высокой устойчивостью к нагрузкам. Он обеспечивает горизонтальную стабильность свай и применяется в следующих случаях:

• строительство массивных конструкций из кирпича, бетона, газосиликатных блоков;
• наличие больших перепадов высот на участке;
• сложный неустойчивый грунт;
• высокие ветряные нагрузки на местности.

Рассматривая наиболее часто используемые для монтажа материалы, можно отметить: уголок, представляющий собой стальное изделие с Г-образным сечением, швеллер – профиль с П-образным сечением и профильную трубу с внутренней полостью, прямоугольным или квадратным сечением.

Еще одним материалом, который выбирается для обвязки свай, является двутавр – балка с Н-образным сечением. Он отличается высокой прочностью, но реже используется из-за большого веса и утяжеления конструкции.

Принято различать виды стального ростверка по расположению над уровнем земли:

• Приподнятый – возвышается над почвой.
• Повышенный – устанавливается на земле.
• Заглубленный – располагается в почве или в воде так, что верхняя часть рамы находится на уровне земли.

По технологии ростверк устанавливается поверх оголовков свай. Но в некоторых ситуациях одной верхней обвязки опор бывает недостаточно. Тогда используется дополнительный нижний уровень обвязки, который монтируется с внешней стороны конструкции из столбов. Чаще всего он требуется, когда верхний ростверк высоко поднят над поверхностью грунта.

К недостаткам металлического типа обвязки можно отнести высокую стоимость. В остальном он отлично подходит для усиления свайного фундамента.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

• долговечность;
• устойчивость к перепадам температур и влажности;
• способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

• ввинчивание в грунт лопастных труб на одном уровне;
• создание опалубки из досок;
• установка деревянной кладки на свайные конструкции;
• создание двухконтурного каркаса при помощи канатов и проволоки;
• скрепление арматуры горизонтальными перемычками;
• помещение каркаса в опалубку;
• приваривание лопастных труб к раме;
• заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

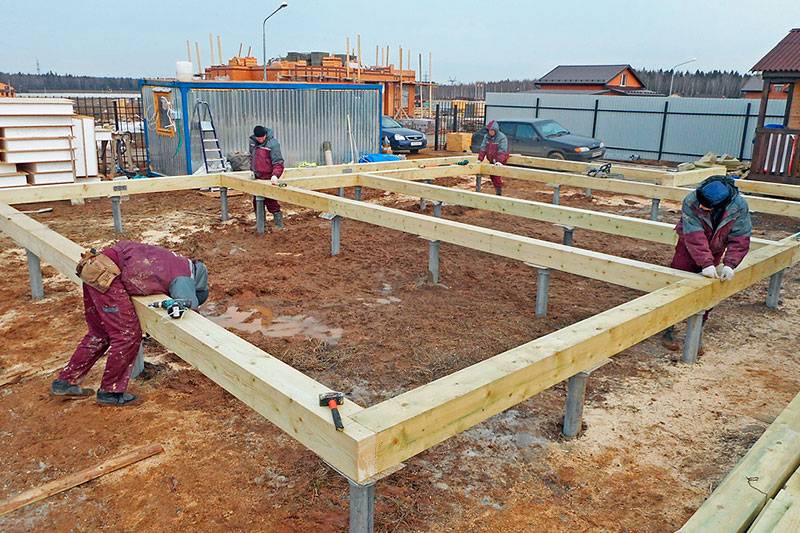

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

• покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
• нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
• горизонтальное выравнивание лопастных труб;
• установка оголовков;
• выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
• установка рамы по контуру сооружения;
• уплотнение стыков жгутами;
• выравнивание рамы и тщательная проверка углов;
• фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Способы обвязки

Существует два основных способа обвязки свай. Они различаются по виду используемого материала и применяемой технологии.

В первом случае используются хомуты, а во втором – резьба. Хомуты являются универсальными при монтаже, подходят для любых свайных изделий, независимо от их толщины. Резьбовой способ обычно используется при строительстве ростверка с применением деревянного бруса большого сечения.

С использованием хомутов

Укрепление хомутами требуется в том случае, когда свайные изделия не имеют фланцев. При таком способе, сверху сваи приваривается стальная площадка прямоугольной формы. Далее на ней размещается обвязочная балка, а хомут, который должен быть равен ей по ширине, укладывается поверх планки.

Хомут имеет П-образную форму и его края располагаются по бокам балки, далее они соединяются с вертикальной опорой с помощью сварки или заранее подготовленных резьбовых отверстий.

На резьбу

Резьбовой крепеж осуществляется только при наличии у свай фланца – плоской соединительной детали с отверстиями для болтов. Сам способ заключается в фиксации балки ростверка на опоре с помощью саморезов.

Выделяют особенности такого типа монтажа:

1. Установка и фиксация бруса с помощью самонарезающих шурупов происходит в надрезы на фланцах.
2. Между балками и лопастными трубами закрепляется рубероид.
3. Балки соединяются в чашу или лапу по углам.
4. Углы снаружи скрепляются шипами.
5. Отсутствует необходимость использования пазогребневой системы.

Для повышения надежности ростверка специалисты не исключат возможность использования двух способов крепления – на резьбу и на хомуты.

Так ли необходима обвязка при строительстве?

Свайный фундамент сам по себе является прочным и устойчивым, поэтому установка ростверка не является обязательной. Но наличие обвязки свай способствует усилению основания и может потребоваться для строительства на сложных грунтах, при возведении массивных сооружений. Также специалисты рекомендует установку ростверка в качестве дополнительной меры для повышения долговечности строящегося здания.

Сотрудники компании «СваиНева» помогут оценить необходимость монтажа ростверка и подобрать подходящие материалы, а также выполнят обвязку свайных опор после их установки.

Обвязка свайного фундамента: нужна ли – как сделать правильную обвязку

Технология обвязки свайного фундамента позволяет повысить его прочность, придать конструкции жесткость и устойчивость. Обвязочным поясом называется конструкция, которая объединяет оголовки опорных элементов в единую конструкцию по контуру фундамента, по линиям возведения внешних и межкомнатных несущих стен.

Варианты обвязки

Для монтажа обвязочного пояса применяются различные материалы — дерево, металл, железобетон. Тип обвязки фундамента на сваях подбирается с учетом вида свай, их сечения и длины, размеров постройки, материала стен, нагрузки на основание.

Обвязка свай брусом

Этот вид обвязки винтовых свай и ж/б опор применяется для строительства легких построек высотой в один или полтора этажа — деревянных, каркасных и щитовых домиков. Для монтажа используют брус из древесины хвойных пород — сосны и ели, реже из лиственницы. Чтобы защитить дерево от влаги, гниения и насекомых-вредителей, брус обрабатывают антисептиками, антипиренами или комбинированными огнебиозащитными составами.

Этапы монтажа обвязки на свайно-винтовом или забивном ж/б фундаменте:

• Проверяют правильность установки свай, монтируют оголовки, покрывают их рубероидом.
• Запиливают концы бруса для монтажа угловых соединений.
• Элементы обвязки укладывают на оголовки, места стыков бруса прокладывают жгутом для лучшего уплотнения.
• Проверяют горизонтальность обвязки уровнем, крепят брус к оголовкам с помощью саморезов.
• Готовый обвязочный пояс покрывают гидроизоляцией.

Обвязка свай доской

Обвязочный пояс при строительстве свайного фундамента можно сделать из доски. Элементы обвязки ставят на ребро и соединяют между собой. Такая обвязка получается легче, чем из бруса. Поведенные доски легко вытягиваются струбцинами и сохраняют заданную форму после того, как будут сбиты вместе. Выровнять брус большого сечения своими силами практически невозможно.

Чтобы сделать обвязку винтового или ж/б свайного основания действуют в следующем порядке:

• Между оголовками и обвязкой устраивают гидроизоляционный слой.
• Берут предварительно антисептированные доски, отмеряют, отпиливают нужный размер, ставят на ребро и сбивают по принципу «елочки». Это значит, что состыковка досок в углах выполняется зигзагом.
• Выводят плоскость с помощью рубанка, проверяют диагонали.
• Всю конструкцию прикручивают к оголовкам с помощью сантехнических шурупов — «глухарей».

Обвязка свай швеллером

Чтобы сделать обвязочный пояс для одноэтажного дома из пенобетона, шлакоблока или газосиликата, используют стальные балки — швеллер, двутавр или профтрубу. Двутавровая Н-образная балка используется в тех случаях, когда к прочности фундамента предъявляются повышенные требования.

Монтаж связевого или рамно-связевого каркаса производится следующим образом:

• Верхушки свай обрезают в один уровень, заполняют полые трубы бетонным раствором, монтируют оголовки.
• Стальные балки помещают на сваи таким образом, чтобы места стыков приходились на оголовки.
• Балки обрезают под углом 45 градусов и соединяют угловые стыки сваркой.
• Обвязочный пояс приваривают к оголовкам, монтируют диагональные и дополнительные горизонтальные связиСварные соединения зачищают от шлака и окалины, металл покрывают битумной мастикой.

Обвязка свай железобетонным ростверком

Обвязка фундамента железобетонным ростверком обходится на 30% дешевле металлической, однако имеет ряд недостатков. Основные из них — это трудоемкость монтажа и невозможность начала строительства дома до полного отвердения бетонного раствора. Для набора бетоном прочности требуется 26-28 дней.

При обвязке фундамента на сваях монолитным ростверком действуют следующим образом:

• Подготавливают арматуру, щиты и доски для сборки опалубки.
• Выравнивают сваи и надевают на них оголовки.
• Собирают опалубку, укладывают внутрь нее армокаркас.
• Арматурный каркас приваривают к сваям и заливают опалубку бетонным раствором.

Заключение

Отсутствие обвязки при возведении загородных коттеджей и дачных домов на участках со сложным рельефом и пучинистым или рыхлым грунтом приводит к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Как следствие, опоры проседают или напротив, выталкиваются на поверхность. Фундамент деформируется, что приводит к перекосу стен, образованию трещин и разрушению постройки. Обвязочный пояс дает возможность сохранить геометрию свайного фундамента, исключает его проседание, обеспечивает долговечность зданий из любых материалов, включая кирпич, блок, брус или бревно. При условии правильных расчетов такой фундамент прослужит не меньше 100 лет.

Сваи винтовые металлические фундаментные

Главная » 72-83 Металлы » Сваи винтовые винтовые, код 7308400009

Код ТН ВЭД 7308400009  Сваи винтовые металлические, труба бесшовная.
Код ТН ВЭД 7308400009 относится к группе Код ТН ВЭД 73084000 – Оборудование, строительные леса, опалубка. Оборудование для возведения лесов, опалубки, распорки или распорки ям (кроме композитных шпунтовых изделий и опалубочных панелей для монолитного бетона, обладающих характеристиками форм). В Российской Федерации код ТН ВЭД 7308400009аналогичен коду ТН ВЭД 7308909809. Это означает, что экспортируемый из России груз винтовых металлических винтовых свай может быть вывезен из России под двумя указанными кодами. CMR или коносамент будет содержать один из двух указанных кодов hs.

Экспортный отдел АНТ (Россия) реализует иностранным заказчикам винтовые сваи разных типов, все металлические, бесшовные, с покрытием, с приварным металлическим наконечником на конце лопасти. Основными типами винтовых свай являются: винтовые сваи обычные неоцинкованные, винтовые сваи оцинкованные, винтовые сваи типа криннера и др.



В связи с устойчивым благосостоянием граждан России мы сталкиваемся здесь, в России, с освоением сельских территорий. Многие уезжающие за границу знают о том, что граждане России, проживающие в больших городах и поселках, имеют маленькие домики за городом, в деревнях. В основном для проживания летом (компактные «дачи»). Эти места в России называются «дачами». Такое слово некоторое время назад ассимилировалось в английском языке вместе с другими словами, такими как «матрешка», «КГБ», «бабышка», «на здоровье» и т. д. Известный русский писатель Солженицын писал свои романы и рассказы, в которых использовалось русское оригинальное слово « dacha” с такой же грамотностью было написано на английском языке. За последние 15-20 лет россияне построили огромное количество новых дач вокруг больших городов. Большинство этих зданий основаны на фундаментах из винтовых свай. Кроме того, винтовые сваи широко используются в дорожном строительстве и некоторых других коммерческих и промышленных областях. Ниже представлены фото фундаментов на винтовых сваях для небольших дач. Спрос на новые дачи и муниципальный спрос дорожного строительства и торгово-промышленного развития предопределили в России рост значительного числа рабочих бригад, специализирующихся на устройстве винтовых свай. Мы также продаем оборудование для установки винтовых свай, которое является очень компактным, мощным и эффективным для глубокого заглубления и позиционирования буровых свай. Поставка такого оборудования и винтовых свай может стать хорошим стартом для малых предпринимателей, малого и среднего бизнеса, небольших строительных и проектных компаний по всему миру.

Совсем скоро (в середине сентября 2019 года) мы откроем нашу вторую веб-страницу, которая будет интернет-магазином, где наши посетители – потенциальные клиенты смогут совершить онлайн-покупку выбранного ими товара. На этой странице будут представлены различные типы винтовых свай, их параметры, размеры и размеры, цена на условиях EXW и FOB и т.д. Ссылку мы разместим позже. Сейчас мы разместим некоторые основные характеристики винтовых свай, смотрите ниже:

Материал: Сталь
Емкость: Strong
Стандарт: по запросу
Обработка поверхности: с покрытием. Стандарт по запросу
Упаковка: связка или поддон
Диаметр штабеля труб: 57-133 мм
Длина: от 1,5 м до 12 м
Ширина полотна: 150-850 мм
Толщина трубы: 2,5-4,5 мм
Поверхность: горячая Глубокая оцинковка
Сертификат: ISO9001:2008
Форма сечения: Круглая

Россия обладает современными производственными мощностями для производства различных типов металлических винтовых свай. Большинство из них изготавливаются из горячекатаной бесшовной стали с наконечником под винтовой лопастью. Этот продукт экспортируется по всему миру и широко используется внутри России, особенно в индивидуальном домостроении и малых промышленных сооружениях. Мы можем организовать отправку винтовых свай в FTL (полная загрузка грузовика) и/или в 40-футовом FCL (полная загрузка контейнера). Мы также можем отправить небольшую партию в LCL (меньше загрузки контейнера), например, 1 или 2 поддона. POL (порт погрузки) для контейнерных перевозок — это, как правило, порт Санкт-Петербурга, Россия или Усть-Луга, Россия. Если Вы заинтересованы в получении стоимости перевозки, пожалуйста, свяжитесь с нами по электронной почте или через whatsup, viber. Время транзита для европейских клиентов обычно составляет 3-5 дней для полноприводных грузовиков. Транзитное время для 40-футового контейнера FCL зависит от порта разгрузки, то есть для средиземноморских грузополучателей примерно 15-18 дней.

ANT Logistics/Export может отправить винтовые сваи в любую точку мира.

Для тех клиентов и покупателей, которые хотели бы получить полный сервис «от двери до двери», мы можем организовать полный сервис на стороне получателя, т.е. портовая экспедиция в порту назначения, таможенная очистка в пункте назначения, перевозка на территории заказчика, доставка до склада или площадки заказчика и выдача тары (контейнерного оборудования). Мы имеем большой опыт в логистических операциях и имеем около 70 агентов в более чем 50 странах, которые по запросу могут организовать «дверные» услуги.

Если у Вас возникнут вопросы по закупке, логистике и/или таможенному оформлению, пожалуйста, обращайтесь по электронной почте, мобильному телефону (whatsup, viber, skype). Мы говорим по-английски: + 7 961 800 27 36



СОПУТСТВУЮЩЕЕ ОБОРУДОВАНИЕ



Оборудование для установки винтовых свай  9 0006 Код ТН ВЭД 84306





Гидравлический бур для земляных работ Код ТН ВЭД 84306





Стойка для крепления винтовых свай Русский Код ТН ВЭД 84306





Штатив для крепления винтовых свай Русский Код ТН ВЭД 84306





Установка стоек настила на спиральных опорах

Узнать больше

Изменить регион

Найдите своего установщика

ГлавнаяСообщенияКак установить стойки для настила на спиральном фундаменте (свае)

Bridge Média – 21 апреля 2023

Как установить стойки для настила на спиральном фундаменте (свае)

Если вы планируете построить палубе, использование винтовой фундаментной системы пирса от GoliathTech может быть отличным выбором. После того, как винтовые сваи установлены, следующим важным аспектом является выбор подходящего оголовка/седельного кронштейна для крепления стоек настила. Правильно установленный кронштейн обеспечивает устойчивость и безопасность настила.

Типы креплений/седельных кронштейнов

GoliathTech предлагает множество различных типов головных креплений/седельных кронштейнов для палубных стоек, вот три основных:

Плоская пластина :

• Это это простой вариант где стойка палубы находится прямо на квадратной плоской поверхности и удерживается на месте с помощью болтов, прикрученных снизу.
Кронштейны для плоских пластин
• подходят для небольших площадок или площадок с низкой нагрузкой.
• Они просты в установке и являются доступным вариантом для людей с ограниченным бюджетом.
• Доступны различные размеры в зависимости от размера балки или стойки.

U-образный кронштейн :

• U-образный кронштейн доступен в различных размерах и используется в зависимости от размера стойки. При использовании U-образного седельного кронштейна обычно используются сквозные болты.
• U-образный кронштейн является более прочным вариантом, чем плоская пластина, и обычно используется при больших боковых нагрузках на стойки/балки.
U-образные кронштейны
• обеспечивают превосходную устойчивость и являются отличным выбором для настилов, построенных в районах с сильным ветром или большой снеговой нагрузкой.

Регулируемые и фиксированные оголовки :

• GoliathTech предлагает как регулируемые, так и фиксированные оголовки в зависимости от типа соединения с самой сваей. Регулируемые оголовки выполнены регулируемыми за счет резьбового стержня, вставленного в заглушку основания сваи.
Регулируемые головки
• — отличный вариант для подрядчиков, поскольку они могут легко регулировать высоту и экономить время и нервы.
• Регулируемые головки — это гибкий вариант, поскольку их можно отрегулировать для выравнивания деки на неровной поверхности. Этот тип кронштейна устанавливается на винтовой опоре (свае) и позволяет регулировать высоту стойки настила по мере необходимости даже после того, как конструкция построена.
• Неподвижные головки используются при приложении больших нагрузок, при более высоких боковых нагрузках или в качестве более экономичного варианта регулируемой головки.

Установка плоской пластины

При установке плоской насадки сертифицированный установщик GoliathTech просто прикрепит основание к свае с помощью изготовленных на заказ болтов. После закрепления основания плоская пластина, приваренная к стержню с резьбой, ввинчивается в основание на нужную высоту. Стойку настила можно поместить на кронштейн, а снизу можно закрутить болты, чтобы удерживать стойку на месте.

Установка U-образного седельного кронштейна

И снова сертифицированный установщик прикручивает основание к свае с помощью изготовленных на заказ болтов. Затем с помощью резьбового стержня в основание ввинчивается U-образный кронштейн нужного размера. Размер U будет зависеть от размера балки или стойки. Чтобы установить U-образный кронштейн, вам нужно будет надеть кронштейн на спиральную сваю и использовать сквозные болты, чтобы прикрепить его к пирсу (свае). После установки кронштейна стойку настила можно поместить в U-образный кронштейн и закрепить с помощью сквозных болтов.

Использование регулируемых головок

Регулируемые головки — отличный вариант для террас, построенных на неровной поверхности, и во многих ситуациях они значительно экономят время. GoliathTech имеет уникальную запатентованную систему, которая позволяет регулировать оголовок сваи и в то же время обеспечивает сопротивление подъему, чтобы не только обеспечить хорошую поддержку вашей конструкции, но и надежно закрепить ее на земле.

Регулируемые головки позволяют легко выровнять стойки настила до нужной высоты, что экономит много времени и нервов.

Построение настила на винтовой фундаментной системе от GoliathTech — разумный выбор для безопасного и стабильного настила.
