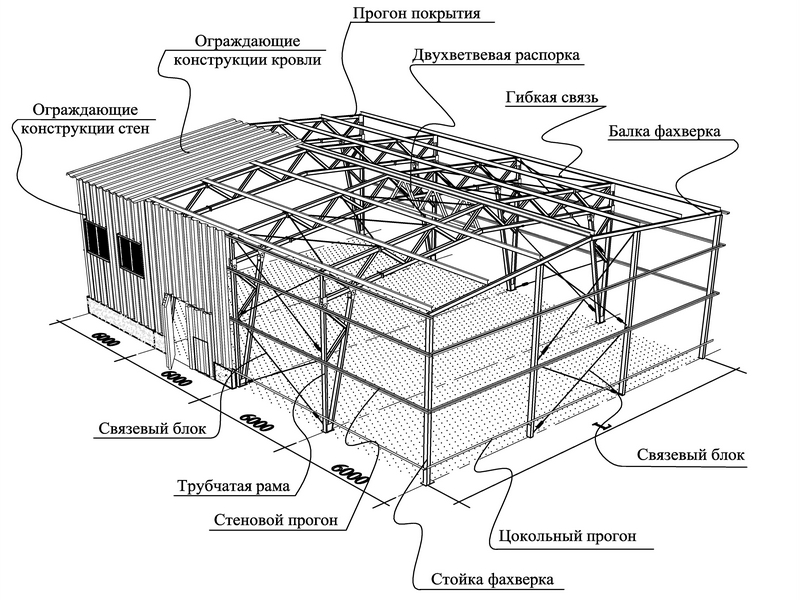

Правила обмера ограждающих конструкций: Правила обмера поверхности ограждающей конструкции помещения

Содержание

Правила обмера поверхностей ограждающих конструкций — Мегаобучалка

1. Высота стен первого этажа, если пол первого этажа расположен на грунте, измеряется между уровнями полов первого и второго этажей; если пол расположен на лагах, то от наружного уровня подготовки пола до уровня поля второго этаже; при неотапливаемом подвале или подполье – от уровня нижней поверхности пола 1-го этажа до уровня чистого пола 2-го этажа, а в одноэтажных зданиях с чердачным перекрытием – от пола до верха утепляющего слоя перекрытия, см. рис. 4.14.

2. Высота ограждений промежуточных этажей измеряется между уровнями чистых полов, а верхнего этажа – от уровня его чистого пола до верха утепляющего слоя чердачного перекрытия см. рис. 4.14 а.

3. Длина наружных стен в угловых помещениях измеряется от кромки наружного угла до осей внутренних стен, а не угловых – между осями перегородок, см. рис. 4.14 б.

4. Поверхность окон, дверей и фонарей измеряется по наименьшим размерам строительных проемов в свету.

5. Поверхность потолков и полов над подпольями и подвалами в угловых помещениях измеряется по размерам от внутренних поверхностей наружных стен до осей противоположных стен, а в неугловых – между осями внутренних стен.

6. Длина внутренних стен измеряется по размерам от внутренних поверхностей наружных стен до осей внутренних стен или между осями внутренних стен.

Рис. 4.14. Правила обмера площадей наружных ограждений: а – в разрезе здания; б – в плане; 1 – пол на грунте; 2 – пол на лагах; 3 – пол над неотапливаемым подвалом или подпольем; НС – размеры наружной стены; О – размеры окна; Пл – размеры пола; Пт – размеры потолка

Примечание. Для подсчета площади поверхностей ограждающей конструкции линейные размеры принимаются с точностью до 0,1 м.

Расчет теплопотерь через пол, расположенный на грунте, проводится по зонам, рис.

4.15.


Рис. 4.15. Разбивка поверхности пола (а) и заглубленных частей наружных стен (б) на зоны I—IV

Поверхность пола делят на полосы шириной 2 м, параллельные наружным стенам. Поверхность участка пола в зоне I , примыкающего к наружному углу, имеет повышенные теплопотери, поэтому учитывается дважды (см. рис. 4.15 а, – крестообразная штриховка). Подземные части наружных стен рассматривают при расчете теплопотерь как продолжение пола. Разбивку на полосы в этом случае делают от верха подземной части стен (рис. 4.15 б). Условные сопротивления теплопередаче для зон принимают так же, как для пола при наличии утепляющих слоев, которыми в данном случае являются слои конструкции стены.

Теплопотери подсчитываются с использованием формулы (4.12), принимая

n = 1. Сопротивление теплопередаче неутепленных полов R_нп следует принимать по табл. 4.1.

Таблица 4. 1

Сопротивление теплопередаче неутепленных полов,

расположенных на грунте

Зона	I	II	III	IV
Сопротивление полов R_нп, м²·К/Вт	2,15	4,3	8,6	14,2

Для утепленных полов на грунте

, м²·К/Вт. (4.20)

Для утепленных полов на лагах .

Определив расчетную тепловую нагрузку на систему отопления при составлении теплового баланса помещений по формуле (4.7), а также тепловую нагрузку на нагревательные приборы, расположенные в каждом помещении здания, переходят к тепловому расчету приборов отопительной системы.

Обмерные работы, замер помещений в Москве и Московской области: цена

Для определения точных геометрических размеров помещения, здания и его отдельных строительных элементов проводят обмерные работы. Результаты необходимы для:

создания проекта реконструкции и капитального ремонта;
измерения угла отклонения и смещения стен от проектного положения;
расчета строительной сметы;
разработки дизайн-проекта;
оптимальной расстановки рабочего оборудования и мебели;
определения площади помещения и оформления отчетной документации для передачи в госструктуры;
определения стоимости объекта.

Состав работ во многом зависит от целей и задач. Измерения можно организовать для здания и инженерной конструкции, отдельного помещения и для определенных строительных элементов – деталей фасада, проемов, мостов. От состава услуги зависит цена. Узнать стоимость за кв. м. для конкретного объекта можно у менеджера компании «Департамент».

В статье поговорим, какие методы используют для определения геометрических размеров, какие требования к процедуре предъявляют нормативные документы, рассмотрим основные этапы работ.

Методы обмера сооружений, помещений и строительных конструкций

Сегодня для определения геометрических параметров объекта специалисты используют как традиционные методы, так и современные бесконтактные, например лазерные обмеры помещений. Часто программа включает несколько разных подходов. Это позволяет получить результат с минимальной погрешностью и построить точные чертежи.

Оптимальный метод измерения геометрических параметров выбирают с учетом задачи, технического состояния объекта, расположения и доступности конструкции. В таблице представлены распространенные способы проведения работ, принцип и ключевые особенности.

Вид обмерных работ	Описание и особенности
Фотограмметрический (дистанционный метод)	Специалисты делают несколько стереопар и одиночных фотоснимков с близкого расстояния и разных ракурсов. Параллельно приборы фиксируют координаты объектов. Используется для обследования аварийных и ветхих сооружений.
Геодезический	Принцип измерения напоминает геодезическую съемку участка, но отличается высокой точностью. Для измерения требуется мерная лента, рулетка, нивелир и теодолит. Для определения геометрических размеров результаты обрабатывают в профильной программе.
Натурный (ручной)	Отличается высокой трудоемкостью, поэтому используется на небольших постройках – для измерения параметров киосков, павильонов, беседок, веранд, квартир. Необходимые инструменты – линейка, уровень, отвес, водяной нивелир.
Лазерное сканирование или безотражательный электронный инженерный тахеометр	Задача метода – зафиксировать пространственные координаты объекта. Для этого прибором определяют горизонтальные и вертикальные углы, наклонные расстояния. Далее рассчитывают параметры по формулам.

Требования к обмерным работам

Решение перечисленных выше задач требует точных данных. Чтобы получить результат с минимальной погрешностью, замер помещения должен быть выполнен по правилам. Они описаны в СП, ГОСТах и Приказах.

Базовые правила обмера помещений:

Если проводятся внутренние и наружные обмерные работы здания, то сумма размеров снаружи стены с учетом погрешности должна совпадать с аналогичными параметрами, взятыми изнутри.
Точность измерения внутренних помещений – 1 см.
Необходимо фиксировать размеры всех выступов более 3 см – элементы печей, вентиляции, стен, ниши.
Обмерные и обследовательские работы оконных и дверных проемов проводят в свету.
Определение геометрических параметров печи выполняют на уровне топливника по горизонтальному сечению.
В результатах обмерных работ лестничных клеток необходимо указать направление подъема и число ступенек.
Если между помещениями установлена перегородка ниже потолка, то они фиксируются и измеряются как отдельные.

Для ряда строительных конструкций могут быть свои особенности определения геометрических размеров. Только квалифицированный специалист способен учесть все нюансы и правильно выполнить обмерные работы. Эксперты компании «Департамент» проводят обследование объектов в строгом соответствии с методиками и нормативными документами. Для уточнения подробностей и расчета стоимости оставьте заявку на сайте.

Как проходят обмерные работы: базовые этапы и их особенности?

Рассмотрим этапы обмерных работ на примере, когда оцениваемым объектом служат недоступные или труднодоступные строительные конструкции:

Оформление наброска (подосновы) в электронном формате или на бумаге.
Обмеры помещений электронным тахеометром или методом лазерного сканирования.
Фиксация точек на подоснову.
Обработка результатов – расчет обмерных работ, интерпретация данных и воссоздание контуров у измеряемых элементов.
Оформление чертежей с размерами, которые были определены в процессе работы.

Подобная схема используется для обмера большинства строительных конструкций независимо от поставленной задачи. Отличия могут быть в применяемых методиках и инструментах, наличии дополнительных этапов и подготовительных работ.

Данный метод используется, когда достаточно упрощенной визуализации строительной конструкции, и не нужны данные о текстуре и внешнем виде. Если специалистам требуется более точное графическое представление элемента, применяют другие методы исследования, например лазерное сканирование или аэросъемку с фотограмметрической обработкой.

Обмерные работы от компании «Департамент» с гарантией

Только правильные замеры помещения гарантируют получение точных результатов. Без этих данных невозможно определить объем необходимых материалов, рассчитать смету, разработать проектную документацию.

Вы можете заказать выполнение обмерных работ в Москве и Московской области в компании «Департамент». Это независимая аккредитованная организация, которая дает гарантию на разработанную документацию. В течение 12 месяцев после получения чертежей клиент может обратиться в компанию «Департамент» за бесплатными правками, если у него возникли проблемы с согласованием документов и прохождением экспертизы.

Чтобы узнать стоимость замера объекта, оставьте заявку на сайте компании «Департамент». Менеджер уточнит детали и подготовит коммерческое предложение. Также мы готовы организовать бесплатный выезд специалиста для оформления технического задания. Удобную дату и время можно согласовать по телефону.

Оболочка здания: передовой опыт тестирования и ввода в эксплуатацию | Консультации

Джеймс Бочат, LEED AP, NEBB Cx, Концепции ввода в эксплуатацию, Феникс 26 марта 2013 г.

Традиционно, ограждающие конструкции зданий вводились в эксплуатацию в результате архитектурной инспекции с использованием списков ошибок для отслеживания необходимых исправлений. В связи с повышенным интересом к высокоэффективным зданиям все больше внимания уделяется тому, как ограждающие конструкции влияют на внутренний комфорт и энергоэффективность. Традиционный процесс контроля качества подрядчика не был эффективно использован в отношении ограждающих конструкций зданий из-за того, что узлы строятся на месте несколькими подрядчиками в разное время в процессе строительства. Оболочка здания состоит из внешней облицовки, слоя водяного канала, воздушного барьера, пароизоляции и изоляционного барьера, каждый из которых должен быть установлен правильно без отверстий или пустот в любом из слоев для обеспечения предполагаемых характеристик (см. Рисунок 1) .

Чтобы преодолеть недостаток эффективного ввода в эксплуатацию этих сборок ограждающих конструкций, такие организации, как Национальное бюро экологического баланса (NEBB), начали использовать процесс технического ввода в эксплуатацию ограждающих конструкций с более высоким успехом. В процессе технического ввода в эксплуатацию для достижения этих результатов используется процесс экспертного поставщика услуг по вводу в эксплуатацию вместо процесса контроля качества подрядчика, а также используются как испытания компонентов оболочки, так и проверки установки.

Чтобы помочь в процессе ввода в эксплуатацию ограждающих конструкций, промышленность начала принимать стандарты испытаний ограждающих конструкций. Были разработаны стандарты для проникновения воздуха, проникновения воды и теплового проникновения, но они не получили широкого распространения.

Испытание на проникновение воздуха проводится путем повышения и понижения давления в помещении и измерения утечки при повышенном давлении в здании, примерно в 12–15 раз превышающем нормальное рабочее давление в здании. Это наиболее эффективно, когда применяется ко всем зданиям, а не к отдельным узлам. Эти тесты находят и выявляют утечки, которые при устранении обеспечивают более высокий уровень энергоэффективности и комфорта.

Испытание на проникновение воды проводится путем распыления воды на окна, двери и стены, когда здание находится под отрицательным давлением, чтобы найти любые утечки воды в этих узлах. Это наиболее эффективно при применении к отдельным переходным элементам, таким как переходы окно/стена или дверь/стена или переходы стена-крыша или стена-фундамент. Крыши также можно проверить путем опрыскивания или затопления крыш, а затем исследовать кровельную систему на наличие утечек с помощью измерений или наблюдений за температурой или электропроводностью. Заливать крыши не рекомендуется из-за возможности повреждения конструкции или элементов крыши.

Испытание на тепловое проникновение выполняется путем тепловизионного исследования компонентов оболочки при разнице температур не менее 15 F или выше. Эти изображения будут указывать на области избыточного теплового проникновения в области стен или крыши и могут указывать на наличие тепловых мостов в элементах конструкции, а также на наличие утечек воздуха, когда здание находится под испытательным давлением.

Стандарты испытаний

Большинство стандартов испытаний были разработаны для жилищного строительства и обновляются для использования в коммерческих и промышленных зданиях. Наиболее успешным стандартом на сегодняшний день является Протокол испытаний инженерного корпуса армии США на утечку воздуха для ограждающих конструкций, который начинает использоваться для новых военных сооружений. Этот стандарт был основан на ASTM E 779., который также обновляется, чтобы соответствовать современным технологиям и стандартам. Существует множество стандартов ASTM, которые применяются к испытаниям на утечку воздуха, утечку воды и тепловое проникновение. Большинство из них предназначены для определенного типа сборки или конструкции, что делает применение этих стандартов к коммерческим зданиям очень запутанным. Это привело к тому, что лишь несколько высококвалифицированных фирм оказывали эти услуги по очень высоким ценам. Недостаток экспертных фирм и непонимание этих стандартов ограничили доступность и экономичность испытаний конвертов в строительной отрасли.

Обязательство проверять все военные здания потребует гораздо большего количества квалифицированных испытательных фирм и потребует, чтобы стандарты испытаний были более понятными и применимыми к ограждающим конструкциям коммерческих зданий. С этой целью Американская ассоциация воздушных барьеров создала рабочую группу для оказания помощи Инженерному корпусу армии США в обновлении его стандарта, которое было завершено в 2011 году. Чтобы помочь в обучении и коммерциализации этих услуг по тестированию, несколько организаций, включая NEBB, разработала программы обучения и сертификации для тестирования корпусов зданий, что позволило большему количеству фирм выйти на рынок и снизить общую стоимость тестирования корпусов.

Итак, как можно применить тестирование характеристик оболочки к коммерческому зданию? Во-первых, проектировщик ограждающих конструкций должен указать допустимые скорости утечки воздуха и воды, а также теплового проникновения для проектируемого здания. Это звучит достаточно просто, но оказывается самой сложной частью. Для воды это довольно просто — ни один из ответов не является правильным, — но для воздуха и термальных источников все не так просто.

Характеристики проникновения тепла представляют собой компромисс между массой оболочки и термическим сопротивлением материала по отношению к дневному свету и видам через застекленные проемы. Более высокое тепловое сопротивление всей оболочки может быть достигнуто с меньшими площадями остекления, но без надлежащего остекления ухудшается естественное освещение и виды. Таким образом, для тепловых характеристик нет правильного фактора, который следует применять. Задача проектировщика состоит в том, чтобы обеспечить сбалансированный компромисс дизайна после того, как были введены оптимизация ориентации здания и динамические системы светотени.

Применение тестов

Определить наилучшую скорость утечки намного сложнее, потому что каждое здание протекает, и инженерная цель состоит в том, чтобы минимизировать скорость насколько это возможно при минимальных затратах на строительство. Утечка возникает из-за проницаемости самого воздушного барьера и того, как он применяется, особенно из-за переходов и проходов, таких как трубы и трубопроводы, а также из-за того, сколько дверей и окон имеет ограждающая конструкция здания.

Обычно здания должны работать при избыточном давлении от 4 до 5 Па (от 0,016 до 0,02 дюйма). При испытательном давлении 75 Па (0,3 дюйма) скорость утечки 0,4 кубических фута в минуту/кв. фут через воздушный барьер будет очень высокой, а 0,1 куб. По спецификации эти скорости утечки измеряются, когда здание находится при перепаде давления от 50 до 75 Па между внутренней и внешней частью. Площадь воздушного барьера определяется как площадь первого этажа, потолка верхнего этажа и общая площадь воздушного барьера внешней стены. В таблице 1 указаны стандартные скорости утечки для различных типов конструкций при строительном давлении 50 Па или 75 Па.

Предоставлено: Процедурные стандарты NEBB для испытаний ограждающих конструкций зданий, 2012 г.

Требуемые параметры испытаний здания (указаны проектировщиком):

Скорость утечки в кубических футах в минуту/кв. фут воздушной преграды; стандартная скорость утечки составляет от 0,40 до 0,10 кубических футов в минуту/кв. фут
Испытательное давление в ПА; стандартные испытательные давления: 50, 60 и 75 Па
Используемый стандарт испытаний ASTM E779, ASTM 1827, Инженерный корпус армии США или NEBB
Количество и общие места проведения испытаний на проникновение воды и используемый стандарт
Установленные требования к температурным испытаниям.

Тип конструкции и количество отверстий будут иметь значительное влияние на способность подрядчика достичь желаемого уровня утечки. Бетонная конструкция с небольшим количеством отверстий может обеспечить скорость утечки менее 0,1 куб. требуется менее 0,25 кубических футов в минуту на квадратный фут при испытательном давлении 75 Па. Последнее, что должен указать проектировщик, это то, к каким узлам применяются испытания давлением, водой и температурой. Лучше всего применять испытания под давлением и тепловые испытания ко всей оболочке здания, а испытания на проникновение воды — к выборке типов переходов в окнах и дверях. Точные места проведения испытаний на проникновение воды должны быть определены испытательным агентством, поскольку места будут обеспечивать выборку общих характеристик оболочки. Подрядчику не следует сообщать, где будут находиться места испытаний, чтобы случайная выборка указывала на общее качество установки.

Испытания на проникновение воздуха обычно проводятся с несколькими вентиляционными дверями и вентиляторами для достижения высокой скорости воздушного потока, необходимой для испытаний ограждающих конструкций коммерческих зданий. Существует предел тому, насколько большое здание вы можете проверить с помощью дверей с воздуходувкой. Этот предел составляет примерно 150 000 кв. Футов, в зависимости от скорости утечки в здании; чем ниже ставка, тем больше может быть здание. Если здание слишком велико для того, чтобы можно было легко использовать вентиляционные двери, систему HVAC можно использовать в качестве устройства для испытания под давлением. Чтобы использовать систему HVAC, она должна быть специально разработана для использования как со стандартными требованиями HVAC, так и с требованиями испытаний. Эти конструктивные особенности заключаются в способности помещать здание под положительное и отрицательное давление до 75 Па, обеспечивать требуемый высокий расход и точно измерять расход при этих испытательных давлениях. Процедурный стандарт NEBB для испытаний ограждающих конструкций зданий содержит стандарты и требования для испытаний с использованием системы HVAC.

Требования к использованию системы HVAC в качестве испытательного оборудования:

Возможность обеспечения положительного и отрицательного давления
Возможность обеспечения испытательного потока как в положительном, так и в отрицательном направлениях потока
Возможность обеспечения очень точных показаний расхода воздуха для оба устройства потока.

Одним из интересных результатов испытаний давлением в здании является то, что вы можете легко рассчитать фактическую величину утечки воздуха в здании при нормальном рабочем давлении в здании. В настоящее время проектировщикам систем ОВКВ трудно точно рассчитать, сколько на самом деле будет течь в конструкции, и большинство проектировщиков не учитывают это количество при расчете подпиточного воздуха или используют 10% расхода приточного воздуха, что не является правильным и приводит к здание находится под избыточным или недостаточным давлением. Наш опыт испытаний позволяет нам точно рассчитать фактическую скорость утечки, если мы знаем испытательное давление и допустимую скорость утечки. Мы можем рассчитать фактическую скорость утечки при нормальном рабочем давлении, используя базовые расчеты расхода для испытания под давлением.

Пример:

Для двухэтажного здания площадью 100 000 кв. футов с площадью этажа 50 000 кв. футов, общей площадью поверхности воздушного барьера 126 500 кв. допустимая величина утечки при испытательном давлении 75 Па будет составлять 31 625 кубических футов в минуту. Используя формулу, чтобы найти максимально допустимую скорость утечки при нормальном рабочем давлении 0,02 дюйма:

Мы видим, что максимальная утечка при нормальном строительном давлении 0,02 дюйма будет 8,945 см3. Если фактический тестовый расход меньше, то фактическая утечка давления в здании будет меньше, но это позволяет проектировщику HVAC планировать максимально допустимую скорость утечки.

Два наиболее важных вопроса от владельцев и архитекторов: насколько эти испытания увеличивают стоимость здания и сколько испытаний мы должны провести? Наилучшая практика указывает на то, что как минимум все здание должно подвергаться опрессовке и инфракрасному тепловому обследованию в каждом здании, поскольку ценность этих испытаний высока. Испытания на проникновение воды могут быть очень дорогими, если их применять чрезмерно. Наилучшая практика указывает на то, что испытания на проникновение воды следует проводить только в любом здании со сложными оконными стенами или дверями со сложными переходами, и его следует применять со стратегией отбора проб, поэтому проводится только несколько испытаний. Стоимость испытаний под давлением варьируется в зависимости от размера здания, планировки, ограничений на испытания и качества конструкции, но эмпирическое правило для примера здания будет составлять от 0,20 до 0,35 долларов США за квадратный фут площади пола. Эмпирическое правило для теплового обследования здания в качестве примера может быть в диапазоне от 0,03 до 0,05 доллара США за квадратный фут, а одно испытание на проникновение воды может стоить в диапазоне 2000 долларов за испытание.

Оснащенные этими современными стандартами и методами испытаний, теперь оболочки зданий должны быть испытаны на высокоэффективных зданиях, чтобы убедиться, что они действительно обеспечивают проектные характеристики.

Джеймс Бочат (James Bochat) — президент компании «Концепции ввода в эксплуатацию». Он бывший президент NEBB и бывший председатель комитета по вводу в эксплуатацию NEBB. Он сыграл важную роль в разработке дисциплин NEBB по вводу в эксплуатацию, ретро-пуско-наладке и вводу в эксплуатацию ограждающих конструкций, а также проводил семинары по вводу в эксплуатацию в США и Австралии для NEBB. Он является председателем комитета ASHRAE по передовому опыту в области протоколов измерения производительности и в прошлом был членом междисциплинарной рабочей группы ASHRAE по метрикам производительности зданий.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

Полное руководство по оболочке здания [издание 2020 г.] | ECHOtape

Что такое оболочка здания и почему это важно? Как это может потерпеть неудачу? Какую роль играет лента в герметизации воздуха?

В этом посте мы демистифицируем оболочку здания, помогая строителям и подрядчикам выявить слабые места в герметичности здания, чтобы улучшить герметичность и создать больше конструкций, которые будут устойчивыми, экономичными и удобными в любых условиях.

Что такое оболочка здания?

По своей природе мы не ожидаем, что наша среда будет поддерживать постоянный климат, 74 градуса по Фаренгейту, влажность 50%.

Наше восприятие комфорта весьма адаптивно и основано на обстоятельствах, ожиданиях условий окружающей среды и деятельности. Мы используем зонты, когда идет дождь. Мы одеваемся слоями, когда холодно. Мы используем солнцезащитный крем, когда подвергаемся воздействию интенсивных летних ультрафиолетовых лучей.

И все же мы ожидаем, что наши дома будут обеспечивать тепловой комфорт и защиту от природных элементов при постоянной температуре 74 градуса каждый день.

Стены, крыши, окна и двери — все играет роль, но на самом деле это возможно благодаря ограждающим конструкциям здания.

В самом простом определении ограждающая конструкция здания – это внешняя оболочка или оболочка здания, которая отталкивает элементы .

В самом сложном определении это инженерная система, которая объединяет такие элементы, как структурная целостность, контроль влажности, контроль температуры и границы давления воздуха, в единую стратегию проектирования.

Это физический разделитель между кондиционированной и некондиционируемой средой здания, включая сопротивление воздуху, воде, теплу, свету и передаче шума. Это часть дома, которую можно обвести линией: крыша, стены и фундамент.

Хотя оболочка здания представляет собой своего рода силуэт, важно помнить, что это составные слои. Каждая часть оболочки здания должна рассматриваться как набор более мелких частей, работающих вместе, чтобы обеспечить структурную поддержку.

То, как построены фундамент и стены, имеет важное значение для создания прочной конструкции или основания для остальной части здания. Это одна из основных функций конструкции, потому что хорошо построенная оболочка необходима, чтобы просто поддерживать конструкцию.

Проект здания должен быть тщательно измерен и выполнен, чтобы не было открытых краев, щелей между окнами и стенами и несовершенств между крышей и стенами или между стенами и фундаментом. Все это включено в концепцию оболочки здания.

Тем не менее, каждая часть корпуса сталкивается с различными проблемами.

Крыши обстреляны жарой, дождем и градом
Стены борются с ветром и дождем
Фундаменты всегда окружены влажной, сырой землей

На строительном уровне оболочка дома представляет собой серию композитных слоев — будь то дерево, стекло, шпон, гипсокартон и т. д. — каждый из которых имеет свои собственные проницаемые свойства, которые необходимо учитывать.

Надлежащее ограждение здания работает вместе для достижения одной и той же цели остановки или замедления потока воздуха, воды и тепла, при этом допуская неизбежное проникновение воды в качестве способа высыхания.

Почему так важны ограждающие конструкции зданий? Понимание воздушных потоков, герметизации воздуха и оболочки здания | Изображение через US EPA

В целом, компоненты оболочки здания работают вместе, чтобы выполнять четыре основные, но критически важные функции: структурная поддержка, управление влажностью, регулирование температуры и поток воздуха.

Последние три — влажность, воздух и тепло — характеризуют «управляющие» функции ограждающих конструкций, те аспекты, которые обеспечивают энергоэффективность, комфорт и экологичность дома.

1. Контроль влажности. Важнейшим элементом контроля оболочки является ее способность регулировать передачу влаги. Влага представляет явную опасность для общей целостности здания и должна быть принята во внимание.

Влага может воздействовать на здание над головой (крыша), под ногами (подвал/пол) и по бокам (стены). Каждый компонент должен быть обработан, чтобы предотвратить дорогостоящий ущерб от нежелательной передачи. Это важно в любом климате, но особенно в холодном и жарком влажном климате.

2. Регулятор воздуха . Управление потоком воздуха является ключом к контролю энергопотребления, обеспечению качества воздуха в помещении, предотвращению образования конденсата и обеспечению комфорта.

Управление движением воздуха включает поток через ограждение или компоненты самой оболочки здания, а также внутрь и наружу внутреннего пространства. Так, например, когда мы говорим о сквозняке дома, мы говорим о контроле потока воздуха.

3. Термоконтроль. Термоперенос напоминает о том, насколько комфортно мы чувствуем себя в собственном доме.

Слишком жарко? Слишком холодно? Если вы хотите решить этот вопрос, проще всего поискать. Как мы учили в начальной школе, тепло поднимается вверх, и если у вас недостаточно сопротивления в здании, чтобы предотвратить подъем тепла прямо через крышу, пришло время повысить коэффициент IQ ограждающих конструкций, чтобы предотвратить утечку тепла (и денег) .

Что такое герметичность здания?

Оболочки зданий часто характеризуются как «плотные» или «свободные».

Неплотная оболочка здания обеспечивает более естественную циркуляцию воздуха, что улучшает качество воздуха в помещении и устраняет необходимость в механической вентиляции.

Эти типы ограждающих конструкций делают здание более сквозняковым и неудобным, а также затрудняют регулирование уровня температуры в здании. Это создает более высокую вероятность появления плесени или грибка, и большее количество нагретого или охлажденного воздуха может выходить через неплотности в незакрепленной оболочке здания. Это увеличит счета за электроэнергию, а также негативно повлияет на окружающую среду, выпустив больше парниковых газов.

Плотная оболочка здания обеспечивает высокий уровень контроля над качеством воздуха в помещении, температурой, уровнем влажности и потреблением энергии.

Для создания плотной оболочки здания требуется дополнительная изоляция, герметик, клейкая лента, герметики и энергосберегающие окна. Это приводит к меньшему количеству сквозняков и более комфортному зданию для его обитателей, что часто приводит к меньшим затратам на отопление и охлаждение.

Плотные оболочки также имеют меньшую вероятность образования плесени или грибка из-за проникновения влаги, что может помочь продлить срок службы компонентов здания. Обратной стороной более плотной оболочки здания является то, что она требует более обширных систем механической вентиляции, поскольку она ограничивает объем естественной вентиляции.

Кроме того, хорошие ограждающие конструкции, препятствующие сквознякам и другим утечкам воздуха, позволяют лучше контролировать давление воздуха внутри, а также температуру.

Без этого источники охлаждения и обогрева постоянно борются с внешними элементами, проникающими внутрь здания. Это не только дорого, но и делает пребывание внутри здания неудобным. Например, дом, в котором система кондиционирования воздуха была отключена на все выходные, будет дольше охлаждаться в понедельник утром, если конструкция здания допускает утечки и сквозняки.

Герметичная оболочка дает возможность адекватно контролировать качество воздуха, делая интерьер здания более комфортным и приятным.

Каковы передовые методы построения систем оболочки?

Мы уже говорили об этом раньше и повторим снова: Стройте крепко; выпустите его правильно .

Без практически воздухонепроницаемой, хорошо изолированной оболочки здания достижение уровней энергоэффективности, требуемых действующими строительными нормами IECC и Разделом 24 штата Калифорния, практически невозможно без масштабных инвестиций в системы возобновляемых источников энергии.

Хорошей новостью для строителей является то, что создание правильной оболочки здания является одним из самых дешевых и высокодоходных вложений при проектировании с нулевой производительностью. Все сводится к хорошей строительной практике.

Согласно ProBuilder.com, чтобы сделать изоляцию воздуха своим главным приоритетом, сосредоточьтесь на изоляции. Сосредоточьтесь на герметизации участков вдоль верхней и нижней плит, особенно по периметру в районе чердака и вдоль фундамента, будь то подвал, подвальное помещение или плита, чтобы в стенах не образовывались конвективные петли.

Узнайте больше о лучших методах герметизации здесь.

Почему системы ограждающих конструкций выходят из строя?

Когда система ограждающих конструкций спроектирована и построена должным образом, очень немногие жильцы обращают на это внимание. Но когда выходит из строя ограждающая конструкция здания (и даже самые лучшие проекты выходят из строя вовремя), все это замечают.

Эти отказы могут включать в себя эстетические потери, коррозию, плохое качество воздуха в помещении, неэффективность использования энергии и, в некоторых случаях, опасные для жизни структурные разрушения и возможные судебные разбирательства — худший кошмар строителя.

1. Недостатки конструкции. Архитекторы иногда указывают материалы или системы проектирования, которые не подходят для их предполагаемого использования. Распространенные ошибки включают в себя указание материалов, которые несовместимы с материалами, с которыми они вступают в контакт, или имеют неадекватные критерии производительности для теплового движения, структурной способности или сопротивления проникновению воды.

Проблемы также возникают, когда субподрядчики пытаются уменьшить вес, размер или количество компонентов ограждающих конструкций (алюминий, стекло, герметики, гидроизоляция и т. д.), необходимых для проекта. Это может привести к неадекватной производительности или емкости указанных материалов.

2. Отказ материала. Также часто правильно указанные материалы не соответствуют опубликованным уровням производительности. Это может быть результатом ошибок при производстве, обращении или хранении продукта или компонентов внутри продукта.

Общие примеры включают ухудшение адгезии герметика, расслоение многослойного стекла и усталость металла. Хотя ожидаемые уровни производительности часто основаны на измеренных статистических характеристиках, прочность материалов варьируется.

3. Низкое качество изготовления . Во время строительного бума проблема некачественной работы обостряется из-за того, что над проектами работает много неопытного, неконтролируемого и необученного персонала. Часто встречаются компоненты ограждающих конструкций, установленные не в соответствии с производственными спецификациями.

Слово для мудрых: назначение правильных людей на правильную работу имеет большое значение для правильной установки и общей прибыльности.

4. Стихийные бедствия. Даже при безупречной установке плохие вещи могут случиться с хорошей работой, когда условия окружающей среды превышают те, которые ожидались при проектировании. Воздействие ураганных ветров, проливных дождей и экстремальных колебаний температуры может привести к перегрузке правильно спроектированной и построенной оболочки здания, что приведет к повреждению системы и сделает ее уязвимой для дальнейшего износа или выхода из строя.

Хотя отказы этого типа невозможно остановить, многие из них можно предотвратить с помощью регулярного осмотра и технического обслуживания, чтобы выявить небольшие проблемы до того, как они станут большими.

[echo_cta]

10 причин, по которым подрядчики должны использовать ленту для герметизации ограждающих конструкций здания
По мере того, как клиенты требуют более энергоэффективных домов, а строительные нормы и правила ужесточаются, все больше и больше подрядчиков используют клейкую ленту для герметизации здания конверт.
Сегодняшние более новые и более эффективные шовные ленты предлагают строителям лучший выбор и множество преимуществ по сравнению с обычными строительными материалами.
Эти ленты на самом деле лучше приклеиваются с течением времени, более долговечны и более устойчивы к атмосферным воздействиям. Действительно, современная клеевая технология в целом намного сложнее.
Но не верьте нам на слово. Вот 10 веских причин заклеить ограждающие конструкции здания скотчем.
Без отверстий. В отличие от гвоздей или заклепок лента не делает отверстий. Меньшее количество отверстий означает меньшую возможность утечки воздуха.
Чистое, простое применение. В отличие от жидких и пенных герметиков, клейкая лента не пачкается и ее легче наносить.
Это доступно. Использование ленты для шва более доступно, чем распыляемая пена или жидкие клеи.
Универсальность. В отличие от других строительных материалов, лента обладает уникальной способностью выдерживать экстремальные температуры, суровые условия окружающей среды и надежно связываться с множеством различных подложек и материалов
.
Это энергоэффективно. Использование ленты для герметизации ограждающих конструкций является стандартом в Европе, где пассивный дом (также известный как пассивный дом) является нормой. Passive Haus приводит к созданию зданий со сверхнизким энергопотреблением, которым требуется мало энергии для обогрева или охлаждения помещений. Фактически, эксперты по лентам называют Европу лучшим примером общего использования акриловых лент в строительстве. «В Европе все заклеивают скотчем при строительстве или реконструкции, чтобы обеспечить герметичность», — говорит Дэвид Джойс, всемирно известный эксперт по строительству и скотчам, а также владелец Synergy Companies Construction LLC. «Энергозатраты там намного выше, и это вопрос необходимости».
Министерство энергетики рекомендует . Прямая цитата из Справочника по строительным энергетическим нормам: Чтобы ограничить утечку воздуха, строители используют ленты для герметизации швов различных мембран и строительных материалов, включая пленку, полиэтилен, OSB и фанеру. Ленты также используются для герметизации швов воздуховодов, для герметизации утечек вокруг проходов через воздушные преграды — например, для герметизации вентиляционных отверстий — и для герметизации листовых материалов к различным материалам, включая бетон.
Консультант по экологическому строительству помешан на скотче. Ознакомьтесь с этими статьями: Ленты и прокладки для проверки и уплотнения на заднем дворе.
Лидеры в области повышения эффективности, такие как Matt Rissinger , используют его постоянно. Посмотрите, например, «Плотное строительство дома» и «4 совета по строительству эффективного дома».
И Хэнк Спайс , который использует ленту для герметизации металлической крыши. Цитируется здесь: . Наиболее эффективным подходом является герметизация всех швов бутиловой уплотнительной лентой… Это более эффективно, чем герметик, и, поскольку бутил не затвердевает, он имеет тенденцию проникать в швы, поглощая движение металла при изменении температуры. .
Вдвое лучше. Все больше и больше строителей используют двухсторонний скотч в качестве ленты для обертывания дома, чтобы они могли перекрывать швы и предотвращать попадание воды.
Очевидно, что ограждающие конструкции дома являются важным понятием для понимания. В ECHOtape мы приняли тот факт, что лучшая оболочка здания ведет к более здоровому и экологичному зданию.
Мы рады тому, что клейкая лента будет играть все более важную роль в проектировании или реконструкции ограждающих конструкций зданий, и наша цель — помочь строителям и подрядчикам найти слабые места в герметичности здания, улучшить изоляцию воздуха и создать больше устойчивых конструкций.
