Построение архитектурных обломов: Построение архитектурных обломов – презентация онлайн

Что это – архитектурный облом

Древнегреческие зодчие заложили фундамент современной европейской архитектуры. Здания, которые сооружены были более двух с половиной тысяч лет назад, до сих пор считаются эталонами и образцами того, как надо строить. Система планировки городов, ордерная система, совершенные пропорции в архитектуре и в скульптуре – вот все то, благодаря чему стало знаменито зодчество Древней Греции. Одним из элементов, которые тогда широко использовались в строительстве, является архитектурный облом.

Определение понятия

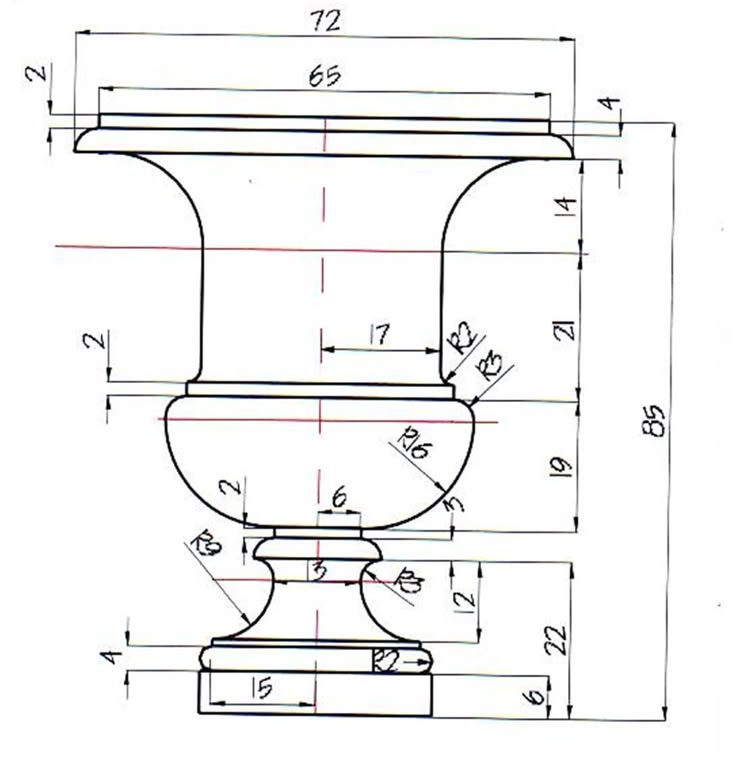

Архитектурными обломами называют профили элементов, которые входят в состав наружных или внутренних карнизов зданий, декоративных ваз, цоколей, контуров постаментов и так далее. Кстати, иногда их еще именуют мулюрами или профилями. Отдельные части архитектурных обломов пропорциональны друг другу, то есть имеют определенные соотношения. У этих элементов есть установленная форма и размеры. Обломы бывают прямолинейные и криволинейные.

Узнаем как ую роль сыграл сон Обломова в романе Гончарова?

Сон Обломова – это своеобразное путешествие в ту пору, когда он был ребенком. Таким образом…

Где применяются обломы

Впервые архитектурные обломы начали использовать еще в Древней Греции, затем в Древнем Риме. Ими украшают мебель, рамы для картин, декоративные элементы.

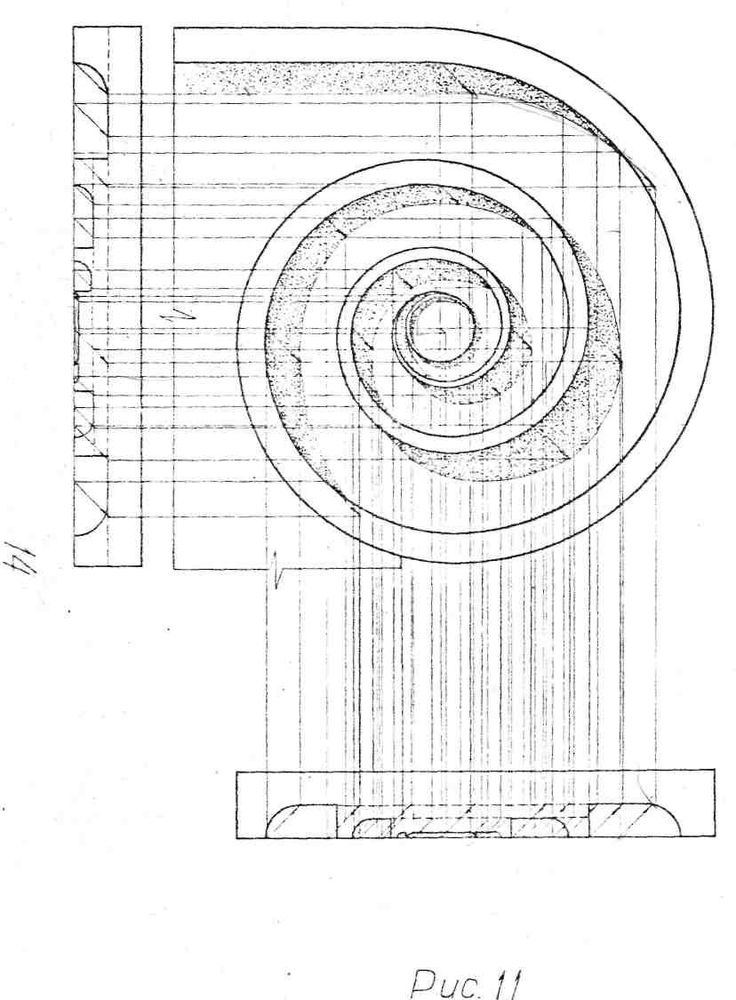

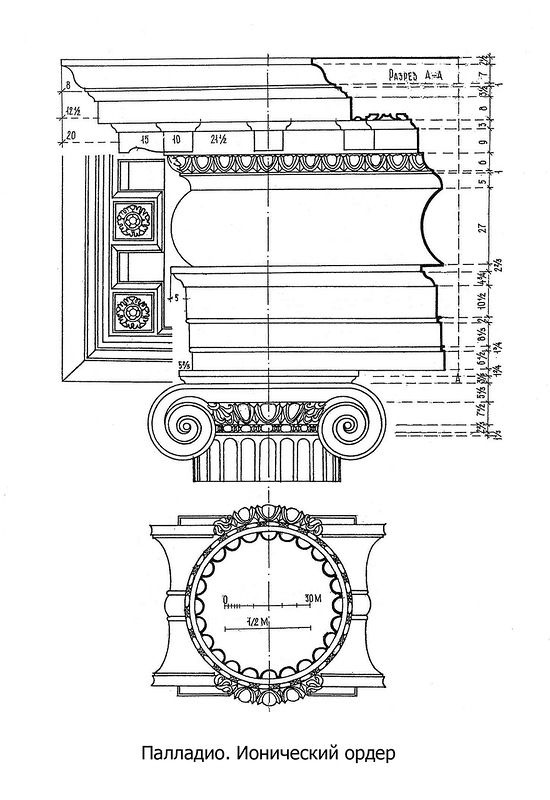

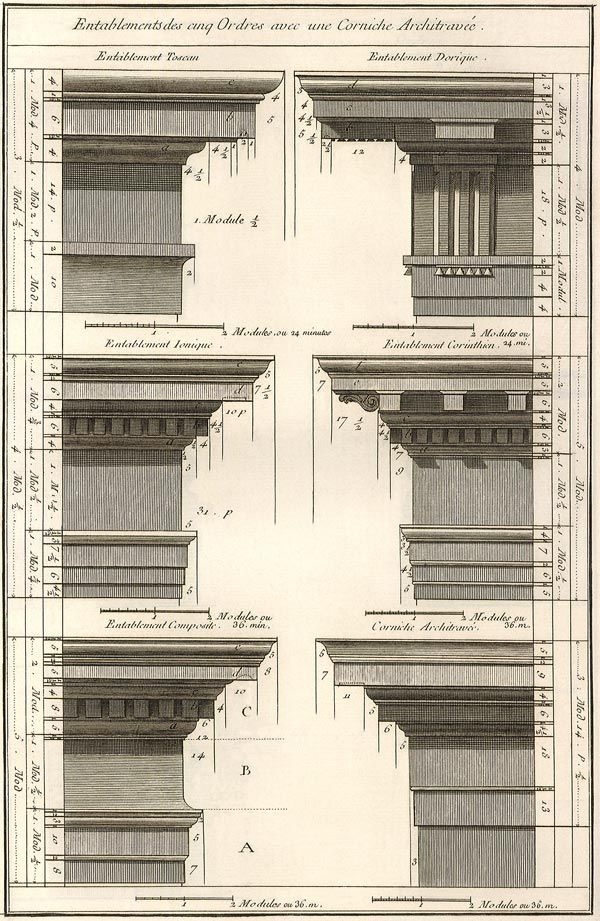

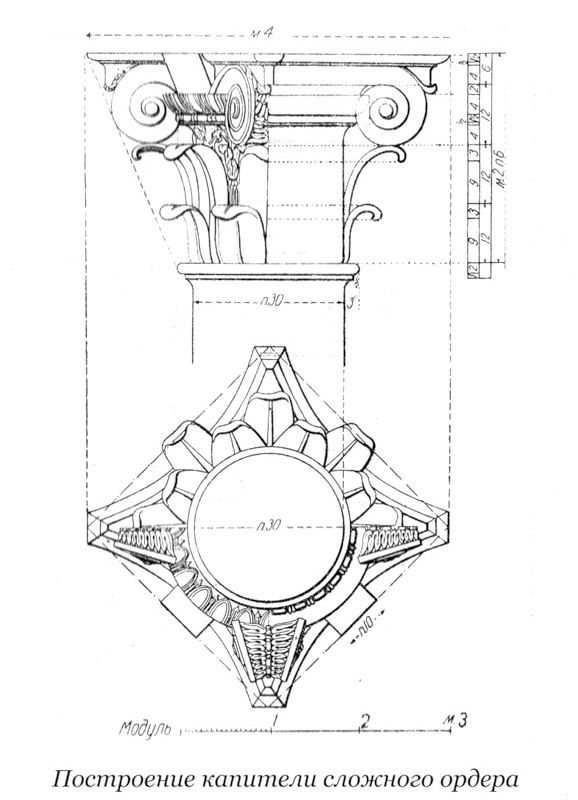

Ордера и архитектурные обломы использовались практически во всех знаменитых древнегреческих постройках: в храме Артемиды в Эфесе, в храме Ники Аптерос, в Парфеноне и во многих других, а позднее и в Древнем Риме: в Колизее, в римском форуме и в храме Весты.

Предназначение

Некоторые архитектурные обломы, например каблучок и полочка, служили для поддержки конструкций, так как дополняли сверху или снизу несущие элементы постройки, в первую очередь колонны. А другие выполняли только декоративную функцию. Изменение в кривизне облома придавало конструкциям эффект мощности или легкости и утонченности.

Образ и внешность Обломова в романе Обломов

Внешность Обломова не просто подробно описана Иваном Александровичем Гончаровым в его романе. Она,…

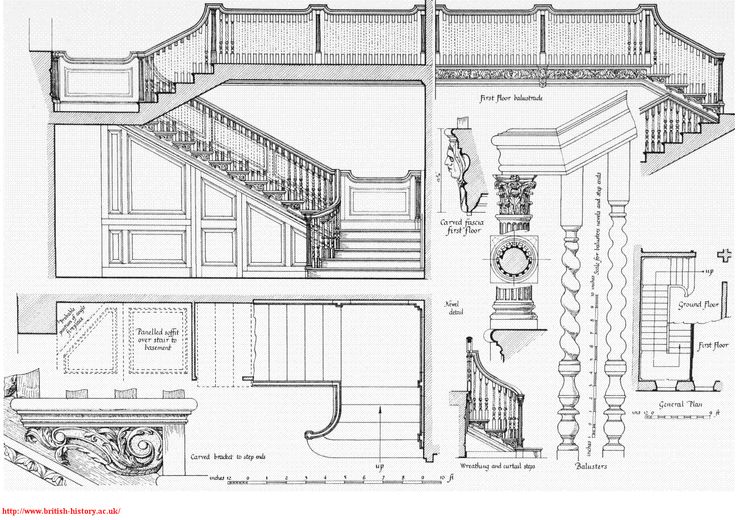

В дизайне интерьеров сейчас все больше и больше начинают использовать элементы античной архитектуры. С помощью них можно сгладить острые углы, а также подчеркнуть выступы или выемки в стене, зеркала, окна, камины, ниши и так далее.

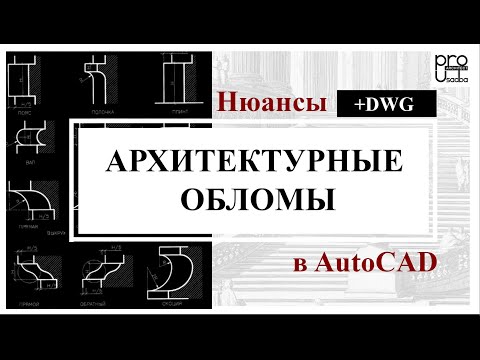

Прямолинейные обломы

Прямолинейные архитектурные обломы в профиле сечения не содержат дуг, а состоят только из прямых. К таким элементам относятся:

• плинт – прямоугольная или квадратная большая плита, обычно он находится в нижней части колонны или базы;
• полочка – небольшой узкий выступ прямоугольной формы;
• пояс – это тоже прямоугольный выступ, но он значительно больше полочки.

Прямолинейные архитектурные обломы выполняли в основном практическую функцию – поддерживали конструктивные элементы здания или сооружения.

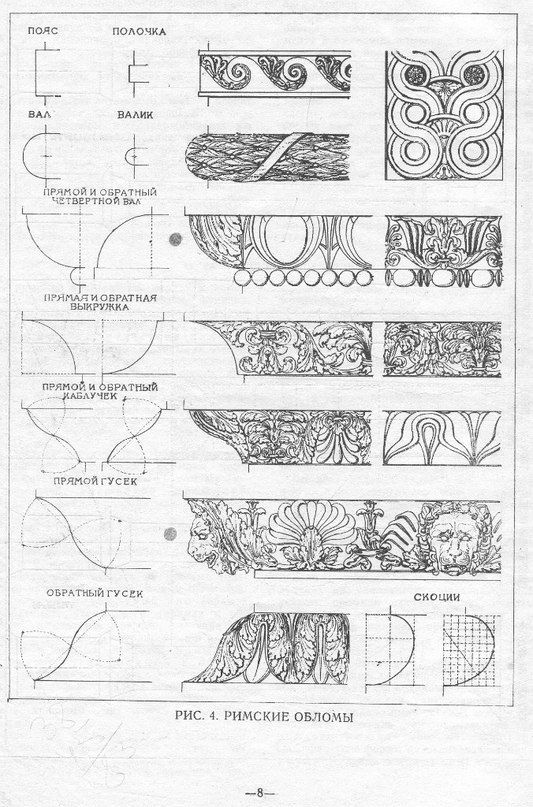

Криволинейные обломы

Криволинейные обломы содержат в сечении и дуги, и прямолинейные участки. По форме профиля они подразделяются на простые и сложные. К первым относится:

• четвертной вал – длинный выступ, который в сечении имеет четверть окружности;
• выкружка – вогнутый облом, в сечении у него тоже получается четвертая часть окружности;
• вал – архитектурный выступ, имеющий в сечении вид полуокружности;
• валик – облом, похожий на вал, но имеет меньшие по сравнению с ним размеры.

А к архитектурным обломам сложного профиля:

Образ жизни Обломова и Штольца. Краткая характеристика…

Роман Гончарова «Обломов» был высоко оценен критиками второй половины XIX века. В частности,…

• гусек – это профиль, который представляет собой сочетание двух выгнутых и вогнутых дуг, его еще называют дорический киматий;
• полувал – архитектурный выступ с полукруглым сечением;
• каблучок – ионический киматий, перевернутый гусек, который также состоит из выпуклых и вогнутых дуг;
• скоция – облом, имеющий вогнутый профиль двухцентровой дуги, в отличие от гуска и каблучка, он асимметричен;
• сложный торус – сочетание контуров двух валов.

Сложные профили получаются при комбинации простых. Криволинейные обломы чаще всего служат составными частями композиции, которая называется архитектурным ордером.

Поэтапное построение архитектурных обломов

Построить прямолинейные обломы, а также прямые криволинейные довольно просто: нужно лишь знать все размеры и пропорции. Гораздо сложнее дело обстоит со сложными криволинейными обломами, их построение осуществляется в определенной последовательности.

Поэтапное построение гуська и каблучка

Для построения прямого и обратного гуська необходимо:

• соединить две заданные точки А и В, это будет начало и конец дуги;
• разделить отрезок пополам в точке С;
• из точек А, В и С провести окружности радиусом АС = ВС = R до пересечения в О1 и О2_;
• из О1 и О2 описать две дуги окружности радиуса R.

Построение каблучка производится в той же последовательности.

Построение сложного торуса

Чтобы построить контур сложного торуса, следует:

• задать радиус R;
• начертить 9 квадратов со сторонами, равными R;
• найти точку О2 и О1 ;
• из точки О2 провести дугу окружности радиуса 3R;
• из О1 провести дугу окружности радиусом R.

Построение скоции

Построение скоции производится аналогично вычерчиванию сложного торуса:

• выбрать радиус R;
• построить 6 квадратов со сторонами, которые равны радиусу R;
• найти точки О1 и О2;
• из точек О1 и О2 вычерчивают дуги радиусом R и 2R соответственно.

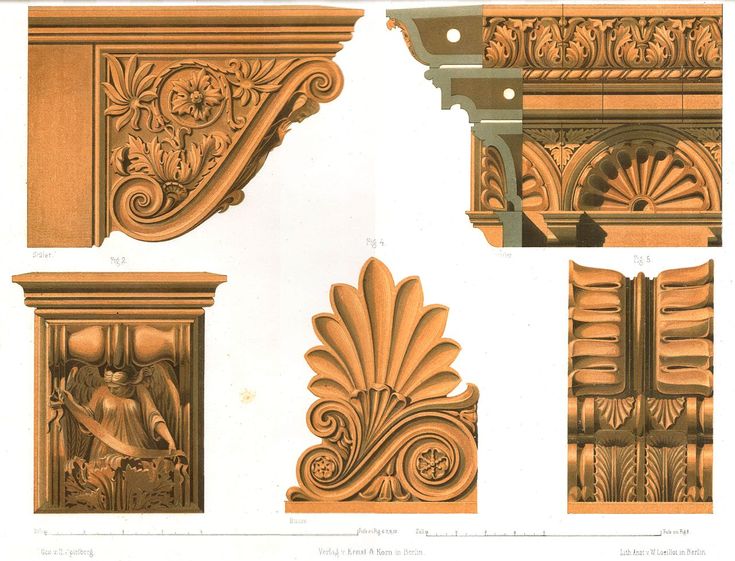

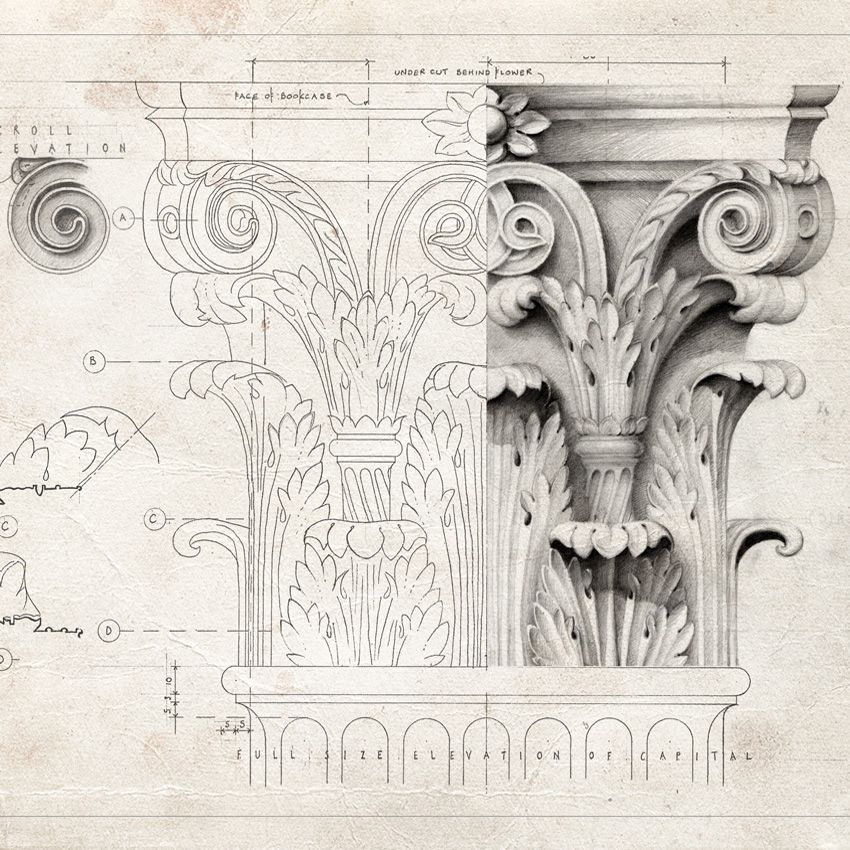

Украшение обломов

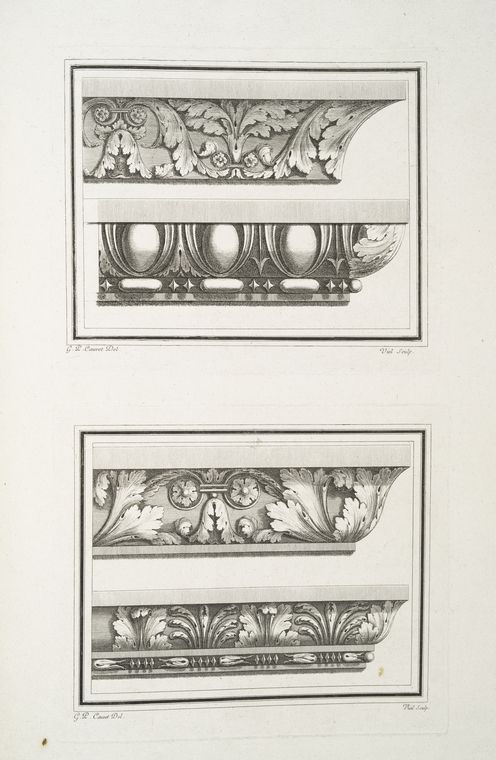

Обломы украшались либо органическим орнаментом, либо просто рельефным. Гуськи дополнялись элементами с мотивом цветов лотоса, каблучок – листочками, напоминающими сердечки, четвертной вал – овами (это орнамент с изображением яйцеобразных узоров), полки – меандром (орнамент, составленный из прямых углов, образующих непрерывную линию) и так далее.

Все сложное складывается из простого. Так же и с архитектурными обломами – из примитивных на первый взгляд элементов порождают удивительные предметы. Именно поэтому архитектура Древней Греции стала классикой и даже сейчас служит примером для авторов музыки, застывшей в камне.
