Полы по грунту в ленточном фундаменте: Полы по грунту: что это такое и когда имеет смысл их устанавливать

Полы по грунту: что это такое и когда имеет смысл их устанавливать

Полы по грунту — традиционное решение для домов, построенных на ленточном фундаменте. Монтируются такие полы, как и следует из названия, по грунту, между стенками ленточного фундамента. Таким образом, основную нагрузку от здания несёт фундамент, а полы — нагрузку от мебели и предметов интерьера.

Почему на такой способ нужно обратить внимание

Полы по грунту чаще всего применяются в процессе устройства свайно-ростверкового или ленточного фундамента. Выбор в пользу этого решения обусловлен технологичностью монтажа и преимуществами в процессе эксплуатации.

Сваи, которые соединяются друг с другом ростверком, подходят для лёгких конструкций без подвала. Такой фундамент возводится быстро. Ленточный фундамент, заглублённый в землю и выступающий на поверхности, с шириной ленточной части не более 500 мм, повторяет периметр здания, на него монтируются несущие стены. Всю нагрузку принимает именно фундамент, при этом пол с ним никак не связан. Именно поэтому ещё сто лет назад в избах полы были земляные.

Технология постепенно эволюционировала — от идеи облагородить пространство она превратилась в энергоэффективное решение. В зависимости от уровня грунтовых вод и региона постройки различается и технология укладки пола по грунту. Сегодня существует несколько решений — от самых простых до вариантов со слоем теплоизоляции с высокой степенью защиты от влаги и дополнительными гидроизоляционными слоями.

Как сделать полы по грунту?

Монтаж пола по грунту довольно прост и включает в себя несколько этапов, ключевые из которых — инженерная подготовка и выбор утеплителя.

1. Железобетонная конструкция фундамента
2. Праймер битумный
3. Битумный рулонный гидроизоляционный материал
4. Экструзионный пенополистирол CARBON ECO
5. Профилированные мембраны
6. Бетонная подготовка
7. Песчаная подготовка
8. Щебёночная подготовка
9. Выравнивающая стяжка
10. Грунт основания

Что собой представляет инженерная подготовка

Первоочередная задача при устройстве пола по грунту — убрать плодородный слой. Затем обычно следует отсыпка либо песком, либо щебнем, либо песчано-гравийной смесью с послойной трамбовкой.

Инженерная подготовка такого рода нужна, чтобы создать качественный слой, способный воспринимать эксплуатационную нагрузку. Дело в том, что зачастую грунты просто непригодны для строительства. Часто они обладают слабой несущей способностью, многие из них, например глина или суглинок, аккумулируют в себе воду. Вода, замерзая, становится причиной неприятного явления: морозного пучения. Его сила воздействия настолько велика, что может неравномерно поднимать фундамент. Последствия могут быть весьма печальными, вплоть до разрушения.

По этой причине и важно заменить пучинистый грунт — глину и суглинок — на непучинистый: песок.

Плюс к этому щебень и песок выполняют дренажную функцию, вода в этих слоях не задерживается, а потому фундамент всегда находится на сухом основании.

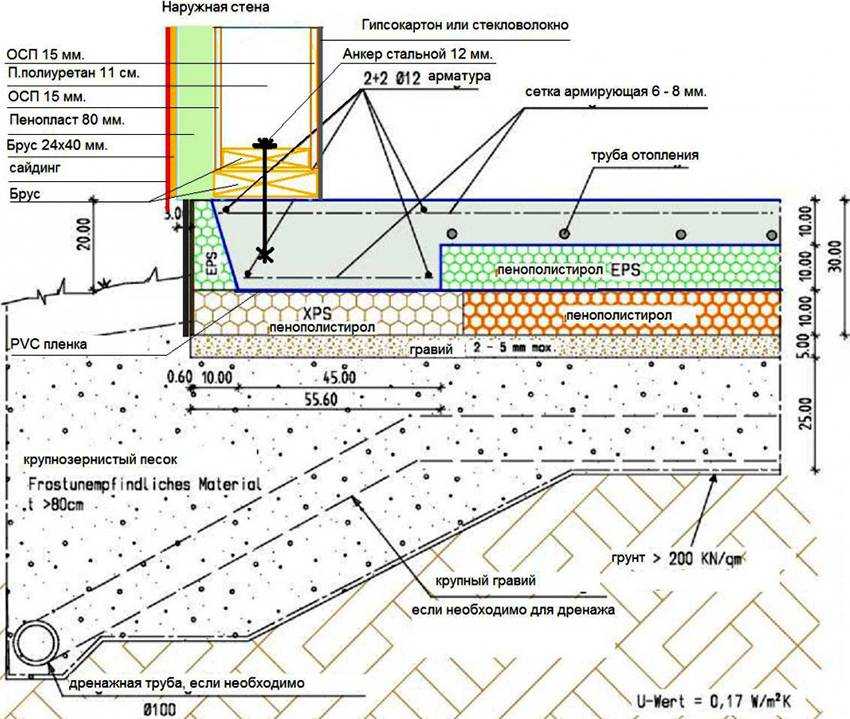

Как происходит утепление полов по грунту

Важное преимущество полов по грунту — их энергосберегающий потенциал. Если правильно выбрать утеплитель и его толщину, тепло не будет уходить в грунт. Наиболее подходящим решением будут плиты экструзионного пенополистирола — XPS CARBON ECO, который соответствует строгим экологическим критериям стандарта международного уровня «Листок жизни», что подтверждает безопасность применения в жилищном строительстве.

Утеплитель находится в постоянном контакте с агрессивной средой — это и вода, и химические соединения, которых в земле достаточно. XPS обладает нулевым влагопоглощением, то есть сохраняет свои свойства даже при непосредственном контакте с водой. Следующий важный нюанс — прочность на сжатие. На слой теплоизоляции будет оказывать давление стяжка, предметы интерьера. Под нагрузкой материал должен сохранять целостность. XPS выдерживает давление в 200 кПа при 10% линейной деформации. И самое важное — XPS обладает низким коэффициентом теплопроводности, то есть не выпускает тепло из помещения в грунт.

Если выбрать другой материал, основные риски будут связаны с потерей свойств в суровых условиях контакта с грунтом. Намокая или деформируясь под нагрузкой, материал может просто не справиться со своей основной задачей и перестанет сохранять тепло.

Из каких этапов состоит процесс

Если же сконцентрироваться на поэтапном устройстве полов по грунту, важно отметить, что работы начинают с грунтовой подготовки. Первым делом нужно убрать плодородный слой и отсыпать пространство щебнем и песком. Необходимо обязательно увлажнять каждые 10–15 см песчаной отсыпки и трамбовать виброплитой.

Следующий шаг зависит от особенностей участка застройки. Если уровень подземных вод располагается высоко, в конструкции пола следует предусмотреть защиту от влаги.

В этом случае выполняется так называемая подбетонка — стяжка, на которую впоследствии монтируется гидроизоляция.

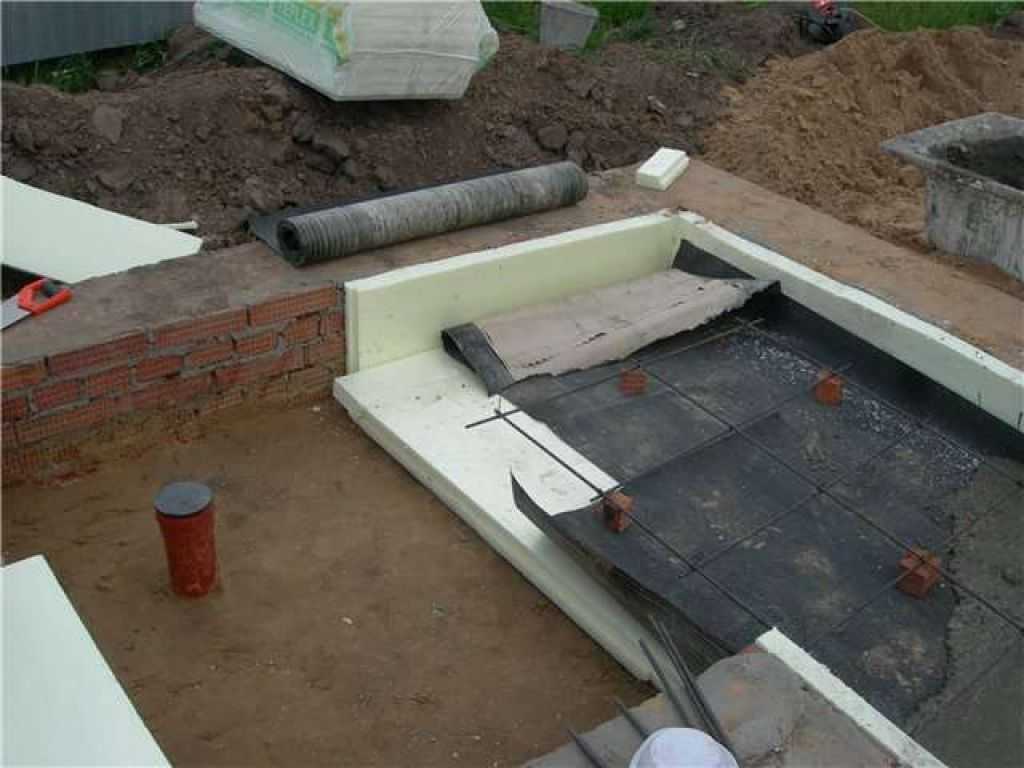

Поверх гидроизоляции укладываются плиты XPS со смещением стыков в соседних рядах.

Поверх теплоизоляционного слоя нужно уложить слой пароизоляционной плёнки. Эта мера необходима, чтобы предотвратить попадание жидких компонентов бетонной смеси между плитами XPS.

По всей площади на специальные подставки — строители их ещё называют стульчиками — укладывается армирующая сетка. В частном доме имеет смысл при устройстве пола по грунту смонтировать систему водяного тёплого пола. Вместе слоем теплоизоляции он превратит конструкцию в аккумулятор тепла. Бетон имеет свойство накапливать тепло, а XPS не даст ему уйти в грунт. Это свойство особенно актуально в холодное время года, например в случае аварийной остановки системы отопления. Пол будет ещё некоторое время отдавать помещению накопленное тепло.

На заключительном этапе укладывается бетонная смесь, поверх которой монтируется финишное покрытие: плитка, паркет, ламинат или другие варианты.

Если на участке грунтовые воды расположены низко, можно обойтись без подбетонки. В этом случае на песчаную подготовку укладывается профилированная мембрана, а уже поверх неё — плиты XPS, армирование, система тёплого пола и бетонная смесь.

Полы по грунту — одно из самых популярных решений в сегменте коттеджного и малоэтажного строительства. Такая востребованность объясняется простотой монтажа, доступностью и высокой энергоэффективностью в процессе эксплуатации. К тому же при желании полы по грунту можно отремонтировать. Для этого нужно освободить помещение от мебели, раздробить стяжку и заменить слои, требующие ремонта.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: утепление пола, утепление фундамента, carbon eco

Пол первого этажа при ленточном фундаменте: как сделать в доме

Как правило, при выполнении ленточного фундамента в доме полы устраиваются по грунту. При этом есть несколько технологий их выполнения. Выбор того или иного варианта зависит от предпочтений владельца и условий эксплуатации.

Так, лицевое напольное покрытие можно укладывать на деревянную основу, бетонную стяжку или монолитную плиту. При выборе варианта с плитой её либо связывают с ленточным фундаментом, либо выполняют плавающую стяжку, которая в свою очередь может быть сухой или наливной.

• Особенности полов первого этажа
• Особенности полов по грунту
• «Пирог» пола по грунту
• Технология плавающей стяжки по грунту
• Деревянные лаги – бюджетная технология
• Технология выполнения сухой стяжки по грунту
• Нюансы выполнения конструкции пола

Особенности полов первого этажа

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту. Она и будет основой для создания будущего пола в доме. Эта плита лежит на небольшом расстоянии от грунта, который даже в самые сильные морозы под домом не будет замерзать.

Такой грунт насыщен влагой и радоном, поэтому может передавать сырость плите и излучать радон.

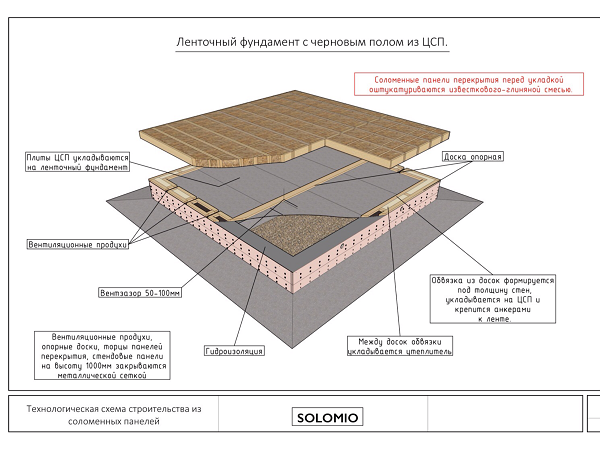

В связи с этим в цоколе дома на ленточном фундаменте обязательно делаются вентиляционные отверстия для естественной вентиляции бетонной плиты и защиты её от разрушения сыростью. Эти отверстия не стоит закрывать даже в зимний период. По такой бетонной плите можно выполнять традиционный пол с утеплением и применять любые теплоизоляционные и отделочные материалы.

Однако если в доме используется низкий цоколь, то для устройства полноценной вентиляции недостаточно места. Зимой эти отверстия может вовсе засыпать снегом. В этом случае пол обустраивается по грунту.

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей. Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

Особенности полов по грунту

Для обратной засыпки лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см

Прежде чем сделать пол по грунту в доме на ленточном фундаменте, необходимо понять, какие требования предъявляются к нему:

1. Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
2. Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
3. В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
4. Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

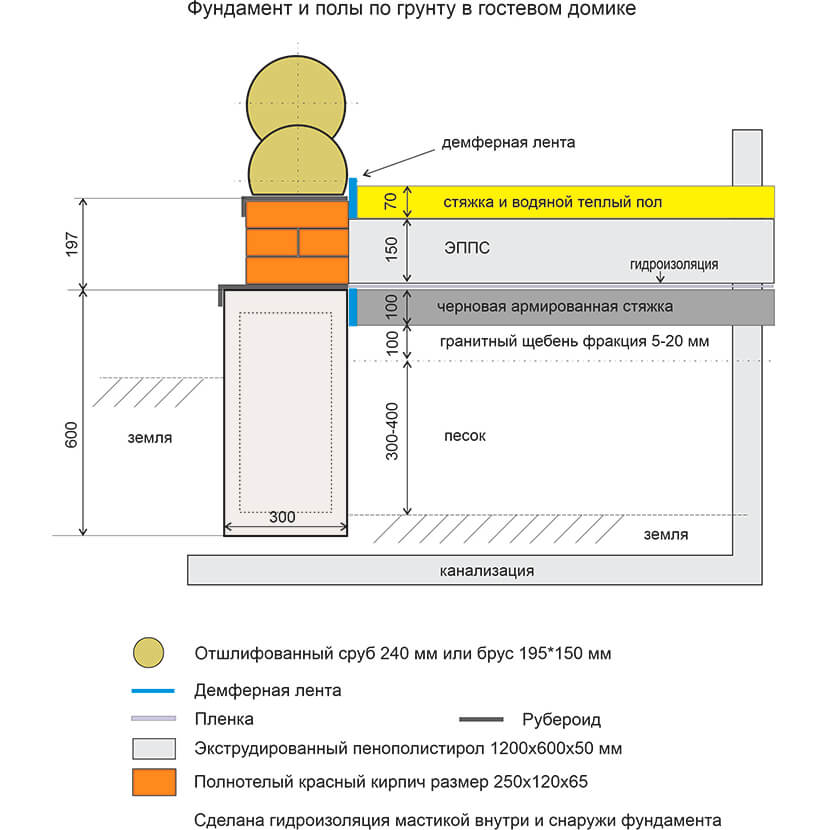

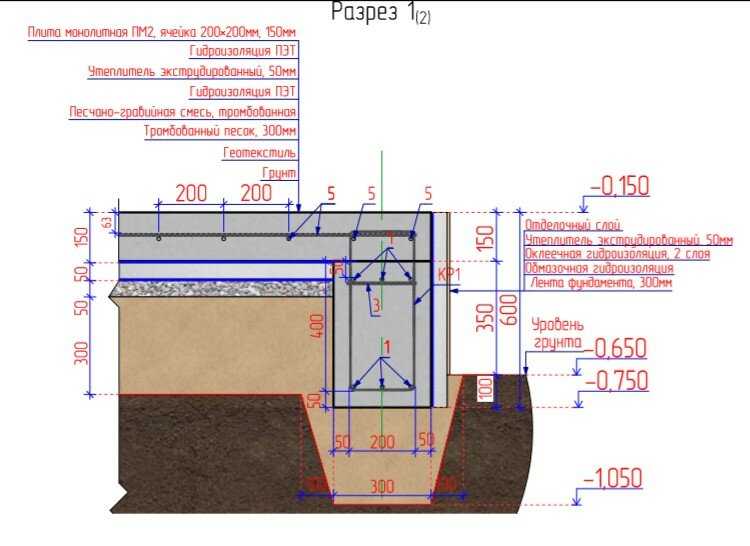

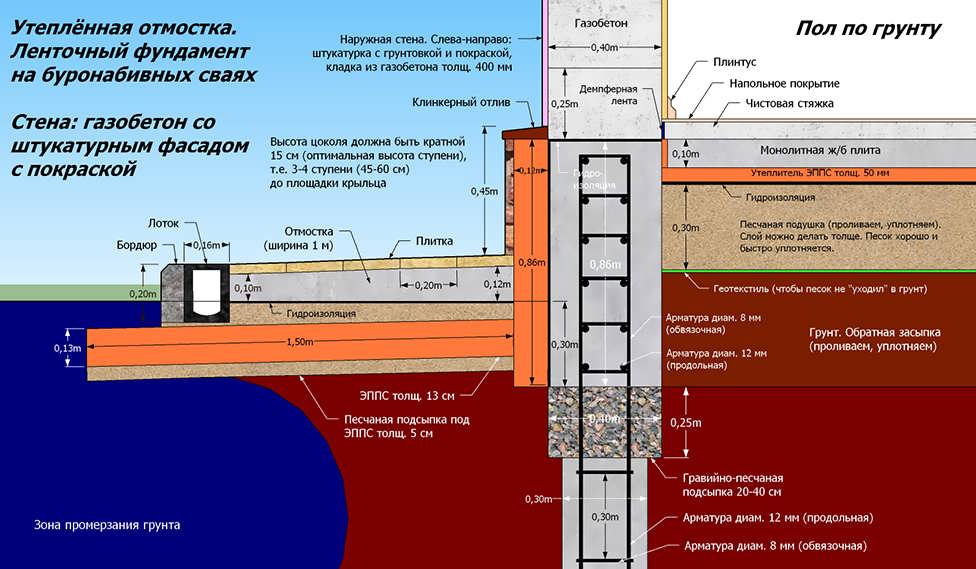

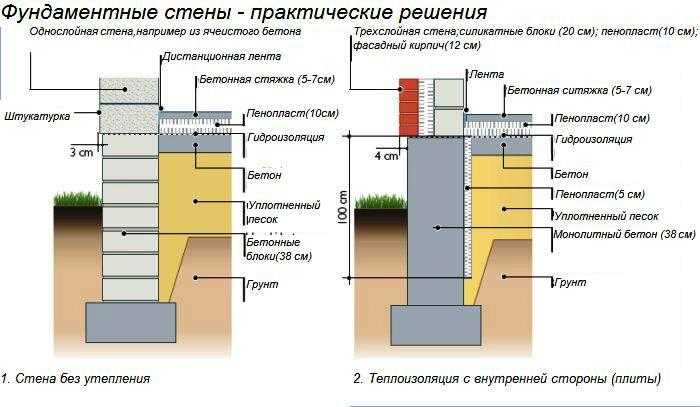

«Пирог» пола по грунту

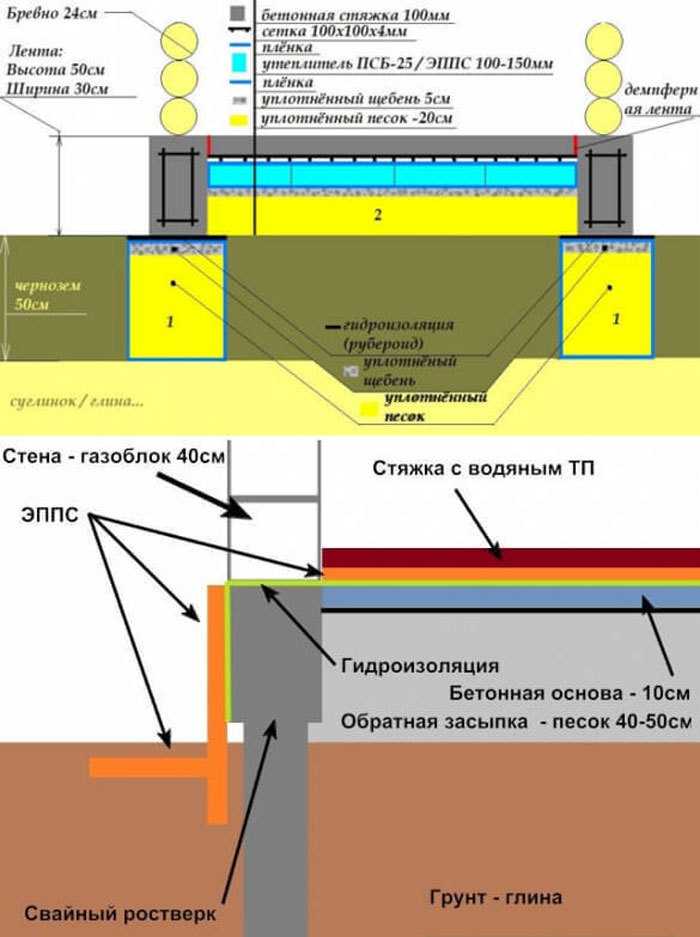

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога:

• Самым нижним слоем будет песчано-щебёночная подушка, которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
• После этого выполняется бетонная подготовка. Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
• Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
• Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
• Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20  см засыпки трамбуются отдельно.

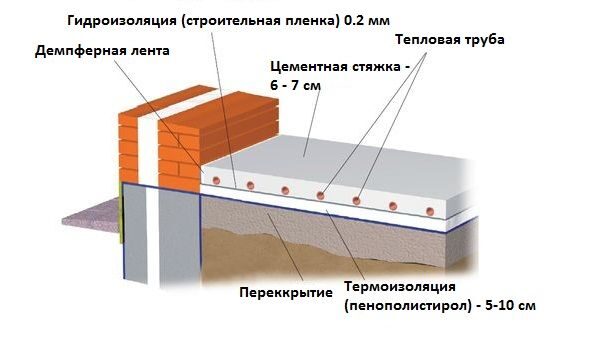

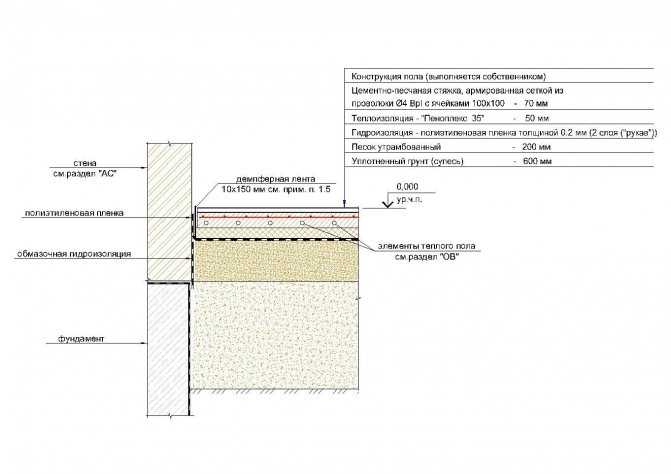

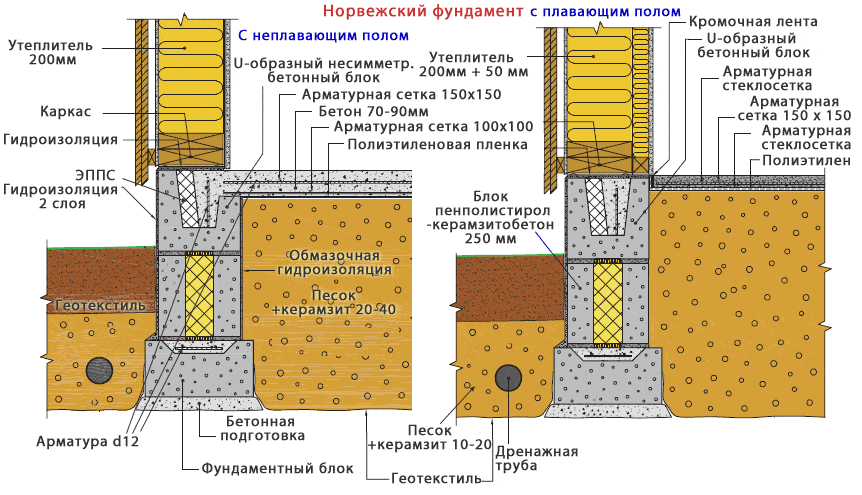

Технология плавающей стяжки по грунту

Финишная стяжка выполняется с армированием

Обустройство пола по грунту в любом случае предусматривает заливку стяжки из бетона низкой прочности. На эту стяжку будет опираться конструкция наливного пола  или регулируемые лаги, которые обычно используются при облицовке пола паркетом или половой доской.

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

1. Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
2. После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
3. Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
4. В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
5. Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

Деревянные лаги – бюджетная технология

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте. Она выполняется так:

1. Сначала делается подушка из нерудного материала с послойной трамбовкой.
2. Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
3. После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
4. Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
5. В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
6. После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки.  В этом случае последовательность работ несколько иная:

1. Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
2. Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
3. Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
4. Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
5. После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

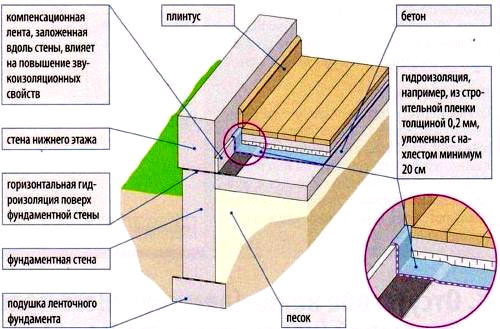

Нюансы выполнения конструкции пола

Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

• Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
• Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
• Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
• Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
• Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.

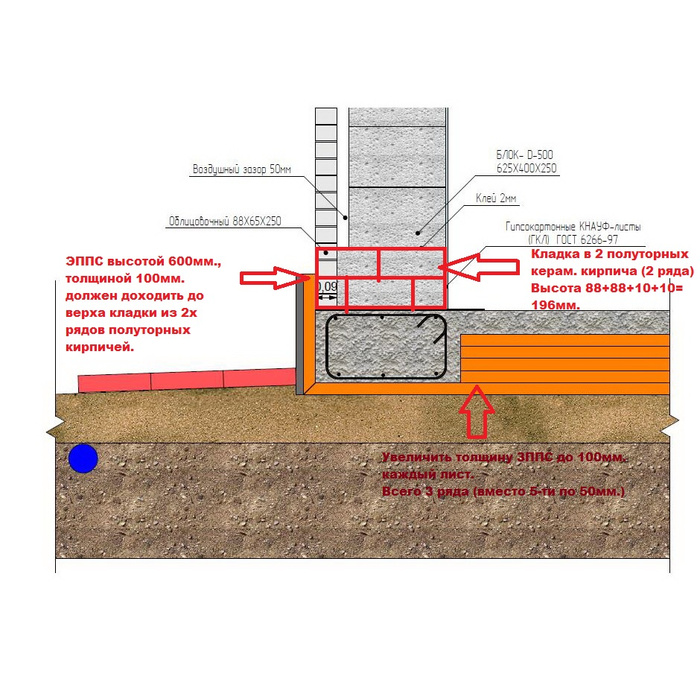

• Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
• При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.

Альтернативные решения для фундамента — инженеры-консультанты CMQ

Сегодняшние идеи фундамента мало чем отличаются от тех, которые должны были придумать первые строители домов. Основное отличие в настоящее время заключается в том, что все фундаменты построены с достаточным «фактором защиты» для учета непредвиденных событий. Ниже приведены наиболее важные соображения:

• Все ожидаемые строительные нагрузки или «действия» должны безопасно передаваться на грунт с достаточной несущей способностью посредством фундамента.
• Необходимо учитывать возможность осадки, в том числе неравномерную осадку, когда грунт под одной частью здания отличается от грунта под другой, например, гравий и твердая порода. Часто можно преодолеть препятствие или слабое место, где тип почвы меняется на относительно небольшой площади.
• Размеры и глубина фундаментов должны соответствовать типу здания; например, для большой конструкции потребуется более крупный и глубокий фундамент, чем для небольшой легкой конструкции.



Альтернативные типы фундаментов
В зависимости от участка и его окружения можно выделить множество различных типов фундаментов, но следующие краткие определения ограничены наиболее распространенными типами фундаментов для жилых зданий в США. Королевство и Ирландия.



Плоский фундамент
Когда нагрузка здания приходится на одну колонну, фундаменты обычно представляют собой круглые, квадратные или прямоугольные бетонные подушки.

Общий вес колонны делится на безопасную несущую способность грунта при строительстве подушки. Форма формы, которая идеально подходит для строительства, будет определяться давлением. Их рекомендуют, когда здание несет отдельную колонну.

Насыпной фундамент является наиболее доступным и не обязательно требует высококвалифицированной рабочей силы. По сравнению с другими типами фундаментов, это дешевле и занимает меньше времени. Когда колонны не расположены близко друг к другу и нагрузка на здание невелика, этот фундамент подходит.



Ленточный фундамент
Обеспечивают поддержку веса стены. Эта опора также известна как распорная опора из-за ее более широкой базы. Его более обширная база, охватывающая весь диапазон, помогает обеспечить большую устойчивость.

Ленточные фундаменты подходят для стен и опор мостов с толщиной слоя 10 футов или менее, а их размер и толщина определяются типом грунта на рабочей площадке. Земля должна быть достаточно прочной, чтобы выдержать вес конструкции.

Ленточные фундаменты подходят для конструкций с большей несущей способностью и конструкцией ограждающих стен.



Плотный или матовый фундамент
При строительстве подвала можно использовать эту форму фундамента. Фундамент – вся плита цокольного этажа. Сплошные фундаменты идеально подходят для слабого грунта. Чтобы свести к минимуму нагрузку на землю в расчете на пространство, вес здания равномерно распределяется по земле. Давление рассчитывается путем деления веса на площадь.

Вы можете рассмотреть возможность установки плотного фундамента на сжатом грунте, таком как мягкая глина, где подушка, полоса или свая невозможны без чрезмерных земляных работ.



Свайный фундамент
Подходит, когда твердый грунт находится глубоко в земле и труднодоступен. Когда плотный или матовый фундамент невероятно дорог. Это также уместно, когда нагрузка на конструкцию тяжелая и сосредоточенная.

Для сжимаемых грунтов и заболоченных участков идеально подходят сваи. Их рекомендуют для мостов через большие водоемы и каналы. И если на участке возможен полив.

Сваи забиваются вертикально в землю и имеют два разных режима работы. Некоторые сваи используются для поддержки веса, а другие используются для уменьшения трения.

Нажмите здесь, чтобы узнать больше о свайных фундаментах!



Траншея из щебня
Хотя сегодня это решение редко используется в Великобритании, на нем построены наши старые дома с каменными стенами. Некоторая гибкость была приемлемой для традиционной каменной кладки, поскольку определенное количество трещин можно было безопасно приспособить (и пройти незамеченными) в швах из известкового раствора, но со стенами из «тесаного камня» или тесаного камня оседание могло вызвать неприятные трещины. Таким образом, использование траншей из щебня ушло в прошлое, когда широкое распространение получили кирпичные и блочные конструкции.

Конструкция обычно представляла собой неглубокую траншею, заполненную щебнем, который мог быть зацементирован или не зацементирован основным раствором, таким как смесь глины и извести.

В более сложных фундаментах между построенными каменными облицовками будет использоваться засыпка из щебня, аналогичная стене из сухого камня, но в траншее. В настоящее время эти типы фундаментов все чаще используются там, где должны быть построены легкие эко-сооружения, такие как стены из утрамбованной земли или стены из соломенных тюков и деревянных стен. Траншея из щебня также была популяризирована такими архитекторами, как Фрэнк Ллойд Райт.

Траншеи для щебня также можно слить в водоотвод, чтобы улучшить дренаж участка, а также сохранить сухое пространство под подвесными полами. Поскольку щебень в значительной степени является гибким, необходимо позаботиться о том, чтобы либо конструкция могла поглощать небольшое движение, либо чтобы фундамент был надлежащим образом уплотнен и испытан под нагрузкой во избежание дифференциальной осадки. Этот метод обычно считается непригодным для опоры на мягких или экспансивных грунтах.

Мешок с землей
Архитектор Надер Халили изначально рассматривал строительство мешков с землей как решение для НАСА при строительстве жилых помещений на Луне и Марсе. Он становится все более популярным в США, где проекты Cal Earth (Калифорнийский институт земного искусства и архитектуры, Гесперия, Калифорния) постоянно развивают технику.

Это не тот вариант, который вы обычно найдете в Ирландии, поскольку он имеет особую ценность в странах, где транспортировка бетона в отдаленные районы слишком дорога, но где запасной наполнитель в изобилии.

Этот метод включает засыпку траншеи мешками или трубами, заполненными уплотненной почвой. Часто между слоями используется колючая проволока, чтобы скрепить их вместе.

В случае нехватки материалов для возведения более традиционных типов стен и крыши, слои могут быть доведены до куполообразной формы для формирования стен и крыши сооружения. Затем мешки оштукатуривают, чтобы защитить от непогоды. Если почва не является свободно дренируемой, нижние слои могут состоять из мешков, заполненных гравием, и иметь слив в водоотвод.

Падстоун
Возможно, это самый простой и экологически безопасный из всех типов фундамента. Похожая форма фундамента – это «столбчатый камень» (также известный под другими названиями), часто похожий по внешнему виду на гриб, состоящий из куполообразного верхнего камня поверх столбчатого, которые обычно использовались для несения здания. над землей, чтобы предотвратить заражение продуктовых магазинов паразитами. Эти типы фундамента на уровне поверхности или вариации на эту тему позволяют легко демонтировать конструкции в конце их расчетного срока службы.



Подведение итогов
При выборе подходящего типа фундамента важно учитывать тип грунта и его несущую способность. Независимо от размера конструкции инженер должен полностью осознавать окружающую среду, чтобы построить долговечную конструкцию.

Если вы инженер, вы можете предпринять несколько шагов, чтобы выбрать наилучшую конструкцию.

Вы должны сначала изучить почву, на которой вы планируете строить. Во-вторых, выясните, какой живой и собственный вес выдержит фундамент. Это поможет определить, какой тип фундамента использовать. После этого создайте структурные спецификации, такие как размер, вес и глубина.

Альтернативы строительству фундамента дуплексов на хорошем грунте

Простые дуплексные здания, которые основаны на грунте с допустимой несущей способностью 100 кН/м ² и выше, могут безопасно и экономично опираться на фундаментные плиты. Данная статья направлена ​​на предложение альтернативного способа устройства фундаментов дуплексов на хорошем грунте (скажем, безопасной несущей способностью 100 кН/м ² и выше) в Нигерии.

В Нигерии наиболее популярным подходом к строительству фундамента дуплексов является сочетание блочного и ленточного фундамента. Фундаменты кушетки используются для поддержки колонн здания, а ленточный фундамент используется для поддержки блочной стены (блоки из пескобетона).

Рис. 1 : Комбинация блочного и ленточного фундамента для дуплекса

Как правило, размер блочного фундамента зависит от ожидаемой эксплуатационной нагрузки от колонны, безопасной несущей способности грунта и допустимой осадки (в зависимости от того, какая управляет дизайном). Толщина фундамента и необходимая арматура определяются из соображений предельного состояния по несущей способности, таких как изгиб, односторонний сдвиг и сдвиг при продавливании.

С другой стороны, ширина ленточных фундаментов в фундаменте дуплексов обычно составляет 675-700 мм. Толщина бетона колеблется от 150 мм до 225 мм при 9используются дюймовые пустотелые блоки. Когда глубина грунтовых вод очень мала ниже поверхности, глубина фундамента обычно составляет от 900 мм до 1200 мм.

Поскольку полосы обычно неармированные, рекомендуемая толщина ленточного фундамента для 9-дюймовых блоков (блоков 225 мм) составляет около 225 мм, чтобы рассредоточение давления (под углом 45 градусов) попадало на края фундамента без внесения каких-либо пробивной сдвиг (см. рис. 2). Этот рекомендуемый вариант может быть экономически сложным при строительстве полос для дуплексов, и перед принятием решения следует проконсультироваться с инженером-строителем.

Рис. 2: Схема ленточного фундамента для дуплекса

При конструктивном проектировании жилых дуплексов обычно предполагается, что каменные блоки (блочные стены) не несут никакой нагрузки (каркасная конструкция), хотя иногда методология строительства может предполагать в противном случае. Поэтому мы ожидаем, что в фундаменте ленточный фундамент будет нести не более собственного веса стены и отделки первого этажа, который обычно составляет около 10,5 кН/м для стены высотой 3 м. Нагрузка от плиты первого этажа может передаваться и на ленточный фундамент.

В общем случае общая нагрузка, передаваемая на ленточный фундамент, зависит от конструктивной схемы и методики строительства. Например, некоторые проектировщики/строители предпочитают цепные фундаменты на уровне влагонепроницаемого слоя (DPC). В этом случае предполагается передача всей нагрузки блочных стен первого этажа не на ленточный фундамент, а на колонны через цокольные балки.

Традиционный процесс строительства фундамента многоквартирных домов в Нигерии

(a) Разбивка фундамента
Если установлено, что для поддержки дуплекса в районе с низким уровнем грунтовых вод можно использовать кулисный фундамент, первым этапом строительства фундамента является «разметка». Для обычного дуплексного здания разметку можно выполнить, используя деревянные колышки и мягкую древесину 2″ x 3″ в качестве профильной доски (см. рис. 3).

Рис. 3 : Типичная планировка здания с использованием правила 3-4-5

Используя метод 3-4-5, строительный квадрат и линии, здание может быть точно установлено. Там, где это возможно, для ускорения работы можно использовать тахеометры и лазерное оборудование для разметки/нивелирования. Ширина котлована, линии застройки и осевые линии стен устанавливаются на профильной доске с помощью гвоздей, как показано на рис. 4.

Рис. 4 : Типичная маркировка на профилированной доске

Важно удерживать профилированную доску на месте до тех пор, пока не будет отлита плита первого этажа. Кроме того, также может быть полезно перенести опорные уровни и как минимум две координаты (линии построения/оси в обоих направлениях) на постоянное место, возможно, они потребуются вам позже, после снятия профильной доски.

(b) Земляные работы
После установки здания следующим шагом является начало земляных работ. Ширина котлована переносится из профильной доски, а глубина фундамента определяется по проектным чертежам. С помощью эталонного уровня инженером-строителем устанавливается глубина фундамента. Если земля имеет уклон, фундамент можно сделать ступенчатым с согласия инженера-проектировщика.

Может оказаться возможным сначала выкопать основания колонн, а затем полосу или наоборот. Но в каждом случае какая-то часть выкопанного грунта должна быть отодвинута, чтобы вместить другую. Исходя из опыта, может быть удобнее сначала выкопать полосы, прежде чем выкапывать основания колонн.

Для того, чтобы иметь плоскую поверхность для укладки блоков, основания колонн, возможно, должны быть глубже, чем полосы. Например, если основание колонны имеет толщину 300 мм, а полоса – 150 мм, то основание колонны можно опустить на 200 мм (дополнительно 50 мм на заглушку), чтобы при заливке оно было заподлицо с уровень полосы, как показано на рисунке 5. Для рассматриваемой схемы фундамента земляные работы должны стоить около 130 400 фунтов стерлингов с использованием ручного труда.

Рис. 5 : Схема строительства подушечного и ленточного фундамента

(c) Выравнивание и уплотнение вырытых траншей
После рытья траншей основание фундамента должно быть надлежащим образом уплотнено и выровнено для заливки бетона. Выравнивание должно обеспечивать одинаковую толщину бетона везде, где это требуется. Для установки необходимых уровней можно использовать деревянные колышки или короткие обрезки арматуры. Диапазон и спиртовой уровень или лазер могут быть использованы для переноса уровней из одной точки в другую. Для неглубоких фундаментов в латеритных или связных грунтах котлован должен стоять самостоятельно без обрушения в пределах 900 – глубина 1200 мм. Если фундамент основан на песке, потребуются боковые опоры для котлована.

(d) Заглушка
Основание колонны должно быть залито бетоном той же прочности, что и фундамент. Толщина облицовки должна быть около 50 мм, и она должна быть надлежащим образом укреплена.

(e) Работы по армированию
Арматура основания колонны и начальные стержни должны быть подготовлены в соответствии со структурным чертежом. С помощью профильной доски и строп необходимо установить стартовые стержни в правильное положение, чтобы впоследствии избежать проворачивания арматуры. Инженер-строитель должен убедиться, что стержни начала колонны установлены вертикально и должным образом закреплены, чтобы предотвратить их перемещение во время бетонирования.

Рис. 6: Типовое выравнивание колонн в дуплексной конструкции

Инженер-проектировщик и архитектор-консультант должны подписать размещение арматуры после того, как будут выполнены изгибы железа. В то время как архитектор должен проверить расположение и расположение, инженер-строитель должен проверить следующее:

(1) Ослепление выполнено надлежащим образом
(2) Для армирования использовались стержни правильного размера, предела текучести и расстояния между ними. Инженер-консультант должен запросить результаты испытаний арматуры на прочность на растяжение.
(3) Надлежащее бетонное покрытие (50 мм) предусмотрено под арматурой основания колонны вдали от ослепления.
(4) Стартовые стержни колонны располагаются по центру корзины (или в соответствии с чертежами), чтобы избежать внецентренной нагрузки на фундамент.
(5) Фундамент был забит и выкопан таким образом, чтобы толщина бетона при заливке соответствовала проектным спецификациям.

Если размещение арматуры признано удовлетворительным, следует дать разрешение на бетонирование.

(f) Бетонирование
Ленточный фундамент и основания колонн должны быть залиты до указанной толщины с использованием рекомендованной марки бетона. Бетон должен быть надлежащим образом провибрирован, чтобы в бетонной массе существовали минимальные пустоты. Опытный каменщик должен обработать поверхность и убедиться, что установленные уровни литья должным образом соблюдены.

(ж) Блочная кладка
После бетонирования выполнить кладку блоков по чертежам от фундамента до уровня ЦОД. Инженер-строитель должен убедиться, что края блока, прилегающие к колонне, сохраняют защитный слой бетона толщиной около 35 мм. Кроме того, размер полученной колонны должен соответствовать проектным характеристикам, так как блоки служат частью несъемной опалубки колонны. Края блока рядом с колонной должны быть идеально выровнены и отвесны. Некоторые инженеры рекомендуют заполнять пустотелые блоки из пескобетона слабым бетоном.

Рис. 7: Типовая кладка в фундаменте дуплекса

(h) Заливка стоек колонн
После того, как кладка блоков завершена, следует залить стойки колонн. Прежде чем это сделать, важно очистить всю почву, которая должна была попасть в основание колонны, предпочтительно с помощью струи воды под высоким давлением. Это необходимо сделать до того, как плотник установит опалубку. Опалубка для стоек колонн должна быть правильно закреплена, чтобы избежать разрыва во время заливки бетона. Следует использовать рекомендуемую бетонную смесь и тщательно ее вибрировать, чтобы избежать образования сот.

(i) Обратная засыпка и уплотнение
Фундамент обычно засыпается материалом, извлеченным из фундамента. Для доведения уровня до ДПК необходимо завозить, укладывать и уплотнять до необходимого уровня качественные латеритные материалы или песок. Материал земли, который будет использоваться, должен быть неэкспансивным или проблематичным. После этого процесса необходимо установить влагонепроницаемую мембрану и проволочную сетку Hardcore/BRC, как рекомендовано в спецификации проекта.

(j) Заливка плиты первого этажа
Плотники должны подготовить краевую опалубку здания и убедиться, что она идеально выровнена. Уровни также должны быть установлены внутри, чтобы конечная поверхность плиты первого этажа была ровной. После этого заливается бетон первого этажа и выполняется соответствующая отделка.

Заливка плиты первого этажа завершает работы по подконструкции.

Мы видим, что процесс может быть довольно длительным и обычно занимает около одной недели, если нет ненужных задержек и если используется адекватная рабочая сила. Схематическое представление конечного результата показано на рисунке 8.9.0003 Рис. 8: Схема полной работы подконструкции в здании на ленточном фундаменте

Альтернативный подход к строительству дуплексного фундамента

Если мы теоретически предполагаем, что блочные стены не несут никакой нагрузки, то почему мы проходим длительный процесс выкапывать полосы, отливать полосу и формировать блочные стены от фундамента до уровня ЦОД? Новый подход, рекомендуемый в этом разделе, направлен на бойкот этого процесса и, возможно, на снижение затрат и ускорение процесса строительства. Такой подход может уже применяться на практике где-то еще. Новый подход описан ниже;

(1) Разметка
Процесс разметки аналогичен описанному выше, но линии выемки грунта по ширине полосы могут быть опущены.

(2) Выемка грунта и засыпка
На данном этапе будут вырыты на требуемую глубину только основания колонн и залит бетон для засыпки в соответствии с техническими требованиями.

(3) Работы по армированию
Работы по армированию основания колонны и стартовых стержней должны быть подготовлены и установлены, как описано выше.

(4) Заливка основания и стоек колонны
Сначала следует залить бетон основания колонны, а на следующий день необходимо сформировать опоры толщиной 75 мм, которые отображают размеры и ориентацию колонн. Опалубка стержня колонны должна быть установлена ​​и должным образом закреплена до начала бетонирования стержня колонны. Высота колонны должна быть до уровня земли или в соответствии с техническими рекомендациями.

(5) Отливка цокольных балок
Железобетонные цокольные балки должны быть отлиты рядом с поверхностью уровня земли, чтобы принять блочные стены, которые будут подниматься до требуемого уровня первого этажа. Основание для установки цокольных балок должно быть хорошо подготовлено, выровнено и укреплено, чтобы принять ослепление до того, как будет отлита балка. Цокольные балки должны проходить от колонны к колонне и в области, где предполагается кладка блоков. Ширина бруса должна быть такой же ширины, как блок, который будет использоваться, или больше. Глубина может быть определена инженером-строителем, но не должна превышать 300 мм.

(6) Блокировка
Блокировка укладывается от цокольной балки до необходимого уровня ЦОД. После чего производится заливка, уплотнение и заливка цокольного этажа. Схематическое представление конечного результата показано на Рисунке 8.

Рис. 9: Схема полных работ по несущей конструкции в здании с использованием цокольных балок

Сравнение стоимости обоих вариантов

Давайте теперь сравним стоимость принятия обоих подходов при строительстве дуплекса с планировкой фундамента, показанной на рис. 10.

Рис. 10: Схема фундамента типичного двухуровневого здания

Сооружение цокольной балки и игнорирование ленточного фундамента для схемы основания, показанной на Рис. 10, повлечет за собой следующие расходы;

(1) Стоимость мелких земляных работ и выравнивания грунта (скажем) = 20 000 ₦
(2) Требуемый бетон = 6 м = ₦182 250
(4) Y8 мм в качестве звеньев = 162 кг × ₦450 = ₦72 900
(5) Вязальная проволока (скажем) = ₦13 000
(6) Требуемая опалубка 58 м ² из досок 1″ x 12″ = 58 м ² × ₦1905 = ₦110,490
(7) Требуется раскос 20 шт. = 8000
₦ (8) Общая стоимость работ и надзора = 120 000
₦ Общая стоимость строительства = 781 640

₦ В качестве альтернативы, когда используется ленточный фундамент, вероятные затраты будут следующими:
(1) Выемка ленточного фундамента = 100 000 ₦
(2) Необходимый бетон для ленты = 13,5 м ³ × 42 500 ₦ = 573 750 ₦
(3) Кладка блоков до уровня земли = 103 м ² × 3 700 ₦ = 381 100
₦ 149 900
(6) Стоимость надзора (скажем) = 50 000 ₦
Общая стоимость строительства = 1 264 750

₦ стоимость основания примерно на 38%.
