Полуторная кладка кирпича: ложковая, цепная, многорядная и др.

Кирпичная кладка стен – пустотелый кирпич, полуторный кирпич, одинарный кирпич

ГлавнаяПолезная информация Кирпичная кладка стен и расходные нормы

Кирпичная кладка –  это конструкция из кирпичей, уложенных в определенном  порядке и скрепленных между собой строительным растворам.  Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью, в сравнении с обычным. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый кирпич имеет как сквозные или закрытые пустоты, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различают и по размерам. Наиболее распространенным является кирпич одинарный (условный),  его размеры-250*120*65 мм,   кирпич полуторный (утолщенный)-250*120*88 мм и кирпич двойной щелевой (камень)-250*120*140мм.

На примере размеров одинарного кирпича рассмотрим основные его части: постель – это площадь кирпича размером-250 мм*120 мм; тычок-250мм*65мм; ложок-120мм*65мм.

При кладки стен в кирпич толщина состовляет- 250мм; в полкирпича – 120 мм; в четверть – 65 мм.

Чем меньше толщина кладки стен, тем уменьшается расход материала и потери площади.

Строительный раствор для кирпичной кладки.

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом надо просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

Чтобы удобней было работать, в раствор добавляют известь или глину и он становиться пластичнее. Применение высокопластичного раствора при кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты. Вместе с тем, чем подвижен раствор, тем легче его расстилать на поверхности и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке полнотелого кирпича применяется подвижность раствора до 12-14 см осадки конуса, а пустотелого не более 7-8 см.

Перед использованием раствора, его необходимо тщательно перемешать, так как оседает раствор и приобретает неоднородность.

СтройДиалог предлагает по выгодным ценам: пустотелый и полнотелый кирпич!

Кирпичная кладка стен и расходные нормы.

За основу определения расходов материалов (кирпича, раствора и других материалов) опираются на государственные элементные сметные нормы (ГЭСН), хотя для организаций, предприятий и физических лиц, финансируемые стройки за свой счет и имеет рекомендательный характер.

Норма кладки наружных стен из кирпича и камней керамических или силикатных в зависимости от их сложности делятся на классификации:

1. Простые стены – усложненные части кладки кирпича не превышают 10% от площади наружных стен.
2. Стены средней сложности – усложненные части занимают площадь от наружных стен кирпичной кладки не более 20%.
3. Сложные стены – усложненные части кирпичной кладки занимают площадь до 40% площади наружных стен.
4. Особо сложные стены – усложненные части, занимают площадь, больше 40% площади наружных стен.

Существует таблица ГЭСН 08 – 02 – 001 Кладка стен из кирпича.

Кладка стен кирпичных наружных простых:

08-02-001-1	при высоте этажа до 4 м
08-02-001-2	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных средней сложности:

08-02-001-3	при высоте этажа до 4 м
08-02-001-4	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных сложных:

08-02-001-5	при высоте этажа до 4 м
08-02-001-6	при высоте этажа свыше 4 м

Кладка стен кирпичных внутренних:

08-02-001-7	при высоте этажа до 4 м
08-02-001-8	при высоте этажа свыше 4 м
08-02-001-9	Кладка стен приямков и каналов

Заполнение каркасов:

08-02-001-10	при высоте этажа до 4 м
08-02-001-11	при высоте этажа свыше 4 м



Ещё статьи по теме:

• Кирпич
• Характеристики кирпича
• Некоторые виды кирпича
• Как выбирают красный кирпич для кирпичного дома?
• Когда можно приступать к кладке кирпичной стены?
• Как правильно разложить кирпич на рабочем месте
• Какая последовательность кирпичной кладки
• С чего начинается кирпичная кладка?
• Как выполнять пересечение стен
• Как выполняется кладка поясков и карнизов?
• Как соединять в зимних условиях старую кладку с новой?
• Наиболее рациональная перевязка
• Инструменты для ведения кирпичной кладки
• Порядок кирпичной кладки
• Перевязка швов кирпичной кладки
• Преимущества строительства из красного кирпича

Расчет кирпича на кладку стены и цоколя: свойства и способы строительства

Стены делают различной толщины в зависимости от назначения, конструктивные элементы располагают в определенном порядке. Правильный расчет кирпича на кладку нужен, чтобы узнать объем материала на отдельные части здания, например, цоколь, вертикальные ограждения, перегородки. Полный подсчет делают для определения общего объема на дом и стоимости закупки.

Содержание

1. Виды и свойства кирпича
2. Способы кладки кирпича
3. Половинная
4. Одинарная
5. Полуторная
6. Двойная
7. В два с половиной кирпича
8. Важные параметры для вычисления кирпича на кладку
9. Толщина стен
10. Площадь стен
11. Размер кирпича
12. Расчет кирпича на кладку
13. Стены
14. На цоколь
15. Окончательный расчет

Виды и свойства кирпича

Кирпич выбирают в зависимости от типа и веса здания

Ячеистый или пустотелый керамический кирпич отличается небольшой проводимостью тепла, позволяет уменьшить ширину кладки, снижает вес конструкции на 25 – 30% по сравнению с полнотелым. Применяют для столбов, стен, арок, дымовых каналов. Сплошной камень противостоит увлажнению, показывает высокие показатели морозостойкости, прочности, применяется для фундаментов, стен, колонн, печей.

Силикатные варианты выпускают полнотелыми и пустотелыми. Материал проводит тепло, является прочным и плотным. Не используют для кладки цокольного этажа и фундамента из-за гигроскопичности, применяют при возведении наружных стен и внутренних перегородок.

Способы кладки кирпича

Толщину стены принимают кратной размерам камней. Элементы укладывают на подготовку из раствора, швы заполняют полностью для лицевой кладки или делают впустошевку для облицовки плиткой.

Части кирпича:

• горизонтальную широкую плоскость называют пастелью;
• боковую длинную сторону именуют ложком;
• торцевую короткую часть называют тычком.

Камни укладывают ручным способом, для работы на высоте сооружают подмости и леса. Кирпич хорошо сопротивляется сжатию, но плохо реагирует на изгиб, поэтому кладка ведется с перевязкой горизонтальных и вертикальных швов. Различают однорядную, трехрядную и многорядную систему перекрытия промежутков.

Половинная

Кладка в полкирпича

Толщина в расчете кирпичной стены 1/2 кладки составляет половину длины элемента, такой вариант кладки популярный из-за простоты исполнения. Работа в полкирпича ведется при устройстве перегородок и пристроек, там, где нет большой нагрузки от перекрытия и кровли.

Используют в случаях строительства:

• беседок, отдельных гаражей, террас и веранд;
• заборов, клумб, парапетов;
• элементов печного отопления (керамика).

Армируют сеткой для устойчивости через 4 ряда, начинают с третьего ряда, толщина шва получается от 14 мм. При необходимости сетки соединяют по длине с перехлестом краев сваркой или проволокой.

Одинарная

Кладка в один кирпич

Однокирпичную укладку используют при сооружении хозяйственных построек и несущих стен с перекрытиями из деревянных балок. Ширина ограждения составляет 250 мм (длина камня по ложку). Сложность работы увеличивается по сравнению с половинчатой укладкой, т.к. перевязка швов ведется в двух направлениях.

Основную часть элементов при одинарной кладке ставят вдоль стены, обращая ложок на наружную сторону. Тычковые ряды ставят после третьего или восьмого ряда, ими же начинают и заканчивают работу. Вертикальные швы не должны совпадать в последующих рядах.

Полуторная

Полуторная кладка

Вариант в полтора кирпича является распространенным при сооружении стен зданий высотой до двух этажей. Конструкции выдерживают нагрузку бетонных перекрытий и ферм в кровельном покрытии. Ширина стены получается 380 мм (250 мм — кирпич, 120 мм — ½ камня, 10 мм — толщина шва).

В кладке участвуют трехчетверки, половинки и четверти мелкоразмерных элементов. Внимание уделяют перевязке швов и устройству углов строения, от чего зависит надежность и долговечность эксплуатации дома. Армируют не только горизонтальные участки, но стыки перегородок и угловые соединения, поэтому расчет кирпича на цоколь или стены учитывает уширение шва за счет металлических вкладышей.

Двойная

Двойная кладка

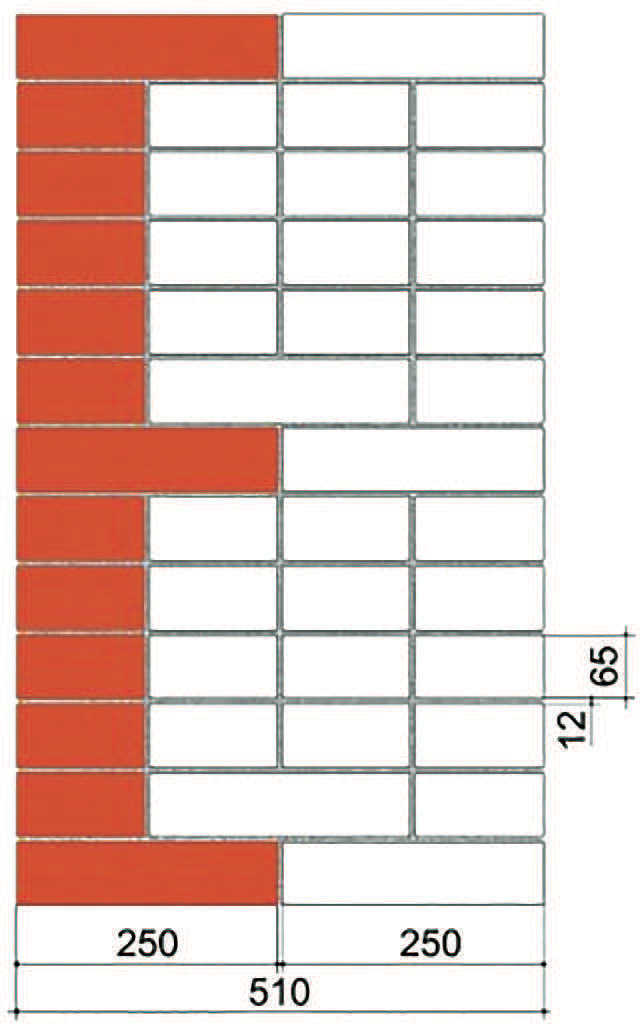

Ширина стены, выполненной по двойной кладке, составляет 510 мм (500 мм — 2 блока, 10 мм — промежуточный шов). Стандартная кладка выдерживает большие усилия на сжатие и растяжение, используется чаще всего при возведении многоэтажных домов.

Используется сложная система перевязки горизонтальных и вертикальных швов. Есть методы облегченной кладки, когда внутри оставляются замкнутые колодцы. В них делают забутовку бетоном, раствором, кирпичным боем или оставляют воздушные промежутки.

В два с половиной кирпича

Два с половиной кирпича

Такие стены ставят в строениях с повышенной нагрузкой или в холодных регионах. Используют много неполномерных частей камня, которые каменщик готовит на месте работы методом отрубания. В дело идут мелкоразмерные кирпичные блоки, которые повредились при перевозке или разгрузке.

Срубленные элементы ставят внутри стены, а снаружи выглядывают только ложки и тычки заводского изготовления. Неполномерные камни должны подбираться правильно, иначе будет нарушена система.

Для каменщиков разработаны чертежи с указанием порядковой установки элементов стен, углов. Применяют многорядную систему укладки, а колонны выкладывают по трехрядной схеме.

Важные параметры для вычисления кирпича на кладку

Чаще берется к рассмотрению 1 кубический метр стены и высчитывается количество мелкоразмерных элементов. Для стен в 1/4 или 1/2 расчет ведется относительно 1 квадратного метра. В обоих случаях учитывается толщина раствора между кирпичными блоками.

Строительные элементы отличаются размерами по высоте, а длина и ширина всегда одинаковая, поэтому расчет отличается для стен из разных видов кирпича тем, что учитывается их разное количество в одинаковой кубатуре.

Толщина стен

Толщину ограждения рассчитывают конструкторы с учетом различных нагрузок. Горизонтальные усилия передаются от распирания стропильными фермами и при действии ветра. Вертикальное давление состоит из веса стены, балок, плит перекрытия.

Ширина вертикального ограждения всегда кратна длине и ширине мелкоразмерного элемента, поэтому рассчитать число камней достаточно просто. Вертикальные промежутки не усиливаются арматурой, поэтому их ширина принимается на уровне 8 – 10 мм. Если стена состоит из отдельных перегородок с утеплителем между ними, то рассчитывают каждое вертикальное ограждение отдельно, а результаты суммируются.

Площадь стен

Площадь стен вычисляют за вычетом дверных и оконных проемов

Квадратуру ограждений считают по факту, т.е. отнимают из результата площадь дверей, окон и других проемов.

Пример расчета кирпичной кладки 3 х 5 м, высотой 2,5 м, есть окно 1,5 х 1,5 м и дверь 0,8 х 2,1 м:

• находят периметр комнаты — (3 + 5) · 2 = 16 п/м;
• определяют квадратуру стен — 16 · 2,5 = 40 м²;
• высчитывают площадь проемов — 1,5 · 1,5 + 0,8 · 2,1 = 4,02 м²;
• окончательная квадратура ограждения — 40 – 4,02 = 35,98 м².

Полученное значение умножают на ширину стены, чтобы получить объем предполагаемой кладки.

Размер кирпича

Кладку ведут обыкновенными стеновыми мелкоразмерными блоками или применяют фасадный кирпич. Используют керамические камни (керамоблоки), размеры которых больше стандартных элементов в несколько раз.

Размеры стенового камня в миллиметрах:

• одинарный размер — 250 х 120 х 65
• полуторный кирпич — 250 х 120 х 88;
• двойной — 250 – 120 х 138.

Фасадный клинкер выпускают размеров 250 х 65 х 60 мм (половинный, 0,5 НФ), 250 х 120 х 65 (одинарный, 1НФ), 250 х 65 х 85 (европейский 0,7 НФ). Блоки для облицовки бывают полнотелые или со сквозными пустотами.

Расчет кирпича на кладку

Расчет кладки кирпича ведут с учетом толщины раствора или без него. Во втором случае получается перерасход материала в количестве до 30%. Первый вариант предпочтительнее, но окончательный итог умножают на коэффициент 1,1 для учета боя в процессе перевозки и такелажа.

Находят число кирпичей в квадрате стены:

• рассчитывают квадратуру тычковой стороны — 0,12 · 0,065 = 0,0078 м²;
• высчитывают число элементов в 1 квадрате — 1 / 0,0078 = 128 шт.;
• для стены в 2 кирпича умножают количество — 128 · 2 = 256 шт.

Количество элементов в одном квадрате умножают на площадь вертикальных ограждений и получают объем материала для возведения конструкции.

Стены

Если вычисляют количество по объему стены, а не по квадратуре, высчитываю объем одного кирпича и находят их количество в 1 м³. Затем полученное значение умножают на общую кубатуру кладки и получают число камней.

Расход кирпича одинарного на стены:

• 1 м³ ограждений — 394 шт. с учетом растворных промежутков, 512 — без них;
• 1 м² кладки в 1/2 камня — 51 и 61 шт., соответственно;
• 1 м² стены в 1 к. — 103 и 128 шт.;
• 1 м² ограждения в 1,5 к. — 154 и 189 шт.;
• 1 м² кладки в 2 к. — 205 и 257 шт.;
• 1 м² в 2,5 к. — 255 и 318 шт.

Аналогичные готовые расчеты количества элементов в зависимости типоразмера и ширины стены есть в строительных справочниках. Ими можно воспользоваться, если стена представляет собой прямую ограждающую конструкцию без множества поворотов.

На цоколь

Для заглубленного в землю этажа используют керамические кирпичные элементы, чтобы избежать впитывания влаги. Они должны быть сплошными, чтобы предупредить поступление воды через пустоты. Рассчитать количество кирпича на цоколь можно по стандартным правилам, при этом нужно учесть толщину стены и размер керамического блока.

Толщина вертикальной конструкции цоколя может быть 1,5, 2,0, 2,5 кирп., высота берется из проекта. Кирпич имеет размеры 250 х 120 х 65 мм. В цоколе устраивают отдушины 150 х 150 мм, их размером пренебрегают и не вычитают площадь вентиляционных отверстий из общей квадратуры стены.

Окончательный расчет

В доме имеются различные конструкции из кирпича, сюда входят перегородки разной толщины, несущие наружные стены, цокольный этаж, иногда кирпичные фундаменты и подпорные стенки. Подсчет числа кирпичей делают на каждую часть здания с учетом особенностей строения.

После этого объем материала по каждому конструктивному элементу складывают. В результате получают картину потребности в кирпиче для возведения строения.

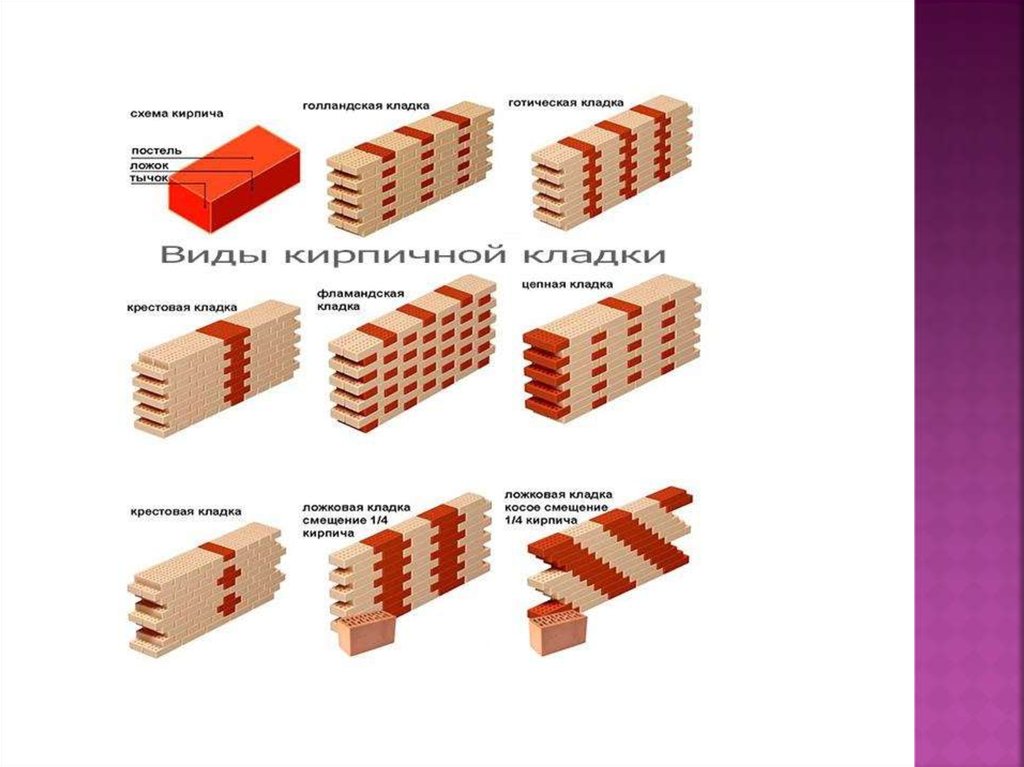

Виды скрепления в кирпичной кладке стен – Преимущества и особенности

Типы скрепления в кирпичной кладке, широко применяемые в строительстве, подробно описаны в этой статье. Процесс склеивания кирпичей  с раствором между ними называется кирпичной кладкой. Кирпичи располагаются по шаблону, чтобы сохранить их эстетический вид и прочность. В этой статье речь пойдет о различных видах скрепления стен из кирпичной кладки.

Кирпичи – прямоугольные строительные материалы. Кирпич обычно используется в строительстве стен, мощения и других конструкций. Они также недороги и просты в работе.

1. Типы связки для кирпичной кладки. Особенности
2. Типы связки для кирпичной кладки
   1. Растяжная связка. Типы связки для кирпичной кладки
      1. Ограничения по ложковой связке 12
   2. Коллекторная связь – Тип Связка в кирпичной кладке
   3. Английская связка — Типы связки в кирпичной кладке
   4. Фламандская связка
   5. Двойная фламандская связка
   6. Одинарная фламандская связка
   7. Стяжка
   8. Зигзагообразная перевязка
   9. Перевязка лицевого кирпича
   10. Голландская перевязка
   11. Крысоловная перевязка

Типы перевязок для кирпичной кладки — Особенности

Для всех виды кирпичной кладки должны быть прочными и качественными, иметь следующие характеристики необходимо соблюдать.

• Кирпичи должны быть одного размера.
• Нахлест должен составлять не менее 1/4 кирпича по длине стены и 1/2 кирпича по толщине стены.
• Должна поддерживаться равномерная притирка.
• Избегайте использования слишком большого количества кирпичной кладки.
• Для получения равномерного нахлеста Длина кирпича должна быть в два раза больше его ширины плюс один шов.
• Центральная линия жатки и подрамника в чередующихся направлениях должна совпадать друг с другом для стены конюшни.
Носилки
• следует использовать при облицовке, а жатку следует использовать при прослушивании.

СВЯЗАННЫЕ ПОСТЫ ОТ VINCIVILWORLD

Типы скреплений в кирпичной кладке

Существуют различные типы скреплений в кирпичной кладке . Они

• Носилки
• Соединение коллектора
• Английская облигация
• Фламандская облигация
• Сгребающая облигация
• Зигзагообразная связка
• Облигация «елочка»
• Лицом к Бонду
• Голландская облигация
• Диагональная связка
• Крысиная связка

Рассмотрим наиболее часто используемые виды скрепления в кирпичной кладке.

Подложковая связка – Типы перевязки s в кирпичной кладке

Подложка представляет собой продольную поверхность кирпича или иначе известную как более длинная и узкая поверхность кирпича, как показано на изображении ниже. Кирпичи укладывают так, чтобы были видны только их подложки, и они наполовину перекрывали ряды кирпичей сверху и снизу. Соответственно, при этом типе кирпичной кладки мы укладываем кирпичи параллельно продольному направлению стены. Другими словами, таким образом кирпичи кладут как подрамники. Его также называют ходячей связью или бегущей связью. Кроме того, это одна из самых простых и легких кирпичных связок.

Stretcher-Bond

Ограничения по ложковым связям

• Растяжные связки с соседними кирпичами, но их нельзя использовать для эффективного соединения с ними в толстых кирпичных стенах по всей ширине.
№
• Они подходят только для стен толщиной в полкирпича, например, для возведения перегородок толщиной в полкирпича.
• Стены с ложковым соединением недостаточно стабильны, чтобы стоять отдельно на больших пролетах и ​​высотах.
• Для ложковых связей требуются поддерживающие конструкции, такие как колонны из кирпичной кладки, через равные промежутки времени.

Применение ложковых креплений

ложковых креплений обычно используются в качестве внешней облицовки стальных или железобетонных каркасных конструкций. Они также используются в качестве внешней облицовки стен полости. Другие распространенные области применения таких стен включают ограждающие стены и садовые стены

. Как правило, при перемычке перемычка представляет собой лицевую сторону кирпича по ширине. В кирпичной кладке перевязка — это тип перевязки, при котором кирпичи укладываются в виде перемычек на лицевые стороны. Его также называют облигацией заголовка. Верхняя часть представляет собой более короткую квадратную грань кирпича размером 9см х 9 см. В результате для строительства коллекторной облигации не требуется квалифицированная рабочая сила. В то время как ложковая перевязка используется для стен толщиной в половину кирпича, перевязка используется для стен из полного кирпича толщиной 18 см. Как правило, в случае стыковой кладки перекрытие сохраняется равным половине ширины кирпича. Для этого кирпичные биты на три четверти используются чередующимися рядами в качестве койнов.

перевязка коллектора

английская перевязка  – Типы перевязки в кирпичной кладке

английская перевязка использует альтернативные ряды ложков и перемычек и является наиболее часто используемой и самой прочной перевязкой в ​​кирпичной кладке. Тем не менее, в начале и конце стены после первой перемычки используется заглушка, чтобы нарушить непрерывность вертикальных швов. В основном, quoin close представляет собой кирпич, разрезанный вдоль на две половины и используемый в углах кирпичных стен. Точно так же каждый альтернативный заголовок централизованно поддерживается на подрамнике.

Фламандская облигация

Во фламандской облигации каждый ряд представляет собой комбинацию жатки и подрамника. Соответственно, заголовок поддерживается по центру над подрамником под ним. Как правило, доводчики располагаются чередующимися рядами рядом с коллектором quoin, чтобы разорвать вертикальные швы в последовательных слоях. Фламандская перевязка, также известная как голландская перевязка, производится путем укладки чередующихся коллекторов и носилок в один ряд. Толщина фламандской связки составляет минимум один полный кирпич. Недостатком использования фламандской связки является то, что для правильной укладки требуется больше навыков, поскольку для достижения наилучших результатов все вертикальные растворные швы должны быть выровнены по вертикали. Доводчики располагаются чередующимися рядами рядом с заголовком quoin для последовательного разрыва вертикальных швов. Существует два типа фламандской связки 9.0007

• Двойная фламандская облигация
• Единая фламандская облигация

Двойная фламандская бумага

Двойная фламандская бумага имеет одинаковый внешний вид как на лицевой, так и на оборотной сторонах. В результате эта особенность дает лучший внешний вид, чем английская связка для всех толщин стенок.

Одинарная фламандская облигация

Английская облигация служит обеспечением для одинарной фламандской облигации, которая также включает двойную фламандскую облигацию на лицевой стороне. В результате облигация использует сильные стороны как английских, так и фламандских облигаций. Точно так же эту связку можно использовать для возведения стен толщиной до полутора кирпичей. Однако для облицовки двойной фламандской перевязки используется качественный, дорогой кирпич. Дешевые кирпичи, в свою очередь, могут быть использованы для подкладки и сердцевины.

Внешний вид фламандской облигации хорош по сравнению с английской облигацией. Следовательно, фламандскую связь можно использовать для более эстетичного внешнего вида. Однако, если стены должны быть оштукатурены, лучшим выбором будет английская перевязка.

Стыковая кладка

Стыковая кладка – это вид кладки кирпича, при котором кирпичи укладываются под углом. При этом кирпичи кладут под наклоном к направлению стен. Как правило, это обычно применимо для толстых стен. Обычно укладывается между двумя рядами носилок. Существует два типа рейкинговых облигаций

• Диагональные связи
• Облигации типа “елочка”

Диагональная кладка

При диагональной кладке кирпичи кладутся наклонно, угол наклона должен быть таким, чтобы было минимальное разрушение кирпичей. Эти диоганальные связки в основном применимы для стен толщиной от двух до четырех кирпичей. Точно так же кирпичи треугольной формы используются в углах.

Соединение «елочкой»

Этот тип соединения применим для толстых стен. Кирпичи укладывают под углом 45 градусов от центра в двух направлениях. В основном используется для мощения.

Зигзагообразная связка

При этом типе связки кирпичи укладываются зигзагообразно. Это похоже на облигацию елочкой. Поскольку связка «зигзаг» имеет эстетичный вид, ее используют в декоративных панелях в кирпичных полах.

зигзагообразная связка

Облицовочный кирпич s

В облицовочном кирпиче используется разная толщина. Он имеет альтернативный ход носилок и жатки. Распределение нагрузки в этом типе соединения неравномерно. Поэтому он не подходит для возведения каменных стен.

лицевая облигация

Голландская облигация

Это разновидность английской облигации. Особая схема укладки кирпича для строительства стены известна как английская и голландская перевязки. Основное отличие состоит в том, что английская связка – это связка, используемая в кирпичной кладке, состоящая из чередующихся рядов носилок и коллекторов. Голландская связка – изготавливается путем чередования коллекторов и подрамников в одном ряду.

Облигация “крысиная ловушка”

облигация “крысиная ловушка”

Другое название облигации “крысиная ловушка” – китайская облигация. При этом виде скрепления кирпичи укладываются таким образом, что между ними образуется пустота. Эти пустоты действуют как теплоизоляторы. Таким образом, обеспечивается хороший тепловой КПД. Это также уменьшает количество кирпичей и количество раствора. Строительство ловушек для крыс требует квалифицированных рабочих.

Нравится:

Нравится Загрузка…

Что такое Бонд? Какие виды скрепления используются в кирпичной кладке? – Портал гражданского строительства

Что такое облигация?
Связывание образуется, когда цементный раствор заполняет канавку, образованную соседними кирпичами, уложенными рядом друг с другом. Склеивание помогает равномерно распределить нагрузки на большой площади. Эти связи похожи на узоры, по которым укладываются кирпичи, которые можно использовать для кирпичных стен и мощения. Их также можно использовать для бетонных блоков и кирпичной кладки.

Назначение скрепления:

• Основной целью является создание связи между вертикальными швами в последовательных рядах каменной кладки, которая будет действовать как связанная масса и равномерно переносить свой вес на фундамент, разрывая плавность швов как по длине, так и по толщине.
• Кроме того, он может обеспечить прочность конструкции во всех направлениях.
• Кирпичи также можно укладывать в обычном порядке, чтобы создать более приятный вид.
• Для ускорения работы над одним и тем же проектом одновременно можно привлечь больше каменщиков.

Правила хорошего склеивания:

• Размер каждого кирпича должен быть одинаковым. Чтобы кирпичи прилегали друг к другу ровно, их длина должна быть в два раза больше ширины плюс один стык. Вы не можете создать хорошую связь, если колени разные.
• Перекрытие должно быть 1/4 кирпича по длине стены и 1/2 по ширине.
• Не используйте кирпичные биты, если только вам это не нужно или вам не сказали в определенных местах.
• На альтернативных курсах центральная линия жатки должна совпадать с центральной линией подрамника на курсе ниже или выше него.
• Вертикальные швы в каждом ряду должны располагаться на одной вертикальной оси.
• Лучше иметь гребенку по обеим сторонам стены через каждую шестую.
• Избегайте использования угловых соединений и других соединений, создающих горизонтальный уровень грунтовых вод. Соединения должны быть вогнутыми и изношенными.

Различные типы связки, используемые в кирпичной кладке:
1. Укладка на ложках:

Рис. 1: Укладка на ложках
Предоставлено с сайта Civilgyan.com

Укладка на ложках, также известная как бегущая кладка, образуется, если кирпичи уложены так, что видны только ложки. В кирпичной кладке простейшим повторяющимся узором является ложковая перевязка. С другой стороны, ложковое соединение имеет недостаток, заключающийся в том, что оно не может эффективно склеивать соседние кирпичи в толстых кирпичных стенах по всей ширине. Для их использования подходят только стены толщиной в полкирпича, например перегородка толщиной в полкирпича.

В случае больших пролетов и высоты стены, построенные на ложках, недостаточно устойчивы, чтобы стоять независимо друг от друга. Вследствие этого им требуется периодическая опора в виде столбиков из кирпичной кладки. Что касается внешней облицовки стальных или железобетонных каркасных конструкций, часто используются ложковые связки. Стены полостей также могут быть покрыты им. Граничные стены, сады и другие открытые пространства выигрывают от использования этих типов стен.

2. Английская связка:
Английская связка представляет собой узор, созданный путем поочередного укладки ложков и перемычек в кирпичной кладке. На подрамниках внизу заголовки выкладываются чередующимися рядами, выровненными по вертикали. Королевский доводчик используется после первого заголовка в каждом заголовке, чтобы нарушить непрерывность вертикальных швов в начале и конце стены. Полезны в углах в стенах из кирпича, доводчики представляют собой разновидность полукирпича.

Рис. 2: English Bond
Предоставлено: dreamtime.com

3. Заголовок Bond:

Рис. 3: Заголовок Bond
Предоставлено: 123rf. com

Это квадрат размером 9см x 9см лицо кирпича, который служит в качестве «перемычки» Все кирпичи в стене используются в качестве перемычек в этих связях. Заголовочные облигации также могут называться заголовочными облигациями. Стены толщиной в полкирпича возводятся с использованием ложковой связки, а белые стены толщиной в полный кирпич строятся с использованием этой связки. Нахлест в этих связках сохраняется на половину ширины кирпича. Чередующиеся ряды кирпичных бит в три четверти используются в качестве койнов.

4. Фламандская облигация:
Фламандская облигация, также известная как голландская облигация, изготавливается путем чередования жаток и носилок в одном ряду. Следующий ряд кирпичей укладывал жатку по центру носилок в нижнем ряду, т. е. чередующиеся колодки центрировали носилки внизу. Связь начинается с заголовка в углу на каждом из альтернативных маршрутов.

Рис. 4: Фламандская связка
Предоставлено: common.wikimedia. org

Строительство этой связки чрезвычайно сложно и требует высокой степени мастерства, так как все вертикальные швы раствора должны быть выровнены по вертикали для лучшего и наиболее впечатляющего Результаты. Доводчики устанавливают чередующиеся ряды рядом с коллектором quoin, чтобы разбивать вертикальные швы во время последующих рядов. Биты применяют для стен с нечетным числом полкирпичей в толщину.

Несмотря на то, что фламандские облигации выглядят более привлекательно, они слабее, чем английские облигации, когда дело касается поддержки веса стены. Для кирпичных стен можно использовать фламандскую перевязку, но для оштукатуренных стен больше подходит английская перевязка.

Существует два типа фламандских облигаций:

i) Единая фламандская облигация:
Единая фламандская облигация представляет собой смесь двух фламандских и английских облигаций. Во время строительства перед стеной используется фламандская перевязка, а сзади — английская. Одиночные фламандские связки требуют толщины не менее полутора кирпичей. В большинстве случаев использование одинарной фламандской связки направлено на улучшение внешнего вида лицевой стороны стены при сохранении структурной целостности кирпичной кладки.

ii) Двойная фламандская перевязка:
Двойная фламандская перевязка имеет одинаковый внешний вид с обеих сторон лицевой и задней сторон, т. е. она состоит из чередующихся ложков и жаток в каждом ряду. Этот тип связи менее прочный, чем английская связь.

5. Крепление садовой стены:
В качестве садовой или ограждающей стены этот тип связки идеально подходит для стен толщиной в один кирпич. С помощью клея для садовой стены можно построить стену быстро и дешево, и каждая сторона будет выглядеть одинаково. Карликовые стены и другие конструкции, которые не подвергаются большим нагрузкам, могут использовать этот тип связи, который не такой прочный, как английская связь. Внешние листы стен полости могут быть изготовлены из этой связки благодаря ее привлекательному внешнему виду.

Клей для садовых стен классифицируется как:
i) Фламандский клей для садовых стен:

Рис. 5: Фламандский клей для садовых стен
фламандская облигация. Он также известен как «Сассекская облигация». Вместо того, чтобы иметь один подрамник и одну жатку, этот тип связи имеет три подрамника и одну жатку в одном ряду. Иногда это называют «сбалансированной связью». Это понятно из картинки. Во фламандской садовой стенке есть две фламандские обвязки: у одной по три носилки на каждую жатку, а у другой по две носилки на каждую жатку.

ii) Укладка английской садовой стены:

Рис. 6: Укладка английской садовой стены
Предоставлено: yourmedelrailway.net вставляется каждые четыре или шесть курсов. Три ряда носилок обычно сопровождают один ряд заголовков. На ведущем курсе необходимый круг обеспечивает ферзь ближе, расположенный рядом с заголовком койна.

6. Шотландские и американские облигации:
Носилки используются пять раз в рамках курса заголовка в Scottish Bond. В курсе «Американского Бонда» семь повторений кирпичной кладки.

7. Укладка стопкой:

Рис. 7: Укладка стопкой
Предоставлено: archinspiration.com

В связной конструкции кирпичи укладываются один на другой, швы проходят вертикально по всей длине стены. Кирпичи также можно укладывать вертикально или горизонтально. Это соединение является слабым и часто структурно ненадежным из-за минимального соединения, вызванного выравниванием стыка, если только арматура стыкового слоя не устанавливается в каждом горизонтальном ряду или, в случаях, когда нагрузка умеренная, в каждом чередующемся ряду. Он часто применяется в качестве экрана от дождя и исключительно в декоративных целях.

8. Облицовка:

Рис. 8: Облицовка
Предоставлено: civiconcept.com

Облицовка — это укладка кирпича, при которой кирпичи укладываются таким образом, что верхний ряд появляется только после нескольких рядов ложкового ряда. . Чаще всего используется для возведения толстых стен. Склеивание двух разных толщин облицовочной стены и задней стены может быть чрезвычайно выгодным.

Однако количество стыков на лицевой и тыльной сторонах неодинаково из-за неравномерного распределения нагрузки, вызванного широким диапазоном толщин. Причиной этой неравномерности может быть и неравномерная осадка каменных стен.

9. Стыковка сгребания:
Это связка кирпичей, при которой скрепляющие кирпичи укладываются под углом, отличным от нуля и девяноста градусов. Английские стены, построенные таким образом, более стабильны в долгосрочной перспективе из-за такого расположения. При этом методе соединения двух половин внешние подкосы стены заполняются кирпичами, наклоненными к лицевой стороне стены. Высота стены делится на секции, в которые вставляется эта связь.

Рис. 9: Сгребание
С разрешения: civilprojectsonline.com

Существует два типа стяжки:
i) Связка «елочка»:
Этот тип связки лучше всего подходит для стен толщиной не менее четырех кирпичей. Кирпичи располагаются под углом 45 градусов от центра в двух направлениях при таком расположении кирпичной кладки. Связки этого типа также можно найти на кирпичных тротуарах.

ii) Диагональное соединение:
Стена толщиной от двух до четырех кирпичей лучше всего подходит для этого соединения. В большинстве стен эта связь вводится примерно через каждый пятый или седьмой ряд высоты. Кирпичи располагаются так, чтобы углы ряда оставались в контакте с ложками в этой связке.

10. Зигзагообразная перевязка кирпичей:
Зигзагообразная перевязка — это перевязка, при которой кирпичи укладываются зигзагообразно по всему шву. Облигации типа «елочка» и «зигзаг» являются примерами одного и того же типа связи. Благодаря своему привлекательному внешнему виду он используется для мощения полов в жилых постройках, таких как полы и пешеходные дорожки. Несмотря на это, зигзагообразную связку нельзя использовать для возведения капитальных стен каменных конструкций, поскольку она не является несущей.

Рис. 10: Зигзагообразная связка
Предоставлено: civilengi.com

Вывод:
Перевязка — это расположение кирпичей или камней в каждом ряду для предотвращения вертикальных швов в двух последовательных рядах, на лицевой стороне или в теле стены, и для достижения максимального сцепления . Кирпичные связки обычно используются в каменной кладке и напоминают узоры, используемые при укладке кирпичей. Их можно использовать как для кирпичных стен и мощения, так и для бетонных блоков и других видов каменной кладки.

Прочность и красота кирпичных стен и конструкций могут быть достигнуты только при правильном скреплении кирпичей. По сути, качество скрепления определяет работу всего кирпичного завода.

Каталожные номера:
1. «Виды кладки кирпича». Типы скрепления кирпича – Проектирование зданий, www.designingbuildings.co.uk/wiki/Types_of_brick_bonding. По состоянию на 11 сентября 2022 г.
2. Дей, Раджиб. «Виды связей в кирпичной кладке | Облигации в кирпичной кладке».
