Пол первого этажа при ленточном фундаменте: как сделать в доме

Как правило, при выполнении ленточного фундамента в доме полы устраиваются по грунту. При этом есть несколько технологий их выполнения. Выбор того или иного варианта зависит от предпочтений владельца и условий эксплуатации. Так, лицевое напольное покрытие можно укладывать на деревянную основу, бетонную стяжку или монолитную плиту. При выборе варианта с плитой её либо связывают с ленточным фундаментом, либо выполняют плавающую стяжку, которая в свою очередь может быть сухой или наливной.

• Особенности полов первого этажа
• Особенности полов по грунту
• «Пирог» пола по грунту
• Технология плавающей стяжки по грунту
• Деревянные лаги – бюджетная технология
• Технология выполнения сухой стяжки по грунту
• Нюансы выполнения конструкции пола

Особенности полов первого этажа

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту.

Она и будет основой для создания будущего пола в доме. Эта плита лежит на небольшом расстоянии от грунта, который даже в самые сильные морозы под домом не будет замерзать. Такой грунт насыщен влагой и радоном, поэтому может передавать сырость плите и излучать радон.

В связи с этим в цоколе дома на ленточном фундаменте обязательно делаются вентиляционные отверстия для естественной вентиляции бетонной плиты и защиты её от разрушения сыростью. Эти отверстия не стоит закрывать даже в зимний период. По такой бетонной плите можно выполнять традиционный пол с утеплением и применять любые теплоизоляционные и отделочные материалы.

Однако если в доме используется низкий цоколь, то для устройства полноценной вентиляции недостаточно места. Зимой эти отверстия может вовсе засыпать снегом. В этом случае пол обустраивается по грунту.

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей.

Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

Особенности полов по грунту

Для обратной засыпки лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см

Прежде чем сделать пол по грунту в доме на ленточном фундаменте, необходимо понять, какие требования предъявляются к нему:

1. Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
2. Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
3. В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
4. Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

«Пирог» пола по грунту

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога

Чтобы правильно сделать пол первого этажа по грунту, необходимо использовать все требующиеся слои конструктивного пирога:

• Самым нижним слоем будет песчано-щебёночная подушка, которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
• После этого выполняется бетонная подготовка. Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
• Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
• Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
• Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20  см засыпки трамбуются отдельно.

Технология плавающей стяжки по грунту

Финишная стяжка выполняется с армированием

Обустройство пола по грунту в любом случае предусматривает заливку стяжки из бетона низкой прочности. На эту стяжку будет опираться конструкция наливного пола  или регулируемые лаги, которые обычно используются при облицовке пола паркетом или половой доской.

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

1. Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
2. После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
3. Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
4. В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
5. Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

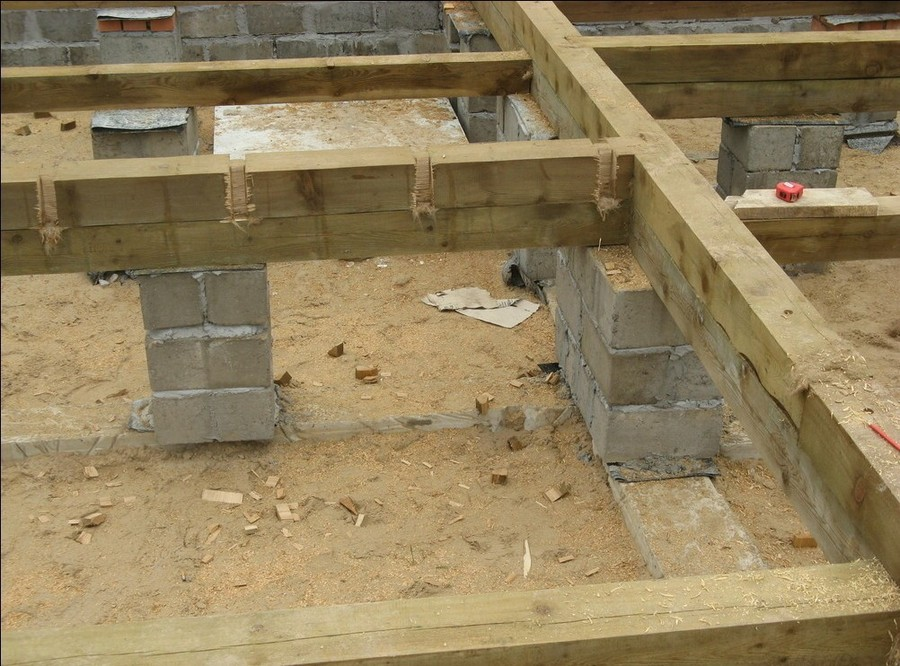

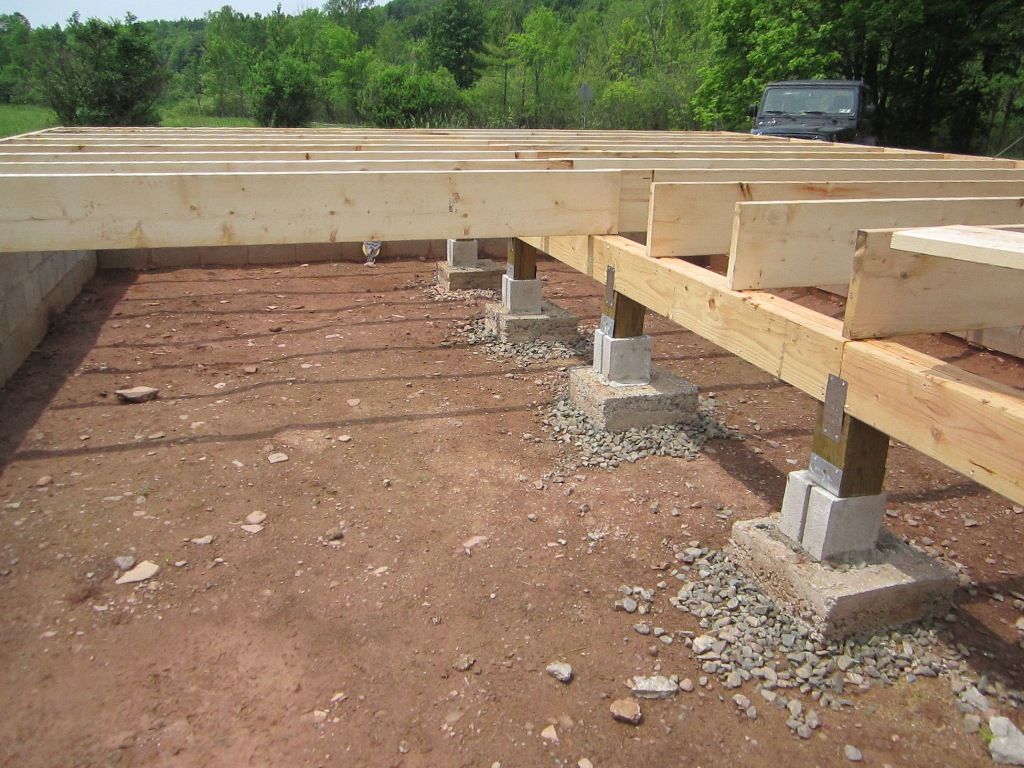

Деревянные лаги – бюджетная технология

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте.

Она выполняется так:

1. Сначала делается подушка из нерудного материала с послойной трамбовкой.
2. Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
3. После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
4. Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
5. В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
6. После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки.  В этом случае последовательность работ несколько иная:

1. Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
2. Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
3. Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
4. Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
5. После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

Нюансы выполнения конструкции пола

Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

• Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
• Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
• Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
• Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
• Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
• Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
• При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.

Полы по грунту на ленточном фундаменте: технология устройства

Главная » Устройство пола » Полы по грунту на ленточном фундаменте: особенности устройства пола по грунту и несущей ленты, этапы работ по грунты в ленточном фундаменте

Пол по грунту на ленточном фундаменте – один из распространенных и практичных способов устройства основания под чистовую отделку. Этот вариант обладает массой преимуществ, но отсутствие продухов в конструкции приводит к разрушению не только деревянных, но и бетонных полов. Чтобы этого избежать пол выполняют по грунту, при этом существует несколько технологий, предусматривающих устройство деревянного основания, укладку бетонной плиты или стяжки, изготовленной сухим или традиционным способом. Об особенностях ленточных фундаментов и способах устройства пола – сегодняшний материал.

Полы по грунту на ленточном фундаменте

Содержание статьи

• 1 Особенности устройства пола по грунту
• 2 Особенности несущей ленты
• 3 Технология устройства плавающей стяжки
  • 3.1 1 Этап: подготовка
  • 3.2 2 Этап: подбетонка
    • 3.2.1 Рулонный материал
    • 3.2.2 Битум
    • 3.2.3 Капитальная подбетонка
  • 3.3 3 Этап: гидроизоляция
  • 3.4 4 Этап: теплоизоляция
  • 3.5 5 Этап: формирование демпферного и армирующего слоя
  • 3.6 6 Этап: чистовая стяжка
• 4 Сухая стяжка
• 5 Деревянный пол на регулируемых лагах
  • 5.1 Цены на доски для пола
  • 5.2 Видео — Технология устройства полов по грунту

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Подготовительные мероприятия

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Дренажная система

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

1. Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
2. Отсутствие подпола не требует проведение работ по организации продухов.
3. Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
4. Бетонная стяжка позволяет монтировать систему «теплый пол».
5. Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Обратите внимание! Засыпку, гидроизоляцию и утепление внутреннего пространства производят до заливки бетонного раствора.

Технология устройства плавающей стяжки

Заливка традиционной стяжки выполняется в строгом соблюдении последовательности укладки каждого слоя – это станет залогом надежной и долговечной конструкции.

Основные слои

1 Этап: подготовка

На подготовительном этапе производят удаление плодородного слоя, который непригоден для трамбовки. Также удаляют корни растений, расположенных внутри периметра ленточного фундамента.

Грунт извлекают на глубину в соответствии с расчетами. Затем выполняют уплотнение основания, на котором будет сформирована подушка из песка и щебня. Качественная их трамбовка гарантирует стабильную геометрию основания и отсутствие усадки будущего строения.

Толщина плодородного слоя почвы

Сначала укладывают слой песка толщиной от 10 до 15 см и трамбуют при помощи виброплиты. Затем грунт проливают из шланга с распылителем и снова трамбуют, изменяя направления движения виброплиты.

Засыпка и трамбовка песчаного слоя

Для трамбовки основания, песчаного и щебеночного слоев можно использовать самодельное приспособление: брус сечением 20 х 20 см высотой 1,5 метра или металлическая труба с куском швеллера 20 х 30 см снизу, приваренного Т образным способом. Внутрь трубы засыпают песок, чтобы устройство стало тяжелее.

Самодельное устройство для трамбовки песка и щебня

После того, как утрамбованная основа просохнет – на следующие сутки, выполняют засыпку и трамбовку песчаного слоя. Желательно как можно меньше наступать на подготовленную основу. Песок тщательно трамбуют.

2 Этап: подбетонка

Перед тем, как заливать основной объем раствора, целесообразно выполнить подбетонку. Вариантов ее изготовления несколько – это может быть утрамбованный щебень, пролитый битумом или черновая стяжка. На щебень можно уложить гидроизоляционный материал, сформировав некое подобие корыта. В любом случае, в не зависимости от выбранного материала, суть подбетонки не меняется.

Изготовление подбетонки

Назначение этого слоя заключается в следующем:

1. Экономный расход раствора получается за счет равномерного его распределения по выровненному основанию.
2. Работать на ровном основании – наносить разметку, устанавливать маяки, собирать различные конструкции, удобнее.
3. Подбетонка создает гидроизоляционный слой, препятствующий потере влаги из раствора. Это гарантирует равномерное просыхание стяжки и исключает образование на ее поверхности трещин.
4. При близком расположении грунтовых вод, подбетонка не пропускает влагу наверх, в основные слои конструкции пола.

Обратите внимание! Для изготовления подбетонки применяется недорогой бетон.

Рулонный материал

Наиболее бюджетным вариантом, не лишенным эффективности является настил плотной пленки в 2 слоя или рубероида.

Применение пленки

Учесть потребуется следующие рекомендации:

1. Так как технологический слой, защищающий щебень от цементного молочка, укладывается непосредственно на щебень, ходить по нему следует крайне осторожно, чтобы не повредить пленку.
2. Укладывают плотный полиэтилен в 2 слоя внахлест 10 см, проклеивая стыки каждого при помощи скотча.
3. Материал должен обладать не только гидроизоляционными, но и пароизоляционными свойствами.
4. Процесс укладки предполагает заведение краев полотен по периметру помещения на стены фундамента на 10-15 см. Впоследствии излишки обрезают.

Битум

Наиболее простой вариант устройства подбетонки заключается в проливке щебеночного слоя битумом. Для этого равномерно распределенный по всей площади основания и тщательно утрамбованный щебеночный слой покрывается битумом.

Проливка щебня битумом

Капитальная подбетонка

При наличии рыхлого грунта, где особенно повышен риск появления грунтовых вод, рекомендуется изготовить основательную подбетонку из «тощего» бетона. В этом случае на слой из утрамбованного песка настилают рубероид или пленку и укладывают армирующий слой в виде тонкой металлической сетки с ячейками 60 х 60 см.

Геотекстиль под черновую бетонную стяжку рекомендуется заменить пленкой или рубероидом

Стальная сетка

Для получения ровного слоя можно установить маяки для растягивания раствора правилом. Стяжка изготавливается традиционным способом — заливкой и растягиванием раствора, изготовленного из песка, щебня, цемента и воды. После высыхания стяжки, ее обмазывают битумом.

Распределение раствора

Обратите внимание! Заранее в стяжке необходимо предусмотреть и заложить технические отверстия, чтобы потом их не пришлось вырезать.

3 Этап: гидроизоляция

После того как подбетонка готова, приступают к укладке гидроизоляционного материала – рубероида или плотной пленки. Рубероид укладывается внахлест, ширина припуска составляет от 3 до 5 см. Для герметизации стыков применяют строительный фен. Внимания требует прилегание рубероида к стенам в углах помещения.

Укладку рубероида выполняют в два слоя, причем второй настилают со смещением равным половине ширины рулона.

Укладка рубероида



4 Этап: теплоизоляция

В качестве материала для утепления стяжки пола по грунту рекомендовано использование экструдированного пенополистирола, который при слое укладки в 5 см способен заменить керамзит слоем в 70 см. Помимо этого материал обладает нулевым коэффициентом водопоглощения и высоко прочностью перед сжимающей нагрузкой.

Экструдированный пенополистирол

Для утепления стяжки рекомендована укладка пенополистирола толщиной 3см в 2 слоя – это позволит избежать образования мостиков холода, и улучшит качество теплоизоляции. Стыки между плитами проклеивают скотчем.

Укладка в 2 слоя

Обратите внимание! От правильно выбранной теплоизоляции будет зависеть комфорт проживания в доме и его общая энергоэффективность, ведь через плоскость пола происходить 35% теплопотерь.

5 Этап: формирование демпферного и армирующего слоя

Важный этап, которым не следует пренебрегать, заключается в устройстве компенсационного слоя. Для этого по периметру помещения на стены фиксируют специальную демпферную ленту шириной от 15 до 20 см. Нижняя часть ленты скотчем фиксируется к утеплителю. Как вариант можно использовать специальную ленту с «юбкой».

В любых строительных магазинах есть то, что позволит избежать повреждения цементной стяжки при воздействии на нее различных факторов – это демпферная лента для стяжки пола. Что она из себя представляет и как используется? Подробно в специальной статье.

Последствия отказа от устройства демпферного слоя вдоль стен

В процессе высыхания стяжка будет расширяться, а наличие демпферного слоя исключит образование трещин и смещение теплоизолятора.

Демпферная лента

Армирующий слой создают при помощи металлической сетки с параметрами ячеек 10 х 10, уложенной на специальные опоры, чтобы она располагалась на высоте от утеплителя примерно на 1 – 2 см.

Пластиковая арматура для сетки

6 Этап: чистовая стяжка

Временные маяки изготавливают из металлических профилей, посаженных на цементный раствор с добавлением гипса. Располагаться направляющие должны в одной плоскости. Заливка и разравнивание цементного раствора производится в соответствии с разметкой на стенах – линией, обозначающей верхнюю точку стяжки.

Основные этапы изготовления чистовой стяжки

Обратите внимание! Изготавливать раствор необходимо в строгом соблюдении рекомендаций производителя.

Растягивание раствора

Высыхание стяжки происходит в течение 28 – 30 дней. На это время стяжку накрывают полиэтиленовой пленкой и периодически проливают стяжку водой из лейки. Искусственно ускорять процесс высыхания стяжки нельзя.

Окончательное выравнивание стяжки

После того как стяжка будет готова ее окончательно выравнивают при помощи специальных наливных составов.

Более подробно о финишном выравнивании пола читайте в специальной статье.

Сухая стяжка

В отличие от традиционной и полусухой стяжки – этот метод не требует времени на высыхание и набор прочности покрытием. Декоративное покрытие можно укладывать уже на следующий день.

Подготовка выполняется, как описано выше и состоит из подушки, черновой стяжки и слоя гидроизоляции. Затем технология меняется.

Таблица 2. Технология монтажа сухой стяжки

Иллюстрация	Описание
	На поверхности пола фиксируют маяки-направляющие из металлического профиля.
	Между маяками засыпают керамзит или специальную теплоизоляционную засыпку и равномерно распределяют ее при помощи правила.
	Сверху в два слоя укладывают гипсоволокнистые листы, используя клеевой раствор.
	Листы укладывают с разбежкой швов и дополнительно фиксируют при помощи саморезов.

Деревянный пол на регулируемых лагах

Подготовительные работы при устройстве такого пола описаны выше – уплотнение грунта и заливка черновой стяжки выполняется по ранее описанному алгоритму.

Регулируемые лаги

При укладке такого пола не требуется тщательное выравнивание черновой стяжки – любые неровности и перепады высоты нивелируется за счет применения технологии регулировки лаг.

Верхнюю часть регулируемых опор после того как лаги выставлены в одну горизонтальную плоскость, обрезают.

Основные этапы устройства деревянного пола

Под конструкцию из лаг укладывают теплоизоляционный материал – базальтовую вату или плиты экструдированного пенополистирола.

Укладка утеплителя

Далее фанерный настил выполняют в зависимости от требований укладки декоративного материала. Половую доску можно укладывать непосредственно на лаги.

Под фанерный настил, при использовании минеральной ваты, укладывают слой пароизоляции

Цены на доски для пола

доски для пола

Видео — Технология устройства полов по грунту

Ленточный фундамент в сравнении с изолированным плотным фундаментом

Одобрено инженером

Наша команда является полностью обученными установщиками нашей системы Passive Slab, одобренной инженерами.

Полный комплект

Мы предоставляем полный пакет услуг от проектирования и проектирования до доставки и установки.

Самый быстрый оборот

Мы гордимся тем, что обеспечиваем самый быстрый оборот в Ирландии!

Если вы не строите высотное или многоэтажное здание, выбор типа фундамента должен быть относительно простым, верно?

Если грунт не является чрезвычайно неровным или каким-то образом обычным, маловероятно, что потребуется глубокий фундамент. В большинстве случаев нагрузки также будут низкими, особенно при деревянном каркасе, поэтому остается выбор между двумя типами мелкозаглубленного фундамента; полоса и плот.

Ленточный фундамент

Наиболее традиционным является ленточный фундамент, в котором стены поддерживаются непрерывной «лентой» фундамента непосредственно под ним. Для достижения адекватных значений коэффициента теплопередачи при проектировании ленточного фундамента необходимо уделять пристальное внимание деталям с точки зрения детализации изоляции и, по возможности, обеспечивать отсутствие тепловых мостов.

Сплошные фундаменты

Сплошные фундаменты, с другой стороны, представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь здания. Они распределяют нагрузку конструкции по всей площади фундамента, и, как следует из названия, фундамент «плавает» по земле, как плот на воде.

Бетонная плита заливается в «чашу» изоляции, изолирующей ее от прямого контакта с землей. Края обычно непрерывны с изоляцией стены в попытке устранить мостики холода. Это особенно хорошо работает с предварительно изолированной и воздухонепроницаемой системой деревянного каркаса с закрытыми панелями.

Сплошной фундамент часто предпочтительнее ленточного фундамента в тех случаях, когда грунтовые условия плохие и велика вероятность осадки. Сплошной фундамент обеспечивает скорость и экономию средств по сравнению с меньшими затратами земляных работ и бетона.

Чем пассивная плита лучше?

Несмотря на то, что наша пассивная плита выглядит как плотный фундамент, на самом деле она сама по себе является системой, разработанной специально для ваших грунтовых условий и планировки.

Плотная конструкция обеспечивает повышенную тепловую эффективность, поскольку уровень изоляции под краем плиты остается постоянным. EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется слоями для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, несущие внутреннюю или внешнюю створку, например, деревянную каркасную конструкцию с наружной блочной обшивкой толщиной 100 мм.

Традиционные бетонные ленточные и ростверковые фундаменты находятся в непосредственном контакте с землей, что имеет два основных недостатка. Во-первых, через возвышающиеся стены возникают мостики холода, что приводит к значительным потерям тепла в местах примыкания пола к стене. Во-вторых, тепловая масса бетонного фундамента и пола постоянно холоднее самой постройки, что в результате оттягивает тепло от здания. Для борьбы с этим используется постоянный слой изоляции, отделяющий бетонный фундамент и пол от земли. Дополнительный слой изоляции покрывает внешний край фундамента со всех сторон. Поскольку EPS (полистирол) является отличным изолятором, потенциальные потери тепла значительно снижаются, что приводит к повышению энергоэффективности и улучшению характеристик напольного отопления.

Подходят ли мои грунтовые условия?

Система Passive Slab подходит для любых грунтовых условий; больше, чем традиционный плотный фундамент.

В системе изолированного фундамента нагрузка от стен распределяется, что позволяет возводить фундаменты в более мягких или глинистых грунтах. Это также упрощает и уменьшает конструкцию армирования во многих случаях.

Там, где почва насыпная, система может быть спроектирована как традиционный плот, при этом балки и ребра грунта встроены в плиту. В случае очень плохих грунтовых условий, когда земля была заполнена, плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между холодным грунтом и плотом. В любом случае система спроектирована и спроектирована с учетом требований выбранной вами надстройки, такой как система деревянного каркаса с закрытыми панелями, а также условий вашего грунта, показанных в вашем отчете о пригодности площадки, представленном вместе с планированием.

Как насчет подготовки земли?

Подготовка грунта практически одинакова. Площадка очищена и выровнена с небольшим допуском, со слоем камня для необходимого наращивания, покрывающего всю площадь дома. В рамках нашего пакета услуг мы предоставляем полный комплекс услуг по проектированию и инжинирингу. В наших подробных чертежах очерчена необходимая сборка до прибытия наших монтажников на площадку.

Удаление грязи простое и понятное. Траншеи не требуются, как при традиционном ленточном фундаменте. Точно так же подготовительные работы по основанию и выравнивание камня занимают всего день или два. По сути, после проектирования и проектирования ваш сайт может быть преобразован из грязного беспорядка в чистый законченный пол за 1-2 недели.

Что дешевле?

Другим фактором, конечно же, является стоимость.

В среднем система Passive Slab экономит ок. 20% по сравнению с традиционным фундаментом, без учета времени и усилий, затрачиваемых на подготовку к традиционному ленточному фундаменту.

Утепленные фундаментные системы могут показаться более дорогими на начальном этапе, однако они требуют гораздо меньше земляных и земляных работ, чем традиционные ленточные фундаменты; в результате ускорение времени установки.

Также снижена стоимость бетона. Несмотря на то, что применяется намного больше изоляции, это компенсируется скоростью, меньшими затратами на подготовку основания и прибл. На 50% меньше бетона.

Цена указана и остается неизменной. Точное количество материалов можно рассчитать по проекту, избегая потерь на месте. По сравнению с традиционным ленточным фундаментом, когда площадка выкапывается до твердого грунта на неизвестной глубине, выкапываются траншеи и заливаются бетоном неизвестного количества; экономия и душевное спокойствие обнадеживают, если не сказать больше!

Пассивные пленки. по сравнению с традиционным фундаментом

  Улучшенные характеристики теплого пола

  Снижает потери тепла через возвышающиеся стены с 65% до 12%

  Комплексное проектирование и проектирование – специально для вашего дома

  Теплоизоляционная система – нет необходимости резать и укладывать изоляционные плиты

  Готовый пол – без дополнительной стяжки, сокращается время сушки 96 В конце концов, мы в восторге от пассивной плиты. Мы думали, что это будет дороже, чем полоска, но на самом деле получилось дешевле и, очевидно, пассивно! Не могу рекомендовать этих парней достаточно.

Сара – Ко Майо

Изолированный фундамент был необходим для нашей пассивной конструкции. В соответствии со строгим графиком сборки команда выполнила обещанное. Отличный сервис от начала до конца.

Гарри – графство Голуэй

Хотя это не было техническим требованием, мы знали, что пассивный плот – это путь вперед. Нет ничего хорошего в проектировании утепленного дома с холодными поднимающимися стенами — времена прошли!

Джеймс – Ко Донегол

В целом, мы не можем винить команду Passive Slab. От цены до дизайна и установки, они были превосходны. Без колебаний рекомендую всем, кто рассматривает возможность утепления фундамента.

Дэвид – Ко. Корк

Мы пошли с утепленным фундаментом вместе с деревянным каркасом. Полный пассивный пакет. С уверенностью могу сказать, что наш дом рассчитан на будущее, насколько это возможно, благодаря команде!

Марк – графство Карлоу

Мы всегда намеревались использовать пассивную плиту, но 3-недельный срок изготовления стал для нас реальным преимуществом. В другой компании нам сказали, что только на проектирование уйдет 8 недель!

Lauren – Co. Westmeath

Рассчитать стоимость

Что нужно знать о железобетонном ленточном фундаменте::EPLAN.HOUSE

Монолитный ленточный фундамент является наиболее распространенным типом фундамента в жилищном строительстве. Разобьем его на кости.

В результате расчета получаем ширину подошвы фундамента – т. е. ширину подошвы фундамента. Это первостепенная ценность, которая обеспечит надежность нашего фундамента. Ширина основания может быть разной. Примем, что она будет максимальной под несущей средней стеной (поскольку плита перекрытия опирается на обе стороны, нагрузка наибольшая), а минимальна под торцевыми самонесущими стенами (плита перекрытия не будет отдыхать на них вообще).

В этой статье я не буду рассматривать расчет фундамента. Предположим, что мы сделали расчет и получили данные размеров и армирования. Но просмотрим результаты расчетов, чтобы понять, что получилось и что нужно учесть при проектировании фундамента.

Ширина фундамента является основным и наиболее важным значением. Если представить землю водной гладью, а фундамент — спасательными кругами, то легко представить, как все зависит от ширины этих «поплавков». Чем больше площадь поплавка, тем меньше шансов, что он утонет. Стены нагружены по-разному: какие-то стены поддерживают крышу, какие-то пол, а какие-то почти ничего, но сама стена имеет вес.

Ширина фундамента является основным и наиболее важным значением.

А если под ними такие же и даже узкие основания “поплавков”, то дом будет тонуть, предварительно разрушаясь, потому что более тяжелые стены начнут “уходить под воду” раньше более легких. Это создаст перекосы, и стены треснут – зданию не избежать обрушения. Если все не так плохо, и наш дом не уйдет под воду из-за более широкого фундамента, а сделан, опять же, не по расчету, а на глаз, то есть риск более медленного разрушения.

Застройщики часто допускают следующую ошибку: фундамент по периметру дома шире, а средняя стена (я не понимаю их логики) ставится на более узкий фундамент. Однако максимальное количество плит приходится на центральную стену дома. В результате площадь фундамента «поплывет» под среднюю стенку, и он начнет постепенно «уходить под воду». При этом наружные стены более уверенно держат свои более широкие полосы, но самый слабый элемент цепи начинает тянуть их вниз. В результате – опять трещины, потому что нагрузка даже от одной “проседающей” стены не мизерная – это просто непосильная многотонная нагрузка на соседние стены и фундаменты.

По результатам расчетов фундаменты сильно различаются (по ширине) из-за очень разных нагрузок. И трудолюбивый дизайнер решил сделать фундамент одинаковой ширины для всего дома. Что произойдет в этом случае? Скажу одно: трещины появятся гораздо позже, чем в здании со слабым фундаментом, но вероятность их появления все же есть. И причина здесь в разных осадках.

Какой бы ни был у вас фундамент, почва под ним с годами все равно просядет. Это нормально. Я видел старые, столетние дома, ушедшие в землю по самые подоконники. В общем, факт просадки есть во всех устоях. И это зависит от двух вещей: нагрузки и ширины основания. Если нагрузка одинаковая, то и фундамент должен быть одинаковой ширины. Если давление под стенами разное, ширина фундамента должна быть тоньше или значительнее. Что произойдет, если фундамент такой же ширины при других нагрузках? В месте большей нагрузки фундамент просядет больше. Наоборот, в области меньшей нагрузки он будет меньше провисать. Если осадка фундамента небольшая, конструкции выдержат. Но с годами осадки накапливаются, и в какой-то момент в самых слабых местах (возле окон, например) могут появиться диагональные трещины, отрывающие провисшую часть дома от непровисшей. Они могут, впрочем, и не возникнуть, но зачем нам эта лотерея?

Итак, используя простую аналогию, мы представили, как фундамент работает на земле.

Заключение: делаем ширину фундамента по расчету и спим спокойно.



Толщина основания.



Он меньше влияет на судьбу дома, но его ценность тоже важна.

Если основание слишком тонкое, фундамент рухнет. Если будет слишком толсто – получим перерасход материалов и денег от застройщика.
В среднем толщина фундамента составляет 250-300 мм. Это наиболее распространенное значение для жилых домов. Откуда это взялось?

По результатам расчета ширины основания имеем значение ширины основания и реакции грунта под основанием. Что это? Стена давит на нижнюю сторону с некоторой силой N. При этом грунт создает противодавление R, которое удерживает наш фундамент «на плаву». Но сам фундамент зажат между двумя силами N и R, и его основная задача не разрушиться, как показано на рисунке.

Трещина в фундаменте

Для этого при расчете проектировщик выбирает толщину основания и его армирование. В противном случае (как видно из рисунка) мы получим гораздо более узкое основание и два бесполезных, зарытых в землю фрагмента фундамента. И как мы уже проанализировали, более узкий цоколь быстрее «уйдет на дно», т.е. результат: опять трещины. Поэтому для тех, кто хочет сэкономить и сделать фундамент тоньше, необходимо произвести расчет (по двум предельным состояниям, и обязательно – на раскрытие трещины) и подобрать толщину фундамента и арматуры.

3. Армирование фундамента. Он, на самом деле, неприхотлив, но следует учитывать несколько моментов.

Во-первых, армирование неразрывно связано с толщиной основания – чем больше толщина, тем меньше армирование, и наоборот.

В основном камбаловидная арматура представляет собой сетку, уложенную по дну. Иногда стержни в этой сетке имеют одинаковый диаметр. Иногда стержни в этой сетке имеют одинаковый диаметр (и при этом небольшой), иногда разные. Причем бывают случаи, когда больший диаметр прокладывается в продольном направлении (вдоль стены), а бывают случаи, когда он прокладывается в поперечном направлении. Теперь разберемся.

– Если грунты хорошие, подошва узкая, нагрузки небольшие, то подошву фундамента усиливают конструкционной арматурой. Обычно это №3 или №4 с шагом 200-300 мм в две стороны.

– Если полоса широкая, арматура в ней устанавливается по расчету и может быть значительных диаметров. В этом случае рабочая арматура в полосе поперечная и большего диаметра. Эта арматура поглощает нагрузку от обратного давления грунта, о котором мы говорили выше. Если полоса достаточно широкая и нагрузки на фундамент достаточно велики, диаметр арматуры может быть №5 или №6 – покажет расчет.

– При наличии просадочных грунтов; неравномерные, сильно меняющиеся нагрузки по полосе; неравномерно сложенные грунты под зданием (например, локальные включения других грунтов или насыпных грунтов) или другие неблагоприятные факторы, способные вызвать неравномерные осадки здания, в этом случае рабочая арматура в полосе продольная. В случае каких-либо деформаций грунта под днищем эта арматура защитит фундамент от трещин и разрушения. Рассчитать диаметр и шаг такой арматуры очень сложно, потому что предсказать процессы в грунте в цифрах практически невозможно. Поэтому конструктор закладывает арматуру, исходя из опыта (в пределах разумного, ведь чем больше запас, тем надежнее, но и дороже). Я бы рекомендовал в таких неблагоприятных случаях использовать арматуру диаметром не менее №4 с шагом 6″-8″.

Следует отметить, что установка продольной рабочей арматуры не отменяет поперечной – по расчету. Наоборот.

И еще один нюанс: рабочая арматура укладывается ближе к краю сечения.
