Планфикс крепеж для планкена: ПЛАНфикс как крепление для планкена: преимущества и рекомендации

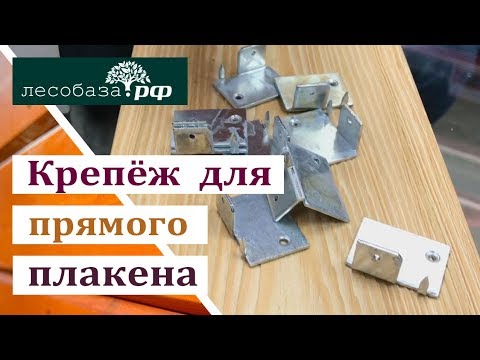

Планфикс – крепеж для прямого планкена

12 руб

         ПЛАНфикс – уникальный скрытый крепеж для внутренней обшивки домов прямым планкеном, где из эстетических соображений требуются небольшие монтажные зазоры. ПЛАНфикс так же, как и скрытый крепёж ГвозDECK, прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.

Особенности крепления планкена крепежом ПЛАНфикс

обеспечивает вентиляцию конструкции,
небольшой зазор между обшивочными досками,
позволяет использовать в качестве основы для вентилируемого фасада подшивные бруски небольшого сечения (от 20 мм),
используется простой набор инструментов для монтажа,
позволяет вести монтаж при отсутствии электричества.

Скрытый крепёж ПЛАНфикс за счет оригинального способа крепления к подшивным брускам исключительно технологичен и удобен в работе с обшивочной доской, имеющей в сечении форму прямоугольника (с фасками и без). Крепёж ПЛАНфикс за счет скрытого способа крепления обшивочной доски (планкен) к подшивным брускам обеспечивает видимую целостность и эстетичность конструкции.

Область применения скрытого крепежа ПЛАНфикс

Внутренняя обшивка домов и других вертикальных конструкций, требующих наличие технологических щелей для вентиляции.

Рекомендации по выбору древесины

Характеристика                                  обшивка                    несущая конструкция
Толщина, мм
                                                            15-20                                  от 20
Ширина, мм
                                                           90-130                                 от 45
Плотность                                       до 700 кг/м3                         до 700 кг/м3
Профиль                                        прямоугольник                     прямоугольник
Монтажный зазор, мм
                                                             2-4*                                     500
Доп. крепеж
                                               (гвоздь 2,0*20мм – 1шт.)          гвоздь 2,0*40мм – 1шт.

* – зависит от влажности обшивки на момент монтажа и условий эксплуатации

Расход крепежа ГвозDECK ПЛАНфикс  на 1 м2

Толщина                 Ширина             Расстояние           Рекомендуемый               Норма расхода,
террасной              террасной         по осям лаг,             зазор между                        шт./кв.м
доски, мм              доски, мм                мм                    досками, мм

15- 20                          90                      500                          2-4                                 20-22
                                  115                     500                          2-4                                 16-17
                                  130                     500                          2-4                                 15-16
Способ монтажа ПЛАН фикс (схема)



Если вы хотите купить крепеж Гвоздек Планфикс или узнать цены на крепеж для планкена, звоните нам (863)2601838

Крепеж для планкена ПЛАНфикс цена в Санкт-Петербурге

ПланФикс – потайной крепежный элемент, предназначенный для отделки стен внутренних помещений прямым планкеном, обеспечивающий высокую эстетичность покрытия за счет минимальных монтажных зазоров. Также как и крепеж ГвозDECK, ПланФикс очень удобен в монтаже, гарантирует высокую прочность соединения и практически невидим снаружи.

8 (812) 627-02-76

Цены на ПЛАНфикс

Наименование	Материал, покрытие	Виды упаковки, шт.		Цена, руб/шт.
		индивид.	групп.	0 – 800, шт.	800 – 1800, шт.	1800 – 5200, шт.	5200 – 10000, шт.	от 10000, шт.
ПланФИКС, цвет – серебро	Сталь, эл. цинк	150	1200	12,00	11,50	11,00	10,50	10,00

Крепеж ПланФикс имеет следующие достоинства

• Обеспечение оптимального воздухообмена между внутренней частью конструкции и внешней средой.
• Минимальный технологический зазор между соседними деталями обшивки.
• Возможность использования в качестве лаг для обустройства вентилируемой обшивки бруски малого сечения (от 2 см толщиной).
• Для монтажа крепежных элементов ПланФикс не требуется использование специализированного инструмента.
• Возможность производить монтаж ручным инструментом.

Благодаря особому способу крепления на брус крепеж ПланФикс очень удобен для работы с доской прямоугольного сечения, как оборудованной фасками, так и без таковых. За счет потайного способа монтажа доски на подшивной брус при помощи крепежа ПланФикс достигается визуальная целостность и высокая степень эстетичности всей конструкции.

Крепеж ПланФикс применяется для создания вертикальных конструкций и обустройства внутренней обшивки помещений, в случаях, когда требуется обеспечить хороший уровень вентиляции.

Похожие товары

• ГвозDECK CLASSIC
• ГвозDECK TWIN
• ГвозDECK PRO

Рекомендации по выбору древесины

Характеристика	Обшивка	Несущая конструкция
Толщина, мм	15-20	от 20
Ширина, мм	90-130	от 45
Плотность	до 700 кг/м3	до 700 кг/м3
Профиль	прямоугольник	прямоугольник
Монтажный зазор, мм	2-4	500
Доп. крепеж	гвоздь 2,0*20мм – 1шт.	гвоздь 2,0*40мм – 1шт.

Расход крепежа ПЛАНфикс на 1 м2

Толщина террасной доски, мм	Ширина террасной доски, мм	Расстояние по осям лаг, мм	Рекомендуемый зазор между досками, мм	Норма расхода, шт./кв.м
15-20	90	500	2-4	20-22
	115	500	2-4	16-17
	130	500	2-4	15-16

Остались вопросы? Звоните
8 (812) 627-02-76

Заполните форму обратной связи, и мы свяжемся с Вами в любое удобное для Вас время.



Отделка фасада планкеном

Важнейшей составляющей эстетически привлекательного и надежного дома является отделка фасада. Это кроме всего прочего способствует увеличению прочности строения, а также повышает его теплоизоляцию. Часто бывает так, что материал, из которого построен дом, обладает высокими эксплуатационными характеристиками, но его декоративные свойства оставляют желать лучшего. В таких случаях важно правильно облицевать фасад. В последнее время для этой цели все чаще используют планкен. В этой статье вы узнаете, что это за материал, как и где его можно применять. Кроме того, статья расскажет об особенностях монтажа планкена.

Что такое планка

Прямая

Планкен – фасадная доска из натурального дерева, особенностью которой является закругленная или скошенная форма кромки. Похоже на колоду и колоду. Толщина стебля от 15 до 22 мм, а ширина от 70 до 140 мм.

В производстве планкена чаще всего используется лиственница сибирская. Материал разный:

• долговечность и прочность;
• устойчив к влаге, из-за чего не гниет;
• длительное сохранение декоративных свойств;
• хорошо переносит перепады температур и неблагоприятные погодные условия,
• в том, что насекомые его не боятся.

Планкен скошенный из лиственницы

Лиственница сибирская уникальна в своем роде. В отличие от других пород древесины, она становится более твердой и прочной под воздействием воды и влаги. В доме, который обшит планкеном, царит здоровая атмосфера.

Несмотря на отличные характеристики лиственницы, ее следует обрабатывать специальными пропитками, маслами или лаком.

Для изготовления планкена также используется дуб, ясень, сосна, кедр и экзотическая древесина.

В частном домостроении планкен применяется для следующих целей:

1. Устройство вентилируемых фасадов.
2. Создание горизонтальных поверхностей, таких как террасы.
3. Внутренние отделочные работы.
4. Строительство заборов и ограждений.
5. Облицовка беседок и веранд.
6. Создание детских площадок, столов, скамеек и т.д.

Особенности и преимущества

Планкен со скошенными краями

Материал делится по типу профиля. Существует 3 вида планкена:

1. Прямой. Его установка осуществляется открытым способом.
2. Косой или косой планкен. Сечение напоминает параллелограмм. Главное преимущество использования данного типа профиля в том, что скошенные края позволяют скрыть соединительные щели. Это способствует тому, что влага не попадает внутрь фасада, в результате соответственно намного дольше выполняет свои функции. Угол наклона может варьироваться от 45 до 70 градусов. Установка осуществляется скрытым способом. Для этого используйте крепление «змейка».
3. Прямая доска с пазами. Для соединения деталей используются застежки «краб» или «мостик».

Доска прямая с пазами

По сравнению с вагонкой, которая соединяется «пазовым шипом», планкен имеет явное преимущество. Усадка или вздутие стеновой панели приводит к ее перекручиванию и короблению. Видно, что перепады температуры и влажности отрицательно сказываются на этом типе крепления. Кроме того, очень сложно заменить облицовочную часть. Напротив, планка не боится вздутия и высыхания, а при необходимости можно быстро и легко заменить любую из деталей обшивки своими руками.

При замене частей стебля сложности нет, только если использовался открытый способ крепления. Скрытый способ установки потребует демонтажа той части облицовки, которая находится над платой, требующей замены.

Планкен экологически безопасен. В зазорах не образуется конденсат, что продлевает срок его службы. Кроме того, материал обладает высокими тепло- и гидроизоляционными свойствами. При установке планкена не возникает сложностей. Цветовая палитра и фактура материала разнообразны, поэтому подобрать нужный оттенок есть возможность даже для самых требовательных клиентов.

Правила монтажа

Монтаж планкена

Отделка фасада планкеном требует ознакомления с основными правилами его монтажа. В зависимости от породы дерева, а также ширины профиля определяется технологический зазор, с которым должен монтироваться планн. Он колеблется от 2 до 10 мм. Такой зазор позволяет даже при самых высоких перепадах влажности сохранить прежний вид обшивки и обеспечить вентиляцию фасада.

Несмотря на то, что платы устанавливаются по диагонали и вертикали, традиционно они устанавливаются горизонтально. Панели следует монтировать на деревянную обрешетку, которая устанавливается с шагом от 30 до 60 см. Обрешетка устанавливается перпендикулярно направлению монтажа планкена. Расстояние между элементами обрешетки устанавливается с учетом ширины утеплителя и толщины доски. Чтобы у вас получился вентилируемый фасад, между слоем утеплителя и планкеном должен быть зазор.

Для установки планкана на должном уровне качества используйте саморезы из нержавеющей стали или покрытые специальным антикоррозийным защитным слоем.

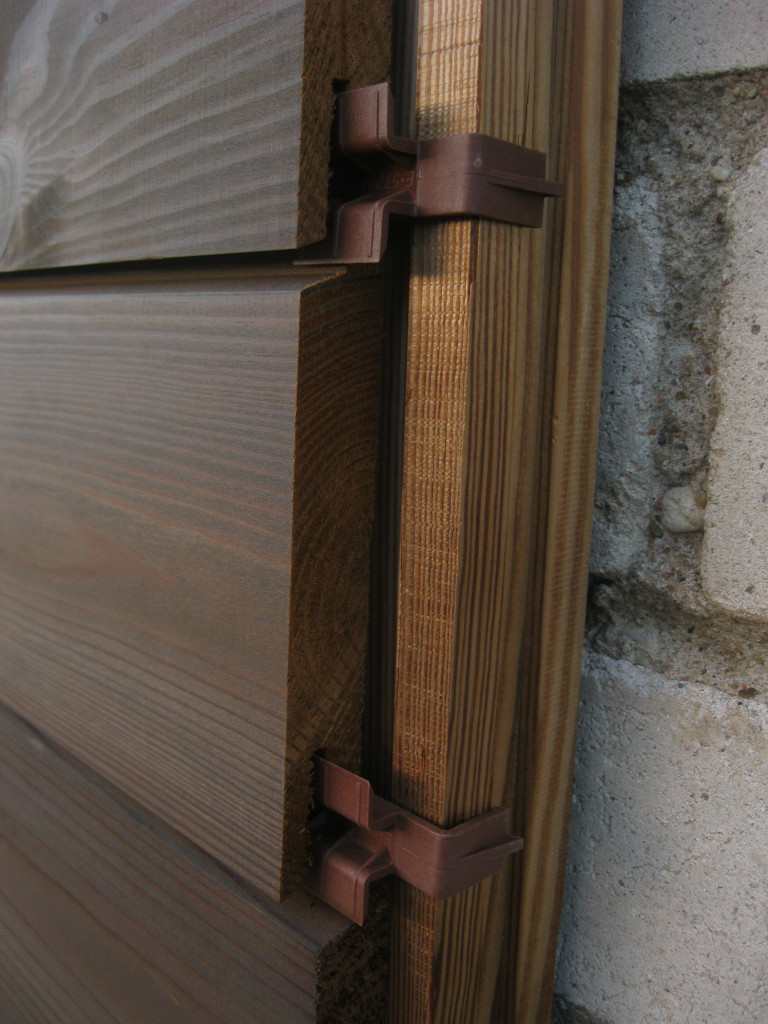

Способы крепления

Крепеж

Самый простой способ крепления планкена – открытый способ. При этом доски следует прикрутить к обрешетке с лицевой стороны саморезами из нержавеющей стали. Недостаток техники в том, что застежка будет видна. Как правило, при установке стебля используется скрытый способ крепления с помощью «змейки». Представляет собой металлические полосы, имеющие стандартную длину 14,5 и 19см. Их ширина составляет 1,5 см. В «змейке» есть несколько отверстий под шурупы или саморезы.

Если вы устанавливаете планку со скошенной кромкой, сначала положите ее тыльной стороной вверх, чтобы лицевая поверхность была направлена ​​под острым углом вниз. Высота раскладки в этом случае будет соответствовать высоте стены, которую вы будете обшивать. Теперь на эту конструкцию нужно перенести размеры обрешетки. На нем вы и закрепите пластину. На деталях отметьте середину каждого бруска обрешетки. На этикетки этой линии крепятся планки, изготовленные из металла. Сделайте это, то слева, то справа. Таким образом, крепление образует «змейку».

Крепление металлическими стержнями

Установите крепеж во всех точках пересечения обрешетки с планкеном. Установите крепеж так, чтобы верхняя и нижняя части планки выступали не менее чем на 1 см с обеих сторон. Сверху должно быть отверстие для болта. Теперь установите планки на направляющие. Установите первый ряд, привинтив его через доску и верхнее отверстие монтажной змейки. Чтобы получилось ровно закрепить первую панель, используйте строительный уровень.

Планка вентилируемого фасада из скошенного планкена

Прикрепите часть крепления без отверстия. панель. Затем установите зазор и закрепите часть планкена к обрешетке через верхнюю часть металлической пластины саморезом. Благодаря тому, что щели между деталями визуально незаметны, создается впечатление монолитной поверхности дерева.

Если отделать фасад прямой планкой, то щели будут заметны.

Планкен удачно сочетает в себе природную красоту дерева и высокие защитные качества. Его можно комбинировать с другими отделочными материалами. Такая облицовка фасада смотрится очень оригинально! Вариантов может быть много. Главное, чтобы полет вашей фантазии и финансовые возможности успевали одно за другим.

Видео

В этом видео показан процесс обшивки фасада сруба:

А в этом видео показан монтаж на крепеж PlanFix:

Критерии выбора и 5 вариантов

Отделка дома натуральным деревом, в частности планкеном, заслуженно считается классикой и никогда не выходит из моды. Полоса – это снятая с доски по углам фаска, которая используется для имитации бруса. Давайте рассмотрим пять популярных моделей светильников и попробуем разобраться, как использовать крепеж для планки при облицовке фасада своими руками.

Фасады, обшитые планкеном, выглядят роскошно.

разнообразие материалов

Лепесток – это просто вид вагонки, его используют не только для фасада, по такой же технологии отделывают потолки, стены и полы в помещениях и на террасах. Есть 3 вида материала:

иллюстрации	объяснения
	Директ Планкен . В поперечном сечении этот ремешок выглядит как прямоугольник со скругленными углами.
	Кронштейн с прорезями . От упомянутых выше прямых планок данная модель отличается наличием двух симметричных прорезей, расположенных по бокам. Через эти пазы как раз и проводится скрытое крепление платы. просмотрщик историй инстаграм Не путать с планкой с канавками ваноги. В первом случае имеем 2 симметричных паза, при этом на накладке с одной стороны имеется шип, а с противоположной канавка.
	доска скошенная . В этих моделях две торцевые поверхности скошены под заданным углом. Такой подход позволяет осуществлять монтаж заподлицо и при этом оборудовать невидимые технологические зазоры.

Что касается дерева, то в элитном секторе используется тик, мераб, венге и другая экзотика.

Домашняя элитка из лиственницы. Значительно дешевле стоят ель и сосна, но эти породы требуют устройства комплексной защиты, часто проводится глубокая термопропитка.

Подготовка к монтажу

Какие бы способы крепления вы не выбрали, есть общий алгоритм подготовки фасада. Начать следует с установки обрешетки и расчета креплений.

Для чего нужна обрешетка

Если вам приходилось заниматься обустройством сайдинга, то ничего нового вы не найдете, под брусок набивается точно такая же конструкция. Есть обрешетки с утеплителем или без него, отличаются они только наличием или отсутствием утеплителя. Кратко расскажу об изолированной схеме.

Схема расположения несущей конструкции с утеплением при горизонтальном расположении перед плитой

Теоретически обрешетка может быть собрана из деревянных брусков и металлических профилей (типа гипсокартона). Но как показала практика, для доски лучше подходят обрешетки из деревянного бруса.

• На блочные дома (кирпич, шлакоблок, пено- или газобетон) сначала монтируется пароизоляция.
  К стене деревянного дома можно напрямую крепить несущие брусья обрешетки.
• Толщина стержня выбирается по толщине изоляции. В он колеблется от 50 мм до 100 мм, в зависимости от климатической зоны.
• Ступенчатая планка обрешетки равна ширине плиты нагревателя. Проще говоря, плиты утеплителя должны четко входить между брусками обрешетки, при этом находиться с ними на одном уровне.
• Следующим слоем монтируется гидро или пароизоляция. При утеплении экструдированным пенополистиролом укладывают гидробарьер, а сверху набивают пароизоляцию из минеральной ваты. Отличаются они тем, что пароизоляция пропускают воздух в одном направлении (из дома на улицу), а гидробарьеры полностью блокируют влагу и воздух в обоих направлениях.
• Сверху на несущие бруски набивается сечение 30х40 мм (для схемы «дополнительные ламели»). Он обеспечивает вентиляционный зазор.
• Верхний лист, набитый обратной стороной.
• Если утеплитель в обрешетке-залоге, стойки не нужны, их роль выполняют несущие бруски обрешетки сечением 50х50 мм.

Независимо от того, хотите ли вы набить планкен вертикально или горизонтально, в любом случае планки обрешетки должны располагаться перпендикулярно лицевой доске.

Вентиляционный зазор между мембраной и панелью лобового стекла не менее 30 мм.

Формула расчета крепежа

В справочниках и теоретических материалах приведена общая формула расчета крепежа под брус, она выглядит так:

К = S / (W B) / A

• Где К – необходимое количество креплений.
• W – ширина лицевой доски (измеряется в метрах).
• W – размер технологического вентиляционного зазора между досками облицовки (измеряется в метрах).
• S – площадь чистовой облицовки (измеряется в квадратных метрах).
• L – планки ступенчатой ​​обрешетки (измеряется в метрах).

Эта формула далека от идеала, на практике, если подсчитывать количество креплений в ней, то к конечному результату необходимо добавить не менее 5 – 7%. Такой допуск связан с тем, что разные модели креплений плюс обязательный запас на случай порчи или утери.

Если на фасаде большое количество окон и других технологических отверстий, то доски уйдет меньше, а вот креплений под нее больше.

В коробке с каждой моделью крепежа есть инструкция и схема установки, но помимо этого там указано оптимальное количество скоб – это количество наиболее полно отражает реальную ситуацию.

Модели креплений под планку

При выборе металлических креплений обращайте внимание на металл. В идеале лучше взять нержавейку, но она намного дороже. Если решили брать стальную, то она должна быть как минимум оцинкованной, ибо качество обычной краски не всегда на высоте.

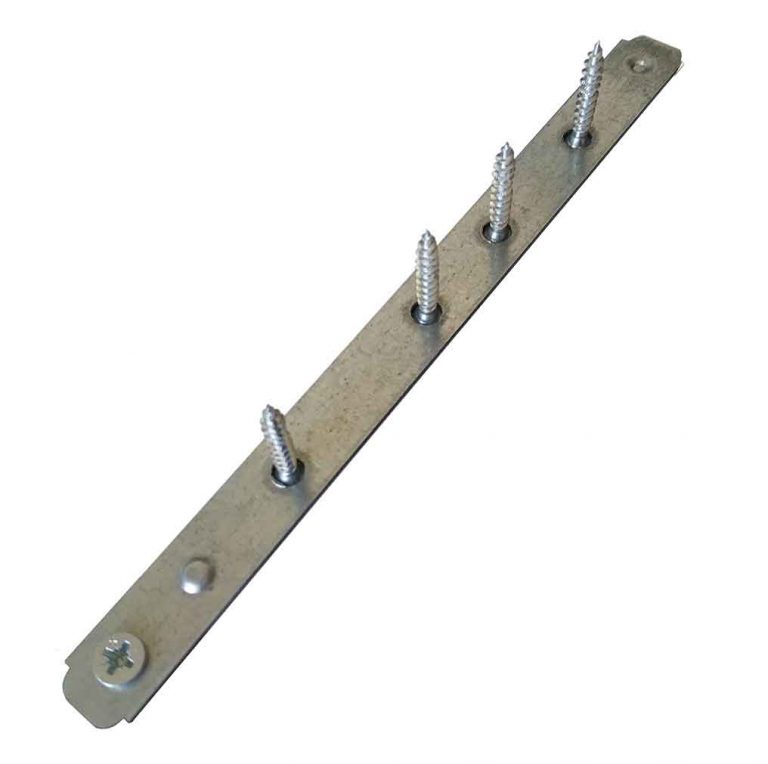

№1 Модель: крепление «змейка»

Использование крепления «Змейка» в первую очередь рекомендуется для наклонных ламелей. Хотя иногда его используют и для прямых досок. Свое название этот светильник получил за способ установки, элементы располагаются не по прямой линии, а как бы зигзагом.

Змейка представляет собой прямую полосу с рядом отверстий для фиксации. В зависимости от ширины лицевой доски и размера вентиляционного зазора существует несколько видов такого крепежа для дерева. У некоторых видов змей, например у лодок, есть пробки, ограничивающие вентиляционный зазор.

“Лодочка” – одна из немногих моделей змейки, которая имеет упор для вентиляционного зазора.

Все даром, кроме змеиной линейки, карандаша и хорошей отвертки, которые вам не понадобятся. Полная пошаговая инструкция выглядит следующим образом:

иллюстрации	рекомендации
	Шаг номер 1 . Разложите доску обратной стороной вверх и проведите строчку в тех местах, где у вас есть бруски ящиков. Линия должна совпадать с центром полосы. После этого разложите крепежи по обеим сторонам строчки в шахматном порядке и разметьте отверстия.
	Шаг номер 2 . Согласно разметке закрепите саморезами планку на доске. Крепежи с обеих сторон должны выглядывать не менее чем на 20 мм. Обратите внимание – нижний край застежки полый (без отверстий), а сверху отверстие для фиксации.
	Шаг номер 3 . Приступаем к отделке днища. Стартовая планка крепится с двух сторон или цепляется за нижний профиль крышки и выводится из верхнего винта.
	Шаг номер 4 . Затем начинаем следующую плату. Так как планка закреплена на нем с другой стороны от центральной оси, хвостовик будет свободно проходить под предыдущей доской. Затем сверху он также прикручивается к обрешетке. В остальном обшивка аналогична.

Модель №2: ПланФикс

«ПланФикс» предназначен для непосредственного монтажа стеновой панели. Визуально – изогнутая под углом 90º металлическая полоса, одно крыло которой имеет острое крепление шипа. Также на каждом крыле крепления есть по одному отверстию для фиксации.

ПланФикс из прочной оцинкованной стали.

В принципе, крепление «ПланФикс» можно использовать для фиксации обрешетки на любые строганные доски сечением 18 мм, но придумано оно как раз для Планка. Основное отличие от змейки в том, что доски набиваются вплотную к обрешетке, а крепежные элементы закрепляются по бокам несущих брусьев.

Общая схема монтажа облицовочных досок с помощью «ПланФикс».

Теоретически «ПланФикс» прибивается гвоздями, но на практике использование шурупов дает гораздо лучшее крепление.

иллюстрации	рекомендации
	Шаг номер 1 . Первая стартовая доска крепится вплотную к нижним шурупам и гвоздям.
	Шаг номер 2 . Фурнитура прибита к торцу доски так, чтобы шип был четко по центру осевой линии.
	Шаг номер 3 . Прижимает к доске обшивки и фиксирует «ПланФикс» на боковой брус обрешетки. Приоритет должен быть именно таким – сначала крепится крепление к доске, а потом к обрешетке.
	Шаг номер 4 . С другой стороны брусовой обрешетки прокладываем гибкую тросовую сборку, на которую надевают пластиковую «спесеру» – временную распорку для соблюдения вентиляционного зазора.
	Шаг номер 5 . Наденьте сверху на следующий шип планку и забейте молотком (деревянным или резиновым) до упора в «А-проставки». Затем цикл повторяется.
	Шаг номер 6 . Последняя перекладина сверху, а также снизу фиксируется винтами. Затем вы будете натягивать шнур крепления и через вентиляционный зазор обрешетки стягивать его вместе с «А-распорками».

Модель №3: ДУЭТ

Длинный и большой, Монтажная фурнитура «Дуэт» можно считать усовершенствованной вариацией змейки. Только здесь используется не металл, а композитный ремешок особой конфигурации. техника монтажа следующая:

иллюстрации	рекомендации
	Шаг номер 1 . Осевую линию проводим на тыльной стороне подкладки. Линия направлена ​​в центр барных ящиков.
	Шаг номер 2 . На первом нижнем кронштейне саморезами крепится угловая фурнитура «Дуэт-старт» и основа фурнитуры «Дуэт фасад».
	Шаг номер 3 . «Дуэт-старт» крепится сбоку к обрешетке, а «дуо-фасад» крепится к фасаду.
	Шаг номер 4 . Дальнейшая установка по тому же принципу, что и змейка. Разница лишь в том, что здесь используется гибкий шнур с «А-спейсерами».

Различают модели “Дуо-70” и “Дуо-90”. При этом самой распространенной и популярной считается «Дуо-70», эта модификация подходит как для «Планки», так и для современного декинга.

Алгоритм монтажа “Дуо 70”

Модель №4: краб

Модель “Краб” предназначена исключительно для облицовки фасада доской с торцевыми пазами. Качественные крабы изготовлены из оцинкованного металла толщиной 1 мм. Крепеж имеет 2 Г-образных крючка, которые входят в паз и фиксируют лицевую доску на фасаде.

Принцип работы аксессуара “Краб”.

иллюстрации	рекомендации
	Шаг№ 1 . Первая стартовая доска крепится к обрешетке на саморезы. После этого тыльной стороной обрешетки крепится краб и доска вдевается рядом с ней.
	Шаг номер 2 . Экстремальная доска также крепится к обшивке саморезами. Основное преимущество краба в том, что не нужно выдерживать зазор между брусьями, он уже установлен на арматуре.

Модель №5: Омега

Фурнитура «Омега» считается близким родственником вышеописанного крепления «Краб». Отличие заключается в упрощенной конфигурации и увеличенном зазоре между досками облицовки. Кстати, «Омега» тоже предназначена только для крепления кронштейна с торцевыми шлицами.

иллюстрации	рекомендации
	Внешний вид . Визуально застежка «Омега» напоминает одноименную букву греческого алфавита. Фурнитура из прочной оцинкованной стали.
	Шаг номер 1 . В комплекте фурнитуры “Омега” есть стартовые металлические крючки, их нужно привязать снизу к брусьям обрешетки.
	Шаг номер 2 . Дальше все по аналогу с крабом – вставляем крючки в переднюю доску стартера и фиксируем ее задней частью омеги, и цикл повторяется.

Выход

Мы рассмотрели самые популярные и простые способы крепления фурнитуры и способы крепления вагонки с экзотическим названием «брусок».
