6 идей как сделать пистолет для нанесения раствора

Многие мастера заполняют швы кирпичной и каменной кладки по старинке — с помощью шпателя и других подручных инструментов.

Однако намного удобнее использовать для этого специальный строительный шприц-пистолет с удлиненным носиком.

Содержание

Приспособление для быстрого и удобного заполнения швов

В этой статье мы расскажем, как изготовить своими руками самодельное приспособление для быстрого и удобного заполнения швов. Данный пистолет можно также использовать для заполнения швов керамической плитки.

простота изготовления

удобство использования

экономия времени

чистота при работе

нужно постоянно мыть тубу после работы либо делать каждый раз новую

если нет старого пистолета для герметика – придется покупать новый

Рекомендуем также прочитать статью-обзор на тему: как сделать шестеренчатый гибочный станок по металлу — для работы в гараже и мастерской.

Что представляет собой самоделка: основные элементы конструкции

Самодельное приспособление состоит из металлического корпуса, внутрь которого устанавливается туба, наполненная раствором для заделки швов.

В данном случае корпус изготавливать не придется — будем использовать за основу обычный пистолет для герметика.

Соответственно, и все остальные детали конструкции (плунжерный механизм с поршнем и носик-насадка) будут использоваться те, которые идут в комплекте с пистолетом.

Пошаговый процесс изготовления самоделки

Первым делом необходимо найти пустую тубу от силикона, извлечь из нее пластиковый поршень, а также — удалить остатки силикона с внутренних стенок.

На штоке пистолета для герметика находится металлический диск-толкатель — его необходимо будет снять. А вместо него устанавливается пластиковый поршень (предварительно в нем надо просверлить отверстие ровно по центру).

Пластиковый поршень необходимо немного обработать наждачкой по наружной стороне, чтобы он входил в тубу свободно.

В самой тубе с помощью канцелярского ножа надо вырезать отверстие, которое будет использоваться для загрузки раствора.

Чтобы отверстие в тубе получилось более-менее ровным, сначала лучше сделать разметку, и по краям просверлить отверстия с помощью ступенчатого сверла. А потом уже, используя канцелярский нож, — вырезать оставшуюся часть стенки.

Заполняем тубу приготовленным раствором, после чего нажимая на курок пистолета, выдавливаем раствор через насадку-носик.

Обратите внимание: несмотря на некоторые изменения в конструкции заводского пистолета (имеется в виду замена металлического диска-толкателя на пластиковый поршень), его также можно использовать для работы с герметиком.

Есть ли какие-нибудь рекомендации касательного того, как правильно заполнять швы?

При заполнении горизонтального шва раствор наносится в направлении слева направо, а при заполнении вертикальных швов – снизу вверх.

Видео по теме

Подробно о том, как изготовить самодельное приспособление для быстрого и удобного заполнения швов, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала FX 2580.

벽 타일메지 그냥 쉬세요!! ///Wall tile grouting.

Как сделать пистолет для цементного раствора

Чтобы заполнить цементным раствором швы или трещины в стене, можно воспользоваться самодельным пистолетом, который работает в паре с шуруповертом.

Для изготовления самоделки потребуются следующие материалы:

  • металлопластиковая труба;
  • пластиковая бутылка объемом 1 л;
  • металлическая проволока.

Приступаем к работе. Отрезаем два куска металлической проволоки, и изготавливаем шнек с хвостовиком — накручиваем одну проволоку на другую, концы обрезаем.

Советуем прочитать статью: как из обрезков металла изготовить настенный щепокол.

После этого с помощью болгарки или ручной ножовки по металлу отрезаем кусок металлопластиковой трубы (как вариант, можно использовать полипропиленовую трубу).

Основные этапы работ

На следующем этапе потребуется пластиковая бутылка объемом 1 литр (например, можно использовать емкость из-под молока).

В горлышке бутылки с помощью ступенчатого сверла надо будет просверлить отверстие под диаметр трубы. Отрезаем дно бутылки.

В самой трубе высверливаем отверстие под внутренний диаметр горлышка бутылки. Надеваем бутылку на трубу, фиксируем термоклеем.

На конце трубы нарезаем резьбу. Потом устанавливаем насадку-носик от силикона или герметика, и фиксируем гайкой.

Зажимаем хвостовик шнека в патроне шуруповерта, и вставляем в трубу. Бутылку наполняем жидким цементным раствором. Можно приступать к заполнению швов и трещин.

Видео по теме

Подробный процесс изготовления самодельного пистолета для цементного раствора можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала Rough Hands and Unusual Ideas.

Как сделать пистолет для подачи клеевого раствора

Самодельный пистолет для клеевого раствора предназначен специально для работы с пазогребневыми стеновыми блоками.

На конце приспособления находится пластиковый тройник с тремя параллельными отверстиями для подачи раствора.

Таким образом клеевой раствор подается одновременно на верхнюю часть гребня и «ступеньки» по бокам. Это очень экономит время.

Своим личным опытом изготовления пистолета для подачи клеевого раствора поделился с нами автор YouTube канала Manos de tijera.

Основные этапы работ

Первым делом необходимо будет изготовить переходник с тубы на насадку. Для этого в пластиковой заглушке высверливаем отверстие и вставляем в него кусок трубы, предварительно сделав на конце надрезы.

Загибаем «лепестки» внутри заглушки и приклеиваем их на суперклей, чтобы они не оттопыривались в процессе эксплуатации.

Насадку для пистолета изготавливаем из пластикового тройника. Сначала высверливаем три отверстия на требуемом расстоянии друг от друга.

Потом по краям устанавливаем заглушки (приклеиваем их на суперклей). Насадка надевается на переходник.

В качестве тубы можно использовать пластиковую канализационную или водосточную трубу.

Отрезаем кусок подходящей длины. Спереди надеваем переходник с насадкой. Переходник желательно приклеить.

На следующем этапе из пластиковой трубы и двух круглых заготовок (тоже из пластика) надо изготовить шток с толкателем.

Устанавливаем шток с толкателем внутрь тубы. На торец надеваем заглушку, предварительно просверлив в ней отверстие.

На верхнюю часть штока надеваем ручку, которую можно изготовить из тройника, кусочков пластиковых труб и заглушек. Самоделка готова.

Наполняем тубу клеевым раствором. Затем выдавливаем раствор на пазогребневый блок. Очень удобно и быстро получается.

Видео по теме

Подробно о том, как сделать простой пистолет для подачи клеевого раствора, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Este invento cambiará la forma de pegar bloques de cemento y ladrillos, simplemente asombroso.

Самодельная насадка для шуруповерта для заполнения швов

Чтобы быстро заполнить швы между стеновыми блоками (или кирпичом), можно сделать насадку на шуруповерт.

Изготовить ее можно из корпуса старой алюминиевой мясорубки, а также других материалов: пластикового носика и ПЭТ-бутылки.

Имеет ли смысл портить мясорубку ради изготовления такой самодельной насадки — это вопрос спорный. Однако автор считает, что использовать данное приспособление очень удобно.

Однако есть способ проще — использовать пустой тубус от силикона и пистолет под него.

Ну а теперь давайте рассмотрим процесс изготовления самодельной насадки для шуруповерта и электродрели.

Первым делом необходимо отрезать от мясорубки все лишнее, оставив только рабочую камеру с приемным лотком.

Основные этапы работ

Из ДВП (или другого плотного материала) необходимо вырезать круг — под диаметр выходного отверстия мясорубки. Затем в нем нужно сделать небольшую прорезь, как на стальной решетке, а также просверлить пять отверстий.

Круг из ДВП надо будет приклеить к тыльной стороне пластикового носика. Потом автор начинает сборку мясорубки: устанавливает шнек и носик, после чего фиксирует зажимной гайкой, которая идет в комплекте к мясорубке.

И в результате получается уже почти готовая насадка на «шурик». На последнем этапе останется только расширить приемный лоток, надев на него верхнюю часть ПЭТ-бутылки. Чтобы она жестко «сидела» на своем месте, мастер прогревает ее строительным феном.

Потом самодельная насадка вставляется в патрон шуруповерта, а приемный лоток наполняется раствором, и можно приступать к работе.

Видео по теме

Подробно о том, как сделать насадку для шуруповерта для заполнения швов между стеновыми блоками, рекомендуем посмотреть в видеоролике на сайте.

Homemade Tools for Filling

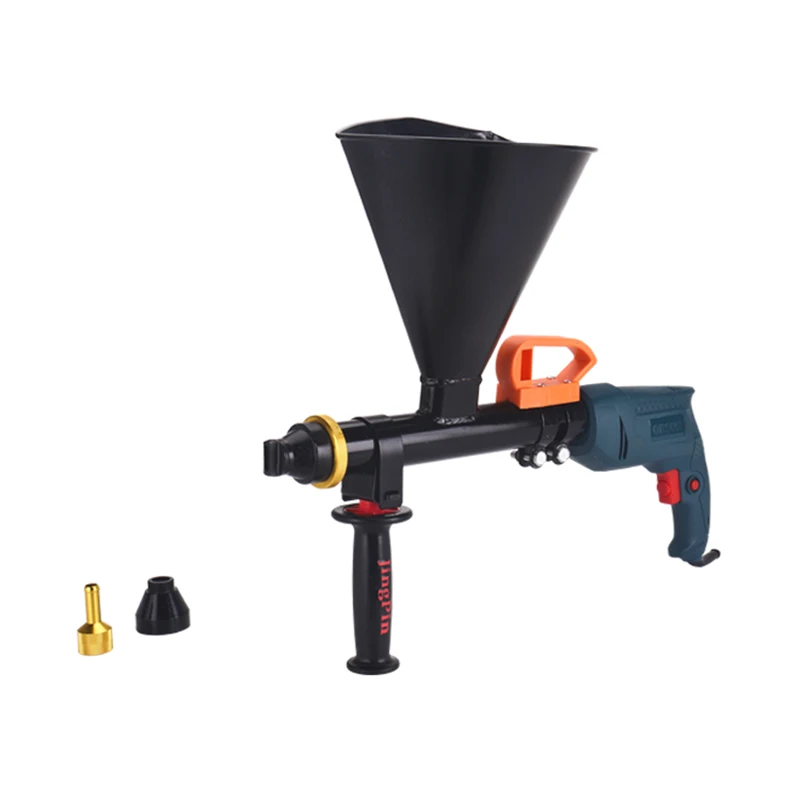

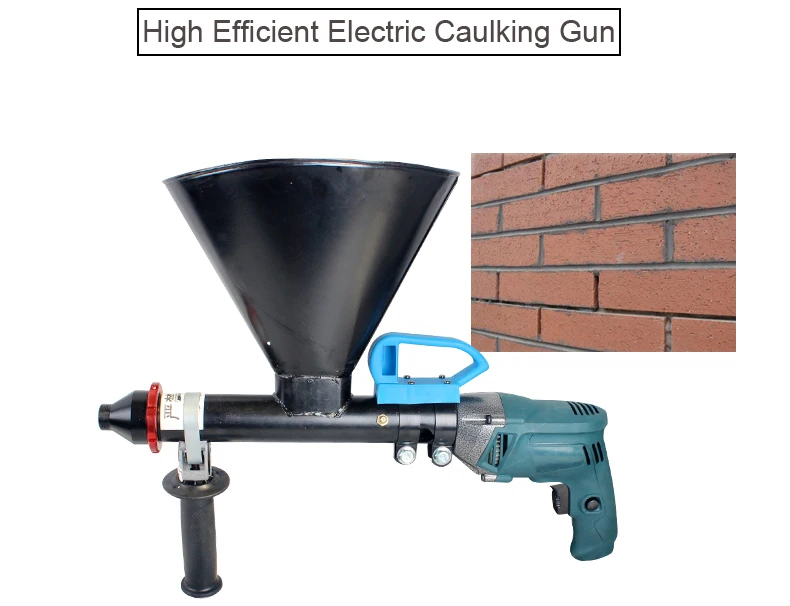

Электрический пистолет-шприц для цементного раствора

Такие строительные пистолеты нужны, чтобы заделать цементным раствором швы в кирпичной или каменной кладке.

В продаже такие пистолеты в основном механического типа. А мы попробуем сделать электрический пистолет-шприц.

Необходимые материалы:

  • стальная круглая труба (водопроводная) с резьбой на концах;
  • старое шнековое сверло;
  • водопроводные фитинги;
  • листовой металл;
  • крепежные хомуты.

Своим личным опытом изготовления самодельного электропистолета для цементного раствора и клея поделился с нами автор YouTube канала ouissam yousfi.

Основные этапы работ

В водопроводной трубе необходимо будет вырезать «окошко» прямоугольной формы. Диаметр трубы подбирается под диаметр шнекового сверла.

Из листового металла изготавливаем воронку для загрузки цементного раствора.

Обратите внимание: по краям воронки надо будет сделать небольшие выпуски, чтобы можно было зафиксировать ее с помощью крепежных хомутов.

После этого необходимо покрасить водопроводную трубу, фитинги (переходную муфту и бочонок) и воронку. Затем приступаем к сборке.

Первым делом при помощи крепежных хомутов крепим воронку к водопроводной трубе — прямо над вырезанным «окошком».

Внутрь трубы вставляем шнековое сверло. Накручиваем на трубу фитинги. Конец сверла зажимаем в патроне электрической дрели.

На конце трубы дополнительно можно установить насадку из силиконового шланга, чтобы удобнее было направлять раствор.

В целом получилась довольно простая и бюджетная сборка.

Да, выглядит, может, и не презентабельно, но главное — со своей задачей самоделка справляется.

Видео

Подробно о том, как изготовить своими руками электрический пистолет-шприц для раствора, советую посмотреть в авторском видеоролике ниже.

How to make a machine for making brick and stone joints

Насадка на шуруповерт для нанесения цементного раствора

Для заделки швов в кирпичной или каменной кладке, а также для других отделочных работ очень удобно использовать самодельную насадку для нанесения цементного раствора. Также можно и другие строительные смеси наносить таким образом.

Саму насадку можно использовать в паре с шуруповертом или электродрелью (с «шуриком» удобнее).

Для ее изготовления потребуется переход для пластиковой канализационной трубы, кусок полипропиленовой трубки и бур для перфоратора (или обычное сверло) диаметром 16 мм.

Первым делом в переходе для канализационной трубы (в узкой его части) необходимо будет просверлить перовым сверлом сквозное отверстие. Далее переходим к следующему этапу работ.

Процесс изготовления насадки

В полипропиленовой трубе необходимо будет сделать небольшое «окно» прямоугольной формы. Для этого можно использовать насадку для бормашинки.

Далее кусок полипропиленовой трубы вставляется в отверстие в пластиковом переходе. Само отверстие закрывается заглушкой, в которой предварительно нужно сделать две прорези под трубу.

С одной стороны полипропиленовой трубы вставляется носик от тубуса для силикона или другого герметика. С другой — в трубу вставляется бур от перфоратора или сверло (это будет шнек для транспортировки раствора).

Видео

Подробно о том, как своими руками сделать насадку на дрель или шуруповерт для нанесения цементного раствора, смотрите в видеоролике на нашем сайте.

ИДЕЯ ИЗ ОБЫЧНОГО ПВХ ПЕРЕХОДНИКА 110х50 !!!

Андрей Васильев

Задать вопрос

Как сделать строительный шприц для цементного раствора: tvin270584 — LiveJournal

Category:
  • Техника
  • Cancel

Для заделки швов и трещин традиционно используют шпатель. Чтобы наносить раствор быстрее, точнее и аккуратнее, можно применять другой инструмент – шприц. Такое приспособление помогает повысить производительность в несколько раз, а также снизить до минимума потери. Со шприцем отпадает необходимость в специальной защите поверхностей от разбрызгивания раствора. В статье мастер сантехник расскажет, как сделать строительный шприц для цементного раствора своими руками.

Изготовление шприца для строительных смесей

В продаже имеются различные по своей конструкции пистолеты-шприцы для выдавливания цементной смеси. Проявив смекалку, несложно самостоятельно изготовить такой инструмент из остатков труб без лишних финансовых затрат.

Для работы понадобятся:

  • Кусок металлической трубы.
  • Толстая стальная проволока.
  • Пластиковая бутылка с широким горлышком.
  • Крышка от обычной пластиковой бутылки.
  • Носик от тубы герметика или строительного клея.

Сборка деталей

Отрезаем стальную проволоку примерно 0,5 м длинны.

Зажмем в тисках параллельно две стальных проволоки и намотаем одну на другую. Это будет шнек. Чтобы проволока гнулась лучше, её необходимо отжечь.

Должно получиться такой шнек. Витки не должны быть близко друг к другу.

Выравниваем шнек, пару раз зажав его в тисках.

Подгоняем шнек под трубу. Стачиваем все острые углы.

Проверяем насколько плотно одно входит в другое. Если свободно – трубу нужно взять помешьше.

Отпиливаем лишний хвост намотки с одной и с другой стороны. Причем, центральная жила с одной стороны должна выступать больше, так как она будет зажиматься в патрон

дрели или шуруповерта.

Теперь по длине шнека отмеряем трубу.

Лишнее отпиливаем ножовкой.

Берем бутылку с широким горлышком. В таких продают молоко или йогурты. И делаем сквозное отверстие в горшке по диаметру трубы.

Вставляем трубу. Чем плотнее, тем лучше.

Маркером размечаем, чтобы сделать полукруглое отверстие в трубе.

Выпиливаем полукруглое отверстие ножовкой. Все острые грани трубы шлифуем наждачной бумагой.

Вставляем трубу в бутылку.

Отрезаем дно у бутылки канцелярским ножом.

Место соединения трубы с бутылкой проклеиваем горячим клеем с обоих сторон.

Теперь пришло время сделать носик. Но перед этим необходимо

нарезать резьбу на одном конце трубы.

Теперь берем крышку от пластиковой бутылки и носик от ненужного строительного клея или герметика. Сверлим отверстие в крышке под этот носик.

Вставляем.

Юбку крышки обрезаем, чтобы она плотно вошла в накидную гайку, которая будет накручиваться на трубу.

Вставляем все в накидную гайку.

Накручиваем носик на трубу.

Собираем пистолет с насосом. Для этого зажимаем змеевик в дрель и вставляем в трубу.

И испытываем.

Использование

Для начала готовую смесь заполняют или при помощи шпателя или другого приспособления в бутылку, затем выдавливают при помощи поршня в шов.

Если шов горизонтальный, полосу наносят слева направо, если вертикальный, то наносят снизу вверх.

Также при помощи этого устройства можно заполнять различные незапланированные пустоты и полости.

Видео

В сюжете – Более подробную инструкцию по изготовлению пистолета смотрите в видеоролике

В сюжете – Как сделать строительный шприц для цементного раствора
