Устройство песчано-щебеночной подушки

Устройство песчано-щебеночной подушки

Как известно, основой каждой возводимой постройки является фундамент. Будь то обычный сарай или многоэтажный дом; сооружение из кирпича и шлакоблока или из деревянного бруса. Фундамент служит для прочности и защиты строения. Часто, основой под фундамент служит песчано-щебеночная подушка. Она используется при строительстве на слабонесущих грунтах. Именно подушка определяет насколько долго простоит здание.

Какие функции выполняет подушка?

Для того чтобы не возникало сомнений по поводу необходимости укладывания предназначения подушки под фундамент, рассмотрим какую роль она играет:

• выравнивается дно траншеи;
• вся постройка будет гарантированно в стабильном положении;
• равномерно распределяются нагрузки на грунт;
• усадка сводится к минимуму.

Еще одна очень важная функция подушки — это предотвращение контакта фундамента непосредственно с грунтом. Тем самым исключается возможность его разрушения под воздействием различных природных факторов.

Размеры подушки важны для устойчивости фундамента. По ширине она должна быть больше чем основание фундамента. Высота делается с учетом уровня подземных вод, величиной предполагаемых нагрузок и глубины промерзания грунта.

Из чего состоит песчано-щебеночная подушка?

При устройстве песчано-щебеночной подушки обычно используют следующие материалы:

• песок;
• гравий или щебень;
• раствор бетона.

Какой материал будет выбран и размеры самой подушки определяются с учетом геологического размещения постройки. Для местности со слабым и подвижным грунтом в основном берут такое соотношение:

• 60% щебня;
• 40% песка.

Следует помнить, что песок необходимо брать обязательно средней или крупной фракции. Мелкая фракция и песчаная пыль не подходит для устройства подушки. Щебень также берется средний (20-40 мм).

Некоторые строительные компании предлагают использовать в качестве подушки глину, мотивируя это тем, что этот материал несет в себе гидроизоляционную функцию. Однако если фундамент возводится на пучинистом грунте, глина не подойдет. При низких температурах она имеет способность увеличиваться в размерах и, тем самым будет давить на всю подземную конструкцию.

Как укладывается подушка?

Определенного правила для укладки песчано-щебеночной подушки не существует. Все зависит от качества грунта, типа постройки и вида фундамента. Но есть поэтапная технология, которой необходимо придерживаться.

При строительстве большого, многоэтажного дома материалы привозятся большими объемами и выравниваются с помощью строительной техники. Каждые 20-30 см песчано-щебеночного слоя разравнивают и заливают водой. Это необходимо для лучшей утрамбовки.

Для тех, кто решил заняться устройством подушки самостоятельно, следует учитывать порядок проводимых работ:

• Тщательно выравнивается дно траншеи. Засыпается крупный песок в несколько слоев. Общая высота должна быть примерно 20-25 см. Каждый слой необходимо увлажнить и утрамбовать. Обязательно поверьте ровность поверхности с помощью уровня.
• Вслед за песчаным слоем идет щебень около 20 см толщиной. Утрамбовывают таким же образом, как и песок.
• Поверх щебеночного слоя для большей прочности снова насыпают песок и увлажняют. Проделывают эту процедуру до тех пор, пока песок не проникнет во все пустоты и не появится на поверхности.

Как видим, сложностей в устройстве песчано-щебеночной подушки нет. Даже начинающий строитель без опыта с легкость справится с этим процессом, если будет придерживаться всех правил.

Подушка фундамента, виды, предназначение, устройство, способы уплотнения

Содержание

• Функции подушки под фундаментом
• Песчаная подушка
  • Особенности при устройстве
• Гравийная
  • Как правильно сделать основание из гравия?
• Песчано-гравийная
  • Устройство песчано-гравийной подушки
• Бетонная
  • Правила устройства
• Способы уплотнения (трамбовки) подушки
  • Ручная трамбовка
  • С помощью виброплиты

Основа любого здания, гарант прочности и долговечности постройки – это фундамент. Поэтому отнестись к его возведению необходимо со всей серьезностью и ответственностью.

Многие люди на начальном этапе постройки дома задаются вопросом: нужно ли делать подушку под фундамент? Давайте разберемся, что это такое и почему она необходима.

Функции подушки под фундаментом

• Выравнивает грунт, сглаживает основание траншеи или котлована.
• Равномерно перераспределяет нагрузку фундамента и всей постройки на нижние слои грунта.
• Препятствует негативному воздействию грунтовых вод на железобетонное основание.
• Исключает вспучивание грунта при минусовых температурах.
• Обеспечивает равномерность осадки строения.

Существует несколько видов подушек.

Песчаная

Наиболее распространенный строительный материал для основания – песок. Бюджетный вариант, который подойдет при строительстве легких сооружений и при глубоком залегании грунтовых вод.

Важно выбрать подходящую фракцию: песок должен быть крупнозернистым, для этой цели не подойдет мелкая фракция.

Особенности при устройстве

• Необходимо тщательно выровнять песчаную поверхность.
• Песок нужно обязательно хорошо утрамбовать.
• Материал укладывается послойно, высота каждого 10-15 см, после чего он уплотняется. Чтобы добиться лучшей плотности трамбовки подушку можно смочить водой.
• Общая толщина подушки в среднем достигает 20-40 см. Она также определяется конструктивными особенностями здания и свойствами местности, где оно будет возводиться.

Песчаная подушка
Фото из открытых источников

Гравийная

При слабонесущем грунте использование только песка будет недостаточно, ведь для такой почвы это малоэффективно. Для подобных ситуаций производится усиление гравием, который позволит избежать усадки фундамента.

Гравийная подушка представляет собой прочное и выносливое основание, которое отлично подойдет при возведении частного жилого дома.

Как правильно сделать основание из гравия?

• Предварительно необходимо засыпать, выровнять и уплотнить песок крупной фракции.
  Толщина слоя должна составлять 15-20 см.
• После этого сверху засыпается гравий (или щебень) фракции 20-40 мм, минимальная толщина которого 25 см.
• Во избежание пустот, важно все слои тщательно уплотнить.

Гравийная подушка
Фото из открытых источников

Песчано-гравийная

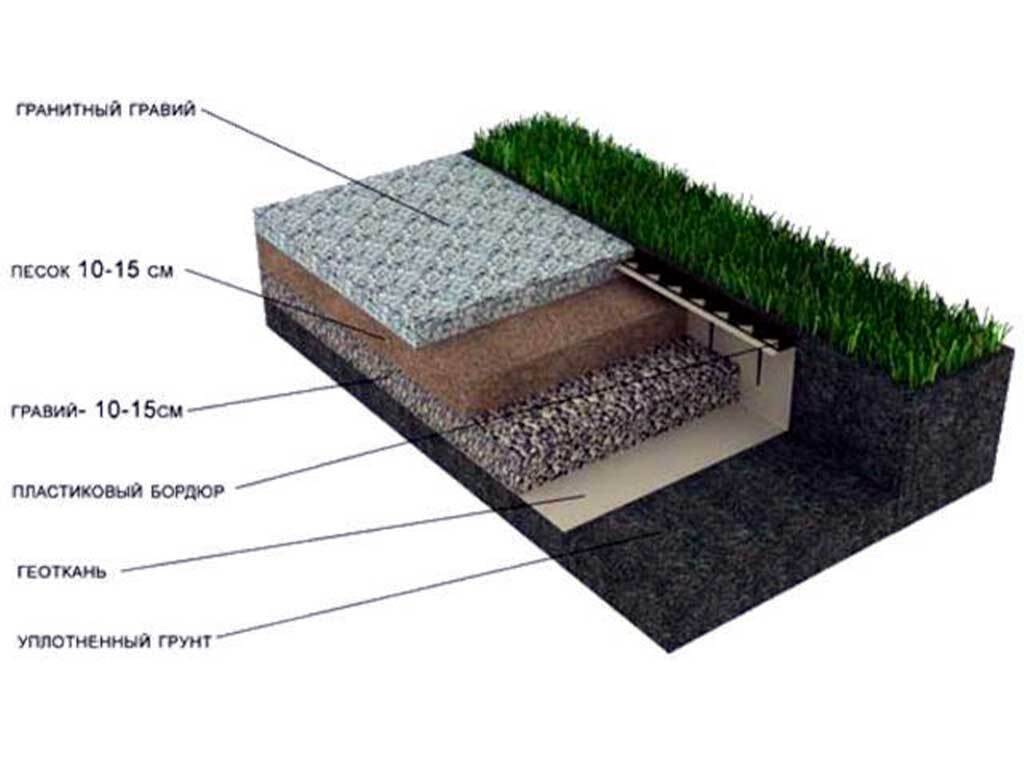

Ее можно представить, как основание, состоящее их нескольких слоев, разных по толщине. Традиционно каждый из них делают не менее 5 см. Общая толщина рассматриваемой подушки должна достигать 20-40 см.

Устанавливается при слабонесущем грунте. Такое основание под фундамент хорошо выдерживает нагрузку как одноэтажных домов среднего размера, так и зданий в два-три этажа высотой.

Устройство песчано-гравийной подушки

В практике применяются разные технологии по устройству песчано-гравийного основания. Рассмотрим одну из них.

• Дно котлована или траншеи покрывают бутовым камнем (куски природного камня разной формы), он придаст дополнительную прочность.
• Следующим слоем засыпают и трамбуют крупный песок. Для увеличения плотности трамбовки его нужно пролить водой.
• Поверх насыпается гравий, толщина которого должна быть не менее 20 см, и снова трамбуется, желательно виброплитой.
• Поверх всех слоев опять засыпают песок толщиной около 20 см, проливают его водой, после чего он осядет на гравий.

Бетонная

Это самый прочный вид основания под фундамент, однако и самый дорогой, поэтому применяют его редко. Бетонная подушка допустима для любого грунта, подойдет при строительстве многоэтажных домов.

Правила устройства

• Дно котлована засыпается щебнем, слой которого составляет примерно 10 см, затем он трамбуется.
• По периметру будущего фундамента устанавливается опалубка, высота которой равна толщине бетонной подложки, оптимальной является высота в 30 см.
• Укладывают гидроизоляционный слой.
• Следующий шаг – армирование для придания прочности конструкции. Также важно позаботиться о том, чтобы арматура выступала сверху примерно сантиметров на 30 для сцепления непосредственно с фундаментом.
• Затем заливается бетон. Смесь также утрамбовывается для удаления воздуха и лишней воды.
• Верхняя поверхность бетонной подложки соответствует нижней границе фундамента здания.

Бетонная подушка
Фото из открытых источников

Другим вариантом исполнения бетонной подушки можно назвать применение готовых бетонных блоков (ФБС), которые укладывают на предварительно утрамбованный слой песка.

Не забывайте использовать гидроизоляцию поверх подушки, она защитит железобетонное основание от лишней влаги и не даст быстро впитаться воде при заливке бетона.

Способы уплотнения (трамбовки) подушки

При устройстве подушки фундамента важно обеспечить ее максимальную плотность. Это позволяет удалить из песка лишний воздух, создать надежное основания для конструкции. Самый эффективный метод уплотнения насыпки – трамбовка. Она может выполняться разными способами. Подушку под фундамент трамбуют вручную или при помощи виброплиты.

Ручная трамбовка

Для трамбовки подушки фундамента используется специальный ручной инструмент. Ее основным элементом является массивная стальная плита размером порядка 30х30 см и весом порядка 15-20 кг. К ее центру приваривается труба, на конце которой приваривается рукоятка, позволяющая поднимать инструмент двумя руками.

Этим инструментом выполняют равномерные удары по поверхности песчаной насыпки. Трамбовка производится послойно. Следующий слой песка насыпают только после достаточного уплотнения предыдущего слоя. Для лучшего эффекта слои проливают водой.

Ручное трамбование не требует использования дорогостоящего оборудования, что упрощает решение задачи. Однако этот метод требует значительных трудозатрат, работы занимают много времени.

Ручное уплотнение подушки
Фото из открытых источников

С помощью виброплиты

Оптимальные результаты по качеству уплотнения при минимальных трудозатратах дает механизированное трамбование при помощи виброплиты. Оборудование этого типа имеет массивную стальную плиту, к которой подведен привод от бензинового/дизельного двигателя или от электродвигателя. Благодаря приводу плита совершает вибрации с большой частотой, воздействуя на песок.

Виброплита обеспечит эффективное уплотнение при толщине слоя песчаной подушки не более 0,6 м. Перед выполнением работ слой песка необходимо равномерно полить водой, не допуская при этом чрезмерного увлажнения. Далее с работающей виброплитой проходятся по поверхности песчаной подушки 5-7 раз в прямом и обратном направлении.

Уплотнение подушки виброплитой
Фото из открытых источников

Песчано-гравийная подушка | Программа Распространение Фундамент | ГЕО5

Программа:

Все программы Абатмент Противоскользящая свая Луч Консольная стена Давление Земли МКЭ Габион Гравитационная стена Потеря земли Кирпичная стена Микросвая Стена МСЭ Прибитый склон Куча Свая СРТ Группа свай Облако точек Сборная стена Стена Реди-Рок Стабильность горных пород Урегулирование Вал Проверка защитного покрытия Дизайн листов плита Устойчивость склона Распространение фундамента Распространение Фундамент CPT Стратиграфия Местность

Язык:

Чешский Английский испанский польский Русский Немецкий португальский французский

Песчано-гравийная подушка | Программа Распространение Фундамент | ГЕО5 | Онлайн помощь

Песчано-гравийная подушка

class=”h2″>

Рамка “ Песчано-гравийная подушка ” позволяет ввести параметры песчано-гравийной подушки под фундамент.

Требуются толщина подушки и выступ над краем фундамента. Значения можно редактировать как во фрейме, вставляя значения в поля ввода, так и на рабочем столе с помощью активных размеров.

Наполнитель подушки можно выбрать из комбо-списка, содержащего грунты, указанные в рамке «Почвы».

Входная песчано-гравийная подушка влияет на анализ как несущей способности, так и осадки.

Каркас “Песчано-гравийная подушка”
