Перемычки в доме из газобетона: Перемычки в газобетонном доме над дверью и окнами

Содержание

в стене над окнами и дверью, какое должно быть опирание, требования по ГОСТу к параметрам и устройству, цена работ по РФ

Перемычка, устанавливаемая на технологических проемах стен из газобетона способствует равномерному распределению напряжения и в ходе строительства, и в процессе обслуживания дома.

Правильный выбор такой конструкции происходит на стадии проектирования, при этом учитывается толщина стен, габариты проема и исходный материал для усиления балки.

Содержание

  • 1 Что это такое?
  • 2 Требования ГОСТ и СНиП
    • 2.1 Опирание на конструкции из газобетона
  • 3 Какие существуют разновидности?
  • 4 Как рассчитать?
    • 4.1 Над окнами
    • 4.2 Над дверью
  • 5 Что потребуется для установки?
  • 6 Описание процесса монтажа своими руками
  • 7 Возможные сложности
  • 8 Последствия ошибок возведения и неправильного подбора
  • 9 Цены на работы по РФ
  • 10 Заключение

Что это такое?

Это строительные балки прямоугольного сечения с расположенной стальной арматурной конструкцией внутри

, предварительно обработанной антикоррозийным раствором. Пространство между арматурным скелетом заполняется различными наполнителями.

Требования к газоблочным перемычкам:

  1. cрок эксплуатации должен быть не меньше чем у стенового камня;
  2. армирование должно обеспечить надежную эксплуатацию и не разрушатся в течение всего срока жизнеспособности дома;
  3. иметь высокие прочностные характеристики, но при этом не оказывать дополнительной нагрузки на созданные стеновые конструкции и фундамент;
  4. ячеистая структура газоблочной балки обязана быть идентичной структуре основных блоков, чтобы не создавать мостики холода, в результате чего потребуется дополнительно утеплять конструкцию.

Требования ГОСТ и СНиП

Поскольку балки на проемы в газобетонных стенах устанавливаются из разных материалов, имеется несколько нормативных документов, которые регламентируют их производственное качество и технологию монтажа.

Основные выпуски ГОСТ и СНиП для создания перемычек в стенах из газоблоков:

  • СНиП II-22-81, изданный в 1981 году для каменных и армокаменных конструкциях и перемычек над стеновыми проемами. Более современные требования были изданы в 2012 году под No СП 15.13330.
  • СНиП 52-01 и ГОСТ 948, соответственно 2003 и 1984 годов издания, применяются для железобетонных балок, более новые нормы СП 63.13330, изданные в 2010 году.
  • СТО 501-52, выпуска 2007 года, нормирует выпуск газобетонных перемычек.
  • СП 64.13330, выпуск 2011 года, устанавливает требования к деревянным балкам.

Требованиями нормативной документации устанавливаются вид конструкции, размеры и маркировку балок, а также технологию производства и монтажа.

Так железобетонные конструкции подразделяются на несколько базовых типов ПП/ПБ/ПГ/ПФ

, где первая «П» обозначает тип изделия — перемычку:

  1. П — плитные с шириной свыше 250 мм.
  2. Б — брусковые с шириной менее 250 мм.
  3. Г — Г-образные балочного типа, специальный выступ для укладки плит перекрытия.
  4. Ф — фасадные, устанавливаются в проемы с выступающей кладкой свыше 250 мм от общей линии стены.

Опирание на конструкции из газобетона

Это нормативное требование обеспечивает надежность стеновой конструкции и зависит от типа перемычки:

  • Армированный газобетон для несущей стены с наибольшим проемом 1, 75 м и шириной балки 250 мм — глубина опирания 250мм.
  • Железобетонные конструкции с опалубкой неразборного типа из U-блоков с максимальным объемом 300 см, глубина опирания — 250 мм.
  • Монолитные конструкции на несущих стенах, глубина опирания — 350 мм.

Какие существуют разновидности?

Как правило, застройщик приобретает готовые перемычки для стен, но можно их выполнять самостоятельно монолитными с применением арматурного каркаса. Наиболее часто в качестве готовых перемычек проемов в стенах из газоблоков применяются:

  • U-образные варианты;
  • балки прямоугольного сечения;
  • деревянные балки;
  • металлические прокатные профили (уголки).

U-образные балки дают возможность рассредоточить нагрузку от плит перекрытия. Это современные виды блоков, выпускаемых на специализированном оборудовании.

Преимущества:

  1. Сокращают сроки строительства стен.
  2. Обеспечивают проектную прочность стеновых конструкций благодаря применению усиленного арматурного каркаса.
  3. Способны сохранять тепловую энергию внутри дома.
  4. Отсутствие трещин в процессе эксплуатации.
  5. Облегченный вес перемычки, в связи с чем снижается нагрузка на стены и фундамент дома.

Газобетонные перемычки с прямоугольным сечением применяют в домах не выше 2-х этажей, они также выпускаются по расчетным типоразмерам окон и дверей и необходимой прочностью, в зависимости от габаритов стен.

Преимущества:

  1. Соответствие структуры балки показателям применяемых стеновых блоков.
  2. Не требуется дополнительная теплозащита конструкции.
  3. Незначительный вес и точность размеров.
  4. Простота механической обработки.
  5. Экологическая чистота.
  6. Несложности установки.

Деревянные балки в газобетонных стеновых проемах применяются намного реже, при этом обязательным условием должно быть деревянное перекрытие и предварительная тщательная обработка древесины: высушенная и пропитанная антисептиком.

Преимущества:

  1. Малый вес.
  2. Бюджетная цена.
  3. Низкий коэффициент теплопередачи.
  4. Простой монтаж.

У такой балки существуют и серьезные недостатки: склонность к гниению и повышенная деформация размеров, под воздействием природных факторов.

Металлические профили (уголки) обладают самыми высокими несущими характеристиками и ускоренным монтажом. Сечение металлопрофиля может быть различным. Большой пролет перекрывается двутавром с опиранием не менее 250 мм.

Преимущества:

  1. Невысокая цена.
  2. Высокие прочностные характеристики.
  3. Доступность в торговой сети.
  4. Легкость монтирования.

Дополнительно. К недостаткам металлопрофиля можно отнести их повышенную коррозионную активность, необходимость выполнения монтажных пазов и дополнительное утепление конструкции.

Можно сделать вывод, что лучше всего подойдет металлический уголок (профиль) для создания перемычек в стенах из газобетонных блоков, но какие именно варианты выбирать — решать каждому застройщику придется самостоятельно на основании анализа преимуществ и недостатков, учета особенностей проекта здания.

Как рассчитать?

Расчет перемычек подразумевает определение их размеров, площади опирания, вида конструкционного материала и технологии установки.

Все эти данные получают в процессе выполнения проекта строительство дома при расчете стен и технологических проемов для окон и дверей.

При этом должна учитываться нагрузка от всех несущий конструкций, согласно требованиям СНиП. В процессе расчетов определяют высоту кладки, веса перекрытия и временные нагрузки на перекрытие над перемычкой и сравнивают ее с расчетными характеристиками.

Над окнами

Например, выбирая перемычку для оконного проема шириной 1,0 м в несущей газобетонной стене 380 мм выбирают конструкцию 800 кг/м.

Исходные данные:

  • ширина окна, 100 см;
  • толщина стенки, 380 мм;
  • Н дома,3.2 м;
  • Н техпроема, 2.0 м;
  • Н балки, 0.25 м;

Расчет:

  1. Высота газоблоков над балкой: 3.2-2.0-0.25=0.95 м.
  2. Глубина опирания, принимается предварительно, 0,25 м.
  3. Выбирают несущую балку по следующим заводским типоразмерам, например, из альбома No 1.038.1-1/вып. 1.
  4. Наименьшая длина балки: 1.0+2*0.25=1.50 м.
  5. Выбирают тип 3ПБ18-8 0,12×0,22 м, глубиной опирания 0.25 м и длиной 1.81 м, с нагрузкой 800 кг/м.
  6. Далее выбирают пролет балки с высотой кладки 1.81 -2*0.25= 1,31 м > 0,95 м, потребуется несущая перемычка.
  7. Рассчитывают постоянную нагрузку на 1 м.п несущей с коэффициентом запаса 1. 1 и объемным весом кладки 1800 кг/м3: 1.1*0.12*0.95*1800 + 1.1*119:1.81 = 297 кг/м
  8. Нагрузка на балку перекрытия: 6.0:2=3.0 м
  9. Постоянная нагрузка на 1м.п. балки от своего веса — 300.0 кг/м2, от перекрытий 150.0 кг/м2, с коэффициентами запаса по 1.1 и 1.3: 1.1x3x300+1.3x3x150=1575.0 кг/м2
  10. Временная нагрузка принимается по нормативам 150.0 кг/м2 с коэффициентом запаса 1.3: 1.3x3x150=585 кг/м2. Полная нагрузка на балку: 297+1575+585=2457 кг/м> 800 кг/м2, что больше чем обладает модель 3ПБ18-8, поэтому принимается следующий типоразмер 3ПБ16-37, 0.12×0.22 м, весом 102 кг, с наименьшей глубиной опирания 0.25 м и 1.55 м, с допустимой нагрузкой 3800 кг/м2.

Над дверью

Для дверного проема параметры перемычки рассчитывают по приложенной нагрузке, что объединяет в себя:

  • Вес балки, особенно для железобетона.
  • Вес стенки над проемом.
  • Нагрузка, от несущей стены, в результате отпирания балок перемычек и плит перекрытия.

При выборе типоразмера учитывают ширину балки, которая должна быть равной толщине перегородки, а высоту определяют по ее несущей способности. Для газоблоков линия залегания балки должна быть не ниже 250 мм.

Необходимая длина перемычки над проемом двери в 1 м, будет равна: 1+2×0,25=1.5, по альбомам готовых решений перемычек выбирают ближайший типоразмер изделия.

Что потребуется для установки?

Для установки перемычки над технологическими проемами в газобетонных стенах потребуется инструмент, который используется для кладки или демонтажа газобетонных конструкций:

  1. ножовка специальная по газобетону;
  2. измерительный инструмент;
  3. борозда и каретка;
  4. кельма и шпатель;
  5. емкости для приготовления и переноски раствора и совка;
  6. бетономешалка;
  7. защитная одежда, перчатки, шлем и очки.

Для установки перемычки над проемом в стене из газобетонных блоков используют такие стройматериалы: монтажная пена, штукатурная смесь, арматура и арматурная конструкция, если балка готовится на месте монолитной, цемент и песок и клей для создания тонких швов.

Описание процесса монтажа своими руками

На практике установка стандартных перемычек для газобетонных стен не отличается между собой, если размеры их выбраны правильно с учетом габаритов стен и технологического проема.

Наиболее популярными у застройщиков в настоящее время являются образные армированные балки. Технология установки U-образных блоков над оконным или дверным проемом:

  1. Устанавливают временные мощные подпорки во избежание прогибания U-изделия.
  2. На подготовленный проем устанавливаться U-образная балка большей частью к внешней плоскости построенной коробки.
  3. Швы в проемах в обязательном порядке проклеивают клеящим раствором.
  4. Периодически контролируют горизонтальность укладки перемычек.
  5. Углубление U-балки заполняют специально предназначенным бетонным раствором.
  6. Бетонную поверхность выравнивают.
  7. После того как бетон окончательно застынет, удаляют усиливающие подпорки.

Возможные сложности

Самые большие сложности у застройщика возникают, когда он принимает решение о самостоятельном изготовлении монолитных балок над длинными до 174 см технологическими проемами в газобетонных стенах. Например, армирующей конструкции потребует дополнительного утепление, а линия упора в ним должна быть не менее 250 см.

U-образные перемычки в несъемной опалубке допускается устанавливать при длине проема до 300 см и линией упора не менее 250 см, которые не нуждаются в утеплении, но имеют высокую цену и их сложно найти в торговой сети.

Важно! Стальная перемычка из металлопрофиля может быть предусмотрена для небольших технологических проемов, когда подобное допускается проектом. Учитывая высокую коррозионную активность металла, перед установкой, поверхность балки должна быть тщательно обработана антикоррозионной краской.

Последствия ошибок возведения и неправильного подбора

При том, что процесс установки перемычек над проемами в газобетонных стенах не является сложным, на практике довольно часто застройщики совершают ошибки:

  • при расчете балки не учтена площадь и высота дома;
  • не учтен вес межэтажного и мансардного этажа;
  • выбрана балка, типоразмер которой по нагрузке не отвечает общей нагрузке на нее;
  • при выполнении армирования своими руками, использованы стержни малого сечения или слабый раствор;
  • линия упора на практике оказывается ниже 250 см.

Неверно установленные и ослабленные перемычки, могут разрушиться под воздействием верхних рядов кладки и раздавить оконный пакет либо дверной блок. Этот процесс может произойти сразу, а может идти медленно, приводя к растрескиванию и постепенному разрушению конструкций дома.

Цены на работы по РФ

Виды работРазмерностьСредняя стоимость, руб.
1Монолитные работы1 м36000
2Монтаж готовых перемычек технологических проемов м.п.400
3Производство перемычек из металла и установка по местум.п.1000
4Производство газобетонных перемычек по местум.п.1200

Заключение

Перемычка, устанавливаемая над технологическим проемом в газобетонной стене, используется для усиления перекрытий коробки. Используют их в стенах до 4-х этажей и не выше 17 м для несущих стен. Такие конструкции не ограничивается по высоте для любых ненесущих стен. Выбор модели перемычек выполняется в процессе разработки проекта домостроения.

Застройщик должен не только установить проектную модель балки перекрытия, но и выдержать технологию монтажа. В таком случае стены будут способны вынести все несущие нагрузки, а дом прослужит его хозяину много десятков лет.

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

  1. Какой длины планируется проем.
  2. Нужно ли его утеплять.
  3. Какого диаметра арматуру использовать.
  4. Какова схема армирования.
  5. На какое расстояние перемычка должна опираться в стену.
  6. Нужно ли армировать ряд газоблока под перемычку.
  7. Как сделать опалубку для перемычки.
  8. Какой марки бетон использовать.
  9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

  • Залить бетонную перемычку в U-блоки.
  • Залить бетонную перемычку в деревянную опалубку.
  • Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

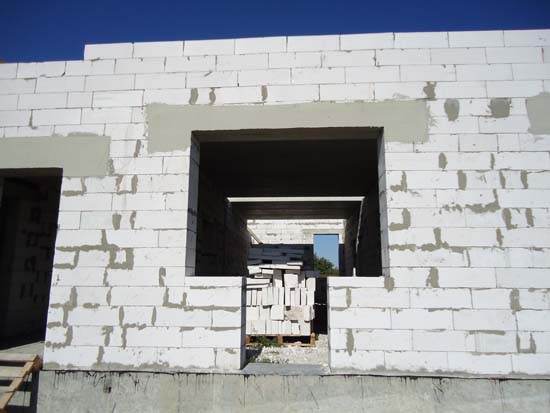

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

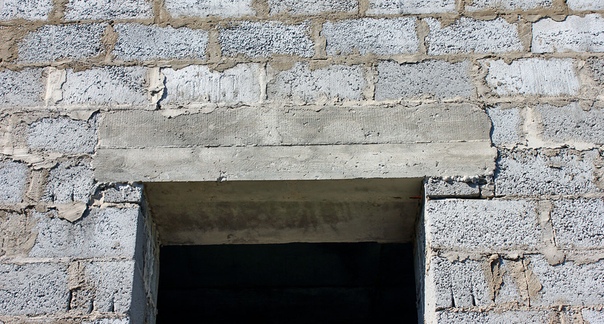

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками



бетонная перемычка – Bilder und stockfotos

Bilder

  • Bilder
  • FOTOS
  • Grafiken
  • Vektorenen
  • Videos

Durchstöbern SE 307

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

haus aus porenbetonsteinen gebaut – бетонные перемычки стоковые фотографии и изображения

Haus aus Porenbetonsteinen gebaut

ein fünfstöckiges betonblockhaus im bau. das skelett des hauses. unvollendeter bau eines kleinen wohnhauses. – бетонная перемычка фото и фото

Ein fünfstöckiges Betonblockhaus im Bau. Das Skelett des Hauses….

rohbauzustand eines neu errichteten Einfamilienhauses – бетонная перемычка стоковые фото и изображения

Rohbauzustand eines neu errichteten Einfamilienhauses

Baustelle eines neu errichteten Einfamilienhauses, Frontansicht mit Kran. Dieses Bild ist Teil einer Baustellenserie.

Wand mit einem loch für eine tür an einer einschnürungsstelle, sturz – бетонная перемычка stock-fotos und bilder

Wand mit einem Loch für eine Tür an einer Einschnürungsstelle,… eines einfamilienhauses. nacktes mauerwerk eines kleinen hauses in den vororten. – бетонная перемычка фото и фотографии

Baustelle eines Einfamilienhauses. Nacktes Mauerwerk eines…

türsturz in einer ziegelwand eingebaut – бетонная перемычка фото и изображения

Türsturz in einer Ziegelwand eingebaut

Türsturz aus Beton, der in einer Ziegelmauer auf einer Baustelle eines neuen Einfamilienhauses installiert wurde. Dieses Bild ist Teil einer Serie.

leichtes zementziegel und weißer sturzputz zur verstärkung der tür in der hausbaustelle. – Бетонная перемычка Stock-fotos und Bilder

leichtes Zementziegel und weißer Sturzputz zur Verstärkung der Tür

ein fenster mit einem holzsturz einer verlassenen gebäuderuine – Бетонная перемычка Stock-fotos und Bilder

Ein Fenster mit einem Holzsturz einer verlassenen Gebäuderuine

Durchgehende oder durchgehende Sturzkonstruktion über dem Blockwerk über Türhöhe Ebene in einem Wohnbaugebiet

quadratische fenster leichte zementziegel und weißer sturzputz zu fugen für verstärkung witwe hausrahmen auf der baustelle. – бетонная перемычка фото и фото

quadratische Fenster leichte Zementziegel und weißer Sturzputz…

kleine neues zuhause – бетонная перемычка сток фото и фото

Kleine neues Zuhause

Baustelle mit Rohbauarbeiten eines neuen kleinen Hauses.

stahlbetonprodukte für fenster – бетонная перемычка стоковые фото и изображения

Stahlbetonprodukte für Fenster

Stahlbetonstürze befinden sich im Lager des Werks für Stahlbetonprodukte und -konstruktionen

lager von betonplatten im betonwerk. – бетонная перемычка фото и фото

Lager von Betonplatten im Betonwerk.

Lager für Betonierplatten im Betonwerk. Herstellung von Deckenstürzen für den Bau von Häusern, flachen Brücken und Straßen. graue schwere Gegenstände, die von einem Kran bewegt werden

гараж в хорошем состоянии. bau einer neuen backsteingarage für zwei autos ohne гараженторе. – бетонная перемычка фото и фото

Гараж в Бау. Bau einer neuen Backsteingarage für zwei Autos…

ökologisches passivhaus aus energyparenden styroporblöcken, die mit beton überflutet sind – бетонная перемычка stock-fotos und bilder

Ökologisches Passivhaus aus energyparenden Styroporblöcken,…

каменный фасад-luxusade fenster fenster фото и изображения

Stone Fassade Fenster Luxus-Architektur

Gestapelte Steinfassade des Luxushauses mit großem verglasten Fenster.

bild von geraden betonfertigteilen mit landungen, die vollständig auf einem gebäude in der schale installiert sind – concrete lintel stock-fotos und bilder

Bild von geraden Betonfertigteilen mit Landungen, die vollständig

Bild einer geraden Betonfertigteiltreppe mit Treppenabsätzen, die tagsüber vollständig auf einem Gebäude in der Hülle installiert sind

lager von betonplatten im betonwerk. – бетонная перемычка сток-фото и фото

Lager von Betonplatten im Betonwerk.

haus im bau aus belüfteten betonblöcken mit metalldach und unfertigen софиты. – бетонная перемычка, фото и фото

Haus im Bau aus belüfteten Betonblöcken mit Metalldach und…

betonwand mit zierpflanzen – бетонная перемычка, фото и фото

Betonwand mit Zierpflanzen

Beton, Steinmaterial, Material, Tapete – Dekor

zaun – бетонная перемычка stock-fotos und bilderbau luxus wohnziegel haus bau außen ohne dach. – бетонная перемычка сток-фото и фото

Bau Luxus Wohnziegel haus Bau Außen ohne Dach.

dachrahmen фон унтер баухаус. – бетонная перемычка фото и фото

Dachrahmen von unter Bau Haus.

Metalldachrahmenkonstruktion eines zweistöckigen Hauses ohne Dachziegel auf der Baustelle mit weißem Hintergrund, niedriger Winkelblick.

зеленая дверь – бетонная перемычка стоковые фото и изображения

зеленая дверь

Katze, die Passanten von oben über einer grünen Tür im Auge behält.

metallrohling für die herstellung von stahlbetonprodukten. – бетонная перемычка сток-фото и фото

Metallrohling für die Herstellung von Stahlbetonprodukten.

stahlbetonfundament für eine säule in einer metallform, bereit für den aushub. – Concrete Lintel Stock-fotos und Bilder

STAHLBETONFUNDAMENT Für Eine Säule в Einer Metallform, Bereit Für

Eingang des Bestattungsunternehmen Gebäude- Bercle-Fotos-Fotos und Bilder

Eingang Desatratungunternterhunehmenehreler-Fotured. steht in metallform am produktionsstandort des werks. – бетонная перемычка сток-фото и фото

Stahlbetonprodukt, das Fundament für die Säule, bereit zum…

betongegossener bordstein, der durch holzschalung gebildet wird – бетонная перемычка stock-fotos und bilder – бетонная перемычка фото и фото

Metallform mit vorgefertigten Betonprodukten.

Gepflegten Haus-Klicken sie hier für ähnliche Bilder – бетонная перемычка Stock-fotos und Bilder

Gepflegten Haus-Klicken Sie hier für ähnliche Bilder

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

neues energieeffizientes haus wird mit dämmblock zwischen außen- und innenwand gebaut – concrete lintel stock-fotos und bilder

Neues energieeffizientes Haus wird mit Dämmblock zwischen Außen-. ..

St Dogmael’s, Пембрукшир, Уэльс – август 2022 г.: Neues Haus im Bau entlang des Flusses. Dämmplatten werden zwischen der Innen- und Außenwand verwendet, um sie energieeffizient zu machen

Новый энергетический эффективный дом с dämmblock zwischen außen- und innenwand gebaut – бетонная перемычка Stock-fotos und Bilder

Новый энергетический эффективный дом с Dämmblock zwischen Außen-…

St Dogmael’s, Neus 2 August – Haus 2 Haes, Wales entlang де Flusses. Dämmplatten werden zwischen der Innen- und Außenwand verwendet, um sie energieeffizient zu machen

neues energieeffizientes haus wird mit dämmblock zwischen außen- und innenwand gebaut – бетонная перемычка стоковые фотографии и изображения

Neues energieeffizientes Haus wird mit Dämmblock zwischen Außen-…

St Dogmael’s, Пембрукшир, Уэльс – август 2022 г.: Neues Haus im Bau entlang des Flusses. Dämmplatten werden zwischen der Innen- und Außenwand verwendet, um sie energieeffizient zu machen

24 июня 2021 г. dehradun indien. Ein Langer, Moderner Offener korridor mit säulen eines großen regierungsgebäudes in indien. – бетонная перемычка стоковые фотографии и изображения

24 июня 2021 г., Дехрадун, Индия. Эйн Лангер, современный преступник…

24 июня 2021 г. Дехрадун, Индия. Ein langer moderner offener Korridor mit Säulen eines großen Regierungsgebäudes in Indien.

25 марта 2022 г. dehradun indien. ein im bau befindliches mehrstöckiges gebäude mit stützstämmen und kletterseilen. – бетонная перемычка фото и фото

25. März 2022. dehradun INDIEN. Ein im Bau befindliches mehrstöcki

gerahmte ansicht der strukturelemente des im bau befindlichen hauses – конкретные перемычки фото и изображения

Gerahmte Ansicht der Strukturelemente des im Bau befindlichen…

Gerahmte Ansicht von Strukturelementen durch Fensteröffnung in Außenwand aus Betonschale eines im Bau befindlichen Einfamilienhauses in einer Vorstadtsiedlung an einem sonnigen Morgen im Südwesten Floridas

muster von schatten im inneren des im bau befindlichen hauses – concrete lintel stock-fotos und bilder

Muster von Schatten im Inneren des im Bau befindlichen Hauses

Teilansicht der Betonhülle eines im Bau befindlichen Einfamilienhauses mit Schatten von hölzernen Dachstühlen auf Betonfundament und Innenwand, in einer Vorstadtsiedlung im Südwesten Floridas

verstärkung einer ziegelmauer mit einem netz zum betonieren – concrete lintel stock-fotos und bilder

Verstärkung einer Ziegelmauer mit einem Netz zum Betonieren

Bewehrung einer Ziegelwand mit einem Netz für eine Betonierung

lager für flachsteine ​​in der produktion – concrete lintel stock-fotos und bilder

Lager für Flachsteine ​​in der Produktion

Lager von flachen Steinen und Felsen in der Produktion auf der Fabrik

bauschutthaufen nach wandabriss in einer wohnung beim umbau – бетонная перемычка stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – бетонная перемычка стоковые фотографии и изображения

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – бетонная перемычка стоковые фотографии и изображения

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

bauschutthaufen nach wandabriss in einer wohnung beim umbau – concrete lintel stock-fotos und bilder

Bauschutthaufen nach Wandabriss in einer Wohnung beim Umbau

mauerwerk auf wohnbaustelle in florida – бетонная перемычка фото и фото

Mauerwerk auf Wohnbaustelle in Florida

Mauerwerksanfänge eines Einfamilienhauses mit Sturz und Teilwandstütze, Gerüsten und Betonblöcken um die Fundamentplatte auf einer Baustelle in einer Vorstadtsiedlung во Флориде

rot lactierte tür in weiß getünchter fassade -neoklassizistische stadt. tavira-portugal-111 – concrete lintel stock-fotos und bilder

Rot lackierte Tür in weiß getünchter Fassade -Neoklassizistische…

Fassade des neoklassizistischen Stadthauses mit tiefrot lackierter Tür – einfaches Mörteltürgehäuse – weiß getünchte Wand – dunkelgraue Fußleiste – geschlossene weiße Fenster – gegenüberliegende Hausreflexion. Тавира-Алгарве-Португалия.

schaden-öffnungen in wänden, verstärkung, stürze, betonblock. – бетонные перемычки фото и фото

Schaden-Öffnungen в Wänden, Verstärkung, Stürze, Betonblock.

eine innenansicht eines leeren raumes des im bau befindlichen hauses mit ziegelwänden ohne veredelung, metalltürstüren von zwei türen und betonplattendecke. – бетонные перемычки фото и фото

Eine Innenansicht eines leeren Raumes des im Bau befindlichen…

Eine Innenansicht eines leeren Raumes des im Bau befindlichen Hauses mit Ziegelwänden ohne Veredelung, Metalltürstürze von zwei Türen und Betonplattendecke.

ein im bau befindliches mehrstöckiges gebäude. – бетонная перемычка фото и фото

Ein im Bau befindliches mehrstöckiges Gebäude.

Редакционная дата – 18 июня 2020 г. Ort – dehradun INDIEN. Ein im Bau befindliches mehrstöckiges Gebäude.

дом-бау-концепт. innenraum eines unvollendeten aus rotem backstein-haus im bau. nahaufnahme auf windows loch bau mit beton sturz. – бетонная перемычка фото и фото

Haus-Bau-Konzept. Innenraum eines unvollendeten aus rotem…

foto von der herstellung von stahlbetonstürzen, beim gießen der vorgewärmten metallform mit beton – бетонная перемычка stock-fotos und bilder

Photo von der Herstellung von Stahlbetonstürzen, beim Gießen der… мит Beton gegossen wird.

unfertiger hausbau aus belüfteten betonblöcken mit einem vorrat an baustoffen in der nähe. – бетонная перемычка фото и фото

Unfertiger Hausbau aus belüfteten Betonblöcken mit einem Vorrat…

zwei fenster für füllung werbung geschäft. leichtes zementziegel und weißer sturzputz zur verstärkung des witwenhausrahmens auf der baustelle. – бетонная перемычка фото и фото

zwei Fenster für Füllung Werbung Geschäft. leichtes…

lager von betonplatten im betonwerk. – бетонная перемычка фото и фото

Lager von Betonplatten im Betonwerk.

installieren sie tür in neuem haus offenes fenster mit оранжевый warmem licht. rohbetonputz ан дер палочка. – бетонная перемычка сток-фото и фото

Installieren Sie Tür in neuem Haus offenes Fenster mit Orange…

из 6

Строительство стен дома из газобетонных блоков с фундаментом без гидроизоляции и бетонных перемычек окон — Фото

Строительство стен дома из газобетонных блоков с фундаментом без гидроизоляции и бетонных перемычек окон Стоковое фото ©thefutureis 250665432

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это изображение,


создайте учетную запись

Уже есть учетная запись? Войти

Я согласен с Членским соглашениемПолучать рассылки и специальные предложения

Строительство стен дома из газобетонных блоков с фундаментом без гидроизоляции и окон Бетонные перемычки

 — Photo by thefutureis

Получите это изображение всего за 1,44 € с нашим новым Гибкий план

Попроб.

Похожие лицензионные изображения:

См. больше

См. больше

Та же серия:

Строительство дома. Бетонная перемычка окон с железным стержнем на кирпичном недостроенном доме. Закройте гидроизоляцию стены фундамента нового здания. Грамотно утепленная стена подвала позволит сэкономить на отоплении и обеспечить сухое, комфортное жилое помещение. Утепление фундамента. Утепление фундамента стен дома с гидроизоляциейСтроительство нового дома из автоклавных газобетонных блоков..Фундамент дома с гидроизоляцией.Строительство нового дома с фасадом из газобетонных блоков, мансардным помещением, металлической кровлейУтепление стен фундамента. Утепление фундамента пенополистиролом, жесткая пена для энергосбережения дома. Гидроизоляционные и гидроизоляционные покрытия фундамента.Домостроение с кровлей и установкой дымоходаПустая строящаяся комната с незавершенной штукатуркой стены, штукатурка.Домостроение из автоклавных газобетонных блоков. Незавершенное строительство дома.

Подробнее

Информация об использовании

Вы можете использовать эту бесплатную фотографию “Строительство стен дома из газобетонных блоков с фундаментом без гидроизоляции и окнами с бетонными перемычками” в личных и коммерческих целях согласно Стандартной или Расширенной лицензии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
